Что скрывается за понятием "габарит"?

Статья обновлена: 18.08.2025

Габарит – термин, встречающийся в технике, строительстве и логистике, но его суть часто остается размытой.

Многие ошибочно сводят понятие лишь к внешним размерам объекта, упуская ключевые аспекты функциональности и безопасности.

На самом деле, габарит определяет предельные границы пространства, необходимого для движения, монтажа или эксплуатации без риска повреждений.

Базовое определение термина "габарит"

Габарит представляет собой предельные внешние очертания объекта или пространства, определяющие его максимальные размеры по ширине, высоте и длине. Это понятие фиксирует границы, за которые предмет не может выходить при эксплуатации, транспортировке или размещении.

В технической документации габариты указываются как числовые значения (например, 2000×800×1500 мм) и служат ключевым параметром для совместимости с окружающей средой. Основная функция габарита – обеспечение безопасности и предотвращение столкновений за счёт чёткого обозначения занимаемого объёма.

Ключевые аспекты понятия

Габарит всегда включает три измерения:

Ширина – горизонтальный размер слева направо
Высота – вертикальный размер от основания до верхней точки
Длина – горизонтальный размер спереди назад

Отличия от смежных терминов:

Габарит	Внешние границы объекта
Размер	Любая линейная величина (может быть внутренней)
Монтажное пространство	Зона, требуемая для установки (включает зазоры)

В нормативных актах (ГОСТ, СНиП) габариты регламентируются для:

Транспортных средств и инфраструктуры
Строительных конструкций и помещений
Промышленного оборудования

Габариты транспорта: длина, ширина, высота

Габариты транспорта – это его предельные внешние размеры в трёх измерениях: длина (расстояние между крайними передней и задней точками), ширина (расстояние между боковыми поверхностями, включая зеркала или выступающие элементы) и высота (вертикальное расстояние от поверхности дороги до наивысшей точки конструкции). Эти параметры строго регламентируются для обеспечения безопасности дорожного движения, предотвращения повреждений инфраструктуры (мостов, тоннелей, линий электропередач) и совместимости с парковочными местами.

Например, превышение допустимой высоты может привести к столкновению с дорожными знаками или мостами, а неучтённая ширина – к заторам на узких улицах или повреждению других транспортных средств. Для грузового транспорта, автобусов или спецтехники габариты часто указываются отдельно для самого транспортного средства и перевозимого груза с учётом его возможного выступания.

Значение параметров в эксплуатации

Длина: влияет на манёвренность (радиус поворота) и вместимость парковок.
Ширина: определяет возможность движения по узким дорогам и безопасный боковой интервал.
Высота: критична при проезде под мостами, путепроводами или въезде в помещения.

Транспорт	Длина (м)	Ширина (м)	Высота (м)
Легковой автомобиль	3.8–5.2	1.7–2.0	1.4–1.6
Грузовик (с прицепом)	16–24	2.5–2.6	3.8–4.0
Автобус	12–15	2.5	3.0–4.0

В нормативных документах (например, ПДД или ГОСТ Р 52389-2005) установлены максимально допустимые значения: для ширины – 2.55 м (2.6 м – рефрижераторы), для высоты – 4.0 м, для длины – 20.0 м (автопоезд). Превышение требует специального разрешения и обозначения знаками «Крупногабаритный груз».

Измерение: проводится при номинальной нагрузке шин на ровной поверхности.
Учёт элементов: в ширину включаются зеркала, поручни; в высоту – антенны, груз на крыше.
Динамика: при движении габариты могут временно увеличиваться из-за крена или неровностей дороги.

Дорожные ограничения по габаритам для грузовиков

Габаритные ограничения для грузового транспорта строго регламентированы национальными и международными нормативами. Их соблюдение гарантирует безопасность дорожной инфраструктуры – предотвращает повреждение мостов, тоннелей, линий электропередач и дорожного полотна. Превышение допустимых параметров создаёт риски аварий, заторов и разрушений.

В Российской Федерации базовые ограничения установлены Приказом Минтранса №258 и ПДД. Ключевые параметры включают максимальную ширину, высоту, длину транспортного средства и его массу. Для перевозки негабаритных грузов требуется специальное разрешение с согласованием маршрута и условий сопровождения.

Параметр	Ограничение
Ширина	2.55 м (2.6 м для изотермических кузовов)
Высота	4.0 м от уровня проезжей части
Длина одиночного ТС	12.0 м
Длина автопоезда	20.0 м (16.5 м для тягача с полуприцепом)

Допустимая полная масса зависит от количества осей:

Двухосные ТС: до 18 тонн
Трёхосные: до 25 тонн
Пятиосные автопоезда: до 40 тонн

Последствия нарушений

Превышение норм влечёт административную ответственность по ст. 12.21.1 КоАП РФ:

Штрафы от 2 000 до 500 000 руб. в зависимости от степени превышения.
Задержание ТС с помещением на спецстоянку.
Конфискация водительского удостоверения (при превышении массы/габаритов >10% без разрешения).

Дополнительно перевозчик обязан возместить ущерб дорожным службам за повреждения инфраструктуры. Размер компенсации рассчитывается на основе актов обследования.

Железнодорожный габарит подвижного состава

Габарит подвижного состава (ГПС) – это строго нормированное предельное поперечное (перпендикулярное оси пути) очертание, в котором должен помещаться не только новый, но и изношенный подвижной состав (вагоны, локомотивы) с учётом максимально допустимых колебаний и отклонений при движении по прямому участку пути. Его соблюдение гарантирует, что ни одна часть состава не выйдет за установленные границы при эксплуатации в нормальных условиях.

Необходимость ГПС обусловлена предотвращением столкновений подвижного состава с сооружениями, устройствами или встречными поездами. Габаритные размеры учитывают зоны возможных боковых раскачиваний, вертикальных смещений, прогибов рессор и динамических выносов на кривых участках, обеспечивая минимальный безопасный зазор относительно габарита приближения строений.

Ключевые аспекты габарита подвижного состава

ГПС регламентируется межгосударственными стандартами (например, ГОСТ 9238-2013) и имеет следующие особенности:

Единая основа для сети: Унификация размеров позволяет беспрепятственно эксплуатировать составы на разных железных дорогах без риска повреждения инфраструктуры.
Учёт износа и динамики: Размеры включают технологические допуски на износ колёсных пар, рессор, деформацию кузовов и колебания при движении.
Зависимость от типа подвижного состава: Существуют подкатегории габаритов (например, Т – для вагонов и локомотивов, 1-Т – для специализированного транспорта).

Параметр	Значение для габарита Т (мм)
Высота от уровня головки рельса	5300 (макс.)
Ширина на уровне 400 мм	3400 (макс.)
Ширина на высоте > 1300 мм	3150 (макс.)

Габарит проверяется на специальных габаритных воротах, установленных на выезде из депо или перед критичными участками. При обнаружении несоответствия эксплуатация состава запрещается до устранения нарушений.

Строительные габариты при проектировании зданий

Габарит в строительстве – предельный контур, определяющий пространство, занимаемое зданием или его элементами. Он устанавливает границы для размещения конструкций, оборудования и коммуникаций, обеспечивая безопасность эксплуатации и соблюдение нормативных расстояний.

При проектировании различают габариты здания в целом (включая выступы, балконы, козырьки) и поэтажные габариты помещений. Ключевая функция – предотвращение конфликтов с инженерными сетями, смежными объектами и транспортными путями.

Типы и параметры габаритов

Основные виды строительных габаритов:

Габарит приближения строений: минимальные расстояния от здания до красных линий, ЛЭП, магистралей
Технологический габарит: пространство для монтажа/обслуживания оборудования (венткамер, лифтов)
Монтажный габарит: зона для перемещения строительных элементов при сборке

Параметр	Норматив	Назначение
Высота этажа	≥2.7 м (жилье)	Учет толщины перекрытий + чистая высота
Ширина коридора	≥1.2 м	Эвакуация + перемещение мебели
Отступ от ЛЭП	10-40 м	Защита от электродуги

Критические аспекты расчета: учет технологических допусков (+50-100 мм к номинальным размерам), вибраций, температурных деформаций. Для уникальных объектов (мосты, тоннели) габариты проверяют методом «вписания в огибающую» с имитацией экстремальных условий.

Определить функциональные зоны объекта
Рассчитать статические/динамические нагрузки
Нанести на чертеж «запретные» контуры (с учетом СНиП 21-01-97)
Согласовать с габаритами смежных инженерных систем

Мебельные габариты при расстановке в интерьере

Габариты мебели – это не просто ее физические размеры, а комплексный параметр, включающий ширину, глубину, высоту и функциональные вылеты (дверцы, ящики). Учет этих показателей определяет удобство эксплуатации и сохранение пропорций пространства.

Критично важно анализировать не только статичные размеры, но и динамические зоны: пространство для открывания фасадов, выдвижения сидений или прохода между объектами. Игнорирование этих аспектов приводит к дисбалансу интерьера и дискомфорту.

Ключевые принципы работы с габаритами

Зонирование проходов: Минимальная ширина основных путей – 90 см, второстепенных – 60 см.
Функциональные отступы:
- Перед выдвижными ящиками: ≥ 50 см
- Для открывания дверцы шкафа: +50% к ширине створки
- Между диваном и журнальным столом: 30-45 см
Визуальное восприятие:
1. Низкая мебель "расширяет" пространство
2. Вертикальные элементы акцентируют высоту
3. Контрастные габариты создают ритм

Типовые ошибки: Размещение кровати вплотную к шкафу с распашными дверцами или установка обеденной группы без учета отодвигаемых стульев. Такие просчеты блокируют функциональность предметов.

Оптимальный подход: Создание 3D-макета или шаблонов из картона перед покупкой. Фиксация на плане не только самих объектов, но и траекторий их использования.

Зона	Минимальный зазор	Рекомендуемый
Кухонный гарнитур ↔ Остров	90 см	120 см
Кровать ↔ Стена	50 см	70 см
Рабочий стол ↔ Кресло	60 см	80 см

Габаритная сетка должна интегрироваться с инженерными системами: отступами от радиаторов, розеток, вентиляционных решеток. Неучет этих нюансов ведет к перестановкам.

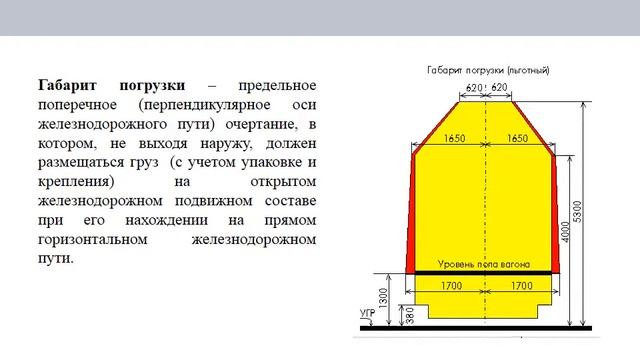

Габаритная погрузка: расчет размеров груза

Расчет габаритных размеров груза начинается с точного замера длины (L), ширины (W) и высоты (H) в максимальных точках, включая все выступы, крепежные элементы и упаковку. Необходимо учитывать конфигурацию груза: например, цилиндрические объекты замеряются по диаметру и длине, а неправильные формы требуют определения крайних точек по всем осям. Все измерения фиксируются в метрической системе с точностью до сантиметра для исключения ошибок при размещении в транспортном средстве.

При работе с многосоставными грузами или паллетами габариты рассчитываются как для единого моноблока. Ключевой этап – проверка соответствия полученных размеров ограничениям транспорта и инфраструктуры: ширине коридоров, дверных проемов, высоте тоннелей или параметрам контейнера. Особое внимание уделяется смещению центра тяжести – это влияет на устойчивость и требования к креплению.

Критерии и методы расчета

Для сложных форм применяются следующие подходы:

Метод описанного параллелепипеда: груз вписывается в воображаемый прямоугольный контур, где L, W, H определяются по крайним точкам.
Учет технологических выступов: ручки, кронштейны, вентиляционные решетки добавляют к основным размерам.
Анализ грузовых мест: при сборных перевозках суммируются габариты каждого места с учетом свободных зон между ними.

Обязательно рассчитывается объемный вес по формуле:

L (м) × W (м) × H (м) × коэффициент (для авиаперевозок – обычно 167 кг/м³)

Этот параметр сравнивается с физическим весом для определения расчетной массы.

Фактор	Влияние на габариты	Пример
Тип упаковки	+5-20% к базовым размерам	Обрешетка, угловые прокладки
Крепежные системы	+3-10 см по периметру	Ремни, распорные рамы
Неправильная форма	Увеличение L/W/H на 15-50%	Трубы, станки с рычагами

Финальный этап – сверка с допустимыми габаритами для выбранного транспорта. Для морских контейнеров критичны внутренние размеры: например, стандартный 20-футовый контейнер допускает длину до 5,9 м. В авиации ограничивается ширина проема дверей воздушного судна, а в автотранспорте – нормы по высоте (в РФ максимум 4 м для дорог общего пользования).

Габаритные огни автомобиля: сущность и назначение

Габаритные огни (парковочные лампы) – обязательные световые приборы, обозначающие габариты транспортного средства в темное время суток. Их основная функция – визуальное информирование других участников движения о размерах и положении автомобиля при стоянке или движении в условиях недостаточной видимости.

Конструктивно они представляют собой лампы накаливания или светодиодные модули минимальной мощности, расположенные попарно по углам кузова. Включение осуществляется отдельным переключателем на приборной панели либо автоматически с запуском ближнего света фар в зависимости от модели автомобиля.

Ключевые характеристики и требования

Цветовое исполнение:
- Передние габариты – исключительно белого или желтого света
- Задние габариты – строго красного свечения
Углы видимости:
1. Передние огни: 80° вбок и 20° вверх/вниз
2. Задние огни: 80° по горизонтали и 5° вверх/вниз
Нормы яркости: от 4 до 200 кд (кандел) для предотвращения ослепления

Тип огня	Место установки	Обязательность использования
Боковые габариты	Боковые стороны авто (на грузовиках/автобусах)	Только для ТС длиной >6м
Передние/задние габариты	Крайние точки по ширине кузова	Для всех авто без исключений

Эксплуатация без исправных габаритных огней запрещена ПДД, так как это увеличивает риск боковых столкновений в 3 раза при парковке в темное время. При движении они дополняют систему световой сигнализации, позволяя точно определить траекторию автомобиля при маневрах.

Морской габарит судна при проходе каналов

Морской габарит судна при проходе каналов – это максимально допустимые пространственные параметры корпуса и надстроек, гарантирующие безопасное перемещение в ограниченных условиях искусственных водных путей. Он учитывает не только статические размеры (длину, ширину, осадку), но и динамические факторы: крен, дифферент, колебания на волнении, а также влияние ветра и течений на управляемость.

Габарит формируется администрацией канала на основе гидрографических характеристик (глубин, ширины фарватера, радиусов поворотов) и фиксируется в виде четких цифровых ограничений. Превышение любого из этих параметров делает проход физически невозможным или создает угрозу повреждения судна, гидротехнических сооружений или окружающих судов.

Ключевые составляющие габарита

Основные контролируемые показатели включают:

Габаритная осадка (Draft): Максимальная глубина погружения корпуса с учетом запаса под килем (UKC – Under Keel Clearance), необходимого для маневрирования и предотвращения касания грунта.
Габаритная ширина (Beam): Наибольшая ширина судна с учетом выступающих частей (стабилизаторов, трапов) и бокового запаса расстояния до стенок канала или встречных судов.
Габаритная длина (LOA – Length Overall): Полная длина судна от крайней точки носа до крайней точки кормы, влияющая на возможность вписаться в повороты канала.
Высота над ватерлинией (Air Draft): Расстояние от ватерлинии до наивысшей точки (часто мачты или дымовой трубы), критичное для прохода под мостами, ЛЭП или в условиях приливов.

Динамические поправки – обязательный элемент расчета. Например:

Присасывание (Squat): Увеличение осадки и изменение дифферента на мелководье из-за изменения потока воды под корпусом.
Крен (Heel) при повороте: Смещение центра тяжести при маневрировании, уменьшающее эффективную ширину судна относительно стенок канала.

Контроль соблюдения габарита обеспечивается:

Предрейсовыми расчетами капитана и лоцмана с учетом текущих условий (загрузка, соленость воды, прогноз погоды).
Системами VTS (Vessel Traffic Services), отслеживающими положение судов в режиме реального времени.
Визуальным наблюдением и замерами на контрольных постах канала (особенно высоты под мостами с использованием "водяных линз" или лазерных датчиков).

Нарушение установленного габарита влечет:

Риск посадки на мель	Повреждение корпуса, потеря управляемости, разлив груза.
Столкновение со стенкой/судном	Разрушение конструкций, аварии, человеческие жертвы.
Удар о мост/ЛЭП	Катастрофические повреждения надстройки, обрыв коммуникаций.
Блокировка канала	Остановка движения, экономические потери, экологические ЧС.

Таким образом, морской габарит судна при проходе каналов – это не просто технические характеристики, а комплексный оперативный стандарт безопасности, требующий точного расчета и неукоснительного соблюдения для предотвращения аварий в стесненных условиях.

Авиаперевозки: максимально допустимые габариты багажа

Габариты багажа в авиации – это предельные внешние размеры сумки или чемодана (длина × ширина × высота), разрешённые к перевозке в салоне самолёта или грузовом отсеке. Эти параметры строго регламентируются авиакомпаниями для обеспечения безопасности, эффективного использования пространства и скорости погрузочно-разгрузочных работ.

Превышение установленных габаритов влечёт отказ в провозе ручной клади на борт, необходимость сдачи вещей в багажное отделение (с доплатой) или даже отмену перелёта. Требования различаются для ручной клади и сдаваемого багажа, а также зависят от класса обслуживания и типа воздушного судна.

Ключевые стандарты для ручной клади

Типовые ограничения: 55×40×20 см (многие международные авиакомпании), 55×35×25 см (ряд российских перевозчиков).
Жёсткие рамки: Вещи должны свободно помещаться в шаблон-верификатор у стойки регистрации или выхода на посадку.
Дополнительные предметы: Небольшая сумка/ноутбук, пальто, зонт часто разрешены сверху основного места.

Габариты сдаваемого багажа

Класс обслуживания	Макс. линейный размер (L+W+H)	Примерные габариты
Эконом	158-203 см	Например: 75×53×30 см
Бизнес/Первый	до 203-320 см	Зависит от авиакомпании

Важно: Крупногабаритные предметы (спортинвентарь, музыкальные инструменты) требуют предварительного согласования и оплаты по специальным тарифам. Габариты негабаритного багажа обычно не должны превышать 2-3 метра по наибольшему измерению.

Всегда проверяйте актуальные нормы на сайте авиакомпании перед покупкой билета.
Учитывайте сумму трёх измерений (линейный размер) для сдаваемого багажа.
Помните: жёсткие чемоданы часто "выигрывают" у мягких при проверке габаритов из-за сохранения формы.

Габаритные ворота и тоннели на автомагистралях

Габаритные ворота представляют собой стационарные конструкции над проезжей частью, оснащённые светоотражающими элементами или электронными табло. Они монтируются перед тоннелями, мостами, эстакадами и участками с ограничениями по высоте. Их ключевая функция – визуальное предупреждение водителей о максимально допустимой высоте транспортного средства для безопасного проезда через последующий объект.

Габаритные тоннели – это специальные сооружения на подъездах к критичным участкам дороги (чаще перед въездом в настоящий тоннель). Они имитируют портал и профиль основного тоннеля, создавая физический барьер для негабаритного транспорта. Проезд через такой контрольный тоннель возможен только при соблюдении установленных параметров по высоте и ширине.

Принципы работы и назначение

Система действует по трёхуровневому принципу контроля:

Предупреждение: Информационные знаки с указанием ограничений за 500-1000 м до объекта.
Контроль: Габаритные ворота с дублирующими табло и датчиками высоты за 150-300 м до опасной зоны.
Остановка: Габаритный тоннель как финальный физический фильтр непосредственно перед въездом.

Основные задачи:

Предотвращение аварий из-за удара о конструкции
Защита инфраструктуры от повреждений
Организация объезда для негабаритного транспорта
Снижение риска заторов и ЧП в тоннелях

Элемент	Материалы	Особенности
Габаритные ворота	Стальные балки, поликарбонат, LED-панели	Автоматическое оповещение при превышении габарита
Габаритные тоннели	Железобетон, композитные панели, амортизаторы	Конструктивная устойчивость к ударам, съемные секции для ремонта

Электрические габариты проводов в монтаже

Электрический габарит провода – минимально допустимое расстояние от токоведущей части до других элементов конструкции, оборудования или соседних проводов. Он определяет безопасные пространственные зоны, предотвращающие пробой изоляции, короткое замыкание или поражение током при эксплуатации и обслуживании электроустановок.

Требования к габаритам регламентируются ПУЭ (Правила Устройства Электроустановок) и зависят от напряжения сети, типа изоляции, условий окружающей среды (влажность, температура) и категории помещения. Соблюдение этих норм критично для предотвращения аварий и обеспечения пожарной безопасности.

Ключевые аспекты электрических габаритов

Основные параметры включают:

Расстояние между фазами в кабельных лотках или коробах
Зазор от провода до заземленных частей (корпуса щитов, металлоконструкций)
Дистанция до горючих материалов при открытой прокладке
Просвет между кабелями при пересечении или параллельной укладке

Примеры типовых габаритов для сетей 0.4 кВ:

Объект	Минимальное расстояние
Между силовыми проводами в коробе	≥ 5 мм
До металлического корпуса щита	≥ 10 мм
До трубопроводов с горючими жидкостями	≥ 100 мм
Между кабелями при пересечении	≥ 15 мм

Нарушение электрических габаритов приводит к перегреву проводников из-за взаимного нагрева, снижению электрической прочности изоляции, возникновению дуговых разрядов. Особенно критично соблюдение норм в зонах с повышенной вибрацией или температурными деформациями, где требуется дополнительный запас расстояний.

Габаритная сетка в 3D-моделировании

Габаритная сетка в 3D-моделировании – это невидимая пространственная структура, определяющая предельные размеры объекта по всем осям координат. Она формирует условный параллелепипед (bounding box), охватывающий все вершины модели, включая выступающие элементы. Эта сетка служит математической оболочкой для быстрых расчетов взаимодействия объекта со средой.

Основное назначение габаритной сетки – оптимизация процессов визуализации, физических симуляций и коллизий. Она позволяет программам мгновенно оценивать положение объекта в сцене, не анализируя сложную геометрию полигонов. Это критически важно для ресурсоемких операций в реальном времени, таких как видеоигры или AR-приложения.

Ключевые функции и применение

Технические аспекты реализации:

Автоматическое обновление при трансформациях (перемещение, вращение, масштабирование)
Иерархическая организация для составных объектов (parent-child bounding boxes)
Вариации форм: от простых AABB (выровненных по осям) до сложных OBB (ориентированных)

Практическое использование:

Определение видимости объекта для камеры (frustum culling)
Предварительная проверка столкновений (collision detection)
Расчет теней и освещения в рендеринге
Позиционирование объектов в сборочных единицах

Тип сетки	Точность	Производительность
AABB (Axis-Aligned)	Низкая	Максимальная
OBB (Oriented)	Высокая	Средняя
Convex Hull	Абсолютная	Низкая

При экспорте моделей габаритная сетка сохраняется в метаданных файла (FBX, OBJ, GLTF), обеспечивая корректное масштабирование и позиционирование в целевых приложениях. Ошибки в ее расчете приводят к артефактам: объекты "тонут" в поверхностях или хаотично телепортируются при коллизиях.

Складские габариты стеллажей и проходов

Габариты стеллажей определяются тремя ключевыми параметрами: шириной (расстояние между стойками), глубиной (расстояние от фронтальной до тыльной балки) и высотой (расстояние от пола до верхней точки конструкции). Эти размеры напрямую влияют на вместимость склада, типоразмеры хранимых грузов и выбор подъемно-транспортного оборудования. Несоблюдение стандартизированных габаритов приводит к неэффективному использованию площади и рискам перегрузки конструкций.

Габариты проходов включают ширину коридоров для перемещения техники (погрузчиков, штабелеров) и зоны безопасности вокруг стеллажей. Минимальная ширина проезда рассчитывается исходя из радиуса поворота оборудования, длины груза и требований пожарной безопасности. Оптимальные габариты проходов обеспечивают беспрепятственное маневрирование, сокращают время операций и исключают повреждение грузов или конструкций.

Критерии проектирования

При расчете параметров учитывают:

Тип техники: ричтраки требуют уже 1.6–2.5 м, контрабалансные погрузчики – от 3.5 м
Габариты груза: паллеты EUR (800×1200 мм) или FIN (1000×1200 мм) с зазорами 50–100 мм
Высоту помещения: расстояние до потолочных коммуникаций (вентиляция, освещение)

Тип оборудования	Ширина прохода (м)	Высота работы (м)
Ручкие тележки	1.0–1.2	до 2
Электрические штабелеры	1.5–1.8	до 6
Ричтраки	1.6–2.5	до 14
Вилочные погрузчики	3.0–3.5	до 8

Технологические отступы включают: 100 мм между стеллажом и стеной, 80–150 мм между поддонами в соседних ячейках, 200 мм от верхнего груза до балки перекрытия. Для узкопроходных систем критично соблюдение строгой параллельности стеллажных линий – отклонение свыше 10 мм/10 м блокирует движение ричтраков.

Ошибки в расчетах габаритов провоцируют ключевые риски: снижение пропускной способности на 15–40%, увеличение себестоимости хранения, аварии при зацепах грузов или опрокидывании техники. Обязателен 3D-расчет зон вылета вил, траекторий подъема и тормозного пути оборудования.

Производственные габариты станков и цехов

Габаритные размеры станка – это его внешние контуры в статическом положении, определяющие минимальное пространство, необходимое для его размещения на полу цеха с учетом фундамента, виброизоляторов или опор. Однако критически важным является понятие рабочей зоны станка. Это динамическое пространство, охватывающее все перемещения подвижных частей оборудования (шпинделей, столов, суппортов, кареток, манипуляторов, открывающихся дверей шкафов управления), траектории обработки заготовок и готовых деталей, а также зоны выброса стружки или охлаждающей жидкости.

При проектировании цеха или размещении оборудования ключевым становится понятие зоны обслуживания. Это пространство вокруг станка, необходимое для безопасной и эффективной работы персонала: подхода оператора, загрузки/выгрузки заготовок и инструмента, контроля процесса, проведения планового обслуживания и ремонта. Эта зона включает проходы, места для складирования заготовок/готовой продукции, подъездные пути для внутрицехового транспорта (тележек, погрузчиков), а также доступ к точкам подключения энергии, сжатого воздуха, охлаждения.

Взаимосвязь габаритов станка и планировки цеха

Эффективная организация производственного пространства базируется на тщательном анализе габаритов (статических и динамических) каждого станка и агрегата. Основные аспекты:

Расстановка оборудования: Расстояния между станками определяются их рабочими зонами и зонами обслуживания. Минимальные расстояния регламентируются нормами безопасности (например, ширины проходов для эвакуации, расстояния до колонн, стен) и эргономическими требованиями для удобства работы.
Компоновка технологических линий: Габариты и рабочие зоны станков, входящих в линию (например, токарный - фрезерный - шлифовальный), должны быть согласованы для обеспечения логистики заготовок/деталей с минимальными перемещениями и без пересечения опасных зон.
Вертикальное пространство: Учитывается высота станков (особенно с подъемными механизмами или портальных), высота подвесных транспортеров, мостовых кранов, коммуникаций (вентиляция, воздуховоды, кабельные трассы), светильников. Необходим зазор для безопасного перемещения грузов краном над оборудованием.
Инфраструктура: Габариты цеха должны обеспечивать размещение не только основного оборудования, но и вспомогательных систем: складов заготовок/готовой продукции, участков заточки инструмента, контрольно-измерительных постов, бытовых помещений, проездов для транспорта, мест установки компрессоров, чиллеров, трансформаторов.
Температурные зоны: Для прецизионного оборудования (особенно координатно-измерительных машин, прецизионных шлифовальных станков) критичны не только габариты самого цеха, но и размеры и расположение стабильных по температуре зон или отдельных помещений.

Типичные минимальные расстояния (регламентируются внутренними стандартами предприятия и нормами типа СНиП, ГОСТ Р, ISO, требованиями охраны труда):

Объект / Зона	Минимальное расстояние / Ширина	Примечание
Между боковыми сторонами станков	0.8 - 1.5 м	Зависит от габаритов станков, наличия выступающих частей, необходимости обслуживания сбоку.
Между фронтальными сторонами станков (лицом к лицу)	1.5 - 2.5 м	Учитывается рабочая зона оператора, проход для персонала/тележек.
Между тыльными сторонами станков	0.5 - 1.0 м	Минимум для прокладки коммуникаций, доступа для ремонта.
Ширина главного проезда / прохода	3.0 - 4.0 м	Для движения транспорта (погрузчики, тележки), эвакуационные пути.
Ширина вспомогательного прохода	1.0 - 1.5 м	Только для перемещения персонала.
Расстояние от станка до колонны / стены	0.7 - 1.2 м	Обеспечение доступа для обслуживания, безопасной эвакуации.

Таким образом, производственные габариты – это не просто размеры корпуса станка или площади цеха, а комплексное понятие, охватывающее статические размеры, динамические рабочие зоны оборудования и необходимые пространства для безопасной и эффективной работы людей, логистики и функционирования всей производственной инфраструктуры. Грамотный учет всех этих аспектов габаритов лежит в основе создания безопасного, эргономичного и высокопроизводительного производства.

Световой габарит при парковке в темное время

Световыми габаритами транспортного средства называют внешние световые приборы, обозначающие его ширину. К ним относятся передние габаритные огни (белого цвета) и задние (красного цвета), расположенные симметрично по краям машины.

При парковке в темное время суток или условиях недостаточной видимости включение габаритных огней является обязательным требованием ПДД. Это позволяет другим участникам движения своевременно обнаружить стоящее транспортное средство и оценить его размеры.

Ключевые особенности использования

Обязательность: Включаются вместе со стояночным тормозом при стоянке на неосвещенных участках дорог или при видимости менее 300 метров.
Расположение: Передние огни - белые, крайние точки передней части авто; задние - красные, крайние точки задней части.
Цель: Предотвращение столкновений за счет визуального обозначения статичного объекта в темноте.

Использование ближнего света, ДХО или противотуманных фар вместо габаритов при стоянке нарушает правила и может ослеплять других водителей. Габаритные огни потребляют минимум энергии, что позволяет оставлять их включенными на длительное время без риска разряда АКБ.

Тип огня	Цвет	Назначение
Передний габаритный	Белый	Обозначение ширины спереди
Задний габаритный	Красный	Обозначение ширины сзади + сигнал остановки

Отсутствие включенных габаритных огней при парковке в темноте создает аварийную ситуацию и влечет административную ответственность по КоАП РФ (штраф). Данное требование распространяется на все транспортные средства, включая прицепы.

Архитектурный габарит этажа и коммуникаций

Архитектурный габарит этажа определяет его пространственные границы: высоту от чистого пола до потолка, длину и ширину между несущими стенами или колоннами. Он включает не только основную полезную площадь, но и технические зоны (например, пространство над подвесными потолками или под фальшполами), где скрыто проходят инженерные сети. Этот габарит строго регламентируется строительными нормами и напрямую влияет на функциональность помещений.

Интеграция коммуникаций (вентиляционных каналов, трубопроводов, электрокабелей, ИТ-трасс) в габарит этажа требует точной координации на стадии проектирования. Все сети должны размещаться в пределах выделенных технических зон, не нарушая установленную высоту помещений и не сокращая полезную площадь. Неправильный расчёт приводит к конфликтам: например, воздуховод может "съесть" 20 см высоты потолка, сделав комнату непригодной для эксплуатации по нормативам.

Критические аспекты совмещения

Ключевые правила интеграции коммуникаций в габарит:

Приоритет несущих конструкций: трассировка сетей никогда не должна ослаблять балки, колонны или плиты перекрытий.
Слоистое зонирование: вертикальные коммуникации (стояки) размещаются в шахтах, горизонтальные – в межпотолочном пространстве или технических коробах вдоль стен.
Габаритный резерв: минимальный зазор 50 мм между коммуникациями и конструкциями для компенсации вибраций и теплового расширения.

Последствия нарушений при согласовании габаритов:

Ошибка	Результат
Неучёт толщины изоляции труб	Коррозия при контакте с бетоном, промерзание
Отсутствие доступа к задвижкам	Невозможность ремонта без разрушения отделки
Пересечение трасс в одной плоскости	Снижение высоты потолка на 15-30%

Оптимизация достигается через BIM-моделирование, где все системы визуализируются в 3D до начала строительства. Это позволяет выявить коллизии и сжать габарит технической зоны до 10-15% от высоты этажа без ущерба для функционала. Например, объединение вентиляции и электросетей в общем коробе с разделительными перегородками экономит до 25% пространства.

Габаритные размеры бытовой техники

Габаритные размеры определяют физические параметры техники по трём основным измерениям: ширина (W), глубина (D) и высота (H). Эти показатели критичны для планирования пространства на кухне, в ванной или подсобном помещении, так как влияют на возможность установки, зазоры для вентиляции и удобство эксплуатации. Стандартизация габаритов позволяет производителям создавать встраиваемые модели под унифицированные ниши.

Заявленные производителем габариты всегда включают корпус устройства без учёта выступающих элементов (ручек, патрубков, регулируемых ножек). Для корректного замера необходимо учитывать:

Рабочие выступы: открывающиеся дверцы духовок/холодильников, выдвижные панели посудомоечных машин.
Коммуникационные отступы: минимальные зазоры для подвода шлангов, вентиляционных коробов или электропроводки.
Технические допуски: вибропоглощающие прокладки стиральных машин, расширение корпуса при нагреве.

При сравнении моделей обращайте внимание на:

Фактическую глубину с учётом дверцы холодильника или вентиляционной решётки.
Необходимость свободного пространства сверху для вытяжек с отводом воздуха.
Диаметр люка стиральных машин – он влияет на удобство загрузки белья.

Тип техники	Ключевой параметр	Особенность замера
Холодильник	Ширина + глубина с дверцей	+5-7 см к глубине при открытии
Духовой шкаф	Высота с ножками	Зазор 2-4 см для циркуляции воздуха
Посудомоечная машина	Глубина с панелью управления	Отступ от стены для шланга

Радиогабарит антенн в телекоммуникациях

Радиогабарит антенны – это минимальный объём пространства, в котором антенна эффективно излучает или принимает электромагнитные волны на целевой частоте. Это критический параметр, определяющий физические размеры конструкции при заданных рабочих характеристиках. Радиогабарит связан с длиной волны сигнала (λ) и напрямую влияет на реализуемость антенны в компактных устройствах.

Концепция отражает компромисс между геометрическими размерами системы и её электротехническими возможностями. Уменьшение радиогабарита при сохранении эффективности – ключевая задача при проектировании антенных систем для мобильной связи, спутниковых терминалов и IoT-устройств, где пространство ограничено.

Физические основы и расчёт

Радиогабарит определяется через электрический размер антенны, выражаемый в долях длины волны. Для простейших антенн действуют фундаментальные ограничения:

Минимальный радиус сферы, описывающей антенну: r ≥ λ/2π (принцип Чу-Уилера)
Зависимость добротности (Q) от объёма: Q ∝ 1/(ka)³, где k = 2π/λ, a – характерный размер

Тип антенны	Типичный радиогабарит	Применение
Диполь полуволновой	≈ 0.5λ (длина)	Базовые станции, радио
Патч-антенна	≈ 0.3λ × 0.3λ × 0.05λ	Смартфоны, Wi-Fi роутеры
PIFA	≈ 0.2λ × 0.1λ × 0.05λ	Встроенные антенны GSM

Современные методы минимизации радиогабарита включают:

Использование материалов с высоким ε_r (диэлектрическое наполнение)
Меандрирование и пространственные искривления проводников
Метаматериалы с отрицательным показателем преломления
Активные схемы согласования вблизи резонанса

Превышение оптимального радиогабарита ведёт к паразитным резонансам и росту потерь, а его недобор – к снижению КПД и узости полосы пропускания. Точный расчёт требует электродинамического моделирования с учётом всех элементов конструкции и окружающей среды.

Форматы бумаги: габаритные стандарты ISO

Габарит бумажного листа в стандарте ISO 216 – это строго регламентированные размеры ширины и высоты. Они обеспечивают совместимость полиграфического оборудования, канцелярских изделий и документооборота в международном масштабе. Габарит определяет физические границы листа до обрезки, гарантируя единообразие при производстве и использовании.

Система ISO базируется на математическом принципе: соотношение сторон любого формата равно 1:√2 (приблизительно 1:1.4142). Это позволяет сохранять пропорции при делении листа пополам параллельно короткой стороне. Основой служит формат A0 площадью 1 м² с габаритом 841×1189 мм.

Ключевые серии стандарта ISO 216

Стандарт включает три основные серии форматов с разными сферами применения:

Серия A: Базовые габариты для офисной документации (A4), плакатов (A0-A2) и издательской продукции. Наиболее распространенная группа.
Серия B: Промежуточные размеры между форматами A-серии. Применяются для паспортов, конвертов, книг и постеров, где требуется большая площадь.
Серия C: Габариты для конвертов, предназначенных под листы A-серии (например, C4 для несложенного A4, C5 для A5).

Формат	Габарит (мм)	Пример использования
A0	841 × 1189	Технические чертежи, постеры
A4	210 × 297	Офисная документация, принтеры
B3	353 × 500	Газеты, художественные альбомы
C6	114 × 162	Почтовые открытки, малые конверты

Допустимые отклонения габаритов по ISO 216 составляют ±1.5 мм для размеров до 150 мм, ±2 мм для длин до 600 мм и ±3 мм для больших величин. Стандартизация исключает проблемы при масштабировании: увеличение A4 до A3 или вставка листа A4 в конверт C4 происходит без пересчета пропорций.

Унифицированные габариты в контейнерных перевозках

Габариты контейнеров – строго стандартизированные параметры длины, ширины и высоты, обеспечивающие совместимость с транспортной инфраструктурой. Унификация позволяет использовать контейнеры на любом виде транспорта: судах, поездах, автомобилях без перегрузки содержимого. Это фундамент интермодальных перевозок, где груз перемещается "от двери до двери" в одной таре.

Ключевые стандарты разрабатывает ISO (Международная организация по стандартизации). Доминируют два типоразмера: 20-футовые (TEU) и 40-футовые (FEU) контейнеры. Их внешние габариты и угловые фитинги идентичны у всех производителей, что гарантирует надежное крепление на платформах и судовых клетках.

Стандартизированные параметры

Тип контейнера	Внешняя длина	Внешняя ширина	Внешняя высота
20' DC (Dry Cube)	6,058 м	2,438 м	2,591 м
40' DC (Dry Cube)	12,192 м	2,438 м	2,591 м
40' HC (High Cube)	12,192 м	2,438 м	2,896 м

Критические требования к габаритам:

Допустимые отклонения не превышают ±5 мм для совместимости замков twistlock
Радиусы скругления углов регламентированы для безопасного штабелирования
Высота High Cube (+30 см к стандарту) учитывает объемные грузы при сохранении ширины

Жесткая стандартизация ширины (2438 мм) обусловлена ограничениями железнодорожных туннелей и автодорог. Габариты контейнеров напрямую влияют на логистическую эффективность: судно класса Triple-E вмещает ровно 18 000 TEU благодаря математически выверенному расположению ячеек.

Замер габаритов для онлайн-заказа мебели

Габариты предмета – его внешние размеры в трёх плоскостях: ширина (по фронту), высота (от пола до верхней точки) и глубина (расстояние от передней до задней плоскости). Для мебели это критичные параметры, определяющие её физическое соответствие вашему пространству.

Точность замеров гарантирует, что изделие пройдёт в дверные проёмы, встанет на запланированное место без зазоров или нависаний, не перекроет выключатели или розетки, а также позволит комфортно перемещаться по комнате. Ошибка в замерах – основная причина проблем с онлайн-заказами мебели.

Как правильно замерить пространство

Следуйте алгоритму:

Определите место установки: Учтите расположение розеток, выключателей, вентиляционных решёток, радиаторов, плинтусов и наличников.
Измерьте рулеткой:
- Ширину (A): Между стенами/преградами в нескольких точках по высоте (пол, середина, верх).
- Высоту (B): От чистового пола до потолка/нижнего края подоконника.
- Глубину (C): От стены до воображаемой линии фронта мебели с учётом плинтуса.
Проверьте пути доставки: Замерьте ширину коридоров, лестничных пролётов, дверных проёмов и лифта.

Параметр	Что учесть	Опасность ошибки
Ширина (A)	Сужающиеся проходы, батареи	Мебель не встанет между стенами
Высота (B)	Уровень потолка, карнизы	Нависание над подоконником, зазор у потолка
Глубина (C)	Толщина плинтуса, розетки на стене	Мебель выступит в проход, не встанет в нишу

Обязательно: Фиксируйте минимальные значения из полученных замеров (особенно в старых домах с неровными стенами). Отнимите от них 3-5 см технологического запаса на неровности пола и монтаж. Указывайте в заказе габариты пространства, а не желаемые размеры мебели – консультант подберёт модель с учётом необходимых отступов.

Габарит безопасности вокруг электроустановок

Габарит безопасности – это строго нормированное пространство вокруг электроустановок, в котором запрещено размещение посторонних объектов, проведение работ или нахождение людей без специального разрешения и средств защиты. Его основная цель – предотвращение случайного контакта с токоведущими частями, минимизация риска поражения электрическим током, возникновения дугового разряда или короткого замыкания.

Установленные границы определяются напряжением оборудования, конструктивными особенностями установки и условиями эксплуатации. Нарушение этих зон создаёт прямую угрозу жизни персонала и целостности оборудования, так как даже без физического касания высокое напряжение может "пробить" воздушный промежуток.

Ключевые аспекты габаритов безопасности

Нормативная база: Размеры зон регламентируются документами:

Правила устройства электроустановок (ПУЭ)
Межотраслевые правила по охране труда (ПОТ)
Инструкции по эксплуатации конкретного оборудования

Факторы, влияющие на размер зоны:

Уровень напряжения (до 1000 В, 1-35 кВ, свыше 35 кВ)
Тип установки (открытая/закрытая подстанция, воздушная/кабельная линия)
Условия окружающей среды (влажность, загрязнённость)
Подвижность частей оборудования (например, разъединители)

Напряжение установки	Минимальное расстояние
До 1 кВ	Не менее 0.6 м
1–35 кВ	От 0.6 м до 1.0 м
110 кВ	1.5 м
220 кВ	2.0 м
500 кВ	3.5 м

Обязательные меры защиты: Для работ в границах габарита требуются:

Наряд-допуск
Диэлектрические средства (перчатки, ковры, инструмент)
Экранирующие комплекты (для ВЛ свыше 330 кВ)
Заземление токоведущих частей

Маркировка и контроль: Границы зон обозначаются знаками "СТОЙ! НАПРЯЖЕНИЕ", сигнальной разметкой или физическими ограждениями. Ответственность за соблюдение несут руководители работ и владельцы электроустановок.

Список источников

Статья подготовлена с опорой на нормативно-техническую документацию и специализированные издания, регулирующие применение габаритных параметров в различных отраслях промышленности и транспорта. Ключевые источники включают актуальные редакции государственных стандартов и отраслевых справочников.

При отборе материалов приоритет отдавался официальным публикациям профильных ведомств и научно-методическим работам, содержащим развернутые определения и требования к габаритным характеристикам. Ниже представлен перечень использованных документов.

Нормативные документы и стандарты

ГОСТ 33150-2014 "Автомобильные транспортные средства. Габаритные размеры"
СП 113.13330.2016 "Стоянки автомобилей" (актуализированная редакция СНиП 21-02-99)
ГОСТ 25869-90 "Отличительные знаки и габаритные огни транспортных средств"
Правила дорожного движения РФ (раздел "Основные положения")
ГОСТ 23961-80 "Речные суда. Габариты судового хода"

Специализированная литература

"Транспортная логистика" под ред. Л.Б. Миротина
"Проектирование автотранспортных предприятий" В.П. Беляев
Энциклопедия "Грузовой автомобильный транспорт" (раздел "Габаритные ограничения")
"Железнодорожный путь" Ю.В. Хусид (глава "Габариты приближения строений")
Технический справочник "Основы проектирования машин" А.С. Проников
