Что такое автомобильный стартер?

Статья обновлена: 18.08.2025

Стартер представляет собой электромеханическое устройство, без которого невозможен запуск двигателя внутреннего сгорания. Эта деталь отвечает за первичное проворачивание коленчатого вала, создавая необходимые условия для воспламенения топливно-воздушной смеси.

При повороте ключа зажигания стартер преобразует электрическую энергию аккумулятора в механическое вращение. Его исправная работа критически важна – отказ этой системы полностью блокирует возможность запуска автомобиля.

Конструктивно стартер объединяет мощный электродвигатель, соленоидное реле и обгонную муфту (бендикс), которые синхронизируют его сцепление с маховиком двигателя на время запуска.

Ключевая задача: Превращение тока в механическое вращение

Стартер выполняет фундаментальную функцию преобразования электрической энергии, поступающей от аккумуляторной батареи, в механическую силу вращения. Этот процесс инициируется при повороте ключа зажигания или нажатии кнопки "старт", когда мощный ток подается на тяговое реле стартера.

Электрический ток поступает на коллекторные щетки, которые передают его на обмотки вращающегося элемента - якоря. Взаимодействие магнитных полей статора (неподвижной части с постоянными магнитами или обмотками возбуждения) и якоря создает крутящий момент. Возникающая электромеханическая сила заставляет якорь интенсивно вращаться вокруг своей оси.

Как происходит преобразование энергии

Ключевые этапы преобразования:

Электромагнитная индукция: Ток в обмотках якоря создает магнитное поле, которое взаимодействует с полем статора.
Генерация крутящего момента: Сила Лоренца, возникающая при пересечении магнитных силовых линий, провоцирует вращение якоря.
Передача вращения: Через приводной механизм (бендикс) вращение передается на маховик двигателя.

Электрическая фаза	Механическая фаза
Поступление тока от АКБ (200-600 А)	Вращение якоря (50-100 об/мин без нагрузки)
Активация обмоток возбуждения	Зацепление шестерни бендикса с венцом маховика
Формирование магнитного поля статора	Проворачивание коленвала (до 300 об/мин)

Критическая роль редуктора: В большинстве современных стартеров планетарный редуктор усиливает крутящий момент в 3-5 раз перед передачей на маховик. Это позволяет использовать компактный электродвигатель, способный преодолеть компрессию и трение в холодном двигателе.

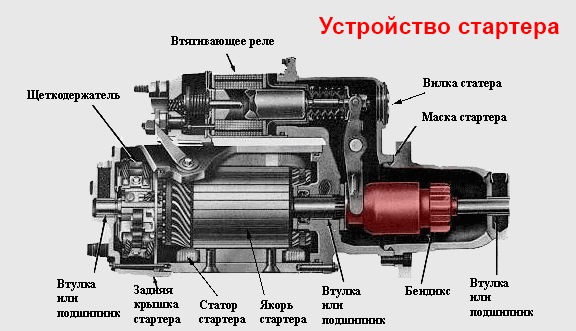

Основные компоненты: Мотор, бендикс, втягивающее реле

Электромотор (ротор и статор) является силовой основой стартера, преобразуя электроэнергию аккумулятора во вращательное движение. Его мощность напрямую влияет на способность проворачивать коленчатый вал двигателя, особенно в холодных условиях или при высоком сопротивлении.

Бендикс (обгонная муфта) выполняет критически важную функцию синхронизации и защиты. Он механически соединяет вращающийся вал электромотора с зубчатым венцом маховика двигателя только во время запуска, а после успешного пуска мотора автоматически рассоединяется, предотвращая передачу обратного вращения от двигателя на стартер.

Принцип работы и взаимодействие

Ключевые элементы функционируют в строгой последовательности:

Втягивающее реле получает ток при повороте ключа зажигания.
Его сердечник одновременно выполняет две операции:
- Через рычаг (вилку) выталкивает бендикс вперед для зацепления с маховиком.
- Замыкает силовые контакты, подавая мощный ток на электромотор.
Раскрученный мотор через сцепленный бендикс проворачивает двигатель.
После запуска ДВС и отпускания ключа реле обесточивается: бендикс отходит назад, мотор останавливается.

Типичные неисправности связаны с износом компонентов:

Компонент	Характерная поломка	Симптом
Электромотор	Износ щеток, замыкание обмоток	Стартер не крутит или вращает очень медленно
Бендикс	Износ зубьев, пробуксовка муфты	Холостое жужжание без зацепления маховика
Втягивающее реле	Подгорание контактов, обрыв обмотки	Щелчки без вращения, отсутствие реакции на ключ

Надежная работа стартера возможна только при исправности всех трёх компонентов и их слаженном взаимодействии. Выход из строя любого из них приводит к невозможности запуска двигателя.

Принцип работы: Как ток аккумулятора запускает коленвал

При повороте ключа зажигания в положение "пуск" ток от аккумуляторной батареи подаётся на втягивающее реле стартера. Электромагнит реле срабатывает, перемещая приводную вилку и вводя шестерню бендикса в зацепление с зубчатым венцом маховика двигателя.

Одновременно контакты втягивающего реле замыкают силовую цепь, направляя большой ток на обмотки электродвигателя стартера. Якорь электродвигателя начинает вращаться с высоким крутящим моментом, передавая это вращение через бендикс на маховик.

Последовательность взаимодействия узлов

Замыкание контактов реле: Ток аккумулятора поступает на силовые щётки стартера
Вращение якоря: Электромагнитное поле статора раскручивает якорь до 100-200 об/мин
Передача момента: Бендикс передаёт вращение на маховик, соединённый с коленвалом
Запуск ДВС: Коленвал проворачивает поршни, начинается цикл сжатия топливной смеси

Как только частота вращения коленвала превышает скорость вращения стартера, обгонная муфта (бендикс) автоматически разъединяет привод, защищая якорь от повреждения. При отпускании ключа зажигания возвратная пружина выводит шестерню из зацепления.

Компонент	Напряжение (В)	Потребляемый ток (А)
Втягивающее реле	12/24	20-50
Электродвигатель	12/24	150-800

Роль бендикса: Зацепление с маховиком и защита

Бендикс, или обгонная муфта, выполняет критически важную функцию в момент запуска двигателя. Он обеспечивает надежное зацепление шестерни стартера с венцом маховика двигателя при подаче тока на электромотор стартера. Без этого механического соединения передача крутящего момента от стартера к коленвалу была бы невозможна.

Конструкция бендикса включает пружинный механизм и ролики (или шарики), которые под действием центробежной силы выдвигают шестерню вперед по спиральным шлицам вала стартера. При достижении контакта с маховиком шестерня жестко блокируется с валом, позволяя раскручивать двигатель до необходимых оборотов.

Принцип защиты стартера

После запуска ДВС частота вращения маховика резко превышает скорость вращения вала стартера. Здесь срабатывает вторая ключевая функция бендикса: обгонный механизм. Ролики муфты разблокируются, позволяя шестерне свободно проворачиваться относительно вала стартера в обратную сторону. Это предотвращает:

Разрушение шестерни от ударных нагрузок
Повреждение якоря стартера инерционным раскручиванием
Передачу вибраций работающего двигателя на стартер

Схема работы обгонной муфты в двух режимах:

Режим запуска	Режим работы ДВС
Вал стартера вращает шестерню → ролики заклинивают муфту	Маховик вращает шестерню → ролики выходят в пазы → муфта проскальзывает

Неисправность бендикса проявляется характерным металлическим треском (шестерня не входит в зацепление) или вращением стартера "вхолостую" без прокрутки двигателя. В таких случаях муфта требует замены, так как изношенные ролики теряют способность к блокировке.

Втягивающее реле: Двойная функция - толкатель и коммутатор

Втягивающее реле стартера является критически важным узлом, выполняющим две принципиально разные, но строго синхронизированные задачи. Его корректная работа обеспечивает не только включение стартера, но и правильное сцепление его шестерни с маховиком двигателя.

При подаче напряжения на управляющую клемму реле внутри него создается электромагнитное поле. Это поле воздействует на якорь реле, который жестко соединен со штоком. Шток, в свою очередь, через вилку (рычаг) толкает бендикс с рабочей шестерней стартера вперед по валу якоря, вводя ее в зацепление с венцом маховика двигателя.

Электрическая коммутация: подача мощности

Одновременно с перемещением штока происходит замыкание силовых контактов внутри реле. Когда якорь достигает крайнего положения, он замыкает мощные медные контакты (часто называемые "пятаками"). Это создает прямую электрическую цепь:

От плюсовой клеммы аккумулятора (через толстый кабель).
Через замкнутые силовые контакты реле.
Непосредственно на обмотки тягового электродвигателя стартера.

В этот момент управляющая часть реле (втягивающая обмотка) может частично или полностью шунтироваться, так как основная задача по перемещению выполнена. Удерживающая обмотка продолжает работать, удерживая якорь и контакты в рабочем положении до момента отпускания ключа зажигания.

Компонент	Основная функция
Втягивающая обмотка	Создает магнитное поле для перемещения якоря/штока и бендикса. Обеспечивает начальное усилие.
Удерживающая обмотка	Удерживает якорь/шток в крайнем положении (бендикс в зацеплении) при работающем стартере. Требует меньшего тока, чем втягивающая.
Якорь со штоком	Преобразует электромагнитную силу в механическое движение для выдвижения бендикса.
Силовые контакты ("пятаки")	Замыкают цепь высокого тока от АКБ к электродвигателю стартера после выдвижения бендикса.
Возвратная пружина	Возвращает якорь/шток и бендикс в исходное положение после прекращения подачи напряжения на реле.

Ключевым аспектом является строгая последовательность этих операций: сначала бендикс полностью входит в зацепление с маховиком, и только после этого замыкаются силовые контакты, подавая питание на электродвигатель. Эта синхронизация предотвращает ужасающий металлический скрежет – попытку вращения шестерни стартера до ее зацепления с маховиком.

Типы электростартеров: Классические и редукторные модели

Классический (прямой) электростартер использует принцип прямого зацепления: его бендикс входит в контакт с маховиком двигателя сразу при подаче тока. Вращение якоря через вал напрямую передается на шестерню стартера, что требует значительного потребления тока от аккумулятора для преодоления сопротивления двигателя.

Редукторный стартер оснащен планетарным или параллельным редуктором между якорем и бендиксом. Эта система шестерен увеличивает крутящий момент на выходном валу в 3-5 раз, позволяя использовать менее мощный и компактный электродвигатель при том же усилии прокрутки.

Сравнение характеристик

Параметр	Классический	Редукторный
Конструкция	Прямая передача вращения	Планетарный редуктор
Крутящий момент	Стандартный	Усиленный за счет редукции
Энергопотребление	Высокое (до 600А)	Сниженное (до 300А)
Габариты и масса	Крупнее и тяжелее	Компактнее на 40-50%

Ключевые отличия:

Надежность: Классические проще конструктивно, но редукторные устойчивее к холодному пуску
Применение: Редукторные доминируют в современных авто (особенно с малым объемом АКБ)
Ремонтопригодность: Прямые легче обслуживать, редукторные чувствительны к качеству сборки

Преимущества редукторных стартеров: Меньше размер - больше мощности

Редукторный стартер оснащается планетарной передачей между якорем электродвигателя и приводной шестернёй. Эта передача преобразует высокие обороты вала электромотора в повышенное крутящее усилие на маховике двигателя автомобиля.

Благодаря редуктору, сам электродвигатель стартера может быть существенно компактнее и легче при аналогичной пусковой мощности. Уменьшение размеров якоря и использование более тонких обмоток снижает общий вес узла без ущерба для эффективности.

Ключевые преимущества конструкции

Повышенный крутящий момент: Редуктор (обычно с передаточным числом 3:1–5:1) многократно усиливает момент, создаваемый электромотором. Это гарантирует уверенное проворачивание коленвала даже в мороз или при частично разряженном аккумуляторе.

Энергоэффективность: Меньший по размеру электродвигатель потребляет меньше тока от аккумуляторной батареи для создания требуемого усилия. Это снижает нагрузку на АКБ и уменьшает падение напряжения в цепи.

Компактность и лёгкость: Малые габариты упрощают монтаж в стеснённом подкапотном пространстве современных авто.
Увеличенный ресурс: Снижение рабочего тока уменьшает искрение на щётках и нагрев обмоток, продлевая срок службы.
Работа при низком напряжении: Способность эффективно проворачивать мотор даже при просадке напряжения до ~9 Вольт.

Параметр	Классический стартер	Редукторный стартер
Масса	Выше на 30-50%	Значительно ниже
Потребляемый ток (на хол. пуске)	180-250 А	130-180 А
Крутящий момент	Стандартный	Выше в 1.5-2 раза

Типовое расположение: Нижний блок у коробки передач

Стартер крепится в нижней части двигателя, непосредственно к картеру коробки передач или к специальному посадочному фланцу блока цилиндров. Это обусловлено необходимостью зацепления его ведущей шестерни с зубчатым венцом маховика двигателя, который размещён на стыке силового агрегата и трансмиссии.

Точное место установки варьируется в зависимости от компоновки авто. Чаще всего стартер располагается:

Сверху или сбоку маховика – для переднеприводных моделей с поперечным мотором
Снизу маховика – в заднеприводных авто с продольной компоновкой
Под впускным коллектором – в ряде V-образных двигателей

Для доступа к узлу обычно требуется:

Поднять автомобиль на подъёмнике/эстакаде
Демонтировать защиту картера (при наличии)
Снять элементы выпускной системы или детали подвески

Тип привода	Особенности доступа
Передний	Чаще через колёсную арку или сверху после снятия воздушного фильтра
Задний	Требуется доступ снизу, иногда с демонтажом элементов выхлопа

Крепёж выполняется двумя или тремя болтами, причём один из них может выполнять роль токопроводящей шины. Электрическое подключение осуществляется через толстый кабель от аккумулятора и управляющий провод от замка зажигания.

Признаки севшего аккумулятора vs. поломка стартера

При проблемах с запуском двигателя важно различать севший аккумулятор и неисправность стартера. Оба случая проявляются невозможностью завести авто, но имеют характерные особенности.

Определить источник неполадки можно по поведению системы зажигания и звукам. Анализ этих признаков позволяет избежать ошибок в диагностике и сэкономить время.

Симптомы севшего аккумулятора

Щелчки под капотом – слышны частые ритмичные щелчки реле вместо работы стартера.
Тусклый свет приборной панели – лампы и индикаторы горят слабо или гаснут при попытке запуска.
Медленное вращение стартера – коленвал проворачивается с неестественно низкой скоростью ("вялое кручение").
Полное отсутствие реакции – поворот ключа не вызывает никаких звуков или действий системы.

Симптомы неисправности стартера

Одиночный щелчок – громкий щелчок без последующего вращения двигателя.
Скрежет или гул – металлический скрежет при включении зажигания указывает на износ бендикса или шестерен.
Холостое жужжание – стартер крутится, но не engages с маховиком ("моторчик работает вхолостую").
Искры или запах гари – появление дыма или запаха паленой проводки в районе стартера.

Диагностическая таблица

Параметр	Аккумулятор	Стартер
Звук при запуске	Щелчки реле / тишина	Громкий щелчок / скрежет
Свет приборов	Гаснет при попытке запуска	Не изменяется
Поведение стартера	Не крутит или очень медленно	Крутит вхолостую / не сцеплен
Проверка "прикуриванием"	Запуск восстанавливается	Проблема сохраняется

Критично: При поломке стартера стук или попытки "раскачать" авто с горы бесполезны – требуется ремонт узла. Разряженный АКБ часто удается "оживить" зарядкой или пуском от внешнего источника.

Классика неисправности: Щелчок без запуска двигателя

При попытке запуска двигателя вместо привычного звука работы стартера слышен лишь отчётливый щелчок (один или несколько), но коленвал не проворачивается. Эта ситуация часто указывает на проблемы в цепи стартера или его внутренних компонентах, когда соленоид срабатывает, но основной электродвигатель не включается.

Основные причины обычно связаны с недостаточным током или механическим отказом. Критически важно проверить состояние силовых контактов и целостность проводки, прежде чем делать выводы о неисправности самого стартера.

Типичные источники проблемы

Разряженный или неисправный аккумулятор: Даже при достаточном напряжении для щелчка реле ёмкости может не хватить для прокрутки.
Окисление клемм АКБ или контактов стартера: Плохой контакт создаёт высокое сопротивление в цепи.
Неисправность втягивающего реле: Подгорание силовых пятаков, препятствующее передаче тока на электромотор.
Износ щёток или коллектора стартера: Отсутствие контакта между щётками и коллектором.
Механическая поломка бендикса: Зубья бендикса не входят в зацепление с венцом маховика.
Обрыв или замыкание в обмотках стартера: Выход из строя статорной или роторной обмотки.

Симптом	Возможная причина	Проверка
Одиночный щелчок	Недостаточный ток, подгорание контактов реле	Напряжение на управляющем проводе стартера при запуске
Многократные щелчки	Сильная просадка напряжения АКБ	Напряжение АКБ под нагрузкой (менее 9.6В)
Щелчок + тихое гудение	Заклинивание бендикса или якоря	Механическая диагностика стартера

Важно: Перед заменой стартера исключите простые причины – проверьте заряд АКБ, очистите клеммы и надёжно затяните контакты на силовом проводе. Часто проблема решается обслуживанием контактных групп втягивающего реле без замены узла целиком.

Разборка или замена: Когда слышен характерный скрежет

Характерный металлический скрежет при попытке запуска двигателя – явный индикатор серьезной неисправности стартера. Этот звук чаще всего возникает из-за того, что бендикс (обгонная муфта) не может правильно зацепиться с венцом маховика двигателя. Вместо плавного зацепления и проворачивания коленвала, шестерня бендикса проскальзывает по зубьям венца, издавая неприятный скрежещущий шум.

Вторая распространенная причина скрежета – критический износ зубьев самой шестерни бендикса или венца маховика. Сломанные, стертые или деформированные зубья не могут образовать надежное сцепление, что также приводит к проскальзыванию и характерному звуку. Игнорирование этой проблемы может привести к полному разрушению венца или заклиниванию стартера.

Критерии выбора: ремонт или замена

Решение о разборке/ремонте или полной замене стартера зависит от нескольких факторов:

Состояние бендикса: Если изношена только обгонная муфта, а якорь, втягивающее реле и щетки в норме – целесообразна замена бендикса.
Состояние венца маховика: Обязательно проверьте зубья венца через смотровое окно. Замена венца – сложная и дорогая операция (требует снятия коробки передач или двигателя).
Возраст и общее состояние стартера: При значительном пробеге, наличии других симптомов (медленное вращение, щелчки без запуска) или если стартер уже ремонтировался – полная замена часто надежнее.
Экономическая целесообразность: Стоимость нового бендикса + работа по разборке/сборке стартера может приближаться к цене нового или качественного восстановленного стартера.

Важно: При появлении скрежета немедленно прекратите попытки запуска. Многократное прослушивание этого звука гарантированно усугубит повреждения венца маховика или бендикса, увеличивая итоговую стоимость ремонта. Диагностику и ремонт доверьте специалистам – неправильная установка зазора между шестерней бендикса и венцом после ремонта приведет к повторению проблемы.

Главные враги: Влага, коррозия, износ втулок

Стартер постоянно подвергается агрессивным воздействиям, способным нарушить его работоспособность. Особенно критичны три фактора: проникновение влаги, развитие коррозионных процессов и естественный износ втулок вала.

Эти проблемы взаимосвязаны – влага провоцирует коррозию, а износ втулок ускоряется при нарушении соосности деталей из-за ржавчины. Игнорирование данных факторов ведет к полному отказу узла.

Влага: Попадает через трещины в кожухе, уплотнения или вентиляционные отверстия. Вызывает короткие замыкания обмоток, окисление контактов реле и коллектора, снижает изоляционные свойства.
Коррозия: Разъедает корпус, стальные крепежные элементы, вал якоря и контактные болты. Ухудшает передачу тока, увеличивает сопротивление, приводит к заклиниванию подвижных частей и разрушению креплений.
Износ втулок: Бронзовые или латунные втулки вала якоря истираются от вибраций и нагрузок. Вызывает биение вала, перекос якоря относительно статора, задевание обмоток, перегрев и подклинивание при запуске.

Проверка питания: Диагностика проводов и "массы"

Первым шагом при проблемах со стартером всегда является проверка целостности силовых цепей питания. Напряжение на клемме втягивающего реле должно составлять не менее 11.5-12В при повороте ключа зажигания в положение "старт". Используйте мультиметр в режиме вольтметра, подключив щупы между клеммой питания стартера и надежной "массой" двигателя.

Обязательно исследуйте состояние "массы" – коррозия или ослабление крепления проводов к кузову/двигателю часто вызывает высокое сопротивление. Проверьте цепь от минусовой клеммы АКБ до блока цилиндров и кузова автомобиля. Окисление контактов или повреждение кабелей приводит к падению напряжения и неспособности стартера проворачивать коленвал.

Ключевые этапы диагностики проводки

Последовательно выполните следующие проверки:

Тест аккумулятора: Убедитесь, что напряжение на клеммах АКБ под нагрузкой не падает ниже 9.6В
Анализ плюсового кабеля:
- Проверьте отсутствие обрывов и окисления между "+" АКБ и стартером
- Исследуйте контактные группы на реле стартера (при наличии)
Контроль "массовых" соединений:
- Зачистите точки крепления минусовых проводов к кузову и двигателю
- Измерьте сопротивление между двигателем и кузовом – должно быть менее 0.5 Ом

При выявлении проблемных участков замените поврежденные провода, тщательно зачистите контактные поверхности и обработайте их антикоррозионной смазкой. Помните: стартер потребляет 150-350А, поэтому даже незначительное увеличение сопротивления в цепи делает запуск невозможным.

Тестирование втягивающего реле: Метод подачи напряжения напрямую

Проверка работоспособности втягивающего реле стартера осуществляется путем подачи напряжения напрямую с аккумулятора для исключения влияния цепи зажигания или проводки автомобиля. Для этого потребуются: защитные перчатки, провода сечением не менее 6 мм² с зачищенными концами и зажимами типа "крокодил", а также исправный АКБ.

Отключите стандартную клемму управления на реле (тонкий провод) во избежание ложных результатов. Убедитесь, что автомобиль стоит на нейтральной передаче (или в режиме "Park" для АКПП), а корпус стартера надежно заземлен на кузов.

Последовательность действий

Подсоедините плюсовой провод от АКБ к клемме силового питания реле (крупная резьбовая шпилька, куда подключается плюс батареи).
Коснитесь минусовым проводом от АКБ корпуса стартера (проверка массы).
Зафиксируйте второй минусовой провод на управляющей клемме реле (малое резьбовое соединение).

Корректная работа подтверждается двумя признаками:

Четкий металлический щелчок внутри реле при подключении управляющего минуса.
Мгновенное выдвижение приводной шестерни бендикса из корпуса стартера (визуально контролируется при снятой защите).

Отсутствие щелчка	Неисправность обмотки реле или заклинивание сердечника
Щелчок есть, шестерня не выдвигается	Поломка бендикса или механического привода
Искрение/нагрев проводов	Короткое замыкание в обмотках реле

При любых отклонениях реле подлежит замене. Кратковременная подача напряжения (1-2 секунды) предотвратит перегрев обмоток. Избегайте замыкания плюсового провода на массу – это приведет к короткому замыканию АКБ.

Проверка бендикса: Вилка-толкатель и люфты

Вилка-толкатель напрямую связана с обгонной муфтой (бендиксом) и отвечает за выдвижение шестерни при включении стартера. Её правильная работа гарантирует точное зацепление с венцом маховика двигателя. Деформация или износ вилки нарушают синхронность движения бендикса по валу якоря.

Люфты бендикса проверяются вручную после демонтажа стартера. Критически оценивается два типа свободного хода: осевой (вдоль вала) и радиальный (перпендикулярно оси). Превышение допустимых значений указывает на износ втулок, подшипников или деформацию вилки.

Проверка вилки-толкателя:

Снимите вилку с вала стартера, осмотрите на наличие трещин, заусенцев или следов перегрева.
Убедитесь, что рожки вилки не имеют выраженной выработки в точках контакта с бендиксом.
Проверьте плавность хода вилки в посадочных местах без заеданий.

Допустимые люфты обгонной муфты:

Тип люфта	Норма	Признак неисправности
Осевой	0,3–0,8 мм	Стук при работе, неполное зацепление
Радиальный	до 0,5 мм	Перекос шестерни, вибрация

Шестерня бендикса должна вращаться только в одном направлении (свободно по часовой стрелке, блокировка против). Затруднённое прокручивание или проскальзывание в обе стороны требует замены муфты. Проверьте зубья на сколы и износ – повреждённые венцы маховика усугубляют износ бендикса.

Износ щеточного узла: Диагностика по искрению

Щеточный узел стартера состоит из графитовых щеток и коллектора, обеспечивающих передачу тока на якорь. При износе щеток или повреждении коллектора возникает интенсивное искрение, которое не только снижает КПД стартера, но и ускоряет разрушение деталей из-за эрозии металла и перегрева.

Наблюдение за характером искрения при работе стартера – ключевой метод диагностики состояния щеточного узла. Нормой считается слабое равномерное искрение голубоватого оттенка под щетками. Усиление, изменение цвета или неравномерность искра сигнализируют о неисправностях.

Характер искрения и причины износа

Основные признаки дефектов щеточного узла:

Яркое белое искрение по всей поверхности коллектора – критический износ щеток (остаточная длина менее 5 мм), приводящий к слабому прижиму и нарушению контакта.
Локальные оранжевые искры или «огненные дорожки» – задиры на коллекторе, биение вала якоря или загрязнение ламелей графитовой пылью.
Искрение только на отдельных щетках – заклинивание щеток в держателях, обрыв токоподводящего проводника или неравномерный износ.

Дополнительные симптомы, подтверждающие износ:

Визуальный осмотр	Поведение стартера
Глубокие выработки на коллекторе	Замедленное прокручивание двигателя
Трещины/расслоение щеток	Щелчки реле без запуска
Оплавление контактов	Запах гари при работе

При выявлении аномального искрения требуется разборка стартера. Коллектор шлифуют для устранения неровностей, а изношенные щетки заменяют на новые. Игнорирование проблемы ведет к обгоранию ламелей коллектора и полному выходу якоря из строя.

Проверка якоря: Замер сопротивления и визуальный осмотр

Для диагностики якоря стартера последовательно выполняют два метода проверки. Визуальный осмотр выявляет явные механические повреждения, а измерение сопротивления определяет целостность электрических обмоток. Оба этапа обязательны для точной оценки состояния детали.

Начните с визуальной проверки: снимите стартер и разберите его корпус для доступа к якорю. Ищите следы перегрева (потемнение или оплавление ламелей коллектора), глубокие выработки на коллекторе, сколы или трещины. Проверьте люфт вала – продольный не должен превышать 0,5 мм, а радиальный ощутимый качание указывает на износ втулок.

Этапы диагностики

Измерение сопротивления выполняют мультиметром в режиме омметра:

Межвитковое замыкание: Установите щупы на соседние ламели коллектора. Показания должны быть одинаковыми для всех пар (обычно 0,1–0,8 Ом). Отклонения более 10% указывают на межвитковое замыкание.
Пробой на массу: Приложите один щуп к валу якоря, второй – к любой ламели коллектора. Исправная обмотка покажет обрыв цепи (бесконечное сопротивление). Любое конечное значение – признак пробоя.

Дополнительные признаки неисправности при осмотре:

Сильный износ щеток (остаток менее 30% от длины).
Загрязнение или замасливание коллектора.
Нарушение пайки выводов обмоток на ламелях.

Результаты замеров сопротивления удобно фиксировать в таблице:

Тип проверки	Исправный якорь	Неисправный якорь
Сопротивление между ламелями	Равномерное по всем парам	Сильные расхождения значений
Сопротивление "ламель–вал"	Обрыв (∞ Ом)	Конечное значение

Замена втулок: Устранение перекоса вала и гудения

Втулки стартера выполняют критически важную функцию: они обеспечивают точное центрирование вала якоря внутри корпуса и статора, минимизируя трение при вращении. Эти подшипники скольжения, обычно изготовленные из бронзы или композитных материалов, подвержены естественному износу от постоянных пусковых нагрузок и вибраций двигателя.

Износ втулок приводит к образованию чрезмерного зазора между валом и их посадочными местами. Это нарушает соосность вращающихся элементов, вызывая биение вала. Основные симптомы такой неисправности – характерное гудение или вой стартера после запуска двигателя (когда бендикс уже отключен), затрудненное проворачивание коленвала, а в запущенных случаях – заклинивание якоря или повреждение обмоток.

Процесс замены и последствия

Замена изношенных втулок – обязательная процедура при появлении указанных признаков. Она включает:

Демонтаж стартера с автомобиля.
Полную разборку стартера для доступа к передней (со стороны бендикса) и задней втулкам.
Аккуратное выпрессовывание старых втулок из их посадочных гнезд в картере и крышке стартера.
Очистку посадочных мест от загрязнений и заусенцев.
Аккуратную запрессовку новых втулок с соблюдением соосности.
При необходимости – калибровку внутреннего диаметра втулок разверткой для обеспечения идеального зазора с валом.
Сборку стартера, смазку втулок специальной консистентной смазкой и установку на автомобиль.

Игнорирование износа втулок ведет к каскаду серьезных поломок:

Проблема	Последствие
Перекос вала	Задевание якоря за статор, повреждение обмоток, межвитковое замыкание
Повышенное биение	Разрушение щеточного узла, коллектора, обрыв силовых проводов
Увеличенный зазор	Перекос бендикса, ускоренный износ шестерни и венца маховика
Перегрев	Оплавление втулок, заклинивание вала, полный отказ стартера

Своевременная замена втулок восстанавливает точное положение вала, устраняет посторонние шумы и предотвращает дорогостоящий ремонт или замену всего стартера. Использование оригинальных втулок или качественных аналогов гарантирует правильную работу и долгий срок службы узла.

Демонтаж стартера: Обесточивание, снятие клемм, откручивание

Перед началом работ обязательно отсоедините минусовую клемму от аккумуляторной батареи. Это критически важный шаг для предотвращения короткого замыкания и поражения электрическим током. Используйте ключ соответствующего размера (обычно 10 мм) для ослабления гайки на клемме.

После снятия минусовой клеммы изолируйте ее конец, отведя провод в сторону от аккумулятора. Убедитесь, что клемма не сможет случайно коснуться токовыводящей клеммы АКБ. Рекомендуется также снять плюсовую клемму для дополнительной безопасности, особенно если стартер расположен вблизи плюсового кабеля.

Процедура откручивания стартера

Определите точки крепления: Стартер обычно фиксируется к картеру двигателя или коробке передач 2-3 болтами/шпильками. Типичные размеры крепежа – 13 мм, 15 мм или 17 мм.
Подготовьте доступ: Обеспечьте удобный подход к крепежу, при необходимости демонтировав мешающие элементы (защиту двигателя, воздушный патрубок, декоративный кожух).
Отсоедините электрические разъемы:
- Аккуратно снимите толстый силовой провод (идет напрямую от плюса АКБ), открутив гайку на контактном болте стартера.
- Отсоедините тонкий управляющий разъем ("пусковой провод"), нажав на фиксатор или отжав пластиковую защелку.
Выкрутите крепежные болты:
- Используйте трещотку с удлинителем и головкой нужного размера.
- Будьте готовы к тому, что нижний болт часто требует доступа снизу автомобиля (используйте эстакаду, яму или подъемник).
- Стартер может иметь значительный вес – придерживайте его рукой при откручивании последнего болта.
Извлеките стартер: Аккуратно выведите стартер из посадочного места, одновременно разворачивая его для прохождения через окружающие компоненты. Избегайте резких движений, чтобы не повредить маховик двигателя.

Инструмент/Материал	Назначение
Набор головок и вороток/трещотка	Откручивание крепежных болтов и клемм
Удлинитель для трещотки	Доступ к глубоко расположенным болтам
Ключ рожковый или накидной (10 мм)	Снятие клемм аккумулятора
Проникающая смазка (WD-40)	Обработка прикипевшего крепежа

ВАЖНО: Перед полным извлечением визуально проверьте отсутствие незамеченных проводов или кронштейнов, которые могут удерживать стартер. Зафиксируйте положение и количество всех снятых болтов – они часто имеют разную длину.

Чистка контактов: Обязательный этап при установке

Качество электрического соединения между стартером и аккумулятором напрямую влияет на его запуск двигателя. Окисление или загрязнение контактных поверхностей создает высокое переходное сопротивление, снижая эффективность передачи тока.

Загрязненные клеммы аккумулятора и контактные болты стартера приводят к падению напряжения в цепи. Это вызывает неполное втягивание втягивающего реле, медленное вращение бендикса или полный отказ системы запуска даже при исправной детали.

Порядок обработки контактов

Отсоедините минусовую клемму аккумулятора
Зачистите контактные площадки стартера металлической щеткой
Обработайте внутренние поверхности клемм аккумулятора специальным ершиком
Удалите продукты коррозии ветошью, смоченной в растворе соды
Нанесите антикоррозийную смазку или технический вазелин

Критические ошибки: установка стартера без очистки контактов, использование абразивных материалов, оставляющих токонепроводящую пыль, или игнорирование защитной смазки после обработки. Плохой контакт может имитировать поломку стартера, приводя к необоснованной замене узла.

Симптом при грязных контактах	Последствие
Щелчки реле без вращения	Недостаточный ток для бендикса
Медленный прокрут коленвала	Падение напряжения на 30-50%
Расплавление клемм	Термическая нагрузка из-за сопротивления

Правила замены: Совпадение параметров (мощность, посадочные места)

Критически важно подбирать стартер с идентичными техническими характеристиками оригинальной детали. Мощность (измеряемая в кВт) должна полностью соответствовать требованиям двигателя: недостаточная мощность не провернет коленвал в мороз, а избыточная создаст ударные нагрузки на венец маховика.

Габаритные размеры и конфигурация посадочных мест обязаны совпадать с точностью до миллиметра. Несоответствие крепежных отверстий или угла установки приведет к перекосу, вибрациям и быстрому разрушению корпуса стартера или блока цилиндров.

Ключевые параметры для проверки

Номинальное напряжение (12В/24В)
Количество зубьев бендикса и модуль зацепления
Тип фланца крепления (геометрия и диаметр)
Расположение контактных выводов

Несовпадение параметра	Последствия
Мощность ниже нормы	Затрудненный пуск, перегрев обмоток
Неверное количество зубьев	Разрушение маховика и бендикса
Ошибка в посадочном фланце	Механическое напряжение, сколы блока

При наличии электронного блока управления (например, в системах Start-Stop) требуется совместимость протоколов связи. Взаимозаменяемость аналогов проверяется по каталогам производителей через VIN-код или параметрический поиск.

Особенности установки на дизель: Повышенная мощность

Дизельные двигатели требуют стартеров повышенной мощности из-за особенностей конструкции и рабочих процессов. Высокая степень сжатия (18-24 единицы против 9-12 у бензиновых моторов) создаёт значительное сопротивление при прокрутке коленвала. Это обусловливает необходимость в усиленном крутящем моменте для преодоления компрессии.

Топливная система Common Rail с высоким давлением впрыска также увеличивает нагрузку на стартер. Для эффективного запуска требуется длительная прокрутка (до нескольких секунд), чтобы топливный насос успел создать необходимое давление в рампе. Это исключает использование стандартных бензиновых моделей.

Конструктивные отличия дизельных стартеров

Усиленная обмотка - Медные провода большего сечения в электродвигателе для повышения крутящего момента
Мощные щёточные узлы - Увеличенные угольно-графитовые щётки, устойчивые к высоким токам
Утолщённые шестерни бендикса - Предотвращают сколы зубьев при контакте с маховиком дизеля
Термостойкие материалы - Корпус и компоненты, выдерживающие нагрев от работающего двигателя

Параметр	Бензиновый стартер	Дизельный стартер
Мощность	0.8-1.4 кВт	2.0-4.5 кВт
Потребляемый ток	80-150 А	180-600 А
Время непрерывной работы	До 10 сек	До 30 сек

Электрическая система автомобиля обязательно должна соответствовать характеристикам стартера. Установка требует:

Аккумулятора ёмкостью не менее 70-90 А·ч (для легковых авто)
Медных проводов сечением 25-35 мм² между АКБ и стартером
Исправных контактов массы на двигателе и кузове

Несоблюдение этих условий приводит к ускоренному износу компонентов, невозможности холодного пуска или полному отказу системы запуска. Особое внимание уделяется качеству втягивающего реле - его контакты должны выдерживать многократные высокие токи без пригорания.

Ошибка "злоупотребления": Короткие перерывы между попытками

Одна из самых распространённых ошибок водителей при проблемах с запуском двигателя – слишком частые и быстрые попытки включить стартер. Когда двигатель не заводится с первой попытки, естественной реакцией является немедленно повторить действие, часто с интервалом всего в пару секунд или даже меньше.

Эта практика, известная как "злоупотребление стартером", крайне негативно сказывается на его состоянии и ресурсе. Повторные включения без достаточного перерыва не дают деталям стартера остыть после предыдущей высоконагруженной работы.

Почему это вредно и к чему приводит

Стартер в момент запуска потребляет огромный ток (сотни ампер), что вызывает:

Сильный нагрев обмоток: Электрические обмотки (статора и ротора) очень быстро нагреваются под нагрузкой.
Термический стресс: Короткие перерывы не позволяют теплу рассеяться. Обмотки не успевают остыть до безопасной температуры перед следующим включением.

Последствия последовательных "горячих" запусков без пауз разрушительны:

Оплавление обмоток: Постоянный перегрев разрушает изоляцию на проводах обмоток. Это приводит к коротким замыканиям между витками или на "массу", резко снижая мощность стартера или полностью выводя его из строя.
Перегрев и деформация коллектора ротора: Коллекторные пластины, по которым скользят щетки, могут перегреться, посинеть и деформироваться, ухудшая контакт и искрящие.
Ускоренный износ щеток и коллектора: Искрение из-за плохого контакта на перегретом коллекторе быстро сжигает графитовые щетки и повреждает поверхность коллектора.
Перегрузка втягивающего реле: Силовые контакты внутри втягивающего реле, коммутирующие основной ток, также перегреваются и могут подгореть или "залипнуть".
Повреждение бендикса: Хотя основная нагрузка тепловая, механический удар при частом резком зацеплении и расцеплении с маховиком также увеличивает износ шестерни бендикса и его обгонной муфты.

Правильная методика при затрудненном запуске:

После неудачной попытки запуска (стартер крутил, но двигатель не завелся) обязательно выдержите паузу.
Минимальная рекомендуемая пауза между попытками – 30 секунд.
Если проблема не устранена после 2-3 попыток, дайте стартеру остыть не менее 2-5 минут перед следующей серией.
Если двигатель не схватывается вообще после нескольких секунд вращения стартера, прекратите крутить и ищите причину (топливо, зажигание, компрессия), а не мучайте стартер.

Дефекты вызывающие быстрый износ: Повернутый ключ зажигания

Удержание ключа зажигания в положении "старт" после запуска двигателя – критическая ошибка эксплуатации. При работающем моторе маховик вращается с высокой скоростью (800-3000 об/мин), тогда как бендикс стартера механически сцеплен с ним через венец.

Принудительное вращение шестерни бендикса маховиком при включенном стартере вызывает экстремальные нагрузки. Ведущая обгонная муфта бендикса не рассчитана на передачу крутящего момента в обратном направлении – от маховика к стартеру.

Основные последствия длительного удержания ключа

Разрушение обгонной муфты: Специальные ролики внутри бендикса деформируются или заклинивают, лишая муфту функции свободного хода.
Износ венца маховика: Шестерня стартера, вращаемая маховиком на высокой скорости, истирает зубья венца как абразив.
Механическое разрушение якоря: Ротор стартера, раскручиваемый маховиком вместо электромотора, может достигать критических оборотов свыше 10 000 об/мин.

Механизм повреждения: При превышении оборотов центробежные силы разрывают обмотки якоря или ломают коллекторные пластины. Одновременно происходит оплавление щеточного узла и контактов втягивающего реле из-за перегрузки по току.

Компонент	Тип повреждения	Причина
Бендикс	Заклинивание муфты	Перегрузка обратным моментом
Венец маховика	Сколы зубьев	Ударное трение на высоких оборотах
Якорь	Разрушение обмотки	Центробежные силы

Важно: Современные автомобили с системой Start-Stop автоматически отключают стартер после запуска, но в моделях без этой функции последствия проявляются уже через 5-7 секунд удержания ключа. Характерный признак неисправности – металлический скрежет под капотом после пуска мотора.

Работа при низком заряде АКБ: Риск сгорания обмоток

При недостаточном напряжении от аккумулятора стартер не может развить необходимую частоту вращения для запуска двигателя. Вместо быстрого прокручивания коленвала возникает ситуация, когда якорь вращается медленно или с рывками. Это приводит к резкому снижению противо-ЭДС (электродвижущей силы) в обмотках якоря и статора.

Закон Ома (I = U/R) показывает, что при падении напряжения (U) ток (I) в цепи стремится возрасти для преодоления сопротивления (R). Однако медленное вращение якоря не создает достаточной противо-ЭДС, которая в нормальных условиях ограничивает ток. В результате ток в обмотках может превысить расчетные значения в 2-3 раза.

Последствия перегрузки

Продолжительное воздействие сверхтока вызывает критический перегрев обмоток из-за джоулевых потерь (Q = I²×R×t). Температура достигает значений, при которых:

Изоляция проводов обугливается и теряет диэлектрические свойства
Возникают межвитковые замыкания
Происходит оплавление медных проводников

Типичные признаки сгоревших обмоток:

Запах гари при попытке запуска
Потемнение или вздутие лаковой изоляции
Нулевое сопротивление между соседними пластинами коллектора
Короткое замыкание на корпус (пробой на массу)

Фактор риска	Влияние на стартер
Напряжение АКБ < 9.5В	Рост тока > 600А (против нормы 200-350А)
Продолжительность прокрутки > 10 сек	Температура обмоток > 180°C (критическая точка изоляции)
Повторные попытки без паузы	Кумулятивный тепловой удар

Для предотвращения повреждений категорически не рекомендуется долго крутить стартер при севшем аккумуляторе. Если двигатель не запустился после 2-3 попыток по 5 секунд, следует искать причину неисправности или заряжать АКБ.

Проблемы в мороз: Загустевшая смазка и сопротивление

При отрицательных температурах моторное масло и трансмиссионные смазки резко увеличивают вязкость, превращаясь в густую массу. Это создает критическое механическое сопротивление при попытке стартера провернуть коленчатый вал двигателя. Подшипники скольжения, поршневые кольца и другие подвижные элементы требуют значительно большего усилия для преодоления трения, что многократно повышает нагрузку на стартер.

Электрическое сопротивление цепи также возрастает из-за охлаждения проводки и окисленных контактов, снижая эффективную мощность системы запуска. Одновременно аккумулятор теряет 30-50% емкости на морозе, неспособный обеспечить необходимый пусковой ток. В результате стартер либо вращает вал с недостаточной скоростью, либо полностью блокируется загустевшей смазкой, вызывая характерный "тяжелый" звук работы.

Ключевые факторы сопротивления

Источник проблемы	Влияние на стартер
Моторное масло	Увеличение крутящего момента для прокрутки на 200-400%
Смазка редуктора стартера	Затруднение работы бендикса и шестерен
Окисленные клеммы АКБ	Падение напряжения на 1.5-2В при пуске
Закоксованные щетки	Снижение КПД электродвигателя на 15-30%

"Прикуривание": Правильное подключение проводов для защиты

Неправильное подключение проводов при "прикуривании" может вызвать резкий скачок напряжения, способный повредить электронные блоки управления (ЭБУ), генератор, стартер или сам аккумулятор. Особенно опасны ошибки с полярностью или искрение при контакте с клеммами.

Корректная последовательность действий минимизирует риски и обеспечивает безопасный пуск двигателя. Ключевой принцип – избегать замыкания цепи до полного подключения и начинать соединение с "мертвого" аккумулятора, а заканчивать на массе автомобиля-донора.

Пошаговая инструкция подключения

Подготовка: Заглушите двигатель автомобиля-донора. Убедитесь, что провода не касаются движущихся частей.
Плюсовая клемма разряженного АКБ (+): Красный провод закрепите на "+" разряженной батареи.
Плюсовая клемма донорского АКБ (+): Второй конец красного провода подключите к "+" исправного аккумулятора.
Минусовая клемма донорского АКБ (-): Черный провод закрепите на "-" исправной батареи.
Масса на реципиенте (не на АКБ!): Второй конец черного провода присоедините к неокрашенной металлической детали двигателя или кузова (например, болт подвески) автомобиля с разряженным АКБ. Избегайте контакта с клеммой "-" разряженной батареи.

Процедура отключения после запуска

Снимите черный провод с массы запущенного автомобиля.
Отсоедините черный провод с "-" клеммы донорского АКБ.
Снимите красный провод с "+" донорского АКБ.
Снимите красный провод с "+" запущенного автомобиля.

Важно: Не глушите двигатель автомобиля-донора во время "прикуривания". После запуска дайте двигателю реципиента поработать 10-15 минут для подзарядки АКБ.

Профилактический уход: Удаление грязи и проверка соединений

Скопление грязи, масляных пятен и дорожных реагентов на корпусе стартера нарушает теплоотвод и провоцирует коррозию. Регулярная очистка сухой щеткой или сжатым воздухом предотвращает перегрев обмоток и замыкание контактов. Особое внимание уделите вентиляционным отверстиям на корпусе – их засор снижает эффективность охлаждения.

Ослабление или окисление клеммных соединений – частая причина отказа стартера. Проверяйте плотность прилегания контактов на силовом проводе от аккумулятора и управляющем кабеле от замка зажигания. Зачищайте окисленные клеммы мелкозернистой наждачной бумагой и обрабатывайте токопроводящей смазкой для предотвращения образования налета.

Ключевые процедуры при обслуживании

Механическая очистка: Удаление крупных загрязнений щеткой перед обработкой сжатым воздухом
Контроль контактов: Проверка фиксации гаек на тяговом реле и болтов крепления проводов
Диагностика изоляции: Визуальный осмотр кабелей на предмет трещин и оплавлений

Элемент	Частота проверки	Инструменты
Корпус стартера	Каждые 10 000 км	Щетка, воздушный компрессор
Электрические соединения	Каждое ТО	Ключ на 10/13 мм, наждачная бумага

Отсоедините минусовую клемму аккумулятора перед началом работ
Очистите стартер от поверхностных загрязнений сухим методом
Затяните с усилием 8-12 Н∙м крепления силовых проводов
Нанесите диэлектрическую смазку на клеммы после сборки

Средний ресурс: От 100 до 200 тысяч км пробега

Данный диапазон является усреднённым показателем для современных стартеров, но реальная долговечность узла сильно варьируется. На продолжительность жизни влияют качество изготовления детали, интенсивность эксплуатации автомобиля, климатические условия и соблюдение правил запуска двигателя.

Решающую роль играет состояние смежных систем: разряженный аккумулятор повышает нагрузку на втягивающее реле, а проблемы с топливоподачей или зажиганием вынуждают многократно крутить двигатель. Короткие поездки с частыми пусками сокращают ресурс быстрее, чем длительные перемещения.

Факторы, снижающие ресурс стартера

Механический износ:
- Стирание щёток коллектора
- Заклинивание бендикса
- Деформация втулок вала
Электрические неисправности:
- Подгорание контактов реле
- Замыкание витков обмотки
- Окисление силовых проводов

Симптомы износа	Возможные последствия
Задержка срабатывания при повороте ключа	Полный отказ втягивающего реле
Металлический скрежет при запуске	Разрушение зубьев бендикса или венца маховика
Щелчки без вращения коленвала	Пробой обмотки или потеря контакта

Важно: Превышение порога в 200 тыс. км не гарантирует поломку – многие стартеры работают дольше при бережной эксплуатации. Критично своевременно реагировать на первые признаки неисправности: замедленное вращение коленвала или посторонние шумы.

Перспективы: Тенденция к системам "старт-стоп" и их влияние

Системы "старт-стоп" автоматически глушат двигатель при кратковременных остановках (светофор, пробка) и мгновенно запускают его при нажатии на педаль сцепления или отпускании тормоза. Это требует принципиальных изменений в конструкции стартера: обычные узлы не выдержат многократных циклов запуска в течение поездки.

Для таких систем разработаны усиленные стартеры с улучшенными характеристиками. Их обмотки выполняются толстым медным проводом для снижения сопротивления, щёточный узел усиливается, а шестерня бендикса изготавливается из высокопрочных сплавов. Это минимизирует износ и обеспечивает до 500 000 циклов срабатывания.

Ключевые изменения и последствия

Распространение технологии повлекло за собой:

Интеграцию со смежными системами: Стартер синхронизируется с датчиками АКБ, генератором и ЭБУ двигателя для контроля заряда и момента запуска.
Появление реверсивных генераторов-стартеров: В гибридах стартер объединяют с генератором в единый узел (RSG), работающий в обоих направлениях.
Рост требований к АКБ: Используются AGM или EFB-батареи, устойчивые к глубоким разрядам при частых запусках.

Технологический сдвиг выражается в переходе на 48-вольтовые сети в mild-hybrid системах. Это позволяет применять более мощные стартер-генераторы (BSG), которые не только запускают ДВС, но и кратковременно помогают ему крутящим моментом.

Тип системы	Особенности стартера	Преимущества
Базовый "старт-стоп"	Усиленная конструкция, термостойкость	Снижение расхода топлива на 5-8%
Mild-hybrid (48V)	Стартер-генератор (BSG), ременной привод	Поддержка ДВС, рекуперация энергии
Full-hybrid	Высоковольтный мотор-генератор	Движение на электротяге, бесшумный запуск

Эволюция продолжается: в перспективе стартеры заменятся интегрированными стартер-генераторами, работающими напрямую с маховиком. Это сократит время запуска до 0.2 секунды и повысит плавность работы системы.

Список источников

Для подготовки статьи о стартере автомобиля использовались специализированные технические и справочные материалы, посвящённые устройству и обслуживанию автомобильных систем. Эти источники содержат детальную информацию о конструкции, принципе работы и основных неисправностях данного узла.

Особое внимание уделялось современным руководствам по ремонту и учебным пособиям для автотехников, где разбираются актуальные модели стартеров, включая их электрические схемы и особенности взаимодействия с другими элементами пусковой системы.

Автомобильные справочники Bosch (разделы по электрооборудованию и пусковым системам)
Учебное пособие: "Устройство автомобиля" под ред. В.К. Вахламова
Техническая документация производителей стартеров (Valeo, Denso, Delco Remy)
Руководства по эксплуатации и ремонту автомобилей (Haynes, Autodata)
Специализированные автомобильные энциклопедии (разделы "Электрооборудование двигателя")
Публикации в профильных журналах ("За рулём", "Авторевю")
Материалы курсов технических вузов по дисциплине "Автотракторное электрооборудование"
