Что такое коммутатор в авто, где он находится и как работает

Статья обновлена: 18.08.2025

Коммутатор – электронный компонент системы зажигания бензиновых двигателей, заменяющий механические прерыватели. Он управляет подачей тока в первичную обмотку катушки зажигания.

Устройство получает сигналы от датчиков распределителя или магнитного датчика, размыкая и замыкая цепь катушки. Это создает высоковольтные импульсы во вторичной обмотке для образования искры на свечах в строго заданные моменты времени.

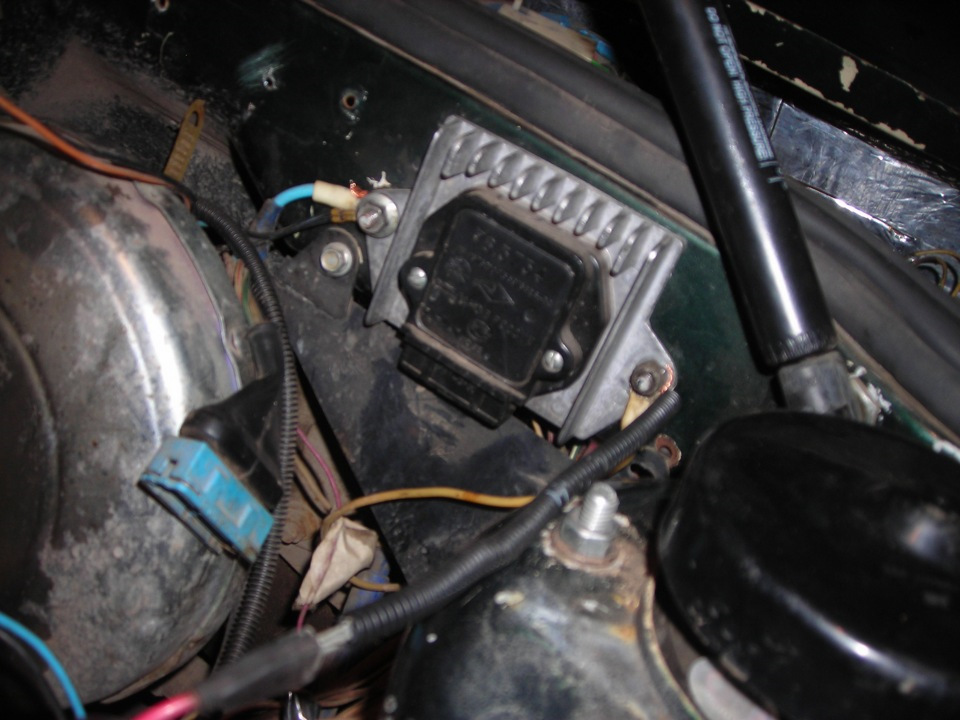

В автомобилях коммутатор обычно расположен под капотом: на крыле, корпусе распределителя зажигания, моторном щите или рядом с катушкой зажигания. Точное местоположение зависит от модели и конструкции системы зажигания.

Основное назначение в системе зажигания

Коммутатор выполняет функцию электронного прерывателя тока в первичной цепи катушки зажигания. Он заменяет механические контакты прерывателя-распределителя, управляя моментом размыкания цепи на основе сигналов от датчиков.

Главная задача устройства – формирование высоковольтных импульсов в катушке зажигания путём резкого отключения тока в первичной обмотке. Это обеспечивает своевременное искрообразование на свечах цилиндров двигателя в соответствии с порядком работы и углом опережения зажигания.

Ключевые функции в системе

• Управление первичной цепью катушки: Коммутатор подаёт и прерывает ток низкого напряжения (12В) на первичную обмотку катушки по команде контроллера или датчика Холла
• Точное определение момента искрообразования: Синхронизирует размыкание цепи с положением коленчатого вала через сигналы датчиков
• Регулировка энергии искры: Контролирует время накопления тока в катушке (время накопления энергии) для стабильного искрообразования на всех режимах работы ДВС
• Защита компонентов: Обеспечивает безопасное отключение тока при перегрузках и коротких замыканиях

Без коммутатора система зажигания не сможет преобразовать низкое напряжение бортовой сети в высоковольтный разряд (15-30 кВ), необходимый для воспламенения топливно-воздушной смеси в цилиндрах.

Ключевые компоненты внутри устройства

Внутри корпуса коммутатора располагаются сложные электронные схемы, обеспечивающие прерывание и восстановление тока в первичной обмотке катушки зажигания. Эти компоненты работают синхронно с вращением коленвала, формируя импульсы высокого напряжения для свечей.

Основные функциональные элементы спрятаны под защитным кожухом и включают как аналоговые, так и цифровые модули. Точная компоновка зависит от модели (контактные или бесконтактные системы), но ключевые блоки остаются универсальными.

Структурные элементы коммутатора

Центральную роль играют три компонента:

• Силовой транзистор – выполняет непосредственное размыкание цепи катушки зажигания. Монтируется на радиатор для отвода тепла.
• Логическая микросхема (процессор) – обрабатывает сигналы от датчиков (Холла, индуктивного или др.), определяя момент искрообразования.
• Стабилизатор напряжения – защищает схему от скачков бортовой сети (12-14В), преобразуя входное напряжение до стабильных 5-9В.

Дополнительные элементы обеспечивают надёжность работы:

Компонент	Назначение
Конденсаторы	Подавление помех и сглаживание напряжения
Резисторы	Ограничение тока, формирование рабочих режимов
Диоды	Защита от обратных токов и ЭДС самоиндукции
Термопаста	Теплоотвод от силовых элементов к корпусу

В современных коммутаторах реализованы диагностические цепи, отслеживающие обрыв катушки или короткое замыкание. При критических неисправностях система переходит в аварийный режим или блокирует запуск двигателя.

Различия между транзисторным и тиристорным типом

Транзисторные коммутаторы функционируют как управляемые ключи, требующие постоянного сигнала от датчиков (например, Холла) для поддержания тока в первичной обмотке катушки зажигания. Принцип их работы основан на усилении слабого управляющего тока: при получении импульса от датчика транзистор открывается, пропуская ток через катушку, а при прекращении сигнала – мгновенно закрывается, вызывая искрообразование.

Тиристорные коммутаторы работают иначе: для включения им достаточно короткого управляющего импульса, после чего тиристор остается открытым до момента спада тока ниже критического уровня или изменения полярности напряжения. Такое поведение обусловлено лавинным процессом в полупроводниковой структуре, что исключает необходимость постоянного сигнала управления после отпирания.

Ключевые отличия

Критерий	Транзисторный	Тиристорный
Принцип управления	Требует непрерывного управляющего сигнала для удержания в открытом состоянии	Блокируется только при изменении полярности или снижении тока ниже порога
Скорость переключения	Высокая (до 300 Гц), подходит для современных двигателей	Ограничена частотой (до 150 Гц), неэффективна на высоких оборотах
Энергопотребление	Низкое в закрытом состоянии	Повышенное из-за особенностей закрытия
Совместимость с системами	Используется в электронных и микропроцессорных системах зажигания	Применялся в устаревших контактно-транзисторных схемах
Надежность	Устойчив к перегрузкам, сложная конструкция	Чувствителен к коротким замыканиям, простая элементная база

Связь с датчиком Холла

Коммутатор в автомобильной системе зажигания напрямую взаимодействует с датчиком Холла, который выполняет функцию задающего элемента. Этот датчик монтируется в трамблёре и генерирует электрические импульсы при вращении распределительного вала. Каждый импульс соответствует моменту, когда магнитный шторка проходит через чувствительный элемент датчика, фиксируя положение коленчатого вала двигателя.

Полученные от датчика Холла сигналы служат для коммутатора точной командой на размыкание первичной цепи катушки зажигания. Без этой синхронизации невозможно обеспечить своевременное образование искры на свечах. Отказ датчика Холла или нарушение целостности соединительных проводов приводит к полному прекращению работы системы зажигания, так как коммутатор лишается управляющих сигналов.

Принцип взаимодействия

Алгоритм совместной работы включает следующие этапы:

1. Датчик Холла определяет прохождение металлической шторки ротора трамблёра через магнитное поле.
2. Формируется прямоугольный импульс напряжения, передаваемый по трём проводам:
   • «+» питания (обычно +12В)
   • «–» массы
   • Сигнальный провод к коммутатору
3. Коммутатор анализирует частоту и продолжительность импульсов, рассчитывая оптимальный момент отсечки тока в первичной обмотке катушки.
4. При получении сигнала силовой транзистор внутри коммутатора мгновенно разрывает цепь, вызывая высоковольтный разряд во вторичной обмотке.

Критически важными параметрами являются:

Зазор между датчиком и шторкой	0.3–0.5 мм (регулируется прокладками)
Амплитуда сигнала	не менее 3 В при 12В питания
Частота импульсов	пропорциональна оборотам двигателя

Нарушение этих параметров вызывает сбои в формировании искры, что проявляется как неустойчивая работа двигателя или полная остановка. Диагностика цепи выполняется осциллографом или путём замера сопротивления проводки между датчиком Холла и разъёмом коммутатора.

Интеграция с распределителем зажигания

Коммутатор в классических контактных и бесконтактных системах зажигания физически и функционально интегрирован с распределителем зажигания (трамблёром). Эта связь обеспечивает синхронизацию момента искрообразования с положением коленчатого вала двигателя. Датчик распределителя (магнитный, оптический или Холла) передаёт коммутатору сигналы о текущем положении вала, что позволяет точно определять время подачи напряжения на катушку зажигания.

Механический привод распределителя напрямую соединён с распредвалом двигателя, что гарантирует соответствие угла опережения зажигания тактам работы цилиндров. Коммутатор обрабатывает сигналы датчика и управляет первичной цепью катушки зажигания, формируя высоковольтные импульсы строго в заданные моменты времени. Отказ любого компонента этой связки приводит к полной остановке двигателя.

Ключевые особенности взаимодействия

Совместная работа узлов реализуется через:

• Электрическое соединение – провода между датчиком распределителя и входом коммутатора
• Механическую синхронизацию – шестерёнчатую или кулачковую передачу от распредвала
• Обратную связь – управляющий сигнал коммутатора на катушку зажигания

Компонент распределителя	Функция в интеграции
Бегунок (ротор)	Распределение ВВ-напряжения по свечным проводам
Контактная группа/датчик	Генерация импульсов для коммутатора
Центробежный регулятор	Корректировка угла опережения при изменении оборотов

Вакуумный регулятор в распределителе дополняет систему, автоматически изменяя угол опережения зажигания при колебаниях нагрузки на двигатель. Современные системы (DIS) исключают распределитель, передавая его функции электронному блоку управления и индивидуальным катушкам зажигания.

Взаимодействие с катушкой зажигания

Коммутатор управляет первичной цепью катушки зажигания, разрывая и восстанавливая подачу напряжения от аккумулятора. При получении сигнала от датчика положения коленчатого вала или распределителя зажигания, коммутатор мгновенно прекращает ток через первичную обмотку катушки. Это вызывает резкий спад магнитного поля, что индуцирует высокое напряжение (15-30 кВ) во вторичной обмотке.

Точность момента разрыва цепи напрямую влияет на своевременность искрообразования. Современные коммутаторы используют транзисторные ключи (например, IGBT) для быстрого переключения тока под управлением ЭБУ двигателя. Для защиты от скачков напряжения параллельно первичной обмотке устанавливается демпфирующий диод.

Ключевые аспекты взаимодействия

Этапы работы цикла:

1. Формирование управляющего импульса от контроллера на базе данных датчиков
2. Открытие силового транзистора в коммутаторе – ток течёт через первичную обмотку
3. Накопление энергии в магнитном поле катушки (длительность 1-10 мс)
4. Резкое отключение транзистора – коллапс магнитного поля
5. Генерация высоковольтного импульса во вторичной обмотке

Критические параметры:

• Скорость переключения транзистора (минимизация потерь)
• Точность синхронизации с положением валов (±1°)
• Защита от перегрева и КЗ через термокомпенсацию
• Стабильность энергии искры при изменении напряжения бортовой сети

Параметр	Влияние на систему зажигания
Длительность импульса	Определяет энергию искры и стабильность на высоких оборотах
Скорость среза тока	Влияет на крутизну фронта высокого напряжения
Амплитуда первичного тока	Зависит от сопротивления обмотки и напряжения АКБ

Общая схема включения в электроцепь

Коммутатор интегрируется в первичную цепь системы зажигания между источником питания и катушкой зажигания. Он выполняет функцию электронного ключа, разрывающего и замыкающего цепь первичной обмотки катушки в строго заданные моменты времени. Основные точки подключения коммутатора: силовой вход от аккумулятора через замок зажигания, выход на первичную обмотку катушки зажигания и управляющие сигналы от датчиков.

Типовая схема включает последовательное соединение компонентов: источник питания → замок зажигания → коммутатор → первичная обмотка катушки → "масса". Параллельно к выводам питания коммутатора подключается конденсатор для подавления помех. Управляющие контакты коммутатора соединяются с датчиком положения коленвала (индуктивным, Холла или оптическим) и модулем управления двигателем (в системах с ЭБУ).

Ключевые элементы цепи

• Силовой канал: Клемма "+12В" → предохранитель → реле зажигания → вход питания коммутатора
• Выход на катушку: Выходной терминал коммутатора → первичная обмотка катушки → "масса"
• Управление:
  • Сигнальный провод от датчика положения
  • Провод коррекции угла опережения (от ЭБУ в инжекторных системах)
• Защита: Внешний радиатор охлаждения силовых транзисторов

Тип подключения	Компоненты цепи	Функция коммутатора
Питание	Аккумулятор → Замок зажигания → Предохранитель	Получение стабилизированного +12В
Силовой выход	Клемма SW → Первичная обмотка катушки	Коммутация тока до 10А
Управление	Датчик положения → Сигнальный разъем	Синхронизация искрообразования

Принцип работы цепи: При получении сигнала от датчика коммутатор мгновенно размыкает силовую цепь. Это вызывает коллапс магнитного поля в катушке и генерацию высокого напряжения во вторичной обмотке. После формирования искры устройство замыкает цепь для накопления энергии в катушке к следующему циклу. В современных системах длительность импульса и угол опережения регулируются ЭБУ через отдельный управляющий провод.

Типовое расположение коммутатора в подкапотном пространстве

В большинстве автомобилей с контактной или бесконтактной транзисторной системой зажигания коммутатор монтируется в подкапотном пространстве для обеспечения эффективного охлаждения и минимизации длины высоковольтных проводов. Его крепят на неподвижных элементах кузова или моторного щита, защищая от прямого контакта с подвижными деталями двигателя, влагой и грязью.

Точное положение варьируется в зависимости от производителя и модели, но всегда предусматривает доступность для замены и диагностики. Типовые точки установки включают:

• Внутренняя поверхность крыльев (чаще левого)
• Верхняя часть моторного щита (перегородка между салоном и двигателем)
• Кронштейны возле блока цилиндров или распределителя зажигания
• Зона крепления аккумуляторной батареи или блока предохранителей

Тип системы зажигания	Характерное расположение
Бесконтактная (датчик Холла)	Рядом с трамблером или катушкой зажигания
Микропроцессорная (ЭСУД)	В едином блоке с контроллером ЭБУ
Устаревшая контактная	На лонжероне подкапотного пространства

При поиске следует ориентироваться на прямоугольный металлический корпус с ребрами охлаждения, к которому подходит жгут проводов от датчиков и катушки зажигания. В современных авто модуль часто интегрирован в блок управления двигателем или объединен с катушкой (катушечный модуль), что исключает его как отдельный элемент.

Монтаж на крыле или кузове авто

Коммутатор крепится на крыло или кузов автомобиля преимущественно для обеспечения эффективного отвода тепла, выделяемого при работе. Металлическая поверхность выступает в роли естественного радиатора, предотвращая перегрев электронных компонентов устройства, что критично для стабильной работы системы зажигания.

Место установки выбирается с учетом минимального расстояния до катушки зажигания и датчика Холла/датчика положения коленвала для сокращения длины высоковольтных проводов. Это снижает потери энергии и помехи. Обязательно обеспечивается защита от прямого попадания воды, грязи и вибраций – часто коммутатор размещают под капотом в верхней части колесной арки или на перегородке моторного щита.

Ключевые требования к монтажу

• Чистота поверхности: Тщательно зачистите место крепления от ржавчины, грязи и краски для максимального теплового контакта.
• Защита от коррозии: Нанесите тонкий слой термопроводящей пасты или специальной токопроводящей смазки между корпусом коммутатора и кузовом.
• Надежная фиксация: Используйте штатные крепежные отверстия корпуса. Затягивайте болты/саморезы с усилием, исключающим вибрацию, но без деформации корпуса.

Важно: Корпус коммутатора должен иметь непосредственный металлический контакт с кузовом. Крепление через пластиковые прокладки, толстый слой герметика или краски недопустимо – это нарушает теплоотвод и электрический "массовый" контакт. Используйте только штатные крепежные отверстия устройства.

Фиксация возле трамблера в карбюраторных моделях

В карбюраторных моделях автомобилей, особенно классических ВАЗ ("Жигули", "Нива", "Волга" ГАЗ-24), Москвич и многих других, коммутатор зажигания очень часто располагается непосредственно на корпусе распределителя зажигания (трамблера) или крепится в непосредственной близости от него на кронштейне кузова или двигателя. Это расположение является наиболее типичным и конструктивно обоснованным для таких систем.

Такая фиксация обусловлена необходимостью максимально сократить длину высоковольтных проводов между катушкой зажигания, коммутатором и трамблером, а также проводов управления коммутатором (от датчика Холла/индукционного датчика внутри трамблера). Минимизация длины этих проводов критически важна для снижения электрических потерь, помех и обеспечения четкой синхронизации работы системы зажигания.

Способы крепления и особенности

Конкретный способ фиксации коммутатора возле трамблера может различаться в зависимости от модели автомобиля:

• Непосредственно на трамблере: Наиболее распространенный вариант. Коммутатор крепится к корпусу распределителя зажигания с помощью одного или двух винтов через специальные монтажные отверстия. Между коммутатором и корпусом трамблера часто устанавливается теплопроводящая паста или прокладка для улучшения отвода тепла.
• На кронштейне трамблера: В некоторых конструкциях к корпусу трамблера приварен или прикручен специальный кронштейн (пластина), к которому уже крепится сам коммутатор.
• На кронштейне кузова/двигателя рядом: Коммутатор может быть закреплен на отдельном кронштейне, который жестко прикреплен к блоку цилиндров двигателя или кузову в непосредственной близости от трамблера (в радиусе 10-30 см). Соединение с трамблером и катушкой осуществляется короткими жгутами проводов.

Ключевые преимущества и следствия такого расположения:

Преимущество	Описание
Минимизация помех	Короткие провода от датчика в трамблере к коммутатору менее подвержены наводкам от других систем автомобиля, что обеспечивает стабильность сигнала управления.
Снижение потерь	Укороченные силовые цепи (коммутатор-катушка-трамблер) уменьшают падение напряжения и потери энергии, особенно важные для создания мощной искры.
Простота монтажа/демонтажа	Коммутатор, закрепленный на трамблере, обычно снимается и устанавливается вместе с ним или легко доступен при его снятии.
Организация проводов	Жгуты проводов системы зажигания получаются компактными и легко фиксируются.

Важно помнить: Несмотря на близость к двигателю, место крепления коммутатора должно обеспечивать достаточный теплоотвод. Перегрев – частая причина выхода коммутатора из строя. Теплопроводящая паста под корпусом и свободная циркуляция воздуха вокруг него обязательны. Также место крепления должно быть защищено от прямого попадания воды и грязи, хотя полная герметизация редко возможна.

Расположение возле блока цилиндров

Коммутатор в большинстве автомобилей с классической бесконтактной системой зажигания устанавливается в моторном отсеке. Его крепят непосредственно на кузове или на лонжероне в непосредственной близости от блока цилиндров двигателя.

Такое расположение обусловлено необходимостью минимизировать длину проводов, идущих к катушке зажигания и датчику Холла (или другому датчику положения вала). Это снижает риск появления помех и потерь сигнала, критичных для точного формирования импульсов высокого напряжения.

Особенности монтажа

• Тепловое воздействие: Корпус коммутатора проектируется с учетом нагрева от двигателя, но часто имеет ребра охлаждения для отвода тепла.
• Защита от влаги и грязи: Размещение в подкапотном пространстве требует надежной герметизации разъемов и корпуса.
• Типовые точки крепления:
  • На кронштейне у блока цилиндров (часто со стороны трамблера)
  • На перегородке моторного щита
  • На крыле автомобиля рядом с блоком

Преимущества расположения	Недостатки расположения
Короткие высоковольтные цепи	Подверженность вибрациям
Упрощение схемы подключения	Воздействие высоких температур
Лёгкий доступ для диагностики/замены	Риск загрязнения и коррозии контактов

Для точного определения места установки конкретной модели необходимо сверяться с руководством по ремонту автомобиля, так как позиция может отличаться даже в рамках одного производителя. Часто коммутатор маскируется другими узлами или проводкой.

Связь места установки с системой охлаждения

Коммутатор (электронный прерыватель-распределитель зажигания) в процессе работы выделяет значительное количество тепла из-за протекания сильных токов через силовые транзисторы. Этот нагрев критичен для его надежности и долговечности, так как перегрев приводит к выходу из строя полупроводниковых элементов и деградации паяных соединений.

По этой причине место установки коммутатора всегда выбирается с учетом эффективного теплоотвода. Конструктивно он монтируется либо непосредственно на металлические поверхности кузова или двигателя (часто на радиатор или кронштейн), либо вблизи них. Металл выступает в роли пассивного радиатора, отводящего тепло от корпуса устройства в окружающую среду за счет теплопроводности и конвекции воздуха.

Факторы влияния системы охлаждения на монтаж

• Близость к вентилируемым зонам: Коммутатор часто размещают в местах с естественным обдувом (например, около радиатора основной системы охлаждения двигателя, за бампером) или на пути движения встречного воздуха.
• Использование металлических масс: Крепление "спинкой" к большой металлической детали кузова или двигателя (корпусу распределителя зажигания, кронштейну подкапотного пространства) обеспечивает рассеивание тепла через металл.
• Изоляция от источников тепла: Стараются избегать установки вблизи сильно нагревающихся агрегатов (выпускной коллектор, турбина), чтобы не усугублять тепловую нагрузку.
• Защита от влаги при сохранении вентиляции: Хотя место должно способствовать охлаждению, его защищают от прямого попадания воды и грязи, которые могут повредить электронику или ухудшить теплоотдачу.

Таким образом, место установки коммутатора является компромиссом между требованиями эффективного охлаждения, защищенности от внешних воздействий и удобства подключения к высоковольтной катушке зажигания и датчикам.

Крепление на радиаторах для отвода тепла

Коммутатор в процессе работы генерирует значительное количество тепла из-за прохождения больших токов через силовые транзисторы. Для предотвращения перегрева и выхода из строя корпус электронного модуля плотно фиксируется на металлическом радиаторе. Алюминиевые или медные ребра теплоотвода многократно увеличивают площадь контакта с воздухом, ускоряя охлаждение полупроводниковых элементов.

Крепление осуществляется винтами через монтажные отверстия в плате коммутатора, обеспечивая механическую стабильность и максимальный прижим. Между корпусом микросхемы и поверхностью радиатора обязательно наносится слой термопасты или устанавливается термопрокладка. Эти материалы заполняют микронеровности, устраняют воздушные прослойки и существенно улучшают теплопередачу за счет высокой теплопроводности.

Критичные аспекты монтажа

• Расположение в подкапотном пространстве: радиатор устанавливается в зоне естественного обдува (например, возле вентилятора охлаждения или на пути встречного воздуха)
• Целостность термоинтерфейса: замена термопасты при обслуживании для предотвращения "высыхания" и потери свойств
• Защита от коррозии: анодирование/покраска алюминиевых радиаторов для сохранения теплоотдачи
• Вибрационная устойчивость: применение пружинных или зубчатых шайб под крепежными винтами

Проверка цепи питания коммутатора мультиметром

Отсоедините разъем коммутатора и включите мультиметр в режим измерения постоянного напряжения (DCV) с пределом 20 В. Убедитесь в исправности предохранителей, отвечающих за систему зажигания, и достаточном заряде АКБ перед началом проверки.

Подключите черный щуп мультиметра к "массе" автомобиля (кузов, минусовая клемма АКБ). Красный щуп соедините с контактом питания в разъеме коммутатора (обычно красный или красно-черный провод). Включите зажигание в положение "ON" без запуска двигателя.

Интерпретация показаний

Показания	Диагностика
11.8–12.6 В	Нормальное напряжение питания
0 В	Обрыв цепи, перегорел предохранитель
Менее 11 В	Проблемы с АКБ, окисление контактов

Дополнительные проверки при отклонениях:

1. Прозвоните цепь от АКБ до коммутатора:
   • Проверьте целостность провода питания
   • Убедитесь в отсутствии коррозии в разъемах
2. Проверьте реле зажигания:
   • Щелчок при включении зажигания
   • Напряжение на управляющем контакте
3. Измерьте падение напряжения на участках цепи:
   • Более 0.5 В указывает на плохой контакт

После устранения неполадок повторите замер. Убедитесь, что напряжение стабильно при включенном зажигании и не просаживается при добавлении нагрузки (например, включении фар).

Анализ напряжения на клеммах

Проверка напряжения на клеммах коммутатора выполняется мультиметром для диагностики его работоспособности. Ключевые точки измерения: питание (+12В), масса (GND), вход управляющего сигнала от датчика (Trigger) и выход на катушку зажигания (Coil). Замеры проводятся при включенном зажигании и работающем двигателе.

Нормальные показатели: питающая клемма должна показывать 11.5-14В относительно массы автомобиля. Напряжение на входной клемме (Trigger) меняется импульсно в зависимости от типа датчика (Холла, индуктивного). Отклонения от эталонных значений указывают на проблемы в цепи.

Клемма	Нормальное напряжение	Возможные неисправности при отклонениях
Питание (+B)	12-14 В	Обрыв цепи, неисправность реле, окисление контактов
Масса (GND)	0 В	Плохой контакт с кузовом, коррозия
Вход (Trigger)	Импульсы 0.3-12 В (в зависимости от датчика)	Неисправность датчика, обрыв проводов
Выход (Coil)	Импульсы 0-12 В	Внутренняя поломка коммутатора

Критические признаки неисправности:

• Отсутствие +12В на питающей клемме: проверьте предохранитель, реле зажигания и целостность проводки
• Наличие напряжения на клемме массы: поиск короткого замыкания в цепи
• Постоянное напряжение на выходе (Coil) вместо импульсов: замена коммутатора

Диагностика импульсов датчика положения коленвала

Проверка импульсов ДПКВ выполняется при нестабильной работе двигателя, пропусках зажигания или полном отказе запуска. Основные инструменты диагностики – мультиметр с функцией записи осциллограмм или мотор-тестер, подключенный к сигнальному проводу датчика. Отсутствие или искажение импульсов напрямую влияет на формирование искры коммутатором, так как он синхронизирует работу катушки зажигания с положением коленвала.

Первичная проверка включает измерение сопротивления обмотки ДПКВ (типовые значения 500-900 Ом) и целостность проводки между датчиком, коммутатором и ЭБУ. Критически важно оценить величину воздушного зазора (0.5-1.5 мм) между сердечником датчика и зубьями задающего диска. Загрязнение металлической стружкой или смещение датчика приводят к прерыванию сигнала.

Анализ осциллограммы

Исправный индуктивный ДПКВ генерирует аналоговый сигнал переменного напряжения с такими характеристиками:

• Форма сигнала: синусоидальная или трапециевидная
• Амплитуда: не менее 0.5 В на холостом ходу
• Частота: пропорциональна оборотам двигателя
• Равномерность: отсутствие пропусков пиков

Типовые неисправности по осциллограмме:

Симптом	Возможная причина
Провалы амплитуды	Загрязнение датчика, биение задающего диска
Отсутствие сигнала	Обрыв цепи, замыкание на массу, неисправность ДПКВ
Неравномерная частота	Повреждение зубьев шкива коленвала

При обнаружении аномалий сигнала проверьте цепь экранирования провода ДПКВ – наводки от высоковольтных проводов искажают импульсы. Замените датчик при несоответствии параметров, предварительно убедившись в отсутствии люфта задающего диска и корректности монтажа. Важно: коммутатор игнорирует некорректные импульсы, что приводит к блокировке искрообразования.

Контроль сигнала на управляющем выводе

Управляющий вывод коммутатора принимает импульсный сигнал от датчика Холла или индукционного датчика, расположенного в трамблёре. Этот сигнал содержит информацию о текущем положении коленчатого вала двигателя и частоте его вращения, что критично для точного определения момента искрообразования.

Коммутатор непрерывно анализирует амплитуду, частоту и форму поступающих импульсов для корректной интерпретации данных. При обнаружении аномалий (например, пропусков импульсов или искажённой волны) система переходит в аварийный режим работы, предотвращая остановку двигателя.

Процесс обработки сигнала

Алгоритм обработки включает следующие этапы:

1. Фильтрация помех: подавление высокочастотных наводок от системы зажигания.
2. Формирование импульса: преобразование "сырого" сигнала в цифровой вид с чёткими фронтами.
3. Сравнение с эталоном: контроль длительности пауз между импульсами для выявления пропусков.

Параметр сигнала	Нормальное значение	Последствия отклонения
Частота импульсов	20–300 Гц (зависит от оборотов)	Неправильное опережение зажигания
Амплитуда напряжения	0.5–12 В (в зависимости от типа датчика)	Сбои в распознавании импульсов

Ключевая функция – синхронизация коммутатора с положением поршней: при прохождении поршнем ВМТ управляющий импульс инициирует разрыв первичной цепи катушки зажигания. Задержка более 2 мс между импульсом и искрой приводит к детонации и потере мощности.

Тестирование сопротивления изоляции

Тестирование сопротивления изоляции в автомобильном коммутаторе направлено на выявление дефектов изоляционного покрытия проводов и корпуса устройства. Эта процедура предотвращает утечки тока на массу автомобиля, короткие замыкания и пробои, которые нарушают работу системы зажигания. Проверка выполняется при диагностике нестабильного искрообразования, произвольных отключениях двигателя или визуальных повреждениях проводки.

Низкое сопротивление изоляции приводит к перегреву цепей, ложным срабатываниям электронных компонентов и выходу коммутатора из строя. Критичные значения указывают на старение изоляции, загрязнение контактов или механические повреждения обмоток катушки зажигания, связанных с коммутатором. Игнорирование проблемы может вызвать полный отказ системы зажигания.

Методика проведения теста

Для тестирования используется мегаомметр (тестер изоляции), генерирующий напряжение 500–1000 В. Порядок измерений:

1. Отсоедините коммутатор от разъёма и снимите клеммы АКБ.
2. Установите щупы прибора: один – на корпус коммутатора (масса), другой – на тестируемый контакт разъёма.
3. Зафиксируйте показания сопротивления для каждого контакта относительно массы.
4. Проверьте изоляцию между соседними контактами разъёма.

Нормативные значения сопротивления изоляции:

Состояние цепи	Минимальное сопротивление
Исправная изоляция	≥ 1 МОм
Критичная утечка	≤ 0.5 МОм

Важно: При показаниях ниже 0.5 МОм необходима замена проводов или коммутатора. Измерения проводятся при температуре +20±5°C – холодная изоляция может давать ложные результаты. Избегайте касания щупов во время теста: высокое напряжение мегаомметра опасно для жизни.

Как коммутатор формирует импульсы тока

Коммутатор получает сигналы от датчика положения коленчатого вала (датчика Холла или индуктивного). Эти сигналы соответствуют моменту прохождения поршнями верхней мертвой точки и требуемому углу опережения зажигания. Анализируя частоту и фазу импульсов датчика, коммутатор определяет точный момент для подачи высокого напряжения на свечи зажигания.

На основе полученных данных электронная схема коммутатора управляет силовым транзистором. Этот транзистор выполняет функцию электронного ключа в первичной цепи катушки зажигания. При открытии транзистора через первичную обмотку катушки начинает течь ток, накапливая энергию в магнитном поле. Закрытие транзистора происходит в строго рассчитанный момент, что вызывает резкое прерывание тока в первичной цепи.

Процесс формирования искры

Прерывание тока в первичной обмотке катушки зажигания приводит к коллапсу магнитного поля. Это стремительное изменение магнитного потока индуцирует высокое напряжение (15-30 кВ) во вторичной обмотке катушки. Полученный высоковольтный импульс по проводам подается на свечу зажигания соответствующего цилиндра, вызывая искровой разряд между ее электродами.

Ключевые параметры импульса:

• Длительность: Время открытого состояния транзистора, определяющее период накопления энергии.
• Момент прерывания: Точка закрытия транзистора, задающая угол опережения зажигания.
• Амплитуда: Зависит от скорости прерывания тока и характеристик катушки.

Состояние транзистора	Процесс в катушке	Результат
Открыт	Накопление энергии в магнитном поле (ток растет в первичной обмотке)	Подготовка к искрообразованию
Закрыт (резко)	Коллапс магнитного поля, индукция высокого напряжения во вторичной обмотке	Искра на свече зажигания

Современные коммутаторы также корректируют параметры импульсов в реальном времени, учитывая обороты двигателя, нагрузку и температуру через сигналы с датчиков ЭБУ. Это обеспечивает оптимальное искрообразование при любых режимах работы двигателя.

Этап накопления энергии в катушке

При замыкании контактов прерывателя или получении сигнала от датчика положения вала коммутатор подаёт напряжение с бортовой сети автомобиля на первичную обмотку катушки зажигания. Это приводит к формированию постоянного магнитного поля вокруг сердечника катушки. Электрический ток начинает протекать по виткам первичной обмотки, создавая условия для преобразования энергии.

Длительность этапа накопления (т.н. "время накопления энергии") строго контролируется электронной схемой коммутатора. Этот период определяется временем замкнутого состояния контактов или продолжительностью управляющего импульса в бесконтактных системах. За этот интервал в магнитном поле катушки аккумулируется критическая масса энергии, необходимая для последующего образования высоковольтного разряда.

Ключевые процессы при накоплении

• Рост силы тока в первичной цепи до расчётного значения (обычно 8-15 А)
• Формирование интенсивного магнитного потока вокруг сердечника
• Трансформация электрической энергии бортовой сети (12В) в энергию магнитного поля
• Контроль длительности фазы для оптимального насыщения сердечника

Параметр	Значение	Влияние на процесс
Напряжение питания	12-14.5 В	Определяет скорость нарастания тока
Сопротивление обмотки	0.3-3 Ом	Ограничивает максимальный ток
Время накопления	3-15 мс	Зависит от оборотов двигателя

Принцип прерывания первичной цепи

Коммутатор управляет размыканием и замыканием первичной цепи системы зажигания, синхронизируя этот процесс с положением коленчатого вала двигателя. Его ключевая задача – точно прервать ток, протекающий через первичную обмотку катушки зажигания в строго заданный момент времени.

При размыкании цепи исчезающее магнитное поле в сердечнике катушки индуцирует высокое напряжение во вторичной обмотке. Этот импульс передается через распределитель (или напрямую) на свечу зажигания соответствующего цилиндра, вызывая искру. Без прерывания тока в первичной цепи генерация высокого напряжения для искры была бы невозможна.

Ключевые аспекты работы

• Управление транзистором: Коммутатор содержит мощный выходной транзистор (или тиристор в устаревших системах), который выполняет роль электронного ключа в первичной цепи катушки зажигания.
• Синхронизация по датчикам: Момент прерывания определяется сигналами от датчиков положения коленвала/распредвала (индуктивных, Холла или оптических).
• Формирование искры: Чем быстрее происходит прерывание тока в первичной цепи, тем круче фронт спада магнитного потока и выше генерируемое во вторичной обмотке напряжение.

Состояние коммутатора	Действие в первичной цепи	Результат в катушке зажигания
Транзистор ОТКРЫТ	Ток течет через первичную обмотку	Накопление энергии в магнитном поле
Транзистор ЗАКРЫТ	Ток резко прерывается	Коллапс магнитного поля → Генерация высокого напряжения

Современные коммутаторы также регулируют время накопления энергии (длительность протекания тока в первичной обмотке) в зависимости от оборотов двигателя и нагрузки, обеспечивая стабильную искру на всех режимах работы. Это достигается изменением момента закрытия транзистора относительно сигнала датчика.

Момент генерации высокого напряжения

Коммутатор получает управляющий импульс от датчика положения коленвала (индуктивного, Холла или оптического), синхронизированный с ВМТ поршня целевого цилиндра. Этот сигнал обрабатывается электронной схемой коммутатора, которая определяет точный момент разрыва цепи первичной обмотки катушки зажигания. Транзисторный ключ внутри коммутатора мгновенно отключает ток, протекающий через первичную обмотку.

При обрыве тока в первичной цепи возникает резкий спад магнитного потока в сердечнике катушки зажигания. Согласно закону электромагнитной индукции, это индуцирует ЭДС во вторичной обмотке. За счёт коэффициента трансформации (соотношения витков 1:100) напряжение возрастает до 15-40 кВ. Высоковольтный импульс через распределитель или непосредственно подаётся на свечу зажигания, вызывая искровой разряд.

Ключевые параметры процесса

1. Точность синхронизации: Погрешность срабатывания ≤ 0.5° угла поворота коленвала
2. Скорость коммутации: Время отключения транзистора 1-10 микросекунд
3. Энергия искры: Зависит от силы тока в первичной цепи (5-15 А) и индуктивности катушки
4. Формирование фронта напряжения: Крутизна нарастания 100-200 В/мкс

Этап генерации	Физическое явление	Результат
Разрыв первичной цепи	Прерывание тока катушки	Коллапс магнитного поля
Индукция ЭДС	Закон Фарадея	Напряжение 300-400 В в первичной обмотке
Трансформация	Взаимоиндукция обмоток	Усиление до 15-40 кВ во вторичной цепи

Важно: Энергия искры пропорциональна квадрату силы тока в первичной обмотке перед разрывом, поэтому современные коммутаторы используют режим накопления тока с управляемой скважностью.

Роль задающих датчиков в работе модуля

Задающие датчики (ДПКВ, ДПРВ) формируют базовые сигналы о положении коленчатого и распределительного валов двигателя. Эти данные критичны для определения угла опережения зажигания и момента впрыска топлива. Без точной информации от датчиков электронный модуль не может синхронизировать работу систем с тактами двигателя.

Коммутатор использует сигналы датчиков для расчета времени размыкания первичной цепи катушки зажигания. Частота импульсов от датчика положения коленвала напрямую влияет на момент искрообразования, а датчик распредвала уточняет фазу (положение цилиндров). Нарушение их работы приводит к сбоям в формировании управляющих сигналов коммутатором.

Ключевые аспекты взаимодействия

• ДПКВ (индуктивный/датчик Холла): Фиксирует прохождение зубьев задающего диска на коленвале, определяя скорость вращения и ВМТ цилиндров.
• ДПРВ: Идентифицирует рабочий такт конкретного цилиндра, обеспечивая синхронизацию впрыска и зажигания.
• Преобразование сигнала: Коммутатор преобразует аналоговые/цифровые импульсы датчиков в управляющие команды для катушки зажигания.

При неисправности датчиков коммутатор переходит в аварийный режим (используя усредненные значения), что вызывает:пропуски зажигания, снижение мощности, повышенный расход топлива. Полный отказ приводит к невозможности запуска двигателя из-за отсутствия синхронизации.

Синхронизация с положением коленчатого вала

Коммутатор получает сигналы от датчика положения коленчатого вала (ДПКВ), установленного вблизи задающего диска на шкиве или маховике. Этот диск имеет специальные метки (зубья), включая пропуск для определения верхней мертвой точки (ВМТ). При вращении коленвала ДПКВ фиксирует прохождение меток, генерируя электрические импульсы, точно соответствующие угловому положению вала.

Импульсы ДПКВ передаются на коммутатор, который использует их для расчета момента размыкания первичной цепи катушки зажигания. Точность синхронизации критична: искра должна возникать в строго заданный момент такта сжатия каждого цилиндра, непосредственно перед ВМТ поршня. Коммутатор преобразует механическое положение коленвала в электрические команды управления катушкой, обеспечивая оптимальный угол опережения зажигания для текущих оборотов двигателя.

Ключевые аспекты синхронизации

1. Типы датчиков:
   • Индуктивные – генерируют сигнал за счет изменения магнитного поля
   • Холла – реагируют на пересечение магнитного поля металлическим зубцом
2. Функции коммутатора:
   • Расчет угла опережения зажигания по частоте импульсов ДПКВ
   • Адаптация момента искрообразования к нагрузке и оборотам двигателя
   • Формирование управляющего сигнала для отсечки тока в катушке

Параметр	Влияние на синхронизацию
Количество зубьев на диске	Определяет разрешающую способность системы (обычно 60-2 зубьев)
Расположение пропуска	Задает точку отсчёта для ВМТ первого цилиндра
Зазор ДПКВ-диск	Влияет на амплитуду сигнала (0.3-1.2 мм)

Временные характеристики искрообразования

Временные параметры искрообразования определяют синхронизацию момента возникновения искры относительно положения коленчатого вала и текущих режимов работы двигателя. Коммутатор формирует управляющие импульсы для катушки зажигания на основе сигналов от датчиков (распределителя зажигания, датчика Холла или индуктивного датчика), обеспечивая точное соответствие угла опережения зажигания требованиям двигателя.

Ключевыми характеристиками являются момент замыкания/размыкания первичной цепи катушки зажигания и длительность накопления энергии в магнитном поле. Эти параметры динамически корректируются коммутатором в зависимости от частоты вращения коленвала, нагрузки на двигатель, температуры и других факторов для поддержания оптимального искрообразования.

Основные параметры управления

Критически важные временные характеристики включают:

• Угол опережения зажигания (УОЗ) - момент искрообразования относительно ВМТ поршня, измеряемый в градусах поворота коленвала.
• Время накопления энергии (Dwell time) - период замкнутого состояния первичной цепи катушки (обычно 2-10 мс).
• Динамическая коррекция УОЗ - автоматическое увеличение угла опережения при росте оборотов двигателя.

Фактор влияния	Изменение временных параметров
Рост оборотов двигателя	Увеличение УОЗ, сокращение Dwell time
Повышение нагрузки	Уменьшение УОЗ для предотвращения детонации
Низкое напряжение АКБ	Увеличение Dwell time для компенсации

Современные электронные коммутаторы используют микропроцессоры для расчёта параметров по программным картам зажигания. Это позволяет адаптировать временные характеристики к конкретным условиям эксплуатации, обеспечивая:

1. Максимальную мощность двигателя
2. Минимальный расход топлива
3. Соблюдение экологических норм

Нарушение временных параметров (например, из-за неисправности датчиков или самого коммутатора) приводит к пропускам воспламенения, снижению мощности, детонации и повышенному расходу топлива.

Функция защиты от перегрузки по току

Коммутатор в системе зажигания автомобиля управляет подачей высокого напряжения на катушку зажигания, что требует прохождения значительных токов через его силовые транзисторы. При длительном включении зажигания без запуска двигателя, коротком замыкании в цепи катушки или обрыве высоковольтных проводов возникает риск перегрузки по току. Без защиты это приводит к мгновенному перегреву и выходу коммутатора из строя.

Для предотвращения повреждения в коммутатор интегрирована схема электронной защиты. Она постоянно отслеживает силу тока, протекающего через выходной каскад. При превышении заданного производителем порогового значения (обычно 7–9 А) схема автоматически разрывает цепь питания катушки на строго определенный временной интервал. Это позволяет транзисторам остыть, после чего коммутатор возобновляет работу в штатном режиме.

Принцип действия защиты

Защита реализована через следующие этапы:

1. Мониторинг тока: Датчик (шунт или токовое зеркало) измеряет ток в силовой цепи транзистора.
2. Сравнение с эталоном: Полученные данные сопоставляются с заданным предельным значением в компараторе.
3. Активация отсечки: При превышении порога схема управления отключает базу/затвор транзистора.
4. Пауза и восстановление: После выдержки паузы (~1–3 секунды) коммутатор автоматически возобновляет подачу импульсов.

Важно: Защита срабатывает циклически при сохранении аварийной ситуации – устройство периодически включает/отключает цепь, предотвращая тепловое разрушение, но сигнализируя о неисправности (двигатель глохнет или троит).

Коррекция угла опережения зажигания

Коррекция угла опережения зажигания (УОЗ) – это динамическое изменение момента искрообразования относительно положения поршня, необходимое для оптимального сгорания топливно-воздушной смеси при различных режимах работы двигателя. Неверный УОЗ приводит к детонации, снижению мощности, перегреву или повышенному расходу топлива.

Коммутатор, получая сигналы от датчиков (коленвала, распредвала, детонации, температуры, разрежения во впускном коллекторе), рассчитывает и оперативно корректирует момент замыкания/размыкания первичной цепи катушки зажигания. Это изменяет время накопления энергии в катушке и, как следствие, момент искрообразования.

Основные режимы коррекции УОЗ

• Прогрев двигателя: Устанавливается раннее зажигание для стабилизации работы холодного двигателя и снижения токсичности выхлопа.
• Холостой ход: Применяется позднее зажигание для снижения вибраций и стабилизации оборотов.
• Средние и высокие нагрузки: УОЗ максимально ранний для достижения пика давления газов после ВМТ, что повышает мощность и экономичность.
• Детонация: При обнаружении (по сигналу датчика детонации) коммутатор мгновенно сдвигает УОЗ в более позднюю сторону.

Фактор влияния	Направление коррекции УОЗ	Цель коррекции
Рост оборотов коленвала	Более раннее	Компенсация временного запаса на горение смеси
Увеличение нагрузки (разрежение ↓)	Более позднее	Предотвращение детонации
Повышение температуры ОЖ	Более позднее	Снижение риска детонации

Современные коммутаторы с микропроцессорным управлением (например, в составе ЭБУ двигателя) используют сложные алгоритмы коррекции, учитывающие множество параметров в реальном времени и адаптирующиеся к состоянию двигателя и качеству топлива.

Признаки неисправности коммутатора при холодном двигателе

При холодном двигателе неисправный коммутатор часто проявляет себя более выраженно из-за температурных особенностей электронных компонентов и требований к стабильности искрообразования. Низкие температуры могут усугублять существующие проблемы в полупроводниковых элементах коммутатора, контактах цепи или соединительных разъемах.

Отказ коммутатора напрямую влияет на формирование искры, что особенно критично при запуске непрогретого двигателя, когда топливовоздушная смесь требует более мощного и стабильного разряда на свечах зажигания. Нарушение работы этого узла при низких температурах обычно приводит к характерным симптомам.

Основные признаки неисправности

• Затрудненный или невозможный запуск холодного двигателя. Стартер крутит коленвал, но воспламенения смеси не происходит либо мотор "схватывает" лишь на короткое время.
• Неустойчивая работа сразу после запуска. Двигатель запускается, но работает с перебоями ("троит"), дергается, обороты плавают или глохнет через несколько секунд/минут.
• Полное отсутствие искры на всех свечах зажигания при проверке на холодном двигателе (требуется диагностика с помощью искрового тестера или выкрученной свечи).
• Пропадание искры под нагрузкой. Двигатель может запуститься, но глохнет при попытке тронуться с места или добавить обороты.
• Внезапная нормализация работы после прогрева. Симптомы исчезают или значительно ослабевают, как только двигатель достигает рабочей температуры.

Важно: Указанные признаки могут быть вызваны и другими неисправностями (катушка зажигания, датчик Холла, провода, свечи, плохой контакт "массы"). Для точной диагностики неисправности коммутатора при холодном пуске требуется последовательная проверка всей системы зажигания с помощью мультиметра, осциллографа или метода подмены на заведомо исправный узел.

Сбои в работе на прогретом моторе

Основная проблема проявляется после выхода двигателя на рабочую температуру: мотор начинает "троить", глохнуть или теряет мощность. При остывании симптомы часто исчезают полностью или частично. Это прямо указывает на температурную зависимость неисправности.

Коммутатор уязвим к перегреву из-за расположения в подкапотном пространстве рядом с двигателем. Нагрев вызывает тепловое расширение компонентов внутри корпуса и ухудшение характеристик полупроводниковых элементов. Особенно критичны для перегретого коммутатора нарушения в работе транзисторов, отвечающих за коммутацию тока катушки зажигания.

Характерные причины и признаки

Типичные симптомы при отказе прогретого коммутатора:

• Резкое падение мощности при нагреве ДВС
• Самопроизвольная остановка двигателя на холостом ходу
• Пропуски зажигания под нагрузкой ("рывки" при разгоне)
• Затрудненный запуск горячего мотора

Основные причины температурных сбоев:

1. Деградация пайки внутри корпуса (трещины при тепловом расширении)
2. Выход из строя силовых транзисторов при критических температурах
3. Нарушение контактов в разъёмах из-за окисления
4. Пересыхание термопасты под креплением (если предусмотрена)

Состояние ДВС	Рабочий коммутатор	Неисправный коммутатор
Холодный запуск (-10°C...+30°C)	Стабильные обороты	Нормальная работа
Прогретый (70°C+)	Ровная работа на всех режимах	Плавание оборотов, детонация
Эксплуатация под нагрузкой	Отсутствие провалов	Резкая потеря тяги

Диагностика требует имитации нагрева: феном повышают температуру корпуса при работающем моторе, наблюдая за искрообразованием на тестовой свече. Замена производится только после проверки датчика Холла и цепей питания.

Полное отсутствие искры на свечах

При полном отсутствии искры на всех свечах в системах зажигания с электронным коммутатором первичным подозреваемым становится именно этот узел. Коммутатор управляет подачей и прерыванием тока в первичной обмотке катушки зажигания, генерируя высокое напряжение во вторичной обмотке для искрообразования. Его отказ или некорректная работа блокируют всю цепочку формирования искры.

Коммутатор обычно расположен в подкапотном пространстве: на крыле, корпусе распределителя зажигания (трамблера), моторном щите или в общем блоке с катушкой. К нему ведет жгут проводов от датчика Холла (или индуктивного датчика), катушки зажигания и источника питания. Физически это небольшая металлическая или пластиковая коробочка с теплоотводом.

Основные причины отсутствия искры, связанные с коммутатором

Критичные неисправности коммутатора, приводящие к пропаданию искры:

• Внутренний обрыв цепи – разрушение полупроводниковых элементов (транзисторов, тиристоров) из-за перегрева или скачков напряжения.
• Отсутствие питания – обрыв провода "+12В" (часто красного), коррозия контактов, сгоревший предохранитель цепи зажигания.
• Потеря сигнала от датчика – повреждение проводов между датчиком Холла/индуктивным датчиком и коммутатором, окисление разъемов.
• Пробой на "массу" – замыкание выходного транзистора, блокирующее управление катушкой.
• Деградация пайки – микротрещины на контактах внутри корпуса из-за вибрации или термоциклирования.

Другие компоненты системы, требующие проверки при отсутствии искры:

1. Катушка зажигания – обрыв обмоток или межвитковое замыкание.
2. Датчик положения распредвала/коленвала – отсутствие сигнала на коммутатор.
3. Центральный бронепровод и крышка трамблера – пробой изоляции.
4. Массовые соединения – плохой контакт "массы" двигателя с кузовом.

Диагностика коммутатора выполняется в следующем порядке:

Этап	Действие
1	Проверка наличия +12В на питающем выводе коммутатора при включенном зажигании
2	Тестирование сигнала от датчика Холла/индуктивного датчика осциллографом или тестером
3	Контроль выходного импульса на катушку зажигания (лампочка-пробник между клеммой "К" катушки и массой)
4	Замена коммутатора на заведомо исправный (наиболее надежный метод)

Неустойчивый холостой ход как симптом

Неустойчивая работа двигателя на холостом ходу (плавающие обороты, вибрации, попытки заглохнуть) может указывать на проблемы в системе зажигания, где коммутатор играет ключевую роль. При неисправности коммутатора нарушается формирование импульсов тока в первичной обмотке катушки зажигания, что напрямую влияет на стабильность искрообразования.

Сбои в работе коммутатора приводят к хаотичному прерыванию подачи напряжения на катушку. Это вызывает пропуски воспламенения топливно-воздушной смеси в цилиндрах, особенно заметные на низких оборотах холостого хода, когда цикловая подача топлива мала, а любое отсутствие искры критично для равномерности работы.

Как связан коммутатор с неустойчивым холостым ходом

Основные проявления неисправности коммутатора на холостом ходу:

• Резкие скачки оборотов (например, от 600 до 1200 об/мин) без воздействия на педаль газа.
• Заметная вибрация двигателя, передающаяся на кузов.
• Запаздывание реакции двигателя при попытке поднять обороты.
• Самопроизвольная остановка двигателя (двигатель глохнет) после запуска или при переключении на нейтраль.

Важно: Неустойчивый холостой ход не всегда вызван именно коммутатором. Необходима проверка:

1. Состояния датчика Холла (или другого датчика, управляющего коммутатором).
2. Целостности проводов и контактов в цепи коммутатора.
3. Качества соединения "массы".
4. Работоспособности катушки зажигания и свечей.

Проверка коммутатора требует специализированного оборудования (осциллограф, тестер) и знания параметров конкретной модели. При подозрении на его отказ рекомендуется замена на заведомо исправный аналог.

Рывки при резком нажатии на газ

Рывки при резком открытии дроссельной заслонки часто связаны с неисправностями в системе зажигания, где ключевую роль играет коммутатор. При резком нажатии на педаль газа двигателю требуется мгновенное увеличение энергии искрообразования, а неисправный коммутатор не способен обеспечить стабильное прерывание тока в первичной цепи катушки зажигания. Это приводит к пропускам воспламенения топливно-воздушной смеси в цилиндрах.

Коммутатор, расположенный обычно на крыле под капотом или рядом с распределителем зажигания, при перегреве или внутреннем повреждении начинает работать с перебоями. В момент резкой нагрузки (разгона) его полупроводниковые элементы могут некорректно обрабатывать сигналы датчика Холла, что вызывает хаотичное прерывание искры. Особенно ярко это проявляется на прогретом двигателе при повышенных оборотах.

Диагностика и сопутствующие проблемы

Ключевые симптомы неисправности коммутатора:

• Резкие провалы мощности с характерными "подергиваниями" при ускорении
• Неустойчивая работа на холостом ходу после нагрузочного режима
• Самопроизвольная остановка двигателя при попытке резкого старта

Дифференциальная диагностика:

Признак	Проблема с коммутатором	Другие причины рывков
Проявление на горячем двигателе	Усиливается	Не зависит от температуры
Реакция на проверку искры	Прерывистая искра при имитации нагрузки	Стабильная искра
Сопутствующие симптомы	Одновременное мерцание лампы давления масла	Детонация, черный выхлоп

Порядок проверки системы:

1. Визуальный осмотр разъемов и проводов коммутатора на окисление
2. Тестирование сопротивления высоковольтных проводов (должно быть 3-10 кОм)
3. Контроль выходного напряжения датчика Холла (0.4-11 В)
4. Проверка коммутатора осциллографом или заменой на заведомо исправный

При подтверждении неисправности коммутатора требуется его замена с обязательной чисткой контактов разъема и проверкой массы. Параллельно рекомендуется проверить состояние центробежного регулятора опережения зажигания в трамблере, так как его залипание усиливает негативный эффект при резком разгоне.

Потеря мощности автомобилем: роль коммутатора

Потеря мощности двигателя напрямую связана с неисправностями в системе зажигания, где коммутатор играет ключевую роль. При выходе из строя этого компонента нарушается синхронизация искрообразования: искры на свечах генерируются с запозданием, пропадают под нагрузкой или полностью исчезают на отдельных цилиндрах. Это вызывает неполное сгорание топливной смеси, хаотичные пропуски зажигания и резкое снижение крутящего момента.

Типичными симптомами неисправного коммутатора, ведущими к потере мощности, являются:

• Рывки при разгоне – двигатель "захлебывается" при нажатии педали газа
• Провалы оборотов – самопроизвольное снижение RPM без изменения нагрузки
• Неустойчивая работа на холостом ходу – троение с вибрацией на руле
• Детонация при нагрузке – металлический стук из блока цилиндров

Для подтверждения вины коммутатора в потере мощности проводят диагностику:

1. Проверку сопротивления катушки зажигания
2. Тестирование датчика Холла
3. Замер напряжения на выходных контактах коммутатора осциллографом
4. Пробную замену на заведомо исправный модуль

Сравнение с другими причинами потери мощности

Причина	Отличительный признак	Связь с коммутатором
Забитый воздушный фильтр	Пропадает мощность на высоких оборотах	Нет
Неисправность датчика положения распредвала	Горит CHECK ENGINE	Косвенная (влияет на управление)
Сбой коммутатора	Пропуски зажигания под нагрузкой	Прямая

Критичность неисправности коммутатора обусловлена его расположением в цепи высокого напряжения – даже кратковременный сбой приводит к катастрофическому обеднению топливно-воздушной смеси в цилиндрах. Эксплуатация с поврежденным модулем вызывает перегрев катализатора и ускоренный износ поршневой группы из-за эффекта калильного зажигания.

Метод исключения для проверки коммутатора

При подозрении на неисправность коммутатора в системе зажигания автомобиля применяют метод исключения смежных компонентов. Последовательно проверяют элементы, связанные с его работой, чтобы локализовать проблему. Начинают с визуального осмотра проводки и контактов на предмет коррозии, повреждений или окисления.

Далее анализируют наличие искры на свечах зажигания при прокрутке стартером. Если искра отсутствует, отключают высоковольтные провода от катушки зажигания и проверяют первичную цепь. Используют мультиметр для контроля напряжения на входе коммутатора и сигналов от датчика Холла/индуктивного датчика.

Пошаговая последовательность проверки

1. Проверка питания: Убедитесь, что на контакт коммутатора (обычно провод +12V) подаётся напряжение при включённом зажигании.
2. Тест датчика распредвала: Замерьте сопротивление/напряжение сигнального провода датчика (при прокрутке двигателя стартером).
3. Диагностика катушки зажигания: Проверьте сопротивление обмоток катушки и целостность высоковольтных проводов.
4. Имитация сигнала: Подайте искусственный импульс на управляющий вход коммутатора (например, касанием отвётом) – появление искры укажет на его исправность.

Симптом	Проверяемый элемент	Метод исключения
Двигатель не запускается	Датчик положения распредвала	Замена на заведомо исправный
Пропуски зажигания	Высоковольтные провода	Проверка сопротивления (3-15 кОм)
Отсутствие искры	Катушка зажигания	Тест на сопротивление первичной/вторичной обмоток

Если все смежные компоненты функционируют корректно, но искра не появляется – коммутатор признаётся неисправным. Для окончательной проверки рекомендована установка заведомо рабочего модуля. Учитывайте, что перегрев корпуса коммутатора при работе двигателя (t > 80°C) также свидетельствует о его поломке.

Замена на заведомо исправное устройство

Данный метод диагностики является одним из наиболее эффективных и прямых способов проверки работоспособности подозреваемого коммутатора в автомобильной системе зажигания. Его суть заключается во временной установке на место проверяемого узла устройства, в исправности которого нет сомнений.

Применение этого способа позволяет быстро локализовать неисправность, избегая сложных измерений параметров сигналов или сопротивлений, особенно если под рукой нет осциллографа или специфических диагностических приборов. Успешная замена устраняет симптомы, прямо указывая на неисправность старого коммутатора.

Последовательность действий при замене

Для безопасного и корректного выполнения процедуры замены коммутатора рекомендуется придерживаться следующего порядка:

1. Подготовка: Убедитесь, что заведомо исправное устройство подходит для данной модели автомобиля и типа системы зажигания (контактная, бесконтактная). Приготовьте необходимый инструмент (обычно отвертки, ключи для снятия крепежа).
2. Отключение питания: Обязательно отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания и поражения током.
3. Демонтаж старого коммутатора: Найдите место установки штатного коммутатора (обычно на лонжероне под капотом, в моторном щите, иногда под приборной панелью). Аккуратно отсоедините электрический разъем. Открутите крепежные элементы и снимите устройство.
4. Монтаж исправного коммутатора: Установите заведомо исправный коммутатор на место старого. Надежно закрепите его. Подключите электрический разъем, убедившись в плотности соединения и отсутствии перегибов проводов.
5. Проверка работоспособности: Подсоедините клемму аккумулятора. Попытайтесь запустить двигатель. Оцените его работу: стабильность холостого хода, отсутствие провалов, реакцию на педаль газа.

Ключевые признаки, при которых проверка заменой наиболее актуальна, и возможные проявления неисправности:

Симптом	Возможная связь с коммутатором
Двигатель глохнет "на горячую"	Перегрев полупроводниковых элементов внутри коммутатора
Невозможность запуска двигателя (нет искры)	Полный отказ коммутатора, отсутствие управляющих импульсов на катушку зажигания
Неустойчивая работа, троение двигателя	Прерывистая генерация импульсов, сбои в работе схемы
Двигатель запускается и сразу глохнет	Сбой в работе после подачи питания, проблемы с цепями обратной связи

Важные предупреждения:

• Всегда отключайте аккумулятор перед любыми манипуляциями с электрооборудованием автомобиля.
• Используйте строго совместимый исправный коммутатор. Установка неподходящего устройства может привести к повреждению катушки зажигания или других компонентов системы.
• Обращайте внимание на состояние и надежность контактов в разъеме коммутатора. Окисленные или разболтанные контакты могут имитировать его неисправность.
• Если замена исправным коммутатором не устранила проблему, необходимо продолжить диагностику других элементов системы зажигания (датчик Холла/индуктивный датчик, катушка зажигания, провода, распределитель, центробежный/вакуумный регуляторы опережения) и цепи питания.

Осмотр состояния контактов и разъемов

Визуально проверьте разъем коммутатора на отсутствие трещин, сколов корпуса и следов оплавления пластика. Убедитесь в надежной фиксации колодки в гнезде – люфт или неплотное прилегание провоцируют нарушение контакта.

Отсоедините колодку проводов для детального осмотра металлических контактов. Ищите окислы (белый или зеленый налет), глубокие коррозийные повреждения, загрязнения маслом или топливом. Проверьте, не отогнуты ли клеммы внутри разъема и не имеют ли они деформаций.

Ключевые этапы диагностики контактных групп

• Зачистка контактов: При незначительном окислении используйте мелкозернистую наждачную бумагу (№600-800) или специальную жидкость-очиститель электроцепей. Избегайте абразивов, повреждающих защитное покрытие.
• Проверка натяжения клемм: Убедитесь, что каждая клемма плотно обжимает штырь коммутатора. Ослабленные контакты подогните тонкой отверткой для восстановления упругости.
• Осмотр проводов: Исследуйте участки возле разъема на предмет переломов жил, потертостей изоляции или расплавленных участков. Особое внимание – проводам питания и массе.

Тип повреждения	Визуальный признак	Последствия для работы
Окисление контактов	Матово-белый или зеленоватый налет	Прерывистый сигнал, пропуски зажигания
Коррозия металла	Темно-коричневые пятна, рыхлая поверхность	Полная потеря контакта, отказ системы
Перегрев разъема	Пожелтение/оплавление пластика, запах гари	КЗ, повреждение коммутатора

После очистки обработайте контакты токопроводящей смазкой для защиты от влаги. При сборке убедитесь в четкой фиксации разъема – должен быть слышен характерный щелчок замка. Важно: работы выполняйте при отключенной клемме АКБ!

Прозвонка проводки тестером

Прозвонка проводки – это метод проверки целостности электрических цепей и отсутствия коротких замыканий с помощью тестера (мультиметра). При диагностике системы зажигания автомобиля, в частности, при подозрении на неисправность коммутатора, прозвонка помогает локализовать проблему: обрыв провода, плохой контакт или замыкание на массу.

Перед началом работ обеспечьте безопасность: заглушите двигатель, снимите клемму с аккумулятора. Подготовьте мультиметр в режиме прозвонки (значок диода или звуковой сигнал) и схему подключения коммутатора для вашей модели авто.

1. Отсоедините разъем коммутатора.
2. Подключите один щуп тестера к массе автомобиля (отрицательная клемма АКБ или чистая металлическая часть кузова).
3. Другим щупом последовательно касайтесь контактов в разъеме коммутатора, согласно схеме. Звуковой сигнал (или показание около 0 Ом) укажет на целостность цепи от разъема до массы. Отсутствие сигнала – обрыв.
4. Для проверки отсутствия короткого замыкания между цепями: отсоедините все разъемы, связанные с проверяемой цепью. Проверьте сопротивление между соседними контактами разъема коммутатора. Бесконечное сопротивление – норма, близкое к нулю – короткое замыкание.

Цепь	Точка подключения	Ожидаемый результат
Питание (+12В)	Контакт питания разъема	+12В относительно массы (зажигание включено)
Масса	Контакт массы разъема	Сопротивление ≈ 0 Ом (звуковой сигнал) на кузов
Выход на катушку зажигания	Контакт выхода разъема	Целостность до контакта катушки
Сигнал с датчика Холла	Контакт входа сигнала	Целостность до контакта датчика

При обнаружении обрыва или замыкания проведите визуальный осмотр провода на предмет повреждений. Если видимых дефектов нет, прозванивайте участок за участком, сужая зону поиска. Замените неисправный участок проводки или восстановите контакт.

Контроль температуры корпуса при работе

Коммутатор в процессе функционирования подвержен нагреву из-за протекания значительных токов через силовые транзисторы при коммутации катушки зажигания. Повышение температуры корпуса сверх допустимого предела (обычно +80...+125°C в зависимости от модели) вызывает критическое ухудшение характеристик полупроводниковых элементов. Это приводит к сбоям в формировании искры, пропускам зажигания, а в крайних случаях – к необратимому тепловому пробою и выходу устройства из строя.

Для предотвращения перегрева конструктивно применяются пассивные и активные методы охлаждения. Основным пассивным способом является монтаж корпуса коммутатора непосредственно на металлическую поверхность с высокой теплопроводностью (часто – кузов автомобиля или кронштейн двигателя) через термопасту или термопрокладку для эффективного отвода тепла. Активный контроль реализуется встроенной температурной защитой, использующей датчик внутри корпуса микросхемы.

Принципы работы системы температурной защиты

• Мониторинг: Термодатчик интегрирован в микросхему коммутатора, постоянно измеряя температуру кристалла.
• Реакция на перегрев: При достижении порогового значения система защиты принудительно ограничивает выходной ток или полностью отключает импульсы на катушку зажигания.
• Восстановление: После снижения температуры до безопасного уровня (на 10-20°C ниже порога срабатывания) работа автоматически возобновляется.

Тип защиты	Механизм действия	Результат
Пассивное охлаждение	Теплоотвод через корпус на массу автомобиля	Постепенное снижение температуры
Активная защита	Аварийное отключение выходного каскада	Мгновенное прекращение нагрева

Как снять нерабочий коммутатор

Перед демонтажем убедитесь в неисправности коммутатора. Проверьте наличие искры на свечах зажигания при прокрутке стартером, целостность проводов и напряжение на катушке зажигания. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.

Подготовьте инструменты: крестовую и плоскую отвертки, набор гаечных ключей (чаще требуется на 10 или 13 мм), пассатижи. Найдите расположение коммутатора – обычно он крепится на кузове в подкапотном пространстве, реже под приборной панелью. Типичные места монтажа:

Пошаговая процедура демонтажа

1. Отсоедините колодку проводов:
   • Нажмите на фиксатор разъема
   • Аккуратно потяните соединитель в сторону от корпуса
2. Выкрутите крепежные болты или винты:
   • Удерживайте корпус рукой во избежание падения
   • Проверьте наличие дополнительных креплений (металлических скоб)
3. Извлеките устройство из посадочного места:
   • При наличии термопасты – протрите площадку тряпкой
   • Осмотрите корпус на предмет трещин и оплавлений

После снятия зачистите контакты на колодке проводов мелкой наждачной бумагой. Установка нового коммутатора производится в обратном порядке с обязательной проверкой надежности фиксации разъема. Важно: не роняйте устройство – удар может повредить внутренние компоненты даже при видимой целостности корпуса.

Тип крепления	Инструмент	Особенности
Болты	Гаечный ключ	Проверьте наличие шайб
Винты	Крестовая отвертка	Используйте магнитный наконечник
Скобы	Плоскогубцы	Не деформируйте крепеж

При замене бесконтактных систем сохраняйте оригинальное положение проводов относительно разъемов. Для советских автомобилей (ВАЗ "классика", Москвич) пометьте цветовой маркеркой провода перед отсоединением – ошибка подключения выведет из строя новый коммутатор.

Этапы установки нового модуля

Перед началом работ убедитесь в наличии нового, совместимого коммутатора (модуля зажигания) и необходимых инструментов (обычно ключи, отвертки, возможно пассатижи). Работы проводятся на остывшем двигателе при отключенной минусовой клемме аккумуляторной батареи.

Точное расположение коммутатора зависит от модели автомобиля и типа системы зажигания. Он может находиться в подкапотном пространстве (на крыле, перегородке моторного щита, рядом с катушкой зажигания) или внутри салона (за приборной панелью, под обшивкой). Сверьтесь с руководством по ремонту вашего автомобиля для точного местонахождения.

1. Подготовка:
   • Отсоедините минусовую клемму аккумуляторной батареи.
   • Найдите старый коммутатор, используя руководство по эксплуатации или ремонту автомобиля.
   • Обеспечьте хороший доступ к месту установки, при необходимости демонтировав мешающие элементы (защитные кожухи, воздуховоды).
2. Демонтаж старого коммутатора:
   • Отсоедините электрический разъем от корпуса старого коммутатора. Обычно для этого нужно отжать пластиковую защелку.
   • Запомните или сфотографируйте расположение проводов, если они подключены не через разъем, а индивидуально (менее распространено для современных модулей).
   • Открутите крепежные винты или болты, фиксирующие коммутатор на его месте.
   • Аккуратно извлеките старый модуль.
3. Установка нового коммутатора:
   • Установите новый коммутатор на место старого, совместив крепежные отверстия.
   • Зафиксируйте его с помощью крепежных винтов/болтов, обеспечив плотное прилегание к поверхности (часто это радиатор для отвода тепла). Не перетягивайте.
   • Подключите электрический разъем до характерного щелчка защелки. Если провода подключались индивидуально, строго соблюдайте ранее зафиксированную схему подключения.
4. Проверка и завершение:
   • Визуально убедитесь в надежности крепления и подключения.
   • Подключите минусовую клемму аккумулятора.
   • Запустите двигатель и проверьте его работу на разных режимах (холостой ход, средние обороты).
   • При отсутствии неисправностей (пропуски зажигания, трудности запуска, "плавающие" обороты) установите на место все снятые ранее элементы (кожухи, воздуховоды).

Важно: Работа с системой зажигания требует аккуратности. Неправильное подключение или установка могут привести к выходу из строя нового коммутатора или других элементов системы зажигания.

Затяжка крепежа с рекомендуемым усилием

При фиксации коммутатора на кузове автомобиля критически важно соблюдать момент затяжки крепежных элементов, указанный производителем. Недостаточное усилие приведет к ослаблению соединения из-за вибраций, ухудшению электрического контакта через корпус (если коммутатор использует "массу" кузова) и возможному смещению устройства. Это провоцирует перебои в искрообразовании, хаотичные сбои двигателя и ускоренный износ компонентов.

Превышение допустимого усилия затяжки вызывает деформацию корпуса коммутатора, повреждение внутренних микросхем или крепежных отверстий. Особенно опасно перетягивание при установке на алюминиевые поверхности или пластиковые кронштейны – резьбовые соединения могут быть сорваны, что потребует сложного ремонта. Также нарушается теплоотвод от корпуса, ведущий к перегреву электронных компонентов.

Правила затяжки крепежа

Для обеспечения надежности выполните следующие действия:

1. Очистите посадочную площадку кузова и крепеж от грязи, ржавчины и остатков герметика
2. Используйте только динамометрический ключ с предустановленным значением момента
3. Применяйте оригинальные болты/винты – их класс прочности соответствует расчетным нагрузкам
4. Затягивайте крепеж равномерно крест-накрест (для многоточечного крепления)

Типовые значения момента затяжки для крепежа коммутатора:

Тип резьбы	Диапазон усилия (Н·м)	Риски нарушения
M4	1.2 - 1.8	Срыв резьбы при >2.5 Н·м
M5	3.0 - 5.0	Деформация корпуса при >6 Н·м
M6	7.0 - 9.0	Разрушение кронштейна при >12 Н·м

Важно: Точные параметры указаны в сервисной документации автомобиля. При отсутствии данных используйте универсальные стандарты затяжки для соответствующего класса резьбы и материала основания. После первых 500 км пробега проверьте момент затяжки повторно.

Защита контактов от окисления

Окисление контактов в коммутаторе возникает из-за воздействия влаги, температурных перепадов и агрессивных сред. Процесс ускоряется при наличии микроискрения между контактными группами во время размыкания цепи. Образующаяся оксидная пленка увеличивает переходное сопротивление, что нарушает стабильность передачи сигналов.

Незащищенные контакты приводят к сбоям в работе системы зажигания: пропускам искрообразования, неустойчивым оборотам двигателя и полному отказу коммутатора. Особенно критично окисление для алюминиевых контактов и зон с высокой влажностью (подкапотное пространство, места соединения проводки).

Ключевые методы защиты

• Герметизация корпуса: Уплотнительные резиновые прокладки блокируют попадание влаги и пыли во внутреннюю полость коммутатора.
• Антикоррозийные покрытия: Нанесение тонкого слоя золота, серебра или олова на контактные поверхности методом гальванизации.
• Консервационные смазки: Специальные токопроводящие составы (например, на основе меди или графита) заполняют микронеровности и вытесняют кислород.
• Защитные колпачки: Силиконовые или резиновые насадки на разъемы предотвращают прямой контакт с воздухом.
• Регулярная профилактика: Очистка контактов от окислов аэрозольными очистителями (например, WD-40) и обжим клемм каждые 30 000 км пробега.

Материал контакта	Степень устойчивости	Рекомендуемая защита
Медь	Средняя	Лужение оловом + консервационная смазка
Алюминий	Низкая	Герметизация + покрытие токопроводящим лаком
Латунь	Высокая	Защитные колпачки + периодическая очистка

Важно: Применение обычных смазок (литол, солидол) запрещено – они polymerizeются и нарушают проводимость. Используйте только составы с электротехнической сертификацией.

Требования к вентиляции места установки

Коммутатор в процессе работы выделяет тепло, и его перегрев приводит к сбоям в системе зажигания или полному выходу из строя. Достаточная вентиляция места установки критична для обеспечения стабильного теплообмена и предотвращения теплового повреждения компонентов.

Недостаточный воздухообмен вызывает накопление тепла в зоне монтажа, особенно при работе двигателя в высоких нагрузочных режимах. Это ускоряет деградацию электронных элементов коммутатора и снижает общую надёжность системы зажигания.

Основные требования к организации вентиляции

• Свободный доступ воздуха: Корпус коммутатора не должен контактировать с теплоизолирующими материалами. Минимальный зазор 3-5 см со всех сторон для естественной конвекции.
• Удаление от источников тепла: Монтаж вдали от выпускного коллектора, турбины, радиатора и других нагретых элементов (рекомендуемое расстояние ≥15 см).
• Защита от внешних факторов: Исключение прямого попадания воды, грязи и масел при сохранении циркуляции воздуха (использование защитных кожухов с перфорацией).
• Контроль температурного режима: Обеспечение температуры окружающей среды не выше +80°C в зоне установки. При превышении – обязательное применение принудительного обдува.

Совместимость с различными типами катушек

Коммутатор напрямую влияет на корректность работы катушки зажигания, преобразуя сигнал датчика положения коленвала в импульсы тока. Его выходные параметры (длительность импульса, сила тока, напряжение) должны строго соответствовать характеристикам конкретной катушки. Несовпадение этих параметров приводит к перегреву обмоток, прогару изоляции или недостаточной энергии искры.

Современные системы используют три основных типа катушек: классические (общего типа), индивидуальные (катушка на свечу) и сдвоенные (двухискровые). Каждый тип предъявляет специфические требования к коммутатору по управляющему току и алгоритму срабатывания. Например, индивидуальные катушки требуют точной синхронизации для каждого цилиндра, а сдвоенные – вдвое большей длительности импульса для одновременного формирования двух искр.

Критерии совместимости

• Сопротивление первичной обмотки: Низкоомные катушки (0.4–0.6 Ом) требуют коммутаторов с токоограничивающей схемой для защиты от перегрузки.
• Способ управления: Катушки с внешним драйвером интегрируются с цифровыми коммутаторами по протоколам (например, PWM), а аналоговые – с транзисторными ключами.
• Энергия искрообразования: Высокоэнергетические катушки (более 100 мДж) нуждаются в усиленных выходных каскадах коммутатора.

Тип катушки	Требуемый ток коммутатора	Особенности подключения
Классическая (бабиновая)	5–8 А	Прямое подключение к высоковольтному распределителю
Индивидуальная (COP)	7–12 А	Отдельный управляющий провод на каждую катушку
Сдвоенная (DIS)	8–14 А	Попарное управление цилиндрами в такте сжатия/выпуска

При замене штатной катушки или установке производительных аналогов (например, спортивных) обязательна проверка спецификации коммутатора. Использование неподходящих компонентов вызывает сбои в работе двигателя: пропуски зажигания, детонацию или полный отказ системы зажигания. Для тюнинга применяют программируемые коммутаторы с настраиваемыми картами энергии.

Ключевые бренды-производители

На рынке автокомпонентов выделяются несколько ведущих производителей коммутаторов, чья продукция соответствует международным стандартам качества и надёжности. Эти компании специализируются на электронных системах зажигания и поставляют комплектующие как для конвейерной сборки автомобилей, так и для вторичного рынка запчастей.

Среди наиболее авторитетных брендов присутствуют как глобальные корпорации с многолетней историей, так и специализированные фирмы, ориентированные на конкретные сегменты транспортных средств. Их изделия отличаются точностью характеристик, устойчивостью к температурным перегрузкам и соответствием оригинальным техническим требованиям.

Ведущие мировые производители

• Bosch (Германия) – лидер в производстве электронных компонентов, включая коммутаторы для европейских, азиатских и американских авто.
• Delphi Technologies (Великобритания/США) – OEM-поставщик для концернов General Motors, Ford, VAG с развитой дистрибьюторской сетью.
• Hitachi Astemo (Япония) – ключевой производитель для японских марок (Toyota, Honda, Nissan) и европейских моделей.
• Denso (Япония) – официальный поставщик для Toyota, Mitsubishi, Mazda с акцентом на безотказность в экстремальных условиях.
• Motorcraft (США) – подразделение Ford, специализирующееся на оригинальных коммутаторах для американских авто.

Бренд	Специализация	Особенности
Standard Motor Products	Универсальные решения	Широкий охват моделей 1980-2010 гг.
Bremi	Премиум-сегмент	Биметаллическая защита от перегрева
ERA	Бюджетный сегмент	Оптимальное соотношение цена/качество

Срок службы и типичные гарантии

Средний срок службы автомобильного коммутатора варьируется от 100 000 до 200 000 км пробега, но сильно зависит от условий эксплуатации. На ресурс влияют температурные нагрузки (особенно перегрев), качество бортового напряжения, вибрации и влажность. Дешёвые неоригинальные аналоги часто выходят из строя раньше рекомендованного периода.

Гарантия производителей обычно составляет 1-2 года с ограничением по пробегу (чаще до 60 000-80 000 км). Гарантийные обязательства аннулируются при механических повреждениях корпуса, следах перегрева или самостоятельной вскрытии устройства. Некоторые премиальные бренды предлагают расширенное покрытие до 3 лет при установке у официальных дилеров.

Ключевые факторы надёжности

• Терморежим: Работа рядом с двигателем ускоряет деградацию электронных компонентов
• Виброустойчивость: Некачественное крепление вызывает повреждение паек
• Коррозия: Попадание влаги в разъёмы провоцирует окисление контактов
• Скачки напряжения: Неисправный генератор разрушает полупроводниковые элементы

Типовые признаки износа:

1. Неустойчивая работа двигателя на холостом ходу
2. Резкая потеря мощности при нагрузках
3. Самопроизвольная остановка мотора
4. Полный отказ системы зажигания

Оптимальный температурный диапазон эксплуатации

Коммутатор, как электронный компонент системы зажигания, критичен к температурным условиям. Его полупроводниковые элементы (транзисторы, микросхемы) стабильно функционируют только в определённых тепловых границах. Превышение или снижение температуры ниже допустимых значений провоцирует сбои в формировании импульсов и ведёт к отказу двигателя.

Расположение устройства в подкапотном пространстве (часто на крыле, распределителе зажигания или рядом с катушкой) подвергает его экстремальным нагревам от двигателя и внешней среды. Без эффективного теплоотвода это сокращает ресурс детали и повышает риск перегрева даже при штатной работе мотора.

Рекомендуемые параметры и последствия нарушений

Типичный рабочий диапазон для большинства автомобильных коммутаторов:

• Нижний предел: -40°C...-30°C (обледенение контактов, замедление реакции полупроводников)
• Верхний предел: +80°C...+100°C (риск теплового пробоя p-n переходов, деформация корпуса)

Температурная зона	Влияние на коммутатор	Симптомы неисправности
Ниже -30°C	Ухудшение проводимости материалов, задержки сигнала	Затруднённый запуск, "зависание" искрообразования
+20°C до +70°C	Идеальные условия для стабильной работы	Чёткое зажигание, корректные обороты двигателя
Выше +80°C	Деградация полупроводников, термические повреждения	Пропуски зажигания, самопроизвольная остановка мотора

Для предотвращения перегрева критично обеспечить:

1. Чистоту корпуса коммутатора от грязи и масляных плёнок
2. Надёжный контакт радиатора (если предусмотрен) с металлом кузова
3. Исключение близкого соседства с выпускным коллектором

При регулярных сбоях в жару или мороз первичной диагностике подлежит именно коммутатор – его выход из строя мгновенно парализует систему зажигания.

Список источников

Статья подготовлена с использованием специализированных технических материалов по автомобильным системам зажигания и электрооборудованию.

Основные источники информации включают учебные пособия, профессиональную техническую документацию и отраслевые справочники.

• Автоэлектрика: Учебник для автотехников (Иванов П.С.)
• Системы зажигания современных автомобилей (Справочное пособие НИИ Автопром)
• Техническая документация Bosch: Бесконтактные системы зажигания
• Руководства по ремонту ВАЗ классических моделей (изд. "За рулем")
• Электрооборудование автомобилей: Принципы диагностики (Журнал "Автосервис")
• Лекции МГТУ "МАМИ": Модуль "Транспортная электроника"
• Стандарты ГОСТ Р 41.85-99 "Системы электрооборудования ТС"

Видео: Почему перегревается коммутатор


• Промывка двигателя соляркой - цели и технология процедуры

• Демпферный маховик - конструкция, работа, плюсы и минусы

• Накладки на пороги ВАЗ 2110 - характеристики и самостоятельный монтаж
