Цифровые датчики давления - характеристики, параметры, оптимизация

Статья обновлена: 18.08.2025

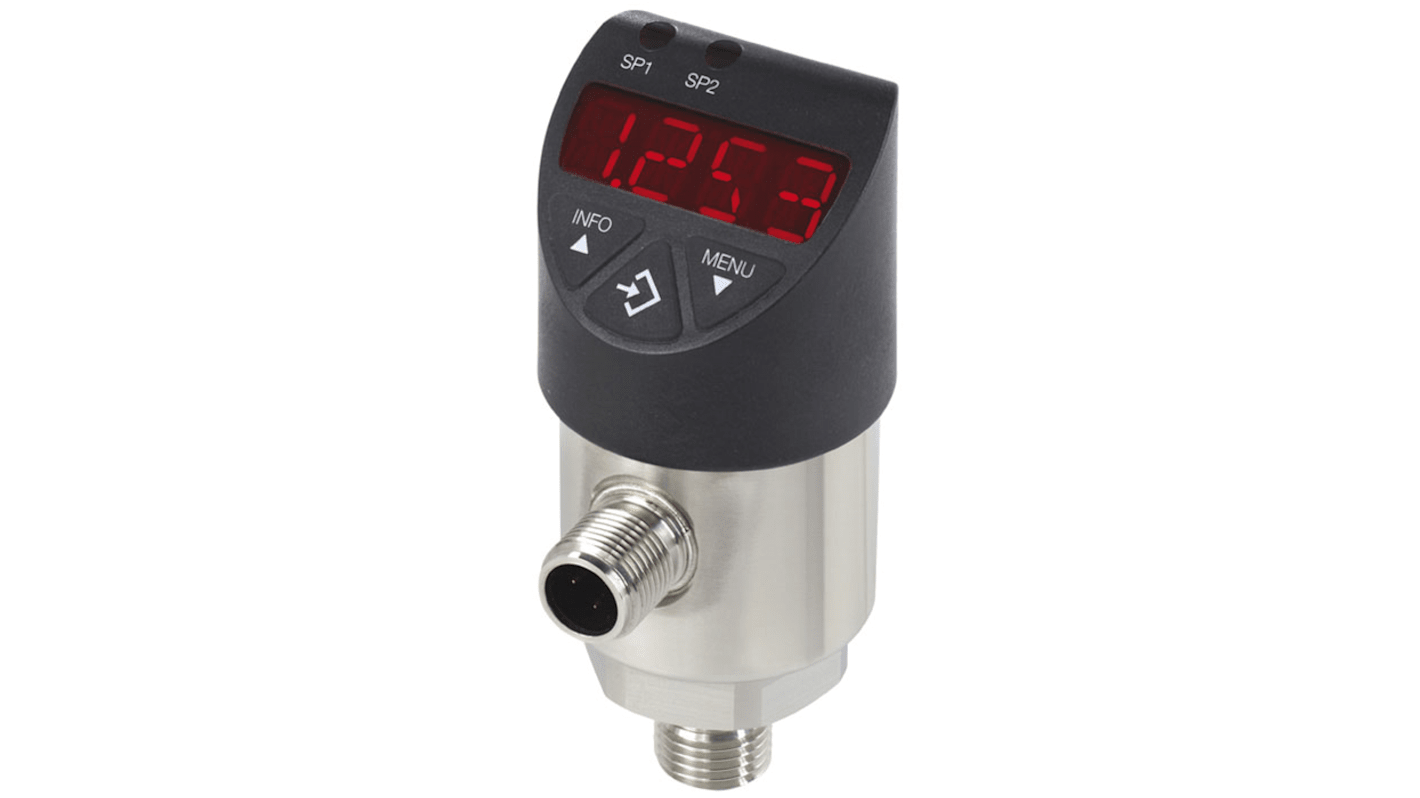

Цифровые датчики давления стали ключевым элементом современных измерительных систем, обеспечивая высокоточный мониторинг технологических процессов в промышленности, медицине и научных исследованиях.

Их работа основана на преобразовании механического воздействия в электрический сигнал с последующей оцифровкой данных непосредственно в корпусе прибора.

Основные характеристики включают диапазон измерений, точность, температурную стабильность и интерфейсы передачи данных, определяющие область применения устройства.

Параметры выходного сигнала, энергопотребления, времени отклика и устойчивости к внешним воздействиям напрямую влияют на интеграцию датчика в конкретную систему управления.

Оптимизация выбора и эксплуатации цифровых преобразователей давления требует комплексного анализа метрологических свойств, условий работы и совместимости с управляющим оборудованием.

Расшифровка основных метрологических параметров в спецификациях

Метрологические параметры в спецификациях цифровых датчиков давления определяют точность, стабильность и рабочие характеристики устройства. Понимание этих параметров критично для корректного выбора датчика под конкретную задачу и обеспечения соответствия требованиям технологического процесса или стандарта.

Ключевые параметры включают как статические (точность, нелинейность, гистерезис), так и динамические характеристики (время отклика), а также условия эксплуатации (температурный дрейф, устойчивость к внешним воздействиям). Расшифровка этих показателей позволяет объективно сравнивать модели от разных производителей.

Детализация параметров

Основные статические характеристики:

Точность (Accuracy) – суммарная погрешность измерений в рабочих условиях, выраженная в % от полной шкалы (FS). Учитывает нелинейность, гистерезис и несоответствие нуля.
Нелинейность (Nonlinearity) – максимальное отклонение реальной характеристики датчика от идеальной прямой линии (обычно аппроксимированной методом наименьших квадратов).
Гистерезис (Hysteresis) – разница показаний при достижении одного и того же давления при возрастании и убывании нагрузки.

Температурные влияния:

ТКНуля (Zero T.C.)	Сдвиг нулевого сигнала при изменении температуры на 1°C (%FS/°C)
ТКЧувствительности (Span T.C.)	Изменение чувствительности при изменении температуры на 1°C (%Reading/°C)

Динамические и долгосрочные параметры:

Время отклика (Response Time) – интервал, за который выходной сигнал достигает 90% от установившегося значения после скачка давления.
Долгосрочная стабильность (Long-Term Stability) – изменение метрологических характеристик за год эксплуатации (%FS/год).
Повторяемость (Repeatability) – способность датчика выдавать близкие результаты при одинаковых условиях в коротком промежутке времени.

Дополнительные параметры: Разрешение (минимальное обнаружимое изменение давления), устойчивость к перегрузкам (максимальное давление без повреждения), степень защиты корпуса (IP/IEC) и совместимость с средами (материалы мембраны).

Критерии выбора датчика для медицины и промышленной автоматизации

В медицине приоритетными являются биосовместимость материалов корпуса и мембраны, стерилизуемость (автоклавирование, химическая обработка), а также соответствие строгим стандартам безопасности (ISO 13485, IEC 60601). Ключевое значение имеет защита от перекрёстного загрязнения и минимальная погрешность измерений в узких диапазонах, критичных для диагностики или терапии.

Для промышленной автоматизации акцент смещён на устойчивость к экстремальным условиям: широкий температурный диапазон (-40...+125°C), защита от вибраций, ударов, агрессивных сред (химикаты, масла) и высокая степень пылевлагозащиты (IP67/IP68). Обязательна совместимость с промышленными интерфейсами (4-20 мА, HART, Modbus) и сертификация для взрывоопасных зон (ATEX, IECEx).

Ключевые параметры для разных сфер

Критерий	Медицина	Промышленность
Точность	≤±0.5% полной шкалы	≤±0.25-1% полной шкалы
Диапазон	Узкий (напр., 0-300 мм рт.ст.)	Широкий (до 1000 бар)
Защита	Биосовместимость, стерилизация	IP67/68, антикоррозийные материалы
Интерфейсы	I²C, SPI для компактных устройств	4-20 мА, RS-485, PROFIBUS

Оптимизация выбора требует анализа:

Целевых сред: контакт с кровью/тканями (медицина) или коррозионными агентами (промышленность)
Режимов эксплуатации: стационарное оборудование vs. портативные приборы с низким энергопотреблением
Жизненного цикла: срок службы ≥10 лет для промышленности vs. компактность для одноразовых медицинских датчиков

Критичные стандарты сертификации:

Медицина: FDA 21 CFR Part 11, RoHS, REACH
Промышленность: SIL 2/3, NEPSI, ГОСТ Р

Методы калибровки и температурной компенсации выходного сигнала

Калибровка цифровых датчиков давления обеспечивает соответствие выходного сигнала эталонным значениям, устраняя систематические погрешности. Процедура предполагает сравнение показаний датчика с образцовым устройством в контрольных точках диапазона измерения при стабилизированных температурных условиях. Результаты фиксируются в поправочных коэффициентах, записываемых во внутреннюю память сенсора.

Температурная компенсация нейтрализует дрейф характеристик, вызванный изменением окружающей температуры. Основное влияние оказывают температурные вариации чувствительности и нулевого смещения пьезорезистивного или емкостного чувствительного элемента. Без коррекции это приводит к дополнительной погрешности до 10-20% от полной шкалы в типовом рабочем диапазоне (-40...+125°C).

Ключевые подходы к компенсации

Аппаратные методы:

Использование термокомпенсирующих резисторов в мостовых схемах пьезорезистивных сенсоров
Интеграция температурного датчика (например, PTAT-сенсора) в корпус модуля

Программные алгоритмы:

Полиномиальная аппроксимация – зависимость погрешности от температуры описывается уравнением вида: ΔP = a₀ + a₁∙T + a₂∙T² + ... + a_n∙Tⁿ
Кусочно-линейная коррекция – диапазон температур разбивается на сегменты с индивидуальными коэффициентами компенсации
Искусственные нейронные сети – для сложных нелинейных зависимостей в высокоточных сенсорах

Параметр компенсации	Типичный алгоритм	Точность коррекции
Нулевое смещение	Калибровка при нулевом давлении в 3-5 температурных точках	±0.1% F.S.
Чувствительность	Измерение размаха сигнала при опорном давлении в температурном цикле	±0.25% F.S.
Нелинейность	Многоточечная калибровка (5-7 точек) при фиксированной температуре	±0.05% F.S.

Современные датчики реализуют адаптивную компенсацию, где коэффициенты пересчитываются в реальном времени на основе данных встроенного термодатчика. Оптимизация достигается за счет выбора степени полинома (обычно 2-4 порядка), минимизирующего объем памяти для хранения коэффициентов при сохранении погрешности в пределах 0.5% F.S. в рабочем диапазоне.

Снижение потребляемой мощности в IoT-устройствах с батарейным питанием

Энергопотребление цифровых датчиков давления напрямую влияет на срок службы батарей в автономных IoT-системах. Ключевыми параметрами для оптимизации являются рабочий ток в активном режиме, ток в режиме ожидания, время пробуждения и частота измерений.

Эффективное управление этими параметрами позволяет сократить среднее энергопотребление на 60-90%. Основные методы включают адаптацию режимов работы датчика к конкретным условиям эксплуатации и минимизацию времени активного состояния.

Стратегии оптимизации энергопотребления

Режимы пониженного энергопотребления:
- Использование sleep/shutdown режимов между измерениями
- Динамическое переключение между режимами high-power и low-power
Адаптивный опрос данных:
- Регулировка частоты измерений на основе изменения условий
- Использование прерываний вместо циклического опроса
Оптимизация периферии:
- Отключение встроенных усилителей и фильтров при ненадобности
- Минимизация использования подсветки и индикаторов

Параметр	Влияние на потребление	Метод оптимизации
I_актив (рабочий ток)	Прямая зависимость от времени измерений	Сокращение длительности измерительного цикла
I_сна (ток сна)	Определяет базовое потребление	Выбор датчиков с ультранизким I_сна < 1 мкА
t_{пробуждения}	Влияет на длительность переходных процессов	Использование датчиков с быстрым запуском < 1 мс
V_пит (напряжение)	Снижение напряжения уменьшает мощность	Работа в диапазоне 1.8-2.5 В вместо 3.3-5 В

Интеллектуальная обработка данных на сенсорном узле снижает энергозатраты на передачу: встроенная фильтрация, усреднение показаний и компенсация температурных эффектов позволяют передавать только релевантные данные.

Энергосберегающие протоколы связи (например, LoRaWAN, BLE) в сочетании с пакетной передачей данных сокращают нагрузку на источник питания. Локальное хранение информации с последующей передачей пакетами минимизирует время работы радиомодуля.

Список источников

Следующие источники предоставляют фундаментальные сведения о принципах работы, конструктивных особенностях и метрологических параметрах цифровых датчиков давления. Они охватывают как теоретические аспекты проектирования сенсоров, так и практические методы их оптимизации для различных прикладных задач.

В перечень включены специализированные монографии, отраслевые стандарты, исследовательские публикации и техническая документация ведущих производителей. Эти материалы позволяют систематизировать подходы к выбору, калибровке и интеграции цифровых датчиков в измерительные системы.

Fraden J. Handbook of Modern Sensors: Physics, Designs, and Applications. Springer
IEC 61298: Process measurement and control devices - General methods and procedures for evaluating performance
Wilson J.S. Sensor Technology Handbook. Elsevier
Брычев П.Г. Методы повышения точности измерительных преобразователей давления. Приборы и системы. Управление, контроль, диагностика
Technical report: MEMS Pressure Sensor Performance Metrics. NIST
Kumar S.S. et al. Advanced Signal Conditioning Techniques for Piezoresistive Pressure Sensors. IEEE Sensors Journal
AN520: Digital Compensation Methods for Pressure Sensors. STMicroelectronics Application Note
ISO 8767: Pressure calibrators - Specifications and testing methods
Гитцевич А.В. Микросистемная сенсорика: проектирование и оптимизация. Техносфера
White Paper: Noise Reduction Strategies in Digital Pressure Transducers. Honeywell
