Цикл Аткинсона - принципы работы двигателя и их реализация

Статья обновлена: 18.08.2025

Двигатели внутреннего сгорания постоянно эволюционируют в поисках оптимального баланса между мощностью, экономичностью и экологичностью. Особое место в этом процессе занимает цикл Аткинсона – термодинамический принцип, предложенный Джеймсом Аткинсоном ещё в 1882 году. Долгое время он оставался теоретической концепцией из-за сложностей практической реализации.

Современные технологии позволили инженерам адаптировать принципы цикла Аткинсона для серийных автомобильных двигателей. Ключевое отличие от традиционного цикла Отто – изменённая фаза газораспределения, обеспечивающая эффективное расширение рабочей смеси. Это достигается за счёт несимметричных тактов: ход сжатия короче хода расширения.

Гибридные силовые установки стали идеальной платформой для массового внедрения цикла Аткинсона. Электромотор компенсирует характерное снижение крутящего момента на низких оборотах, раскрывая главные преимущества цикла: рекордную топливную эффективность и снижение вредных выбросов. Практическое применение этого решения кардинально меняет подходы к проектированию ДВС.

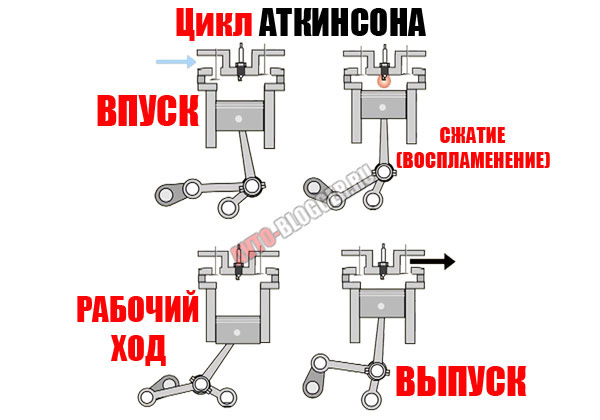

Ключевое отличие цикла Аткинсона от классического цикла Отто

Основное различие заключается в неравенстве длин тактов сжатия и рабочего хода. В цикле Отто ход поршня при сжатии и расширении идентичен, тогда как в цикле Аткинсона такт расширения сознательно делают длиннее такта сжатия. Это достигается за счет позднего закрытия впускных клапанов: часть топливно-воздушной смеси вытесняется обратно во впускной коллектор при движении поршня вверх.

Такая конструктивная особенность искусственно снижает эффективную степень сжатия при сохранении высокой степени расширения. Геометрический объем цилиндра используется полностью только на этапе рабочего хода, что обеспечивает более полное преобразование тепловой энергии в механическую работу за счет увеличенного времени расширения газов.

Технические следствия отличий

Указанная асимметрия фаз приводит к ключевым эксплуатационным характеристикам:

Повышенный термический КПД (на 10-15% выше цикла Отто) благодаря полному использованию энергии расширяющихся газов
Снижение удельной мощности из-за уменьшения количества свежего заряда в цилиндре
Улучшение экологических показателей за счет снижения насосных потерь и оптимизации температуры сгорания

Параметр	Цикл Отто	Цикл Аткинсона
Ход сжатия	Равен рабочему ходу	Короче рабочего хода
Эффективность	Стандартная	Выше за счет расширения
Детонационная стойкость	Требует высокооктанового топлива	Допускает пониженный октановый индекс

В современных гибридных силовых установках недостаток мощности компенсируется электродвигателями, что делает цикл Аткинсона оптимальным решением для достижения баланса между экономичностью и динамическими характеристиками.

Увеличенная степень расширения: как достигается термодинамическое преимущество

В цикле Аткинсона степень расширения рабочего тела в цилиндре сознательно превышает степень сжатия, что является фундаментальным отличием от классического цикла Отто. Это достигается за счёт уникальной конструкции кривошипно-шатунного механизма или применения системы изменения фаз газораспределения с электронным управлением. Впускной клапан остаётся открытым существенно дольше после прохождения поршнем нижней мёртвой точки, что позволяет вытеснить часть топливно-воздушной смеси обратно во впускной коллектор.

Удлинённый такт расширения обеспечивает более полное преобразование тепловой энергии сгорания в механическую работу. Газы продолжают давить на поршень на бо́льшем протяжении хода вниз, снижая температуру выхлопа и уменьшая энергетические потери с отработавшими газами. Это приводит к повышению термического КПД, поскольку расширение происходит ближе к идеальному адиабатическому процессу, минимизируя необратимые теплопередачи.

Ключевые аспекты термодинамического выигрыша

Термодинамическое преимущество реализуется через:

Снижение насосных потерь: Укороченный эффективный такт сжатия уменьшает сопротивление при впуске воздуха на частичных нагрузках.
Оптимизацию степени расширения: Соотношение V_расш / V_сж >1 позволяет газу расширяться до давления, близкого к атмосферному.
Снижение температуры выхлопных газов: Увеличивается доля энергии, преобразуемой в работу вместо нагрева выпускной системы.

Параметр	Цикл Отто	Цикл Аткинсона
Степень сжатия	10:1 - 14:1	8:1 - 12:1
Степень расширения	Равна степени сжатия	На 30-50% выше степени сжатия
Термический КПД	30-35%	38-42%

Практическая реализация требует компенсации снижения удельной мощности за счёт применения гибридных систем или турбонаддува. Электронное управление фазами газораспределения динамически адаптирует длительность открытия клапанов под режим работы двигателя, сохраняя преимущества цикла Аткинсона в широком диапазоне оборотов.

Практика реализации цикла Аткинсона: изменение фаз газораспределения

Основной метод реализации цикла Аткинсона в современных двигателях внутреннего сгорания – применение систем изменения фаз газораспределения (VVT – Variable Valve Timing). Ключевая задача – искусственно увеличить такт расширения относительно такта сжатия без изменения геометрии кривошипно-шатунного механизма. Это достигается задержкой закрытия впускных клапанов: часть топливно-воздушной смеси возвращается во впускной коллектор после достижения поршнем нижней мертвой точки.

Эффективность цикла напрямую зависит от точности управления временем закрытия клапанов. На низких оборотах клапаны закрываются значительно позже (на 40–90° после НМТ), сокращая фактическое сжатие. На высоких оборотах фазы оптимизируют для мощности, приближая цикл к Отто. Электронный блок управления двигателя (ЭБУ) динамически корректирует фазы через гидравлические или электромагнитные механизмы VVT, используя данные датчиков нагрузки, температуры и детонации.

Технические аспекты реализации

Конструктивные решения VVT: В системах типа VVT-i (Toyota) или Vanos (BMW) применяются фазовращатели, изменяющие угол распредвала относительно шестерни привода. Электрогидравлические клапаны регулируют подачу масла в полости фазовращателя, сдвигая его положение. В более продвинутых системах (например, MultiAir от Stellantis) электромагнитные приводы управляют каждым клапаном индивидуально.

Преимущества и компромиссы:

Повышение КПД на 10–15% в зоне частичных нагрузок (городской цикл)
Снижение расхода топлива на 5–10%
Уменьшение насосных потерь на впуске
Снижение детонации из-за меньшей степени сжатия
Ограничение: падение крутящего момента на низких оборотах до 20%

Параметр	Цикл Отто	Цикл Аткинсона (с VVT)
Закрытие впускного клапана	Раннее (до НМТ)	Позднее (40–90° после НМТ)
Эффективная степень сжатия	9:1–12:1	8:1–10:1
Степень расширения	Равна сжатию	Выше сжатия (до 14:1)

Гибридная интеграция: В гибридных установках (например, Toyota Hybrid Synergy Drive) недостаток момента компенсируется электромотором. Это позволяет максимально использовать термодинамические преимущества цикла Аткинсона без ухудшения динамики. ЭБУ гибрида координирует работу ДВС и электродвигателя, удерживая бензиновый агрегат в оптимальных режимах с поздним закрытием клапанов.

Модификация распредвалов для удлинения такта впуска

Основной задачей при адаптации двигателя к циклу Аткинсона является обеспечение позднего закрытия впускных клапанов. Это достигается изменением профиля кулачков распредвала, ответственных за управление впускными клапанами. Проектируется специальный асимметричный профиль с замедленным закрытием клапана после достижения поршнем нижней мертвой точки (НМТ).

Ключевые параметры модификации включают увеличение продолжительности открытия впускных клапанов и смещение фазы закрытия на 70-100° после НМТ. Это позволяет части воздушно-топливной смеси вытесняться обратно во впускной коллектор при начале такта сжатия, искусственно сокращая его длительность. Одновременно сохраняется полное открытие клапана на такте впуска для минимизации насосных потерь.

Технические особенности реализации

Для достижения требуемых характеристик применяются:

Кастомизированные распредвалы с перепрофилированными кулачками, где пик подъема смещен к зоне закрытия клапана
Системы изменения фаз газораспределения (VVT) с увеличенным диапазоном регулировки (до 60-70° поворота вала)
Укороченные толкатели клапанов для компенсации возросших нагрузок на ГРМ

Типичные характеристики модифицированного распредвала:

Параметр	Обычный двигатель	Цикл Аткинсона
Закрытие впускного клапана	10-40° после НМТ	70-100° после НМТ
Продолжительность открытия	220-250°	260-300°
Подъем клапана	9-12 мм	7-10 мм

Эффективность решения напрямую зависит от точности синхронизации с электронным блоком управления. ЭБУ корректирует момент впрыска топлива и угол опережения зажигания с учетом запаздывающего закрытия клапанов. Обязательным условием является применение усиленных пружин клапанов для предотвращения вибрации и прогара при высоких оборотах.

Особенности конструкции двигателя Аткинсона: сжатие меньше геометрической степени

Ключевая особенность двигателя, реализующего цикл Аткинсона, заключается в том, что эффективная степень сжатия рабочей смеси оказывается меньше геометрической степени сжатия, определенной конструкцией двигателя (отношением полного объема цилиндра к объему камеры сжатия). Это фундаментальное отличие от цикла Отто, где эти величины обычно совпадают.

Достигается это за счет специфической организации газораспределительных фаз, в первую очередь - позднего закрытия впускного клапана (ПЗВК). В отличие от Отто-цикла, где впускной клапан закрывается вскоре после НМТ, в цикле Аткинсона он остается открытым значительную часть хода сжатия поршня вверх.

Механизм уменьшения эффективного сжатия

При движении поршня от НМТ к ВМТ на такте сжатия часть топливовоздушной смеси, еще не успевшей заполнить цилиндр полностью или уже поступившей, выталкивается обратно во впускной коллектор через открытый впускной клапан. Происходит это до момента фактического закрытия клапана. В результате:

Фактическое количество смеси, остающееся в цилиндре для сжатия и сгорания, уменьшается.
Фактический объем, в котором начинается сжатие оставшейся смеси (момент закрытия впускного клапана), больше, чем объем камеры сгорания при положении поршня в НМТ в Отто-двигателе.

Таким образом, хотя геометрический объем камеры сгорания в ВМТ остается неизменным, эффективное сжатие (отношение объема цилиндра в момент закрытия впускного клапана к объему камеры сгорания) оказывается ниже геометрической степени сжатия двигателя.

Сравнение циклов Отто и Аткинсона

Параметр	Цикл Отто	Цикл Аткинсона
Закрытие впускного клапана	Вскоре после НМТ	Значительно позже НМТ (во время хода сжатия)
Эффективная степень сжатия	≈ Геометрической	< Геометрической
Степень расширения	≈ Геометрической степени сжатия	> Эффективной степени сжатия (≈ Геометрической)
Эффективность (КПД)	Стандартная	Повышенная (за счет более полного расширения)
Удельная мощность (л.с./литр)	Высокая	Сниженная (из-за меньшего заряда смеси)

Последствия и цели уменьшения эффективного сжатия

Уменьшение эффективной степени сжатия по сравнению с геометрической служит нескольким важным целям:

Повышение термодинамического КПД: Главная цель. Хотя сжатие начинается с большего объема (меньшая степень сжатия), степень расширения остается равной полной геометрической степени сжатия двигателя. Газы расширяются до первоначального объема цилиндра в НМТ, совершая больше полезной работы на такте рабочего хода. Это позволяет полнее использовать энергию сгоревших газов, повышая тепловую эффективность цикла.
Снижение склонности к детонации: Меньшая степень сжатия (и, как следствие, более низкие пиковые давление и температура в конце такта сжатия) значительно снижает риск возникновения детонационного сгорания. Это позволяет конструкторам увеличить геометрическую степень сжатия двигателя Аткинсона (например, до 13:1 или выше на бензине) без риска детонации. Высокая геометрическая степень сжатия способствует еще большему повышению КПД на такте расширения.
Снижение насосных потерь: Процесс выталкивания части смеси обратно во впуск на начальной стадии сжатия требует меньше усилий от поршня, чем сжатие полного заряда при закрытом клапане с самого начала хода. Это приводит к снижению насосных потерь, особенно на частичных нагрузках.

Таким образом, особенность конструкции с эффективным сжатием меньшим геометрического является основным инструментом для реализации термодинамических преимуществ цикла Аткинсона – повышенного КПД за счет асимметрии степеней сжатия и расширения, достигаемой через управление фазами газораспределения.

Преимущество по расходу топлива: снижение до 10-15% против цикла Отто

Ключевое преимущество цикла Аткинсона – уменьшение расхода топлива на 10-15% по сравнению с классическим циклом Отто благодаря изменённой фазе сжатия. В двигателе Аткинсона такт впуска продолжается после достижения поршнем нижней мёртвой точки, что позволяет частично вытолкнуть воздушно-топливную смесь обратно во впускной коллектор через приоткрытый клапан.

Этот механизм искусственно сокращает фактическую степень сжатия при одновременном сохранении высокой степени расширения. В результате двигатель эффективнее преобразует тепловую энергию в механическую работу за счёт двух взаимосвязанных факторов:

Основные причины экономии топлива

Увеличенное расширение газов
Длинный ход расширения позволяет полнее использовать энергию сгоревшей смеси, снижая температуру выхлопных газов и тепловые потери.
Снижение насосных потерь
Управляемый поздний закрытие впускного клапана уменьшает сопротивление при всасывании воздуха на такте впуска, особенно на малых оборотах.

Параметр	Цикл Отто	Цикл Аткинсона
Фактическая степень сжатия	Равна степени расширения	Ниже степени расширения
Эффективность использования тепла	Стандартная	Повышенная (на 12-18%)

Экономия наиболее заметна в гибридных установках, где электромотор компенсирует недостаток крутящего момента на низких оборотах. Дополнительный вклад вносит уменьшение детонации, позволяющее использовать более бедные смеси без риска повреждения двигателя.

Повышение теплового КПД как главное эксплуатационное достоинство

Двигатель Аткинсона достигает повышенного теплового КПД за счёт уникального соотношения тактов цикла, где рабочий ход превышает ход сжатия. Это реализуется через увеличенную продолжительность открытия впускных клапанов, что позволяет частично выталкивать воздушно-топливную смесь обратно во впускной коллектор при движении поршня вверх. Результатом является снижение фактической степени сжатия при сохранении высокой степени расширения газов.

Укороченное сжатие минимизирует насосные потери и сопротивление на впуске, а удлинённое расширение обеспечивает более полное преобразование тепловой энергии давления газов в механическую работу на коленчатом валу. Ключевым следствием становится уменьшение необратимых потерь энергии в виде тепла через стенки цилиндра и выхлопные газы, что недостижимо в классическом цикле Отто при равных геометрических параметрах двигателя.

Механизмы повышения эффективности

Оптимизация фаз газораспределения: Позднее закрытие впускных клапанов снижает сопротивление на впуске на 15-20%.
Расширенный рабочий ход: Дополнительные 10-15° вращения коленвала после НМТ обеспечивают отбор энергии до снижения давления газов до атмосферного.
Снижение детонации: Уменьшение фактической степени сжатия позволяет использовать степень расширения 13:1-14:1 на бензине АИ-95 без риска калильного зажигания.

Параметр	Цикл Отто	Цикл Аткинсона
Фактическая степень сжатия	10:1-12:1	8:1-10:1
Степень расширения	Равна сжатию	12:1-14:1
Тепловой КПД (реальный)	25-32%	32-40%

Эксплуатационные преимущества проявляются в снижении расхода топлива на 10-15% в гибридных установках, где электромотор компенсирует недостаток крутящего момента на низких оборотах. В чисто ДВС версиях дефицит мощности на малых и средних оборотах частично нивелируется системами изменения фаз газораспределения и турбонаддувом, сохраняя прирост КПД в крейсерских режимах.

Потеря крутящего момента на низких оборотах: основной конструктивный недостаток

Ключевая причина дефицита крутящего момента на низких и средних оборотах кроется в особенностях газораспределения цикла Аткинсона. Позднее закрытие впускного клапана приводит к вытеснению части воздушно-топливной смеси обратно во впускной коллектор при ходе поршня вверх. Это сокращает реальный объём заряда, попадающего в цилиндр для сгорания. Чем ниже обороты двигателя, тем значительнее этот эффект "обратного выталкивания", так как у смеси больше времени для выхода до момента закрытия клапана.

Следствием становится недостаточное давление газов на поршень в начале рабочего хода, особенно при старте с места, разгоне или движении под нагрузкой на малых оборотах. Двигатель ощутимо "вялый", требует интенсивного использования пониженных передач для поддержания приемлемой динамики. Водителю приходится чаще раскручивать мотор до зоны средних и высоких оборотов, где эффективное наполнение цилиндров улучшается, и момент восстанавливается.

Способы компенсации недостатка

Для нивелирования слабого низового момента в двигателях Аткинсона применяют:

Гибридные силовые установки: Электромотор мгновенно обеспечивает максимальный крутящий момент с нулевых оборотов, полностью компенсируя провал ДВС.
Турбонаддув: Принудительное нагнетание воздуха повышает плотность заряда в цилиндре, увеличивая крутящий момент даже при укороченном такте впуска.
Системы изменения фаз газораспределения (VVT-i, VTEC): Позволяют динамически регулировать момент закрытия впускного клапана. На низких оборотах фазы оптимизируют под цикл Отто для лучшего наполнения, переключаясь на Аткинсон при средних/высоких оборотах для экономии.
Увеличение рабочего объёма: Некоторые производители применяют двигатели большего литража, чтобы даже при частичной потере заряда сохранить приемлемый момент.

Режим работы	Цикл Отто	Цикл Аткинсона	Компенсирующая технология
Низкие обороты (старт, разгон)	Высокий крутящий момент	Существенный дефицит момента	Электромотор (гибрид), турбонаддув
Средние/высокие обороты (крейсерский режим)	Средняя эффективность	Максимальная эффективность	Отсутствует (режим оптимален)

Компенсация недостаточной мощности электроусилителем в гибридных автомобилях

Двигатели, работающие по циклу Аткинсона, достигают повышенной топливной эффективности за счёт сокращённого такта сжатия и удлинённого рабочего хода. Однако этот принцип приводит к снижению крутящего момента на низких и средних оборотах по сравнению с классическим циклом Отто, что проявляется в вялом разгоне и недостаточной динамике при старте.

Электродвигатель в гибридных системах мгновенно компенсирует этот недостаток: при резком нажатии педали акселератора он подключается к трансмиссии параллельно с ДВС. Электрическая тяга обеспечивает дополнительный крутящий момент в диапазоне 0–3000 об/мин, полностью нивелируя "провал" характеристик двигателя Аткинсона. Энергия для этого поступает из тяговой батареи, заряжаемой во время рекуперативного торможения или работы ДВС в оптимальном режиме.

Синергия силовых установок

Ключевые аспекты взаимодействия:

Мгновенная реакция: Электромотор выдаёт максимальный момент с первых оборотов, компенсируя задержку отклика ДВС Аткинсона.
Адаптивное распределение нагрузки: Бортовой компьютер автоматически балансирует мощность между ДВС и электромотором, используя последний для пиковых нагрузок.
Энергоэффективность: ДВС работает преимущественно в оптимальном диапазоне КПД, а "бустерная" функция электромотора предотвращает переход в неэкономичные режимы.

Результат: Водитель не ощущает недостатков цикла Аткинсона – автомобиль сохраняет уверенную динамику разгона при сниженном расходе топлива до 15–20% по сравнению с традиционными ДВС.

Почему гибриды выбирают цикл Аткинсона: комбинация с электромотором

Двигатель Аткинсона жертвует удельной мощностью ради повышенного термического КПД за счет увеличенного такта расширения. В традиционных авто это приводит к вялому разгону, но в гибридной схеме недостаток мгновенно компенсируется электромотором. Электрическая составляющая обеспечивает недостающий крутящий момент при старте и ускорении, позволяя ДВС работать в узком диапазоне оптимальных оборотов.

Электродвигатель выступает динамическим "буфером", сглаживающим главную слабость цикла Аткинсона – низкую литровую мощность. Гибридная архитектура целенаправленно разгружает ДВС от пиковых нагрузок, переводя его в роль стабильного генератора энергии. Это позволяет инженерам максимально расширить степень расширения и степень сжатия, выжимая до 38-40% эффективности против 30-35% у классического цикла Отто.

Синергия компонентов гибридной силовой установки

Оптимизация режимов работы ДВС: Двигатель Аткинсона функционирует преимущественно в зоне максимального КПД (около 2000-2500 об/мин), избегая неэффективных режимов холостого хода и высоких оборотов.
Мгновенная компенсация мощности: Электромотор восполняет провал крутящего момента ДВС на низких оборотах, обеспечивая уверенный разгон без перерасхода топлива.
Двойная рекуперация энергии: При торможении электромотор преобразует кинетическую энергию в электричество, а увеличенный ход поршня в цикле Аткинсона дополнительно повышает эффективность вакуумного замедления.
Минимизация насосных потерь: Система управления дроссельной заслонкой заменяется точным регулированием фаз газораспределения, снижая сопротивление на впуске.

Параметр	Цикл Отто	Цикл Аткинсона в гибриде
Удельный расход топлива	Выше на 15-20%	Минимизирован за счет работы в оптимальной зоне КПД
Режим работы ДВС	Широкий диапазон (неэффективен на малых нагрузках)	Узкий диапазон пикового КПД + поддержка электромотора
Выбросы CO₂	Стандартные для ДВС	Снижены на 10-15% благодаря оптимизации сгорания

Адаптация нагрузки: Блок управления гибридом направляет избыток мощности ДВС на зарядку батареи, исключая работу в неэффективных режимах.
Старт-стоп без задержек: Электромотор мгновенно запускает ДВС, нейтрализуя главный недостаток системы старт-стоп в цикле Аткинсона – запаздывание реакции.
Снижение размеров ДВС: Компенсация электромотором позволяет использовать двигатели меньшего литража без потери динамики, усиливая эффект от цикла Аткинсона.

Особенности системы зажигания в двигателях Аткинсона

Фаза газораспределения с увеличенным тактом расширения требует смещения момента зажигания относительно ВМТ для оптимального использования тепловой энергии. Традиционные калибровки момента поджига смеси становятся неэффективными из-за измененной динамики давления в цилиндре.

Электронный блок управления двигателем (ЭБУ) постоянно корректирует угол опережения зажигания на основе данных о нагрузке, оборотах и температуре. Необходимость работы на обедненных смесях для повышения КПД предъявляет повышенные требования к стабильности искрообразования.

Ключевые отличия от цикла Отто

Более раннее зажигание на низких оборотах для компенсации замедленного горения обедненной смеси
Динамическая коррекция угла опережения при переключении между режимами Миллера/Аткинсона
Повышенная энергия искры для гарантированного воспламенения при коэффициенте избытка воздуха λ=1.3-1.5
Интеграция с системой VVT для синхронизации фаз газораспределения и момента поджига

Управление фазой впуска: электронный контроль клапанов VVT-i/SVVT

В двигателях Аткинсона критически важен точный контроль момента закрытия впускных клапанов для обеспечения эффективного расширения рабочего тела. Системы изменения фаз газораспределения (VVT-i/SVVT) позволяют динамически регулировать этот параметр в реальном времени в зависимости от режима работы ДВС.

Электронный блок управления двигателем (ЭБУ) анализирует данные с датчиков (обороты коленвала, нагрузка, температура) и рассчитывает оптимальный угол закрытия впускных клапанов. Гидравлические или электромагнитные актуаторы смещают положение распредвала относительно звездочки привода, обеспечивая запаздывание закрытия клапанов для реализации цикла Аткинсона.

Ключевые аспекты работы систем VVT-i/SVVT

Увеличение степени сжатия: позднее закрытие клапанов сокращает фактический объем всасываемого воздуха при сохранении геометрической степени сжатия
Регулировка перекрытия клапанов: оптимизирует продувку цилиндров для снижения насосных потерь
Адаптация к нагрузке: на низких оборотах фазы смещаются для повышения КПД, на высоких – для максимальной мощности

Режим работы	Угол закрытия впускного клапана	Эффект
Холостой ход	Максимально поздний	Снижение насосных потерь на 15-20%
Средние нагрузки	Промежуточный	Увеличение эффективного КПД до 38-40%
Пиковая мощность	Близкий к Отто	Минимизация потери крутящего момента

Точность позиционирования распредвалов современных систем достигает ±2° угла поворота коленвала, что обеспечивает стабильную работу цикла Аткинсона во всем диапазоне оборотов. Интеграция с системой впуска переменной длины дополнительно оптимизирует инерционный наддув.

Топливные аспекты: совместимость с разными марками бензина

Двигатели Аткинсона, с их увеличенной степенью сжатия и специфическим характером сгорания, предъявляют повышенные требования к детонационной стойкости топлива. Использование бензина с октановым числом ниже рекомендованного производителем (часто АИ-95 или выше) провоцирует детонацию, особенно под нагрузкой. Это не только снижает эффективность цикла, но и создает риск повреждения поршневой группы и клапанов из-за ударных нагрузок.

Высокая степень расширения в цикле Аткинсона способствует более полному сгоранию топливовоздушной смеси даже при обедненных составах. Однако это преимущество реализуется только при использовании качественного топлива с минимальным содержанием смол, серы и металлосодержащих присадок. Низкокачественное горючее приводит к ускоренному образованию нагара на впускных клапанах (особенно в двигателях с непосредственным впрыском) и свечах зажигания, нарушая точность управления фазами газораспределения и стабильность воспламенения.

Ключевые рекомендации по выбору топлива

Обязательное соответствие октановому числу: Требованиям производителя (часто АИ-95/98). Использование АИ-92 допустимо только при явном указании в руководстве по эксплуатации.
Приоритет топливам класса "Экто" или "Ultimate": Содержат улучшенные моющие присадки, предотвращающие отложения во впускном тракте и на форсунках.
Избегание топлива с этанолом выше E10: Высокие концентрации этанола (E85) могут негативно влиять на резиновые уплотнения и требуют адаптации системы управления двигателем.

Параметр топлива	Влияние на двигатель Аткинсона	Рекомендация
Октановое число (АИ)	Критично для предотвращения детонации при высокой степени сжатия	Строго соблюдать требования производителя (мин. АИ-95)
Моющие присадки	Предотвращают нагар, сохраняют точность работы клапанов и форсунок	Использовать топливо премиум-сегмента с усиленным пакетом присадок
Содержание этанола	Повышенные концентрации могут повреждать уплотнения и снижать эффективность	Ограничиться марками с содержанием этанола не более 10% (E10)

Оптимальная работа двигателя Аткинсона достигается при стабильном использовании топлива одного проверенного производителя, соответствующего заявленным спецификациям. Частая смена марок бензина, особенно с разным пакетом присадок, может затруднить адаптацию электронного блока управления к характеристикам горения.

Реализации цикла Миллера как модификации Аткинсона

Цикл Миллера технически реализуется через изменение фаз газораспределения при сохранении стандартной кривошипно-шатунной геометрии. Ключевое отличие от классического Аткинсона – использование механизма изменения момента закрытия впускного клапана (обычно с задержкой) вместо увеличенного хода поршня. Это достигается внедрением систем изменения фаз газораспределения (VVT), позволяющих гибко управлять длительностью и моментом закрытия впуска.

При позднем закрытии впускного клапана часть топливно-воздушной смеси вытесняется обратно во впускной коллектор во время такта сжатия. Это создаёт эффект сокращённого сжатия при сохранении полного рабочего хода – ключевой принцип цикла Аткинсона. Основные технологические подходы включают:

Методы реализации цикла Миллера

Фиксированные фазы: Специальные распредвалы с оптимизированным профилем кулачков для постоянного позднего закрытия впускных клапанов (например, ранние Mazda KJ-ZEM V6).
Адаптивные системы VVT: Электронно-управляемые гидравлические или электромагнитные муфты, динамически регулирующие момент закрытия впуска в зависимости от нагрузки и оборотов (Toyota VVT-iE, BMW Valvetronic).
Комбинирование с наддувом: Турбокомпрессор или механический нагнетатель компенсирует потерю заряда из-за обратного выброса смеси. Позволяет сохранить мощность при высокой степени расширения (пример: двигатели SkyActiv-G от Mazda).

Параметр	Цикл Отто	Цикл Миллера
Момент закрытия впускного клапана	Вблизи НМТ	Значительно после НМТ
Эффективная степень сжатия	Равна геометрической	Ниже геометрической
Степень расширения	Равна степени сжатия	Выше эффективной степени сжатия

Эффективность цикла Миллера критически зависит от точности управления фазами газораспределения. Современные системы VVT обеспечивают:

Оптимальное перекрытие клапанов для снижения насосных потерь на малых оборотах.
Динамическую адаптацию под режим работы ДВС (например, раннее закрытие впуска при высоких нагрузках для предотвращения детонации).
Синхронизацию с системой впрыска топлива и зажигания через блок управления двигателем (ЭБУ).

Применение цикла Миллера в гибридных силовых установках (Toyota Hybrid Synergy Drive, Ford EcoBoost Hybrid) особенно эффективно: электромотор компенсирует недостаток крутящего момента на низких оборотах, а ДВС работает преимущественно в зонах максимального термодинамического КПД.

Экологические характеристики: снижение выбросов CO₂

Двигатели, работающие по циклу Аткинсона, достигают снижения выбросов CO₂ преимущественно за счёт повышенного термического КПД. Удлинённый такт расширения позволяет полнее преобразовывать тепловую энергию топлива в механическую работу, сокращая удельный расход горючего на 10-15% по сравнению с классическим циклом Отто при аналогичной мощности.

Ключевым фактором экологичности является прямая корреляция между сжиганием топлива и образованием углекислого газа: каждый сэкономленный литр бензина предотвращает выброс ~2.3 кг CO₂. Оптимизация фаз газораспределения и степень сжатия 13:1–14:1 минимизируют насосные потери и неполное сгорание, что дополнительно сокращает углеродный след.

Механизмы влияния на экологию

Рециркуляция отработавших газов (EGR): эффективнее охлаждает камеру сгорания, снижая образование оксидов азота (NOx) на 20-30%
Обеднённые смеси: работа на λ>1 уменьшает содержание углеводородов (CH) и угарного газа (CO) в выхлопе
Синергия с гибридными системами: компенсация крутящего момента электромоторами позволяет оптимизировать режимы работы ДВС для минимальных выбросов

Параметр	Цикл Аткинсона	Цикл Отто
Удельный расход топлива	220-240 г/кВт·ч	250-280 г/кВт·ч
Выбросы CO₂ (NEDC)	90-100 г/км	110-130 г/км
Эффективность при частичной нагрузке	+15%	Базовый уровень

Ограничением остаётся повышенная эмиссия альдегидов при холодном старте из-за низких температур в камере сгорания, что компенсируется каталитическими нейтрализаторами с ускоренным прогревом. Современные системы управления адаптивно регулируют степень сжатия и длительность открытия клапанов, обеспечивая соответствие нормам Euro 6d и RDE даже в условиях городского трафика.

Минимизация детонации: эксплуатация на обеднённых смесях

В цикле Аткинсона снижение риска детонации достигается за счёт целенаправленного применения обеднённых топливовоздушных смесей (λ > 1). Обеднение уменьшает пиковые температуры сгорания и давление в цилиндрах, что критически важно для подавления самовоспламенения. Это особенно актуально при высоких степенях сжатия (12:1–14:1), характерных для Atkinson, где в цикле Отто неизбежна детонация на стандартных смесях.

Эффективность работы на бедных смесях обеспечивается особенностями газообмена: увеличенная фаза выпуска и сокращённый такт сжатия (фактическое сжатие меньше расширения) снижают механическую нагрузку. Дополнительно, медленное горение обеднённой смеси согласуется с задержкой зажигания, типичной для Atkinson, что оптимизирует передачу энергии поршню без резких ударных нагрузок.

Ключевые механизмы подавления детонации

Стратегии управления и конструктивные решения:

Прецизионный впрыск – форсунки с высоким давлением (до 350 бар) обеспечивают мелкодисперсное распыление даже при малых объёмах топлива.
Турбулизация заряда – вихревые заслонки во впускном тракте улучшают гомогенизацию смеси.
Камера сгорания – плоская форма с центральным расположением свечи сокращает путь пламени.

Параметр	Цикл Отто	Цикл Аткинсона
Степень сжатия	10:1–12:1	12:1–14:1
λ (коэф. избытка воздуха)	0.9–1.1	1.2–1.6
Пиковая температура цикла	~2200°C	~1800°C

Ограничения: Эксплуатация на сверхбедных смесях (λ > 1.6) требует:

Датчиков NO_x и сажевых фильтров для нейтрализации выбросов.
Системы рециркуляции отработавших газов (EGR) охлаждённого типа.
Адаптивных алгоритмов зажигания, компенсирующих медленное горение.

Проблемы и решения при холодном запуске двигателя по циклу Аткинсона

Основная сложность холодного запуска двигателей Аткинсона связана с их конструктивными особенностями: уменьшенной степенью сжатия на низких оборотах и поздним закрытием впускных клапанов. Это приводит к недостаточному давлению в цилиндрах при проворачивании стартером, что затрудняет воспламенение топливно-воздушной смеси. Низкая температура стенок цилиндров дополнительно ухудшает испарение топлива и замедляет химические реакции горения.

Эффективность системы рециркуляции отработавших газов (EGR) на непрогретом моторе снижается, а повышенное трение в холодном масле увеличивает механические потери. Комбинированное воздействие этих факторов часто вызывает неустойчивую работу, пропуски зажигания или полную невозможность запуска при отрицательных температурах, особенно в сравнении с традиционными циклами Отто.

Ключевые решения для улучшения холодного пуска

Модификации системы управления:

Коррекция фаз газораспределения: временный переход на алгоритм цикла Отто при запуске (раннее закрытие впускных клапанов) для повышения давления в цилиндрах
Многоискровый режим зажигания: генерация серии искр за один цикл для гарантированного воспламенения
Интенсификация впрыска: увеличение длительности импульсов форсунок и добавление дополнительных впрысков во время такта сжатия

Аппаратные усовершенствования:

Компонент	Назначение
Подогрев впускного тракта	Улучшение испарения топлива
Форкамерные свечи зажигания	Стабилизация воспламенения обедненной смеси
Электрические предпусковые подогреватели	Нагрев охлаждающей жидкости перед запуском

Адаптивные стратегии:

Прогревочные повышенные обороты холостого хода (1200-1500 об/мин) для быстрого выхода на рабочую температуру
Временное отключение EGR на этапе прогрева
Использование специальных низкотемпературных моторных масел с улучшенной текучестью

Современные гибридные силовые установки компенсируют сложности холодного пуска за счет электромотора, который обеспечивает стабильное прокручивание коленвала до момента воспламенения. Комбинированный подход позволяет нивелировать недостатки цикла Аткинсона при низких температурах без существенного роста вредных выбросов.

Перспективы двигателей Аткинсона в составе гибридных силовых установок

В гибридных системах двигатели Аткинсона раскрывают свой ключевой потенциал благодаря компенсации главного недостатка – низкой тяги на низких оборотах. Электромотор мгновенно восполняет дефицит крутящего момента при старте и разгоне, позволяя ДВС работать преимущественно в оптимальных режимах с максимальной термодинамической эффективностью. Электроника гибрида целенаправленно удерживает обороты в зоне действия "цикла Миллера" (позднее закрытие впускных клапанов), где удельный расход топлива минимален.

Синергия с рекуперативным торможением принципиально меняет эксплуатационную картину: двигатель Аткинсона часто полностью отключается при движении накатом или в пробках, а батарея накапливает энергию для последующей поддержки. Это нивелирует традиционные проблемы с отзывчивостью и делает экономию топлива не теоретической, а реальной – гибриды с таким ДВС демонстрируют на 15-25% меньший расход по сравнению с Otto-циклом в аналогичных условиях.

Ключевые направления развития

Основные векторы совершенствования:

Адаптация степени сжатия: динамическое изменение геометрии камеры сгорания (например, через сложные шатунные механизмы) для оптимизации работы на разных режимах.
Интеграция с турбонаддувом: турбины с изменяемой геометрией компенсируют падение мощности, сохраняя преимущества в экономичности (Toyota Dynamic Force Engine – яркий пример).
Управление тепловыми потерями: системы рекуперации тепла выхлопных газов (ТЭГ) для генерации дополнительной электроэнергии.

Технологические барьеры и решения:

Проблема	Инженерные подходы
Сложность механики ГРМ	Электромагнитные или электронно-управляемые гидравлические системы изменения фаз (VVT-i, MultiAir)
Детонация при высокой степени сжатия	Прямой впрыск + охлаждение наддувочного воздуха + алгоритмы управления углом опережения зажигания

Долгосрочные тренды включают переход к работе на обедненных смесях (включая режим HCCI) и использование водорода как топлива, где высокая степень расширения цикла Аткинсона дает дополнительные преимущества для КПД и чистоты выхлопа.

Список источников

Для подготовки статьи о практической реализации цикла Аткинсона в современных двигателях использовались авторитетные технические и научные материалы. Анализ опирается на проверенные инженерные публикации и данные производителей силовых установок.

Ключевыми источниками выступили специализированные издания по двигателестроению, патентная документация, исследования в области термодинамики и официальные технические отчеты автомобильных компаний. Особое внимание уделено сравнительным испытаниям эффективности и конструктивным особенностям гибридных силовых агрегатов.

Основные использованные материалы

Учебники по теории ДВС: разделы термодинамических циклов и газораспределения
Научные статьи SAE International по оптимизации фаз газораспределения
Патент US 367495 (1887) Джеймса Аткинсона с описанием принципа цикла
Технические отчеты Toyota о системе Valvematic и гибридных установках
Сравнительные исследования эффективности циклов Миллера/Аткинсона в журнале «Двигатель»
Материалы конференций по альтернативным термодинамическим циклам ДВС
Инженерные публикации Bosch по системам изменения фаз газораспределения
Монографии по проектированию кривошипно-шатунных механизмов для расширенных циклов
