Датчик давления масла КамАЗ (аварийный)

Статья обновлена: 18.08.2025

Бесперебойная работа двигателя КамАЗ напрямую зависит от стабильного давления моторного масла в системе смазки. Датчик аварийного давления масла играет критически важную роль в защите силового агрегата от повреждений, вызванных масляным голоданием. Этот небольшой, но жизненно необходимый компонент непрерывно контролирует параметры смазочной системы.

При падении давления ниже допустимого порога датчик мгновенно активирует аварийную сигнализацию на приборной панели – контрольную лампу красного цвета и звуковой сигнал. Это позволяет водителю своевременно остановить двигатель, предотвращая катастрофический износ дорогостоящих деталей: коленвала, вкладышей, распредвала, поршневой группы.

Понимание устройства, принципа действия, ключевых характеристик и особенностей эксплуатации датчика аварийного давления масла КамАЗ необходимо для обеспечения надежности и долговечности грузовика. В этой статье подробно рассмотрены все аспекты его работы, типовые неисправности и отзывы практикующих механиков.

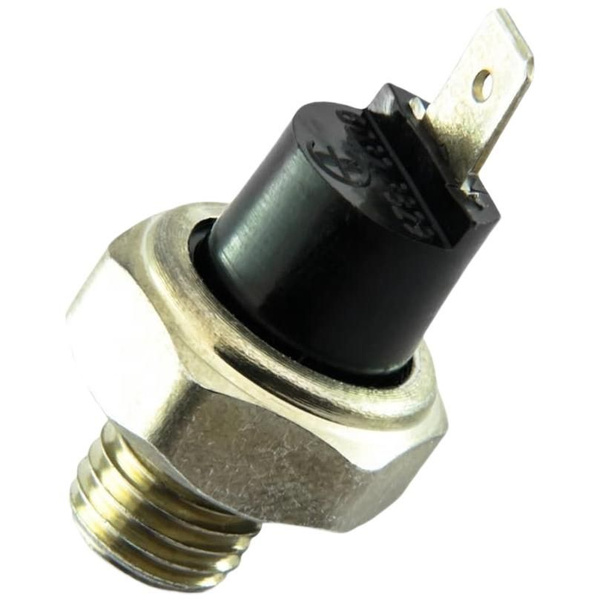

Датчик аварийного давления масла КамАЗ

Датчик аварийного давления масла является критически важным элементом системы смазки двигателя КамАЗ. Он непрерывно контролирует давление масляного потока в главной магистрали, предотвращая эксплуатацию двигателя при недостаточной смазке.

Устройство устанавливается непосредственно в блок двигателя, где фиксирует реальные параметры давления. При выходе показателей за безопасный диапазон датчик мгновенно активирует систему оповещения водителя, минимизируя риск заклинивания и капитального ремонта силового агрегата.

Принцип работы механизма предупреждения

Функционирование датчика основано на механико-электрическом взаимодействии компонентов:

Чувствительная мембрана внутри корпуса воспринимает давление масла. При нормальном рабочем уровне (4-7 кгс/см²) она выгибается, удерживая контактную группу в разомкнутом состоянии.
При падении давления ниже критического порога (0.4-0.8 кгс/см²) мембрана возвращается в исходное положение. Срабатывает возвратная пружина, которая замыкает электрические контакты.
Замыкание цепи подает напряжение на контрольную лампу красного цвета на приборной панели. Одновременно может активироваться звуковой сигнал (в зависимости от комплектации).
Датчик сохраняет замкнутое состояние до восстановления давления. При нормализации параметров мембрана вновь размыкает цепь, отключая сигнализацию.

Конструкция и материалы корпуса датчика

Корпус датчика аварийного давления масла КамАЗ изготавливается методом литья под давлением из термостойких материалов, обеспечивающих герметичность и механическую прочность в условиях вибраций и температурных перепадов двигателя. Основной материал – алюминиевые сплавы (чаще АК12), сочетающие легкость с высокой теплопроводностью и коррозионной стойкостью. Резьбовая часть корпуса (обычно М18×1,5 или М22×1,5) усилена для надежного вворачивания в масляную магистраль двигателя.

Внутри корпуса расположена герметичная камера с чувствительным элементом (мембраной), отделенная от масляной системы уплотнительным кольцом из маслобензостойкой резины (например, NBR или FKM). Верхняя часть корпуса выполнена из термостойкого пластика (полиамид PA66-GF30), фиксирующего электрический разъем и защищающего внутренние контакты от влаги и загрязнений. На корпусе присутствуют шестигранник под ключ (19-22 мм) для монтажа и маркировка с техническими параметрами.

Ключевые элементы конструкции

Резьбовой штуцер: Алюминиевый сплав с точной метрической резьбой для установки в масляный канал блока цилиндров.
Рабочая камера: Полость для контакта с моторным маслом, передающего давление на мембрану.
Уплотнительное кольцо: Резиновое кольцо круглого сечения, предотвращающее утечки масла по резьбе.
Контактная группа: Латунные или биметаллические клеммы, вмонтированные в пластиковую крышку.
Монтажный шестигранник: Формируется при литье корпуса для затяжки стандартным инструментом.

Основные технические параметры устройства

Датчик аварийного давления масла для двигателей КамАЗ относится к мембранно-контактным устройствам нормально-разомкнутого типа. Принцип действия основан на замыкании электрической цепи при падении давления масла ниже критического порога, что активирует сигнализатор на панели приборов.

Корпус выполнен из металлических сплавов с устойчивостью к вибрациям и агрессивным средам. Конструктивно оснащен резьбовым штуцером для интеграции в масляную магистраль двигателя, что обеспечивает прямой контакт с рабочей жидкостью.

Ключевые характеристики:

Параметр	Значение
Диапазон срабатывания	0.4–0.8 атм
Рабочее напряжение	24 В (номинальное)
Тип контактов	Нормально разомкнутые
Резьба подключения	М10×1 мм
Рабочая температура	-40°C до +130°C
Степень защиты	IP54
Ресурс срабатываний	≥ 100 000 циклов

Дополнительные особенности:

Герметичность соединения: до 25 атм (статическое давление)
Ток коммутации: 0.1 А
Установочный момент: 10–15 Н·м

Место установки в двигателях КамАЗ

Датчик аварийного давления масла интегрируется непосредственно в масляную магистраль силового агрегата. Он устанавливается в зоне максимально точного контроля давления смазочной системы, обеспечивая оперативное срабатывание при критическом падении показателей.

Основное место монтажа – блок цилиндров двигателя. Конкретная точка расположения варьируется в зависимости от модификации мотора, но всегда находится на пути основного потока масла после масляного насоса. В большинстве случаев датчик вкручивается в резьбовое отверстие на корпусе масляного фильтра или рядом с редукционным клапаном.

Типовые точки установки по моделям двигателей

Модель двигателя	Расположение датчика
КамАЗ 740 (Евро-0-3)	Передняя часть блока цилиндров, левая сторона (по ходу движения) возле фильтра грубой очистки масла
КамАЗ 910 (Евро-4)	На корпусе масляного модуля (агрегат, объединяющий фильтры и охладитель) с правой стороны
КамАЗ 530	Задняя часть ГБЦ или верхняя зона блока цилиндров вблизи масляных каналов

Общие признаки расположения:
- Наличие резьбового посадочного места М14×1.5
- Прямой контакт с основной масляной магистралью
- Доступность для подключения электропроводки к бортовой сети
Совместное размещение: Часто соседствует с датчиком контрольного давления масла (сигнализирующим о номинальных параметрах), но имеет отдельный электрический разъем.

Электрическое подключение датчика к системе

Датчик аварийного давления масла КамАЗ подключается к бортовой сети через двухконтактную колодку стандартного типа. Основной рабочий контакт соединяется с сигнальной лампой на приборной панели через управляющее реле, а второй контакт замыкается на массу транспортного средства. Сечение проводов должно соответствовать токовой нагрузке цепи (обычно 1,0-1,5 мм²), при этом обязательна защита кабеля термостойкой гофрой в зоне близости к двигателю.

При монтаже критично обеспечить герметичность соединений: контактные группы обрабатываются токопроводящей смазкой, а места ввода проводов в корпус датчика уплотняются термостойкими кольцами. Нарушение изоляции или коррозия контактов приводят к ложным срабатываниям сигнализации. Подключение выполняется при отключенной аккумуляторной батарее для исключения короткого замыкания.

Последовательность подключения

Отключить минусовую клемму аккумулятора.
Проложить кабель от места установки датчика до приборной панели через штатные каналы проводки.
Зачистить концы проводов на 7-8 мм, обжать медные наконечники.
Подключить клеммы к датчику: сигнальный провод (обычно серый) к контакту «S», массу (черный) к контакту «-».
Соединить сигнальный провод с соответствующим входом контрольной лампы через реле.
Проверить фиксацию разъёмов и отсутствие перегибов кабеля.

Параметры подключения:

Напряжение питания	24 В ± 10%
Ток потребления	≤ 0,5 А
Момент затяжки контактов	8-10 Н·м

При корректном подключении сигнальная лампа гаснет после запуска двигателя при достижении давления масла 0,4-0,6 кгс/см². Ложное срабатывание при прогретом моторе свидетельствует о нарушении целостности цепи или падении давления в системе смазки. Для диагностики цепи используют мультиметр: при замкнутых контактах датчика (низкое давление) сопротивление между клеммами должно быть ≤ 0,5 Ом.

Пороговое значение давления для срабатывания

Датчик аварийного давления масла двигателей КамАЗ срабатывает при достижении критически низкого уровня масляного давления в системе смазки. Это значение является фиксированным и определяется заводом-изготовителем для защиты силового агрегата от масляного голодания, предотвращения заклинивания коленчатого вала, распредвалов и разрушения вкладышей.

Основное пороговое значение для большинства моделей двигателей КамАЗ (например, 740, 741, 782) составляет 0,4–0,7 кгс/см² (40–70 кПа). Срабатывание происходит при падении давления ниже этой границы, после чего датчик замыкает электрическую цепь и активирует красную сигнальную лампу на приборной панели. В некоторых модификациях (например, с электронным блоком управления) дополнительно может блокироваться запуск двигателя.

Ключевые аспекты порога срабатывания

Тип датчика: Механические (ММ111А, ММ120-Д) и электронные (ДДА-211) модели имеют идентичный порог срабатывания.
Зависимость от температуры: Значение корректно при прогретом двигателе (температура масла +80...+90°C). На холодном моторе давление может кратковременно опускаться ниже порога без срабатывания.
Место установки: Датчик интегрирован в главную масляную магистраль, обычно рядом с масляным фильтром.

Двигатель КамАЗ	Порог срабатывания (кгс/см²)	Порог срабатывания (кПа)
740 (Евро-2/3/4)	0,4–0,5	40–50
741.10 (Евро-5)	0,6–0,7	60–70
782.55 (газовый)	0,5–0,6	50–60

Важно: Превышение порога при работающем двигателе даже кратковременно требует немедленной остановки мотора и диагностики. Игнорирование сигнала ведет к катастрофическому износу трущихся пар и капитальному ремонту. Точное значение для конкретного двигателя указано в руководстве по эксплуатации транспортного средства.

Проверка работоспособности мультиметром

Для диагностики датчика аварийного давления масла КамАЗ потребуется мультиметр в режиме измерения сопротивления (Ом). Перед проверкой отсоедините разъем датчика и очистите контакты от загрязнений. Запуск двигателя не требуется – тестирование проводится при выключенном зажигании.

Снимите датчик с двигателя для точной проверки. Подсоедините щупы мультиметра к металлическому корпусу (масса) и центральному контакту датчика. Имитируйте аварийное состояние: нажатием на шток (или мембрану) отверткой создайте давление. Фиксируйте изменения показаний прибора.

Критерии исправности

Нормальные показания мультиметра:

Шток свободен (давление в норме): сопротивление ≈ 0 Ом (контакты замкнуты)
Шток нажат (аварийное давление): сопротивление → ∞ (контакты разомкнуты)

Признаки неисправности:

Отсутствие изменения сопротивления при нажатии штока
Постоянно бесконечное сопротивление (обрыв цепи)
Постоянно нулевое сопротивление (залипание контактов)

Состояние датчика	Положение штока	Показания мультиметра
Исправен	Отпущен	≈ 0 Ом
Исправен	Нажат	∞ (разрыв цепи)
Неисправен	Любое	Нет изменений / промежуточные значения

Зафиксируйте мультиметр на минимальном диапазоне измерений (200 Ом). Нестабильные показания при нажатии штока указывают на износ контактной группы. После проверки установите датчик с новым уплотнительным кольцом, избегая перекоса.

Типичные признаки неисправности датчика аварийного давления масла

Некорректная работа датчика аварийного давления масла КамАЗ создает риски для двигателя, так как водитель лишается достоверной информации о критическом состоянии системы смазки. Своевременное выявление признаков поломки позволяет предотвратить дорогостоящий ремонт силового агрегата.

К характерным симптомам неисправности данного датчика относятся следующие проявления, требующие незамедлительной диагностики:

Ложное срабатывание сигнальной лампы на приборной панели при нормальном уровне масла и исправном масляном насосе
Отсутствие реакции контрольной лампы при реально низком давлении в системе (проверяется манометром)
Нестабильная индикация – хаотичное мигание или периодическое загорание/гаснение лампы давления без объективных причин
Механические повреждения корпуса – видимые трещины, вмятины или следы подтекания масла в районе установки датчика
Нарушение контактов – окисление клемм, обрыв проводов или плохое соединение в электрическом разъеме датчика

Пошаговая процедура замены датчика аварийного давления масла на двигателе КамАЗ

Замена датчика аварийного давления масла требует предварительной подготовки и соблюдения мер безопасности. Необходимо заглушить двигатель, дождаться его остывания, подготовить инструменты и новый датчик с соответствующими характеристиками для вашей модели КамАЗ.

Убедитесь в наличии чистых ветошей, герметика для резьбовых соединений (при необходимости) и ключа на 19 мм или 22 мм в зависимости от модификации датчика. Проверьте целостность резьбы на посадочном месте и уплотнительного кольца на новом датчике.

Последовательность работ

Отключение питания
Снимите минусовую клемму с аккумуляторной батареи для исключения короткого замыкания.
Демонтаж старого датчика
Отсоедините электрический разъем, нажав на фиксатор колодки проводов. Очистите зону вокруг датчика от загрязнений ветошью.
Выкручивание
Используя рожковый ключ, аккуратно выверните датчик против часовой стрелки. Подготовьте емкость для слива остатков масла (1-2 ст. ложки).
Подготовка нового датчика
Нанесите тонкий слой герметика на резьбу (если рекомендовано производителем). Установите новое уплотнительное кольцо, смазанное моторным маслом.
Монтаж
Вверните датчик в посадочное отверстие блока цилиндров вручную до упора. Затяните ключом с моментом 20-25 Н∙м без перекоса.
Финальные операции
Наденьте электрический разъем до щелчка фиксатора. Протрите место установки от остатков масла. Подключите АКБ.

Контрольная операция	Критерий успеха
Запуск двигателя	Контрольная лампа давления гаснет через 2-3 сек после запуска
Визуальная проверка	Отсутствие подтеканий масла в области установки
Проверка показаний	Стабильные значения давления на холостых и рабочих оборотах

Совместимость с моделями КамАЗ (740, 6520)

Датчик аварийного давления масла серийно устанавливается на двигатели КамАЗ-740 всех модификаций, включая 740.30-260 (ЕВРО-3), 740.50-360 (ЕВРО-4) и их производные. Устройство интегрировано в систему смазки двигателя через стандартный резьбовой канал (М14×1,5) на корпусе масляного насоса или фильтра, что обеспечивает унификацию крепления для всего модельного ряда силовых агрегатов.

Для грузовиков семейства КамАЗ-6520 (седельные тягачи, самосвалы) применяются датчики с аналогичными характеристиками, но с обязательной проверкой на соответствие электрическим параметрам конкретной модификации. Модели с цифровыми панелями приборов (например, 65201-6060) требуют датчиков с выходным сигналом 0–5 Ом, тогда как для базовых версий с аналоговой сигнализацией используются устройства на 0,25–0,35 Ом.

Ключевые особенности совместимости

Двигатели 740-й серии: Поддержка всех версий (740.11-240, 740.13-300, 740.62-280 и др.) при номинальном давлении срабатывания 0,04–0,08 МПа.
КамАЗ-6520: Совместимость с шасси 65201, 65225, 65226 при условии соответствия резьбы М14×1,5 и рабочего напряжения 24В.
Адаптация к ЭБУ: Для автомобилей с системой EBS (65206, 65207) обязательна калибровка датчика под протокол CAN-шины.

Модель техники	Рекомендуемый артикул датчика	Давление активации (МПа)
КамАЗ-740 (ЕВРО-0–ЕВРО-3)	14.3829	0,04±0,01
КамАЗ-740 (ЕВРО-4/5)	14.3847-11	0,06±0,005
КамАЗ-6520 (базовый)	14.3829	0,04±0,01
КамАЗ-6520 (с EBS)	866.3829-01	0,07±0,005

Важно: Установка несоответствующего датчика на модификации с цифровым управлением (65206–65209) вызывает ошибку B1008 в диагностической системе. Для гибридных версий 6522X применяются усиленные версии с индексом -52 в артикуле (например, 14.3847-52), рассчитанные на вибрацию до 25g.

Отзывы механиков о надежности разных производителей

Механики единодушно отмечают существенную разницу в качестве и долговечности датчиков аварийного давления масла в зависимости от производителя. Оригинальные датчики КамАЗ, несмотря на более высокую стоимость, заслуживают положительных оценок за стабильную работу и редкие ложные срабатывания. Однако даже они не застрахованы от брака, особенно в последних партиях.

Среди аналогов ситуация неоднозначна: продукция Bosch и Sachs получает высокие оценки за точность калибровки и устойчивость к вибрациям, но их цена часто сопоставима с оригиналом. Бюджетные варианты (ERA, Profit, AE) критикуются за высокий процент ранних отказов и чувствительность к качеству масла, хотя отдельные экземпляры могут прослужить неожиданно долго.

Сравнение производителей по отзывам

Производитель	Надежность	Типичные проблемы	Рекомендации механиков
КамАЗ (оригинал)	Высокая	Редкий заводской брак	Оптимальный выбор для ответственных узлов
Bosch/Sachs	Высокая	Завышенная цена	Подходят для интенсивной эксплуатации
PEKAR	Средняя	Нестабильный контакт	Требует проверки соединений при установке
ERA/Profit/AE	Низкая	Ложные срабатывания, залипание	Только как временное решение

Ключевые выводы специалистов:

Термостойкость уплотнений – главный критерий при выборе: дешевые аналоги текут через 5-7 тыс. км
Китайские датчики часто не соответствуют заявленному давлению срабатывания
При использовании неоригинальных датчиков обязательна ручная проверка манометром

Список источников

При подготовке материала использовались технические документы, специализированные издания и мнения пользователей.

Ниже представлены ключевые источники информации по датчику аварийного давления масла КамАЗ.

Официальное руководство по ремонту двигателей КамАЗ серии 740
Каталог запасных частей ПАО "КамАЗ" (актуальная редакция)
Технические спецификации производителей датчиков (ЧЭАЗ, ООО "Автоэлектроника")
Протоколы испытаний компонентов двигателя (ГОСТ Р 41.49-2003)
Сборник "Электрооборудование грузовых автомобилей" (изд. "За рулём")
Профильные форумы: "КамАЗ клуб", "Грузовик.ру", "Дизель-форум"
Отчёты сервисных центров по диагностике систем смазки
Видеообзоры и инструкции на тематических YouTube-каналах

Характеристика	Значение для оригинала
Рабочее напряжение	12В или 24В (соответствует модели авто)
Резьба подключения	М14×1.5 (стандарт для двигателей КамАЗ)
Материал корпуса	Металл с термостойким покрытием
