Датчик коленвала ВАЗ сломался - поиск причин, проверка, ремонт
Статья обновлена: 18.08.2025
Датчик положения коленчатого вала (ДПКВ) – критически важный элемент электронной системы управления двигателем в автомобилях ВАЗ. Его отказ мгновенно парализует мотор: искрообразование прекращается, топливные форсунки перестают работать, а на приборной панели загорается сигнал "Check Engine".
В этой статье подробно разберем типичные причины выхода из строя датчика коленвала, научимся точно диагностировать неполадку мультиметром и осциллографом, а также дадим практические рекомендации по замене и выбору надежного нового датчика для предотвращения повторных поломок.
Что такое датчик коленвала и зачем он нужен в автомобиле ВАЗ

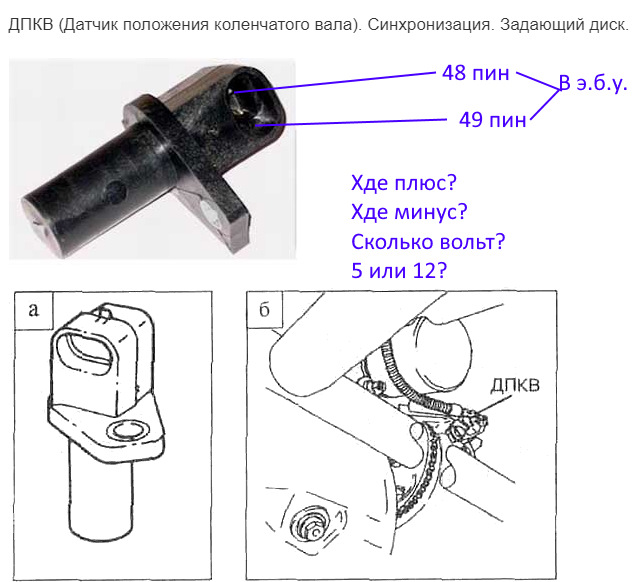

Датчик положения коленчатого вала (ДПКВ) – критически важный элемент системы управления двигателем в автомобилях ВАЗ. Он представляет собой электромагнитное устройство индуктивного типа, которое монтируется напротив задающего диска (зубчатого шкива) коленвала на расстоянии 0.5-1.5 мм.
Основная задача ДПКВ – непрерывно отслеживать положение коленчатого вала и скорость его вращения. Эти данные передаются в электронный блок управления (ЭБУ) двигателем в виде импульсных сигналов, синхронизированных с прохождением зубьев диска мимо чувствительного элемента датчика.
Функции датчика коленвала
- Синхронизация работы форсунок – определяет точный момент впрыска топлива в цилиндры
- Управление углом опережения зажигания – задаёт момент искрообразования в камерах сгорания
- Контроль фаз газораспределения – согласует работу клапанов с положением поршней
- Расчёт оборотов двигателя – фиксирует скорость вращения коленвала
| Без исправного ДПКВ | При рабочем ДПКВ |
| Невозможен запуск двигателя | Точная синхронизация систем впрыска и зажигания |
| Самопроизвольная остановка мотора | Стабильная работа на всех режимах |
| Сбои в работе форсунок/катушек зажигания | Оптимальный расход топлива |
Принцип работы основан на эффекте электромагнитной индукции: при прохождении зуба диска мимо сердечника датчика в катушке генерируется импульс напряжения. Двухзубовой пропуск на диске служит меткой для определения ВМТ первого цилиндра.
Основные признаки неисправности датчика коленвала на ВАЗ
Датчик коленвала (ДПКВ) критически важен для синхронизации работы двигателя. Его поломка приводит к серьезным сбоям в работе мотора, а в некоторых случаях – к полной остановке.
Распознать неисправность ДПКВ можно по характерным симптомам, проявляющимся во время запуска и движения автомобиля. Игнорирование этих признаков может усугубить проблему.
Типичные проявления отказа датчика
Проблемы с запуском двигателя:
- Двигатель не заводится вообще (стартер крутит, но вспышек в цилиндрах нет)
- Мотор запускается только после многократных попыток прокрутки стартером
- Появление "плавающих" оборотов при попытке запуска
Некорректная работа двигателя на холостом ходу:
- Неустойчивые, "плавающие" обороты холостого хода
- Самопроизвольная остановка двигателя на холостом ходу
- Подергивания и вибрации мотора на малых оборотах
Сбои при движении:
- Падение мощности, "провалы" и рывки при разгоне
- Самопроизвольное глушение двигателя во время движения
- Детонация (металлический стук) при нагрузке
Другие важные признаки:
- Загорание контрольной лампы "Check Engine" (код ошибки P0335 или P0336)
- Отказ работы топливного насоса (нет характерного жужжания при включении зажигания)
- Отсутствие искры на свечах зажигания
Важно помнить: Многие из этих симптомов могут указывать и на другие неисправности (например, проблемы с ДПРВ, катушками, топливной системой). Однако сочетание нескольких признаков, особенно трудности с запуском и внезапные остановки мотора, крайне характерно именно для выхода из строя ДПКВ.
Двигатель глохнет на холостом ходу - как проверить ДПКВ
При неисправности датчика положения коленчатого вала (ДПКВ) двигатель может глохнуть на холостом ходу из-за некорректного формирования импульсов, сбоев в синхронизации зажигания или впрыска топлива. Это происходит потому, что ЭБУ двигателя не получает точных данных о положении коленвала и не может рассчитать правильные параметры работы системы.
Для проверки ДПКВ при таких симптомах потребуется мультиметр, осциллограф (опционально) и базовые навыки работы с автоэлектрикой. Процедура включает визуальный осмотр, измерение электрических параметров и анализ сигнала.
Этапы диагностики датчика коленвала
Визуальный осмотр:
- Проверьте целостность корпуса датчика и отсутствие следов ударов
- Убедитесь в чистоте рабочей поверхности (загрязнения маслом или металлической стружкой искажают сигнал)
- Осмотрите разъём на предмет окисления контактов и надёжности фиксации
- Проверьте зазор между датчиком и зубчатым шкивом коленвала (0.5-1.5 мм)
Измерение сопротивления обмотки:
- Отсоедините разъём датчика
- Установите мультиметр в режим омметра
- Замерьте сопротивление между контактами ДПКВ:
- Норма для ВАЗ: 550-750 Ом
- Отклонение в любую сторону указывает на неисправность
Проверка сигнала осциллографом:
Оптимальный метод для точной диагностики
| Параметр | Нормальное значение |
|---|---|
| Форма сигнала | Чёткие синусоидальные импульсы без "шумов" |
| Амплитуда напряжения | Минимум 0.5 В при прокрутке стартером |
| Частота импульсов | Согласована с оборотами коленвала |
Дополнительные действия:
- Проверьте целостность экранирующей оплётки провода
- Протестируйте проводку на обрыв и короткое замыкание
- Убедитесь в отсутствии намагниченности шкива коленвала (используйте демагнитизатор)
Подергивания при движении: виноват ли датчик положения коленвала
Подергивания автомобиля при разгоне или равномерном движении – распространённый симптом, который может указывать на неисправность датчика положения коленчатого вала (ДПКВ). Этот датчик критически важен для синхронизации работы системы зажигания и топливных форсунок. При его отказе или сбоях ЭБУ двигателя теряет точные данные о положении и скорости вращения коленвала, что нарушает синхронизацию впрыска топлива и момента искрообразования.
Хотя ДПКВ – частый виновник таких подергиваний, проблема может быть вызвана и другими причинами: неисправностями топливного насоса, загрязнёнными форсунками, подсосом воздуха, проблемами с катушками зажигания или высоковольтными проводами. Важно провести комплексную диагностику, начиная с проверки самого датчика коленвала, так как его выход из строя часто приводит к характерным рывкам, особенно заметным под нагрузкой или при плавном увеличении скорости.
Диагностика и решение проблемы
Для подтверждения или исключения вины ДПКВ в подергиваниях выполните следующие шаги:
- Визуальный осмотр датчика: Снимите ДПКВ (обычно расположен возле шкива коленвала) и проверьте:
- Целостность корпуса и проводов.
- Отсутствие загрязнений на чувствительном элементе (металлической стружки, грязи).
- Состояние контактов разъёма (окисление, повреждения).
- Проверка сопротивления: Измерьте сопротивление обмотки датчика мультиметром. Норма для большинства ДПКВ ВАЗ – 550-750 Ом. Сильные отклонения указывают на неисправность.
- Проверка индуктивности и сопротивления изоляции: Точная диагностика требует измерения индуктивности (специальным прибором) и сопротивления изоляции (мегаомметром). Значительные отклонения от нормы – повод для замены.
- Проверка осциллографом: Самый точный метод. Подключите осциллограф к датчику при работающем двигателе. На исправном датчике должна наблюдаться чёткая синусоидальная или импульсная форма сигнала (в зависимости от типа ДПКВ) без пропусков и искажений.
- Проверка зазора: Убедитесь, что зазор между торцом ДПКВ и зубьями задающего диска (шкива коленвала) составляет 0.5-1.5 мм. Неправильный зазор нарушает формирование сигнала.
Ремонт и рекомендации:
- Очистка: Если датчик загрязнён металлической пылью, аккуратно протрите его ветошью, смоченной в спирте. Не царапайте чувствительный элемент!
- Замена: При выявлении неисправности (обрыв, межвитковое замыкание, повреждение корпуса) датчик подлежит замене. Устанавливайте только качественные оригинальные или проверенные аналоги.
- Монтаж: После замены или очистки надёжно закрепите датчик, соблюдая правильный зазор. Проверьте фиксацию разъёма и состояние проводки.
- Диагностика смежных систем: Если замена ДПКВ не устранила подергивания, углублённо проверьте систему зажигания, топливоподачи, состояние ремня ГРМ и меток, датчик положения распредвала (ДПРВ), массу двигателя.
Проблемы с запуском двигателя - связь с датчиком коленвала
При неисправности датчика положения коленчатого вала (ДПКВ) запуск двигателя становится крайне затруднительным или невозможным. ЭБУ двигателя не получает критически важные данные о положении коленвала и скорости его вращения, что блокирует формирование импульсов впрыска топлива и управления зажиганием. Характерные симптомы включают отсутствие искры на свечах и полную тишину при попытке запуска - стартер вращает мотор, но воспламенения топливной смеси не происходит.
Проблемы с запуском чаще всего провоцируются обрывом проводки датчика, окислением контактов в разъеме или внутренним замыканием его обмотки. Механические повреждения корпуса, загрязнение магнитного сердечника металлической стружкой, а также критическое изменение зазора между ДПКВ и задающим диском коленвала также приводят к исчезновению сигнала. Перегрев датчика вследствие близкого расположения к выхлопному коллектору ускоряет деградацию изоляции обмотки.
Диагностика и устранение неисправностей
Проверку ДПКВ начинают с визуального осмотра:
- Целостность проводов (особенно у разъема и в местах перегибов)
- Отсутствие коррозии на контактах и следов попадания технических жидкостей
- Правильность зазора между датчиком и зубьями шкива (0.5–1.5 мм)
- Наличие загрязнений на рабочей поверхности датчика
Электрическая диагностика выполняется мультиметром:
| Метод | Нормальные показатели | Отклонение |
|---|---|---|
| Измерение сопротивления | 500–700 Ом | Обрыв (∞) или КЗ (~0 Ом) |
| Проверка напряжения | ~200–350 мВ (AC) при прокрутке стартером | Отсутствие сигнала |
При обнаружении неисправности обязательна замена датчика. Установите новый ДПКВ с соблюдением заводского зазора, используя регулировочные шайбы. Очистите посадочное место от грязи и металлической пыли. После замены выполните сброс ошибок ЭБУ путем снятия клеммы АКБ на 10–15 минут.
Важно: При повторном возникновении проблем проверьте состояние задающего диска (смещение, повреждение зубьев) и цепь датчика до ЭБУ. Используйте только оригинальные или рекомендованные производителем аналоги.
Плавающие обороты двигателя - диагностируем ДПКВ
Неправильные показания датчика положения коленчатого вала (ДПКВ) напрямую влияют на стабильность холостого хода и работы двигателя на переходных режимах. Контроллер, получая ошибочные данные о скорости и положении коленвала, не может точно рассчитать момент впрыска топлива и угол опережения зажигания.
Это приводит к хаотичному изменению частоты вращения коленчатого вала – оборотами "плавают". Двигатель может дергаться, глохнуть на холостом ходу или самопроизвольно повышать/понижать обороты. Такое поведение особенно заметно при прогреве или при включении энергоемких потребителей (фары, печка).
Как проверить ДПКВ при плавающих оборотах
Перед углубленной диагностикой датчика обязательно выполните визуальный осмотр:
- Состояние корпуса и разъема: Трещины, следы масла, антифриза или грязи.
- Целостность проводов: Перетирания, обрывы возле разъема или датчика.
- Зазор до задающего диска: Должен составлять 0.6-1.5 мм (проверяется щупом).
- Чистота задающего диска: Наличие грязи, металлической стружки на зубцах.
Проверка мультиметром (сопротивление):
- Снимите разъем с ДПКВ.
- Переведите мультиметр в режим измерения сопротивления (Омы).
- Измерьте сопротивление между выводами датчика (обычно контакты 1 и 2). Норма для ВАЗ: 550-750 Ом.
- Отклонение от нормы (обрыв, КЗ, слишком высокое/низкое сопротивление) указывает на неисправность датчика.
Проверка осциллографом (рекомендуется): Самый точный метод.
- Подключите осциллограф к выводам ДПКВ (при работающем стартере или двигателе).
- Анализируйте форму сигнала: Синусоида должна быть ровной, без пропусков, с одинаковой амплитудой всех зубцов.
- Наличие "провалов", искажений или полное отсутствие сигнала – явный признак неисправности ДПКВ или задающего диска.
Таблица: Интерпретация результатов проверки ДПКВ
| Метод проверки | Нормальное состояние | Признак неисправности |
| Визуальный осмотр | Чистый, сухой, зазор в норме, провода целы | Загрязнение, повреждения, нарушен зазор |
| Сопротивление (Ом) | 550-750 Ом | Обрыв (∞), КЗ (~0 Ом), сильное отклонение от нормы |
| Осциллограмма | Чистая синусоида, равные зубцы | Провалы, искажения, отсутствие сигнала |
Если диагностика подтвердила неисправность ДПКВ, замените его на новый. После замены часто требуется инициализация (адаптация) датчика – для этого кратковременно (на 5-10 секунд) включите зажигание, не запуская двигатель, затем выключите. Запустите двигатель и дайте ему поработать на холостом ходу несколько минут. При плавающих оборотах не откладывайте диагностику ДПКВ – его отказ может привести к невозможности запуска двигателя.
Причины механических повреждений корпуса датчика коленвала
Механические повреждения корпуса датчика положения коленчатого вала возникают из-за прямого физического воздействия или экстремальных условий эксплуатации. Нарушение целостности корпуса приводит к проникновению влаги, грязи и масел внутрь устройства, что гарантированно выводит его из строя.
Распространённые причины деформаций и трещин включают неаккуратное обслуживание смежных узлов двигателя, вибрационные перегрузки и использование несоответствующих креплений. Повреждения часто остаются незамеченными при визуальном осмотре, но критически влияют на работоспособность датчика.
Основные источники повреждений
- Небрежная установка/демонтаж:
Применение ударных инструментов, перетягивание крепёжных болтов, перекос корпуса при монтаже. - Внешние механические воздействия:
Попадание камней с дорожного покрытия, случайные удары гаечным ключом во время ремонта. - Вибрация двигателя:
Ослабление крепления датчика, дефекты подушек двигателя или дисбаланс коленвала вызывают растрескивание пластика. - Термические деформации:
Локальный перегрев от близко расположенных выхлопных элементов, циклические температурные нагрузки. - Коррозия крепёжных элементов:
Заклинивание болтов, требующее чрезмерных усилий при демонтаже.
| Тип повреждения | Последствия | Метод профилактики |
|---|---|---|
| Трещины возле крепёжных ушек | Разрушение при вибрации, нарушение герметичности | Монтаж строго по моменту затяжки (8-12 Н·м) |
| Сколы контактной части | Замыкание обмотки, повреждение чувствительного элемента | Защита щитком при работах в подкапотном пространстве |
Загрязнение чувствительного элемента датчика металлической стружкой
Металлическая стружка притягивается к магнитному сердечнику ДПКВ при работе двигателя, формируя плотный слой загрязнений. Это нарушает формирование четкого сигнала о положении коленвала, так как стружка искажает магнитное поле вокруг датчика.
Основные источники металлической пыли и стружки – естественный износ подшипников коленчатого вала, цепи ГРМ, шестерен распредвала или других компонентов двигателя. Особенно критична ситуация при разрушении демпфера шкива коленвала, когда крупные частицы попадают в зону чувствительного элемента.
Диагностика и устранение
Характерные признаки загрязнения:
- Плавающие обороты холостого хода
- Затрудненный запуск двигателя «на горячую»
- Ошибка P0336 (несоответствие сигнала ДПКВ)
- Пропуски зажигания при резком увеличении нагрузки
Для ремонта демонтируйте датчик и выполните очистку:
- Протрите рабочую поверхность мягкой безворсовой тканью
- Удалите стойкие загрязнения ватной палочкой, смоченной в бензине «Калоша»
- Промойте посадочное отверстие сжатым воздухом
- Проверьте зазор между ДПКВ и задающим диском (0.5-1.5 мм)
Важно! Обязательно устраните причину появления стружки – проверьте состояние подшипников, демпфера шкива и цепи ГРМ. При сильном загрязнении масла металлической взвесью замените моторное масло и фильтр.
Окисление и нарушение контакта в электрической цепи датчика
Окисление контактов в разъёме или повреждение проводки – распространённая причина некорректной работы датчика коленвала на ВАЗ. Влага, дорожные реагенты и естественное старение приводят к образованию окислов на клеммах, ухудшая передачу сигнала. Плохой контакт может имитировать полный отказ датчика или вызывать хаотичные пропуски искрообразования.
Повреждение изоляции проводов, их перетирание о элементы двигателя или коррозия металлических жил также нарушают целостность цепи. Особенно уязвимы участки возле разъёмов и в местах изгибов. Это приводит к прерывистому сигналу, который ЭБУ не может корректно интерпретировать, провоцируя остановку двигателя или трудный запуск.
Диагностика и устранение проблем контакта
Последовательность действий для выявления и решения неисправностей:
- Визуальный осмотр цепи: Проверьте разъём датчика (колодку) на наличие:
- Зелёного или белого налёта окисления на клеммах
- Трещин, оплавлений или люфта в корпусе разъёма
- Следов коррозии на контактах
- Контроль состояния проводки:
- Проследите трассу проводов от датчика до ЭБУ
- Ищите перетёртую изоляцию, особенно в местах соприкосновения с кузовом
- Проверьте отсутствие обрывов тестером в режиме "прозвонки"
- Очистка контактов:
- Отсоедините разъём и обработайте клеммы специальным очистителем электроцепей (WD-40, Kontakt U)
- Аккуратно удалите окислы мелкой наждачной бумагой (№600-800) или ластиком
- Нанесите токопроводящую смазку для защиты
Критерии оценки состояния контактов:
| Проблема | Внешний признак | Действие |
| Сильное окисление | Зелёный плотный налёт, потемнение металла | Механическая очистка + замена разъёма при необходимости |
| Нарушение изоляции | Порезы, оплавления, видимые жилы | Замена участка провода с термоусадкой |
| Коррозия жил | Провод ломается при изгибе, тусклый цвет меди | Полная замена жгута |
Важно: После очистки или ремонта цепи обязательно проверьте сопротивление изоляции мультиметром (норма: >20 МОм) и работоспособность датчика при запуске двигателя. Повторяющиеся проблемы с окислением требуют герметизации разъёма диэлектрической смазкой или замены колодки.
Внутренний обрыв проводов датчика коленвала - как определить
Внутренний обрыв проводки датчика коленчатого вала часто проявляется нестабильной работой двигателя: самопроизвольные остановки, рывки при разгоне или хаотичные пропуски зажигания. Проблема особенно коварна при повреждении экранирующей оплетки – помехи от навесного оборудования имитируют ложные сигналы, сбивая ЭБУ.
Диагностику начинайте с визуального осмотра жгута от разъема датчика до колодки ЭБУ на предмет перегибов, оплавления или следов грызунов. Обрыв часто скрыт под изоляцией, потому критически важно провести инструментальную проверку целостности цепи и сопротивления изоляции.
Методы выявления обрыва проводов
Мультиметром в режиме прозвонки:
- Отсоедините колодку датчика и разъем ЭБУ.
- Проверьте целостность каждого проводника (сигнальный, экран, масса) между контактами разъемов.
- Отсутствие звукового сигнала мультиметра укажет на обрыв.
Проверка сопротивления изоляции:
- Переключите мультиметр в режим мегаомметра (20 МОм).
- Замерьте сопротивление между сигнальным проводом и экраном, затем между сигнальным проводом и массой авто.
- Показания ниже 1 МОм свидетельствуют о пробое изоляции.
| Провод | Нормальное сопротивление | Признак обрыва |
|---|---|---|
| Сигнальный (A) | 0.1–0.5 Ом | Бесконечность (OL) |
| Экран (B) | 0.1–0.5 Ом | OL или скачки при движении жгута |
| Масса (C) | 0.1–0.5 Ом | OL |
Стресс-тест жгута: Во время работы двигателя на холостом ходу аккуратно пошевелите проводку датчика. Если обороты меняются или мотор глохнет – обрыв локализован. Для точного определения участка повреждения используйте осциллограф – пропадание импульсов на экране при деформации провода подтвердит диагноз.
Деградация магнита датчика: симптомы и последствия
Постепенная потеря магнитных свойств сердечника датчика коленвала – скрытая неисправность, вызванная перегревом двигателя, старением материалов или вибрационными нагрузками. Магнит перестает генерировать стабильный сигнал при прохождении задающих зубьев шкива, хотя визуально остаётся целым.
Симптомы проявляются хаотично: двигатель глохнет на холостом ходу, возникают рывки при плавном разгоне, стартер долго крутит перед запуском. Обороты могут плавать, а на приборной панели загорается ошибка P0336 (некорректный сигнал ДПКВ), но сканер не всегда фиксирует её постоянно.
Диагностика и риски
Ключевые методы проверки:
- Замер сопротивления обмотки: показатели в норме (550-750 Ом), что вводит в заблуждение
- Осциллограф: выявляет снижение амплитуды импульсов ниже 0.5 В или «рваные» пики
- Проверка зазора: увеличение свыше 1 мм из-за деформации крепления усугубляет проблему
Последствия игнорирования:
| Ситуация | Результат |
|---|---|
| Перебои искрообразования | Детонация, прогар клапанов |
| Сбои впрыска топлива | Затопление свечей, повышенный расход |
| Некорректное зажигание | Разрушение катализатора, прогар поршней |
Решение: Замена датчика с проверкой состояния задающего диска и посадочного гнезда. При установке нового контроллера зазор между сердечником и зубьями шкива должен составлять 0.6-1.0 мм.
Неправильный зазор между датчиком и зубчатым шкивом коленвала
Зазор между датчиком коленвала (ДПКВ) и зубчатым шкивом критичен для корректной работы системы. Стандартное расстояние составляет 0,5–1,5 мм. Отклонение даже на 0,3–0,5 мм нарушает формирование сигнала, так как магнитное поле датчика перестаёт адекватно взаимодействовать с зубьями шкива.
При увеличенном зазоре амплитуда импульсов снижается, ЭБУ не распознаёт сигнал. Слишком маленький зазор провоцирует механический контакт, повреждающий датчик или зубья шкива. Оба сценария приводят к сбоям в синхронизации зажигания и впрыска топлива.
Причины нарушения зазора
- Деформация кронштейна крепления ДПКВ – следствие ударов или некорректного ремонта.
- Износ или повреждение посадочного места датчика – приводит к смещению элемента.
- Накопление грязи/металлической стружки на магните ДПКВ или шкиве.
- Небрежная установка после замены датчика или демонтажа шкива.
- Деформация зубчатого шкива из-за перегрева или механических повреждений.
Диагностика и устранение
- Визуально оцените целостность кронштейна, датчика и шкива.
- Очистите поверхности ДПКВ и зубьев шкива от загрязнений.
- Измерьте зазор щупом. Для ВАЗ:
Модель Норма (мм) Классика (2101-2107) 0.6-1.0 Переднеприводные (2108-2199) 0.8-1.2 - При отклонении ослабьте крепёж ДПКВ, установите щуп нужной толщины между датчиком и зубцом шкива, затем затяните болт.
- Проверьте работу двигателя после регулировки. При сохранении ошибок протестируйте ДПКВ мультиметром (сопротивление 550–750 Ом).
Важно: Используйте только немагнитные щупы (латунные) для замера. Проворачивайте коленвал за болт крепления шкива, а не стартером – это гарантирует точность измерений.
Готовимся к проверке: базовые меры безопасности при диагностике ДПКВ
Перед началом работ с датчиком коленвала (ДПКВ) убедитесь, что двигатель заглушен, зажигание выключено, а ключ извлечён из замка. Помните: диагностика при включённом зажигании или работающем моторе может привести к удару током, короткому замыканию или повреждению электронных компонентов ЭБУ.
Обязательно снимите минусовую клемму с аккумуляторной батареи для полного обесточивания бортовой сети. Это исключит случайную активацию стартера, предотвратит ошибки при замерах и защитит диагностическое оборудование от скачков напряжения.
Ключевые правила безопасности
- Используйте исправный инструмент:
- Мультиметр с неповреждёнными щупами и изоляцией
- Диэлектрические перчатки при работе с проводкой
- Осветительные приборы без искрящих элементов
- Проверяйте состояние компонентов:
- Осмотрите разъём ДПКВ на предмет трещин или оплавлений
- Убедитесь в отсутствии масляных потёков на корпусе датчика
- Контролируйте целостность экранирующей оплётки проводов
- Избегайте механических воздействий:
- Не прикладывайте излишнее усилие при демонтаже датчика
- Не используйте металлические предметы для очистки контактов
- Фиксируйте провода вдали от подвижных элементов ГРМ
| Риск | Меры предотвращения |
|---|---|
| Короткое замыкание | Исключите контакт щупов мультиметра при подключении к разъёму |
| Повреждение резьбы | Перед выкручиванием датчика обработайте крепёж WD-40 |
| Статическое электричество | Заземлите корпус авто и снимите синтетическую одежду |
При замере сопротивления обмотки всегда отсоединяйте разъём датчика от штатной проводки. Проверка цепей ЭБУ проводится только в режиме постоянного тока (DC) с соблюдением полярности. После завершения работ восстановите подключение АКБ и выполните сброс ошибок через диагностический разъём OBD-II.
Визуальный осмотр датчика коленвала - на что обратить внимание
Тщательно осмотрите корпус датчика на предмет трещин, сколов или глубоких царапин. Любое нарушение целостности оболочки может привести к попаданию внутрь влаги, грязи или технических жидкостей (масла, антифриза), что неизбежно вызовет сбои в работе.
Проверьте состояние электрического разъема и проводки. Убедитесь, что фиксатор разъема не сломан, контакты внутри не окислены (зеленый или белый налет), не загнуты и не покрыты масляной пленкой. Осмотрите провода на предмет перетираний, оплавления изоляции или обрывов, особенно в местах перегибов у разъема.
Ключевые элементы для проверки
Основные зоны концентрации дефектов:
- Торец чувствительного элемента (рабочая поверхность): Должен быть абсолютно чистым, без следов металлической стружки, грязи или масляных отложений. Даже тонкий слой загрязнения нарушает магнитное поле.
- Фиксирующий болт: Убедитесь в его наличии и правильной затяжке. Ослабление крепления меняет критический зазор между датчиком и задающим диском.
- Расстояние до зубьев шкива (зазор): Визуально оцените равномерность зазора по всей окружности. Стандартное значение обычно 0.5-1.5 мм, но точные параметры уточняйте в мануале к авто.
Дополнительные рекомендации:
- Протрите торец датчика чистой ветошью, смоченной в бензине или спирте. Избегайте абразивных материалов.
- Осмотрите задающий зубчатый диск (реперное колесо) на шкиве коленвала. Зубья не должны быть погнуты, сломаны или покрыты слоем грязи/масла.
- Исключите наличие люфта шкива коленвала, его биение или смещение - это косвенно влияет на работу ДПКВ.
Измерение сопротивления обмотки датчика мультиметром
Отсоедините электрический разъем датчика коленвала. Переведите мультиметр в режим измерения сопротивления (Омы, символ Ω). Выберите диапазон до 2000 Ом. Подсоедините щупы прибора к контактам обмотки датчика – полярность не имеет значения.
Считайте показания мультиметра. Исправный датчик ВАЗ (типа индуктивного) должен демонстрировать сопротивление в диапазоне 500-700 Ом. Значительные отклонения от этой нормы – как обрыв цепи (∞), короткое замыкание (≈0 Ом), так и выход за допустимые пределы – указывают на неисправность обмотки.
Анализ результатов и интерпретация
- Норма (500-700 Ом): Обмотка цела, сопротивление соответствует спецификации.
- Обрыв (∞ или OL): На экране мультиметра высвечивается бесконечность – обрыв провода в катушке.
- Короткое замыкание (0-50 Ом): Значение близко к нулю – витковое замыкание внутри обмотки.
- Отклонение от нормы (e.g., 300 Ом или 900 Ом): Повреждение обмотки, датчик требует замены.
Важно: Проверяйте целостность изоляции проводов и отсутствие окислов на разъеме. Для точности повторите замер 2-3 раза. Если сопротивление в норме, но подозрения остаются – проведите дополнительную диагностику (проверка сигнала осциллографом, замер индуктивности).
Проверка целостности проводки от датчика к ЭБУ
Повреждение проводки – частая причина неисправности датчика коленвала. Обрыв, замыкание или коррозия контактов нарушают передачу сигнала к ЭБУ, что провоцирует сбои в работе двигателя. Механические повреждения (перетирание, воздействие температур), окисление разъёмов и некачественный ремонт – основные факторы риска.
Проверку начинают с визуального осмотра трассы от датчика до контроллера. Ищите пережатые участки, следы оплавления изоляции, коррозию на клеммах. Обязательно проверьте фиксацию разъёмов: плохой контакт в колодках имитирует обрыв цепи.
Этапы диагностики мультиметром
Для точной проверки потребуется мультиметр в режиме измерения сопротивления (Ω) или прозвонки. Отсоедините разъёмы датчика и ЭБУ перед тестированием.
- Прозвонка на обрыв: Подключите щупы к соответствующим контактам разъёмов датчика и ЭБУ. Исправная цепь покажет сопротивление близкое к 0 Ом (обычно до 2 Ом). Бесконечное сопротивление указывает на обрыв.
- Проверка на КЗ: Замерьте сопротивление между каждым проводом линии и "массой" автомобиля. Значение должно быть бесконечным. Показания близкие к 0 Ом – признак замыкания на кузов.
- Тест на перекрестное замыкание: Проверьте сопротивление между соседними проводами жгута. Бесконечное сопротивление – норма, низкие значения сигнализируют о замыкании проводов между собой.
| Параметр проверки | Нормальные показания | Признак неисправности |
|---|---|---|
| Сопротивление цепи | 0–2 Ом | ∞ (обрыв) или >5 Ом |
| Сопротивление на "массу" | ∞ | <10 кОм (КЗ) |
| Сопротивление между проводами | ∞ | <10 кОм (перемыкание) |
При обнаружении обрыва или замыкания определите повреждённый участок методом пошаговой прозвонки. Замените проблемный отрезок провода с обязательной термоусадкой соединений. При коррозии контактов зачистите клеммы и обработайте их токопроводящей смазкой.
Как проверить состояние разъёма и колодки датчика коленвала
Разъём датчика коленвала – критически важный элемент в цепи передачи сигнала. Любые проблемы с контактом (окисление, загрязнение, нарушение фиксации, повреждение проводов) могут привести к сбоям в работе двигателя: неустойчивый холостой ход, пропуски зажигания, трудности с запуском или даже полная остановка мотора.
Перед началом любых работ с электрооборудованием автомобиля, включая диагностику разъёма, обязательно отсоедините минусовую клемму аккумуляторной батареи (АКБ). Это предотвратит риск короткого замыкания и повреждения датчика или блока управления двигателем (ЭБУ).
Порядок проверки разъёма и колодки
- Визуальный осмотр корпуса и фиксации:
- Осмотрите пластиковый корпус разъёма и колодки на предмет трещин, сколов или оплавлений.
- Проверьте надёжность крепления разъёма в колодке датчика – он должен быть полностью вставлен до щелчка фиксатора.
- Анализ контактных поверхностей:
- Отсоедините разъём, нажав на фиксатор.
- Осмотрите металлические контакты в разъёме и на штырях датчика. Исключите:
- Окисление (белый/зелёный налёт)
- Загрязнения (масло, грязь)
- Коррозию или подгорание
- Деформацию штырей
- Диагностика проводки:
- Проверьте состояние проводов у основания разъёма – частые точки обрыва.
- Исключите перетирание изоляции, следы перегрева или окисления в местах входа проводов в колодку.
- Аккуратно пошевелите провода при работающем двигателе (если проблема проявляется на холостых) – нестабильность оборотов укажет на неисправность.
- Очистка контактов (при необходимости):
- Используйте очиститель электронных контактов или ватную палочку со спиртом.
- Запрещено применять наждачную бумагу или абразивы – они повреждают контактные поверхности.
- Тщательно просушите элементы перед сборкой.
- Проверка мультиметром:
- Измерьте сопротивление между контактами разъёма (норма: 550-750 Ом для индуктивных датчиков ВАЗ).
- Проверьте отсутствие короткого замыкания на "массу".
После очистки и проверки надёжно зафиксируйте разъём в колодке до щелчка. Если обнаружены необратимые повреждения (трещины корпуса, сломанные фиксаторы, коррозия контактов), требуется замена разъёма или колодки целиком.
Диагностика датчика коленвала методом измерения индуктивности
Для проверки индуктивности катушки датчика коленвала необходим специализированный прибор – LC-метр или мультиметр с функцией измерения индуктивности. Перед началом работ снимите датчик с двигателя, отсоединив электрический разъем и выкрутив крепежный болт ключом на «10».
Очистите корпус и контакты датчика от загрязнений, затем визуально проверьте обмотку на отсутствие механических повреждений, трещин или следов перегрева. Убедитесь в целостности магнитного сердечника.
Процедура измерения
Выполните следующие действия для точной диагностики:
- Переведите мультиметр в режим измерения индуктивности (обозначается символом "L" или "H").
- Подключите щупы прибора к выводам датчика коленвала (полярность не имеет значения).
- Зафиксируйте показания прибора и сравните с эталонными значениями:
- Норма для большинства датчиков ВАЗ: 200–400 мГн
- Допустимое отклонение: не более 10–15% от номинала
Интерпретация результатов:
| Показания прибора | Состояние датчика |
|---|---|
| В пределах 200–400 мГн | Обмотка исправна |
| Менее 150 мГн | Межвитковое замыкание |
| Более 450 мГн | Обрыв части витков |
| «0» или «OL» | Полный обрыв цепи |
Важно: При отклонениях от нормы датчик подлежит замене. Дополнительно проверьте сопротивление изоляции мегомметром (минимум 20 МОм при 500 В) и целостность экранирующей оплетки провода.
Осциллограф для точной проверки сигнала датчика коленвала
Осциллограф – наиболее точный инструмент для анализа работы датчика положения коленчатого вала (ДПКВ), позволяющий визуализировать форму выходного сигнала. В отличие от мультиметра, который фиксирует лишь средние значения напряжения или сопротивления, осциллограф отображает изменения сигнала в реальном времени. Это дает возможность выявить малозаметные дефекты формы импульса, искажения, пропуски или "просадки" амплитуды, невидимые при других способах диагностики.
Проверка осциллографом особенно критична при наличии ошибок, указывающих на неисправность ДПКВ (например, P0335-P0338), но при "нормальных" показаниях сопротивления и напряжения мультиметром. Также она необходима при сложных, неочевидных неполадках двигателя (неустойчивый холостой ход, провалы на разгоне, внезапные остановки), которые могут быть вызваны кратковременными сбоями в сигнале датчика.
Порядок подключения и анализа осциллограммы
Для подключения осциллографа к ДПКВ ВАЗ выполните следующие действия:
- Отключите разъем датчика коленвала.
- Подклюпите щупы осциллографа к сигнальному контакту разъема датчика (обычно контакт B – средний для 3-контактного индуктивного датчика) и к "массе" двигателя. Используйте специальные переходники-"иголки" или аккуратно вставьте оголенные концы проводов щупов в разъем.
- Запустите двигатель (или вращайте коленвал стартером, если мотор не заводится).
- Настройте осциллограф:
- Режим: Постоянный ток (DC).
- Вольтаж: 1-2 В/деление (для индуктивных датчиков).
- Время: 10-20 мс/деление (для четкого отображения нескольких зубцов шкива).
Анализируйте полученную осциллограмму по ключевым параметрам:
| Параметр | Исправный датчик | Признак неисправности |
|---|---|---|
| Форма импульсов | Одинаковая, четкая синусоида (индуктивный) или прямоугольные импульсы (датчик Холла) | Искажения, разная амплитуда соседних зубцов, "рваная" форма |
| Амплитуда (V) | Стабильно > 0.5В (на ХХ) для индуктивных, > 4В для датчиков Холла | Просадки ниже нормы, отсутствие сигнала |
| Частота/Период | Пропорциональна оборотам двигателя, стабильный интервал между импульсами | Пропуски импульсов (длинный интервал), "лишние" импульсы |
| Зубья-отметчики | Четко выделяющийся пропуск зубьев (двойной промежуток) | Нечеткий или отсутствующий пропуск зубьев, его смещение |
Важные советы:
- Проверяйте целостность проводки до датчика (обрыв, КЗ на массу/плюс) – они часто дают схожую с неисправным ДПКВ картину на осциллограмме.
- Убедитесь в правильном зазоре между сердечником датчика и зубьями шкива коленвала (обычно 0.5-1.5 мм). Некорректный зазор искажает сигнал.
- Осмотрите зубья задающего диска на шкиве коленвала – сколы, загрязнения, налипание металлической стружки нарушают формирование сигнала.
Осциллографическая диагностика требует опыта, но позволяет однозначно подтвердить или исключить неисправность ДПКВ, его проводки или задающего диска, избежав ненужной замены исправных деталей. Если осциллограмма соответствует норме – ищите проблему в других системах (питание, зажигание, ЭБУ).
Правильное выполнение замеров одинаковых зубьев на шкиве коленвала
Точность замера зубьев шкива коленвала критична для корректной диагностики датчика положения коленчатого вала (ДПКВ). Любые отклонения в размерах или геометрии зубьев приводят к сбоям в формировании сигнала, что провоцирует ошибки ЭБУ двигателя.
Для измерений используйте цифровой микрометр или штангенциркуль с точностью до 0.01 мм. Предварительно очистите шкив от грязи, масла и ржавчины, уделяя особое внимание впадинам между зубьями. Убедитесь в отсутствии механических повреждений (сколов, деформаций) на рабочей поверхности венца.
Порядок выполнения замеров
- Фиксация шкива: Зажмите деталь в тисках через мягкие накладки, исключая перекосы и смещения.
- Выбор контрольных точек: Отметьте 5-7 зубьев, равномерно распределенных по окружности (например, через каждые 60-90°).
- Измерение ширины: Замерьте каждый отмеченный зуб в трех зонах – у основания, в средней части и у вершины (см. схему ниже).
- Контроль высоты: Замерьте высоту тех же зубьев от основания до верхней точки.
- Проверка шага: Измерьте расстояние между боковыми гранями соседних зубьев в двух перпендикулярных точках.
| Параметр | Норма для ВАЗ (мм) | Допустимое отклонение (мм) |
|---|---|---|
| Ширина зуба | 5.00 ± 0.02 | ≤ 0.05 |
| Высота зуба | 7.00 ± 0.03 | ≤ 0.07 |
| Шаг между зубьями | 6.00 ± 0.02 | ≤ 0.04 |
Критерии неисправности: Шкив требует замены при обнаружении:
- Разницы в ширине/высоте зубьев более 0.1 мм в рамках одного элемента.
- Отклонений шага между соседними зубьями свыше 0.08 мм.
- Локальных дефектов (выщерблины, искривления), видимых визуально.
Результаты измерений занесите в таблицу и сравните со стандартными значениями. При превышении допусков замените шкив, так как рихтовка или шлифовка зубьев недопустимы – это нарушит балансировку и точность синхронизации.
Как безопасно снять датчик коленвала на разных моделях ВАЗ
Отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания и сброса ошибок ЭБУ. Убедитесь, что двигатель остыл во избежание ожогов, а рабочее место хорошо освещено.
Подготовьте необходимые инструменты: головку на 10 мм, трещотку, удлинитель, крестовую отвертку и ветошь. Место вокруг датчика следует очистить от грязи компрессором или щеткой, чтобы предотвратить попадание абразивных частиц в посадочное отверстие.
Особенности расположения на разных моделях
| Модель | Расположение датчика | Специфика доступа |
|---|---|---|
| Классика (2101-2107) | На картере сцепления, возле шкива коленвала | Требуется снятие воздушного фильтра |
| Самара (2108-2115) | Справа от шкива генератора, под водяным насосом | Нужен удлинитель для головки через сверху |
| Калина/Гранта/Приора | На кронштейне возле шкива коленвала, снизу двигателя | Доступ удобнее со стороны правого колеса (домкрат обязателен) |
| Веста/Х-рей | У передней части двигателя, за шкивом кондиционера | Требуется демонтаж защиты двигателя и пластиковых кожухов |
Пошаговая процедура снятия
- Обесточьте систему: Снимите клемму "-" с АКБ, отсоедините фишку проводов от датчика, нажав на пластиковый фиксатор.
- Очистите зону: Продуйте сжатым воздухом или протрите ветошью область вокруг датчика.
- Выкрутите крепеж:
- На классике и Самаре – используйте головку на 10 мм с трещоткой
- На Калине/Приоре – применяйте глубокую головку из-за длинных болтов
- На Весте – предварительно снимите защитный кожух ремня ГРМ
- Извлеките датчик: Плавно раскачайте корпус из стороны в сторону, не прилагая чрезмерных усилий. Не используйте отвертку как рычаг – возможен скол посадочного гнезда.
- Заглушите отверстие: Накройте отверстие чистой ветошью для защиты от пыли и стружки.
При установке нового датчика обязательно проверьте зазор между сердечником и зубьями шкива (0.5-1.3 мм). Используйте щуп для контроля, при необходимости подрегулируйте положение прокладками. Резьбу крепежного болта обработайте графитовой смазкой.
Подготовка нового датчика перед установкой на двигатель
Качественная подготовка нового датчика положения коленчатого вала (ДПКВ) гарантирует его корректную работу и предотвращает преждевременные отказы. Пренебрежение этим этапом может привести к повторному появлению ошибок двигателя даже после замены элемента.
Основные подготовительные операции включают визуальный контроль, очистку и проверку параметров. Важно исключить контакт датчика с техническими жидкостями и обеспечить правильный зазор при монтаже.
Порядок действий
- Распаковка и визуальный осмотр
Убедитесь в отсутствии:- Механических повреждений корпуса
- Следов заводского брака (сколов, трещин)
- Деформации штекера или контактов
- Очистка рабочей поверхности
Протрите чувствительный торец датчика безворсовой салфеткой, смоченной в спирте. Удалите защитную смазку или консервационный состав. - Проверка характеристик
Измерьте сопротивление обмотки мультиметром:Норма для ВАЗ 550-750 Ом (при +20°C) Отклонение Более 10% от номинала – брак - Подготовка посадочного места
- Очистите гнездо установки от грящи и металлической стружки
- Обезжирьте контактную площадку на шкиве коленвала
- Проверьте целостность фиксирующей скобы и болта
Ключевое правило: Не касайтесь магнитного сердечника руками – жировые следы нарушают точность считывания сигнала. Монтаж производите с контрольным замером зазора между датчиком и задающим диском (0.5-1.3 мм щупом).
Точная установка правильного зазора между датчиком и шкивом
Правильный зазор между датчиком коленвала и зубчатым шкивом (диском синхронизации) критически важен для корректной работы двигателя. Величина этого зазора строго регламентирована производителем и составляет 0.3-1.2 мм для большинства моделей ВАЗ. Отклонение за пределы этого диапазона приводит к сбоям в формировании сигнала.
Слишком большой зазор ослабляет магнитное поле, достигающее датчика, что вызывает пропуски импульсов или полное отсутствие сигнала на высоких оборотах. Чрезмерно малый зазор повышает риск механического контакта и повреждения чувствительного элемента датчика вибрацией шкива.
Порядок проверки и регулировки зазора
Для точной установки выполните следующие шаги:
- Очистка поверхностей: Удалите грязь и металлическую стружку с посадочного места датчика и поверхности зубчатого диска магнитом или ветошью.
- Ослабление крепежа: Ослабьте болт (реже – два болта) крепления датчика коленвала.
- Проверка зазора: Используйте набор щупов требуемой толщины (например, 0.8 мм). Щуп должен проходить между торцом датчика и зубцом диска с легким сопротивлением.
- Регулировка положения:
- Если щуп не входит или входит слишком свободно, смещайте корпус датчика в посадочном отверстии.
- Для точной фиксации вставьте подходящий щуп между датчиком и зубцом диска перед окончательной затяжкой.
- Фиксация: Затяните болт крепления датчика с моментом 8-12 Н·м (не допуская смещения), после чего извлеките щуп.
Контрольный замер: После затяжки повторно проверьте зазор в нескольких точках по окружности диска (проворачивая коленвал за болт крепления шкива), так как возможен эксцентриситет. Убедитесь, что минимальный и максимальный зазоры остаются в допустимых пределах.
Важно: Используйте только неповрежденный дисковый щуп правильной толщины. Проволочные или листовые щупы не обеспечивают точности из-за кривизны поверхности. При отсутствии регулировочных шайб или прорезей в креплении датчика (на некоторых моделях) зазор задан конструктивно и не регулируется – в этом случае проверка зазора помогает диагностировать деформацию кронштейна или износ подшипников.
Алгоритм замены датчика коленвала своими руками: по шагам
Подготовьте новый датчик коленвала (ДПКВ), соответствующий модели вашего ВАЗ, и необходимые инструменты: торцовый ключ на «10», головку с трещоткой, ветошь и очиститель контактов.
Обеспечьте безопасные условия работы: заглушите двигатель, снимите минусовую клемму с аккумулятора и дождитесь остывания мотора. Убедитесь, что зажигание выключено.
Пошаговая процедура замены
- Определите местоположение ДПКВ
Найдите датчик на кронштейне возле шкива коленвала (нижняя часть двигателя со стороны радиатора). На ВАЗ 2110-2170 он крепится одним болтом, на классических моделях (2108-21099) – двумя.
- Демонтируйте защитные элементы
При необходимости снимите пластиковый кожух ремня ГРМ или воздушный патрубок для доступа к датчику. Используйте ключ на «10» для крепежа.
- Отсоедините фишку питания
Нажмите на пластиковый фиксатор разъёма и аккуратно отсоедините колодку проводов от ДПКВ.
- Выкрутите крепёжный болт
Торцовым ключом или головкой на «10» выкрутите болт крепления датчика. Сохраните болт – он понадобится для установки нового элемента.
- Извлеките неисправный датчик
Потяните ДПКВ вверх вдоль оси крепления без перекоса. Если корпус прикипел – сбрызните соединение WD-40 и аккуратно раскачайте.
- Очистите посадочное место
Удалите металлическую стружку и грязь с кронштейна и поверхности прилегания датчика ветошью с очистителем.
- Установите новый ДПКВ
- Проверьте наличие металлического уплотнительного кольца на корпусе нового датчика
- Вставьте датчик в посадочное отверстие до упора рукой
- Допустимый зазор между сердечником и шкивом – 0.5-1.5 мм (регулируется шайбами)
- Зафиксируйте датчик
Затяните крепёжный болт моментом 8-12 Н·м. Перетяжка может расколоть пластиковый корпус!
- Подключите разъём
Наденьте колодку проводов до щелчка фиксатора. Убедитесь в отсутствии люфта контактов.
После установки подключите АКБ, запустите двигатель и проверьте работу на всех режимах. При появлении ошибки Р0335 – проверьте качество контактов и зазор датчика.
Чистка контактов датчика без демонтажа - краткосрочное решение
Очистка контактов датчика коленвала без снятия – временная мера, применяемая при подозрении на окисление или загрязнение разъёма. Для этого отсоедините колодку проводов от датчика и тщательно протрите металлические контакты с обеих сторон (на датчике и проводах) ветошью, смоченной в очистителе электроники или спирте. Избегайте абразивных материалов и агрессивных жидкостей вроде бензина или ацетона, способных повредить пластиковые элементы.
После обработки дайте контактам полностью высохнуть (3–5 минут), затем подключите разъём обратно и проверьте работу двигателя. Если симптомы неисправности (пропуски зажигания, глохнущий мотор, ошибки P0335–P0338) исчезли – проблема была в плохом контакте. Однако помните: этот метод не устраняет внутренние поломки датчика (повреждение катушки, трещины в корпусе) или обрыв проводки.
Ключевые ограничения метода
- Не решает глубинные проблемы: неисправен сам датчик, нарушена изоляция проводов, сбито расстояние до шкива.
- Риск повторного окисления: влага и грязь быстро накапливаются в подкапотном пространстве, особенно зимой.
- Ненадёжность соединения: пластиковые защёлки разъёма изнашиваются при частом отсоединении, теряя фиксацию.
Важно: Даже при успешном результате после чистки запланируйте полноценную диагностику мультиметром (проверка сопротивления обмотки, целостности проводки) и замену датчика в ближайшее время. Игнорирование этой рекомендации может привести к внезапному отказу двигателя в дороге.
Популярные марки датчиков коленвала для ВАЗ: как выбрать
При выборе нового датчика коленвала для автомобилей ВАЗ важно учитывать не только цену, но и надежность производителя. Оригинальные датчики (артикулы 2112-3847010, 21120-3847010) гарантируют полное соответствие заводским требованиям, но отличаются высокой стоимостью.
Среди проверенных аналогов хорошо зарекомендовали себя изделия брендов Bosch (Германия), ERA (Италия) и "Автоэлектроника" (Россия). Они предлагают оптимальное сочетание качества и цены, однако при покупке следует остерегаться подделок – всегда проверяйте упаковку на наличие голограмм и защитных стикеров.
Критерии выбора датчика
- Тип подключения: для классических моделей ВАЗ (2108-21099) нужны датчики с длинным разъемом, для более новых (2110, Приора, Гранта) – с квадратным разъемом.
- Длина корпуса: 40-45 мм для инжекторных двигателей 1.5-1.6 л, 55-60 мм – для 8-клапанных моторов.
- Сопротивление обмотки: должно составлять 500-700 Ом (проверяется мультиметром перед установкой).
| Марка | Страна | Особенности | Ценовой сегмент |
|---|---|---|---|
| Bosch | Германия | Повышенная износостойкость | Высокий |
| ERA | Италия | Герметичный корпус | Средний |
| Автоэлектроника | Россия | Адаптирован к перепадам напряжения | Бюджетный |
- Проверьте посадочное место: снимите старый датчик и замерьте глубину отверстия в блоке цилиндров.
- Сравните маркировки: у качественного датчика на корпусе четко указаны артикул и бренд лазерной гравировкой.
- Протестируйте перед установкой: подключите мультиметр к контактам – исправная катушка показывает 550-750 Ом.
Проверка работоспособности после замены датчика коленвала
После установки нового датчика коленвала (ДПКВ) необходимо выполнить комплексную проверку для подтверждения его корректной работы и устранения первоначальной неисправности. Начинайте с визуального контроля качества монтажа: убедитесь в надежной фиксации корпуса датчика, отсутствии перегибов или повреждения проводки, правильном зазоре между сердечником и задающим диском (0,5–1,5 мм).
Подключите диагностический сканер к разъему OBD-II автомобиля и считайте ошибки из памяти ЭБУ. Даже при успешной замене старые коды могли сохраниться – их необходимо стереть. Запустите двигатель и отследите параметры "Частота вращения коленвала" и "Ошибки ДПКВ" в реальном времени при разных режимах работы.
Этапы тестирования и возможные проблемы
Проведите серию тестов для выявления скрытых дефектов:
- Холодный пуск – запустите двигатель после стоянки 2-3 часа. Отсутствие затрудненного старта или плавающих оборотов подтвердит исправность.
- Резкое изменение нагрузки – в движении резко нажмите педаль газа. Провалы, детонация или рывки укажут на сбои синхронизации.
- Проверка напряжения мультиметром на контактах разъёма ДПКВ при включенном зажигании:
- Опорное напряжение (A-C) – ~5 В
- Сигнальный провод (B-C) – ~0.3-5 В при прокрутке стартером
Типичные проблемы после замены:
| Симптом | Возможная причина |
|---|---|
| Двигатель не запускается | Неверное подключение разъема, обрыв цепи, брак датчика |
| Горит «Check Engine» | Сохранившиеся ошибки, повреждение задающего диска |
| Плавают обороты на холостом ходу | Неправильный зазор, загрязнение сердечника |
Важно: Если неисправность сохраняется, проверьте состояние задающего диска (58 зубцов) на предмет биения, сколов или загрязнения металлической стружкой. Используйте осциллограф для анализа формы сигнала – правильный график должен отображать равномерные синусоидальные импульсы без «просадок».
Список источников
При подготовке материала о неисправностях датчика коленвала ВАЗ использовались специализированные технические руководства и практический опыт автоэлектриков. Эти источники содержат детальную информацию о принципах работы ДПКВ, типовых симптомах неисправностей и проверенных методах диагностики.
Для обеспечения точности рекомендаций по ремонту были проанализированы актуальные данные от производителей автокомпонентов и профильные публикации. Особое внимание уделено особенностям конструкции двигателей ВАЗ и распространенным ошибкам при замене датчика.
- Официальные руководства по ремонту автомобилей ВАЗ (Lada) различных моделей
- Техническая документация от производителей датчиков положения коленчатого вала
- Методические пособия по диагностике инжекторных систем двигателя
- Профильные автомобильные форумы (Drive2, Lada.Online)
- Экспертные статьи в журналах "За рулем" и "Авторевю"
- Видеоинструкции по диагностике ДПКВ от сертифицированных автоэлектриков
- Справочники по кодам ошибок OBD-2 для двигателей ВАЗ
- Производители мультиметров и осциллографов (инструкции по замеру параметров ДПКВ)
