Датчик положения дросселя - принцип работы и настройка

Статья обновлена: 18.08.2025

Датчик положения дроссельной заслонки (ДПДЗ) – критически важный компонент электронных систем управления двигателем современных автомобилей.

Это устройство отслеживает угол открытия дроссельной заслонки и непрерывно передает данные в электронный блок управления (ЭБУ), влияя на топливоподачу, зажигание и другие параметры работы мотора.

Некорректная работа или неправильная регулировка датчика вызывает сбои: рывки при разгоне, плавающие обороты холостого хода, повышенный расход топлива и даже переход двигателя в аварийный режим.

Понимание принципов его функционирования и освоение методов регулировки позволяет поддерживать оптимальную работу силового агрегата и предотвращать неисправности.

Основная функция ДПДЗ в системе впрыска топлива

Датчик положения дроссельной заслонки (ДПДЗ) непрерывно отслеживает угол открытия дросселя, преобразуя механическое положение в электрический сигнал. Этот параметр критичен для определения моментального запроса мощности от водителя через педаль акселератора.

Электронный блок управления (ЭБУ) двигателя использует данные ДПДЗ как ключевой фактор при расчете:

Влияние сигнала ДПДЗ на работу ЭБУ

Количество топлива: При резком открытии заслонки ЭБУ увеличивает подачу топлива для предотвращения "провалов".
Момент зажигания: Корректирует угол опережения зажигания в зависимости от нагрузки на двигатель.
Режимы работы: Определяет переход между холостым ходом, ускорением и торможением двигателем.

Принцип взаимодействия компонентов:

Состояние заслонки	Сигнал ДПДЗ	Действие ЭБУ
Полностью закрыта	~0.5В	Активация режима холостого хода
Частично открыта	1.5-4.5В	Корректировка смеси по нагрузке
Полностью открыта	~4.8В	Обогащение смеси (режим "Power Enrichment")

Некорректные показания датчика вызывают перебои в работе двигателя: рывки при разгоне, плавающие обороты холостого хода или повышенный расход топлива. Для точной работы критично правильное напряжение холостого хода (0.48-0.52В) и плавное изменение сигнала без скачков.

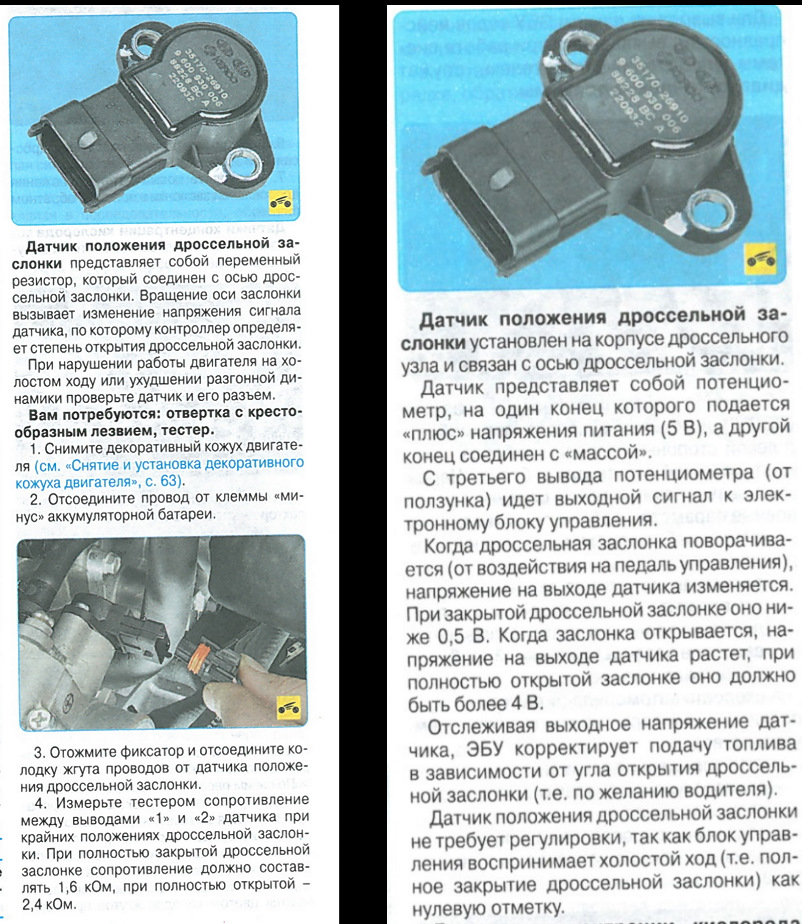

Принцип работы потенциометрического типа датчика

Датчик потенциометрического типа представляет собой переменный резистор, механически связанный с осью дроссельной заслонки. Его основная функция – преобразовывать угол поворота заслонки в изменяющееся напряжение, пропорциональное степени её открытия.

Конструктивно он состоит из резистивной дорожки (потенциометра) и подвижного контакта (ползунка), закреплённого на валу дроссельного узла. При вращении вала ползунок перемещается по дорожке, изменяя сопротивление участка цепи.

Электрическая схема и сигнал

Датчик подключается к трём проводам:

Опорное напряжение (+5В): подаётся с ЭБУ на один конец резистивной дорожки.
«Масса»: подключена к противоположному концу дорожки.
Сигнальный выход: соединён с подвижным контактом.

При открытии заслонки ползунок смещается к концу дорожки с опорным напряжением. Это приводит к увеличению выходного сигнала. В закрытом положении сигнал минимален (обычно ~0.5-0.7В), при полном открытии достигает максимума (~4.3-4.8В).

Положение заслонки	Положение ползунка	Выходное напряжение
Закрыто	Возле "массы"	Минимум (0.5-0.7В)
Частично открыто	Середина дорожки	~2.5В
Полностью открыто	Возле +5В	Максимум (4.3-4.8В)

ЭБУ двигателя непрерывно считывает это напряжение, используя его для расчёта:

Моментального угла открытия дросселя.
Скорости открытия/закрытия заслонки.
Режимов работы двигателя (холостой ход, ускорение, торможение).

Износ резистивной дорожки или загрязнение приводят к скачкам сигнала, ошибкам в показаниях и некорректной работе силового агрегата.

Особенности бесконтактных (магниторезистивных) ДПДЗ

В отличие от контактных аналогов, бесконтактные датчики положения дроссельной заслонки (ДПДЗ) используют магниторезистивный принцип работы. Они лишены подвижных контактов и резистивных дорожек, что исключает механический износ трущихся элементов.

Основу конструкции составляет постоянный магнит, закрепленный на оси дроссельной заслонки, и неподвижная интегральная схема с магниточувствительными элементами. При повороте заслонки изменяется магнитное поле, воздействующее на чувствительные сенсоры.

Ключевые характеристики и преимущества

К основным особенностям магниторезистивных датчиков относятся:

Высокая надёжность: Отсутствие трения увеличивает ресурс до 1 млн циклов срабатывания
Повышенная точность: Линейная характеристика выходного сигнала без "провалов" напряжения
Устойчивость к загрязнениям: Герметичная конструкция не боится пыли и влаги
Скорость отклика: Мгновенное измерение угла поворота без инерции

Принцип работы основан на эффекте изменения электрического сопротивления материала под воздействием магнитного поля. Микросхема преобразует эти изменения в аналоговый сигнал 0.1-4.9V или цифровой импульс (в зависимости от типа).

Сравнение с контактными ДПДЗ:

Параметр	Бесконтактный ДПДЗ	Контактный ДПДЗ
Механический износ	Отсутствует	Есть (стирание дорожек)
Восприимчивость к грязи	Низкая	Высокая
Точность показаний	±0.5°	±2°
Ресурс работы	≥ 500 000 км	100 000 - 150 000 км

Калибровка бесконтактных датчиков обычно не требуется благодаря заводской настройке. При замене выполняется адаптация нулевой точки через диагностическое оборудование:

Прогреть двигатель до рабочей температуры
Отпустить педаль акселератора
Активировать процедуру калибровки в ПО сканера
Выключить зажигание на 15 секунд

Отказ магниторезистивного ДПДЗ часто связан с повреждением проводки или коррозией разъёмов. Диагностика требует проверки опорного напряжения (5V) и анализа формы выходного сигнала осциллографом.

Место установки датчика на корпусе дросселя

Датчик положения дроссельной заслонки (ДПДЗ) монтируется непосредственно на корпусе дроссельного узла, обеспечивая жесткую механическую связь с осью вращения заслонки. Крепление осуществляется через посадочный фланец с двумя или тремя винтами, что гарантирует точную синхронизацию его внутреннего подвижного элемента с углом поворота дросселя.

Конструктивно датчик размещается сбоку или на торцевой части корпуса напротив привода заслонки, часто рядом с регулятором холостого хода (РХХ) и датчиком абсолютного давления (ДАД). Электрическое подключение выполняется через стандартный разъем с фиксатором, ведущий к электронному блоку управления двигателем (ЭБУ).

Ключевые особенности расположения

Осевая синхронизация: Вал датчика жестко соединен с осью дроссельной заслонки через шлицевое или шестеренчатое зацепление.
Доступность: Установочная зона проектируется для удобного сервисного доступа без демонтажа всего узла.
Защита от вибраций: Фланец оснащается резиновыми прокладками для гашения механических колебаний.

Соседние компоненты	Типовые признаки места
Регулятор холостого хода (РХХ)	Наличие технологических отверстий под крепежные винты
Рычаг привода троса газа	Электрический разъем с 3-4 контактами
Шланги системы вентиляции картера	Маркировка положения монтажа на фланце

Взаимосвязь ДПДЗ с блоком управления двигателем (ЭБУ)

Датчик положения дроссельной заслонки (ДПДЗ) передаёт ЭБУ данные об угле открытия дросселя в реальном времени. Эта информация преобразуется в электрический сигнал (напряжение 0.5-4.5В), который поступает на контроллер по специализированной аналоговой или цифровой шине. ЭБУ интерпретирует напряжение как процент открытия заслонки: низкое значение соответствует холостому ходу, высокое – полной нагрузке.

На основе сигнала ДПДЗ блок управления корректирует ключевые параметры работы двигателя. Моментальное изменение положения педали газа требует адаптивного управления впрыском топлива и углом опережения зажигания. Без точных данных от датчика ЭБУ не сможет обеспечить оптимальное соотношение воздух-топливо, что приведёт к провалам мощности, рывкам или повышенному расходу топлива.

Функции ЭБУ при обработке сигнала ДПДЗ

Расчёт нагрузки на двигатель – определение требуемого объёма топливоподачи
Коррекция угла опережения зажигания – предотвращение детонации при резком ускорении
Управление регулятором холостого хода (РХХ) – стабилизация оборотов при закрытой заслонке
Активация режима принудительного холостого хода – отключение топливоподачи при торможении двигателем

Сигнал ДПДЗ	Реакция ЭБУ
Резкий рост напряжения	Увеличение длительности впрыска, обогащение смеси
Плавное изменение	Корректировка РХХ для плавного набора оборотов
Напряжение ниже порогового (0.5В)	Активация аварийного режима с фиксированными оборотами ХХ

При неисправности ДПДЗ ЭБУ переходит на аварийный алгоритм, используя данные датчиков распредвала, массового расхода воздуха и лямбда-зонда. Это вызывает принудительное ограничение оборотов (1500-2000 об/мин), повышенный расход топлива и зажжение индикатора Check Engine с записью кода ошибки (например, P0120).

Роль датчика в формировании топливно-воздушной смеси

Датчик положения дроссельной заслонки (ДПДЗ) непрерывно отслеживает угол открытия заслонки, передавая эти данные электронному блоку управления двигателем (ЭБУ). Эта информация является ключевой для расчета моментального объема воздуха, поступающего во впускной коллектор.

На основе сигнала ДПДЗ ЭБУ определяет режим работы двигателя: холостой ход, частичная нагрузка или ускорение. Это позволяет точно рассчитать необходимое количество топлива для создания оптимальной топливно-воздушной смеси в конкретных условиях.

Влияние на параметры смеси

Принцип формирования смеси основан на прямой зависимости между углом открытия заслонки и подачей топлива:

Резкое открытие (разгон): ДПДЗ сигнализирует о необходимости обогащения смеси для предотвращения "провалов".
Плавное открытие (равномерное движение): поддерживается стехиометрический состав (~14.7:1) для баланса мощности и экологии.
Закрытие заслонки (торможение/холостой ход): ЭБУ снижает подачу топлива до минимума для стабильных оборотов.

Некорректные показания датчика вызывают критические нарушения:

Ошибка ДПДЗ	Последствие для смеси
Завышение показаний	Переобогащение, повышенный расход, черный дым
Занижение показаний	Переобеднение, "рывки" при разгоне, перегрев
Нестабильный сигнал	Плавающие обороты, самопроизвольная остановка

Калибровка ДПДЗ обеспечивает соответствие выходного напряжения физическому положению заслонки. Регулировка выполняется по спецификации производителя для конкретной модели датчика (обычно 0.45-0.55В при закрытом состоянии) с помощью мультиметра и регулировочного винта корпуса.

Симптомы неисправного ДПДЗ: плавающие холостые обороты

Плавающие обороты холостого хода – характерный признак проблем с датчиком положения дроссельной заслонки (ДПДЗ). Неисправный сенсор передает на ЭБУ искаженные данные об угле открытия заслонки, что провоцирует хаотичное изменение количества подаваемого топлива и воздуха.

Электронный блок управления, получая ошибочные сигналы о резком открытии/закрытии дросселя (когда педаль газа не нажата), постоянно корректирует работу двигателя. Это проявляется в виде:

Самопроизвольных скачков оборотов от 500 до 1500-2000 об/мин
Провалов стрелки тахометра с последующим резким подъемом
Неустойчивой работы мотора с вибрациями на нейтральной передаче
Попыток двигателя заглохнуть при сбросе газа

Дополнительные признаки, часто сопровождающие плавание оборотов:

Затрудненный пуск	Двигатель долго крутится перед запуском
Рывки при разгоне	Провалы мощности при плавном нажатии педали газа
Повышенный расход топлива	Некорректное смесеобразование из-за ложных данных

Важно: аналогичные симптомы могут вызывать неисправности РХХ, ДМРВ или подсос воздуха, но при выходе из строя ДПДЗ плавание оборотов проявляется особенно резко и сопровождается "зависанием" стрелки тахометра в разных положениях.

Признак поломки: рывки при плавном разгоне автомобиля

Рывки и провалы мощности при плавном нажатии педали газа – типичный симптом неисправности датчика положения дроссельной заслонки (ДПДЗ). Этот эффект возникает из-за некорректного считывания блоком управления двигателем (ЭБУ) угла открытия заслонки. При повреждении ДПДЗ сигнал на ЭБУ поступает с искажениями или задержками, что нарушает расчет топливоподачи и момента зажигания.

Механизм проблемы связан с обрывом дорожек резистивного слоя внутри датчика или износом контактов. При плавном разгоне бегунок перемещается по поврежденному участку, вызывая резкие скачки сопротивления. ЭБУ интерпретирует это как внезапное закрытие/открытие дросселя, что приводит к:

Коротким прекращениям впрыска топлива
Некорректному обогащению/обеднению смеси
Сбоям в регулировке опережения зажигания

Диагностика и регулировка

Проверку начинают с измерения напряжения мультиметром:

Контакты	Нормальное значение (В)	При неисправности
"+" и "масса"	5.0 ± 0.2	Отсутствует/скачет
"Сигнальный" и "масса"	0.3–0.7 (закрыто) 3.9–4.7 (открыто)	Резкие перепады при плавном повороте

Регулировка выполняется только для датчиков с механическим приводом:

Ослабить крепежные болты ДПДЗ
Вставить щуп 0.4 мм между упором заслонки и винтом дросселя
Поворачивать корпус датчика до напряжения 0.35–0.45 В
Затянуть болты с моментом 1.8–2.2 Н·м

Электронные ДПДЗ с нелинейной характеристикой регулировке не подлежат – при выходе из строя требуют замены. После установки нового датчика обязательна адаптация нулевого положения через диагностический сканер.

Провалы мощности при резком нажатии педали газа

Провалы мощности, рывки или "задумчивость" двигателя при резком открытии дросселя напрямую связаны с работой датчика положения дроссельной заслонки (ДПДЗ) и системой управления двигателем в целом. Некорректные показания ДПДЗ или проблемы с узлом дроссельной заслонки приводят к тому, что электронный блок управления (ЭБУ) двигателя не может мгновенно и правильно рассчитать требуемое количество топлива и воздуха.

ЭБУ ожидает получить от ДПДЗ резкое увеличение напряжения при быстром нажатии на педаль газа. Если сигнал меняется скачкообразно, с задержкой или искажен, блок управления не успевает адекватно среагировать: увеличить длительность импульсов впрыска топлива форсунками и скорректировать угол опережения зажигания. Результат – кратковременная нехватка топливовоздушной смеси нужного состава, приводящая к провалу оборотов и потере тяги.

Основные причины, связанные с ДПДЗ и дроссельным узлом:

Износ или неисправность ДПДЗ: Истирание резистивного слоя внутри потенциометра датчика вызывает скачки напряжения на выходе или "мертвые зоны". ЭБУ получает ложную информацию о скорости и степени открытия заслонки.
Загрязнение дроссельной заслонки: Липкие смолистые отложения на стенках дросселя и на оси заслонки препятствуют ее плавному и быстрому открытию при нажатии педали газа. Механическое движение отстает от электрического сигнала ДПДЗ.
Неправильная регулировка ДПДЗ (начального положения): Если датчик установлен со смещением, его начальное напряжение (при закрытой заслонке) не соответствует номинальному значению, заложенному в программу ЭБУ. Это искажает всю шкалу его показаний.
Загрязнение контактов или повреждение проводки: Окисление разъемов, переломы или замыкания проводов к ДПДЗ приводят к нестабильному или прерывистому сигналу.

Другие возможные причины провалов:

Загрязненный воздушный фильтр: Ограничивает подачу воздуха, необходимого для резкого увеличения мощности.
Проблемы топливной системы: Слабый бензонасос, забитый топливный фильтр, неисправные форсунки не обеспечивают требуемую подачу топлива.
Неисправность датчика массового расхода воздуха (ДМРВ): Некорректные данные о поступающем воздухе нарушают расчет топливоподачи.

Проверка и регулировка ДПДЗ:

Диагностику и регулировку ДПДЗ следует проводить после считывания возможных ошибок памяти ЭБУ и визуального осмотра состояния дроссельного узла и разъемов.

Измерение напряжения: С помощью мультиметра измерьте напряжение между сигнальным проводом ДПДЗ и "массой" при включенном зажигании.
- Закрытая заслонка: Напряжение должно соответствовать спецификации производителя (обычно 0.35-0.7 В для многих авто).
- Плавное открытие: Напряжение должно расти плавно, без скачков и провалов.
- Полностью открытая заслонка: Напряжение должно быть близко к опорному (обычно 4.0-4.7 В).
Регулировка начального положения: Ослабьте крепежные винты датчика. Включите зажигание. Поворачивайте корпус ДПДЗ до достижения требуемого напряжения на сигнальном выводе при полностью отпущенной педали газа (заслонка закрыта). Затяните винты.

Состояние заслонки	Типичное напряжение ДПДЗ	Требование
Полностью закрыта	0.35 - 0.7 В	Плавный рост без скачков
Плавное открытие	Плавное увеличение	Рост без скачков и провалов
Полностью открыта	~4.0 - 4.7 В	Близко к опорному напряжению

Важно: Регулировка возможна только для ДПДЗ потенциометрического типа. Бесконтактные (магниторезистивные или Холла) датчики регулировке не подлежат. После регулировки ДПДЗ или чистки дроссельной заслонки часто требуется процедура адаптации (обучения) нулевого положения заслонки с помощью диагностического сканера. Если ДПДЗ изношен или неисправен (напряжение скачет, есть "мертвые зоны"), регулировка не поможет – датчик подлежит замене.

Самопроизвольная остановка двигателя на холостом ходу

Датчик положения дроссельной заслонки (ДПДЗ) критически влияет на стабильность холостого хода, передавая блоку управления двигателем (ЭБУ) данные об угле открытия заслонки. При неисправном или неправильно отрегулированном датчике ЭБУ получает искажённые сигналы, что приводит к некорректному расчёту топливно-воздушной смеси. В результате двигатель может глохнуть при работе на холостых оборотах из-за нарушения баланса между подачей топлива и воздухом.

Основные причины остановки, связанные с ДПДЗ:
1. Неверные показания в закрытом положении: Датчик передаёт сигнал, соответствующий приоткрытой заслонке, хотя она закрыта. ЭБУ сокращает подачу топлива, смесь становится слишком бедной.
2. Износ резистивного слоя: Обрыв дорожек в области холостого хода вызывает скачки напряжения или полное отсутствие сигнала, дезориентируя ЭБУ.
3. Загрязнение заслонки или оси: Нагар препятствует полному закрытию, но ДПДЗ фиксирует "закрытое" состояние. ЭБУ не компенсирует подсос воздуха, обедняя смесь.

Регулировка датчика для устранения проблемы

Процедура выполняется при выключенном зажигании:

Ослабить крепёжные винты датчика (часто под звёздочку Torx)
Подключить вольтметр к сигнальному проводу и массе
Включить зажигание, не запуская двигатель
Поворачивать корпус ДПДЗ до достижения напряжения:
- 0.45-0.55В для большинства 3-контактных датчиков
- 0.35-0.65В для некоторых моделей (уточнять в мануале)
Зафиксировать винты, избегая смещения при затяжке

Важно: После регулировки выполнить сброс адаптаций ЭБУ путём снятия минусовой клеммы АКБ на 10-15 минут. Если проблема сохраняется, проверьте подсос воздуха через уплотнитель заслонки, состояние дроссельного узла и целостность проводки к датчику.

Загорание индикатора «Check Engine» на приборной панели

Индикатор «Check Engine» активируется при обнаружении электронным блоком управления (ЭБУ) ошибок в работе датчика положения дроссельной заслонки (ДПДЗ). Основные причины включают несоответствие сигналов датчика заданным параметрам, обрыв цепи, короткое замыкание или механический износ резистивного слоя.

Некорректные показания ДПДЗ приводят к нарушению формирования топливно-воздушной смеси. ЭБУ фиксирует отклонения по напряжению (например, код P0120 – неисправность цепи) или рассогласование с данными датчика массового расхода воздуха (код P0122/P0123), что провоцирует включение предупреждающего сигнала.

Процедура регулировки ДПДЗ

Регулировка выполняется при замене датчика или после чистки дроссельного узла. Последовательность действий:

Отключите минусовую клемму аккумулятора для сброса ошибок ЭБУ.
Ослабьте крепежные винты датчика (обычно два винта под звездочку или шестигранник).
Установите щуп толщиной 0.4-0.7 мм между упорным винтом дроссельной заслонки и рычагом.
Поворачивайте корпус ДПДЗ до достижения следующих параметров:
- Сопротивление между контактами «земля» и «сигнал» при закрытой заслонке: 0.25-1.2 кОм
- Плавное изменение сопротивления без скачков при ручном открытии заслонки
Зафиксируйте винты моментом 1.5-2 Н·м, избегая смещения корпуса.

Проверка после регулировки:

Параметр	Нормальное значение
Напряжение на сигнальном проводе (заслонка закрыта)	0.45-0.55 В
Напряжение при полном открытии	4.3-4.8 В
Плавность изменения напряжения	Без провалов/скачков

При сохранении ошибки «Check Engine» после калибровки выполните адаптацию дроссельного узла через диагностический сканер. Если проблема не устраняется – замените ДПДЗ.

Повышенный расход топлива как косвенный симптом

Некорректные показания датчика положения дроссельной заслонки (ДПДЗ) напрямую влияют на алгоритм формирования топливовоздушной смеси. При неверном сигнале электронный блок управления (ЭБУ) двигателя получает искаженную информацию об угле открытия заслонки, что приводит к ошибочным расчетам необходимого количества топлива.

Наиболее частая ситуация – ЭБУ фиксирует сигнал ДПДЗ, соответствующий большему углу открытия заслонки, чем в реальности. Это заставляет систему впрыска подавать избыточное топливо, так как блок управления "считает", что водитель активно разгоняется или двигается под нагрузкой. В результате смесь переобогащается, что проявляется повышенным расходом горючего при обычных режимах эксплуатации.

Характерные признаки неисправности ДПДЗ

Расход топлива возрастает на 10-25% без изменения стиля вождения или внешних факторов.
Плавают обороты холостого хода (ХХ) при прогретом двигателе.
Появляются рывки или провалы при плавном нажатии педали газа.
Загорается индикатор Check Engine с ошибками:
- P0120 (Неисправность цепи ДПДЗ)
- P0122 (Низкий уровень сигнала ДПДЗ)
- P0123 (Высокий уровень сигнала ДПДЗ)

Режим работы	Нормальный сигнал ДПДЗ	Ошибочный сигнал ДПДЗ
Холостой ход	0.45-0.55 В	0.6-0.8 В (ложное открытие)
Полное открытие	4.2-4.8 В	Менее 4.0 В (недобор напряжения)

Проверку и регулировку положения датчика выполняют при выключенном зажигании. После демонтажа ДПДЗ осматривают контакты и дорожки резистора на предмет износа или загрязнения. Монтаж производят согласно меткам производителя, обеспечивая минимальный зазор между штоком заслонки и регулировочным винтом (обычно 0.3-0.5 мм). Фиксацию болтов осуществляют после установки щупа требуемой толщины.

Окончательную калибровку выполняют диагностическим сканером: контролируют напряжение сигнала при закрытой заслонке (должно соответствовать спецификации авто) и плавность изменения показаний без провалов при ручном открытии дросселя. Отсутствие нормализации расхода после регулировки указывает на необходимость замены датчика.

Инструменты для самостоятельной диагностики: мультиметр

Мультиметр – универсальный прибор для проверки электрических параметров цепи, незаменимый при диагностике датчика дроссельной заслонки (ДДЗ). Он позволяет измерить напряжение, сопротивление и целостность проводки, что критично для выявления неисправностей.

Для работы с ДДЗ потребуется мультиметр с функциями вольтметра (постоянного тока) и омметра. Цифровые модели предпочтительнее из-за точности. Перед началом измерений убедитесь в заряде батареи прибора и исправности щупов.

Основные измерения ДДЗ мультиметром

Проверка опорного напряжения:

Включите зажигание при заглушенном двигателе.
Подключите черный щуп к массе автомобиля (кузов, минус АКБ).
Красный щуп подсоедините к сигнальному контакту разъёма ДДЗ.
Сравните показания с нормой для вашей модели авто (обычно 4.8–5.2 В).

Проверка сопротивления:

Отсоедините разъём датчика.
Переключите мультиметр в режим омметра.

Измерьте сопротивление между контактами ползунка и массой при плавном открытии заслонки рукой:

Состояние заслонки	Характер изменения
Закрыта	Минимальное значение (указано в мануале)
Открывается	Плавный рост без скачков
Полностью открыта	Максимальное значение

Диагностика цепей: Используйте режим прозвонки (значок диода) для проверки обрыва/короткого замыкания в проводах между ДДЗ и ЭБУ. Звуковой сигнал укажет на целостность линии.

Порядок визуального осмотра датчика и проводки

Отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания и сброса ошибок ЭБУ.

Найдите датчик положения дроссельной заслонки (ДПДЗ), обычно расположенный на боковой стороне корпуса дроссельного узла и соединённый с осью заслонки. Он представляет собой компактный пластиковый корпус с электрическим разъёмом.

Этапы проверки

Внешний осмотр датчика:

Убедитесь в отсутствии трещин, сколов корпуса и следов оплавления пластика
Проверьте герметичность соединения с дроссельным узлом (отсутствие зазоров)
Исключите наличие масляных потёков, грязи или коррозии на контактной группе

Контроль состояния проводки:

Проследите трассу жгута от разъёма ДПДЗ до точки входа в ЭБУ
Осмотрите изоляцию проводов на всём протяжении на предмет:
- Перетираний о острые кромки кузова
- Оплавленных участков
- Признаков окисления в местах соединений
Покачайте разъём при включённом зажигании (без запуска ДВС) – нестабильные показания на приборной панели свидетельствуют о плохом контакте

Диагностика разъёма:

Элемент	Проверяемый параметр
Фиксатор	Надёжность защёлкивания с датчиком
Контактные гнёзда	Отсутствие деформации, зелёного налёта окислов
Уплотнительная резинка	Целостность (защита от влаги)

При обнаружении механических повреждений или нарушений изоляции датчик или проводной жгут подлежат замене. Очистку контактов проводите только специальным средством-очистителем электроцепей.

Проверка опорного напряжения (5В) на разъеме ДПДЗ

Для проверки опорного напряжения 5В на разъеме датчика положения дроссельной заслонки (ДПДЗ) потребуется мультиметр, переключенный в режим измерения постоянного тока (DCV). Ключевой задачей является определение корректности питания датчика от электронного блока управления двигателем (ЭБУ). Работы проводятся при выключенном зажигании и отсоединенном разъеме датчика.

Подключите красный щуп мультиметра к сигнальному контакту опорного напряжения (обычно помечен как VREF или +5В), а черный щуп – к надежной "массе" (кузов, минус АКБ). Включите зажигание, не запуская двигатель. Исправная цепь должна показывать стабильные 5.0±0.2В. Отклонения указывают на неисправности:

Интерпретация результатов измерения

Показание мультиметра	Возможная причина	Действия
0В	Обрыв цепи VREF, короткое замыкание на "массу", неисправность ЭБУ	Прозвонить провода от ЭБУ к разъему ДПДЗ
Ниже 4.8В (например, 3-4В)	Короткое замыкание в цепи, окисление контактов, повреждение ЭБУ	Проверить сопротивление между VREF и "массой" (должно быть >1 кОм)
Выше 5.2В	Неисправность регулятора напряжения ЭБУ	Проверить 5В на других датчиках (ДПКВ, ДМРВ)
Колебания напряжения	Плохой контакт в разъеме, повреждение проводов	Визуальный осмотр разъема, тест цепи на обрыв/КЗ

Важные замечания:

Контакты разъема ДПДЗ имеют стандартную маркировку: VREF (питание 5В), GND ("масса"), TPS (сигнальный выход)
При отсутствии напряжения проверьте предохранители ЭБУ и целостность проводов до контроллера
Корректные 5В на разъеме не гарантируют исправность ДПДЗ – далее проверяется сигнальный выход TPS

Измерение выходного сигнала в закрытом положении заслонки

Для замера напряжения при закрытой заслонке подключите мультиметр в режиме вольтметра к сигнальному проводу ДПДЗ и массе автомобиля. Включите зажигание без запуска двигателя, убедитесь, что педаль акселератора полностью отпущена, а заслонка механически находится в нулевом положении. Зафиксируйте показания прибора – это базовое напряжение холостого хода.

Сравните полученное значение с нормой производителя (обычно 0.45–0.55 В для 5-вольтовых датчиков). Отклонение более чем на 0.1 В требует регулировки или замены датчика. Убедитесь в отсутствии люфтов рычага заслонки и загрязнений механизма, влияющих на точность измерений.

Процедура регулировки нулевого положения

Ослабьте крепежные винты датчика отверткой
Поворачивайте корпус ДПДЗ вокруг оси
Контролируйте мультиметром изменение напряжения
Добейтесь значения в пределах заводского диапазона
Затяните винты при правильном положении

Состояние	Нормальное напряжение	Допустимое отклонение
Полное закрытие	0.48 В	±0.07 В
Частичное открытие	2.1–2.3 В	±0.15 В

Важно: После регулировки выполните сброс адаптаций ЭБУ через диагностическое оборудование. Проверьте плавность изменения напряжения при ручном открытии заслонки – скачки указывают на износ резистивного слоя.

Контроль изменения напряжения при открытии дросселя

Датчик дроссельной заслонки (ДПДЗ) преобразует угол открытия заслонки в электрический сигнал для ЭБУ двигателя. Основным параметром контроля является изменение выходного напряжения при механическом перемещении дроссельного узла.

Напряжение на сигнальном выводе ДПДЗ варьируется в диапазоне 0.3–0.7 В при закрытой заслонке и достигает 3.9–4.7 В при полном открытии. Резкие скачки или "провалы" в показаниях указывают на износ резистивного слоя датчика.

Процедура проверки напряжения

Для диагностики потребуется мультиметр. Последовательность измерений:

Подключите щупы тестера к сигнальному проводу и "массе" датчика при включенном зажигании
Зафиксируйте напряжение в положении холостого хода
Плавно откройте дроссель вручную, отслеживая показания мультиметра
Проверьте достижение максимального значения при полном открытии

Критические отклонения:

Отсутствие плавного роста напряжения
Значения за пределами 0.3–4.7 В
Скачки более 0.15 В между соседними замерами

Положение заслонки	Норма напряжения (В)	Ошибка
Полное закрытие	0.3–0.7	Нулевое или >1В
50% открытия	2.1–2.8	Резкие отклонения
Полное открытие	3.9–4.7	<4В или обрыв

При обнаружении нелинейного изменения напряжения или выходе значений за допустимые пределы требуется замена ДПДЗ. Калибровка нового датчика выполняется через сброс адаптаций в ЭБУ диагностическим оборудованием.

Анализ показаний сканера OBD2: параметр throttle position

При диагностике электронной системы управления двигателем параметр Throttle Position (TP) отражает текущий угол открытия дроссельной заслонки в процентах. Нормальные показания в режиме холостого хода составляют 5–12% (зависит от модели авто), при полном нажатии педали акселератора значение должно достигать 85–100%. Любые отклонения от этих диапазонов указывают на неисправности датчика, механизма привода или проблемы с адаптацией.

Критически важна динамика изменения параметра: при плавном нажатии/отпускании педали газа показания должны расти и снижаться равномерно, без рывков и задержек. Резкие скачки или "зависание" значений свидетельствуют о износе резистивного слоя ДПДЗ, загрязнении заслонки или неполадках в электропроводке.

Диагностика неполадок по данным TP

Типичные аномалии в показаниях и их возможные причины:

Постоянное значение 0% или 100% – обрыв сигнальной цепи или короткое замыкание
Плавающие показания на холостом ходу – загрязнение оси заслонки, подсос воздуха
Ступенчатое изменение вместо плавного – износ дорожек потенциометра датчика
Расхождение с фактическим положением – требуется калибровка (адаптация) заслонки

Для точной интерпретации данных сравнивайте TP с другими параметрами в реальном времени:

Параметр	Корреляция с TP	Норма
Напряжение ДПДЗ	Должно расти пропорционально TP	0.5–0.7В (хол.ход), 4.3–4.8В (макс.)
Воздух Mass Air Flow (MAF)	Увеличение при росте TP	2–6 г/с (хол.ход)
Обороты холостого хода	Стабильны при TP 5–12%	±50 об/мин от заданных

Процедура адаптации заслонки выполняется через диагностический сканер:

Прогреть двигатель до 80–90°C
Активировать функцию "Throttle Body Adaptation" в меню сканера
Следовать инструкциям на экране (обычно включает выключение зажигания на 10 сек после калибровки)
Проверить параметр Learn Value – должно быть ADP. OK

Описание процедуры программной калибровки через диагностический разъем

Программная калибровка выполняется через порт OBD-II с использованием диагностического сканера или специализированного ПО, подключенного к ЭБУ двигателя. Данный метод позволяет синхронизировать показания датчика положения дроссельной заслонки (ДПДЗ) с реальным углом открытия заслонки без механических вмешательств.

Процедура актуальна после замены датчика, дроссельного узла или сбоев в работе электронной педали газа. Требует соблюдения условий: напряжение бортовой сети 12.5-13.5В, отключенные потребители энергии (фары, кондиционер), температура двигателя 70-99°C.

Пошаговый алгоритм калибровки

Подключите диагностическое оборудование к разъему OBD-II (расположен обычно под рулевой колонкой)
Включите зажигание без запуска двигателя
В меню сканера выберите раздел:
- ЭБУ двигателя → Адаптации
- Или: Сервисные функции → Дроссельная заслонка
Активируйте процедуру "Обучение дроссельной заслонки" или "TP Adaptation"
Дождитесь сообщения "Обучение завершено" (процесс занимает 10-30 секунд)
Выключите зажигание на 15 секунд для сохранения параметров
Запустите двигатель для проверки работы на холостом ходу

Критерии успешной калибровки: стабильные обороты ХХ (750±50 об/мин), отсутствие плавающих оборотов, ошибок P0120-P0124 в памяти ЭБУ. При сбоях процедуру повторяют после проверки контактов разъема ДПДЗ и напряжения питания.

Параметр	Нормальное значение
Напряжение сигнала ДПДЗ (закрыто)	0.45-0.55В
Напряжение сигнала ДПДЗ (открыто)	4.3-4.7В
Угол открытия на ХХ	2-7%

Необходимость механической регулировки после замены датчика

После установки нового датчика положения дроссельной заслонки (ДПДЗ) требуется механическая регулировка его положения относительно оси дроссельного узла. Это обусловлено технологическими допусками при производстве как самого датчика, так и корпуса дроссельной заслонки. Даже незначительное отклонение в 1-2° от номинального положения вызывает рассогласование между реальным углом открытия заслонки и выходным сигналом датчика.

Без выполнения калибровки электронный блок управления (ЭБУ) двигателя получает искажённые данные о текущем положении дросселя. Это нарушает расчет базовых параметров работы двигателя: топливоподачи, угла опережения зажигания и регулировки холостого хода. Особенно критична точность установки в положении закрытой заслонки (0%), так как ЭБУ использует эти показания для активации режима холостого хода.

Ключевые аспекты регулировки

Физическая установка датчика:
- Ослабление крепежных болтов для обеспечения свободного поворота корпуса ДПДЗ
- Поворот датчика в посадочном гнезде до достижения эталонных параметров
- Фиксация болтов с рекомендованным производителем моментом затяжки

Контрольные параметры:

Параметр	Нормальное значение	Метод проверки
Напряжение холостого хода	0.45-0.55В	Мультиметр на контактах сигнала и массы
Полное открытие	4.3-4.7В	Мультиметр при нажатой педали газа
Плавность изменения	Без скачков	Осциллограф при плавном открытии заслонки

Обязательные этапы:
- Прогрев двигателя до рабочей температуры
- Сброс адаптаций ЭБУ через диагностическое оборудование
- Проверка работы системы стабилизации холостого хода

Игнорирование регулировки приводит к характерным неисправностям: плавающим оборотам холостого хода, провалам при разгоне, повышенному расходу топлива и ошибкам Р0120-Р0124 в памяти ЭБУ. В современных автомобилях с электронной педалью газа дополнительно требуется калибровка нулевой точки через диагностический сканер.

Подготовительные работы: демонтаж гофры воздуховода

Отсоединение гофрированного воздуховода необходимо для прямого доступа к датчику дроссельной заслонки, расположенному на корпусе дроссельного узла. Работы выполняются при выключенном зажигании и остывшем двигателе для исключения риска ожогов или случайного запуска систем автомобиля.

Подготовьте инструменты: крестовую и плоскую отвертки, набор рожковых ключей (чаще требуется 7-10 мм), пассатижи и фонарик для улучшения видимости в подкапотном пространстве. Обеспечьте чистоту зоны вокруг дроссельного узла, чтобы предотвратить попадание мусора во впускной тракт после снятия патрубка.

Ослабьте хомуты крепления:
- Найдите пластиковые или металлические хомуты на обоих концах гофры (со стороны воздушного фильтра и дроссельного узла).
- Ослабьте винты хомутов крестовой отверткой или рожковым ключом (не снимайте полностью).
Отсоедините дополнительные элементы:
- Если к гофре подключены шланги системы вентиляции картера или датчики (например, ДМРВ), аккуратно снимите фиксаторы и отсоедините их.
- Пометьте положение шлангов изолентой при необходимости.
Извлеките воздуховод:
- Поворачивая гофру по оси, аккуратно снимите ее с фланцев воздушного фильтра и дроссельного узла.
- Проверьте состояние резиновых уплотнителей на фланцах – при наличии трещин замените их.

После демонтажа закройте отверстие дроссельного узла чистой ветошью для защиты от пыли. Осмотрите снятую гофру на предмет трещин, разрывов или размягчения резины – при повреждениях потребуется замена патрубка перед обратной установкой.

Очистка посадочного места ДПДЗ перед установкой

Перед монтажом нового датчика дроссельной заслонки (ДПДЗ) критически важно тщательно подготовить посадочную поверхность на корпусе дроссельного узла. Остатки старой прокладки, грязь, масляные отложения или коррозия нарушат плотность прилегания и точность показаний датчика. Неочищенное место приведет к некорректному измерению угла открытия заслонки и сбоям в работе двигателя.

Для очистки потребуется мягкая ветошь без ворса, ватные палочки, очиститель карбюратора или инжектора (например, ABRO, Liqui Moly) и пластиковый скребок (можно использовать деревянную лопатку). Избегайте металлических инструментов и абразивов – они повредят привалочную плоскость. Снимите старую прокладку полностью, если она прилипла.

Последовательность очистки

Обильно нанесите очиститель на ветошь и привалочную поверхность дросселя.
Аккуратно протрите плоскость круговыми движениями, размягчая загрязнения.
Для труднодоступных мест (отверстия под болты, пазы) используйте смоченные очистителем ватные палочки.
Удалите размягченные остатки прокладки пластиковым скребком строго параллельно поверхности, без царапин.
Повторяйте обработку очистителем и протирание чистой ветошью до полного удаления следов грязи и налета.
Дождитесь полного испарения очистителя (2-3 минуты). Поверхность должна быть сухой, гладкой и чистой.

Проверьте: после очистки на плоскости не должно оставаться ворсинок, царапин, масляных пятен или видимых углублений. Убедитесь, что крепежные отверстия не забиты. Только после этого устанавливайте новый ДПДЗ с чистой прокладкой (если предусмотрена конструкцией).

Ослабление крепежных болтов для коррекции положения

После отключения разъёма датчика дроссельной заслонки (ДПДЗ) и снятия корпуса воздушного фильтра для доступа, переходите к ослаблению крепёжных элементов. Два или три болта (реже винта), фиксирующих датчик на корпусе дроссельного узла, необходимо ослабить примерно на 1-1,5 оборота каждый. Используйте подходящий торцевой ключ или отвёртку, избегая чрезмерного усилия, чтобы не сорвать резьбу или грани.

Важно обеспечить лишь минимальный люфт, позволяющий аккуратно проворачивать корпус ДПДЗ вокруг оси дроссельной заслонки, но предотвращающий его самопроизвольное смещение. Контролируйте состояние уплотнительного кольца (при наличии) – оно не должно выпасть или деформироваться в процессе манипуляций. Проверьте, не мешают ли кабели или трубки свободному перемещению датчика.

Ключевые этапы регулировки

Ориентируйтесь на метки: Если на корпусе датчика и дроссельном узле присутствуют заводские метки совмещения, используйте их как отправную точку для регулировки.
Контроль напряжения/сопротивления: Подключите мультиметр к сигнальным контактам ДПДЗ (согласно схеме для вашей модели авто). Наблюдайте показания при закрытой заслонке.
Точная настройка: Плавно поворачивайте корпус датчика в пределах люфта, добиваясь требуемого значения (например, 0.45-0.55В для 5В системы или специфичного % в диагностическом ПО).
Фиксация положения: Удерживая датчик в найденном положении, равномерно и поочерёдно затяните крепёжные болты моментом, указанным в руководстве (обычно 1.5-3 Н·м).

После затяжки повторно проверьте выходной сигнал ДПДЗ при закрытой и полностью открытой заслонке (медленно нажимая педаль газа). Убедитесь в плавном изменении показаний без скачков. Подключите разъём, установите на место снятые компоненты и выполните процедуру адаптации дроссельного узла через диагностический сканер, если это требуется автомобилем.

Установка заслонки в строго закрытое положение

После демонтажа или замены датчика положения дроссельной заслонки (ДПДЗ) критически важно вернуть механизм в исходное закрытое состояние перед монтажом. Несоблюдение этого этапа приведёт к некорректным показаниям напряжения и сбоям в работе двигателя.

Для фиксации заслонки в закрытой позиции выполните следующие шаги:

Отсоедините воздуховод от корпуса дросселя для визуального контроля заслонки.
Ослабьте крепёжные винты датчика (не снимая полностью), обеспечивая его лёгкое вращение.
Плавно нажмите на металлический сектор привода заслонки до упора, полностью перекрыв воздушный канал.
Удерживая сектор в этом положении, аккуратно проверните корпус ДПДЗ до момента соприкосновения его упора с ограничительным выступом на дроссельном узле.

Контроль правильности установки

Проверьте соблюдение условий:

Между заслонкой и стенками канала не должно быть видимых зазоров.
При резком отпускании сектора привода заслонка должна оставаться неподвижной (фиксация пружиной).

После визуальной проверки затяните крепёжные винты датчика с моментом 1.5-2 Н∙м. Перекос корпуса при затяжке недопустим!

Параметр	Нормальное значение
Зазор заслонки в закрытом состоянии	0 мм (визуально)
Усилие привода	Плавное без заеданий

Фиксация датчика с минимальным зазором у упора

После установки корпуса дроссельного узла на место, ослабьте крепёжные болты датчика дроссельной заслонки. Вручную полностью закройте дроссельную заслонку, прижимая её к упорному винту холостого хода. Убедитесь, что между заслонкой и стенкой канала отсутствуют посторонние частицы, способные помешать плотному прилеганию.

Удерживая заслонку в закрытом положении, аккуратно сдвиньте корпус датчика в сторону упора до появления минимального технологического зазора (обычно 0,05-0,1 мм). Этот зазор необходим для предотвращения закусывания заслонки при тепловом расширении деталей. Контролируйте расстояние визуально или с помощью щупа соответствующей толщины.

Последовательность затяжки и проверки

Зафиксируйте корпус датчика пальцем в достигнутом положении.
Равномерно затяните крепёжные болты датчика крестообразной последовательности с рекомендованным моментом (обычно 1,5-2 Н·м).
Проверьте наличие зазора щупом – он должен проходить с лёгким сопротивлением.
Плавно откройте и закройте заслонку несколько раз, убедитесь в отсутствии заеданий и возврате в исходное положение без зазора у упора.

Критически важно: Зазор у упора напрямую влияет на формирование сигнала холостого хода ЭБУ. Слишком большой зазор вызовет нестабильные обороты или глохние двигателя, а полное его отсутствие – риск механического заклинивания и повышенный износ.

Проверка напряжения мультиметром на холостом ходу

Включите зажигание при заглушенном двигателе. Снимите разъём с датчика дроссельной заслонки, подключите мультиметр в режиме вольтметра к сигнальному проводу и массе автомобиля. Красный щуп присоедините к контакту сигнала (обычно средний провод разъёма), чёрный – к неокрашенной металлической детали кузова или минусу АКБ.

Запустите двигатель, дайте ему выйти на рабочий режим холостого хода. Зафиксируйте показания вольтметра – исправный датчик должен выдавать напряжение в диапазоне 0.45-0.55В. Значения за пределами этого интервала указывают на неисправность:

Ниже 0.45В – износ резистивного слоя или замыкание
Выше 0.55В – загрязнение контактов или механический сдвиг заслонки

Измерение сопротивления между контактами в крайних положениях

Для проверки датчика дроссельной заслонки (ДДЗ) отсоедините его разъём и используйте мультиметр в режиме омметра. Найдите в технической документации производителя назначение контактов потенциометра: обычно это питание (+5В), масса и сигнальный выход (ползунок). Измерения проводятся между контактом ползунка и "массой".

Перемещайте дроссельную заслонку вручную от положения холостого хода (ХХ) до полного открытия. Фиксируйте показания сопротивления в двух крайних точках: при полностью закрытой и полностью открытой заслонке. Сравните полученные значения с номинальными параметрами для вашей модели авто.

Типичные характеристики и диагностика

В исправном ДДЗ сопротивление должно плавно изменяться без скачков при движении заслонки. Примерные значения для распространённых датчиков:

Положение заслонки	Ожидаемое сопротивление	Признаки неисправности
Полностью закрыта (ХХ)	0.8-1.2 кОм	Сопротивление отсутствует или >2 кОм
Полностью открыта	3.5-4.5 кОм	Значение <1 кОм или обрыв цепи

Критические отклонения:

Обрыв цепи (бесконечное сопротивление) в любом положении – повреждение дорожек потенциометра
Нулевое сопротивление – короткое замыкание
Резкие скачки значений – износ резистивного слоя

При несоответствии параметров требуется регулировка или замена датчика. После установки нового ДДЗ выполните процедуру адаптации через диагностический сканер.

Контроль плавности изменения показаний при ручном открытии

Проверка плавности изменения показаний датчика выполняется при ручном перемещении дроссельной заслонки от закрытого до полностью открытого положения. Для этого подключите мультиметр в режиме вольтметра к сигнальному проводу ДПДЗ и массе, либо используйте диагностический сканер для наблюдения за значениями в реальном времени.

Медленно поворачивайте сектор заслонки, имитируя нажатие педали газа. Напряжение (или процент открытия) должно изменяться равномерно, без скачков и провалов. Особое внимание уделите начальному участку хода – здесь часто проявляются нелинейности, вызванные износом резистивного слоя.

Критерии корректной работы

Отсутствие резких скачков значений при плавном вращении
Постепенное увеличение напряжения от 0.5-0.7 В (закрыто) до 4.0-4.8 В (открыто)
Полное соответствие крайних положений: минимум 10% при закрытой заслонке, не менее 90% при полном открытии

Состояние заслонки	Норма напряжения	Допустимые отклонения
Полностью закрыта	0.5-0.7 В	±0.1 В
Начало движения	Плавный рост	Без ступенек
50% открытия	~2.5 В	±0.3 В
Полностью открыта	4.0-4.8 В	±0.15 В

При обнаружении ступенчатых изменений или зоны нечувствительности выполните регулировку нулевого положения. Ослабьте крепежные винты датчика и поворачивайте его корпус до достижения стабильных показаний в закрытом состоянии, после чего затяните винты с моментом 1.5-2 Н·м.

Сбросьте адаптации ЭБУ после регулировки
Повторите проверку на плавность хода 3-4 раза
Контролируйте отсутствие гистерезиса при обратном ходе заслонки

Особенности регулировки винтового типа ДПДЗ

Винтовые ДПДЗ оснащены регулировочными элементами механического типа, которые физически ограничивают ход дроссельной заслонки. Их калибровка требует точной настройки начального положения (закрытое состояние) и угла открытия, что напрямую влияет на формирование топливно-воздушной смеси. Неправильная регулировка провоцирует сбои холостого хода, рывки при разгоне и повышенный расход топлива.

Процесс выполняется при прогретом двигателе и включает контроль электрических параметров датчика мультиметром. Ключевая особенность – необходимость фиксации заслонки в строго заданных позициях с последующей фиксацией регулировочных винтов специальным герметиком для предотвращения самопроизвольного смещения из-за вибраций.

Алгоритм регулировки

Отсоедините воздуховод для доступа к дроссельному узлу
Ослабьте крепежные винты датчика на корпусе заслонки
Установите заслонку в положение полного закрытия
Подключите мультиметр к сигнальным контактам ДПДЗ
Поворачивайте корпус датчика до достижения напряжения 0.45-0.55В
Зафиксируйте винты крепления, избегая смещения корпуса
Плавно откройте заслонку до упора, проверяя рост напряжения до ~4.5В
Нанесите каплю фиксирующего лака на регулировочные винты

После калибровки обязательна проверка в работе: запустите двигатель и убедитесь в стабильных оборотах холостого хода и отсутствии провалов при резком нажатии педали акселератора. При отклонениях процедуру повторяют с контролем эталонных значений напряжения для конкретной модели авто.

Проверка отсутствия скачков напряжения при работе

Ключевым параметром исправности датчика положения дроссельной заслонки (ДПДЗ) является плавное изменение выходного сигнала при открытии/закрытии заслонки. Резкие скачки напряжения свидетельствуют о неисправности самого датчика или его цепи, что приводит к некорректной работе двигателя.

Для проверки динамики изменения напряжения необходим мультиметр в режиме измерения постоянного напряжения (DCV) с достаточно высоким разрешением или, предпочтительнее, осциллограф. Подайте питание на датчик (обычно +5В и "масса" от ЭБУ) и подключите щупы мультиметра к сигнальному выходу ДПДЗ и "массе".

Порядок проведения проверки

Выполните следующие шаги для выявления скачков напряжения:

Включите зажигание (двигатель не запускайте).
Плавно и очень медленно нажимайте на педаль газа или поворачивайте сектор дроссельной заслонки вручную, полностью открывая ее.
Наблюдайте за показаниями мультиметра в процессе всего движения заслонки. Напряжение должно изменяться равномерно от минимального значения (обычно около 0.4-0.7 В в закрытом состоянии) до максимального (обычно около 4.0-4.8 В в полностью открытом состоянии).
Теперь так же плавно и медленно отпускайте педаль газа/возвращайте заслонку в исходное положение. Напряжение должно столь же плавно уменьшаться до исходного минимума.

Во время обоих маневров (открытие и закрытие) критически важно фиксировать любые резкие изменения показаний вольтметра:

Пропадание напряжения (показания падают до нуля или близко к нему).
Резкие скачки вверх или вниз (например, внезапный скачок с 1.5 В до 3.0 В или обратно).
Зоны нечувствительности (напряжение не изменяется на некотором участке хода заслонки).
Дребезг (быстрые хаотичные колебания показаний).

Наличие любого из этих симптомов однозначно указывает на неисправность ДПДЗ или плохой контакт в его разъеме/цепи. Исправный датчик должен обеспечивать идеально гладкую характеристику без провалов и скачков.

Наблюдаемый дефект	Возможная причина
Резкий скачок напряжения	Износ или повреждение резистивного слоя дорожки внутри ДПДЗ
Пропадание напряжения	Обрыв сигнального провода, плохой контакт в разъеме, внутренний обрыв дорожки ДПДЗ
Дребезг показаний	Сильное загрязнение или окисление резистивной дорожки/ползунка, плохой контакт
Зона нечувствительности	Локальный износ или выгорание участка резистивной дорожки

Затяжка крепежных болтов с рекомендованным моментом

После установки датчика дроссельной заслонки на его штатное место, критически важно правильно затянуть крепежные болты. Недостаточный момент затяжки приведет к вибрации и смещению корпуса датчика, вызывая нестабильный сигнал или полную потерю контакта. Слишком сильная затяжка деформирует корпус датчика или резьбу в корпусе дросселя, что чревато трещинами и необходимостью замены узла.

Используйте динамометрический ключ с предустановленным значением, указанным производителем транспортного средства (обычно в пределах 8-15 Н·м для большинства моделей). Начинайте с последовательной затяжки болтов крест-накрест в 2-3 этапа: сначала доведите момент до 50% от нормы, затем до 80%, и финально – до 100%. Такой метод исключает перекос корпуса датчика относительно оси дроссельной заслонки.

Типовые последствия нарушения момента затяжки

Ситуация	Риск	Симптомы неисправности
Слабая затяжка	Вибрационное смещение датчика	Провалы оборотов, плавающий холостой ход, ошибки Р0120/Р0220
Превышение момента	Деформация посадочного фланца	Залипание заслонки, нелинейное изменение напряжения сигнала
Неравномерная затяжка	Перекос рабочего сектора	Скачки газа при плавном нажатии педали, рывки на разгоне

При отсутствии динамометрического ключа допустимо использовать стандартный инструмент с соблюдением принципа "затяжки от руки"

Установка воздуховода на штатное место после регулировки

Перед монтажом тщательно осмотрите патрубок на предмет трещин, разрывов или размягчения резины. Убедитесь, что посадочные поверхности на корпусе дросселя и воздушном фильтре очищены от грязи и масляных следов – используйте ветошь, смоченную в спиртовом растворе. Проверьте целостность хомутов и состояние уплотнительных колец при их наличии.

Наденьте воздуховод сначала на фланец дроссельного узла, совместив монтажные метки (если предусмотрены конструкцией), затем аккуратно надвиньте второй конец на патрубок воздушного фильтра. Избегайте перекручивания и напряжения гофры – она должна лежать свободно, без натяжения между узлами.

Процесс фиксации и контроль

Равномерно затяните хомуты крестовой отверткой или торцевым ключом (в зависимости от типа крепежа) в следующем порядке:
- Сначала фиксация на дроссельной заслонке
- Затем крепление к воздушному фильтру
Проверьте надежность монтажа:
- Попытайтесь провернуть патрубок рукой – допускается лишь минимальный люфт
- Убедитесь в отсутствии зазоров между резиной и металлическими фланцами
Запустите двигатель и проведите тест на герметичность:
- Прислушайтесь к шипящим звукам в зоне соединений
- Обработайте стыки мыльным раствором – пузырение укажет на подсос воздуха

Важно: При затяжке хомутов соблюдайте момент 5-7 Н·м – перетягивание деформирует резину и сокращает срок службы патрубка. Если используются пружинные хомуты, убедитесь в их правильной ориентации (язычок фиксатора должен быть доступен для последующего обслуживания).

Алгоритм адаптации дроссельного узла после калибровки

Адаптация дроссельной заслонки необходима для обучения электронного блока управления (ЭБУ) новым параметрам после замены или калибровки датчика. Этот процесс позволяет системе запомнить крайние положения заслонки и корректно интерпретировать сигналы в рабочих режимах.

Процедура требует строгого соблюдения условий: напряжение АКБ не ниже 12.5 В, температура двигателя 70-100°C, отключение всех потребителей энергии (фары, кондиционер), отсутствие ошибок в ЭБУ. Несоблюдение этих параметров приведет к сбою адаптации.

Пошаговая процедура адаптации

Включите зажигание на 10 секунд без запуска двигателя
Полностью выжмите и отпустите педаль акселератора 3 раза за 5 секунд
Запустите двигатель и дайте поработать на холостом ходу 3 минуты
Выключите зажигание на 30 секунд для сохранения параметров в ЭБУ
Запустите двигатель и проверьте работу на холостом ходу (700-800 об/мин)

Параметр	Требуемое значение
Напряжение АКБ	12.5-14.5 В
Температура ОЖ	70-100°C
Обороты холостого хода	700±50 об/мин

Важно: При использовании диагностического сканера процедура может отличаться. Проверьте коды ошибок после адаптации – отсутствие P0120, P0220 или P2135 подтверждает успешность операции.

Проверка качества регулировки тестовой поездкой

После регулировки положения датчика дроссельной заслонки (ДПДЗ) обязательна тестовая поездка для оценки работы двигателя в динамических режимах. Проверка выполняется на безопасном участке дороги с соблюдением ПДД, охватывая все диапазоны оборотов и типичные условия эксплуатации.

Акцентируйте внимание на поведении автомобиля при плавном и резком нажатии педали акселератора, а также при движении на постоянной скорости. Фиксируйте любые отклонения от нормальной работы силового агрегата – это ключевые индикаторы некорректной настройки датчика.

Критерии оценки во время тестового заезда

Обратите внимание на следующие параметры:

Плавность разгона: Отсутствие рывков, провалов или "подёргиваний" при равномерном увеличении скорости.
Реакция на резкое ускорение: Мгновенный отклик мотора без задержек, хлопков во впуске или кратковременной потери тяги.
Работа на холостом ходу: Стабильность оборотов после сброса газа (при остановке на светофоре или перед поворотом).
Переключение передач (АКПП): Отсутствие резких толчков, запоздалых или слишком ранних переключений.
Загорание Check Engine: Контрольная лампа не должна активироваться в процессе движения.

При обнаружении проблем (плавающие обороты, провалы мощности, детонация) требуется повторная регулировка ДПДЗ с проверкой напряжения сигнала мультиметром. Если симптомы сохраняются – возможна неисправность самого датчика, проводки или других элементов системы впуска.

Обнуление ошибок ЭБУ с помощью диагностического сканера

После регулировки датчика положения дроссельной заслонки (ДПДЗ) необходимо очистить память ошибок электронного блока управления (ЭБУ). Старые коды неисправностей, сохраненные до корректировки, могут искажать работу системы, вызывая нестабильный холостой ход или некорректное ускорение. Сброс позволяет ЭБУ перезаписать адаптивные параметры с учетом новых показаний датчика.

Диагностический сканер подключается к разъему OBD-II автомобиля и взаимодействует с ЭБУ через стандартизированные протоколы. Этот инструмент не только считывает текущие ошибки, но и дает возможность принудительно удалить их из памяти контроллера, что критично для применения новых калибровочных значений после механической настройки ДПДЗ.

Порядок сброса ошибок

Подключите сканер к диагностическому разъему (расположен обычно под рулевой колонкой)
Включите зажигание без запуска двигателя
Активируйте сканер, выберите в меню модель автомобиля и тип ЭБУ
Перейдите в раздел «Чтение ошибок», зафиксируйте коды для архива
Выберите функцию «Стереть ошибки» или «Clear DTC»
Подтвердите операцию, дождитесь статуса «Успешно»
Выключите зажигание на 15-20 секунд для перезагрузки ЭБУ
Повторно просканируйте систему, убедитесь в отсутствии активных ошибок

Если ошибки, связанные с ДПДЗ (например, P0120, P0122, P0123), появляются вновь после сброса – это указывает на неисправность датчика, проводки или некорректность регулировки. В таких случаях требуется углубленная диагностика.

Причины преждевременного износа контактных дорожек

Основным фактором ускоренного износа является механическое трение подвижного контакта (ползунка) о резистивный слой дорожки. Постоянное перемещение при работе дроссельного узла приводит к истиранию токопроводящего покрытия, особенно при агрессивной манере вождения с частыми резкими нажатиями педали газа.

Загрязнение поверхности дорожек пылью, металлической стружкой или остатками смазки усиливает абразивное воздействие. Частицы грязи действуют как шлифующий материал, царапая чувствительный слой и нарушая равномерность контакта, что дополнительно увеличивает сопротивление в критических точках.

Ключевые факторы разрушения

Окисление контактных зон из-за попадания влаги или агрессивных жидкостей (очистителей карбюратора), вызывающее коррозию металлизированного слоя
Вибрационные нагрузки от двигателя, приводящие к микроповреждениям структуры дорожек и нарушению плотности прилегания контакта
Перегрев корпуса датчика при неисправностях системы охлаждения двигателя, снижающий эластичность токопроводящего покрытия

Эксплуатационная причина	Результат воздействия
Применение некачественных смазок	Образование липких отложений, увеличивающих трение
Деформация оси дроссельной заслонки	Перекос ползунка и точечная перегрузка участков дорожки
Превышение электрической нагрузки	Локальный перегрев и отслаивание резистивного слоя

Важно: Неравномерный износ проявляется "провалами" напряжения в сигнале датчика, что регистрируется диагностическим оборудованием как скачкообразное изменение показаний при плавном перемещении заслонки.

Влияние загрязнения дроссельной заслонки на работу ДПДЗ

Загрязнение дроссельной заслонки масляными отложениями и сажей напрямую нарушает работу ДПДЗ. Налипающие на заслонку и ось загрязнения создают механическое сопротивление при открытии/закрытии, что приводит к несоответствию между фактическим положением заслонки и электрическим сигналом датчика. ЭБУ двигателя получает искаженные данные о степени открытия дросселя.

В контактных ДПДЗ типа потенциометра грязь проникает в подвижные элементы, вызывая износ резистивных дорожек и нарушение контакта между ползунком и рабочей поверхностью. В бесконтактных датчиках (магнитных или Hall-эффекта) отложения на оси заслонки изменяют её инерционность и точность позиционирования, что влияет на формирование эталонного сигнала.

Последствия загрязнения для системы управления

Ошибки холостого хода: ЭБУ неверно определяет угол закрытия заслонки, вызывая плавающие обороты или глохнущий двигатель
Рывки при разгоне: Задержка в передаче реального положения заслонки приводит к некорректному расчету топливоподачи
Ложные сигналы Check Engine: Регистрация ошибок P0120-P0124 из-за расхождения между показаниями ДПДЗ и датчиков массового расхода воздуха
Повышенный расход топлива: Компенсация неточных данных оборотами и обогащением смеси
Ускоренный износ ДПДЗ: Постоянное трение в загрязненном узле сокращает ресурс датчика

Регулировка или замена ДПДЗ без предварительной очистки заслонки не устранит проблему – загрязнения будут продолжать искажать показания. Качественная промывка специальным аэрозолем восстанавливает подвижность узла и точность измерений.

Профилактическая чистка дросселя без снятия датчика

Процедура позволяет устранить нагар и масляные отложения на заслонке и стенках узла, не нарушая калибровку датчика положения дроссельной заслонки (ДПДЗ). Важно сохранить целостность электрического разъема и избегать механического воздействия на ось заслонки во избежание деформации.

Обязательно отсоедините минусовую клемму АКБ перед началом работ. Используйте исключительно специализированные аэрозольные очистители для карбюраторов или дроссельных узлов – агрессивные составы повреждают антифрикционное покрытие и датчик. Защитите глаза и кожу от попадания химии.

Алгоритм чистки

Демонтаж воздуховода: Снимите гофрированный патрубок между воздушным фильтром и дросселем, обеспечив доступ к заслонке.
Фиксация заслонки: Попросите помощника удерживать педаль газа в полном нажатии (при включенном зажигании) или зафиксируйте рычаг механически для открытия створки.
Очистка:
- Распылите очиститель на внутренние поверхности дросселя, фокусируясь на зоне вокруг заслонки
- Выждите 3-5 минут для растворения отложений
- Аккуратно удалите грязь безворсовой ветошью или микрофиброй
Повторная обработка: При сильном загрязнении повторите распыление 2-3 раза до полного удаления налета.
Сборка: Установите воздуховод на место, подключите АКБ. Запустите двигатель – возможны кратковременные плавания оборотов до стабилизации ЭБУ.

Критичные правила:

Не допускайте затекания жидкости в подводящий воздуховод или датчик массового расхода воздуха (ДМРВ)
Исключите контакт очистителя с резиновыми уплотнителями и пластиковыми элементами
Не используйте щетки, скребки или сжатый воздух для удаления нагара

Целевые зоны	Риски при нарушении техники
Кромка заслонки	Закусывание оси, заклинивание
Канал ХХ (байпас)	Сбой холостого хода
Шток привода	Разрушение тефлонового напыления

Сравнение ресурса оригинальных и аналоговых датчиков

Ресурс оригинальных датчиков дроссельной заслонки от производителя автомобиля обычно составляет 80-150 тыс. км пробега. Они проходят многоступенчатые испытания на виброустойчивость, термоциклирование и соответствие заводским допускам, что обеспечивает стабильную работу на протяжении заявленного срока.

Аналоги от сторонних производителей демонстрируют ресурс 30-70 тыс. км из-за упрощённой производственной базы. Использование менее термостойких материалов обмотки, дешёвых контактных групп и пластиковых шестерён в потенциометрических датчиках ускоряет выход из строя, особенно при агрессивной манере вождения или в условиях повышенной влажности.

Ключевые факторы различий

Материалы компонентов
Оригинал: керамические резисторы, бериллиевые контакты
Аналог: композитные пластики, сталь без антикоррозионной обработки
Контроль качества
Оригинал: 100% тестирование параметров
Аналог: выборочная проверка (до 20% партии)
Запас прочности
Оригинал: рассчитан на пиковые нагрузки двигателя
Аналог: соответствие номинальным характеристикам

Параметр	Оригинал	Аналог
Средний ресурс	120 000 км	50 000 км
Гарантия производителя	24 месяца	6-12 месяцев
Погрешность показаний	≤ 0.5%	1-3%

Риски использования аналогов включают калибровочный дрейф сигнала после 20-30 тыс. км, приводящий к рывкам при разгоне и повышенному расходу топлива. Для бюджетной эксплуатации допустима установка аналогов только от проверенных брендов (Bosch, Denso, Pierburg) с обязательной адаптацией заслонки через диагностическое оборудование.

Типичные ошибки при установке неоригинальных ДПДЗ

При замене оригинального датчика положения дроссельной заслонки (ДПДЗ) на аналог распространены критические ошибки монтажа и настройки. Несоответствие параметров неоригинальных компонентов часто усугубляется нарушениями технологии установки.

Игнорирование специфики совместимости ведет к сбоям в работе двигателя: рывкам при разгоне, плавающим оборотам холостого хода или ошибкам ECU. Разберем ключевые промахи, характерные для неоригинальных ДПДЗ.

Распространенные ошибки и их последствия

Механическое несоответствие посадочного места
- Использование датчиков с отличным диаметром оси или крепежом
- Перекос корпуса при фиксации, вызывающий заедание заслонки
Ошибки электрической совместимости
- Подключение без проверки распиновки разъема (риск переполюсовки)
- Игнорирование различий в напряжении опорного сигнала (5В vs 12В)
Неправильная калибровка
- Отсутствие регулировки нулевого положения после установки
- Неверный замер напряжения холостого хода (менее 0.45В или более 0.55В)
Программные упущения
- Невыполнение процедуры адаптации дроссельного узла через диагностический сканер
- Отказ от сброса ошибок ECU после замены датчика

Ошибка	Симптом	Решение
Неплотная посадка	Дребезжание, код P0121	Проверить люфт оси, использовать прокладки
Некорректный сигнал	Скачки RPM, ошибка P2135	Сверить вольтаж с мануалом TPS
Отсутствие адаптации	Высокие холостые обороты	Выполнить throttle relearn через OBD2

Ключевой риск неоригинальных датчиков – отклонение характеристик выходного напряжения от заводских значений. Даже при визуально правильном монтаже линейность сигнала может нарушаться на 15-20%, что ECU интерпретирует как неисправность дроссельного узла.

Обязательный этап – проверка мультиметром: плавное изменение напряжения от 0.5В до 4.5В при открытии заслонки без провалов. Любые скачки сигнала требуют повторной регулировки или замены датчика.

Почему запрещено использовать силиконовые смазки для контактов

Силиконовые смазки образуют тонкую изолирующую плёнку на поверхности контактов, нарушая электрическую проводимость. Это приводит к увеличению переходного сопротивления и падению напряжения в цепи, что провоцирует сбои в передаче сигналов от датчика дроссельной заслонки к ЭБУ.

При нагреве силикон полимеризуется, образуя плотные диэлектрические отложения в разъёмах. Эти наслоения блокируют надёжный контакт между штырьками и гнёздами, вызывая периодические потери сигнала или полный отказ системы управления двигателем.

Ключевые риски использования силиконовых смазок

Ложные показания датчика: Искажение сигнала из-за сопротивления приводит к ошибкам в расчёте угла открытия заслонки
Коррозия контактов: Некоторые силиконы содержат уксусные отвердители, вызывающие окисление медных проводников
Накопление загрязнений: Липкая поверхность притягивает пыль и частицы грязи, усугубляя нарушение контакта

Тип смазки	Особенности	Примеры применения
Специализированные контактные пасты	Содержат графит или металлическую пудру, сохраняют проводимость	Клеммы датчиков, разъёмы ЭБУ
Диэлектрические составы на нефтяной основе	Вытесняют влагу без образования изоляционного слоя	Защита колодок от окисления

Опасность неправильной регулировки для каталитического нейтрализатора

Некорректная регулировка датчика положения дроссельной заслонки (ДПДЗ) напрямую влияет на состав топливовоздушной смеси, подаваемой в двигатель. Если датчик передаёт неверные данные электронному блоку управления (ЭБУ), система впрыска начинает готовить смесь с отклонениями от оптимального соотношения "воздух/топливо" (стехиометрии). Это нарушает процесс сгорания в цилиндрах.

Длительная работа двигателя на переобогащённой смеси (избыток топлива) приводит к тому, что несгоревшее топливо попадает в выпускную систему. В каталитическом нейтрализаторе оно догорает, вызывая экстремальный рост температуры. Переобеднённая смесь (избыток воздуха), хотя и менее критична напрямую для катализатора, часто сопровождается пропусками зажигания – свечи не поджигают смесь, и несгоревшее топливо также устремляется в выпускной тракт.

Последствия для катализатора

Воздействие несгоревшего топлива на каталитический нейтрализатор имеет разрушительный характер:

Перегрев и оплавление: Температура внутри нейтрализатора может превысить 1000°C (вместо нормальных 600-800°C). Это вызывает спекание и оплавление керамических сот-носителей, на которых нанесены драгоценные металлы-катализаторы (платина, палладий, родий).
Механическое разрушение: Термические напряжения от резких перепадов температур и локальных перегревов приводят к растрескиванию керамических блоков.
Закупорка выпускной системы: Расплавленные или разрушенные фрагменты сот создают физическое препятствие для выхлопных газов. Это резко снижает мощность двигателя, повышает расход топлива и может полностью заблокировать выхлоп.
Необратимая потеря эффективности: Даже частично повреждённый катализатор теряет способность эффективно окислять CO, CH и восстанавливать NOx. Это вызывает рост токсичности выхлопа и зажигание лампы "Check Engine".

Важно: Замена каталитического нейтрализатора – дорогостоящая процедура. Регулировка ДПДЗ должна выполняться строго по регламенту производителя с использованием диагностического оборудования для контроля правильности сигнала и отсутствия ошибок по смеси.

Необходимость проверки подсоса воздуха при сохранении симптомов

Если после регулировки или замены датчика положения дроссельной заслонки (ДПДЗ) проблемы с работой двигателя сохраняются, критически важно проверить систему на наличие неучтённого подсоса воздуха. Ошибки в показаниях ДПДЗ часто имитируют симптомы, идентичные нарушениям герметичности впускного тракта, что приводит к некорректной диагностике.

Неучтённый воздух, попадающий во впускной коллектор через трещины, повреждённые шланги или прокладки, нарушает баланс топливно-воздушной смеси. Электронный блок управления (ЭБУ), получая некорректные данные от ДПДЗ и датчика массового расхода воздуха (ДМРВ), не может адекватно регулировать подачу топлива, вызывая сбои, которые ошибочно связывают с неисправностью дроссельного узла.

Типичные симптомы подсоса воздуха, схожие с неисправностью ДПДЗ:

Плавающие холостые обороты или самопроизвольное повышение/снижение RPM
Затруднённый запуск двигателя, особенно "на холодную"
Провалы мощности при резком нажатии на педаль газа
Нестабильная работа на переходных режимах (рывки, дёргания)

Для проверки используйте метод распыления очистителя карбюратора или пропана на потенциальные места утечек (соединения шлангов, прокладки впускного коллектора, вакуумные магистрали). Повышение оборотов двигателя при попадании состава в зону разгерметизации подтверждает проблему. Также эффективно применение дымогенератора для визуализации подсосов.

Альтернативные причины симптомов: датчик массового расхода воздуха

Симптомы, ошибочно приписываемые неисправности датчика дроссельной заслонки (ДПДЗ), часто вызваны проблемами с датчиком массового расхода воздуха (ДМРВ). Этот сенсор измеряет объем и плотность всасываемого воздуха, передавая данные в ЭБУ для точного расчета топливоподачи. При его некорректной работе система управления двигателем получает искаженную информацию, что провоцирует нарушения, визуально схожие с поломкой ДПДЗ.

ДМРВ напрямую влияет на формирование топливовоздушной смеси. Любое отклонение в его показаниях – завышение или занижение реальных значений расхода воздуха – приводит к ошибочным командам ЭБУ на впрыск. Результатом становятся сбои в работе мотора, которые легко спутать с неполадками дроссельного узла, особенно при отсутствии явных ошибок в памяти контроллера.

Ключевые симптомы неисправного ДМРВ, имитирующие проблемы ДПДЗ

Неустойчивый холостой ход – обороты самопроизвольно меняются или двигатель глохнет из-за некорректного расчета воздуха на малых нагрузках.
"Провалы" и рывки при разгоне – ЭБУ не может оперативно скорректировать смесь при резком открытии дросселя из-за ложных данных ДМРВ.
Снижение мощности двигателя – недостаток или избыток топлива в смеси из-за ошибок измерения воздушного потока.
Повышенный расход топлива – компенсация мнимого дефицита воздуха переобогащенной смесью.
Затрудненный пуск "на горячую" – неверная коррекция смеси после прогрева, вызванная температурным дрейфом показаний датчика.

Для дифференциации причин рекомендуется проверить показания ДМРВ через диагностический сканер (параметры "Массовый расход воздуха" и "Напряжение ДМРВ" должны соответствовать заводским значениям для текущих оборотов). Также помогает временное отключение разъема датчика: если симптомы исчезают или меняются при работе ЭБУ в аварийном режиме (по табличным данным), проблема именно в ДМРВ. Визуальный осмотр чувствительного элемента на загрязнение или механические повреждения обязателен.

Когда регулировка бесполезна и требуется замена датчика

Регулировка потенциометра положения дроссельной заслонки (ДПДЗ) целесообразна только при смещении начальных установок (например, после замены датчика или самого дроссельного узла) или для компенсации незначительного естественного износа контактных дорожек. Однако существует ряд критических неисправностей, при которых попытки регулировки не дадут результата и единственным верным решением является замена датчика.

Физическое повреждение внутренних компонентов или корпуса датчика делает его непригодным для эксплуатации и восстановления путем регулировки. К таким повреждениям относятся:

Износ резистивного слоя: Наиболее частая причина выхода из строя. При длительной эксплуатации подвижный контакт (ползунок) истирает токопроводящий слой на плате датчика, образуя проплешины или глубокие борозды. В этих местах сопротивление резко меняется или пропадает контакт вовсе, что вызывает скачки выходного напряжения.
Обрыв цепи: Полный разрыв токопроводящих дорожек внутри датчика, обрыв проводов в жгуле или контактов в разъеме. Проявляется как отсутствие сигнала или постоянное значение напряжения вне допустимого диапазона (например, 0В или 5В при любом положении заслонки).
Короткое замыкание: Замыкание дорожек или элементов внутри датчика, замыкание сигнального провода на массу или питание. Приводит к неадекватным показаниям напряжения.
Механическое повреждение: Трещины корпуса, сломанный крепеж, деформация оси или посадочного места, повреждение шестерни (если есть), излом или перетирание проводов. Это нарушает правильное позиционирование и работу датчика.
Внутренний дефект электроники: Выход из строя бесконтактных (магниторезистивных или Холла) датчиков из-за повреждения чувствительного элемента или микросхемы. Регулировке не подлежат принципиально.
Несовместимость после замены дроссельного узла: При установке нового дроссельного узла в сборе со "встроенным" датчиком, старый датчик (если он был отдельным) обычно физически не подходит или не может быть корректно адаптирован к новому механизму.

Ключевым признаком того, что регулировка не поможет, является нестабильность сигнала или его полное отсутствие, подтвержденные диагностикой. Если при плавном открытии/закрытии дросселя мультиметр или сканер показывают скачки напряжения, "провалы", постоянное значение вне нормы или отсутствие изменения показаний – датчик неисправен физически.

Симптом / Диагностика	Возможная причина	Действие
Скачки напряжения при плавном движении заслонки	Износ резистивного слоя	Замена
Постоянное напряжение ~0В или ~5В	Обрыв цепи, КЗ, внутренняя неисправность	Замена
Отсутствие изменения показаний	Обрыв связи с осью заслонки, внутренний обрыв	Проверка механики, затем замена
Ошибки P0120, P0122, P0123, P2135	Неисправность цепи ДПДЗ / Неправдоподобный сигнал	Диагностика, чаще Замена
Видимые повреждения корпуса, контактов, проводов	Механическое разрушение	Замена

Таким образом, регулировка положения ДПДЗ – это процедура калибровки, а не ремонта. При наличии физических повреждений, внутренних обрывов, замыканий или критического изнора токопроводящих элементов датчик подлежит обязательной замене на новый или заведомо исправный.

Список источников

Датчик положения дроссельной заслонки (ДПДЗ) является ключевым элементом электронной системы управления двигателем. Его корректная работа напрямую влияет на стабильность холостого хода, динамику разгона и топливную экономичность автомобиля.

Процедура регулировки ДПДЗ требует точности и понимания принципов взаимодействия с контроллером ЭСУД. Использование достоверных технических источников предотвращает ошибки диагностики и некорректные настройки, способные привести к нарушениям в работе силового агрегата.

Официальные сервисные руководства производителей автомобилей
Техническая документация от изготовителей датчиков (Bosch, Denso, Delphi)
Специализированные учебные пособия по автомобильной электронике
Профильные автомобильные форумы с экспертной модерацией
Видеоинструкции авторизованных дилерских центров
Методические материалы технических вузов по диагностике ДВС
