Датчик тахометра - как работает и зачем нужен автомобильный прибор

Статья обновлена: 18.08.2025

Таинственная стрелка тахометра, плавно движущаяся по шкале – один из ключевых визуальных ориентиров для водителя. Но за этой простотой скрывается сложный процесс измерения, где главную роль играет датчик тахометра.

Этот небольшой, но критически важный компонент непрерывно отслеживает частоту вращения коленчатого вала двигателя, преобразуя механическое движение в точный электрический сигнал.

Понимание принципов его работы, типов конструкций и признаков неисправности датчика – обязательное знание для любого автовладельца, ценящего исправность силового агрегата и желающего контролировать его работу.

Основные функции датчика тахометра в автомобиле

Датчик тахометра непрерывно отслеживает частоту вращения коленчатого вала двигателя (обороты в минуту). Эти данные преобразуются в электрический сигнал, который передается на электронный блок управления (ЭБУ) или напрямую на стрелочный/цифровой индикатор на приборной панели.

Главная задача прибора – предоставить водителю точную информацию о текущих оборотах двигателя в режиме реального времени. Это позволяет контролировать рабочие параметры силового агрегата и предотвращать выход за критические значения.

Ключевые задачи устройства

• Контроль нагрузки на двигатель: Помогает избегать работы в красной зоне тахометра (опасно высокие обороты), защищая мотор от перегрева и механических повреждений.
• Оптимизация переключения передач: Указывает оптимальный момент для смены передачи в механических и роботизированных КПП для повышения плавности хода, топливной экономичности или динамики разгона.
• Поддержание холостого хода: ЭБУ использует данные с датчика для стабилизации оборотов при прогреве, работе кондиционера или включении мощных потребителей энергии.
• Диагностика неисправностей: Нестабильные показания или отсутствие сигнала помогают выявить проблемы: от сбоев в системе зажигания/впрыска до неисправности самого датчика или проводки.
• Реализация функций защиты: В современных авто ЭБУ может принудительно ограничивать обороты или отключать подачу топлива при превышении допустимого порога (отсечка).

Ситуация	Польза от данных тахометра
Разгон	Выбор диапазона оборотов для максимального крутящего момента
Движение накатом	Контроль включения нейтрали (МКПП) или минимальных оборотов
Прогрев двигателя	Мониторинг снижения оборотов до нормального режима

Принцип работы датчика тахометра: простое объяснение

Датчик тахометра фиксирует частоту вращения коленчатого вала двигателя, преобразуя механическое движение в электрический сигнал. Основой работы является регистрация прохождения зубьев задающего диска, закрепленного на коленвале, мимо чувствительного элемента. Каждый зуб генерирует импульс, количество которых прямо пропорционально скорости вращения.

Эти импульсы передаются по проводам в электронный блок управления (ЭБУ) или непосредственно на приборную панель. Микропроцессор тахометра рассчитывает частоту импульсов в единицу времени, преобразуя её в понятные показания – обороты в минуту (RPM), которые отображаются на шкале или цифровом дисплее.

Ключевые этапы преобразования сигнала

• Обнаружение зубьев: Магнитный, оптический или индуктивный элемент фиксирует прохождение меток задающего диска.
• Генерация импульсов: Каждый зуб создает один электрический импульс (например, скачок напряжения).
• Передача сигнала: Импульсы по кабелю поступают в обработчик (ЭБУ или схему тахометра).
• Расчет RPM: Микросхема подсчитывает количество импульсов за заданный интервал времени (например, 0.5 секунды).
• Преобразование и отображение: Рассчитанное значение конвертируется в обороты/мин и выводится на стрелочный или цифровой индикатор.

Сравнение типов датчиков

Тип датчика	Принцип действия	Особенности
Индуктивный	Изменение магнитного поля при прохождении зубьев	Не требует питания, надежен в загрязненной среде
Эффект Холла	Реагирует на приближение металла изменением напряжения	Точные показания на низких оборотах, требует питания
Оптический	Прерывание светового луча	Высокая точность, чувствителен к загрязнениям

Корректность показаний зависит от точности расположения датчика относительно задающего диска и целостности сигнальных проводов. Погрешности обычно возникают при повреждении зубьев диска, окислении контактов или электромагнитных помехах.

Где расположен датчик тахометра в двигателе

Датчик тахометра чаще всего интегрирован с датчиком положения коленчатого вала (ДПКВ), так как именно он фиксирует частоту вращения двигателя. Его расположение варьируется в зависимости от конструкции автомобиля и типа силового агрегата.

Точное местоположение определяется необходимостью считывать показания с вращающихся элементов коленвала или распределительного вала. Датчик всегда монтируется в зоне легкого доступа для диагностики и замены.

Типичные места установки

• На блоке цилиндров: напротив зубчатого венца маховика или задающего диска коленвала.
• Возле шкива коленчатого вала: в передней части двигателя, где считываются метки с демпферного шкива.
• На корпусе распределителя зажигания: в карбюраторных двигателях старого образца.
• На топливном насосе высокого давления: в дизельных моторах (интегрирован с датчиком оборотов ТНВД).

Тип двигателя	Характерное расположение
Бензиновый инжекторный	Блок цилиндров (рядом с маховиком), реже – ГБЦ у распредвала
Карбюраторный	Трамблер, катушка зажигания или тросовый привод
Дизельный	Корпус ТНВД, реже – блок цилиндров у маховика

Примечание: В современных авто сигнал тахометра часто берется напрямую с ЭБУ, который обрабатывает данные ДПКВ. Визуально датчик представляет собой компактный черный или серый модуль с проводкой, закрепленный болтом.

Разновидности датчиков тахометра: контактные и бесконтактные

Контактные датчики напрямую взаимодействуют с вращающимися элементами двигателя через механическое соединение. Они фиксируют обороты коленчатого вала или распределительного вала посредством физического контакта (например, шестерёнчатой передачи). Такие датчики отличаются простотой конструкции, но подвержены износу из-за трения и вибраций.

Бесконтактные датчики работают без прямого контакта с подвижными частями, используя магнитные, оптические или индукционные принципы. Они считывают импульсы с зубчатого венца маховика, шкива коленвала или специальной метки через воздушный зазор. Отсутствие механического взаимодействия обеспечивает повышенную долговечность и стабильность измерений.

Ключевые особенности

Параметр	Контактные	Бесконтактные
Принцип действия	Механический контакт с вращающейся деталью	Считывание магнитного/оптического поля
Надёжность	Средняя (риск износа)	Высокая (нет трущихся частей)
Точность	Зависит от состояния контактов	Стабильная (исключены помехи от вибраций)
Типичное применение	Старые модели авто, спецтехника	Современные автомобили (после 2000-х гг.)

При выборе типа датчика учитывают:

• Конструкцию системы зажигания
• Допустимый зазор установки
• Условия эксплуатации (температура, влажность)

Бесконтактные решения доминируют в новых автомобилях благодаря:

1. Минимальному обслуживанию
2. Совместимости с электронными блоками управления
3. Возможности интеграции в CAN-шину

Индуктивные датчики: особенности конструкции

Конструкция индуктивного тахометрического датчика базируется на принципе электромагнитной индукции. Основными компонентами служат постоянный магнит, полюсный наконечник и индукционная катушка, заключенные в герметичный корпус. Магнит формирует статическое магнитное поле, которое фокусируется через полюсный наконечник, направленный в сторону вращающегося элемента (зубчатого диска или репера).

При вращении зубчатого колеса происходит периодическое изменение магнитного сопротивления в зазоре между датчиком и зубцами. Это вызывает пульсацию магнитного потока, пронизывающего катушку. Согласно закону Фарадея, переменный магнитный поток индуцирует в обмотке переменное напряжение, частота которого строго пропорциональна скорости вращения контролируемого вала.

Ключевые элементы конструкции

Основные конструктивные узлы индуктивного датчика:

• Постоянный магнит – создает постоянное магнитное поле в рабочем зазоре
• Полюсный наконечник – концентрирует магнитный поток и обеспечивает оптимальный зазор до зубьев ротора
• Индукционная катушка – преобразует колебания магнитного потока в ЭДС (напряжение переменного тока)
• Экранированный корпус – защищает от механических повреждений и электромагнитных помех
• Клеммный разъем – обеспечивает подключение сигнального кабеля к измерительной системе

Характеристика	Особенности
Рабочий зазор	0.3-1.5 мм, критичен для стабильной генерации сигнала
Форма сигнала	Синусоидальная ЭДС с амплитудой 1-100 В (зависит от скорости вращения)
Материал корпуса	Нержавеющая сталь или термостойкий пластик

Конструктивно датчики разделяются на резьбовые (для ввинчивания в посадочные отверстия) и фланцевые (с крепежными ушками). Полюсный наконечник выполняется из магнитомягких сплавов для минимизации остаточной намагниченности. Отсутствие активной электроники обеспечивает высокую устойчивость к экстремальным температурам и вибрациям.

Оптические датчики тахометра: плюсы и минусы

Принцип работы оптических тахометров основан на регистрации прерываний светового луча (инфракрасного или лазерного) вращающимся элементом двигателя – например, специальным диском с прорезями, маховиком или валом. Фотоприемник фиксирует импульсы света, преобразуя их в электрические сигналы для расчета частоты вращения.

Главное преимущество таких датчиков – отсутствие прямого механического контакта с измеряемым объектом. Это исключает износ компонентов и обеспечивает высокую точность показаний без влияния на вращение. Однако на их функциональность могут влиять внешние факторы, требующие поддержания чистоты оптических элементов.

Ключевые особенности

• Плюсы:
  • Высокая точность измерения (малая погрешность на высоких оборотах)
  • Отсутствие механического износа
  • Минимальное влияние на вращающиеся детали
  • Быстрый отклик на изменение скорости
• Минусы:
  • Чувствительность к загрязнению линз/светодиодов
  • Восприимчивость к вибрациям и влаге
  • Требовательность к точному позиционированию
  • Потенциальные помехи от внешних источников света

Сравнительный параметр	Оптический датчик	Магнитный датчик (для контекста)
Точность на высоких оборотах	Выше	Ниже
Устойчивость к грязи	Низкая	Высокая
Срок службы	Длительный (без контакта)	Ограничен (механический износ)

Оптические решения чаще применяются в прецизионных системах (спортивные авто, мототехника), где критична точность, а условия эксплуатации позволяют контролировать чистоту сенсора. В обычных автомобилях магнитные аналоги остаются популярнее из-за устойчивости к агрессивной среде.

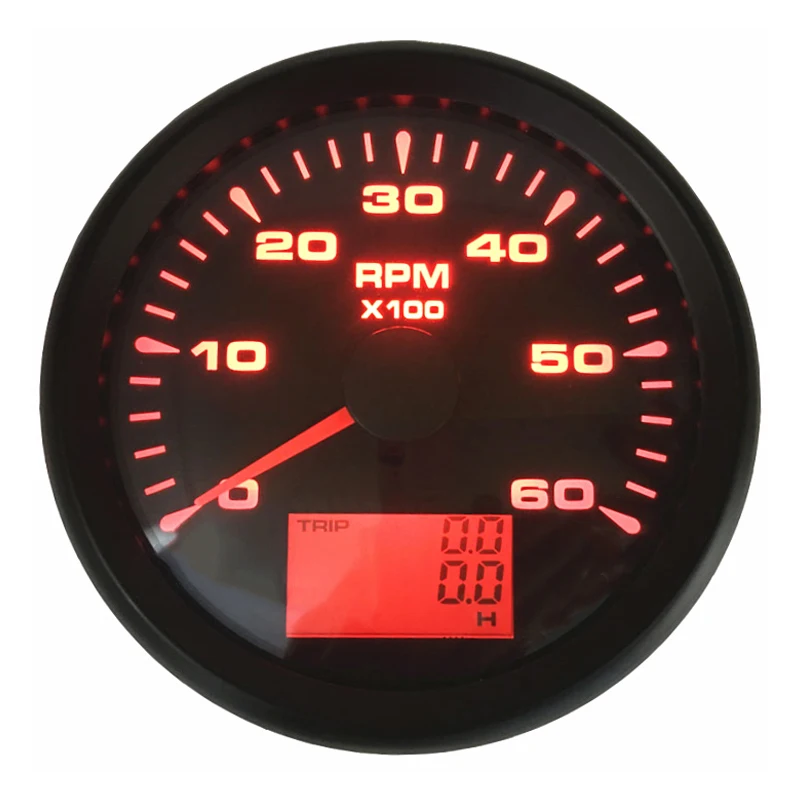

Как датчик связан с коленчатым валом двигателя

Физическая связь датчика тахометра с коленчатым валом осуществляется через специальный задающий (реперный) диск, жестко закрепленный на самом валу. Этот диск вращается синхронно с коленвалом и является непосредственным объектом измерения для датчика.

Датчик тахометра (обычно индуктивный или на основе эффекта Холла) устанавливается в непосредственной близости от зубьев задающего диска с фиксированным небольшим воздушным зазором. Его положение строго выверено относительно вращающейся мишени.

Принцип работы и формирование сигнала

По мере вращения коленчатого вала зубья задающего диска проходят мимо чувствительного элемента датчика:

• Индуктивный датчик: Прохождение зуба изменяет магнитное поле вокруг катушки датчика, генерируя в ней переменное напряжение (аналоговый сигнал синусоидальной формы).
• Датчик Холла: Прохождение зуба (или специального магнитного сегмента) активирует полупроводниковый элемент, создавая резкие перепады напряжения (цифровой сигнал прямоугольной формы).

Каждый зуб (или пропуск между зубьями) соответствует одному импульсу в выходном сигнале датчика. Таким образом, датчик преобразует механическое вращение коленвала в последовательность электрических импульсов.

Расположение задающего диска: Чаще всего он находится:

1. На маховике: Крепится к заднему концу коленвала, совмещен с зубчатым венцом маховика.
2. На шкиве привода вспомогательных агрегатов: Крепится к переднему концу коленвала, часто совмещен со шкивом генератора или насоса ГУР.

Тип датчика	Тип сигнала	Принцип формирования сигнала	Расположение мишени
Индуктивный	Аналоговый (синусоида)	Изменение магнитного поля катушки	Зубчатый диск (маховик, шкив)
Холла	Цифровой (прямоугольные импульсы)	Реакция на магнитное поле/металл	Зубчатый диск / Магнитный диск (маховик, шкив)

Ключевая зависимость: частота импульсов на выходе датчика тахометра прямо пропорциональна скорости вращения коленчатого вала двигателя. Электронный блок управления (ЭБУ) двигателя или отдельный блок тахометра подсчитывает количество импульсов за единицу времени, вычисляя текущие обороты коленвала (об/мин). Без физической связи с вращающимся коленвалом через задающий диск датчик тахометра не может выполнять свою функцию измерения частоты вращения.

Признаки неисправности датчика тахометра

Некорректная работа тахометра – самый очевидный сигнал. Стрелка может хаотично дергаться, прыгать по шкале, замирать на нуле или другом значении независимо от реальных оборотов двигателя. Иногда показания полностью отсутствуют.

Отказ датчика способен вызвать проблемы с запуском мотора или его нестабильную работу на холостом ходу. Блок управления двигателем (ЭБУ), лишенный точных данных об оборотах коленвала, может некорректно рассчитывать топливоподачу и угол опережения зажигания.

Основные проявления неисправности

• Самопроизвольная остановка двигателя: Мотор может глохнуть на холостом ходу, при переключении передач или во время движения.
• Провалы мощности: Автомобиль теряет динамику, ощущаются рывки или "дергания" при разгоне.
• Повышенный расход топлива: Неверные данные с датчика приводят к неоптимальному смесеобразованию.
• Затрудненный запуск: Для запуска двигателя требуются длительные прокрутки стартером.
• Появление ошибок в памяти ЭБУ: Сканер часто показывает коды неисправностей, связанные с датчиком положения коленчатого вала (ДПКВ) или оборотами двигателя (например, P0335, P0336).

Важно помнить: Эти симптомы не являются уникальными для неисправности именно датчика тахометра. Они могут указывать на проблемы с ДПКВ, катушкой зажигания, топливным насосом, регулятором холостого хода или проводкой.

Признак	Возможная связь с датчиком	Важные примечания
Двигатель глохнет на холостом ходу	Высокая	ЭБУ не получает данные для стабилизации оборотов
Плавают обороты холостого хода	Высокая	Невозможность точного регулирования
Провалы при разгоне	Средняя	Требует проверки ДПКВ и системы зажигания
Тахометр не работает	Прямая	Проверка датчика и его цепей - первый шаг

Что означает скачущая стрелка тахометра

Скачкообразное движение стрелки тахометра указывает на нестабильность в работе двигателя. Это выражается в хаотичных подергиваниях указателя при постоянном положении педали газа или плавающих колебаниях в определенном диапазоне оборотов. Такое поведение прибора сигнализирует о сбоях в системе зажигания, топливоподачи или механических неисправностях силового агрегата.

Игнорирование симптома может привести к усугублению поломки и дорогостоящему ремонту. Особенно опасны резкие провалы стрелки к нулю с последующим восстановлением показаний – это свидетельствует о критических пропусках воспламенения в цилиндрах. Диагностику следует начинать незамедлительно при первых проявлениях нестабильности.

Основные причины нестабильных показаний

• Проблемы с зажиганием: изношенные свечи, поврежденные ВВ-провода, неисправность катушек или трамблера
• Топливные нарушения: забитые форсунки, неполадки бензонасоса, подсос воздуха во впускном коллекторе
• Датчики: сбои ДПКВ (датчика положения коленвала), ДПРВ (распредвала) или ДМРВ (массового расхода воздуха)
• Механические дефекты: прогар клапана, повреждение поршневых колец, износ ремня ГРМ

Диагностический алгоритм при скачках стрелки

1. Считать коды ошибок через OBD-II сканер
2. Проверить состояние высоковольтных проводов и свечей зажигания
3. Протестировать давление в топливной рампе
4. Оценить показания датчиков в реальном времени
5. Выполнить компрессионный тест двигателя

Характер скачков	Вероятная причина
Резкие рывки на холостом ходу	Подсос воздуха, загрязнение РХХ
Провалы при разгоне	Неисправность топливного насоса, фильтра
Колебания в определенном диапазоне оборотов	Износ катушки зажигания, EGR
Хаотичные подергивания во всех режимах	Отказ датчика положения коленвала

Сканирование электронных систем автомобиля – обязательный первый этап диагностики. Современные ЭБУ двигателя фиксируют малейшие отклонения параметров, что позволяет точно локализовать проблемный узел. Особое внимание уделите графикам работы датчиков в момент проявления нестабильности оборотов.

Механические неисправности (например, низкая компрессия) проявляются скачками стрелки совместно с вибрациями двигателя и потерей мощности. При подозрении на топливную систему проверяйте не только давление, но и производительность форсунок. Помните: длительная эксплуатация с нестабильными оборотами ускоряет износ каталитического нейтрализатора.

Как проявляется полный отказ датчика

Полный отказ датчика коленвала (ДПКВ) приводит к немедленной остановке двигателя. Контроллер перестает получать критически важные данные о положении коленчатого вала и скорости его вращения, что делает невозможным расчет момента впрыска топлива и зажигания. Двигатель глохнет и не запускается повторно, так как ЭБУ не может синхронизировать работу форсунок и катушек зажигания.

На приборной панели загорается индикатор Check Engine, а в памяти ЭБУ фиксируется один из характерных кодов ошибок (например, P0335 – отсутствие сигнала ДПКВ). Одновременно с этим пропадают показания тахометра – стрелка остается на нулевой отметке независимо от попыток запуска или работы других систем автомобиля. Электронные системы, зависящие от данных о скорости вращения коленвала (например, усилитель руля или АКПП в некоторых моделях), могут перейти в аварийный режим.

Ключевые симптомы при полном отказе

• Нулевые показания тахометра при любых условиях
• Полная невозможность запуска двигателя (стартер крутит, но воспламенения нет)
• Мгновенное глушение работавшего мотора
• Фиксация кодов неисправностей серии P03XX (P0335, P0336)
• Отключение связанных систем: ЭУР, АКПП, круиз-контроля

Отказ сопровождается характерными признаками отсутствия синхронизации: при прокрутке стартером не слышно «стрекотания» работы форсунок, отсутствуют запах бензина из выхлопной трубы и искра на свечах. Диагностика мультиметром покажет обрыв цепи или отсутствие импульсного сигнала на контактах датчика при вращении коленвала стартером.

Основные причины поломки датчика тахометра

Датчик тахометра подвержен износу и внешним воздействиям, как любой электронный компонент автомобиля. Отказ устройства проявляется некорректными показаниями, хаотичным движением стрелки или полным отсутствием сигнала на приборной панели.

Игнорирование неисправностей датчика может привести к нарушению работы двигателя, системы зажигания и других связанных электронных модулей. Своевременная диагностика причин поломки предотвратит дорогостоящий ремонт.

• Механические повреждения: Деформация корпуса или внутренних элементов вследствие ударов, вибрации или неаккуратного монтажа.
• Коррозия и загрязнение контактов: Окисление клемм, разъёмов или токоведущих дорожек из-за влаги, реагентов, масляных потёков.
• Перегрев: Расположение вблизи горячих узлов двигателя вызывает разрушение изоляции, распайку компонентов или термическую деформацию.
• Проблемы с проводкой: Обрыв проводов, короткое замыкание в жгуте, нарушение изоляции или плохой контакт в разъёмах.
• Внутренний износ электронных компонентов: Выход из строя резисторов, конденсаторов, микросхем в результате естественного старения или скачков напряжения в бортовой сети.
• Некорректная установка: Неправильный монтаж, повреждение при замене, несовместимость с моделью автомобиля.
• Воздействие агрессивных сред: Попадание технических жидкостей (масло, тосол), абразивной пыли или химических веществ, разрушающих корпус и контакты.

Проверка датчика тахометра мультиметром

Проверка мультиметром позволяет выявить основные неисправности: обрыв обмотки, короткое замыкание, отсутствие сигнала или проблемы с проводкой. Для индуктивных датчиков измеряют сопротивление, для датчиков Холла – напряжение и его изменение. Точные параметры зависят от модели автомобиля и типа датчика.

Перед диагностикой убедитесь, что двигатель заглушен, зажигание выключено. Определите тип датчика (индуктивный или Холла) по количеству контактов: два вывода – индуктивный, три и более – датчик Холла. Отсоедините разъем датчика для доступа к клеммам.

Подготовка мультиметра

Настройте прибор в зависимости от типа датчика:

• Индуктивный: режим измерения сопротивления (Ω), диапазон 0-2 кОм.
• Датчик Холла: режим измерения постоянного напряжения (DCV), диапазон 0-20 В.

Проверка индуктивного датчика

1. Подключите щупы мультиметра к выводам датчика (полярность не важна).
2. Сравните показания с номинальным сопротивлением (обычно 200-1500 Ом). Отклонение ±20% или обрыв/КЗ указывают на неисправность.
3. Проверьте утечку на корпус: один щуп на вывод, второй на металлический корпус. Сопротивление должно быть бесконечным (>1 МОм).

Проверка датчика Холла

1. Включите зажигание, не запуская двигатель.
2. Подключите черный щуп к массе авто, красный – к сигнальному выводу датчика (определяется по схеме).
3. Зафиксируйте напряжение покоя (0 В, 5 В или 12 В в зависимости от конструкции).
4. Проверните коленвал вручную. Напряжение должно изменяться (например, 0→12 В). Отсутствие колебаний – признак поломки.
5. Проверьте питание: между «плюсовым» проводом разъема и массой должно быть 5 В или 12 В.

Диагностика проводки

Этап	Действие	Норма
Целостность цепи	Прозвонить провода от датчика до ЭБУ	Сопротивление < 1 Ом
Короткое замыкание	Проверить контакты на замыкание с массой	Сопротивление >1 МОм
Окисление	Осмотреть разъемы и клеммы	Чистые контакты без коррозии

Если показания в норме, но тахометр не работает, проблема может быть в приборе, ЭБУ или механизме привода датчика. Для точной диагностики сигнала используйте осциллограф.

Диагностика осциллографом: точный метод

Осциллограф позволяет визуализировать электрические сигналы датчика тахометра в реальном времени, преобразуя напряжение в графическое представление. Этот метод дает точную картину формы сигнала, его амплитуды, частоты и наличия аномалий, недоступных при стандартной диагностике мультиметром.

Подключение осуществляется параллельно сигнальному проводу датчика с помощью щупов осциллографа: один контакт соединяется с сигнальной линией, другой – с массой автомобиля. Важно обеспечить корректные настройки прибора: выбор диапазона напряжения (обычно 1–5 В/деление) и частоты развертки (от 100 мс до 1 с/деление в зависимости от оборотов).

Ключевые параметры анализа сигнала

• Форма сигнала: Прямоугольный импульс (Hall-эффект), Синусоида (индуктивные датчики) или Пилообразный (оптические системы).
• Амплитуда: Соответствие напряжения спецификациям производителя (обычно 0.5–12 В).
• Частота: Пропорциональна оборотам коленвала/распредвала.
• Стабильность: Отсутствие "просадок" или помех на графике.

Проблема	Проявление на осциллограмме
Обрыв проводки	Полное отсутствие сигнала
Короткое замыкание	Постоянное нулевое напряжение
Помехи	Случайные всплески вне основного сигнала
Износ датчика	"Провалы" амплитуды или нерегулярная форма импульсов

Осциллографирование помогает точно локализовать дефект: нестабильный сигнал при исправной проводке указывает на неисправность самого датчика, тогда как искажения формы при нормальной амплитуде характерны для проблем с экранированием или наводками. Для индуктивных датчиков критично проверить равномерность амплитуды всех импульсов – ее снижение на высоких оборотах свидетельствует о слабом выходном сигнале.

Сравнение осциллограмм эталонного и диагностируемого сигналов позволяет объективно оценить работоспособность узла. Данный метод незаменим при плавающих неисправностях, когда сканер OBD-II фиксирует только косвенные ошибки (например, P0335), не указывающие на первопричину сбоя.

Как проверить проводку к датчику тахометра

Проверка проводки начинается с визуального осмотра кабелей между датчиком тахометра и блоком управления двигателем (ЭБУ). Ищите потертости, оплавленные участки, следы окисления на разъемах или нарушение изоляции. Особое внимание уделите местам возле горячих элементов двигателя и точкам перегиба жгута.

Подготовьте мультиметр в режиме измерения сопротивления (Ом) и напряжения (В). Отсоедините разъем датчика тахометра и разъем ЭБУ для безопасной диагностики. Убедитесь, что зажигание автомобиля выключено перед отсоединением клемм.

Пошаговая процедура проверки

Проверка целостности цепи:

1. Подключите щупы мультиметра к контакту сигнального провода на разъеме датчика и соответствующему контакту на разъеме ЭБУ
2. Показания сопротивления должны быть близки к 0 Ом – если значение превышает 1-2 Ома, имеется обрыв или плохой контакт
3. Повторите проверку для провода массы, подключив щуп к минусовой клемме АКБ

Тест на короткое замыкание:

• Измерьте сопротивление между сигнальным проводом и массой автомобиля
• Корректное значение: ∞ (бесконечность). Любые показания указывают на КЗ
• Проверьте отсутствие контакта между сигнальным проводом и +12В

Параметр	Нормальные значения	Ошибка
Сопротивление сигнальной линии	0.1-0.5 Ом	>2 Ом (обрыв)
Напряжение питания	5В или 12В*	Отсутствие напряжения
Сопротивление изоляции	>1 МОм	<500 кОм (КЗ)

*Значение зависит от модели авто (уточняйте в мануале)

Проверка напряжения питания:

1. Включите зажигание, не запуская двигатель
2. Подключите красный щуп мультиметра к контакту питания на разъеме датчика
3. Черный щуп присоедините к массе авто
4. Сравните показания с нормой для вашего автомобиля (обычно 5В или 12В)

Сравнение оригинальных и аналоговых датчиков тахометра

Оригинальные датчики тахометра производятся компанией-изготовителем автомобиля или её официальными поставщиками. Они проходят строгий контроль качества и разрабатываются под конкретные параметры двигателя и электронных систем автомобиля. Гарантируют полную совместимость с заводской бортовой сетью и корректную передачу сигналов на приборную панель.

Аналоговые (неоригинальные) датчики выпускаются сторонними производителями, часто по упрощённой технологии. Предлагаются по более низкой цене, но могут иметь вариации в характеристиках и качестве материалов. Требуют тщательного подбора по каталожным номерам и параметрам, так как не всегда обеспечивают идеальное соответствие электрическим и механическим требованиям конкретной модели авто.

Ключевые отличия

Критерий	Оригинальные датчики	Аналоговые датчики
Совместимость	100% соответствие спецификациям авто	Требует проверки по каталогам
Надёжность	Высокая (проверенные материалы и технологии)	Варьируется (риск брака или быстрого износа)
Точность показаний	Гарантирована производителем	Может отклоняться из-за различий в калибровке
Цена	Высокая	На 20-60% ниже оригинала
Гарантия	Официальная (от дилера/производителя)	Зависит от бренда-изготовителя

Риски использования аналогов:

• Некорректная работа тахометра (завышение/занижение оборотов)
• Ошибки ЭБУ из-за несоответствия сигнала
• Ускоренный износ контактов или разъёмов
• Несоответствие размеров или посадочных мест

Когда допустима установка аналога:

1. При подтверждённом соответствии по каталогам производителя
2. Для автомобилей с пробегом >7-10 лет (при ограниченном бюджете)
3. При наличии положительных отзывов о конкретном бренде-аналоге
4. Временное решение перед покупкой оригинала

Правильный подбор датчика для конкретной марки авто

Корректная работа тахометра напрямую зависит от совместимости датчика с электронной архитектурой автомобиля. Производители разрабатывают уникальные параметры считывания импульсов для разных моделей, включая частотный диапазон, тип выходного сигнала (аналоговый, цифровой, PWM) и напряжение питания. Установка несоответствующего сенсора провоцирует искажение данных на приборной панели, ошибки ECU и некорректное функционирование систем, зависящих от оборотов двигателя.

При выборе учитывают не только марку, но и год выпуска, модификацию двигателя, тип трансмиссии и даже версию бортовой сети. Например, датчики для дизельных и бензиновых силовых агрегатов отличаются принципом формирования сигнала из-за разницы в конструкции систем зажигания. Игнорирование этих нюансов приводит к поломкам и дополнительным затратам.

Ключевые критерии выбора

• Оригинальные каталожные номера: Использование VIN-кода или данных шильдика двигателя для поиска в электронных каталогах производителя.
• Технические параметры:
  • Резьбовое соединение (шаг, диаметр, длина корпуса)
  • Рабочее напряжение (12В/24В)
  • Чувствительность к зазору (особенно для индуктивных датчиков)
• Совместимость разъёма: Конфигурация контактов и тип фиксатора.

Марка авто	Особенность	Риск при ошибке
Volkswagen (TDI)	Требует датчики с защитой от высоких температур	Короткое замыкание в жгуте
BMW (N-series)	Использует цифровой сигнал HALL	Блокировка стартера
Lada (8-кл.)	Аналоговый индуктивный тип	Скачки стрелки тахометра

Важно! При замене на универсальный датчик обязательна проверка:

1. Соответствия импеданса катушки индуктивности
2. Полярности подключения проводов
3. Калибровки ECU через диагностический сканер

Несанкционированная модификация схемы подключения может вызвать перегрузку контроллера и повреждение дорогостоящих компонентов.

Инструменты для самостоятельной замены

Для замены тахометра потребуется базовый набор автомобильных инструментов. Точный перечень зависит от модели авто и типа крепления прибора, но универсальные позиции включают отвертки (крестовые и шлицевые), торцевые ключи или головки с трещоткой, а также пассатижи. Обязательно подготовьте защитные перчатки и фонарик для работы в труднодоступных местах приборной панели.

Дополнительно могут пригодиться пластиковые монтажные лопатки для аккуратного демонтажа облицовки без царапин, мультиметр для проверки цепей подключения нового устройства и изолента/термоусадка для изоляции контактов. В отдельных случаях потребуется считыватель ошибок OBD2 для калибровки электронного тахометра после установки.

Подготовка и последовательность действий

Перед началом работ:

• Отсоедините минусовую клемму аккумулятора
• Сфотографируйте разводку проводов на старом тахометре
• Сверьте маркировку контактов нового прибора со старой

Критические моменты при подключении:

1. Подача питания (обычно желтый провод +12V)
2. Подсветка (провод +12V при включении габаритов)
3. Сигнальный провод от катушки зажигания/ЭБУ (импульсный)
4. Заземление (черный/коричневый провод на кузов)

Тип тахометра	Специфичные инструменты
Аналоговый (механический)	Тонкий ключ для троса спидометра, герметик для уплотнителя
Электронный (цифровой)	Тестер цепей, переходники CAN-шины (для современных авто)

Важно: при замене тахометров с CAN-шиной потребуется программная адаптация через диагностический разъем. Для моделей с иммобилайзером согласуйте установку с автосервисом.

Как снять старый датчик тахометра

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Обеспечьте хорошее освещение и доступ к месту установки датчика, при необходимости демонтируя мешающие элементы (воздушный фильтр, декоративные накладки).

Определите тип крепления датчика: резьбовое соединение (чаще всего), защёлки или болты. Подготовьте инструменты: набор гаечных ключей или головок (размер зависит от модели), плоскогубцы, ветошь для очистки зоны вокруг датчика от грязи.

Пошаговый процесс демонтажа

1. Найдите датчик тахометра. Обычно он расположен на блоке цилиндров двигателя, ГБЦ или корпусе КПП. Точное место уточните в мануале авто.
2. Отсоедините электрический разъём. Нажмите на фиксатор (пластиковый язычок или защёлку) и аккуратно потяните колодку проводов вдоль оси контактов.
3. Выкрутите датчик:
   • Для резьбового крепления используйте подходящий ключ. Применяйте только шестигранную часть корпуса датчика, избегая передавливания.
   • При закисании резьбы обработайте соединение проникающей смазкой (WD-40), выждите 10-15 минут.
4. Извлеките датчик из посадочного отверстия, придерживая его ровно, чтобы не повредить резьбу в блоке. Сразу закройте отверстие чистой ветошью или заглушкой для защиты от мусора.

Осмотрите посадочное место: очистите резьбу от грязи, остатков герметика или коррозии. Проверьте состояние уплотнительного кольца старого датчика – если оно разрушено, фрагменты необходимо извлечь из отверстия.

Чистка посадочного места перед установкой

Тщательная очистка поверхности крепления датчика – критически важный этап, предотвращающий некорректные показания тахометра и преждевременный выход прибора из строя. Любые загрязнения (масло, грязь, ржавчина, старые уплотнительные материалы) нарушают плотность прилегания и электрический контакт, что ведет к сбоям в передаче сигнала коленчатого вала.

Для обработки используйте специализированные очистители (например, аэрозольный очиститель контактов или бензин "калоша"), ветошь без ворса и мелкую наждачную бумагу (зернистостью не ниже 600–800 грит). Избегайте агрессивных растворителей, способных повредить резьбу или пластиковые элементы корпуса датчика. Особое внимание уделите очистке резьбового отверстия в блоке двигателя или картере коробки передач.

Ключевые этапы очистки

1. Обезжиривание: Обильно нанесите очиститель на ветошь или кисть, обработайте посадочную площадку и резьбу. Удалите масляные пятна и нагар.
2. Механическая обработка: Аккуратно пройдитесь наждачной бумагой по металлической поверхности для устранения коррозии и задиров. Не допускайте глубоких царапин!
3. Повторное обезжиривание: Сотрите остатки абразива и металлической пыли чистой ветошью, смоченной очистителем.
4. Просушка: Дождитесь полного испарения жидкости (2–3 минуты). Убедитесь в отсутствии волокон ткани или частиц грязи.

Важно: Проверьте состояние резьбы! Используйте метчик соответствующего размера для аккуратного восстановления поврежденных витков, избегая перекоса.

Монтаж нового датчика: пошаговая инструкция

Замена тахометрического датчика требует соблюдения техники безопасности и точного следования схеме подключения вашей модели авто. Неправильная установка может привести к некорректным показаниям или повреждению электронных систем.

Перед началом работ убедитесь, что двигатель остыл, а аккумуляторная батарея отключена для предотвращения короткого замыкания. Подготовьте новый датчик, соответствующий спецификациям производителя, и необходимый инструмент (ключи, отвертки, ветошь).

Последовательность установки

1. Определите местоположение штатного датчика (обычно на блоке цилиндров, ГБЦ или возле маховика) по руководству к автомобилю.
2. Очистите посадочное место от грязи и масла ветошью, предотвращая попачение мусора в двигатель.
3. Отсоедините электрический разъем, нажав на фиксатор и аккуратно потянув его вдоль корпуса.
4. Выкрутите старый датчик подходящим ключом или головкой. При затрудненном демонтаже используйте проникающую смазку.
5. Сравните резьбу и размеры нового и старого датчиков. Убедитесь в чистоте резьбового отверстия.
6. Нанесите тонкий слой термопасты или герметика на резьбу нового датчика (если рекомендовано производителем).
7. Вкрутите датчик вручную до упора для избежания перекоса, затем затяните с моментом, указанным в спецификации (обычно 10-25 Н·м).
8. Подключите разъем до характерного щелчка фиксатора.

Проверка работоспособности: Подключите АКБ, запустите двигатель. Убедитесь в отсутствии ошибок на приборной панели и плавном изменении показаний тахометра на холостом ходу и при повышении оборотов. При неисправности проверьте целостность проводки и контакты разъема.

Правила подключения электрических разъемов

Перед началом работ всегда обесточивайте бортовую сеть автомобиля, отсоединив клемму «масса» от аккумулятора. Тщательно изучите документацию к конкретной модели датчика тахометра и автомобиля – цветовая маркировка проводов и типы разъемов могут существенно отличаться. Подготовьте необходимые инструменты: кримпер для обжима контактов, термоусадку или изоленту, мультиметр для проверки цепей.

Убедитесь в совместимости разъемов датчика и штатной электропроводки автомобиля. При замене старого датчика сфотографируйте или зарисуйте схему подключения до демонтажа – это исключит ошибки. Проверьте состояние контактных групп на окисление, коррозию или механические повреждения – плохой контакт является частой причиной некорректных показаний тахометра.

Ключевые этапы и требования

1. Тип соединения:
   • Используйте только оригинальные разъемы или качественные совместимые аналоги.
   • Для пайки применяйте термофен, чтобы избежать перегрева изоляции.
   • Обжимные контакты должны плотно фиксировать провод без повреждения жил.
2. Полярность и распиновка:

   Цвет провода	Назначение (типовое)	Риск ошибки
   Красный	Питание +12V	Выход из строя датчика
   Черный/Коричневый	Масса (GND)	Отсутствие сигнала
   Синий/Зеленый	Сигнальный выход	Некорректные показания

   Важно: Распиновка может отличаться! Сверяйтесь с мануалом.

3. Защита соединений:
   • Обожмите оголенные участки проводов термоусадочной трубкой.
   • Закрепите жгут пластиковыми хомутами вдали от подвижных частей и источников тепла.
   • Изолируйте разъемы от влаги и гряци с помощью диэлектрической смазки.

После подключения проверьте отсутствие короткого замыкания мультиметром между цепями питания, массы и сигнала. Только затем подключите аккумулятор и выполните тестовый запуск двигателя. Контролируйте стабильность показаний тахометра на всех режимах работы мотора – скачки стрелки или ее нулевое положение сигнализируют об ошибке монтажа.

Требования к моменту затяжки крепежа

Корректная затяжка крепежных элементов датчика тахометра критична для его функциональности и долговечности. Несоблюдение рекомендованных параметров момента приводит к механическим повреждениям корпуса, нарушению герметичности соединения или деформации чувствительных компонентов прибора.

Перетяжка резьбовых соединений вызывает растрескивание пластикового корпуса датчика, срыв резьбы в алюминиевых ГБЦ или повреждение пьезоэлектрического элемента. Недотяжка провоцирует утечки масла через прокладку, вибрацию датчика во время работы двигателя и нарушение электрического контакта.

Ключевые параметры затяжки

Оптимальный момент определяется тремя факторами:

• Материал блока цилиндров (чугун требует на 15-20% большего усилия чем алюминий)
• Диаметр резьбы (стандартные размеры M8 или M10)
• Тип уплотнения (медные шайбы, резиновые кольца или плоские прокладки)

Диаметр резьбы	Алюминиевый блок (Н·м)	Чугунный блок (Н·м)
M8	10-12	12-15
M10	18-22	22-26

Обязательные условия монтажа:

1. Очистка посадочного места от грязи и старой прокладки
2. Использование динамометрического ключа с предустановленным значением
3. Затяжка в два этапа: предварительное наживление + финальный момент
4. Проверка отсутствия перекоса датчика после установки

Проверка работы после установки

После монтажа датчика тахометра выполните визуальный осмотр соединений. Убедитесь в отсутствии механических повреждений проводов, надежности фиксации разъемов и отсутствии перегибов кабелей. Проверьте правильность подключения сигнального кабеля к катушке зажигания или ЭБУ согласно схеме производителя.

Запустите двигатель на холостом ходу. Плавно повышайте обороты коленчатого вала до 2500-3000 об/мин, наблюдая за показаниями тахометра. Стрелка должна реагировать без рывков и задержек. Проверьте стабильность отображения на разных режимах работы ДВС, включая кратковременное увеличение нагрузки (например, включение кондиционера).

Ключевые этапы тестирования

• Холостой ход: Сравните показания с эталонным значением для вашей модели авто (обычно 700-900 об/мин)
• Динамическая проверка: Резко нажмите педаль акселератора – стрелка должна плавно подняться и так же плавно вернуться
• Проверка на ошибки: Считайте коды неисправностей через диагностический разъем OBD-II при наличии

Проблема	Возможная причина
Стрелка не двигается	Обрыв сигнального провода, неправильное подключение, неисправность датчика
Показания завышены/занижены	Ошибка калибровки, несовместимость с системой зажигания
Скачки показаний	Плохой контакт в разъеме, наводки от высоковольтных проводов

При несоответствии показаний или нестабильной работе обязательно заглушите двигатель и повторно проверьте:

1. Целостность экранирования сигнального кабеля
2. Соответствие типа датчика спецификациям автомобиля
3. Надежность массы на кузове

Особенности установки на дизельные двигатели

Установка тахометра на дизельный двигатель требует принципиально иного подхода к считыванию оборотов по сравнению с бензиновыми аналогами. Вместо анализа сигнала катушки зажигания (которая отсутствует в дизельных системах) необходимо фиксировать импульсы генератора или частоту вращения коленчатого вала через отдельные датчики.

Ключевым отличием является источник сигнала: наиболее распространенные варианты включают подключение к клемме "W" генератора (специальный выход для тахометра), датчику положения коленвала (ДПКВ) или сигнальному проводу топливного насоса высокого давления (ТНВД). Корректность показаний напрямую зависит от правильного выбора точки подключения и соответствия типа сигнала характеристикам тахометра.

Критичные аспекты монтажа

При выполнении работ учитывайте следующие требования:

• Совместимость тахометра – устройство должно поддерживать работу с низковольтными импульсами (от 4-6В) или синусоидальными сигналами, характерными для дизелей
• Калибровка под источник – настройка количества импульсов на оборот (PPR) в соответствии с параметрами:
  • Генератор: обычно 4-6 импульсов/оборот
  • ДПКВ: зависит от конструкции (от 24 до 60+ импульсов)
  • ТНВД: синхронизация с количеством цилиндров

Источник сигнала	Преимущества	Недостатки
Клемма "W" генератора	Простота подключения, стабильность	Не поддерживается современными генераторами
Датчик коленвала (ДПКВ)	Высокая точность, универсальность	Сложное подключение к ЭБУ, риск повреждения проводки
Сигнал ТНВД	Прямая синхронизация с циклом двигателя	Требует профессионального монтажа, доступно не на всех моделях

Обязательные этапы подключения:

1. Проверка наличия штатного разъема для тахометра в комбинации приборов
2. Определение работоспособности выбранного источника сигнала мультиметром (частота/напряжение)
3. Установка преобразователя сигнала при несовпадении характеристик
4. Физическая прокладка проводов вдали от высоковольтных линий

Отдельное внимание уделите защите цепи от помех – экранированию проводов и установке подавляющих конденсаторов, особенно при использовании датчика коленвала. Ошибки при установке приводят к "дребезгу" стрелки или полному отсутствию показаний.

Защита датчика от влаги и грязи

Датчик тахометра критически уязвим к воздействию влаги и абразивных частиц грязи. Проникновение воды в корпус вызывает окисление контактов, короткие замыкания и нарушение передачи сигнала, а скопление грязи на чувствительных элементах искажает показания или полностью блокирует работу прибора.

Регулярное воздействие агрессивной среды без должной защиты неизбежно приводит к выходу датчика из строя. Особенно высоки риски при эксплуатации в дождливую погоду, зимой (солевые реагенты) или на бездорожье, где концентрация пыли и грязи максимальна.

Эффективные методы защиты

• Герметизация разъёма: Обработка контактов диэлектрической смазкой и использование термоусадочных трубок с клеевым слоем для гидроизоляции соединений.
• Установка защитного кожуха: Монтаж пластиковых или резиновых экранов (штатных или универсальных), закрывающих корпус датчика от прямого попадания воды и грязи.
• Контроль целостности уплотнителей: Регулярная проверка и замена резиновых уплотнительных колец на корпусе датчика при появлении трещин или деформации.

Дополнительные профилактические меры включают периодическую очистку посадочного места датчика от скоплений грязи сжатым воздухом и нанесение антикоррозийного состава на металлические элементы крепления. Избегайте мойки двигателя сильной струёй воды в зоне установки прибора.

Признак загрязнения	Экстренная мера
Вода в разъёме	Продувка сжатым воздухом, просушка феном, обработка контактов спреем-осушителем
Масляная плёнка на корпусе	Очистка ветошью с обезжиривателем (без распыления на контакты)
Коррозия контактов	Зачистка мелкой наждачной бумагой и нанесение токопроводящей смазки

Влияние температурных перепадов на ресурс

Циклические изменения температуры вызывают термическую усталость материалов корпуса и электронных компонентов датчика. Постоянное расширение и сжатие металлических и пластиковых элементов при нагреве/охлаждении приводит к микротрещинам, нарушению пайки контактов и деформации чувствительных элементов. Особенно критичны резкие переходы, например, при парковке разогретого двигателя на морозе.

Конденсат, образующийся при перепадах, провоцирует коррозию контактов разъёма и окисление дорожек платы. Для герметичных датчиков опасны перепады, создающие разность давлений: уплотнители теряют эластичность, появляются микрощели. Это ускоряет проникновение влаги, солей и грязи к внутренним компонентам, снижая точность измерения оборотов.

Факторы, усугубляющие воздействие

• Экстремальные диапазоны: Работа при -40°C...+125°C увеличивает деформационные нагрузки
• Частота циклов: Короткие интервалы нагрева/охлаждения (например, в пробках) сокращают ресурс
• Качество материалов: Дешёвые термопластики корпуса быстрее растрескиваются

Последствие перепадов	Влияние на ресурс
Отслоение контактов на плате	Сокращение срока службы на 30-40%
Потеря герметичности корпуса	Риск преждевременного отказа возрастает в 2 раза
Дрейф калибровочных параметров	Постепенное снижение точности показаний

Для продления ресурса критичны: термостойкий силиконовый герметик в зоне разъёмов, защитные кожухи при монтаже рядом с выпускным коллектором, применение датчиков с медными клеммами вместо алюминиевых. Регулярная диагностика контактов при сезонной смене температур обязательна.

Частота замены датчика тахометра

Датчик тахометра не относится к расходникам с регламентированным интервалом замены. Его меняют исключительно при выходе из строя или появлении симптомов неисправности. Производители обычно не указывают конкретный срок службы этого узла в руководствах по эксплуатации.

Средний ресурс качественного датчика при нормальных условиях эксплуатации составляет 80 000–150 000 км пробега. Однако этот показатель сильно варьируется в зависимости от модели автомобиля, условий использования и качества самой детали.

Факторы, влияющие на износ

• Температурные перегрузки – постоянная работа в перегретом подкапотном пространстве
• Вибрации двигателя – разрушение контактов и внутренних элементов
• Влажность и коррозия – окисление разъемов и проводки
• Низкое качество детали – преждевременный износ дешевых аналогов
• Механические повреждения – случайные удары при ремонте

Тип двигателя	Типичные проблемы	Средний ресурс
Бензиновый	Окисление контактов, обрыв проводов	7–10 лет
Дизельный	Вибрационные разрушения, загрязнение	5–8 лет

Критерии для внеплановой замены:

1. Некорректные показания тахометра (скачки стрелки, заниженные/завышенные значения)
2. Полный отказ работы шкалы оборотов
3. Ошибки ECU: P0336, P0337 или другие коды неисправностей датчика положения коленвала/распредвала
4. Затрудненный запуск двигателя с параллельными сбоями тахометра

Важно: При первых симптомах неполадок рекомендуется провести компьютерную диагностику – часто проблемы имитируют неисправности проводки или смежных датчиков. Необоснованная замена исправного узла не повысит надежность системы.

Меры профилактики для продления срока службы

Регулярная проверка электрических соединений датчика и проводки предотвращает сбои в работе. Убедитесь в отсутствии окислов, коррозии и надежной фиксации контактов, особенно после ремонтных работ или в условиях высокой влажности.

Защита от механических повреждений и агрессивных сред критична для сохранения целостности датчика. Избегайте ударов по корпусу, воздействия технических жидкостей и перегрева двигателя, который может расплавить изоляцию проводов.

Ключевые профилактические действия

• Контроль состояния генератора – нестабильное напряжение в бортовой сети повреждает электронные компоненты тахометра.
• Своевременная замена ремня ГРМ – его обрыв вызывает резкий скачок оборотов, приводящий к перегрузке датчика.
• Использование защитных кожухов для проводки в зонах трения о подвижные элементы двигателя.
• Периодическая диагностика системы зажигания – пропуски воспламенения создают ложные сигналы, влияющие на точность измерений.

Ситуация	Профилактическая мера
Эксплуатация зимой	Обработка разъемов водоотталкивающей смазкой
Замена свечей/катушек зажигания	Проверка сопротивления экранированных проводов
Длительные поездки	Контроль стабильности показаний тахометра при разных нагрузках

Распространенные ошибки при замене

Неправильный подбор датчика – частая проблема. Установка модели, не соответствующей спецификациям двигателя или типу коленвала/распредвала, гарантированно вызовет сбои в работе или полный отказ системы.

Игнорирование подготовки посадочного места также критично. Грязь, металлическая стружка или остатки старой прокладки нарушают герметичность соединения и влияют на точность измерений магнитных датчиков.

• Перетяжка резьбы – вызывает деформацию корпуса, повреждение чувствительного элемента или срыв резьбы в блоке двигателя.
• Неправильная ориентация зазора – особенно для индуктивных датчиков. Несоблюдение расстояния (0.5–1.5 мм) между сердечником и задающим диском приводит к отсутствию сигнала или его искажению.
• Нарушение полярности подключения – актуально для датчиков Холла. Перепутанные провода питания/сигнала блокируют передачу данных на ЭБУ.
• Повреждение изоляции проводов – зажим жгута подвижными элементами, контакт с горячими поверхностями. Вызывает КЗ, обрыв цепи или помехи в сигнале.
• Отказ от диагностики смежных компонентов – замена датчика при реальной неисправности задающего диска (сколы, биение), поврежденной проводки или неполадках ЭБУ.

Ошибка	Риск	Профилактика
Попадание герметика на торец датчика	Блокировка магнитного поля/оптического сенсора	Нанесение герметика только на резьбу (если разрешено)
Использование поврежденного уплотнительного кольца	Утечка масла, засорение контактов	Замена кольца на новое, смазка моторным маслом

Несвоевременная активация/проверка – запуск двигателя без контроля ошибок сканером или визуальной оценки сигнала осциллографом. Может маскировать остаточные неисправности.

Может ли неисправный датчик влиять на расход топлива

Да, неисправный датчик коленвала или распредвала напрямую провоцирует повышенный расход топлива. Эти сенсоры передают в ЭБУ данные о положении валов и оборотах двигателя. При их некорректной работе блок управления получает искажённую информацию, что нарушает алгоритм управления впрыском и зажиганием.

Неправильные сигналы заставляют ЭБУ переходить на аварийные режимы работы, где топливная смесь искусственно обогащается "на всякий случай". Это страховочная мера предотвращает детонацию и пропуски зажигания, но неизбежно ведёт к перерасходу горючего. В отдельных случаях расход может увеличиться на 15-25%.

Механизмы влияния на потребление топлива

• Ошибочные данные об оборотах: ЭБУ рассчитывает длительность впрыска на основе RPM. При заниженных показателях блок увеличивает подачу топлива.
• Сдвиг фаз ГРМ: ошибки в определении положения распредвала нарушают синхронизацию впрыска/зажигания.
• Аварийный режим: при полном отказе датчика ЭБУ фиксирует обороты на 1500-2000 RPM, игнорируя реальные показания.

Тип неисправности	Последствие для топливоподачи
Прерывистый сигнал	Резкие скачки расхода из-за хаотичного обогащения смеси
Постоянное завышение RPM	Увеличение расхода на стоянке (холостой ход)
Занижение реальных оборотов	Перерасход в движении из-за избыточного впрыска

Косвенное влияние проявляется через связанные системы: при неверных оборотах ЭБУ может некорректно управлять АКПП (несвоевременные переключения), кондиционером или ГУР, что также повышает нагрузку на двигатель.

Связь датчика тахометра с работой ЭБУ

Датчик тахометра (чаще всего датчик коленчатого вала или распредвала) непрерывно передает данные о частоте вращения двигателя в электронный блок управления. Эти сигналы формируются за счет считывания положения меток на шкиве коленвала/распредвала и преобразуются в электрические импульсы с частотой, соответствующей оборотам двигателя.

ЭБУ использует полученные импульсы как базовую временную метку для синхронизации всех критических процессов. На основе частоты сигнала блок рассчитывает момент и длительность впрыска топлива, а также оптимальный угол опережения зажигания для каждого цилиндра, обеспечивая эффективное сгорание топливно-воздушной смеси.

Ключевые аспекты взаимодействия

• Контроль холостого хода: ЭБУ корректирует подачу воздуха через РХХ, опираясь на сигнал тахометра для стабилизации оборотов
• Диагностика пропусков зажигания: Анализ неравномерности импульсов позволяет выявлять сбои в работе цилиндров
• Адаптивное управление: При изменении нагрузки (кондиционер, ГУР) ЭБУ повышает обороты, предотвращая заглохание
• Защита двигателя: При превышении безопасных оборотов активируется отсечка топлива

При неисправности датчика ЭБУ переходит в аварийный режим, используя данные с других сенсоров (ДПДЗ, ДМРВ), что ведет к повышенному расходу топлива, потере мощности и нестабильной работе. Корректный сигнал тахометра критичен для точного расчета ЭБУ циклового наполнения цилиндров и фаз газораспределения в системах с изменяемыми фазами (VVT).

Тахометр, независимо от типа трансмиссии, измеряет обороты коленчатого вала двигателя в реальном времени. Его показания в RPM (обороты в минуту) помогают водителю контролировать нагрузку на силовой агрегат и избегать работы в красной зоне, предотвращая повреждения.

Принципиальная разница в использовании прибора проявляется в способе управления скоростными режимами: на механике водитель самостоятельно переключает передачи, а на автомате этот процесс автоматизирован. Тахометр становится ключевым инструментом для принятия решений в первом случае и выполняет скорее информативную или контролирующую роль во втором.

Отличия в работе на механике и автомате

Назначение и практическое применение

На автомобилях с механической коробкой передач (МКПП) тахометр критически важен для:

• Определения момента переключения передачи: водитель ориентируется на оптимальный диапазон оборотов (обычно 2500-3500 RPM) для плавного разгона или экономии топлива.
• Предотвращения "перекрута" двигателя: выход за красную зону (часто 6000-8000 RPM) ведет к повышенному износу.
• Трогания с места и маневров: контроль оборотов при отпускании сцепления исключает заглохние или рывки.

На автомобилях с автоматической коробкой передач (АКПП) тахометр чаще используется для:

• Мониторинга работы системы: диагностика резких скачков оборотов, "зависаний" или нехарактерных колебаний.
• Контроля в спортивных режимах (типа "Sport" или "Manual"): водитель видит обороты при ручном переключении селектором или подрулевыми лепестками.
• Оценки нагрузки: например, при буксировке или движении в гору высокие RPM сигнализируют о работе трансмиссии под напряжением.

Ключевые функциональные различия

Аспект	Механика (МКПП)	Автомат (АКПП)
Основная роль	Инструмент для ручного управления переключениями	Индикатор для контроля автоматизированных процессов
Влияние на действия водителя	Непосредственное: решения о смене передачи принимаются на основе показаний	Косвенное: данные используются для диагностики или в нестандартных ситуациях
Типичные сценарии использования	Каждое переключение передачи, трогание, торможение двигателем	Буксировка, движение в горах, проверка корректности переключений АКПП
Риски при игнорировании	Повышенный износ сцепления, риск "перекрута" двигателя, заглохние	Запоздалое обнаружение неисправностей АКПП или мотора

Важно: на автомате тахометр не участвует в штатной логике переключений – за это отвечает электронный блок управления (ЭБУ), учитывающий скорость, нагрузку и стиль вождения. На механике же показания напрямую влияют на физические действия водителя через педаль сцепления и рычаг КПП.

Датчик тахометра в электрических и гибридных авто

В электрических и гибридных автомобилях датчик тахометра сохраняет свою основную функцию – индикацию частоты вращения вала двигателя внутреннего сгорания (ДВС), но его роль и принцип работы существенно трансформируются из-за особенностей силовой установки. В чисто электрических машинах (BEV) классический датчик, считывающий обороты коленчатого вала ДВС, физически отсутствует, так как двигателя нет, а его место занимают датчики, отслеживающие работу электромоторов.

В гибридных автомобилях (HEV, PHEV) датчик тахометра продолжает использоваться, но его показания становятся ситуативными: он активируется и отображает обороты только в те моменты, когда задействован бензиновый или дизельный двигатель. При движении исключительно на электротяге (например, на малых скоростях или в режиме EV) стрелка тахометра обычно опускается до нуля или заменяется индикатором режима электропривода.

Ключевые особенности и отличия

Принципиальные изменения в работе и отображении данных тахометра в электромобилях и гибридах включают:

• Отсутствие ДВС в BEV: Тахометр как прибор, показывающий обороты двигателя внутреннего сгорания, не нужен. Его место на приборной панели часто занимает:
• Индикатор мощности (потребление/рекуперация в кВт).
• Счетчик оборотов электродвигателя (в об/мин или как относительная шкала).
• Усиленный индикатор состояния заряда батареи (SOC) или эффективности вождения.
• Датчики электромоторов: Контроллеры электродвигателей используют данные о скорости вращения ротора от встроенных датчиков положения (резольверы, датчики Холла). Эти данные используются для управления мотором, но редко выводятся напрямую на панель в виде классического тахометра.
• Гибриды: Двойной режим работы: Тахометр актуален только при работающем ДВС. При переключении на электродвигатель его показания нерелевантны.
• Измененная шкала: В гибридах "красная зона" тахометра может начинаться ниже, чем в аналогичных чистых ДВС, так как ДВС в гибридах часто оптимизирован под работу в узком диапазоне максимального КПД.

Сравнительная таблица функционала:

Тип авто	Наличие датчика тахометра для ДВС	Основной источник данных для индикатора "оборотов"	Типичное отображение при работе на электротяге
Электромобиль (BEV)	Нет	Датчики положения ротора электромотора (данные для индикатора мощности/скорости мотора)	Шкала мощности (кВт), шкала оборотов электромотора, индикатор режима
Гибрид (HEV/PHEV)	Да (для ДВС)	Датчик коленвала ДВС (активен только при его работе)	"0", "READY", "EV", индикатор заряда или мощности

Таким образом, датчик тахометра в электромобилях уступает место системам мониторинга электропривода, а в гибридах работает эпизодически, отражая активность ДВС-компонента силовой установки.

Список источников

При подготовке материала о датчике тахометра использовались профильные технические ресурсы и документация, обеспечивающие точность технических описаний и принципов работы устройства.

Основой для анализа послужили специализированные издания, руководства по диагностике и данные от производителей автомобильных компонентов.

• Производители автокомпонентов: технические бюллетени и спецификации Bosch, Denso, Delphi, Valeo
• Руководства по ремонту и обслуживанию автомобилей (Haynes, Chilton)
• Учебные пособия по автомобильной электронике и системам управления двигателем
• Стандарты SAE International (J1939, J1979) по диагностическим системам
• Экспертные публикации в журналах «Автоэлектроника», «За рулём. Эксперт»
• Официальные сервисные мануалы производителей автомобилей (VW, Toyota, GM)
• Материалы технических конференций по автомобильной метрологии

Видео: Как найти провод тахометра и датчика скорости на Приору


• Минитракторы России - модели, характеристики, цены и мнения покупателей

• Chery A5 - все о популярной модели

• Лидеры по надежности - российские и мировые автомобили
