Датчик температуры охлаждающей жидкости - расположение и проверка
Статья обновлена: 18.08.2025
Датчик температуры охлаждающей жидкости (ДТОЖ) – критически важный элемент системы управления двигателем. Он непрерывно передает данные о температуре антифриза в электронный блок управления (ЭБУ), влияя на топливоподачу, угол опережения зажигания, работу вентилятора и прогрев салона.
Неисправность датчика приводит к серьезным проблемам: повышенному расходу топлива, затрудненному пуску двигателя, перегреву или некорректной работе печки. Понимание его расположения и методов диагностики необходимо для своевременного выявления поломки.
Эта статья четко объяснит, где искать ДТОЖ в подкапотном пространстве, и даст пошаговые инструкции по его проверке мультиметром.
Типичные места расположения под капотом
Датчик температуры охлаждающей жидкости (ДТОЖ) обычно интегрирован в магистраль системы охлаждения двигателя, где обеспечивает прямой контакт с антифризом. Его размещение варьируется в зависимости от конструкции мотора, но всегда ориентировано на зоны интенсивной циркуляции ОЖ для точного замера.
Наиболее распространённые варианты установки включают термостатный узел, корпус ГБЦ или верхний патрубок радиатора, что гарантирует оперативное реагирование на изменения теплового режима силового агрегата.
Конкретные зоны монтажа
- Корпус термостата: Классическое расположение на большинстве современных авто. Датчик вкручивается в алюминиевый корпус, фиксируя температуру ОЖ перед её поступлением в радиатор.
- Головка блока цилиндров (ГБЦ): Часто встречается на старых карбюраторных моделях или дизелях. Устанавливается вблизи выпускных каналов цилиндров для контроля перегрева.
- Впускной патрубок радиатора: Распространено на машинах с поперечным расположением двигателя. Обеспечивает доступ к охлаждающей жидкости на выходе из двигателя.
- Трубка охлаждения дроссельного узла: Реже, на некоторых иномарках. Позволяет учитывать нагрев ОЖ при управлении оборотами холостого хода.
Для точного поиска рекомендуется использовать руководство по ремонту конкретной модели. Характерные признаки ДТОЖ – пластиковый разъём с 2-4 контактами и металлический корпус с резьбой (чаще 19-22 мм под ключ), подключённый к жгуту проводов.
Поиск датчика на двигателях с алюминиевой ГБЦ
На двигателях с алюминиевой головкой блока цилиндров датчик температуры охлаждающей жидкости чаще всего расположен в верхней части системы охлаждения. Ищите его вблизи термостата, корпуса воздушного фильтра или патрубка, ведущего к радиатору печки салона.
Конкретное место зависит от модели двигателя: на рядных моторах он обычно установлен сбоку ГБЦ в районе выпускного коллектора, на V-образных – часто в развале блока между цилиндрами. Алюминиевая резьба требует осторожности при демонтаже – велик риск срыва нитей.
Типичные места и особенности проверки
Для точного определения местоположения используйте следующие ориентиры:
- Электрический разъём: Ищите двухконтактный разъём с проводами, уходящими в жгут.
- Резьбовой штуцер: Корпус датчика выполнен из латуни или пластика, вкручен в ГБЦ.
- Термопаста: Часто присутствуют следы термопасты на корпусе для улучшения теплопередачи.
Проверка выполняется мультиметром в режиме измерения сопротивления:

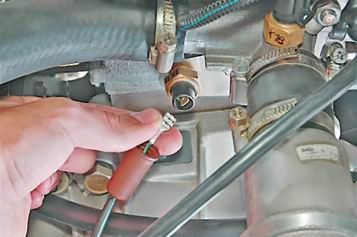

- Отсоедините разъём датчика при холодном двигателе.
- Измерьте сопротивление между контактами датчика.
- Сравните показания с таблицей эталонных значений для вашей температуры.
| Температура (°C) | Примерное сопротивление (Ом) |
|---|---|
| 20 | 2000–3000 |
| 50 | 700–1000 |
| 90 | 200–300 |
Важно: При прогреве сопротивление должно плавно уменьшаться. Резкие скачки или обрыв цепи указывают на неисправность. Также проверьте целостность проводки к ЭБУ и отсутствие коррозии в разъёме.
Расположение на корпусе термостата и патрубках
Одним из самых распространенных мест установки датчика температуры охлаждающей жидкости (ДТОЖ) является непосредственная близость к корпусу термостата или сам корпус термостата. Термостат, как ключевой элемент системы охлаждения, регулирует поток ОЖ между малым и большим контуром, и его корпус находится на пути горячей жидкости, выходящей из двигателя.
Часто датчик вкручивается непосредственно в литой металлический (алюминиевый или чугунный) корпус термостата. Альтернативное расположение – во впускном патрубке системы охлаждения, который соединяет корпус термостата с радиатором или с блоком двигателя. Этот патрубок также контактирует с нагретой ОЖ сразу после выхода из двигателя.
Ключевые особенности расположения
При поиске датчика в этой зоне обратите внимание на:
- Материал корпуса: Датчик всегда устанавливается в металлическую часть системы (корпус термостата, металлический патрубок, реже – головка блока цилиндров), а не в резиновые или пластиковые шланги.
- Резьбовое соединение: Корпус ДТОЖ имеет резьбу (обычно метрическую, например, М12х1.5 или М10х1.0) для вкручивания в посадочное место.
- Электрический разъем: К верхней части датчика подходит электрический разъем с 1 или 2 проводами (реже больше). Сам разъем часто фиксируется пластиковым зажимом.
- Расположение на патрубках радиатора: В некоторых моделях (особенно более современных) ДТОЖ может быть установлен не на термостате, а непосредственно на пластиковом патрубке радиатора, обычно на верхнем (выходящем из двигателя). В этом случае он вмонтирован в специальный пластиковый фитинг патрубка.
| Место установки | Особенности | Распространенность |
|---|---|---|
| Корпус термостата | Непосредственный контакт с горячей ОЖ после двигателя. Металлический корпус. | Очень высокая (классическое расположение) |
| Впускной патрубок (от двигателя к термостату/радиатору) | Металлический патрубок. Аналогично корпусу термостата - горячая ОЖ. | Высокая |
| Пластиковый патрубок радиатора (верхний) | Вмонтирован в пластиковый фитинг. ОЖ после двигателя, перед радиатором. | Средняя (чаще на современных авто) |
Важно: Конкретное расположение всегда следует уточнять по руководству по ремонту (Руководству по эксплуатации, электросхемам) для вашей модели автомобиля. Визуальный осмотр зоны вокруг термостата и ведущих к радиатору патрубков обычно позволяет быстро обнаружить датчик по характерному электрическому разъему.
Типы электрических разъемов и их особенности
Разъемы для датчика температуры охлаждающей жидкости (ДТОЖ) различаются конструкцией и количеством контактов, что напрямую влияет на способ подключения и диагностики. Наиболее распространены двухконтактные версии, но встречаются также одноконтактные и трехконтактные модификации в зависимости от модели автомобиля и функций датчика.
Конструкция разъемов обеспечивает защиту от влаги и вибраций, но со временем контакты могут окисляться или терять упругость. Надежное соединение критично для точной передачи сигнала к блоку управления двигателем, поэтому визуальный осмотр контактов на наличие коррозии или повреждений обязателен при проверке ДТОЖ.
Распространенные типы разъемов
- Двухконтактные (TS-тип): Стандарт для большинства современных авто. Контакты выполнены в виде плоских ножей, фиксатор предотвращает самопроизвольное отсоединение.
- Одноконтактные: Используются в системах, где корпус датчика выполняет роль «массы». Часто оснащаются круглым байонетным соединением для герметичности.
- Трехконтактные: Применяются в комбинированных датчиках, передающих данные одновременно на ЭБУ и стрелочный указатель приборной панели.
| Тип разъема | Особенности | Распространенность |
|---|---|---|
| Ножевой (Flat Blade) | Прямоугольные контакты, пластиковый фиксатор. Уязвим к загрязнению. | Высокая (80% авто) |
| Водозащищенный (Deutsch) | Круглая форма, резиновые уплотнители. Устойчив к влаге. | Средняя (преимущественно внедорожники) |
| Миниатюрный (Metri-Pack) | Компактный размер, двойной замок. Используется в стесненных условиях. | Низкая (отдельные модели) |
Важно: При замене разъема соблюдайте цветовую маркировку проводов. Красный/коричневый обычно соответствует сигнальному проводу, черный/синий – массе. Неправильное подключение исказит показания датчика.
- Отсоединяйте разъем при холодном двигателе во избежание деформации пластика.
- Обрабатывайте контакты антикоррозийным спреем после чистки.
- Проверяйте фиксатор: трещины на защелке приводят к потере контакта на ухабах.
Необходимые инструменты для диагностики
Для проверки датчика температуры охлаждающей жидкости потребуется минимальный набор инструментов, позволяющий измерить электрические параметры и обеспечить доступ к компоненту. Базовые приспособления помогут выполнить диагностику без посещения сервиса.
Конкретный набор зависит от выбранного метода: проверка сопротивления/напряжения мультиметром, анализ данных через диагностический разъем или визуальный осмотр при демонтаже. Подготовьте оборудование заранее для последовательной работы.
Основные инструменты
- Мультиметр (с режимами омметра и вольтметра) – для замера сопротивления и напряжения.
- Набор щупов с иглами/зажимами – для подключения к контактам датчика.
- Термометр (до 120°C) – для контроля температуры жидкости при проверке.
- Емкость с водой и нагреватель (электроплитка) – для тестирования датчика в условиях меняющейся температуры.
| Метод диагностики | Инструменты | Дополнительно |
|---|---|---|
| Замер сопротивления | Мультиметр, термометр, нагревательная установка | Таблица номиналов для вашей модели авто |
| Проверка напряжения | Мультиметр, щупы | Значения эталонного напряжения (обычно 5V) |
| Считывание ошибок | OBD-сканер, ПК/смартфон с ПО | Адаптер для диагностического разъема |
| Демонтаж датчика | Ключ рожковый/головка (19-22 мм), герметик | Емкость для слива антифриза, ветошь |
Проверка сопротивления мультиметром
Перед проверкой убедитесь, что двигатель остыл до температуры окружающей среды. Отсоедините электрический разъём датчика температуры охлаждающей жидкости (ДТОЖ), предварительно сняв минусовую клемму аккумулятора для безопасности. Очистите контакты датчика от загрязнений.
Переключите мультиметр в режим измерения сопротивления (Ω) в диапазоне до 10 кОм. Подключите щупы прибора к выходным контактам датчика, игнорируя металлический корпус. Фиксируйте показания на экране мультиметра.
Этапы диагностики и анализ
Сравните полученные данные сопротивления с эталонными значениями для текущей температуры:
| Температура (°C) | Сопротивление (Ом) |
|---|---|
| -10 | 9200–10800 |
| 20 | 2300–2700 |
| 40 | 1100–1300 |
| 80 | 300–330 |
| 100 | 170–190 |
Для динамической проверки выполните последовательные замеры при прогреве двигателя:
- Зафиксируйте сопротивление на холодном двигателе
- Запустите мотор, продолжая измерения
- Контролируйте плавное снижение показаний по мере роста температуры
Критерии неисправности ДТОЖ:
- Обрыв цепи: мультиметр показывает "OL" или бесконечность
- Короткое замыкание: сопротивление близко к 0 Ом
- Несоответствие табличным значениям для измеренной температуры
- Скачкообразное изменение показаний при нагреве
Диагностика методом нагрева датчика
Для проверки работоспособности датчика температуры охлаждающей жидкости (ДТОЖ) методом нагрева потребуется мультиметр в режиме омметра, термофен или ёмкость с водой контролируемой температуры (80-90°C), термометр и техническая документация с номинальными значениями сопротивления для конкретной модели датчика.
Перед началом диагностики отсоедините электрический разъём датчика и демонтируйте его с посадочного места. Убедитесь в отсутствии механических повреждений корпуса и контактов, а также очистите чувствительный элемент от загрязнений.
Пошаговая процедура диагностики
- Измерьте сопротивление между выводами ДТОЖ при комнатной температуре (20-25°C) и сравните с эталонными значениями из документации.
- Равномерно нагрейте рабочий элемент датчика:
- С помощью термофена на расстоянии 5-7 см
- Или погрузив металлическую часть в горячую воду (избегайте попадания воды на контакты)
- Контролируйте температуру нагрева термометром или термопарой.
- Зафиксируйте показания сопротивления при достижении целевых температур (например, 50°C, 70°C, 90°C).
- Сравните полученные данные с эталонной таблицей производителя.
Критерии исправности:
| Параметр | Исправный датчик | Неисправный датчик |
|---|---|---|
| Изменение сопротивления | Плавное снижение при нагреве | Скачкообразные изменения |
| Соответствие номиналу | Отклонение ≤10% от эталона | Отклонение >15% |
| Стабильность показаний | Показания фиксируются | Самопроизвольные колебания |
Важно: При погружении в воду не допускайте контакта жидкости с клеммами – это исказит измерения. Если сопротивление не изменяется при нагреве или показывает обрыв/короткое замыкание – датчик подлежит замене.
Анализ данных через OBD-сканер
Подключите OBD-сканер к диагностическому разъёму автомобиля (обычно расположен под рулевой колонкой). Включите зажигание, не запуская двигатель, и активируйте сканер. В меню устройства выберите режим чтения текущих данных (Live Data) или параметры в реальном времени.
Найдите в списке параметров значение, соответствующее температуре охлаждающей жидкости. Оно может обозначаться как "Coolant Temp", "Engine Coolant Temperature (ECT)" или аналогично. Зафиксируйте показания при холодном двигателе (после длительной стоянки) и сравните с температурой окружающего воздуха: расхождение не должно превышать 5-7°C.
Интерпретация показаний и диагностика
Запустите двигатель и наблюдайте за изменением показаний в реальном времени. Нормальный сценарий:
- Плавный рост температуры до 85-95°C (для большинства авто)
- Стабилизация в рабочем диапазоне после прогрева
- Отсутствие резких скачков значений
Тревожные признаки:
- Постоянное значение "-40°C" или "+140°C" – обрыв или короткое замыкание в цепи датчика
- Температура не повышается при прогреве – неисправность термоэлемента датчика
- Резкие колебания показаний без изменения теплового режима – нарушение контакта в цепи
Проверьте наличие кодов ошибок в разделе DTC (Diagnostic Trouble Codes). Критические коды для датчика охлаждающей жидкости:
| Код OBD-II | Описание |
|---|---|
| P0115 | Неисправность цепи датчика температуры охлаждающей жидкости |
| P0116 | Выход сигнала датчика за допустимый диапазон |
| P0117 | Низкий уровень сигнала датчика (короткое замыкание на массу) |
| P0118 | Высокий уровень сигнала датчика (обрыв цепи или КЗ на +12В) |
Сравните показания сканера с данными бортового компьютера (при наличии). Расхождения более 10% указывают на проблему с датчиком или его цепью. При обнаружении ошибок или аномалий выполните дополнительную проверку мультиметром.
Сравнение показаний с эталонными значениями
После получения текущих данных с датчика температуры охлаждающей жидкости (ДТОЖ) их необходимо сопоставить с эталонными значениями для конкретной модели двигателя и температурных условий. Эталонные показатели сопротивления или напряжения при разных температурах (холодный/прогретый двигатель) содержатся в технической документации автомобиля либо сервисных мануалах.
Отклонения от нормы указывают на неисправность цепи или самого датчика. Например, сопротивление 2000–3000 Ом при +20°C считается типичным для многих ДТОЖ, тогда как при +80°C оно должно падать до 200–400 Ом. Отсутствие изменений при прогреве свидетельствует о поломке чувствительного элемента.
Порядок анализа данных
- Измерьте сопротивление/напряжение датчика мультиметром при холодном двигателе
- Прогрейте мотор до рабочей температуры (85–95°C)
- Снимите повторные показания
- Сравните результаты с таблицей спецификаций
| Температура (°C) | Сопротивление (Ом) | Напряжение (В) |
|---|---|---|
| -10 | 8000–11000 | 4.1–4.6 |
| +20 | 2000–3000 | 3.3–3.8 |
| +80 | 200–400 | 1.0–1.5 |
Критические расхождения:
- Обрыв цепи: бесконечное сопротивление или нулевое напряжение
- Короткое замыкание: показания ниже 100 Ом на холодном двигателе
- Неисправность датчика: отсутствие динамики при изменении температуры
Параметры в таблице приведены для примера – используйте только актуальные данные для вашего автомобиля. Несоответствие эталону более чем на 15–20% требует замены ДТОЖ.
Проверка проводки и контактов на коррозию
Осмотрите разъем датчика температуры охлаждающей жидкости (ДТОЖ) и ведущие к нему провода. Коррозия проявляется белым, зеленым или голубоватым налетом на металлических частях контактов, а также вздутием или растрескиванием изоляции кабелей. Окислы нарушают электрическое сопротивление цепи, что искажает сигнал датчика.
Отсоедините колодку от ДТОЖ и проверьте состояние штырьков/гнезд. Сильные загрязнения удалите специальным очистителем контактов или мягкой щеткой с спиртовым раствором. Убедитесь в отсутствии деформации клемм и надежности фиксации разъема – плохой прижим вызывает прерывистый контакт.
Диагностика целостности цепи
Выполните проверку мультиметром:
- Переведите прибор в режим измерения сопротивления (Ω).
- Прозвоните каждый провод от разъема ДТОЖ до ЭБУ двигателя:
- Один щуп – на контакт в колодке датчика
- Второй щуп – на соответствующий пин разъема блока управления
- Нормальное сопротивление: 0–2 Ома. Значения выше указывают на:
| Сопротивление | Вероятная проблема |
|---|---|
| 2–10 Ом | Слабая коррозия контактов |
| 10–50 Ом | Сильное окисление или повреждение жилы |
| ∞ (обрыв) | Разрыв провода |
Дополнительно проверьте короткое замыкание на массу: подключите один щуп мультиметра к любому проводу цепи ДТОЖ, второй – к кузову автомобиля. Исправная изоляция покажет сопротивление >1 МОм.
Симптомы неисправности датчика температуры охлаждающей жидкости
Некорректные показания датчика температуры охлаждающей жидкости напрямую влияют на работу двигателя и систем автомобиля. Электронный блок управления (ЭБУ) использует эти данные для регулировки топливной смеси, угла опережения зажигания и режимов вентилятора радиатора.
Отказ или ошибочные сигналы датчика провоцируют заметные сбои в функционировании силового агрегата. Игнорирование этих признаков может привести к перегреву двигателя, повышенному расходу топлива и повреждению каталитического нейтрализатора.
Основные признаки поломки
Типичные симптомы включают:
- Затрудненный пуск на горячую – ЭБУ получает ложные данные о холодном двигателе и переобогащает смесь.
- Плавающие обороты холостого хода или самопроизвольная остановка двигателя.
- Увеличенный расход топлива – неверная коррекция смеси из-за ошибочных показаний температуры.
- Неустойчивая работа двигателя под нагрузкой (рывки, провалы мощности).
- Перегрев двигателя при исправной системе охлаждения – вентилятор радиатора не включается вовремя.
- Постоянная работа вентилятора на холодном двигателе или его полное отключение.
- Черный дым из выхлопной трубы из-за переобогащенной топливной смеси.
- Контрольная лампа "Check Engine" с ошибками (например, P0115, P0117, P0118).
При появлении нескольких симптомов рекомендуется провести диагностику датчика и его цепи. Замер сопротивления мультиметром при разной температуре охлаждающей жидкости поможет выявить отклонения от нормы, указанной в технических данных автомобиля.
| Симптом | Причина в работе ЭБУ |
|---|---|
| Переобогащенная смесь | Ложный сигнал о холодном двигателе |
| Вентилятор не включается | Отсутствие сигнала о достижении критической температуры |
| Жесткая работа на холодную | Отсутствие прогревочных оборотов из-за неверных данных |
Последствия езды с нерабочим датчиком
Некорректные показания или полный выход из строя датчика температуры охлаждающей жидкости провоцируют серьезные сбои в работе двигателя. Электронный блок управления (ЭБУ), лишенный точных данных о температуре ОЖ, переходит на аварийные режимы, основанные на усредненных или ошибочных параметрах.
Это приводит к нарушению критически важных процессов: формируется неоптимальная топливно-воздушная смесь, сбиваются углы опережения зажигания, некорректно работают система рециркуляции выхлопных газов (EGR) и адсорбер. Двигатель начинает функционировать в условиях постоянного стресса, что неизбежно влечет за собой цепочку негативных последствий.
Ключевые риски и повреждения
- Перегрев двигателя: Без точных данных ЭБУ не включает вентилятор охлаждения вовремя. Риск деформации ГБЦ, прогара прокладки, заклинивания поршней.
- Повышенный расход топлива: ЭБУ обогащает смесь "на всякий случай", считая двигатель холодным. Рост потребления горючего на 15-25%.
- Неустойчивая работа и троение: Ошибочные корректировки смеси (слишком бедная/богатая) вызывают пропуски зажигания, вибрации, потерю мощности.
- Затрудненный пуск: При горячем моторе ЭБУ, не получая данных, подает избыток топлива (как для холодного пуска). Заливает свечи, стартер крутит вхолостую.
- Выход из строя катализатора: Постоянно богатая смесь догорает в выпускном тракте. Перегрев и оплавление сот каталитического нейтрализатора.
- Ложные ошибки и сбои систем: ЭБУ фиксирует несоответствия показаний (например, с датчиком кислорода). Активирует Check Engine, может заблокировать АКПП или ESP.
Дополнительные проблемы
| Система | Последствие |
|---|---|
| Прогрев салона | Печка подает холодный воздух (ЭБУ "думает", что двигатель не прогрет) |
| Турбонаддув | Некорректное давление наддува из-за ошибочных корректировок ЭБУ |
| Масляная система | Ускоренная деградация масла при хроническом перегреве |
Игнорирование неисправности датчика ведет к каскадному повреждению узлов двигателя и дорогостоящему ремонту. Эксплуатация автомобиля допустима только для доезда до СТО кратчайшим маршрутом с контролем температуры по стрелочному указателю (если он независим).
Причины ложных показаний и сбоев
Основной источник некорректных данных – нарушение электрических параметров цепи датчика. Окисление контактов в разъёме или повреждение проводки создают дополнительное сопротивление, искажающее передаваемый на ЭБУ сигнал. Обрыв проводов, короткое замыкание на "массу" или питание полностью блокируют передачу информации.
Внутренние дефекты чувствительного элемента также приводят к сбоям. Трещины в керамическом корпусе NTC-термисторов, загрязнение или деградация рабочего слоя нарушают зависимость сопротивления от температуры. Механические повреждения корпуса (например, от вибрации), попадание антифриза внутрь через уплотнения или заводской брак вызывают необратимый выход из строя.
Дополнительные факторы сбоев
- Неправильная установка: Недостаточное усилие затяжки (воздушный зазор) или чрезмерная затяжка (деформация корпуса).
- Термический шок: Резкие перепады температур при заливании холодной воды в перегретый двигатель.
- Несоответствие параметров: Установка датчика с неправильным номиналом (β-характеристикой) для конкретного ЭБУ.
- Внешние помехи: Наводки от высоковольтного оборудования (катушки зажигания, генератора) на повреждённую проводку.
- Проблемы ОЖ: Низкий уровень антифриза (датчик в воздушном кармане), закипание жидкости, сильное загрязнение системы.
| Симптом сбоя | Вероятная причина |
|---|---|
| Постоянно высокие показания (-40°C) | Обрыв в цепи датчика или внутри термоэлемента |
| Постоянно низкие показания (130°C+) | Короткое замыкание на "массу" в цепи |
| Скачкообразное изменение значений | Плохой контакт в разъёме, повреждение проводов |
| Запаздывание показаний | Термическое загрязнение элемента (накипь), старение датчика |
Демонтаж старого датчика: меры предосторожности
Перед началом работ с датчиком температуры охлаждающей жидкости (ДТОЖ) критически важно дождаться полного остывания двигателя. Попытка открутить датчик на горячем моторе неизбежно приведет к серьезным ожогам рук и лица горячей охлаждающей жидкостью или паром, который может вырваться под давлением из системы.
Обязательно снимите давление из системы охлаждения. Никогда не открывайте расширительный бачок или пробку радиатора на прогретом двигателе! Дайте мотору остыть, затем аккуратно, прикрыв тряпкой, медленно открутите крышку расширительного бачка или радиатора на четверть оборота, чтобы стравить остаточное давление, и только потом открутите полностью.
Ключевые этапы и предосторожности
После сброса давления и остывания двигателя выполните следующие шаги:
- Частично слейте ОЖ: Поставьте емкость под место установки ДТОЖ. Открутив датчик, вы неизбежно потеряете часть охлаждающей жидкости. Слив небольшое количество ОЖ из системы (например, через сливную пробку радиатора или блока) ниже уровня установки датчика минимизирует потери.
- Подготовьте инструмент: Используйте исключительно подходящий по размеру и типу ключ (чаще всего глубокий торцевой на 19мм или 21мм, иногда рожковый). Неправильный ключ сорвет грани пластикового корпуса датчика или алюминиевого посадочного места.
- Очистите область: Тщательно очистите ветошью место вокруг датчика от грязи и пыли. Попадание абразивных частиц в систему охлаждения при демонтаже крайне нежелательно.
- Аккуратно выкручивайте: Прикладывайте усилие строго вдоль оси датчика, избегая перекосов. Резкие рывки недопустимы. Если датчик "прикипел", используйте проникающую смазку (WD-40 или аналог), дайте ей время подействовать (15-30 мин), затем пробуйте снова.
- Извлеките датчик: После полного выкручивания аккуратно извлеките датчик из посадочного отверстия, стараясь не растерять возможное уплотнительное кольцо (если оно есть) и не уронить его в подкапотное пространство.
- Заглушите отверстие: Немедленно заткните посадочное отверстие в блоке/головке/корпусе термостата чистой ветошью или подходящей заглушкой, чтобы предотвратить утечку оставшейся ОЖ и попадание мусора в систему.
Важно: Всегда заменяйте уплотнительное кольцо или шайбу датчика на новое, идущее в комплекте, даже если старое выглядит целым. Использование старого уплотнения почти гарантированно приведет к течи.
| Нарушение меры предосторожности | Возможные последствия |
|---|---|
| Работа на горячем двигателе | Тяжелые ожоги лица и рук горячей ОЖ/паром |
| Не сброшено давление в системе | Резкий выброс горячей ОЖ, ожоги |
| Использование несоответствующего ключа | Срыв граней, повреждение датчика или посадочного места |
| Попадание грязи в систему | Загрязнение ОЖ, засорение тонких каналов системы охлаждения |
| Отсутствие новой уплотнительной шайбы/кольца | Течь охлаждающей жидкости |
Будьте предельно осторожны при обращении со старым датчиком – его чувствительный элемент (обычно внутри резьбовой части) очень хрупкий.
Подбор аналогов датчика температуры охлаждающей жидкости по каталогам и VIN-коду
После диагностики неисправности ДТОЖ возникает необходимость поиска замены. Оригинальные запчасти часто дороги, поэтому подбор аналогов через специализированные каталоги – экономичное решение. Ключевые параметры для поиска: тип резьбы (М12х1.5, М14х1.5 и т.д.), количество контактов (1 или 2), рабочий диапазон температур и электрические характеристики (сопротивление при 20°C).
VIN-код автомобиля – самый точный инструмент для подбора. Он учитывает модификацию двигателя, год выпуска и специфику электронной системы управления. Ввод VIN в электронных каталогах автоматически фильтрует совместимые датчики, исключая ошибки из-за конструктивных изменений в пределах одной модели.
Популярные каталоги для подбора:
- Electronic Parts Catalog (EPC) – официальные системы производителей (Mercedes, BMW, VAG)
- Teilekatalog – мультибрендовые платформы (Autodoc, Exist)
- Partslink24 – профессиональные СТО-базы (OE номера и аналоги)
Алгоритм подбора по VIN:
- Найти VIN в ПТС, на кузове или стойке водительской двери
- Ввести код в строку поиска каталога (например, Autodoc или Exist)
- Выбрать раздел "Система охлаждения" → "Датчик температуры"
- Сверить параметры предложенных аналогов с оригиналом
| Оригинал (пример) | Популярные аналоги | Ключевые параметры |
| VAG 059919501A | Bosch 0280130039, Febi 31670 | M14х1.5, 2-pin, 2.5кОм при 20°C |
| Ford 6M5Z10884B | Vemo V20-66-0120, Hella 6PT009107791 | M12х1.5, 2-pin, 2.3кОм при 25°C |
Важно: При установке аналога сверьте распиновку разъема и глубину посадки. Несоответствие может вызвать ошибки ECU или механические повреждения.
Установка нового датчика и герметизация соединения
Перед монтажом нового датчика температуры охлаждающей жидкости (ДТОЖ) тщательно очистите резьбовое отверстие в блоке двигателя или патрубке от остатков старого герметика, грязи и коррозии. Нанесите тонкий равномерный слой термостойкого анаэробного герметика на резьбу нового датчика – это предотвратит утечки антифриза и обеспечит плотную посадку.
Аккуратно вкрутите датчик в посадочное место вручную до устранения перекоса, после чего дотяните динамометрическим ключом с соблюдением момента затяжки, указанного производителем (обычно 10-25 Н·м). Избегайте чрезмерного усилия: перетяжка может расколоть чувствительный элемент или сорвать резьбу, а недостаточная затяжка вызовет протечку.
Финишные операции и контроль
Подключите электрический разъем к контактам ДТОЖ до характерного щелчка фиксатора. Долейте охлаждающую жидкость в систему, удалите воздушные пробки через расширительный бачок или специальные клапаны. Запустите двигатель и прогрейте его до рабочей температуры, визуально проверяя область установки датчика на отсутствие подтеканий антифриза.
Критичные требования к герметизации:
- Используйте только герметики, совместимые с охлаждающими жидкостями и высокими температурами (до +150°C)
- Контролируйте глубину посадки – корпус датчика должен полностью погрузиться в поток ОЖ
- Не допускайте попадания герметика на чувствительный наконечник или контакты
Проверка герметичности после замены
После установки нового датчика температуры охлаждающей жидкости (ДТОЖ) критически важно проверить герметичность соединения во избежание утечек антифриза. Даже минимальная течь может спровоцировать падение уровня ОЖ, перегрев двигателя или попадание воздуха в систему.
Начинайте проверку на холодном двигателе во избежание ожогов. Визуально осмотрите зону установки датчика на предмет подтёков, обращая внимание на следы тосола вокруг резьбового соединения и корпуса устройства.
Пошаговая процедура проверки
Основные этапы контроля герметичности:
- Запустите двигатель, прогрейте до рабочей температуры (85–90°C).
- Увеличьте обороты до 2500–3000 об/мин на 2–3 минуты для создания давления в системе.
- Тщательно осмотрите место монтажа ДТОЖ при работающем моторе, используя фонарик.
- Проверьте состояние уплотнительного кольца или резьбового герметика (применяемого в зависимости от типа датчика).
- Остановите двигатель и повторно осмотрите соединение после остывания на предмет мокрых пятен или капель.
Дополнительные методы диагностики:
- Нанесите на место соединения аэрозоль-индикатор утечек, меняющий цвет при контакте с антифризом.
- Используйте тестер давления (стенд): установите на расширительный бачок, создайте давление 1.2–1.5 бар и отследите падение показаний.
| Признак проблемы | Возможная причина |
|---|---|
| Мокрые потёки у основания датчика | Повреждение уплотнителя, перекос при установке |
| Пузырение жидкости при работе двигателя | Недотянута резьба, трещина в корпусе |
| Падение уровня ОЖ в бачке | Хроническая микроутечка через соединение |
При обнаружении течи заглушите двигатель, слейте часть антифриза и устраните причину: замените кольцо-уплотнитель, нанесите резьбовой герметик (если допустимо производителем) или переустановите датчик с правильным моментом затяжки (обычно 15–25 Н·м). Повторите проверку после корректировки.
Сброс ошибок ECU и тестовый запуск двигателя
После замены неисправного датчика температуры охлаждающей жидкости (ДТОЖ) или устранения проблем в его цепи необходимо стереть сохранённые коды ошибок из памяти электронного блока управления (ECU). Оставшиеся ошибки могут вызывать некорректную работу двигателя, например, неправильный расчет топливной смеси или сбои в работе вентилятора охлаждения.
Для сброса ошибок ECU используйте один из двух основных методов. Первый вариант – диагностический сканер OBD-II: подключите устройство к разъёму автомобиля, выберите функцию "Стереть коды неисправностей" в меню. Второй вариант – снятие клеммы аккумулятора: отсоедините отрицательную клемму АКБ на 10-15 минут, что приведет к сбросу адаптаций ECU.
Проверка после сброса ошибок
После выполнения сброса выполните тестовый запуск двигателя по алгоритму:
- Запустите двигатель и дайте ему поработать 5-7 минут на холостом ходу.
- Контролируйте показания температуры через диагностический сканер или бортовой компьютер (при наличии).
- Проверьте реакцию системы:
- При прогреве до рабочей температуры (85-95°C) должен включиться вентилятор радиатора
- Показания должны плавно расти без резких скачков
- Совершите пробную поездку длительностью 15-20 минут, включая разные режимы работы двигателя.
После тестовой поездки повторно считайте ошибки через сканер OBD-II. Если ошибки ДТОЖ отсутствуют, а температура отображается корректно на всех режимах работы – неисправность устранена. При повторном появлении ошибки P0115-P0118 проверьте:
| Контакты разъёма ДТОЖ | Окисление, повреждение фиксатора |
| Целостность проводки | Обрывы, замыкания на массу |
| Качество антифриза | Низкий уровень, загрязнение |
Коррозия и окисление контактов датчика температуры охлаждающей жидкости – распространённая причина некорректных показаний. Грязь, влага и солевые отложения нарушают проводимость сигнала, вызывая ошибки ЭБУ двигателя.
Регулярное обслуживание клемм предотвращает ложные срабатывания вентилятора, хаотичные скачки температуры на приборной панели и неоптимальный состав топливной смеси. Затраты времени на профилактику многократно окупаются стабильной работой системы охлаждения.
Технология обслуживания контактов ДТОЖ
Необходимые материалы: электротехнический очиститель (например, Kontakt U), ватные палочки, наждачная бумага зернистостью 600-800, диэлектрическая смазка.
Пошаговая процедура
- Отсоедините минусовую клемму АКБ
- Аккуратно разъедините колодку датчика, нажав на фиксатор
- Визуально оцените состояние:
- Зелёный или белый налёт на металле
- Оплавление пластика
- Люфт контактных штырей
- Обработайте штыри и гнёзда очистителем
- При сильной коррозии:
- Аккуратно зачистите контакты наждачной бумагой
- Удалите абразивные частицы кисточкой
- Повторно распылите очиститель
- Нанесите тонкий слой диэлектрической смазки
- Плотно зафиксируйте разъём до щелчка
Периодичность: включайте проверку в регламент ТО перед зимним сезоном и после длительной эксплуатации в дождливую погоду. При появлении кода ошибок P0115-P0118 сначала осматривайте контакты.
| Проблема | Риск при игнорировании |
|---|---|
| Задиры на контактах | Прерывистый сигнал → ложные данные ЭБУ |
| Влажность в разъёме | Короткое замыкание → выход датчика из строя |
| Отсутствие смазки | Ускоренная коррозия → заклинивание колодки |
После обработки контактов выполните тест мультиметром: при +20°С сопротивление исправного датчика должно составлять 2.3-2.5 кОм. Расхождение более 15% указывает на необходимость замены элемента.
Список источников
Для подготовки материала использовались специализированные технические руководства и экспертные публикации.
Ключевые источники включают документацию производителей и профильные автомобильные издания.
- Официальные сервисные руководства автомобильных концернов (VAG, BMW, GM)
- Техническая документация производителей датчиков (Bosch, Delphi, Denso)
- Автомобильные справочники по диагностике OBD-II систем
- Профильные учебные пособия по устройству двигателей внутреннего сгорания
- Экспертные статьи в журналах "За рулем", "Авторевю"
- Видеоинструкции по диагностике от сертифицированных автомехаников
- Электронные базы данных по кодам ошибок двигателя (DTC)
