Датчики давления в шинах - что это, для чего и как выбрать
Статья обновлена: 18.08.2025
Давление в шинах критично влияет на безопасность движения, расход топлива и износ резины. Контролировать его вручную не всегда удобно.
Датчики давления (TPMS) автоматически отслеживают состояние шин и предупреждают водителя об отклонениях. Это не просто опция комфорта – система снижает риски аварий из-за спущенных колес.
Разберем принцип работы датчиков, их виды и ключевые критерии выбора для вашего автомобиля.
Принцип работы прямых и косвенных датчиков
Прямые системы (TPMS) используют физические датчики, установленные внутри каждой шины, обычно вместо вентиля или на ободе. Эти устройства непрерывно измеряют фактическое давление воздуха с помощью пьезорезистивных или емкостных сенсоров. Полученные данные передаются по радиоканалу (частота 433 МГц или 2,4 ГГц) на приемник в автомобиле, который отображает точные значения для каждого колеса на приборной панели или мультимедийном экране. Датчики питаются от встроенных батарей, срок службы которых составляет 5-10 лет.
Косвенные системы не имеют специализированных датчиков давления. Они анализируют изменение диаметра шин через штатные датчики антиблокировочной системы тормозов (ABS). При падении давления шина проседает, ее радиус уменьшается, и колесо начинает вращаться быстрее относительно других. ЭБУ ABS фиксирует разницу в скорости вращения колес и интерпретирует ее как возможную потерю давления. Для калибровки системы водитель должен самостоятельно проверять и настраивать давление, а затем инициировать сброс через меню бортового компьютера после установки правильных значений.
Сравнение технологий
| Критерий | Прямой TPMS | Косвенный TPMS |
|---|---|---|
| Точность измерений | ±0.1 бар (показывает абсолютное значение) | Определяет разницу >15% от нормы (относительные показания) |
| Диагностика колес | Идентифицирует конкретное проблемное колесо | Указывает на наличие проблемы без локализации |
| Необходимость обслуживания | Замена батарей, переустановка при смене резины | Ручная калибровка после смены давления или шин |
Ключевые преимущества прямых систем включают моментальное оповещение о потере давления, возможность мониторинга на стоянке и точность измерений. Главные недостатки – высокая стоимость компонентов и необходимость обслуживания датчиков. Косвенные системы выигрывают в цене и отсутствии дополнительных элементов в колесах, но реагируют с задержкой, требуют ручной калибровки и не работают при равномерном падении давления во всех шинах.

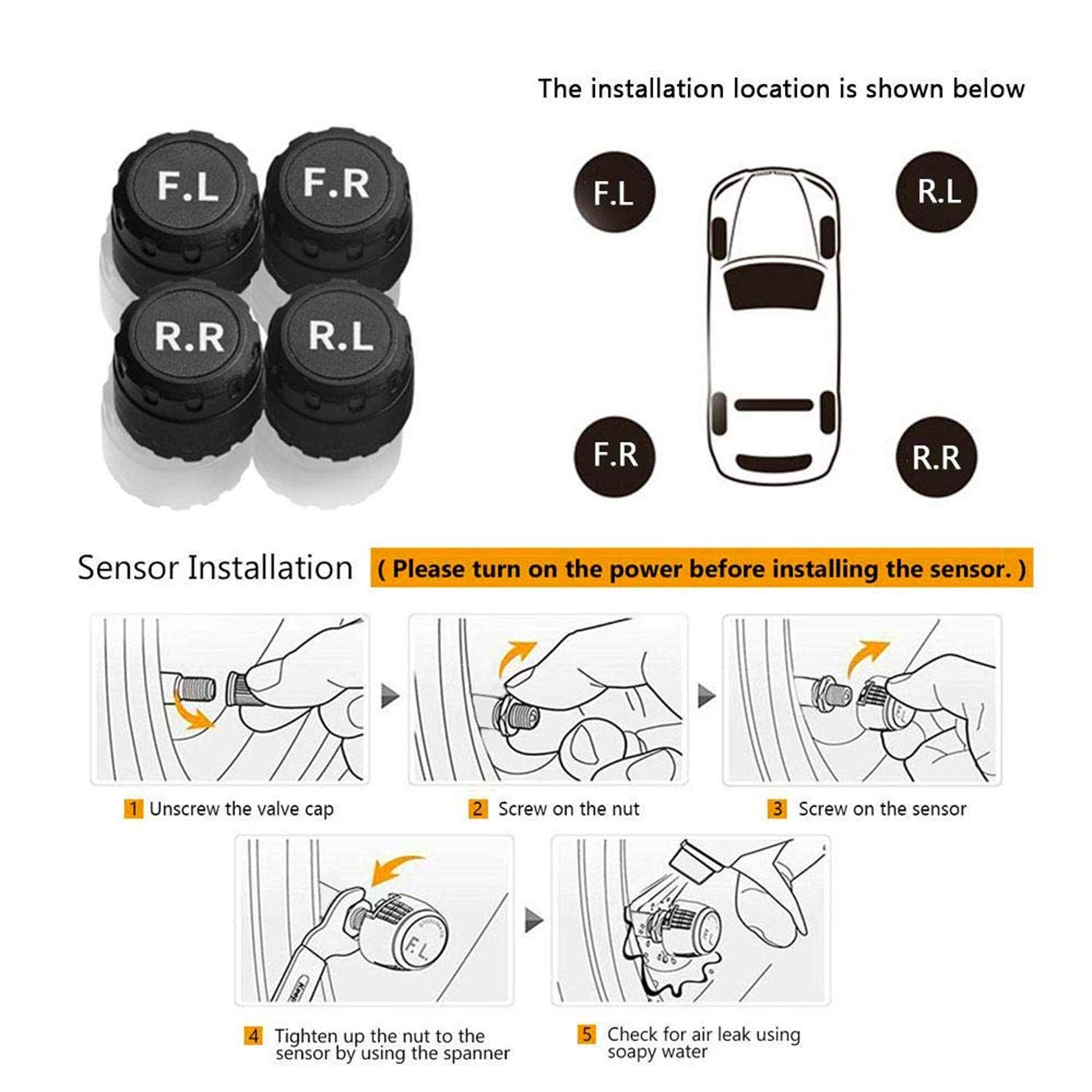

Основные компоненты системы (сенсоры, клапаны, монитор)
Система контроля давления в шинах (TPMS) функционирует благодаря слаженной работе трёх ключевых элементов. Каждый компонент выполняет строго определённую задачу для обеспечения точности измерений и своевременного оповещения водителя.
Отказ любого из этих элементов приводит к нарушению работы всей системы. Современные решения могут использовать прямые (сенсорные) или косвенные (через ABS) методы измерения, но компонентный состав прямых систем является наиболее распространённым и технологичным.

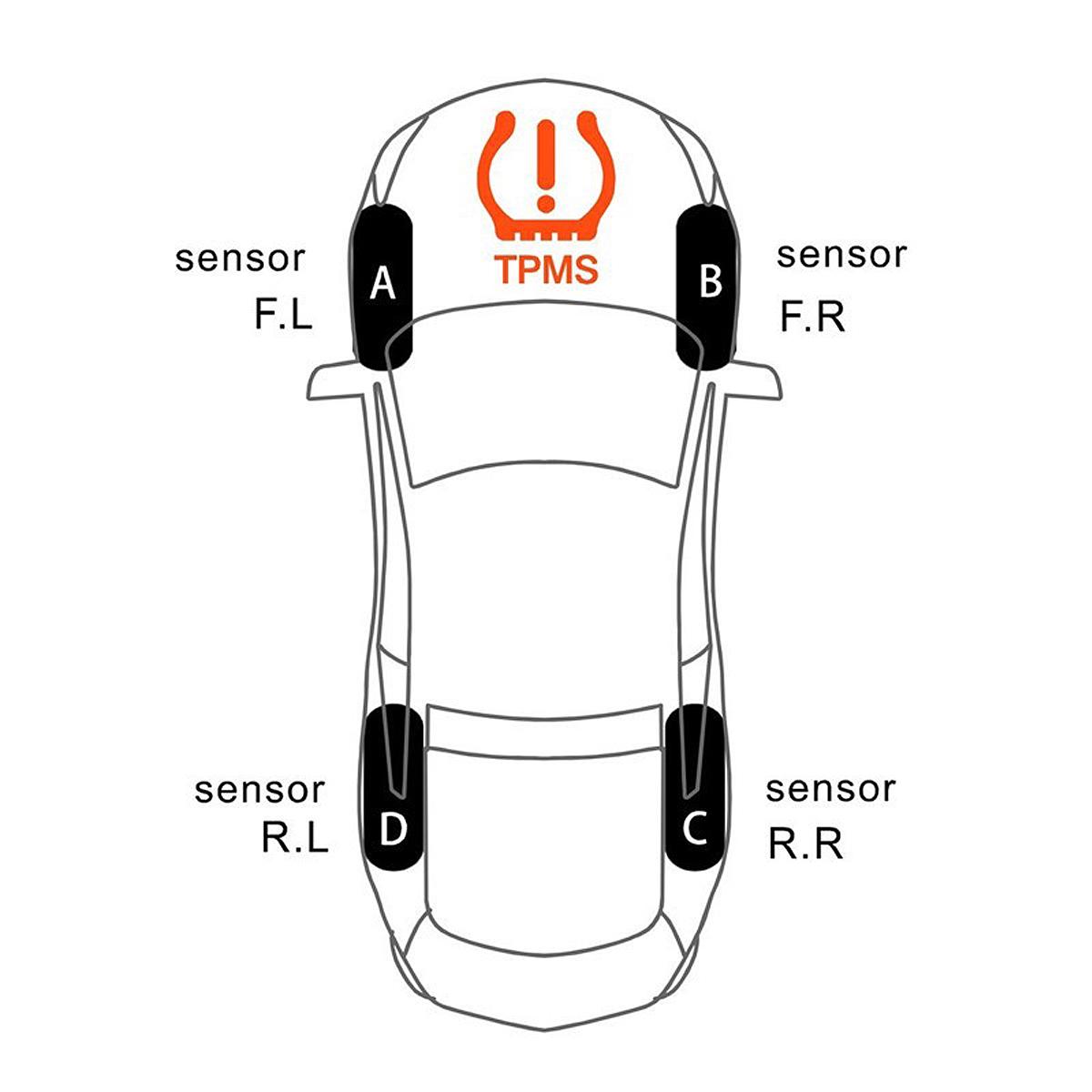

Состав системы TPMS
- Сенсоры (датчики давления): Устанавливаются внутри каждой шины на ободе вместо штатного вентиля или интегрированы с ним. Измеряют давление воздуха и температуру в реальном времени. Оснащены миниатюрной батареей (срок службы 5-10 лет) и радиопередатчиком для отправки данных на монитор.
- Клапаны (вентильные узлы): Служат физическим креплением для сенсора, обеспечивают герметичность шины и доступ для подкачки воздуха. Изготавливаются из резины (бюджетные) или металла (алюминий/латунь, устойчивы к коррозии и повреждениям). Требуют аккуратного обращения при монтаже шин.
- Монитор (приёмник/дисплей): Принимает и обрабатывает сигналы от всех сенсоров. Отображает текущие параметры давления и температуры по каждой шине на приборной панели, в бортовом компьютере или отдельном экране. При отклонении от норм подаёт визуальный/звуковой сигнал тревоги.
Как неверное давление увеличивает расход топлива
Недостаточное давление в шинах приводит к значительной деформации протектора. Пятно контакта с дорогой расширяется, увеличивая площадь трения качения. Двигателю требуется больше энергии для преодоления возросшего сопротивления, что напрямую повышает потребление горючего.
Избыточное давление, вопреки ожиданиям, тоже негативно влияет на экономичность. Шина становится излишне жесткой, центральная часть протектора чрезмерно изнашивается, а сцепление с дорогой ухудшается. Это провоцирует пробуксовку и потерю контроля, вынуждая водителя чаще корректировать скорость и интенсивнее работать педалью газа.
Ключевые механизмы влияния
- Повышенное сопротивление качению: Мягкая шина (при низком давлении) сильнее деформируется, поглощая больше энергии двигателя.
- Аэродинамические потери: Деформированное колесо (особенно при низком давлении) создает большее турбулентное сопротивление воздуху.
- Пробуксовка и потеря КПД: Ухудшенное сцепление (при высоком давлении) снижает эффективность передачи тяги на дорогу.
- Неоптимальная работа трансмиссии: Измененный радиус качения влияет на передаточные числа, заставляя двигатель работать в неэкономичных режимах.
| Давление | Влияние на расход топлива | Дополнительные последствия |
|---|---|---|
| Ниже нормы на 0.5 бар | Увеличение расхода на ~5% | Ускоренный износ плечевых зон протектора, риск перегрева шины |
| Ниже нормы на 1.0 бар | Увеличение расхода на ~10% и более | Опасность разрушения борта, ухудшение управляемости |
| Выше нормы на 0.3 бар | Увеличение расхода на ~2-4% | Снижение комфорта, износ центра протектора, риск повреждения диска |
Регулярный контроль давления с помощью TPMS или манометра позволяет поддерживать оптимальное значение, рекомендованное автопроизводителем. Это минимизирует паразитные потери энергии и обеспечивает предсказуемый расход топлива.
Роль датчиков в предотвращении аварий из-за спущенных шин
Датчики давления в шинах (TPMS) непрерывно отслеживают давление в каждой покрышке, мгновенно выявляя отклонения от нормы. Система передает водителю визуальный и звуковой сигнал при критическом падении давления, позволяя оперативно среагировать на опасную ситуацию. Это исключает движение на спущенных шинах, которое водитель может не заметить из-за постепенного снижения давления или шумовой маскировки в салоне.
Своевременное оповещение предотвращает катастрофические последствия: потерю управления при разрыве шины на высокой скорости, занос на мокром покрытии из-за уменьшенного пятна контакта, перегрев резины с риском возгорания. Система минимизирует вероятность ДТП, вызванного критическим изменением поведения автомобиля из-за недостатка давления.
Механизмы предотвращения аварий
- Контроль устойчивости: Давление влияет на площадь контакта шины с дорогой. При недостатке давления авто теряет курсовую устойчивость, особенно в поворотах.
- Сокращение тормозного пути: Недокачанные шины увеличивают тормозной путь на 10-20%, что критично в экстренных ситуациях.
- Предупреждение разрыва шины: Перегрев резины при длительном движении с низким давлением ведет к разрушению каркаса.
| Сценарий риска | Действие TPMS |
| Резкая потеря давления (прокол) | Немедленное оповещение водителя для остановки |
| Медленная утечка воздуха | Предупреждение до достижения опасного порога (обычно 25% ниже нормы) |
| Перегрев шины при движении | Снижение риска возгорания за счет раннего обнаружения |
Система косвенно влияет на безопасность через предотвращение усталостного разрушения шин: поддержание оптимального давления снижает деформацию резины, продлевая ресурс покрышек и исключая внезапные отказы. Для максимальной эффективности критически важен регулярный визуальный осмотр шин даже при исправном TPMS, так как датчики не заменяют диагностику боковых порезов или механических повреждений.
Продление срока службы шин при контроле давления
Поддержание оптимального давления в шинах напрямую влияет на равномерность распределения нагрузки на протектор. При недостаточном давлении края шины (плечевые зоны) подвергаются усиленному трению и перегреву, что вызывает ускоренный износ резины и деформацию боковин. Избыточное давление, в свою очередь, концентрирует нагрузку на центральной части протектора, сокращая площадь контакта с дорогой и увеличивая риск повреждения каркаса от ударов.
Систематический контроль с помощью датчиков TPMS позволяет мгновенно выявлять отклонения от нормы, предотвращая развитие этих негативных сценариев. Регулярная подкачка до значений, рекомендованных автопроизводителем, обеспечивает правильную форму пятна контакта шины с дорожным покрытием. Это минимизирует неравномерный износ, снижает внутреннее теплообразование в резине и исключает критические перегрузки элементов конструкции покрышки.
Ключевые преимущества для ресурса шин:
- Равномерный износ протектора
Исключение локальных зон повышенного истирания резины. - Сохранение целостности каркаса
Предотвращение разрушения корда из-за перегибов и перегрева. - Стабильность сцепных свойств
Поддержание проектной площади контакта на протяжении всего срока эксплуатации.
| Параметр | Низкое давление | Высокое давление | Норма |
|---|---|---|---|
| Износ протектора | Края (+40-60%) | Центр (+30-50%) | Равномерный |
| Температура шины | Критический рост | Умеренный рост | Номинальная |
| Риск повреждений | Разрушение боковины | Пробой корда | Минимальный |
Экономический эффект от использования TPMS проявляется в сокращении затрат на замену шин. Исследования подтверждают, что эксплуатация покрышек при постоянном давлении в пределах нормы увеличивает их ресурс на 15-25% по сравнению с бесконтрольным использованием. Особенно критичен мониторинг при сезонной смене температур, вызывающей естественное изменение давления в шинах.
Различия между оригинальными (OEM) и универсальными датчиками
Оригинальные датчики разрабатываются автопроизводителем для конкретной модели и года выпуска автомобиля. Они проходят заводское программирование, соответствуют техническим требованиям системы TPMS машины и физически подходят к штатным посадочным местам в колёсах. Их установка не требует дополнительных настроек – после монтажа система автоматически распознает сенсоры.
Универсальные (мультимарочные) датчики совместимы с различными марками автомобилей, но требуют ручной настройки параметров под конкретную модель. Для их корректной работы необходимо специальное оборудование: диагностический сканер для регистрации ID-кодов датчиков в блоке управления автомобиля и задания правильных протоколов передачи данных.
Ключевые отличия
| Критерий | OEM-датчики | Универсальные датчики |
|---|---|---|
| Совместимость | Только с указанной моделью/годом авто | Широкая (подбор по спецификациям) |
| Программирование | Предустановлено на заводе | Требуется ручная настройка |
| Монтаж | Прямая установка без адаптеров | Возможна необходимость переходных колец |
| Надёжность | Гарантированная работа с системой TPMS авто | Зависит от качества настройки и модели |
Рекомендации по выбору:
- OEM – оптимальны для гарантийных авто или при замене одного датчика
- Универсальные – выгодны при замене комплекта на возрастных автомобилях
Важно: При установке неоригинальных датчиков проверьте поддержку частоты передачи данных (315 МГц, 433 МГц и др.) и протокола (Schrader, Autel, Continental и т.д.), соответствующих вашему авто.
Совместимость датчиков с маркой и моделью вашего автомобиля
Совместимость TPMS с конкретным автомобилем – критический фактор при выборе. Датчики разрабатываются под определенные протоколы связи, частоты и программные алгоритмы производителей. Установка несовместимого устройства приведет к ошибкам системы, постоянным предупреждениям на приборной панели или полному отсутствию данных о давлении.
Производители используют разные технологические стандарты: европейские, азиатские и американские автомобили часто работают на отличающихся частотах (315 МГц, 433 МГц, 868 МГц). Кроме того, меняются протоколы связи (например, Autel, Schrader, VDO) и требования к программной интеграции с бортовым компьютером.
Ключевые параметры совместимости
Частота передачи данных
- Азия/Европа: 433 МГц (Toyota, Nissan, VW, BMW)
- США/Канада: 315 МГц (Ford, GM, Chrysler)
- Новые европейские модели: 868 МГц (Mercedes, Audi, Volvo)
Протоколы связи и бренды
| Марка авто | Типовой протокол | Распространенные OEM-поставщики |
|---|---|---|
| Ford, GM | Schrader, TRW | Schrader, Continental |
| VW, Skoda | HUF, VDO | HUF, VDO/Siemens |
| Toyota, Lexus | Pacific, Denso | Pacific, Denso |
Дополнительные требования
- Программирование ID: Новые датчики требуют регистрации уникального кода в блоке управления авто.
- Калибровка: Для гибридных систем (например, Honda) нужна синхронизация с ABS/ESP.
- Год выпуска: Рестайлинговые модели могут использовать иной стандарт чем предшественники.
Как проверить совместимость
- Используйте VIN-код автомобиля в онлайн-базах производителей датчиков (Autel, Schrader)
- Сверьте OEM-номер старого датчика (нанесен на корпусе)
- Уточните в руководстве по эксплуатации раздел «Система TPMS»
Важность частоты радиосигнала (315 МГц или 433 МГц) при выборе
Частота радиосигнала напрямую влияет на совместимость датчиков с вашим автомобилем и корректность работы системы TPMS. Большинство штатных систем рассчитаны на конкретную частоту, поэтому неверный выбор приведет к невозможности синхронизации или постоянным ошибкам. Производители редко выпускают универсальные датчики, поддерживающие оба диапазона одновременно.
Региональные стандарты диктуют предпочтительные частоты: для Северной Америки (США, Канада) характерно использование 315 МГц, тогда как в Европе, Азии и России доминирует 433 МГц. Установка датчика с "чужеродной" частотой может вызвать конфликты с электроникой автомобиля или местными сертификационными требованиями. Всегда сверяйтесь с руководством по эксплуатации ТС перед покупкой.
Ключевые аспекты выбора частоты
- Совместимость с авто: Европейские, корейские и российские модели (Lada, Renault, Kia) обычно требуют 433 МГц, американские (Ford, Chevrolet) – 315 МГц.
- Помехоустойчивость: Диапазон 433 МГц менее подвержен помехам от промышленного оборудования, но более чувствителен к погодным условиям.
- Дальность сигнала: Частота 315 МГц обеспечивает чуть большую дальность передачи данных (особенно в городе), но разница практически незаметна в штатных условиях.
| Параметр | 315 МГц | 433 МГц |
| Регион применения | США, Канада, Мексика | Европа, Россия, Азия |
| Типовые марки авто | General Motors, Chrysler, Ford | VW, BMW, Hyundai, Lada, Skoda |
| Риск помех | Выше (Wi-Fi, промышленные сети) | Ниже (но чувствителен к влажности) |
Важно: При замене штатных датчиков всегда выбирайте идентичную частоту. Для послепродажных систем (например, от Schrader или Orange) учитывайте страну-производителя устройства и рекомендации установщика. Ошибка потребует повторной покупки комплекта.
Технология передачи данных: RFID vs Bluetooth в датчиках
RFID-датчики работают на принципе пассивной радиоидентификации: считыватель в колесной арке генерирует электромагнитное поле, которое питает чип датчика и активирует передачу данных о давлении и температуре. Эта технология не требует внутренних батарей в самом сенсоре, что продлевает его срок службы, но зависит от близости к считывателю (обычно в пределах 1 метра).
Bluetooth-датчики (BLE) оснащены встроенными батареями и активно передают информацию напрямую на смартфон или бортовой компьютер через радиоканал 2.4 ГГц. Они обеспечивают большую дальность связи (до 10 м), постоянный мониторинг в реальном времени через мобильные приложения, но требуют периодической замены элементов питания (срок службы 3-7 лет).
Сравнительные характеристики
| Критерий | RFID | Bluetooth |
| Энергопитание | Пассивное (от считывателя) | Батарейное (CR1632/CR2450) |
| Дальность связи | ≤ 1 м | до 10 м |
| Интеграция | Штатные системы авто | Смартфоны/планшеты |
| Обновление данных | При движении (запуске) | Непрерывное |
| Срок службы | 10+ лет | 3-7 лет |
Ключевые преимущества RFID:
- Абсолютная автономность (не нужны батареи)
- Высокая устойчивость к погодным условиям
- Совместимость с заводскими TPMS
Преимущества Bluetooth:
- Прямая визуализация данных на личном устройстве
- Расширенные функции: история замеров, прогноз утечек
- Простая установка без профессионального оборудования
При выборе учитывайте: RFID оптимален для "невидимого" мониторинга через штатную систему, а Bluetooth предпочтителен при необходимости гибкого контроля через гаджеты и диагностического функционала. Для коммерческого транспорта чаще применяют RFID, тогда как Bluetooth популярен среди автовладельцев, ценящих интерактивность.
Одночастотные (заводские) vs многочастотные сенсоры
Одночастотные датчики используют единственный радиоканал для передачи данных на приёмник (обычно в авто). Это стандартное решение для большинства новых автомобилей. При замене или установке таких сенсоров требуется их "прописка" в бортовой системе через сервисное оборудование или штатные процедуры авто.
Многочастотные (мультичастотные) сенсоры поддерживают несколько радиодиапазонов (433 МГц, 868 МГц, 2.4 ГГц и др.). Они автоматически подстраиваются под частоту приёмника конкретного автомобиля без ручной регистрации. Это универсальное решение для замены штатных датчиков на машинах разных марок.
Сравнительные характеристики
| Критерий | Одночастотные | Многочастотные |
|---|---|---|
| Совместимость | Только с определёнными марками | Универсальная (поддержка 98% авто) |
| Установка | Требует программирования | Автоматическая адаптация |
| Цена | Ниже (от 800 руб.) | Выше (от 1 500 руб.) |
| Надёжность связи | Может терять сигнал в городах | Устойчивый сигнал благодаря смене частот |
Ключевые различия в эксплуатации:
- Одночастотные при смене колёс часто требуют повторной инициализации
- Многочастотные самостоятельно синхронизируются после перестановки шин
- Штатные датчики чувствительны к разряду батареи – замена только полным комплектом
- Универсальные сенсоры допускают замену по одному
При выборе учитывайте: для новых авто со штатной системой TPMS предпочтительны одночастотные оригинальные датчики. Для подержанных машин или при переходе с колёс на колёса оптимальны многочастотные модели – они исключают сложности с совместимостью.
Процесс профессиональной установки и калибровки датчиков
Монтаж начинается с демонтажа колеса и разбортовки шины на сервисном оборудовании. Специалист извлекает штатный вентиль, тщательно очищает зону посадки на диске, после чего устанавливает новый датчик с обязательной заменой герметизирующих прокладок и контролем момента затяжки гайки.
После монтажа шины с датчиком колесо балансируется с учетом веса сенсора, затем устанавливается на автомобиль. Датчик активируется при достижении давления 1.8-2.0 бар, после чего начинается этап программирования системы TPMS для корректной идентификации.
Ключевые этапы калибровки
- Регистрация идентификаторов: С помощью диагностического сканера:
- Подключение к OBD-II порту авто
- Поочередное считывание ID каждого датчика
- Привязка позиций (LF/RF/LR/RR)
- Адаптация системы:
Метод Процедура Применимость Автоматический Калибровка при движении >25 км/ч (15-20 минут) Азиатские/европейские авто Ручной Активация через меню бортового компьютера Премиальные бренды Магнитный Поднесение магнита к клапану по схеме производителя Американские модели - Тест-драйв и верификация:
- Контроль показаний давления на приборной панели
- Проверка отсутствия ошибок системы TPMS
- Корректировка при некорректном распознавании
Обязательно выполняется обучение запасного колеса при его наличии. Для некоторых моделей требуется прописывание датчиков через оригинальное ПО дилера с вводом VIN и параметров шин.
Когда и как менять батарейки в сенсорах давления
Срок службы батареек в датчиках давления зависит от типа элемента питания, частоты передачи данных и температурных условий эксплуатации. Обычно он составляет от 5 до 10 лет. Первым признаком разряда является появление на приборной панели ошибки системы TPMS или исчезновение показаний давления.
Для замены потребуется:
- Специальный комплект для разборки датчика
- Новая батарейка (чаще всего литиевая CR1632/CR2450)
- Скребок для очистки посадочного места
- Программатор для синхронизации с ЭБУ автомобиля
Последовательность действий:
- Демонтируйте колесо и снимите датчик с диска
- Аккуратно вскройте корпус сенсора термофеном или специнструментом
- Извлеките старую батарейку, соблюдая полярность
- Установите новый элемент питания и герметизируйте корпус
- Проверьте работоспособность на стенде перед монтажом
- После установки выполните процедуру обучения датчиков
Важно: Не пытайтесь паять контакты батареи – это может вывести сенсор из строя. При отсутствии опыта лучше обратиться в специализированный сервис.
Критерии выбора батареек:
| Параметр | Рекомендации |
| Тип | Только литиевые (не алкалиновые!) |
| Производитель | Panasonic, Maxell, Renata |
| Температурный диапазон | -40°C до +125°C |
| Срок годности | Не менее 5 лет с даты производства |
Проводите замену перед началом зимнего сезона – низкие температуры ускоряют разряд. После установки новых батареек обязательно выполните калибровку системы TPMS через сервисное меню автомобиля.
Особенности выбора датчиков для прицепов и трейлеров
Прицепы и трейлеры эксплуатируются в специфических условиях: длительные простои, повышенные нагрузки на ось, частые сцепки/расцепки с тягачом. Это требует особого подхода к выбору датчиков давления в шинах для обеспечения безопасности и предотвращения аварий из-за спущенных колес.
Отличия от легковых систем начинаются с совместимости – монитор тягача должен поддерживать распознавание датчиков прицепа. Некоторые системы требуют ручной перерегистрации датчиков при смене прицепа, другие автоматически определяют новую конфигурацию.
Критерии выбора
- Частота сигнала: Проверьте соответствие региональным стандартам (433 МГц для Европы, 315 МГц для США). Несовпадение с частотой тягача сделает систему бесполезной.
- Тип монтажа: Предпочтительны внутренние датчики – они защищены от кражи и повреждений при парковке. Для временных прицепов подойдут модели с антивандальными внешними колпачками.
- Совместимость дисплея: Если штатная система тягача не поддерживает прицепы, потребуется отдельный монитор с функцией группировки датчиков по осям.
- Батарея: Выбирайте датчики с ресурсом элемента питания от 3-5 лет. Замена батареи во внутренних моделях сложна и требует демонтажа шины.
| Параметр | Важность для прицепа | Рекомендации |
|---|---|---|
| Диапазон давления | Критично | Подбирайте датчики с верхним пределом на 20-30% выше нормы (например, до 10 бар для грузовых прицепов) |
| Ударопрочность | Высокая | Корпус из нержавеющей стали или армированного пластика для езды по грунтовым дорогам |
| Температурный мониторинг | Желательно | Обнаружение перегрева шин при длительных перевозках тяжелых грузов |
Обязательно учитывайте количество осей прицепа: для трехосных моделей требуется комплект из 6 датчиков (плюс запасное колесо). При использовании нескольких прицепов оптимальны системы с памятью на 3-5 комплектов датчиков для быстрого переключения между ними.
Для сельхозтехники и строительных трейлеров выбирайте датчики с усиленной пыле- и влагозащитой (стандарт IP67/IP68). Проверьте наличие в комплекте антикоррозийных герметиков для резьбы вентиля – это предотвращает прикипание датчиков при сезонном хранении.
Список источников
При подготовке материалов использовались авторитетные технические ресурсы, нормативная документация и экспертные публикации, гарантирующие точность информации о датчиках давления в шинах. Особое внимание уделялось актуальным стандартам безопасности и технологическим обзорам.
Основой для анализа стали специализированные автомобильные издания, данные производителей компонентов и официальные требования транспортных регуляторов. Это обеспечило комплексное рассмотрение функций, типов систем и критериев выбора оборудования.
- Техническая документация производителей TPMS (Schrader, Continental, Huf, Pacific Industrial) – спецификации датчиков, протоколы передачи данных, требования к установке
- Международные стандарты безопасности: Регламент ЕЭК ООН №141 (для РФ), FMVSS 138 (США), директива ЕС 661/2009
- Руководства по эксплуатации ведущих автопроизводителей (VAG, BMW, Toyota, Ford) – разделы о работе TPMS и замене датчиков
- Отраслевые исследования SAE International (Society of Automotive Engineers) – отчёты о развитии беспроводных сенсорных систем
- Специализированные автомобильные издания: «За рулём», «Авторевю», «ABW.BY» – сравнительные тесты и обзоры комплектов TPMS
- Методические рекомендации сертифицированных сервисных центров – процедуры программирования, калибровки и диагностики
- Экспертные публикации по автомобильной электронике (журналы «Электронные компоненты», «Автоэлектроника») – принципы работы высокочастотных сенсоров
