Гаражный монтаж пневмоподвески на ВАЗ-2107 своими руками
Статья обновлена: 18.08.2025
Владельцы ВАЗ-2107 часто стремятся улучшить комфорт и управляемость классики. Пневмоподвеска решает эти задачи, позволяя регулировать клиренс и жесткость хода.
Самостоятельный монтаж требует технических навыков и точности. Данное руководство подробно разберет этапы установки, предупредит о сложностях и поможет избежать ошибок.

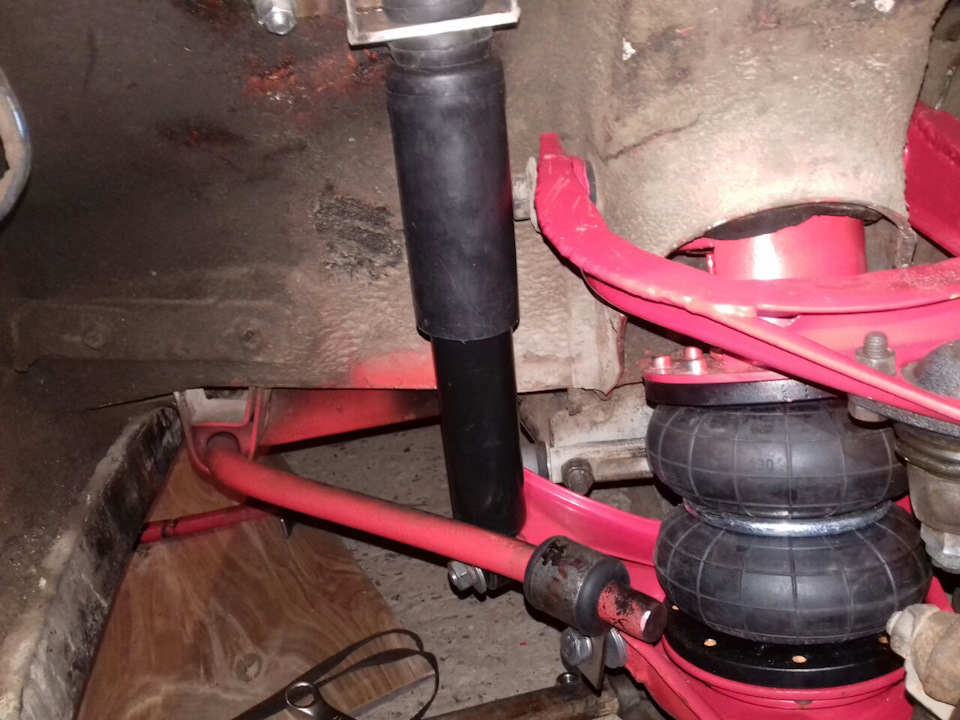

Установка пневмобаллонов вместо штатных пружин
Демонтируйте задние колеса и снимите штатные пружины, предварительно разгрузив подвеску домкратами или подставками. Освободите нижние рычаги от амортизаторов и тормозных шлангов, аккуратно отведя их в сторону для доступа к посадочным чашкам. Очистите контактные поверхности от грязи и ржавчины, уделяя внимание целостности металла.

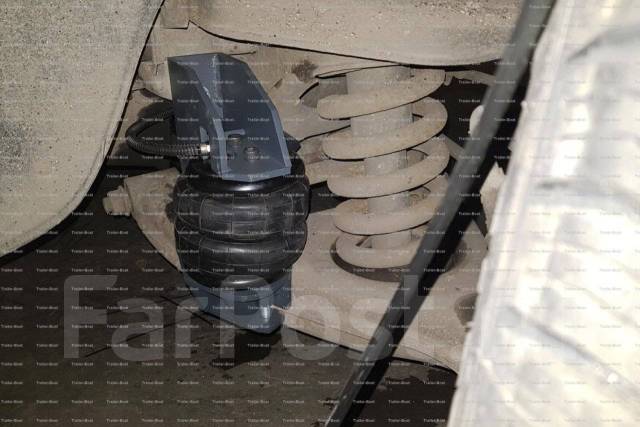

Установите нижние опорные пластины пневмобаллонов на штатные места пружин, используя заводские крепления или комплектные переходники. Проверьте соосность посадочных зон перед фиксацией, чтобы избежать перекоса. Наденьте пневмобаллоны на пластины, совместив монтажные выступы, после чего закрепите верхние чашки аналогичным образом через проставки к кузову.
Подключение и финальные работы
- Проложите воздушные магистрали от баллонов к компрессору через защитные гофры, избегая острых кромок и подвижных элементов подвески.
- Подсоедините пневмопроводы к штуцерам с помощью нейлоновых фитингов, используя герметик для резьбовых соединений.
- Зафиксируйте трубки хомутами через каждые 20-30 см, исключая провисания и трение о кузов.
Важно: Перед запуском системы выполните тестовую подачу воздуха на минимальном давлении (0.5-1 бар), контролируя раскрытие баллонов и отсутствие утечек. Проверьте ход подвески вручную, убедившись в свободном ходе штоков амортизаторов и отсутствии контакта с арками.
| Параметр | Значение |
| Рабочее давление | 3-8 бар |
| Угол установки баллона | Строго вертикально (±2°) |
| Зазор до арки | ≥ 25 мм в сжатом состоянии |
После монтажа отрегулируйте развал-схождение и протестируйте работу подвески на всех режимах давления. Убедитесь в корректной работе датчиков уровня и отсутствии дребезжания на неровностях.
Монтаж компрессора и прокладка воздушных магистралей
Определите место установки компрессора: оптимально под задним сиденьем или в багажнике. Закрепите его через резиновые демпферы для снижения вибрации, используя кронштейн из комплекта или самодельную конструкцию. Убедитесь в свободном доступе воздуха к всасывающему фильтру и отсутствии контакта с подвижными элементами кузова.
Подключите электропитание компрессора через реле к аккумулятору, используя медный кабель сечением не менее 6 мм². Обязательно установите предохранитель номиналом 30-40 А в разрыв силового провода на расстоянии 20-30 см от плюсовой клеммы АКБ. Цепь управления реле соедините с кнопками в салоне через отдельный предохранитель 5-10 А.
Прокладка воздушных магистралей
Выполняйте монтаж в следующей последовательности:
- Проложите основные воздушные магистрали от компрессора к ресиверу и пневмостойкам, используя полиуретановые трубки Ø6 мм или 8 мм
- Закрепите трубки пластиковыми хомутами через каждые 25-30 см, избегая перегибов и контакта с:
- Выхлопной системой
- Топливными магистралями
- Острыми кромками кузова
- Установите ресивер максимально близко к компрессору, зафиксировав его хомутами на раме или лонжероне
- Смонтируйте клапанный блок между ресивером и пневмоподушками, подключив:
Вход блока → Ресивер (трубка Ø6 мм) Выходы блока → Пневмостойки (трубка Ø6 мм) Управляющие провода → Контроллер подвески
Все резьбовые соединения уплотняйте фум-лентой или нитью. После монтажа обязательно проверьте герметичность системы мыльным раствором при давлении 8-10 атмосфер, уделяя внимание местам подключения штуцеров и фитингов.
Подключение электроники и тест-драйв системы
Подключите компрессор к ресиверу через пневмолинию высокого давления, используя фитинги с резьбовым герметиком. Проведите электропроводку от блока управления к компрессору, реле давления, электромагнитным клапанам на пневмостойках и датчикам уровня кузова, соблюдая схему из инструкции комплекта. Закрепите проводку стяжками вдали от подвижных элементов и источников тепла.
Выведите провода пульта управления в салон через технологическое отверстие в моторном щите, заизолировав ввод резиновым уплотнителем. Подсоедините питание блока управления к АКБ через предохранитель номиналом 30А, используя медный кабель сечением 4 мм². Заземлите блок на кузов болтовым соединением с зачисткой краски.
Проверка системы перед тест-драйвом
Порядок статического тестирования:
- Включите зажигание и проверните компрессор вручную перед первым запуском
- Запустите систему через пульт, контролируя давление в ресивере манометром
- Последовательно поднимите/опустите каждый угол кузова, проверяя:
- Отсутствие утечек воздуха при намыливании соединений
- Синхронность срабатывания клапанов
- Точность показаний датчиков уровня
- Проверьте срабатывание аварийного реле при достижении 8-10 бар
При обнаружении утечек немедленно заглушите компрессор и протяните соединения. Убедитесь в отсутствии перекосов кузова при парковке на неровной поверхности.
| Параметр | Нормальное значение | Действие при отклонении |
|---|---|---|
| Время наполнения ресивера | 2-4 минуты (до 8 бар) | Проверить компрессор и герметичность |
| Скорость подъема | 3-5 сек/угол (при 6 бар) | Осмотреть пневмомагистрали на заломы |
| Дрейф давления | Менее 0.1 бар/мин | Искать микроутечки |
После статических проверок совершите тест-драйв на ровном участке дороги со скоростью 40-60 км/ч. Проверьте реакцию подвески на неровности, отсутствие стуков и стабильность давления в системе. Обязательно протестируйте экстренное опускание при движении 5-10 км/ч для проверки устойчивости.
