Трос ручника - устройство, характеристики и замена

Статья обновлена: 18.08.2025

Ручной тормоз – критически важный элемент безопасности любого автомобиля, а его трос выступает основным передающим усилие компонентом.

Статья детально рассматривает конструкцию троса ручника, ключевые технические параметры, принцип работы и специфику процедуры замены для поддержания надежности тормозной системы.

Основные компоненты системы стояночного тормоза

Система стояночного тормоза (ручника) представляет собой механическую конструкцию, независимую от основной гидравлической тормозной системы. Её ключевая задача – надёжно удерживать автомобиль в неподвижном состоянии на стоянках, особенно на уклонах.

Работа основана на передаче усилия от рычага или педали водителя через тросы напрямую к тормозным механизмам задних колёс. Это обеспечивает дублирование функций и безопасность даже при полном отказе гидравлики.

Конструктивные элементы

• Орган управления: Рычаг (между передними сиденьями) или педаль (слева от водителя), оснащённый храповым механизмом для фиксации в рабочем положении и кнопкой разблокировки.
• Тросы ручника:
  • Главный (центральный) трос: Соединяет рычаг/педаль с уравнителем.
  • Правый и левый ответные тросы: Идут от уравнителя к тормозным механизмам соответствующих задних колёс. Защищены гибкой оболочкой (рубашкой) от грязи и коррозии.
• Уравнитель (компенсатор, коромысло): Распределяет усилие от главного троса строго поровну между правым и левым ответными тросами, обеспечивая одновременное и симметричное срабатывание тормозов.
• Регулировочный узел: Обычно гайка с контргайкой или автоматический регулятор на уравнителе/рычаге. Позволяет компенсировать вытяжку тросов и поддерживать требуемый ход рычага.
• Крепления и направляющие: Кронштейны, скобы и втулки, фиксирующие тросы и их оболочки на кузове, подвеске или элементах днища.
• Активаторы тормозных механизмов: Рычаги (накладные тормоза) или винтовые штоки (барабанные тормоза/дисковые тормоза с отдельным суппортом или интегрированным механизмом), преобразующие натяжение троса в прижимное усилие колодок к диску или барабану.

Компонент	Функция	Особенности
Орган управления	Приложение и фиксация усилия водителя	Храповой механизм, кнопка сброса
Тросы (главный и ответные)	Передача механического усилия	Гибкая стальная жила в защитной рубашке, подвержены коррозии и износу
Уравнитель	Равномерное распределение усилия	Ключевой элемент для синхронности работы колёс
Регулировочный узел	Компенсация вытяжки троса	Требует периодической проверки и регулировки

Конструктивные особенности переднего тросика ручника

Передний тросик ручника служит связующим звеном между рычагом стояночного тормоза в салоне автомобиля и механизмом распределения усилия (уравнителем) или непосредственно задними тросиками. Он имеет значительную длину, так как проходит через днище кузова от передней части салона к задней оси. Основная задача элемента – передача тягового усилия от водителя к тормозным механизмам задних колес с минимальными потерями.

Конструктивно тросик представляет собой гибкий стальной сердечник (часто свитый из множества проволок для повышения прочности на разрыв), заключенный в защитную металлическую оболочку-рубашку. Рубашка предотвращает перегибы сердечника, защищает от грязи и коррозии, а также фиксируется в точках крепления к кузову через резиновые или пластиковые втулки для гашения вибраций. На концах сердечника жестко закреплены металлические наконечники сложной формы.

Ключевые элементы и их характеристики

Конструкция переднего тросика включает несколько важных компонентов:

• Стальной сердечник – высокопрочная проволока, обеспечивающая гибкость и передачу усилия. Подвержен коррозии при повреждении оболочки.
• Защитная рубашка – витая стальная оплетка с ПВХ-покрытием или пластиковым слоем. Гарантирует свободное скольжение сердечника и защиту от агрессивной среды.
• Фиксирующие наконечники – литые или штампованные металлические элементы на концах сердечника. Имеют специфическую форму (ушко, крюк, шар) для надежного соединения с рычагом ручника и уравнителем.
• Регулировочная гайка – интегрирована в наконечник со стороны рычага для компенсации вытяжки троса при износе.
• Буферные втулки – резиновые или полиуретановые уплотнители в местах крепления рубашки к кузову. Поглощают вибрации и предотвращают перетирание.

Характеристика	Описание
Тип соединения с рычагом	Резьбовой наконечник с контргайкой для регулировки натяжения
Защита от коррозии	Оцинковка сердечника + полимерное покрытие рубашки
Крепление рубашки	Клипсы или кронштейны с резиновыми демпферами на днище кузова
Уязвимые места	Зоны изгиба у рычага и уравнителя, участки контакта с солью/влагой

Особое внимание уделено траектории прокладки: тросик проектируется с минимальными радиусами изгибов для снижения сопротивления при движении сердечника. В зонах риска (например, возле выхлопной системы) применяются дополнительные термостойкие экраны. Отказ переднего тросика полностью блокирует работу стояночного тормоза, поэтому его целостность критична для безопасности.

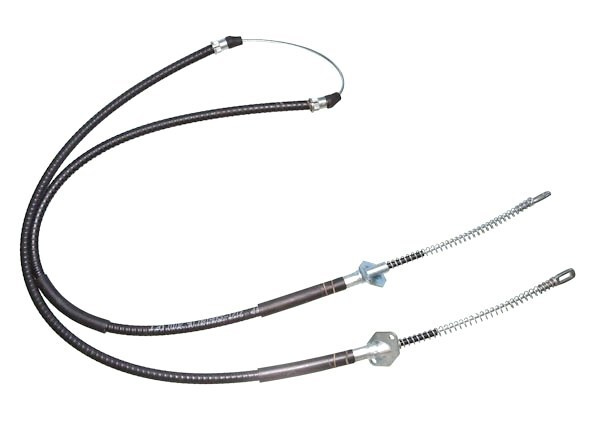

Устройство заднего ответвления тросовой системы

Заднее ответвление троса стояночного тормоза представляет собой механизм, передающий усилие от центрального троса к тормозным механизмам обоих задних колес. Оно обеспечивает синхронное срабатывание левого и правого тормозных механизмов при активации ручника.

Конструктивно данный узел состоит из уравнителя (коромысла), двух отдельных тросов, идущих к суппортам или барабанным механизмам, а также регулировочных элементов и крепежных кронштейнов. Корпус уравнителя жестко фиксируется на кузове или задней балке.

Ключевые компоненты и принцип работы

Основными элементами заднего ответвления являются:

• Уравнитель (коромысло) – металлическая пластина с тремя проушинами: центральной (для подключения основного троса) и двумя боковыми (для крепления ответных тросов колес).
• Ответные тросы – два гибких стальных троса в защитной оболочке, соединяющие уравнитель с рычагами активации тормозов на колесах.
• Регулировочные гайки – расположены на концах ответных тросов у уравнителя для компенсации вытяжки тросов.
• Фиксирующие скобы и хомуты – обеспечивают крепление оболочек тросов к кузову, предотвращая смещение.

При натяжении основного троса ручника усилие через центральную проушину передается на уравнитель. Коромысло распределяет нагрузку равномерно на оба ответных троса, синхронизируя подвод рычагов тормозных механизмов. При ослаблении ручника возвратные пружины в суппортах/барабанах сбрасывают натяжение через систему в обратном направлении.

Компонент	Функция
Уравнитель	Равномерное распределение усилия между колесами
Ответные тросы	Передача усилия к тормозным механизмам колес
Регулировочные узлы	Компенсация износа и поддержка рабочего хода
Крепежные элементы	Фиксация траектории тросов и защита от вибраций

Материалы изготовления стальных сердечников

Основным материалом для сердечников ручного тормоза служит высокоуглеродистая сталь (марки 65Г, 70, 80), обеспечивающая необходимую прочность на разрыв и сопротивление усталости. Для защиты от коррозии применяется цинковое покрытие (гальваническое цинкование), реже – омеднение или кадмирование, создающие барьерный слой против влаги и агрессивных сред.

В премиальных тросах используется нержавеющая сталь (AISI 304, AISI 316), отличающаяся повышенной стойкостью к ржавчине и длительным ресурсом. Встречаются комбинированные варианты с тефлоновым напылением на поверхности жил, снижающим трение внутри оболочки и предотвращающим заедание при экстремальных температурах или загрязнениях.

Ключевые особенности материалов

• Углеродистая сталь: баланс стоимости и прочности, требует обязательного антикоррозийного покрытия.
• Нержавеющая сталь: исключительная долговечность в условиях влажности и соли, но дороже аналогов.
• Антифрикционные покрытия (тефлон, графит): минимизируют потери усилия на трение, облегчают ход троса.

Материал	Преимущества	Недостатки
Оцинкованная сталь	Низкая цена, хорошая прочность	Риск коррозии при повреждении покрытия
Нержавеющая сталь	Абсолютная коррозионная стойкость, долгий срок службы	Высокая стоимость, ограниченная гибкость
Сталь с тефлоном	Плавный ход, защита от заклинивания	Чувствительность к механическим повреждениям покрытия

Конструкция сердечника – многожильный витой канат (обычно 7x7 или 7x19 волокон), обеспечивающий гибкость при сохранении линейной прочности. Отклонение от рекомендованных производителем материалов ведёт к обрыву троса или заклиниванию механизма, особенно в зимний период при обледенении.

Характеристики защитной оболочки-чехла

Защитная оболочка троса ручника выполняет критически важную функцию изоляции металлического сердечника от внешних воздействий. Она предотвращает прямой контакт с водой, дорожными реагентами, грязью и абразивными частицами, которые вызывают коррозию и увеличивают трение при движении троса.

Конструкция чехла напрямую влияет на плавность хода ручника и долговечность системы. Деградация оболочки (трещины, разрывы, потеря герметичности) приводит к заеданию троса, снижению эффективности торможения и необходимости преждевременной замены всего узла.

• Материал: Термостойкая резина (EPDM, неопрен) или пластик (нейлон, полипропилен) с устойчивостью к перепадам температур (-40°C...+120°C), маслам и окислению.
• Конструкция: Гофрированная (сильфонная) форма обеспечивает гибкость при сохранении защиты на изгибах. Встречаются спиральные металлические оплетки внутри стенок для сопротивления сдавливанию.
• Герметичность: Плотная посадка на наконечниках троса и фиксаторах кузова предотвращает проникновение влаги и загрязнений в канал.
• Устойчивость к деформациям: Сохраняет внутренний диаметр при изгибах и вибрациях, исключая заклинивание сердечника.
• Внутреннее покрытие: Некоторые модели имеют тефлоновый слой или графитовую смазку внутри для снижения трения сердечника.

Типы наконечников и способов их крепления

Наконечники троса ручника выполняют критически важную функцию соединения металлического троса с элементами тормозной системы или рычага. Они подвергаются высоким механическим нагрузкам при активации стояночного тормоза, поэтому их конструкция напрямую влияет на надежность и безопасность эксплуатации.

Основное различие между типами наконечников заключается в способе фиксации на тросе и методе соединения с ответными деталями (регулировочным механизмом, тормозной колодкой или рычагом привода). Каждый вариант требует специфического подхода при замене и обслуживании.

Распространенные конструкции наконечников

Цельнолитые наконечники:

• Изготавливаются методом литья или штамповки из стали
• Имеют неразъемное соединение с тросом: конец троса запрессовывается или завальцовывается в наконечник при производстве
• Особенность замены: Требуется полная замена троса в сборе при повреждении наконечника

Обжимные наконечники:

• Отдельная металлическая или полимерная втулка с проушиной
• Крепление: Трос продевается через втулку, после чего её обжимают специальным инструментом
• Особенность замены: Допускает ремонт троса без полной замены при наличии ремонтного комплекта

Резьбовые наконечники:

• Оснащены внутренней или наружной резьбой для соединения с регулировочной тягой
• Крепление к тросу: Чаще комбинированное (обжим + контровка гайкой)
• Особенность замены: Требует контроля положения регулировочной гайки при установке

Тип наконечника	Способ крепления к тросу	Метод соединения с системой
Цельнолитой	Неразъемный (запрессовка)	Палец с фиксатором, вилочное соединение
Обжимной	Деформация втулки	Скоба, шплинт, шаровой шарнир
Резьбовой	Обжим + резьбовая гайка	Резьбовая тяга, регулировочный механизм

Ключевые требования при монтаже: После замены любого типа наконечника обязательна регулировка натяжения троса и проверка хода рычага ручника. Несоосность крепления или перекос наконечника вызывают ускоренный износ и заедание троса.

Расчетная нагрузка и усилие на разрыв

Расчетная нагрузка троса стояночного тормоза определяет максимальное усилие, которое он должен выдерживать в штатных условиях эксплуатации при затягивании ручника. Эта величина рассчитывается исходя из массы автомобиля, передаточного числа рычажного механизма и необходимого коэффициента запаса для надежной фиксации на уклоне. Превышение расчетной нагрузки приводит к необратимой деформации жил или растяжению троса, что нарушает функциональность системы.

Усилие на разрыв – критический параметр, характеризующий предельную прочность троса до разрушения. Оно существенно превышает расчетную нагрузку (обычно в 3-5 раз) и тестируется при сертификации. Испытания проводятся на гидравлических стендах путем плавного увеличения усилия до обрыва образца. Минимальное усилие на разрыв регламентируется стандартами производителей (например, ISO 6898) и гарантирует отсутствие аварийного обрыва даже при экстремальном воздействии.

Факторы, влияющие на прочность

• Материал жил: высокоуглеродистая сталь (марки 70-80) с пределом прочности 1800-2200 МПа.
• Конструкция: количество проволок в сердечнике (7-19 шт.), шаг свивки, наличие противоизносного полимерного покрытия.
• Диаметр троса: стандартные значения 1.8-3.0 мм влияют на общую площадь сечения несущих жил.
• Тип оплетки: металлическая обмотка или ПВХ-чехол снижают трение, но не участвуют в силовой нагрузке.

Класс ТС	Расчетная нагрузка (кгс)	Усилие на разрыв (кгс)
Легковые (B)	120-180	600-900
Кроссоверы (SUV)	180-250	850-1200
Легкие грузовики	250-400	1300-2000

Снижение усилия на разрыв на 15% относительно нормы требует замены троса даже при отсутствии видимых повреждений. Несоответствие заявленным характеристикам приводит к обрыву при резком торможении или в условиях коррозии. При подборе аналога обязательна сверка с технической спецификацией OEM-производителя по параметрам SWL (Safe Working Load) и MBL (Minimum Breaking Load).

Стандартная длина тросов для разных моделей авто

Длина троса ручника строго регламентируется производителем и зависит от компоновки тормозной системы, габаритов автомобиля и точек крепления. Несоответствие размера приводит к некорректной работе механизма: провисанию, заеданию или невозможности заблокировать колеса. Для замены всегда требуется сверяться с технической документацией конкретной модели.

Универсальных стандартов не существует – даже в пределах одного автоконцерна параметры варьируются. Например, у седанов и универсалов одной платформы длины могут отличаться из-за разной колесной базы. Наиболее точные данные содержатся в электронных каталогах запчастей (например, ETKA, TecDoc) или мануалах по ремонту.

Примеры длин для популярных марок

• ВАЗ 2110: 1600 мм (передний трос), 1830 мм (задний левый), 1980 мм (задний правый)
• Volkswagen Golf IV: 2210 мм (оба задних троса)
• Toyota Corolla E120: 2485 мм (левый), 2530 мм (правый)
• Renault Logan: 2850 мм (единый контур для задних колес)

Модель	Левый трос (мм)	Правый трос (мм)
Ford Focus II	2340	2390
Hyundai Solaris	2285	2335
Kia Rio III	2300	2350

Важно: В полноприводных и коммерческих авто (например, Volkswagen Transporter) применяются усиленные тросы длиной до 3500 мм. Электромеханические стояночные тормоза используют короткие тяги (до 500 мм), управляемые мотором, а не тросовые системы.

Температурные режимы эксплуатации компонентов

Трос ручника функционирует в широком температурном диапазоне, подвергаясь воздействию как внешней среды, так и тепла от смежных узлов автомобиля. Основные источники тепловой нагрузки включают близость к выхлопной системе, разогрев тормозных механизмов при интенсивном использовании, а также сезонные атмосферные колебания от экстремальных морозов до летней жары.

Стальной сердечник троса сохраняет механические свойства в пределах от -40°C до +250°C, однако защитная оболочка и смазка имеют более жесткие ограничения. Полимерные элементы оболочки (ПВХ, нейлон) при длительном нагреве свыше +120°C теряют эластичность и растрескиваются, а смазка внутри рубашки выгорает или загустевает на сильном холоде, увеличивая усилие на рычаге.

Критические температурные воздействия

Эксплуатационные риски проявляются в двух сценариях:

• Перегрев:
  • Деформация пластиковых фиксаторов возле выпускного коллектора
  • Карбонизация смазки с заклиниванием троса в оболочке
  • Ускоренная коррозия из-за разрушения гидроизоляционных манжет
• Экстремальный холод:
  • Обледенение конденсата в оболочке при -25°C и ниже
  • Потеря подвижности наконечников из-за замерзания конденсата в регулировочных узлах
  • Хрупкость оболочки при механических нагрузках

Компонент	Безопасный диапазон	Критическая точка	Последствия нарушения
Стальной сердечник	-50°C...+300°C	>400°C	Отжиг металла, потеря прочности
Полимерная оболочка	-30°C...+100°C	>120°C	Оплавление, растрескивание
Консистентная смазка	-35°C...+150°C	<-40°C или >180°C	Затвердевание/выгорание

Для продления ресурса в жарком климате обязательна установка термоэкранных кожухов на участках возле выхлопа. В северных регионах применяют морозостойкие смазки (например, на силиконовой основе) и регулярную очистку узлов от реагентов, провоцирующих коррозию при перепадах температур.

Симптомы износа или повреждения тросика ручника

Основным признаком неисправности является снижение эффективности ручного тормоза. Водитель замечает, что машина начинает скатываться на уклоне даже при полностью поднятом рычаге. Требуется прикладывать значительно больше усилий для блокировки колес.

Другим характерным симптомом становится заедание или "залипание" механизма. Рычаг ручника перемещается рывками, с трудом опускается в исходное положение или не фиксируется на зубцах храповика. Иногда слышен скрип, хруст или щелчки при попытке затянуть тормоз.

Типичные проявления неисправности

• Увеличенный ход рычага - для срабатывания тормоза требуется поднимать ручник выше обычного положения.
• Самопроизвольное ослабление - зафиксированный ручник со временем ослабевает без воздействия водителя.
• Неравномерное торможение колес - при диагностике на подъемнике одно колесо блокируется, а второе продолжает вращаться.

Внешние признаки	Последствия
Видимая коррозия или расслоение оплетки	Заклинивание троса в оболочке
Обрыв нитей в местах крепления	Полный отказ тормозного механизма
Загрязнение или отсутствие смазки	Усиление трения и ускоренный износ

1. Проверка натяжения - при нормальном состоянии троса колеса блокируются на 3-5 щелчке храповика.
2. Визуальный осмотр - обязателен при появлении первых симптомов, особенно в зонах перегибов возле задних колес.

Проверка целостности защитной оболочки

Защитная оболочка (рубашка) троса ручника выполняет критически важную функцию: предохраняет стальной сердечник от прямого контакта с влагой, грязью и дорожными реагентами. Нарушение её герметичности неизбежно приводит к коррозии внутренних проволок, увеличению трения и заеданию троса, что снижает эффективность стояночного тормоза и может вызвать его полный отказ.

Визуально осмотрите всю длину оболочки, особенно в местах изгибов и креплений к кузову. Ищите глубокие трещины, расслоения резины или пластика, разрывы, вздутия и следы масляных подтёков. Обязательно проверьте состояние металлических наконечников на обоих концах рубашки – они часто ржавеют или деформируются, нарушая плотность посадки.

Методы диагностики и оценка состояния

Помимо осмотра, проведите ручную проверку гибкости: попытайтесь согнуть оболочку в нескольких точках. Чрезмерная жёсткость, скрип или хруст внутри указывают на попадание абразивов или начало коррозии сердечника. Обратите внимание на люфт оболочки в местах крепления – если она свободно болтается, защитные втулки могут быть разрушены.

Типовые дефекты и их последствия:

• Продольные трещины: Пропускают воду и грязь, ускоряя износ троса.
• Раздавленные участки: Блокируют свободное перемещение сердечника, увеличивая усилие на рычаге.
• Коррозия наконечников: Нарушает фиксацию оболочки в кронштейнах, приводит к перекосу.
• Отслоение внутреннего слоя: Создает абразивную пасту из металлической стружки, разрушающую сердечник.

При обнаружении любых повреждений защитной рубашки, даже локальных, настоятельно рекомендуется заменить трос ручника в сборе. Частичный ремонт (например, изолентой) не обеспечит долговременной герметичности и лишь отсрочит неизбежное заклинивание.

Диагностика коррозии стального сердечника

Коррозия стального сердечника троса ручника – критическая неисправность, приводящая к заеданию, снижению усилия на рычаге и полному отказу тормозной системы. Начинается с поверхностного окисления, распространяясь вглубь жил, что провоцирует разрушение структуры и потерю гибкости. Основные зоны риска – участки под защитной оболочкой в местах скопления влаги или повреждения полимерного покрытия.

Ранняя диагностика затруднена скрытым расположением сердечника, но ключевыми симптомами являются:

• Рывки при движении рычага – заедание в оболочке из-за ржавчины.
• Неполный возврат ручника – следствие деформации корродированных участков.
• Повышенное усилие для затяжки – трение окислов о внутреннюю поверхность рубашки.
• Видимая ржавчина на концах троса – признак прогрессирующей коррозии внутри.

Методы точной проверки

Для подтверждения коррозии выполните:

1. Визуальный осмотр – демонтируйте трос, оцените равномерность движения сердечника при ручном вытягивании.
2. Тест на изгиб – согните демонтированный трос: корродированные участки сохраняют деформацию или крошатся.
3. Контроль длины – ржавчина увеличивает диаметр жил, сокращая рабочую длину сердечника на 3-5%.

При выявлении коррозии замените трос целиком: частичная очистка не восстановит прочность. Для профилактики обрабатывайте новые детали антикоррозийной смазкой и проверяйте герметичность пыльников.

Степень коррозии	Признаки	Действия
Начальная	Точки ржавчины на концах	Очистка + смазка (временное решение)
Средняя	Заедание при плавном движении рычага	Обязательная замена
Критическая	Обрыв жил, клин троса	Немедленная замена + проверка механизмов суппорта

Тестирование плавности хода в оболочке

Проверка плавности перемещения троса внутри защитной оболочки – критически важный этап диагностики ручного тормоза. Отсутствие заеданий или рывков напрямую влияет на корректность срабатывания механизма и равномерность распределения усилия на задние колодки. Тестирование выполняется при снятом тросе с рычага ручника и суппортов для исключения сторонних факторов.

Зафиксируйте оболочку неподвижно, затем плавно вытягивайте и отпускайте металлический трос, наблюдая за характером его движения. Идеальное скольжение должно быть равномерным, бесшумным, без малейшего сопротивления по всей длине. Особое внимание уделите зонам изгибов возле кузовных отверстий и направляющих втулок, где чаще возникают проблемы.

Ключевые критерии оценки

• Равномерность усилия: на всех участках хода требуется одинаковое тянущее усилие.
• Отсутствие заклиниваний: трос не должен "зависать" в промежуточных положениях.
• Тишина работы: скрипы, хруст или щелчки указывают на коррозию или загрязнение.
• Полный возврат: после отпускания трос обязан самостоятельно возвращаться в исходную позицию.

При обнаружении любых отклонений (рывки, повышенное трение, неполный возврат) трос подлежит обязательной замене. Игнорирование дефектов приведет к:

1. Неполному растормаживанию колес
2. Ускоренному износу колодок и дисков
3. Обрыву троса при экстренном использовании ручника

Симптом при тесте	Вероятная причина
Тугое перемещение на прямом участке	Коррозия сердечника, отсутствие смазки
Заклинивание в местах изгибов	Деформация оболочки, разрушение внутренней оплетки
Рывки с металлическим скрежетом	Обрыв проволок сердечника
Неполный возврат в исходное положение	Загрязнение, коррозия или потеря эластичности направляющих втулок

Оценка состояния регулировочного механизма

Тщательно осмотрите регулировочную гайку и контргайку на резьбовой части троса или кронштейна. Ищите признаки сильной коррозии, которая может заклинить гайку или повредить резьбу. Проверьте, не деформирована ли гайка, не сорваны ли ее грани, что затруднит или сделает невозможным регулировку. Убедитесь в отсутствии трещин на металлических компонентах кронштейна или фиксаторах.

Оцените состояние резиновых или пластиковых пыльников (если они предусмотрены конструкцией), защищающих резьбу и место входа троса в оболочку от грязи и влаги. Разрывы, отсутствие или затвердевание пыльника ускоряют износ резьбы и коррозию. Проверьте целостность и упругость возвратных пружин механизма, обеспечивающих ослабление троса при отпускании рычага ручника.

Ключевые элементы для проверки и возможные проблемы

• Резьба регулировочной гайки и шпильки/троса: Загрязнение, коррозия, повреждение витков (смятие, срыв).
• Корпус кронштейна/фиксатора: Трещины, деформации, надежность крепления к кузову.
• Пыльники: Наличие, целостность, эластичность.
• Пружины: Целостность (отсутствие разрывов), упругость (не растянуты ли), правильность установки.
• Фиксатор контргайки: Надежность фиксации, отсутствие деформации.

Признак проблемы	Возможная причина	Последствие
Гайка не проворачивается	Сильная коррозия резьбы, деформация гайки/резьбы, засорение	Невозможность регулировки ручного тормоза
Гайка проворачивается слишком легко, не фиксируется	Сорвана резьба на гайке или шпильке, поврежден фиксатор контргайки, отсутствует контргайка	Самоослабление регулировки, неработоспособный ручник
Пыльник поврежден или отсутствует	Механическое повреждение, старение резины	Ускоренная коррозия и загрязнение резьбы, заклинивание
Пружина порвана, отсутствует или растянута	Усталость металла, механическое повреждение, неправильная установка	Трос не ослабляется полностью, подтормаживание, ускоренный износ колодок/дисков
Трещина на кронштейне	Вибрация, удар, усталость металла	Ненадежное крепление механизма, риск поломки

Проверьте свободный ход регулировочной гайки: она должна перемещаться по резьбе без значительных усилий и заеданий, но при затягивании обеспечивать четкую фиксацию. После затягивания контргайки положение регулировочной гайки не должно самопроизвольно меняться. Любые обнаруженные дефекты (сорванная резьба, треснувший кронштейн, порванный пыльник, сломанная пружина) указывают на необходимость замены соответствующего компонента или всего регулировочного узла в сборе, даже если сам трос кажется целым.

Инструменты для самостоятельной замены комплектующих

Замена троса ручника требует тщательной подготовки инструментария. Отсутствие необходимых приспособлений существенно усложнит процесс и может привести к повреждению смежных узлов. Все инструменты должны быть проверены на исправность перед началом работ.

Обязательно используйте средства индивидуальной защиты: перчатки и очки. Учитывайте конструктивные особенности вашего автомобиля – некоторые модели потребуют специфического инструмента для доступа к креплениям троса или демонтажа элементов интерьера.

Основной набор инструментов

• Набор рожковых и накидных ключей – для откручивания контргаек, крепежных болтов кронштейнов
• Торцевые головки с воротком – демонтаж креплений под днищем авто
• Домкрат и страховочные подставки – для безопасного подъема и фиксации автомобиля
• Плоскогубцы/пассатижи – работа со стопорными кольцами и фиксаторами
• Молоток – аккуратная рихтовка закисших элементов

Специализированный инструмент	Назначение
Съемник стопорных колец	Демонтаж пружинных фиксаторов барабанных механизмов
WD-40 или аэрозольная смазка	Обработка закисших резьбовых соединений
Диэлектрическая смазка	Обработка точек крепления нового троса

1. Щетка по металлу – очистка крепежных поверхностей от коррозии
2. Фонарь – освещение рабочей зоны под автомобилем
3. Диагностический сканер – для моделей с электронным стояночным тормозом (требует перевода в сервисный режим)

Подготовка автомобиля к ремонтным работам

Обеспечьте неподвижность автомобиля, поставив его на ровную площадку и активировав стояночный тормоз. При повреждённом тросе используйте противооткатные упоры под колёса, расположенные по диагонали от заменяемого элемента. Переведите коробку передач в положение "Паркинг" (для АКПП) или включите первую передачу (для МКПП).

Демонтируйте декоративные панели в зоне тоннеля между передними сиденьями для доступа к механизму ручника. Проверьте наличие необходимых инструментов: набор ключей, пассатижи, съёмники стопорных колец, домкрат и подставки. Подготовьте ветошь и проникающую смазку WD-40 для обработки закисших соединений.

Критические этапы подготовки

1. Безопасность
   • Отсоедините минусовую клемму аккумулятора
   • Наденьте защитные очки и перчатки
2. Доступ к компонентам
   • Поддомкратьте автомобиль и снимите колесо со стороны замены
   • Очистите грязь вокруг регулятора на суппорте
3. Документирование
   • Сфотографируйте схему подключения троса к рычагу
   • Пометьте ориентацию фиксирующих пластин маркером

Элемент	Требования к подготовке
Тяга ручника в салоне	Отпустите ручник на 3-4 щелчка для ослабления натяжения
Крепёжные клипсы	Обработайте проникающей смазкой за 10 минут до демонтажа
Трос в гофре	Проверьте целостность защитного кожуха

Важно: При замене задних тросов на моделях с барабанными тормозами предварительно снимите тормозные барабаны и ослабьте регулятор зазора. Для дисковых тормозов проверьте состояние направляющих суппорта.

Обеспечение безопасности при подъеме машины

Перед подъемом автомобиля для замены троса ручника убедитесь, что поверхность площадки ровная, твердая и не имеет уклонов. Заблокируйте колеса противоположной оси противооткатными башмаками или крупными упорами, чтобы предотвратить самопроизвольное движение. Отключите двигатель и активируйте стояночный тормоз (если трос еще функционирует частично).

Установите рычаг коробки передач в положение "P" (для АКПП) или включите первую/заднюю передачу (для МКПП). Снизьте риск травмирования: уберите из салона посторонние предметы, предупредите окружающих о начале работ, наденьте защитные очки и перчатки. Проверьте исправность домкрата и подставок – они должны соответствовать весу автомобиля и не иметь повреждений.

Ключевые этапы безопасного подъема

Контрольная последовательность действий:

1. Найдите штатные точки подъема (указаны в руководстве авто) – домкрат должен упираться только в них.
2. Поднимите автомобиль поэтапно: сначала на 5-7 см, проверьте устойчивость, затем на необходимую высоту.
3. Обязательно установите страховочные подставки под несущие элементы кузова перед началом работ. Домкрат – только для подъема, не для фиксации!
4. Проверьте устойчивость конструкции: покачайте авто руками с умеренным усилием перед тем как залезать под него.

Типичные ошибки и риски:

Ошибка	Последствие	Профилактика
Подъем на рыхлом грунте/асфальте в жару	Просадка опоры, опрокидывание	Использовать стальные плиты под домкрат/подставки
Работа только на домкрате без подставок	Травмы при соскальзывании гидравлики	Дублерные опоры обязательны
Игнорирование точек подъема	Повреждение порогов/топливных линий	Свериться с мануалом перед подъемом

Дополнительные меры предосторожности:

• Не оставляйте инструменты под кузовом – вибрация может вызвать их падение.
• Избегайте резких ударов при откручивании крепежа – это может нарушить баланс.
• При длительных работах периодически контролируйте положение домкрата и подставок.

Определение совместимости запчастей по VIN

VIN-код автомобиля содержит уникальную информацию о производителе, модели, годе выпуска и комплектации транспортного средства. Для подбора троса ручника этот идентификатор является ключевым инструментом, так как конструкция стояночного тормоза может существенно отличаться даже в пределах одного модельного ряда.

Использование VIN исключает ошибки при выборе запчасти, поскольку учитывает специфику модификации: тип кузова (седан, универсал), особенности тормозной системы, длину троса и конструкцию наконечников. Это особенно критично для современных автомобилей, где ручник может быть механическим или электронным.

Алгоритм подбора по VIN

1. Поиск VIN – найдите 17-значный код на табличке в проёме водительской двери, под капотом или в ПТС.
2. Использование каталогов – введите VIN в поисковую систему онлайн-магазина (exist.ru, emex.ru) или предоставьте код менеджеру в автомагазине.
3. Верификация параметров – сверьте характеристики предлагаемой запчасти с вашим авто:
   • Тип привода (передний/задний)
   • Диаметр и шаг резьбы наконечников
   • Общая длина троса

Символы VIN	Значение для подбора троса
4-8 позиции	Определяют модель, тип кузова и базовую конструкцию тормозов
10 позиция	Указывает год выпуска (релевантно для рестайлингов)
11 позиция	Завод-изготовитель (влияет на спецификацию комплектующих)

Важно: при отсутствии VIN используйте альтернативные параметры – модель двигателя, код кузова (например, BW0 для VW Golf) или каталожный номер старого троса. Всегда проверяйте совпадение крепёжных элементов на схеме в каталоге.

Демонтаж декоративных элементов салона у рукоятки

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с включенной передачей (или режимом "Паркинг" для АКПП), а под колеса установлены противооткатные упоры. Снимите клеммы с аккумулятора для предотвращения коротких замыканий при случайном контакте с проводкой. Подготовьте пластиковый монтажный инструмент во избежание повреждения обивки.

Тщательно изучите конструкцию панели вокруг рукоятки ручного тормоза: определите тип креплений (клипсы, винты, защелки), расположение скрытых элементов фиксации и последовательность разборки. Очистите зону вокруг рукоятки от мусора – мелкие частицы могут попасть в механизм или поцарапать пластик при демонтаже.

Пошаговый процесс снятия элементов

1. Аккуратно подденьте пластиковой лопаткой боковые накладки рукоятки ручника, начиная от задней части. Прикладывайте усилие равномерно, чтобы не сломать клипсы.
2. Снимите декоративную рамку основания рукоятки, открутив крепежные винты (если присутствуют) Torx T15 или T20, обычно скрытые под резиновыми заглушками.
3. Отсоедините разъемы подсветки и электронных систем (при их наличии), нажав на фиксаторы коннекторов. Не тяните за провода!

При демонтаже кожуха тоннеля пола выполните следующие действия:

• Сдвиньте передние сиденья максимально вперед для доступа к задним креплениям.
• Извлеките заглушки крепежных болтов по периметру консоли пластиковым инструментом.
• Выкрутите винты крепления кожуха (обычно 8-10 шт.) крестовой отверткой или торцевой головкой на 10 мм.

Элемент	Тип крепежа	Инструмент
Накладки рукоятки	Пластиковые клипсы	Монтажная лопатка
Декоративная рамка	Винты + скрытые защелки	Отвертка Torx T20
Кожух тоннеля	Болты + резиновые уплотнители	Головка на 10 мм

После извлечения кожуха осмотрите зону крепления троса ручника – убедитесь в отсутствии препятствий для доступа к регулировочному механизму. Сложите демонтированные детали в порядке разборки, фиксирующие клипсы поместите в отдельный контейнер. Не допускайте попадания смазочных материалов на обивку – это может вызвать появление пятен.

Отсоединение тросика от рычага ручного тормоза

Ослабьте регулировочную гайку натяжения троса, расположенную под рычагом ручника, чтобы сбросить натяжение. Полностью опустите рычаг тормоза в исходное положение – это обеспечит свободный ход троса и упростит демонтаж.

Найдите место крепления наконечника троса к рычагу. Обычно он фиксируется металлическим шплинтом, стопорной шайбой или зажимной пластиной. Внимательно осмотрите тип крепления перед началом работ.

Порядок демонтажа

1. Снимите декоративную накладку салона вокруг основания рычага, открутив крепежные винты или отщелкнув клипсы
2. Зафиксируйте рычаг в опущенном состоянии с помощью стяжки или проволоки
3. Ослабьте контргайку и накидную гайку натяжителя (если не сделали ранее)
4. Выньте стопорный элемент:
   • Для шплинта – разожмите усики пассатижами и выбейте его пробойником
   • Для стопорной шайбы – подденьте отогнутые края отверткой
   • Для зажимной пластины – открутите крепежный болт
5. Оттяните наконечник троса в сторону от кронштейна рычага
6. Снимите пыльник и извлеките наконечник из посадочного гнезда

Важно: При демонтаже избегайте резких перегибов троса. Если наконечник закис, обработайте соединение проникающей смазкой WD-40 за 10-15 минут до снятия. Проверьте состояние втулок в месте крепления – при наличии трещин или деформации их необходимо заменить.

Тип крепления	Инструмент для демонтажа	Особенности
Шплинт	Плоскогубцы, пробойник	Требует полного удаления фиксатора
Стопорная шайба	Отвертка с плоским жалом	Одноразовый элемент, замена обязательна
Зажимная пластина	Головка на 10-13 мм	Повторное использование после проверки на деформацию

Ослабление регулировочной гайки под днищем авто

Для доступа к регулировочному узлу установите автомобиль на эстакаду, смотровую яму или поднимите на подъёмнике, обеспечив устойчивое положение и исключив случайное движение. Обязательно зафиксируйте колёса противооткатными башмаками и включите первую передачу (или режим "Park" для АКПП) в дополнение к стояночному тормозу.

Найдите регулировочный узел, расположенный на уравнителе троса ручника в центральной части днища. Он представляет собой резьбовую тягу с двумя контргайками (основной регулировочной и стопорной), соединяющую концы правого и левого тросов. Очистите резьбу тяги и гайки от грязи и коррозии с помощью металлической щётки и WD-40 для предотвращения повреждения.

Порядок ослабления гайки

1. Ослабьте стопорную гайку: Используя два рожковых ключа соответствующего размера (чаще всего 13 мм), удерживайте регулировочную гайку от проворачивания одним ключом. Вторым ключом вращайте стопорную гайку против часовой стрелки, пока она не отойдёт от регулировочной.
2. Ослабьте регулировочную гайку: Продолжая фиксировать регулировочную гайку первым ключом, вторым ключом вращайте её против часовой стрелки. Цель – сдвинуть гайку вдоль тяги, увеличивая длину троса (ослабляя его натяжение). Проворачивайте до тех пор, пока натяжение троса не станет минимальным.
3. Проверьте свободный ход: Убедитесь, что оба троса ручника (правый и левый) свободно перемещаются в оболочках руками без заеданий. Если движение затруднено, может потребоваться замена троса.

После ослабления гаек можно приступать к отсоединению тросов от уравнителя или от тормозных механизмов задних колёс для их замены. Ослабление регулировочного узла – обязательный этап, обеспечивающий достаточный люфт для демонтажа старых тросов и корректной установки новых.

Снятие креплений вдоль кузовных элементов

После обеспечения доступа к тросу ручного тормоза под днищем автомобиля приступают к демонтажу креплений, фиксирующих оболочку троса к кузовным элементам. Эти крепления обычно представляют собой металлические скобы или пластиковые клипсы, расположенные через равные промежутки вдоль трассы прокладки троса. На данном этапе критически важно запомнить или сфотографировать их точное расположение для корректной обратной сборки.

Для откручивания крепежных элементов потребуется набор гаечных ключей или головок (чаще всего размером 10-13 мм), а также плоскогубцы или кусачки для снятия пластиковых стопорных клипс. Резьбовые соединения обработайте проникающей смазкой за 10-15 минут до откручивания, особенно при наличии коррозии. Действуйте аккуратно, чтобы не повредить резьбовые втулки, приваренные к кузову.

Порядок демонтажа

1. Определите тип крепежа на каждом участке:
   • Болтовые соединения со скобами
   • Пружинные стальные хомуты
   • Пластиковые клипсы защелкивающегося типа
2. Ослабляйте крепления последовательно от салонного модуля ручника к задним колесам
3. Снимайте фиксаторы целиком, не допуская их деформации
4. Проверяйте состояние резиновых демпферов в местах контакта с кузовом (при наличии)

Тип крепления	Инструмент	Особенности
Болт со скобой	Трещоточный ключ, вороток	Удерживайте скобу от проворачивания
Пластиковая клипса	Плоская отвертка, кусачки	Не прилагать избыточное усилие - ломаются
Пружинный хомут	Плоскогубцы с длинными губками	Сжимать ушко хомута строго перпендикулярно

Важно: При обнаружении проржавевших или поврежденных креплений подготовьте замену перед установкой нового троса. Пропуск даже одного фиксатора приведет к вибрациям и ускоренному износу тросовой оболочки. Особое внимание уделите участкам возле топливных магистралей и тормозных трубок - избегайте их смещения при демонтаже.

Отключение уравнителя тросов на задней оси

Отсоединение уравнителя необходимо при замене поврежденных тросов ручного тормоза, регулировке системы или ремонте тормозных механизмов задних колес. Уравнитель распределяет усилие от рычага между левым и правым тросом, обеспечивая синхронное срабатывание тормозов.

Перед началом работ зафиксируйте автомобиль противооткатными упорами, поднимите заднюю часть домкратом и установите на надежные подставки. Снимите задние колеса для доступа к тормозным узлам. Ослабьте регулировочную гайку натяжения основного троса в салоне возле рычага ручника.

Процедура демонтажа

1. Очистите от грязи место крепления уравнителя на задней балке или кузове автомобиля.
2. Найдите фиксаторы-защелки (усики) на пластине уравнителя, удерживающие наконечники тросов.
3. Плоскогубцами аккуратно сожмите усики с каждой стороны и выведите наконечники тросов из пазов пластины.
4. Отсоедините все три троса: центральный (от рычага) и два боковых (к тормозным механизмам колес).

Важно: При сильной коррозии обработайте соединения проникающей смазкой WD-40 за 10-15 минут до демонтажа. Не прикладывайте чрезмерное усилие – пластина уравнителя может деформироваться.

Тип крепления	Особенности отключения
Пластина с прорезями	Требует сжатия фиксаторов плоскогубцами
Рычажный механизм	Отсоединяется через шплинты или стопорные кольца

После отключения проверьте состояние тросов: заедание в оболочке или обрыв нитей требуют обязательной замены. Перед установкой новых элементов смажьте наконечники графитовой смазкой для плавности работы.

Извлечение тросиков из направляющих скоб

После отсоединения тросов от рычага ручного тормоза и уравнителя необходимо аккуратно извлечь их из направляющих скоб, закрепленных на кузове или элементах подвески. Скобы удерживают тросики в строго заданном положении, предотвращая их перегибы и контакт с подвижными деталями шасси.

Каждая скоба фиксируется одним или несколькими болтами, которые требуется открутить ключом подходящего размера. Резьбовые соединения часто подвержены коррозии – обработайте их проникающей смазкой за 10-15 минут до демонтажа. При наличии пластиковых клипс или хомутов осторожно подденьте их отверткой, избегая поломки крепежа.

Порядок демонтажа

1. Очистите зону вокруг скоб от грязи металлической щеткой.
2. Выкрутите крепежные болты, удерживающие скобы (обычно 10-13 мм).
3. Снимите резиновые противошумные втулки, если они установлены в местах прохода троса через кузов.
4. Проверьте состояние направляющих: деформированные или проржавевшие скобы подлежат замене.

Тип крепления	Инструмент	Особенности
Болтовое	Рожковый ключ	Обработать резьбу WD-40 при закисании
Пластиковая клипса	Плоская отвертка	Поддевать в точке замка
Хомут	Кусачки/отвертка	Требует замены при повреждении

Важно: Не тяните трос за оболочку – прикладывайте усилие только к металлическому наконечнику. Если тросик заклинил в скобе, используйте молоток и выколотку из мягкого металла, аккуратно выбивая его по оси движения. Запрещается резко изгибать трос – это разрушает оплетку и внутренние нити.

После извлечения осмотрите направляющие каналы скоб – заусенцы или ржавчина на внутренней поверхности приведут к ускоренному износу нового тросика. При необходимости обработайте отверстия круглым надфилем и нанесите графитовую смазку перед установкой.

Отсоединение наконечников от суппортов

После обеспечения доступа к суппорту заднего тормоза необходимо визуально идентифицировать точку крепления наконечника троса ручника. Наконечник обычно вставляется в рычаг механизма стояночного тормоза суппорта и фиксируется пружинным стопорным кольцом ("усом") или зажимом. Тщательно очистите зону вокруг крепления от грязи и ржавчины для предотвращения осложнений.

Захватите корпус фиксатора (стопорное кольцо) тонкогубцами или специальными острогубцами. Плавно сожмите "усы" фиксатора, одновременно подтягивая его вдоль оси троса в сторону от суппорта. Избегайте резких движений и чрезмерного усилия, чтобы не сломать хрупкий стопор. При сильном закисании допускается аккуратное применение проникающей смазки WD-40.

Ключевые шаги операции

1. Найдите стопорное кольцо ("ус") на наконечнике троса в месте его соединения с рычагом суппорта.
2. Зафиксируйте "усы" стопора тонкогубцами, сожмите их до выхода из посадочного паза.
3. Потяните стопорное кольцо по направлению от суппорта, освобождая наконечник троса.
4. Извлеките наконечник троса из гнезда рычага ручного тормоза суппорта.

Важно: Не прикладывайте усилие к самому тросу – воздействуйте только на стопорный элемент. При работе с парными суппортами (левым/правым) помечайте тросы, чтобы избежать путаницы при установке. Осмотрите посадочное отверстие в рычаге суппорта на предмет деформаций и задиров.

Тип крепления	Инструмент	Риски
Пружинное стопорное кольцо ("ус")	Тонкогубцы, острогубцы	Поломка "уса", застревание кольца
Разрезной пружинный зажим	Плоская отвертка, съемник стопоров	Деформация зажима, соскальзывание инструмента

Если стопорное кольцо разрушено или не поддается демонтажу, его необходимо аккуратно разрушить кусачками, предварительно зафиксировав рычаг суппорта от резкого смещения. Все демонтированные стопорные элементы подлежат обязательной замене на новые во время сборки.

Сравнение старой и новой деталей перед установкой

Перед монтажом нового троса ручного тормоза критически важно выполнить детальное сравнение со снятым элементом. Это исключает ошибки совместимости и гарантирует корректную работу системы после замены.

Убедитесь, что обе детали находятся в чистом состоянии – остатки грязи или коррозии на старом тросе могут исказить результаты осмотра. Проводите визуальную и тактильную проверку при хорошем освещении.

Ключевые параметры для сверки

• Длина троса: Измерьте рулеткой общую протяженность и расстояние между фиксирующими наконечниками. Расхождения более 3-5 мм недопустимы.
• Конфигурация наконечников: Сравните форму, угол изгиба и диаметр металлических оконечников. Особое внимание – зоне крепления к рычагу и механизму суппорта.
• Тип и расположение фиксаторов: Проверьте совпадение резиновых демпферов, стопорных колец и пластиковых направляющих втулок по количеству и посадочным местам.

Параметр	Старый трос	Новый трос
Состояние оплетки	Растрескивание, коррозия	Гладкая поверхность без дефектов
Подвижность сердечника	Заедания, повышенное трение	Легкое перемещение в оплетке
Резьбовые элементы	Деформированные витки, следы срыва	Четкая резьба, отсутствие повреждений

Обязательно проверьте плавность хода внутреннего сердечника – новый трос должен двигаться без малейшего заклинивания. Если при сгибании рукой ощущается сопротивление или рывки – деталь бракована.

1. Совместите оба троса параллельно, фиксируя их в зоне наконечников.
2. Проконтролируйте идентичность изгибов в местах предполагаемой прокладки (возле топливного бака, балки).
3. Удостоверьтесь в совпадении резьбы регулировочной тяги и длины оголенного участка сердечника.

Не игнорируйте даже незначительные отклонения – установка несоответствующей детали приведет к преждевременному износу или отказу стояночного тормоза.

Смазка сердечника графитовой смазкой

Графитовая смазка является оптимальным выбором для обработки сердечника троса ручного тормоза благодаря своим специфическим свойствам. Она сохраняет пластичность в широком диапазоне температур (от -20°C до +70°C), не вымывается водой и создает устойчивую антифрикционную пленку на поверхности стальных нитей.

Нанесение смазки производится после полной очистки сердечника от старой засохшей смазки, коррозии и грязи. Трос промазывается по всей длине равномерным слоем, особое внимание уделяется зонам изгиба у направляющих втулок и наконечников. Излишки удаляются ветошью для предотвращения налипания пыли.

Ключевые преимущества и особенности

• Защита от коррозии: графит образует барьер для влаги
• Снижение трения: частицы графита работают как твердые микрошарики
• Долговечность: не требует частого обновления (до 5 лет)
• Совместимость: нейтральна к резиновым уплотнителям втулок

Тип смазки	Температурный диапазон	Особенности нанесения
Графитовая (УССА)	-20°C...+70°C	Тонкий слой 0.2-0.3 мм
Литиевая (Литол-24)	-40°C...+120°C	Требует обновления каждые 2 года

Важно: запрещено использовать масла или WD-40 – они вымывают густые смазки и приводят к заклиниванию сердечника. После обработки трос должен свободно двигаться в оболочке без заеданий при ручном перемещении за наконечник.

Монтаж наконечника в тормозной механизм

Снимите защитный колпачок с нового наконечника троса ручника. Обильно обработайте резьбовую часть и контактные поверхности медной смазкой для предотвращения коррозии и облегчения фиксации. Проверьте состояние посадочного гнезда на рычаге тормозного механизма – очистите его от грязи металлической щеткой при необходимости.

Аккуратно заведите наконечник троса в паз рычага ручного тормоза, расположенного за тормозным диском или внутри барабана. Убедитесь, что фиксирующий язычок наконечника совместился с ответным вырезом на рычаге. Не прикладывайте чрезмерных усилий, чтобы не повредить пластиковый фиксатор или крепежный узел механизма.

Ключевые этапы установки

1. Защелкните пластиковый фиксатор наконечника до характерного щелчка, проверяя отсутствие люфта рукой.
2. Наденьте возвратную пружину на крюк рычага (при ее наличии в конструкции).
3. Потяните трос ручника вручную, имитируя включение – рычаг механизма должен плавно перемещаться.

Контрольные операции после монтажа:

• Визуально убедитесь в отсутствии перекручивания троса
• Проверьте ход рычага в механизме – полное зацепление без заеданий
• Заведите двигатель, поднимите ручник на 3-4 щелчка – задние колеса должны блокироваться

Ошибка монтажа	Последствие
Недожатый фиксатор	Самопроизвольное отсоединение троса при вибрации
Перекос наконечника в гнезде	Ускоренный износ и заедание механизма
Отсутствие смазки	Залипание наконечника в зимний период

Важно: Обязательно отрегулируйте натяжение троса через уравнитель после установки всех наконечников. Проверьте работоспособность стояночного тормоза на тестовом подъеме с уклоном 25%.

Прокладка троса по заводским точкам крепления

Заводская прокладка троса ручника строго регламентирована и проходит через специальные кронштейны, хомуты и направляющие на кузове или элементах подвески. Эти точки крепления расположены так, чтобы исключить контакт троса с подвижными частями (рычагами, амортизаторами), горячими элементами (выхлопной системой) и острыми кромками кузова. Трос должен идти с минимальным изгибом, без перекручивания и натяжения при любом положении подвески.

При замене троса необходимо тщательно следовать существующему маршруту, фиксируя его во всех штатных крепежных точках. Нарушение траектории (провисание, перегиб, смещение) приведет к ускоренному износу оболочки, заеданию внутреннего тросика, некорректной работе тормозного механизма или повреждению соседних узлов. Особое внимание уделяется участкам возле направляющих роликов и уравнителя.

Ключевые особенности и этапы правильной прокладки

Для корректной установки соблюдайте следующие правила:

• Совпадение с заводским маршрутом: Визуально сверьте путь старого троса перед демонтажем. Новый трос должен повторять его точно, включая все изгибы и точки входа/выхода из оболочки.
• Фиксация во всех кронштейнах: Каждый хомут, резиновая петля или металлический кронштейн должен быть задействован. Пропуск точки крепления вызовет вибрацию и повреждение.
• Зазоры и изоляция: Обеспечьте безопасный зазор (минимум 50-100 мм) от выхлопной трубы и других источников тепла. Используйте термостойкие чехлы на критичных участках.
• Плавность хода: После установки проверьте, что тросик внутри оболочки перемещается свободно, без заеданий по всей длине, при всех углах поворота колес и ходе подвески.

Типичные ошибки при прокладке:

1. Перепутывание концов троса (передний/задний, левый/правый).
2. Провисание троса или его натяжение "в струну".
3. Перекручивание оболочки.
4. Контакт с подвижными деталями шасси.
5. Неиспользование всех штатных хомутов и направляющих.

Обязательная проверка после прокладки:

Действие	Цель
Ручной прогон троса	Выявить заедания, посторонние шумы
Визуальный осмотр трассы	Проверить зазоры, фиксацию, отсутствие перегибов
Раскачка кузова	Убедиться в отсутствии натяжения/провиса при работе подвески
Проверка работы ручника	Оценить четкость срабатывания и силу торможения

Фиксация оболочки в кузовных кронштейнах

Оболочка троса ручника требует жесткой фиксации в точках крепления к кузову для корректной передачи усилия от рычага к тормозным механизмам. Кронштейны интегрированы в конструкцию днища или элементов подвески, предотвращая смещение оболочки при натяжении троса.

Фиксация реализована через металлические зажимы или пластиковые клипсы, которые плотно обжимают оболочку в пазах кронштейна. На критичных участках применяются резиновые демпферы для гашения вибраций и защиты от перетирания.

Особенности крепления

• Конструкция фиксаторов: Стальные скобы с пружинными язычками или разрезные втулки с фиксирующими выступами («усы»).
• Расположение: 2-4 точки крепления вдоль кузова (в зависимости от модели авто).
• Принцип работы: Фиксатор защелкивается в проушине кронштейна, создавая неподвижную опору для оболочки.

Ключевые требования при замене:

1. Очистка посадочных мест кронштейнов от грязи и коррозии
2. Контроль целостности фиксирующих элементов (трещины, деформация «усов»)
3. Обязательная замена изношенных демпферов
4. Проверка свободного хода троса внутри оболочки после фиксации

Тип крепления	Признаки износа	Риски при нарушении фиксации
Металлическая скоба	Разогнутые «лепестки», коррозия	Проскальзывание оболочки, ослабление ручника
Пластиковая клипса	Трещины, сломанные фиксаторы	Вибрация троса, повреждение оболочки

Важно: При монтаже нового троса удостоверьтесь в характерном щелчке фиксатора – это подтверждает надежную посадку в кронштейн. Отсутствие жесткой фиксации провоцирует самопроизвольное растормаживание или неравномерный износ троса.

Соединение с распределителем усилий

Распределитель тормозных усилий (корректор) напрямую взаимодействует с тросом стояночного тормоза через механическую связь. Данный узел регулирует давление в задних тормозных цилиндрах в зависимости от нагрузки на ось, предотвращая блокировку колёс при экстренном торможении. Трос ручника соединяется с рычагом корректора, передавая усилие от рукоятки в салоне на тормозную систему.

Конструктивно соединение представляет собой регулируемую тягу или серьгу, которая крепится к кронштейну распределителя через втулку или шаровый наконечник. Этот элемент компенсирует изменение дорожного просвета при загрузке автомобиля, синхронизируя работу стояночной и рабочей тормозных систем. Износ втулок или деформация тяги приводят к некорректному распределению усилий между осями.

Ключевые особенности соединения

• Регулировочная гайка – позволяет изменять длину тяги для точной настройки реакции корректора на натяжение троса
• Защитный чехол – резиновый пыльник предотвращает коррозию шарнирных соединений от грязи и влаги
• Двухточечное крепление – обеспечивает синхронное перемещение рычага распределителя при изменении нагрузки

Тип соединения	Применяемость	Ресурс
Шаровая опора	Легковые автомобили с задней балкой	80-120 тыс. км
Втулочный шарнир	Грузовики и внедорожники	60-100 тыс. км

При замене троса обязательна проверка состояния тяги корректора и резиновых уплотнений. Неисправность соединения проявляется самопроизвольным подтормаживанием задних колёс или снижением эффективности ручника. После монтажа нового троса регулируют длину тяги распределителя согласно данным производителя – отклонения более 2 мм нарушают баланс тормозных сил.

Зацепление передней части за рычаг в салоне

Передняя секция троса ручного тормоза напрямую взаимодействует с рычагом стояночной системы, расположенным в салоне автомобиля. Этот узел обеспечивает передачу усилия от водителя к тормозному механизму через систему тяг и регулировочных элементов. Конструктивно соединение выполнено в виде металлического наконечника троса, который фиксируется в проушине рычага или промежуточного коромысла.

Надежность зацепления критична для корректной работы всего механизма: при поднятии ручника усилие через трос передается на задние тормоза, а при опускании – возвращает систему в исходное положение. Типичные проблемы включают деформацию наконечника, износ посадочного гнезда или ослабление фиксирующей скобы, что вызывает провисание троса и снижение эффективности торможения.

Особенности конструкции и обслуживания

Ключевые компоненты узла зацепления:

• Вилочный наконечник троса – стальной элемент с П-образным изгибом, охватывающий ось рычага
• Стяжная пружина – обеспечивает предварительное натяжение, исключающее люфт
• Стопорная шайба/скоба – предотвращает самопроизвольное отсоединение
• Регулировочный узел – гайка или эксцентрик для компенсации вытяжки троса

При замене обязательна проверка состояния:

1. Пальца рычага на отсутствие задиров и коррозии
2. Поверхностей скобы на предмет трещин
3. Хода пружины – не должна иметь остаточной деформации

Тип крепления	Особенности монтажа	Распространенные неисправности
Шплинтовая фиксация	Требует расклепывания шплинта после установки	Срезание шплинта при перегрузках
Пружинное кольцо	Демонтаж съемником стопорных колец	Потеря упругости пружины
Резьбовая гайка	Позволяет регулировать длину троса	Заклинивание резьбы от коррозии

Сборку выполняют в обратной последовательности, предварительно смазав трущиеся поверхности графитной смазкой. После установки обязательна проверка свободного хода рычага – в отжатом положении трос не должен натягивать тормозные колодки.

Установка регулировочного узла под автомобилем

Расположите новый регулировочный узел на штатном месте крепления под днищем автомобиля, совместив монтажные отверстия с кузовными проушинами. Убедитесь, что направляющие втулки троса плотно вошли в пазы кронштейна без перекосов, а тяги свободно перемещаются в защитных чехлах.

Зафиксируйте узел болтами через резиновые демпферы, соблюдая момент затяжки, указанный производителем (обычно 15-25 Н·м). Проверьте отсутствие контакта с элементами выхлопной системы или подвижными частями подвески, оставив технологический зазор минимум 20 мм.

Последовательность подключения тросов

1. Заведите концы тросов в зацепление с рычагами суппортов через регулировочные тяги
2. Наденьте стопорные шайбы на резьбовые части тяг
3. Временно закрутите контргайки без усилия для предварительной фиксации

Критичный этап: После монтажа обязательно отрегулируйте натяжение через эксцентриковый механизм узла. Корректное положение – когда при поднятом рычаге ручника происходит полная блокировка колес на 3-5 щелчков храповика.

Последовательная затяжка крепежных хомутов

После установки нового троса ручного тормоза в направляющие и фиксации его наконечника в рычаге привода на суппорте, необходимо надежно закрепить защитный чехол троса на кузове или элементах подвески с помощью крепежных хомутов. Эти хомуты предотвращают вибрацию и смещение троса во время движения.

Ключевым моментом является правильный порядок затяжки хомутов. Несоблюдение последовательности может привести к перекосу троса, его натяжению в ненагруженном состоянии или неправильному положению чехла, что создаст помехи для свободного хода троса и корректной работы стояночного тормоза.

Порядок затяжки хомутов

1. Начальная фиксация: Наденьте все крепежные хомуты на места их установки согласно схеме, приведенной в руководстве по ремонту для вашей модели автомобиля. Слегка наживите крепежные болты или гайки хомутов, не затягивая их.
2. Центральный хомут: Первым затяните хомут, расположенный примерно в середине траектории пролегания троса ручника. Это создаст базовую точку фиксации.
3. Хомут у рычага привода (суппорт): Перейдите к хомуту, находящемуся ближе всего к месту крепления троса на суппорте заднего колеса. Затяните его с моментом, указанным производителем.
4. Хомут у салонного привода: Затяните хомут, расположенный ближе к салонному рычагу (рукоятке) стояночного тормоза. Это обеспечит правильное положение троса со стороны водителя.
5. Промежуточные хомуты: Если трасса троса длинная и имеет более трех хомутов, затяните остальные крепежные элементы, двигаясь от центрального хомута попеременно к передней и задней части автомобиля.
6. Контрольная проверка: Убедитесь, что защитный чехол троса не перекручен и нигде не пережат. Вручную несколько раз полностью потяните и отпустите рычаг ручника в салоне, наблюдая за ходом троса в зонах крепления хомутов. Трос должен двигаться свободно, без заеданий и трения о кузов или другие элементы.

Критически важные моменты:

• Строго соблюдайте указанный производителем момент затяжки для болтов/гаек хомутов. Слишком слабая затяжка приведет к смещению и дребезжанию, а чрезмерная – может деформировать защитный чехол или сам трос.
• Используйте только штатные крепежные хомуты или их качественные аналоги. Самодельные стяжки (например, пластиковые) не обеспечат необходимой надежности и виброустойчивости.
• После затяжки всех хомутов обязательно выполните регулировку натяжения троса ручного тормоза согласно процедуре, описанной в руководстве по эксплуатации автомобиля.

Возврат защитных кожухов и щитков

После завершения установки нового троса ручного тормоза и проверки его работоспособности критически важно вернуть на штатные места все демонтированные ранее защитные элементы. Эти компоненты выполняют не только барьерную функцию против грязи и влаги, но и предотвращают случайный контакт троса с подвижными деталями подвески или выхлопной системой.

Особое внимание уделите правильной фиксации пластиковых щитков моторного отсека и днища. Их неплотное прилегание или отсутствие крепежных элементов может привести к возникновению вибраций и посторонних шумов при движении. Металлические теплоизоляционные экраны вблизи выпускного тракта должны быть закреплены с соблюдением зазоров во избежание перегрева соседних узлов.

Ключевые этапы монтажа

1. Очистка посадочных поверхностей – удалите грязь и коррозию с мест прилегания кожухов
2. Проверка целостности крепежных клипс и резиновых уплотнителей
3. Восстановление антикоррозийного покрытия в зонах контакта металлических элементов
4. Последовательная установка:
   • Нижние пластиковые подкрылки
   • Теплозащитные металлические экраны
   • Кожухи рулевых тяг и ШРУСов

Тип защиты	Рекомендуемый крепеж	Контрольный параметр
Пластиковые щитки днища	Пластиковые пистоны + саморезы	Отсутствие провисаний >3 мм
Теплоизоляторы выхлопа	Болты с термошайбами	Зазор до труб ≥15 мм
Резиновые пыльники	Хомуты с фиксатором	Равномерное обжатие по периметру

Обязательно проверьте траекторию хода троса после монтажа всех защит – он не должен контактировать с острыми кромками или нагревающимися поверхностями. Заведите двигатель и убедитесь в отсутствии дребезжания щитков на холостых оборотах. Финишный тест – движение по неровной дороге для выявления скрытых вибраций.

Исходная натяжка троса регулировочной гайкой

Исходная натяжка троса ручного тормоза регулировочной гайкой – критический этап при замене или обслуживании системы. Она определяет корректность срабатывания механизма и исключает провисание или избыточное натяжение. Регулировка осуществляется через резьбовое соединение на уравнителе или конце троса возле рычага в салоне автомобиля.

Неверная натяжка приводит к двум основным проблемам: недостаточному торможению (при слабом натяге) или подклиниванию колодок и ускоренному износу (при чрезмерном усилии). Контроль осуществляется по количеству щелчков рычага при поднятии на 30–70% хода – обычно требуется 4–7 звуковых сигналов до полной блокировки колес.

Порядок регулировки и параметры

Процедура выполняется последовательно:

1. Поднимите рычаг ручника на 1–2 щелчка.
2. Ослабьте контргайку на регулировочном узле.
3. Вращайте основную гайку:
   • По часовой стрелке – для увеличения натяжения
   • Против часовой – для ослабления
4. Проверьте ход рычага после каждого оборота.
5. Зафиксируйте результат контргайкой при достижении нормы.

Состояние натяжки	Признак	Риски
Слабая	Рычаг поднимается выше 8 щелчков, тормоз не блокирует колеса на уклоне 25%	Проскальзывание на подъёмах, низкая эффективность торможения
Избыточная	Рычаг фиксируется за 1–3 щелчка, слышен гул при движении	Перегрев барабанов/дисков, ускоренный износ колодок, повышенный расход топлива

Важно: После регулировки проверьте свободный ход задних колёс – они должны вращаться без задержек при опущенном рычаге. Учитывайте температурное расширение: в холодную погоду допускается натяжка ближе к верхнему пределу щелчков (6–7), летом – к нижнему (4–5).

Проверка свободного хода рукоятки в салоне

Свободный ход рукоятки стояночного тормоза – это расстояние, которое она перемещается до момента начала натяжения троса. Данный параметр напрямую влияет на эффективность работы ручника: при недостаточном ходе колодки не полностью прижимаются к дискам/барабанам, при чрезмерном – требуется избыточное усилие для блокировки колес.

Нормальный диапазон свободного хода для большинства автомобилей составляет 3-6 щелчков фиксатора при поднятии рукоятки. Отклонение от этих значений указывает на проблемы с тросом, износ тормозных колодок или необходимость регулировки.

Порядок проверки и диагностика

1. Зафиксируйте автомобиль на ровной поверхности, включите нейтральную передачу
2. Полностью опустите рукоятку стояночного тормоза вниз
3. Медленно поднимайте рукоятку, подсчитывая количество отчетливых щелчков
4. Определите момент срабатывания тормозов: приподнимите заднюю часть авто домкратом и проверьте вращение колеса рукой после 3-го щелчка

Количество щелчков	Диагностика	Рекомендуемые действия
Менее 3	Перетянут трос, закисание направляющих	Регулировка натяжения, очистка механизмов
3-6	Нормальный рабочий диапазон	Дополнительных действий не требуется
Более 6	Растяжение троса, износ колодок	Замена троса или тормозных накладок

Важно: При изменении количества щелчков после регулировки или замены колодок всегда повторно проверяйте усилие блокировки колес на подъеме. Ход более 8 щелчков указывает на критический износ троса и требует немедленной замены.

Тест срабатывания тормозов на подъёмнике

После замены троса ручного тормоза или регулировки механизма критически важен контроль работоспособности системы. Проверка осуществляется на поднятом автомобиле с вывешенными задними колёсами. Это позволяет визуально оценить синхронность и полноту срабатывания тормозных механизмов при активации ручника.

Автомобиль устанавливается на подъёмник или домкраты с обязательной фиксацией противооткатными упорами под передними колёсами. Рычаг стояночного тормоза поднимается на 3-6 щелчков храпового механизма в зависимости от модели авто. Требуется обеспечить свободный доступ к задним тормозным узлам для наблюдения.

Порядок выполнения теста

1. Подготовка: Запустите двигатель, снимите автомобиль с передачи (для МКПП) или переведите селектор АКПП в режим Park. Поднимите рычаг ручника до первого ощутимого щелчка.
2. Визуальный контроль: Попросите помощника медленно поднимать рычаг. Наблюдайте за тормозными дисками/барабанами:
   • Оба колеса должны начинать блокироваться одновременно.
   • Полная блокировка (невозможность провернуть колесо рукой) достигается на 3-5 щелчке для дисковых механизмов или 4-6 для барабанных.
3. Проверка растормаживания: Опустите рычаг до конца. Колеса должны вращаться абсолютно свободно без затирания колодок о поверхность диска/барабана.

Параметр	Норма	Отклонение
Синхронность блокировки	Одновременное срабатывание обоих колёс	Задержка одного колеса более 1 щелчка
Ход рычага до блокировки	3-6 щелчков (согласно manual авто)	Блокировка после 7+ щелчков или до 2 щелчков
Свободное вращение после отпускания	Полное отсутствие сопротивления	Подклинивание, трение колодок

Важно: Разница в усилии прокрутки колёс после активации ручника указывает на неотрегулированный трос, закисание направляющих суппорта или износ колодок. Проседание рычага под нагрузкой при удержании на щелчках сигнализирует о растяжении троса или необходимости регулировки. Тест дублируется после нескольких циклов "подъём-опускание" рычага для стабилизации механизмов.

Контрольный прокат машины с проверкой торможения

После установки нового троса ручного тормоза обязателен контрольный прокат автомобиля для проверки корректности работы тормозной системы. Эта процедура выявляет возможные ошибки монтажа, гарантирует отсутствие заеданий троса и обеспечивает правильную посадку колодок на тормозные диски или барабаны.

Проверка выполняется в два этапа: статическая оценка на месте и динамические испытания в движении. Основное внимание уделяется равномерности срабатывания механизмов, отсутствию посторонних шумов и способности системы удерживать автомобиль под нагрузкой.

Порядок выполнения контрольного проката

1. Статическая проверка перед выездом:
   • Затяните ручник на 3-5 щелчков при включенной нейтральной передаче
   • Убедитесь в полной блокировке задних колес (попытка движения вперед/назад должна вызывать сопротивление)
   • Проверьте свободный ход рычага – норма 20-30% от полного диапазона
2. Динамические испытания на дороге:
   • Плавно троньтесь с места – при отпущенном рычаге не должно быть подтормаживания колес
   • Разгонитесь до 30-40 км/ч, плавно задействуйте рабочий тормоз для оценки равномерности замедления
   • На скорости 10-15 км/ч плавно поднимите ручник до упора – автомобиль должен равномерно остановиться без резких рывков
3. Фиксация на уклоне:
   • Найдите участок дороги с уклоном 15-25%
   • Затяните ручник на среднем положении рычага (4-6 щелчков)
   • Убедитесь в полной фиксации автомобиля без малейшего скатывания

При выявлении любых несоответствий (увод в сторону при торможении, скрежет, недостаточная фиксация на уклоне) немедленно прекратите эксплуатацию. Требуется повторная диагностика и регулировка натяжения троса ручного тормоза согласно спецификациям производителя.

Точная подстройка усилия вращением гайки

После установки нового троса ручного тормоза выполняется юстировка натяжения для корректной работы системы. Основной регулировочный элемент расположен в салоне автомобиля под декоративным кожухом рычага стояночного тормоза либо в зоне задних тормозных механизмов.

Подтяжка осуществляется вращением контргайки на резьбовом наконечнике троса. Для доступа к регулировочному узлу требуется демонтировать защитные чехлы или элементы обшивки. Инструментом служат рожковые ключи соответствующих размеров, обычно 10-13 мм.

Пошаговая процедура регулировки

1. Поднимите автомобиль на домкрате, обеспечив свободное вращение задних колес
2. Ослабьте контргайку регулировочного механизма на 1-2 оборота
3. Плавно затягивайте основную гайку до момента легкого сопротивления при проворачивании колеса рукой
4. Проверьте ход рычага:
   • Нормальный рабочий ход – 4-8 щелчков храпового механизма
   • Полная блокировка колес должна происходить до 8-го щелчка
5. Зафиксируйте положение контргайкой при удержании регулировочной гайки ключом

Параметр	Нормальное значение
Усилие на рычаге	20-40 кгс
Свободный ход троса	1-3 мм
Ход колодок после регулировки	0.2-0.5 мм

Критические ошибки: перетяжка вызывает перегрев тормозов и ускоренный износ колодок, недостаточное натяжение снижает эффективность блокировки колес. После регулировки обязательно проверьте отсутствие контакта троса с подвижными элементами подвески.

Важно: При заклинке резьбовых соединений обработайте их проникающей смазкой WD-40 за 10-15 минут до регулировки. Не применяйте ударные инструменты – резьбовые части повреждаются при превышении усилия затяжки.

Корректировка положения колодок при необходимости

После установки нового троса ручника выполните проверку равномерности прилегания тормозных колодок к барабану. Неравномерный износ или недостаточный контакт поверхности требуют обязательной регулировки перед финальной настройкой натяжения троса.

Ослабьте стопорную гайку эксцентрика регулировочного механизма на задней стороне тормозного щита. Проворачивайте эксцентрик шестигранным ключом до достижения легкого трения колодок о барабан при ручном прокручивании колеса. Фиксируйте положение гайкой после точной установки зазора.

Ключевые аспекты регулировки

• Контролируйте симметричность усилия прокрутки для обоих колес
• Допустимый зазор: 0.2-0.5 мм по всей окружности барабана
• Избегайте перетяжки – вызывает перегрев и ускоренный износ

Важно: При замене сильно изношенных колодок обязательна установка новых регулировочных механизмов и стяжных пружин. Коррозия этих элементов нарушает точность позиционирования.

Проблема	Признак	Решение
Перекос колодок	Локальный перегрев барабана	Проверка целостности направляющих скоб
Неполное прилегание	Снижение эффективности ручника на 30%+	Замена ослабленных пружин
Заклинивание	Тугое вращение колеса	Очистка суппорта от грязи

После регулировки выполните 5-10 циклов активации ручника для самоподвода колодок. Повторно проверьте зазор и при необходимости проведите финальную калибровку эксцентриками перед тестовой поездкой.

Учет периода притирки новых компонентов

После замены троса стояночного тормоза и сопутствующих элементов (колодок, барабанов или дисков) критически важно учитывать период притирки. Этот этап необходим для формирования оптимального контакта между трущимися поверхностями тормозных колодок и барабанов (или дисков), а также для адаптации самого нового тросика к изгибам рубашек и равномерного распределения нагрузки внутри системы.

Игнорирование фазы притирки приводит к снижению эффективности торможения, преждевременному износу деталей и риску ложного ощущения полностью отрегулированного ручника. Новые поверхности имеют микронеровности, а тросу требуется время для "усадки" и принятия рабочего положения под нагрузкой, что влияет на итоговое натяжение и ход рычага.

Ключевые аспекты периода притирки

Для обеспечения корректной работы системы после замены троса ручника и смежных компонентов соблюдайте следующие правила:

• Пробег притирки: Первые 200-500 км пробега считаются критическими. В этот период избегайте длительного использования стояночного тормоза на крутых уклонах и интенсивных нагрузок.
• Регулярные проверки натяжения: Ход рычага ручника неизбежно увеличится в первые дни эксплуатации. Обязательно проверяйте и при необходимости подтягивайте трос через 3-5 дней активного использования автомобиля и повторно после пробега 300-500 км.
• Тестирование эффективности: После притирки проверьте работу ручника на безопасном уклоне. Автомобиль должен уверенно удерживаться на средней ступени подъема рычага (обычно 4-8 щелчков).
• Контроль состояния: Следите за отсутствием подклинивания тормозов после снятия с ручника (прогрев колесных дисков) и посторонних звуков при активации/деактивации.

Этап	Действия	Цель
Первые 50-100 км	Щадящее использование ручника, плавные активации	Первичная "посадка" колодок, снятие заводской обкатки
100-500 км	Промежуточная регулировка натяжения троса	Компенсация вытяжки троса, выравнивание зазоров
После 500 км	Окончательная проверка и регулировка, тест на уклоне	Достижение номинальной эффективности торможения

Помните, что полноценная эффективность стояночного тормоза проявится только после завершения периода притирки всех новых компонентов системы. Пренебрежение этим этапом может свести на нет результат замены троса и потребовать повторного вмешательства.

Типичные ошибки при самостоятельной замене

Неправильная диагностика неисправности перед началом работ – частая ошибка. Многие сразу меняют трос, не проверив состояние тормозных колодок, дисков или барабанов, регулятора натяжения или рычага в салоне, что приводит к повторному разбору узла.

Игнорирование необходимости регулировки после установки нового троса. Даже при идеальном монтаже без последующей калибровки натяжения ручник не будет выполнять свою функцию, что создает риски для безопасности.

Распространенные технические просчеты

• Неправильная прокладка троса: Перегибы или контакт с подвижными элементами подвески/выхлопной системы вызывают ускоренный износ. Трос должен повторять заводскую трассировку.
• Отсутствие смазки: Забывают обработать направляющие втулки и наконечники графитовой смазкой, что ведет к заеданию и повышенному усилию на рычаге.
• Перетяжка крепежных гаек: Деформация пластмассовых фиксаторов или обрыв «усов» кронштейнов из-за чрезмерного усилия.

Ошибка	Последствие	Профилактика
Несинхронная регулировка колес	Односторонний подтормаживание, перегрев тормозов	Контроль зазора на обоих колесах по мануалу
Забытые фиксаторы	Самопроизвольное отсоединение троса в движении	Обязательная установка новых стопорных клипс

Критично: Запуск двигателя и попытка движения при недотянутых суппортах или барабанах. Это провоцирует мгновенное повреждение новых компонентов и опасную потерю тормозного усилия.

1. Пренебрежение чисткой посадочных мест – коррозия и грязь на кронштейнах мешают точной фиксации.
2. Соединение троса с рычагом суппорта без совмещения меток – приводит к некорректному углу приложения усилия.
3. Использование подручных инструментов для натяжения – пассатижи повреждают оплетку, а перекусывание болтов кусачками нарушает геометрию.

Рекомендации по обслуживанию после установки

Правильная работа стояночного тормоза после замены троса напрямую зависит от его точной регулировки и последующего периодического контроля. Недостаточное натяжение не обеспечит надежной фиксации автомобиля на уклоне, а чрезмерное натяжение приводит к повышенному износу троса, накладок барабанов/дисков и подклиниванию тормозов.

Сразу после установки нового троса и проведения регулировки необходимо выполнить серию тестовых затягиваний ручника (обычно 3-5 раз) с усилием, предусмотренным руководством по эксплуатации автомобиля. Это позволяет тросу "приработаться", а элементам системы занять свое окончательное положение, после чего регулировку следует проверить и, при необходимости, скорректировать.

Ключевые процедуры контроля и обслуживания

Для обеспечения долговечности нового троса ручника и надежной работы стояночного тормоза придерживайтесь следующих рекомендаций:

• Регулярная проверка хода рычага (кнопки): Следите за количеством щелчков фиксатора при затягивании ручника. Обычно нормой считается 4-8 щелчков до полного затяга. Если рычаг поднимается слишком высоко (более 8-10 щелчков) – требуется подтяжка троса. Если ручник затягивается менее чем за 3-4 щелчка – натяжение избыточно.
• Периодическая проверка эффективности торможения: После прогрева тормозов (после поездки) затяните ручник до упора и попытайтесь тронуться на ровной площадке на первой передаче или заднем ходу. Двигатель должен заглохнуть, либо потребовать значительного увеличения оборотов для движения. Если автомобиль легко тронулся – срочно регулируйте или проверяйте систему.
• Контроль состояния защитных чехлов (гард): Визуально осматривайте резиновые или пластиковые чехлы на концах троса, особенно в местах соединения с рычагами тормозных механизмов и уравнителем. Их повреждение (трещины, разрывы) ведет к попаданию влаги, грязи и соли внутрь оболочки, вызывая коррозию и заедание стальных нитей троса. Заменяйте поврежденные чехлы немедленно.
• Смазка точек крепления и концов троса: При каждом ТО (или минимум раз в год, особенно перед зимой) обрабатывайте графитовой смазкой или специализированным составом (например, Liqui Moly Kupfer-Spray) шарнирные соединения наконечников троса с рычагами тормозных механизмов и уравнителем. Избегайте попадания смазки на тормозные колодки/диски/барабаны!
• Визуальный осмотр на предмет коррозии и задиров: Регулярно проверяйте открытые участки металлической оболочки троса и самих стальных нитей (если они видны) на предмет появления ржавчины, механических повреждений или перегибов.

Соблюдение этих простых правил значительно продлит срок службы троса стояночного тормоза и обеспечит безопасность стоянки вашего автомобиля.

Симптом	Возможная причина	Действие
Ручник затягивается слишком легко, много щелчков	Ослабление натяжения троса, износ накладок	Регулировка, проверка износа колодок/барабанов
Ручник затягивается туго, мало щелчков	Избыточное натяжение, заедание троса в оболочке	Проверка регулировки, осмотр троса на предмет задиров/коррозии
Автомобиль не держится на уклоне после затяжки	Недостаточное натяжение, масло на накладках, износ	Регулировка, диагностика тормозных механизмов
Задние колеса подтормаживают после отпускания ручника	Заклинивание троса, коррозия внутри оболочки, неисправность механизмов	Срочная диагностика и замена троса/компонентов

Список источников

При подготовке статьи использовались авторитетные технические источники, обеспечивающие точность описания конструкции, характеристик и процедуры замены троса ручного тормоза. Основное внимание уделялось официальной документации и экспертным материалам по ремонту тормозных систем.

Для учета особенностей различных марок автомобилей привлекались специализированные руководства и практические рекомендации. Это позволило отразить ключевые нюансы работ, включая требования к регулировке и типовые неисправности узла.

• Официальные руководства по ремонту и обслуживанию автомобилей (Haynes, Chilton)
• Технические каталоги производителей автокомпонентов (TRW, A.B.S., Febi Bilstein)
• Учебные пособия по устройству тормозных систем для профильных учебных заведений
• Сервисные бюллетени автопроизводителей (Volkswagen, Toyota, Renault)
• Видеоинструкции по замене от сертифицированных автосервисов
• Экспертные статьи в профильных изданиях («За рулём», «Авторевю»)
• Инженерная документация по стандартам крепления и регулировки тросов (SAE J140, DIN 76000)

Видео: Ремонт троса электро ручника RENAULT Трос ручника


• Регулировка клапанов ВАЗ-2110 (8 клапанов) - руководство от мастера

• Отзывы водителей - шины Nexen на практике

• Как выбрать надежный гидравлический домкрат
