Датчик скорости – электронное устройство, преобразующее механическое движение в точный электрический сигнал.

Его показания критичны для работы двигателя, трансмиссии, спидометра и систем безопасности современных автомобилей.

В статье рассмотрены принципы работы, типы конструкций, методы диагностики неисправностей и особенности замены датчиков скорости.

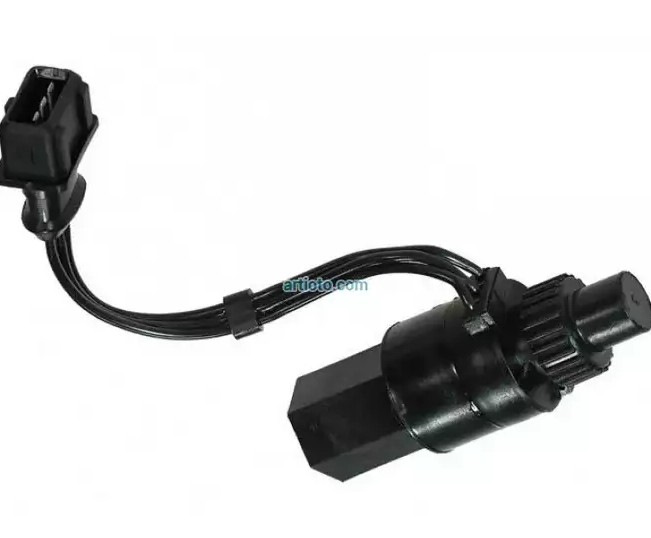

Конструкция и физические принципы работы датчика скорости

Конструктивно датчики скорости делятся на контактные и бесконтактные типы. Контактные модели (например, тросовые) механически соединяются с вращающимся элементом трансмиссии через гибкий вал, передающий крутящий момент на инерционный механизм внутри корпуса датчика. Бесконтактные версии монтируются стационарно вблизи вращающихся деталей (ступицы колеса, коробки передач или дифференциала) без прямого физического контакта с подвижными частями.

Физические принципы работы основываются на преобразовании механического вращения в электрический сигнал. В индуктивных (магнитных) датчиках вращающийся зубчатый ротор генерирует переменное магнитное поле, индуцирующее импульсы напряжения в катушке. Оптические сенсоры используют прерывание светового луча штрих-кодированным диском, а датчики Холла фиксируют изменение магнитного поля при прохождении зубьев ферромагнитного колеса мимо чувствительного элемента.

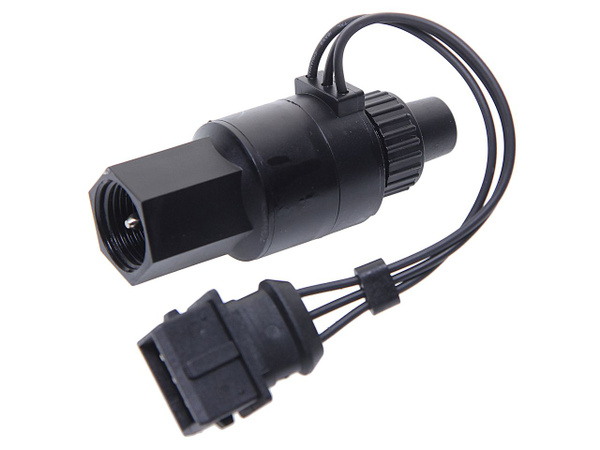

Ключевые компоненты

Основные элементы конструкции включают:

Чувствительный элемент: магнит, катушка индуктивности, фототранзистор или микросхема Холла.
Импульсный ротор: зубчатое колесо, магнитный диск или перфорированный отражатель.
Корпус: герметичный кожух с защитой от влаги, вибраций и температурных перепадов.
Разъём подключения: стандартизированный электрический соединитель (чаще 3-контактный).

Тип датчика	Принцип действия	Выходной сигнал
Индуктивный	Электромагнитная индукция	Аналоговый синусоидальный
На эффекте Холла	Регистрация изменения магнитного поля	Цифровой прямоугольный
Оптический	Прерывание светового потока	Импульсный цифровой

Формирование сигнала: При вращении импульсного ротора происходит периодическое изменение физических параметров (магнитного потока, световой интенсивности), преобразуемое чувствительным элементом в последовательность электрических импульсов. Частота импульсов прямо пропорциональна скорости вращения контролируемого вала.

Калибровка: Количество импульсов на метр пути определяется конструктивно – шагом зубьев ротора и передаточным отношением узла, с которым интегрирован датчик. Электронный блок управления (ЭБУ) автомобиля рассчитывает скорость по формуле: V = (N × k) / t, где N – число импульсов за время t, k – калибровочный коэффициент.

Основные типы датчиков скорости: магнитные, оптические и индуктивные

Датчики скорости служат для преобразования механического движения в электрический сигнал, обеспечивая точный контроль скорости вращения или линейного перемещения. Их работа базируется на различных физических принципах, определяющих конструкцию и сферу применения.

Выбор конкретного типа зависит от условий эксплуатации, требуемой точности, стоимости и устойчивости к внешним воздействиям. Магнитные, оптические и индуктивные датчики являются наиболее распространёнными решениями в промышленности и транспорте.

Тип датчика	Принцип действия	Ключевые особенности
Магнитные	Регистрируют изменение магнитного поля при прохождении ферромагнитного объекта мимо чувствительного элемента (эффект Холла или магниторезистивный).	Устойчивы к загрязнениям и влаге Простая конструкция, невысокая стоимость Применение: АБС, датчики коленвала/распредвала
Оптические	Фиксируют прерывание светового потока (ИК-луч или лазер) между излучателем и приёмником движущимся объектом.	Высокая точность и разрешение Чувствительны к засорению и конденсату Применение: принтеры, станки ЧПУ, энкодеры
Индуктивные	Генерируют ЭДС в катушке при прохождении ферромагнитного зуба мимо сердечника за счёт изменения магнитного потока.	Не требуют внешнего питания Работают в экстремальных температурах Применение: коробки передач, турбины, тяжёлая техника

Установка датчика скорости на транспортные средства

Процесс монтажа датчика скорости зависит от его типа и конструкции транспортного средства. Для механических датчиков требуется физическое соединение с вращающимся элементом трансмиссии (выходным валом КПП, приводом спидометра или колесом), где считываются обороты через шестерёнчатую передачу или магнитное взаимодействие.

Электронные датчики (индуктивные, Холла) крепятся вблизи задающего ротора на ступице колеса, дифференциале или коробке передач. Точное позиционирование относительно импульсного кольца критично – зазор обычно не превышает 1-2 мм. Проводка фиксируется хомутами вдали от подвижных частей и источников тепла.

Ключевые этапы подключения

Электрическое соединение выполняется строго по схеме производителя:

3-контактные датчики: "+" питания (5-12V), "-" массы, выходной сигнальный провод
2-контактные датчики: Масса и сигнальный выход (генерируют напряжение самостоятельно)

Сигнальный провод подключается к ЭБУ, комбинации приборов или CAN-шине. Обязательна проверка:

Целостности изоляции и контактов
Соответствия напряжения на питающих клеммах
Наличия импульсов при вращении колеса (тестером или осциллографом)

Параметр	Механический датчик	Электронный датчик
Точность установки	Жёсткая соосность привода	Зазор относительно импульсного кольца
Риски при ошибке	Протечки масла, износ шестерён	Отсутствие сигнала, помехи

После монтажа выполняется калибровка: ввод коэффициента преобразования импульсов в км/ч через диагностическое оборудование или OBD-разъём. Для ABS-датчиков, выполняющих двойную функцию, настройка обычно не требуется – данные рассчитываются ЭБУ автоматически.

Обязательная финальная проверка включает тест-драйв с контролем показаний спидометра и отсутствием ошибок в системе (коды P0500, P0501). Вибрация корпуса датчика или хаотичные показания свидетельствуют о некорректной установке.

Диагностика неисправностей датчика скорости мультиметром

Датчик скорости (ДС) напрямую влияет на работу спидометра, коробки передач и систем впрыска топлива. Отказ проявляется некорректными показаниями скорости, переходом АКПП в аварийный режим, нестабильным холостым ходом или остановкой двигателя. Своевременная проверка мультиметром предотвращает дорогостоящий ремонт смежных узлов.

Мультиметр позволяет проверить базовые электрические параметры ДС: сопротивление обмотки, наличие опорного напряжения и генерацию импульсного сигнала. Для диагностики потребуется стандартный цифровой мультиметр с режимами омметра и вольтметра, схема распиновки разъёма датчика (из руководства по ремонту авто), а также провода-"удлинители" для щупов.

Пошаговая методика проверки

Подготовка:

Заглушите двигатель, снимите минусовую клемму с АКБ.
Найдите ДС на КПП (обычно возле приводного вала или дифференциала).
Отсоедините электроразъём датчика, очистите контакты от грязи.

Проверка сопротивления (режим Ω):

Подключите щупы мультиметра к сигнальным контактам ДС (распиновка уточняется в мануале авто).
Сравните показания с номиналом для вашей модели (примеры в таблице). Отклонение ±15% – критично.

Тип датчика	Нормальное сопротивление (Ом)
Индукционный (пассивный)	800–1200
Холла (активный)	Бесконечность (обрыв цепи)

Проверка напряжения питания (режим V=):

Верните клемму АКБ, включите зажигание (без запуска ДВС).
Подсоедините чёрный щуп мультиметра к "массе" авто, красный – к контакту питания разъёма ДС.
Исправная цепь показывает 5V или 12V (зависит от типа датчика). Отсутствие напряжения указывает на обрыв/КЗ в проводке.

Проверка сигнала (режим V~):

Подключите щупы к сигнальным контактам разъёма ДС.
Приподнимите ведущее колесо домкратом, включите зажигание.
Вращайте колесо вручную. Исправный датчик Холла генерирует импульсы 0–5V, индуктивный – переменное напряжение 0.5–2V. Отсутствие сигнала подтверждает неисправность ДС.

Интерпретация результатов: Нулевое/бесконечное сопротивление, отсутствие опорного напряжения или сигнала – признаки нерабочего датчика. Если параметры в норме, но симптомы не исчезают, проверьте состояние тросика спидометра (для механических ДС), цепь CAN-шины или корректность работы контроллера ЭСУД.

Признаки выхода из строя датчика скорости в автомобиле

Датчик скорости (ДСА) играет критическую роль в работе электронных систем автомобиля, передавая данные о скорости вращения колес. Его неисправность нарушает взаимодействие между контроллерами, что проявляется характерными симптомами.

Отказ ДСА напрямую влияет на безопасность и комфорт вождения, а также может спровоцировать сбои в других узлах. Важно своевременно распознать эти признаки для оперативного ремонта.

Основные симптомы неисправности

Ключевые индикаторы поломки датчика скорости:

Некорректные показания спидометра: стрелка "зависает" на одном значении, хаотично дергается или показывает "0" при движении.
Самопроизвольная остановка двигателя на холостом ходу (особенно при торможении или переключении на нейтраль).
Снижение приемистости мотора: автомобиль теряет мощность, слабо реагирует на педаль газа.

Дополнительные косвенные признаки:

Неработающий круиз-контроль (система деактивируется или не включается).
Повышенный/плавающий расход топлива из-за сбоев в расчете топливоподачи.
Загорание лампы "Check Engine" с ошибками P0500, P0501, P0502, P0503.
Сбои в работе АКПП: жесткие переключения, "зависание" на одной передаче.

Симптом	Причина сбоя ДСА
Отказ спидометра и одометра	Отсутствие сигнала на приборную панель
Рывки при разгоне	Некорректные данные для ЭБУ двигателя
Ошибки ABS/ESP	Конфликт данных с датчиками системы торможения

Важно: Часть симптомов (например, троение двигателя) может указывать на другие неисправности. Точный диагноз требует компьютерной диагностики и проверки цепей ДСА мультиметром.

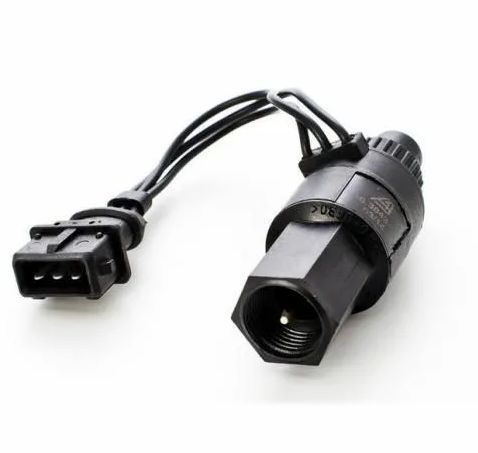

Процедура замены датчика скорости своими руками

Перед началом работ заглушите двигатель, отсоедините минусовую клемму аккумулятора и подготовьте инструменты: набор торцевых ключей, отвертки, ветошь и новый датчик скорости, соответствующий модели автомобиля. Убедитесь в наличии уплотнительного кольца в комплекте с датчиком.

Определите расположение датчика скорости на коробке передач – обычно он находится в верхней части КПП возле привода правого ШРУСа. При необходимости снимите защитные кожухи или воздушный патрубок для доступа. Ориентируйтесь на характерный пластиковый разъем с проводами.

Пошаговый алгоритм замены

Очистите зону вокруг датчика ветошью от грязи
Нажмите на фиксатор разъема и отсоедините колодку проводов
Выкрутите датчик торцевым ключом (размер зависит от модели авто)
Извлеките устройство вместе с уплотнителем из посадочного гнезда
Сравните старый и новый датчики на соответствие конструкции
Смажьте уплотнительное кольцо моторным маслом
Вручную вкрутите новый датчик до упора в посадочное место
Доверните ключом с усилием 15-25 Н∙м (не допускайте перетяжки)
Защелкните разъем проводки до характерного щелчка

После установки подключите аккумулятор, запустите двигатель и проверьте работоспособность: проедьте 200-300 метров, контролируя показания спидометра и одометра. При появлении ошибки ESP или CHECK ENGINE считайте коды неисправностей диагностическим сканером.

Важно: избегайте попадания металлической стружки в отверстие при демонтаже. Если резьба повреждена – восстановите метчиком перед установкой нового датчика. При отсутствии сигнала скорости проверьте целостность проводки и контакты разъема.

Калибровка датчика скорости после установки

После монтажа датчика скорости требуется его обязательная калибровка для обеспечения точности измерений. Без этой процедуры показания могут значительно отклоняться от реальных значений из-за особенностей установки, зазоров или индивидуальных характеристик транспортного средства.

Калибровка выполняется с помощью диагностического оборудования, подключенного к электронному блоку управления (ЭБУ). Современные системы позволяют автоматизировать процесс, но в некоторых случаях необходима ручная настройка параметров, включая ввод коэффициента коррекции или выбор типа датчика из списка поддерживаемых моделей.

Ключевые этапы калибровки

Процедура включает следующие обязательные шаги:

Инициализация системы: Активация режима калибровки через сканер OBD-II или специализированное ПО.
Ввод эталонных данных: Указание точного размера колеса (диаметр/длина окружности), передаточного числа редуктора и других параметров, влияющих на расчёт скорости.
Проверка сигнала: Контроль частоты импульсов датчика при движении автомобиля с постоянной скоростью (например, 60 км/ч).
Корректировка погрешностей: Ручная или автоматическая регулировка коэффициента преобразования сигнала при расхождении показаний.

Таблица методов калибровки

Метод	Применение	Точность
Автоматическая (через ЭБУ)	Стандартная процедура для большинства современных авто	Высокая (±1-2%)
Ручная корректировка коэффициента	Для тюнинга или нестандартных колёс	Зависит от опыта (±3-5%)
Телематические системы	Коммерческий транспорт с GPS-сопоставлением	Максимальная (±0.5%)

Важно! После калибровки обязательна тестовая поездка для верификации данных в разных скоростных режимах. При использовании нештатных колёс процедуру повторяют при каждой смене резины. Игнорирование калибровки приводит к ошибкам одометра, некорректной работе АБС и ESP, а также нарушениям в работе круиз-контроля.

Влияние датчика скорости на работу коробки передач и ESP

Датчик скорости непрерывно передает данные о скорости вращения колес или выходного вала коробки передач в электронный блок управления (ЭБУ) двигателя. Эта информация критична для корректного функционирования автоматических трансмиссий: ЭБУ анализирует показания совместно с оборотами двигателя, нагрузкой и положением дроссельной заслонки, чтобы определить оптимальный момент и плавность переключения передач. При неисправности датчика коробка может переходить в аварийный режим, ограничивая диапазон передач, проявлять рывки или запоздалые переключения.

Система электронной стабилизации (ESP) использует сигналы датчика скорости для сравнения скорости вращения каждого колеса и выявления потери сцепления. При расхождении фактической траектории движения с заданной водителем (например, в заносе), ESP задействует тормозные механизмы отдельных колес и корректирует крутящий момент двигателя. Отсутствие точных данных о скорости колес приводит к некорректной работе ESP: система может несвоевременно активироваться, не распознать опасную ситуацию или полностью отключиться, повышая риск потери управляемости.

Ключевые аспекты влияния

АКПП/Вариаторы: Неверные показания вызывают:
- Ошибочные переключения на высоких/низких оборотах
- Длительную пробуксовку гидротрансформатора
- Резкие удары при смене передач
Система ESP: Сбои датчика приводят к:
1. Некорректному определению проскальзывания колес
2. Ложным срабатываниям или бездействию системы
3. Отключению связанных систем (ABS, ASR)

Система	Последствия неисправности датчика	Вторичные эффекты
Коробка передач	Аварийный режим, повышенный износ	Увеличение расхода топлива
ESP	Потеря курсовой устойчивости	Деактивация адаптивного круиз-контроля

Показания датчика также интегрируются в работу гидроблока АКПП для регулировки давления масла, влияя на скорость и мягкость переключений. В системах ESP данные синхронизируются с датчиками угла поворота руля и поперечного ускорения для комплексного анализа динамики автомобиля.

Особенности датчиков скорости для промышленного оборудования

Промышленные датчики скорости проектируются для работы в экстремальных условиях: повышенная вибрация, агрессивные среды, перепады температур (-40°C до +85°C) и запыленность. Основное отличие от автомобильных аналогов – повышенная механическая прочность корпусов (часто из нержавеющей стали или алюминия с IP67/IP69K) и устойчивость к электромагнитным помехам (ЭМС-совместимость). Точность измерений критична для синхронизации конвейеров, контроля оборотов двигателей и предотвращения аварий.

Интеграция с АСУ ТП требует поддержки промышленных интерфейсов: CANopen, Profibus, EtherCAT или аналоговых сигналов (4-20 мА, 0-10 В). Ресурс службы превышает 100 000 часов за счет бесконтактных технологий (оптические, индуктивные, Холла). Обязательна сертификация для взрывоопасных зон (ATEX, IECEx) и пищевых производств (гигиеническое исполнение с гладкими поверхностями).

Ключевые характеристики

Типы чувствительных элементов:
- Индуктивные (для металлических шестерен)
- Оптические (энкодеры с ИК-излучением)
- Магниторезистивные (на эффекте Холла)
Критерии выбора:
1. Диапазон измерений: от 0.01 об/мин (крановые механизмы) до 100 000 об/мин (турбины)
2. Погрешность: ±0.1% для прецизионных станков
3. Защита от короткого замыкания и обратной полярности

Проблема среды	Решение в датчике
Вибрации	Демпфирующие вставки, безинерционные сенсоры
Химическая агрессия	Корпус из Hastelloy, покрытие ECTFE
Высокая влажность	Лазерная сварка корпуса, силиконовые уплотнения

Монтажные особенности включают встроенные усилители сигнала, поворотные кронштейны для юстировки и резьбовые соединения M12×1/M18×1. Для диагностики применяются встроенные светодиодные индикаторы и функции самотестирования через HART-протокол. Бесщеточные конструкции исключают износ токосъемников, что критично для непрерывных производственных циклов.

Выбор датчика скорости для мотоциклов и спецтехники

При подборе датчика скорости для мотоциклов и спецтехники критически важно учитывать специфику эксплуатации: повышенные вибрации, воздействие грязи, влаги, температурные перепады и механические нагрузки. Стандартные автомобильные решения часто не обеспечивают необходимой надёжности в этих условиях, что требует применения специализированных сенсоров с усиленной конструкцией и защитой от агрессивных сред.

Ключевым аспектом является совместимость с типом трансмиссии и системой сбора данных. Для мотоциклов с ABS предпочтительны датчики, интегрируемые в тормозную систему, тогда для спецтехники (экскаваторы, погрузчики) часто требуются решения, работающие с раздаточными коробками или колёсными редукторами. Несоответствие характеристик приводит к погрешностям в показаниях или преждевременному выходу из строя.

Критерии выбора и особенности монтажа

Основные параметры при выборе:

Тип сенсора:
- Магнитные (индуктивные) – для работы с зубчатыми роторами. Устойчивы к загрязнениям, но требуют точного зазора (0.3-1.5 мм).
- Эффект Холла – цифровой выход, компактные размеры. Чувствительны к электромагнитным помехам.
- Оптические – высокая точность, но критичны к чистоте поверхности.
Климатическое исполнение: IP67/IP69K для защиты от воды и пыли, термостойкость (-40°C до +125°C).
Крепление и форма: Резьбовые (M12x1), фланцевые или штыревые варианты под монтажное отверстие техники.

Особенности установки:

Тип ТС	Точка монтажа	Рекомендации
Мотоциклы	Ступица колеса, привод спидометра	Избегать контакта с тормозными дисками
Спецтехника	Вал отбора мощности, ходовая часть	Защитный кожух от камней и грязи

Обязательные проверки после монтажа:

Контроль воздушного зазора (для магнитных датчиков)
Тест на сопротивление вибрации
Проверка выходного сигнала мультиметром/осциллографом

Для спецтехники с гидравлическими системами критично использовать датчики в антивибрационном исполнении с медными уплотнителями, предотвращающими утечки рабочих жидкостей. Ошибки при установке провоцируют сбои в работе КПП и систем безопасности.

Подключение и настройка датчиков скорости в системах ЧПУ

Физическое подключение датчика скорости к контроллеру ЧПУ требует точного соблюдения электрических характеристик и схемы распиновки, указанных в технической документации оборудования. Основные этапы включают монтаж датчика на вал двигателя или редуктора, прокладку экранированного кабеля для минимизации помех и подключение сигнальных проводов к соответствующим входам платы управления. Критически важно обеспечить надёжное заземление экрана кабеля и исключить пересечение силовых и сигнальных линий.

После механической и электрической установки выполняется программная конфигурация параметров в ПО ЧПУ. Необходимо задать тип датчика (инкрементальный энкодер, тахогенератор), количество импульсов на оборот (PPR), направление вращения, а также установить коэффициенты масштабирования для корректного преобразования сигнала в единицы измерения (об/мин или м/мин). Для энкодеров с дифференциальными выходами (A-/A+, B-/B+) активируется соответствующая опция в настройках модуля ввода.

Калибровка и диагностика

Проверка сигнала: Использование осциллографа для контроля формы импульсов, амплитуды напряжения и отсутствия помех.
Программный мониторинг: Анализ показаний скорости через диагностический интерфейс ЧПУ при ручном прокручивании вала.
Калибровка нуля: Для тахогенераторов – установка нулевого напряжения при неподвижном валу.
Настройка фильтрации: Регулировка параметров цифрового фильтра для подавления дребезга контактов или высокочастотных наводок.

Тип датчика	Ключевые параметры	Типичные ошибки
Инкрементальный энкодер	PPR, напряжение (5-24В), тип выхода (HTL/TTL)	Неправильная фазировка (A/B), замыкание на массу
Аналоговый тахогенератор	Напряжение/оборот (В/1000 об/мин), полярность	Дрейф нуля, превышение диапазона АЦП

Корректная работа системы подтверждается стабильными показаниями скорости на всех режимах работы привода, отсутствием скачков значений при изменении нагрузки. При несовпадении фактической и заданной скорости выполняется калибровка передаточных коэффициентов в параметрах сервопривода или инвертора. Для энкодеров дополнительно проверяется синхронизация с датчиком положения при использовании резольвера.

Использование датчиков скорости в ветрогенераторах

Датчики скорости являются критически важным компонентом ветроэнергетических установок, обеспечивая непрерывный мониторинг частоты вращения лопастей ротора. Эти данные передаются в систему управления турбиной для анализа текущих условий эксплуатации. Без точной информации о скорости невозможно обеспечить стабильную работу генератора и защиту оборудования от экстремальных нагрузок.

Принцип работы основан на преобразовании механического вращения в электрический сигнал. Чаще всего применяются индуктивные, оптические или магниторезистивные датчики, фиксирующие прохождение меток на вращающемся валу. Полученные импульсы обрабатываются контроллером для расчета угловой скорости с высокой точностью, что особенно важно при изменчивом ветровом режиме.

Ключевые функции и особенности применения

Защита от перегрузок: При превышении допустимой скорости датчики инициируют аварийное торможение и поворот лопастей "на срыв", предотвращая механические разрушения.
Оптимизация КПД: Система автоматически регулирует угол атаки лопастей (pitch-контроль) в зависимости от текущей скорости ветра для максимизации выработки энергии.
Контроль старта/останова: Активация генератора при достижении минимальной рабочей скорости (~3-4 м/с) и остановка при опасном усилении ветра (обычно >25 м/с).

Тип датчика	Преимущества	Ограничения
Индуктивный	Высокая надежность в запыленной среде, устойчивость к влаге	Требует металлических меток, ограниченная частота измерений
Оптический	Максимальная точность, бесконтактное считывание	Чувствительность к загрязнению линз, обледенению
Магниторезистивный	Работа в широком температурном диапазоне, компактность	Восприимчивость к электромагнитным помехам

Дублирование сенсоров – стандартная практика в ветроэнергетике. Установка двух-трех независимых датчиков скорости гарантирует отказоустойчивость. При расхождении показаний система переходит в безопасный режим, а технические службы получают аварийный сигнал для диагностики.

Калибровка и верификация датчиков проводятся при каждом плановом обслуживании турбины с использованием эталонных тахометров. Современные системы также выполняют автоматическую самодиагностику целостности измерительных цепей, фиксируя обрывы проводов или потерю сигнала в режиме реального времени.

Технические характеристики датчиков скорости: на что обращать внимание

При выборе датчика скорости критически важно анализировать его ключевые технические параметры, определяющие совместимость и эффективность работы в конкретной системе. Несоответствие характеристик требованиям оборудования приводит к некорректным измерениям, сбоям или поломкам.

Тщательная оценка параметров позволяет подобрать оптимальное устройство под условия эксплуатации, нагрузку и интерфейс управления. Игнорирование этих аспектов существенно снижает надежность и точность контроля скорости вращения.

Ключевые параметры для оценки

Тип выходного сигнала: Определяет способ интеграции с системой управления. Основные варианты:

Аналоговый (0-10В, 4-20мА) - требует АЦП преобразователя
Импульсный (NPN/PNP транзистор, TTL) - количество импульсов на оборот (PPR)
Цифровой (RS-485, CANopen, PROFIBUS) - для сложных промышленных сетей

Диапазон измеряемых скоростей: Указывает минимальную и максимальную скорость вращения (об/мин), которую способен точно фиксировать датчик. Превышение максимума вызывает искажения, а работа ниже минимума - потерю сигнала.

Точность измерения: Выражается в процентах от измеряемого значения (±0.1%, ±0.5% и т.д.) или в единицах скорости. Влияет на качество регулирования процессов.

Разрешение: Минимальное изменение скорости, которое датчик может различить. Особенно важно для низкоскоростных применений и систем позиционирования.

Рабочее напряжение: Диапазон питающего напряжения (например, 10-30 В DC). Несоответствие вызывает нестабильную работу или повреждение.

Степень защиты (IP): Определяет устойчивость к пыли и влаге (IP65, IP67). Критично для эксплуатации в агрессивных средах.

Диапазон рабочих температур: Пределы температуры окружающей среды и корпуса, при которых гарантируется точность и сохранность устройства.

Конструктивное исполнение: Включает:

Монтажный размер и метод (фланец, резьба)
Длину и тип вала (если контактный)
Материал корпуса (сталь, алюминий, пластик)
Тип чувствительного элемента (индуктивный, оптический, магнитный)

Параметр	Типичные значения/варианты	Последствия при несоответствии
PPR (импульсов на оборот)	1-1024 (зависит от модели)	Ошибки расчета скорости на низких оборотах
Частота отклика	0.5 кГц - 100 кГц	Искажение сигнала на высоких скоростях
Макс. нагрузка на выход	20-100 мА (для транзисторных выходов)	Перегрев, выход из строя выхода датчика

Дополнительные факторы: Наличие защиты от переполюсовки, короткого замыкания, вибраций и электромагнитных помех (EMC). Для бесконтактных датчиков - рабочий зазор до целевого объекта.

Совместимость датчиков скорости с различными ЭБУ

Совместимость датчиков скорости с электронными блоками управления (ЭБУ) определяется соответствием электрических характеристик, протоколов передачи данных и физических разъемов. Основные типы датчиков – индуктивные (пассивные) и на основе эффекта Холла (активные) – требуют принципиально разных подходов к интеграции. Индуктивные датчики генерируют аналоговый сигнал переменного напряжения, в то время как активные формируют цифровой импульсный сигнал прямоугольной формы, что напрямую влияет на требования ЭБУ к обработке входных данных.

Критичным параметром является частота импульсов на километр (PPKM), которая должна соответствовать заводским настройкам ЭБУ. Несовпадение PPKM приводит к некорректному расчету скорости, ошибкам в работе спидометра, коробки передач или систем стабилизации. Для адаптации нештатных датчиков иногда применяют сигнальные конвертеры, преобразующие амплитуду, форму или частоту импульсов под требования конкретного блока управления.

Факторы совместимости

Тип выходного сигнала: Аналоговый (синусоида) для пассивных датчиков vs. Цифровой (меандр) для активных.
Напряжение питания: 5В, 8В или 12В в зависимости от модели ЭБУ.
Диапазон рабочих частот: Минимальная/максимальная частота импульсов, воспринимаемая контроллером.
Полярность подключения: Наличие/отсутствие требования к фазе сигнала.

Тип ЭБУ	Поддерживаемые датчики	Типичные проблемы
Bosch ME7	Активные (2-проводные)	Ошибка P0500 при несовпадении PPKM
Siemens VDO	Индуктивные, реже активные	Отсутствие сигнала при переполюсовке
Delphi MT20	Активные (3-проводные)	Сбои АКПП из-за низкой амплитуды сигнала

При замене датчика или ЭБУ обязательна проверка технической документации на соответствие параметров. Универсальные датчики с регулируемой чувствительностью или переключаемой полярностью упрощают адаптацию, но требуют точной настройки. Для диагностики несовместимости используют осциллограф для анализа формы сигнала и сканеры ошибок ЭБУ (коды P0500, P0501, U0415).

Список источников

При подготовке материалов о датчиках скорости использовались авторитетные технические источники, обеспечивающие достоверность технических характеристик и принципов работы устройств. Акцент делался на актуальные данные по современным типам датчиков и их применению в различных отраслях.

Основу составили специализированные инженерные издания, нормативная документация и учебные пособия по автомобильной электронике и промышленной автоматике. Все источники прошли перекрестную проверку для исключения устаревших или противоречивых сведений.

Технические каталоги и спецификации производителей датчиков (Bosch, Honeywell, Siemens)
ГОСТы и отраслевые стандарты на контрольно-измерительные приборы
Учебники по автомобильным электронным системам для технических вузов
Монографии по сенсорным технологиям в промышленной автоматизации
Научные публикации в журналах "Автомобильная промышленность" и "Приборы и системы"
Руководства по диагностике автомобильных систем OBD-II
Патентная документация на конструкции датчиков скорости
Технические отчеты исследовательских институтов транспортного машиностроения
