Датчики температуры выхлопных газов - применение и выбор

Статья обновлена: 18.08.2025

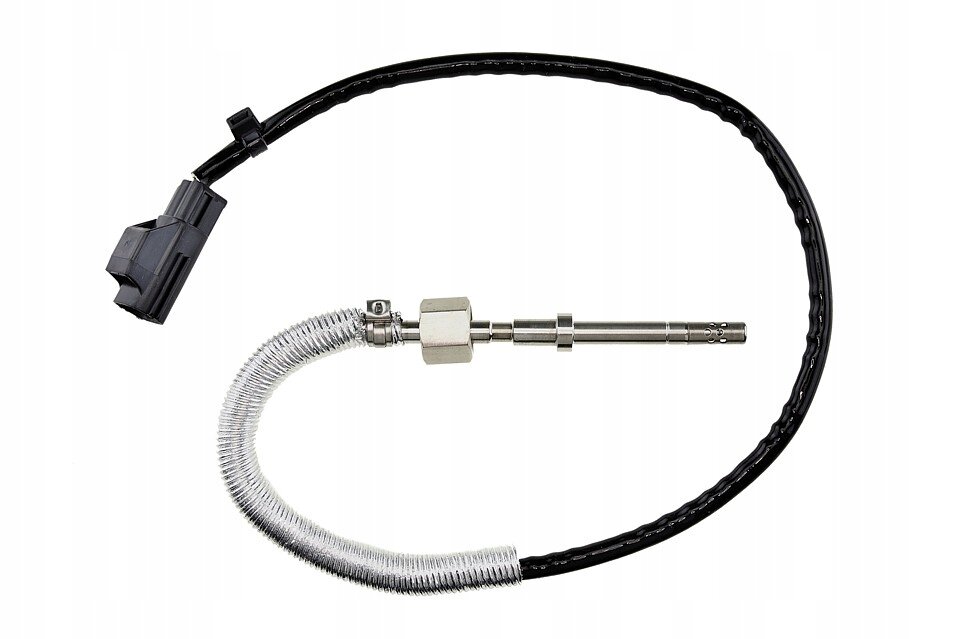

Точный контроль температурных показателей выхлопных газов стал критически важным для современных двигателей внутреннего сгорания.

Датчик температуры отработавших газов непосредственно влияет на эффективность систем нейтрализации выбросов, защиту турбокомпрессоров и общую работоспособность силового агревиата.

Корректный подбор термодатчика требует понимания его конструктивных особенностей, диапазона измерений и совместимости с конкретной системой управления двигателем.

Точки установки датчика в выхлопном тракте

Выбор оптимального места монтажа EGT-датчика напрямую влияет на точность измерений, срок службы сенсора и корректность работы систем двигателя. Неправильная установка может привести к задержке показаний, повреждению чувствительного элемента или некорректному управлению процессами регенерации.

Основные критерии выбора точки включают: требуемый температурный диапазон измерений, расстояние от цилиндров, необходимость контроля конкретных компонентов (турбина, катализатор, DPF), вибрационную нагрузку и доступность для обслуживания. Распространенные зоны установки имеют четкие функциональные различия.

Ключевые зоны монтажа и их назначение

• Выпускной коллектор (перед турбиной)
  Позволяет измерять максимальную температуру газов (до 1000°C). Критично для: защиты турбокомпрессора от перегрева, оптимизации топливных карт, диагностики пропусков зажигания. Требует термостойких датчиков.
• Вход каталитического нейтрализатора
  Контроль эффективности светофорного разогрева катализатора. Температурный диапазон: 700-900°C. Датчики с защитой от химической коррозии.
• Перед сажевым фильтром (DPF)
  Управление активной регенерацией: точное измерение температуры для впрыска топлива/дожига. Рабочий диапазон: 550-700°C. Обязательная установка в дизельных системах.
• После сажевого фильтра (DPF)
  Мониторинг успешности регенерации и диагностика засоров. Температуры ниже (400-600°C). Часто используется в паре с пред-фильтровым датчиком.
• После турбины
  Контроль "успокоившихся" газов для защиты глушителя и диагностики. Температуры снижены на 100-300°C. Подходит для бюджетных датчиков с меньшим диапазоном.

Точка установки	Типовой диапазон (°C)	Основная функция	Риски
Выпускной коллектор	600-1000	Защита турбины, калибровка ECU	Термоудар, вибрация
Вход катализатора	500-900	Контроль разогрева катализатора	Химическая эрозия
Перед DPF	550-700	Управление регенерацией	Загрязнение сажей
После DPF	400-600	Диагностика фильтра	Конденсат, низкая информативность

При монтаже избегайте зон с турбулентностью потока (резкие изгибы труб), участков вибрационного резонанса и мест с риском механических повреждений. Для высокоточных измерений расстояние от выпускных клапанов не должно превышать 10 см, при диагностических задачах допустимо удаление до 30 см.

Диапазон рабочих температур: границы эксплуатации

Критически важный параметр при выборе датчика – соответствие его диапазона измерений реальным температурам выхлопных газов в конкретной системе. Для бензиновых двигателей типичный диапазон составляет 400–900°C, в то время как дизельные двигатели и турбированные системы могут достигать 1000°C в штатном режиме, а при перегрузках или регенерации сажевого фильтра – кратковременно превышать 1050°C.

Выход за верхнюю границу диапазона приводит к необратимым повреждениям: расплавлению термоэлемента термопары, деградации керамических элементов NTC-термисторов, разрушению защитных чехлов и корпусов. Работа ниже минимального порога (обычно от -40°C) вызывает значительные погрешности измерений или полное отсутствие выходного сигнала у некоторых типов датчиков, что критично для систем управления холодным пуском.

Факторы влияния и решения

Для обеспечения надежности в экстремальных условиях применяются:

• Термопары типа K (хромель-алюмель): базовый выбор для диапазона -40°C до +1100°C
• Термопары типа N (нихросил-нисил): повышенная стабильность при 900–1300°C
• Керамические термисторы PT1000: высокая точность в -40°C – 850°C
• Спецсплавы и керамика: защитные гильзы из инконеля, ситаллические корпуса

Тип двигателя	Штатный диапазон (°C)	Пиковые значения (°C)
Бензиновый атмосферный	500–800	до 950
Бензиновый турбированный	600–950	до 1050
Дизель с сажевым фильтром (DPF)	400–750	до 1200 (регенерация)

При выборе датчика обязательно учитывается 20–25% запас по верхней границе относительно максимальной расчетной температуры в точке установки. Для пиковых режимов (например, регенерация DPF) допустимы кратковременные превышения номинала, но не более 10–15% от верхнего предела датчика. Несоблюдение этих правил ведет к ускоренной деградации чувствительного элемента и калибровочным сдвигам.

Влияние показаний на управление подачей топлива

Датчик температуры выхлопных газов (EGT) передаёт данные в электронный блок управления двигателем (ЭБУ) в режиме реального времени. Эти показания напрямую влияют на алгоритмы расчёта топливоподачи, поскольку температура отработавших газов является ключевым индикатором тепловой нагрузки на двигатель и эффективности сгорания топливно-воздушной смеси.

При превышении допустимых температурных значений ЭБУ немедленно корректирует работу топливной системы для защиты силового агрегата от повреждений. Это достигается через изменение параметров впрыска, таких как длительность импульса форсунок, давление топлива или момент подачи, что позволяет снизить тепловыделение в цилиндрах и предотвратить детонацию или прогар клапанов.

Конкретные механизмы регулирования

Основные способы воздействия на топливоподачу:

• Коррекция соотношения "воздух-топливо": Обогащение смеси при критическом росте EGT для снижения температуры сгорания
• Ограничение давления наддува: Снижение производительности турбокомпрессора через управление вестгейтом
• Изменение угла опережения впрыска: Сдвиг момента подачи топлива для оптимизации теплового режима
• Активация аварийных режимов: Принудительное ограничение мощности или оборотов двигателя

В дизельных двигателях особенно критичен контроль EGT для систем с сажевыми фильтрами (DPF) и регенерацией. Принудительное повышение температуры выхлопа в ходе прожига требует точной дозировки топлива и может включать:

1. Дополнительные поздние впрыски (постинжекции)
2. Коррекцию работы EGR-клапана
3. Управление дроссельной заслонкой

Диапазон EGT	Реакция ЭБУ	Цель корректировки
700-850°C (бензин)	Постепенное обеднение смеси	Оптимизация расхода топлива
850-950°C	Принудительное обогащение + коррекция угла зажигания	Защита выпускного коллектора
Выше 950°C	Аварийное снижение мощности + сигнал Check Engine	Предотвращение разрушения турбины

Неточные показания датчика приводят к некорректному дозированию топлива: заниженные значения вызывают переобеднение смеси и риск перегрева, а завышенные – чрезмерное обогащение с ростом расхода горючего и выбросов сажи. Поэтому исправность EGT-сенсора напрямую определяет не только ресурс двигателя, но и экономичность эксплуатации.

Связь с системой регенерации сажевого фильтра (DPF)

Датчики температуры выхлопных газов (ДТВГ) являются критически важными элементами для корректной работы системы регенерации сажевого фильтра (DPF) в современных дизельных двигателях. Их показания напрямую определяют стратегию управления процессом очистки фильтра от накопленной сажи.

Электронный блок управления двигателем (ЭБУ) в реальном времени использует данные от ДТВГ, установленных в ключевых точках выхлопной системы, для точного контроля температуры газов во время регенерации. Этот контроль абсолютно необходим, так как процесс требует поддержания температуры в строго определенном диапазоне для эффективного и безопасного сжигания сажи.

Функции ДТВГ в процессе регенерации DPF

Датчики выполняют несколько ключевых функций:

• Инициирование регенерации: ЭБУ анализирует данные от дифференциального датчика давления DPF и модели сажевого наполнения. Однако для запуска активной регенерации ЭБУ должен убедиться, что текущая температура выхлопных газов (по данным ДТВГ) находится в диапазоне, позволяющем начать процесс безопасно и эффективно.
• Управление нагревом: Во время активной регенерации (обычно принудительной, с дополнительным впрыском топлива) ЭБУ непрерывно считывает показания ДТВГ, установленных перед DPF и часто после него. На основе этих данных ЭБУ в реальном времени регулирует:
  • Момент, длительность и количество дополнительного впрыска топлива (в цилиндр или во впускной коллектор/выпускной тракт).
  • Управление дроссельной заслонкой, клапаном рециркуляции ОГ (EGR) и турбокомпрессором для оптимизации потока воздуха и достижения необходимой температуры.
• Контроль пиковых температур и защита: ДТВГ постоянно отслеживают температуру, чтобы она не превысила критические значения, которые могут повредить сам DPF или другие компоненты выхлопной системы (катализаторы, трубы). При приближении к опасному порогу ЭБУ немедленно корректирует параметры впрыска или даже аварийно прекращает регенерацию.
• Мониторинг эффективности регенерации: Температура газов после DPF является важным индикатором протекания процесса горения сажи внутри фильтра. Ее динамика помогает ЭБУ оценить, насколько успешно идет регенерация.
• Завершение цикла: ЭБУ использует данные о температуре (наряду с другими параметрами, такими как время или перепад давления), чтобы определить момент, когда сажа выжжена достаточно, и можно завершить фазу активного нагрева.

Точки установки и задачи ДТВГ

Обычно используется несколько ДТВГ, расположенных стратегически:

Расположение датчика	Основные задачи
Перед каталитическим нейтрализатором окисления (DOC) / Перед DPF	Контроль температуры на входе в DOC/DPF. Основной сигнал для управления дополнительным впрыском топлива и воздушными системами во время активной регенерации. Защита DOC/DPF от перегрева.
Между DOC и DPF	Контроль температуры газов после DOC, где происходит экзотермическая реакция дожига топлива. Прямой контроль температуры на входе в DPF. Критически важен для точного управления нагревом DPF.
После DPF	Мониторинг температуры на выходе из фильтра. Оценка эффективности регенерации (по разнице температур до/после). Дополнительная защита компонентов после DPF и диагностика.

Отказ или некорректные показания любого из этих датчиков температуры напрямую влияют на работу системы DPF. ЭБУ может заблокировать запуск регенерации из-за отсутствия достоверных данных о температуре, прервать уже начатый процесс при подозрении на неисправность датчика или неправильно управлять нагревом, что чревато либо неэффективной очисткой (низкая температура), либо риском повреждения фильтра и выхлопной системы (перегрев). Это неизбежно приводит к засорению DPF, падению мощности двигателя, увеличению расхода топлива и загоранию аварийной лампы.

Диагностика неисправностей по кодам ошибок OBD-II

Коды ошибок OBD-II, связанные с датчиком температуры выхлопных газов (Exhaust Gas Temperature Sensor, EGT), являются ключевым инструментом для выявления неисправностей. Наиболее распространённые коды включают P0544 (обрыв цепи), P0546 (низкий сигнал), P0547 (высокий сигнал) и P2033 (неисправность цепи 2-го датчика). Каждый код указывает на конкретную проблему в цепи датчика или его характеристиках, что позволяет целенаправленно проверять компоненты без лишних действий.

При появлении кода ошибки первым шагом является проверка целостности проводки и контактов разъёма датчика, так как окисление, повреждение изоляции или нарушение соединений составляют до 70% неисправностей. Далее измеряется сопротивление датчика и напряжение в цепи, сравнивая показания с эталонными значениями производителя. Например, сопротивление исправного датчика обычно находится в диапазоне 50-500 Ом при комнатной температуре, а выходное напряжение должно изменяться пропорционально нагреву.

Алгоритм интерпретации кодов

Типовые коды ошибок EGT-сенсора и их диагностические признаки:

Код OBD-II	Описание	Возможные причины
P0544	Обрыв цепи датчика	Перетёртые провода, отключённый разъём, внутренний обрыв датчика
P0546	Низкий уровень сигнала	Короткое замыкание на массу, загрязнение контактов, неисправность ЭБУ
P0547	Высокий уровень сигнала	Короткое замыкание на +12В, повреждение термоэлемента, коррозия разъёма
P2033	Неисправность цепи датчика 2	Проблемы в дополнительном сенсоре (для систем с двумя датчиками), ошибка калибровки

Важные этапы углублённой диагностики:

• Проверка сигнала в реальном времени через диагностический сканер при прогреве двигателя: плавное изменение температуры указывает на исправность, скачки – на неисправность.
• Сравнение показаний EGT с данными смежных датчиков (например, лямбда-зонда) для выявления противоречивых значений.
• Тест реакции на нагрузку: резкое увеличение оборотов двигателя должно вызывать быстрое (в течение 10-30 сек) повышение показаний температуры.

После замены датчика обязательна процедура сброса ошибок и тестовый цикл работы двигателя. Если ошибка возвращается, требуется проверка цепи питания (5В/12В) и диагностика ЭБУ на предмет повреждения входных цепей. Для точной интерпретации кодов P054x/P203x всегда сверяйтесь с мануалом производителя, так как параметры могут отличаться для дизельных и бензиновых систем.

Методика проверки сопротивления мультиметром

Отключите электрический разъём датчика температуры выхлопных газов (EGT) для исключения влияния бортовой сети. Убедитесь, что двигатель и выхлопная система остыли до комнатной температуры – это критично для корректного сравнения показаний с номинальными значениями.

Переведите мультиметр в режим измерения сопротивления (Ω) с диапазоном 0–100 кОм. Подключите щупы прибора к контактным выводам датчика, соблюдая полярность (для термосопротивлений PTC/NTC она не важна, но рекомендуется фиксировать одинаковое подключение при повторных замерах).

Последовательность диагностики

1. Проверка обрыва цепи:
   • Прикоснитесь щупами к обоим контактам датчика
   • Показание "OL" или "1" (перегрузка) указывает на обрыв внутри чувствительного элемента
2. Проверка на короткое замыкание:
   • Сравните измеренное сопротивление с паспортными данными производителя
   • Значение близкое к 0 Ом сигнализирует о внутреннем КЗ
3. Анализ температурной зависимости:
   • Измерьте сопротивление при 20–25°C
   • Аккуратно прогрейте чувствительный элемент феном (не выше 150°C!)
   • Контролируйте изменение показаний:

     Тип датчика	Холодное состояние	Горячее состояние
     PTC (Pos. TC)	Низкое Ω	Резкий рост Ω
     NTC (Neg. TC)	Высокое Ω	Падение Ω

Важно: Любое отклонение от динамики изменения сопротивления (отсутствие реакции на нагрев/охлаждение, скачки значений) свидетельствует о неисправности датчика. Сравнивайте результаты с технической спецификацией конкретной модели – допустимые диапазоны сопротивления различаются у производителей.

Симптомы перегрева турбины из-за некорректных данных

Некорректные показания датчика температуры выхлопных газов (EGT) препятствуют точному расчету температурной нагрузки на турбокомпрессор. Электронный блок управления (ЭБУ), получая заниженные или искаженные данные, не активирует защитные алгоритмы, что провоцирует критические тепловые режимы работы турбины.

Отсутствие своевременной коррекции подачи топлива и давления наддува приводит к лавинообразному росту температуры в турбинной части. Это вызывает термическое повреждение компонентов, причем водитель замечает проблему лишь при явных внешних проявлениях перегрева.

Ключевые признаки перегрева

• Синее/черное масляное загрязнение на корпусе турбины – свидетельствует о коксовании масла из-за экстремального нагрева
• Раскаленный докрасна турбокорпус – визуально заметное свечение металла после остановки двигателя
• Повышенный расход масла – разрушение сальников и уплотнений под воздействием температур
• Металлический звон или свист при работе – деформация роторной группы или корпусных элементов
• Снижение эффективности наддува – падение мощности и "турбоямы" из-за нарушения геометрии горячей части

Параметр	Норма	При перегреве
Цвет корпуса турбины	Темно-серый/черный	Синие/фиолетовые пятна побежалости
Температура выхлопного коллектора	600-750°C	950°C+ (при неверных данных датчика)
Запах в моторном отсеке	Отсутствует	Резкий запах горелого масла или пластмассы

Длительная эксплуатация с некорректными показаниями EGT-сенсора неизбежно вызывает прогар лопаток турбинного колеса, деформацию вала и разрушение подшипников. Особую опасность представляет калильное зажигание, когда перегретые элементы турбины инициируют преждевременное воспламенение топливной смеси.

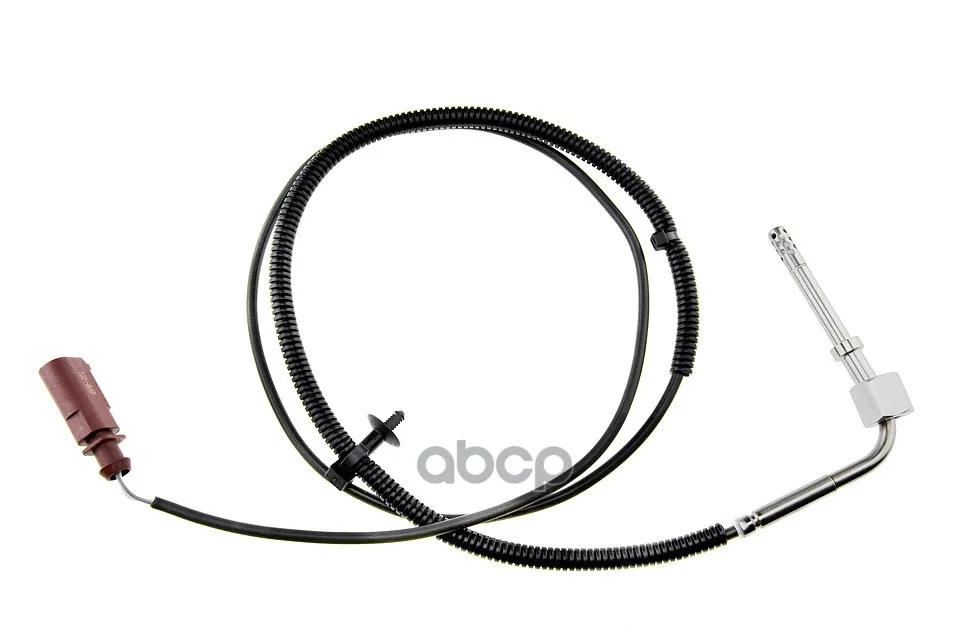

Особенности подключения разъемов и проводки

Полярность подключения критична при монтаже датчиков с термопарным принципом работы: перепутанные контакты приведут к инвертированию сигнала и некорректным показаниям. Для резистивных датчиков (NTC/PTC) соблюдение цветовой маркировки проводов предотвращает ошибки калибровки. Обязательна проверка соответствия распиновки разъёма спецификациям производителя – даже визуально идентичные коннекторы могут иметь разную распиновку.

Используйте экранированный кабель с термостойкой изоляцией (температурный класс не ниже 200°C), проложенный вдали от подвижных элементов выпускной системы и высоковольтных проводов. Минимальный радиус изгиба проводки должен исключать перелом жил. Для предотвращения коррозии контактов применяйте герметичные разъёмы с силиконовыми уплотнителями или специализированные термопасты, особенно в зонах прямого воздействия дорожных реагентов.

Ключевые требования к монтажу

• Механическая фиксация: Фиксатор разъёма должен быть полностью защёлкнут – вибрация способна вызвать нарушение контакта.
• Длина провода: Избегайте натяжения и излишних запасов. Избыток кабеля сворачивайте кольцом диаметром ≥80 мм.
• Защита от перегрева: В зонах с температурой >150°C применяйте термочехлы или металлорукав.

Тип соединения	Риски при нарушении	Метод контроля
Болтовой клеммник	Ослабление контакта от вибрации, окисление	Регулярная протяжка, нанесение медной смазки
Втычной разъём	Загрязнение контактов, недожатый фиксатор	Очистка спиртом, проверка щелчка замка

Важно: При замене датчика недопустима скрутка проводов – только пайка тугоплавким припоем с последующей термоусадкой. Места соединений изолируйте термостойкими материалами, исключающими пробой на массу. Проверка целостности экрана и отсутствия короткого замыкания на корпус обязательна перед первым запуском системы.

Защита датчика от механических повреждений

Датчики температуры выхлопных газов работают в зонах повышенного механического воздействия: вибрации двигателя, удары камней о выхлопную систему, случайные контакты при обслуживании. Повреждение корпуса или чувствительного элемента приводит к искажению показаний или полному отказу, что критично для систем контроля двигателя и экологических параметров.

Защита обеспечивается конструктивными решениями и правильным монтажом. Ключевые аспекты включают выбор материалов, устойчивых к ударным нагрузкам, применение дополнительных экранов и соблюдение регламентов установки для минимизации рисков.

Способы защиты и рекомендации

• Ударопрочный корпус: Использование нержавеющей стали AISI 316 или термостойких сплавов с толщиной стенок ≥1.5 мм
• Защитные кожухи: Монтаж стальных экранов при расположении вблизи дорожного полотна для предотвращения пробоя камнями
• Виброизоляция: Применение пружинных фиксаторов и демпфирующих шайб для гашения резонансных колебаний
• Оптимальное позиционирование: Установка в зонах, исключающих контакт с подвижными элементами подвески или кузова
• Защита проводки: Армированные термостойкие кабельные каналы с фиксацией в 2-х точках минимум

Калибровка показаний после замены компонента

Замена датчика температуры выхлопных газов или связанных компонентов (например, прокладок выпускного коллектора, катализатора) требует обязательной калибровки для обеспечения точности измерений. Новый компонент может иметь отличные от изношенного детали термоэлектрические характеристики или сопротивление, что приводит к систематическим погрешностям в показаниях ЭБУ двигателя.

Процедура калибровки включает принудительный прогрев системы до эталонных температур с последующей корректировкой коэффициентов преобразования сигнала в ПО диагностического оборудования. Игнорирование этого этапа провоцирует некорректную работу системы управления впрыском, ошибки по обеднению/обогащению смеси и преждевременный износ каталитического нейтрализатора.

Ключевые этапы калибровки

1. Аппаратная подготовка: Прогрев двигателя до рабочей температуры (90-95°C) с последующей 10-минутной работой на 2500 об/мин для стабилизации теплового режима выпускного тракта.
2. Сбор эталонных данных: Фиксация показаний заменённого датчика и контрольного пирометра в трёх точках:
   • Холостой ход (~150-300°C)
   • Средние нагрузки (~450-600°C)
   • Пиковые режимы (кратковременное достижение 750-850°C)
3. Коррекция коэффициентов: Ввод отклонений в калибровочные таблицы ЭБУ через диагностический сканер с использованием специализированного ПО (например, Bosch ESI[tronic], Delphi DS150E).

Тип погрешности	Признак	Метод коррекции
Линейное смещение	Постоянное отклонение на всех режимах	Коррекция нулевой точки в параметре "Offset"
Нелинейность	Рост ошибки при повышении температуры	Изменение коэффициента усиления ("Gain") в характеристической кривой
Термодрейф	Нестабильность показаний при одинаковых условиях	Повторная калибровка после 3-х циклов "прогрев-остывание"

Особое внимание уделяется датчикам с изменёнными характеристиками (например, при переходе с PTC на NTC-термисторы) – их калибровка требует полного обновления градуировочных кривых в прошивке ЭБУ. Для мультисенсорных систем (одновременный замер температуры до/после катализатора) обязательна синхронизация показаний обоих каналов с погрешностью не более ±3%.

Сравнение керамических и металлических термопар

Керамические термопары используют электроды из специализированных керамических материалов (чаще всего на основе оксидов циркония или алюминия) с напыленными платиновыми чувствительными элементами. Их ключевое преимущество – способность работать в экстремально высокотемпературных средах, достигающих 1600°C и выше. Такая термостойкость делает их незаменимыми при измерении температуры выхлопных газов в турбированных двигателях, промышленных установках или в непосредственной близости от каталитических нейтрализаторов, где металлические аналоги быстро деградируют.

Металлические термопары (типов K, J, N) изготавливаются из сплавов никеля, хрома, железа или платины. Они отличаются более низкой стоимостью по сравнению с керамическими, высокой механической прочностью и устойчивостью к вибрациям. Однако их верхний температурный предел обычно ограничен 1200-1300°C, что в условиях высоконагруженных современных двигателей может быть недостаточно для длительной эксплуатации в зонах с максимальным нагревом выхлопа.

Критерии выбора для систем выхлопа

При подборе термопары для контроля температуры отработавших газов (EGT) решающее значение имеют:

• Диапазон рабочих температур: Керамика предпочтительна при >1300°C.
• Стойкость к термоударам: Металлические лучше переносят резкие перепады температур.
• Вибрационная нагрузка: Металлические конструкции менее хрупкие.
• Химическая инертность: Оба типа устойчивы к агрессивным компонентам выхлопа, но керамика менее подвержена окислению.
• Бюджет: Металлические решения экономичнее.

Характеристика	Керамические термопары	Металлические термопары
Максимальная температура	>1600°C	1100-1300°C
Ресурс при высоких нагрузках	Высокий (при отсутствии ударов)	Средний (снижается при t>1000°C)
Ударопрочность	Низкая	Высокая
Стоимость	Значительно выше	Умеренная
Оптимальное применение	Турбины, выпускные коллекторы гоночных авто, дизельные DPF-системы	Штатные системы мониторинга EGT, диагностика, бюджетные тюнинг-проекты

Важно: Для участков выхлопной системы с риском механических повреждений (например, под днищем авто) чаще применяют термопары в металлических защитных гильзах, даже если чувствительный элемент керамический. Это компенсирует хрупкость керамики при сохранении термостойкости.

Критерии подбора по марке и модели авто

Главным фактором при выборе датчика температуры выхлопных газов (EGT) является точное соответствие спецификациям производителя автомобиля. Каждая модель двигателя имеет уникальную конфигурацию выхлопной системы, определяющую тип крепления, электрические параметры и диапазон измерений сенсора.

Производители указывают оригинальные каталожные номера для конкретных модификаций силовых агрегатов. Использование несоответствующего датчика вызывает некорректные показания, ошибки ECU и преждевременный выход из строя компонентов.

Ключевые параметры выбора

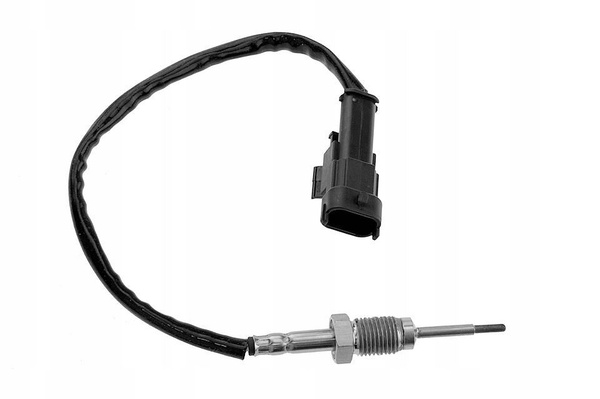

• Резьбовое соединение: Диаметр и шаг резьбы (M10×1.0, M12×1.25 и др.)
• Геометрия корпуса: Длина чувствительного элемента и вылет резьбовой части
• Электрические характеристики: Сопротивление (Ом) и тип выходного сигнала (mV, CAN-шина)
• Температурный диапазон: Максимальная измеряемая температура (650°C, 900°C, 1000°C)
• Разъём подключения: Конфигурация пинов и форма фиксатора

Примеры соответствий	Типовые требования
VW Golf 1.6 TDI (CAYC)	03L906088B, резьба M10×1.0, 0-1000°C
BMW N47	11747848907, 2-pin разъём, 5V опорное
Toyota D-4D (1KD-FTV)	89467-0H010, термопара типа K

1. Определите расположение сенсора: до/после турбины или сажевого фильтра
2. Сверьте VIN-код с электронными каталогами (ETKA, RealOEM)
3. Учитывайте год выпуска: рестайлинговые модели часто имеют отличия
4. Проверьте маркировку старого датчика (цифробуквенный код на корпусе)

Требования к термостойкости изоляции проводов

Термостойкость изоляции является критическим параметром для проводов, используемых в датчиках температуры выхлопных газов (EGT). Выхлопная система автомобиля или промышленной установки создает экстремальные термические нагрузки: температура газов может достигать 850–1050°C в бензиновых двигателях и 700–900°C в дизельных, а локальный нагрев проводки вблизи коллектора или турбины часто превышает 300°C. Стандартная ПВХ-изоляция (рассчитанная на 80–105°C) быстро деградирует в таких условиях, теряя эластичность, трескаясь и обугливаясь, что ведет к коротким замыканиям и отказу датчика.

Несоответствие изоляции рабочим температурам провоцирует ускоренное старение материала: под воздействием тепла и агрессивных химических компонентов выхлопа (кислотные остатки, сера) происходит потеря диэлектрических свойств, рост тока утечки и риска пробоя. Это требует применения специализированных изоляционных материалов, сохраняющих механическую целостность и электроизоляционные характеристики при длительном нагреве, а также при резких термоциклических ударах (нагрев-охлаждение).

Ключевые аспекты выбора термостойкой изоляции

• Температурный класс: Изоляция должна соответствовать максимальной рабочей температуре в точке монтажа провода. Рекомендуются материалы классов:
  • H (180°C): Силиконовая резина, стекловолокно с пропиткой
  • C (200°C): Политетрафторэтилен (PTFE), спеченная слюда
  • R (220°C) и S (240°C): Усовершенствованные фторполимеры (PFA, FEP), керамические композиты
  • Выше 240°C: Асбестовые композиции (при ограниченном использовании), металлические защитные оплетки с терморассеивающими свойствами
• Термическая стабильность: Материал не должен плавиться, воспламеняться или выделять токсичные газы при перегреве. Обязательна проверка на термоокислительную стойкость по стандартам (ISO 6722, SAE J1128).
• Химическая инертность: Устойчивость к коррозионным агентам выхлопа (масло, топливо, кислоты, соли). Фторполимеры (PTFE/PFA) демонстрируют наилучшую химическую пассивность.
• Механическая прочность: Сохранение гибкости и сопротивления истиранию/вибрации при высоких температурах. Силикон хрупок при механических нагрузках, PTFE и оплетки предпочтительнее в зонах трения.
• Диэлектрическая прочность: Минимальное падение сопротивления изоляции (>10 МОм) после термостарения. Испытания проводят при рабочей температуре провода.

Материал изоляции	Макс. рабочая t°	Ключевые преимущества	Ограничения
PTFE (тефлон)	260°C	Химстойкость, низкое трение, негорючесть	Ползучесть под нагрузкой, высокая цена
Пропитанное стекловолокно	200°C	Низкая стоимость, огнестойкость	Гигроскопичность, хрупкость на изгиб
Силиконовая резина	180-200°C	Гибкость, влагостойкость	Низкая прочность на разрыв, чувствительность к маслам
PFA	250°C	Пластичность при монтаже, стойкость к УФ	Высокая стоимость, сложность переработки

Обязательная проверка: При выборе провода для EGT необходимо учитывать не только паспортную термостойкость материала, но и конструктивные факторы: толщину изоляционного слоя, наличие экранирующей оплетки (рассеивает тепло), цвет покрытия (темные тона снижают теплопоглощение от инфракрасного излучения), а также расстояние от датчика до зоны критического нагрева. Для участков вблизи турбины часто применяют провода в металлической термочехле или с керамическими трубками.

Производители указывают для термостойких проводов параметр "сопротивление изоляции после термостарения" (например, 1000 часов при 200°C). Рекомендуется выбирать кабели с маркировкой SAE J2192 (для авто) или ISO 19642 (общий транспорт), гарантирующей соответствие заявленному температурному классу. Для особо жестких условий (спортивные авто, промышленные ДВС) применяют провода с асбестовой или кремнеземной изоляцией, выдерживающие кратковременный нагрев до 1000°C.

Влияние термоциклирования на ресурс сенсора

Термоциклирование представляет собой повторяющиеся циклы нагрева и охлаждения датчика при эксплуатации двигателя. Эти температурные колебания возникают из-за изменений режимов работы ДВС (пуск, прогрев, работа под нагрузкой, остановка) и создают значительные механические напряжения в материале чувствительного элемента и корпуса.

Основное разрушающее воздействие термоциклирования связано с разницей коэффициентов термического расширения (КТР) материалов, составляющих сенсор. Несовпадение КТР керамического чувствительного элемента, металлического корпуса, контактных выводов и изоляторов приводит к возникновению сдвигающих и растягивающих усилий на границах их соединений при каждом цикле.

Последствия термоциклирования:

• Образование микротрещин: Постоянные напряжения вызывают усталость материалов, особенно керамики, приводя к появлению и развитию микротрещин в чувствительном элементе или защитном слое.
• Деградация электрических контактов: Циклическое изменение геометрии соединений ослабляет контактные площадки, выводы и сварные швы, увеличивая сопротивление или приводя к обрыву цепи.
• Нарушение герметичности: Термические деформации корпуса и изоляторов могут нарушить целостность уплотнений, позволяя агрессивным газам проникать к чувствительному элементу и ускорять его коррозию.
• Дрейф характеристик: Накопление микротрещин и дефектов изменяет электрические параметры сенсора (например, сопротивление), снижая точность измерений.

Факторы, усугубляющие влияние термоциклирования:

Амплитуда цикла	Чем выше разница между минимальной и максимальной температурой в цикле, тем больше деформации и напряжения.
Скорость изменения температуры	Резкие скачки температуры (например, при резком ускорении или торможении двигателем) создают более высокие термические градиенты и пиковые нагрузки.
Частота циклов	Большее количество циклов ускоряет накопление усталостных повреждений.
Конструкция сенсора	Качество подбора материалов по КТР, надежность соединений и общая механическая прочность конструкции критичны для стойкости к термоциклированию.

Для повышения ресурса в условиях термоциклирования производители применяют специальные термостойкие керамические составы, совершенствуют конструкцию узлов крепления и контактов (вводы, токопроводы), используют буферные слои и компенсаторы тепловых расширений, а также наносят защитные покрытия, замедляющие рост трещин.

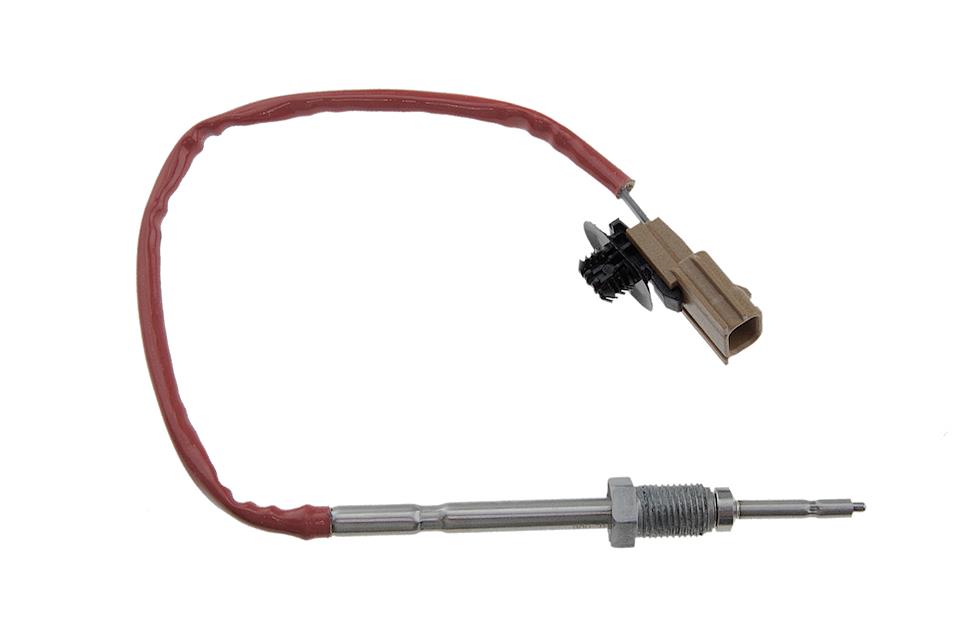

Варианты крепления: резьбовые и фланцевые соединения

Резьбовое соединение предполагает вкручивание сенсора напрямую в технологическое отверстие выхлопной системы через предварительно нарезанную резьбу. Такой метод обеспечивает герметичный контакт с газовой средой за счет деформации уплотнительных элементов (конусных колец или шайб) при затяжке. Глубина погружения чувствительного элемента строго определяется шагом резьбы и позицией посадочного упора.

Фланцевое крепление реализуется через прижим плоского кольцевого основания датчика болтами к ответной части на трубе. Герметичность достигается установкой термостойких прокладок (графитовых, металлических) между сопрягаемыми поверхностями. Данный вариант допускает вариативность позиционирования сенсора относительно потока газов за счет смещения отверстий под крепеж.

Сравнительные характеристики

Параметр	Резьбовое соединение	Фланцевое соединение
Скорость монтажа	Быстрее (не требует демонтажа узлов)	Медленнее (необходим доступ к болтам)
Устойчивость к вибрациям	Средняя (риск самооткручивания)	Высокая (равномерная нагрузка болтов)
Температурная стойкость	Ограничена термоустойчивостью уплотнителя	Выше (металлические прокладки)
Ремонтопригодность	Риск срыва резьбы при замене	Проще демонтаж без повреждений

Критерии выбора:

• Резьбовые предпочтительны при ограниченном пространстве и умеренных вибрациях (легковые авто)
• Фланцевые применяются в системах с высоким давлением/вибрациями (грузовой транспорт, промышленные установки)

Обязательно учитывайте диаметр резьбы (M12×1.5, M18×1.5) или типоразмер фланца (ISO, DIN) при подборе совместимого сенсора.

Анализ сигнала осциллографом при выходе из строя

Использование осциллографа для диагностики неисправностей датчика температуры выхлопных газов (EGT) позволяет визуализировать отклонения в его работе. При корректной работе датчик выдает стабильный сигнал напряжения, пропорциональный температуре, с плавными изменениями при переходных режимах двигателя. Любые резкие скачки, обрывы или отсутствие сигнала на осциллограмме указывают на проблемы.

Характерные признаки неисправности проявляются в форме сигнала: обрыв цепи демонстрирует нулевую линию, короткое замыкание – постоянное напряжение без изменений. При деградации чувствительного элемента часто наблюдаются хаотичные колебания, "шум" или задержки реакции на изменение температуры. Анализ формы сигнала под нагрузкой (резкое ускорение) особенно важен для выявления скрытых дефектов.

Типовые аномалии сигнала и их интерпретация

• Полное отсутствие сигнала: Обрыв цепи питания, повреждение проводки или внутренний обрыв датчика.
• Постоянное напряжение (~0V или ~5V): Короткое замыкание на массу или питание, неисправность опорного напряжения ЭБУ.
• Ступенчатые скачки, "шум": Нарушение контакта (окисление, повреждение разъема), деградация термоэлемента.
• Запаздывание реакции (>500 мс): Физическое повреждение чувствительного элемента, загрязнение.
• Несоответствие ожидаемым значениям: Смещение калибровки, частичная потеря характеристик.

Параметр осциллограммы	Норма	Неисправность
Амплитуда (на прогретом двигателе)	0.3-4.5V (зависит от модели)	Выход за диапазон, отсутствие
Форма сигнала при ускорении	Плавный рост с инерцией	Резкие провалы, "ступени"
Стабильность (холостой ход)	Минимальные колебания (±0.05V)	Дрейф, высокочастотный шум

Для точной диагностики сравнивают сигнал с эталонными осциллограммами для конкретной модели датчика. Одновременная проверка опорного напряжения и сопротивления цепи обязательна для исключения ошибок ЭБУ. Анализ реакции на резкий перегазовку выявляет инерционность – критичный параметр для EGT.

Совместимость с тюнинговыми прошивками ECU

При установке тюнинговых прошивок ECU критически возрастает температурная нагрузка на двигатель, особенно в зоне выпускного тракта. Штатные датчики температуры выхлопных газов (EGT) часто не рассчитаны на экстремальные режимы, характерные для чип-тюнинга, форсированных моторов или изменений топливной системы. Их рабочий диапазон может оказаться недостаточным для точного контроля в пиковых условиях.

Ошибки в выборе EGT-сенсора при программной модификации ECU приводят к ложным показаниям, запаздыванию реакции на перегрев или полному выходу из строя. Это провоцирует детонацию, прогар клапанов, повреждение турбины или катализатора из-за отсутствия корректных данных для адаптивного управления углом опережения зажигания и составом топливовоздушной смеси.

Ключевые аспекты выбора

Для интеграции с тюнинговыми прошивками датчики EGT должны соответствовать требованиям:

• Расширенный температурный диапазон: минимум до 950°C для атмосферных ДВС и 1050°C для турбированных версий
• Быстрый отклик: время реакции не более 1-2 секунд для предотвращения термических повреждений
• Тип чувствительного элемента: термопары типа K (хромель-алюмель) как оптимальный вариант для высоких температур

Обязательна проверка совместимости характеристик считывания с ПО ECU. Прошивки с функцией коррекции параметров в реальном времени (например, для ethanol-топлива) требуют калибровки датчика под конкретный алгоритм управления. Использование несоответствующих EGT может вызвать конфликт с программной логикой, что проявляется в:

1. Активации аварийного режима ECU при несовпадении данных с ожидаемыми значениями
2. Некорректной работе системы защиты от перегрева
3. Ошибочной адаптации топливных карт

Тип тюнинга	Рекомендуемый предел измерения EGT	Особенности интеграции
Stage 1 (программный)	до 900°C	Проверка калибровочных коэффициентов в прошивке
Stage 2 (downpipe, турбина)	до 1000°C	Аппаратная перепрошивка ECU с добавлением канала для EGT
Гоночные приложения	1100-1200°C	Использование дублирующих датчиков + внешние логгеры

Важно: При установке нескольких EGT (например, на каждый цилиндр в рядных двигателях) требуется синхронизация данных через программное обеспечение ECU. Для проектов с заменой турбокомпрессора или установкой закиси азота датчик должен монтироваться непосредственно перед турбиной в коллекторе для контроля критических температур.

Бюджетные аналоги vs оригинальные детали

Основное различие между оригинальными датчиками температуры выхлопных газов (EGTS) и бюджетными аналогами заключается в качестве материалов, точности производства и уровне контроля качества. Оригинальные детали разрабатываются и тестируются непосредственно производителем автомобиля или его официальными поставщиками под конкретную модель и двигатель, что гарантирует идеальную совместимость, заявленные характеристики и долгий срок службы.

Бюджетные аналоги, часто производимые сторонними компаниями, предлагают значительную экономию на начальном этапе. Однако эта экономия может быть сопряжена с рисками: использование менее термостойких материалов, меньшая точность сенсора, упрощенная конструкция и потенциальные проблемы с калибровкой или совместимостью с электронной системой управления двигателем (ЭСУД), что в итоге может привести к некорректным показаниям, ошибкам и повторным заменам.

Ключевые аспекты выбора

При выборе между аналогом и оригиналом необходимо взвесить несколько критически важных факторов:

• Стоимость: Аналоги значительно дешевле оригиналов, что является их главным преимуществом.
• Надежность и ресурс: Оригиналы имеют предсказуемо высокий ресурс благодаря строгим стандартам. Ресурс аналогов варьируется в широких пределах и часто оказывается меньше.
• Точность измерений: Оригинальные датчики обеспечивают максимальную точность в заданном диапазоне температур. Точность аналогов может быть ниже, а погрешность – выше, что влияет на работу ЭСУД.
• Совместимость и калибровка: Оригиналы гарантированно подходят и корректно взаимодействуют с ЭСУД. Аналоги могут требовать дополнительной калибровки, а в некоторых случаях вызывать ошибки (например, P0544, P0546) из-за несоответствия электрических характеристик.
• Термостойкость: Материалы оригинальных датчиков рассчитаны на экстремальные температуры выхлопа. Бюджетные аналоги могут использовать материалы с меньшей термостабильностью, что ведет к деградации и выходу из строя.

Параметр	Оригинальный датчик	Бюджетный аналог
Цена	Высокая	Низкая
Ресурс работы	Высокий, предсказуемый	Средний/Низкий, варьируется
Точность показаний	Высокая, стабильная	Может быть снижена, возможен дрейф
Совместимость с ЭСУД	Гарантированная	Требует проверки, возможны ошибки
Диапазон рабочих температур	Соответствует спецификациям двигателя	Может быть ограничен
Гарантия	Официальная гарантия производителя	Гарантия продавца/производителя (часто короче)

Окончательный выбор зависит от приоритетов: если критична максимальная надежность, долговечность и гарантированная работа системы – предпочтителен оригинал. Если автомобиль не новый, бюджет ограничен и допустим некоторый риск более раннего выхода из строя – можно рассмотреть качественные аналоги от проверенных брендов среднего ценового сегмента, избегая самых дешевых безымянных вариантов.

Профилактика коррозии контактов в агрессивной среде

Эксплуатация датчиков температуры выхлопных газов в условиях высоких температур, вибраций и химически активных веществ требует особого внимания к защите электрических контактов. Коррозия соединений приводит к потере сигнала, искажению данных и преждевременному выходу датчика из строя. Агрессивные компоненты выхлопных газов (сера, кислотные остатки, влага) ускоряют окисление металлических поверхностей, особенно при наличии гальванических пар.

Эффективная профилактика включает комплекс мер по изоляции контактных групп от внешней среды и минимизации электрохимических процессов. Ключевое значение имеют правильный выбор материалов, герметизация соединений и регулярное обслуживание. Необходимо учитывать конструктивные особенности разъёмов и совместимость материалов при модернизации системы.

Ключевые методы защиты

• Применение специализированных смазок: Нанесение токопроводящих или диэлектрических антикоррозионных паст (на основе силикона или синтетических масел) на контактные поверхности перед сборкой
• Использование герметичных разъёмов: Установка соединителей с классом защиты IP6K9K (пыле-/влагонепроницаемых), оснащённых резиновыми уплотнителями и стопорными кольцами
• Нанесение защитных покрытий: Гальваническое покрытие контактов благородными металлами (золото, никель) или их сплавами для снижения электрохимической активности

Сравнение материалов контактов

Материал	Устойчивость к коррозии	Ограничения
Лужёная медь	Средняя (при повреждении слоя олова)	Чувствительна к высоким температурам (>150°C)
Никелированная сталь	Высокая	Повышенное переходное сопротивление
Позолоченные контакты	Максимальная	Высокая стоимость, механическая уязвимость

1. Контроль состояния соединений: Регулярная проверка целостности уплотнений и отсутствия окислов в ходе ТО
2. Защита от гальванических пар: Исключение прямого контакта разнородных металлов (медь-алюминий) через переходные втулки
3. Правильный монтаж: Фиксация разъёма ниже точки выхода провода из датчика для предотвращения скопления конденсата

При выборе датчика критично оценивать не только температурный диапазон сенсора, но и соответствие разъёмной группы условиям монтажа. Для дизельных двигателей с высоким содержанием серы в топливе обязательны позолоченные контакты с двойным уплотнением.

Последствия игнорирования повышенной температуры выхлопных газов

Превышение нормативных показателей нагрева выхлопных газов свидетельствует о критических сбоях в работе двигателя или системы нейтрализации отработавших газов. Игнорирование таких отклонений приводит к каскадному разрушению ключевых компонентов силового агрегата и дорогостоящему ремонту.

Отсутствие своевременной диагностики провоцирует ускоренную деградацию материалов, контактирующих с раскалёнными газами. Это вызывает необратимые изменения в структуре металлов и керамических элементов, резко сокращая ресурс дорогостоящих узлов.

Основные риски

• Прогорание клапанов и поршней - термическая деформация приводит к потере герметичности камеры сгорания
• Разрушение турбины - коксование масляных каналов и оплавление лопаток компрессора
• Расплавление каталитического нейтрализатора - спекание керамических сот с полной потерей эффективности

Компонент	Критическая температура	Результат повреждения
Выпускной коллектор	950°C	Трещины, нарушение геометрии
Сажевый фильтр (DPF)	1000°C	Оплавление матрицы, заклинивание
Турбокомпрессор	1050°C	Деформация вала, разрушение подшипников

Длительная эксплуатация с перегревом вызывает цепную реакцию: повышение расхода масла из-за закоксовывания колец, детонационное сгорание топлива, и в финальной стадии - задиры цилиндров или полное заклинивание двигателя. Экономия на диагностике оборачивается затратами, превышающими стоимость своевременной замены датчика в 15-20 раз.

Топ-5 производителей: сравнительные характеристики

Качество и надежность датчика температуры выхлопных газов напрямую зависят от производителя. От правильного выбора зависит корректная работа двигателя и системы диагностики.

Сравнение основных характеристик продукции лидирующих брендов позволяет сделать оптимальный выбор для конкретных условий эксплуатации.

Производитель	Страна	Точность (±°C)	Диапазон (°C)	Ресурс (тыс. км)	Ключевые особенности
Bosch	Германия	2.5	-40...+1000	150	Полная совместимость с OEM, защита от вибраций
Denso	Япония	3.0	-30...950	120	Ускоренный отклик, устойчивость к коррозии
Delphi	Великобритания	4.0	-40...850	100	Компактные размеры, универсальный монтаж
NGK	Япония	2.0	-50...1050	180	Керамические элементы, термостойкая изоляция
Siemens	Германия	3.5	-20...900	130	Цифровой интерфейс, интегрированная диагностика

Правила замены датчика температуры выхлопных газов без демонтажа выхлопной системы

Замена без снятия элементов выпускного тракта возможна при наличии прямого доступа к датчику через моторный отсек или технологические отверстия. Метод требует тщательной подготовки и специализированного инструмента для предотвращения повреждения резьбовых соединений или компонентов системы.

Обязательно дождитесь полного остывания выхлопной системы (рекомендуется до 40°C) перед работами. Используйте термостойкие перчатки и защитные очки для исключения ожогов. Проверьте доступность разъёма электропроводки – при его расположении в труднодоступной зоне частичный демонтаж может быть неизбежен.

Ключевые этапы и требования

1. Обработка соединения: За 10-15 минут до откручивания нанесите проникающую смазку (WD-40, Liquid Wrench) на резьбовую часть датчика. Избегайте попадания состава на корпус или разъём.
2. Отключение электрики: Снимите фиксатор и аккуратно разъедините колодку проводов. Зафиксируйте кабель в стороне от рабочей зоны.
3. Применение специнструмента:
   • Используйте глубокую головку с прорезью под провод датчика
   • При нехватке пространства – примените универсальный шарнирный кардан и удлинитель
   • Запрещено использование газового ключа – высок риск разрушения керамического корпуса
4. Демонтаж: Откручивайте датчик плавно без перекоса. При возникновении повышенного усилия – повторно нанесите смазку и выждите время. Не допускайте ударных нагрузок.
5. Монтаж нового датчика:

   Параметр	Требование
   Резьбовая смазка	Графитовая паста или антифрикционный состав без металлических добавок
   Момент затяжки	Строго по спецификации производителя (обычно 40-60 Н·м)
   Положение	Фиксация разъёма вверх для защиты от влаги и загрязнений

6. Финал работ: Подключите разъём до щелчка фиксатора. Запустите двигатель и проверьте отсутствие ошибок OBD-II. Убедитесь в герметичности установки визуально по отсутствию газовых пузылей при нанесении мыльного раствора на резьбу.

Список источников

При подготовке материалов использовались специализированные технические публикации и документация производителей датчиков температуры выхлопных газов. Основное внимание уделялось современным стандартам и инженерным рекомендациям.

Ключевые источники включают технические руководства, отраслевые исследования и нормативные документы, регламентирующие применение термопар и термосопротивлений в системах контроля выбросов.

Справочные материалы

1. Bosch Automotive Handbook - Глава по системам контроля выхлопных газов
2. SAE Technical Paper 2021-01-5017: Термостойкие сенсоры для систем SCR
3. ISO 22241-3:2017 - Испытания датчиков для жидкостей выхлопных систем
4. Технический бюллетень NGK Insulators: Принципы работы NTK EGT-сенсоров
5. Исследование ВНИИМТ "Мониторинг термонагруженности ДВС" (2023)
6. Справочник "Автомобильные датчики" под ред. Иванова А.С.
7. ГОСТ Р 53633-2017 - Методы испытаний термоэлектрических преобразователей
8. Каталог Sensata Technologies: EGT Sensors Selection Guide

Видео: работа датчиков наддува и температуры выхлопных газов


• Эмблема Крайслер - история символа сквозь десятилетия

• Все модели SsangYong - параметры и оснащение

• Mercedes W202 - Классический обзор и технические характеристики
