Даунпайп - что это, для чего нужен, плюсы и минусы

Статья обновлена: 18.08.2025

Тюнинг выхлопной системы – один из ключевых способов повышения эффективности двигателя. Среди множества компонентов особое место занимает даунпайп (downpipe), напрямую влияющий на производительность силового агрегата.

Этот элемент заменяет стандартный участок выпускного тракта сразу после турбины или выпускного коллектора. Его основная задача – минимизировать сопротивление потоку выхлопных газов на критическом участке системы.

Установка даунпайпа преследует конкретные цели: увеличение мощности, улучшение отзывчивости турбины и изменение звучания выхлопа. Однако модернизация имеет как технические преимущества, так и объективные недостатки.

Конструкция штатного даунпайпа в заводской выхлопной системе

Штатный даунпайп представляет собой начальный участок выхлопной системы, непосредственно соединённый с выпускным коллектором двигателя. Его основная функция – отвод горячих выхлопных газов от турбокомпрессора (в турбированных моторах) или выпускных портов (в атмосферных двигателях) к каталитическому нейтрализатору.

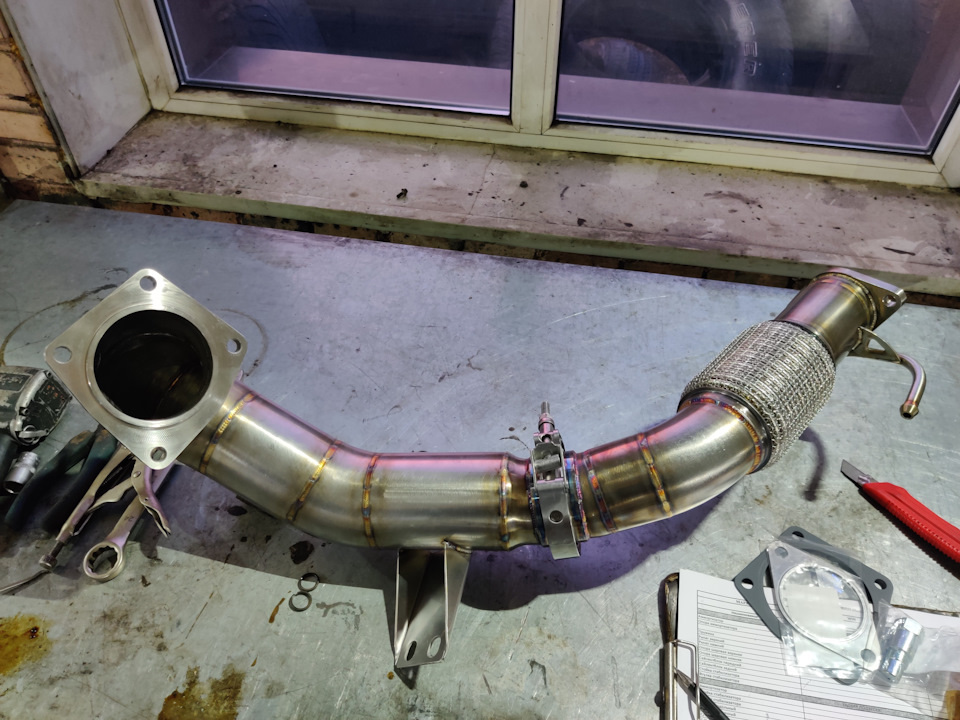

Конструктивно заводской даунпайп выполняется как изогнутая металлическая труба сложной формы, спроектированная для обхода элементов подкапотного пространства (подвески, кузовных элементов, элементов трансмиссии). Материалом изготовления обычно выступает легированная сталь, способная выдерживать экстремальные температуры (до 900-1000°C) и коррозионное воздействие.

Ключевые элементы и особенности

• Фланцевое соединение: Верхняя часть оснащена фланцем для герметичного крепления к турбине или выпускному коллектору.
• Интегрированный катализатор: В абсолютном большинстве современных авто внутрь даунпайпа непосредственно вваривается каталитический нейтрализатор для снижения токсичности выхлопа на самом раннем этапе.
• Кислородные датчики: Предусмотрены посадочные места (бобышки) для установки лямбда-зондов до и после катализатора (датчики Bank 1 Sensor 1 и Bank 1 Sensor 2).
• Гибкое соединение (виброкомпенсатор): Часто включает гофрированный участок или сильфон для гашения вибраций двигателя и предотвращения передачи их на всю выхлопную трассу.
• Термозащита: На участках, близких к кузову или горючим материалам, может устанавливаться теплоизоляционный экран (листовой металл или термолента).
• Жёсткие крепления: Имеет кронштейны для фиксации к блоку двигателя или корпусу КПП, обеспечивающие стабильность положения.
• Диаметр: Сечение трубы рассчитывается инженерами под конкретный двигатель, учитывая баланс между противодавлением и скоростью потока газов.

Параметр	Особенность штатной конструкции
Форма	Сложная пространственная геометрия для обхода препятствий
Материал	Толстостенная нержавеющая или углеродистая сталь (часто с алюминизированным покрытием)
Катализатор	Встроенный, большой объём сот для соответствия экологическим нормам
Оптимизация	Приоритет: минимизация шума, вибраций, токсичности и стоимости, а не максимальная производительность

Расположение даунпайпа относительно турбины и катализатора

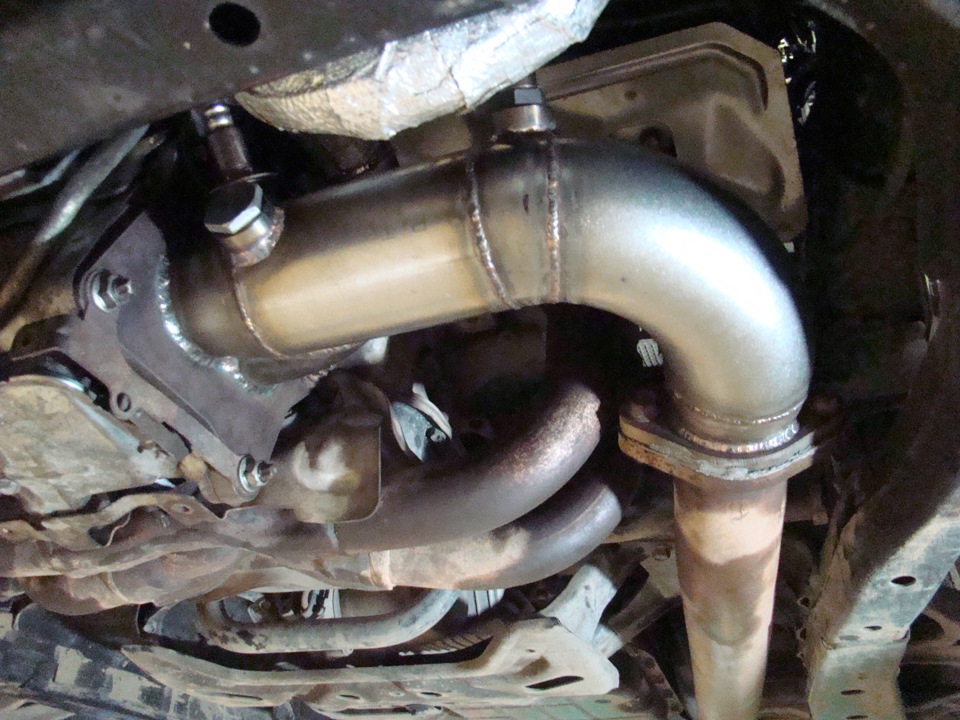

Даунпайп напрямую соединяется с выходным фланцем турбины, являясь первым элементом выпускной системы после горячей части. Его начальный участок подвергается экстремальным температурным нагрузкам (до 900-1000°C) и высокому давлению выхлопных газов, что требует использования жаропрочных материалов.

В штатных системах даунпайп интегрирует в себя каталитический нейтрализатор (катализатор), расположенный сразу после турбинного выходного патрубка. В модифицированных версиях ("катлесс-даунпайп") этот узел либо отсутствует, либо заменяется пламегасителем, что сокращает путь выхлопных газов и уменьшает противодавление.

Ключевые особенности расположения

Конструкция напрямую влияет на производительность:

• Близость к турбине: Укорачивает путь выхлопных газов, ускоряя их эвакуацию и снижая турбо-лаг.
• Диаметр и геометрия: Увеличенное сечение (по сравнению со штатным) минимизирует сопротивление потоку газов.
• Позиция катализатора/заменителя: В "спортивных" даунпайпах катализатор (если присутствует) смещается дальше от турбины или заменяется на высокопоточный, уменьшая тепловое воздействие и риск повреждения.

Таблица: Сравнение конфигураций

Тип даунпайпа	Положение катализатора	Влияние на систему
Штатный (OEM)	Непосредственно в корпусе даунпайпа у выхода турбины	Максимальное снижение токсичности, высокое противодавление
Спортивный c катализатором	Нижняя часть трубы (отодвинут от турбины)	Снижение теплового стресса, умеренное падение противодавления
Бескатализаторный (катлесс)	Отсутствует (возможен пламегаситель)	Минимальное противодавление, риск ошибок ECU и повышенной токсичности

Непосредственная близость к турбине делает даунпайп критичным для управления тепловыми потоками. Отсутствие гибких соединений требует точного монтажа во избежание напряжений в магистрали и повреждения турбокомпрессора.

Материалы изготовления даунпайпов: сталь vs. нержавейка

Обычная сталь (чаще всего углеродистая) отличается доступной ценой и технологичностью обработки. Этот материал широко используется в бюджетных решениях благодаря простоте сварки и формовки под требуемые геометрии выхлопной системы.

Нержавеющая сталь содержит легирующие добавки (хром, никель), обеспечивающие повышенную устойчивость к коррозии и экстремальным температурным нагрузкам. Несмотря на сложность механической обработки, этот материал сохраняет структурную целостность при постоянном воздействии выхлопных газов и конденсата.

Сравнительный анализ характеристик

Критерий	Сталь	Нержавейка
Коррозионная стойкость	Требует антикоррозионного покрытия, склонна к ржавчине	Высокая устойчивость без дополнительной обработки
Термостойкость	До +650°C (риск деформации при перегреве)	До +900°C без потери прочности
Срок службы	2-4 года в агрессивной среде	10+ лет при правильной эксплуатации
Вес	На 15-20% тяжелее при равной толщине стенок	Оптимальное соотношение прочности и массы

Ключевые преимущества нержавеющей стали:

• Отсутствие коррозионных повреждений в условиях влаги и химически агрессивных выхлопов
• Сохранение геометрии при экстремальных температурных перепадах
• Эстетичный внешний вид без необходимости покраски
• Снижение риска трещин в зонах сварных швов

Недостатки нержавейки:

1. Цена выше на 40-70% по сравнению с обычной сталью
2. Специфические требования к сварке (аргоновая сварка обязательна)
3. Риск межкристаллитной коррозии при нарушении технологии производства

Для тюнинговых проектов с высоким тепловыделением нержавеющая сталь является оптимальным выбором, тогда как углеродистая сталь подходит для временных решений или эксплуатации в сухом климате. Толщина стенок варьируется от 1.5 мм (стандарт) до 3.5 мм (гоночные применения), при этом нержавейка допускает использование более тонких листов без потери прочности.

Отличия даунпайпа от других элементов выхлопного тракта

Даунпайп принципиально отличается расположением в системе: это первый сегмент выхлопа, непосредственно соединяющий выпускной коллектор или турбину с катализатором/резонатором. В отличие от последующих компонентов, он подвергается максимальным температурным нагрузкам и давлению газов, что определяет требования к материалам и толщине стенок.

Конструктивно даунпайп часто содержит фланец для крепления к турбине и изгибы сложной формы для обхода элементов шасси, тогда как прямотоки, резонаторы или глушители имеют более простую геометрию. Его диаметр обычно превышает стандартные заводские размеры для снижения противодавления, что нехарактерно для катализаторов или соединительных труб.

Ключевые отличия от конкретных компонентов:

• От выпускного коллектора: Даунпайп не объединяет потоки выхлопа из цилиндров, а транспортирует уже сформированный поток газов.
• От катализатора: Не выполняет функцию очистки выхлопных газов (если не интегрирован с каталитическим нейтрализатором), а оптимизирует газодинамику.
• От резонатора/глушителя: Практически не влияет на уровень шума, основная задача – минимизация сопротивления потоку.
• От прямотока: Имеет строго заданное расположение (только между турбиной и катализатором), тогда как прямотоком называют любую трубу увеличенного диаметра в системе.

Компонент	Основная функция	Отличие от даунпайпа
Катализатор	Очистка выхлопных газов	Содержит соты/фильтры, создает высокое сопротивление
Глушитель	Подавление шума	Имеет камеры/перегородки, существенно замедляет поток
Приемная труба	Соединение коллектора с системой	Используется в атмосферных двигателях, а не в турбированных

Прямоточные даунпайпы: принцип работы и особенности

Прямоточный даунпайп представляет собой отрезок выхлопной трубы с гладкими внутренними стенками и минимальным количеством изгибов, напрямую соединяющий выпускной коллектор с остальной системой. Его ключевая особенность – полное отсутствие каталитического нейтрализатора и других ограничивающих элементов. Принцип работы основан на максимальном снижении сопротивления потоку выхлопных газов за счет увеличенного диаметра трубы и оптимизированной геометрии.

За счет устранения препятствий прямоточная конструкция обеспечивает экстремально быстрое удаление отработанных газов из камер сгорания. Это уменьшает противодавление в выпускном тракте, позволяя двигателю эффективнее освобождаться от выхлопа при высоких оборотах. Одновременно ускоряется продувка цилиндров свежей топливно-воздушной смесью, что является основой для прироста мощности.

Конструктивные и функциональные отличия

• Отсутствие катализатора – главное отличие от штатных систем, устраняющее основное сопротивление потоку газов
• Увеличенный диаметр (на 10-30% больше заводского) для пропуска большего объема выхлопа
• Радиусные изгибы вместо резких углов для минимизации турбулентности
• Материалы – нержавеющая сталь или алюминизированная сталь для устойчивости к температурам до 900°C

Эффект от установки проявляется преимущественно в верхнем диапазоне оборотов (от 4000 об/мин), где система максимально раскрывает потенциал снижения противодавления. Однако геометрия требует точной подгонки под конкретную модель авто – ошибки в длине или углах установки могут создать эффект обратного резонанса и снизить эффективность.

Как даунпайп влияет на скорость выхлопных газов

Даунпайп напрямую увеличивает скорость потока выхлопных газов за счёт устранения основного ограничителя – штатного каталитического нейтрализатора. Стандартный катализатор имеет мелкоячеистую керамическую структуру, создающую высокое сопротивление потоку, что замедляет движение газов и формирует обратное давление.

Установка даунпайпа с увеличенным диаметром (обычно 3-4 дюйма вместо заводских 2-2.5 дюймов) и гладкими стенками минимизирует турбулентность. Это создаёт эффект "прямотока": газы движутся по трубе с меньшим трением и ускоренно покидают систему, не встречая физических препятствий.

Ключевые аспекты влияния на скорость газов

• Снижение противодавления: Удаление катализатора уменьшает сопротивление на 60-80%, позволяя газам двигаться свободнее.
• Оптимизация импульсов: Прямая труба без сот обеспечивает согласованное движение выхлопных импульсов, предотвращая их наложение.
• Эффект Вентури: В турбированных моторах ускоренный поток в секции hot side быстрее раскручивает турбину, сокращая турбояму.

Параметр	Штатная система	С даунпайпом
Скорость газов (на выходе турбины)	15-25 м/с	30-45 м/с
Давление в выпускном коллекторе	1.5-2.5 bar	0.3-0.8 bar

Повышенная скорость газов улучшает продувку цилиндров: отработавшие газы эффективнее удаляются, освобождая место для свежей топливно-воздушной смеси. В турбодвигателях это критически важно – ускоренный выход газов снижает температуру турбины и повышает КПД наддува.

Связь диаметра даунпайпа с мощностью двигателя

Диаметр даунпайпа напрямую влияет на эффективность отвода выхлопных газов из выпускного коллектора. Слишком малый диаметр создаёт избыточное противодавление, "душа" двигатель и ограничивая мощность, особенно на высоких оборотах. Чрезмерно большой диаметр снижает скорость потока газов, ухудшая продувку цилиндров и низкооборотную приёмистость.

Оптимальный диаметр подбирается исходя из целевых характеристик двигателя и его мощности. Общее правило: чем выше мощность и рабочие обороты, тем больший диаметр требуется для минимизации сопротивления потоку газов. Для атмосферных двигателей расчёт часто базируется на максимальном потоке выхлопа, а для турбированных – на производительности турбины и целевых параметрах наддува.

Ключевые принципы подбора

Зависимость от мощности:

• До 200 л.с.: 2.0-2.5 дюйма (51-63.5 мм)
• 200-400 л.с.: 2.5-3.0 дюйма (63.5-76 мм)
• 400-600 л.с.: 3.0-3.5 дюйма (76-89 мм)
• Свыше 600 л.с.: 3.5-4.0+ дюйма (89-102+ мм)

Важно: Это ориентировочные значения. Турбированные двигатели, особенно с высоким давлением наддува, требуют большего диаметра на ту же мощность, чем атмосферные. Также критичен плавный переход от фланца турбины/коллектора к основному диаметру трубы.

Фактор	Влияние на диаметр	Примечание
Тип двигателя (атмосферный)	Меньший диаметр	Важнее сохранение скорости потока
Тип двигателя (турбированный)	Больший диаметр	Критично снижение противодавления ПОСЛЕ турбины
Максимальные обороты	Выше обороты → Больше диаметр	Пиковая мощность на высоких оборотах требует пропускной способности
Низкий крутящий момент	Избыточный диаметр → Ухудшение	Слишком большая труба "гасит" импульсы, ухудшая продувку на низах

Неправильно подобранный диаметр даунпайпа сводит на нет преимущества его установки. Слишком большой диаметр на маломощном двигателе вызовет провалы на низах и ухудшение отзывчивости, а слишком малый на форсированном – ограничит пиковую мощность и увеличит тепловую нагрузку.

Роль даунпайпа в снижении противодавления выхлопа

Противодавление в выпускной системе возникает из-за сопротивления потоку отработанных газов на пути от выпускного коллектора до выхлопной трубы. Основными "узкими местами", создающими это сопротивление, являются каталитический нейтрализатор (катализатор) и штатный выпускной патрубок (downpipe) малого диаметра с резкими изгибами. Чем выше обороты двигателя и объем выхлопных газов, тем значительнее становится это противодавление.

Даунпайп напрямую влияет на снижение противодавления, заменяя самый критичный начальный участок выпускного тракта. Увеличивая внутренний диаметр трубы, минимизируя количество и угол изгибов, а также часто заменяя катализатор на менее ограничивающую версию (спортивную) или вовсе удаляя его (стронгер), он радикально уменьшает сопротивление потоку газов на выходе из турбины или выпускного коллектора. Это позволяет отработанным газам покидать цилиндры двигателя быстрее и с меньшими усилиями.

Как достигается снижение противодавления

• Увеличенный диаметр трубы: Большее сечение пропускает больший объем газов без роста скорости потока и трения о стенки.
• Оптимизированная геометрия: Плавные, широкие изгибы вместо резких углов уменьшают турбулентность и потери энергии потока.
• Модернизация каталитического нейтрализатора: Замена штатного катализатора на:
  • Спортивный катализатор (200-400 CPSI) - меньшее количество ячеек на квадратный дюйм создает меньше препятствий.
  • Стронгер (прямоточная труба) - полное отсутствие каталитического блока устраняет основное сопротивление.
• Улучшенная конструкция фланцев и соединений: Обеспечивает плавный переход потока без ступенек и завихрений.

Последствия снижения противодавления

Положительные	Отрицательные
Улучшение продувки цилиндров (эффективнее удаляются отработанные газы)	Повышение уровня шума выхлопа (особенно со стронгером)
Снижение температуры подкапотного пространства (газы удаляются быстрее)	Рост вредных выбросов (при удалении катализатора)
Уменьшение нагрузки на турбину (газам легче выйти)	Риск появления ошибок двигателя (при отсутствии катализатора или спортивного аналога)
Рост мощности и крутящего момента (особенно на средних и высоких оборотах)	Потенциальные проблемы с прохождением техосмотра (при несоответствии экологическим нормам)
Улучшение отзывчивости турбины (турбо-лаг сокращается)

Зачем заменяют заводской даунпайп на спортивный

Заводской даунпайп проектируется с учетом строгих экологических норм, бюджетных ограничений и компромиссов между производительностью, шумностью и долговечностью. Он оснащается каталитическим нейтрализатором, имеет сложную геометрию с изгибами и сужениями для компактного размещения в тесном подкапотном пространстве, что создает высокое противодавление.

Спортивный даунпайп устраняет инженерные компромиссы штатной конструкции, фокусируясь исключительно на оптимизации потока выхлопных газов. Его установка – базовый этап тюнинга для владельцев, стремящихся раскрыть потенциал двигателя, особенно турбированных версий, где эффективный отвод газов критичен для производительности.

Основные причины замены

• Снижение противодавления: Прямоточная конструкция с увеличенным диаметром и минимумом изгибов уменьшает сопротивление потоку выхлопных газов. Это "разгружает" турбину и двигатель, позволяя им работать эффективнее.
• Увеличение мощности и крутящего момента: Снижение противодавления напрямую повышает КПД двигателя, особенно в зоне средних и высоких оборотов. Прирост составляет 5-20% в зависимости от модели авто и сопутствующего тюнинга.
• Улучшение отзывчивости турбины: Турбина быстрее раскручивается и раньше выходит на буст благодаря ускоренному отводу горячих газов, уменьшая турбояму.
• Оптимизация для дальнейшего тюнинга: Является обязательной основой для последующих апгрейдов: чип-тюнинга, установки более производительной турбины или интеркулера.
• Уменьшение температурной нагрузки: Качественные спортивные даунпайпы из нержавеющей стали лучше рассеивают тепло, снижая температуру в подкапотном пространстве.
• Агрессивное звучание выхлопа: Прямоточная конструкция и удаление катализатора придают выхлопу более низкий, насыщенный и громкий тон.

Недостатки установки спортивного даунпайпа:

• Юридические ограничения: Удаление катализатора нарушает экологические нормы (Евро-4/5/6), делает автомобиль вне закона в большинстве регионов и препятствует прохождению ТО.
• Повышенный шум: Значительное усиление звука выхлопа может превышать допустимые нормы и вызывать дискомфорт.
• Ошибки двигателя (Check Engine): Требует программного отключения датчиков кислорода (лямбда-зондов) во избежание постоянного чека на приборной панели.
• Риск повреждения турбины: На безнаддувных моторах или при неправильном подборе диаметра трубы возможен эффект "просасывания" лопаток турбины из-за слишком низкого противодавления.
• Запах выхлопа: Отсутствие катализатора приводит к появлению характерного запаха несгоревшего топлива в выхлопных газах.

Критерий	Заводской даунпайп	Спортивный даунпайп
Каталитический нейтрализатор	Присутствует	Отсутствует или спортивный (100-200 ячеек/дюйм²)
Диаметр трубы	Оптимизирован под серийный мотор	Увеличен на 10-30%
Материал	Сталь с алюмоцинковым покрытием	Нержавеющая сталь (T304/T409)
Геометрия	Сложная (много изгибов)	Упрощенная (минимум изгибов)
Противодавление	Высокое	Низкое

Увеличение мощности двигателя благодаря установке даунпайпа

Замена штатного выпускного коллектора и катализатора на даунпайп напрямую влияет на производительность двигателя. Основной принцип заключается в уменьшении противодавления выхлопных газов – чем свободнее они покидают камеры сгорания, тем эффективнее работает силовой агрегат на высоких оборотах. Устранение узких сечений заводской системы и высокопористых каталитических нейтрализаторов позволяет газам двигаться с меньшим сопротивлением.

Снижение противодавления высвобождает энергию, которая раньше тратилась на "продавливание" газов через ограничения. Это приводит к увеличению наполняемости цилиндров свежей топливно-воздушной смесью на такте впуска. Как следствие, мотор развивает более высокую мощность и крутящий момент, особенно в зоне средних и высоких оборотов, где поток выхлопных газов максимален.

Ключевые факторы прироста мощности

• Оптимизация диаметра трубы: Даунпайпы проектируются под конкретный диапазон мощности двигателя для сохранения скорости потока газов.
• Устранение катализатора: Удаление сот с высокой геометрической сопротивляемостью снижает тепловые потери и турбояму (на турбированных моторах).
• Улучшение продувки цилиндров: Свободный выход газов уменьшает остаточные отработавшие газы в цилиндрах перед новым циклом сгорания.

Тип двигателя	Средний прирост мощности*	Зона максимального эффекта
Атмосферный бензиновый	3-7%	4500+ об/мин
Турбированный бензиновый	8-15%	3000-6000 об/мин
Дизельный (турбо)	5-12%	2500-4500 об/мин

*Зависит от конструкции оригинальной выхлопной системы и настроек ЭБУ

Важно: Максимальный эффект достигается только при комплексной доработке – установке даунпайпа в связке с настройкой электронного блока управления (чип-тюнинг). Без коррекции топливных карт и угла опережения зажигания двигатель не сможет полноценно использовать потенциал улучшенного выхлопа.

Улучшение отклика турбины после замены даунпайпа

Замена штатного даунпайпа на производительный напрямую влияет на скорость раскрутки турбокомпрессора за счет резкого снижения противодавления в выпускном тракте. Уменьшенное сопротивление потоку отработанных газов позволяет турбине быстрее набирать обороты при открытии дроссельной заслонки, сокращая инерционность системы. Это особенно заметно в режимах резкого ускорения, когда требуется мгновенная реакция на педаль газа.

Снижение турбоямы достигается благодаря оптимизированной геометрии труб и отсутствию каталитического нейтрализатора (в спортивных версиях). Газы беспрепятственно покидают турбину, не создавая "пробок" перед узкими заводскими сечениями. Турбокомпрессор эффективнее использует энергию выхлопа, что ускоряет выход на пиковый крутящий момент и стабилизирует давление наддува на средних оборотах.

Ключевые аспекты улучшения отклика

Основные факторы, влияющие на динамику раскрутки турбины:

• Увеличение диаметра трубы – снижает скорость потока газов, уменьшая гидравлическое сопротивление
• Плавные изгибы магистрали – предотвращают турбулентность и локальные зоны высокого давления
• Отказ от катализатора – устраняет главное препятствие для газового потока (актуально для спортивных даунпайпов)

Сравнение характеристик:

Параметр	Штатный даунпайп	Производительный даунпайп
Время выхода на буст (2000-4000 об/мин)	0.8-1.2 сек	0.4-0.6 сек
Противодавление (при max мощности)	1.5-2.5 bar	0.3-0.8 bar
Глубина турбоямы	Выраженная	Минимальная

Важные нюансы:

1. Для полного раскрытия потенциала требуется калибровка ЭБУ – заводская программа не рассчитана на изменившийся газообмен
2. На автомобилях с малой турбиной эффект менее выражен из-за физических ограничений крыльчатки
3. При установке бескатализаторных версий возможны ошибки по лямбда-зондам, требующие программного отключения датчиков

Влияние даунпайпа на турбо-лаг (турбояму)

Турбо-лаг возникает из-за инерции турбины и недостатка выхлопных газов на низких оборотах, когда для раскрутки крыльчатки требуется время. Установка даунпайпа напрямую влияет на этот процесс, изменяя скорость потока газов и сопротивление выпускной системы.

Основной эффект достигается за счёт увеличения диаметра труб и оптимизации геометрии: даунпайп минимизирует изгибы, сокращает длину магистрали и часто устраняет катализатор. Это снижает противодавление на турбину, позволяя выхлопным газам быстрее раскручивать крыльчатку даже при небольшом объёме.

Ключевые аспекты влияния

• Сокращение задержки отклика: Уменьшенное сопротивление ускоряет раскрутку турбины на 10-30%, сокращая паузу между нажатием педали акселератора и пиком крутящего момента.
• Ранняя активация турбонаддува: Турбина достигает эффективных оборотов при меньших нагрузках двигателя, смещая точку входа в зону наддува вниз по диапазону оборотов.
• Снижение тепловых потерь: Упрощённая конструкция с уменьшенным количеством сварных швов и сужений лучше сохраняет энергию газов, направляя её на крыльчатку.

Важный нюанс: Эффективность зависит от совместимости с остальной выпускной системой. Слишком большой диаметр даунпайпа без настройки ECU может ухудшить продувку цилиндров на низах, частично нивелируя преимущества.

Фактор	Влияние на турбо-лаг
Удаление катализатора	Устраняет главное сопротивление потоку газов (до 70% эффекта)
Оптимальный диаметр трубы	Баланс между снижением противодавления и сохранением скорости потока
Качество сварных швов	Гладкие соединения предотвращают завихрения, ускоряющие газ

Недостатки проявляются преимущественно при непрофессиональной установке: чрезмерное падение противодавления нарушает работу системы EGR и может вызвать ошибки lambda-зонда. Для полного раскрытия потенциала требуется калибровка ЭБУ.

Эффект "пуффа" (антилаг) – изменение звука выхлопа после монтажа

При резком сбросе газа после активного разгона, особенно на турбированных двигателях с даунпайпом, возникает характерный звуковой эффект – серия отрывистых "пуфков" или "стрельбы" в выхлопной системе. Это явление называют "пуффы" или "антилаг", оно напрямую связано с изменением состава топливно-воздушной смеси и температуры выхлопных газов после удаления катализатора.

После установки даунпайпа каталитический нейтрализатор, который играл роль дополнительного барьера и глушителя, отсутствует. При резком закрытии дросселя несгоревшее топливо попадает в раскалённый выпускной коллектор и даунпайп, где детонирует при контакте с кислородом. Отсутствие катализатора, который ранее дожигал остатки топлива, позволяет этим микровзрывам свободно достигать конца тракта, создавая громкие хлопки.

Особенности и влияние на звук

Громкость и отчётливость "пуффов" усиливаются благодаря:

• Увеличению диаметра труб – свободный проход газов без сопротивления сотейников.
• Снижению температуры выхлопа на выходе – даунпайп эффективнее отводит тепло, но внутри трубы газы остаются достаточно горячими для воспламенения.
• Изменению резонансных свойств системы – укороченный путь газов и отсутствие керамических сот меняют акустику.

Типичные звуковые характеристики после установки:

Режим работы	Звук без катализатора	Звук со штатным катализатором
Разгон (высокие обороты)	Резкий, металлический рёв	Приглушённый низкочастотный гул
Сброс газа (2500+ об/мин)	Отчётливые хлопки ("пуффы")	Единичные приглушённые "бульки"

Важно: для появления эффекта часто требуется программное отключение системы коррекции топливоподачи при сбросе газа (DFCO) или установка "поплавков" в прошивке ЭБУ. Без этого электроника может предотвращать обогащение смеси, подавляя детонацию в тракте.

Глушители каталитические в даунпайпах: виды и предназначение

Каталитические глушители (кат-глушители) интегрируются в конструкцию даунпайпа для снижения токсичности выхлопных газов. Они выполняют функцию каталитического нейтрализатора, химически преобразуя вредные компоненты выхлопа (CO, CH, NOx) в менее опасные вещества (CO₂, N₂, H₂O) через окисление и восстановление на поверхности металлического или керамического носителя с напылением драгоценных металлов.

Их установка в даунпайп критична для соответствия экологическим нормам (Евро, EPA) на модифицированных автомобилях, особенно при замене штатного выпускного коллектора. Без катализатора в системе выхлопа резко возрастает концентрация токсичных веществ, что приводит к нарушению законодательства и срабатыванию ошибок двигателя (например, P0420).

Основные виды кат-глушителей

• Металлические: Соты из нержавеющей стали с каталитическим покрытием. Отличаются высокой прочностью и термостойкостью, выдерживают ударные нагрузки. Применяются в гоночных и тюнинговых даунпайпах.
• Керамические: Основа из керамических сот с напылением платины, палладия, родия. Обеспечивают лучшее каталитическое преобразование, но хрупкие. Чувствительны к вибрациям и резким перепадам температур.
• Прямоточные (HJS): Специализированные керамические модули увеличенного диаметра с оптимизированным потоком. Сочетают эффективную очистку с минимальным сопротивлением выхлопным газам.

Предназначение в даунпайпах:

1. Соблюдение экологических стандартов при тюнинге выхлопной системы.
2. Предотвращение зажигания лампы Check Engine из-за ошибок по катализатору.
3. Снижение запаха выхлопа (особенно на бензиновых двигателях).
4. Минимизация потерь мощности по сравнению с прямым удалением катализатора.

Параметр	Металлические	Керамические
Срок службы	До 150 000 км	До 100 000 км
Сопротивление потоку	Низкое	Среднее
Устойчивость к детонации	Высокая	Низкая

Недостатки кат-глушителей включают ограничение максимального прироста мощности (по сравнению с race-pipe), постепенное засорение сот и высокую стоимость качественных моделей. Для корректной работы им также требуется прогрев до 300–800°C, что снижает эффективность очистки на коротких поездках.

Катализаторы с драгметаллами в даунпайпах: плюсы и минусы

Каталитические нейтрализаторы, устанавливаемые в даунпайпах (особенно спортивных), часто используют для очистки выхлопных газов драгоценные металлы: платину (Pt), палладий (Pd) и родий (Rh). Эти металлы выступают катализаторами химических реакций, ускоряя окисление вредных веществ без собственного расхода.

В спортивных даунпайпах применяют высокопоточные (high-flow) катализаторы с драгметаллами. Их задача – обеспечить значительное снижение сопротивления потоку выхлопных газов по сравнению со штатным катализатором, но при этом сохранить определенный уровень экологической эффективности, хотя и ниже заводского стандарта.

Преимущества катализаторов с драгметаллами в даунпайпах

• Сниженное сопротивление потоку: Высокопоточная керамическая или металлическая основа с оптимизированной структурой сот создает гораздо меньшее препятствие для выхлопных газов, чем штатный катализатор.
• Увеличение мощности и крутящего момента: Снижение противодавления в выпускной системе напрямую способствует лучшей продувке цилиндров и более эффективной работе двигателя, особенно на высоких оборотах, что дает прирост мощности (обычно 5-15 л.с., иногда больше).
• Улучшенное звучание выхлопа: По сравнению с даунпайпом без катализатора ("пустой трубой") или дешевым резонатором, катализатор с драгметаллами эффективнее гасит неприятные высокочастотные резонансы и дребезг, делая звук выхлопа более чистым, глубоким и "спортивным".
• Частичное снижение вредных выбросов: Несмотря на меньшую эффективность, чем у штатного катализатора (обычно 200-400 CPI против 600-900+ CPI у заводского), они все же значительно снижают уровень CO, CH и NOx по сравнению с полным отсутствием каталитического блока.
• Потенциальное соответствие нормам (в некоторых регионах): Качественные спортивные катализаторы с драгметаллами могут помочь автомобилю пройти тесты на токсичность в регионах, где проверяют только уровень выбросов, а не наличие *именно* заводского катализатора (но это требует уточнения местных законов).

Недостатки катализаторов с драгметаллами в даунпайпах

• Высокая стоимость: Драгметаллы (особенно родий и палладий) очень дороги, что делает такие катализаторы самым дорогим компонентом спортивного даунпайпа, значительно увеличивая его итоговую цену.
• Ограниченный прирост мощности по сравнению с "пустой трубой": Любое препятствие в выхлопе, даже высокопоточное, создает большее сопротивление, чем прямая труба. Катализатор с драгметаллами дает меньший прирост мощности, чем даунпайп без него.
• Ограниченный ресурс в экстремальных условиях: Чрезмерно богатая топливная смесь (частая ситуация на турбомоторах без должной настройки), пропуски зажигания, попадание моторного масла или антифриза в выхлоп могут быстро вывести дорогой катализатор из строя, закупорив соты или "отравив" каталитический слой.
• Потенциальные проблемы с датчиками кислорода (лямбда-зондами): Неправильная установка (слишком близко к двигателю или турбине) или использование катализатора с недостаточной эффективностью может привести к некорректным показаниям второго лямбда-зонда (после катализатора), вызывая ошибку "Check Engine" (P0420/P0430 и аналоги).
• Нелегальность в большинстве развитых стран: Установка *любого* катализатора, отличного от сертифицированного заводом для данной конкретной модели и нормы токсичности (ЕВРО 4, 5, 6 и т.д.), является нарушением экологического законодательства в ЕС, США и многих других странах. Это касается и спортивных катализаторов.

Параметр	Штатный Катализатор	High-Flow Катализатор (Драгметаллы)	Даунпайп без Катализатора
Эффективность очистки	Очень высокая (90-99%)	Средняя/Умеренная (60-80%)	Нулевая
Сопротивление потоку	Высокое	Низкое/Умеренное	Минимальное
Прирост мощности	Нулевой (или отрицательный)	Заметный	Максимальный
Стоимость компонента	Высокая (OEM)	Очень высокая	Низкая

Установка даунпайпа с катализатором на драгметаллах – это компромисс между желанием получить прирост мощности от снижения сопротивления выпуска и стремлением сохранить приемлемый уровень экологии и более благородное звучание. Однако высокая цена и юридические риски делают этот выбор далеко не универсальным.

Катализаторы спортивные (High-Flow): конструктивные особенности

Спортивные катализаторы отличаются от серийных прежде всего структурой носителя. Вместо плотной керамической соты с ячейками 400-900 cpsi (ячеек на квадратный дюйм) применяются металлические или низкоплотные керамические монолиты с показателем 100-300 cpsi. Увеличенный размер ячеек и более тонкие стенки между ними существенно снижают сопротивление потоку выхлопных газов.

Каталитический слой в high-flow моделях тоньше, но содержит повышенную концентрацию драгоценных металлов (платины, палладия, родия). Композитные металлические носители часто выполняются из ферритной нержавеющей стали с алюминированным покрытием, что повышает термостойкость до 1100°C. Геометрия каналов оптимизируется под ламинарное течение, минимизируя турбулентность на входах/выходах.

Ключевые отличия от заводских аналогов

• Материал носителя: легированная сталь вместо хрупкой керамики
• Толщина стенок: 0.03-0.05 мм против 0.1-0.15 мм у OEM
• Форма ячеек: гексагональная или квадратная с фасками
• Термостойкость: +200°C к максимальной рабочей температуре

Параметр	Стандартный катализатор	High-Flow катализатор
Плотность ячеек (cpsi)	400-900	100-300
Падение давления	0.25-0.4 Бар	0.1-0.2 Бар
Содержание Pt/Pd/Rh	1.5-3 г	4-6 г

Даунпайпы без катализатора (test pipe): юридические риски

Установка даунпайпа, полностью лишённого каталитического нейтрализатора ("test pipe"), напрямую нарушает действующее экологическое законодательство в большинстве стран, включая Россию. Основная задача катализатора – снижение токсичности выхлопных газов до уровней, установленных экологическими стандартами транспортного средства (Евро-2, Евро-3, Евро-4, Евро-5 и т.д.). Удаление этого элемента делает автомобиль не соответствующим данным нормам.

Эксплуатация автомобиля с удалённым катализатором в даунпайпе автоматически приводит к превышению допустимых выбросов вредных веществ (CO, CH, NOx). Это является основанием для привлечения владельца к административной ответственности. Контроль за соблюдением норм осуществляют сотрудники ГИБДД в рамках технического осмотра или при проведении специальных рейдов по проверке экологичности транспорта.

Правовые последствия и сложности

Основные юридические риски и проблемы включают:

• Невозможность прохождения планового технического осмотра (ТО): Отсутствие штатного катализатора – прямое основание для отказа в выдаче диагностической карты, необходимой для оформления ОСАГО и регистрации.
• Административные штрафы: Статья 8.23 КоАП РФ предусматривает штраф за эксплуатацию ТС с превышением нормативов выбросов вредных веществ. Для физических лиц штраф составляет 500 рублей, но главная санкция – запрет эксплуатации до устранения нарушения.
• Запрет эксплуатации: Инспектор ГИБДД вправе вынести постановление о запрете эксплуатации автомобиля (снятие номеров или задержание на штрафстоянку) до восстановления штатной конструкции выхлопной системы.
• Проблемы при продаже: Юридически "чистый" автомобиль без катализатора может быть сложно продать, так как новый владелец столкнётся с теми же препятствиями при постановке на учёт и прохождении ТО.

Следует учитывать, что даже наличие спортивного катализатора (если он не сертифицирован для конкретной модели и не обеспечивает соответствие заводским экологическим нормам) не гарантирует отсутствия юридических проблем. Единственным законным вариантом замены вышедшего из строя катализатора является установка оригинального узла или сертифицированного универсального аналога.

Ситуация	Юридический статус	Типичное последствие
Штатный катализатор в даунпайпе	Законно	Прохождение ТО
Сертифицированный спортивный катализатор	Условно законно*	Возможны вопросы при ТО
Даунпайп без катализатора (test pipe)	Прямое нарушение	Штраф, запрет эксплуатации, отказ в ТО

*При условии документального подтверждения соответствия экологическому классу автомобиля.

Бентэльские катализаторы и их совместимость с даунпайпами

Бентэльские катализаторы (Bentley Catalysts) – это специализированные высокопоточные каталитические нейтрализаторы, разработанные для интеграции в даунпайпы. Они отличаются увеличенным диаметром сот и усовершенствованным керамическим или металлическим носителем, что обеспечивает снижение противодавления выхлопных газов. Их конструкция оптимизирована под тюнинговые системы, где требуется баланс между экологичностью и производительностью.

Совместимость таких катализаторов с даунпайпами определяется тремя ключевыми факторами: геометрией креплений (фланцы, углы подключения), диаметром труб (должен совпадать с сечением даунпайпа) и рабочими температурами. Большинство бентэльских моделей проектируются под универсальные стандарты (например, V-band соединения), но для корректной установки критично соответствие по длине и позиции кислородных датчиков. Несовпадение параметров ведет к утечкам выхлопа или ошибкам ECU.

Ключевые аспекты совместимости

Критерий	Требование	Риск при нарушении
Диаметр трубы	Полное совпадение с даунпайпом	Турбояма, потеря мощности
Тип креплений	V-band, T3/T4 фланцы	Утечки выхлопных газов
Расположение O2-сенсоров	Совместимость с заводскими колодцами	Ошибки CHECK ENGINE

Преимущества при корректной установке:

• Снижение противодавления на 15-30% против OEM-катализаторов
• Сохранение экологичного выхлопа (соответствие нормам Euro 4/5)
• Увеличение ресурса турбины за счет стабильного теплоотвода

Недостатки и ограничения:

• Риск ошибок P0420/P0430 при отсутствии прошивки ECU
• Высокая стоимость (в 2-3 раза дороже аналогов)
• Ограниченная совместимость с моделями авто без универсальных даунпайпов

Для гарантированной совместимости рекомендуется использовать даунпайпы и катализаторы одного производителя. Альтернатива – кастомная подгонка компонентов, что требует точных замеров и сварки. После установки обязательна адаптация топливных карт для предотвращения обеднения смеси.

Использование широкополосного лямбда-зонда после установки даунпайпа

После монтажа даунпайпа стандартный циркониевый лямбда-зонд часто теряет точность из-за изменений в выхлопном тракте: снижения противодавления, смещения температурного режима и искажения газового потока. Широкополосный (UEGO) датчик становится критически важным решением, так как он способен фиксировать состав смеси в расширенном диапазоне (λ от 0.7 до бесконечности) с высокой точностью, что недоступно обычным узкополосным сенсорам.

Этот тип зонда передает данные в виде линейного напряжения (0–5В), а не бинарных сигналов "богато/бедно", что позволяет ЭБУ двигателя или внешним тюнинговым модулям непрерывно корректировать топливоподачу в реальном времени. Без него после установки даунпайпа возникает риск хронического обеднения или обогащения смеси, детонации, повышенного расхода топлива и повреждения катализатора или двигателя из-за некорректных показаний штатного датчика.

Ключевые аспекты применения

Преимущества широкополосного зонда:

• Точный мониторинг смеси при высоких нагрузках и форсированных режимах
• Возможность тонкой настройки топливных карт под модифицированный выхлоп
• Защита двигателя от критических отклонений AFR
• Совместимость с системами standalone и piggyback

Недостатки и требования:

1. Необходимость калибровки датчика перед установкой
2. Обязательная интеграция с электронным блоком управления или широкополосным контроллером
3. Высокая стоимость комплекта (зонд + харнесс + контроллер)

Особенности монтажа: Зонд устанавливают в даунпайп строго по рекомендациям производителя (угол наклона, расстояние от выпускных портов). Требуется герметизация соединения и защита проводки от температур.

Параметр	Широкополосный зонд	Стандартный зонд
Диапазон измерения AFR	~10:1 – 30:1	Только стехиометрия (14.7:1)
Точность при WOT*	±0.1 AFR	Неэффективен
Совместимость с даунпайпом	Оптимальна	Проблематична

*WOT (Wide Open Throttle) – режим полного открытия дросселя

Потенциальное увеличение крутящего момента

Замена стандартного выпускного коллектора на даунпайп напрямую влияет на эффективность отвода выхлопных газов, что способствует улучшению продувки цилиндров. Уменьшение противодавления в системе выпуска позволяет двигателю легче "выдыхать" отработанные газы, особенно в средних и высоких диапазонах оборотов. Это снижает насосные потери и высвобождает дополнительную энергию, которая преобразуется в прирост крутящего момента.

Наибольший эффект ощущается в зоне 3000-5000 об/мин, где турбина работает с максимальной производительностью. Однако величина прироста зависит от конструкции даунпайпа (диаметр, геометрия), типа двигателя и программного обеспечения ЭБУ. Неправильно подобранный диаметр трубы (особенно слишком большой) может сместить пик крутящего момента в высокооборотную зону, ухудшив эластичность на "низах".

Факторы влияния и нюансы

• Диаметр трубы: Оптимальный размер (часто 3-3.5 дюйма) балансирует между снижением противодавления и сохранением скорости потока газов для турбо-реактивности.
• Каталитический нейтрализатор: Удаление или замена штатного катализатора на спортивный (high-flow cat) резко уменьшает сопротивление, но влияет на экологичность.
• Синхронизация с ПО: Без корректировки прошивки ЭБУ двигатель не сможет полноценно использовать потенциал даунпайпа из-за адаптивных алгоритмов управления.

Преимущества	Риски/ограничения
Прирост момента до 5-15% в зоне средних оборотов	Возможна потеря низового момента при ошибке в выборе диаметра
Улучшение отзывчивости турбины (турболага)	Риск ошибок Check Engine без корректной программной адаптации
Повышение КПД двигателя за счет снижения насосных потерь	Усиление вибраций и шума в салоне на низких оборотах

Улучшенная реакция на педаль газа при агрессивном вождении

Уменьшение противодавления в выпускной системе благодаря даунпайпу напрямую влияет на скорость раскрутки турбины. Турбина получает возможность быстрее нагнетать воздух в цилиндры при резком нажатии педали газа, что сокращает задержку отклика (турбо-лаг) и обеспечивает почти мгновенный подхват.

При агрессивных разгонах и динамичной езде двигатель эффективнее освобождается от выхлопных газов. Это предотвращает "задыхание" мотора на высоких оборотах и позволяет турбине поддерживать стабильное давление наддува, обеспечивая предсказуемую и линейную тягу в течение всего диапазона оборотов.

Ключевые аспекты улучшения реакции

• Резкое снижение турбо-лага: Турбина достигает пиковых оборотов на 15-30% быстрее
• Линейность отклика: Отсутствие "провалов" при последовательных разгонах
• Стабильность наддува: Поддержание давления в широком диапазоне оборотов

Режим вождения	Со штатной системой	С даунпайпом
Резкий старт (0-100 км/ч)	Заметная пауза перед набором тяги	Мгновенный отклик с первых оборотов
Обгон на высокой скорости	Вялый подхват после переключения передачи	Непрерывная тяга без потери импульса
Серпантин (рваный ритм)	Задержки при смене режимов ускорения/торможения	Четкая синхронизация с действиями водителя

Важное ограничение: Эффект максимально проявляется только на турбированных моторах. На атмосферных двигателях прирост отзывчивости будет минимальным, так как принцип работы исключает зависимость от скорости выхода выхлопных газов.

Снижение температурных нагрузок на турбину

Основной принцип снижения температурного воздействия заключается в радикальном сокращении длины пути выхлопных газов от выпускного коллектора до атмосферы. Даунпайп заменяет штатную извилистую систему с катализатором и резонаторами на максимально прямолинейную трубу большого диаметра, что минимизирует контакт раскалённых газов (700-900°C) с элементами турбокомпрессора.

Уменьшение тепловой инерции достигается за счёт исключения теплоёмких компонентов стандартной системы – прежде всего, керамического каталитического нейтрализатора, аккумулирующего экстремальное тепло. Прямоточная конструкция обеспечивает мгновенный отвод газов без образования локальных зон перегрева в турбинной части, критичных для целостности крыльчатки и подшипникового узла.

Ключевые эффекты температурного снижения

• Продление ресурса турбины: Снижение постоянного термического стресса замедляет деградацию материалов (трещины корпуса, деформация вала) и выгорание масла в подшипниках
• Стабилизация термодинамики: Устранение "тепловых пробок" после глушения мотора уменьшает риск закоксовывания масляных каналов и калильного зажигания
• Повышение эффективности интеркулера: Меньший нагрев впускного тракта за счёт снижения теплопередачи от турбины к компрессорной части

Параметр	Штатная система	С даунпайпом
Средняя температура турбины	На 80-120°C выше	Снижена до проектного диапазона
Остывание до безопасной температуры	8-15 минут	3-6 минут
Тепловое расширение элементов	Критичное	В пределах нормы

Негативные аспекты: Ускоренный износ турбины возможен при агрессивном чип-тюнинге без коррекции топливных карт – отсутствие катализатора повышает фактическую температуру выхлопных газов на высоких оборотах. Требуется установка термоэкрана для защиты смежных компонентов (АКБ, проводка) из-за увеличенного тепловыделения самой трубой.

Оптимизация продувки цилиндров на высоких оборотах

Даунпайп напрямую влияет на эффективность продувки цилиндров – процесса удаления отработавших газов при перекрытии клапанов. На высоких оборотах скорость выхлопных газов критически возрастает, и стандартная выпускная система с катализатором создает избыточное противодавление, замедляющее выход газов из камеры сгорания. Узкие секции заводского коллектора и соты катализатора становятся "бутылочным горлышком".

Установка даунпайпа решает эту проблему за счет увеличения проходного сечения и сокращения изгибов тракта. Прямоточная конструкция с гладкими стенками минимизирует турбулентность, а удаление катализатора (или его замена на спортивный) радикально снижает сопротивление потоку. Это позволяет газам покидать цилиндры с максимальной скоростью, особенно в зоне высоких RPM (>5000 об/мин).

Механизм оптимизации продувки

Принцип основан на инерционном эффекте выхлопной волны:

• Высокоскоростной поток создает разрежение за выпускным клапаном
• Разрежение "подхватывает" свежий заряд топливовоздушной смеси
• Сниженное противодавление предотвращает обратное забрасывание газов

Преимущества для продувки

Параметр	Эффект
Скорость эвакуации газов	↑ На 15-25%
Наполнение цилиндров	↑ Улучшение на 5-8%
Детонационная стойкость	↑ Снижение температуры в камере сгорания
Отзывчивость ДВС	↑ Линейная тяга до отсечки

Потенциальные риски

1. Обеднение смеси на переходных режимах из-за изменения обратного давления
2. Повышенный износ клапанов при длительной работе на пиковых оборотах
3. Необходимость перенастройки ECU для компенсации изменений в газодинамике

Важно: Эффект проявляется только при комплексной модернизации впуска/выпуска. Изолированная установка даунпайпа без доработок может дать обратный результат на низких оборотах.

Экономия топлива при правильно подобранном даунпайпе

Правильно подобранный даунпайп способствует снижению расхода топлива за счет оптимизации выхлопного тракта. Уменьшение противодавления выхлопных газов позволяет двигателю "дышать" свободнее, снижая насосные потери и повышая общий КПД силового агрегата.

Эффект особенно заметен в низком и среднем диапазоне оборотов, где стандартные системы часто создают избыточное сопротивление. Это позволяет двигателю выполнять ту же работу с меньшими усилиями, что напрямую влияет на потребление горючего при повседневной эксплуатации.

Факторы влияния на экономию

• Диаметр трубы: Слишком большой диаметр снижает скорость потока газов, ухудшая продувку цилиндров
• Материал: Термоизолированные версии (типа Inconel) сохраняют температуру газов, поддерживая скоростной поток
• Геометрия изгибов: Плавные радиусы уменьшают турбулентность и сопротивление потоку

Тип даунпайпа	Средняя экономия топлива	Условия достижения
Стандартный каталитический	0%	Базовый показатель
Прямоточный (200 cell)	3-5%	При размеренном стиле вождения
Бесфорсажный (без катализатора)	5-8%	Только для трековых авто, не соответствует экологическим нормам

Важно: Максимальный эффект достигается только при комплексной настройке ECU, учитывающей изменения в выхлопной системе. Без корректировки топливных карт возможен обратный эффект из-за ошибок лямбда-зонда.

1. Проверьте совместимость с вашей моделью авто
2. Убедитесь в наличии EGT-датчика для контроля температуры
3. Обязательно выполняйте чип-тюнинг после установки

Изменение звука двигателя - усиление турбо-свиста

Установка даунпайпа напрямую влияет на акустику выхлопной системы, в первую очередь усиливая характерный свист турбокомпрессора. Это происходит из-за замены каталитического нейтрализатора (имеющего плотную сотовую структуру) на секцию с прямым проточным сечением, а также увеличения диаметра трубопровода.

Устранение катализатора и резонаторов минимизирует звуковые препятствия, позволяя высокочастотным звуковым волнам, генерируемым крыльчаткой турбины, свободнее распространяться по системе. Более широкое сечение трубы дополнительно снижает скорость потока газов, что делает свист турбины более выраженным и слышимым в салоне.

Особенности акустического эффекта

• Частота свиста: Звук наиболее отчетлив на средних и высоких оборотах двигателя при активной работе турбины.
• Интенсивность: Зависит от конструкции турбокомпрессора и типа даунпайпа (catted/кат-коллектор или catless/бескат). Бескатализаторные версии дают максимальное усиление.
• Источник звука: Основной генератор – крыльчатка турбины, вращающаяся в потоке выхлопных газов.

Фактор	Влияние на звук турбины
Наличие катализатора	Стандартный катализатор поглощает высокие частоты. Его удаление резко усиливает свист.
Диаметр трубы	Увеличение диаметра снижает скорость потока газов, делая свист глубже и слышимее.
Длина и форма патрубков	Короткие прямые патрубки способствуют минимальному затуханию звука по сравнению с изогнутыми.

Хотя усиление турбо-свиста часто воспринимается как желаемый "спортивный" эффект энтузиастами, важно помнить о потенциальном увеличении общего уровня шума в салоне, особенно на трассе. В некоторых случаях свист может приобретать излишне пронзительный характер.

Повышение риска ошибок Check Engine (P0420/P0430)

Основная причина ошибок P0420 (недостаточная эффективность катализатора банка 1) и P0430 (банк 2) после установки даунпайпа – удаление или замена штатного каталитического нейтрализатора. Блок управления двигателя (ЭБУ) сравнивает показания кислородных датчиков до и после катализатора. Штатный катализатор значительно снижает уровень вредных веществ в выхлопе, что фиксируется вторым (нижним) датчиком кислорода как стабильный сигнал с низкой амплитудой колебаний.

После установки даунпайпа с высокопоточным катализатором (HFC) или без него (декат), количество проходящих через систему вредных соединений резко возрастает. Нижний лямбда-зонд начинает фиксировать сигнал, почти идентичный показаниям верхнего датчика (с высокой амплитудой). ЭБУ интерпретирует это как неисправность каталитической системы, поскольку разница в показаниях датчиков становится недостаточной для корректной работы.

Способы устранения ошибок

Для предотвращения постоянного горения Check Engine применяются следующие решения:

• Калибровка ЭБУ (чип-тюнинг): программное отключение диагностики катализатора и корректировка топливных карт.
• Механические обманки (спейсеры/дефлекторы): устанавливаются на нижний лямбда-зонд, чтобы вынести его из прямого потока выхлопа и имитировать работу катализатора.
• Электронные эмуляторы: устройства, преобразующие сигнал нижнего датчика для соответствия ожиданиям ЭБУ.

Важно: Механические обманки и эмуляторы не всегда гарантируют стабильный результат, особенно на современных автомобилях с расширенной самодиагностикой. Наиболее надежным методом остается программное отключение через прошивку ЭБУ.

Последствия игнорирования ошибок

Проблема	Описание
Постоянный Check Engine	Маскировка других возможных неисправностей, отображаемых тем же индикатором.
Снижение функциональности	Автомобиль может перейти в аварийный режим с ограничением мощности.
Проблемы с техосмотром	Горящая лампа Check Engine – прямое основание для недопуска к проверке в большинстве регионов.

Примечание: На автомобилях с системами ULEV (Ultra Low Emission Vehicle) или строгими экологическими нормами (Евро 5/6) риски возникновения P0420/P0430 и сложность их подавления значительно выше.

Необходимость чип-тюнинга для корректной работы даунпайпа

Установка даунпайпа, особенно спортивного или "декат", принципиально изменяет характеристики выхлопной системы: значительно снижается сопротивление потоку выхлопных газов, удаляется каталитический нейтрализатор (или заменяется на менее ограничительный), что влияет на показания кислородных датчиков (лямбда-зондов) и температуру выхлопа. Эти изменения нарушают параметры, на которые настроена штатная программа управления двигателем (ЭБУ), рассчитанная на работу со стандартной выхлопной системой.

Без корректировки программного обеспечения ЭБУ двигатель продолжает работать по заводским алгоритмам, что приводит к некорректной обработке данных от измененной системы. Результатом становятся ошибки, некорректное смесеобразование, потеря потенциального прироста мощности и, в некоторых случаях, риск повреждения двигателя из-за неправильных режимов работы.

Почему чип-тюнинг обязателен

Ключевые причины необходимости чип-тюнинга после установки даунпайпа:

• Ошибка Check Engine: Удаление катализатора приводит к тому, что второй лямбда-зонд (контрольный, расположенный после катализатора) фиксирует отсутствие очистки выхлопных газов. ЭБУ интерпретирует это как неисправность каталитического нейтрализатора и зажигает лампу "Check Engine".
• Некорректное смесеобразование: Изменение потока газов и температуры может искажать показания лямбда-зондов. ЭБУ, получая неверные данные о составе смеси, будет пытаться её корректировать, но на основе ошибочной информации. Это часто приводит к переобогащению или переобеднению смеси.
• Потеря мощности (вместо прироста): Парадоксально, но без настройки ЭБУ может срабатывать аварийная программа (Limp Mode) из-за ошибок или пытаться компенсировать "неисправности", ограничивая мощность и крутящий момент, сводя на нет преимущества даунпайпа.
• Риск детонации: На турбированных двигателях улучшенный отвод газов может привести к изменению работы турбины (например, более быстрый выход на буст). Штатная программа управления наддувом и углом зажигания не рассчитана на эти изменения, что повышает риск возникновения детонации, разрушительной для двигателя.

Цели чип-тюнинга в данном контексте:

• Программное отключение ошибок, связанных с отсутствием катализатора и работой второго лямбда-зонда.
• Корректировка топливных карт для обеспечения оптимального соотношения воздух/топливо на всех режимах работы двигателя с учетом нового выхлопа.
• Калибровка управления турбиной (для турбомоторов) для безопасного и эффективного использования возросшей скорости её раскрутки.
• Оптимизация угла опережения зажигания для предотвращения детонации и максимального использования потенциала улучшенного выхлопа.
• Адаптация работы системы изменения фаз газораспределения (если есть) под новые условия.

Ситуация	Без чип-тюнинга	С чип-тюнингом
Ошибки ЭБУ (Check Engine)	Постоянная ошибка P0420/P0430 (Эффективность катализатора)	Ошибки отключены программно
Смесеобразование	Некорректное (переобеднение/переобогащение)	Оптимальное для нового выхлопа и режимов
Мощность и отклик	Возможное падение, Limp Mode, нестабильность	Реализация прироста мощности и крутящего момента
Безопасность двигателя (турбо)	Повышенный риск детонации, неоптимальная работа турбины	Безопасные настройки наддува и зажигания

Заключение: Чип-тюнинг после установки даунпайпа не является опциональной процедурой, а представляет собой обязательный этап для обеспечения корректной, безопасной и эффективной работы двигателя. Он позволяет устранить неизбежные ошибки ЭБУ, адаптировать управляющие алгоритмы под новые условия и полностью реализовать потенциал модернизированной выхлопной системы, предотвращая при этом потенциальные проблемы и повреждения.

Сложности с прохождением техосмотра без катализатора

Главная проблема заключается в несоответствии экологическим стандартам: при замере выхлопных газов на стенде показатели CO, CH и NOx неизбежно превышают допустимые нормы для автомобиля, лишенного катализатора. Это автоматически ведет к отказу в выдаче диагностической карты, так как система контроля фиксирует нарушения параметров, установленных техническим регламентом.

Юридически эксплуатация ТС без сертифицированного нейтрализатора запрещена, и сотрудники пунктов техосмотра обязаны проверять его наличие визуально или через сканирование ЭБУ. Даже если владелец использует обманку кислородного датчика, современное оборудование часто выявляет нештатные корректировки топливной смеси или ошибки по датчикам, что также блокирует получение документа.

Дополнительные риски и сложности

• Отсутствие универсального решения: "легальные" способы прохождения ТО (например, временная установка родного катализатора) требуют значительных затрат времени и средств.
• Ужесточение контроля: с 2021 года данные диагностических карт автоматически передаются в ЕАИСТО, что исключает возможность "купленного" техосмотра.
• Юридическая ответственность за подделку документов или использование нелегальных схем, включая штрафы до 5 000 рублей (ст. 12.1 КоАП) и аннулирование полиса ОСАГО.

Фактор риска	Последствие при ТО
Превышение норм токсичности	Немедленный отказ
Визуальное отсутствие катализатора	Отказ без проведения замеров
Ошибки ECU (P0420/P0430)	Блокировка выдачи карты

Усиление запаха выхлопа (особенно с "кат-делитом")

Одним из наиболее заметных для водителя и окружающих изменений после установки даунпайпа, особенно в комбинации с удалением каталитического нейтрализатора ("кат-делит"), становится значительное усиление запаха выхлопных газов. Запах становится более резким, едким и отчетливо ощущается как внутри салона (при неподвижном состоянии или на малых скоростях), так и снаружи автомобиля.

Основная причина этого явления кроется в изменении состава выхлопных газов. Стандартный катализатор выполняет критически важную функцию по дожиганию и химическому преобразованию токсичных компонентов выхлопа. При его отсутствии эти вещества попадают в атмосферу практически без обработки.

Причины усиления запаха

Ключевыми факторами, обуславливающими появление сильного и неприятного запаха, являются:

• Отсутствие окисления несгоревших углеводородов (СН): Катализатор окисляет остатки несгоревшего топлива (углеводороды) до воды (H₂O) и углекислого газа (CO₂). Без него СН выходят наружу, создавая характерный "бензиновый" запах.
• Нейтрализация оксида углерода (СО): Катализатор преобразует ядовитый угарный газ (СО) в менее опасный углекислый газ (CO₂). Без нейтрализации СО остается в выхлопе, усиливая токсичность и неприятный запах.
• Отсутствие преобразования сернистых соединений: Сера, присутствующая в топливе, при сгорании образует диоксид серы (SO₂) и сероводород (H₂S). Катализатор способствует их преобразованию. Без него, особенно сероводород (имеющий запах тухлых яиц), становится очень заметным компонентом выхлопа.
• Изменение температуры и потока газов: Даунпайп обычно имеет больший диаметр и более гладкие стенки, что снижает сопротивление потоку газов. Это может немного изменить характер их перемешивания и охлаждения, также влияя на восприятие запаха.

Особенно выраженный эффект с "кат-делитом":

• Полное отсутствие нейтрализации: В отличие от замены штатного катализатора на спортивный (который все же выполняет некоторую очистку), "кат-делит" означает полное физическое удаление каталитического блока. Это приводит к максимально возможному выбросу всех непереработанных вредных веществ, ответственных за сильный запах.
• Запах сероводорода (H₂S): Этот крайне неприятный запах тухлых яиц становится наиболее характерным и сильным именно при полном удалении катализатора, особенно на автомобилях, рассчитанных на топливо с низким содержанием серы (Евро-4/5/6), где штатный катализатор эффективно с ним справлялся.

Сравнение влияния на запах выхлопа:

Конфигурация	Интенсивность запаха	Характер запаха	Основные причины
Сток (с катализатором)	Минимальная	Нейтральный, слабый	Эффективное окисление СН, нейтрализация СО, преобразование сернистых соединений
Даунпайп со спортивным катализатором	Умеренно повышенная	Заметный "бензиновый"	Сниженная эффективность окисления СН/СО по сравнению со стоком
Даунпайп с "кат-делитом"	Сильно повышенная	Резкий, едкий, "бензиновый", часто с оттенком тухлых яиц (H2S)	Полное отсутствие нейтрализации СН, СО, SO2, H2S

Усиление запаха является прямым следствием снижения экологичности выхлопной системы при удалении катализатора. Это не просто субъективный недостаток, а индикатор повышенного выброса токсичных веществ, запрещенного для использования на дорогах общего пользования во многих странах из-за экологических норм.

Повышенный расход топлива при агрессивной езде

При установке даунпайпа система выпуска становится менее ограниченной, что теоретически улучшает продувку цилиндров и повышает КПД двигателя на высоких оборотах. Однако агрессивный стиль вождения с резкими ускорениями и постоянной работой мотора в верхнем диапазоне оборотов провоцирует активную подачу топлива форсунками.

Электронный блок управления (ЭБУ) при таком режиме переходит на обогащённые топливные смеси для предотвращения детонации и охлаждения камер сгорания. Это компенсирует возросшую нагрузку, но одновременно увеличивает расход горючего на 15-30% по сравнению с плавным ускорением.

Влияние даунпайпа на расход при агрессивной езде

• Усиление эффекта обогащения смеси: Свободный выхлоп после даунпайпа улучшает наполнение цилиндров воздухом. ЭБУ, стремясь сохранить стехиометрический баланс, пропорционально повышает подачу топлива при резком нажатии педали газа.
• Смещение эффективного диапазона: Максимальный прирост мощности от даунпайпа проявляется на высоких оборотах (обычно выше 4000 об/мин). Агрессивная езда удерживает мотор в этой зоне, где удельный расход топлива изначально выше.
• Потери на низких оборотах: Увеличенный диаметр даунпайпа снижает скорость потока выхлопных газов на малых и средних оборотах. Это ухудшает продувку при частых разгонах из "низов", заставляя ЭБУ корректировать смесь в сторону обогащения.

Фактор	Без даунпайпа	С даунпайпом
Расход при плавном разгоне	Умеренный рост	Незначительное снижение
Расход при агрессивном разгоне	Высокий	Очень высокий (+5-15% к стоковой системе)
Чувствительность к резкому газу	Средняя	Повышенная (из-за быстрого отклика дросселя)

В итоге, хотя даунпайп оптимизирует работу двигателя на пиковых нагрузках, его потенциал реализуется через интенсивное потребление топлива. При частой агрессивной езде владелец может не ощутить экономии даже на трассе, а в городском цикле с постоянными разгонами/торможениями перерасход неизбежен.

Ускоренный износ турбины при неправильной установке

Некорректный монтаж даунпайпа создаёт избыточное противодавление на выпускной стороне турбокомпрессора, заставляя его работать в экстремальном режиме. Турбина вынуждена преодолевать дополнительное сопротивление для прокачки выхлопных газов, что многократно увеличивает механическую и тепловую нагрузку на её компоненты.

Особенно критичны ошибки в геометрии соединений или негерметичность стыков – они провоцируют турбулентность потока газов и локальные перегревы. Это ускоряет деформацию вала, разрушение подшипников и лопаток крыльчатки, сокращая ресурс узла на 30-50%.

Ключевые факторы риска

• Неправильная центровка фланцев: перекосы создают напряжения в корпусе турбины, вызывая трещины и нарушение балансировки ротора.
• Недостаточное крепление: вибрации от незафиксированной трубы передаются на турбину, ускоряя износ подшипниковых узлов.
• Нарушение углов установки: изгибы под менее 90° или резкие изменения диаметра создают завихрения, повышая температуру выхлопа.

Результатом становится характерный симптом – "масложор" из-за повреждения масляных уплотнений вала. В критических случаях возможен полный отказ турбины из-за заклинивания ротора или разрушения крыльчатки с попаданием осколков в двигатель.

Вибрации и возможные люфты при некачественном монтаже

Неправильная установка даунпайпа часто вызывает сильные вибрации, передающиеся на кузов и элементы подвески. Основные причины – ошибки в позиционировании, несоосность соединений с турбиной и катализатором, а также использование нештатных креплений без вибродемпфирующих прокладок. Вибрации усиливаются на определенных оборотах двигателя, создавая дискомфорт и посторонние шумы в салоне.

Люфты возникают из-за недостаточной затяжки резьбовых соединений, деформации фланцев или применения некачественных хомутов. Неплотное прилегание стыков приводит к утечкам выхлопных газов, снижению эффективности системы и характерному шипению. Особенно критичны зазоры в области соединения с турбокомпрессором – это провоцирует перегрев смежных компонентов и потерю мощности.

Ключевые риски при наличии вибраций и люфтов:

• Разрушение сварных швов – постоянные нагрузки вызывают трещины в трубах и коллекторе
• Повреждение смежных узлов – деформация гофр, кронштейнов крепления КПП, датчиков кислорода
• Прогары прокладок – утечки отработавших газов в подкапотное пространство
• Кумулятивный эффект – вибрации ослабляют крепеж, увеличивая существующие люфты

Риск трещин в коллекторе из-за некорректной геометрии

Некорректная геометрия установки даунпайпа создает механические напряжения в выпускном коллекторе, особенно в местах соединений. Жесткое крепление трубопровода с отклонением от заводских углов и осей приводит к статической деформации металла. Дополнительным фактором выступает разница в тепловом расширении материалов коллектора и даунпайпа при нагреве.

Вибрации двигателя многократно усиливают нагрузку на деформированные участки. Концентрация напряжения возникает в зонах сварных швов, фланцев или тонкостенных элементах конструкции. Циклические нагрузки провоцируют усталость металла, что постепенно формирует микротрещины. Без корректировки эти трещины распространяются по всей структуре материала.

Последствия и предотвращение

Образование трещин вызывает утечку выхлопных газов, снижение мощности двигателя, повышение токсичности выбросов и характерный дребезжащий звук. В критических случаях возможен отрыв участка системы выпуска.

Ключевые меры профилактики:

• Использование сертифицированных даунпайпов, спроектированных под конкретную модель авто
• Применение терморасширяющихся гофр или гибких соединений для компенсации вибраций
• Проверка соосности всех элементов перед окончательной затяжкой крепежей
• Обязательная проверка зазоров до кузовных элементов и подвижных частей шасси

Потеря низов при неподходящем диаметре даунпайпа

Слишком большой диаметр даунпайпа приводит к критическому падению скорости потока отработанных газов на низких оборотах двигателя. Это снижает энергию импульсов выхлопа, необходимых для эффективной продувки цилиндров и создания разрежения в выпускном тракте.

В результате нарушается процесс своевременного удаления отработанных газов и заполнения цилиндров свежей топливно-воздушной смесью. Мотор теряет тягу в нижнем и среднем диапазоне оборотов, проявляя "провалы" при резком нажатии педали акселератора и вялый отклик на малых скоростях.

Основные последствия

• Ухудшение приемистости – автомобиль "тупит" при старте и разгоне с низких оборотов
• Повышенный расход топлива – компенсация потери тяги частым использованием высоких оборотов
• Нестабильный холостой ход – колебания оборотов и риск заглохания

Симптом	Причина в выпускной системе
Задержка отклика на газ	Слишком низкая скорость потока газов
Вибрации на холостом ходу	Нарушение резонансных характеристик выпуска
Хлопки в выпуске	Некорректное догорание смеси в трубе

Особенно критична эта проблема для атмосферных двигателей с небольшим рабочим объемом. Турбированные моторы частично компенсируют недостаток за счет принудительного наддува, но все равно демонстрируют ухудшение реакции на низких оборотах при установке непропорционально большого даунпайпа.

Критерии выбора даунпайпа для бензиновых турбодвигателей

Материал конструкции критически влияет на долговечность и тепловые характеристики. Нержавеющая сталь (марки T304/T309) обеспечивает стойкость к коррозии и экстремальным температурам турбины, тогда как алюминизированная сталь подходит для бюджетных решений при умеренных нагрузках. Керамическое покрытие внутренних поверхностей снижает подкапотные температуры и ускоряет выход газов.

Диаметр трубы должен соответствовать мощности двигателя и параметрам турбокомпрессора. Чрезмерное увеличение сечения (>76 мм для двигателей до 2.5 л) вызывает потерю скорости потока и "турбояму", а слишком узкий даунпайп (<63 мм) ограничивает потенциал тюнинга. Оптимальное значение рассчитывается исходя из планируемого повышения мощности и оборотов срабатывания турбины.

Ключевые параметры при подборе

• Тип фланца турбины: Совместимость с выходным патрубком конкретной модели турбокомпрессора (V-Band, T3/T4, OEM-крепление)
• Конфигурация каталитического нейтрализатора: Декат (прямоточный) для максимальной производительности либо спортивный катализатор для соблюдения экологических норм
• Встроенный датчик кислорода (лямбда-зонд): Наличие корректного колодца для штатного/широкополосного датчика без ошибок ECU

Фактор	Оптимальный выбор	Риски при ошибке
Толщина стенки	1.5–2.0 мм (баланс веса и прочности)	Вибрации, трещины сварных швов
Гибкая гофра	Обязательна для компенсации теплового расширения	Деформация магистрали, повреждение турбины
Тип соединений	V-Band (быстросъем) или фланцы с термостойкими прокладками	Прорыв выхлопных газов, потеря герметичности

Акустические свойства часто недооцениваются: прямая труба без резонаторов усилит низкочастотный гул в салоне. Для гражданских авто рекомендуется модели с интегрированным Helmholtz-резонатором или подготовкой под установку дополнительного глушителя.

При монтаже на автомобиль с системой отвода выхлопа в сажевый фильтр (GPF) критичен учет давления обратной волны. Неверный подбор спровоцирует засорение фильтра и аварийный режим двигателя. Для таких случаев применяются даунпайпы с калиброванным сужением или имитатором давления.

Особенности подбора даунпайпа для дизельных авто

При выборе даунпайпа для дизеля критично учитывать конструкцию турбины: размеры фланца крепления, геометрию выходного патрубка и тип крепления катализатора/сажевого фильтра (DPF). Несовпадение хотя бы одного параметра потребует дорогостоящей переделки или замены компонентов. Особое внимание – диаметру трубы: превышение штатного более чем на 10-15% ухудшит продувку на низких оборотах из-за падения скорости выхлопных газов.

Материал – ключевой фактор для долговечности: нержавеющая сталь AISI 304/321 обязательна из-за агрессивного воздействия сажи и конденсата. Для спортивных применений допустим инконель, но его высокая стоимость редко оправдана. Обязательна проверка совместимости с EGR-системой и наличием виброкомпенсаторов – их отсутствие провоцирует трещины от вибраций.

Ключевые отличия от бензиновых аналогов

• Температурная стойкость: Рабочий диапазон ниже (400-650°C против 800-1000°C у бензиновых), но выше требования к коррозионной устойчивости из-за сернистых соединений в выхлопе.
• Давление газов: Турбины дизелей создают большее противодавление – соединения должны иметь усиленные фланцы и бесступенчатую сварку.
• Юридические ограничения: Удаление DPF запрещено законодательством РФ и ЕС – легально только использование спортивных катализаторов с сохранением функционала фильтра.

Критерий	Рекомендация для дизеля	Риски при нарушении
Диаметр трубы	+10% к сечению штатного downpipe	Турбояма, потеря тяги на низах
Толщина стенки	1.5-2.0 мм (минимум)	Прогорание, деформация от вибраций
Тип катализатора	Керамический 300-400 CPSI	Забивание сот сажей, ошибки ECU

Важно: После установки обязательна адаптация блока управления – пересчет параметров наддува и рециркуляции газов (EGR). Игнорирование приведет к аварийному режиму, повышенному дымлению и ускоренному износу турбины. Для машин с системой AdBlue требуется перенастройка дозировки мочевины.

1. Диагностика совместимости: Сверка VIN-кода с каталогами производителя, анализ крепежных точек и расположения датчиков (лямбда-зонд, температурные сенсоры).
2. Проверка герметичности: Контроль зазоров в соединениях (особенно фланца турбины) термостойким герметиком до 1100°C.
3. Теплоизоляция: Монтаж термочехлов на участках возле топливных магистралей или кузовных элементов.

Раздельный vs. спаренный даунпайп: применение в V-образных моторах

Конструкция V-образного двигателя, где цилиндры расположены в два ряда под углом друг к другу, принципиально требует двух отдельных выпускных коллекторов – по одному на каждый ряд цилиндров. Это фундаментально отличает задачу проектирования выхлопной системы для таких моторов от рядных двигателей.

Ключевой вопрос при проектировании или тюнинге выхлопа V-образного двигателя заключается в выборе момента объединения потоков отработавших газов от двух рядов цилиндров. Основных подхода два: использование полностью раздельных даунпайпов до самого глушителя или объединение потоков в спаренный (общий) даунпайп на раннем этапе. Этот выбор напрямую влияет на характеристики мотора, сложность системы, стоимость и звук выхлопа.

Раздельный даунпайп (True Dual Downpipe)

Принцип раздельного даунпайпа заключается в том, что каждая ветвь выхлопа от своего ряда цилиндров (левого и правого банка) остается полностью независимой на всем протяжении до входа в глушитель или до очень поздней точки слияния (часто уже после катализаторов). Каждая ветвь имеет свой собственный каталитический нейтрализатор и, возможно, свой сажевый фильтр (если применимо).

Применение: Чаще всего используется на высокопроизводительных двигателях, особенно с верхним расположением распредвалов (DOHC/SOHC), где критически важен эффективный продув цилиндров. Также характерен для двигателей с "плоским" коленвалом (Flat-plane crank), как на многих гоночных V8 и современных Ferrari, из-за специфического порядка работы цилиндров.

Преимущества:

• Максимальная эффективность продувки: Отсутствие взаимовлияния выхлопных импульсов от разных рядов цилиндров на стадии даунпайпа минимизирует обратное давление и улучшает очистку цилиндров от отработавших газов.
• Потенциал для большей мощности: Более эффективная продувка теоретически позволяет снять больше мощности, особенно на высоких оборотах.
• Характерный звук: Дает уникальный "рвущийся" или более четко различимый звук выхлопа V8, особенно на моторах с crossplane коленвалом.

Недостатки:

• Сложность и стоимость: Требует вдвое больше компонентов (катализаторы, датчики кислорода, трубы), сложнее в проектировке и установке, значительно дороже в производстве и тюнинге.
• Вес и габариты: Две параллельные системы занимают больше места под днищем и имеют больший общий вес.
• Требования к пространству: Часто сложно реализовать в тесных моторных отсеках или при наличии полного привода.

Спаренный даунпайп (Twin-Downpipe, Merged Downpipe)

В спаренной системе потоки отработавших газов от двух выпускных коллекторов объединяются в одну общую трубу (даунпайп) на относительно раннем этапе – обычно сразу после фланца коллектора или через очень короткий участок раздельных труб. Объединение происходит до каталитического нейтрализатора (реже – после), который в этом случае один, общий для обоих рядов цилиндров.

Применение: Широко распространен на серийных автомобилях с V-образными моторами, особенно в условиях ограниченного подкапотного пространства (поперечное расположение двигателя, полный привод) и для снижения себестоимости. Типичен для многих современных V6 и V8, особенно с нижним расположением распредвалов (OHV).

Преимущества:

• Компактность: Занимает значительно меньше места под днищем автомобиля.
• Снижение веса и стоимости: Требует меньше материалов (одна труба большого диаметра, один катализатор вместо двух), проще и дешевле в производстве и установке.
• Эффективность катализатора: Один катализатор большего размера может быстрее прогреваться до рабочей температуры, улучшая экологические показатели "на холодную".

Недостатки:

• Повышенное обратное давление: Объединение потоков на раннем этапе создает зону повышенного давления, куда "упираются" выхлопные импульсы от обоих рядов цилиндров, ухудшая продувку.
• Потенциальная потеря мощности: Из-за худшей продувки и возможного более высокого обратного давления, особенно на высоких оборотах, мощность может быть несколько ниже, чем у аналогичного двигателя с раздельной системой.
• Менее выраженный "V-образный" звук: Звук выхлопа становится более слитным, менее характерным для V-образной компоновки.

Сравнительная таблица:

Характеристика	Раздельный даунпайп	Спаренный даунпайп
Количество катализаторов / труб	Два / Две (минимум до слияния)	Один / Одна (после раннего слияния)
Обратное давление	Минимальное	Повышенное
Потенциал мощности (верх. обороты)	Выше	Ниже
Стоимость и сложность	Высокие	Низкие
Вес и габариты	Большие	Малые
Звук выхлопа	Более отчетливый, "V-образный"	Более слитный
Типичное применение	Высокопроизводительные, гоночные моторы	Серийные автомобили, ограниченное пространство

Существуют также гибридные схемы, например, H-pipe или X-pipe, которые объединяют два раздельных потока через перемычку на участке после даунпайпа. Это позволяет частично нивелировать недостатки чисто раздельной системы (балансировка давления, улучшение звука на средних оборотах) при сохранении ее основных преимуществ. Однако сам даунпайп в таких системах, как правило, остается раздельным.

Профессиональная установка: этапы работ и ключевые моменты

Установка даунпайпа требует специализированных навыков и оборудования, так как связана с демонтажем критичных компонентов выхлопной системы и работой вблизи турбины. Непрофессиональный монтаж может привести к повреждению датчиков, утечкам выхлопных газов или механическим поломкам.

Технологический процесс включает строгую последовательность операций с контролем каждого этапа. Особое внимание уделяется совместимости компонентов, корректному позиционированию труб и сохранению работоспособности электронных систем автомобиля.

Пошаговая процедура монтажа

1. Подготовка: Обесточивание бортовой сети, охлаждение двигателя, демонтаж защитных кожухов и теплоизоляции.
2. Демонтаж штатной системы: Отсоединение креплений коллектора/турбины, аккуратное извлечение кислородных датчиков, снятие заводской приемной трубы.
3. Подготовка поверхностей: Очистка посадочных мест от нагара и уплотнений, проверка состояния резьбовых соединений.
4. Установка даунпайпа: Фиксация нового компонента с применением термостойких прокладок, соблюдение рекомендованных производителем моментов затяжки болтов.
5. Интеграция с системой: Подключение лямбда-зондов, соединение с катализатором или прямотоком, проверка зазоров относительно кузова и элементов подвески.
6. Финальная проверка: Контроль герметичности соединений мыльным раствором, тестовый запуск двигателя с анализом показаний датчиков через диагностическое оборудование.

Критичные аспекты качественной установки:

• Герметичность фланцев: Использование новых терморасширяющихся прокладок и медных шайб для исключения подсоса воздуха.
• Трассировка труб: Обеспечение минимального зазора 15 мм до подвижных элементов и кузовных деталей для компенсации вибраций.
• Защита датчиков: Корректная протяжка проводки без натяжения, установка термочехлов при близком расположении к турбине.
• Диагностика адаптации: Сброс ошибок ЭБУ и контроль параметров топливных коррекций после первого запуска.

Прокладки и крепежи: рекомендуемые материалы для установки

Качество прокладок напрямую влияет на герметичность соединения даунпайпа с турбиной и катализатором. Несоответствующие материалы приводят к прогару, утечкам выхлопных газов и потере мощности. Вибрации и термические нагрузки требуют особого внимания к характеристикам уплотнителей.

Крепежные элементы должны гарантировать стабильность фиксации в условиях постоянных температурных деформаций. Коррозия или ослабление соединений провоцируют разгерметизацию и повреждение смежных компонентов выхлопной системы.

Оптимальные материалы для монтажа

• Прокладки фланцевые: Многослойная сталь (MLS), армированный графит или терморасширенный слюдяной композит. Толщина от 1.5 мм с рабочим диапазоном до +1000°C.
• Прокладки V-band: Безасбестовые металлокерамические составы с перфорацией. Обязательна установка в паз с предварительной смазкой термопастой.
• Болты/шпильки: Нержавеющая сталь AISI 304/A2 (до 600°C) или AISI 321 (для турбосистем). Минимальный класс прочности 8.8 с антифрикционным покрытием.
• Гайки: Контрогайки из нержавейки с нейлоновыми вставками или деформируемым поясом. Размер под ключ М10-М12.
• Шайбы: Гроверные пружинные (ГОСТ 6402) или зубчатые стопорные из аналогичного болтам материала.

Запрещено применение обычных стальных крепежей, алюминиевых шайб и картонных/резиновых прокладок. Рекомендуется установка термоэкрана на крепежи вблизи турбины.

Тестирование герметичности соединений после монтажа

Проверка герметичности стыков – обязательный этап установки даунпайпа. Неплотные соединения приводят к утечке выхлопных газов, снижению эффективности системы, проникновению запахов в салон и нарушению работы двигателя. Игнорирование этого шага сводит на нет преимущества модернизации и создает риски для безопасности.

Тестирование проводят после полной сборки системы и остывания металла. Основные методы включают визуальный осмотр на наличие зазоров, запуск двигателя с контролем звука и использование мыльного раствора. Наиболее точные результаты дает применение дым-машины, которая нагнетает дым под давлением в систему и визуализирует места утечек.

Ключевые методы проверки

• Визуальный осмотр: Контроль равномерности прилегания фланцев, состояния прокладок и затяжки хомутов
• Мыльный раствор: Нанесение на стыки при работающем двигателе – появление пузырей указывает на дефект
• Акустический метод: Выявление характерного шипения в местах неплотностей
• Дым-тест: Герметизация системы с подачей дыма под давлением – выход дыма показывает проблемные зоны

Метод	Точность	Сложность
Мыльный раствор	Средняя	Низкая
Дым-тест	Высокая	Требует оборудования

Обнаруженные утечки устраняют заменой деформированных прокладок, подтяжкой крепежа или переборкой соединений. Повторную проверку выполняют после корректировок. Качественная герметизация обеспечивает правильную работу выхлопной системы, предотвращает потерю мощности и защищает элементы кузова от воздействия горячих газов.

Программное отключение второго лямбда-зонда через чип-тюнинг

При установке спортивного даунпайпа каталитический нейтрализатор часто демонтируется, что делает второй лямбда-зонд (расположенный после катализатора) бесполезным. Этот датчик, предназначенный для контроля эффективности катализатора, начинает фиксировать отклонения от нормы, поскольку выхлопные газы больше не очищаются. В результате блок управления двигателем (ЭБУ) активирует аварийный режим работы, зажигает индикатор Check Engine и может искусственно ограничивать мощность двигателя.

Чтобы избежать этих проблем, выполняется программное отключение второго лямбда-зонда через чип-тюнинг. Специалист с помощью диагностического оборудования вносит изменения в прошивку ЭБУ, "обманывая" систему: программа игнорирует сигналы второго датчика или эмулирует его корректную работу в условиях отсутствия катализатора. Это позволяет двигателю функционировать в штатном режиме без ошибок.

Преимущества и недостатки метода

Ключевые преимущества:

• Устранение ошибки Check Engine и аварийного режима двигателя
• Сохранение заводских характеристик мощности и отзывчивости
• Отсутствие необходимости установки механических обманок (может быть ненадежным решением)
• Полное соответствие программной логике работы ЭБУ

Существенные недостатки:

• Нарушение экологических норм: автомобиль перестает контролировать уровень вредных выбросов
• Юридические риски: эксплуатация без катализатора запрещена в большинстве стран
• Зависимость от квалификации тюнера: ошибки в прошивке могут вызвать сбои в работе двигателя
• Стоимость: профессиональный чип-тюнинг дороже механических обманок

Сравнение с альтернативами:

Метод	Надежность	Стоимость	Риски для двигателя
Программное отключение	Высокая	Средняя/Высокая	Минимальные (при качественной настройке)
Механическая обманка	Средняя	Низкая	Возможны ошибки из-за нестабильного сигнала
Перепрошивка под Евро-2	Максимальная	Высокая	Отсутствуют (полное удаление диагностики)

Важно: Отключение датчика не улучшает динамические характеристики двигателя – оно лишь корректирует работу ЭБУ под новые условия выхлопной системы. Для реального повышения производительности требуется комплексный чип-тюнинг с оптимизацией топливных карт и углов зажигания.

Тюнинг выхлопной системы с даунпайпом: думпайпы и резонаторы

Думпайп (dump pipe) – это открытая выпускная труба, отводящая газы сразу после турбины или коллектора в атмосферу, минуя основную систему глушителя. Его устанавливают для радикального снижения противодавления и максимального повышения производительности двигателя, особенно в гоночных условиях. Однако такой подход сопровождается экстремально громким звуком выхлопа и невозможностью легальной эксплуатации на дорогах общего пользования.

Резонатор же интегрируется в выхлопной тракт после даунпайпа для управления звуковыми характеристиками. Он не глушит общий шум, а гасит резонансные частоты и неприятные гармоники ("дребезг"), делая звук более чистым и глубоким. При тюнинге резонатор часто комбинируют с прямотоком, чтобы сохранить прирост мощности от даунпайпа, но снизить уровень шума до приемлемых значений.

Ключевые особенности и различия

Сравнение подходов к доработке:

Элемент	Назначение	Влияние на звук	Юзабилити
Думпайп	Максимальное снижение противодавления	Очень громкий, "рвущий" звук	Только для трека/закрытых площадок
Резонатор	Коррекция звукового спектра	Убирает резонансы, сохраняя бас	Допускает уличное использование (с глушителем)

Комбинированные решения: В уличных проектах даунпайп объединяют с резонатором и прямотоком. Схема выглядит так:

1. Даунпайп – снижает противодавление сразу после турбины.
2. Резонатор – фильтрует средние частоты, устраняя "металлический" призвук.
3. Прямоточный глушитель – контролирует общую громкость, сохраняя низкочастотное звучание.

Недостатки думпайпов:

• Экстремальный шум (превышает 120 дБ), нарушающий законы о тишине.
• Риск штрафов и запрета эксплуатации на дорогах.
• Потеря крутящего момента на низких оборотах из-за отсутствия обратного давления.

Плюсы резонаторов в связке с даунпайпом:

• Сохранение 80-90% прироста мощности от даунпайпа.
• Акустический комфорт без потери "спортивного" тембра.
• Защита от вибраций и разрушения выхлопной системы.

Ежедневное использование машины с прямотоком: целесообразность

Прямоток (даунпайп) кардинально меняет акустику выхлопа, создавая громкий, низкий и резонирующий звук на всех режимах работы двигателя. Это становится основным фактором при оценке повседневной эксплуатации, так как постоянный шумовой фон в салоне может вызывать дискомфорт у водителя и пассажиров, особенно во время длительных поездок или в городском потоке на малых скоростях.

Эксплуатационные характеристики также меняются: система, оптимизированная для высоких оборотов и мощности, может ухудшить отдачу двигателя на "низах". Это проявляется в "провалах" при резком старте или обгоне без предварительного раскручивания мотора, что требует изменения манеры вождения и постоянного поддержания высоких оборотов для уверенного разгона.

Ключевые аспекты повседневного использования

• Шумовой комфорт: Постоянный гул и повышенный резонанс на трассе утомляют. Звук на холостом ходу и низких оборотах часто воспринимается соседями как навязчивый.
• Эксплуатационные нюансы: Риск повреждения элементов выхлопа о препятствия из-за увеличенного диаметра труб и сниженного клиренса. Возможные вибрации кузова на определенных оборотах.
• Юридические риски: Превышение установленных норм по уровню шума (до 96 дБ) – распространенная причина штрафов и проблем при прохождении техосмотра.
• Расход топлива: При агрессивной езде с высокими оборотами расход ощутимо возрастает. В спокойном режиме изменение минимально или отсутствует.
• Надежность двигателя: Некачественная установка или отсутствие корректной настройки ЭБУ после монтажа может привести к "обеднению" смеси, перегреву и ускоренному износу деталей.

Ситуация	Влияние прямотока
Поездки по городу (пробки, светофоры)	Максимальный дискомфорт из-за постоянного гула на холостом ходу и низких оборотах
Дальние поездки по трассе	Утомительный монотонный гул в салоне на крейсерской скорости
Перевозка пассажиров/семьи	Высокая вероятность жалоб на шум и вибрации
Езда в дождь/снег	Риск гидроудара при попадании воды в незащищенные трубы большого диаметра

Целесообразность ежедневного использования напрямую зависит от толерантности владельца к шуму и готовности мириться с эксплуатационными компромиссами. Для водителя, ценящего комфорт и практичность, прямой выхлоп станет источником раздражения. Энтузиасты, для которых эмоции от звука и спортивный драйв важнее удобства, часто считают недостатки приемлемой платой.

Критически важна профессиональная установка и комплексная настройка всего двигателя под новый выхлоп. Без этого недостатки многократно усиливаются, а ресурс силового агрегата сокращается. Даунпайп на "гражданской" машине остается нишевым решением, оправданным в основном для трековых авто или как часть глубокой тюнинг-постройки.

Юридическая ответственность за удаление катализатора

Удаление катализатора напрямую нарушает экологические требования, установленные техническими регламентами Таможенного союза (ТР ТС 018/2011) и национальными стандартами. Эксплуатация автомобиля с удалённым катализатором приводит к превышению допустимых норм выброса вредных веществ (CO, CH, NOx), что противоречит законодательству об охране атмосферного воздуха. Юридически транспортное средство после такой модификации считается несоответствующим условиям допуска к участию в дорожном движении.

В России ответственность регулируется Кодексом об административных правонарушениях (КоАП). Основные риски возникают при прохождении техосмотра и во время проверок сотрудниками ГИБДД. Отсутствие катализатора фиксируется как неисправность по пункту 7.18 Перечня неисправностей (Приказ МВД № 1000), запрещающую эксплуатацию ТС при изменении конструкции без разрешения ГИБДД. Дополнительно нарушаются требования экологической безопасности, что влечёт санкции по отдельным статьям.

Формы ответственности и санкции

Ключевые виды ответственности включают:

• Административные штрафы:
  • По ст. 12.5 КоАП (управление ТС с неисправностями) – предупреждение или штраф 500 руб.
  • По ст. 8.22 КоАП (превышение нормативов выбросов) – штраф до 1000 руб. для граждан.
  • По ст. 12.4 КоАП (незаконное изменение конструкции) – штраф 30 000 руб. для установщиков.
• Запрет эксплуатации: Транспорт задерживается на спецстоянке до устранения нарушений (ст. 27.13 КоАП).
• Гражданско-правовые последствия: Отказ в выдаче диагностической карты техосмотра, что делает невозможным оформление ОСАГО.

Статья КоАП	Нарушение	Размер штрафа
12.5 ч. 1	Эксплуатация ТС с неисправностями	500 руб. или предупреждение
8.22	Превышение нормативов выбросов	500–1000 руб. (граждане)
12.4 ч. 1	Установка несертифицированных деталей	30 000 руб. (для мастеров)

Важно: Риски возрастают в регионах с усиленным экологическим контролем (Москва, Санкт-Петербург). Уголовная ответственность (ст. 251 УК РФ) возможна лишь при доказанном причинении вреда здоровью или экологии, что маловероятно в стандартных случаях.

Частые проблемы и симптомы неполадок после установки

После монтажа даунпайпа владельцы авто могут столкнуться с рядом специфических проблем. Наиболее распространенная – ошибка Check Engine, вызванная изменением потока выхлопных газов и некорректными показаниями лямбда-зонда. Система диагностирует это как неисправность катализатора или нарушение топливно-воздушной смеси, что требует программной корректировки ЭБУ.

Повышенный уровень шума – еще один частый симптом, особенно при установке дешевых или несоответствующих модели авто компонентов. Гул на низких оборотах и резонанс в салоне возникают из-за отсутствия штатных глушителей и вибраций тонкостенных труб. Это не только вызывает дискомфорт, но и может привести к трещинам на сварных швах или креплениях.

Типичные неисправности и их признаки

При неквалифицированной установке или использовании некачественных материалов проявляются следующие симптомы:

• Посторонние стуки под днищем – вызваны контактом трубы с кузовом или элементами подвески из-за неправильного подбора кронштейнов
• Запах выхлопных газов в салоне – свидетельствует о негерметичности соединений или прогаре прокладок
• Снижение мощности двигателя – возникает при слишком большом диаметре трубы, нарушающем оптимальную скорость потока газов

Проблема	Вероятная причина	Критичность
Перегудки турбины	Уменьшение противодавления	Средняя (риск преждевременного износа)
Повышенный расход топлива	Некорректная работа кислородного датчика	Высокая (требует перепрошивки ЭБУ)
Вибрация руля на холостых	Дисбаланс выхлопной системы	Низкая (устраняется регулировкой креплений)

Важно: многие симптомы проявляются не сразу, а через 500-1000 км пробега, когда прокладки и соединения подвергаются термоциклированию. Особое внимание следует уделять целостности гофры – ее деформация или разрыв ведут к повреждению турбокомпрессора.

Системы обманки кислородных датчиков: особенности и риски

Обманка кислородного датчика (лямбда-зонда) – это устройство или программное вмешательство, имитирующее корректные показания второго датчика после катализатора. Её устанавливают при удалении катализатора в связке с даунпайпом, чтобы избежать ошибок Check Engine и перевода двигателя в аварийный режим. Без обманки электронный блок управления (ЭБУ) распознаёт отсутствие каталитической очистки выхлопных газов.

Принцип работы основан на подмене данных для ЭБУ: механические обманки изменяют физический контакт датчика с выхлопными газами, а электронные – модифицируют сигнал с помощью резисторов, конденсаторов или микропроцессоров. Программные обманки (чип-тюнинг) вовсе отключают диагностику катализатора в прошивке двигателя.

Типы обманок и их особенности

• Механические (проставки): полая втулка, отодвигающая датчик от потока газов. Недорогая, но ненадёжная – ЭБУ может распознать медленный отклик.
• Электронные (эмуляторы):
  • Простые: схема с резистором/конденсатором, изменяющая напряжение сигнала.
  • Умные: процессорные модули, генерирующие динамически корректный сигнал.
• Программные: отключение диагностики лямбда-зонда через перепрошивку ЭБУ. Самый эффективный, но требует квалификации.

Преимущества	Недостатки и риски
Предотвращает ошибку P0420/P0430	Нарушение экологических норм (Евро-3 и выше)
Сохраняет штатный режим работы двигателя	Риск некорректного смесеобразования (при сбоях эмуляции)
Дешевле замены катализатора	Юридическая ответственность в странах с жёстким экоконтролем
Простота установки (для механических/простых электронных)	Отказ в гарантийном обслуживании

Ключевой риск – долгосрочные последствия для двигателя. Неправильная эмуляция способна вызвать обеднение или обогащение топливной смеси, снижение мощности, повышенный износ. Программные обманки при некорректной настройке могут заблокировать ЭБУ. Кроме того, все типы обманок делают автомобиль экологически грязным, увеличивая выбросы CO, CH и NO_x.

Список источников

При подготовке материалов использовались специализированные автомобильные ресурсы, технические обзоры и профильные обсуждения.

Основное внимание уделялось источникам с подтвержденной экспертной репутацией в области тюнинга выхлопных систем.

Информационные материалы

• Профильные автомобильные порталы (Drive2, Drom.ru, Motor.ru) - разделы по тюнингу выхлопа
• Технические форумы владельцев спортивных автомобилей (VW Golf GTI, Subaru WRX, BMW M-Series)
• Инженерные публикации о принципах работы турбонаддува и выхлопных газов
• Видеоанализ установки даунпайпов от сертифицированных автомастерских
• Сравнительные тесты эффективности штатных и тюнинговых выхлопных систем
• Юридические обзоры экологических стандартов ЕВРО в РФ и странах СНГ

Видео: Как скопировать даунпайп


• Тонировка фар - сравнение методов, их сильные и слабые стороны

• Цепи на грузовик - выбор, монтаж, правила движения

• Mitsubishi Eclipse - магнит для взглядов на дороге
