Дерганье ВАЗ-21124 при разгоне - диагностика неисправности

Статья обновлена: 18.08.2025

Резкие рывки автомобиля ВАЗ-21124 во время набора скорости – распространенная неисправность, вызывающая серьезный дискомфорт при вождении и потенциально указывающая на неполадки в ключевых системах двигателя.

Данная проблема может проявляться как легкое подергивание, так и ощутимые толчки при нажатии на педаль газа, что требует незамедлительной диагностики для выявления конкретной причины сбоя.

Источником неисправности часто становятся элементы топливоподачи, зажигания или электронных датчиков, и точное определение "виновника" – первый шаг к восстановлению плавной динамики разгона.

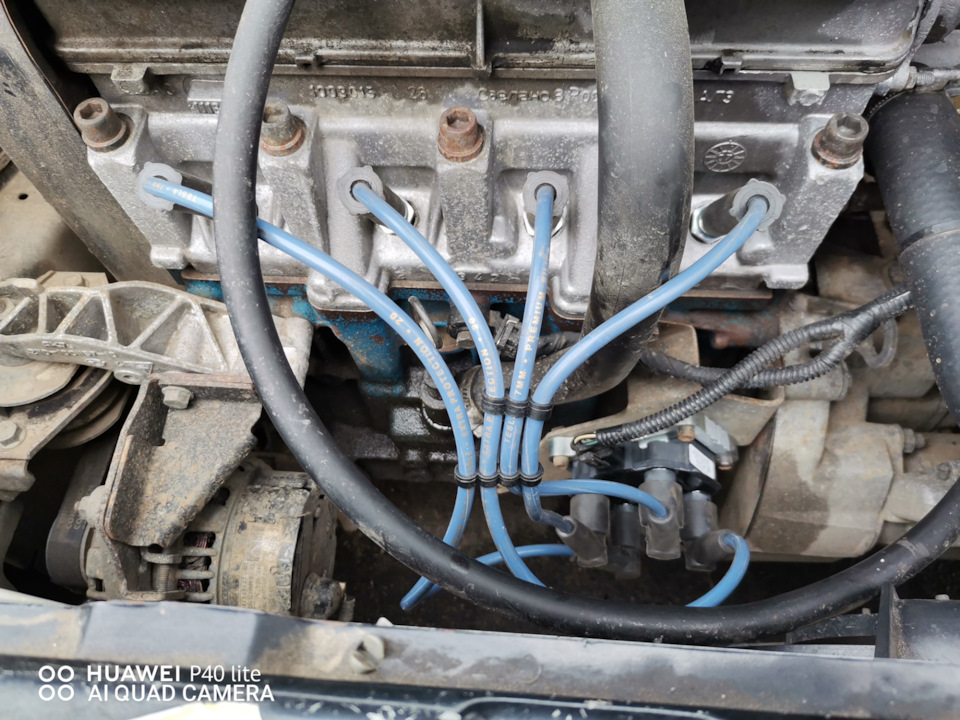

Диагностика высоковольтных проводов на пробой

Причиной рывков при разгоне на ВАЗ-21124 часто становится пробой высоковольтных (ВВ) проводов, ведущий к утечке тока на массу. Это нарушает искрообразование в цилиндрах, особенно под нагрузкой. Диагностика включает визуальный осмотр и инструментальную проверку сопротивления.

Сначала осмотрите провода при работающем двигателе в темноте: голубые искры или свечение вдоль изоляции явно указывают на пробой. Далее измерьте сопротивление мультиметром – отклонение от нормы 3.5–10 кОм сигнализирует о неисправности.

Порядок диагностики

1. Визуальный осмотр
   • Запустите двигатель, откройте капот в темное время суток.
   • Ищите голубые искры, "дорожки" на изоляции или свечение возле колпачков.
   • Проверьте целостность колпачков и отсутствие трещин, потертостей, масляных пятен.
2. Проверка сопротивления
   • Снимите провод с первого цилиндра (со стороны свечи).
   • Установите мультиметр в режим измерения кОм.
   • Подсоедините щупы к металлическим контактам обоих концов провода.
   • Сравните показания с нормой:


     Длина провода	Норма сопротивления
     ~70 см	3.5–6 кОм
     ~40 см	2–4 кОм

   • Повторите для остальных проводов. Разница между ними не должна превышать 2–4 кОм.

Важно: Заменяйте провода комплектом даже при неисправности одного. Используйте провода с ферромагнитным сердечником и силиконовой изоляцией, рекомендованные для ВАЗ-21124.

Тестирование катушки зажигания

При проблемах с дерганием на разгоне ВАЗ-21124 катушка зажигания – ключевой элемент диагностики. Неисправность проявляется пропусками воспламенения в цилиндрах, особенно под нагрузкой, из-за недостаточной энергии искрообразования или межвиткового замыкания. Требуется последовательная проверка всех катушек (двигатель использует 4 индивидуальные катушки типа "карандаш").

Начинают с визуального осмотра: ищут трещины, сколы на корпусе, следы пробоя (темные дорожки или нагар), окисление контактов. Обязательно проверяют состояние высоковольтных проводов и колодок подключения – плохой контакт или повреждение изоляции имитируют поломку катушки.

Методы проверки

Измерение сопротивления обмоток мультиметром:

• Первичная обмотка: между контактами 1 и 3 (A и B) колодки. Норма: 0.4–0.8 Ом.
• Вторичная обмотка: между центральным высоковольтным выводом и контактом 1 (A). Норма: 4–8 кОм.

Отклонение более 15% или обрыв/КЗ указывают на неисправность. Сравните значения всех катушек – разница в показаниях критична.

Проверка искры:

1. Снимите катушку с цилиндра.
2. Подсоедините к ней исправную свечу зажигания.
3. Прижмите резьбовую часть свечи к "массе" (например, к клапанной крышке).
4. Прокрутите стартер. На исправной катушке появится яркая синяя искра с четким звуком. Тусклая оранжевая искра или ее отсутствие – признак неисправности.

Параметр	Нормальное значение	Признак неисправности
Сопротивление первичной обмотки	0.4–0.8 Ом	Обрыв (∞), КЗ (≈0 Ом)
Сопротивление вторичной обмотки	4–8 кОм	Обрыв (∞), КЗ (<1 кОм)
Визуальная искра	Яркая синяя	Тусклая, оранжевая или отсутствует

Важно: Тестируйте катушки на прогретом двигателе – некоторые дефекты проявляются только при рабочей температуре. Если мультиметр и "искровой тест" не выявили проблем, потребуется диагностика осциллографом для анализа формы импульса и скрытых межвитковых замыканий.

Оценка состояния топливного фильтра

Загрязненный топливный фильтр напрямую влияет на подачу бензина в двигатель, вызывая перебои при резком увеличении оборотов. Недостаточное давление в топливной рампе из-за засора приводит к "дерганью" при разгоне, особенно заметному на высоких передачах или под нагрузкой.

Регламент замены фильтра для ВАЗ-21124 составляет 15-30 тыс. км, но реальный срок зависит от качества топлива. Использование некачественного бензина ускоряет засорение фильтрующего элемента частицами ржавчины, грязи или смолами.

Методы диагностики и признаки износа

Визуальный осмотр: демонтируйте фильтр и осмотрите корпус на трещины или подтеки. Продуйте его ртом со стороны входа топлива: сильное сопротивление или невозможность продува указывают на критический засор.

Косвенные симптомы:

• Двигатель глохнет при резком нажатии педали газа
• Падение мощности на оборотах выше 3000 об/мин
• Неустойчивая работа на холостом ходу после нагрузок

Проверка давления в топливной системе:

1. Подключите манометр к штуцеру топливной рампы
2. Заведите двигатель и зафиксируйте давление (норма: 3.6-4.0 бар)
3. Резко нажмите газ до 5000 об/мин: падение ниже 3.0 бар подтверждает проблему с фильтром или бензонасосом

Важно: при замене устанавливайте фильтр строго по направлению стрелки на корпусе (от бака к рампе). Несоосность приводит к деформации фильтрующего материала и повторному появлению симптомов.

Замер давления в топливной рампе

Недостаточное давление в топливной системе – распространённая причина рывков при разгоне на ВАЗ-21124. Процедура замера помогает выявить проблемы с производительностью топливного насоса, забитым фильтром, неисправным регулятором давления или утечками в магистралях. Проверка выполняется при разных режимах работы двигателя.

Для диагностики потребуется манометр с диапазоном до 7-8 бар, переходник под штуцер рампы и ветошь. Штуцер расположен на торце топливной рампы (рядом с 3-м цилиндром), защищён чёрным пластиковым колпачком. Перед откручиванием колпачка убедитесь в отсутствии остаточного давления (нажмите клапан штуцера отвёрткой через ветошь).

Этапы проведения замера

Подготовка: Заглушите двигатель, снимите минусовую клемму с АКБ. Снимите защитный колпачок со штуцера рампы, очистите область от грязи. Подсоедините манометр через переходник, закрепите шланги.

Замеры в ключевых режимах:

• Остаточное давление: После 5-10 минут стоянки (без запуска) – норма: 2.8-3.2 бар. Быстрое падение указывает на негерметичность клапана насоса, регулятора или форсунок.
• Давление при включении зажигания: Включите зажигание (без запуска двигателя). Насос создаст давление за 2-3 секунды – норма: 3.6-4.0 бар. Медленный набор или низкое значение – признак слабого насоса или забитого фильтра.
• Холостой ход: Запустите двигатель. Отсоедините вакуумный шланг от регулятора давления (РДТ) на рампе и заглушите его. Норма: 3.3-3.7 бар (с подключенным шлангом – около 2.8-3.2 бар).
• Под нагрузкой: Резко нажмите педаль газа (можно с помощником). Давление должно немного подняться (на 0.3-0.7 бар). Падение или сильные колебания – симптом износа насоса или засора магистрали.

Режим	Нормальное давление (бар)	Возможная неисправность при отклонении
Остаточное	2.8-3.2	Утечки в системе, негерметичный РДТ/обратный клапан
Включение зажигания	3.6-4.0	Слабый бензонасос, забитый топливный фильтр
Холостой ход (без вакуума РДТ)	3.3-3.7	Неисправный РДТ, засор в системе
Резкое ускорение	Рост на 0.3-0.7 от ХХ	Износ насоса, забитая сетка приемника, зауженные магистрали

Анализ результатов: Если давление ниже нормы во всех режимах – проверяйте сетку бензонасоса, топливный фильтр и магистрали подачи. Нормальное остаточное давление, но падение под нагрузкой указывает на износ топливного насоса. Слишком высокое давление (выше 4.5 бар) – заклинивший РДТ или засор в обратной магистрали. После проверки аккуратно снимите манометр, установите колпачок штуцера.

Проверка работы бензонасоса

Низкое давление топлива или неравномерная подача бензина насосом – частые причины рывков при разгоне. Падение производительности обычно вызвано износом деталей, загрязнением фильтров или проблемами с электропитанием. Проверка работоспособности насоса помогает исключить этот узел как источник неисправности.

Диагностику начинают с оценки давления в топливной рампе с помощью манометра. Для ВАЗ-21124 нормальные показатели на холостом ходу – 3.6–4.0 бар. Значительное отклонение в меньшую сторону или колебания стрелки при нажатии на газ указывают на проблемы с насосом или регулятором давления.

Основные этапы проверки

Измерение давления в топливной системе:

1. Подключите манометр к штуцеру топливной рампы.
2. Запустите двигатель, зафиксируйте давление на холостом ходу.
3. Резко нажмите педаль газа: стрелка должна кратковременно подняться на 0.3–0.7 бар, затем стабилизироваться.
4. Пережмите обратку: давление должно резко вырасти до 6–7 бар (при исправном насосе).

Оценка производительности и состояния:

• Слушайте звук насоса при включении зажигания: ровное гудение без скрежета или пауз.
• Проверьте сетку-фильтр грубой очистки на заборнике: загрязнение нарушает подачу топлива.
• Замерьте напряжение на клеммах насоса при работе: просадка ниже 11.5В указывает на неисправность проводки или реле.

Симптом при проверке	Возможная причина
Давление ниже 3.0 бар	Износ насоса, засор фильтров, неисправность регулятора давления
Скачки давления при нагрузке	Забитая сетка приемника, перегрев насоса, плохой контакт в цепи питания
Насос не включается	Перегорел предохранитель, отказало реле, обрыв проводов

Важно: При низком давлении обязательно проверьте топливный фильтр тонкой очистки и регулятор давления на топливной рампе. Их неисправность имитирует поломку насоса.

Чистка сетчатого фильтра топливного насоса

Сетчатый фильтр (сетка) топливного насоса является первичным барьером на пути загрязнений из топливного бака к насосу и далее в топливную рампу. Располагается он непосредственно на заборнике топливного модуля, погруженного в бак. Его основная задача – задерживать крупные частицы ржавчины, грязи, окалины и прочего мусора, присутствующего в баке или попадающего туда с топливом.

Со временем поры сетки забиваются этими отложениями. Пропускная способность фильтра снижается, насосу становится все труднее протолкнуть через него необходимое количество топлива, особенно при резком увеличении нагрузки на двигатель (разгоне). Это приводит к падению давления в топливной рампе ниже требуемого значения, что вызывает кратковременные провалы, рывки и дергания автомобиля при попытке ускориться.

Процесс чистки сетчатого фильтра

Чистка сетки – процедура, требующая снятия топливного модуля из бака. Она выполнима в гаражных условиях, но требует осторожности и соблюдения правил противопожарной безопасности.

Необходимые инструменты и материалы:

• Набор гаечных ключей и головок (часто нужны спецключи для разъема топливопроводов)
• Отвертки
• Чистая ветошь
• Щетка с мягкой щетиной (старая зубная щетка подойдет)
• Чистящее средство для карбюраторов или инжекторов
• Сжатый воздух (опционально, но желательно)
• Новые уплотнительные кольца для топливного модуля (рекомендуется заменить)

Последовательность действий:

1. Сброс давления в топливной системе: На работающем двигателе найти и вынуть предохранитель топливного насоса. Дождаться остановки двигателя. Запустить двигатель стартером на 2-3 секунды для полного сброса остаточного давления. Отключить минусовую клемму АКБ.
2. Доступ к топливному модулю: Снять заднее сиденье или его подушку. Открыть лючок доступа к топливному модулю (обычно под ковровым покрытием на полу).
3. Отсоединение модуля: Отключить электрический разъем насоса. Ослабив хомуты, аккуратно отсоединить топливные шланги (быстросъемные соединения), подготовив ветошь для сбора пролившегося бензина. Открутить стопорное кольцо модуля (требует спецключа или аккуратности с молотком и зубилом).
4. Извлечение модуля: Осторожно вынуть топливный модуль из бака, стараясь не погнуть поплавок датчика уровня топлива и не повредить сетку.
5. Чистка сетки: Сетчатый фильтр находится в нижней части модуля на заборнике. Тщательно промойте ее струей чистящего средства для карбюраторов/инжекторов. Аккуратно прочистите щетинки щетки между ячейками сетки. Промойте большим количеством чистого бензина. Продуйте сжатым воздухом на просушку (невысоким давлением). Внимание: Не трите сетку грубыми материалами – ее легко повредить!
6. Осмотр и сборка: Внимательно осмотрите очищенную сетку на предмет разрывов или деформаций. При обнаружении дефектов – замените сетку или весь модуль. Замените уплотнительное кольцо модуля на новое. Установите модуль обратно в бак, закрутите стопорное кольцо. Подсоедините топливные шланги и электрический разъем. Закройте лючок доступа, установите сиденье на место.
7. Проверка: Подключите АКБ. Включите зажигание на 5-10 секунд (без запуска двигателя) для создания давления в системе. Проверьте соединения на предмет течи. Запустите двигатель, проверьте его работу на разных режимах, особое внимание уделите разгону.

Важно: Если после чистки проблема дерганий при разгоне не исчезла, или если сетка была сильно забита, повреждена или порвана, необходима ее замена или установка нового топливного модуля. Чистка – это временная мера для устранения проблемы, вызванной именно загрязнением первичного фильтра.

Метод	Преимущества	Недостатки/Риски
Чистка сетки	Бесплатно/низкая стоимость; Быстрое восстановление пропускной способности; Возможность сделать своими руками	Риск повреждения хрупкой сетки; Не устраняет износ насоса; Эффект временный при сильном загрязнении бака; Требует времени и навыков
Замена сетки/модуля	Гарантированное восстановление потока; Устранение риска обрыва старой сетки; Новое уплотнение	Значительно дороже; Требует покупки запчастей

Регулярная чистка или замена сетчатого фильтра топливного насоса является важной профилактической мерой для обеспечения бесперебойной подачи топлива и предотвращения дерганий ВАЗ-21124 при разгоне, особенно на высоких оборотах двигателя.

Диагностика топливных форсунок

Неисправности топливных форсунок напрямую влияют на стабильность работы двигателя ВАЗ-21124 при разгоне. Засорение, износ уплотнений, проблемы с электрической цепью или нарушение формы факела распыла вызывают дисбаланс топливовоздушной смеси в цилиндрах.

Признаки проблем с форсунками включают рывки под нагрузкой, троение двигателя, повышенный расход топлива и ошибки по пропускам воспламенения. Диагностику начинают после исключения неполадок в системе зажигания и ДМРВ.

Методы проверки

Этапы диагностики:

1. Замер сопротивления обмоток
   • Отключите разъем каждой форсунки
   • Измерьте мультиметром сопротивление между контактами
   • Норма для ВАЗ-21124: 11.5-15 Ом
2. Проверка питания
   • При включенном зажигании проверьте наличие 12В на контакте №1 разъема
   • Потеря напряжения указывает на обрыв в цепи от ЭБУ
3. Анализ производительности
   • Снимите рейку с форсунками
   • Запустите двигатель на короткое время
   • Сравните форму факела и интенсивность распыла

Таблица типовых неисправностей:

Симптом	Возможная причина
Дергание при резком нажатии педали	Засорение сопла, уменьшение пропускной способности
Провалы на низких оборотах	Износ иглы, подтекание форсунки
Хлопки в выпускном коллекторе	Неравномерная подача топлива по цилиндрам

Для точной диагностики баланса производительности используют стендовую проверку. Отклонение в подаче топлива между форсунками более 5-7% требует чистки или замены. Особое внимание уделите состоянию уплотнительных колец – их износ вызывает подсос воздуха и обеднение смеси.

Проверка ДПДЗ (датчик положения дроссельной заслонки)

Некорректная работа ДПДЗ – частая причина рывков при разгоне на ВАЗ-21124. Датчик передает блоку управления данные об угле открытия дросселя, влияя на формирование топливно-воздушной смеси. При его неисправности ЭБУ получает ложные сигналы, что нарушает работу двигателя под нагрузкой.

Для проверки потребуется мультиметр. Сначала выполните визуальный осмотр: отсоедините колодку с проводами от датчика и осмотрите контакты на предмет окисления или повреждений. Убедитесь в отсутствии механических повреждений корпуса ДПДЗ и надежности его крепления.

Проверка напряжения и сопротивления

Порядок диагностики:

1. Включите зажигание без запуска двигателя.
2. Измерьте напряжение между «массой» и сигнальным проводом (обычно средний контакт разъема):
   • Норма при закрытой заслонке: 0.45–0.55 В
   • При полном открытии: ≥4.5 В
3. Плавно откройте дроссель рукой – показания должны меняться без скачков.
4. Отключите разъем и измерьте сопротивление между контактами датчика при плавном перемещении заслонки:
   • Резкие изменения или обрыв указывают на износ резистивного слоя.

Критичные признаки неисправности:

Симптом	Воздействие на двигатель
Напряжение <0.3 В в закрытом положении	Обеднение смеси на старте разгона
Скачки напряжения при плавном открытии	Рывки из-за хаотичного изменения топливоподачи
Отсутствие роста напряжения до 4.5 В	Недостаток мощности при резком ускорении

При выявлении отклонений датчик подлежит замене. После установки нового ДПДЗ обязательно снимите клемму АКБ на 10 минут для сброса адаптаций ЭБУ.

Тестирование ДМРВ (датчик массового расхода воздуха)

ДМРВ напрямую влияет на формирование топливовоздушной смеси. Неверные показания датчика при разгоне приводят к рывкам, провалам мощности и неустойчивой работе двигателя. Проверка ДМРВ – критически важный этап диагностики.

Основные симптомы неисправности ДМРВ включают: дергание при наборе скорости, нестабильные обороты на холостом ходу, повышенный расход топлива и ошибки в ЭБУ (например, P0100, P0102, P0103). Тестирование можно выполнить несколькими способами.

Способы диагностики ДМРВ

1. Отключение датчика: При выключенном зажигании отсоедините разъем ДМРВ. Запустите двигатель – ЭБУ перейдет на аварийные таблицы (обороты ХХ повысятся до ~1500 об/мин). Попробуйте проехать: если рывки исчезли, ДМРВ неисправен.

2. Замер напряжения:

• Подключите мультиметр (режим DCV, 20V) к сигнальному проводу ДМРВ (обычно желтый) и массе (зеленый).
• Включите зажигание без запуска двигателя. Нормальные значения:
  • 1.00–1.04 V – новый датчик
  • 1.04–1.05 V – рабочее состояние
  • 1.05–1.10 V – износ
  • >1.10 V – критический износ/неисправность

3. Анализ данных сканером OBD-II:

1. Подключите сканер к диагностическому разъему.
2. Считайте параметр "Массовый расход воздуха" (г/с) на холостом ходу (прогретый двигатель, нейтраль).
3. Сравните с нормой:

   Обороты ХХ	Нормальный расход
   800–850 об/мин	8.5–10.5 г/с
   2000 об/мин	19–23 г/с

4. Резко нажмите педаль газа: показания должны плавно расти до 250–300 г/с. Скачки или задержки – признак неисправности.

4. Визуальный осмотр: Проверьте состояние гофры воздуховода и контактов разъема. Убедитесь в отсутствии подсоса неучтенного воздуха перед ДМРВ (трещины, неплотные хомуты). Загрязнение платиновых нитей датчика – частая причина некорректных показаний.

Анализ показаний датчика положения коленвала

Некорректная работа ДПКВ напрямую влияет на формирование импульсов зажигания и впрыска топлива. При неверных показаниях ЭБУ двигателя не может точно определить положение коленвала и угол поворота, что вызывает сбои в синхронизации систем. Это проявляется как кратковременная потеря мощности, рывки или провалы при попытке ускорения.

При диагностике необходимо проверить не только сам датчик, но и его окружение. Загрязнение магнитного сердечника металлической стружкой, нарушение зазора до задающего диска (рекомендуемый 0.5–1.5 мм) или повреждение зубьев шкива коленвала искажают сигнал. Также критичны состояние разъёма и целостность экранирующей оплётки проводов – их повреждение вызывает электрические помехи.

Методы проверки сигнала ДПКВ

Для точной диагностики требуется анализ осциллограммы. Исправный датчик формирует равномерные синусоидальные импульсы с чёткой амплитудой (обычно 0.3–5 В) без пропусков. Характерные признаки неисправности на графике:

• «Провалы» амплитуды – указывают на загрязнение, смещение или повреждение зубьев шкива
• Посторонние пики – свидетельство электрических наводок из-за пробоя изоляции
• Полное отсутствие сигнала – обрыв цепи или выход датчика из строя

Параметр	Норма	Отклонение
Сопротивление обмотки	550–750 Ом	Обрыв или КЗ при 0 Ом/∞
Амплитуда сигнала (ХХ)	≥ 200 мВ	Снижение при загрязнении
Форма сигнала	Чистая синусоида	Искажения при помехах

При отсутствии осциллографа выполните базовые тесты: измерьте сопротивление датчика (550–750 Ом для ВАЗ-21124), проверьте зазор щупом, осмотрите разъём на окисление. Временное отключение ДПКВ на работающем двигателе невозможно – система сразу заглохнет, что косвенно подтверждает его важность.

Осмотр ДС (датчика скорости) на корректность

Датчик скорости напрямую влияет на стабильность работы двигателя при разгоне. Неисправный ДС искажает передачу данных о скорости ЭБУ, что провоцирует сбои в формировании топливно-воздушной смеси. Это проявляется как рывки или провалы при наборе скорости, особенно в диапазоне 40-80 км/ч.

Первичная диагностика начинается с проверки целостности проводки: осмотрите разъем ДС и трассу проводов до ЭБУ на предмет переломов, окислений или повреждений изоляции. Убедитесь в надежности фиксации колодки и отсутствии люфта датчика в посадочном гнезде.

Алгоритм проверки ДС мультиметром

1. Измерение сопротивления:
   • Отключите разъем датчика
   • Замерьте сопротивление между контактами 1 и 2 (стандартное значение: 800-1200 Ом)
   • Отклонение более 15% требует замены ДС
2. Тест сигнального напряжения:
   • Подключите щупы мультиметра к контакту 2 (сигнал) и массе
   • Приподнимите переднее колесо домкратом
   • Вращайте колесо рукой (1-2 об/сек)
   • Исправный датчик выдаст пульсирующее напряжение 0.5-12V
3. Контроль опорного напряжения:
   • При включенном зажигании замерьте напряжение между контактом 1 разъема ДС и массой
   • Норма: 12±0.5V

Параметр	Норма	Признак неисправности
Сопротивление обмотки	800-1200 Ом	Обрыв или КЗ (∞ или 0 Ом)
Сигнал при вращении	Импульсы 0.5-12V	Отсутствие импульсов
Опорное напряжение	12±0.5V	Отсутствие питания

Важно: при отсутствии сигнала ДС проверьте цепь "массы" (контакт 3 разъема) и состояние приводного вала датчика. Загрязнение или повреждение штока также вызывает прерывистый контакт.

Проверка герметичности вакуумных шлангов

Разгерметизация вакуумных шлангов – частая причина рывков при разгоне на ВАЗ-21124. Негерметичность приводит к подсосу неучтённого воздуха, нарушающему оптимальное соотношение топливовоздушной смеси. ЭБУ двигателя получает некорректные данные от датчиков, что вызывает сбои в работе силового агрегата под нагрузкой.

Особое внимание уделите шлангам, подключённым к впускному коллектору, регулятору холостого хода (РХХ), вакуумному усилителю тормозов и клапану адсорбера. Микротрещины, расслоение резины или неплотное соединение со штуцерами создают опасные утечки вакуума, незаметные при беглом осмотре.

Порядок диагностики

Для выявления дефектов выполните следующие действия:

1. Визуальный осмотр: Проверьте целостность всех шлангов на наличие:
   • Масляных потёков или загрязнений в местах соединений
   • Трещин, особенно на изгибах и в точках крепления хомутами
   • Вздутий или размягчённых участков резины
2. Проверка на слух:
   • Запустите двигатель на холостых оборотах
   • Прислушайтесь к характерному шипению в подкапотном пространстве
   • Осторожно пошевелите шланги – звук часто усиливается при надавливании
3. Тест с помощью дымогенератора:
   • Наиболее точный метод для обнаружения микротрещин
   • Дым подаётся во впускной тракт под давлением
   • Выход дыма укажет точное место разгерметизации
4. Проверка герметичности соединений:
   • Снимите подозрительный шланг и осмотрите посадочные места штуцеров
   • Убедитесь в отсутствии деформации и плотной посадке хомутов
   • Нанесите мыльный раствор на стыки – пузырьки укажут на утечку

Важно: Особенно тщательно проверяйте участки возле хомутов и зоны контакта с горячими поверхностями двигателя. Замените повреждённые шланги целиком, избегая временных ремонтов изолентой – это лишь отсрочит повторную проблему.

Поиск подсоса неучтенного воздуха

Подсос неучтенного воздуха во впускном тракте – распространенная причина дерганий при разгоне на ВАЗ-21124. Нарушение герметичности после датчика массового расхода воздуха (ДМРВ) приводит к поступлению воздуха, не учитываемого ЭБУ двигателя. Это вызывает обеднение топливно-воздушной смеси и нестабильную работу мотора под нагрузкой.

Поиск требует системного подхода, так как утечки могут возникать в разных местах: резиновых патрубках, соединениях, вакуумных магистралях, уплотнениях форсунок, регуляторе холостого хода (РХХ) или даже в корпусе дроссельной заслонки. Негерметичность усиливается на прогретом двигателе из-за расширения материалов.

Основные методы диагностики

Для обнаружения подсоса используют несколько проверенных способов:

• Визуальный осмотр: Тщательно проверьте целостность всех резиновых и пластиковых патрубков впускного коллектора, шлангов вакуумной системы (особенно идущих к регулятору давления топлива и усилителю тормозов), уплотнительных колец форсунок, фланца дроссельного узла, корпуса воздушного фильтра. Ищите трещины, потертости, следы масляных потеков (указывают на путь утечки), ослабленные хомуты.
• Подача дыма (дымогенератор): Наиболее эффективный метод. Специальный генератор подает под небольшим давлением густой белый дым во впускной тракт через вакуумный шланг или отверстие маслозаливной горловины (с адаптером). Выход дыма в любом месте, кроме выхлопной трубы, четко указывает на источник подсоса.
• Распыление очистителя/эфира: На заведенном двигателе распыляйте средство (очиститель карбюратора, WD-40, эфир) поочередно на потенциальные места утечек (стыки патрубков, прокладки, швы). При попадании жидкости в место подсоса обороты двигателя кратковременно повысятся (средство сгорит как дополнительное топливо). Соблюдайте осторожность – избегайте попадания на ремни, электропроводку, горячие детали.
• Проверка герметичности шипением: Снимите воздушный патрубок после ДМРВ. Запустите двигатель и прислушайтесь к характерному шипящему звуку воздуха, всасываемого в месте разгерметизации. Может быть слабо различим на фоне шума мотора.
• Контроль вакуума: Подключите вакуумметр к впускному коллектору (штатному штуцеру). На холостом ходу стабильный вакуум должен быть в пределах 300-400 мм рт. ст. для исправного мотора. Плавающие или пониженные показания часто свидетельствуют о подсосе.

После обнаружения негерметичного элемента его необходимо заменить или восстановить герметичность (подтянуть хомуты, заменить прокладки/кольца). Повторная диагностика дымом или контролем вакуума подтвердит устранение проблемы.

Оценка состояния дроссельного узла

Проверка дроссельного узла начинается с визуального осмотра на предмет механических повреждений корпуса, следов масла или нагара на заслонке и внутренних стенках. Особое внимание уделяется целостности гофрированного патрубка воздуха между воздушным фильтром и дросселем – трещины или неплотная посадка вызывают подсос неучтенного воздуха.

Необходимо оценить чистоту канала и заслонки: критичные загрязнения нарушают герметичность в закрытом положении и изменяют пропускную способность. Отложения препятствуют плавному ходу заслонки, приводя к скачкам воздушного потока при нажатии педали газа, что провоцирует рывки.

Ключевые этапы диагностики:

• Проверка датчика положения дроссельной заслонки (ДПДЗ)
  • Замер сопротивления мультиметром при плавном открытии заслонки – скачки или провалы в показаниях указывают на износ
  • Контроль опорного напряжения (5В) и сигнального провода
• Анализ регулятора холостого хода (РХХ)
  • Тестирование сопротивления обмотки (обычно 40-80 Ом)
  • Проверка плавности хода штока при включении зажигания
• Подсосы воздуха
  • Обработка соединений аэрозолем-очистителем карбюратора – изменение оборотов двигателя выявит утечки
  • Контроль вакуумных шлангов на эластичность и трещины

Симптом	Возможная причина	Метод проверки
Плавание оборотов на холостом ходу	Загрязнение канала РХХ, износ штока	Промывка узла, замер сопротивления РХХ
Резкий провал при плавном разгоне	Неисправность ДПДЗ или обрыв дорожек	Диагностика сканером, осциллограмма сигнала
Рывки при наборе скорости	Подсос воздуха после ДПДЗ, заедание заслонки	Дымогенератор, ручная проверка хода заслонки

Важно: После чистки или замены компонентов обязательна адаптация дросселя через диагностическое оборудование. Механическое воздействие на заслонку без снятия привода приводит к сбою калибровок.

Чистка регулятора холостого хода

Загрязнение регулятора холостого хода (РХХ) – распространённая причина рывков при разгоне на ВАЗ-21124. Нагар на конусной игле или штоке устройства нарушает точность регулировки потока воздуха, что приводит к нестабильному холостому ходу и провалам при наборе скорости.

Чистка РХХ восстанавливает плавность работы двигателя, устраняя заедание штока. Для процедуры потребуется очиститель карбюратора, крестовая отвёртка и ветошь. Перед началом работ снимите минусовую клемму с аккумулятора.

Пошаговая инструкция чистки РХХ

1. Отсоедините колодку проводов от регулятора (расположен на корпусе дроссельного узла).
2. Выкрутите два крепёжных винта и извлеките РХХ из посадочного гнезда.
3. Обильно нанесите очиститель карбюратора на конусную иглу, шток и контакты разъёма.
4. Аккуратно протрите детали ветошью без ворса, удаляя грязь и масляные отложения.
5. Проверьте свободный ход штока: он должен выдвигаться/втягиваться без заеданий.
6. Дождитесь полного испарения очистителя (3-5 минут).
7. Установите регулятор на место, затяните винты с усилием 3-4 Н·м.
8. Подключите разъём и клемму АКБ.

После чистки выполните адаптацию РХХ: включите зажигание на 10 секунд (без запуска двигателя), затем заглушите. При корректной работе на прогретом моторе обороты холостого хода стабилизируются в диапазоне 800-850 об/мин без скачков.

Проверка электрических разъемов и контактов

Осмотрите разъемы датчиков и исполнительных механизмов, критичных для работы двигателя при нагрузке: датчика положения дроссельной заслонки (ДПДЗ), датчика массового расхода воздуха (ДМРВ), катушек зажигания, форсунок. Проверьте надежность их посадки – характерный щелчок при соединении свидетельствует о правильной фиксации. Неплотное прилегание контактов вызывает прерывистый сигнал, что провоцирует рывки автомобиля.

Внимательно исследуйте состояние контактных групп внутри разъемов и на самих датчиках/исполнителях. Ищите следы окисления (белый или зеленоватый налет), коррозии, загрязнения топливом или маслом, а также возможные механические повреждения – погнутые штырьки, трещины в корпусе колодки. Особое внимание уделите разъемам на модуле зажигания и проводам высокого напряжения – их пробой или плохой контакт часто проявляются именно под нагрузкой.

Порядок диагностики и устранения неисправностей

1. Отсоедините и заново подключите разъемы: Снимите колодку, визуально оцените чистоту контактов, затем плотно установите обратно до щелчка фиксатора.
2. Очистите контакты: При обнаружении окислов или грязи используйте очиститель для электрических контактов или спирт. Аккуратно протрите штырьки и гнезда ватной палочкой или мягкой щеткой.
3. Проверьте фиксацию проводки: Убедитесь, что провода надежно закреплены и не болтаются. Подтяните хомуты, устраните перетирания о кузовные элементы.
4. Прозвоните цепи мультиметром: Проверьте целостность проводов и отсутствие паразитного сопротивления на участках от ЭБУ к ключевым датчикам (ДПДЗ, ДМРВ) и от катушек к свечам.

Ключевой элемент	Типичные проблемы контактов	Воздействие на работу двигателя
Датчик положения дроссельной заслонки (ДПДЗ)	Окисление контактов, люфт в разъеме	Некорректное определение угла открытия дросселя → сбои в подаче топлива при нажатии на газ
Модуль зажигания / Катушки	Пробой высоковольтных проводов, влага в колодке	Прерывистая искра → пропуски зажигания под нагрузкой
Датчик массового расхода воздуха (ДМРВ)	Загрязнение контактов маслом, неплотное соединение	Ошибки в расчете воздуха → неверное смесеобразование при разгоне

Не забудьте проверить «массу» двигателя – точки крепления минусовых проводов к кузову и двигателю. Ослабление, коррозия или плохая зачистка в этих местах нарушают работу всей электросистемы, вызывая хаотичные сбои, особенно заметные при увеличении нагрузки на мотор.

Тестирование работы ДПКВ (датчик распредвала)

Проверку ДПКВ начинают с визуального осмотра датчика и его разъема. Убедитесь в отсутствии механических повреждений корпуса, следов масла или грязи на чувствительном элементе, а также в надежности фиксации электрического коннектора. Окисленные контакты или нарушенная изоляция проводов часто вызывают прерывистый сигнал, приводящий к рывкам при наборе скорости.

Отсоедините разъем датчика и измерьте сопротивление между его контактами мультиметром. Нормальное сопротивление исправного ДПРВ на ВАЗ-21124 составляет 550-750 Ом. Значения ниже 500 Ом указывают на межвитковое замыкание, а бесконечное сопротивление (обрыв) или скачки показаний при шевелении проводов подтверждают неисправность. Дополнительно проверьте целостность проводки до ЭБУ тестером в режиме прозвонки.

Методы углубленной диагностики

Проверка осциллографом: Подключите щупы к сигнальным проводам ДПКВ при работающем двигателе. Исправный датчик выдаст четкую прямоугольную импульсную диаграмму без пропусков или амплитудных провалов. Искажение формы сигнала или хаотичные всплески свидетельствуют о проблеме.

Контроль зазора: Замерьте расстояние между торцом датчика и репером распредвала щупом. Номинальный зазор – 0.3-1.2 мм. Отклонение корректируют подкладными шайбами. Увеличенный зазор ослабляет магнитное поле, вызывая сбои в формировании импульсов.

Проверка опорного напряжения: При включенном зажигании измерьте напряжение на контактах разъема ЭБУ, идущих к ДПКВ. Один провод должен показывать ~12В (питание), другой – ~0В (масса), третий – стабильные 5В (сигнальный выход). Отсутствие напряжения указывает на обрыв цепи или неисправность контроллера.

Важно: При замене ДПКВ используйте только оригинальные датчики или проверенные аналоги. Установите новый датчик с рекомендуемым зазором и очистите посадочное место от металлической стружки магнитом.

Диагностика системы адсорбера

Неисправность системы адсорбера может провоцировать дергания при разгоне из-за нарушения топливовоздушной смеси. Забитый адсорбер или нерабочий клапан продувки вызывают избыток паров бензина во впускном коллекторе, что обогащает смесь и дестабилизирует работу двигателя под нагрузкой.

При диагностике важно исключить разрежение в топливном баке – характерное шипение при откручивании крышки свидетельствует о проблемах с вентиляцией. Основное внимание уделяется клапану продувки и целостности магистралей, так как их отказы чаще всего влияют на динамику автомобиля.

Порядок проверки компонентов

1. Визуальный осмотр магистралей:
   • Проверьте вакуумные трубки от бака к адсорберу и к клапану на трещины, заломы или отсоединения
   • Убедитесь в отсутствии загрязнений в штуцерах и соединительных патрубках
2. Тестирование клапана продувки:
   • Отсоедините электрический разъем и измерьте сопротивление обмотки мультиметром: значение 20-30 Ом указывает на исправность цепи
   • Подайте 12V напрямую от АКБ – исправный клапан издает четкий щелчок
   • Продуйте клапан: в обе стороны при отключенном питании (должен быть закрыт), и в одном направлении при подаче напряжения
3. Контроль работы адсорбера:
   • Снимите адсорбер и встряхните: наличие гранул внутри свидетельствует о разрушении угольного фильтра
   • Проверьте пропускную способность продувкой сжатым воздухом (сопротивление должно быть минимальным)

Симптом	Возможная неисправность
Шипение при открытии топливного бака	Забитый адсорбер или неработающий клапан продувки
Плавающие обороты на холостом ходу	Заклинивший клапан в открытом положении
Запах бензина в подкапотном пространстве	Разгерметизация магистралей или корпуса адсорбера

Проверка состояния крышки трамблера

Крышка трамблера (распределителя зажигания) служит для передачи высокого напряжения от катушки к свечным проводам в правильном порядке. При ее повреждении возникают утечки тока, ведущие к пропускам зажигания – именно это вызывает дергания при разгоне на ВАЗ-21124.

Основные дефекты крышки включают трещины корпуса, следы пробоя («дорожки»), нагар на контактах и износ центрального угольного электрода. Эти проблемы усугубляются при повышенной влажности или загрязнении внутренней полости.

Алгоритм диагностики

Для проверки выполните следующие действия:

1. Снимите крышку трамблера, открутив два крепежных болта по бокам корпуса.
2. Проведите визуальный осмотр:
   • Ищите микротрещины на внешней и внутренней поверхности
   • Проверьте наличие черных «дорожек» от пробоя тока
   • Осмотрите контакты на предмет эрозии или зеленой окисленной пленки
   • Убедитесь в отсутствии влаги или масла внутри
3. Оцените состояние угольного контакта:
   • Выньте пружинный центральный электрод
   • Проверьте длину (менее 5 мм требует замены)
   • Убедитесь в свободном ходе пружины без заеданий
4. Протрите внутреннюю поверхность сухой безворсовой тканью для удаления нагара.

При обнаружении трещин, глубоких прогаров или критического износа контактов крышку требуется заменить. Для профилактики очищайте контакты мелкозернистой наждачной бумагой каждые 15 000 км пробега.

Оценка износа бегунка распределителя зажигания

Бегунок распределителя зажигания передает высокое напряжение от катушки к свечным проводам в соответствии с порядком работы цилиндров. Со временем его токосъемный контакт и резистивный слой подвергаются эрозии из-за искрового разряда и вибрации двигателя. Это приводит к нарушению контакта, особенно под нагрузкой при разгоне.

Износ проявляется в виде микротрещин, выгоревших участков или критичного истончения токопроводящего покрытия. Такие дефекты создают сопротивление в цепи высокого напряжения, вызывая пропуски зажигания под нагрузкой. Проблема усугубляется при повышенной влажности из-за утечек тока через загрязнения или влагу на поверхности.

Признаки и методы диагностики

Основные симптомы изношенного бегунка:

• Характерные белые дугообразные следы на поверхности
• Выгорание контактной площадки до основания пластика
• Трещины или сколы угольного покрытия
• Наличие нагара на боковых стенках

Для проверки выполните следующие действия:

1. Снимите крышку трамблера и извлеките бегунок
2. Осмотрите контактную пластину при ярком свете
3. Проверьте люфт оси бегунка пальцами
4. Измерьте сопротивление мультиметром:

   Норма	4-8 кОм
   Критичное значение	>12 кОм или обрыв

Важно: При обнаружении дефектов бегунок подлежит замене вместе с крышкой распределителя, так как их износ обычно происходит синхронно. Использование деталей с несовместимым сопротивлением может вызвать перегрузку катушки зажигания.

Проверка угла опережения зажигания

Неправильно выставленный угол опережения зажигания (УОЗ) – частая причина рывков при разгоне на ВАЗ-21124. Слишком раннее зажигание вызывает детонацию и дергания под нагрузкой, а позднее – снижение мощности и "провалы" при нажатии на газ.

Для проверки понадобится стробоскоп. Прогрейте двигатель до рабочей температуры (85-90°C) и заглушите его. Подключите питание стробоскопа к АКБ, а сигнальный датчик – к высоковольтному проводу 1-го цилиндра.

Порядок проверки и регулировки

Действия:

1. Найдите метки УОЗ на шкиве коленвала и передней крышке двигателя (длинная риска – ВМТ, короткие – 0°, 5°, 10°).
2. Снимите вакуумный шланг с трамблера и заглушите его.
3. Запустите двигатель, направьте луч стробоскопа на метки.
4. При работающем моторе метка на шкиве должна совпадать с отметкой 5±1° (для бензина АИ-92/95).

Если метка смещена:

• Ослабьте гайку крепления трамблера (ключ на 13).
• Поворачивайте корпус трамблера: против часовой стрелки для увеличения угла (раннее зажигание), по часовой – для уменьшения (позднее зажигание).
• Добейтесь совпадения метки с 5°, затяните гайку и проверьте результат еще раз.

Симптом	Возможная ошибка УОЗ
Детонация (звонкий стук)	Слишком раннее зажигание
Вялый разгон, черный дым	Слишком позднее зажигание

После регулировки подключите вакуумный шланг обратно. Проведите тестовую поездку: резкий разгон с 40-50 км/ч на 3-й передате должен проходить без рывков. Если проблема сохраняется, проверьте датчик положения коленвала (ДПКВ) и цепь его подключения.

Тестирование работы клапана адсорбера

Неисправность клапана продувки адсорбера (КПА) напрямую влияет на стабильность работы двигателя ВАЗ-21124. При его заклинивании или утечках нарушается расчетная пропорция топливовоздушной смеси, что вызывает кратковременный переобедненный или переобогащенный состав. Это провоцирует рывки и провалы при наборе скорости, особенно заметные под нагрузкой.

Для точной диагностики требуется последовательная проверка клапана по трем ключевым параметрам: механическая целостность, электрическое сопротивление обмотки и функциональная работоспособность при подаче напряжения. Ошибки в работе КПА часто фиксируются сканером как P0443 или P0441, но физическое тестирование остается обязательным этапом.

Методика проверки клапана адсорбера

Выполняйте тесты при выключенном зажигании и отсоединенном разъеме клапана:

1. Визуальный осмотр:
   • Проверьте корпус на трещины, деформации и состояние вакуумных шлангов.
   • Убедитесь в отсутствии следов топлива внутри клапана и патрубков.
2. Измерение сопротивления:
   • Подключите мультиметр к контактам катушки клапана в режиме Ω.
   • Норма для ВАЗ-21124: 20–30 Ом. Отклонение указывает на обрыв или замыкание обмотки.
3. Проверка срабатывания:
   • Подайте 12В от АКБ на контакты клапана: «+» к выводу с маркировкой «А», «–» к «В».
   • Исправный клапан издает четкий щелчок и открывает канал (продувается ртом).
   • При снятии напряжения должен закрыться с щелчком (продувка блокируется).

Если клапан не реагирует на напряжение или показывает неверное сопротивление – требуется замена. При корректных тестах, но сохранении симптомов, ищите проблемы в цепи управления (обрыв проводов, неисправность ЭБУ) или разрежении в топливном баке.

Диагностика герметичности впускного коллектора

Подсос неучтенного воздуха через неплотности впускного тракта – частая причина дерганий ВАЗ-21124 при разгоне. Нарушение герметичности приводит к обеднению топливно-воздушной смеси, сбоям в работе датчика массового расхода воздуха (ДМРВ) и некорректным показаниям датчика положения дроссельной заслонки (ДПДЗ). ЭБУ двигателя не успевает компенсировать избыток кислорода, что вызывает провалы мощности и рывки при нажатии на педаль газа.

Проверку начинают с визуального осмотра коллектора, шлангов и прокладок на наличие трещин, потертостей или следов масляных подтеков. Особое внимание уделяют прокладке под коллектором, уплотнительным кольцам форсунок, вакуумным магистралям и клапану адсорбера. Для точной локализации дефекта применяют несколько методов.

Методы выявления подсоса воздуха

• Распыление очистителя карбюратора:
  1. Запустите и прогрейте двигатель до рабочей температуры
  2. Распыляйте состав короткими порциями на стыки коллектора, вакуумные шланги и уплотнения форсунок
  3. Фиксируйте изменение оборотов двигателя (увеличение при втягивании состава)
• Проверка дымогенератором: Нагнетание дыма во впускную систему через вакуумный шланг с визуальным контролем утечек.
• Тест сжатым воздухом:
  • Отсоедините воздушный патрубок после ДМРВ
  • Плотно заглушите коллектор резиновой заглушкой с клапаном
  • Подайте воздух под давлением 0.5-0.7 бар
  • Обработайте соединения мыльным раствором для поиска пузырей

Признак утечки	Вероятная зона
Шипение на холостых	Прокладка коллектора, вакуумный усилитель
Неустойчивая работа после просечки РХХ	Уплотнения регулятора холостого хода
Плавающие обороты при снятии маслозаливной крышки	Износ сальников клапанов

Важно: Перед проверкой исключите ошибки ДПДЗ и ДМРВ сканером, а также убедитесь в исправности топливного насоса и фильтра. После устранения подсоса сбросьте адаптации ЭБУ для коррекции топливных поправок.

Проверка катализатора на засорение

Засоренный катализатор – частая причина дерганий при разгоне на ВАЗ-21124. Препятствуя свободному выходу выхлопных газов, он создает противодавление в выпускной системе. Это нарушает продувку цилиндров, приводит к обогащению топливной смеси и потере мощности, особенно заметной при резком нажатии педали газа.

Диагностировать засор можно несколькими методами. Наиболее точный – измерение противодавления в выпускном тракте перед катализатором с помощью манометра. Значение выше 0,5 бар на холостом ходу или свыше 1,5-2 бар при 3000 об/мин сигнализирует о критическом засоре. Также косвенно указывают на проблему ошибки кислородных датчиков (например, P0420) или визуальные признаки – оплавленные, раскаленные докрасна соты.

Методы диагностики

Основные способы проверки состояния катализатора:

• Замер противодавления: Вкрутить манометр вместо лямбда-зонда до катализатора. Запустить двигатель, сравнить показатели на разных оборотах с нормой.
• Визуальный осмотр: Снять катализатор, проверить соты на просвет. Забитый элемент не пропускает свет, имеет оплавления или разрушенную керамику.
• Диагностика сканером: Анализ показаний кислородных датчиков (должны быстро меняться) и кодов ошибок (P0420, P0430, P0172).
• Проверка температуры: Термопарами сравнить нагрев трубы до и после катализатора. Сильный перегрев "входной" части указывает на закупорку.

Дополнительные признаки засорения:

Симптом	Причина
Глухой металлический стук при старте	Осыпавшиеся соты катализатора
Запах сероводорода (тухлых яиц)	Перегрев и разрушение каталитического слоя
Снижение максимальной скорости	Ограничение потока выхлопных газов

При подтверждении засора единственное надежное решение – замена каталитического нейтрализатора. Удаление сот или установка пламегасителя временно устранят дергание, но приведут к ошибкам двигателя и повышенной токсичности выхлопа.

Оценка сопротивления наконечников свечей

Высокое сопротивление высоковольтных проводов провоцирует пробой изоляции и утечку тока, что нарушает стабильность искрообразования. Особенно критично это проявляется под нагрузкой при разгоне, когда требуется максимальная энергия искры.

Проверка мультиметром выполняется при снятых наконечниках: щупы прибора подключаются к металлическим контактам с обоих концов каждого провода. Корректные показатели для ВАЗ-21124 должны находиться в диапазоне 3.5-10 кОм на метр длины.

Порядок диагностики

1. Отсоедините наконечники от свечей и катушки зажигания
2. Переведите мультиметр в режим измерения кОм
3. Зафиксируйте показания для каждого провода отдельно

Параметр	Норма	Признаки неисправности
Сопротивление	3.5-10 кОм/м	Бесконечность (обрыв) или 0 (КЗ)
Разброс значений	± 2 кОм между проводами	Отличия > 4 кОм

Критичные отклонения:

• Показания свыше 15 кОм указывают на окисление контактов или старение токопроводящей жилы
• Нулевое сопротивление свидетельствует о внутреннем замыкании
• Разница значений между проводами более 4 кОм вызывает неравномерность работы цилиндров

Важно: проверяйте провода при работающей температуре двигателя (60-90°C), так как на холодную повреждения могут не проявляться. Обязательно осмотрите изоляцию на предмет трещин и потемнений – визуальные дефекты часто сопровождают проблемы с сопротивлением.

Анализ состояния воздушного фильтра

Загрязненный воздушный фильтр критично влияет на работу двигателя ВАЗ-21124, особенно при разгоне. Он ограничивает поступление воздуха, необходимого для формирования оптимальной топливно-воздушной смеси. При недостатке кислорода ЭБУ не успевает корректировать подачу топлива, что вызывает "проглатывание" оборотов, рывки и потерю мощности при нажатии на педаль газа.

Для диагностики снимите корпус воздушного фильтра (обычно закреплен клипсами или винтами) и извлеките фильтрующий элемент. Визуально оцените его состояние: обратите внимание на плотность складок, равномерность загрязнения, наличие масляных пятен или механических повреждений. Сильно забитый фильтр будет иметь сплошной слой пыли, перекрывающий более 50% площади бумаги, а также деформации или разрывы.

Ключевые признаки износа и их последствия

• Слой пыли/песка в складках: Снижает пропускную способность → двигатель "задыхается" под нагрузкой.
• Масляные пятна: Указывают на проблемы с системой вентиляции картера → ускоряет засорение и нарушает геометрию фильтра.
• Разрывы или деформация гофры: Пропускают неочищенный воздух → абразивный износ цилиндров и датчиков.
• Пересыхание бумаги (рассыпается при касании): Потеря фильтрующих свойств → риск попадания крупных частиц в дроссель.

Тестирование модуля зажигания

Проверка модуля зажигания начинается с визуального осмотра корпуса на предмет трещин, следов пробоя или оплавления. Особое внимание уделите контактам разъема: окисление или нарушение фиксации проводов часто приводят к прерывистой работе. При включенном зажигании проверьте наличие напряжения 12В на центральном выводе катушки (контакт "15" разъема).

Используйте мультиметр для замера сопротивления первичных обмоток катушек между контактами "1а-1б" и "2а-2б" разъема (норма: 0.5–1.0 Ом), а также вторичных обмоток между высоковольтными выводами цилиндров 1-4 и 2-3 (норма: 4.5–8.0 кОм). Отклонения более 15% указывают на неисправность катушки. Для точной диагностики необходим осциллограф или проверка заменой.

Методы проверки искрообразования

• Искровой тестер: подключите между свечой и ВВ-проводом. Убедитесь в стабильной искре при прокрутке стартером.
• Диагностика на работающем двигателе: поочередно снимайте разъемы с катушек. Провалы оборотов при отключении исправной катушки подтверждают ее работоспособность.

Параметр	Нормальное значение	Признак неисправности
Сопротивление первичной обмотки	0.5–1.0 Ом	Обрыв или КЗ (0 Ом / ∞)
Сопротивление вторичной обмотки	4.5–8.0 кОм	Отклонение >15%
Напряжение питания	12–14В	Отсутствие напряжения

Важно! При тестировании исключите неисправности смежных систем: проверьте целостность ВВ-проводов (сопротивление 3–10 кОм), состояние свечей и питание модуля от ЭБУ. Межвитковое замыкание катушки выявляется только осциллографом по форме искрового импульса.

Проверка регулятора давления топлива

Регулятор давления топлива (РДТ) напрямую влияет на стабильность работы двигателя при изменении нагрузки. Неисправный РДТ может не поддерживать оптимальное давление в топливной рампе при резком открытии дроссельной заслонки, вызывая провалы и рывки во время разгона. Проверку начинают с оценки состояния вакуумного шланга и самого регулятора.

Первичная диагностика включает визуальный осмотр на предмет механических повреждений корпуса РДТ, подтёков бензина или следов разгерметизации. Особое внимание уделяют целостности вакуумной магистрали, подсоединённой к впускному коллектору – её трещины или отсоединение нарушают баланс давления.

Методы проверки РДТ

Проверка вакуумного управления:

1. Запустите двигатель на холостом ходу.
2. Снимите вакуумный шланг с регулятора. Исправный РДТ должен кратковременно повысить давление в системе (обороты двигателя немного возрастут).
3. Заглушите мотор. Осмотрите внутреннюю полость шланга и штуцер РДТ – наличие капель топлива указывает на разрыв диафрагмы регулятора.

Измерение давления в топливной рампе:

• Подключите манометр (0-7 Бар) к штуцеру топливной рампы.
• Зафиксируйте давление на холостом ходу (норма для ВАЗ-21124: 2.8-3.2 Бар).
• Резко нажмите педаль газа – исправный РДТ должен обеспечить рост давления до 3.8-4.0 Бар.
• Пережмите пальцем сливную магистраль "обратки" – давление должно резко подняться до 6-7 Бар. Отсутствие роста укажет на негерметичность регулятора или слабость бензонасоса.

Состояние РДТ	Симптом при проверке
Завис в открытом положении	Давление ниже нормы, не растёт при пережатии "обратки"
Разорвана диафрагма	Бензин в вакуумном шланге, плавающие обороты
Загрязнён или заклинил	Медленная реакция давления на газ, рывки при разгоне

При выявлении несоответствий параметров давления или физических дефектов регулятор подлежит замене. Используйте только оригинальные запчасти или проверенные аналоги во избежание повторения проблемы.

Диагностика проводки датчиков ЭСУД

Проблема с проводкой датчиков ЭСУД – частая причина рывков при разгоне на ВАЗ-21124. Обрыв проводов, окисление контактов или замыкания нарушают передачу сигналов к ЭБУ, что ведет к сбоям в формировании топливно-воздушной смеси и угла зажигания.

Ключевые датчики для проверки: положения коленвала (ДПКВ), детонации (ДД), массового расхода воздуха (ДМРВ), положения дроссельной заслонки (ДПДЗ), кислорода (λ-зонд). Начинают диагностику с визуального осмотра жгутов и разъемов, после чего переходят к инструментальным замерам.

Порядок диагностики проводки

1. Визуальный осмотр:
   • Проверьте целостность изоляции жгутов возле коллектора, термоэкрана и в местах перегибов.
   • Ищите оплавленные участки, потертости, следы контакта с подвижными элементами.
   • Осмотрите колодки датчиков: окисление, загрязнение, люфт фиксаторов.
2. Тестирование контактов:
   • Отсоедините разъемы датчиков и ЭБУ (предварительно сняв клемму АКБ).
   • Прозвоните мультиметром каждую линию между колодкой датчика и контактами ЭБУ:
     • Сопротивление должно быть близко к 0 Ом – обрыв при показателе ∞.
     • Проверьте отсутствие КЗ между соседними проводами и на массу.
3. Проверка опорного напряжения и массы:
   • При включенном зажигании замерьте напряжение на сигнальных контактах (ДПДЗ, ДМРВ):
     • ДПДЗ: 0.3-0.7 В (заслонка закрыта), ~4.5 В (открыта).
     • ДМРВ: 0.8-1.2 В (холостой ход).
   • Убедитесь, что контакты «массы» датчиков имеют сопротивление ≤ 1 Ом к кузову.

Датчик	Типичные дефекты проводки
ДПКВ	Обрыв экранирующей оплетки, КЗ на массу
ДД	Перелом проводов у разъема, нарушение экрана
ДПДЗ	Окисление контактов, замыкание дорожек
λ-зонд	Оплавление жгута выхлопом, коррозия

При обнаружении повреждений восстановите цепь пайкой с термоусадкой. Замените колодки при коррозии контактов. После ремонта сбросьте ошибки ЭБУ сканером и проверьте работу двигателя под нагрузкой.

Чтение ошибок в памяти ЭБУ

После первичной диагностики обязательным этапом является считывание кодов неисправностей из памяти ЭБУ. Блок управления фиксирует отклонения в работе систем двигателя, сохраняя соответствующие ошибки даже при отсутствии горящей лампы Check Engine. Эти данные – ключевой ориентир для поиска причины дерганий.

Для подключения к ЭБУ ВАЗ-21124 используется диагностический разъем OBD-II, расположенный под панелью приборов возле рулевой колонки. Потребуется совместимый сканер: профессиональное оборудование (типа Launch, Autocom), адаптер ELM327 с ПО (OpenDiag, SMS-Diagnostic) или даже мультиметр для ручного считывания миганием лампы "Check".

Анализ полученных кодов

Расшифруйте коды ошибок по официальным базам данных (например, Bosch M7.9.7 для ВАЗ-21124). Особое внимание уделите:

• Постоянным (Permanent) ошибкам – указывают на текущую неисправность.
• Спорадическим (Pending) – возникают при неустойчивой работе систем.
• Историческим (Stored) – могут быть следствием старых проблем.

Наиболее вероятные ошибки при дергании на разгоне:

Код ошибки	Описание	Связанные компоненты
P0100-P0103	Неисправность цепи ДМРВ	Датчик массового расхода воздуха, проводка
P0171-P0172	Бедная/богатая смесь	ДМРВ, ДПДЗ, РХХ, топливный насос, форсунки
P0300-P0304	Пропуски воспламенения	Свечи, катушки, ВВ-провода, компрессия
P0325-P0328	Датчик детонации	ДД, проводка, настройки угла опережения
P2135	Несоответствие ДПДЗ/ДПКВ	Дроссельная заслонка, педаль газа, ЭБУ

После считывания очистите память ЭБУ через сканер и совершите тестовую поездку с резкими разгонами. Повторное появление тех же ошибок подтвердит неисправность указанных компонентов. Отсутствие новых кодов требует проверки механических систем (топливный фильтр, засорение форсунок, компрессия).

Проверка качества топлива

Некачественное топливо – частая причина рывков при разгоне. Дефект проявляется при повышенной нагрузке на двигатель, когда система впрыска не может компенсировать низкую детонационную стойкость или загрязнение горючего. Вода, механические частицы или смолы в баке нарушают стабильность смесеобразования.

Для диагностики отберите пробу топлива через шланг, подключенный к топливной рампе (предварительно стравив давление). Используйте прозрачную стеклянную емкость: оцените цвет, расслоение фракций и наличие осадка. Сравните образец с эталонным бензином АИ-95 из проверенной АЗС.

Ключевые признаки некондиционного топлива

• Водяная эмульсия – белесые разводы на стенках емкости
• Механические примеси – темный осадок или взвесь после отстаивания 2-3 часа
• Нехарактерный запах – резкий "химический" или сероводородный оттенок
• Быстрое испарение – капля на стекле исчезает за 10-15 секунд (норма: 20-30 сек)

Порядок действий при подтверждении проблемы

1. Слейте остатки топлива через дренажное отверстие бака
2. Промойте топливный бак компрессором (давление не выше 2 атм)
3. Замените топливный фильтр тонкой очистки
4. Установите новый сетчатый фильтр бензонасоса
5. Заправьтесь качественным бензином на проверенной АЗС

Параметр	Норма для АИ-95	Риски при нарушении
Октановое число	95-96	Детонация, калильное зажигание
Содержание смол	<5 мг/100мл	Загрязнение форсунок, колец
Фракционный состав	70°C (10%)	Переобогащение смеси

Важно: После замены топлива выполните адаптацию ЭБУ – снимите клемму АКБ на 15 минут. При сохранении симптомов проверьте ДМРВ, топливный насос и давление в рампе.

Диагностика тросика акселератора

Повреждения тросика акселератора – частая причина рывков при разгоне на ВАЗ-21124. Тросик соединяет педаль газа с дроссельным узлом, и любое нарушение его хода приводит к некорректной передаче усилия. В результате электронный блок управления получает искаженные данные о положении дроссельной заслонки, что провоцирует дергания.

Основные симптомы неисправности: заедание педали газа, провалы оборотов при плавном нажатии, неравномерный разгон. Для точной диагностики требуется визуальный осмотр и проверка механической целостности элемента.

Этапы проверки

1. Визуальный осмотр: Снимите гофрированную защиту тросика. Ищите:
   • Переломы оплетки или расслоение металлических нитей
   • Коррозию внутреннего троса
   • Задиры на оболочке в местах изгибов
2. Проверка хода:
   • При выключенном двигателе несколько раз резко нажмите педаль газа
   • Наблюдайте за движением тросика в оболочке – он должен перемещаться свободно
   • Заедания или «закусывания» указывают на повреждения
3. Тест люфта: Рукой покачайте тросик у дроссельного узла. Допустимый зазор – не более 1-2 мм. Избыточный люфт нарушает точность управления.

Дефект	Последствие	Решение
Обрыв нитей оплетки	Клины при резком нажатии газа	Замена тросика
Загрязнение смазкой/пылью	Замедленная реакция на педаль	Очистка или замена
Деформация оболочки	Постоянное подклинивание	Обязательная замена

Важно: После замены тросика отрегулируйте его натяжение! Слишком тугое натяжение вызывает повышенные обороты холостого хода, слабое – провалы при разгоне. Оптимально: при полностью отпущенной педали газа тросик должен иметь легкое провисание (3-5 мм).

Осмотр демпфера крутильных колебаний

Демпфер крутильных колебаний (успокоитель шкива коленвала) гасит вибрации при изменении оборотов двигателя. Его неисправность напрямую влияет на плавность разгона: разрушенный или заклинивший демпфер вызывает рывки из-за неравномерного вращения коленчатого вала и сбоев в работе датчиков.

Для диагностики визуально оцените целостность резинового слоя между внутренней втулкой и внешним ободом. Проверьте отсутствие трещин, расслоений, масляных потеков или полного смещения элементов. Вручную проверьте вращение внешнего кольца относительно центральной части – должно присутствовать небольшое свободное вращение (5-10 градусов) с плавным сопротивлением.

Ключевые признаки неисправности:

• Деформация или разрыв резиновой вставки – видимые повреждения, расслоение материала.
• Заклинивание шкива – внешнее кольцо не проворачивается относительно ступицы.
• Чрезмерный люфт – обод болтается без ощутимого сопротивления.
• Смещение внешнего кольца – нарушение геометрии (эксцентриситет).
• Масляные пятна на демпфере – ускоренное разрушение резины.

Обнаружение указанных дефектов требует замены узла. Используйте только оригинальные или рекомендованные производителем аналоги: некачественные демпферы быстро выходят из строя, усугубляя проблему.

Проверка крепления ДМРВ

Ненадежное крепление датчика массового расхода воздуха (ДМРВ) или трещины в гофре воздуховода перед ним провоцируют подсос неучтенного воздуха. Это нарушает точность измерения объема поступающего воздуха, критически важного для формирования топливно-воздушной смеси.

Электронный блок управления (ЭБУ) получает искаженные данные от ДМРВ и некорректно рассчитывает количество впрыскиваемого топлива. При разгоне, когда требуется точная синхронизация, возникает "бедная" смесь, вызывающая провалы, дергания и потерю мощности.

Порядок проверки

Выполните следующие действия для диагностики:

1. Визуальный осмотр:
   • Откройте капот, найдите ДМРВ (установлен между воздушным фильтром и дроссельным узлом).
   • Проверьте целостность пластикового корпуса датчика и резинового уплотнительного кольца.
2. Контроль воздуховода:
   • Проследите всю трассу гофрированного патрубка от воздушного фильтра до ДМРВ и далее к дросселю.
   • Осмотрите соединения на предмет следов масла, пыли или разрывов – это маркеры подсоса.
3. Механическая проверка:
   • Покачайте ДМРВ рукой – люфт или свободный ход указывают на износ резинового кольца.
   • Сожмите гофру при работающем двигателе. Если обороты меняются – есть подсос.

Обнаруженные поврежденные элементы (треснутая гофра, порванное кольцо) подлежат замене. После ремонта протестируйте авто на предмет исчезновения дерганий при резком нажатии педали газа.

Тестирование РХХ (регулятор холостого хода)

Неисправный РХХ напрямую влияет на стабильность работы двигателя при разгоне, так как нарушает баланс подачи воздуха в обход дроссельной заслонки. При его поломке или загрязнении ЭБУ не может оперативно корректировать обороты, что вызывает рывки и провалы при нажатии на педаль газа, особенно на низких и средних скоростях.

Ключевые симптомы для проверки РХХ: плавающие обороты холостого хода (800–1200 об/мин), самопроизвольное снижение или повышение оборотов при нейтральной передаче, глушение двигателя при резком сбросе газа, а также характерные рывки в момент начала движения или при плавном разгоне.

Методы диагностики регулятора

Визуальный осмотр и чистка: Снимите регулятор (расположен на дроссельном узле) и проверьте состояние конусной иглы и посадочного канала. Загрязнения удалите очистителем карбюратора. Нагар или механические повреждения иглы – признаки неисправности.

Проверка сопротивления мультиметром: Измерьте сопротивление между контактами колодки РХХ. Нормальные показатели для ВАЗ-21124:

Пара контактов	Исправное состояние
A–B	50–55 Ом
C–D	50–55 Ом
A–C / B–D	Обрыв (∞ Ом)

Отклонения от нормы или отсутствие сопротивления указывают на обрыв обмоток статора.

Проверка рабочего хода иглы:

1. Подключите колодку РХХ к снятому с авто регулятору.
2. Включите зажигание (без запуска двигателя).
3. Игла должна плавно выдвинуться на 15–23 мм при подаче напряжения и полностью втянуться после снятия питания.

Заедание, неполный ход или отсутствие движения требуют замены РХХ.

Диагностика управляющих сигналов: Используйте осциллограф или тестер для проверки импульсов с ЭБУ на контактах колодки. Отсутствие сигналов указывает на проблемы в цепи управления или неисправность контроллера.

Важно: Перед тестами проверьте целостность проводов питания (12В) и "массы" РХХ, а также отсутствие окислов в разъемах.

Анализ работы тахометра при дерганиях

При диагностике дерганий ВАЗ-21124 тахометр служит ключевым индикатором работы двигателя. Наблюдение за стрелкой в момент рывков позволяет дифференцировать неисправности топливной системы от сбоев зажигания или механических проблем. Резкие скачки или провалы оборотов при сохранении положения педали акселератора указывают на системный сбой.

Стабильные показания тахометра во время дерганий исключают проблемы с оборотами двигателя, смещая фокус на трансмиссию или приводы. Если стрелка реагирует на рывки заметными колебаниями, требуется углубленная проверка систем силового агрегата. Фиксация характера отклонений (величина скачка, частота, связь с нагрузкой) критична для точной диагностики.

Интерпретация показаний тахометра

Типичные сценарии поведения стрелки и соответствующие им неисправности:

Показания тахометра	Возможная причина
Резкие скачки на 300-800 об/мин	Пропуски зажигания (свечи, катушки, ВВ-провода)
Провалы с последующим восстановлением	Голодание топливоподачи (сетка бензонасоса, фильтр, регулятор давления)
Колебания с постоянной амплитудой	Неисправность ДПДЗ, РХХ или подсос воздуха
Отсутствие реакции при рывках	Проблемы сцепления или КПП (износ диска, утечка масла)

Дополнительные действия при анализе:

• Контроль на разных режимах: фиксация показаний при плавном/резком разгоне, холостом ходу
• Параллельная диагностика: подключение сканера для сопоставления данных ЭБУ с показаниями тахометра
• Проверка цепи: тестирование целостности проводки от катушки зажигания до комбинации приборов

Проверка конденсатора системы зажигания

Неисправный конденсатор (помехоподавительный) в трамблере напрямую влияет на стабильность искрообразования. При его пробое или утечке тока происходит "залипание" контактов прерывателя и резкое падение напряжения в первичной цепи катушки зажигания. Это вызывает пропуски воспламенения топливной смеси, особенно заметные под нагрузкой – автомобиль дергается при разгоне.

Проверку следует начинать после исключения проблем с топливной системой, свечами и высоковольтными проводами. Работы проводятся на холодном двигателе при снятой клемме "минус" с АКБ. Требуется доступ к распределителю зажигания (трамблеру): конденсатор крепится одним винтом снаружи на корпусе или внутри под крышкой (в зависимости от модификации).

Способы диагностики

Метод 1: Проверка мультиметром в режиме измерения сопротивления

1. Отсоедините центральный высоковольтный провод от крышки трамблера и отведите в сторону.
2. Снимите крышку распределителя, открутите крепежный винт конденсатора.
3. Отсоедините его провод от клеммы прерывателя (аккуратно отверткой с изолированной ручкой).
4. Переведите мультиметр в режим мегаомметра (диапазон 20-100 МОм).
5. Подключите щупы: один – к корпусу конденсатора, второй – к его токовыводу.
6. Зафиксируйте показания: исправный элемент покажет сопротивление более 50 МОм. Значения ниже 10 МОм указывают на пробой.

Метод 2: Контроль искрообразования

• Снимите центральный провод с катушки зажигания, подведите его конец к "массе" (оставьте зазор 5-7 мм).
• Включите зажигание, вручную разомкните контакты прерывателя (пластиковой отверткой).
• Наблюдайте за искрой: яркая голубая искра – конденсатор исправен. Тусклая оранжевая искра или ее отсутствие – признак нерабочего конденсатора.
• Важно: Не держите провод рукой! Используйте инструмент с изоляцией.

Метод 3: Замена на заведомо исправный

• Установите новый конденсатор с аналогичными параметрами (емкость 0.22-0.25 мкФ, напряжение 400 В).
• Повторите проверку искры или совершите пробную поездку. Исчезновение провалов при разгоне подтвердит диагноз.

Диагностика люфта вала трамблера

Люфт вала распределителя зажигания напрямую влияет на точность момента искрообразования. При износе втулок или подшипников вала возникает радиальное или осевое биение, смещающее положение бегунка относительно датчика Холла. Это вызывает сбои в формировании искры под нагрузкой.

Нестабильный сигнал датчика Холла из-за люфта приводит к хаотичному изменению угла опережения зажигания. При разгоне двигатель особенно чувствителен к таким сбоям, что проявляется в виде рывков, провалов мощности и дерганий автомобиля.

Порядок проверки люфта

1. Снимите крышку трамблера, открутив два крепежных винта отверткой. Осмотрите внутреннюю поверхность на наличие следов задиров от бегунка.
2. Зафиксируйте корпус трамблера одной рукой. Второй рукой захватите вал за шестигранное основание или крепление бегунка.
3. Проверьте радиальный люфт: покачивайте вал из стороны в стороны перпендикулярно оси. Допустимый зазор – не более 0.3-0.5 мм. Характерный стук или ощутимый зазор указывают на износ втулок.
4. Проверьте осевой люфт: потяните вал вдоль оси на себя/от себя. Норма – до 0.2 мм. Увеличенный ход свидетельствует об износе упорной шайбы или подшипника.

При выявлении критичного люфта требуется замена втулок/подшипников или всего трамблера. Параллельно оцените состояние бегунка, крышки и датчика Холла – их повреждения усугубляют проблему.

Оценка состояния шестерни распредвала

Шестерня распредвала на ВАЗ-21124 напрямую влияет на синхронизацию работы ГРМ и топливных форсунок. Её повреждение или износ приводят к сбоям фаз газораспределения, что провоцирует рывки при наборе скорости. Критичные дефекты нарушают угол опережения зажигания и момент впрыска топлива, вызывая хаотичные пропуски воспламенения в цилиндрах.

Для диагностики снимите клапанную крышку и проведите визуальный осмотр зубьев шестерни. Используйте фонарь и увеличительное стекло для выявления микротрещин, сколов или неравномерного износа профиля. Особое внимание уделите зоне контакта с цепью ГРМ: смещение даже одного зуба на 1-2 мм критично. Проверьте фиксацию шпонки и отсутствие люфта при попытке ручного покачивания шестерни.

Ключевые признаки износа

• Зубья со стёртыми гранями (асимметричная форма, заусенцы)
• Трещины у основания зубьев (чаще на участках максимальной нагрузки)
• Диагностируемый люфт при покачивании шестерни монтировкой
• Металлическая стружка в поддоне или на магнитной пробке

Параметр	Норма	Критичное отклонение
Высота зуба	8,5 ± 0.1 мм	< 8,0 мм
Радиальное биение	0,03 мм	> 0,1 мм
Осевой люфт	Отсутствует	Любое движение

При обнаружении дефектов шестерню подлежит немедленной замене вместе с сопряжёнными элементами: цепью ГРМ, успокоителем и натяжителем. Игнорирование проблемы ведёт к ускоренному износу кулачков распредвала, нарушению тепловых зазоров клапанов и риску обрыва цепи. После замены обязательна проверка меток ГРМ и регулировка фаз с помощью сканера.

Проверка целостности гофры ДМРВ

Поврежденная гофра воздуховода перед датчиком массового расхода воздуха (ДМРВ) вызывает подсос неучтенного воздуха. Это нарушает расчет топливоподачи, приводя к "дерганию" при разгоне из-за обеднения смеси. Трещины или разрывы создают утечки после точки замера расхода, искажая реальные показатели.

Даже микротрещины в резиновых уплотнителях или потертости на гофре критичны. Особое внимание уделите стыкам с дроссельным узлом, ДМРВ и корпусом воздушного фильтра – зонам максимального напряжения. При нагреве двигателя повреждения расширяются, усугубляя проблему.

Методика диагностики

1. Визуальный осмотр при выключенном двигателе:
   • Снимите гофру, проверьте внутренние и наружные поверхности на трещины, порезы, следы масляных подтеков (указывают на разгерметизацию)
   • Осмотрите резиновые уплотнители: трещины, потеря эластичности или деформация требуют замены
2. Тест на работающем двигателе:
   • Запустите мотор, откройте капот
   • Пальцами сожмите гофру на разных участках (осторожно – избегайте вентилятора!)
   • Резкое повышение оборотов или стабилизация работы при сжатии указывает на утечку в этом месте

Важно: При обнаружении дефектов замените гофру в сборе с уплотнителями. Установка герметика или изоленты – временное решение, нарушающее эластичность соединений. Используйте только оригинальные или сертифицированные аналоги для сохранения геометрии воздушного тракта.

Анализ работы блока управления вентилятором

Некорректная работа блока управления вентилятором охлаждения (БУВ) косвенно влияет на дергания при разгоне, так как его неисправность провоцирует перегрев двигателя. При повышении температуры до критической ЭБУ двигателя переходит в аварийный режим, принудительно обедняя топливную смесь и ограничивая мощность для защиты ДВС, что вызывает рывки при наборе скорости.

Основные симптомы неисправности БУВ включают несвоевременное включение вентилятора (например, только после 105°C вместо 98-102°C), полное отсутствие запуска или непрерывную работу даже после остановки двигателя. Также возможны скачки напряжения в бортовой сети из-за замыканий в цепи управления, что нарушает работу датчиков ЭБУ.

Проверка блока управления вентилятором:

1. Замер температуры включения вентилятора мультиметром:
   • Прогреть двигатель до 95-98°C
   • Проверить подачу +12В на управляющий контакт БУВ при достижении порога срабатывания
2. Диагностика цепей питания:
   • Тестирование предохранителя F7 (20А) в монтажном блоке
   • Проверка реле вентилятора (контакты 30/87) на залипание
3. Визуальный осмотр:
   • Окисление контактов на разъеме БУВ
   • Трещины или оплавление корпуса блока
   • Короткое замыкание проводов в районе радиатора

Важно: При замене БУВ используйте оригинальные компоненты (артикул 21120-1308008) – нештатные аналоги часто имеют иные температурные пороги срабатывания.

Тестирование утечек тока в системе зажигания

Утечки тока в высоковольтной цепи зажигания напрямую влияют на мощность искры. Поврежденные провода, загрязненные катушки или треснувшие свечные изоляторы создают путь для тока мимо электродов свечи, что приводит к пропускам воспламенения и рывкам при разгоне.

Для проверки требуется мультиметр с функцией замера сопротивления и темное помещение. Отсоедините высоковольтные провода от свечей и катушки, предварительно маркировав их положение для правильной обратной сборки.

Пошаговая методика проверки

Выполняйте тесты только при заглушенном двигателе и снятой минусовой клемме АКБ:

1. Визуальный осмотр:
   • Ищите трещины, потертости или оплавления на изоляции проводов
   • Проверьте нагар или следы пробоя у колпачков свечей
   • Осмотрите корпус катушки зажигания на предмет сколов
2. Замер сопротивления ВВ-проводов:
   • Установите мультиметр в режим Ω (20-200 кОм)
   • Подключите щупы к металлическим наконечникам провода с двух сторон

   Длина провода	Нормальное сопротивление
   25-35 см	3-10 кОм
   40-60 см	5-15 кОм

   Разброс значений между проводами не должен превышать 2-3 кОм

3. Тест на пробой в темноте:
   • Заведите двигатель в полной темноте
   • Внимательно осмотрите всю трассу ВВ-проводов и катушку
   • Голубые искры или свечение указывают на утечку

Критичные отклонения: сопротивление свыше 20 кОм, нулевое сопротивление (обрыв жилы) или визуальные признаки пробоя требуют замены компонентов. Особое внимание уделите проводу 4-го цилиндра – он чаще перетирается о кронштейн двигателя.

Проверка креплений подвески двигателя

Ослабленные крепления подвески двигателя приводят к смещению силового агрегата при резком старте или изменении нагрузки. Это вызывает рывки из-за натяжения/ослабления троса акселератора, тросиков управления дросселем или деформации топливных магистралей.

Вибрация от незафиксированного двигателя передается на кузов и рычаги КПП, провоцируя дергания при разгоне. Особенно критичны повреждения правой опоры (со стороны коробки передач), принимающей основной удар при старте.

Алгоритм диагностики

Выполняйте проверку в следующем порядке:

1. Визуально осмотрите все опоры на:
   • Разрывы резиновых демпферов
   • Отслоение металлических пластин
   • Подтеки масла (разрушает резину)
2. Проверьте затяжку болтов:
   • Кузовных креплений – ключом на 17
   • Кронштейнов двигателя – ключом на 13-15
3. Проведите тест с помощником:
   1. Запустите двигатель
   2. Включите ручной тормоз и первую передачу
   3. Резко отпустите сцепление (без газа)
   4. Наблюдайте за смещением мотора (норма – ≤ 20 мм)

Критические признаки износа: металлический стук при переключении передач, вибрация ручки КПП на холостых, неестественный наклон двигателя. Треснувшие опоры требуют немедленной замены – ремонту не подлежат.

Список источников

При подготовке материалов о причинах дергания ВАЗ-21124 при разгоне были проанализированы технические документы, профильные издания и практический опыт автомобильных сообществ.

Основное внимание уделялось источникам с детальным описанием систем двигателя, типичных неисправностей и методов диагностики для данной модели.

1. Официальное руководство по ремонту ВАЗ-21124
2. Сервисные бюллетени АвтоВАЗ по обновлению ЭБУ и топливной системы
3. Технические статьи в журналах "За рулём" и "Авторевю"
4. Мануалы Bosch по диагностике форсунок и датчиков
5. Архивы обсуждений на форумах Drive2.ru и Lada.Online
6. Видеоинструкции каналов "Главная дорога" и "Автопрактика" на YouTube
7. Протоколы диагностики OBD-II для двигателей 16V

Видео: ЕДЕТ РЫВКАМИ ДЕРГАЕТСЯ ПРИ РАЗГОНЕ. Болезнь ВАЗ 2107 и не только.


• Преображаем салон ВАЗ 2115 - идеи для тюнинга

• BMW 325 - детальное описание модели

• Great Wall Hover H5 дизель - отзывы, описание, параметры
