Детонация двигателя - определение и расположение датчика

Статья обновлена: 18.08.2025

Детонация – опасное явление в двигателе внутреннего сгорания, при котором топливовоздушная смесь воспламеняется не от искры свечи зажигания, а самопроизвольно, взрывоподобными волнами.

Неуправляемые ударные волны разрушают детали мотора: поршни, кольца, головку блока цилиндров. Для предотвращения этого в современных автомобилях используется специальный датчик.

Датчик детонации постоянно "прислушивается" к работе двигателя, фиксируя характерные высокочастотные вибрации. При обнаружении опасных колебаний он отправляет сигнал блоку управления двигателем, который корректирует угол опережения зажигания для гашения детонации.

Что такое детонация в двигателе: физика процесса

Детонация в двигателе внутреннего сгорания – это аномальное сгорание топливно-воздушной смеси, характеризующееся взрывным воспламенением остаточной части смеси после нормального зажигания от свечи. При нормальном горении фронт пламени распространяется относительно медленно (20-40 м/с), обеспечивая плавное нарастание давления.

В условиях детонации несгоревшая смесь самовоспламеняется из-за достижения критических значений температуры и давления, что порождает ударные волны. Эти волны, перемещаясь со скоростью звука в металле (1500-2500 м/с), вызывают резкие скачки давления, многократно отражаясь от стенок камеры сгорания. Именно эти удары и производят характерный металлический звон.

Ключевые аспекты явления

Физический механизм: Детонация возникает, когда тепло и давление в камере сгорания достигают точки, при которой окисление топлива переходит в термохимическую цепную реакцию. Это сопровожствует лавинообразное выделение энергии – взрыв, а не контролируемое горение.

Критические факторы:

Температура несгоревшей смеси превышает 700-800°C.
Давление в цилиндре резко возрастает до 70-100 бар и более.
Химический состав топлива (низкое октановое число) снижает устойчивость к самовоспламенению.

Параметр	Нормальное сгорание	Детонация
Скорость фронта пламени	20-40 м/с	1500-2500 м/с
Характер давления	Плавный рост	Ударные скачки
Температура в эпицентре	до 2000°C	до 3000°C

Разрушительные последствия: Ударные волны создают локальные пики давления до 200 бар, вызывая вибрации, разрушающие масляную пленку на стенках цилиндра. Это приводит к эрозии поршней, трещинам в кольцах и деформации шатунных подшипников.

Характерный звук детонации: как распознать стук «пальчиков»

Детонация проявляется металлическим высокочастотным звоном или стуком, напоминающим удар шарикоподшипника по керамической плитке. Этот звук часто называют "стуком пальчиков" из-за схожести с постукиванием металлических стержней друг о друга. Он наиболее отчетливо слышен под нагрузкой при резком нажатии на педаль газа, особенно в диапазоне 2000-4000 об/мин.

Отличить детонацию от других шумов помогает ее локализация: стук исходит из верхней части двигателя (блока цилиндров) и имеет резкий, "сухой" характер. Важно слушать двигатель при полностью прогретом состоянии, так как холодный мотор может издавать похожие звуки из-за увеличенных тепловых зазоров.

Ключевые признаки детонационного стука

Усиливается под нагрузкой: особенно при разгоне в гору или резком ускорении
Зависит от угла опережения зажигания: пропадает при сбросе газа
Не совпадает с ритмом клапанов: звучит хаотичнее и звонче
Исчезает на высоких оборотах: проявляется преимущественно в среднем диапазоне

Отличие от смежных шумов	Детонация	Стук клапанов
Тембр	Металлический звон	Глухой щелчок
Ритмичность	Нерегулярная	Стабильная (частота = 1/2 от оборотов)
Реакция на газ	Пропадает при сбросе нагрузки	Не зависит от нагрузки

При возникновении подобных симптомов необходимо срочно провести диагностику, так как длительная детонация разрушает поршни, кольца и стенки цилиндров. Основные причины: некачественное топливо, перегрев двигателя, нагар в камере сгорания или неисправность датчика детонации.

Основные причины детонации: топливо, нагар и угол зажигания

Низкое октановое число топлива является ключевым фактором детонации. Бензин с октановым числом ниже рекомендованного производителем авто воспламеняется слишком рано под действием высоких температур и давления в цилиндре до подачи искры. Это вызывает хаотичные взрывные волны, разрушающие элементы двигателя.

Образование нагара на стенках камеры сгорания и поршнях провоцирует детонацию. Отложения уменьшают объем камеры, повышая степень сжатия, и действуют как теплоизолятор, препятствуя охлаждению топливно-воздушной смеси. В результате смесь перегревается и самовоспламеняется.

Критические факторы возникновения

Топливо: Использование бензина с октановым числом ниже требуемого (например, АИ-92 вместо АИ-95)
Нагар: Скопление отложений из-за износа маслосъемных колец, некачественного топлива или длительной эксплуатации
Угол опережения зажигания (УОЗ): Слишком раннее зажигание (например, из-за сбоя датчика ДКРВ)

Некорректный угол опережения зажигания напрямую влияет на момент воспламенения. Чрезмерно ранний УОЗ приводит к поджигу смеси при продолжающемся такте сжатия, создавая условия для ударных нагрузок. Ошибки в работе датчиков (ДПКВ, ДД), износ механизма ГРМ или сбои ЭБУ – частые причины нарушения угла.

Разрушительные последствия: как детонация убивает мотор

Детонация провоцирует ударные волны, многократно превышающие нормальное давление в цилиндрах. Эти взрывные импульсы воздействуют на стенки камеры сгорания, поршни и клапаны с силой молота, создавая локальные перегрузки до 70 МПа. Температура в очагах детонации кратковременно достигает 2000°C, нарушая тепловой баланс двигателя.

Мгновенные последствия проявляются в виде эрозии металла: поршневые кольца теряют герметичность, алюминиевые юбки поршней оплавляются, на зеркале цилиндров возникают задиры. Микротрещины в перемычках поршней и прогар прокладки ГБЦ – типичные симптомы даже кратковременной детонации при высоких нагрузках.

Ключевые механизмы разрушения

Усталостное разрушение поршней: Вибрации вызывают растрескивание перемычек под кольцами и днища.
Разрушение шатунных вкладышей: Ударные нагрузки деформируют тонкий антифрикционный слой.
Коррозия электродов свечей: Ударные волны срывают защитный слой с иридиевых/платиновых наконечников.
Деградация моторного масла: Локальный перегрев свыше 250°C приводит к коксованию и потере смазочных свойств.

Элемент двигателя	Повреждение	Последствие
Поршень	Оплавление кромки, трещины	Падение компрессии, масляный жор
Шатунный подшипник	Выкрашивание вкладыша	Стук коленвала, заклинивание
Головка блока	Прогар клапанов	Потеря мощности, хлопки во впуске

Хроническая детонация ускоряет износ в 3-5 раз: ресурс поршневой группы сокращается до 30-50 тыс. км. Наибольшую опасность представляет неконтролируемая цепная реакция – один очаг детонации инициирует новые взрывные волны по всему объему камеры сгорания.

Электронные системы защиты лишь частично нивелируют последствия. При постоянном срабатывании датчика детонации (ДД) ЭБУ искусственно ограничит мощность и обогатит смесь, но физическое разрушение элементов двигателя неизбежно без устранения первопричин.

Датчик детонации: ключевой защитник двигателя

Детонация – это опасное явление самопроизвольного взрывного воспламенения топливно-воздушной смеси в цилиндрах, возникающее при нарушении нормального процесса сгорания. Она создает ударные волны, многократно повышающие нагрузку на поршни, шатуны и стенки цилиндров. Без оперативного подавления детонации двигатель рискует получить критические повреждения: от прогорания поршней до разрушения коленчатого вала.

Датчик детонации выполняет роль «сторожевого пса» мотора, непрерывно отслеживая акустические колебания блока цилиндров. При обнаружении высокочастотных вибраций (1500-2500 Гц), характерных для детонации, он преобразует их в электрический сигнал. ЭБУ двигателя мгновенно корректирует угол опережения зажигания, обедняет смесь или изменяет давление наддува, чтобы устранить разрушительный процесс.

Расположение и особенности установки

Датчик всегда крепится непосредственно на блоке или головке блока цилиндров для точного восприятия вибраций. Конкретное место зависит от конструкции двигателя:

Рядные 4-цилиндровые двигатели: между 2-м и 3-м цилиндрами на стенке блока.
V-образные моторы (V6, V8): на развале блока либо по одному датчику на каждой головке цилиндров.
Оппозитные двигатели: в центральной части ГБЦ с каждой стороны.

Корпус датчика имеет резьбовый штуцер для вкручивания и герметичный разъем. Для эффективной работы критически важен момент затяжки (обычно 15-25 Н·м), так как перетяжка или недотяг искажают чувствительность к вибрациям.

Принцип работы пьезоэлектрического датчика детонации

Пьезоэлектрический датчик детонации преобразует механические колебания двигателя в электрический сигнал. Его чувствительный элемент изготовлен из специального кристаллического материала (чаще всего пьезокерамики), генерирующего электрическое напряжение при деформации.

Вибрации от детонации вызывают микросжатия и растяжения этого пьезоэлемента. Чем сильнее вибрации, тем больше механическое воздействие на кристалл и, соответственно, выше генерируемое напряжение. Электрический сигнал пропорционален амплитуде и частоте вибраций блока цилиндров.

Последовательность преобразования сигнала

Электрический сигнал от пьезоэлемента поступает в электронный блок управления двигателем (ЭБУ) через экранированный провод для защиты от помех. ЭБУ анализирует полученные данные по двум ключевым параметрам:

Амплитуда сигнала – определяет интенсивность детонационных ударов.
Частотный диапазон (обычно 5-20 кГц) – соответствует характерным частотам детонации в двигателе.

Для точной интерпретации сигнала ЭБУ использует фильтрацию:

Отсекаются посторонние низкочастотные шумы (работа ГРМ, клапанов).
Выделяется высокочастотная составляющая, свойственная именно детонации.

Физическое воздействие	Преобразование	Результат для ЭБУ
Ударная волна детонации	Деформация пьезокристалла	Генерация напряжения
Интенсивность вибраций	Амплитуда напряжения	Оценка силы детонации
Частота вибраций	Частота электрического сигнала	Идентификация детонации

При обнаружении детонации ЭБУ корректирует угол опережения зажигания в сторону уменьшения для конкретного цилиндра, устраняя опасное явление. После нормализации работы угол постепенно возвращается к оптимальным значениям.

Конструкция датчика: что внутри защитного корпуса

Основным рабочим элементом датчика детонации является пьезоэлектрический чувствительный элемент. Он выполняется в виде керамической пластины или диска из специальных материалов (например, цирконата-титаната свинца), генерирующих электрический заряд при механической деформации. Этот элемент жестко зафиксирован внутри металлического корпуса, который одновременно служит массой (минусом) электрической цепи.

На чувствительный элемент через демпферную шайбу (обычно из бронзы или стали) давит инерционный груз – стальной цилиндр или болт. При возникновении детонационных вибраций груз создает переменное давление на пьезоэлемент. Корпус герметизирован эпоксидной смолой или резиновым уплотнителем для защиты от влаги и загрязнений. К разъему вывода сигнала припаяны два контакта: центральный провод (сигнальный "+") и корпус ("-").

Ключевые компоненты внутри корпуса

Пьезокерамическая пластина – преобразует вибрации в электрический сигнал
Инерционная масса (ударный элемент) – усиливает механическое воздействие вибраций
Демпфирующая пружина/шайба – регулирует резонансную частоту и фильтрует помехи
Клеммные контакты – передают сигнал в ЭБУ двигателя
Герметизирующий компаунд – защищает электронные компоненты от внешних воздействий

Компонент	Материал	Функция
Чувствительный элемент	Пьезокерамика (PZT)	Генерация электрического сигнала
Инерционный груз	Закаленная сталь	Усиление вибраций
Корпус	Оцинкованная сталь/алюминий	Экран от помех и механическая защита

Резонансная частота стандартных датчиков обычно составляет 5-15 кГц, что соответствует основному диапазону детонационных колебаний бензиновых двигателей. Внутреннее сопротивление превышает 1 МОм для минимального влияния на сигнал.

Диагностика сигнала: как ЭБУ распознает детонацию

Датчик детонации, закрепленный на блоке цилиндров двигателя, функционирует как высокочувствительный микрофон, реагирующий на специфические механические колебания. При возникновении детонации – неконтролируемого взрывного сгорания топливовоздушной смеси – внутри цилиндра генерируются высокочастотные ударные волны, вызывающие характерную вибрацию блока.

Эти вибрации воздействуют на пьезоэлектрический элемент внутри датчика. Под механическим давлением пьезоэлемент генерирует переменное напряжение, амплитуда и частота которого напрямую зависят от интенсивности и характера вибраций блока цилиндров. Этот аналоговый электрический сигнал передается по проводам в электронный блок управления (ЭБУ) двигателя.

Анализ сигнала датчика детонации ЭБУ проводит по сложному алгоритму, включающему несколько этапов:

Характеристика сигнала: Детонация проявляется как серия резких всплесков напряжения в определенном высокочастотном диапазоне (обычно от 5 до 15 кГц), значительно отличающихся по амплитуде и частоте от фоновых вибраций двигателя (трения, работы клапанного механизма, шумов впрыска).
Фильтрация и усиление: Входящий аналоговый сигнал сначала проходит через фильтры в ЭБУ. Высокочастотные полосовые фильтры выделяют именно тот частотный диапазон, который характерен для детонации в *данном* конкретном двигателе, отсекая посторонние низко- и высокочастотные шумы.
Сравнение с порогом: ЭБУ непрерывно сравнивает амплитуду отфильтрованного сигнала с предварительно заданными в его памяти калибровочными пороговыми значениями для текущих режимов работы двигателя (обороты, нагрузка, температура). Эти пороги различны для разных условий.
Распознавание события: Если амплитуда сигнала в характерном частотном диапазоне превышает установленный для данного режима порог в течение определенного времени (или количество превышений за заданный интервал), ЭБУ интерпретирует это как факт возникновения детонации.
Реакция ЭБУ: При подтверждении детонации ЭБУ немедленно вносит коррективы в работу двигателя для ее подавления. Основное действие – коррекция угла опережения зажигания (УОЗ).

Ключевые различия сигнала при нормальной работе и детонации:

Параметр	Нормальная работа	Детонация
Частотный диапазон	Широкий спектр, преобладают низкие/средние частоты	Ярко выраженные пики в диапазоне ~5-15 кГц
Амплитуда сигнала	Относительно стабильная, низкая или средняя	Кратковременные, резкие, высокоамплитудные всплески
Реакция ЭБУ	Поддержание или плавное увеличение УОЗ для эффективности	Мгновенное и значительное уменьшение УОЗ (иногда ступенчатое)

Таким образом, ЭБУ не просто "слышит" стук, а выполняет сложный частотный и амплитудный анализ сигнала от датчика, сравнивая его с заложенными картами пороговых значений, чтобы точно идентифицировать опасное явление детонации и оперативно принять меры для защиты двигателя.

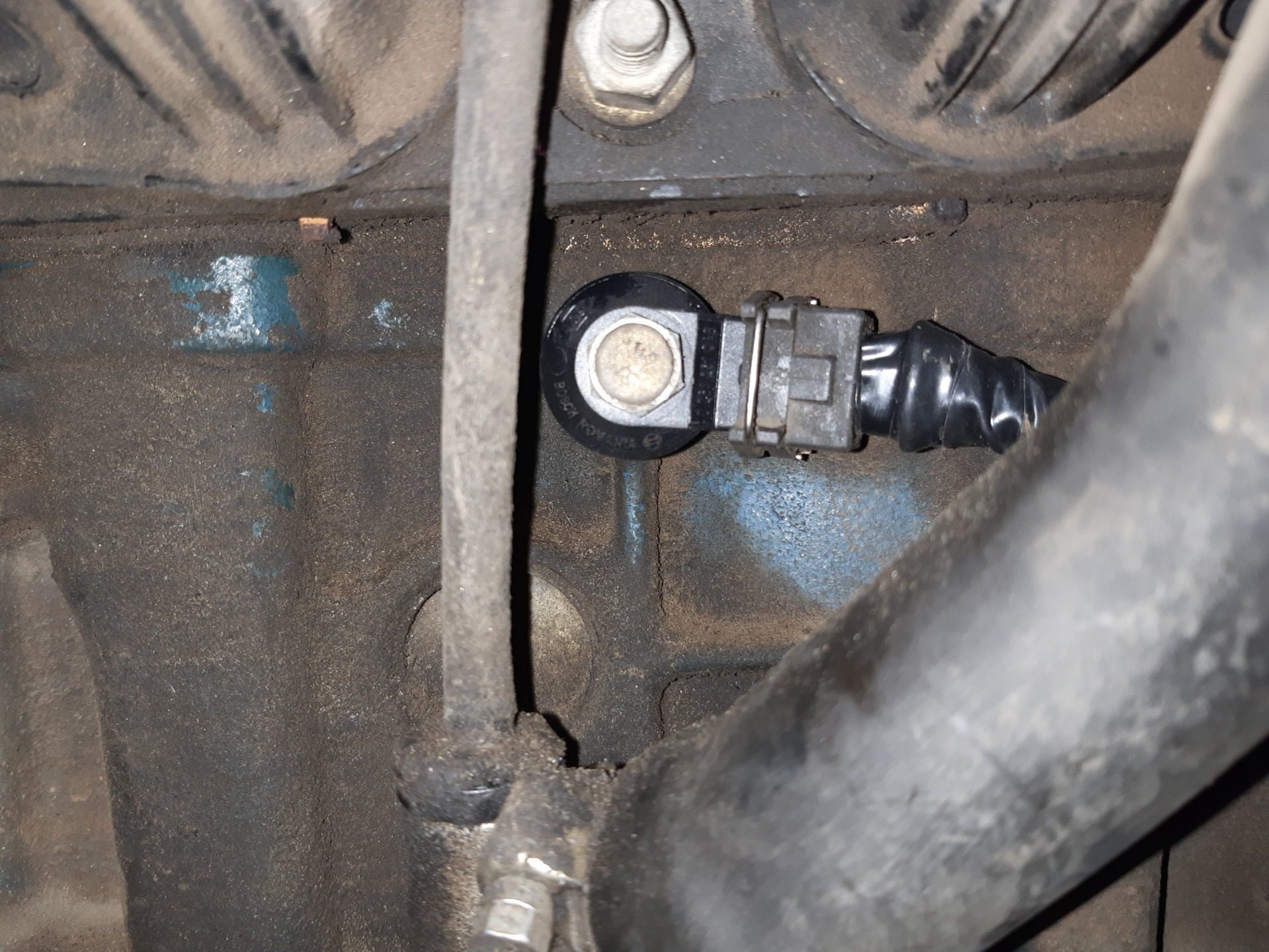

Точное расположение датчика: между цилиндрами на блоке

Датчик детонации монтируется непосредственно на блоке цилиндров двигателя, в зоне максимально интенсивного распространения ударных волн от аномального горения топливно-воздушной смеси. Его позиция выбирается инженерами для захвата характерных высокочастотных колебаний (15-20 кГц), возникающих при детонации.

Конкретное место установки варьируется у разных производителей, но всегда находится в центральной части блока. Наиболее распространённые варианты размещения:

Между 2-м и 3-м цилиндрами (для 4-цилиндровых моторов)
Между 3-м и 4-м цилиндрами (для V6/V8)
На фронтальной или верхней плоскости блока под впускным коллектором

Крепление осуществляется через резьбовое отверстие болтом или шпилькой. Пьезоэлектрический чувствительный элемент внутри корпуса контактирует с металлом блока для точной передачи вибраций. Электрический разъём выводится в сторону от горячих деталей.

Ориентиры для поиска:

Рядные двигатели	Центральная зона блока, рядом с ГБЦ
V-образные двигатели	В "развале" цилиндров или на внешней стороне
Дизельные моторы	Часто ближе к передней части блока

При замене критически важно затягивать датчик с моментом 15-25 Н·м – перетяжка или недотяг нарушают чувствительность. Металлическая прокладка-шайба обеспечивает оптимальный контакт с поверхностью.

Поиск датчика на рядном 4-цилиндровом двигателе

Датчик детонации на рядном 4-цилиндровом двигателе обычно расположен в центральной части блока цилиндров. Его крепят между 2-м и 3-м цилиндрами – зоной с максимальной температурой и детонационными нагрузками. Конструктивно он вкручивается непосредственно в блок или фиксируется на шпильке с резьбовым соединением.

Для обнаружения ориентируйтесь на характерные признаки: небольшой бочкообразный элемент (2-3 см в диаметре) с электрическим разъемом на 1-2 контакта. Корпус выполнен из металла или термостойкого пластика. Проводка отходит к жгуту системы управления двигателем, что упрощает поиск при визуальном осмотре.

Алгоритм поиска

Отключите минусовую клемму АКБ для безопасности.
Осмотрите верхнюю часть блока цилиндров между свечами зажигания 2 и 3 цилиндров.
Проверьте зоны:
- Под впускным коллектором
- Рядом с масляной горловиной
- На фронтальной стенке блока возле ГБЦ
Проследите проводку от контроллера ЭСУД в направлении блока цилиндров.

Важно: На некоторых моделях (например, Toyota Corolla или Renault Logan) датчик может быть скрыт под кронштейнами или трубопроводами. Используйте фонарь и зеркало для осмотра труднодоступных зон.

Особенности установки на V-образных моторах

На V-образных двигателях датчик детонации обычно располагается в центральной части блока цилиндров, в так называемой "распорке" (развале) между рядами. Это обусловлено необходимостью эффективного улавливания детонационных колебаний от обоих банков цилиндров через общую точку крепления на блоке. Точное положение варьируется в зависимости от конструкции мотора: он может быть установлен на передней, задней или верхней части распорки.

Конструктивно V-образные моторы часто оснащаются одним общим датчиком, так как вибрации от детонации в любом цилиндре передаются на блок через общие коренные опоры коленвала. Однако в высокопроизводительных или турбированных версиях иногда применяется схема с двумя датчиками – по одному на каждый ряд цилиндров. Это позволяет ЭБУ точнее идентифицировать проблемный цилиндр и тоньше корректировать угол опережения зажигания.

Ключевые отличия установки

Доступность: Монтаж часто осложнен плотной компоновкой: датчик может быть скрыт под впускным коллектором, топливной рампой или навесным оборудованием, требующим демонтажа для замены.
Зона крепления: Поверхность блока в зоне установки должна быть чистой и без повреждений – плохой контакт снижает чувствительность. Резьбу перед вкручиванием нового датчика рекомендуется продуть сжатым воздухом.
Момент затяжки: Критичен для правильной работы. Перетяжка может повредить пьезоэлемент, недотяжка – привести к ложным срабатываниям из-за плохого контакта. Требуется соблюдать спецификации производителя (обычно 15-25 Н·м).

Тип мотора	Типичное кол-во датчиков	Распространенное расположение
V6/V8 атмосферный	1 (общий)	Верх распорки блока, под впуском
V6/V8 турбо	1 или 2	На распорке ближе к турбине или по бокам блока
V12	2	По одному на каждый ряд цилиндров

При диагностике неисправностей на V-образных двигателях учитывайте, что общий датчик может маскировать проблему в одном ряду, если второй ряд работает нормально. Использование осциллографа помогает точнее определить источник детонации по форме сигнала.

Доступ к датчику: демонтаж декоративных накладок

Для получения доступа к датчику детонации требуется демонтировать декоративные элементы, скрывающие моторный отсек. Эти накладки защищают подкапотное пространство от грязи и снижают шум, но затрудняют визуальный осмотр и замену компонентов.

Перед снятием элементов отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Убедитесь, что двигатель остыл во избежание ожогов, подготовьте набор отверток и пластиковый монтажный инструмент для защиты лакокрасочного покрытия.

Порядок демонтажа

Определите тип крепления накладок:
- Пластиковые клипсы (требуют вертикального вытягивания)
- Винты Torx или крестообразные
- Резиновые фиксаторы (проворачиваются на 90°)
Снимите крепежи по периметру, начиная от радиаторной решетки
Аккуратно приподнимите накладку, отсоединяя резиновые уплотнители ветрового стекла
Извлеките элемент, избегая контакта с датчиками массового расхода воздуха

Тип накладки	Особенности демонтажа
Цельная пластиковая	Требует синхронного подъема по углам
Секционная (2-3 части)	Снимается поэтапно от центра к краям

После демонтажа осмотрите переднюю часть блока цилиндров – датчик детонации обычно крепится между 2 и 3 цилиндром болтом на 10-13 мм. Избегайте попадания влаги на разъем при отсоединении проводки.

Визуальная идентификация: как выглядит датчик детонации

Датчик детонации представляет собой компактный электронный компонент цилиндрической или бочкообразной формы, выполненный преимущественно из металла (реже – пластика). Корпус устройства имеет резьбовую часть для фиксации в блоке двигателя и шестигранник под ключ (чаще всего на 13, 16 или 19 мм), облегчающий монтаж. На торце обычно расположен электрический разъём с 1-2 контактами (штекер типа "тюльпан" или плоский), защищённый резиновым уплотнителем.

Цвет корпуса чаще всего чёрный, реже встречаются варианты в сером или металлическом исполнении. Габариты варьируются в зависимости от модели авто: длина составляет 25-45 мм, диаметр – 12-22 мм. На поверхности часто нанесена маркировка производителя (например, Bosch, Denso, Delphi) и каталожный номер. Визуально датчик напоминает датчик давления масла, но отличается меньшими размерами и характерным местом установки.

Ключевые особенности внешнего вида

Форма: Цилиндр с фланцем под ключ и резьбовым креплением.
Размер: Сравним с фалангой пальца взрослого человека.
Тип разъёма: 1-2 провода в изоляции чёрного, коричневого или серого цвета.
Маркировка: Буквенно-цифровой код на корпусе (пример: 0 261 231 007).

Характеристика	Описание
Типовой материал корпуса	Анодированный алюминий/сталь
Цветовая гамма	Чёрный (90% случаев), реже серый
Диаметр резьбы	М8, М10 или М12

Для точного распознавания следует сверяться с технической документацией конкретного автомобиля: на некоторых двигателях (например, V6 или оппозитных) датчик может иметь нестандартную плоскую форму или крепиться болтами через отдельный кронштейн.

Признаки неисправности датчика детонации

Отказ датчика детонации проявляется заметным ухудшением работы двигателя. Водитель ощущает потерю мощности, особенно при разгоне или движении под нагрузкой, сопровождающуюся металлическими стуками (детонацией) из блока цилиндров.

ЭБУ переключается на аварийный режим, фиксируя чрезмерно обогащенную топливную смесь и неоптимальное зажигание. Это провоцирует повышенный расход топлива, троение мотора на холостом ходу и вялую реакцию на педаль газа.

Диагностика ошибки P0328

Критическим индикатором становится активация лампы Check Engine с регистрацией кода P0328. Эта ошибка указывает на превышение порога сигнала датчика детонации или обрыв его цепи. Диагностика включает:

Считывание кодов ошибок через OBD-II сканер
Проверку сопротивления датчика (обычно 1-10 МОм при 20°C)
Контроль целостности проводки и контактов разъема
Тест выходного напряжения (0.2-1.6V при работающем двигателе)

Характерные симптомы при P0328:

Симптом	Причина
Громкие детонационные стуки "под нагрузкой"	Некорректное определение детонации ЭБУ
Рывки при разгоне	Резкое обогащение смеси для гашения детонации
Перегрев двигателя	Нарушение угла опережения зажигания

Игнорирование неисправности приводит к прогаранию поршней, повреждению прокладки ГБЦ и ускоренному износу шатунных вкладышей. При появлении ошибки P0328 или характерных стуков рекомендуется срочная проверка датчика и системы зажигания.

Мультиметр в помощь: проверка сопротивления и проводки

При подозрении на неисправность датчика детонации мультиметр становится ключевым инструментом первичной диагностики. Он позволяет проверить базовые параметры: сопротивление самого датчика и целостность его проводки, что исключает или подтверждает простейшие причины сбоев.

Перед проверкой обязательно отключите зажигание и снимите разъём с датчика. Для измерений потребуется мультиметр в режиме омметра (Ω). Убедитесь в отсутствии загрязнений на контактах датчика и разъёма.

Измерение сопротивления датчика

Подключите щупы мультиметра к контактам датчика детонации.
Зафиксируйте показания сопротивления. Исправный датчик обычно показывает 1–10 МОм (точное значение уточняйте в мануале авто).
Оцените результат:
- Сопротивление в пределах нормы: датчик работоспособен.
- Бесконечность (OL): обрыв внутри датчика.
- Нулевое или близкое к 0 Ом: внутреннее замыкание.

Проверка проводки к ЭБУ

Один щуп мультиметра подключите к контакту разъёма датчика, второй – к соответствующему пину колодки ЭБУ (номера контактов смотрите в электросхеме авто).
Проверьте каждый провод:
- Норма: сопротивление ≤ 1–2 Ом (цепи без обрыва).
- Обрыв: сопротивление = бесконечности (OL).
Проверьте замыкание на массу: подключите один щуп к контакту провода, второй – к «чистой» массе авто (болт кузова). Норма: OL.

Проблема	Признак при проверке
Обрыв датчика	OL на контактах датчика
Короткое замыкание датчика	≈0 Ом на контактах датчика
Обрыв проводки	OL между разъёмом датчика и ЭБУ
Замыкание провода на массу	0 Ом между проводом и кузовом

Замена датчика: откручивание болта и аккуратность контакта

Отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Найдите датчик детонации на блоке цилиндров двигателя, обычно между 2-м и 3-м цилиндрами, либо под впускным коллектором, в зависимости от модели авто.

Очистите зону вокруг датчика от грязи сжатым воздухом или щёткой, чтобы частицы не попали в резьбовое отверстие при демонтаже. Проверьте маркировку старого датчика для корректного подбора нового аналога – ошибка в модели вызовет сбои в работе двигателя.

Ключевые этапы замены

Откручивание крепёжного болта:

Используйте торцевой ключ точного размера (чаще 10-13 мм) – сорванные грани усложнят демонтаж
Прикипевший болт обработайте проникающей смазкой WD-40, выждите 10-15 минут
Извлекайте датчик плавно без перекоса – резкий рывок повредит чувствительный пьезоэлемент

Подключение нового датчика:

Зачистите посадочное место на блоке цилиндров металлической щёткой
Нанесите термопасту (если предусмотрено производителем) на контактную поверхность
Вручную закрутите болт крепления до упора, затем дожмите динамометрическим ключом с усилием 15-25 Н∙м

Ошибка	Последствие
Перетяжка болта	Деформация корпуса, ложные срабатывания
Загрязнение контактов	Прерывистый сигнал, ошибка P0325
Повреждение разъёма	Отказ системы детонационного регулирования

Важно: Фиксируйте разъём плотно до щелчка фиксатора – вибрация двигателя способна расшатать неплотное соединение. После установки подключите АКБ, запустите мотор и проверьте наличие ошибок сканером OBD-II.

Калибровка после замены: сброс ошибок и пробный запуск

После установки нового датчика детонации критически выполнить процедуру сброса ошибок в памяти ЭБУ. Подключите диагностический сканер к OBD-II разъему автомобиля, войдите в раздел управления двигателем и удалите все сохраненные коды неисправностей (особенно P0325-P0332). Это позволяет контроллеру начать обработку сигналов с нового датчика "с чистого листа".

Обязательно проведите визуальную проверку разъемов и проводки на предмет повреждений или окисления перед запуском двигателя. Убедитесь, что момент затяжки крепежного болта датчика соответствует спецификации производителя (обычно 15-25 Н·м) – перетяжка может искажать вибрационные сигналы.

Алгоритм пробной эксплуатации

Запустите двигатель на холостом ходу на 3-5 минут, отслеживая стабильность оборотов через сканер или штатный тахометр.
Проведите тестовую поездку длительностью 15-20 минут, включая режимы:
- Разгон с малой нагрузкой (2000-3000 об/мин)
- Движение под нагрузкой (подъем в гору или разгон с 40 до 80 км/ч)
- Работа на высоких оборотах (4000-5000 об/мин)
Повторно просканируйте ошибки через 2-3 цикла поездки. Отсутствие кодов P0325-P0334 подтверждает корректность установки.

Важно! При использовании универсальных датчиков (не OEM) может потребоваться ручная калибровка чувствительности через инженерное ПО. В случае повторного возникновения ошибок проверьте:

Проблема	Метод диагностики
Ложная детонация	Анализ логов угла опережения зажигания
Обрыв сигнала	Прозвонка цепи тестером
Механические помехи	Проверка креплений выпускного коллектора и кронштейнов

Категорически запрещается эксплуатировать автомобиль при непрерывном свечении индикатора Check Engine – это может привести к прогаранию поршней из-за некорректного угла зажигания.

Профилактика детонации: качественный бензин и чистый ДВС

Предотвращение детонации напрямую зависит от качества топлива и технического состояния двигателя. Использование бензина с октановым числом ниже рекомендованного производителем – основная причина возникновения ударных волн в камере сгорания. Несоответствие топлива требованиям двигателя нарушает плавность горения смеси.

Накопление отложений в цилиндрах, на клапанах и поршнях повышает степень сжатия и создаёт локальные перегревы, провоцирующие самовоспламенение. Игнорирование чистоты топливной системы и элементов ДВС ведёт к хронической детонации, разрушающей поршневую группу и шатунно-кривошипный механизм.

Ключевые меры профилактики

Эффективная стратегия включает:

Качественное топливо:
- Заправка только на проверенных АЗС.
- Строгое соответствие октанового числа паспортным данным авто (АИ-92, 95, 98).
- Отказ от dubious присадок и топлива неизвестного происхождения.
Чистота двигателя и систем:
- Регулярная замена воздушного фильтра (каждые 15–30 тыс. км).
- Промывка топливных форсунок и замена фильтров (каждые 20–40 тыс. км).
- Удаление нагара в камере сгорания спецхимией или механически при ТО.

Контроль смежных систем:

Система	Процедура	Периодичность
Охлаждения	Проверка уровня антифриза, чистки радиатора	Каждые 10–15 тыс. км
Зажигания	Замена свечей, проверка УОЗ	По регламенту (15–60 тыс. км)

Датчик детонации (расположен на блоке цилиндров) косвенно участвует в профилактике, оперативно корректируя угол опережения зажигания при обнаружении вибраций. Однако он лишь минимизирует последствия, но не устраняет первопричины – низкосортный бензин или загрязнения.

Список источников

Детонация в двигателе внутреннего сгорания представляет собой неконтролируемое самовоспламенение топливовоздушной смеси, способное вызвать серьезные повреждения силового агрегата. Для своевременного обнаружения этого явления в современных автомобилях используется специальный датчик, передающий сигнал в электронный блок управления.

При подготовке материалов о принципах работы, типовых неисправностях и расположении датчика детонации были использованы следующие категории технических источников и документации.

Руководства по ремонту и обслуживанию автомобилей конкретных марок (Toyota, Volkswagen, GM и др.)
Учебные пособия по конструкции двигателей внутреннего сгорания для автотехникумов
Технические бюллетени производителей датчиков (Bosch, Denso, Delphi)
Стандарты диагностики OBD-II/PWM по контролю детонации
Инженерные публикации SAE (Society of Automotive Engineers)
Сервисные мануалы по системам управления двигателем (Engine Control Unit)
Патентные описания конструкций датчиков детонации
Методические материалы автосервисов по диагностике пьезоэлектрических сенсоров
