Диагностический разъем Matiz - местонахождение и назначение

Статья обновлена: 18.08.2025

Электронные системы современных автомобилей требуют точного контроля, и Daewoo Matiz не исключение. Диагностический разъем в этом автомобиле служит ключевым интерфейсом для взаимодействия с бортовым компьютером.

Через этот порт подключается сканер, считывающий коды неисправностей, параметры работы двигателя, трансмиссии и других узлов. Знание его местоположения критически важно для оперативной диагностики проблем без обращения в сервис.

Понимание функций разъема позволяет владельцу самостоятельно отслеживать состояние машины и вовремя реагировать на сигналы системы самодиагностики.

Что такое диагностический разъем в автомобиле

Диагностический разъем (OBD-II порт) – стандартизированный интерфейс в автомобиле, предназначенный для подключения сканеров и диагностического оборудования. Он служит "коммуникационным мостом" между электронными блоками управления (ЭБУ) двигателя, трансмиссии, ABS и другими системами машины и внешними устройствами.

Через этот порт специалисты или автовладельцы получают доступ к кодам ошибок, текущим параметрам работы двигателя (обороты, температура, расход воздуха), показаниям датчиков и данным о состоянии систем. Это позволяет оперативно выявлять неисправности, проводить мониторинг работы узлов и сбрасывать сервисные индикаторы после ремонта.

Основные функции диагностического разъема

• Считывание ошибок: Расшифровка кодов неисправностей (DTC), сохраненных в памяти ЭБУ.
• Мониторинг в реальном времени: Отображение текущих параметров (напряжение датчиков, положение дросселя, топливные коррекции).
• Управление компонентами: Активация/деактивация исполнительных механизмов (форсунок, клапанов) для проверки.
• Стирание ошибок: Очистка памяти ЭБУ после устранения неполадок.
• Калибровка и адаптация: Настройка параметров систем (например, холостого хода).

Важно: С 2001 года для всех автомобилей на рынках США и ЕС обязателен стандарт OBD-II (16-контактный разъем), обеспечивающий унификацию протоколов связи. В России большинство машин, включая Daewoo Matiz, также соответствуют этому стандарту.

Характеристика	Описание
Тип разъема	16-пиновый (OBD-II), форма трапеции
Расположение (Mатиз)	Под рулевой колонкой, за пластиковой заглушкой
Напряжение питания	12 В (контакт №16)
Протоколы связи	ISO 9141-2, KWP2000, CAN (зависит от года выпуска)

Зачем нужен диагностический разъем Matiz

Диагностический разъем в Daewoo Matiz служит ключевым интерфейсом для подключения сканирующего оборудования к электронным системам автомобиля. Он обеспечивает прямой доступ к данным бортового компьютера, позволяя считать информацию о работе двигателя, трансмиссии, ABS и других компонентов.

Через этот разъем специалисты получают возможность оперативно выявлять отклонения в работе узлов машины без необходимости механической разборки. Это значительно ускоряет процесс поиска неисправностей и минимизирует риски ошибок при определении проблемных зон.

Основные функции диагностического разъема

• Считывание ошибок: расшифровка кодов неисправностей (DTC) от ЭБУ двигателя и других контроллеров
• Мониторинг параметров: отображение реальных данных с датчиков (обороты, температура, напряжение)
• Адаптация систем: калибровка дроссельной заслонки после чистки или замены
• Тестирование исполнительных механизмов: принудительная активация форсунок, клапанов, реле
• Программирование блоков: обновление прошивки ЭБУ при модернизации

Для эффективной диагностики требуется совместимое оборудование: мультимарочные сканеры (например, Launch, Autel) или специализированные решения для корейских авто. В базовой комплектации Matiz использует разъем типа OBD-II с протоколом ISO 9141, расположенный под рулевой колонкой.

Тип данных	Примеры	Важность
Коды ошибок	P0171, C0123	Точная идентификация неисправности
Живые параметры	Лямбда-коррекция, УОЗ	Оценка текущего состояния систем
Стоп-кадры	Параметры в момент ошибки	Анализ условий возникновения сбоя

Где точно искать диагностический разъем в салоне Matiz

Диагностический разъем в Daewoo Matiz расположен под рулевой колонкой, в зоне ног водителя. Для доступа необходимо визуально осмотреть пространство слева от педального узла, чуть выше блока предохранителей.

Конструктивно он закреплен на металлическом кронштейне или пластиковом фиксаторе жгута проводов. Разъем ориентирован контактами вниз, что иногда затрудняет его обнаружение без дополнительного освещения.

Пошаговая инструкция поиска

1. Сядьте на водительское сиденье и отодвиньте его максимально назад
2. Включите фонарик и направьте свет под рулевую колонку
3. Изучите левую сторону от педалей газа и тормоза
4. Проверьте участок над местом крепления капота (в глубине, за пластиковой облицовкой)
5. При необходимости аккуратно отогните провода рукой, чтобы обнаружить корпус разъема

Модель Matiz	Особенности расположения
M150 (до 2003 г.)	Частично скрыт за пластиковой панелью
M200 (2003-2010)	Более открытое расположение, виден при наклоне
M300 (после 2010)	Сдвинут вглубь на 5-7 см, требует смещения проводов

Важно: В редких случаях разъем может быть зафиксирован пластиковыми стяжками. При отсутствии видимости проверьте тактильно – на ощупь он определяется как прямоугольный корпус размером 4×2 см с характерными ребрами жесткости.

Версии диагностических разъемов Matiz по годам выпуска

Конфигурация диагностического порта на Daewoo/Chevrolet Matiz изменялась в зависимости от поколения автомобиля и экологических стандартов. Это важно учитывать при подборе оборудования для компьютерной диагностики.

Переход на современные протоколы OBD-II и EOBD определял эволюцию разъемов. Ранние модели использовали проприетарные интерфейсы, тогда как с 2000-х годов внедрялась унификация.

Хронология изменений

Годы выпуска	Тип разъема	Стандарт	Особенности

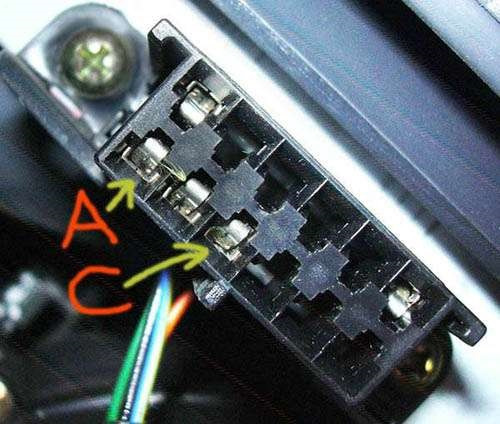

1998–2000	10-пиновый (3x4 контакта)	OBD-I (проприетарный)	Требует спецадаптера для подключения сканеров
2001–2005	16-пиновый (2x8 контактов)	EOBD/OBD-II	Частичная поддержка стандартных протоколов (ISO 9141)
2005–2015	16-пиновый (2x8 контактов)	Полноценный OBD-II	Совместимость с большинством мультимарочных сканеров

Ключевые отличия версий:

• Ранние 10-пиновые разъемы позволяли только базовую диагностику двигателя через специализированное ПО Daewoo.
• 16-пиновые порты с 2001 года добавили чтение ошибок ABS и трансмиссии, но с ограниченной функциональностью.
• Модели после рестайлинга 2005 года обеспечивают полный доступ к системам по протоколам CAN-Bus и K-Line.

Внешний вид и конструкция OBD-разъема

Разъем OBD-II на Daewoo Matiz представляет собой стандартизированный 16-пиновый трапециевидный пластиковый корпус. Его габариты обычно составляют примерно 4-5 см в ширину и 2 см в высоту, что обеспечивает компактность и удобство подключения. Цвет корпуса чаще всего черный, что позволяет визуально выделить его на фоне элементов салона.

Основная часть корпуса выполнена из прочного термостойкого пластика, устойчивого к вибрациям. На лицевой стороне четко обозначен контур трапеции с закругленными углами. Внутри корпуса расположены 16 металлических контактов (пинов), размещенных в два ряда:

• Верхний ряд: 8 контактов (пины с номерами 1 по 8).
• Нижний ряд: 8 контактов (пины с номерами 9 по 16).

Каждый пин имеет индивидуальное назначение согласно протоколу OBD-II. Ключевыми для диагностики Matiz являются:

Пин 4	Земля шасси (Chassis Ground)
Пин 5	Сигнальная земля (Signal Ground)
Пин 7	Линия передачи данных K-Line (ISO 9141-2)
Пин 16	Питание +12В от аккумулятора (Battery Power)

Для предотвращения неправильного подключения сканера конструкция разъема включает ключ - пластиковый выступ или паз на одной из сторон. Это гарантирует, что диагностический кабель можно вставить только в правильной ориентации. С обратной стороны разъема обычно выведен жгут проводов, надежно зафиксированных в корпусе и ведущий к электронному блоку управления (ЭБУ) двигателя.

Типы совместимого диагностического оборудования

Для работы с диагностическим разъемом Daewoo Matiz (OBD-II) применяется специализированное оборудование, способное считывать коды ошибок, параметры работы систем в реальном времени и выполнять сброс сервисной информации. Совместимость определяется поддержкой протоколов, используемых в автомобиле.

Основное внимание уделяется адаптерам и сканерам, работающим по стандарту EOBD (европейская версия OBD-II). Matiz поколений M150/M200/M250 обычно использует протокол ISO 9141-2 (K-line) или его вариации. Важно учитывать год выпуска авто: модели до ~2003 года могут требовать специфичных адаптеров.

Категории оборудования

Устройства делятся на несколько типов по функционалу и способу взаимодействия:

• Базовые OBD-II адаптеры (ELM327-совместимые):
  • Простые Bluetooth/WiFi/USB-устройства
  • Поддерживают чтение/сброс ошибок двигателя (P0xxx, P2xxx)
  • Отображают базовые параметры (обороты, температура, напряжение)
• Многофункциональные сканеры:
  • Автономные приборы с дисплеем (Launch, Autel, ScanTool)
  • Диагностируют не только двигатель, но и АБС, трансмиссию (при наличии поддержки)
  • Позволяют проводить адаптации и тесты исполнительных механизмов
• Профессиональное ПО с адаптерами:
  • Комплексы типа Tech2 (оригинальный для GM/Daewoo) или аналогов
  • Специализированные программы (Dastek, OpenDiag) с K-line интерфейсом
  • Обеспечивают полный доступ к ЭБУ, иммобилайзеру и скрытым функциям

Тип оборудования	Возможности для Matiz	Ограничения
ELM327 (клоны)	Чтение ошибок двигателя, мониторинг датчиков	Нет доступа к АБС, подушкам безопасности, иммобилайзеру
Универсальные сканеры	Расширенная диагностика основных систем, сброс сервисных интервалов	Частичная поддержка прошивок ЭБУ Matiz
Оригинальное ПО GM (Tech2)	Полная диагностика всех модулей, программирование блоков	Высокая стоимость, сложность настройки

Критически важно проверять совместимость конкретной модели оборудования с протоколами Matiz перед использованием. Для ранних версий (1998-2002 гг.) предпочтительны K-line адаптеры с поддержкой ISO 9141-2, тогда как для поздних (2003+) подойдут большинство CAN-совместимых устройств.

Основные стандарты диагностики Matiz (EOBD/OBD-II)

Matiz, как и большинство современных автомобилей, оснащается системой бортовой диагностики, соответствующей международным стандартам EOBD (European On-Board Diagnostics) и OBD-II (On-Board Diagnostics II). Эти стандарты унифицируют процедуру считывания ошибок и контроля за работой двигателя, топливной системы, катализатора и других критичных узлов. Главная задача – непрерывный мониторинг экологических параметров и выявление неисправностей, влияющих на токсичность выхлопных газов.

Система фиксирует отклонения от нормы в виде диагностических кодов неисправностей (DTC – Diagnostic Trouble Codes), которые сохраняются в памяти ЭБУ двигателя. При обнаружении сбоя активируется сигнальная лампа Check Engine на приборной панели. Для доступа к данным используется унифицированный 16-контактный разъем OBD-II, поддерживающий несколько протоколов связи в зависимости от года выпуска и рынка автомобиля.

Ключевые особенности и протоколы

Matiz обычно использует следующие протоколы OBD-II:

Протокол	Характеристики	Применение в Matiz
ISO 9141-2	Асинхронная связь через линии K и L	Базовые модели до ~2008 г.
KWP2000	Скорость до 10.4 кбит/с, двухпроводная шина	Модели 2000-2010 гг.
CAN	Высокоскоростная шина (до 500 кбит/с)	Поздние версии (после 2010 г.)

Основные функции стандарта включают:

• Контроль выбросов: мониторинг катализатора, датчиков кислорода, системы EGR.
• Чтение параметров в реальном времени: обороты двигателя, температура ОЖ, положение дросселя.
• Стирание ошибок: сброс кодов DTC и сигнала Check Engine после ремонта.
• Проверка готовности: тест статуса мониторов (I/M Readiness).

Совместимость с мультибрендовыми сканерами позволяет быстро выявлять неисправности без углубления в специфику производителя, что упрощает обслуживание.

Как правильно подключить диагностический сканер

Перед подключением сканера убедитесь, что зажигание автомобиля выключено. Найдите диагностический разъем OBD-II (обычно расположен под рулевой колонкой или в районе бардачка) и визуально проверьте его на отсутствие повреждений контактов или корпуса.

Достаньте диагностический сканер из упаковки, убедившись в его совместимости с протоколами Daewoo Matiz (чаще всего поддерживаются стандарты ISO 9141-2 или KWP2000). Проверьте уровень заряда батареи прибора или подключите его к внешнему источнику питания при необходимости.

Пошаговая процедура подключения

1. Совместите ключ-маркер на колодке сканера с пазом диагностического разъема автомобиля
2. Плавно вставьте коннектор до характерного щелчка фиксатора
3. Включите зажигание автомобиля (не запуская двигатель)
4. Активируйте диагностический сканер кнопкой питания

После установки связи на экране сканера отобразятся доступные модули для диагностики. Если соединение не устанавливается:

• Проверьте плотность прилегания контактов
• Убедитесь в исправности предохранителя цепи OBD-II (обычно F5 в монтажном блоке)
• Попробуйте перезагрузить сканер при включенном зажигании

Этап	Действие	Контрольный признак
Инициализация	Выбор марки и модели авто	Подтверждение VIN
Сканирование	Запуск автоматической проверки	Прогресс-бар на экране
Отключение	Сначала выключить сканер, затем зажигание	Погасшие индикаторы прибора

При завершении диагностики обязательно дождитесь завершения всех процессов на экране сканера перед отключением. Нажмите кнопку извлечения на колодке, удерживайте фиксатор и плавно извлеките разъем без резких движений.

Какие данные можно считать через разъем

Через диагностический разъем OBD-II на Daewoo Matiz возможно считать широкий спектр параметров работы двигателя и систем автомобиля. Для подключения используется совместимый сканер или адаптер с поддержкой протокола EOBD, который передает данные в реальном времени или сохраняет коды неисправностей для последующего анализа.

Доступная информация включает как текущие показатели датчиков, так и сохраненные ошибки. Считывание выполняется через специализированное ПО на ноутбуке, смартфоне или автономном диагностическом приборе, подключаемом к 16-контактному разъему.

Основные категории данных

• Коды неисправностей (DTC):
  • Активные и сохраненные ошибки двигателя (P0xxx, P2xxx)
  • Коды неполадок системы ABS (при наличии)
  • Ошибки подушек безопасности (SRS)
• Параметры двигателя в реальном времени:
  • Обороты коленвала (RPM)
  • Температура охлаждающей жидкости
  • Положение дроссельной заслонки
  • Напряжение датчика кислорода
  • Расход воздуха (MAF)
• Эксплуатационные показатели:
  • Скорость движения
  • Напряжение бортовой сети
  • Пробег с последнего сброса ошибок
  • Статус системы топливоподачи

Тип данных	Примеры показателей	Важность для диагностики
Диагностические коды	P0300 (пропуски зажигания), P0171 (бедная смесь)	Выявление неисправных узлов
Динамические параметры	Коррекция топливоподачи (STFT/LTFT), давление топлива	Оценка эффективности работы систем
Системные статусы	Прогрев катализатора, готовность датчиков O2	Проверка соответствия экологическим нормам

Отдельные сканеры позволяют выполнять активные тесты: управление форсунками, клапаном холостого хода, считывание калибровок ЭБУ. Для углубленной диагностики рекомендуется использовать профессиональное оборудование, поддерживающее специфические протоколы Matiz (например, KW82 для ранних моделей).

Считывание и расшифровка кодов ошибок двигателя

Для чтения ошибок двигателя на Daewoo Matiz необходим совместимый OBD-II сканер, который подключается к 16-пиновому диагностическому разъему. После установки связи со ЭБУ сканер отображает сохраненные коды неисправностей в формате P0XXX, где первая цифра указывает на систему (двигатель, трансмиссия и т.д.), а последующие – конкретную ошибку.

Расшифровка кодов критична для точной диагностики: каждый код соответствует определенной неисправности – от сбоя датчика кислорода до проблем с зажиганием. Игнорирование расшифровки ведет к замене исправных узлов и неэффективному ремонту.

Практические шаги работы с кодами

1. Подключите сканер к разъему при выключенном зажигании
2. Запустите двигатель (для некоторых сканеров достаточно включения зажигания)
3. Активируйте на устройстве режим "Чтение кодов"
4. Зафиксируйте все сохраненные коды (например: P0171, P0302)
5. Используйте базу данных сканера или мануал для расшифровки

Код ошибки	Тип неисправности	Возможные причины на Matiz
P0100	Неисправность ДМРВ	Загрязнение датчика, обрыв проводки
P0171	Бедная топливная смесь	Утечка воздуха, слабое давление топлива
P0302	Пропуски зажигания в цилиндре 2	Неисправная свеча, пробой катушки
P0420	Низкая эффективность катализатора	Износ катализатора, ошибки лямбда-зонда

После ремонта коды обязательно стираются через функцию сканера "Clear codes". Если ошибка сохраняется после удаления – неисправность не устранена. Для периодической самодиагностики используйте автономные адаптеры ELM327 с приложениями типа Torque.

Проверка параметров работы двигателя в реальном времени

Подключение сканера OBD-II к диагностическому разъему Matiz (расположенному под рулевой колонкой за декоративной панелью) позволяет считывать текущие данные с датчиков ЭБУ. Для этого используется специализированное ПО на ноутбуке, смартфоне или автотестере, интерпретирующее цифровые сигналы в понятные показатели.

Ключевые параметры выводятся в режиме live data и обновляются с частотой 1-10 раз в секунду. Это дает возможность анализировать взаимодействие систем двигателя без остановки мотора, фиксируя отклонения, незаметные при статической диагностике.

Критические параметры для мониторинга

• Обороты холостого хода (600-850 об/мин): Резкие скачки указывают на неисправность РХХ, ДПДЗ или подсос воздуха
• Угол опережения зажигания (5°-15° при 2000 об/мин): Отклонения сигнализируют о детонации или сбоях ДПКВ
• Длительность впрыска (2.0-3.5 мс на холостом ходу): Рост значений – признак засорения форсунок или падения давления топлива

Параметр	Норма	Риски при отклонениях
Датчик кислорода (λ)	0.1-0.9V (цикличность)	Обрыв/замыкание цепи, загрязнение
ДПДЗ	0% (ХХ) / 85-90% (полный газ)	Рывки при разгоне, ошибки адаптации
Датчик температуры ОЖ	90-105°C (прогретый двигатель)	Перегрев, обогащение смеси

Важно: Сравнивайте показания взаимосвязанных датчиков – например, падение давления в топливной рампе (норма 2.8-3.2 бар) при одновременном увеличении длительности впрыска подтверждает износ бензонасоса. Анализ трендов в движении помогает выявить плавающие неисправности, проявляющиеся только под нагрузкой.

Диагностика топливной системы через разъем

Диагностический разъем OBD-II на Daewoo Matiz (расположенный под рулевой колонкой или в районе бардачка) позволяет подключить сканер для считывания параметров топливной системы в реальном времени. Специализированное ПО отображает критические показатели: давление в топливной рампе, производительность форсунок, корректировки подачи топлива (краткосрочные и долгосрочные), а также напряжение датчика кислорода.

Анализ этих данных выявляет скрытые неисправности: засорение топливного фильтра или форсунок, износ топливного насоса, неполадки регулятора давления, неисправности датчиков (лямбда-зонд, ДАД/ДМРВ) или утечки в системе. Это исключает необходимость разборки узлов для предварительной оценки и ускоряет поиск причины проблем: потери мощности, повышенного расхода топлива, неустойчивой работы на холостом ходу или затрудненного пуска.

Ключевые этапы диагностики

• Считывание кодов ошибок: Определение сохраненных в ЭБУ неисправностей (например, P0171 - бедная смесь, P0190 - неисправность цепи датчика давления топлива).
• Мониторинг live-данных:
  • Контроль давления в рампе (норма: 2.8-3.5 бар на холостом ходу) и его стабильности.
  • Анализ корректировок топливоподачи (STFT/LTFT). Отклонение ±10% допустимо, превышение указывает на дисбаланс смеси.
  • Проверка сигнала лямбда-зонда: скорость переключения и амплитуда напряжения (0.1-0.9V).
• Активные тесты: Принудительная активация бензонасоса или форсунок сканером для проверки их реакции.

Параметр	Нормальное значение	Возможная неисправность при отклонении
Давление топлива	2.8-3.5 бар (хол.хол.)	Слабый насос, забитый фильтр, неисправный регулятор
Краткосрочная коррекция (STFT)	±5-10%	Утечки воздуха, засор форсунок, неверные показания ДМРВ
Долгосрочная коррекция (LTFT)	±8-10%	Хронические проблемы смесеобразования
Напряжение лямбда-зонда	0.1-0.9V (цикличное)	Неисправность датчика, пропуски зажигания

После выявления подозрительных параметров выполняют углубленную проверку: замер механического давления манометром, тест производительности форсунок на стенде, проверку герметичности системы. Диагностика через разъем экономит время, точно локализуя проблемный узел до начала ремонтных работ.

Контроль работы системы зажигания

Диагностический разъем Matiz позволяет получить доступ к данным системы зажигания в реальном времени через специализированное ПО или сканер. Считываются параметры с датчиков положения коленвала (ДПКВ) и распредвала (ДПРВ), которые напрямую влияют на формирование искры и момент впрыска топлива. Анализ этих показателей выявляет рассогласование фаз газораспределения, износ элементов или неисправности датчиков.

Система самодиагностики фиксирует ошибки, связанные с обрывом катушек зажигания, пропусками воспламенения в цилиндрах (P0300-P0303), некорректными сигналами ДПКВ (P0335) или сбоями в цепи управления катушкой. Коды неисправностей сохраняются в памяти ЭБУ и могут быть считаны даже при отсутствии явных симптомов, что критично для профилактики внезапных отказов.

Ключевые проверяемые параметры

• Угол опережения зажигания: Отклонение от нормы (5–10° на холостом ходу) указывает на проблемы с датчиками детонации, ДПКВ или нагар на свечах.
• Состояние катушек зажигания: Измерение сопротивления первичной/вторичной обмоток (через адаптер) для выявления межвитковых замыканий.
• Баланс цилиндров: Снижение оборотов при поочередном отключении катушек помогает определить цилиндр с пропусками зажигания.

Ошибка	Компонент	Последствия
P0350	Обрыв цепи катушки	Отказ 1–2 цилиндров, троение двигателя
P0327	Датчик детонации	Снижение мощности, увеличение расхода топлива
P0340	ДПРВ	Затрудненный пуск, плавающие обороты

Важно: При диагностике требуется проверять не только коды ошибок, но и "живые данные" – колебания угла опережения при нагрузке, реакцию системы на искусственную детонацию (постукивание по блоку). Это исключает ложные срабатывания из-за окисления контактов разъема.

Анализ показаний датчиков кислорода

Кислородные датчики (лямбда-зонды) играют критическую роль в управлении топливовоздушной смесью. На Матиз они установлены в выпускном коллекторе (верхний датчик) и после катализатора (нижний датчик). Через диагностический разъем OBD-II считываются их напряжения, отражающие остаточный кислород в выхлопных газах.

Нормальные показания верхнего датчика должны хаотично колебаться между 0.1В (бедная смесь) и 0.9В (богатая смесь) на прогретом двигателе. Нижний датчик при исправном катализаторе демонстрирует стабильное напряжение около 0.45-0.5В. Отклонения сигналов указывают на проблемы системы питания, утечки воздуха или неисправность каталитического нейтрализатора.

Типовые неисправности по показаниям лямбда-зондов

• Постоянно низкое напряжение (0.1-0.3В): утечка воздуха, неисправность топливного насоса, загрязнение форсунок
• Постоянно высокое напряжение (0.7-1.0В): переобогащение смеси, негерметичность форсунок, неверное давление топлива
• Отсутствие колебаний сигнала: выход датчика из строя, обрыв цепи нагревателя зонда
• Задержка реакции датчика: загрязнение чувствительного элемента (сажа, свинец)

Параметр	Верхний датчик	Нижний датчик
Нормальный сигнал	Быстрые колебания 0.1-0.9В	Стабильно 0.45-0.5В
Признак износа катализатора	Корректные колебания	Начинает повторять сигнал верхнего датчика
Типовая ошибка	P0130-P0136	P0140-P0141

Важно: Анализ эффективен только при полностью прогретом двигателе (температура выхлопа >300°C). Холодные датчики выдают фиксированное напряжение 0.45В, что не отражает реальное состояние смеси. Проверку следует дополнять данными о долгосрочных и краткосрочных топливных коррекциях.

Диагностика каталитического нейтрализатора

Диагностика катализатора на Matiz выполняется через OBD-II разъем для выявления снижения эффективности очистки выхлопных газов или механических повреждений. Основные симптомы неисправности включают потерю мощности двигателя, повышенный расход топлива, металлический звон из-под днища и загорание индикатора "Check Engine".

Для анализа к блоку управления двигателем подключается сканер, считывающий параметры работы кислородных датчиков (лямбда-зондов). Критически важными являются показания датчиков до и после катализатора: их синхронные колебания сигнализируют о потере каталитическим нейтрализатором способности поглощать кислород.

Методы диагностики

• Анализ кодов ошибок: Расшифровка P0420/P0430 (низкая эффективность катализатора) и P0300 (пропуски зажигания, ведущие к его перегреву).
• Сравнение сигналов лямбда-зондов: Графики исправного катализатора показывают ровную линию после нейтрализатора при колебаниях до него.
• Замер противодавления: Манометром проверяют сопротивление выхлопной системы (норма: до 0.5 кгс/см² на 2500 об/мин).
• Визуальный осмотр: Проверка корпуса на прогар, встряхивание для выявления разрушенных сот.

Параметр	Исправный катализатор	Неисправный катализатор
Сигнал второго лямбда-зонда	Стабильное напряжение (~0.6-0.7V)	Колеблется синхронно с первым датчиком
Противодавление на 2500 об/мин	≤ 0.35 Бар	> 0.5 Бар
Температура корпуса	Равномерный нагрев	Локальные перегревы (пятна)

При подтверждении неисправности обязательна проверка системы зажигания и топливоподачи: непрогоревшее топливо разрушает катализатор. Замена требует подбора аналога с идентичной геометрией и объемом сот, так как отклонения провоцируют ошибки ECU.

Проверка электронных систем безопасности

Диагностический разъем OBD-II на Daewoo Matiz служит ключевым интерфейсом для контроля состояния электронных систем, отвечающих за безопасность. Подключение совместимого сканера позволяет считать коды неисправностей и текущие параметры работы этих компонентов, обеспечивая точную локализацию проблем без необходимости разборки узлов.

Через разъем доступны данные о работе антиблокировочной системы тормозов (ABS), если она установлена в комплектации автомобиля. Сканер отображает ошибки датчиков скорости вращения колес, неполадки модуля ABS или нарушения в гидравлическом блоке. Для машин с подушками безопасности (SRS) диагностика выявляет сбои в датчиках удара, пиропатронах или контроллере SRS, предотвращая ложные срабатывания или отказы системы.

Процедура диагностики и анализ данных

После подключения сканера к разъему выполняются следующие действия:

1. Активация режима сканирования кодов ошибок (DTC) для систем ABS/SRS.
2. Считывание и расшифровка кодов с использованием мануала или ПО (например: C0123 – неисправность датчика ABS заднего правого колеса).
3. Просмотр "живых данных" (live data):
   • Скорость вращения каждого колеса (для ABS)
   • Статус датчиков удара (для SRS)
   • Напряжение питания контроллеров

Тип системы	Проверяемые параметры	Распространенные ошибки
ABS	Датчики колес, гидроблок, проводка	C0110, C0245, U0121
SRS (при наличии)	Датчики удара, подушки, часы	B1001, B1345, U1000

Обнаруженные ошибки сохраняются в памяти контроллера даже после устранения неисправности. После ремонта обязательна очистка кодов через сканер для деактивации сигнальной лампы на панели приборов и проверки эффективности проведенных работ.

Сброс сервисного интервала после ремонта

Сервисный интервал на Matiz отслеживает пробег до очередного ТО и напоминает о необходимости обслуживания через индикатор на приборной панели. После выполнения ремонтных работ или замены расходников (масла, фильтров) требуется ручной сброс счетчика для актуализации данных.

Невыполнение сброса приведет к постоянному горению сервисной лампы, некорректному расчету следующего интервала обслуживания и возможным сложностям при диагностике других систем. Процедура выполняется либо через диагностический разъем OBD-II, либо механическим способом.

Способы сброса сервисного интервала

Через диагностический разъем (OBD-II):

• Подключите совместимый сканер (например, Launch CReader, ELM327) к 16-контактному разъему под рулевой колонкой
• Активируйте режим "Service Reset" в меню сканера
• Подтвердите сброс показаний при включенном зажигании (без запуска двигателя)

Ручной сброс (для моделей до 2005 г.):

1. Включите зажигание (положение ON)
2. Зажмите кнопку сброса суточного пробега на панели приборов
3. Удерживая кнопку, выключите зажигание на 10 секунд
4. Отпустите кнопку после исчезновения сервисного индикатора

Критерий	Диагностический сканер	Ручной метод
Требуемое оборудование	OBD-адаптер + ПО	Кнопка сброса пробега
Совместимость	Все модели Matiz (1998-2011)	Только ранние версии (до рестайлинга)
Дополнительные возможности	Чтение/очистка ошибок, мониторинг параметров	Только сброс интервала

Решение частых проблем коммутации разъема Matiz

Основная сложность при диагностике Daewoo Matiz связана с физическим доступом к разъему OBD-II, который расположен в крайне неудобном месте под рулевой колонкой. Для подключения сканера автовладельцу приходится буквально ложиться на пол водительского места и вручную нащупывать порт, что приводит к случайным повреждениям контактов или корпуса разъема.

Вторая распространенная проблема – окисление металлических контактов из-за повышенной влажности в салоне. Особенно страдают машины, эксплуатирующиеся в регионах с высокой влажностью или хранящиеся на улице. Коррозия нарушает передачу сигналов между ЭБУ и диагностическим оборудованием, что делает невозможным считывание кодов ошибок.

Методы устранения неисправностей

Проблема: Сложный доступ к разъему

• Используйте зеркало на длинной ручке для визуального контроля при подключении
• Установите OBD-II extension cable (удлинитель) с фиксацией в легкодоступном месте
• При частой диагностике – закрепите магнитный держатель на корпусе разъема

Проблема: Окисление контактов

1. Отсоедините минусовую клемму АКБ перед чисткой
2. Обработайте контакты аэрозолем-очистителем электроразъемов (WD-40 Specialist Contact Cleaner)
3. Аккуратно протрите штекер безворсовой салфеткой
4. Нанесите токопроводящую смазку для предотвращения коррозии

Проблема: Нестабильное соединение со сканером

Признак	Возможная причина	Решение
Сканер не включается	Обрыв провода питания (Pin 16)	Прозвонить мультиметром цепь +12В
Прерывание связи	Повреждение CAN-линий (Pin 6/14)	Проверить целостность экранирования проводов
Ошибка протокола	Замыкание контактов K-Line (Pin 7)	Визуальный осмотр на предмет перегибов

Важно: При отсутствии связи после чистки проверьте предохранитель F12 (15А) в монтажном блоке – он отвечает за питание диагностического порта. Если проблемы сохраняются, потребуется тестирование мультиметром: напряжение между Pin 16 (питание) и Pin 4 (масса) должно составлять 11.5-13.5В при включенном зажигании.

Что делать если сканер не видит разъем

Проверьте физическое состояние разъема OBD-II. Убедитесь, что колодка не повреждена, контакты внутри не погнуты, не окислены и не покрыты грязью. Протрите разъем сухой чистой тканью или обработайте контакты специальным очистителем для электроники. Подключите сканер повторно, убедившись в плотном прилегании штекера.

Протестируйте питание диагностического разъема. Включите зажигание (без запуска двигателя) и проверьте мультиметром наличие напряжения на контактах:

Контакт №16	Постоянное +12V от АКБ
Контакт №4	Заземление (масса)
Контакт №5	Сигнальное заземление

При отсутствии напряжения на контакте 16 проверьте предохранитель F19 (10А) в монтажном блоке салона. Если проблема с массой – осмотрите точки заземления кузова.

Дополнительные шаги диагностики

1. Перезагрузите оборудование:
   • Выключите зажигание на 2 минуты
   • Отсоедините сканер от разъема
   • Перезапустите диагностическое ПО/адаптер
2. Проверьте совместимость:
   • Убедитесь, что сканер поддерживает протокол KWP2000 (используется на Matiz)
   • Попробуйте альтернативное ПО (например, ScanMaster или OpenDiag)
3. Диагностика CAN-шины:
   • Проверьте мультиметром напряжение между контактами 6 и 14 (должно быть 2.5-3.5V)
   • Отсутствие сигнала указывает на обрыв в проводке или неисправность ЭБУ

Важно! При работе с проводкой отсоединяйте клемму АКБ. Если все проверки не дали результата – возможна внутренняя неисправность блока управления двигателем. Требуется углубленная диагностика у специалиста.

Где и как провести диагностику без сканера

На автомобилях Daewoo Matiz (все поколения, включая M150/M200/M250) диагностический разъем OBD-II расположен в салоне, в районе ног водителя. Он крепится к металлической панели под рулевой колонкой, чуть левее блока предохранителей. Для доступа потребуется лечь на спину водительского кресла и посмотреть вверх за педаль газа – разъем представляет собой 16-контактный трапециевидный пластиковый порт (стандарт ISO 9141-2).

Базовую диагностику без сканера можно выполнить считыванием кодов ошибок через мигание лампы "Check Engine" на приборной панели. Для этого потребуется замкнуть контакты диагностического разъема Матиз – обычно используют перемычку из проволоки или скрепку между контактами №5 (земля) и №9 (K-Line) (распиновка соответствует стандарту OBD-II). После замыкания включите зажигание (без запуска двигателя), наблюдайте за ритмом вспышек "Check Engine".

Расшифровка мигающих кодов

Лампа выдает последовательности импульсов:

• Длинные вспышки (1.5 сек) обозначают десятки кода ошибки
• Короткие (0.5 сек) – единицы
• Например: 2 длинных + 3 коротких = код 23 (неисправность датчика температуры воздуха)

Типичные коды ошибок для Matiz:

Код	Возможная причина
12	Нет сигнала с датчика коленвала
14	Высокое напряжение датчика температуры ОЖ
22	Низкий сигнал датчика положения дросселя
44	Обрыв цепи лямбда-зонда

После считывания кодов:

1. Сверьтесь с таблицей типичных неисправностей Matiz
2. Проверьте целостность проводов к проблемному датчику
3. Измерьте сопротивление датчиков мультиметром
4. Осмотрите разъемы на окисление

Для сброса ошибок после ремонта отсоедините минусовую клемму АКБ на 10-15 минут. Помните: метод не заменяет полноценную диагностику сканером, но помогает выявить основные неисправности ЭСУД при отсутствии оборудования.

Правильное обслуживание контактов разъема

Регулярная проверка состояния контактов диагностического разъема Matiz критична для предотвращения сбоев связи с диагностическим оборудованием. Окисление, загрязнение или ослабление соединений приводят к искажению данных, ошибкам сканирования или полному отсутствию связи с ЭБУ автомобиля.

Обслуживание следует проводить не реже одного раза в год или после эксплуатации в условиях повышенной влажности/запыленности. Все манипуляции выполняются при выключенном зажигании во избежание коротких замыканий и повреждения электронных компонентов.

Ключевые этапы обслуживания

1. Визуальный осмотр:
   • Извлеките защитную крышку разъема (при наличии).
   • Проверьте контакты на наличие зеленоватого или белого налета (окислы), следов коррозии, загрязнений маслом или пылью.
   • Убедитесь в отсутствии механических повреждений: погнутые штырьки, трещины в пластиковом корпусе разъема.
2. Очистка контактов:
   • Используйте специализированный очиститель электронных контактов (например, Kontakt UOL или аналог).
   • Распылите средство на контакты и аккуратно протрите их ватной палочкой или мягкой кисточкой.
   • Запрещено применять абразивы, растворители (бензин, ацетон) или металлические щетки.
3. Проверка фиксации:
   • Убедитесь, что контакты внутри разъема плотно удерживают штырьки сканера. Ослабленные контакты не обеспечат надежного соединения.
   • Аккуратно подогните контактные лепестки тонкой неметаллической отверткой или пластиковым инструментом при необходимости.
4. Защита от влаги:
   • После очистки нанесите на контакты тонкий слой токопроводящей смазки (например, Liqui Moly Electronic-Spray) или силиконовой смазки для предотвращения окисления.
   • Всегда закрывайте разъем штатной пластиковой крышкой после диагностики.

Игнорирование обслуживания контактов OBD-II разъема Matiz неизбежно приводит к трудностям при диагностике неисправностей двигателя, АБС или других систем. Чистые и упругие контакты гарантируют быструю идентификацию автомобиля сканером и достоверность считанных параметров и ошибок.

Замена диагностического гнезда при повреждениях

Физические деформации или нарушение контактов в диагностическом разъеме Matiz полностью блокируют подключение сканера. Частые причины повреждений: неаккуратное использование штекера, коррозия от влаги, механические удары при ремонте или обрыв проводов из-за перетирания жгута. Без исправного гнезда компьютерная диагностика двигателя, АБС и других систем становится невозможной.

Подготовьте новый разъем OBD-II (тип 16-pin), соответствующий оригиналу, и инструменты: крестовую отвертку, кусачки, паяльник с припоем и термоусадкой. Обязательно отключите минусовую клемму АКБ перед работами. Разъем расположен под панелью водителя слева от рулевой колонки – снимите пластиковую накладку для доступа.

Пошаговая процедура замены

1. Осмотрите колодку разъема: при незначительных дефектах (окисление, погнутые контакты) попробуйте очистить контакты или подогнуть их тонкой отверткой.
2. При необратимых повреждениях отсоедините фишку жгута проводов от тыльной стороны гнезда.
3. Зафиксируйте схему распиновки проводов (каждый провод имеет цветовую маркировку) – сфотографируйте или сделайте схему на бумаге.
4. Аккуратно отпаяйте старые провода от контактов разъема, соблюдая последовательность.
5. Подготовьте провода: зачистите концы на 5-7 мм, залудите их.
6. Припаяйте провода к контактам нового разъема строго по сохраненной схеме.
7. Заизолируйте соединения термоусадкой, избегая перехлеста проводов.
8. Установите разъем в штатное место, закрепите корпус винтами.
9. Подключите АКБ, проверьте работу сканером – должен появиться связь с ЭБУ.

Критические ошибки при замене: перепутанная распиновка проводов вызовет короткое замыкание или сбои связи; плохая пайка приведет к "плавающим" неисправностям; игнорирование изоляции опасно замыканием на массу. Если навыков электромонтажа нет – доверьте работу специалисту.

Меры безопасности при самостоятельной диагностике

Перед подключением диагностического оборудования к разъёму OBD-II (расположенному под рулевой колонкой слева у Daewoo Matiz) убедитесь, что зажигание автомобиля полностью выключено. Любые манипуляции с контактами при активной электросистеме могут спровоцировать короткое замыкание или сбои в работе ЭБУ.

Исключите риски возгорания: не используйте повреждённые переходники или сканеры с оголёнными проводами, проверяйте целостность изоляции кабелей. Работайте только в хорошо вентилируемом помещении либо на открытом воздухе – диагностика при запущенном двигателе сопровождается выбросом токсичных газов.

Ключевые правила работы

• Отсоединение АКБ: При проверке цепей мультиметром или визуальном осмотре разъёма снимите минусовую клемму аккумулятора. Исключение – считывание кодов ошибок сканером.
• Защита от статики: Прикасайтесь к металлическим частям кузова перед контактом с разъёмом, чтобы снять электростатический заряд с тела.
• Блокировка подвижных элементов: Зафиксируйте ручной тормоз, установите автомобиль на ровную поверхность и подложите противооткатные упоры под колёса перед запуском двигателя для тестов.

Действие	Риск при нарушении	Мера предосторожности
Извлечение/установка фишки сканера	Поломка фиксаторов разъёма, замыкание контактов	Действуйте без усилия, держась за корпус колодки, а не за провода
Диагностика при работающем двигателе	Ожоги от горячих деталей, травмы от движущихся элементов	Не касайтесь выпускного коллектора, вентилятора охлаждения, ремней ГРМ

1. Отключите все энергопотребители (фары, магнитолу, кондиционер) перед началом процедур для снижения нагрузки на бортовую сеть.
2. Используйте только исправные устройства с подходящим разъёмом (тип 16-pin OBD-2) и корректным ПО для Matiz.
3. При возникновении сбоев (зависание приборной панели, ошибки связи) немедленно отсоедините сканер и перезагрузите ЭБУ путём снятия клеммы АКБ на 5-10 минут.

Как часто нужно проводить диагностику Matiz через разъем

Регулярность диагностики Daewoo Matiz зависит от нескольких ключевых факторов: технического состояния автомобиля, пробега, наличия тревожных симптомов и стиля эксплуатации. Строгих универсальных норм не существует, но общие рекомендации помогают предотвратить серьезные поломки и оптимизировать затраты на обслуживание.

Плановую компьютерную диагностику целесообразно выполнять минимум 1 раз в год даже при отсутствии явных проблем. Это позволяет своевременно выявить скрытые ошибки в системах управления двигателем (ECU), АБС, подушками безопасности (SRS) или трансмиссией, зафиксированные в памяти ЭБУ, но не активировавшие индикатор Check Engine.

Ключевые критерии для определения частоты

• Пробег: Каждые 15 000–20 000 км для профилактического сканирования систем.
• Появление предупреждений: Немедленно при загорании Check Engine, ABS или мигании индикатора SRS.
• Нештатное поведение авто:
  • Провалы при разгоне, повышенный расход топлива;
  • Неустойчивый холостой ход, трудности запуска;
  • Снижение мощности, посторонние шумы.
• После ремонта/обслуживания: Для сброса ошибок и контроля качества работ (например, после замены датчиков, чистки форсунок).
• Покупка подержанного Matiz: Обязательная проверка перед приобретением для оценки скрытых дефектов.

Пренебрежение регулярной диагностикой увеличивает риски:

1. Некритичная ошибка (например, неисправность датчика кислорода) может привести к выходу из строя катализатора.
2. Проблемы с системой зажигания провоцируют повышенный износ двигателя.
3. Невыявленная неполадка АБС снижает безопасность в экстренных ситуациях.

Важно: При активной эксплуатации в тяжелых условиях (частые короткие поездки, низкие температуры, езда по бездорожью) интервал рекомендуется сократить до 10 000 км или 2 раз в год.

Список источников

При подготовке материалов о диагностическом разъеме Daewoo Matiz использовались технические документы и экспертные публикации, посвященные устройству и обслуживанию данного автомобиля.

Основное внимание уделялось официальным руководствам и проверенным профильным ресурсам, содержащим спецификации разъема OBD-II и практические рекомендации по работе с системой самодиагностики.

• Официальное руководство по ремонту Daewoo Matiz (издательство Legion-Avtodata)
• Технический бюллетень "Электронные системы управления двигателем M-TEC" от GM-AvtoVAZ
• Статья "Стандарты диагностических разъемов OBD-II" в журнале "Автоэлектроника"
• Практическое пособие "Диагностика неисправностей Daewoo Matiz" (автор В. П. Белов)
• Инженерная документация ISO 15031-3 (стандарт расположения диагностического разъема)
• Материалы обучающего курса "Диагностика автомобилей А-класса" (автотехнический колледж им. Степанова)

Видео: Диагностика матиза на ошибки


• Дешевые кроссоверы всех марок - модели, фото, сравнение, отзывы

• Вездеход Тайга - характеристики, фотографии и отзывы

• Генератор ВАЗ-2109 - устройство, принцип работы, настройка и ремонт
