Генератор ВАЗ-2109 - устройство, принцип работы, настройка и ремонт

Статья обновлена: 18.08.2025

Генератор – критически важный узел электросистемы автомобиля ВАЗ-2109. Он обеспечивает питание всех потребителей энергии и зарядку аккумуляторной батареи при работающем двигателе.

Статья детально рассматривает устройство, принцип преобразования механической энергии в электрическую, методы диагностики неисправностей, настройку выходного напряжения и ремонт генератора ВАЗ-2109 собственными силами.

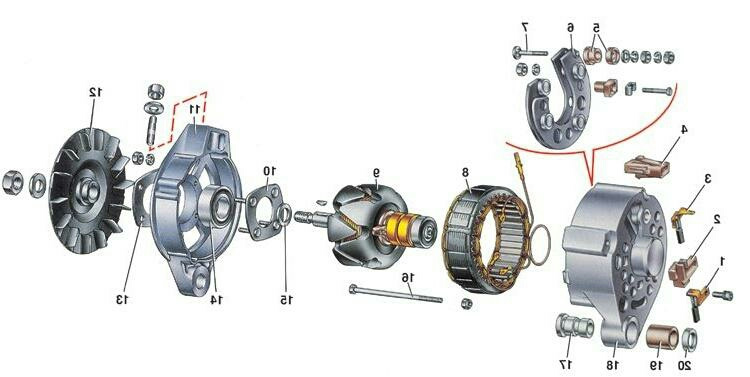

Принцип преобразования механической энергии в электрическую

Вращение коленчатого вала двигателя передаётся через ременную передачу на шкив генератора, приводя в движение ротор – центральный вращающийся узел. На валу ротора закреплены два стальных клювообразных полюса, между которыми размещена обмотка возбуждения. При подаче начального напряжения через щёточный узел эта обмотка создаёт электромагнитное поле.

Вращающееся магнитное поле ротора пересекает статор – неподвижный кольцевой компонент с тремя медными обмотками, уложенными в пазах. Согласно закону электромагнитной индукции Фарадея, переменное магнитное поле индуцирует в обмотках статора переменный трехфазный электрический ток.

Ключевые этапы преобразования

Передача вращения: Ремень привода передаёт крутящий момент от двигателя к шкиву генератора (соотношение ~1:2).
Генерация магнитного поля: Ток через щётки и контактные кольца питает обмотку возбуждения ротора, превращая его в электромагнит.
Индукция ЭДС: Вращающееся магнитное поле ротора наводит в статорных обмотках переменную электродвижущую силу (ЭДС).

Компонент	Функция в преобразовании
Ротор	Создаёт подвижное магнитное поле при вращении
Статор	Преобразует магнитный поток в переменный ток
Диодный мост	Выпрямляет трёхфазный переменный ток в постоянный

Полученный переменный ток поступает в диодный мост, где шесть силовых диодов преобразуют его в постоянный ток для питания бортовой сети и зарядки АКБ. Регулятор напряжения корректирует силу тока в обмотке возбуждения, стабилизируя выходное напряжение в диапазоне 13.6–14.7 В независимо от частоты вращения ротора.

Демонтаж генератора с двигателя ВАЗ-2109: пошаговая процедура

Перед началом работ подготовьте необходимый инструмент: ключи на 8, 10, 13, 17, 19 мм, монтировку или монтажную лопатку, отвертку. Убедитесь в отключении минусовой клеммы аккумулятора для предотвращения короткого замыкания.

Автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом. При работе на смотровой яме или подъемнике соблюдайте меры безопасности – используйте противооткатные упоры под колеса.

Последовательность выполнения работ

Снимите защитный резиновый колпачок с клеммы "В+" генератора (толстый провод).
Отсоедините питающие провода:
- Ключом на 10 мм ослабьте гайку на шпильке клеммы "В+"
- Снимите силовой провод от аккумулятора и провод от регулятора напряжения
- Отожмите фиксатор и отсоедините колодку с тонкими проводами
Ослабьте натяжение ремня:
- Ключом на 17 мм ослабьте гайку крепления генератора к натяжной планке
- Ключом на 13 мм ослабьте нижнюю крепежную гайку
- Поверните регулировочный болт против часовой стрелки для ослабления ремня
Снимите приводной ремень со шкива генератора, провернув его рукой.
Открутите крепежные элементы:
- Полностью выкрутите гайку натяжной планки (верхнее крепление)
- Демонтируйте планку вместе с кронштейном
- Выкрутите нижнюю крепежную гайку и шайбу
Извлеките генератор:
- Отведите агрегат вперед по направлению к радиатору
- Выведите нижнюю крепежную проушину из паза кронштейна
- Аккуратно извлеките генератор вверх через моторный отсек

Важные замечания: При затрудненном снятии нижнего крепления аккуратно постучите монтировкой по кронштейну. Проверьте состояние посадочных мест и крепежных пазов перед установкой нового или отремонтированного генератора.

Рекомендуется очистить контакты проводов и клемм перед повторной установкой. Сохраните все демонтированные крепежные элементы – болты, гайки и шайбы должны быть использованы повторно.

Диагностика неисправностей мультиметром: проверка обмоток и диодов

Для диагностики обмоток генератора ВАЗ-2109 мультиметр переключают в режим измерения сопротивления (Ω). Статор демонтируют с генератора, после чего проверяют целостность трех обмоток, попарно касаясь щупами выводов фаз. Нормальное сопротивление между любыми выводами должно составлять 0,2-0,5 Ом. Бесконечное сопротивление указывает на обрыв, близкое к нулю – на межвитковое замыкание.

Обязательно проверяется изоляция обмоток относительно корпуса. Один щуп фиксируют на металлическом статоре, другим поочередно касаются выводов обмоток. Любое показание сопротивления (кроме бесконечности) свидетельствует о пробое изоляции на массу. Для роторной обмотки (обмотки возбуждения) щупы прикладывают к контактным кольцам: норма 2-5 Ом. Сопротивление свыше 10 Ом говорит об обрыве, ниже 2 Ом – о коротком замыкании.

Проверка диодного моста

Диагностику диодов проводят в режиме прозвонки диодов или измерения сопротивления. Диодный мост должен быть отсоединен от статора. Последовательность действий:

Проверка прямого включения: Красный щуп на вывод диода "+", черный – на пластину крепления. Исправный диод показывает 400-700 мВ (или низкое сопротивление).
Проверка обратного включения: Меняют щупы местами. Исправный диод показывает бесконечность (OL).
Проверка отрицательных диодов: Черный щуп на "-" моста, красный – на пластину крепления. В прямом включении – падение напряжения, в обратном – бесконечность.
Проверка дополнительных диодов: Методика аналогична, проверяются диоды на отдельной пластине, подключенной к выводу "D" (обмотка возбуждения).

Типичные неисправности диодов:

Пробитый диод – проводит ток в обоих направлениях (показывает низкое сопротивление/звуковой сигнал в обоих тестах).
Обрыв диода – не проводит ток ни в одном направлении (бесконечное сопротивление в прямом включении).

Дополнительно проверяется отсутствие пробоя между пластинами диодного моста и его теплоотводом. Щупы устанавливают между любой пластиной и корпусом моста – исправная изоляция покажет бесконечное сопротивление.

Замена щеточного узла и регулировка силы прижима пружин

Перед заменой щеточного узла отсоедините минусовую клемму аккумулятора и снимите защитный кожух генератора. Демонтируйте регулятор напряжения, открутив крепежные гайки и отсоединив электрический разъем. Аккуратно извлеките изношенный щеточный узел, обращая внимание на состояние контактных колец и длину щеток – критичный износ наступает при остаточной длине менее 5 мм.

Установите новый щеточный узел, совместив крепежные выступы с пазами на корпусе регулятора. Проверьте свободный ход щеток в направляющих – они должны перемещаться без заеданий. Подключите разъем регулятора, установите его на генератор и затяните крепеж с моментом 4-6 Н∙м. Соберите кожух и подключите АКБ.

Регулировка прижима пружин

Сила прижима щеток регулируется подгибанием пружин на щеткодержателе. Оптимальное усилие – 3.5-4.5 Н на каждую щетку. Контролируйте параметры:

Длина пружины в свободном состоянии	32-34 мм
Прогиб пружины под нагрузкой 4 Н	8-10 мм
Разница усилий между щетками	не более 0.5 Н

Проверьте работоспособность генератора после сборки:

Запустите двигатель и измерьте напряжение на АКБ при средних оборотах – должно быть 13.8-14.5 В
Включите фары и печку – просадка напряжения не должна превышать 0.7 В
Проконтролируйте отсутствие искрения щеток при резком изменении нагрузки

Ремонт или замена подшипников ротора генератора ВАЗ-2109 своими руками

Износ подшипников ротора – распространённая неисправность генератора, проявляющаяся гудением или воем при работе двигателя. Своевременная замена предотвратит заклинивание вала и повреждение обмоток статора.

Для работ потребуются: съёмник стопорных колец, съёмник подшипников, молоток, тиски, новая пара подшипников (передний № 6302 и задний № 6202), чистая ветошь. Обязательно обесточьте бортовую сеть, отсоединив минусовую клемму АКБ.

Последовательность замены подшипников

Демонтаж генератора: Ослабьте гайку натяжного болта, снимите приводной ремень. Отсоедините колодку проводов и силовой кабель. Выкрутите крепёжные болты, извлеките генератор из подкапотного пространства.
Разборка:
- Снимите задний пластиковый кожух, отжав фиксаторы.
- Выкрутите 4 болта стяжки корпуса, аккуратно разъедините переднюю и заднюю крышки.
- Извлеките ротор из передней крышки, предварительно отметив маркером положение статорной обмотки относительно корпуса.
Выпрессовка старых подшипников:
- Передний подшипник: Снимите стопорное кольцо на валу ротора съёмником. Выбейте подшипник лёгкими ударами молотка через оправку, направляя усилие на внутреннюю обойму.
- Задний подшипник: Выпрессуйте его из задней крышки съёмником или оправкой подходящего диаметра, избегая перекоса.

Тип подшипника	Номер	Особенности установки
Передний (со стороны шкива)	6302	Фиксируется стопорным кольцом на валу
Задний (со стороны контактных колец)	6202	Запрессовывается в крышку с натягом

Монтаж новых подшипников:
- Очистите посадочные места от грязи и заусенцев.
- Нагрейте переднюю крышку в горячей воде (80-90°C) для расширения посадочного гнезда. Вставьте задний подшипник 6202 до упора плоской стороной наружу.
- Наденьте передний подшипник 6302 на вал ротора. Аккуратно осадите его ударами через оправку, затем зафиксируйте стопорным кольцом.
Сборка и установка: Совместите метки на статоре и корпусе. Стяните крышки болтами. Проверните ротор рукой – вращение должно быть плавным, без заеданий. Установите генератор на двигатель в обратном порядке, отрегулируйте натяжение ремня.

Важно: Не допускайте ударных нагрузок на ротор при демонтаже. При сильном износе посадочных мест в крышках потребуется замена корпуса генератора. Используйте только подшипники закрытого типа (с металлическими заглушками).

Проверка и регулировка напряжения на выходе генератора

Для проверки выходного напряжения генератора ВАЗ-2109 потребуется мультиметр, переключенный в режим измерения постоянного напряжения (диапазон 0–20 В). Заведите двигатель автомобиля, прогрейте его до рабочей температуры (80–90°C). Отключите все мощные потребители энергии (фары, печку, аудиосистему).

Подключите красный щуп мультиметра к выводу «B+» генератора (основная клемма с толстым проводом), чёрный щуп – к неокрашенной металлической части кузова или «массе» аккумулятора. Увеличьте обороты двигателя до 2500–3000 об/мин. Зафиксируйте показания прибора при стабильной работе мотора.

Анализ результатов и регулировка

Нормативные значения: Напряжение должно находиться в диапазоне 13.8–14.5 В. Отклонения указывают на неисправности:

Слишком высокое напряжение (>14.8 В): Перезаряд аккумулятора. Причина – неисправность регулятора напряжения или плохой контакт в цепи «массы» генератора.
Слишком низкое напряжение (<13.5 В): Недозаряд аккумулятора. Возможные причины – износ щёток, пробой диодов выпрямительного моста, ослабление натяжения ремня генератора, дефект обмоток.

Процедура регулировки: Если напряжение не соответствует норме, выполните следующие действия:

Заглушите двигатель и проверьте натяжение приводного ремня (прогиб 10–15 мм при усилии 10 кгс).
Очистите контакты на клемме «B+» генератора и проводе «массы» (крепление к кузову).
Снимите регулятор напряжения (расположен на задней крышке генератора). Проверьте длину щёток (минимум 5 мм), замените регулятор при износе или дефектах.
После замены/очистки повторите замер напряжения. Если показания не нормализовались, требуется диагностика диодного моста и статора.

Параметр	Норма	Действие при отклонении
Напряжение (2500–3000 об/мин)	13.8–14.5 В	Проверка ремня, контактов, регулятора
Прогиб ремня (усилие 10 кгс)	10–15 мм	Регулировка натяжения
Длина щёток регулятора	>5 мм	Замена регулятора

Устранение типичных неполадок: перезаряд, недозаряд АКБ

Некорректная зарядка аккумуляторной батареи генератором ВАЗ-2109 приводит к серьёзным последствиям: перезаряд вызывает выкипание электролита и разрушение пластин, а недозаряд ведёт к хроническому недостатку энергии для запуска двигателя и систем автомобиля. Обе ситуации требуют немедленной диагностики и устранения неисправностей в цепи генератора.

Основными причинами отклонений напряжения от нормы (13.6–14.7 В) обычно являются неполадки регулятора напряжения, износ щёток, окисление контактов или пробой диодов выпрямительного моста. Проверку начинают с измерения напряжения на клеммах АКБ при работающем двигателе (2000–2500 об/мин) с включённым светом фар.

Перезаряд АКБ (напряжение выше 14.7 В)

Признаки: кипение электролита, белый налёт на клеммах, едкий запах, быстрый выход АКБ из строя.

Возможные причины:

Неисправность регулятора напряжения (заклинивание, нарушение контактов)
Короткое замыкание в цепи возбуждения генератора
Коррозия или плохой контакт "массы" регулятора на кузове

Способы устранения:

Проверить и зачистить контакт регулятора напряжения с кузовом
Заменить регулятор напряжения в сборе со щёткодержателем
Продиагностировать цепь возбуждения на предмет КЗ мультиметром

Недозаряд АКБ (напряжение ниже 13.6 В)

Признаки: тусклый свет фар, затруднённый запуск двигателя, сигнал контрольной лампы на панели приборов.

Возможные причины:

Износ щёток генератора или их залипание в держателе
Пробой диодов выпрямительного моста
Обрыв или межвитковое замыкание обмоток статора/ротора
Ослабление или повреждение ремня привода генератора
Окисление клемм АКБ или контактов на генераторе

Способы устранения:

Проверить натяжение и целостность приводного ремня
Очистить клеммы АКБ и контактные шпильки генератора
Заменить изношенные щётки или регулятор напряжения целиком
Прозвонить диодный мост мультиметром (сопротивление в прямом/обратном направлении)
Проверить сопротивление обмоток (статор: 0.2–0.3 Ом, ротор: 2–5 Ом)

Сборка и установка генератора после обслуживания

Перед сборкой убедитесь в чистоте всех деталей и отсутствии повреждений на контактных кольцах ротора, подшипниках и статорной обмотке. Смажьте подшипники специальной термостойкой смазкой (например, Литол-24), заполнив полости на 2/3 объёма – переизбыток приведет к выдавливанию на щётки и коллектор.

Последовательно установите передний подшипник в крышку со стороны шкива, запрессовав его до упора. Наденьте шайбу на вал ротора, затем аккуратно вставьте ротор в переднюю крышку, совместив выступы обмотки с прорезями крышки. Совместите заднюю крышку со статором, предварительно вставив в неё задний подшипник и диодный мост, соблюдая метки позиционирования.

Ключевые этапы сборки

Стяните крышки длинными болтами через статор, равномерно затягивая гайки крест-накрест (момент затяжки: 4-6 Н·м).
Установите щёточный узел, зафиксировав его винтами. Убедитесь в свободном перемещении щёток в держателе.
Наденьте и закрепите шкив гайкой (момент затяжки: 35-50 Н·м), заблокировав ротор от проворачивания через отверстие в валу.

Монтаж на двигатель:

Наденьте приводной ремень на шкив генератора после его крепления на кронштейне.
Закрепите нижний крепёжный кронштейн генератора болтом через проушины.
Установите верхнюю регулировочную планку, наживите гайку.
Подключите провода:
- Толстый провод "B+" (30) к плюсовой клемме АКБ через массу кузова.
- Колодку с тонкими проводами к разъёму "D" (обычно коричневый/чёрный).

Регулировка натяжения ремня: Отверните гайку верхней планки. Нажмите на корпус генератора монтировкой для создания натяга. Проверьте прогиб ремня (10-15 мм при усилии 10 кгс посередине между шкивами). Затяните гайку планки (момент: 15-20 Н·м). Запустите двигатель, убедитесь в отсутствии свиста ремня и посторонних шумов от генератора.

Параметр	Значение
Момент затяжки шкива	35-50 Н·м
Прогиб ремня (новая/б/у)	10-12 мм / 14-17 мм
Напряжение на АКБ (холостой ход)	13.8–14.5 В

Контрольная диагностика работоспособности после ремонта

После завершения ремонтных операций или замены компонентов генератора ВАЗ-2109 обязательна комплексная проверка его работоспособности и соответствия параметров техническим требованиям. Это исключает повторные поломки, гарантирует стабильную зарядку аккумулятора и корректную работу бортовой сети автомобиля при различных режимах эксплуатации.

Диагностика проводится на установленном на двигатель генераторе с подключенной штатной электропроводкой. Используется мультиметр (вольтметр) и, при необходимости, нагрузочная вилка. Замеры выполняются на клеммах аккумуляторной батареи при работающем двигателе, что позволяет оценить работу генератора в составе системы электроснабжения.

Порядок и ключевые параметры проверки

Контроль осуществляется в следующей последовательности:

Напряжение холостого хода: Запустите двигатель, не включая мощных потребителей (фары, печка, обогрев). На прогретом двигателе (~2000-2500 об/мин) напряжение на клеммах АКБ должно составлять 13.8–14.5 В.
Напряжение под нагрузкой: Включите максимальную нагрузку (дальний свет фар, обогрев заднего стекла, вентилятор печки на высокую скорость). Напряжение на АКБ (при тех же оборотах) должно стабильно удерживаться в пределах 13.5–14.2 В. Просадка ниже 13.2 В свидетельствует о недозаряде.
Проверка тока отдачи: С помощью амперметра (или клещей) измерьте ток, выдаваемый генератором в сеть при включенной максимальной нагрузке и оборотах двигателя ~3500-4000 об/мин. Значение должно приближаться к номинальному току генератора (≈55-60А для ВАЗ-2109). Значительное отклонение в меньшую сторону указывает на неисправность.
Проверка на "пробой" диодов: Заглушите двигатель. Переключите мультиметр в режим вольтметра переменного тока (ACV). Запустите двигатель (~2000 об/мин), включите несколько потребителей. Измерьте напряжение переменного тока на клеммах АКБ. Значение не должно превышать 0.5 В. Более высокое значение ACV указывает на пробой диодов выпрямительного моста.
Визуальный и слуховой контроль: Прослушайте генератор на всех режимах работы. Отсутствие посторонних шумов (вой, свист, скрежет) обязательно. Визуально убедитесь в отсутствии искрения щеточного узла и перегрева корпуса генератора после 10-15 минут работы под нагрузкой.

Критерии успешной диагностики:

Напряжение в пределах нормы на всех режимах.
Отсутствие просадок напряжения при включении нагрузки.
Отсутствие переменной составляющей напряжения (ACV) на выходе.
Отсутствие посторонних шумов и перегрева.
Стабильная работа системы зарядки на всех оборотах двигателя.
