Диагностический разъем ВАЗ 2115 - расположение, распиновка, как проверить, ошибки

Статья обновлена: 18.08.2025

Диагностический разъем автомобиля ВАЗ 2115 – ключевой элемент для выявления неисправностей электронных систем. Без корректного доступа к нему самостоятельная или профессиональная диагностика двигателя, АБС и других блоков управления невозможна.

Знание точного месторасположения колодки, понимание ее распиновки и особенностей подключения сканеров позволяет эффективно проводить процедуру считывания ошибок. Расшифровка полученных кодов – первый шаг к точному определению неисправности.

В данной статье подробно рассматривается расположение диагностического разъема на ВАЗ 2115, его распиновка, нюансы подключения оборудования, а также приводится расшифровка распространенных кодов ошибок и базовые рекомендации по устранению выявленных проблем.

Значение диагностического разъёма в современном автосервисе

Диагностический разъём служит критически важным интерфейсом между электронными блоками управления (ЭБУ) автомобиля и специализированным оборудованием. Он обеспечивает прямой доступ к данным всех систем: двигателя, трансмиссии, ABS, SRS и других, заменяя ручную проверку гипотезами и трудоёмкие методы поиска неисправностей.

Без этого интерфейса точная диагностика современных автомобилей с их сложной сетевой архитектурой (CAN, LIN) была бы практически невозможна. Разъём позволяет мгновенно получать актуальные параметры работы в реальном времени, фиксировать отклонения и считывать сохранённые коды ошибок, заложенные производителем.

Ключевые аспекты влияния на автосервис

Скорость и точность: Сокращение времени диагностики на 70-90% за счёт автоматизированного сбора данных вместо механических проверок.
Комплексный анализ: Одновременный мониторинг взаимосвязанных систем (например, влияние датчика кислорода на топливоподачу и катализатор).
Проактивное обслуживание: Выявление скрытых неисправностей до их перерастания в критический отказ (анализ стоп-кадров параметров при возникновении ошибки).
Унификация процессов: Стандартизация OBD-II (с 2001 г. для бензиновых, с 2004 для дизельных авто в РФ) позволяет использовать одно оборудование для разных марок.

Экономический эффект для сервиса выражается в снижении трудозатрат, минимизации ошибочных замен узлов "вслепую" и повышении доверия клиентов. Для владельца автомобиля это означает снижение стоимости ремонта благодаря точному определению неисправного элемента и возможность контролировать состояние машины через простые OBD-сканеры.

Параметр	Без диагностики	С использованием разъёма
Время поиска причины	Часы/дни	Минуты
Точность определения	~40-60%	95-99%
Риск замены исправных деталей	Высокий	Минимальный

Развитие технологий (мобильные сканеры, облачные базы данных, адаптация под EOBD, JOBD) превратило разъём в центральный элемент "умного" ремонта. Современные СТО интегрируют его данные в цифровые отчёты с графиками параметров и автоматической расшифровкой кодов, что формирует прозрачность для клиента и юридическую защищённость сервиса.

Необходимость диагностики при неисправностях ВАЗ 2115

Современные автомобили ВАЗ 2115 оснащены электронными системами управления двигателем (ЭСУД), которые постоянно контролируют работу узлов с помощью датчиков. При возникновении сбоев ЭБУ фиксирует ошибки в памяти, но часто ограничивается лишь зажиганием лампы "Check Engine" без детализации проблемы. Визуальный осмотр или замена компонентов наугад в таких случаях неэффективны и могут привести к лишним затратам.

Своевременная компьютерная диагностика через колодку OBD-II позволяет точно определить причину неполадки. Она выявляет скрытые дефекты, не проявляющиеся явно (например, неоптимальное смесеобразование или пропуски зажигания), предотвращает усугубление поломки и помогает провести точечный ремонт. Игнорирование диагностики при устойчивом горении "Check Engine", потере мощности, повышенном расходе топлива или неустойчивой работе мотора рискует обернуться серьезными повреждениями.

Ключевые задачи диагностики

Точное определение кода ошибки из памяти ЭБУ вместо предположений
Контроль текущих параметров работы двигателя в реальном времени
Выявление сбоев датчиков (ДПКВ, ДМРВ, ДПДЗ, ДК и др.)
Проверка исполнительных механизмов (форсунки, катушка зажигания)

Симптом	Возможные причины	Роль диагностики
Горит "Check Engine"	Более 20 вариантов ошибок	Расшифровка кода неисправности
Двигатель глохнет	Неисправность РХХ, ДПДЗ, ДМРВ	Проверка показаний датчиков
Увеличенный расход топлива	Некорректные показания ДК, ДТОЖ	Анализ топливных коррекций

После получения кодов ошибок и анализа параметров выполняются проверки цепей датчиков, контактов в колодках, измерение сопротивлений. Например, ошибка P0300 (пропуски зажигания) требует проверки свечей, ВВ-проводов и катушки, а P0172 (богатая смесь) – диагностики ДК, давления топлива и герметичности форсунок. Точное следование данным диагностики сокращает время ремонта и исключает замену исправных деталей.

Тип диагностического разъёма на ВАЗ 2115

Диагностический разъём на автомобилях ВАЗ 2115 относится к стандарту OBD-II (On-Board Diagnostics II), но имеет специфическую реализацию, характерную для российских моделей того периода. Несмотря на соответствие базовым принципам протокола, физическое исполнение и распиновка отличаются от распространённых международных вариантов типа ISO 15765-4 (CAN) или ISO 9141-2 (K-line).

Конструктивно разъём выполнен по стандарту K-line (ISO 9141-2) с поддержкой протокола EOBD (European On-Board Diagnostics), адаптированного под требования российского рынка. Он рассчитан на одностороннюю передачу данных через линию K и не поддерживает современные мультиплексные шины CAN, что ограничивает его совместимость с частью универсальных сканеров без переходников или специального ПО.

Ключевые характеристики разъёма

Форм-фактор: 16-контактный разъём типа OBD-II (стандартная трапециевидная форма).
Протокол связи: ISO 9141-2 (K-line) с поддержкой EOBD.
Расположение контактов: Нестандартная распиновка, отличающаяся от европейских/американских аналогов.
Напряжение питания: 12 В постоянного тока.

Распиновка разъёма

Контакт	Назначение	Примечание
1	L-line (не используется)	–
4	Земля (GND)	Корпус автомобиля
7	K-line (линия данных)	Основной канал диагностики
9	L-line (не используется)	–
12	Масса датчиков	Sensor Ground
15	L-line (не используется)	–
16	Плюс аккумулятора (+12В)	Постоянное питание

Для подключения сканеров (например, K-Line адаптеров) критичны контакты: 4 (GND), 7 (K-line) и 16 (+12V). Остальные контакты в большинстве диагностических сценариев не задействованы. Совместимость с оборудованием обеспечивается через переходники или специализированные программы (типа OpenDiag, SMS-Diagnostic), корректно интерпретирующие протокол EOBD/K-line.

Точное место установки разъёма диагностики под капотом

Диагностический разъём ВАЗ 2115 расположен в моторном отсеке на левой стороне (по направлению движения). Он закреплён на кронштейне, который приварен к кузову над главным тормозным цилиндром, вблизи вакуумного усилителя тормозов.

Конкретно разъём находится между бачком тормозной жидкости и корпусом воздушного фильтра. Чтобы его обнаружить, необходимо визуально осмотреть металлическую плоскость кузова (брандмауэр) непосредственно над тормозным цилиндром – колодка установлена вертикально, разъёмом вниз.

Уточняющие детали расположения:

Высота: На уровне верхней части вакуумного усилителя тормозов
Крепление: Жёстко зафиксирован на П-образном металлическом кронштейне
Ориентир: Рядом проходят тормозные трубки и жгут электропроводки

Поиск колодки диагностики возле вакуумного усилителя тормозов

На автомобилях ВАЗ 2115 ранних годов выпуска (примерно до 2004-2005 гг.) диагностический разъем OBD-II (K-Line) расположен в моторном отсеке, в непосредственной близости от вакуумного усилителя тормозов (ВУТ). Это характерное место для моделей с инжекторными двигателями до перехода на евростандарты.

Для обнаружения колодки необходимо открыть капот и визуально осмотреть пространство между задней стенкой моторного отсека (где расположена педальная группа в салоне) и вакуумным усилителем – крупным черным "блином" на стороне водителя. Колодка крепится на кронштейне или пластиковом держателе и обычно направлена разъемом вниз или в сторону двигателя.

Ключевые особенности расположения

Сторона: Водительская сторона моторного отсека (левая по ходу движения).
Ориентир: Вакуумный усилитель тормозов – основной ориентир. Колодка находится над ним, под ним или сбоку (чаще со стороны двигателя).
Крепление: Фиксируется на металлическом кронштейне, приваренном к кузову, или в пластиковом клипсованном держателе.
Внешний вид: Прямоугольная пластиковая колодка стандарта OBD-II (16-контактная, тип "мама"). Цвет обычно черный.
Защита: Может быть закрыта резиновой или пластиковой заглушкой для защиты контактов от грязи и влаги.

Важно: На более поздних ВАЗ 2115 (после ~2005 г., особенно с нормами Евро-3 и выше) диагностический разъем перенесен в салон. Он находится под панелью приборов со стороны водителя, рядом с блоком предохранителей или над педалью сцепления. Если колодка не найдена у ВУТ, следует искать ее именно там.

Визуальное описание диагностической колодки OBD-II

Диагностическая колодка OBD-II на ВАЗ 2115 представляет собой стандартизированный 16-контактный пластиковый разъём трапециевидной формы. Её корпус выполнен в чёрном цвете и имеет характерные пазы по бокам для надёжной фиксации штекера сканера. Визуально разъём легко отличить от других элементов проводки благодаря компактным размерам (примерно 4,5 см в ширину) и чёткой нумерации контактов, нанесённой непосредственно на корпус или рядом с ним.

Расположение контактов организовано в два параллельных ряда (по 8 контактов в каждом), при этом верхний ряд пронумерован от 1 до 8, а нижний – от 9 до 16. Центральные контакты (например, 7 и 15, отвечающие за CAN-шину) часто имеют более толстые выводы или помечены цветом для облегчения идентификации. Несмотря на унификацию стандарта OBD-II, важно учитывать, что распиновка конкретных линий (K-Line, CAN, питание) на отечественных автомобилях может отличаться от импортных.

Ключевые визуальные детали колодки OBD-II

Форма: Трапеция (широкая часть снизу, сужение кверху).
Цвет корпуса: Стандартный чёрный пластик.
Количество контактов: 16 штырьков (металлические, часто никелированные или позолоченные).
Расположение контактов: Два горизонтальных ряда (верхний: 1-8, нижний: 9-16).
Маркировка: Цифры рядом с каждым контактом (1-16).
Фиксация: Боковые пластиковые защёлки для штекера сканера.
Особые метки: Возможное выделение контактов CAN (7, 15) цветом или толщиной.

Контакт	Назначение (ВАЗ 2115)	Примечание
4	Земля (GND)	Корпусная "масса"
5	Сигнальная земля (SGND)	Для цифровых сигналов
7	K-Line (ISO 9141-2)	Основная диагностическая линия
15	L-Line (ISO 9141-2)	Резервная/вспомогательная линия
16	Плюс аккумулятора (+12В)	Питание сканера

Важно: На моделях ВАЗ 2115 с более поздним годом выпуска (примерно после 2006) вместо K/L-линий (контакты 7 и 15) может использоваться CAN-шина (контакты 6 и 14). Визуально колодка идентична, но распиновка отличается. Для точного определения типа протокола необходимо свериться с маркировкой ЭБУ или документацией на конкретный автомобиль.

Особенности защиты разъёма от грязи и влаги

Диагностический разъём ВАЗ 2115 подвержен негативному воздействию окружающей среды, особенно при расположении в нижней части салона или под капотом. Попадание влаги и грязи вызывает окисление контактов, нарушение электрического соединения и невозможность корректной диагностики. Регулярное загрязнение может привести к постоянным ошибкам в ЭБУ или ложным показаниям сканера.

Основная угроза исходит от дорожных реагентов, пыли, воды при мойке автомобиля или эксплуатации в сырую погоду. Особенно критично проникновение влаги внутрь колодки, что провоцирует коррозию металлических элементов и нарушает целостность сигнальных цепей. Без защиты контакты теряют проводимость, а пластиковый корпус может разрушаться от перепадов температур.

Эффективные методы защиты

Механические заглушки: Использование штатной пластиковой крышки (при её наличии) или установка универсальной резиновой/силиконовой заглушки, плотно закрывающей разъём после диагностики. Обязательна периодическая очистка посадочного места под заглушку.
Антикоррозийная обработка: Нанесение на контакты специализированных токопроводящих смазок или спреев (например, на силиконовой основе). Состав создаёт водоотталкивающую плёнку, предотвращает окисление и облегчает соединение со штекером сканера.
Герметизация корпуса: При сильном износе или отсутствии крышки – аккуратное заполнение стыков корпуса нейтральным герметиком (не заливая сами контакты!). Альтернатива – монтаж самодельного кожуха из термоусадки или пластика.
Перенос разъёма: В случаях критичного расположения (низ рулевой колонки у ног водителя) рекомендован аккуратный перенос колодки в более защищённое место (например, в нишу бардачка) с удлинением проводов и сохранением распиновки.

Обслуживание: Регулярно осматривайте разъём, очищайте контакты от окислов ластиком или мягкой щёткой, смоченной в спирте. Избегайте абразивов и агрессивных растворителей. При появлении следов коррозии или повреждений пластика незамедлительно проведите ремонт или замену колодки.

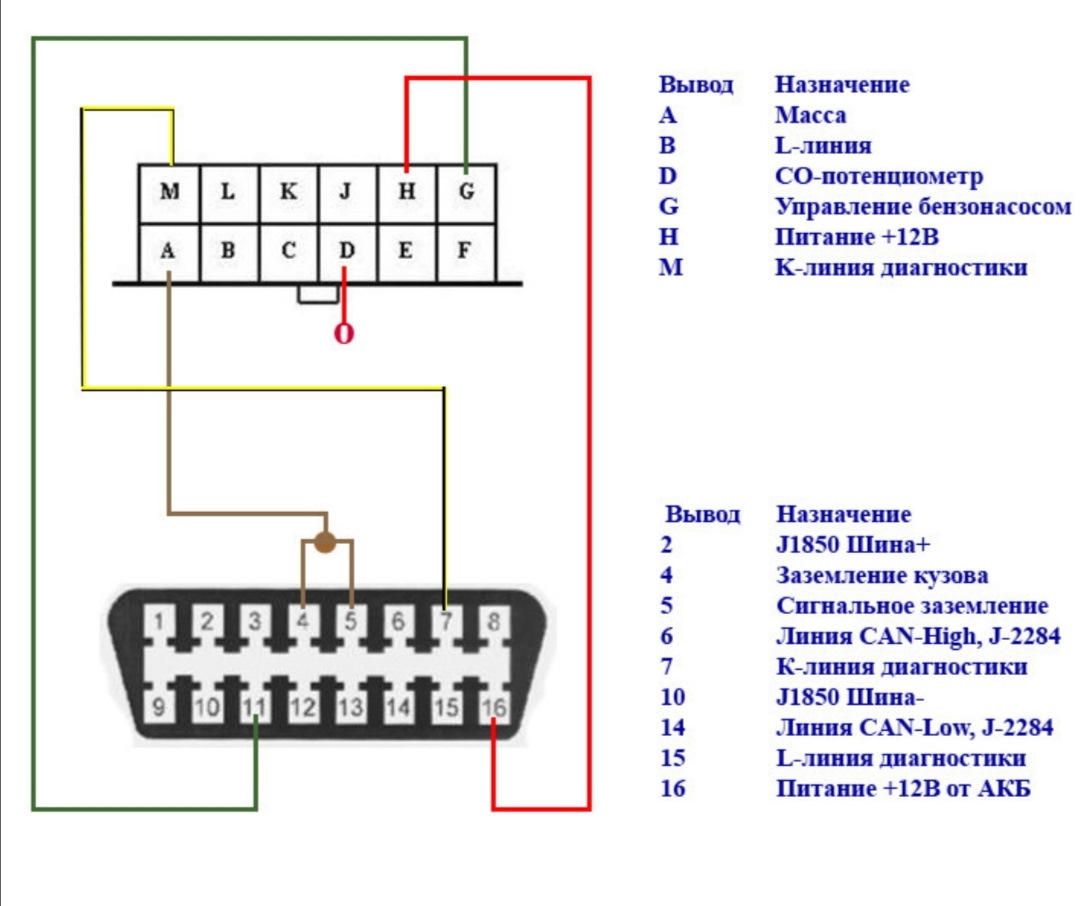

Стандарт распиновки разъёма OBD-II на ВАЗ 2115

Разъём OBD-II на ВАЗ 2115 соответствует стандарту ISO 9141-2 (K-line) и имеет 16-пиновую конфигурацию типа D. Расположен он под панелью приборов со стороны водителя, в зоне левого колена. Для доступа требуется снять декоративную заглушку или накладку.

Распиновка обеспечивает подключение диагностического оборудования для считывания параметров ЭБУ двигателя. Не все контакты задействованы штатной системой управления автомобиля. Важно учитывать особенности реализации протокола на моделях с контроллерами Январь/BOSCH/M74.

Распиновка контактов (16-pin)

Контакт	Назначение	Цвет провода
2	J1850 Bus+ (не используется)	-
4	Заземление кузова (GND)	Чёрный
5	Сигнальное заземление (SGND)	Серый
7	Линия диагностики K-Line (ISO 9141)	Оранжевый
10	J1850 Bus- (не используется)	-
15	L-Line (резерв, не активирован)	-
16	Постоянный +12В от АКБ	Красный/Белый

Ключевые особенности:

Активные контакты: 4, 5, 7, 16
Протокол связи: ISO 9141-2 (K-Line)
Скорость передачи: 10400 baud
Напряжение на K-Line: ~12В (в режиме ожидания)
Отсутствует поддержка CAN-шины (контакты 6/14 не задействованы)

Типовые проблемы при диагностике:

Отсутствие питания на контакте 16 - проверьте предохранитель F20 (10А)
Обрыв K-Line (контакт 7) - повреждение провода у ЭБУ или разъёма
Короткое замыкание линии диагностики на массу
Несовместимость адаптера с протоколом ISO 9141

Назначение контакта №9 (масса кузова)

Контакт №9 диагностического разъёма ВАЗ 2115 выполняет критически важную функцию подключения к массе кузова автомобиля. Он обеспечивает общий электрический нулевой потенциал ("землю") для корректной работы диагностического оборудования при подключении к бортовой сети.

Без надёжного соединения через этот контакт невозможны стабильная передача данных между сканером и электронными блоками управления (ЭБУ), а также точное считывание параметров и кодов ошибок. Плохой контакт на "земле" приводит к искажениям показаний или полному отсутствию связи.

Особенности и практическое значение

Физическое подключение: Соединён напрямую с кузовом автомобиля толстым проводом (сечение ~1.5-2.5 мм²), минуя главное реле или предохранители.
Назначение в диагностике: Служит эталонной точкой для измерения напряжений в цепях ЭБУ, датчиков и исполнительных механизмов.
Последствия неисправности:
- Сканер выдаёт ошибки связи (например, "Нет связи с ЭБУ").
- Искажение реальных значений параметров (напряжение, сопротивление).
- Ложные коды ошибок, несвязанные с реальными поломками.

Симптом при проблеме с контактом №9	Проверочное действие
Сканер не определяет ЭБУ	Замерить сопротивление между контактом №9 и клеммой "-" АКБ (должно быть ~0 Ом)
Неустойчивая связь со сканером	Проверить целостность и чистоту контакта в колодке разъёма
Ошибки по питанию датчиков	Проконтролировать падение напряжения между контактом №9 и "-" АКБ при включённом зажигании (макс. 0.2 В)

При диагностике проблем первоочередной шаг – проверка качества "земли" на контакте №9. Необходимо очистить от окислов как сам контакт разъёма, так и точку крепления массового провода к кузову (обычно под торпедой или возле ЭБУ). Убедитесь в отсутствии коррозии и надёжности болтового соединения.

Функция контакта №16 (+12В после замка зажигания)

Контакт №16 в диагностическом разъёме ВАЗ 2115 обеспечивает подачу положительного напряжения +12В, активируемого при включении зажигания. Этот питающий сигнал поступает непосредственно от замка зажигания через предохранитель F3 (15А), расположенный в монтажном блоке салона автомобиля. Напряжение появляется только в положении ключа "Зажигание" (IGN) или "Стартер" (START), что синхронизирует работу диагностического оборудования с включёнными системами ЭБУ.

Основное назначение контакта – питание диагностического сканера при подключении к разъёму OBD-II. Без напряжения на этом пине большинство сканеров не смогут включиться или установить связь с электронным блоком управления двигателем. Отсутствие +12В на 16-м контакте при включённом зажигании указывает на обрыв цепи, перегоревший предохранитель или неисправность замка зажигания.

Особенности и диагностика проблем

Проверку контакта выполняют в следующем порядке:

Включить зажигание без запуска двигателя.
Измерить мультиметром напряжение между контактом №16 и "массой" (пины 4 или 5).
Нормальное значение: +11.5-12.5В.

Типовые неисправности и решения:

Проблема	Причина	Ремонт
Отсутствие напряжения	Перегорание предохранителя F3	Замена предохранителя с проверкой цепи на КЗ
Сниженное напряжение	Окисление клемм или повреждение проводки	Зачистка контактов, восстановление проводки
Напряжение есть без зажигания	Залипание реле или неисправность замка	Диагностика замка зажигания и реле системы

Важно: При подключении сканера убедитесь, что колодка разъёма не имеет механических повреждений, а контакт №16 не деформирован. Короткое замыкание этого пина на "массу" вызывает мгновенное перегорание предохранителя F3 и отключение питания контроллера ЭСУД.

Распиновка контакта №7 (линия диагностики K-Line)

Контакт №7 диагностического разъема ВАЗ 2115 является ключевым для передачи диагностических данных по протоколу K-Line (ISO 9141-2). Он обеспечивает одностороннюю или двустороннюю асинхронную последовательную связь между электронным блоком управления (ЭБУ) двигателя и внешним диагностическим оборудованием (сканером). Этот протокол используется для чтения параметров работы двигателя в реальном времени, считывания кодов ошибок и стирания их из памяти ЭБУ.

Физически контакт №7 соединен проводом оранжевого цвета (реже – оранжево-черным или оранжево-коричневым в зависимости от года выпуска) с выводом №55 на колодке ЭБУ двигателя. Напряжение на контакте в состоянии покоя (зажигание выключено) близко к 0В. При включенном зажигании (без подключенного сканера) напряжение должно составлять примерно 12В (напряжение бортовой сети).

Особенности и функции K-Line

Основное назначение контакта №7:

Передача диагностических запросов от сканера к ЭБУ двигателя
Передача ответов от ЭБУ (текущие параметры, коды ошибок, идентификационные данные)
Инициирование процедур адаптации и калибровки
Стирание сохраненных кодов ошибок из памяти контроллера

Типичные проблемы и диагностика неисправности линии K-Line:

Отсутствие связи со сканером: Проверьте целостность провода между контактом №7 диагностического разъема и выводом 55 ЭБУ, наличие 12В при включенном зажигании, отсутствие КЗ на массу или +12В.
Прерывистая связь: Осмотрите разъемы на предмет окисления, повреждения контактов, проверьте надежность фиксации колодки ЭБУ, исследуйте провод на предмет переломов.
Ошибки связи (например, P0600): Убедитесь в отсутствии помех от высоковольтных проводов или генератора, проверьте питание и массу ЭБУ, протестируйте сопротивление линии (должно быть 2-5 кОм между K-Line и массой при отключенном ЭБУ).

Параметр	Значение/Описание
Протокол связи	ISO 9141-2 (K-Line)
Скорость передачи	10400 бод (стандартная)
Цвет провода	Оранжевый (основной), оранжево-черный, оранжево-коричневый
Подключение к ЭБУ	Колодка ЭБУ, вывод 55
Напряжение (зажигание включено)	~12В (без подключенного сканера)
Напряжение (зажигание выключено)	~0В

Ремонт при неисправности K-Line: Если диагностика выявила обрыв или КЗ в цепи контакта №7, необходимо заменить поврежденный участок провода, зачистить или заменить окисленные контакты в разъемах. При подозрении на неисправность самого ЭБУ (отсутствие сигнала на выводе 55 при исправной проводке) требуется диагностика или замена контроллера. Все работы проводятся при отключенной минусовой клемме АКБ.

Проверка целостности цепи питания разъёма

Отсутствие питания на диагностическом разъёме ВАЗ 2115 полностью блокирует взаимодействие сканера с ЭБУ. Наиболее частые причины обрыва цепи – коррозия контактов, повреждение проводов или неисправность предохранителя. Проверку начинают после визуального осмотра целостности колодки и контактов на предмет окислов или механических дефектов.

Для диагностики потребуется мультиметр в режиме измерения постоянного напряжения (20 В) и прозвонки. Обязательно отключите минусовую клемму АКБ перед началом работ. Ключевые точки контроля – контакт №16 (масса) и №4 (+12В при включённом зажигании), согласно стандартной распиновке OBD-II.

Порядок проверки цепи

Проверка предохранителя: Найдите в монтажном блоке предохранитель F3 (15А), отвечающий за питание диагностического разъёма. Извлеките его и убедитесь в отсутствии перегорания нити.
Контроль напряжения на контакте №4:
- Включите зажигание (без запуска двигателя).
- Подсоедините красный щуп мультиметра к пину №4 разъёма, чёрный – к кузову авто.
- Исправная цепь покажет 11.5-12.5В. Отсутствие напряжения указывает на обрыв между разъёмом и предохранителем.
Прозвонка цепи массы:
- Переведите мультиметр в режим прозвонки (Ω).
- Подключите один щуп к пину №16, второй – к чистой металлической части кузова.
- Звуковой сигнал или сопротивление ниже 1 Ома подтверждают исправность «массы».

Типовые неисправности и ремонт

Симптом	Возможная причина	Метод устранения
Нет +12В на контакте №4	Обрыв провода от F3 до разъёма, окисление клемм	Зачистка контактов, замена участка провода (сечение 0.75 мм²)
Высокое сопротивление цепи массы	Коррозия пина №16, плохой контакт с кузовом	Обработка контакта WD-40, затяжка клеммы массы
Колебания напряжения	Плохая фиксация предохранителя F3, перелом провода	Замена предохранителя, проверка разъёма монтажного блока

Важно! После ремонта цепи обязательно проверьте надёжность изоляции проводов в районе рулевой колонки – частого места перетирания жгута. Убедитесь в отсутствии КЗ на массу перед подачей питания.

Тестирование целостности "массового" провода

Проверка целостности "массы" критична для стабильной работы электросистемы автомобиля ВАЗ 2115. Обрыв или плохой контакт массового провода вызывает перебои в работе датчиков, ЭБУ, стартера и осветительных приборов, маскируясь под сложные неисправности. Основные точки подключения кузовной "массы" расположены на двигателе (возле масляного щупа) и кузове (под аккумулятором или возле крепления левой передней фары).

Для тестирования подготовьте мультиметр в режиме замера сопротивления (Ω) и контрольную лампу на 12В. Убедитесь, что аккумулятор заряжен, а зажигание выключено. Проверку начинайте с визуального осмотра провода на предмет коррозии, обрывов жил и надежности крепления клемм к кузову/двигателю.

Методика проверки

Этап 1: Замер сопротивления между массовыми точками

Подключите щуп мультиметра к "минусовой" клемме АКБ.
Вторым щупом коснитесь болта крепления массового провода на двигателе.
Исправное соединение покажет сопротивление менее 0,5 Ом.
Повторите замер между клеммой АКБ и точкой крепления массы к кузову.

Этап 2: Проверка падением напряжения под нагрузкой

Включите фары дальнего света или стартер.
Замерьте напряжение между массовой точкой двигателя/кузова и "минусом" АКБ.
Норма: не более 0,2–0,3 В. Превышение указывает на плохой контакт.

Этап 3: Контрольная лампа

Подключите один провод лампы к "+" АКБ, вторым коснитесь проверяемой массовой точки (на двигателе, коробке передач). Яркое свечение подтверждает целостность. Тусклый свет или его отсутствие – признак обрыва или коррозии.

Показатель	Норма	Действия при отклонении
Сопротивление массы	< 0,5 Ом	Зачистить контакты, проверить целостность провода
Падение напряжения под нагрузкой	< 0,3 В	Демонтировать, зачистить клеммы и площадки крепления
Реакция контрольной лампы	Яркое свечение	Поиск обрыва кабеля, замена провода

Ремонтные действия: При выявлении проблем снимите массовые провода, зачистите контактные площадки на кузове/двигателе до металла и обезжирьте. Обработайте клеммы антикором, надежно затяните крепеж. При обрыве или коррозии жил замените кабель сечением не менее 16 мм², сохранив длину оригинала.

Диагностика обрыва линии K-Line мультиметром

Обрыв линии K-Line нарушает связь между ЭБУ и диагностическим оборудованием, препятствуя считыванию ошибок и параметров двигателя. Для локализации неисправности используется мультиметр в режиме измерения напряжения постоянного тока и "прозвонки" цепи.

Перед проверкой убедитесь в наличии напряжения питания на диагностическом разъеме (контакт 16 – +12В при включенном зажигании, контакт 4 – "масса"). Отсутствие питания на этих контактах указывает на проблемы с предохранителями или цепями бортовой сети.

Порядок проверки цепи K-Line

Этап 1: Измерение напряжения на контакте 7 диагностического разъема

Включите зажигание (двигатель не запускайте)
Подключите черный щуп мультиметра к "массе" авто (клемма АКБ или контакт 4 разъема)
Красный щуп подключите к контакту 7 диагностической колодки
Исправная линия покажет плавающее напряжение в диапазоне 8-12В
Отсутствие напряжения (0В) или стабильные 0В/12В свидетельствуют о проблеме

Этап 2: Проверка целостности провода

Отсоедините фишку ЭБУ и диагностический разъем
Переведите мультиметр в режим прозвонки (значок диода или зуммера)
Прозвоните провод между:
- Контактом 7 диагностического разъема
- Контактом M ЭБУ (для Январь 5.1/7.2, VS 5.1)
- Контактом 55 ЭБУ (для BOSCH MP7.0)
Зуммер должен звучать непрерывно – цепь исправна
Отсутствие сигнала – обрыв провода между ЭБУ и разъемом

Этап 3: Проверка на короткое замыкание

Проверяемые точки	Нормальное состояние	Признак КЗ
Контакт 7 разъема ↔ "Масса" (контакт 4)	Сопротивление → ∞ (разрыв)	Нулевое сопротивление
Контакт 7 разъема ↔ +12В (контакт 16)	Сопротивление → ∞ (разрыв)	Нулевое сопротивление

Распространенные места повреждения:

Перелом провода у фишки ЭБУ или диагностического разъема
Короткое замыкание из-за повреждения изоляции в районе педального узла
Окисление контактов в разъемах

Ремонт: Замените поврежденный участок провода сечением 0.5 мм², тщательно заизолируйте соединения. При окислении очистите контакты разъемов ЭБУ и диагностической колодки.

Проверка качества контактов в разъёме

Перед диагностикой системы OBD-II на ВАЗ 2115 обязательно выполните проверку состояния контактов диагностического разъёма. Коррозия, грязь или ослабление фиксации проводов приводят к нестабильной связи со сканером и искажению данных.

Отключите аккумуляторную батарею перед работой. Визуально осмотрите колодку разъёма на предмет окисления, следов влаги, механических повреждений корпуса и штырей. Убедитесь в отсутствии деформации контактных площадок.

Этапы проверки контактов

Очистка контактов:
- Обработайте штыри разъёма бескислотным очистителем электроники
- Аккуратно протрите контакты безворсовой салфеткой
- Используйте пластиковую зубочистку для удаления уплотнённых загрязнений
Проверка фиксации проводов:
- Поочерёдно подёргайте каждый проводник в колодке
- Убедитесь в отсутствии люфта и надёжном обжиме контактов
- При обнаружении плохого крепления переобожмите клеммы

Тестирование мультиметром:

Контакт	Параметр	Нормальное значение
16 (+12В)	Напряжение	12.0-14.4В (при включённом зажигании)
4,5 (масса)	Сопротивление	0-1 Ом (между контактом и кузовом авто)
7 (K-line)	Сопротивление изоляции	>100 кОм (относительно массы)

Важно: После чистки и подтяжки контактов выполните тестовое подключение сканера. Если связь не восстановилась, проверьте целостность проводки от разъёма к ЭБУ с помощью прозвонки. Особое внимание уделите пинам питания (16) и земли (4,5) – их неисправность блокирует работу диагностического оборудования.

Требования к условиям проведения диагностики ВАЗ 2115

Перед подключением диагностического оборудования убедитесь в исправности бортовой сети автомобиля. Напряжение аккумулятора должно составлять 12-14 В при заглушенном двигателе и 13.5-14.5 В на холостых оборотах. Падение напряжения ниже 11 В или скачки свыше 15 В приведут к некорректному считыванию данных или повреждению электронных блоков.

Температура окружающего воздуха должна находиться в диапазоне от -10°C до +50°C. При работе в условиях высокой влажности (выше 80%) или при наличии конденсата на узлах автомобиля диагностика запрещена до устранения сырости. Обязательно прогрейте двигатель до рабочей температуры (80-95°C) для получения корректных данных по датчикам системы впрыска.

Ключевые технические требования

Для успешной диагностики соблюдайте следующие условия:

Состояние контактов: Очистите диагностический разъем OBD-II (расположен под панелью у ног водителя) от окислов и грязи. Контакты должны быть сухими
Система зажигания: Проверьте исправность свечей, катушек и ВВ-проводов – пропуски воспламенения исказят показатели
Топливная система: Давление в топливной рампе не должно опускаться ниже 3.8 бар (для инжекторных модификаций)

Обязательные подготовительные операции:

Выключите все энергопотребители (фары, печку, аудиосистему)
Переведите КПП в нейтральное положение (или режим "Park" для АКПП)
Зафиксируйте автомобиль ручным тормозом и противооткатными упорами

Параметр	Нормальное значение	Критичное отклонение
Частота вращения ХХ	800-850 об/мин	±100 об/мин
Опорное напряжение ДПДЗ	0.45-0.55 В	±0.15 В
Сопротивление заземления	0-0.5 Ом	>1 Ом

Важно: При использовании адаптеров ELM327 выбирайте устройства с чипом v2.1 и выше. Устаревшие версии (v1.5) не поддерживают протоколы контроллера Январь 7.2. При расшифровке кодов ошибок свериться с актуальной базой данных для конкретной прошивки ЭБУ – некорректная трактовка параметров приведет к ошибочному ремонту.

Подключение совместимого сканера к разъёму OBD-II

Перед подключением убедитесь, что сканер поддерживает протокол KWP2000 (ISO 14230), используемый ВАЗ 2115. Разъём OBD-II расположен под панелью приборов со стороны водителя, выше педального узла, и фиксируется пластиковым кронштейном. Очистите контакты разъёма от пыли и проверьте целостность фиксатора колодки.

Выключите зажигание и подключите диагностический кабель сканера к разъёму до щелчка фиксатора. Запустите диагностическое ПО на вашем устройстве (ПК, смартфоне или специализированном приборе), затем включите зажигание автомобиля. Дождитесь автоматического определения протокола связи или вручную выберите "K-line" (ISO 14230) в настройках ПО.

Алгоритм работы со сканером

Инициируйте сканирование ЭБУ через интерфейс программы
Дождитесь установки стабильной связи (индикация в ПО)
Перейдите в раздел чтения ошибок (DTC - Diagnostic Trouble Codes)
Зафиксируйте выведенные на экран коды неисправностей
Используйте функцию очистки ошибок после диагностики/ремонта

Типичные проблемы при подключении:

Нет связи с ЭБУ - проверьте подачу +12V на 16-м контакте разъёма
Обрыв K-line - прозвоните цепь контакта №7 диагностического разъёма
Несовместимость ПО - обновите прошивку сканера или драйверы

Контакт разъёма	Назначение	Проверка
4 (GND)	Кузовная масса	Сопротивление ≈0 Ом
7 (K-line)	Диагностическая линия	Напряжение 9-12V
16 (+12V)	Питание сканера	Напряжение >11V

При успешном подключении сканер считает текущие параметры работы двигателя: обороты ХХ, угол опережения зажигания, показания датчиков. Для расшифровки кодов ошибок используйте встроенную базу ПО или официальные справочники производителя. После ремонта обязательно проведите тест удаления ошибок и контрольный скан.

Порядок активации режима самодиагностики

Перед началом процедуры убедитесь в исправности аккумулятора и отсутствии ошибок при включении зажигания. Подготовьте тонкий предмет (скрепку, зубочистку) для работы с диагностическим разъемом.

Процедура выполняется при выключенном двигателе и снятой клемме «массы» с аккумулятора. Все манипуляции проводятся строго в указанной последовательности для корректного считывания данных.

Пошаговый алгоритм активации

Найдите диагностический разъем OBD-II в салоне автомобиля: под панелью приборов со стороны водителя, левее рулевой колонки
Включите зажигание (без запуска двигателя)
Соедините контакты разъема:
- Используйте перемычку или скрепку
- Замкните контакт 12 (сигнальная линия K-Line) и контакт 9 (масса)
Удерживайте перемычку 2-3 секунды
Наблюдайте за индикаторами приборной панели:
- Контрольная лампа «CHECK ENGINE» начнет мигать
- Стрелки тахометра и спидометра совершат полный ход
- На дисплее одометра отобразятся коды неисправностей

Важно: Не извлекайте перемычку до завершения диагностики. Для сброса ошибок после ремонта удерживайте перемычку 10 секунд при активном режиме самодиагностики.

Протоколы диагностики двигателя LADA

Основными протоколами, используемыми для диагностики двигателей на автомобилях LADA, включая ВАЗ 2115, являются K-line (ISO 9141-2) и CAN (ISO 15765-4). K-line долгое время оставался стандартом для классических моделей с контроллерами Январь, Bosch M7.9.7 и Ителма. Он обеспечивает последовательную передачу данных через одну линию, но обладает ограниченной скоростью обмена. Для подключения по K-line требуется адаптер, поддерживающий этот протокол и способный преобразовать сигналы в формат, понятный компьютеру или сканеру (часто через COM- или USB-порт).

Современные модели LADA (начиная примерно с 2011 года и новее, включая обновленные версии с двигателями, соответствующими нормам Евро-4 и выше) оснащаются шиной CAN (Controller Area Network). Этот протокол использует дифференциальную передачу данных по двум проводам (CAN High и CAN Low), что обеспечивает высокую скорость обмена информацией, повышенную помехозащищенность и возможность одновременного взаимодействия с несколькими электронными блоками управления (ЭБУ) в автомобиле. Диагностика по CAN требует совместимого адаптера, поддерживающего этот стандарт.

Особенности применения протоколов

Выбор протокола и способа диагностики напрямую зависит от года выпуска автомобиля и типа установленного ЭБУ двигателя:

K-line (ISO 9141-2):
- Применение: Модели ВАЗ 2110, 2111, 2112, 2113, 2114, 2115 (в основном до ~2011 г.в.), Гранта Классик, Калина 1-го поколения, Приора.
- Контроллеры: Январь 5.1, 7.2, 7.3+, Bosch M1.5.4, M7.9.7, VS 5.1, Ителма 5.1, 7.2, 7.3+.
- Особенности: Требуется правильное соединение по линии K (обычно контакт M диагностического разъема) и массе. Часто нужна задержка при инициализации связи.
CAN (ISO 15765-4):
- Применение: LADA Granta, Kalina 2, Vesta, XRAY, Largus, Niva Travel, а также модернизированные версии классических моделей с ЭБУ BOSCH ME17.9.7, Ителма А203 и т.п.
- Контроллеры: Bosch ME17.9.7, Ителма (Itelma) M74, А203, А201.
- Особенности: Использует контакты 6 (CAN High) и 14 (CAN Low) диагностического разъема OBD-II. Обеспечивает быстрый доступ к параметрам и ошибкам.

Для успешной диагностики ВАЗ 2115 необходимо точно знать тип установленного ЭБУ:

Старые модели (до ~2006-2007 г.в.): Высока вероятность контроллеров Январь 5.1.x, Bosch M1.5.4, VS5.1 – строго K-line.
Средний период (~2007-2011 г.в.): Чаще встречаются Bosch M7.9.7, Ителма 7.3, Январь 7.2+ – обычно K-line, но некоторые версии M7.9.7 могут иметь гибридный интерфейс (K-line + L-line).
Поздние модели (2011+ г.в., рестайлинг): Устанавливались ЭБУ Bosch ME17.9.7 – строго CAN.

Типичные проблемы при подключении и их возможные причины:

Проблема	Возможная причина (K-line)	Возможная причина (CAN)
Нет связи с ЭБУ	Обрыв K-линии; Неисправность ЭБУ; Плохой контакт в колодке; Неверно выбран протокол в ПО; Неисправность адаптера.	Обрыв CAN-H или CAN-L; Короткое замыкание в CAN-шине; Неисправность ЭБУ; Неверно выбран протокол в ПО; Неисправность адаптера.
Прерывистая связь	Плохой контакт в разъеме; Помехи по питанию адаптера; Проблемы с "массой".	Повреждение витой пары CAN; Сильные электромагнитные помехи; Проблемы с питанием ЭБУ или адаптера.
Ошибка инициализации	Неверная скорость обмена (Baud Rate); Неправильная последовательность инициализации в ПО; Неисправность K-линии в ЭБУ.	Неверный тип CAN (11-bit vs 29-bit ID); Проблемы с согласованием сопротивлений (терминаторы 120 Ом); Неисправность CAN-трансивера в ЭБУ.

Для диагностики по K-line часто требуется дополнительное ПО (например, "CombiLoader", "ВАЗ-Диагност", "OpenDiag"), корректно работающее со старыми контроллерами. Для CAN-диагностики подходят многие универсальные сканеры и программы (Motor-Tester, OpenDiag, ELM327-совместимые приложения), но важно выбирать ПО, поддерживающее конкретную модель ЭБУ (ME17.9.7, M74 и т.д.). Всегда проверяйте целостность проводки, контакты в диагностическом разъеме и надежность "массы" перед началом работ.

Диагностические коды (DTC) и их структура

Диагностические коды неисправностей (DTC) представляют собой стандартизированные идентификаторы, которые генерируются электронным блоком управления (ЭБУ) автомобиля при обнаружении сбоев в работе систем. Эти коды сохраняются в энергонезависимой памяти ЭБУ и служат ключевым инструментом для точного определения проблемных узлов. Каждый DTC соответствует конкретной неисправности или отклонению параметров от нормы.

Структура DTC унифицирована стандартом OBD-II и состоит из пяти символов: одной буквы и четырех цифр. Буквенный префикс указывает на категорию системы, где возникла ошибка, а цифровая последовательность детализирует характер и локализацию неисправности. Для корректной интерпретации кода необходимо понимать значение каждого его элемента.

Структура и расшифровка DTC

Буквенный префикс (первый символ):

P (Powertrain) - Неисправности силового агрегата (двигатель, трансмиссия, топливная система).
C (Chassis) - Проблемы в системах шасси (ABS, ESP, подвеска).
B (Body) - Ошибки кузовных систем (кондиционирование, электростеклоподъемники, подушки безопасности).
U (Network) - Сбои в работе бортовой сети связи (CAN-шина, LIN-шина).

Цифровая часть (символы 2-5):

Вторая цифра:
- 0 - Общий код (стандартизирован ISO/SAE).
- 1, 2 или 3 - Производительский код (специфичен для ВАЗ и других автопроизводителей).
Третья цифра - Указывает на подсистему. Для кодов категории P:
- 0 - Общие неисправности
- 1,2 - Топливная система/воздухоподача
- 3 - Система зажигания
- 4 - Контроль выбросов
- 5 - Холостой ход/скорость
Четвертая и пятая цифры - Конкретный идентификатор ошибки в рамках подсистемы.

Примеры кодов для ВАЗ 2115:

DTC	Расшифровка	Возможные причины
P0030	Обрыв цепи управления подогревом ДК1	Неисправность датчика кислорода, проводки, реле
P0115	Неисправность цепи ДТОЖ	Окисление контактов, поломка датчика температуры ОЖ
P0300	Множественные пропуски воспламенения	Дефектные свечи, катушки зажигания, низкая компрессия
P0505	Неисправность системы стабилизации холостого хода	Загрязнение РХХ, обрыв цепи, заедание дросселя

После считывания кодов сканером выполняются следующие шаги: визуальная проверка соответствующих датчиков и проводки, замер сопротивления и напряжения мультиметром, анализ данных в реальном времени. Устранение неисправности (замена датчика, восстановление контактов, чистка узлов) завершается обязательной очисткой ошибок из памяти ЭБУ и повторной диагностикой для подтверждения исправности системы.

Сохранение стоп-кадра ошибки (Freeze Frame)

При возникновении неисправности, соответствующей конкретному диагностическому коду ошибки (DTC), электронный блок управления (ЭБУ) двигателя ВАЗ 2115 автоматически фиксирует и сохраняет набор критических параметров работы систем автомобиля на момент регистрации сбоя. Этот моментальный "снимок" данных называется стоп-кадром (Freeze Frame). Он сохраняется в энергонезависимой памяти ЭБУ даже после устранения неисправности или сброса ошибки сканером.

Сохраненный стоп-кадр привязан к конкретному коду ошибки и позволяет воспроизвести условия, в которых возникла неисправность. Это ключевой инструмент для точной диагностики, особенно плавающих или сложновоспроизводимых проблем, так как предоставляет объективные данные о состоянии двигателя и его систем в критический момент.

Содержание и использование стоп-кадра

Типичные параметры, сохраняемые в стоп-кадре для ВАЗ 2115:

Обороты двигателя (RPM) - частота вращения коленвала в момент ошибки.
Расчетная нагрузка двигателя - текущая нагрузка на силовой агрегат.
Температура охлаждающей жидкости - значение с датчика температуры.
Скорость автомобиля - показания спидометра.
Напряжение бортовой сети - уровень напряжения АКБ/генератора.
Режим работы топливной системы - состояние (открытый/закрытый контур).
Кратковременная коррекция топливоподачи - текущие корректировки по банкам.

Просмотр стоп-кадра: Для доступа к данным стоп-кадра используется диагностический сканер (например, K-Line адаптер с ПО типа OpenDiag, ELM327 с приложением). После считывания кодов ошибок сканер позволяет выбрать конкретный DTC и запросить связанный с ним Freeze Frame. Данные отображаются в виде списка параметров и их значений.

Значение для диагностики: Сравнение параметров из стоп-кадра с текущими показателями или нормативными значениями помогает:

Верифицировать условия возникновения ошибки (например, перегрев, низкие обороты холостого хода).
Выявить скрытые проблемы (скачки напряжения, некорректную работу датчиков при специфических нагрузках).
Отличить реальную неисправность от случайного сбоя (например, вызванного плохим контактом).
Точечно настроить тест-драйв для воспроизведения сбоя в аналогичных условиях.

Особенности ВАЗ 2115: ЭБУ Январь 5.1./7.2 или Bosch M7.9.7 поддерживают сохранение стоп-кадра только для части критических ошибок (чаще связанных с системой впрыска, зажигания, датчиками О2, ДПКВ, ДПДЗ). Объем памяти ограничен – обычно сохраняется кадр для последней зарегистрированной ошибки или наиболее значимой. При переполнении памяти ошибок старые стоп-кадры замещаются новыми.

Чтение текущих параметров работы двигателя

Для чтения текущих параметров двигателя ВАЗ 2115 подключите диагностический сканер к 16-контактному разъему OBD-II, расположенному под панелью приборов со стороны водителя. После установки связи с ЭБУ через совместимое ПО (например, OpenDiag, ELM327 с приложением Torque) активируйте режим реального времени для мониторинга показаний датчиков и систем.

На экране устройства отобразятся ключевые параметры в числовом или графическом виде. Важно отслеживать значения при разных режимах работы двигателя: холостой ход (ХХ), средние обороты (2000-2500 об/мин) и под нагрузкой для корректной оценки состояния узлов.

Основные контролируемые параметры

Обороты двигателя (RPM) - норма ХХ: 800-850 об/мин
Температура охлаждающей жидкости - рабочий диапазон: 85-95°C
Напряжение датчика кислорода (λ-зонд) - исправный: 0.1-0.9В с частотой >8 изм./10 сек
Угол опережения зажигания - на ХХ: 5-15° до ВМТ
Положение дроссельной заслонки (ДПДЗ) - закрытое: 0-2%, полное открытие: >85%
Время впрыска топлива - ХХ: 2.0-3.5 мс

Таблица критичных отклонений

Параметр	Норма	Опасное отклонение	Возможная неисправность
Обороты ХХ	800±50 об/мин	>1000 или <600 об/мин	Загрязнение РХХ, подсос воздуха
Напряжение ДК	0.45±0.4В	Фиксированное значение	Неисправность λ-зонда, обрыв цепи
Время впрыска	2.5±1.0 мс	>4.5 мс на ХХ	Засорение форсунок, низкое давление топлива

При анализе учитывайте взаимосвязь параметров: например, повышенные обороты ХХ при завышенном времени впрыска указывают на утечку вакуума или негерметичность форсунок. Плавающие показания ДК в сочетании с высоким расходом топлива свидетельствуют о загрязнении воздушного фильтра или неисправности катализатора.

Для точной диагностики фиксируйте параметры в таблицу при ступенчатом увеличении нагрузки. Отклонение 3+ показателей от нормы требует проверки ЭБУ и проводки. При критичных расхождениях (например, отсутствие сигнала ДПКВ) двигатель перейдет в аварийный режим – в этом случае сканер покажет соответствующие коды ошибок.

Тестирование датчиков в реальном времени

Для активации режима тестирования подключите диагностический сканер к колодке ВАЗ 2115 (расположена под панелью приборов возле рулевой колонки), включите зажигание и выберите в меню устройства функцию "Данные в реальном времени" (Live Data). Двигатель должен работать на холостых оборотах для корректного снятия показаний.

Система отобразит текущие параметры работы датчиков в виде числовых значений или графиков. Ключевое внимание уделите скорости обновления данных (не реже 2 раз/сек) и стабильности показаний при изменении режимов работы двигателя – плавном увеличении оборотов до 3000 об/мин и резком сбросе газа.

Ключевые параметры и их анализ

Основные датчики для мониторинга:

ДПДЗ (Датчик Положения Дроссельной Заслонки): В норме 0% при закрытой заслонке, 70-90% при полном открытии. Скачки при плавном нажатии педали газа указывают на износ резистивного слоя.
ДМРВ (Датчик Массового Расхода Воздуха): 8-12 кг/час на холостом ходу. Падение ниже 5 кг/час или превышение 15 кг/час сигнализирует о загрязнении или неисправности.
ДК (Кислородный датчик): Напряжение должно циклически меняться от 0.1В до 0.9В (1 цикл/сек). Постоянное значение выше 0.45В – признак переобогащения смеси, ниже – обеднения.
ДТОЖ (Датчик Температуры Охлаждающей Жидкости): 90-105°С при прогретом двигателе. Расхождение с реальной температурой более 5°С требует проверки.

Дополнительные параметры:

Обороты холостого хода: 750-850 об/мин. Отклонения более 100 об/мин – признак проблем с РХХ или подсосом воздуха.
Угол опережения зажигания: 8-15 градусов на холостом ходу. Резкие колебания свидетельствуют о неисправности ДПКВ.
Напряжение бортовой сети: 13.5-14.5В. Падение ниже 13В при работающем двигателе указывает на сбои генератора.

Параметр	Норма (ХХ)	Критичное отклонение	Возможная неисправность
Датчик детонации	0.1-0.5 В	Постоянные пики >1.5В	Механические повреждения, низкое октановое число топлива
Датчик скорости	0 км/ч	Импульсы при стоянке	Замыкание проводки, окисление контактов
Датчик фаз	Есть распознавание	Статус "Ошибка"	Смещение меток ГРМ, поломка шторки датчика

Интерпретация динамики: При резком нажатии педали газа ДМРВ должен мгновенно показать рост расхода воздуха до 25-35 кг/час, а ДПДЗ – скачок до 70-90%. Запаздывание реакции более 0.5 сек свидетельствует о неисправности датчиков или засорении воздушного тракта. Проверку завершайте сравнением данных сканера с эталонными значениями для конкретной модели контроллера (Январь 7.2, BOSCH M7.9.7 и др.).

Особенности диагностики АБС через разъём

Диагностика АБС на ВАЗ 2115 через стандартный 16-пиновый колодочный разъём OBD-II требует специфического подхода, отличного от проверки двигателя. Система АБС функционирует как отдельный модуль со своим контроллером и протоколами обмена данными, несмотря на физическое использование общего разъёма.

Для корректного считывания ошибок АБС необходимо применение специализированного диагностического оборудования. Простые дешёвые адаптеры ELM327, работающие только с протоколами двигателя (KWP2000, OBD-II), часто неспособны установить связь с блоком ABS. Требуется сканер с поддержкой протоколов, специфичных для АБС Bosch 5.3 (например, KW81/82 или ISO 9141), либо профессиональные мультимарочные приборы с соответствующим ПО.

Ключевые аспекты диагностики

Процедура подключения:

Заглушить двигатель и включить зажигание
Подключить совместимый диагностический сканер к разъёму
В меню ПО сканера выбрать тип системы "ABS" или "Bosch 5.3"
Инициировать процедуру "Считывание кодов ошибок"

Распространённые коды ошибок АБС и их расшифровка:

Код	Значение	Возможная причина
00283	Неисправность датчика ABS левого переднего колеса	Обрыв провода, засорение датчика, большой зазор
00285	Неисправность датчика ABS правого переднего колеса	Повреждение проводки, окисление контактов
00287 / 00290	Неисправность датчика ABS задних колёс	Загрязнение, повреждение зубчатого венца
01276	Неисправность гидравлического блока (насоса ABS)	Отказ моторчика насоса, проблема реле
65535	Внутренняя ошибка контроллера АБС	Сбой ПО блока, аппаратная неисправность модуля

Дополнительные возможности сканирования:

Просмотр "живых данных" - отслеживание сигналов датчиков скорости в реальном времени при движении автомобиля
Активация исполнительных механизмов - принудительное включение насоса ABS и клапанов для проверки их работоспособности
Стирание ошибок - удаление кодов из памяти контроллера после устранения неисправности

Типичные проблемы при диагностике:

Отсутствие связи со сканером из-за несовместимости адаптера или ПО
Появление "плавающих" ошибок при плохом контакте в разъёме датчиков
Некорректные показания при низком напряжении бортовой сети (< 10.5В)
Физическое повреждение проводки между разъёмом OBD-II и блоком АБС

Ремонтные действия после диагностики:

Визуальный осмотр целостности жгута проводов АБС
Проверка сопротивления датчиков (1.0-1.3 кОм) и зазора до импульсного кольца
Очистка датчиков и зубчатых венцов колёс от грязи и металлической стружки
Диагностика цепей питания и "массы" блока АБС
Замена неисправных компонентов (датчики, блок управления, реле насоса)

Правила безопасного отсоединения сканера

Перед физическим извлечением разъёма сканера из диагностического колодца ВАЗ 2115 убедитесь в полном завершении всех операций диагностической программы. Резкое прерывание связи между ЭБУ и оборудованием во время считывания данных, стирания ошибок или перепрошивки блока управления может вызвать сбои в работе контроллера.

Деактивируйте зажигание автомобиля и выключите сам диагностический прибор согласно инструкции производителя сканера. Не выдёргивайте кабель до появления подтверждающего сообщения на экране устройства или звукового сигнала о безопасном отключении, если такая функция предусмотрена.

Ключевые этапы отключения:

Выйти из активных режимов диагностики через меню сканера.
Выбрать пункт "Отключить устройство" или "Завершить работу" в программном интерфейсе.
Дождаться появления надписи "Безопасное извлечение разрешено" или аналога.
Повернуть ключ зажигания в положение "LOCK" (полностью выключено).
Аккуратно отсоединить разъём сканера от колодца OBD-II без перекоса и рывков.

Запрещено:

Извлекать кабель при включённом зажигании или работающем двигателе.
Дёргать за провод вместо пластикового корпуса коннектора.
Оставлять диагностический разъём загрязнённым или незащищённым от влаги после отсоединения оборудования.

Расшифровка формата кодов ошибок P0XXX

Коды ошибок формата P0XXX соответствуют международному стандарту OBD-II и имеют строгую структуру. Каждый символ в коде несет конкретную информацию о типе и происхождении неисправности. Расшифровка этих символов позволяет точно определить проблемную систему автомобиля.

Первая буква указывает на категорию ошибки: "P" – силовой агрегат (двигатель, трансмиссия), "C" – шасси, "B" – кузов, "U" – электронные шины связи. Вторая цифра уточняет принадлежность: "0" – общий код OBD-II, "1" – код производителя. Третья цифра идентифицирует конкретную подсистему, а последние две цифры – уникальный номер неисправности.

Детализация структуры кода

Позиция 1 (Буква):
- P – Powertrain (двигатель, коробка передач)
Позиция 2 (Цифра):
- 0 – Стандартная ошибка (OBD-II)
- 1 – Уникальная ошибка производителя (ВАЗ)
Позиция 3 (Цифра): Класс неисправности:
1. Топливная система/воздух
2. Система впрыска
3. Система зажигания
4. Вспомогательный контроль выбросов
5. Скорость/холостой ход
6. Блок управления/цепь
7. Трансмиссия
8. Гибридные системы
Позиции 4-5 (Цифры): Уникальный номер ошибки (00-99)

Пример кода	Расшифровка
P0115	P (двигатель), 0 (стандарт), 1 (топливо/воздух), 15 – ошибка датчика температуры ОЖ
P0302	P (двигатель), 0 (стандарт), 3 (зажигание), 02 – пропуски воспламенения в 2-м цилиндре
P1602	P (двигатель), 1 (производитель), 6 (блок управления), 02 – ошибка питания ЭБУ (ВАЗ)

Важно: Коды с P1XXX специфичны для ВАЗ и требуют обращения к мануалам производителя. Стандартные коды (P0XXX) универсальны, но их интерпретация может учитывать особенности модели. При расшифровке всегда сверяйтесь с актуальной документацией для ВАЗ 2115.

Интерпретация ошибок топливной системы (P0171, P0172)

Ошибки P0171 («Слишком бедная смесь банка 1») и P0172 («Слишком богатая смесь банка 1») указывают на дисбаланс в топливно-воздушной смеси двигателя ВАЗ 2115. Эти коды фиксируются ЭБУ при длительном отклонении состава смеси от стехиометрического (оптимального) соотношения. Хотя они относятся к разным крайностям (бедная/богатая), причины их возникновения часто взаимосвязаны и требуют комплексной проверки системы.

Игнорирование этих ошибок ведет к повышенному расходу топлива, потере мощности, перегреву катализатора, детонации и ускоренному износу двигателя. Диагностика должна начинаться с проверки целостности вакуумных шлангов и герметичности впускного тракта, так как подсос неучтенного воздуха – распространенная причина P0171.

Распространенные причины и методы диагностики

Ошибка P0171 (Бедная смесь):

Подсос постороннего воздуха: Трещины во впускном коллекторе, поврежденные вакуумные шланги, прокладки дросселя или форсунок.
Проблемы с топливоподачей: Слабый бензонасос, засоренный топливный фильтр, неисправный регулятор давления топлива (РДТ), забитые форсунки.
Неверные показания датчиков: Загрязненный или неисправный ДМРВ (Датчик Массового Расхода Воздуха), неверные данные от ДК (Датчика Кислорода).

Ошибка P0172 (Богатая смесь):

Перелив топлива: «Заливающие» форсунки (протекают), заклинивший РДТ в открытом состоянии, высокое давление в топливной рампе.
Проблемы с системой зажигания: Неисправные свечи, высоковольтные провода или катушки, ведущие к пропускам воспламенения (несгоревшее топливо).
Некорректные показания датчиков: Неисправный ДК (постоянно указывает на бедную смесь), отказ ДТОЖ (Датчик Температуры Охлаждающей Жидкости показывает холодный двигатель), загрязнение ДМРВ.

Последовательность проверки для обеих ошибок:

Визуальный осмотр впускного тракта и вакуумных линий на предмет трещин, отсоединений.
Считывание данных с датчиков в реальном времени (ДМРВ, ДК, ДПДЗ, ДТОЖ) через диагностический сканер.
Проверка давления топлива и производительности бензонасоса.
Тест герметичности топливной рампы (удержание давления после выключения двигателя).
Диагностика форсунок (промывка, проверка на стенде).
Оценка состояния свечей зажигания и высоковольтных проводов.

Код ошибки	Ключевой симптом	Приоритетные узлы для проверки
P0171	Провалы при разгоне, троение на холостом ходу	Впускной коллектор, ДМРВ, топливный насос
P0172	Черный дым из выхлопа, запах бензина, повышенный расход	Форсунки, РДТ, датчики кислорода

Важно: После устранения неисправности обязательно сбросите ошибку через сканер и проведите тестовую поездку для проверки работы системы в разных режимах. Если проблема сохраняется, повторите диагностику с акцентом на менее очевидные причины (например, утечки в системе вентиляции картера или неисправность клапана адсорбера).

Анализ кодов неисправностей зажигания (P0300-P0304)

Коды ошибок P0300-P0304 сигнализируют о пропусках воспламенения в цилиндрах двигателя ВАЗ 2115. P0300 указывает на случайные/множественные пропуски, тогда как P0301, P0302, P0303 и P0304 точно идентифицируют проблемный цилиндр (1, 2, 3 и 4 соответственно). ЭБУ фиксирует эти ошибки при нарушении равномерности вращения коленвала, выявляемой датчиком положения коленчатого вала (ДПКВ).

Игнорирование этих кодов приводит к повышенному расходу топлива, потере мощности, тряске двигателя и риску повреждения каталитического нейтрализатора из-за попадания несгоревшего топлива в выпускную систему. Требуется незамедлительная диагностика для предотвращения усугубления неисправности.

Основные причины и методы диагностики

Причинами пропусков зажигания обычно выступают:

Неисправности свечей зажигания: Нагар, эрозия электродов, неправильный зазор. Проверьте визуально, замените при необходимости.
Пробой высоковольтных проводов: Трещины, потертости, повышенное сопротивление. Проверьте мультиметром (норма: 3-10 кОм).
Дефекты катушки зажигания: На ВАЗ 2115 - двухвыводная (1-4 и 2-3 цилиндры). Проверьте сопротивление первичной (~0.5 Ом) и вторичной (~5.5 кОм) обмоток.
Низкая компрессия в цилиндре: Износ колец, прогар клапана. Замерьте компрессию (минимум 10-12 бар, разница между цилиндрами ≤1 бар).
Проблемы с топливоподачей: Засорение форсунки, низкое давление в рампе (проверьте топливный насос и регулятор давления).
Подсос воздуха: Разгерметизация впускного тракта после ДМРВ (трещины патрубков, прокладок).

Алгоритм поиска причины для кодов P0301-P0304:

Определите проблемный цилиндр по коду ошибки.
Поменяйте местами свечу зажигания с соседним цилиндром. Если ошибка перейдет - замените свечу.
Поменяйте местами высоковольтные провода. Перемещение ошибки укажет на неисправность провода.
Проверьте искрообразование, подключив тестовую свечу к проводу проблемного цилиндра.
Замерьте компрессию в цилиндре.
Проверьте форсунку (сопротивление обмотки ~11-15 Ом, равномерность распыла на стенде).

Код ошибки	Цилиндр	Критичные компоненты для проверки
P0300	Множественные	Топливный насос, ДПКВ, обрыв РХХ, ЭБУ, качество топлива
P0301	1	Свеча 1, ВВ провод 1, канал катушки (1-4), форсунка 1, компрессия Ц1
P0302	2	Свеча 2, ВВ провод 2, канал катушки (2-3), форсунка 2, компрессия Ц2
P0303	3	Свеча 3, ВВ провод 3, канал катушки (2-3), форсунка 3, компрессия Ц3
P0304	4	Свеча 4, ВВ провод 4, канал катушки (1-4), форсунка 4, компрессия Ц4

После устранения неисправности обязательно удалите коды ошибок через диагностический сканер и проведите тестовую поездку. Если проблема решена, лампа "Check Engine" не загорится повторно. При сохранении ошибки углубите диагностику, проверив датчик положения коленвала (ДПКВ), цепь управления форсунками и параметры топливной системы.

Расшифровка ошибок датчика кислорода (P0130-P0134)

Коды P0130-P0134 указывают на неисправности в цепи первого кислородного датчика (лямбда-зонда), расположенного до катализатора. Эти ошибки напрямую влияют на качество топливно-воздушной смеси и экологические показатели автомобиля.

Датчик отслеживает содержание кислорода в выхлопных газах, передавая данные в ЭБУ для корректировки впрыска. Неполадки вызывают повышенный расход топлива, потерю мощности и увеличение вредных выбросов.

P0130 – Общая неисправность цепи датчика кислорода (банк 1, датчик 1). Основные причины:

Обрыв или замыкание проводки
Окисление контактов в разъеме
Выход из строя самого датчика
Повреждение изоляции проводов

P0131 – Низкое напряжение сигнала датчика. Симптомы и источники:

Короткое замыкание сигнального провода на массу
Сильное загрязнение чувствительного элемента
Утечка воздуха в выпускном коллекторе
Неисправность топливных форсунок (обеднение смеси)

P0132 – Высокое напряжение сигнала датчика. Характерные проблемы:

Замыкание сигнального провода на "+12В"
Загрязнение датчика масляным нагаром
Переобогащение топливной смеси
Неисправность регулятора давления топлива

P0133 – Медленный отклик датчика. Критические факторы:

Физический износ лямбда-зонда
Отложения свинца или серы на рабочем элементе
Повышенное сопротивление в сигнальной цепи
Низкая температура датчика из-за неисправности подогрева

P0134 – Отсутствие активности датчика. Типичные причины:

Обрыв цепи подогрева или сигнального провода
Отсутствие питания на нагревателе
Полный выход датчика из строя
Обрыв массы датчика

Алгоритм диагностики и ремонта

Визуально осмотрите проводку и разъем датчика на повреждения
Проверьте сопротивление нагревателя (норма: 2-14 Ом)
Измерьте напряжение на сигнальном проводе при работе двигателя
Проанализируйте график сигнала через диагностический сканер
Проверьте опорное напряжение от ЭБУ (0.45В)
Протестируйте целостность цепи подогрева

При замене датчика используйте оригинальные или рекомендованные производителем аналоги. После установки нового датчика выполните адаптацию ЭБУ путем сброса ошибок и пробной поездки длительностью 10-15 км в разных режимах движения.

Коды неисправностей системы управления холостым ходом

Ошибки системы управления холостым ходом (УХХ) фиксируются ЭБУ при отклонении параметров от нормы. Основные симптомы включают нестабильные обороты, самопроизвольную остановку двигателя или повышенные холостые обороты. Диагностика выполняется через разъем OBD-II сканером, считывающим пятизначные коды стандарта OBD-II/PWM.

Распространенные коды неисправностей УХХ связаны с работой регулятора холостого хода (РХХ), датчиков и цепей управления. Анализ конкретного кода позволяет локализовать проблему – от загрязнения механических компонентов до электрических неполадок.

Код ошибки	Описание	Возможные причины
P0505	Общая неисправность системы УХХ	Загрязнение РХХ, обрыв цепи, заклинивание штока, неисправность ЭБУ
P0506	Обороты ХХ ниже нормы	Забит воздушный канал РХХ, низкое давление топлива, подсос воздуха
P0507	Обороты ХХ выше нормы	Заклинивание РХХ в открытом положении, неисправность ДПДЗ, подсос воздуха
P0508	Низкий сигнал цепи РХХ	Короткое замыкание на массу, обрыв провода, окисление контактов
P0509	Высокий сигнал цепи РХХ	Короткое замыкание на +12В, повреждение РХХ, сбой ЭБУ

Очистка компонентов: Демонтаж и промывка РХХ, канала холостого хода и дроссельной заслонки очистителем карбюратора.
Проверка электрики:
- Тестирование сопротивления РХХ (номинал 50-55 Ом)
- Прозвонка цепей управления на обрыв/КЗ
- Диагностика питания и массы ЭБУ
Замена элементов: Установка нового РХХ при заклинивании или несоответствии параметров, замена поврежденной проводки.
Адаптация: Сброс ошибок сканером, обучение РХХ (процедура зависит от модели ЭБУ).

Интерпретация ошибок датчика детонации (P0327, P0328)

Коды P0327 и P0328 указывают на неисправности в цепи датчика детонации (ДД), критически важного для предотвращения разрушительных вибраций двигателя. При их появлении ЭБУ переводит мотор в аварийный режим с фиксированным углом зажигания, что вызывает потерю мощности, повышенный расход топлива и характерные металлические стуки ("пальцы") при разгоне.

Обе ошибки требуют немедленной диагностики, так как длительная детонация провоцирует прогар клапанов, разрушение поршней и шатунных вкладышей. Система самодиагностики выявляет отклонения сигнала ДД от нормальных параметров, но не определяет точную причину сбоя.

Расшифровка кодов и методы устранения

Код ошибки	Описание	Основные причины	Алгоритм диагностики и ремонта
P0327	Низкий уровень сигнала ДД	Обрыв проводов или плохой контакт в разъёме Короткое замыкание сигнального провода на массу Неисправность самого датчика (внутренний обрыв) Ослабление крепления ДД (момент затяжки менее 10 Н·м)	Проверить целостность проводов мультиметром (сопротивление между контактами ЭБУ и ДД должно быть 0-1 Ом) Исключить КЗ на массу: сопротивление между сигнальным проводом и кузовом > 1 кОм Замерить сопротивление ДД (норма: 1-10 МОм при 20°C) Затянуть датчик с моментом 20 Н·м
P0328	Высокий уровень сигнала ДД	Короткое замыкание сигнального провода на +12В Механическое повреждение пьезоэлемента ДД Чрезмерная затяжка датчика (деформация корпуса) Попадание металлической стружки на чувствительный элемент	Проверить отсутствие КЗ на питание (напряжение на сигнальном проводе при включённом зажигании < 0.1В) Осмотреть ДД на наличие повреждений и загрязнений Проверить момент затяжки (не более 24 Н·м) Выполнить тест осциллографом (сигнал при постукивании по блоку должен возрастать)

Общие рекомендации: При замене ДД используйте оригинальные датчики (артикул 21120-3855020). После ремонта обязательно сбросите ошибки через диагностический разъём и проведите тестовую поездку с контролем параметра "Угол опережения зажигания" в режиме реального времени. Убедитесь, что корпус ДД плотно прилегает к блоку цилиндров без следов коррозии.

Анализ сбоев датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки (ДПДЗ) на ВАЗ 2115 передает в ЭБУ данные об угле открытия заслонки, влияя на формирование топливной смеси и стабильность холостого хода. Его неисправность нарушает работу двигателя, провоцируя характерные симптомы, требующие немедленной диагностики через колодку OBD-II.

Основные признаки сбоя включают плавающие обороты на холостом ходу, рывки при плавном разгоне, провалы мощности, самопроизвольную остановку двигателя и повышенный расход топлива. При критических поломках возможен переход в аварийный режим с фиксацией оборотов около 1500 об/мин.

Диагностика и коды ошибок

Для выявления неисправности ДПДЗ выполните сканирование через диагностический разъем:

Подключите адаптер OBD-II к 12-контактной колодке под панелью слева от руля.
Считайте коды ошибок с помощью ПО (например, OpenDiag, ELM327).
Ключевые ошибки ДПДЗ:
- Р0122 – Низкий уровень сигнала (обрыв цепи, замыкание на массу)
- Р0123 – Высокий уровень сигнала (КЗ на +12В, обрыв питания)
- Р2135 – Несоответствие показаний ДПДЗ и датчика педали акселератора

Алгоритм проверки датчика:

Этап	Действия	Нормальные значения
Визуальный осмотр	Проверка повреждений проводов, окислов на разъеме	Целостность изоляции, чистые контакты
Замер напряжения	Тестером между контактами «А» (масса) и «В» (+5В)	4.8–5.2 В
Проверка сигнала	Между контактами «А» и «С» при плавном открытии заслонки	Рост напряжения 0.5–4.5 В без скачков

Стирание кодов ошибок после ремонта

После устранения неисправности, вызвавшей ошибку в памяти ЭБУ ВАЗ 2115, коды необходимо принудительно удалить, так как контроллер не всегда сбрасывает их автоматически. Оставшиеся ошибки могут активировать сигнал "Check Engine" и мешать корректной работе системы диагностики.

Существует несколько способов стирания кодов с использованием диагностического оборудования или ручных методов. Важно убедиться, что проблема действительно устранена перед сбросом, иначе ошибка зарегистрируется повторно при следующем цикле самодиагностики.

Методы стирания кодов ошибок

Основные подходы к очистке памяти ЭБУ:

Специализированные сканеры:
- Подключите адаптер к 16-контактному разъему OBD-II (расположен под панелью у рулевой колонки).
- Выберите в меню программы функцию "Стереть коды ошибок" или "Clear DTC".
Сброс через клеммы АКБ:
- Снимите отрицательную клемму аккумулятора на 10-15 минут.
- Недостаток: сбрасываются настройки магнитолы и часов.
Ручной сброс через диагностический разъем:
- Замкните контакты "A" и "B" колодки (см. распиновку) на включенном зажигании на 15 секунд.
- Выключите зажигание на 20 секунд, затем запустите двигатель.

Проверка результата: После сброса выполните повторную диагностику для подтверждения отсутствия ошибок. Запустите двигатель и дайте ему поработать 5-10 минут – если "Check Engine" не активируется, ремонт выполнен успешно.

Метод	Эффективность	Риски
Диагностический сканер	100% сброс + просмотр стертых кодов	Требуется оборудование
Снятие клеммы АКБ	90% (зависит от модели ЭБУ)	Сброс настроек приборов
Ручное замыкание контактов	Только для старых блоков Январь 5.1.*	Риск повреждения ЭБУ при ошибке

Важно! При сохранении ошибки после сброса проверьте качество ремонта, целостность проводки и контактов в цепи связанных датчиков. Некоторые ошибки (например, P0300) требуют пробной поездки для повторной самодиагностики ЭБУ.

Пошаговый алгоритм устранения неисправности по ошибке

После считывания кода ошибки через диагностический разъем OBD-II и его расшифровки, приступайте к устранению неисправности. Действуйте системно, исключая возможные причины от простого к сложному.

Обязательно обесточьте автомобиль перед работами с электроцепями (снимите клемму с АКБ). Подготовьте мультиметр, набор инструментов и сервисную документацию по конкретной модели.

Определите компонент/систему
По коду ошибки (например, P0300 – пропуски зажигания) установите:
- Конкретный датчик (ДПКВ, ДМРВ, лямбда-зонд)
- Исполнительное устройство (форсунка, катушка зажигания)
- Электрическую цепь (обрыв, КЗ, сопротивление)
Проведите визуальный осмотр
Проверьте:
- Целостность проводов и разъемов (окисление, повреждение изоляции)
- Наличие механических повреждений компонентов
- Состояние контактов «массы» (клеммы кузова, двигателя)
Проверьте цепи питания
С помощью мультиметра:
- Убедитесь в наличии +12В на разъеме датчика/исполнителя
- Измерьте сопротивление «массы» (должно быть 0–5 Ом)
- Сравните показания с эталонными значениями из мануала
Протестируйте компонент
Для датчиков:
- Измерьте выходное напряжение/сопротивление в рабочих режимах
- Сравните с заводскими параметрами (например, ДПКВ: 500–900 Ом)
Для исполнителей:
- Проверьте срабатывание (подачей напряжения на форсунку/катушку)
Замените неисправный элемент
После идентификации дефекта:
- Отключите разъем, демонтируйте компонент
- Установите новую деталь (оригинал или проверенный аналог)
- Восстановите соединения, обеспечьте герметичность при необходимости
Сбросьте ошибку и проведите тест
- Через сканер очистите память ЭБУ
- Запустите двигатель, проверьте работу на холостом ходу
- Совершите пробную поездку (10–15 минут)
- Повторно считайте ошибки – код не должен проявляться

Проверка сопротивления датчиков при конкретном коде ошибки

При появлении диагностического кода, указывающего на неисправность конкретного датчика (например, Р0116 – неверный сигнал датчика температуры охлаждающей жидкости, Р0122 – низкий уровень сигнала датчика положения дроссельной заслонки), обязательным этапом является проверка его электрического сопротивления. Эта процедура позволяет выявить обрыв цепи, короткое замыкание или выход параметров датчика за допустимые заводские пределы.

Для корректной проверки необходимо точно идентифицировать проблемный датчик по коду ошибки, найти его расположение на двигателе ВАЗ 2115 (руководствуясь мануалом), отсоединить электрический разъем и подготовить мультиметр в режиме измерения сопротивления (Омы). Измерения проводятся между соответствующими контактами самого датчика, а не разъема проводки.

Алгоритм проверки сопротивления

1. Подготовка:

Заглушить двигатель, снять клемму "минус" с АКБ.
Найти датчик по коду ошибки (ДТОЖ, ДПДЗ, ДПКВ, ДМРВ и т.д.).
Отсоединить колодку жгута проводов от датчика.

2. Измерение сопротивления:

Установить мультиметр в режим Ω (Омы).
Подсоединить щупы прибора к выходным контактам самого датчика (номера контактов см. в распиновке для конкретного датчика).
Зафиксировать показания прибора.

3. Анализ результатов:

Сравнить измеренное значение с эталонным диапазоном для данной модели датчика и температуры двигателя.
Обрыв цепи: мультиметр покажет "OL" или "1" (бесконечное сопротивление).
Короткое замыкание: сопротивление близко к 0 Ом.
Выход за допустимый диапазон: значение сильно отличается от нормы (например, ДТОЖ при +20°C должен быть 2-3 кОм).

Пример: Проверка ДТОЖ (код Р0116)

Состояние двигателя	Нормальное сопротивление	Действия при отклонении
Холодный (+20°C)	2.1 - 2.9 кОм	Заменить ДТОЖ при несоответствии
Прогретый (90°C)	240 - 260 Ом	Заменить ДТОЖ при несоответствии
Обрыв	∞ (бесконечность)	Проверить целостность датчика, заменить
КЗ	≈0 Ом	Проверить датчик на загрязнение/замыкание, заменить

Важные замечания: Всегда сверяйтесь с точными техническими характеристиками для вашей модели датчика ВАЗ 2115. Учитывайте температуру двигателя при замерах – она критично влияет на сопротивление термисторов (ДТОЖ). Если сопротивление в норме, причину ошибки ищите в проводке, контактах разъема или ЭБУ.

Ремонт обрыва проводов в диагностической линии

Обрыв проводов диагностической линии блокирует связь между ЭБУ и сканером, делая невозможным считывание ошибок и параметров. Чаще повреждаются сигнальные провода K-Line (контакт 7) и L-Line (контакт 15), реже – линии питания и массы.

Основные причины: перетирание жгута в районе педального узла, коррозия контактов, механические повреждения при ремонте. Признак неисправности – отсутствие связи диагностического оборудования с ЭБУ при исправном предохранителе F12 (7.5А).

Контакт разъема	Назначение	Цвет провода (ВАЗ 2115)
4	Масса (GND)	Черный
7	K-Line (диагностика)	Оранжевый
15	L-Line (резерв)	Синий
16	+12V (питание)	Красный

Порядок восстановления проводки

Локализация обрыва
- Отсоедините колодку диагностического разъема и разъем ЭБУ (под бардачком)
- Прозвоните мультиметром цепи контактов 4, 7, 15, 16 между разъемами
- Определите поврежденный провод по отсутствию сопротивления (∞ Ом)
Ремонтные работы
- Зачистите изоляцию на участке обрыва с запасом 3-4 см
- Соедините концы провода пайкой с обязательной термоусадкой
- При замене участка используйте провод аналогичного сечения (0.75 мм²)
- Проложите восстановленную линию вдоль штатного жгута без натяжения
Контроль качества
- Проверьте отсутствие КЗ между соседними проводами
- Убедитесь в надежности изоляции и фиксации жгута
- Протестируйте связь со сканером при включенном зажигании

Важно: При повреждении разъема OBD-II замените контактную группу целиком. Избегайте скруток – только пайка или обжимные гильзы. После ремонта выполните сброс ошибок ЭБУ через диагностическое ПО.

Список источников

Для подготовки материала использовались технические документы и практические руководства, отражающие специфику работы с диагностическим оборудованием на автомобилях семейства ВАЗ. Особое внимание уделено официальным данным производителей сканеров и мануалам по ремонту.

Актуальная информация о кодах ошибок и методах их устранения сверялась с сервисной литературой и экспертными рекомендациями автомехаников, специализирующихся на отечественных автомобилях. Ниже приведены ключевые источники.

Техническая документация и специализированные издания

Руководство по ремонту ВАЗ 2113, 2114, 2115 от издательства "Золотые Руки"
Официальные сервисные бюллетени АвтоВАЗ по системам впрыска и электронике
Каталог кодов ошибок EOBD для отечественных автомобилей (издание 2023 г.)
Методическое пособие "Диагностика электронных систем ВАЗ" (автор К.П. Белов)

Производители диагностического оборудования

Инструкции пользователя для сканеров ELM327 и K-Line адаптеров
Технические спецификации на разъем OBD-II от компаний Bosch и Autocom
Рекомендации по работе с ПО OpenDiag и ВАЗ-Диагност

Экспертные материалы

Статьи из журналов "Автоэлектрик" и "За Рулем" по диагностике неисправностей
Форумные обсуждения на профильных ресурсах (ВАЗ-Клуб, Drive2.ru)
Видеоинструкции от мастеров СТО по поиску обрывов цепи К-линии
