Диагностика автомобиля - как адаптеры помогают найти поломку

Статья обновлена: 18.08.2025

Современные автомобили представляют собой сложные электронно-механические системы, где неисправность может скрываться в микропроцессоре или датчике. Для точного определения проблем требуются специальные инструменты.

Диагностические адаптеры стали связующим звеном между бортовыми компьютерами и мастерами. Эти компактные устройства считывают коды ошибок, параметры работы агрегатов в реальном времени и данные датчиков.

Без них поиск неполадок превращается в гадание. Адаптеры переводят язык электронных блоков управления в понятную информацию, позволяя точно локализовать "болезнь" автомобиля на ранней стадии.

Основные виды адаптеров: Bluetooth против Wi-Fi против USB

Автомобильные диагностические адаптеры делятся на три ключевые категории по типу подключения: Bluetooth, Wi-Fi и USB. Каждый вариант обеспечивает связь между электронными блоками управления (ЭБУ) автомобиля и диагностическим ПО на устройстве пользователя. Различия между ними влияют на скорость, удобство и стабильность работы.

Выбор конкретного типа зависит от задач пользователя, используемого оборудования и требований к мобильности. Беспроводные решения (Bluetooth/Wi-Fi) обеспечивают гибкость, тогда как USB предлагает максимальную надежность синхронизации данных без задержек.

Сравнительные характеристики адаптеров

Критерий	Bluetooth	Wi-Fi	USB
Скорость передачи	Низкая-средняя (до 3 Мбит/с)	Высокая (до 150 Мбит/с)	Максимальная (зависит от стандарта USB)
Стабильность	Чувствителен к помехам	Умеренно стабилен	Идеальная (прямое соединение)
Совместимость	Смартфоны, планшеты (Android/iOS)	Планшеты, ноутбуки	Ноутбуки, ПК (любая ОС)
Дальность работы	До 10 метров	До 30 метров	Ограничена длиной кабеля
Энергопотребление	Низкое	Высокое	Питание от порта
Типичное применение	Быстрая диагностика через мобильные приложения	Потоковая передача данных, обновление ПО	Профессиональное сканирование, перепрошивка ЭБУ

Bluetooth-адаптеры популярны среди автовладельцев благодаря простоте синхронизации со смартфоном. Подходят для базовых операций: чтение ошибок, мониторинг датчиков в реальном времени. Главный недостаток – задержки при передаче массивов данных.

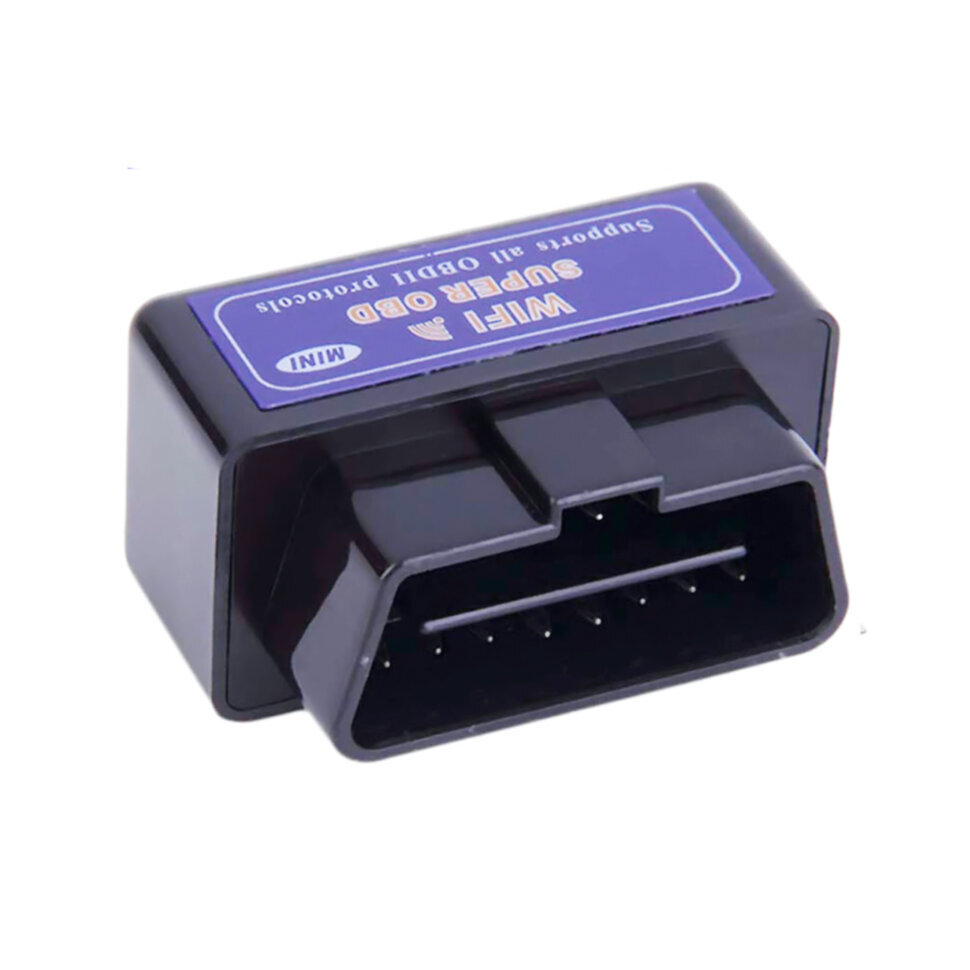

Wi-Fi-модули обеспечивают более высокую пропускную способность, что актуально для диагностического ПО с графиками и мультимедиа. Часто используются на планшетах или ноутбуках, но требуют ручного переключения между сетями.

USB-адаптеры остаются эталоном для сервисных станций. Отсутствие риска обрыва связи критично при перепрошивке контроллеров. Совместимы со специализированным ПО (например, Delphi, Bosch ESI), требующим минимальных задержек сигнала.

Выбор адаптера по марке и году выпуска автомобиля

Совместимость адаптера с конкретным автомобилем – ключевой фактор успешной диагностики. Каждый производитель и даже разные модели в рамках одного бренда могут использовать уникальные протоколы обмена данными (OBD-II, CAN, K-Line, VAN и др.) или их комбинации, которые эволюционировали с годами.

Год выпуска машины критически важен, так как именно он определяет поколение электронных систем управления двигателем (ЭСУД), коробкой передач, ABS, подушками безопасности и другими узлами. Адаптер должен корректно "понимать" язык, на котором "говорит" блок управления вашего авто, и обеспечивать доступ ко всем необходимым параметрам.

Как подобрать совместимый адаптер

Для точного выбора необходимо последовательно уточнить три параметра:

1. Марка и модель автомобиля: Бренд (например, Volkswagen, Hyundai, Toyota) и точная модель (Golf, Solaris, Camry).
2. Год выпуска: Конкретный год производства (не просто поколение, например, 2015, а не "после 2012").
3. Тип двигателя и рынок сбыта: Бензин/дизель, объем, экологический стандарт (Евро-4, Евро-5 и т.д.), а также регион (Европа, США, Азия), так как прошивки ЭБУ могут отличаться.

На основе этих данных можно определить:

• Поддерживаемые протоколы диагностики (OBD-II обязателен для авто с 2001+ в США и 2004+ в ЕС, но дополняется специфичными).
• Необходимый тип разъема (чаще всего OBD-2 16-pin, но расположение контактов/наличие CAN-шины варьируется).
• Требуемый функционал адаптера (только чтение ошибок, сброс сервисных интервалов, кодирование блоков, работа с иммобилайзером).

Пример автомобиля	Рекомендуемый тип адаптера	Важные нюансы
Volkswagen Passat B6 (2005-2010)	Адаптер с поддержкой CAN и K-Line	Требуется доступ к системам комфорта (окна, люк)
Toyota Corolla (2015+)	CAN-адаптер OBD-II	Обязательна совместимость с протоколами Toyota (ISO 15765)
ВАЗ Lada Granta (до 2015)	Адаптер с поддержкой K-Line (ISO 9141)	Модели после 2015 могут требять CAN

Где найти точную информацию: Обращайтесь к официальным сайтам производителей адаптеров (Autel, Launch, ELM327-совместимые), где есть разделы подбора по авто. Используйте специализированные форумы вашей марки – владельцы часто тестируют оборудование и делятся опытом. Проверяйте списки поддерживаемых марок/моделей в описании адаптера.

Ошибка в выборе приведет к ограниченному доступу к данным, невозможности считать некоторые ошибки или полному отсутствию связи с ЭБУ. Универсальные адаптеры (особенно дешевые ELM327 v1.5) часто не работают корректно со сложными или новыми системами.

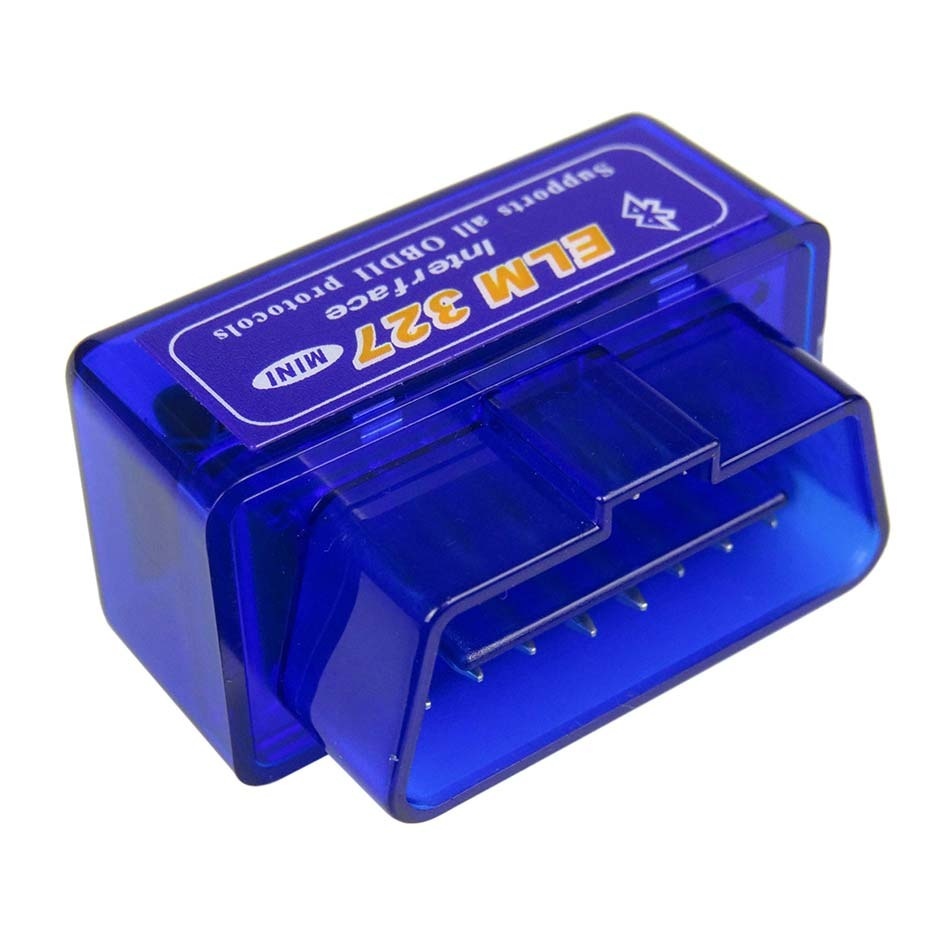

ELM327-совместимые адаптеры: мировой стандарт или устаревшее решение?

ELM327-совместимые адаптеры доминируют на рынке десятилетиями благодаря универсальности и доступности. Их протоколы охватывают базовые функции OBD-II (чтение ошибок, мониторинг датчиков) для большинства автомобилей после 1996 года выпуска. Огромное количество ПО для смартфонов и ПК поддерживает этот стандарт, делая диагностику простой и недорогой для рядовых пользователей и небольших СТО.

Однако современные автомобили с продвинутыми системами (ADAS, гибридные силовые установки, сложные ЭБУ) требуют более глубокого доступа и высокой скорости обмена данными. Оригинальный чип ELM327 не поддерживает современные высокоскоростные шины (CAN FD, FlexRay, Ethernet), а также специфические протоколы производителей для модулей кузова, трансмиссии или мультимедиа. Многие клоны на рынке имеют урезанную функциональность или проблемы со стабильностью соединения.

Ключевые аспекты оценки ELM327 сегодня

Сильные стороны для базовой диагностики:

• Поддержка основных протоколов OBD-II (ISO 9141, KWP2000, J1850, CAN 11/250)
• Низкая стоимость устройств (от $5)
• Кроссплатформенная совместимость с ПО (Torque, Car Scanner и др.)
• Простота использования для чтения кодов ошибок и параметров в реальном времени

Критические ограничения для современных задач:

Проблема	Последствие
Низкая скорость передачи данных (до 500 кбит/с)	Задержки при работе с высокоскоростными системами (например, адаптивный круиз-контроль)
Отсутствие поддержки CAN FD, DoIP, FlexRay	Невозможность диагностики модулей в авто премиум-класса после ~2018 года
Ограниченный доступ к производительским протоколам (UDS)	Недоступность калибровок, кодирования, адаптаций
Риск некачественных клонов	Ошибки декодирования данных, повреждение прошивок

Выводы: ELM327 остается практичным стандартом для базовой диагностики старых автомобилей и обучения, но для профессионального ремонта современных машин требуются адаптеры с поддержкой OBD-III, UDS и мультиплексных шин. Его ниша – быстрая проверка двигателя и чтение общедоступных данных, тогда как сложные неисправности требуют оборудования уровня J2534 или дилерских сканеров.

Технические характеристики адаптеров: на что обращать внимание при покупке

Выбор адаптера определяется его способностью корректно взаимодействовать с электронными блоками управления конкретного автомобиля. Совместимость с протоколами диагностики – базовый критерий, так как разные марки и поколения машин используют уникальные стандарты обмена данными.

Функциональные возможности устройства должны соответствовать задачам пользователя: базовое чтение ошибок требует иных характеристик, чем программирование ЭБУ или мониторинг параметров в реальном времени. Скорость передачи данных напрямую влияет на эффективность работы.

Ключевые технические параметры

При оценке адаптера обращайте внимание на следующие характеристики:

• Поддерживаемые протоколы: OBD-II (ISO 15765, ISO 14230, ISO 9141, SAE J1850), CAN, K-Line, LIN. Чем шире список, тем универсальнее устройство.
• Скорость передачи данных: критична для работы с графиками параметров (например, 500 кбит/с для CAN-шины).
• Совместимость ПО: поддержка специализированных программ (Launch X431, Delphi DS, OEM-софт) и мультибрендовых приложений (ScanMaster, Torque).

Дополнительные функциональные возможности существенно расширяют сферу применения:

1. Эмуляция осциллографа для анализа сигналов датчиков
2. Возможность прошивки ЭБУ (требует защищённого соединения)
3. Беспроводные интерфейсы: Bluetooth (для мобильных устройств), Wi-Fi (высокоскоростной обмен)

Характеристика	Базовые модели	Профессиональные модели
Кол-во протоколов	3-5 основных	10+ (включая спецпротоколы)
Скорость CAN	до 250 кбит/с	1-2 Мбит/с
Функции	Чтение ошибок, базовые замеры	Кодирование, адаптация, калибровка

Тип подключения определяет удобство использования: проводные (USB) обеспечивают стабильность, беспроводные – мобильность. Для работы с коммерческим транспортом обязательна поддержка тяжелых протоколов (J1939, FMS).

Протоколы обмена данными: CAN, K-Line, VPW, PWM

Электронные блоки управления (ЭБУ) автомобиля обмениваются диагностической информацией через строго регламентированные протоколы связи. Эти стандарты определяют физический уровень (электрические параметры сигнала) и логический уровень (формат сообщений, скорость передачи). Без унификации протоколов корректная интерпретация данных сканерами и адаптерами была бы невозможна.

Разные протоколы разрабатывались в различные периоды эволюции автомобильной электроники, что объясняет их различия в скорости, сложности и области применения. Старые системы (OBD-I) использовали преимущественно VPW, PWM или K-Line, тогда как современные автомобили (OBD-II, EOBD) перешли на высокоскоростную шину CAN. Адаптер должен поддерживать необходимый набор протоколов для корректной работы с конкретным автомобилем.

Ключевые протоколы и их особенности

Основные стандарты, с которыми сталкиваются диагностические адаптеры:

• CAN (Controller Area Network): Доминирующий современный протокол. Использует двухпроводную дифференциальную шину (CAN-High, CAN-Low), обеспечивает высокую скорость (до 1 Мбит/с), надежность и устойчивость к помехам. Позволяет множеству ЭБУ обмениваться данными по одной паре проводов. Основной для OBD-II с 2001 года (легковые) и 2004 (грузовые в США).
• K-Line (ISO 9141-2): Однопроводной последовательный протокол (плюс опциональная L-Line для инициализации). Распространен на европейских и азиатских автомобилях периода ~2000-2004 годов. Низкая скорость (10.4 Кбит/с), используется для диагностики и программирования. Часто работает совместно с CAN.
• VPW (Variable Pulse Width / J1850 VPW): Американский протокол эпохи OBD-I и раннего OBD-II. Передает данные, модулируя ширину импульсов (длинный=1, короткий=0) по одному проводу. Низкая скорость (10.4 Кбит/с). Применялся GM, Chrysler.
• PWM (Pulse Width Modulation / J1850 PWM): Двухпроводной протокол (один провод для сигнала HIGH, один для LOW), использовавшийся в основном Ford. Передает данные с помощью синхронизированных по длительности импульсов. Скорость выше VPW (41.6 Кбит/с). Вытеснен CAN.

Совместимость адаптера: Качественный мультипротокольный адаптер содержит аппаратные и программные компоненты для поддержки всех этих стандартов. Это позволяет ему:

1. Автоматически определять активный протокол на диагностическом разъеме OBD-II (пин 6 - CAN High, 7 - K-Line, 14 - CAN Low, 2 - J1850 Bus+, 10 - J1850 Bus-).
2. Корректно преобразовывать электрические сигналы протокола в цифровой формат, понятный ПО.
3. Интерпретировать "сырые" данные согласно спецификациям протокола (разбивка на кадры, проверка контрольных сумм, выделение идентификаторов и полезной нагрузки).

Понимание различий протоколов критически важно для выбора правильного адаптера и диагностики проблем связи между сканером и ЭБУ автомобиля.

Для чего нужны мультибрендовые адаптеры

Главная ценность мультибрендовых адаптеров заключается в их универсальности. В отличие от специализированных сканеров, рассчитанных на одну марку или группу марок (например, только VAG или только азиатские производители), они способны взаимодействовать с электронными блоками управления (ЭБУ) подавляющего большинства современных автомобилей различных марок, будь то европейские, азиатские или американские модели.

Это избавляет профессиональных автомехаников и сервисные центры от необходимости приобретать и содержать целый парк дорогостоящих дилерских или узкоспециализированных сканеров. Один мультибрендовый адаптер заменяет множество устройств, обеспечивая доступ к диагностическим данным и функциям автомобилей разных производителей через единый интерфейс и программное обеспечение.

Ключевые преимущества

Основные выгоды использования мультибрендовых адаптеров:

• Работа с широким спектром марок и моделей: Диагностика автомобилей от разных производителей (VW, Audi, Skoda, Seat, BMW, Mercedes-Benz, Ford, Renault, Peugeot, Citroen, Toyota, Honda, Nissan, Hyundai, Kia и многих других) с использованием одного устройства.
• Экономия средств и места: Значительное снижение затрат на закупку оборудования и отсутствие необходимости выделять место под множество сканеров.
• Повышение эффективности работы сервиса: Быстрое переключение между автомобилями разных марок без смены оборудования, сокращение времени простоя.
• Унификация процесса диагностики: Единое программное обеспечение и интерфейс для работы с разными автомобилями, упрощающее обучение персонала.
• Поддержка современных протоколов: Обеспечение корректной связи по стандартным (OBD-II) и фирменным протоколам диагностики (K-Line, CAN, VAN, PWM и др.), включая доступ к расширенным системам и функциям (двигатель, АКПП, ABS, ESP, SRS, климат-контроль, электронные модули кузова и т.д.).
• Снижение риска ошибок: Исключение необходимости подключать неподходящий сканер, что может привести к сбоям в ЭБУ.
• Мобильность и удобство: Компактные размеры большинства адаптеров делают их удобными для использования как в стационарном сервисе, так и для выездной диагностики.

Сравнение возможностей:

Критерий	Мультибрендовый адаптер	Однобрендовый/Дилерский сканер
Количество поддерживаемых марок	Очень широкий спектр (десятки марок)	Одна марка или группа (часто только 1-2 бренда)
Затраты на оборудование	Сравнительно невысокие (одно устройство)	Очень высокие (требуется несколько устройств)
Универсальность в сервисе	Максимальная (работа с любым клиентским авто)	Низкая (только для "своих" марок)
Глубина диагностики	Высокая (доступ к большинству систем), но может уступать дилерскому ПО по специфичным функциям	Максимальная (полный доступ ко всем системам и функциям, включая программирование)

Таким образом, мультибрендовый адаптер становится основным рабочим инструментом для диагностики в условиях современного автосервиса, где ежедневно обслуживаются автомобили самых разных производителей, обеспечивая универсальный доступ к их "электронному здоровью".

Подключение адаптера к бортовой сети автомобиля

Стандартный разъём OBD-II, расположенный в зоне доступности водителя (чаще под рулевой колонкой или в районе педального узла), служит универсальным портом для подключения диагностического сканера. Конструкция разъёма исключает риск неправильной ориентации – штекер адаптера физически невозможно вставить некорректно благодаря трапециевидной форме и фиксирующим выступам.

После механического соединения происходит автоматическая инициализация электронного "рукопожатия" между адаптером и электронным блоком управления автомобиля (ЭБУ). Адаптер получает питание напрямую от бортовой сети (+12В) через контакты разъёма, что исключает необходимость внешних источников энергии. Сигнальные светодиоды на корпусе устройства визуально подтверждают установление физического контакта и начало обмена данными.

Ключевые этапы установки связи

Для успешной диагностики обязательно выполните последовательность действий:

1. Заглушите двигатель и включите зажигание в положение "ON" (приборная панель активна)
2. Подсоедините адаптер к OBD-II порту до характерного щелчка фиксатора
3. Дождитесь стабилизации индикаторных ламп на адаптере (обычно зелёный свет сигнализирует о готовности)

Типичные протоколы связи, поддерживаемые через OBD-II:

Протокол	Скорость (кбит/с)	Автопроизводители
SAE J1850 PWM	41.6	Ford, Jaguar
ISO 9141-2	10.4	Chrysler, азиатские бренды
SAE J1939	250	Грузовики, дизели

Критические ошибки подключения:

• Аккумуляторная батарея с напряжением ниже 11В
• Механические повреждения контактов в OBD-разъёме
• Несовместимость протокола связи адаптера и ЭБУ

Необходимое программное обеспечение: мобильные приложения

Мобильные приложения выступают интеллектуальным интерфейсом между диагностическим адаптером и пользователем, расшифровывая сырые данные в понятные коды ошибок, графики параметров и текстовые рекомендации. Они позволяют не просто считать неисправности, но и визуализировать работу систем автомобиля в реальном времени: отображать обороты двигателя, температуру охлаждающей жидкости, напряжение бортовой сети, положение дроссельной заслонки и сотни других параметров.

Функциональность современных приложений выходит за рамки базовой диагностики, включая расшифровку VIN, сброс сервисных интервалов, адаптацию узлов после замены, тестирование исполнительных механизмов и ведение истории обслуживания. Качественное ПО обеспечивает доступ к заводским базам данных ошибок, предоставляя подробные описания неисправностей и возможные пути их устранения, что критично для точной локализации проблемы.

Ключевые приложения для диагностики

Название	Основные функции	Платформы
Torque Pro	Чтение/очистка ошибок OBD2, мониторинг параметров в реальном времени, создание пользовательских приборных панелей, запись логов, GPS-трекинг	Android
Car Scanner ELM OBD2	Поддержка мультимарочных протоколов, расширенная диагностика систем ABS/SRS, визуализация данных на графиках, имитация приборной панели, облачное хранение отчетов	iOS, Android
OBD Auto Doctor	Глубокий анализ параметров ЭБУ, построение маршрутов с привязкой к данным, сравнение диагностических сессий, генерация детализированных отчетов в PDF/CSV	iOS, Android, Windows
BMW Carly	Бренд-специфичная диагностика (BMW/Mini/Rolls-Royce), кодирование функций, программирование модулей, сброс сервисных индикаторов, активация скрытых опций	iOS, Android

Необходимое программное обеспечение: настольные программы

Адаптер выступает лишь физическим мостом между автомобилем и компьютером, но истинную интерпретацию данных обеспечивает специализированное программное обеспечение. Настольные программы анализируют сырые коды неисправностей (DTC), параметры реального времени (например, обороты двигателя, напряжение датчиков), а также позволяют активировать исполнительные механизмы для проверки их работоспособности. Без корректного ПО адаптер остается бесполезным инструментом, неспособным расшифровать язык контроллеров автомобиля.

Выбор программы напрямую зависит от целей диагностики и марки автомобиля. Универсальные решения охватывают широкий спектр марок, но могут уступать в глубине анализа специализированному софту от производителей (OEM). Ключевое значение имеют регулярные обновления ПО, так как они добавляют поддержку новых моделей, протоколов обмена и актуальные базы данных кодов ошибок с расшифровками.

Типы и возможности диагностических программ

Настольный софт классифицируется по назначению и совместимости:

• Мультимарочные: (Примеры: LAUNCH X-431, AUTEL MaxiSys, Delphi DS) - Работают с сотнями марок, идеальны для сервисов широкого профиля. Требуют мощных ПК и лицензионных подписок.
• OEM (Оригинальные): (Примеры: VCDS/VAG-COM для VAG Group, FORScan для Ford, Toyota TechStream) - Обеспечивают максимальную глубину доступа к системам конкретного производителя, включая кодирование и адаптацию.
• Открытые/Shareware: (Примеры: ScanMaster-ELM для ELM327 адаптеров, RomRaider для Subaru) - Часто бесплатны или недороги, но функционал ограничен базовой диагностикой и чтением параметров.

Обязательные функции профессиональных программ:

1. Чтение/сброс кодов неисправностей (DTC) с подробными описаниями.
2. Отображение данных в реальном времени (графики, таблицы).
3. Активация исполнительных механизмов (тест форсунок, клапанов, реле).
4. Адаптация и кодирование компонентов (требует глубоких знаний).
5. Сохранение и сравнение логов диагностических сессий.

Критерий	Важность	Примеры ПО
Совместимость с адаптером	Критическая	LAUNCH X-431 (с фирменным адаптером), FORScan (с ELM327 или J2534)
Поддержка протоколов	Высокая	AUTEL MaxiSys (CAN, K-Line, J1850, DoIP), VCDS (VAG-специфичные)
Частота обновлений	Высокая	OEM-софт (ежегодные подписки), мультимарочные (ежеквартальные)

Популярные программы для диагностики: Torque, Car Scanner, ScanMaster

Эти приложения превращают смартфоны и планшеты в мощные диагностические сканеры, используя связь с адаптерами OBD2 через Bluetooth или Wi-Fi. Они считывают коды ошибок, интерпретируют параметры двигателя и систем автомобиля в реальном времени.

Функциональность варьируется от базового мониторинга до продвинутой аналитики, что делает их доступными как для автовладельцев, так и для профессионалов. Ключевое преимущество – визуализация данных через графики, диаграммы и журналы, упрощающая поиск неисправностей.

Сравнение возможностей программ

Программа	Особенности	Поддержка протоколов
Torque Pro	Расширенная кастомизация приборов, GPS-трекинг, автоматическая регистрация данных	OBD-II (ELM327), частично EOBD, JOBD
Car Scanner ELM OBD2	Готовые профили под марки авто, 3D-визуализация датчиков, диагностика АКП и электронных систем	Мультибрендовая поддержка (GM, Ford, VAG и др.)
ScanMaster ELM	Фокус на детальной расшифровке параметров двигателя, тестирование компонентов (форсунки, клапаны)	Глубокий анализ CAN-шины, MODBUS

Критические возможности:

• Стирание ошибок: Сброс CHECK ENGINE и адаптаций после ремонта
• Датчики в реальном времени: Мониторинг температуры, давления, оборотов, расхода топлива с настройкой предупреждений
• Сравнение данных: Фиксация "до/после" для оценки эффективности вмешательств

При выборе программы учитывайте совместимость с вашим адаптером и поддержку протоколов автомобиля. Например, ScanMaster незаменим для глубокой диагностики дизелей, а Car Scanner лучше интерпретирует азиатские марки.

Считывание базовых кодов ошибок двигателя (P0xxx)

Базовые коды ошибок категории P0xxx являются универсальными для всех автомобилей, соответствующих стандарту OBD-II. Они указывают на неполадки в работе двигателя и топливной системы, включая проблемы с датчиками, исполнительными механизмами, смесеобразованием или зажиганием. Адаптер подключается к диагностическому разъёму OBD-II (обычно расположенному под рулевой колонкой) и считывает коды, сохранённые в памяти электронного блока управления (ЭБУ) при обнаружении отклонений от нормы.

Для расшифровки кодов используется простая структура: символ "P" обозначает силовую установку, цифра "0" подтверждает стандартизацию кода (в отличие от "1" для производителя), а последующие три цифры детализируют неисправность. Например, P0171 сигнализирует о бедной топливовоздушной смеси, а P0304 – о пропусках воспламенения в четвёртом цилиндре. Адаптер не только извлекает эти коды, но и позволяет очистить их после устранения проблемы.

Ключевые аспекты работы с кодами P0xxx

• Типичные категории ошибок:

Диапазон кодов	Тип неисправности
P00xx-P01xx	Топливно-воздушная смесь, датчики кислорода
P02xx	Проблемы впрыска топлива
P03xx	Система зажигания, пропуски воспламенения
P04xx	Система рециркуляции выхлопных газов (EGR)

• Ограничения диагностики: Коды указывают на симптом или зону неисправности, но не всегда идентифицируют конкретную сломанную деталь. P0171 может вызываться как негерметичностью впуска, так и неисправностью топливного насоса.
• Дополнительные данные: Современные адаптеры отображают параметры в реальном времени (обороты двигателя, нагрузка, коррекция смеси), что критично для точной интерпретации кода.
• Очистка ошибок: После ремонта коды удаляются через адаптер. Если ошибка не повторяется в течение нескольких циклов запуска двигателя, она не сохраняется в памяти ЭБУ.

Интерпретация расширенных кодов неисправностей

Современные диагностические адаптеры способны считывать не только базовые коды ошибок (DTC), но и расширенные параметры, предоставляющие глубокую аналитику состояния систем автомобиля. Эти данные включают реальные показатели датчиков, характеристики исполнительных механизмов, историю возникновения сбоев и даже условия, при которых была зафиксирована неисправность.

Интерпретация таких кодов требует понимания взаимосвязей между параметрами: например, код P0171 (обедненная смесь) сопровождается данными о расходе воздуха, давлении топлива, времени впрыска и показаниях лямбда-зондов. Анализ этих значений в динамике позволяет точно локализовать причину – будь то утечка вакуума, неисправность топливного насоса или загрязнение форсунок.

Ключевые аспекты анализа

Для эффективной расшифровки специалисты учитывают:

• Структуру кода:
  • Буквенный префикс (P, C, U, B) указывает на систему (двигатель, шасси, кузов, сеть)
  • Цифровые группы идентифицируют конкретный узел и характер неисправности
• Замеры в реальном времени:

  Параметр	Пример диагностируемой проблемы
  Short Term Fuel Trim	Утечки воздуха или неисправность MAF-датчика
  Давление в топливной рампе	Износ топливного насоса/регулятора
  Угол опережения зажигания	Детонация из-за низкого октанового числа

• Графическое отображение: кривые параметров при нагрузке/холостом ходу выявляют скрытые отклонения, незаметные при статической проверке

Ошибочная трактовка данных – распространенная причина некорректного ремонта. Код P0304 (пропуски зажигания в 4 цилиндре) может указывать как на неисправную катушку, так и на низкую компрессию. Только сопоставление с показателями давления в цилиндре, осциллограммы искрообразования и температуры выхлопа даст точный ответ.

Фиксация параметров в реальном времени (live data)

Live data позволяет мониторить текущие показатели датчиков и систем автомобиля в режиме реального времени. Это обеспечивает моментальный доступ к критически важной информации: от оборотов двигателя и температуры охлаждающей жидкости до сигналов лямбда-зондов и давления в топливной рампе. Диагност наблюдает за динамикой изменений параметров без задержек, что невозможно при статической диагностике.

Отображение данных происходит в виде цифровых значений, графиков или гистограмм на экране адаптера. Это помогает выявлять аномалии, которые не фиксируются как ошибки в ЭБУ (например, плавающие холостые обороты или кратковременные сбои). Сравнение показателей с эталонными значениями для конкретной модели авто ускоряет локализацию неисправности.

Ключевые возможности live-диагностики

• Визуализация скрытых проблем: Фиксация параметров при разных режимах работы двигателя (холостой ход, ускорение, прогрев)
• Анализ взаимодействия систем: Синхронный мониторинг показаний кислородных датчиков, расхода воздуха и топливных коррекций
• Проверка датчиков: Контроль реакции ДПДЗ, ДМРВ, ДПКВ на изменение нагрузки в движении

Пример практического применения: При пропусках зажигания live data отображает неравномерность вращения коленвала (параметр «Crankshaft Acceleration») и конкретный цилиндр с проблемой. Параллельно анализируются данные с катушек зажигания и форсунок для точного определения причины.

Параметр	Нормальное значение	Признак неисправности
Краткосрочная топливная коррекция (STFT)	±5%	Колебания >10% указывают на утечку воздуха или неисправность ДМРВ
Напряжение лямбда-зонда	0.1–0.9V (частое изменение)	Застывшее значение свидетельствует о выходе датчика из строя
Угол опережения зажигания	5–15° на холостом ходу	Резкие скачки при детонации

Для эффективного использования live data критически важен синхронный захват нескольких параметров. Современные адаптеры позволяют записывать данные в поездке с последующим анализом логов. Это особенно полезно при диагностике прерывистых неисправностей, когда дефект проявляется только в特定нных условиях эксплуатации.

1. Запустите запись параметров при появлении симптома неисправности
2. Сравните пиковые отклонения с эталонными значениями ЭБУ
3. Выделите группы взаимосвязанных параметров с аномальным поведением

Настройка отображения важнейших параметров на экране

Гибкая кастомизация экранного интерфейса позволяет сконцентрироваться на критически важных показателях в реальном времени. Современные адаптеры поддерживают одновременный вывод до 8-12 параметров, выбираемых из сотен доступных данных ЭБУ. Фильтрация информационного шума – ключевое преимущество при оперативной диагностике скрытых неполадок.

Диагност формирует уникальные профили отображения под конкретную задачу: например, "Топливная система" с выводом давления в рампе, длительности впрыска и корректировок форсунок или "Система SCR" с контролем уровня AdBlue, температуры катализатора и ошибок NOx-сенсора. Профили сохраняются для мгновенного доступа при повторных проверках.

Ключевые аспекты визуализации данных

Эффективная настройка включает:

• Выбор формата отображения: цифровые значения, графики, гистограммы или комбинированные виджеты
• Приоритизацию параметров – размещение критичных показателей (обороты, температура ОЖ) в центре экрана
• Настройку цветовой сигнализации: автоматическое выделение красным при выходе за допустимые диапазоны

Тип параметра	Оптимальный формат	Примеры
Динамические показатели	Графики в реальном времени	Напряжение датчика кислорода, давление наддува
Статусные значения	Цифровые индикаторы	Коды неисправностей, состояние реле
Соотношения параметров	Сдвоенные графики/гистограммы	Запрашиваемое vs фактическое давление топлива

Профессиональные сканеры позволяют создавать интерактивные панели с возможностью изменения параметров непосредственно через интерфейс: коррекция оборотов холостого хода, активация тестов форсунок или клапана EGR. Такая интеграция управления сокращает время диагностического цикла на 30-40%.

При работе с графиками особое внимание уделяется синхронизации шкал: наложение кривых MAF и давления во впускном коллекторе с единой временной разверткой сразу выявляет рассогласование показателей. Адаптивная подстройка масштаба предотвращает "уплывание" сигнала за границы экрана при резких изменениях режима работы двигателя.

Диагностика проблем трансмиссии по кодам неисправностей

Современные адаптеры OBD-II считывают коды трансмиссии (серии P07XX-P0AXX), точно указывая на сбои в механических или электронных компонентах. Например, код P0715 (неисправность датчика частоты вращения входного вала) сигнализирует о проблемах с сенсором или проводкой, влияющих на переключение передач.

Расшифровка кодов требует анализа дополнительных параметров в реальном времени: давление в соленоидах, температура масла, положение дроссельной заслонки. Это позволяет отличить аппаратную поломку (P0730 – несоответствие передаточных чисел) от программных ошибок (P0601 – сбой памяти контроллера).

Ключевые аспекты интерпретации

• Механические vs электронные неисправности: Код P0776 (неисправность соленоида давления) может означать как заклинивание клапана, так и обрыв цепи.
• Контекстные данные: Проверка фактической и заданной скорости вращения валов (PID 190-191) при P0720 подтверждает или опровергает выход из строя датчика выходного вала.
• Исторические коды: Наличие "замороженных" кадров (freeze frames) с параметрами на момент ошибки упрощает воспроизведение условий сбоя.

Код ошибки	Типичная причина	Критичность
P0700	Общая неисправность системы управления трансмиссией	Высокая (требует срочной диагностики)
P0717	Обрыв цепи датчика входного вала	Средняя (блокировка передач)
P0741	Слипание муфты гидротрансформатора	Высокая (риск перегрева)

Важно: После ремонта обязательна очистка кодов и тест-драйв для проверки адаптаций. Ложные срабатывания часто возникают при низком уровне ATF или использовании некондиционной жидкости.

1. Считайте коды через адаптер, определите приоритетные (активные/постоянные).
2. Проанализируйте live-данные, связанные с кодом (например, показания соленоидов при P0756).
3. Проведите функциональные тесты: электрическую проверку датчиков, механическую диагностику гидроблока.

Анализ состояния систем безопасности (ABS, ESP, SRS)

Современные системы безопасности автомобиля, такие как ABS (антиблокировочная система тормозов), ESP (система курсовой устойчивости) и SRS (подушки безопасности и преднатяжители ремней), представляют собой сложные электронные комплексы с множеством датчиков и исполнительных механизмов. Их корректная работа критически важна для предотвращения аварий и минимизации последствий ДТП, поэтому постоянный мониторинг и точная диагностика их состояния являются обязательными процедурами при любом техническом обслуживании.

Адаптеры для диагностики выступают ключевым инструментом для глубокого анализа этих систем. Они обеспечивают прямой цифровой доступ к управляющим блокам ABS/ESP и SRS, позволяя считывать не только текущие ошибки, хранящиеся в памяти ЭБУ, но и просматривать актуальные параметры работы в режиме реального времени. Это включает данные о скорости вращения каждого колеса, давлении в тормозной магистрали, угле поворота руля, поперечном ускорении, состоянии датчиков удара, сопротивлении пиропатронов подушек безопасности и статусе контактов замков ремней.

Ключевые диагностические возможности адаптеров

Использование специализированных адаптеров позволяет решать несколько критически важных задач:

• Точное определение неисправности: Адаптеры расшифровывают коды ошибок (DTC), указывая на конкретный отказавший компонент (например, обрыв цепи датчика скорости колеса, неисправность гидромодуля ABS, высокое сопротивление в цепи подушки безопасности), что исключает необходимость "слепой" замены деталей.
• Проверка работоспособности после ремонта: Сброс ошибок и проведение тестов активации исполнительных механизмов (например, прокачка ABS-насоса через адаптер) для подтверждения успешности ремонта и калибровки системы.
• Анализ "плавающих" неисправностей: Запись и просмотр графиков параметров (стоп-кадров) в момент возникновения сбоя, который не фиксируется как постоянная ошибка, помогает выявить прерывистые проблемы с датчиками или проводкой.
• Контроль качества компонентов: Проверка реальных значений сопротивления пиропатронов SRS или корректности сигналов датчиков ESP перед установкой новых запчастей.

Особое внимание уделяется диагностике системы SRS из-за высоких рисков при ошибках. Адаптеры обеспечивают безопасное взаимодействие с блоком управления подушками:

1. Предупреждение о необходимости отключения АКБ перед подключением сканера к разъему SRS.
2. Возможность считывания истории срабатываний (аварийных событий).
3. Безопасный сброс ошибок после замены модулей (подушек, ремней, блока управления) без риска случайной активации пиропатронов.

Современные мультимарочные адаптеры поддерживают протоколы UDS и обеспечивают доступ к специфическим параметрам систем безопасности:

Система	Пример критического параметра	Диагностическая ценность
ABS/ESP	Давление в контуре тормозов	Выявление неисправностей гидравлического модуля, утечек
ESP	Угол поворота рулевого колеса / Поперечное ускорение	Проверка калибровки датчиков после ударов, замены
SRS	Сопротивление цепи пиропатрона водителя	Обнаружение плохого контакта, обрыва или КЗ перед заменой подушки

Таким образом, адаптеры трансформируют диагностику систем безопасности из предположений в точную науку. Они не только экономят время и средства, выявляя корень проблемы, но и гарантируют, что после ремонта жизненно важные системы автомобиля восстановлены до заводского уровня надежности, обеспечивая максимальную защиту водителя и пассажиров.

Датчики кислорода: как выявить неисправность

Датчики кислорода (лямбда-зонды) – критически важные элементы системы управления двигателем. Они непрерывно анализируют количество остаточного кислорода в выхлопных газах, предоставляя блоку управления двигателем (ЭБУ) данные для точного расчета оптимального соотношения воздух-топливо (14.7:1 для бензина).

Неисправность одного или нескольких датчиков кислорода напрямую сказывается на работе мотора, экологичности выхлопа и экономичности автомобиля. Современные диагностические адаптеры являются ключевым инструментом для своевременного обнаружения проблем с этими датчиками.

Методы выявления неисправности с помощью адаптера

Диагностический адаптер, подключенный к OBD-II разъему автомобиля и работающий со специализированным ПО (на ПК, планшете, смартфоне или сканере), предоставляет несколько путей для выявления проблем с лямбда-зондами:

1. Чтение кодов неисправностей (DTC):
   • Адаптер считывает сохраненные в памяти ЭБУ коды ошибок, относящиеся к датчикам кислорода. Типичные коды начинаются с P013x - P016x (например, P0130 - Неисправность цепи датчика кислорода 1, банк 1; P0136 - Неисправность цепи датчика кислорода 2, банк 1).
   • Коды указывают на конкретную проблему: обрыв или короткое замыкание в цепи, медленный отклик, недостаточная активность, неисправность нагревателя датчика.
2. Анализ данных в реальном времени (Live Data):
   • Позволяет наблюдать за напряжением сигнала датчика(ов) в движении или на холостом ходу.
   • Исправный датчик перед катализатором (верхний) должен быстро переключаться между ~0.1 В (бедная смесь) и ~0.9 В (богатая смесь) с частотой 1-2 раза в секунду на холостом ходу.
   • Медленный отклик, залипание на высоком/низком значении, слишком низкая или высокая амплитуда колебаний – явные признаки неисправности.
   • Датчик после катализатора (нижний) обычно должен выдавать более стабильный сигнал (~0.6-0.8 В).
3. Проверка работы нагревателя датчика:
   • Многие адаптеры и программы позволяют считать параметр "Состояние нагревателя ДК" или посмотреть напряжение/сопротивление цепи подогрева (обычно в Live Data или через специальные тесты).
   • Неисправность нагревателя (коды типа P003x, P005x) приводит к тому, что датчик долго выходит на рабочую температуру, вызывая ошибки по сигналу и повышенный расход топлива на прогреве.
4. Проверка состояния топливной коррекции (Long Term Fuel Trim / Short Term Fuel Trim):
   • На основе данных с ДК, ЭБУ постоянно корректирует длительность впрыска топлива. Адаптер показывает значения коррекции (обычно в %).
   • Сильно положительная (например, +10% и выше) или сильно отрицательная (например, -10% и ниже) долговременная коррекция (LTFT), особенно на постоянной основе, часто указывает на проблему с датчиком кислорода (или подсос воздуха/проблемы с топливоподачей, которые ДК пытается компенсировать).

Типичный Код Ошибки (DTC)	Описание Проблемы	Критичность
P0130, P0136, P0150, P0156	Неисправность цепи датчика (Банк 1/2, Датчик 1/2)	Высокая
P0131, P0137, P0151, P0157	Низкое напряжение цепи датчика	Высокая
P0132, P0138, P0152, P0158	Высокое напряжение цепи датчика	Высокая
P0133, P0153	Медленный отклик датчика (Датчик 1, Банк 1/2)	Средняя/Высокая
P0134	Отсутствие активности датчика (Датчик 1, Банк 1)	Высокая
P0030, P0036, P0050, P0056	Неисправность цепи нагревателя ДК	Средняя

Важные замечания: Перед заменой датчика на основании кода ошибки или подозрительных данных, необходимо проверить целостность его проводки и разъемов, отсутствие механических повреждений, а также убедиться, что нет утечек выхлопных газов до или после датчика. Неисправный ДК часто маскирует другие проблемы (подсос воздуха, негерметичность форсунок, неисправность катализатора) или сам может быть их следствием (загрязнение антифризом, маслом, присадками).

Контроль исправности системы охлаждения и температуры мотора

Диагностические адаптеры обеспечивают непрерывный мониторинг параметров системы охлаждения в реальном времени. Считывая данные с датчиков температуры ОЖ, скорости вращения вентилятора и положения термостата, они фиксируют отклонения от нормы, которые не всегда проявляются внешне. Анализ динамики нагрева/остывания мотора выявляет скрытые проблемы, такие как снижение производительности помпы или частичное засорение радиатора.

Своевременное обнаружение перегрева или недостаточного прогрева двигателя предотвращает катастрофические последствия: деформацию ГБЦ, прогар прокладки, ускоренный износ поршневой группы. Адаптеры распознают ошибки (например, P0128, P0217), указывающие на неисправности термостата, датчиков или нарушения циркуляции, что позволяет точно локализовать проблему до её усугубления.

Ключевые диагностические возможности адаптеров

• Сравнение температурных показателей: Анализ различий между показаниями датчика ОЖ, термостата и температурой на выходе радиатора
• Проверка реакции вентилятора: Контроль включения/отключения вентилятора при достижении заданных температурных порогов
• Диагностика термостата: Оценка скорости прогрева двигателя и соответствия графикам эталонных температур

Параметр	Нормальное значение	Признак неисправности
Рабочая температура ОЖ	85–95°C	Долгий прогрев >15 мин / Перегрев >105°C
Скорость вращения вентилятора	Плавное изменение	Скачкообразная работа / Отсутствие включения
Разброс температур	Δ≤5°C (вход/выход радиатора)	Δ>10°C (указывает на засор)

Протоколы диагностики (OBD-II, EOBD) обеспечивают расшифровку параметров в понятном виде, включая графики изменения температуры. Это позволяет выявлять даже периодические сбои, например, кратковременное открытие термостата или временное падение производительности помпы при высоких оборотах.

Проверка давления в топливной рампе через адаптер

Диагностический адаптер для топливной рампы представляет собой переходник, подключаемый к штуцеру давления топлива на рампе двигателя. Он обеспечивает герметичное соединение с манометром, позволяя замерять реальное давление в системе без нарушения ее целостности.

Процедура требует подключения манометра к адаптеру, запуска двигателя и фиксации показаний на разных режимах работы: холостом ходу, при повышении оборотов и после отключения топливного насоса. Критически важно соблюдать технику безопасности из-за высокого давления горючего и риска возгорания.

Ключевые этапы диагностики

• Подготовка: Сброс остаточного давления в системе через клапан штуцера перед установкой адаптера
• Фиксация значений:
  • Рабочее давление на холостом ходу (1.5-4.5 Бар в зависимости от модели)
  • Реакция на резкое открытие дросселя (должно расти мгновенно)
  • Скорость падения после остановки мотора (утечки недопустимы)

Показание манометра	Возможная неисправность
Давление ниже нормы	Износ топливного насоса, забитый фильтр, неисправность регулятора
Скачки давления	Завоздушивание системы, негерметичность соединений
Медленный рост	Засорение топливных магистралей или сетки насоса

Важно: Сравнение данных с эталонными значениями для конкретного двигателя обязательно. Отклонения в 0.5 Бар уже свидетельствуют о неполадках в топливной системе, требующих углубленной проверки.

Диагностика электрики автомобиля

Современные автомобили насыщены электронными системами: от управления двигателем и ABS до мультимедийных комплексов и систем комфорта. Неисправности в этих цепях проявляются широким спектром симптомов – от отказа критичных узлов (стартера, топливного насоса) до ложных сигналов на приборной панели или сбоев в работе вспомогательного оборудования. Точное выявление источника проблемы без специализированных инструментов превращается в трудоемкий процесс с высоким риском ошибки.

Адаптеры для диагностики выступают ключевым связующим звеном между электронными блоками управления (ЭБУ) автомобиля и мастером. Они обеспечивают двустороннюю коммуникацию, позволяя не только считывать коды неисправностей (DTC), но и получать доступ к реальным параметрам работы систем в режиме реального времени. Это радикально сокращает время поиска дефекта, особенно при плавающих неполадках или сложных комплексных сбоях.

Ключевые аспекты диагностики электрооборудования с адаптерами

Преимущества перед ручными методами:

• Скорость и точность: Автоматическое сканирование всех ЭБУ выявляет даже скрытые ошибки, которые не проявляются явно.
• Глубина анализа: Доступ к стоп-кадрам (snapshot данных в момент возникновения ошибки) и графикам параметров (напряжение, ток, сопротивление).
• Проверка исполнительных механизмов: Активация реле, форсунок, клапанов напрямую через адаптер для проверки их работоспособности.

Типичные задачи, решаемые с помощью адаптеров:

1. Расшифровка кодов неисправностей (P0xxx, U0xxx, B0xxx и др.) с привязкой к конкретному модулю.
2. Мониторинг сигналов датчиков (Датчик кислорода, ДПДЗ, ДПКВ) для выявления отклонений.
3. Проверка целостности шин данных (CAN, LIN) и качества связи между ЭБУ.
4. Диагностика проблем с аккумулятором и генератором через анализ напряжения и тока.

Пример анализа параметров (гипотетические данные):

Параметр	Нормальное значение	Отклонение	Возможная причина
Напряжение генератора	13.5–14.8V	< 13.2V	Неисправность регулятора, пробой диодов
Сопротивление ДПКВ	500–1500 Ом	Обрыв (∞ Ом)	Обрыв провода, неисправность датчика
Ток утечки	< 50 мА	> 200 мА	Короткое замыкание, неотключенный потребитель

Критичные элементы для успешной диагностики:

• Актуальное ПО адаптера и базы данных по автомобилям.
• Умение интерпретировать данные (различить причину и следствие неисправности).
• Комплексный подход: совмещение данных сканера с проверкой цепи мультиметром/осциллографом.

Выявление проблем с выхлопом (EGR, катализатор)

Система рециркуляции отработавших газов (EGR) и каталитический нейтрализатор – ключевые компоненты для экологичности и производительности двигателя. Неисправности в этих узлах проявляются потерей мощности, нестабильным холостым ходом, повышенным расходом топлива и характерными ошибками (P0400-P0404 для EGR, P0420-P0430 для катализатора). Своевременная диагностика критична для предотвращения дорогостоящего ремонта.

Адаптеры ELM327 или профессиональные сканеры (Launch, Autel) подключаются к OBD-II порту, считывая коды неисправностей и параметры работы систем в реальном времени. Анализ данных с датчиков кислорода (лямбда-зондов), давления во впускном коллекторе и температуры выхлопных газов позволяет локализовать проблему без разборки узлов.

Методы диагностики с адаптером

Проверка EGR:

• Активные тесты: Принудительное открытие/закрытие клапана через сканер с контролем реакции датчиков (MAF, лямбда).
• Анализ данных:
  • Расхождение между фактическим и запрашиваемым положением клапана.
  • Аномальные показания давления во впуске на холостом ходу.
  • Недостоверные значения расхода воздуха после резкого сброса газа.

Диагностика катализатора:

1. Сравнение сигналов верхнего и нижнего лямбда-зондов:
2. Здоровый катализатор "сглаживает" колебания напряжения второго датчика.
3. Совпадение амплитуд сигналов указывает на потерю эффективности нейтрализатора.

Параметр	Исправный катализатор	Неисправный катализатор
Напряжение заднего лямбда-зонда	Стабильное (~0.6-0.7V)	Колеблется синхронно с передним
Разность амплитуд сигналов	Значительная	Минимальная

Дополнительно оценивается температура корпуса катализатора пирометром: отсутствие нагрева указывает на полное засорение. При спорных результатах выполняют тест противодавления выхлопной системы манометром через отверстие датчика кислорода.

Сброс сервисного интервала после ТО

Сервисный интервал – запрограммированный пробег или временной период, по достижении которого система автомобиля сигнализирует о необходимости ТО. После выполнения обслуживания обязателен ручной или программный сброс этого счетчика. Если интервал не обнулен, бортовой компьютер продолжит выдавать ошибочные предупреждения, а данные о следующем плановом ТО будут некорректны.

Адаптеры диагностики (OBD-сканеры) играют ключевую роль в этом процессе. Они подключаются к порту OBD-II, взаимодействуют с электронным блоком управления (ЭБУ) и позволяют точно сбросить сервисные данные. Без специализированного оборудования выполнить эту операцию на многих современных авто невозможно – штатные методы (кнопки на панели) часто не работают.

Технологии сброса и роль адаптеров

Процедура сброса варьируется в зависимости от марки и модели автомобиля:

• Стандартизированные протоколы: Адаптеры используют диагностические протоколы (ISO 14230, SAE J1850) для доступа к разделу ECU «Service Reset».
• Автоматизация: Профессиональные сканеры (например, Delphi, Autel) предлагают интуитивные меню: выбор пункта «Сброс интервала ТО» активирует нужную команду за 2-3 клика.
• Обратная связь: После сброса адаптер подтверждает успешность операции и отображает обнуленные параметры (пробег до ТО = 15 000 км, дни до ТО = 365).

Критические последствия пропуска сброса:

1. Постоянные ложные индикации «Service Required» отвлекают водителя.
2. Искажение данных о реальном состоянии узлов (масла, фильтров) в истории ЭБУ.
3. Риск несвоевременного проведения следующего ТО из-за сбоя в расчетах системы.

Использование адаптеров гарантирует синхронизацию данных ТО с электроникой авто, сохраняя точность диагностики и предупреждая потенциальные поломки из-за просроченного обслуживания.

Обнуление ошибки Check Engine после ремонта

После устранения неисправности, вызвавшей загорание индикатора Check Engine, необходимо программно удалить код ошибки из памяти электронного блока управления (ЭБУ). Процедура обнуления подтверждает успешность ремонта и переводит систему диагностики в рабочий режим. Без этого шага лампа предупреждения продолжит гореть или мигать, а скрытые проблемы могут остаться незамеченными.

Современные адаптеры позволяют выполнить сброс за несколько минут через стандартизированные протоколы (OBD-II, CAN). Однако важно убедиться, что ошибка не возникнет повторно: ЭБУ проводит автоматические тесты систем после очистки памяти, и преждевременное обнуление помешает корректной диагностике.

Ключевые этапы процедуры

1. Подключение адаптера к диагностическому разъёму OBD-II автомобиля.
2. Считывание активных кодов для подтверждения устранения неисправности.
3. Выбор функции "Erase DTCs" (или аналогичной) в ПО адаптера.

Тип ошибки	Рекомендации по сбросу
Постоянные (Permanent DTCs)	Требуют прохождения тест-драйва для автоочистки
Плавающие (Pending DTCs)	Исчезают самостоятельно через 3-5 циклов запуска

При использовании простых сканеров сброс выполняется вручную через меню. Профессиональные устройства (например, Launch X431) автоматически проверяют готовность мониторов – систем самодиагностики ЭБУ. Если мониторы не перешли в статус "Ready", ошибка может вернуться.

• Опасные ошибки: сброс без ремонта маскирует критические неполадки (пропуски зажигания, проблемы катализатора).
• Юридические аспекты: в некоторых странах принудительное обнуление перед техосмотром считается нарушением.

Кадровая частота передачи данных: почему это важно

Кадровая частота (FPS, frames per second) определяет количество пакетов диагностической информации, передаваемых адаптером в секунду. Высокий показатель критичен при работе с динамичными параметрами: колебаниями холостого хода, показаниями датчиков в реальном времени или анализом пропусков зажигания. Низкая частота приводит к потере "кадров" данных – подобно пропущенным кадрам в видео, что делает невозможным точную диагностику скоротечных сбоев.

Современные автомобили генерируют огромные массивы данных от десятков ЭБУ. При частоте ниже 20-30 FPS адаптер физически не успевает обрабатывать все запросы, особенно при одновременном сканировании нескольких систем (двигатель, АКПП, ABS). Это создает "слепые зоны" в диагностической картине, когда ключевые события (например, кратковременный скачок давления топлива или сбой CAN-шины) остаются незафиксированными.

Ключевые последствия недостаточной частоты

• Пропуск ошибок: Миллисекундные сбои (обрыв цепи, помехи) не отображаются в логах.
• Неточные графики: Кривые параметров (напр., напряжение датчика кислорода) искажаются, маскируя паттерны неисправностей.
• Задержки реакции: Медленная передача данных увеличивает время тест-драйва для воспроизведения ошибки.
• Ошибки синхронизации: Данные от разных систем (напр., обороты ДВС и положение дросселя) теряют временную привязку.

Сравнение адаптеров по частоте передачи

Тип адаптера	Типовая частота (FPS)	Подходит для задач
Базовые ELM327 (Bluetooth)	5-15	Считывание кодов ошибок, базовые параметры
Профессиональные (J2534, OEM)	30-100+	Анализ в реальном времени, программирование ЭБУ, осциллограф-функции
Мультиплексоры (CAN FD)	200+	Высокоскоростная диагностика гибридов/электромобилей, отладка сетей

Выбор адаптера с адекватной частотой – вопрос не скорости, а полноты данных. Для сложной диагностики (поиск плавающих дефектов, калибровка систем) минимально допустимый порог составляет 25-30 FPS. Протоколы CAN FD и DoIP повышают требования до 100+ FPS из-за увеличенной ширины "диагностического поля". Устаревшие адаптеры физически не способны обеспечить такую пропускную способность, превращая диагностику в гадание.

Фиксация параметров при движении: создание лог-файлов

Диагностические адаптеры непрерывно записывают данные с датчиков и электронных блоков управления (ЭБУ) во время движения автомобиля. Это позволяет отслеживать параметры в реальных условиях эксплуатации: под нагрузкой, на разных скоростях и дорожных покрытиях. Фиксация показателей в динамике принципиально отличается от статической диагностики в гараже, где многие скрытые неисправности не проявляются.

Сохраненные в лог-файлы значения (обороты двигателя, температура ОЖ, давление топлива, сигналы лямбда-зондов, ошибки ЭБУ) формируют детальную цифровую картину работы систем. Особую ценность представляют данные в моменты сбоев: провалы ускорения, рывки при переключении передач или внезапные предупреждения на панели приборов. Без записи этих "симптомов" в движении точная диагностика часто невозможна.

Ключевые возможности логгирования

Современные адаптеры обеспечивают:

• Синхронную запись 20+ параметров с частотой до 100 Гц
• Автоматическую маркировку временных меток и аварийных событий
• Экспорт данных в форматы CSV, XLS для анализа в сторонних ПО
• Сравнение нескольких лог-файлов для отслеживания динамики неисправности

Пример критичных параметров для логгирования:

Система	Параметры	Цель фиксации
Двигатель	Длительность впрыска, угол опережения зажигания	Выявление пропусков воспламенения
Трансмиссия	Положение дросселя, давление в магистралях АКПП	Диагностика рывков при переключениях
Выпуск	Напряжение датчиков кислорода до/после катализатора	Контроль эффективности каталитической нейтрализации

Анализ лог-файлов требует профессионального ПО (например, Bosch ESI[tronic], Delphi DPN) или специализированных диагностических программ. Графики корреляции параметров выявляют скрытые зависимости: например, падение давления топлива при одновременном обеднении смеси при разгоне указывает на неисправность топливного насоса.

Диагностика скрытых электрических неисправностей

Скрытые электрические проблемы – такие как прерывистые контакты, паразитные утечки тока или "плавающие" короткие замыкания – часто не проявляются через явные симптомы или стандартные коды ошибок. Они вызывают хаотичные сбои в работе систем: от самопроизвольного включения фар до ложных сигналов датчиков или внезапной потери связи между электронными блоками управления.

Традиционные методы визуального осмотра здесь бессильны, а базовые сканеры фиксируют лишь последствия, а не первопричину. Адаптеры с поддержкой функций осциллографа, регистрации параметров в реальном времени и расшифровки шинных протоколов (CAN, LIN, FlexRay) становятся критически важными инструментами для "поимки" таких неисправностей.

Ключевые методы выявления скрытых дефектов

• Мониторинг параметров в движении: Фиксация напряжения, силы тока и сопротивления при вибрации, изменении температуры или влажности с помощью адаптеров, подключенных к мобильным устройствам.
• Анализ формы сигналов: Осциллографирование датчиков (например, ДПКВ или ДПРВ) для обнаружения искажений импульсов, указывающих на обрыв витков или замыкание обмотки.
• Диагностика "коротких" и "обрывов" в скрытой проводке: Поиск повреждений жгутов, пролегающих в труднодоступных зонах (под коврами, в стойках), через замеры падения напряжения на участках цепи.

Пример: Адаптер с функцией регистратора данных выявил периодический скачок напряжения в цепи датчика положения дросселя при проезде лежачего полицейского, что позволило локализовать перетирание провода за блоком предохранителей.

Тип неисправности	Инструмент адаптера	Признак при диагностике
Утечка в цепи	Замер тока утечки	Потребление > 50мА после выключения зажигания
Плохой контакт (реле, разъем)	Осциллограф + нагрузочная вилка	Просадка напряжения под нагрузкой > 0.5В
EMI-помехи (наводки)	Синхронная запись CAN-логгера	Искажение цифровых пакетов при работе генератора

Проактивное использование адаптеров для контроля состояния изоляции высоковольтных цепей гибридных автомобилей предотвращает риски пробоя и выхода из строя компонентов силовой электроники. Технология адаптивной диагностики, основанная на сравнении показаний с эталонными графиками производителя, существенно сокращает время поиска дефекта в сложных мультиплексных сетях.

Определение состояния аккумулятора и генератора

Современные диагностические адаптеры обеспечивают точный контроль ключевых параметров электросистемы автомобиля через OBD-порт. Они считывают реальные показатели напряжения аккумулятора в статичном режиме (при выключенном двигателе) и под нагрузкой, фиксируя критичное падение напряжения при запуске стартера.

При работающем двигателе адаптеры отслеживают напряжение генератора, выявляя отклонения от нормы 13.5-14.8 В. Анализ динамики показателей в процессе изменения оборотов двигателя позволяет определить неисправности регулятора напряжения, износ щеток или пробой диодного моста без разборки узлов.

Ключевые возможности диагностики

• Тестирование аккумулятора:
  • Измерение остаточной емкости и степени износа
  • Контроль напряжения холодной прокрутки (cranking voltage)
  • Выявление утечек тока в режиме покоя
• Проверка генератора:
  • Диагностика выходного напряжения под нагрузкой (фары, обогрев)
  • Анализ стабильности заряда при скачках оборотов
  • Обнаружение пробоя обмоток или межвитковых замыканий

Параметр	Норма (аккумулятор)	Норма (генератор)
Напряжение покоя	12.4-12.7 В	-
Напряжение при запуске	>9.6 В	-
Выходное напряжение	-	13.5-14.8 В
Пулесация напряжения	-	<0.5 В

Профессиональные сканеры с функцией осциллографа визуализируют пульсации напряжения, характерные для неисправного генератора. Комбинирование данных адаптера с результатами нагрузочного теста аккумулятора обеспечивает комплексную оценку состояния электросистемы и предотвращает ложные замены исправных компонентов.

Доступ к сервисным функциям конкретных марок

Производители автомобилей внедряют эксклюзивные протоколы и защищённые сервисные функции, требующие специализированных адаптеров. Без оборудования, поддерживающего конкретную марку (например, VAG, BMW, Mercedes), невозможно выполнить даже базовые операции: адаптацию узлов, кодирование электронных блоков, сброс сервисных интервалов или активацию скрытых опций.

Универсальные OBD2-сканеры дают лишь поверхностный доступ к общим кодам ошибок. Для глубокой работы с "мозгами" автомобиля требуются адаптеры с поддержкой закрытых протоколов (как DoIP, UDS) и лицензионным ПО. Профессиональные решения (например, ODIS для VAG, ISTA для BMW) через специализированные интерфейсы обеспечивают прямой диалог с ЭБУ, минуя стандартные ограничения.

Ключевые особенности доступа к бренд-специфичным функциям

• Заводское ПО: Использование лицензионного софта производителя (GM MDI, Ford IDS) через дилерские адаптеры гарантирует корректность процедур.
• Глубина контроля: Возможность изменять параметры калибровок (впрыск, зажигание), программировать блоки управления и проводить тесты исполнительных механизмов.
• Безопасность: Аутентификация адаптера через seed-key алгоритмы для доступа к защищённым разделам памяти ЭБУ.

Марка	Типовые операции	Необходимый адаптер
VAG (VW, Audi, Skoda)	Кодирование АКП, адаптация дросселя, сброс DSG	VAS 5054A/6154, ODIS
BMW/MINI	Программирование ключей, инициализация БК, кодировка модулей	ICOM Next, ENET с ISTA
Mercedes-Benz	Адаптация SBC, обновление ПО, настройка AIRMATIC	Vediamo, XENTRY с Multiplexer

1. Подбор оборудования: Выбор адаптера, совместимого с диагностической шиной марки (CAN, FlexRay, MOST).
2. Установка ПО: Интеграция софта производителя (часто требует онлайн-регистрации).
3. Аутентификация: Подключение к серверам бренда для верификации прав доступа.

Модификация настроек ЭБУ через адаптер (только продвинутые)

Продвинутые адаптеры с поддержкой протоколов J2534 или UDS открывают доступ к калибровкам электронного блока управления (ЭБУ), позволяя точечно корректировать заводские настройки. Это требует специализированного ПО (например, WinOLS, HP Tuners) и глубокого понимания алгоритмов работы контроллера, так как неверные изменения способны вызвать критические сбои в работе двигателя, трансмиссии или систем безопасности.

Процесс предполагает чтение оригинальной прошивки ЭБУ через диагностический разъём, её декомпиляцию в читаемые "карты" (таблицы параметров), последующую правку значений и запись модифицированной версии обратно. Ключевые риски включают необратимое повреждение контроллера, потерю гарантии, юридические ограничения (особенно для экологических норм) и необходимость динамометрического тестирования после внесения правок.

Ключевые аспекты кастомизации

Типичные корректировки для опытных пользователей включают:

• Оптимизация топливно-воздушной смеси: коррекция угла опережения зажигания и длительности впрыска.
• Управление турбонаддувом: повышение давления boost, настройка wastegate.
• Трансмиссия: изменение точек переключения передач, жесткости сцепления АКПП.
• Отключение систем: EGR, сажевого фильтра (DPF) или кислородных датчиков (только для внедорожного использования!).

Необходимое оборудование и ПО:

Оборудование	Программное обеспечение
Адаптеры PassThru (Mongoose, Tactrix)	WinOLS, ECUFlash
J2534-совместимые устройства	HP Tuners, Cobb AccessTUNER
Эмуляторы ЭБУ (для тестирования)	Компиляторы прошивок (Hex Workshop)

Перед внесением правок обязательно создаётся резервная копия штатной прошивки. Валидация изменений проводится на стенде или методом осторожного тест-драйва с мониторингом параметров через диагностический сканер в реальном времени. Работы требуют знаний в автомобильной электронике, навыков анализа дампов и понимания физических ограничений агрегатов.

Ограничения бюджетных адаптеров при глубокой диагностике

Бюджетные адаптеры, как правило, поддерживают лишь базовые протоколы связи (OBD-II, ELM327) и ограниченный набор команд. Это не позволяет им полноценно взаимодействовать со специализированными модулями автомобиля (ABS, SRS, трансмиссия), требующими высокоскоростных или запатентованных протоколов (CAN FD, DoIP, UDS с расширенными сессиями).

Глубина доступа к диагностическим данным у таких устройств существенно ниже: они часто не способны читать расширенные параметры в реальном времени (например, точные показания датчиков NOx или данные блока гибридной системы), выполнять адаптации или программирование ЭБУ. Критичные ошибки могут отображаться как "общие коды неисправностей" без детализации.

Ключевые проблемы при работе со сложными неисправностями

• Ограниченная скорость передачи: Низкая пропускная способность мешает оперативному анализу динамических параметров (давление наддува, углы опережения зажигания).
• Отсутствие поддержки VIN-специфичных протоколов: Многие производители (особенно премиум-сегмента) используют уникальные форматы данных, недоступные для дешёвых адаптеров.
• Невозможность работы с защищёнными системами: Для доступа к блокам SRS или иммобилайзеру часто требуется криптографическая аутентификация, которую бюджетные модели не обеспечивают.

Тип данных	Профессиональные адаптеры	Бюджетные адаптеры
Чтение скрытых ошибок	Полный доступ (P-коды, U-коды)	Только базовые P-коды
Адаптация узлов	Дроссельная заслонка, ТНВД, коробка передач	Не поддерживается
Обновление ПО ЭБУ	Да (с резервированием)	Нет

1. Риск некорректной интерпретации данных: Упрощённые драйверы могут искажать показания датчиков (например, температуру катализатора).
2. Нестабильность соединения: При длительных сеансах диагностики вероятны обрывы связи, сброс параметров.
3. Отсутствие обратной связи с ЭБУ: Невозможность отправки тестовых команд для принудительной активации исполнительных механизмов.

Как отличить подлинный ELM327 от дешевой копии

Оригинальные адаптеры ELM327 производятся канадской компанией ELM Electronics и соответствуют строгим техническим стандартам. Копии, часто выпускаемые в Китае, экономят на компонентах и прошивке, что приводит к нестабильной работе, ограниченной функциональности и риску повреждения электроники автомобиля.

Некорректная диагностика из-за неисправного адаптера может маскировать реальные проблемы или создавать ложные ошибки, увеличивая расходы на ремонт. Поэтому критически важно уметь идентифицировать подлинное устройство перед покупкой.

Ключевые признаки подлинности

Визуальные отличия корпуса:

• Логотип и маркировка: На оригинале четко выгравирована надпись "ELM327" (без дополнительных символов вроде v1.5). Пластик качественный, швы корпуса плотные.
• Разъемы: OBD-II штекер имеет позолоченные контакты для защиты от коррозии, USB/Bluetooth-порт аккуратно впаян.

Технические характеристики:

Параметр	Оригинал	Копия
Чип	ELM327 (указан на плате)	CH340, STN2120, "ELM327 v1.5" (клоны)
Напряжение	Работает при 12V	Часто требует 5V (только USB)
Bluetooth	Стандартный модуль (HC-05/HC-06)	Дешевые аналоги с плохим сигналом

Проверка ПО и функционала:

1. AT-команды: В терминале программы (например, ATZ) оригинал возвращает "ELM327 vX.X" (X.X - версия). Копии часто выводят "?" или неверный ответ.
2. Скорость и стабильность: Подлинник быстро подключается к ЭБУ и редко теряет связь. Клоны "зависают" при сканировании ошибок.
3. Поддержка протоколов: Оригинал работает со всеми стандартами (CAN, J1850 VPW/PWM, ISO9141, KWP2000). Копии часто не поддерживают CAN или выборочные протоколы.

Цена и упаковка: Настоящий ELM327 стоит от $50, поставляется в минималистичной коробке с документацией. Клоны продаются за $5-$15 в яркой упаковке с китайскими иероглифами.

Проблемы совместимости адаптеров с различными автомобилями

Основная сложность заключается в отсутствии единого стандарта протоколов обмена данными между электронными блоками управления (ЭБУ) автомобилей. Каждый производитель, а иногда и отдельные модели в рамках одного бренда, используют уникальные наборы команд, форматы данных и физические интерфейсы (K-line, CAN, LIN, FlexRay). Адаптер, корректно работающий с европейским автомобилем 2020 года выпуска, может оказаться бесполезным для диагностики азиатской модели 2010 года или американского грузовика.

Устаревшие адаптеры часто не поддерживают современные высокоскоростные шины CAN FD или диагностические протоколы UDS (Unified Diagnostic Services), применяемые в новых ЭБУ. Обратная ситуация возникает при попытке подключения продвинутых сканеров к автомобилям ранних 2000-х – устройство может игнорировать устаревшие протоколы типа ISO 9141-2 или требовать специфических переходников для физического соединения с OBD-II разъёмом.

Ключевые аспекты несовместимости

На практике проблемы проявляются в нескольких областях:

• Электрические параметры: Несоответствие уровней напряжения, скорости передачи или распиновки разъёма
• Программные конфликты:
  • Неподдерживаемые производителем диагностические коды (DTC)
  • Ошибки интерпретации данных ЭБУ из-за различий в калибровках
• Ограничения ПО:
  1. Отсутствие в базе адаптера профилей конкретных моделей
  2. Несовместимость драйверов с операционной системой диагностического прибора

Для наглядности распространённые протоколы и их поддержку можно представить так:

Протокол	Покрытие брендов	Риск несовместимости
ISO 15765 (CAN)	Европа/Азия после 2008 г.	Низкий
ISO 14230 (KWP2000)	VAG, Kia, Hyundai до 2015 г.	Средний
J1850 VPW/PWM	Американские авто до 2007 г.	Высокий

Частичное решение обеспечивают мультибрендовые адаптеры с автоматическим определением протокола и обновляемыми прошивками, но даже они не гарантируют доступ ко всем функциям конкретного ЭБУ. Особенно критична ситуация с системами безопасности (ABS, SRS) и гибридными силовыми установками, где производители сознательно ограничивают сторонний доступ.

Диагностика гибридных и современных электромобилей

Диагностика гибридных и электромобилей требует специализированных адаптеров, способных обрабатывать высоковольтные системы (до 800В) и уникальные протоколы связи. Стандартные OBD-II сканеры часто несовместимы с критически важными компонентами: тяговой батареей, инвертором, системами рекуперативного торможения и бортовым зарядным устройством.

Производители внедряют закрытые диагностические шины (например, CAN-FD или Automotive Ethernet), доступ к которым возможен только через оригинальное ПО и мультиплексорные адаптеры. Без совместимого оборудования невозможно считать коды неисправностей высоковольтной цепи, проанализировать деградацию элементов батареи или провести калибровку сенсоров изоляции.

Ключевые аспекты диагностики

Специфические требования к оборудованию:

• Изоляция цепей: Адаптеры должны иметь гальваническую развязку для безопасной работы с высоким напряжением
• Поддержка протоколов: Обязательна интерпретация EV-specific PID (Parameter IDs) и протоколов типа ISO 15118
• Анализ батареи: Мониторинг баланса ячеек, импеданса и температуры в режиме реального времени

Типичные диагностируемые компоненты:

Система	Параметры диагностики	Риски при ошибке
Тяговый аккумулятор	Состояние ячеек, SOH (State of Health)	Возгорание, снижение запаса хода
Инвертор	КПД преобразования, перегрев IGBT-транзисторов	Отказ двигателя, короткое замыкание
Зарядная система	Скорость заряда, коммуникация с ЗС	Повреждение батареи, сбои зарядки

Этапы комплексной диагностики:

1. Сканирование сетей CAN/LIN на предмет конфликтов адресов
2. Проверка изоляции высоковольтной цепи (сопротивление >20 МОм)
3. Анализ логов BMS (Battery Management System)
4. Диагностика системы охлаждения батареи
5. Калибровка датчиков тока высокого напряжения

Профессиональные адаптеры (например, Bosch ADS, OE-стеки) предоставляют доступ к заводским тест-планам, позволяя имитировать штатные режимы работы компонентов. Без такой функциональности диагностика сводится лишь к считыванию общих кодов, что недостаточно для точного определения неисправностей в комплексных системах электромобилей.

Адаптеры для коммерческого транспорта и грузовиков

Специфика диагностики грузового и коммерческого транспорта требует оборудования повышенной надежности и специализированных протоколов. Тяжелая техника оснащена сложными электронными системами управления двигателем, тормозами, коробкой передач и вспомогательными модулями, работающими на шинах CAN J1939, J1708/J1587 или адаптированных версиях стандартного OBD-II. Стандартные автомобильные сканеры часто не поддерживают эти промышленные интерфейсы, что делает универсальные адаптеры бесполезными для полноценного анализа.

Профессиональные адаптеры для коммерческого парка обеспечивают глубокий доступ к OEM-параметрам, включая диагностику топливных систем Common Rail, анализа данных телематики, калибровку бортовых весов и мониторинг систем безопасности ADAS. Они спроектированы для работы в экстремальных условиях: устойчивы к вибрациям, перепадам температур и электромагнитным помехам, характерным для строительной или сельскохозяйственной техники. Поддержка мультибрендовых решений (DAF, Scania, Volvo, MAN) в одном устройстве исключает необходимость приобретения десятков фирменных сканеров.

Критически важные функции

• Парковая диагностика: одновременное подключение к нескольким ТС через Wi-Fi/Bluetooth и удаленный доступ к данным через облачные платформы.
• Расшифровка manufacturer-specific кодов (PACCAR, Cummins Insite) с детализацией параметров впрыска, давления турбины, состояния сажевого фильтра.
• Генерация отчетов для служб контроля автопарка с метками пробега, расхода топлива и прогноза остаточного ресурса узлов.

Протокол	Применение	Примеры адаптеров
SAE J1939 (29-битный CAN)	Двигатели, трансмиссии, ABS у грузовиков >3.5т	Dearborn DG3, NEXIQ USB-Link 2
J1708/J1587 (RS-485)	Устаревшие системы контроля грузоперевозок	BlueFire BFA-1000, Scantool NetLink
FMS Standard	Телематика европейских автобусов	Danlaw 8430, Bosch FMS Adapter

Системы автоматической диагностики онлайн по адаптеру

Адаптеры OBD2, подключаемые к диагностическому разъёму автомобиля, служат физическим мостом между электронными блоками управления (ЭБУ) и внешними анализирующими системами. Они непрерывно считывают коды ошибок, параметры работы двигателя, трансмиссии, систем безопасности и передают данные в цифровом формате через Bluetooth, Wi-Fi или USB на внешние устройства. Без такого аппаратного посредника онлайн-диагностика оставалась бы технически невозможной.

Программные платформы получают сырые данные с адаптера, мгновенно декодируя их в понятную информацию через облачные базы. Алгоритмы сопоставляют показания датчиков (обороты холостого хода, температура ОЖ, напряжение АКБ) с эталонными значениями, выявляя аномалии. Система автоматически классифицирует неисправности по критичности – от предупреждений о скором износе свечей до аварийных сигналов о пропусках зажигания, формируя структурированный отчёт.

Ключевые возможности онлайн-диагностики

• Расшифровка кодов ошибок с указанием точного местоположения неисправности (например, P0301 – пропуски воспламенения в 1-м цилиндре)
• Мониторинг параметров в реальном времени: давление топлива, положение дроссельной заслонки, расход воздуха
• Автоматические отчёты с графиками изменений показателей и рекомендациями по ремонту

Преимущество	Пример практического применения
Дистанционный анализ	Мастер изучает данные удалённо до визита клиента, заранее готовя запчасти
История замеров	Сравнение параметров "до/после" ремонта для подтверждения устранения проблемы
Экономия времени	Выявление неочевидных сбоев (например, плавающая ошибка датчика кислорода) за 5-7 минут

Протоколы безопасности шифруют передачу данных, исключая риски перехвата управления автомобилем. Интеграция с телематическими сервисами позволяет прогнозировать ресурс узлов на основе статистики отказов у аналогичных моделей. Это превращает адаптер из простого сканера в инструмент превентивного обслуживания, сокращающего простои и незапланированные расходы.

Дистанционная передача данных для консультации с механиком

Современные диагностические адаптеры оснащаются модулями Bluetooth или Wi-Fi, позволяющими передавать коды ошибок, параметры работы двигателя, данные датчиков и графики в реальном времени на смартфон пользователя. Эта информация сохраняется в виде подробных отчетов, которые можно мгновенно отправить специалисту.

Механик получает доступ к фактическим показателям автомобиля без необходимости физического присутствия: видит зафиксированные стоп-кадры неисправностей, динамику изменения оборотов, напряжение в цепи, температуру охлаждающей жидкости. Это исключает субъективные описания проблемы владельцем и сокращает время на первичную диагностику.

Ключевые преимущества технологии

• Экспертная оценка из любой точки: консультации профильных специалистов независимо от географии.
• Раннее выявление скрытых сбоев: анализ тенденций в данных для прогнозирования поломок.
• Снижение затрат: экономия на выездной диагностике и первичной проверке в сервисе.

Передаваемые данные	Примеры использования механиком
Коды ошибок (DTC) с расшифровкой	Определение неисправного узла (например, P0301 – пропуски зажигания в 1 цилиндре)
Графики параметров (обороты, давление топлива)	Выявление нестабильности работы системы впрыска или турбины
Показания датчиков кислорода (O2)	Диагностика катализатора или топливно-воздушной смеси

Для сложных случаев механик может запросить удаленный запуск тестов исполнительных механизмов: активацию форсунок, клапана адсорбера, системы EGR прямо через мобильное приложение пользователя. Результаты теста автоматически фиксируются в логах для последующего анализа.

Интеграция с облачными сервисами позволяет создавать историю диагностики автомобиля, сравнивать текущие показатели с предыдущими записями и формировать рекомендации по ремонту с приоритезацией задач. Это особенно ценно при диагностике перемежающихся неисправностей, проявляющихся раз в несколько недель.

Безопасность данных при подключении адаптера

Современные диагностические адаптеры получают доступ к критически важной информации автомобиля, включая идентификационные номера (VIN), данные о пробеге, параметры работы двигателя, коробки передач и систем безопасности. Утечка этих данных может привести к несанкционированному изменению пробега, клонированию ключей зажигания, манипуляциям с блоком управления двигателем (ЭБУ) или хищению персональных данных владельца, связанных с мультимедийными системами и навигацией.

Производители адаптеров и ПО внедряют многоуровневую защиту: шифрование канала связи между адаптером и ЭБУ автомобиля, аутентификацию устройств перед началом диагностики, цифровые подписи прошивок для предотвращения внедрения вредоносного кода. Однако ключевым риском остаётся уязвимость на этапе передачи данных от адаптера на внешние серверы (например, облачные платформы для углублённой аналитики), где информация может перехватываться или храниться ненадёжно.

Меры для обеспечения безопасности

Пользователям и сервисам необходимо строго соблюдать следующие рекомендации:

• Использовать адаптеры только от проверенных производителей с регулярными обновлениями ПО
• Активировать встроенные функции шифрования (например, TLS/SSL-соединения)
• Отключать автоматическую синхронизацию данных с облаком при работе с конфиденциальными параметрами

Угроза	Последствие	Способ защиты
Перехват данных по Bluetooth/Wi-Fi	Кража VIN, кодов доступа	Паролирование сессий, WPA3
Взлом облачного хранилища	Утечка истории диагностики	Двухфакторная аутентификация
Физический доступ к адаптеру	Копирование дампов ЭБУ	Аппаратное шифрование накопителя

Отдельное внимание уделяется юридическому соответствию: обработка автомобильных данных должна соответствовать требованиям GDPR (для Европы) и ФЗ-152 (в России), включая явное согласие владельца ТС на сбор и использование информации. Производители внедряют системы анонимизации, удаляющие привязку данных к конкретному лицу перед анализом.

Калибровка датчиков после замены с помощью адаптера

Замена неисправного датчика часто требует последующей калибровки – процедуры настройки нового компонента для точного взаимодействия с электронными блоками управления (ЭБУ) автомобиля. Без корректной калибровки система получает искаженные данные, что приводит к ошибкам в работе двигателя, АБС, систем стабилизации или безопасности, несмотря на установку исправной детали.

Диагностический адаптер выступает ключевым инструментом для проведения этой операции. Он обеспечивает программный доступ к скрытым сервисным функциям ЭБУ, позволяя активировать режим калибровки, передавать эталонные параметры и подтверждать успешное обучение датчика. Это исключает необходимость сложных ручных манипуляций или посещения дилера для многих моделей.

Типовой процесс калибровки с адаптером

Последовательность действий варьируется в зависимости от датчика и марки авто, но общий алгоритм включает:

1. Считывание ошибок: Подключение адаптера к OBD-II порту, запуск ПО, анализ кодов неисправностей (DTC).
2. Активация режима калибровки: Выбор соответствующей сервисной функции в меню ПО адаптера для конкретного датчика (например, "Calibrate Steering Angle Sensor").
3. Выполнение условий: Точное следование инструкциям на экране (запуск двигателя, поворот руля до упора, движение с определенной скоростью и т.д.).
4. Подтверждение и тест: Отправка команды на запись данных в ЭБУ, стирание ошибок, проверка работы системы в реальном времени.

Примеры датчиков, требующих калибровки адаптером:

• Датчик угла поворота рулевого колеса (SAS) – критичен для ESP/ESC.
• Датчики положения педалей (акселератора, тормоза) – влияют на управление двигателем и АБС.
• Радарные/камерные модули ADAS (адаптивный круиз-контроль, аварийное торможение).
• Датчики уровня фар (после регулировки подвески или замены фар).

Тип калибровки	Роль адаптера	Риски пропуска
Автоматическая (по команде ПО)	Отправка алгоритма обучения в ЭБУ, мониторинг параметров	Некорректная работа системы, сохранение ошибок
Ручная (с участием мастера)	Отображение инструкций, фиксация эталонных значений	Отказ систем безопасности, повышенный износ узлов

Ключевое преимущество адаптера – возможность выполнить процедуру точно, быстро и с гарантией совместимости протоколов. Специализированное ПО (например, в мультимарочных сканерах) содержит заводские алгоритмы калибровки, минимизируя риски "кустарной" настройки и обеспечивая полное соответствие требованиям производителя.

Экономия на диагностике в сервисе своими руками

Простейшие адаптеры OBD2 позволяют автовладельцам самостоятельно считывать коды ошибок двигателя, трансмиссии или систем безопасности до визита в сервис. Это даёт возможность предварительно оценить масштаб проблемы, проверить историю неисправностей и даже сбросить тривиальные ошибки (например, связанные с временным сбоем датчика), экономя деньги на базовой компьютерной диагностике.

Современные мобильные приложения в связке с Bluetooth- или Wi-Fi-адаптерами предоставляют доступ к данным в реальном времени: просмотр параметров работы двигателя, температуры жидкостей, напряжения бортовой сети. Анализ этих показателей помогает выявить аномалии (плавающие обороты, перегрев, просадки напряжения) и точно описать симптомы мастеру, сокращая время поиска неисправности и, соответственно, стоимость работ.

Как грамотно экономить с адаптером

Что можно сделать самому для минимизации затрат:

• Расшифровка кодов: Получив код ошибки (например, P0301 – пропуски зажигания в 1 цилиндре), проверьте свечи, катушку или форсунку самостоятельно.
• Мониторинг "здоровья": Регулярный просмотр ключевых параметров (лямбда-зонд, давление топлива) помогает выявить начинающиеся проблемы до серьёзной поломки.
• Контроль после ремонта: Убедитесь, что ошибка не возвращается и параметры в норме после самостоятельной замены датчиков или фильтров.

Таблица: Задачи для самостоятельной диагностики vs. Требующие профессионала

Самостоятельно с адаптером	Лучше доверить сервису
Считывание/сброс стандартных ошибок OBD2	Анализ сложных кодов производителя (vendor-specific)
Проверка датчиков (по данным в реальном времени)	Углубленная диагностика проводки, механики, скрытых дефектов
Контроль уровня заряда АКБ, работы генератора	Калибровка блоков управления (ABS, ESP, SRS)
Выявление очевидных сбоев (лямбда-зонд, термостат)	Диагностика пневмоподвески, сложных электронных модулей

Важно понимать границы возможностей: адаптер – инструмент предварительной оценки, а не замена профессиональному сканеру и опыту диагноста. Он исключает оплату элементарных операций (считывание кода) и помогает избежать навязывания ненужных услуг, но не отменяет визит в сервис при сложных или опасных неисправностях (тормоза, подушки безопасности). Разумное сочетание самостоятельного контроля и профессиональной помощи – ключ к реальной экономии.

Базовые правила работы с адаптером для новичков

Перед первым подключением внимательно изучите инструкцию к вашему адаптеру: требования к совместимости с автомобилями (разъем OBD-II, поддерживаемые протоколы), особенности установки ПО на смартфон или ноутбук, а также технические ограничения устройства.

Убедитесь, что автомобиль находится в режиме зажигания "ON" (двигатель может быть заглушен, если это указано в руководстве адаптера), но электросистема должна быть активна. Не отсоединяйте разъем во время диагностики – это может повредить блоки управления.

Порядок безопасного подключения

Выполняйте действия строго по шагам:

1. Найти диагностический разъем
   Расположен в районе рулевой колонки (чаще слева под панелью)
2. Проверить совместимость
   Убедитесь, что штекер адаптера соответствует 16-контактному гнезду OBD-II
3. Активировать связь
   Включите зажигание → подключите адаптер → запустите ПО

При работе с диагностическим софтом:

• Не прерывайте чтение ошибок и стирание кодов
• Фиксируйте данные скриншотами перед сбросом ошибок
• Проверяйте распознанные блоки управления (ECU)

Тип операции	Риск при нарушении
Перепрошивка ЭБУ	Критическая поломка блока управления
Сброс адаптаций	Сбои в работе двигателя до калибровки

Важно: Для сложных операций (коррекция параметров, кодирование) используйте только проверенные профильные решения, а не универсальные приложения.

Распространенные ошибки при использовании адаптеров диагностики

Неправильный выбор адаптера под конкретную марку или протокол связи ECU – частая проблема. Использование универсальных или несовместимых устройств приводит к частичному доступу к данным или полному отсутствию связи с блоками управления.

Игнорирование обновления ПО адаптера и диагностических программ вызывает некорректную интерпретацию ошибок. Устаревшие версии не поддерживают новые коды неисправностей и протоколы обмена данными современных автомобилей.

• Подключение при работающем двигателе – вызывает скачки напряжения, повреждающие электронику адаптера и разъём OBD-II.
• Пренебрежение чтением live-данных – фокус только на кодах ошибок без анализа параметров в реальном времени маскирует скрытые проблемы.
• Некорректная интерпретация "pending"-кодов – удаление нестабильных ошибок без диагностики приводит к повторным сбоям.
• Отсутствие калибровки после ремонта – забывают выполнять адаптацию узлов (например, дроссельной заслонки) после устранения неисправности.

Ошибка	Последствие
Использование дешёвых noname-адаптеров	Искажение данных, повреждение CAN-шины
Диагностика при низком напряжении АКБ	Сбои связи, ложные ошибки контроллеров
Механическое воздействие на подключённый адаптер	Поломка контактов разъёма, обрыв проводки

Игнорирование ручных процедур – слепая вера в показания сканера без проверки датчиков мультиметром или визуального осмотра цепей. Адаптер выявляет симптомы, но не всегда определяет корень проблемы.

Список источников

• Автомобильная диагностика: оборудование и методы (Профессиональное учебное пособие, 2023)
• Электронные системы современных транспортных средств (Сборник статей НИИ автомобильного транспорта)
• Техническая документация OBD-II (SAE International J1962/J1979)
• Протоколы диагностики CAN, K-Line, LIN (ISO 15765, ISO 14230)
• Руководства по эксплуатации диагностических сканеров Autel, Launch, Bosch
• Анализ рынка автомобильных адаптеров (отчет "Автостат", 2024)
• Материалы международной конференции "Автодиагностика и тестирование" (Москва, 2023)

Видео: адаптер для диагностики машины - диагностика автомобиля. какой адаптер для диагностики выбрать?


• Отзывы хозяев Тойота Авенсис - мнения о машине

• Расшифровка значков на приборной панели автомобиля

• Типы объема двигателя и их отличия
