Диагностика Форд Фокус 2 - начало ремонта

Статья обновлена: 18.08.2025

Эксплуатация Ford Focus II неизбежно приводит к появлению неисправностей: от мелких сбоев до серьезных поломок. Пытаться устранить их без точного понимания причины – пустая трата времени и ресурсов.

Современный автомобиль насыщен электронными системами, где симптомы часто не указывают прямо на неисправный узел. Грамотная диагностика – обязательный первый этап любого ремонта. Она позволяет выявить корень проблемы, избежать замены исправных деталей и точно спланировать работы.

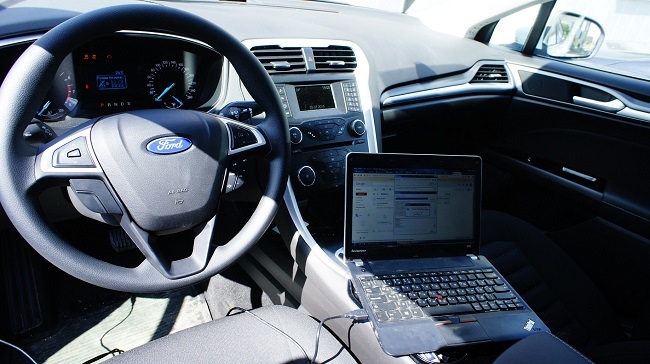

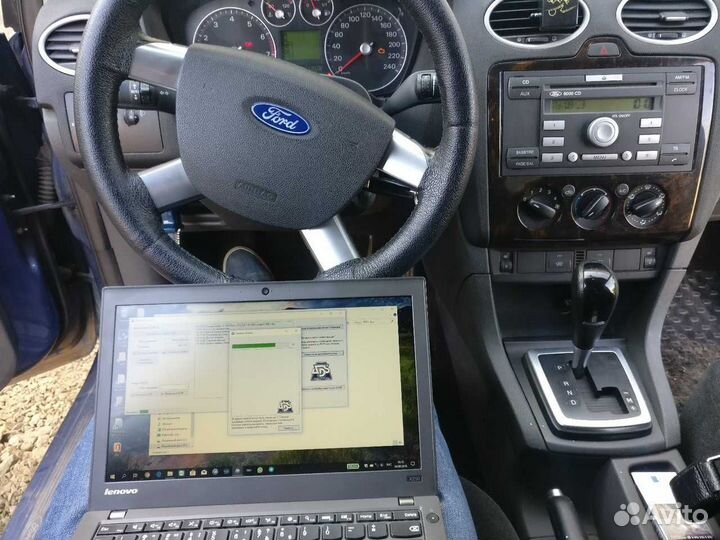

Профессиональная проверка Ford Focus 2 с использованием сканеров, манометров и мультиметров дает объективную картину состояния двигателя, трансмиссии, тормозов, подвески и бортовой электроники. Это основа для эффективного и экономичного восстановления работоспособности автомобиля.

Проверка топливной системы: давление в рампе и производительность насоса

Измерение давления в топливной рампе – критически важный этап диагностики. Недостаточное давление напрямую влияет на запуск двигателя, стабильность холостого хода и динамику автомобиля. Для проверки потребуется манометр с подходящим переходником для штуцера рампы Форд Фокус 2.

Производительность топливного насоса оценивается по его способности поддерживать требуемое давление и объему подаваемого топлива за единицу времени. Падение производительности насоса, даже при нормальном стартовом давлении, вызывает провалы при нагрузке и на высоких оборотах. Проверка включает измерение давления на разных режимах и оценку объема прокачки.

Порядок проверки давления и производительности

Измерение давления в рампе:

Найдите штуцер контроля давления на топливной рампе (обычно под пластиковой крышкой).
Сбросьте остаточное давление в системе (через клапан в топливном фильтре или предохранительный клапан на насосе).
Подключите манометр к штуцеру рампы с помощью переходника.
Включите зажигание (насос создаст начальное давление), зафиксируйте значение.
Запустите двигатель, сравните давление на холостом ходу с нормой для вашего двигателя (обычно 3.8 - 4.2 бар).
Резко нажмите педаль газа: давление должно кратковременно подняться на 0.3-0.7 бар.
Заглушите двигатель, понаблюдайте за манометром: давление должно удерживаться не менее 10-15 минут. Быстрое падение указывает на негерметичность (обратный клапан насоса, регулятор давления, форсунки).

Проверка производительности насоса (объема подачи):

Метод 1 (с манометром): При работающем на холостом ходу двигателе пережмите или отсоедините обратную магистраль. Давление должно резко возрасти до 6-7 бар (точное значение смотрите в мануале). Если рост незначителен – насос не развивает нужную производительность.
Метод 2 (мерная емкость): Сбросьте давление. Снимите топливный шланг с рампы (подготовьте емкость!). Включите зажигание на 10-15 секунд, насос прокачает топливо. Измерьте объем. Сравните с минимальной нормой для Фокус 2 (обычно 0.7 - 1.0 литр за 30 секунд).

Симптом	Возможная причина
Низкое давление на всех режимах	Износ топливного насоса, забитый фильтр, неисправный регулятор давления, засор в магистрали
Давление падает после остановки двигателя	Негерметичный обратный клапан насоса, течь в регуляторе давления, "перепуск" форсунок
Провалы при нагрузке/обороты не растут	Низкая производительность насоса, забитая сетка приемника в баке, засор фильтра тонкой очистки
Давление скачет на холостом ходу	Загрязненный регулятор давления, неисправность клапана в насосе, подсос воздуха в топливной магистрали

Помните: низкое давление или производительность часто вызваны загрязненным топливным фильтром или изношенным насосом. Всегда проверяйте состояние фильтра и чистоту сетки насоса в баке. Регулятор давления на Фокусе 2 часто интегрирован в модуль насоса.

Система зажигания напрямую влияет на стабильность работы двигателя Ford Focus 2. Неисправности катушек или свечей провоцируют пропуски воспламенения, троение, потерю мощности и увеличение расхода топлива. Игнорирование этих симптомов может привести к повреждению катализатора и дорогостоящему ремонту.

Комплексная диагностика включает визуальный осмотр, инструментальную проверку сопротивления и тестирование рабочих параметров. Для точного определения проблемного цилиндра рекомендуется использовать сканер для считывания ошибок типа P0301-P0304, указывающих на пропуски зажигания в конкретных цилиндрах.

Тестирование системы зажигания: катушки и свечи

Начните со снятия пластикового декоративного кожуха двигателя для доступа к катушкам. Отсоедините электрический разъём каждой катушки, затем выкрутите крепёжные болты (обычно T30 Torx). Извлеките катушки, обращая внимание на следы пробоя: трещины, оплавления, белые дорожки на корпусе или запах гари. Проверьте состояние резиновых уплотнителей – они не должны быть окаменевшими или порванными.

Для инструментальной проверки катушек потребуется мультиметр. Замерьте сопротивление первичной обмотки между контактами 1 и 3 разъёма (стандартные значения 0.5-1.5 Ом). Сопротивление вторичной обмотки измеряется между контактом 1 разъёма и высоковольтным выходом (норма 8-15 кОм). Отклонения более 20% от нормы указывают на неисправность.

Алгоритм проверки свечей зажигания

Выкрутите свечи специальным магнитным ключом (размер 16mm)
Оцените состояние электродов:
- Масляный нагар – признак износа маслосъёмных колпачков
- Красный налёт – некачественное топливо
- Оплавление электрода – перегрев из-за бедной смеси
Проверьте зазор щупом (норма 1.0-1.1 мм для Zetec, 0.8-0.9 мм для Duratec)
Замерьте сопротивление изолятора: значение свыше 1 ГОм – норма

Проверка искрообразования на открытом воздухе

Метод	Инструкция	Результат
Тестер катушки	Подключите между катушкой и свечой	Стабильная голубая искра 7-10 мм
Перестановка	Поменяйте катушки между цилиндрами	Ошибка перемещается на другой цилиндр

При установке новых свечей используйте динамометрический ключ (момент затяжки 15-20 Н·м). На катушки нанесите термопасту на керамический изолятор для улучшения теплоотвода. Замена неисправных элементов парами (все свечи или проблемные катушки) предотвратит повторную поломку.

Диагностика АКБ и генератора: замер напряжения под нагрузкой

Проверка напряжения на клеммах АКБ при заглушенном двигателе – первый шаг. Нормальное значение – 12.5-12.7 В. Если показатель ниже 12.4 В, батарея требует подзарядки или неисправна. Короткие поездки и старость АКБ часто приводят к потере емкости.

Запустите двигатель для оценки работы генератора. Напряжение на клеммах должно составлять 13.8-14.8 В. Значения ниже 13.5 В указывают на недозаряд (износ щеток, регулятора или диодного моста), выше 15 В – на перезаряд (риск выкипания электролита).

Методика замера под нагрузкой

Тест АКБ:

Подключите вольтметр к клеммам при заглушенном двигателе.
Попросите помощника включить дальний свет и печку на максимум (≈15-20 секунд).
Напряжение не должно падать ниже 11.5 В. Падение до 9-10 В сигнализирует о потере емкости.

Проверка генератора:

Заведите мотор, активируйте все энергопотребители: фары, обогревы (стекол, сидений), вентилятор печки, аудиосистему.
Напряжение должно оставаться в диапазоне 13.8-14.8 В. Резкое снижение (менее 13 В) или скачки – признак неисправности генератора.

Состояние	Напряжение (АКБ)	Напряжение (генератор)
Норма	12.5-12.7 В	13.8-14.8 В
Требует внимания	12.1-12.4 В	13.0-13.7 В
Критично	Менее 12.0 В	Менее 13 В или более 15 В

Важно: При выявлении отклонений проверьте контакты на клеммах АКБ и генераторе – окислы или люфт проводов искажают замеры. Для точной диагностики генератора используйте стенд в сервисе, оценивающий отдачу тока под нагрузкой.

Анализ датчиков распредвала и коленвала: осциллографом

Проверка сигналов датчиков коленвала (ДК) и распредвала (ДР) осциллографом – ключевой этап диагностики двигателя Ford Focus 2. Визуализация формы сигнала и временных соотношений позволяет выявить скрытые неисправности, которые не фиксируются сканером как явные ошибки. Нестабильный запуск, пропуски зажигания или плавающие холостые обороты часто связаны с проблемами этих датчиков или их синхронизации.

Осциллографический анализ дает полную картину работы системы фаз ГРМ: оценивается амплитуда сигналов, частота, форма импульсов (особенно важна для датчика коленвала), наличие шумов или искажений, а главное – точное временное соответствие между сигналами ДК и ДР. Нарушение этого соответствия ведет к неправильному расчету момента впрыска и зажигания, что критично для работы двигателя.

Практические шаги диагностики

Подключите осциллограф к сигнальным выводам датчиков и массе двигателя. Для ДК (обычно индуктивный) сигнал снимается напрямую с его разъема. Для ДР (чаще Холла) может потребоваться питание +12В через адаптер или использование специального токовых клещей (если в цепи осциллографа нет возможности подачи опорного напряжения).

Проверка датчика коленвала (ДК):
- Запустите двигатель или прокрутите стартером.
- Оцените сигнал: должен быть равномерным, синусоидальной формы (для индуктивных ДК), без "провалов" или "выбросов".
- Измерьте амплитуду: обычно 1-5 В (зависит от оборотов, температуры, зазора). Резкое падение амплитуды на некоторых оборотах указывает на неисправность.
- Проверьте наличие пропущенных зубьев в сигнале (особенно важны метки ВМТ).
Проверка датчика распредвала (ДР):
- Сигнал обычно прямоугольный (меандр).
- Убедитесь в четкости фронтов импульсов (резкие, без завалов).
- Проверьте стабильность амплитуды (должна быть близка к напряжению питания датчика, обычно ~5В или ~12В).
- Отсутствие сигнала или его искажение говорит о неисправности ДР, обрыве цепи, проблеме с задающим диском.
Анализ синхронизации:
- Снимите сигналы одновременно на двух каналах осциллографа.
- Определите положение импульса ДР относительно зубьев ДК на задающем диске.
- Сравните полученную картину с эталонной осциллограммой для двигателя Ford Focus 2 (1.6L Duratec Ti-VCT, 1.8L/2.0L Duratec HE).
- Сдвиг импульса ДР относительно ожидаемого положения указывает на проблемы с цепью/ремнем ГРМ (растяжение, перескок) или неверную установку фаз.

Параметр	Датчик коленвала (ДК)	Датчик распредвала (ДР)
Тип сигнала	Синусоида (индуктивный)	Прямоугольный (Холл/магнитный)
Критичные дефекты	Пропуски зубьев, низкая амплитуда, шумы	Отсутствие сигнала, заваленные фронты, нестабильная амплитуда
Последствия неисправности	Двигатель не запускается, остановка мотора	Трудный запуск, потеря мощности, ошибки фаз

Ключевые выводы: Осциллограмма сразу показывает качество сигналов и их синхронизацию. Несоответствие фазировки – прямое указание на проверку состояния ремня/цепи ГРМ и правильность их установки. Низкая амплитуда или шумы ДК часто требуют проверки зазора, состояния задающего диска или замены датчика. Искаженный сигнал ДР обычно означает его выход из строя. Всегда сравнивайте полученные данные с достоверными эталонами для конкретного двигателя.

Проверка подвески: выявление люфтов шаровых и сайлентблоков

Люфты в шаровых опорах и сайлентблоках – частая причина стуков в подвеске Форд Фокус 2. Их своевременное выявление предотвращает ускоренный износ шин, рывки руля и потеру устойчивости автомобиля. Диагностика требует визуального осмотра и физической проверки элементов на предмет превышения допустимого зазора.

Проверку выполняют на подъемнике или смотровой яме при снятой нагрузке с подвески. Обязательно используйте монтировку или специальный рычаг для создания контролируемого усилия в местах соединений. Обращайте внимание на состояние резиновых втулок – трещины, разрывы или выдавливание смазки указывают на неисправность сайлентблоков даже при отсутствии явного люфта.

Методы выявления люфтов

Основные способы диагностики:

Шаровая опора верхнего рычага: Уприте монтировку между поворотным кулаком и рычагом. Качающее движение вверх-вниз при приложении усилия указывает на износ. Рука на опоре во время покачивания ощущает характерный стук.
Шаровая опора нижнего рычага: Зафиксируйте рукой корпус опоры. Резко качайте колесо из стороны в сторону (горизонтально) – люфт пальпируется рукой.
Сайлентблоки передних рычагов: Установите монтировку между кронштейном кузова и рычагом. Нагружая рычаг, наблюдайте за смещением втулки относительно металлической втулки или кронштейна. Допустимый ход – не более 1-2 мм.
Сайлентблоки реактивной тяги (продольной): Проверяйте монтировкой на сдвиг в точке крепления к кузову и к задней балке. Износ вызывает характерный глухой стук при проезде неровностей.

Критичные признаки износа:

Отслоение резины от металлической обоймы сайлентблока.
Видимая деформация или надрыв резинового элемента.
Вытекание смазки из шаровой опоры (видно на пыльнике).
Ощутимый руками вертикальный или горизонтальный ход узла.

Помните: Проверку задней подвески Фокуса 2 (балка) начинают с сайлентблоков её крепления к кузову и реактивных тяг. Люфты здесь напрямую влияют на углы установки задних колес.

Диагностика тормозов: износ колодок и состояние суппортов

Проверка тормозных колодок начинается с визуального осмотра через отверстия в колесных дисках или после снятия колес. Минимально допустимая толщина фрикционного слоя (без металлической основы) составляет 2-3 мм. Равномерность износа на всех колодках контура – критически важный параметр: разница в толщине указывает на проблемы с суппортом или направляющими.

Оценка суппортов включает тест на свободный ход поршня и подвижность направляющих пальцев. Поршень должен плавно утапливаться при умеренном усилии (например, с помощью монтажной лопатки). Заклинивание свидетельствует о повреждении манжет или коррозии. Направляющие пальцы обязаны перемещаться без заеданий, смазка в их пыльниках не должна быть сухой или загрязненной.

Ключевые этапы диагностики

Замер толщины колодок штангелем на обеих сторонах диска
Контроль целостности антискрипных пластин и пружинных фиксаторов
Проверка герметичности пыльников поршня и пальцев
Анализ состояния тормозных дисков на предмет глубоких борозд, трещин или синего оттенка от перегрева

Симптом	Возможная причина
Вибрация при торможении	Деформация диска, неравномерный износ колодок
Металлический скрежет	Полный износ фрикционного слоя колодок
Увод автомобиля в сторону	Заклинивание суппорта, закисание направляющих
Повышенный ход педали	Износ колодок, воздух в системе, проблемы с ГТЦ

Обязательно проверяйте состояние тормозной жидкости: влажность свыше 3% снижает температуру кипения и провоцирует падение эффективности. При обнаружении заклинивших элементов или критического износа компонентов требуется немедленный ремонт – тормозная система напрямую влияет на безопасность движения.

Тестирование CAN-шины: поиск обрывов и коррозии контактов

Проверку начинают с визуального осмотра разъемов и проводки. Основные точки контроля: колодки диагностического разъема OBD-II (пины 6 и 14), соединения у ЭБУ двигателя, модулей АБС и панели приборов. Ищите окисление, деформацию контактов, потертости изоляции или следы влаги. Особое внимание уделите участкам возле гофр рулевой колонки и проходов через перегородку моторного щита – здесь провода часто перетираются.

Для проверки целостности шины потребуется мультиметр в режиме вольтметра. Замеряйте напряжение между CAN-High (оранжево-черный) и массой при включенном зажигании (норма: 2.5-2.7 В), затем между CAN-Low (оранжево-коричневый) и массой (норма: 2.3-2.5 В). Разница потенциалов между самими CAN-High и CAN-Low должна составлять около 0.2 В. Отклонения указывают на проблемы:

Типовые неисправности и методы диагностики

Обрыв провода: нулевое напряжение на одном из CAN-проводов. Прозвоните цепь тестером от ЭБУ до OBD-разъема.
Короткое замыкание: одинаковые показатели на CAN-High и CAN-Low. Проверьте сопротивление между проводами (должно быть 50-70 Ом).
Коррозия контактов: "плавающие" значения или падение напряжения под нагрузкой. Осмотрите колодки, обработайте очистителем.

Параметр	Норма	Признак неисправности
CAN-High ↔ Масса	2.5-2.7 В	< 2.0 В (КЗ) или 0 В (обрыв)
CAN-Low ↔ Масса	2.3-2.5 В	> 3.0 В (обрыв)
CAN-High ↔ CAN-Low	≈0.2 В	Равенство напряжений (КЗ)

При отсутствии сигналов используйте осциллограф для анализа формы импульсов. Корродированные контакты проявляются "ступеньками" на графике, а обрыв – полным отсутствием сигнала. Для локализации повреждения отключайте по очереди модули (например, магнитолу или климат-контроль), наблюдая за восстановлением связи через диагностический сканер.
