Диагностика и ремонт дизельных двигателей с помощью компьютера

Статья обновлена: 18.08.2025

Современные дизельные двигатели представляют собой сложные системы с электронным управлением.

Компьютерная диагностика стала неотъемлемой частью поиска неисправностей, позволяя точно определить проблему через анализ кодов ошибок и параметров работы.

Эффективный ремонт дизеля требует не только механических навыков, но и глубокого понимания взаимодействия электронных компонентов.

Своевременное выявление сбоев на ранней стадии предотвращает серьезные поломки и сокращает затраты на восстановление.

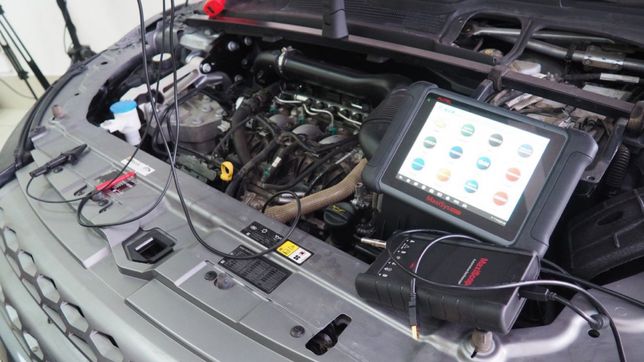

Подключение диагностического оборудования к ЭБУ двигателя

Правильное подключение сканера или адаптера к электронному блоку управления (ЭБУ) дизельного двигателя является критически важным первым шагом в процессе диагностики. Ошибки на этом этапе приводят к невозможности установить связь, получению некорректных данных или даже повреждению оборудования. Работу необходимо проводить при выключенном зажигании, соблюдая электростатические меры предосторожности.

Стандартным интерфейсом подключения служит диагностический разъем OBD-II (On-Board Diagnostics), расположенный в салоне автомобиля (обычно в районе рулевой колонки или панели приборов). Его конструкция и расположение регламентированы международными нормами, однако для некоторых моделей, особенно коммерческого транспорта или старше 2004 года выпуска, могут использоваться специфические разъемы (например, 6-pin, 9-pin Deutsch или круглые разъемы типа "K-line").

Основные этапы подключения

1. Идентификация разъема: Визуально найдите стандартный 16-контактный OBD-II разъем (DLC) или специфичный для марки порт, используя техническую документацию.
2. Выбор оборудования: Подберите совместимый диагностический сканер или адаптер, учитывая протокол связи ЭБУ (J1939 для грузовиков, KWP2000, ISO 14230, UDS и др.).
3. Физическое соединение:
   • Убедитесь в чистоте контактов разъема.
   • Надежно подсоедините кабель диагностического прибора к разъему OBD-II.
   • При необходимости используйте переходники для нестандартных портов.
4. Подача питания: Подключите сканер к источнику питания (если требуется внешний) или дождитесь его активации через разъем OBD-II после включения зажигания.
5. Установка связи: Включите зажигание (или положение "ON") без запуска двигателя. Запустите диагностическое ПО и выполните ручной или автоматический выбор протокола связи с ЭБУ.

Тип проблемы	Возможные причины	Действия
Нет связи с ЭБУ	Неверный протокол Обрыв/коррозия в проводке Неисправность сканера/кабеля Отсутствие питания на ЭБУ	Проверить цепь питания ЭБУ и предохранители Осмотреть контакты разъема и целостность проводов Попробовать альтернативное оборудование
Прерывистая связь	Плохой контакт в разъеме Помехи в CAN-шине	Обеспечить надежное соединение Проверить состояние CAN-High/CAN-Low

Важно: При работе с коммерческим транспортом или сложными системами (Common Rail, EGR, SCR) может потребоваться подключение к дополнительным модулям (ABS, SRS, коробки передач) через тот же разъем OBD-II для комплексной диагностики. Всегда проверяйте совместимость ПО сканера с конкретной моделью ЭБУ и версией прошивки перед началом работ.

Использование мультимарочных сканеров для дизелей

Мультимарочные сканеры обеспечивают универсальный доступ к электронным системам управления разнообразных дизельных двигателей независимо от производителя. Эти инструменты подключаются к диагностическому разъёму OBD-II или специализированным интерфейсам, считывая коды ошибок, параметры работы в реальном времени, данные стоп-кадра и адаптации.

Они позволяют диагностировать топливную аппаратуру (ТНВД, форсунки), систему рециркуляции отработавших газов (EGR), сажевый фильтр (DPF), турбонаддув и датчики (давления, температуры, кислорода). Сканеры предоставляют доступ к специфическим блокам управления двигателем (ЭБУ), трансмиссией и вспомогательными системами, необходимыми для комплексной оценки состояния дизеля.

Ключевые возможности при диагностике и ремонте

• Считывание и расшифровка кодов неисправностей: Точное определение ошибок по стандартам OBD-II и заводским протоколам (P-codes, manufacturer-specific).
• Анализ параметров в реальном времени: Мониторинг давления топлива, положения рейки ТНВД, корректировки форсунок, производительности EGR, температуры DPF.
• Активация компонентов: Принудительное включение/выключение клапанов EGR, сажевого фильтра, форсунок или насосов для проверки их работоспособности.
• Адаптации и кодирование: Сброс адаптаций топливной системы после замены форсунок или ТНВД, регулировка холостого хода, привязка новых компонентов.

Важно: Для корректной работы с современными дизелями (особенно Euro 4/5/6) сканер должен поддерживать протоколы производителей (K-line, CAN, J1939, UDS) и регулярно обновлять базы данных. Низкокачественные устройства часто неверно интерпретируют специфические параметры или не имеют доступа к критичным функциям.

Этап диагностики	Применение сканера
Предварительная проверка	Сканирование кодов ошибок, анализ стоп-кадра
Тестирование систем	Мониторинг параметров под нагрузкой, активация исполнительных механизмов
Послеремонтная настройка	Сброс адаптаций, кодирование новых узлов, обнуление интервала сервиса DPF

Считывание кодов ошибок Pоxxx для дизельных систем

Коды неисправностей стандарта OBD-II, начинающиеся с `P0` (Powertrain, generic), являются универсальными для всех автомобилей, включая дизельные. Однако диапазон `P0xxx` содержит специфические коды, критически важные для диагностики именно дизельных систем. Эти коды указывают на отклонения в работе ключевых компонентов, таких как топливная система высокого давления (ТНВД, Common Rail), система рециркуляции отработавших газов (EGR), система впуска воздуха (турбокомпрессор, заслонки), система нейтрализации выхлопных газов (SCR, DPF) и управляющая электроника.

Для считывания кодов `P0xxx` на дизельном двигателе необходим совместимый диагностический сканер или адаптер, способный подключаться к диагностическому разъему OBD-II автомобиля и работать с протоколами, используемыми его ЭБУ (часто J1939 для коммерческого транспорта или CAN для легковых авто). Современные мультимарочные сканеры и специализированное ПО обеспечивают доступ не только к кодам, но и к стоп-кадрам (freeze frame data), показывающим параметры двигателя в момент регистрации ошибки, что существенно облегчает анализ.

Типичные группы кодов P0xxx для дизелей и их значение

Коды `P0xxx` для дизельных двигателей условно можно разделить на группы по системам:

• Топливная система (давление, подача): Коды типа P0087 (Слишком низкое давление в топливной рампе), P0088 (Слишком высокое давление в топливной рампе), P0093 (Обнаружена утечка топлива), P0191/P0193 (Неисправность датчика давления топлива в рампе). Указывают на проблемы с ТНВД, регулятором давления, форсунками, датчиками давления или топливоподкачивающим насосом.
• Система рециркуляции ОГ (EGR): Коды типа P0401 (Недостаточный поток EGR), P0402 (Избыточный поток EGR), P0403 (Неисправность цепи управления EGR), P0404 (Диапазон/рабочие характеристики цепи управления EGR). Связаны с неисправностями клапана EGR, его приводом, датчиками дифференциального давления, засорением каналов или негерметичностью.
• Система нейтрализации (SCR, DPF): Хотя многие коды SCR относятся к `P20xx`, некоторые общие коды давления или температуры могут быть в `P0xxx` (например, P0471 - Диапазон/рабочие характеристики датчика давления выхлопных газов). Коды DPF часто в `P24xx`, но общие коды датчиков тоже возможны.
• Система впуска воздуха (Турбонаддув, Заслонки): Коды типа P003A (Турбокомпрессор/нагнетатель - медленный отклик управления давлением наддува), P00AF (Система управления давлением наддува - заедание). Указывают на неисправности турбины, актуатора VGT/VNT, засорение или неисправность клапана регулирования давления наддува, датчиков давления.
• Общие коды управления топливом: Коды типа P0090 (Неисправность цепи клапана управления подачей топлива), P00xx (Общие коды управления топливом/воздухом).

Интерпретация кода - это только начало диагностики. Сам код указывает на симптом или область неисправности, но редко идентифицирует точную вышедшую из строя деталь. Например, код P0087 (Низкое давление в рампе) может быть вызван:

1. Неисправным ТНВД (потеря производительности).
2. Утечкой топлива через негерметичную форсунку.
3. Забитым топливным фильтром.
4. Неисправным регулятором давления в рампе.
5. Проблемой с топливоподкачивающим насосом (низкое давление на входе в ТНВД).
6. Неисправностью самого датчика давления в рампе.
7. Проблемой в проводке или контактах датчика/регулятора.

Для точного определения причины необходимо:

• Анализировать стоп-кадры (параметры при возникновении ошибки).
• Проверять актуальные параметры работы двигателя в реальном времени (давление в рампе, заданное давление, производительность ТНВД, корректировки по цилиндрам, положение регулятора, давление на входе в ТНВД и т.д.).
• Выполнять активные тесты (прокачка ТНВД, тест форсунок, тест регулятора давления).
• Проводить механическую проверку (давление топлива, утечки, состояние фильтров, работа актуаторов).
• Изучать блокировки и адаптации.

Код P0xxx	Описание (Пример)	Потенциальные причины
P0087	Слишком низкое давление в топливной рампе	Слабый ТНВД, утечка (форсунка, рампа), забит фильтр, неисправен регулятор/датчик давления
P0401	Недостаточный поток рециркуляции отработавших газов	Заклинил/засорен клапан EGR, засорены каналы, неисправен привод, негерметичность, неисправен датчик DPFE
P003A	Турбокомпрессор/нагнетатель - медленный отклик управления давлением наддува	Заклинивание лопаток VGT/VNT, неисправность актуатора турбины, заедание вакуумного клапана/электромагнита, утечка вакуума
P0090	Неисправность цепи клапана управления подачей топлива	Обрыв/КЗ в цепи клапана ТНВД, неисправность самого клапана, проблема ЭБУ

Правильная диагностика по кодам `P0xxx` на дизеле требует понимания работы его систем, умения анализировать параметры в реальном времени и использовать сканер для выполнения активных тестов. Слепая замена компонентов на основании только кода ошибки часто приводит к неэффективному ремонту и повторному возникновению неисправности.

Анализ стоп-кадров при диагностике проблем сгорания

Стоп-кадры (моментальные снимки данных ЭБУ) фиксируют параметры двигателя в момент регистрации ошибки, связанной со сгоранием. Они содержат критические показатели: давление в топливной рампе, угол опережения впрыска, массу впрыскиваемого топлива, положение регулятора давления, обороты коленвала и температуру охлаждающей жидкости. Сравнение этих значений с эталонными позволяет локализовать источник неисправности.

При анализе фокусируются на отклонениях, указывающих на нарушения процесса сгорания. Например, аномальное давление топлива при запуске свидетельствует о неисправностях ТНВД или регулятора, а несоответствие расчетной и фактической массы впрыска – о проблемах форсунок или датчиков. Изучение стоп-кадров при повторяющихся ошибках выявляет системные сбои.

Ключевые аспекты интерпретации данных

Типичные параметры стоп-кадра и их диагностическая ценность:

Параметр	Норма	Отклонение → Проблема
Давление в рампе	250-1800 бар	Снижение → Утечки, неисправность ТНВД
Угол впрыска	-5° до +5° от ВМТ	Сдвиг → Ошибки датчиков, износ цепи ГРМ
Масса впрыска	Зависит от нагрузки	Расхождение с заданной → Зависание форсунок
Коррекция цилиндров	±3 мг/такт	Более ±5 мг/такт → Разбаланс форсунок/компрессии

Алгоритм анализа:

1. Сравнение параметров с заводскими спецификациями.
2. Выявление взаимосвязей (например: давление + угол впрыска + коррекция).
3. Проверка данных при разных режимах (холостой ход, нагрузка).

Распространенные неисправности, выявляемые через стоп-кадры:

• Зависание форсунок (резкие скачки коррекции по цилиндрам)
• Износ плунжерных пар ТНВД (падение давления при нагрузке)
• Неисправность датчика давления (несоответствие заданному значению)
• Низкая компрессия (хронический перерасчет массы топлива)

Проверка корректности работы датчика положения коленвала

Датчик положения коленчатого вала (ДПКВ) генерирует сигналы, определяющие момент впрыска топлива и угол опережения зажигания. Его неисправность приводит к некорректной работе системы управления двигателем: затрудненному пуску, плавающим оборотам, потере мощности или полной остановке мотора.

Диагностика ДПКВ выполняется в несколько этапов, начиная с визуального осмотра целостности корпуса, состояния разъёма и проводки (окисление, повреждение изоляции). Далее проверяется расстояние между сердечником датчика и зубьями задающего диска (обычно 0.5–1.5 мм), так как отклонение нарушает формирование сигнала.

Методы диагностики

Измерение сопротивления обмотки: Используя мультиметр в режиме омметра, проверьте сопротивление датчика. Нормативные значения варьируются от 200 Ом до 2 кОм (точные параметры уточняйте в технической документации ТС). Отклонение указывает на обрыв или межвитковое замыкание.

Проверка выходного сигнала осциллографом:

• Подключите щупы осциллографа к выводам ДПКВ
• Проворачивайте двигатель стартером
• Анализируйте форму сигнала: правильная синусоида (для индуктивных датчиков) или прямоугольные импульсы (для Холловских) без помех и пропусков

Диагностика сканером:

1. Считайте ошибки из памяти ЭБУ (типовые коды: P0335, P0336)
2. Оцените параметр "Частота вращения коленвала" в реальном времени: отсутствие показаний или хаотичные скачки при прокрутке стартером подтверждают неисправность

Признак неисправности	Возможная причина
Нулевое сопротивление	Короткое замыкание в обмотке
Бесконечное сопротивление	Обрыв цепи датчика
Искаженная форма сигнала	Загрязнение сердечника, повреждение задающего диска

Важно: После замены датчика выполните адаптацию нуля дроссельной заслонки (если требуется для конкретной модели авто) и удалите ошибки из памяти ЭБУ. Убедитесь в отсутствии металлической стружки на магнитном сердечнике – она искажает сигнал.

Диагностика топливных форсунок через программу подачи

Программная диагностика топливных форсунок дизельного двигателя осуществляется через специализированный софт диагностического сканера, взаимодействующий с ЭБУ двигателя. Этот метод позволяет оценить производительность форсунок без физического демонтажа путем анализа обратной связи от датчиков системы при выполнении тестов подачи топлива.

ЭБУ активирует форсунки в заданных режимах, изменяя длительность импульса впрыска и частоту срабатывания. Сканер фиксирует отклонения в работе: неравномерность подачи топлива, отклонение давления в топливной рампе, ошибки кодирования форсунок и реакцию датчиков (лямбда-зондов, датчиков давления, датчика коленвала).

Ключевые этапы диагностики

• Активация теста баланса форсунок: поочередное отключение цилиндров с анализом падения оборотов двигателя
• Контроль коррекции топливоподачи: сравнение фактических показателей впрыска с эталонными значениями для каждого цилиндра
• Мониторинг давления в топливной рампе: выявление падений при работе конкретных форсунок

Параметр	Норма	Признак неисправности
Коррекция по цилиндрам	±1.0 мг/так	Отклонение >±2.5 мг/так
Падение оборотов при тесте	40-80 об/мин (равномерно)	Разница >25% между цилиндрами
Давление рампы	Стабильное (±20 бар)	Скачки >50 бар при впрыске

Критические ошибки: Коды P0200-P0208 (неисправности цепи форсунок), P2146 (нарушение синхронизации), P0272 (перелив цилиндра). При их наличии требуется дополнительная проверка мультиметром и тестером обратного слива.

1. Запуск статического теста форсунок через сканер
2. Фиксация показателей коррекции топливоподачи
3. Анализ осциллограмм управления форсунками
4. Сравнение данных с заводскими допусками

Тестирование датчиков давления в топливной рампе

Проверка датчика давления топливной рампы (Common Rail) требует анализа его электрических параметров и выходного сигнала. Основные этапы включают визуальный осмотр целостности корпуса и разъёма, проверку цепей питания (5В), массы и сигнального провода на обрывы/короткие замыкания. Обязательно сверяются заводские характеристики сопротивления изоляции между контактами.

Диагностика выполняется с помощью мультиметра и осциллографа при работающем двигателе. Измеряется опорное напряжение (обычно 5В), проверяется соответствие сигнала давления фактическим показаниям в диагностическом ПО. Критично оценивается динамика изменения сигнала при резком нажатии/сбросе педали газа для выявления запаздывания или шумов.

Методы диагностики

Сканером:

• Сравнение показаний давления в рампе с номиналом (через live data)
• Анализ кодов ошибок (P0190, P0191, P0193)
• Проверка реакции на принудительное изменение давления (регулятором расхода топлива)

Аппаратная проверка:

1. Замер сопротивления датчика мультиметром (1-2 кОм при 20°C)
2. Контроль опорного напряжения на холостом ходу
3. Фиксация сигнала осциллографом:
   • 0.5-1.5В (холостой ход)
   • 4.0-4.5В (максимальная нагрузка)

Параметр	Норма	Неисправность
Сопротивление изоляции	>20 МОм	КЗ на массу
Сигнал на холостом ходу	0.8-1.2В	Постоянное 0.5В или 4.8В
Скорость отклика	<50 мс	Задержка >200 мс

При несоответствии параметров датчик подлежит замене с обязательной калибровкой через ПО. Важно: показания сравниваются с эталонным манометром при идентичных условиях. Механические повреждения чувствительного элемента или загрязнение контактов чаще всего вызывают ошибки давления.

Проверка корректности работы форкамеры

Корректная работа форкамеры критична для эффективного смесеобразования и воспламенения топлива в дизельных двигателях. Дефекты (трещины, прогар, закоксовка) приводят к нарушению распыла топлива, жесткой работе, повышенной дымности и потере мощности. Компьютерная диагностика выявляет косвенные признаки неисправности через анализ параметров работы двигателя.

Прямая верификация состояния требует комбинации электронных проверок и механического контроля. Сигналы датчиков положения распредвала/коленвала, давления в топливной рампе, лямбда-зонда и датчиков детонации анализируются на предмет аномалий в конкретном цилиндре. Неравномерность холостого хода и пропуски воспламенения (коды ошибок P030X) часто указывают на проблемы форкамеры.

Методы диагностики состояния форкамер

Способ проверки	Процедура	Критерии оценки
Анализ данных сканера	Сравнение показателей: Баланс мощности по цилиндрам Коррекция топливоподачи Амплитуда сигнала датчика детонации	Отклонение >10-15% на проблемном цилиндре

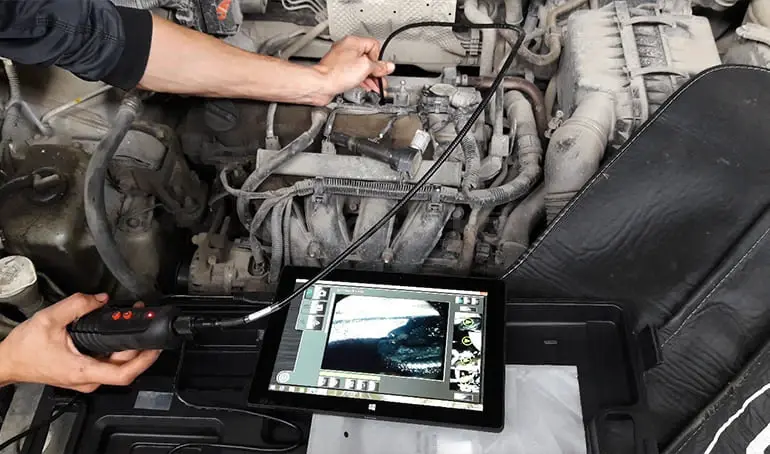

Эндоскопия	Визуальный осмотр полости через свечное отверстие или демонтированную форсунку	Наличие: Трещин/прогаров Коксовых отложений Локальных перегревов (изменение цвета металла)
Замер компрессии	Проверка давления в цилиндре компрессометром	Снижение показателя на 15-20% относительно номинала
Контроль герметичности	Подача воздуха (3-5 бар) в цилиндр при ВМТ	Утечка через соседние свечи/форсунки указывает на повреждение корпуса

При обнаружении дефектов форкамера подлежит замене. Обязательно выполняется:

1. Очистка посадочного места от нагара
2. Проверка геометрии головки блока
3. Калибровка момента затяжки крепежных болтов

Установка новых компонентов требует последующей адаптации ЭБУ и контроля параметров в режиме холостого хода/под нагрузки.

Мониторинг параметров рециркуляции отработавших газов

Система рециркуляции отработавших газов (EGR) критически важна для снижения выбросов оксидов азота (NOx) в дизельных двигателях. Компьютерная диагностика позволяет контролировать ее работу в реальном времени и выявлять отклонения от нормы. Ключевыми параметрами, отслеживаемыми ЭБУ двигателя, являются фактическое положение клапана EGR (заданное vs. фактическое), расход рециркулируемых газов, температура газов на входе/выходе системы, а также перепад давления до и после клапана или в канале рециркуляции.

Диагностика работы EGR осуществляется ЭБУ путем сравнения ожидаемых значений параметров (рассчитанных на основе текущих режимов работы двигателя: обороты, нагрузка, температура) с реальными показаниями датчиков. Значительные расхождения между расчетными и фактическими величинами приводят к регистрации диагностических кодов неисправностей (DTC). Анализ данных в реальном времени и сохраненных стоп-кадрах помогает локализовать проблему: заклинивание клапана, загрязнение каналов, неисправность датчиков (положения, температуры, дифференциального давления) или управляющих элементов.

Основные методы диагностики и типичные неисправности EGR

При компьютерной диагностике EGR применяются следующие основные методы:

• Активный тест клапана EGR: Принудительное открытие/закрытие клапана сканером и наблюдение за изменением параметров (обороты холостого хода, расход воздуха, показания датчиков давления/расхода EGR).
• Анализ данных в реальном времени: Контроль положения клапана, расчетного и фактического расхода EGR, перепада давления, температуры газов на разных режимах работы двигателя (холостой ход, частичная нагрузка).
• Сравнение с эталонными значениями: Сопоставление текущих параметров EGR с данными исправной системы или заводскими спецификациями для данного типа двигателя.
• Оценка влияния на другие системы: Анализ показаний датчика массового расхода воздуха (ДМРВ), датчика давления во впускном коллекторе (MAP), лямбда-зондов на предмет изменений, характерных для неисправной EGR (например, падение расхода воздуха при открытии EGR).

Типичные неисправности системы EGR, выявляемые диагностикой:

1. Заклинивание клапана EGR: В открытом или закрытом положении (наиболее частая проблема из-за нагара).
2. Недостаточная или избыточная производительность: Клапан открывается, но не на нужную величину, либо пропускает слишком много/мало газов.
3. Загрязнение или закоксовывание каналов рециркуляции и охладителя EGR.
4. Неисправность датчика положения клапана EGR.
5. Неисправность датчика дифференциального давления EGR.
6. Разгерметизация вакуумных магистралей или электрическая неисправность цепи управления (обрыв, КЗ).
7. Неисправность датчика температуры EGR (если установлен).

Код ошибки (DTC)	Описание	Возможная причина
P0400	Неисправность системы рециркуляции ОГ	Общая неисправность, требует детальной диагностики
P0401	Недостаточный поток рециркуляции ОГ	Заклинивание клапана закрыто, засор каналов, низкое давление выхлопных газов, неисправность датчика DPFE/расхода
P0402	Избыточный поток рециркуляции ОГ	Заклинивание клапана открыто, неисправность датчика DPFE/расхода, механическое заедание
P0403	Неисправность цепи управления клапаном рециркуляции ОГ	Обрыв, КЗ, неисправность соленоида/клапана
P0404	Диапазон/функционирование цепи клапана рециркуляции ОГ	Проблемы с ходом клапана, несоответствие положения
P0405 / P0406	Низкий/Высокий уровень сигнала датчика "А" рециркуляции ОГ	Неисправность датчика положения, ДПДВ EGR, обрыв/КЗ в цепи

Диагностика турбонаддува по показателям давления

Анализ давления наддува – критически важный этап диагностики турбины. Несоответствие фактических значений нормативам производителя указывает на сбои в работе системы турбонаддува или смежных компонентов. Замеры выполняются специализированным сканером в реальном времени при разных режимах нагрузки двигателя.

Ключевые параметры для контроля включают заданное давление (установленное блоком управления), фактическое давление (фиксируемое датчиком), давление на выходе турбокомпрессора и разрежение во впускном коллекторе. Сравнение этих величин позволяет локализовать неисправность.

Типовые неисправности и их признаки в показателях давления

Низкое фактическое давление при нормальном заданном значении:

• Утечки воздуха: Трещины в интеркулере, поврежденные патрубки, негерметичность соединений
• Загрязнение системы: Закоксованность геометрии турбины, засорение воздушного фильтра
• Механические дефекты: Износ подшипников турбокомпрессора, повреждение крыльчаток

Высокое фактическое давление:

• Заклинивание актуатора или регулировочного кольца VGT
• Некорректная работа перепускного клапана (wastegate)
• Ошибки управления – неисправность вакуумного насоса, соленоидов или датчиков

Различия в давлении до/после интеркулера:

• Указывают на засорение радиатора интеркулера или его повреждение

Параметр	Норма	Отклонение	Возможная причина
Заданное давление (БУ)	Соответствует картам двигателя	Занижено	Аварийный режим ЭБУ, ошибки смежных систем (EGR, сажевый фильтр)
Фактическое давление	±0.15 бар от заданного	Хроническое превышение	Механическая поломка актуатора, заклинивание VGT
Вакуум на актуаторе	0.8-1.0 бар (на нагрузке)	Отсутствует	Разрыв вакуумных трубок, неисправность соленоида

Дополнительно проверяется скорость отклика турбины с помощью графиков давления. Медленный набор давления свидетельствует о засорении воздушных каналов или износе механизма изменения геометрии. Для точной диагностики данные сканирования сопоставляются с физической проверкой целостности пневмомагистралей, хода штока актуатора и люфтов вала турбокомпрессора.

Тепловизионный контроль системы впрыска

Тепловизионная диагностика позволяет визуализировать температурные аномалии в компонентах системы впрыска дизельного двигателя без демонтажа. Инфракрасная камера фиксирует распределение тепла на форсунках, топливных трубках высокого давления, рампе и клапанах в реальном времени. Резкие перепады температуры на термограмме четко указывают на проблемные участки.

Метод особенно эффективен для выявления локальных перегревов, вызванных утечками топлива, закоксовкой распылителей, нарушением герметичности соединений или неисправностями иглы форсунки. Анализ термографических данных помогает дифференцировать проблемы механической части системы впрыска от неполадок электронного управления.

Ключевые диагностируемые неисправности

• Утечки топлива из-под гаек штуцеров или корпуса форсунки (проявляются локальным охлаждением)
• Зависание иглы распылителя (холодная зона на корпусе форсунки при работе)
• Частичное засорение сопла (асимметричный нагрев распылителей)
• Повреждение уплотнений топливной рампы (температурные аномалии в местах соединений)
• Нарушение синхронизации впрыска (разница нагрева между цилиндрами >15°C)

Проведение контроля требует запуска двигателя на различных режимах (холостой ход, средние и высокие нагрузки). Критическое значение имеет сравнение термограмм исправных и проблемных цилиндров – разница температур в 8-10°C уже свидетельствует о неисправности. Для точной интерпретации данных необходимо учитывать конструктивные особенности ТНВД (рядный, распределительный или common rail).

Температурная аномалия	Вероятная причина	Следствие для двигателя
Холодное пятно на корпусе форсунки	Негерметичность иглы распылителя	Падение компрессии, затрудненный пуск
Перегрев топливной трубки	Закоксовка каналов распылителя	Неровная работа, дымность выхлопа
Разный нагрев форсунок	Разбалансировка ТНВД или засор	Вибрации, снижение мощности

Преимущество тепловизионного метода – возможность раннего выявления дефектов до появления явных симптомов. Своевременное обнаружение перегрева форсунки предотвращает прогар поршня, а диагностика утечек минимизирует риск воспламенения топлива. Для точной локализации неисправности тепловизию комбинируют с замерами давления в рампе и сканированием кодов ошибок ЭБУ.

Оценка герметичности топливной системы вакуумным методом

Метод основан на создании разрежения в контуре низкого давления топливной системы дизельного двигателя с помощью вакуумного насоса. К системе подключается вакуумметр для контроля уровня и стабильности создаваемого разряжения. После достижения заданного значения вакуума (обычно -0,5...-0,7 бар) насос отключается, начинается этап наблюдения.

Основной критерий оценки – скорость падения разрежения в системе за фиксированный временной интервал. Быстрое снижение вакуума свидетельствует о наличии негерметичности в соединениях, трубопроводах, топливном баке, клапанах или компонентах системы подачи топлива. Стабильное удержание вакуума подтверждает герметичность контура.

Этапы диагностики и интерпретация

Типичные точки подключения оборудования: вакуумная магистраль ТНВД, вход топливного фильтра, диагностический штуцер обратной линии. Предварительно проверяется целостность вакуумных шлангов и соединений тестера.

1. Подключите вакуумный насос с манометром к выбранной точке системы через переходники.
2. Создайте разрежение до нормированного производителем значения (например, -0,6 бар).
3. Зафиксируйте показания манометра и засеките время.
4. Отслеживайте падение вакуума в течение 1-3 минут.

Критерии оценки:

Падение вакуума	Временной интервал	Заключение
Менее 0,1 бар	2 минуты	Герметичность в норме
0,1-0,3 бар	1 минута	Незначительная утечка
Более 0,3 бар	30 секунд	Критическая разгерметизация

Локализация утечек: при выявлении проблем последовательно проверяйте участки системы – соединения топливных трубок, уплотнительные кольца фильтра, крышку топливного бака, обратный клапан ТНВД, механический подкачивающий насос. Для точного определения места утечки используйте мыльный раствор или специализированный аэрозоль-индикатор на подозрительных соединениях при работающем вакуумном насосе.

Проверка производительности топливного насоса высокого давления

Основная задача проверки – определение способности ТНВД создавать и поддерживать давление, необходимое для корректного впрыска топлива в цилиндры двигателя. Производительность оценивается по нескольким ключевым параметрам: развиваемое давление, равномерность подачи топлива по цилиндрам, стабильность давления на разных режимах работы и соответствие производительности заданным оборотам двигателя.

Проверка выполняется с помощью специализированного диагностического оборудования: сканеров для считывания параметров ЭБУ двигателя, манометров высокого давления и стендов для проверки производительности форсунок. Обязательно контролируются показания датчиков давления в топливной рампе (Common Rail) или в магистрали высокого давления.

Ключевые этапы диагностики

• Сканирование кодов неисправностей: Анализ памяти ЭБУ на наличие ошибок, связанных с давлением топлива (P0087, P0088, P0190 и др.).
• Проверка давления в реальном времени:
  • На холостом ходу и прогретом двигателе.
  • При резком увеличении оборотов.
  • Под нагрузкой (имитируется сканером или на стенде).
• Сравнение фактического давления с заданным: Анализ отклонений при помощи диагностического ПО. Допустимое расхождение обычно не превышает 10-15%.
• Тест производительности форсунок: Проверка равномерности впрыска и производительности каждой форсунки для исключения их влияния на оценку ТНВД.
• Проверка регулятора давления топлива: Контроль управляющих сигналов ЭБУ и реакции давления на команды.

Критерии оценки результатов

Параметр	Нормальное состояние	Признак неисправности ТНВД
Давление на холостом ходу	Стабильное, соответствует заданному ЭБУ (250-500 бар для Common Rail)	Колебания, медленный набор, значение ниже нормы
Давление под нагрузкой/макс. обороты	Быстро достигает максимума (до 2000+ бар), стабильно удерживается	Медленный рост, "просадки", недобор заданного значения
Равномерность подачи по цилиндрам	Разница в производительности ≤ 3-5%	Значительный разброс (>10%), "плавающие" обороты холостого хода
Работа регулятора давления	Четкое и быстрое изменение давления по команде ЭБУ	Задержки реакции, неспособность удержать давление

Важно! Перед проверкой ТНВД обязательно исключите влияние других факторов: засорение топливных фильтров, негерметичность магистралей низкого/высокого давления, воздух в системе, износ плунжерных пар форсунок, неисправность клапана регулировки давления или датчиков. Недостаточная производительность насоса часто вызвана износом плунжерных пар, неисправностью перепускного клапана или механического привода ТНВД.

Диагностика свечей накаливания через измерение тока

Принцип работы свечи накаливания основан на разогреве ее калильной трубки (нагревательного элемента) до высокой температуры за счет протекания электрического тока при включении зажигания. Величина тока, потребляемого каждой свечой, напрямую зависит от сопротивления ее нагревательного элемента и приложенного напряжения бортовой сети. Исправная свеча потребляет ток в определенном диапазоне, характерном для данной модели двигателя и типа свечей.

Диагностика путем измерения тока потребления является более точным и информативным методом по сравнению с простой проверкой сопротивления омметром или контроля напряжения на управляющем проводе. Токовая диагностика позволяет выявить не только полный обрыв или короткое замыкание на "массу", но и отклонения в работе, вызванные изменением сопротивления нагревательного элемента (например, из-за старения, частичного выгорания спирали или нарушения контактов), которые не всегда фиксируются при измерении сопротивления в "холодном" состоянии.

Технология измерения и анализа тока

Современные системы управления дизельным двигателем, как правило, имеют встроенную функцию контроля тока свечей накаливания. Диагностика осуществляется с помощью специализированного сканера, подключаемого к диагностическому разъему автомобиля:

1. Сканер активирует реле свечей накаливания через блок управления двигателем (ECU).
2. ECU подает напряжение на свечи и одновременно измеряет общий ток, потребляемый всеми свечами цепи, или индивидуальный ток каждой свечи (если система поддерживает индивидуальный контроль).
3. Измеренные значения тока передаются сканеру и отображаются на его экране в реальном времени, часто в виде числовых значений или графиков (осциллограмм).

Анализ полученных данных:

• Норма: Ток каждой исправной свечи находится в пределах, указанных производителем (обычно в диапазоне 8-20 А в момент включения, с последующим снижением). Значения по цилиндрам должны быть максимально близки друг к другу.
• Обрыв цепи / Высокое сопротивление: Ток, потребляемый неисправной свечой, равен нулю или значительно ниже нормы (например, 0-2 А). Свидетельствует об обрыве нагревательной спирали, плохом контакте в колодке или обрыве цепи управления.
• Короткое замыкание / Низкое сопротивление: Ток потребления выше нормы (например, 25 А и более). Указывает на короткое замыкание нагревательного элемента на "массу" или значительное снижение его сопротивления (частичное замыкание витков спирали).

Преимущества метода:

• Высокая точность и информативность: Позволяет точно определить неисправную свечу и характер неисправности.
• Неинвазивность: Не требует демонтажа свечей или значительного вмешательства в проводку (основная работа ведется через диагностический разъем).
• Скорость: Процедура измерения занимает мало времени.
• Возможность оценки динамики: Осциллографический режим сканера позволяет увидеть форму и изменение тока во времени, что критически важно для диагностики свечей с системой пост-накала или быстрого нагрева.

Ключевые параметры для анализа (пример):

Состояние свечи	Величина тока (прим.)	Признак на осциллограмме
Исправная	~12-15 А (в момент включения)	Стабильная кривая тока, соответствующая норме для модели
Обрыв	0 А	Отсутствие тока
Высокое сопротивление	Значительно ниже нормы (напр. 3-5 А)	Низкий уровень кривой тока
Короткое замыкание	Значительно выше нормы (напр. >20-25 А)	Высокий уровень кривой тока, возможен сбой реле/предохранителя

Анализ работы сажевого фильтра по данным дифференциального давления

Дифференциальный датчик давления сажевого фильтра (DPF) измеряет перепад давления между входным и выходным патрубками. Эта величина напрямую отражает степень засорения фильтра: чем выше сопротивление потоку выхлопных газов, тем значительнее разница показаний. Постоянный мониторинг данного параметра позволяет оценить эффективность регенерации и выявить критические состояния, требующие вмешательства.

Нормальный перепад давления для прогретого двигателя на холостых оборотах обычно составляет 15-25 mbar (зависит от модели DPF). При повышении нагрузки до 2500-3000 об/мин значение пропорционально увеличивается, но не должно превышать 150-180 mbar для исправного фильтра. Стабильно высокие показатели (>200 mbar) или резкие скачки сигнализируют о нарушении процессов регенерации, механическом повреждении сот или неисправности датчиков.

Интерпретация данных диагностики

Ключевые параметры для анализа:

• Базовое давление на холостом ходу – сравнивается с эталонными значениями производителя
• Динамика изменения при нагрузке – резкий рост указывает на закоксовывание
• Стабильность показаний после регенерации – отсутствие снижения свидетельствует о неэффективности очистки

Типичные неисправности, выявляемые через анализ давления:

Симптом	Возможная причина
Постепенный рост давления	Накопление несгоревшей сажи, низкая температура выхлопа
Скачкообразные изменения	Трещины в керамическом блоке, ошибка датчика
Нулевые показания	Обрыв проводки, засорение магистралей датчика
Давление выше нормы после регенерации	Заполнение фильтра несгораемыми золами

Важно! Данные дифференциального давления всегда анализируются совместно с:

1. Показаниями датчиков температуры до/после DPF
2. Расходом воздуха
3. Кодами ошибок ECU (P2002, P2463)

Окончательный диагноз требует проверки фактического состояния фильтра (визуальный осмотр эндоскопом, измерение зольности) при выявлении критических отклонений. Замена DPF необходима при механических разрушениях или превышении допустимого уровня золы (>40г/л).

Оценка катализатора по показаниям лямбда-зондов

Анализ данных лямбда-зондов – ключевой метод оценки эффективности каталитического нейтрализатора дизельного двигателя. Система использует минимум два датчика: первый (управляющий) расположен до катализатора, второй (диагностический) – после него. Сравнение их сигналов позволяет определить степень конверсии вредных веществ в выхлопных газах.

Исправный катализатор активно окисляет углеводороды (HC) и угарный газ (CO), поглощает кислород, что отражается на показаниях зондов. Сигнал второго датчика становится значительно стабильнее и менее амплитудным по сравнению с высокочастотными колебаниями первого зонда, который оперативно реагирует на изменения состава смеси для поддержания стехиометрии.

Интерпретация сигналов для диагностики катализатора

Основные критерии оценки:

• Разница амплитуд: Датчик после катализатора должен демонстрировать плавные изменения напряжения (в пределах 0.6-0.7В) без резких скачков, характерных для сигнала до катализатора (типичный диапазон 0.1-0.9В).
• Частота переключений: Сигнал диагностического зонда меняется в 2-3 раза медленнее, чем управляющего. Увеличение частоты после катализатора указывает на снижение эффективности.
• Корреляция сигналов: При исправном катализаторе кривые напряжений не синхронизированы. Появление синхронности – признак разрушения или выгорания каталитического слоя.

Типичные неисправности и их признаки в данных лямбда-зондов:

Неисправность катализатора	Показания зонда до катализатора	Показания зонда после катализатора
Физическое разрушение (засорение)	Высокая амплитуда, нормальная частота	Слабая реакция, заниженное напряжение (<0.5В)
Выгорание активного слоя	Высокая амплитуда, нормальная частота	Амплитуда и частота почти идентичны первому зонду
Термическая деградация	Нормальные колебания	Постепенное снижение амплитуды сигнала до минимума

Для точной диагностики необходимо анализировать осциллограммы обоих датчиков одновременно в режиме реального времени. Отсутствие заметной разницы в динамике сигналов – прямое указание на необходимость проверки или замены каталитического нейтрализатора. Дополнительно следует учитывать возможные ошибки ЭБУ (например, P0420/P0430), косвенно подтверждающие выводы.

Тестирование адсорбера системы вентиляции картера

Адсорбер системы вентиляции картера (часто интегрированный в маслоотделитель) предотвращает попадание картерных газов с масляной взвесью во впускной тракт. Его засорение или неисправность провоцируют повышение давления в картере, утечки масла через сальники, повышенный расход масла на угар и ошибки по системе рециркуляции. Диагностика включает визуальный осмотр, проверку давления и функциональное тестирование с помощью сканера.

Перед тестированием убедитесь в исправности системы EGR, герметичности впускного тракта и отсутствии закоксовки трубопроводов картерной вентиляции. Загрязненный адсорбер создает характерное разрежение или избыточное давление, фиксируемое манометром. Программная диагностика выявляет косвенные признаки: отклонения по расходу воздуха, ошибки типа P0171/P0172 (бедная/богатая смесь) или P052E (давление в картере).

Методы проверки:

1. Визуальный контроль: Осмотр корпуса адсорбера/маслоотделителя на трещины, деформации, следы масла. Проверка состояния патрубков и дренажных каналов.
2. Замер давления в картере:
   • Подключите манометр к масляному щупу или сапунному отверстию
   • Запустите двигатель на холостом ходу → прогрейте до рабочей температуры
   • Резко повысьте обороты до 3000-4000 об/мин
   • Норма: кратковременный скачок давления с последующей стабилизацией в диапазоне -5...+5 мбар
   • Признак неисправности: устойчивое положительное давление > 20 мбар
3. Сканирование параметров:

   Параметр	Нормальное состояние	При засорении адсорбера
   Массовый расход воздуха (MAF)	Стабилен на холостом ходу	Снижен на 10-15%
   Долговременные топливные коррекции	В пределах ±5%	Положительные (> +10%)
   Давление во впускном коллекторе	Соответствует нагрузке	Повышено на холостом ходу

Ремонтные действия:

При подтверждении неисправности адсорбер демонтируют для очистки спецрастворами или заменяют на новый. Параллельно промывают патрубки, проверяют клапан PCV (если предусмотрен конструкцией). После ремонта обязательна адаптация системы вентиляции через диагностический сканер и контроль давления в картере.

Программная калибровка топливных дозировок после ремонта

После механического ремонта двигателя (замена форсунок, ТНВД, распредвала, цепи/ремня ГРМ, капитальный ремонт) критически необходима адаптация параметров впрыска через диагностическое ПО. Физические изменения (люфты, новые характеристики компонентов) нарушают заводские топливные карты, что ведет к неполному сгоранию, повышенной дымности, потере мощности или перегреву.

Современные системы Common Rail и насос-форсунки управляются ЭБУ, который опирается на точные калибровочные таблицы (маппинг). После замены компонентов эти таблицы требуют обновления, так как фактические значения цикловой подачи, давления, угла опережения впрыска отклоняются от прописанных в памяти блока.

Ключевые этапы калибровки

1. Адаптация форсунок: Ввод кодов коррекции (Coding) или калибровочных значений новых форсунок в ЭБУ для компенсации производственного разброса характеристик.
2. Калибровка ТНВД: Настройка параметров производительности насоса (например, объем топлива за цикл) через сервисные функции ПО (например, в Delphi, Bosch ESI).
3. Синхронизация ГРМ: Проверка и корректировка фаз газораспределения с помощью специнструментов (датчик ВМТ) и ПО для исключения ошибок угла впрыска.
4. Обучение регулятора давления: Запуск процедуры самообучения ЭБУ для установки контрольных точек давления в рампе (требует точных манометров).

Важно! Перед калибровкой выполняются:

• Аппаратная проверка герметичности топливной системы.
• Сброс адаптаций ЭБУ до заводских значений.
• Контроль корректности установки меток ГРМ.

Параметр	Инструмент для калибровки	Последствия ошибки
Код коррекции форсунки	Диагностический сканер (Autocom, Delphi, OEM-ПО)	Разбалансировка цилиндров, вибрация
Производительность ТНВД	Сервисные функции в ПО (Bosch ESI, DPS)	Низкое давление, потеря мощности
Угол старта впрыска	Осциллограф, датчик ВМТ, ПО синхронизации	Детонация, перегрев, черный дым

Точность калибровки проверяется анализом рабочих параметров в реальном времени (давление в рампе, заданное/фактическое, коррекции по цилиндрам) и тест-драйвом с контролем выхлопа и динамики. Отклонения >5% от норм требуют повторной регулировки.

Адаптация клапана рециркуляции отработавших газов

Процедура адаптации клапана EGR (Exhaust Gas Recirculation) – обязательный этап после замены компонента, чистки системы рециркуляции или сброса ошибок электронного блока управления (ЭБУ). Она позволяет ЭБУ "запомнить" точные характеристики нового или очищенного клапана, включая диапазон хода штока, скорость срабатывания и крайние положения.

Без корректной адаптации ЭБУ не сможет точно дозировать поток отработавших газов, что приведет к некорректной работе двигателя: повышенному расходу топлива, жесткой работе на холостом ходу, ошибкам по пропускам воспламенения (P0300-P0304) или неисправности системы EGR (P0401, P0403-P0406).

Порядок выполнения адаптации

Адаптация проводится строго через диагностическое оборудование (сканеры типа Delphi, Bosch KTS, Autocom, Launch с поддержкой протоколов производителя). Требования:

1. Двигатель прогрет до рабочей температуры (80-90°C)
2. Напряжение бортовой сети >12.5 В
3. Отключены все потребители энергии (кондиционер, фары, обогрев)

Этапы процедуры:

1. Активация функции "Адаптация EGR" в меню диагностического ПО
2. Автоматический контроль хода штока клапана ЭБУ (слышны щелчки привода)
3. Калибровка "нулевого" положения (закрыто) и максимального открытия
4. Сохранение полученных параметров в энергонезависимую память ЭБУ
5. Проверка отсутствия ошибок после адаптации

Важно! Причины неудачной адаптации:

• Механические повреждения клапана или штока
• Засорение каналов рециркуляции сажей
• Низкое давление топлива или неисправность топливных форсунок
• Утечки вакуума в магистралях управления

После успешной адаптации необходимо провести тестовую поездку для проверки динамики двигателя и стабильности холостого хода. Контроль лямбда-зондеров и датчика массового расхода воздуха (ДМРВ) в реальном времени через сканер подтверждает корректное регулирование состава топливно-воздушной смеси.

Сброс сервисного интервала замены масла

Сброс сервисного интервала замены масла – обязательная процедура после проведения ТО, предотвращающая некорректные показания бортового компьютера и ложные предупреждения. Невыполнение сброса приводит к постоянному отображению сообщения о необходимости обслуживания, что мешает контролю реальных неисправностей и сбивает с толку водителя.

Современные дизельные двигатели используют сложные алгоритмы расчета интервала, учитывающие не только пробег, но и режимы эксплуатации, качество топлива и нагрузку. Некорректный или пропущенный сброс может нарушить работу системы адаптивного сервисного планирования, что влечет за собой несвоевременное обслуживание и потенциальный ущерб силовому агрегату.

Методы сброса интервала

Существует несколько подходов к обнулению сервисного индикатора, выбор зависит от модели авто и поколения ЭБУ:

• Через OBD-сканер: Самый надежный способ с использованием диагностического оборудования (Launch, Autel, Delphi). Требует подключения к диагностическому разъему и выбора функции "Сервисный сброс" или "Reset Oil Life" в меню ПО.
• Без сканера (ручной): Для некоторых моделей (например, VW, BMW) применяются комбинации кнопок на панели приборов при включенном зажигании. Алгоритм индивидуален и указан в руководстве по эксплуатации.
• Через меню бортового компьютера: На авто с многофункциональным рулем или дисплеем (Mercedes, Audi) операция выполняется через раздел "Сервис" или "Настройки".

Метод	Преимущества	Риски/Особенности
Диагностический сканер	Универсальность, контроль результата, доступ к скрытым функциям	Требует оборудования и навыков, риск ошибки при неправильном выборе ПО
Ручной сброс	Без затрат на оборудование, быстрота	Не для всех моделей, сложность запоминания процедур
Бортовое меню	Интуитивно понятно, не требует инструментов	Ограниченная поддержка моделей, многоэтапность

После сброса обязательно проверяйте актуальность данных в меню сервисной информации. Убедитесь, что индикатор погас, а новый расчетный интервал отображается корректно. На некоторых системах (например, VAG с адаптивным интервалом) первые 100-200 км пробега возможны колебания значений – это нормальный процесс калибровки датчиков.

При повторном появлении сервисного предупреждения раньше пробега замены масла диагностируйте систему: вероятны сбои датчика давления масла, ошибки ЭБУ двигателя или неверно заданные параметры вязкости при сбросе. Используйте сканер для считывания актуальных данных о расчетном ресурсе масла и кодах неисправностей.

Диагностика неисправностей системы Common Rail через осциллограф

Осциллограф является ключевым инструментом для анализа работы форсунок, ТНВД и датчиков в системе Common Rail. Он визуализирует электрические сигналы управления форсунками, сигналы датчиков давления и положения, а также токи соленоидов, позволяя выявить отклонения в их форме, амплитуде и длительности, которые не фиксируются сканерами.

Анализ осциллограмм требует понимания эталонных форм сигналов и их взаимосвязей. Неисправности проявляются в виде искажений фронтов, "просадок" напряжения, аномальных колебаний или отклонений временных интервалов, что указывает на проблемы с управляющей электроникой, цепями питания, механическим износом или загрязнением компонентов.

Типичные неисправности и их признаки на осциллограмме

Анализ сигналов управления форсунками:

• Обрыв или КЗ обмотки соленоида: Полное отсутствие тока или напряжения при активации, либо сигнал в виде прямой линии без характерного пика самоиндукции.
• Износ форсунки/засорение: Увеличение времени срабатывания (временной интервал между фронтом напряжения и пиком тока), снижение амплитуды тока удержания, деформация кривой тока.
• Проблемы с ЭБУ или проводкой: "Просадки" напряжения питания ниже нормы, неровный фронт включения, посторонние шумы на сигнале.

Диагностика ТНВД и регулятора давления:

• Неисправность клапана регулятора давления (DRV): Аномальная форма тока/напряжения на клапане, отсутствие корреляции между сигналом управления и показаниями датчика давления.
• Износ плунжерных пар: Косвенно определяется по времени набора давления или нестабильности сигнала датчика давления топлива при нагрузке.

Проверка датчиков:

• Датчик давления топлива (Rail Pressure Sensor): Искажение формы ШИМ-сигнала или выход напряжения за допустимый диапазон при изменении давления.
• Датчик положения распредвала/коленвала: Нарушение синхронности сигналов, пропуски импульсов, неравномерность амплитуды.

Параметр осциллограммы	Норма	Отклонение (Возможная причина)
Фронт напряжения на форсунке	Крутой, четкий	Пологий (проблемы с ЭБУ, проводкой, контактами)
Пик тока соленоида	Резкий, соответствует номиналу	Снижен (КЗ витков), отсутствует (обрыв), завален (механическое заедание иглы)
Время нарастания тока (до пика)	Стабильно для всех цилиндров	Увеличено на одной форсунке (износ, засорение)
Амплитуда сигнала датчика давления	Плавно меняется с давлением	Скачки, шумы (неисправность датчика, плохой контакт)

Критические этапы диагностики: Сравнение сигналов всех форсунок между собой на одном двигателе для выявления "слабого" цилиндра; анализ работы ТНВД под нагрузкой; проверка синхронизации сигналов датчиков распредвала/коленвала с управляющими импульсами форсунок. Интерпретация данных требует учета специфики модели ЭБУ и типа форсунок (соленоидные, пьезоэлектрические).

Анализ производительности насос-форсунок

Проверка производительности насос-форсунок (НФ) определяет их способность создавать требуемое давление впрыска и обеспечивать точную дозировку топлива в заданные моменты времени. Несоответствие параметров хотя бы одной НФ приводит к дисбалансу цилиндров, снижению мощности, увеличению расхода топлива и токсичности выхлопа.

Диагностика выполняется с помощью сканеров и мотортестеров, считывающих данные в реальном времени: корректировки топливоподачи (коррекции по цилиндрам), показания датчиков давления в топливной рампе, сигналы управления форсунками. Анализируются временные характеристики управляющих импульсов ЭБУ и фактическое давление в системе Common Rail.

Ключевые параметры оценки

• Давление впрыска: сравнивается с нормативами производителя при разных режимах работы.
• Стабильность подачи: равномерность количества топлива за цикл между цилиндрами.
• Форма управляющего импульса: соответствие амплитуды и длительности сигнала от ЭБУ.
• Герметичность иглы распылителя: контроль течений в закрытом состоянии.

Основные неисправности, выявляемые при анализе:

1. Износ плунжерных пар или распылителей, снижающий давление.
2. Залипание иглы распылителя, вызывающее перелив топлива.
3. Нарушение калибровки электромагнитных/пьезоэлектрических элементов.
4. Загрязнение каналов подачи топлива или фильтров.

По результатам тестов принимается решение о необходимости регулировки, замены распылителей или всей НФ. Несоответствие характеристик свыше 5% между цилиндрами требует ремонта.

Симптом	Возможная причина	Метод проверки
Плавающие обороты холостого хода	Разная производительность НФ	Анализ коррекций топливоподачи
Черный дым под нагрузкой	Перелив топлива из-за износа распылителя	Тест баланса производительности
Стук в цилиндрах	Низкое давление впрыска	Контроль давления в рампе

Поиск подсоса воздуха в топливоподающей магистрали

Подсос воздуха в топливной системе дизеля приводит к нарушению работы двигателя: затрудненный пуск, неустойчивые обороты на холостом ходу, провалы при резком нажатии на педаль газа или полная остановка мотора. Воздух проникает через микротрещины, неплотные соединения или поврежденные уплотнения, создавая воздушные пробки, препятствующие нормальной подаче топлива под давлением.

Диагностика требует системного подхода, так как визуально мелкие дефекты часто незаметны. Начинать проверку следует с топливного бака и фильтров тонкой очистки, последовательно двигаясь по контуру низкого давления к топливному насосу высокого давления (ТНВД). Особое внимание уделяется местам соединений шлангов, хомутам, резиновым уплотнителям и корпусам фильтров.

Методы выявления подсоса

• Визуальный осмотр: Поиск следов топлива на магистрали (утечки часто сопровождаются подсосом). Проверка затяжки хомутов и целостности шлангов.
• Подача избыточного давления: Создание давления (0.5-1 бар) в топливном баке или магистрали с помощью компрессора через адаптер. Нанесение мыльного раствора на соединения – появление пузырей укажет на дефект.
• Прозрачные трубки: Установка отрезка прозрачного шланга между фильтром и ТНВД. Пузырьки воздуха в топливе во время работы двигателя подтвердят подсос.
• Пережим шлангов: Поочередное пережатие резиновых участков магистрали работающего двигателя мягкими плоскогубцами. Исчезновение нестабильности работы при пережатии определенного участка локализует проблему.
• Дым-машина: Наиболее эффективный метод. Подача специального дыма под низким давлением в топливную систему. Выход дыма наружу через неплотность четко укажет место подсоса.

Важно: После устранения обнаруженного подсоса обязательно удалить воздух из системы (прокачка ручным подкачивающим насосом, открытие сливных пробок на ТНВД или фильтрах согласно ремонтной инструкции).

Проверка сопротивления нагревательных элементов для холодного пуска

Проверка сопротивления свечей накаливания или релейных нагревателей впускного коллектора – обязательный этап диагностики проблем холодного пуска дизеля. Отклонение параметров от нормы приводит к затрудненному запуску, повышенной дымности и нестабильной работе двигателя до прогрева.

Диагностика выполняется мультиметром в режиме измерения сопротивления (Омы) при отключенном питании элементов. Перед проверкой необходимо дать двигателю остыть до температуры окружающей среды, так как сопротивление нагревательных элементов существенно изменяется в зависимости от их температуры.

Порядок выполнения проверки

Этапы процедуры:

1. Отсоединить электрический разъем от проверяемого элемента.
2. Перевести мультиметр в режим измерения сопротивления (диапазон 0–20 Ом).
3. Подключить щупы прибора:
   • К центральному электроду свечи/нагревателя
   • К корпусу элемента или массе двигателя

Критерии оценки результатов:

Показание прибора	Состояние элемента	Действия
0.1–6 Ом (согласно тех. данным авто)	Норма	Элемент исправен
Сопротивление отсутствует (∞)	Обрыв цепи	Замена элемента
Сопротивление близко к 0 Ом	Короткое замыкание	Замена элемента
Значение выше нормы на 20%+	Износ, нарушение контакта	Замена элемента

Важно: Проверяется сопротивление каждого элемента индивидуально. Разброс значений между свечами/нагревателями в одном двигателе не должен превышать 15%. Одновременно необходимо тестировать цепь управления – подачу напряжения и время работы реле накала.

Тест управляющих соленоидов турбины

Проверка управляющих соленоидов турбокомпрессора – обязательный этап диагностики при неисправностях наддува, ошибках по давлению или положению актуатора. Соленоиды регулируют подачу вакуума/давления на актуатор, управляющий геометрией турбины или перепускной заслонкой. Неисправность приводит к потере мощности, задымлению, нестабильной работе двигателя.

Тестирование включает несколько ключевых действий. Сначала выполняется визуальный осмотр целостности проводки, разъемов и шлангов на предмет повреждений, коррозии или утечек вакуума/воздуха. Затем с помощью диагностического сканера в активном режиме активируется каждый соленоид с заданными параметрами (например, 25%, 50%, 75%, 100%) для оценки отклика системы по данным датчиков давления наддува или положения актуатора.

Основные этапы и параметры проверки

При проведении теста критически важны следующие измерения:

• Сопротивление обмотки: Замеряется мультиметром при отключенном разъеме. Значение должно соответствовать спецификации производителя (обычно 10-30 Ом). Отклонение указывает на обрыв или межвитковое замыкание.
• Рабочий цикл (PWM) и ток управления: Контролируются осциллографом или сканером. Некорректная форма сигнала или аномальный ток свидетельствуют о внутренних дефектах катушки или коротком замыкании.
• Быстродействие и плавность хода штока: Проверяется на демонтированном соленоиде подачей напряжения. Заедание, подклинивание или медленный отклик требуют замены.

Распространенные признаки неисправности соленоидов:

1. Код неисправности: P0243, P2563, P0045 (или аналоги, связанные с управлением турбиной/актуатором).
2. Невозможность достижения заданного давления наддува на всех режимах.
3. Хлопки или свист при сбросе газа из-за заклинившей геометрии.

Параметр	Норма	Отклонение	Возможная причина
Сопротивление (Ом)	10-30	∞ (бесконечность)	Обрыв обмотки
Сопротивление (Ом)	10-30	≈0	Короткое замыкание
Ток при 12В (А)	0.4-1.2	Выше нормы	Межвитковое замыкание
Скорость срабатывания (мс)	<100	>200	Износ штока, загрязнение

После замены неисправного соленоида обязательна адаптация актуатора турбины через сканер и проверка давления наддува в динамических режимах. Игнорирование теста приводит к некорректной работе системы EGR, повышенному расходу топлива и ускоренному износу сажевого фильтра.

Калибровка датчика педали акселератора

Калибровка датчика педали акселератора (ДПА) – обязательная процедура после замены компонента или сбоев в работе электронной системы управления двигателем (ЭСУД). Датчик преобразует положение педали в электрический сигнал, определяющий цикловую подачу топлива. Неверные показания вызывают ошибки потери мощности, рывки при разгоне или аварийный режим работы дизеля.

Процедура выполняется через диагностический сканер, подключенный к OBD-разъему. Предварительно проверяют целостность проводки, контактов и отсутствие механических повреждений педального узла. Программная калибровка синхронизирует нулевое и максимальное положения ДПА с блоком управления, исключая расхождения между фактическим и считанным значением угла нажатия.

Ключевые этапы калибровки

1. Активация сервисного режима через диагностическое ПО (например, в Delphi DS150E или OpenDiag).
2. Фиксация нулевого положения: педаль должна быть полностью отпущена, зажигание включено.
3. Фиксация максимального хода: педаль плавно выжимается до упора и удерживается 3-5 секунд.
4. Сохранение параметров в ЭБУ и проверка адаптаций по данным PID-потока.

Типичные ошибки при калибровке	Последствия
Неоткалиброванный ДПА (P0120, P0222)	Ограничение оборотов, переход на холостой ход
Механический люфт педали	Задержка отклика, плавающие холостые обороты
Короткое замыкание сигнальных цепей	Самопроизвольное увеличение нагрузки

Важно! На автомобилях с системой drive-by-wire (без троса) после калибровки выполняется тест-драйв для проверки линейности разгона. При несоответствии эталонным графикам осциллографа (скачки напряжения, обрывы) датчик подлежит замене.

Программирование новых форсунок после замены

После установки новых форсунок на дизельный двигатель обязательным этапом является их программирование в блоке управления двигателем (ЭБУ). Каждая современная форсунка содержит уникальный калибровочный код (ID), который характеризует её индивидуальные рабочие параметры – поправки по коррекции топливоподачи, временным характеристикам впрыска и другим параметрам. Без внесения этих данных в память ЭБУ система впрыска не сможет обеспечить точную дозировку топлива, что приведёт к дисбалансу цилиндров, повышенной дымности, нестабильной работе и ошибкам в системе самодиагностики.

Процедура программирования выполняется с использованием диагностического оборудования, совместимого с протоколами производителя автомобиля (например, Delphi, Bosch, Denso). Специалист подключает сканер к диагностическому разъёму OBD-II, считывает коды форсунок и вручную вводит их в соответствующие поля ПО. Для некоторых моделей авто требуется предварительная адаптация форсунок через функции сервисного меню сканера – "Injector replacement" или "Injector coding". После записи кодов ЭБУ автоматически пересчитывает топливные карты с учётом новых характеристик.

Ключевые этапы и требования

Обязательные действия:

• Очистка ошибок ЭБУ после замены форсунок
• Физическая проверка правильности установки и герметичности соединений
• Контроль корректности введённых кодов через функцию live-data сканера

Распространённые ошибки при программировании:

1. Ввод кодов без предварительного сброса адаптаций ЭБУ
2. Использование неактуального ПО диагностического оборудования
3. Программирование при низком напряжении бортовой сети

Параметр	Значение до программирования	Значение после программирования
Баланс цилиндров	Отклонения ±5-15%	Отклонения ≤ ±3%
Дымность выхлопа	Повышенная (серый/чёрный дым)	Соответствует норме
Ошибки ЭБУ	P0200, P0266, P2146	Отсутствуют

Важно: Для систем Common Rail с электронным управлением (например, Bosch EDC17) после программирования требуется выполнить процедуру обучения клапана дозирования (SCV адаптация) через диагностический сканер. Игнорирование этого шага вызывает плавающие обороты холостого хода.

Диагностика гидрокомпенсаторов через анализ вибраций

Неисправность гидрокомпенсаторов дизельного двигателя проявляется характерными вибрациями из-за нарушения фаз газораспределения и ударных нагрузок в приводе клапанов. Износ, загрязнение масляных каналов или потеря герметичности внутренних плунжерных пар гидрокомпенсаторов приводят к образованию увеличенных зазоров. Это провоцирует ударные импульсы при контакте кулачка распредвала с толкателем, генерируя высокочастотные колебания.

Диагностика выполняется с помощью пьезоэлектрических акселерометров, установленных на ГБЦ в зоне расположения распредвалов. Анализ проводится на холостом ходу и при ступенчатом повышении оборотов. Ключевым индикатором является спектр вибросигнала в диапазоне 2–8 кГц, где четко идентифицируются гармоники, соответствующие частоте вращения распредвала. Сравнение амплитуд гармоник на соседних компенсаторах позволяет локализовать дефектный узел – значения превышающие норму на 40–70% указывают на неисправность.

Преимущества и особенности метода

• Не требует демонтажа компонентов ГРМ
• Позволяет выявить начальную стадию износа до появления стука
• Точность локализации достигает 95% при использовании многоточечных замеров

Параметр	Норма	Критическое отклонение
Амплитуда 1-й гармоники	0.3–0.5 м/с²	>0.8 м/с²
Разница амплитуд соседних компенсаторов	до 15%	>40%

Ограничением метода является необходимость фильтрации помех от сопутствующих процессов: работы ТНВД, впрыска топлива и детонации. Для дифференциации применяют фазовую привязку сигнала к положению коленвала и анализ огибающей высокочастотной составляющей. Корректная интерпретация данных требует учета вязкости моторного масла и температурного режима двигателя.

Замер компрессии с помощью ECU и пробника давления

Традиционный метод замера компрессии механическим манометром, требующий выкручивания свечей накаливания или форсунок и ручного прокручивания стартером каждого цилиндра по отдельности, постепенно уступает место более технологичным решениям. Современные системы диагностики позволяют проводить эту процедуру с использованием данных Электронного Блока Управления (ЭБУ) двигателя и специального датчика давления (пробника), вворачиваемого вместо одной из свечей накаливания или форсунки.

Этот подход основан на способности ЭБУ контролировать положение коленчатого и распределительного валов с высокой точностью с помощью датчиков (ДПКВ, ДПРВ), а также принимать аналоговый сигнал от внешнего датчика давления, установленного в цилиндр. Специализированное диагностическое программное обеспечение (ПО) координирует работу ЭБУ и пробника, синхронизируя замер давления с моментом нахождения поршня в верхней мертвой точке (ВМТ) такта сжатия для каждого цилиндра.

Процедура и особенности проведения замера

Процедура замера компрессии с помощью ЭБУ и пробника давления включает несколько ключевых шагов:

1. Подключение диагностического оборудования: Сканер или ПК с ПО подключается к диагностическому разъему автомобиля (OBD).
2. Установка пробника давления: В один из цилиндров двигателя вместо свечи накаливания или форсунки (в зависимости от конструкции и доступности) аккуратно вворачивается калиброванный датчик давления. Остальные свечи/форсунки остаются на своих местах.
3. Калибровка пробника: Диагностическое ПО обычно требует ввести калибровочные данные пробника или провести процедуру его калибровки (например, сравнение с атмосферным давлением).
4. Активация режима замера компрессии: В диагностическом ПО выбирается соответствующий сервисный режим или тест (часто называется "Relative Compression", "Cylinder Compression Test" или подобное).
5. Запуск двигателя стартером: ПО дает команду ЭБУ на прокрутку двигателя стартером при отключенной подаче топлива. ЭБУ, используя данные с ДПКВ и ДПРВ, точно определяет момент, когда поршень проверяемого цилиндра находится в ВМТ такта сжатия.
6. Синхронный замер: В этот конкретный момент ПО считывает значение давления с пробника, установленного в данном цилиндре. Процесс автоматически повторяется для каждого цилиндра поочередно во время прокрутки.
7. Отображение и анализ результатов: ПО отображает измеренные значения компрессии для всех цилиндров, часто в виде цифр и сравнительной гистограммы. Это позволяет мгновенно визуально оценить равномерность компрессии по цилиндрам.

Ключевые преимущества данного метода:

• Одновременная проверка всех цилиндров: Нет необходимости вскрывать каждый цилиндр по отдельности, достаточно одного пробника.
• Точность позиционирования поршня: ЭБУ гарантированно фиксирует давление именно в ВМТ такта сжатия для каждого цилиндра, исключая ошибки оператора.
• Скорость диагностики: Процедура занимает значительно меньше времени по сравнению с ручным методом.
• Наглядность результатов: Данные представляются в удобном для сравнения виде (цифры, графики).
• Меньший риск повреждений: Снижается вероятность повреждения резьбы в ГБЦ от многократного вворачивания/выворачивания свечей/форсунок.

Ограничения и важные нюансы:

• Требуется совместимое ПО и оборудование: Не все диагностические сканеры и программы поддерживают эту функцию для конкретной модели двигателя.
• Зависимость от корректности данных ДПКВ/ДПРВ: Ошибки в показаниях датчиков положения валов приведут к некорректному определению ВМТ и искажению результатов замера.
• Качество и калибровка пробника: Точность результатов напрямую зависит от точности и правильности калибровки установленного датчика давления.
• Доступ к цилиндру: Требуется физический доступ для установки пробника в один цилиндр (часто проще всего через свечу накаливания).

Параметр	Механический манометр	ЭБУ + Пробник давления
Количество вскрытий цилиндра	Для каждого цилиндра	Один раз (для одного цилиндра)
Определение ВМТ	По косвенным признакам (звук, стопор), возможна ошибка	Точно по данным ДПКВ/ДПРВ
Скорость замера	Низкая	Высокая
Визуализация результатов	Отдельные цифры	Цифры + сравнительная гистограмма
Зависимость от корректности ДПКВ/ДПРВ	Нет	Да
Требования к оборудованию	Манометр, адаптеры	Сканер/ПО, совместимый пробник давления

Таким образом, замер компрессии с помощью ЭБУ и пробника давления представляет собой современный, быстрый и точный метод оценки состояния цилиндропоршневой группы и клапанов дизельного двигателя, существенно повышающий эффективность диагностики при наличии необходимого оборудования и корректной работы датчиков двигателя.

Осмотр распредвала эндоскопом через маслозаливную горловину

Процедура выполняется при работах по диагностике ГРМ дизельного двигателя без демонтажа клапанной крышки. Эндоскоп с гибким зондом и подсветкой вводится через маслозаливное отверстие для визуального контроля состояния кулачков распредвала, опорных шеек и сопряженных поверхностей. Метод позволяет выявить механические повреждения, оценить масляный клиренс и состояние гидрокомпенсаторов (при наличии).

Осмотр проводится на прогретом двигателе с выключенным зажиганием. Коленвал проворачивается вручную или стартером для последовательного анализа всех фаз распредвала. Требуется чистота зоны вокруг горловины для исключения попадания загрязнений в масляную систему при извлечении оборудования.

Ключевые проверяемые параметры

• Геометрия кулачков: сколы, задиры, вмятины, волнообразный износ
• Состояние опорных шеек: концентрические риски, локальная выработка, признаки перегрева (потемнение металла)
• Люфты в постелях: визуальная оценка зазоров при проворачивании вала
• Каналы смазки: засорение маслоподающих отверстий
• Гидрокомпенсаторы: правильность положения, следы заклинивания

Обнаружение глубоких царапин (глубиной >0.1мм), отслоения поверхностного слоя или критического износа профиля кулачков требует немедленной остановки двигателя. Такие дефекты провоцируют масляное голодание, повышенный ударный шум и ускоренный износ толкателей. Фиксация результатов эндоскопии обязательна для составления плана ремонтных работ.

Замена уплотнений топливного насоса высокого давления

Замена уплотнений ТНВД – критически важная процедура при появлении течей топлива в зоне насоса, ухудшении запуска двигателя или падении давления в топливной рампе. Негерметичность сальников и прокладок приводит к подсосу воздуха, нарушению смесеобразования, риску попадания горючего в масляную систему и возгоранию.

Перед началом работ необходимо сбросить остаточное давление в топливной магистрали через специальный клапан, обесточить бортовую сеть и тщательно очистить корпус ТНВД от загрязнений. Обязательна маркировка положения насоса относительно привода ГРМ для сохранения угла впрыска.

Этапы замены уплотнений

1. Демонтаж топливных трубок высокого давления и электрических разъемов
2. Снятие приводной шестерни/шкива ТНВД с фиксацией вала
3. Отсоединение крепежных болтов и аккуратное извлечение насоса
4. Разборка корпуса ТНВД в чистом помещении

Ключевые моменты при замене уплотнителей:

• Использование только оригинальных ремкомплектов во избежание деформации
• Очистка посадочных канавок от старых остатков резины металлической щеткой
• Смазка новых сальников моторным маслом перед установкой
• Контроль положения уплотнительных колец без перекручивания

Тип уплотнения	Риск при неправильной установке
Сальник вала привода	Течь топлива в привод ГРМ
Кольца топливных штуцеров	Подсос воздуха в рампу
Прокладка корпуса регулятора	Затопление электроразъемов

После сборки выполняется прокачка топливной системы для удаления воздуха, проверка давления на холостом ходу и под нагрузкой сканером, а также диагностика на отсутствие течей в течение 30 минут работы двигателя. Обязательна адаптация ТНВД через диагностическое оборудование.

Восстановление герметичности возвратных топливных магистралей

Герметичность возвратных топливных линий критична для корректной работы системы питания дизельного двигателя. Нарушение целостности магистралей приводит к подсосу воздуха, падению давления в топливной рампе, неравномерной подаче горючего и характерным проблемам: затрудненному запуску, неустойчивым оборотам на холостом ходу, потере мощности и повышенному расходу топлива. Диагностируется негерметичность визуальным осмотром на предмет трещин, потертостей или мокрых пятен, а также тестированием давления в системе специальным оборудованием.

Восстановление начинается с точной локализации поврежденного участка. Для этого магистрали последовательно проверяются от топливного бака до форсунок и регулятора давления, особое внимание уделяется соединениям, участкам перегибов и зонам контакта с другими элементами двигателя. При обнаружении дефекта поврежденный сегмент демонтируется для оценки возможности ремонта или обязательной замены.

Методы устранения негерметичности

• Замена поврежденных трубок: Треснувшие или деформированные металлические/пластиковые магистрали подлежат полной замене на оригинальные или сертифицированные аналоги. Важно соблюдать параметры изгиба и длины.
• Обновление уплотнителей: Изношенные резиновые кольца, уплотнительные шайбы в местах соединений (особенно на форсунках и регуляторе давления) заменяются новыми комплектующими с обязательной смазкой дизтопливом перед установкой.
• Ревизия фитингов и хомутов: Ослабленные или поврежденные резьбовые соединения затягиваются с рекомендованным моментом, корродированные фитинги и хомуты заменяются.
• Ремонт гибких шлангов: Порванные или пористые резиновые/пластиковые шланги отрезаются по месту, если позволяет длина, либо меняются целиком. Запрещается установка "жучков" и нештатных врезок.

После ремонта обязательна проверка герметичности под рабочим давлением. Система запускается, контролируется отсутствие течей и подсоса воздуха с помощью сканера (анализ давления в рампе) и визуально. Для подтверждения результата выполняется тест-драйв с фиксацией параметров работы двигателя.

Тип повреждения	Способ устранения	Критерий успешности ремонта
Трещина в металлической трубке	Замена сегмента	Отсутствие падения давления в рампе на холостом ходу
Износ уплотнения форсунки	Установка нового кольца	Исчезновение "мокрого" пятна на посадочном месте
Деформация пластикового шланга	Замена шланга в сборе	Стабильные обороты ХХ (±20 об/мин)

Чистка форсунок ультразвуком с последующей регулировкой

Ультразвуковая чистка – наиболее эффективный метод восстановления работоспособности топливных форсунок дизельного двигателя. Форсунки помещаются в специальную ванну с моющим раствором, где под действием высокочастотных колебаний разрушаются стойкие отложения нагара, лака и кокса в распылителях, иглах и каналах. Процесс длится 30-60 минут, после чего узлы тщательно промываются и сушатся.

Даже после качественной ультразвуковой очистки критически важна последующая регулировка форсунок на стенде. Механический износ компонентов (иглы, пружины, седло клапана) не устраняется чисткой, что требует обязательной проверки и корректировки параметров впрыска для обеспечения правильной формы факела, равномерности подачи топлива по цилиндрам и соответствия давления открытия номинальным значениям.

Ключевые этапы и особенности

Технология регулировки после чистки:

• Проверка герметичности запорного клапана при давлении, близком к рабочему
• Измерение и корректировка давления начала впрыска (указано в спецификации двигателя)
• Контроль равномерности подачи топлива на всех режимах работы
• Визуальная оценка распыла (факел должен быть коническим без струй и капель)

Последствия игнорирования регулировки:

1. Неравномерная работа двигателя и вибрации из-за разницы подачи топлива
2. Повышенный расход топлива и дымность выхлопа
3. Ускоренный износ ЦПГ из-за неправильного распыла
4. Риск гидроудара при залипании иглы распылителя

Параметр	Допустимое отклонение
Давление открытия форсунки	±3-5 атм в рамках цилиндров
Производительность при тестовом впрыске	Макс. разница 3-5% между форсунками
Герметичность	Капля не чаще 1 кап/30 сек (холодная)

Важно: Для систем Common Rail регулировка давления открытия не выполняется – форсунки после чистки тестируются на пропускную способность и герметичность, при отклонениях заменяются распылители или весь узел.

Ремонт залегающих колец турбины компрессорной группы

Залегание поршневых колец в турбокомпрессоре возникает из-за накопления нагара, коксования масла или перегрева, что приводит к потере подвижности элементов и снижению эффективности наддува. Диагностируется по характерным признакам: падение мощности, сизый дым выхлопа, аномальный шум турбины и ошибки по давлению наддува (P0299). Подтверждается данными лямбда-зондов, датчиков давления и температуры, а также визуальным осмотром через патрубки после демонтажа.

Ремонт требует обязательного снятия турбокомпрессора с двигателя и его полной разборки для доступа к компрессорному колесу и кольцам. Процедура включает механическую очистку деталей от отложений, проверку зазоров и геометрии, замену изношенных элементов. Критически важно использовать только оригинальные кольца и уплотнения, так как несоответствие допусков вызовет утечки или ускоренный износ.

Этапы восстановления

1. Демонтаж турбины: Отсоединение патрубков воздуха, масляных магистралей и элементов управления (актуатора, клапана EGR при наличии).
2. Разборка узла: Раскручивание корпусной пары (улиток), извлечение вала с колесами и кольцами.
3. Очистка компонентов:
   • Вымачивание в спецрастворе для растворения нагара.
   • Аккуратная механическая обработка щетками без повреждения поверхностей.
   • Промывка каналов маслоподачи.
4. Дефектовка:

   Компонент	Проверяемые параметры	Критерий замены
   Поршневые кольца	Зазор в канавке, упругость	Зазор > 0.15 мм, потеря эластичности
   Вал турбины	Биение, задиры	Биение > 0.03 мм, глубокие риски
   Корпусные вкладыши	Зазор втулка-вал, выработка	Зазор вне допуска производителя

5. Сборка и балансировка: Установка новых колец с контролем зазоров, динамическая балансировка вала в сборе.
6. Монтаж и адаптация: Программный сброс ошибок ECU, калибровка актуатора, проверка давления наддува на всех режимах.

Важно! После ремонта обязательна замена моторного масла и фильтра для исключения повторного закоксовывания. При критическом износе колец или корпуса восстановление нерентабельно – требуется замена турбины.

Замена сальников коленвала при утечках масла

Обнаружение масляных подтёков в зоне переднего или заднего сальника коленчатого вала требует незамедлительного вмешательства. Игнорирование проблемы приводит к критическому снижению уровня масла, риску заклинивания двигателя и возгоранию при попадании смазки на разогретые элементы выхлопной системы.

Диагностика утечки включает визуальный осмотр следов масла под двигателем, очистку проблемной зоны спецсредствами и контроль появления свежих подтёков после запуска. Электронная диагностика сканером помогает исключить ошибки датчиков давления масла, но не заменяет механический осмотр.

Этапы замены сальников

Подготовка: Двигатель демонтируется или обеспечивается доступ к сальникам через снятие навесного оборудования. Обязательна очистка посадочных мест от грязи и остатков старой смазки.

Демонтаж:

• Передний сальник: снятие ремня ГРМ/привода, шкива коленвала
• Задний сальник: демонтаж коробки передач и маховика/двухмассового колеса

Установка нового сальника:

1. Обработка кромок сальника и посадочного гнезда моторным маслом
2. Аккуратное запрессовывание специнструментом без перекосов
3. Контроль глубины посадки (недопустим утопленный или выступающий монтаж)

Критические ошибки:

Повреждение кромки сальника	→ Быстрая повторная течь
Перекос при установке	→ Деформация и разрушение уплотнения
Игнорирование износа смежных деталей	→ Ускоренный выход нового сальника из строя

После сборки обязательна проверка уровня масла и контроль на отсутствие течей в течение первых 50-100 км пробега. Одновременно с сальниками рекомендуется заменить сопряжённые прокладки и проверить состояние посадочных поверхностей вала на предмет выработки.

Устранение задиров цилиндров методом гильзования

Задиры цилиндров возникают из-за перегрева, недостатка смазки или попадания абразивных частиц, приводя к нарушению геометрии поверхности и потере компрессии. Гильзование – радикальный метод восстановления блока цилиндров путем установки ремонтных втулок вместо поврежденных участков.

Процесс начинается с расточки деформированных цилиндров под размер гильз. Точность обработки критична: диаметр должен обеспечивать плотную посадку с натягом 0,05-0,07 мм. Поверхность тщательно очищают от стружки и обезжиривают для исключения смещения втулки при запрессовке.

Этапы гильзования

1. Демонтаж двигателя и полная разборка блока цилиндров.
2. Расточка цилиндров на специальном станке с последующей хонингованием.
3. Подбор гильз из чугуна или легированной стали с учетом требуемого натяга.
4. Охлаждение гильз жидким азотом (-196°C) для временного уменьшения диаметра.
5. Запрессовка втулок в подготовленные цилиндры с использованием гидравлического пресса.
6. Финишная обработка: торцевание гильз вровень с блоком и хонингование до номинального размера поршня.

Ключевые требования к гильзам:

• Толщина стенок – от 1,5 мм для сохранения теплоотвода
• Высота – строго по уровню плоскости блока
• Шероховатость хонингованной поверхности Ra ≤ 0,32 мкм

Преимущества	Ограничения
Восстановление блоков с глубокими задирами	Неприменимо при повреждении посадочных мест гильз
Увеличение ресурса на 80-100%	Требует полной разборки ДВС
Возможность многократного ремонта	Высокая стоимость оборудования

После сборки двигателя обязательна обкатка в щадящем режиме (500-1000 км) для притирки сопрягаемых деталей. Контроль компрессии во всех цилиндрах должен показывать отклонение не более ±0,5 МПа.

Регулировка зазоров клапанов механической головки

Тепловой зазор между кулачком распределительного вала и толкателем клапана критичен для корректной работы двигателя. Неверный зазор вызывает нарушение фаз газораспределения, снижение мощности, повышенный шум, перегрев клапанов и ускоренный износ деталей ГРМ. Регулировка выполняется на холодном двигателе в соответствии с техническими параметрами производителя.

Зазоры контролируются щупом определенной толщины между тыльной стороной кулачка и толкателем клапана. Для дизелей с механическим ТНВД порядок регулировки определяется положением меток на шкивах коленвала и распредвала, обеспечивая нахождение поршня цилиндра в ВМТ такта сжатия. Последовательность регулировки клапанов соответствует рабочему циклу двигателя.

Технология выполнения регулировки

Основные этапы процедуры:

1. Установка поршня первого цилиндра в ВМТ такта сжатия по меткам.
2. Ослабление контргайки регулировочного винта толкателя.
3. Вставка щупа номинальной толщины между кулачком и толкателем.
4. Вращение регулировочного винта до легкого защемления щупа.
5. Фиксация положения винта с последующей затяжкой контргайки с указанным моментом.
6. Повторный замер зазора после фиксации гайки.

Важные аспекты: Использование калиброванных щупов, соблюдение последовательности цилиндров, контроль момента затяжки контргаек. После регулировки обязательна прокрутка двигателя стартером (без запуска) для проверки отсутствия заклинивания.

Параметр	Холодный двигатель	Горячий двигатель
Зазор впускного клапана	0,20-0,30 мм	0,25-0,35 мм
Зазор выпускного клапана	0,30-0,40 мм	0,35-0,45 мм

Примечание: Точные значения зазоров указываются в руководстве по ремонту конкретной модели двигателя. Неправильная регулировка приводит к:

• Прогоранию тарелок клапанов (при малом зазоре)
• Стуку клапанного механизма (при увеличенном зазоре)
• Падению компрессии и неустойчивой работе

Замена маслосъемных колпачков без демонтажа ГБЦ

Замена маслосъемных колпачков без снятия головки блока цилиндров (ГБЦ) – специализированная процедура, требующая точности и применения специального инструмента. Метод позволяет устранить износ сальников клапанов, вызывающий повышенный расход масла и сизый дым из выхлопа, без трудоемкой разборки двигателя.

Технология основана на фиксации клапанов в закрытом положении для предотвращения их проваливания в цилиндр. Для этого через свечные отверстия в камеру сгорания подается сжатый воздух (компрессором) или мягкий нейлоновый шнур, создающий упор. После обездвиживания клапанов снимаются клапанные пружины для доступа к изношенным колпачкам.

Ключевые этапы работ

1. Подготовка двигателя: Демонтаж клапанной крышки, свечей накаливания/форсунок (в зависимости от конструкции).
2. Фиксация клапанов:
   • Через свечное отверстие подается сжатый воздух (6-8 атм) или
   • В цилиндр (поршень в ВМТ) аккуратно укладывается нейлоновый шнур.
3. Снятие компонентов: Использование съемника клапанных пружин (рычажного или винтового) для демонтажа сухарей, тарелок и пружин.
4. Замена колпачков:
   • Снятие старых сальников пассатижами или спецклещами.
   • Нанесение моторного масла на посадочное место новых колпачков.
   • Аккуратная запрессовка колпачков оправкой до упора.
5. Обратная сборка: Установка пружин, тарелок, сухарей. Снятие подачи воздуха/удаление шнура.

Риски и ограничения метода

Фактор	Последствие	Меры предосторожности
Попадание шнура/инородных тел в цилиндр	Повреждение поршня, клапанов, цилиндра	Контроль количества шнура, очистка полости перед сборкой
Нестабильная подача воздуха	Проваливание клапана в цилиндр	Использование исправного компрессора, контроль давления
Сложность доступа к задним клапанам	Риск повреждения смежных деталей	Применение гибких удлинителей, зеркал

Важно: Способ применим не на всех моделях дизелей – ограниченное пространство в подкапотной зоне или особенности конструкции ГБЦ могут сделать замену невозможной. Обязательна последующая компьютерная диагностика для контроля параметров работы двигателя и отсутствия ошибок по пропускам зажигания.

Хонингование цилиндров после перегрева двигателя

Перегрев дизельного двигателя провоцирует критическую деформацию блока цилиндров: стенки гильз или зеркало цилиндров теряют идеальную геометрию, образуются задиры, микротрещины и участки локального оплавления металла. Термические нагрузки нарушают структуру поверхностного слоя, снижая его маслоудерживающую способность и износостойкость. Без восстановления правильной геометрии и шероховатости поверхности последующая сборка мотора неизбежно приведет к ускоренному износу поршневых колец, прорыву газов в картер, падению компрессии и масложору.

Хонингование – обязательный этап ремонта, выполняемый после расточки блока или замены гильз для устранения последствий перегрева. Процесс представляет собой финишную абразивную обработку стенок цилиндров вращающимися головками с абразивными брусками (зернистость 180-400). Цель – формирование равномерной сетчатой микрорельефности поверхности (хаона) с оптимальным углом пересечения рисок (50-60°), обеспечивающей удержание масляной пленки и правильную приработку колец.

Ключевые аспекты технологии и контроля

Для гарантии ресурса после перегрева необходимо соблюдать следующие требования:

• Предварительная расточка – обязательна при наличии глубоких задиров или эллипсности более 0,05 мм. Обеспечивает устранение деформаций и базовую геометрию.
• Контроль шероховатости – параметры Ra (среднеарифметическое отклонение) и Rmax (максимальная высота неровностей) проверяются профилометром. Оптимальные значения:
  • Ra = 0,5-1,0 мкм
  • Rmax ≤ 6,3 мкм
• Угол хона – направление и угол пересечения абразивных рисок контролируются скоростью вращения и возвратно-поступательным движением штока хонинговальной головки.
• Финишная промывка – после обработки блок цилиндров подвергается ультразвуковой очистке для удаления абразивной пыли и металлической стружки.

Параметр	Норматив	Последствия нарушения
Эллипсность цилиндра	≤ 0,02 мм	Прорыв газов, угар масла
Конусность цилиндра	≤ 0,03 мм	Неравномерный износ колец
Угол перекреста рисок	50-60°	Снижение смазки, залегание колец

Отказ от хонингования или нарушение технологии ведет к быстрому образованию задиров, нарушению герметичности камеры сгорания и повторному перегреву. Контроль геометрии микрометрическими инструментами и профилограммами после обработки – обязательное условие допуска блока к сборке. Использование сертифицированных абразивов и современных хонинговальных станков с ЧПУ минимизирует риски брака при восстановлении перегретых двигателей.

Восстановление резьбы свечных колодцев

Повреждение резьбы в свечных колодцах дизельных двигателей возникает из-за перетяжки свечей накаливания, коррозии или некорректного монтажа. Это приводит к утечкам компрессии, нарушению герметичности камеры сгорания и снижению эффективности работы цилиндра.

Диагностируется проблема путем визуального осмотра с использованием эндоскопа, измерения компрессии и анализа ошибок ЭБУ (P030X – пропуски воспламенения). Точное позиционирование дефекта требует демонтажа топливной аппаратуры и форсунок для доступа к колодцам.

Технологии восстановления резьбы

Основные методы ремонта:

• Нарезка ремонтной резьбы – применение метчиков увеличенного диаметра (например, M12×1.25 вместо стандартного M10×1.0) с последующей установкой адаптированных свечей.
• Фрезерование колодца – обработка зоны повреждения с последующей запрессовкой стальной втулки и нарезкой оригинальной резьбы.
• Использование ввертных вставок (Helicoil, Timesert) – установка высокотемпературных спиральных или цельнокорпусных втулок с применением спецоснастки.

Критические этапы работ:

1. Очистка колодца от стружки и загрязнений пневмопистолетом и промывочной жидкостью.
2. Центрирование инструмента относительно оси колодца для предотвращения перекоса.
3. Нанесение смазочно-охлаждающей жидкости при нарезке резьбы.
4. Контроль усилия затяжки ремонтного элемента динамометрическим ключом.

Метод	Срок службы	Ограничения
Ремонтная резьба	До 50 000 км	Неприменим при критической толщине стенок колодца
Цельнокорпусная втулка	Сопоставимо с ресурсом двигателя	Требует точной обработки посадочного места

После восстановления обязательна проверка герметичности камеры сгорания методом опрессовки. Установка новых свечей накаливания с калиброванным моментом затяжки предотвратит рецидив повреждений.

Пайка поврежденных дорожек электронной платы ЭБУ

Повреждение токопроводящих дорожек на плате электронного блока управления (ЭБУ) дизельного двигателя – распространённая неисправность, возникающая из-за коррозии, перегрева, механических деформаций или неквалифицированного ремонта. Обрыв или отслоение дорожки нарушает передачу управляющих сигналов к форсункам, датчикам, клапанам EGR/турбины, что приводит к полной или частичной потере работоспособности двигателя, ошибкам в системе самодиагностики.

Восстановление целостности требует микрохирургического вмешательства с использованием специализированного оборудования: прецизионного паяльного станка с регулировкой температуры, микроскопа с увеличением 10x-40x, тонкого припоя (0.3-0.8 мм) и флюса. Предварительно повреждённый участок тщательно зачищается от лака и окислов, остатки старой дорожки удаляются скальпелем или абразивным инструментом для обеспечения адгезии.

Технология восстановления дорожек

1. Диагностика трассировки: Определение точного места обрыва с помощью мультиметра в режиме прозвонки и анализ схемы платы.
2. Подготовка поверхности: Обезжиривание спиртом, лужение концов повреждённой дорожки и подготовка "мостика".
3. Формирование проводника:
   • Применение монтажного провода (медного эмалированного Ø 0.1-0.2 мм) для соединения разорванных фрагментов.
   • Использование токопроводящей пасты или адгезивной медной ленты при отслоении основы.
4. Пайка: Точечное нанесение припоя (Sn63/Pb37 или бессвинцового) с температурой жала 280-320°C и временем контакта ≤ 3 секунд для исключения перегрева соседних компонентов.

Критический параметр	Рекомендации
Толщина проводника	Должна соответствовать оригиналу (обычно 0.05-0.5 мм²)
Изоляция	Покрытие восстановленного участка термостойким лаком (UV-curable)
Тестирование	Проверка сопротивления, отсутствия КЗ на соседние цепи, нагрузочная способность линии

Важно: Работы проводятся при отключенном питании! После пайки обязательна очистка платы от флюса изопропиловым спиртом и визуальный контроль под микроскопом на предмет "холодных" паек или перемычек. Несоблюдение технологии вызывает повторные отказы или межконтактное замыкание, выводящее ЭБУ из строя без возможности восстановления.

Список источников

При подготовке материалов по компьютерной диагностике и ремонту дизельных двигателей использовались специализированные технические источники.

Ниже представлен перечень литературы и нормативной документации для углубленного изучения темы.

Ключевые материалы

• Бош: Руководство по системам впрыска дизельных двигателей Common Rail
• ГОСТ Р 56020-2014: Требования к диагностике автотранспортных средств
• Современные методы диагностики ДВС (учебное пособие для технических вузов)
• Техническая документация производителей сканеров: Delphi, Autel, Snap-on
• Руководства по ремонту двигателей: Cummins ISF, Renault K9K, OM646 Mercedes
• Журнал "Автосервис": Спецвыпуск по диагностике топливных систем
• Протоколы диагностики: SAE J1939, ISO 14229 (UDS)
• Бюллетени технических неисправностей TSB (Technical Service Bulletins)

Видео: Проблемы дизельных моторов. Несколько советов для продления жизни дизельного двигателя


• Клиренс ВАЗ-2110 - стандартная высота и варианты увеличения

• Москвич-420 - фотографии, подробности, параметры, история и мнения

• Аварийное зажигание - рабочее решение для поломки
