Диагностика и восстановление дизельных форсунок

Статья обновлена: 18.08.2025

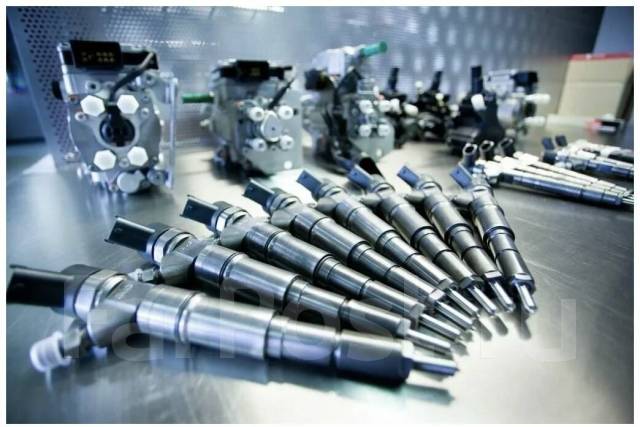

Топливные форсунки – критически важные компоненты современных дизельных систем впрыска. От их точной работы напрямую зависят мощность двигателя, экономичность расхода топлива и экологичность выхлопа.

Малейшая неисправность форсунки способна вызвать серьезные проблемы: повышенный расход топлива, жесткую работу мотора, потерю тяги, густой черный дым из выхлопной трубы или затрудненный запуск.

Своевременная и грамотная диагностика позволяет точно выявить характер неисправности – от загрязнения распылителей до механического износа или электрических дефектов.

Качественный ремонт дизельных форсунок требует специализированного оборудования, глубоких знаний и использования оригинальных запчастей. Игнорирование неполадок неизбежно ведет к дорогостоящему повреждению двигателя.

Подготовка к диагностике: оборудование и безопасность

Перед началом диагностики дизельных форсунок критически важно подготовить рабочее место и проверить комплектность необходимого оборудования. Отсутствие даже одного ключевого инструмента или нарушение техники безопасности может привести к некорректным результатам или травмам.

Обеспечьте чистоту рабочей зоны, исключите присутствие легковоспламеняющихся материалов вблизи места работ. Убедитесь в исправности вентиляции, особенно при работе в закрытом помещении, так как пары дизельного топлива токсичны.

Необходимое оборудование

Диагностический сканер с поддержкой протоколов конкретного автомобиля и функцией тестирования форсунок (актуаторов).
Набор щупов для замера регулировочных шайб пьезофорсунок или гидрокомпенсаторов.
Тестер обратной подачи топлива (мерный стакан) для оценки производительности и равномерности работы форсунок.
Манометр высокого давления (до 2000 Бар) с адаптерами под топливную рампу.
Специальные съемники и динамометрический ключ для демонтажа/монтажа без повреждения компонентов.
Чистящие средства и ультразвуковая ванна для предварительной очистки сопловых узлов (при необходимости).

Меры безопасности

Сброс давления в топливной системе через сервисный клапан перед любыми манипуляциями с магистралями высокого давления.
Использование защитных очков и перчаток – струя топлива под экстремальным давлением способна проникнуть под кожу.
Отсоединение минусовой клеммы АКБ для исключения искрообразования и коротких замыканий.
Защита электронных компонентов (разъемы форсунок) от попадания гряри и технических жидкостей.
Тщательная очистка посадочных мест форсунок на головке блока цилиндров для предотвращения попадания абразивных частиц в цилиндр.

Опасный фактор	Последствия	Метод нейтрализации
Остаточное давление в ТНВД/рампе	Травмы, выброс топлива	Строгий контроль сброса давления по мануалу
Пары дизтоплива	Отравление, риск возгорания	Принудительная вентиляция, отсутствие открытого огня
Высокое напряжение (пьезофорсунки)	Электротравма, повреждение ЭБУ	Отключение АКБ, использование инструмента с диэлектрическим покрытием

Проверка электрических цепей форсунок мультиметром

Проверка электрических цепей форсунок мультиметром выполняется при отсутствии характерного щелчка работы электромагнитного клапана или при наличии ошибок управления впрыском. Процедура требует последовательного контроля целостности проводки, сопротивления катушек и качества сигнала управления.

Используйте цифровой мультиметр в режимах измерения сопротивления (Ω) и напряжения постоянного тока (V=). Перед началом работ снимите отрицательную клемму с АКБ для предотвращения коротких замыканий и повреждений ЭБУ.

Последовательность проверки

1. Визуальный осмотр:

Проверьте разъемы форсунок на коррозию, механические повреждения и надежность фиксации
Осмотрите провода на участке от ЭБУ до форсунок на предмет перетираний или оплавления

2. Измерение сопротивления катушек:

Отсоедините электрический разъем форсунки
Установите мультиметр в режим Ω
Подсоедините щупы к контактам катушки форсунки
Сравните показания с нормой производителя:
- Типовые значения: 0.2-3.0 Ом (низкоимпедансные) или 12-18 Ом (высокоомные)

3. Проверка цепей управления:

Этап	Действие	Нормальные показания
Питание	При включенном зажигании измерьте напряжение между "+" разъема форсунки и массой	≈12V (напряжение АКБ)
Масса	Прозвоните цепь "-" разъема форсунки до массы кузова	Сопротивление < 0.5 Ом
Сигнал ЭБУ	Подключите щупы между контактами разъема форсунки в режиме V= при работающем двигателе	Импульсы 0V → 12V

4. Диагностика обрывов и КЗ:

Прозвоните провода от разъема форсунки до ЭБУ (при отключенной аккумуляторной клемме!)
Проверьте отсутствие короткого замыкания между проводами форсунок и на массу

Анализ параметров впрыска через диагностический сканер

Диагностический сканер предоставляет доступ к ключевым параметрам работы системы впрыска в реальном времени, отображаемым в виде числовых значений и графиков. Критически важными являются данные о давлении в топливной рампе (FRP/FIP), заданном и фактическом значениях, а также продолжительности управляющего импульса форсунки (Injection Pulse Width). Отклонения этих параметров от норм, указанных производителем, указывают на неисправности топливной системы.

Анализ временных характеристик впрыска включает сравнение параметров между цилиндрами: время коррекции (Injector Compensation Time), момент начала впрыска (SOI - Start of Injection) и баланс производительности форсунок (Injector Balance Rates). Значительные расхождения (более 10-15%) свидетельствуют о проблемах конкретных форсунок, износе плунжерных пар ТНВД или неполадках датчиков.

Интерпретация ключевых параметров

Давление в рампе: Падение ниже нормы при нагрузке – признак износа ТНВД, засора фильтров или негерметичности регулятора.
Длительность импульса: Аномальное увеличение при нормальном давлении указывает на закоксованность или износ распылителей.
Коррекция по цилиндрам: Положительные значения компенсации (> +200 мкс) часто сигнализируют о засорении форсунки, отрицательные (< -200 мкс) – о переливе топлива.

Параметр	Нормальное состояние	Возможная неисправность при отклонении
FRP (Actual)	Соответствие заданному (±50 бар)	ТНВД, регулятор давления, клапан дозирования
Balance Rates	Разброс ≤ ±3-5%	Износ форсунок, утечки, проблемы компрессии
Rail Pressure Control	0% на холостом ходу	Зависание регулятора, ошибки датчиков

Обязательно выполняется активная диагностика через сканер: принудительная подача управляющих импульсов на форсунки, тест производительности ТНВД, адаптация параметров после ремонта. Сравнение данных с эталонными значениями для конкретной модели двигателя исключает ложные трактовки показаний.

Тестирование герметичности форсунок под давлением

Тестирование герметичности определяет способность форсунки удерживать давление в топливной магистрали при закрытом состоянии. Нарушение герметичности приводит к самопроизвольному проникновению топлива в камеру сгорания при заглушенном двигателе, вызывая затрудненный пуск, дымление и разжижение моторного масла.

Диагностика проводится на специальном стенде, имитирующем рабочее давление топливной системы. Форсунку фиксируют в испытательном устройстве, подключают к топливопроводу высокого давления и контролируют показания манометра при заданных параметрах.

Порядок выполнения теста

Установите форсунку в стенд и создайте давление, соответствующее давлению начала впрыска (например, 150-300 бар для Common Rail).
Выдержите давление в течение 30-60 секунд, наблюдая за показаниями манометра.
Визуально проверьте корпус форсунки, уплотнительные поверхности и распылитель на наличие подтеков топлива.
Зафиксируйте скорость падения давления (в бар/сек или бар/мин).

Критерии оценки результатов:

Норма: давление стабильно (±5% от исходного), отсутствие капель на распылителе
Незначительная утечка: падение давления до 10-15% за 30 сек, единичные капли на кончике распылителя
Критическая негерметичность: быстрое падение давления (>20% за 15 сек), струйная течь

Признак неисправности	Вероятная причина	Метод устранения
Каплеобразование из распылителя	Износ иглы распылителя, деформация запорного конуса	Замена распылителя или шлифовка конуса
Утечка через корпус	Повреждение уплотнительных колец, трещины в корпусе	Замена уплотнений или корпуса форсунки
Постепенное падение давления	Зависание иглы распылителя, микротрещины в компонентах	Ультразвуковая очистка или замена распылителя

При превышении допустимого падения давления форсунку демонтируют для разборки и дефектовки. Обязательно проверяют состояние уплотнительных колец и посадочных поверхностей перед повторным тестированием после ремонта.

Стендовая проверка производительности на пробниках

Проверка производительности на пробниках выполняется на специализированных стендах, имитирующих реальные условия работы форсунок в двигателе. Основная цель – измерение количественных показателей впрыска при строго заданных параметрах давления топлива, длительности управляющего импульса и частоте срабатывания.

Испытания проводятся с использованием эталонной жидкости (аналог дизтоплива) при температурах, соответствующих рабочему диапазону. Каждая форсунка последовательно тестируется в нескольких режимах, включая холостой ход, средние и максимальные нагрузки, с фиксацией отклонений от нормы.

Ключевые проверяемые параметры

Производительность: Объем топлива, впрыскиваемого за цикл (мм³/импульс).
Равномерность подачи: Разница в производительности между форсунками в комплекте (допуск ±1-3%).
Линейность характеристики: Соответствие объема впрыска длительности управляющего импульса.
Герметичность запорного клапана: Контроль утечек после закрытия иглы.
Стабильность распыла: Качество факела и отсутствие подтеков (визуальная оценка).

Этапы диагностики

Калибровка стенда и установка эталонных параметров давления (1500-2500 бар).
Фиксация форсунки в держателе с подключением к топливной магистрали и ЭБУ стенда.
Запуск тестовых циклов с варьированием:
- Длительности импульса (0.5–5 мс)
- Частоты срабатывания (100–2000 Гц)
Автоматический замер объема впрыска через калиброванные приемные колбы.
Визуальный контроль факела с помощью стробоскопа.

Критерии оценки результатов

Параметр	Норма	Отклонение
Производительность	±2% от эталона	Износ распылителя/пружины
Разброс в комплекте	≤3%	Дисбаланс цилиндров
Герметичность	0 капель/30 сек	Дефект иглы/седла
Форма факела	Равномерный конус	Загрязнение/кавитация

Выявленные отклонения определяют необходимые ремонтные операции: замену распылителей, регулировку давления открытия, ультразвуковую очистку или замену комплектующих. Форсунки с необратимыми изменениями характеристик (например, потеря линейности из-за износа плунжера) подлежат утилизации.

Расшифровка факела распыла при визуальном контроле

Визуальная оценка факела распыла – критически важный этап диагностики форсунок, позволяющий выявить дефекты без разборки. Используя специальный тестовый стенд, мастер анализирует форму, симметрию и структуру топливного облака, возникающего при кратковременном впрыске в прозрачную камеру под давлением.

Правильный факел характеризуется однородным конусом без капель, струй или асимметрии. Отклонения от эталона указывают на износ распылителя, засорение каналов, механические повреждения иглы или негерметичность клапана. Точная интерпретация визуальных признаков требует опыта и сравнения с эталонными образцами.

Ключевые аномалии факела и их причины

Основные дефекты, выявляемые при анализе:

Асимметричный конус – искривление струй указывает на засорение одного или нескольких сопловых отверстий либо деформацию распылителя.
Крупные капли в факеле – признак износа запорной иглы или потери герметичности сопряженных поверхностей распылителя.
Отсутствие части струй – свидетельствует о полном закупоривании отверстий нагаром или механическом повреждении.
Чрезмерное "закручивание" струй – возникает при нарушении геометрии каналов распылителя из-за эрозии.
Топливный шлейф после отсечки – указывает на зависание иглы или износ уплотняющего конуса.

Визуальный признак	Возможная причина	Требуемое действие
Смещенный центр распыла	Деформация корпуса распылителя, задиры на игле	Замена распылителя
Разная длина струй	Неравномерный износ отверстий, частичное засорение	Чистка ультразвуком или замена
Видимое падение капель после впрыска	Потеря герметичности игольчатого клапана	Притирка иглы или замена комплекта

Важно: Контроль проводится при номинальном давлении топлива для конкретной модели форсунки. Анализ дополняют проверкой равномерности распыла между цилиндрами и замерами производительности. Результаты визуальной диагностики подтверждаются тестами на обратный слив и герметичность.

Чистка форсунок ультразвуком: технология и ограничения

Технология ультразвуковой очистки основана на явлении кавитации. Форсунки погружаются в специальную ванну, заполненную чистящим раствором (часто на основе углеводородных растворителей или более современных биоразлагаемых составов). Генератор создает высокочастотные звуковые колебания (обычно 20-40 кГц), которые передаются через жидкость.

Эти колебания вызывают мгновенное образование и схлопывание микроскопических пузырьков газа (кавитация) по всей поверхности и внутри каналов форсунки. При схлопывании пузырьков возникают локальные гидроудары высокой энергии, которые эффективно разрыхляют и отрывают отложения сажи, кокса, лаков и смол, не повреждая металлические поверхности. Процесс может сопровождаться нагревом раствора и/или циркуляцией жидкости для усиления эффекта.

Преимущества технологии

Высокая эффективность против стойких углеродистых отложений в труднодоступных местах (распылительные отверстия, игла, внутренние каналы).
Безконтактность метода: исключается риск механических повреждений деталей форсунки абразивами или щетками.
Возможность очистки сложной геометрии внутренних полостей и каналов.
Относительная экологичность современных чистящих растворов по сравнению с агрессивной химией.

Ограничения и важные аспекты

Не все загрязнения удаляются: Метод малоэффективен против металлической стружки, силиконовых герметиков, сильных известковых отложений или закоксованного масла.
Риск повреждения пьезоэлементов: Ультразвук может повредить чувствительные пьезокристаллы в современных пьезофорсунках (насос-форсунках, Common Rail Piezo). Требуется обязательная проверка импеданса пьезоэлемента до и после чистки.
Риск для пластиковых компонентов и уплотнений: Длительное воздействие или неправильно подобранный раствор могут повредить пластиковые детали и уплотнители. Часто рекомендуется их замена после чистки.
Не решает механический износ: Не устраняет износ распылителя, иглы, посадочных конусов, механические дефекты корпуса.
Невозможность очистки некоторых конструкций: Форсунки с несъемными фильтрами тонкой очистки или неразборные узлы могут не поддаться эффективной очистке.
Обязательная постобработка и контроль: Требуется тщательная промывка от чистящего раствора и остатков отложений, продувка сжатым воздухом и обязательная проверка на стенде (производительность, герметичность, форма факела).

Параметр	Типичные значения/Примечания
Частота ультразвука	20-40 кГц (иногда выше для деликатной очистки)
Температура раствора	50-70°C (зависит от типа раствора и загрязнений)
Время очистки	10-30 минут на цикл (может потребоваться несколько циклов)
Состав раствора	Специализированные составы для ультразвуковой очистки топливной аппаратуры
Обязательная проверка	Герметичность, производительность на разных фазах впрыска, форма факела (на стенде)

Замена распылителей: выбор комплектующих и инструменты

Качество новых распылителей напрямую влияет на ресурс и эффективность работы форсунки после ремонта. При выборе комплектующих отдавайте предпочтение оригинальным деталям (OEM) или проверенным аналогам от производителей с безупречной репутацией, таких как Bosch, Delphi, Denso. Избегайте дешевых безымянных вариантов – их геометрическая точность и материалы часто не соответствуют требованиям, что приводит к ускоренному износу, нарушению распыла топлива и повышенному дымлению.

Тщательно сверяйте каталожные номера распылителей с технической документацией на конкретную модель форсунки. Учитывайте модификацию двигателя и год выпуска, так как даже в рамках одного модельного ряда производители могут использовать разные типы распылителей. Проверяйте наличие сертификатов качества у поставщика и визуально оцените упаковку – оригинальные запчасти имеют четкую маркировку и защиту от подделок.

Необходимые инструменты и оборудование

Процедура замены требует специализированного оснащения:

Стенд для разборки/сборки форсунок – обеспечивает фиксацию и безопасное приложение усилий
Динамометрический ключ с точной настройкой момента затяжки (обычно 50-120 Нм в зависимости от модели)
Набор щупов для контроля зазора между иглой распылителя и корпусом
Специальные съемники и оправки для демонтажа старых распылителей без повреждений
Ультразвуковая ванна с промывочной жидкостью для очистки деталей

Обязательный этап после сборки – проверка на герметичность и тестирование параметров впрыска на диагностическом стенде. Это включает контроль давления открытия, равномерность распыла топлива по факелу и отсутствие подтекания. Без стендовой верификации корректность замены гарантировать невозможно.

Калибровка форсунок после ремонта на стенде

После замены изношенных компонентов или механической обработки критически важна точная настройка рабочих параметров форсунки. Без корректной калибровки невозможно обеспечить заявленную производительность, оптимальный распыл топлива и стабильность работы двигателя, что приводит к повышенному расходу, дымлению и потере мощности.

Процесс выполняется на специализированном диагностическом стенде, имитирующем штатные режимы работы двигателя. Оборудование позволяет измерить фактические характеристики форсунки и программно скорректировать их отклонения от эталонных значений производителя через изменение калибровочных коэффициентов в электронном блоке управления форсункой (для современных моделей) или механической регулировкой (для классических механических форсунок).

Ключевые аспекты калибровочного процесса

Проверка гидравлической плотности: Контроль герметичности запорного клапана под давлением, близком к рабочему. Допустимая утечка – не более 1-2 капель в минуту.
Измерение давления открытия/закрытия:
- Для пьезоэлектрических/электромагнитных форсунок: сравнение фактического давления сдвига иглы с паспортными данными (отклонение ≤ ±5 бар).
- Для механических: регулировка натяжения пружины шайбами.
Тестирование производительности:
- Замер объёма топлива, впрыскиваемого за N циклов при фиксированном давлении и длительности импульса.
- Сравнение производительности всех цилиндров (допуск ≤ ±3%).
Оценка качества распыла:
- Визуальный анализ формы факела (конусность, равномерность).
- Отсутствие струйных подтёков или асимметрии.
Коррекция управляющих параметров (для электронных форсунок):
- Программирование поправок времени срабатывания (коррекция Q-фактора).
- Адаптация характеристик для компенсации износа компонентов.

Контрольные параметры после калибровки:

Параметр	Допустимое отклонение	Метод контроля
Производительность (при номинальном давлении)	±2-3% от эталона	Сравнение объёма топлива за цикл
Давление открытия	±5 бар от спецификации	Фиксация манометром/датчиком стенда
Гидроплотность	0 капель (холодная) / ≤2 капли (горячая)	Визуальный контроль под давлением
Равномерность распыла	Полный конус без разрывов	Тест на пролив в секторах

Важно: Откалиброванный комплект форсунок проходит финальную проверку в одинаковых режимах для гарантии синхронности работы на двигателе. Результаты калибровки заносятся в протокол с указанием фактических значений и применённых корректировок.

Особенности программирования новых форсунок в ЭБУ

Процедура программирования (адаптации) новых форсунок в ЭБУ двигателя является обязательным этапом при их замене. Без корректной регистрации идентификационных параметров в памяти контроллера работа системы впрыска будет нестабильной или невозможной, даже при физически правильной установке компонентов.

Каждая современная дизельная форсунка содержит уникальный цифровой код (ID), в котором зашифрованы её индивидуальные поправочные коэффициенты – данные о производительности, временных характеристиках срабатывания и коррекции впрыска. ЭБУ использует эти значения для точного расчета количества топлива и моментов впрыска под конкретный экземпляр форсунки.

Ключевые аспекты процедуры

Для успешной адаптации необходимо соблюдать следующие требования:

Использование диагностического оборудования: Процедура выполняется исключительно через специализированные сканеры (например, Delphi DS, Bosch ESI, Autocom, OEM-инструменты), поддерживающие функции кодирования компонентов для конкретной модели авто.
Точное соответствие параметров: Вводимый ID форсунки должен полностью совпадать с кодом, нанесенным на корпус (этикетке) или считанным сканером со старой форсунки. Ошибка даже в одном символе приведет к некорректной работе.
Последовательность установки: Коды вводятся в ЭБУ строго в соответствии с номерами цилиндров, в которые установлены новые форсунки (например, код форсунки цилиндра 1 прописывается в ячейку памяти для цилиндра 1).

Типовые шаги процесса программирования:

Считывание старых кодов форсунок (если доступны) или подготовка новых ID.
Активация режима программирования форсунок в диагностическом ПО.
Поочередный ввод новых кодов ID в соответствующие поля ПО для каждого цилиндра.
Подтверждение данных и запись в EEPROM ЭБУ.
Стирание ошибок адаптаций и выполнение тестовых циклов работы двигателя.

Возможные проблемы при неправильном программировании:

Ошибка	Последствие
Неправильный ID	Переобогащение/обеднение смеси, троение, дымность
Перепутаны цилиндры	Неравномерная работа, пропуски воспламенения
Не введен код	Аварийный режим, ограничение мощности

После программирования обязательна проверка:

Равенства корректировок подачи топлива (коррекций) по цилиндрам в диагностическом ПО.
Отсутствия кодов неисправностей, связанных с системой впрыска.
Стабильности холостого хода и отклика на педаль акселератора.

Список источников

При подготовке материалов использовались специализированные технические публикации и нормативная документация, посвящённые устройству, диагностике и обслуживанию систем топливоподачи дизельных двигателей.

Основное внимание уделялось актуальным руководствам по ремонту, методикам выявления неисправностей и современным подходам к восстановлению форсунок ведущих производителей топливной аппаратуры.

Техническая литература и стандарты

Производители систем впрыска: официальные сервисные бюллетени и каталоги деталей Bosch, Delphi, Denso, Siemens VDO
Руководства по ремонту двигателей коммерческого и легкового транспорта (Volkswagen, Cummins, Scania и др.)
ГОСТ Р 54266-2010 "Топлива дизельные. Технические условия"
ISO 4010:2017 "Common rail fuel injection technology – Service requirements"
Специализированные издания: "Авторемонт", "Грузовик Пресс", "За рулём – Профессионал"

Учебные и методические материалы

Техническая документация стендов для диагностики форсунок (EFS, Hartridge, Bosch FSA)
Патентные описания систем впрыска (USPTO, Евразийский патентный ведомство)
Профессиональные обучающие курсы по топливной аппаратуре (учебные центры Bosch Diesel Service, АСАМ)
