Электронные системы управления современных автомобилей ВАЗ требуют специализированных методов диагностики. Диагностический разъем OBD-II служит главным интерфейсом для взаимодействия с бортовым компьютером.

Точное знание распиновки контактов и месторасположения колодки обеспечивает корректное подключение сканера. Это позволяет считывать коды ошибок двигателя, трансмиссии и других узлов, зафиксированные контроллерами.

Расшифровка цифровых и буквенных кодов превращает абстрактные данные в конкретные указания для ремонта. Понимание особенностей проведения диагностических процедур исключает риски повреждения электроники.

Данная статья предоставляет полную информацию о диагностическом разъеме автомобилей LADA: от физического расположения до практического применения полученных данных при устранении неисправностей.

Главное назначение OBD-II разъема в машинах Лада

Главное назначение OBD-II (On-Board Diagnostics) разъема в автомобилях Лада – предоставить стандартизированный интерфейс для доступа к бортовым диагностическим системам двигателя и другим электронным блокам управления (ЭБУ). Он позволяет подключать сканеры и диагностическое оборудование для считывания текущих параметров работы агрегатов, мониторинга датчиков в реальном времени и выявления неисправностей.

Через OBD-II разъем специалисты и владельцы получают возможность оперативно расшифровывать коды ошибок, сохраненные в памяти ЭБУ, что критически важно для точной диагностики проблем с топливной системой, зажиганием, выхлопом (включая контроль катализатора и лямбда-зондов), а также другими узлами. Это ускоряет поиск неполадок, снижает затраты на ремонт и обеспечивает соответствие экологическим нормам.

Ключевые функции и преимущества

• Считывание кодов ошибок: Быстрое получение стандартизированных DTC (Diagnostic Trouble Codes), указывающих на конкретные сбои.
• Мониторинг параметров: Отображение данных в реальном времени (обороты двигателя, температура, положение дросселя, напряжение датчиков).
• Контроль экологии: Проверка работы систем, влияющих на выбросы (EGR, катализатор, кислородные датчики).
• Адаптация и калибровка: Сброс ошибок после ремонта, обучение дроссельной заслонки или РХХ.

Аспект	Значение для владельца Лада
Стандартизация	Совместимость с большинством универсальных OBD2-сканеров.
Самостоятельная диагностика	Возможность проверки авто без посещения сервиса.
Экономия на ремонте	Точное определение неисправности исключает замену рабочих узлов.

Месторасположение диагностического разъема в салоне ВАЗ 2110

Диагностический разъем (колодка диагностики, OBD-II разъем) на автомобилях ВАЗ 2110 находится в салоне, в районе переднего пассажирского сиденья.

Чтобы его обнаружить, необходимо опустить взгляд под панель приборов (торпедо) со стороны пассажира, ориентируясь на пространство непосредственно под перчаточным ящиком (бардачком).

Точное расположение:

• Под бардачком: Разъем закреплен на металлическом кронштейне каркаса панели приборов, прямо под нижней кромкой перчаточного ящика.
• Справа от тоннеля: Он расположен ближе к правой стороне салона (стороне пассажира), не по центру.
• Лицевой частью вниз: Разъем ориентирован контактами (гнездами) вниз, в сторону пола салона.

Особенности доступа и поиска:

• Обзор снизу: Наиболее удобно увидеть разъем, присев или наклонившись у передней пассажирской двери и заглянув под бардачок снизу вверх. Иногда полезно пригнуться или даже лечь на пол ногами к двери, головой к тоннелю.
• Необходимость подсветки: В этом месте обычно довольно темно, поэтому для удобного поиска и подключения сканера рекомендуется использовать фонарик.
• Цвет и крепление: Разъем обычно черного цвета и надежно закреплен на металлическом кронштейне с помощью пластикового фиксатора или защелки.
• Защита: Иногда разъем может быть закрыт пластиковой заглушкой (часто серого или черного цвета), которую необходимо снять перед подключением диагностического оборудования.

Важное уточнение:

• Ранние модели (до ~2004 г.): Автомобили ВАЗ 2110 первых лет выпуска могли оснащаться не стандартным 16-пиновым OBD-II разъемом, а более старым разъемом (например, 12-пиновым, часто белого цвета), расположенным за пепельницей на центральной консоли. Однако стандартным и самым распространенным для большинства ВАЗ 2110 является именно 16-пиновый разъем под бардачком.

Поиск диагностического порта в моделях ВАЗ Приора

Диагностический разъем OBD-II в автомобилях LADA Priora расположен в зоне водительского места, обеспечивая доступ для подключения сканера. Его местоположение стандартизировано для всех модификаций (седан, хэтчбек, универсал), но может незначительно отличаться в зависимости от года выпуска.

Для быстрого обнаружения порта необходимо ориентироваться на нижнюю часть панели приборов со стороны рулевой колонки. Разъем крепится на пластиковом кронштейне и часто прикрыт декоративной заглушкой, защищающей контакты от пыли.

Основные места расположения

• Под панелью приборов: Слева от рулевой колонки, в районе педального узла. Для доступа опуститесь вниз со стороны водителя и осмотрите пространство над педалью сцепления (или тормоза в АКПП).
• Ряд с блоком предохранителей: В некоторых комплектациях (преимущественно до 2010 года) порт может находиться рядом с монтажным блоком, за пластиковой накладкой слева от руля.

Важно: Разъем имеет трапециевидную форму с 16-ю контактами (стандарт OBD-II). При отсутствии визуального доступа используйте руку для тактильного поиска кронштейна за обшивкой торпедо.

Расположение диагностического разъема в Lada XRAY

Диагностический разъем OBD-II в кроссовере Lada XRAY находится в нижней части центральной консоли со стороны водителя. Он расположен под панелью приборов в непосредственной близости от педального узла. Точное место закрепления – слева от рулевой колонки, за пластиковым кожухом.

Для визуального обнаружения разъема необходимо опуститься ниже уровня рулевого колеса. Оптимальный угол обзора достигается при положении головы в районе педалей газа и тормоза. Разъем зафиксирован на кронштейне и ориентирован контактами вниз.

Особенности доступа:

• Расположен вертикально над ковриком водителя
• Частично скрыт жгутом проводки и элементами обшивки
• Стандартная трапециевидная форма (тип OBD-II 16-pin)

Алгоритм поиска:

1. Зафиксируйте автомобиль ручным тормозом
2. Опуститесь на уровень педального узла со стороны водителя
3. Направьте фонарик под приборную панель
4. Ищите прямоугольный порт размером 4×2 см за пластиковым выступом

Важно: В отдельных комплектациях доступ может быть ограничен дополнительными блоками управления. При подключении сканера избегайте резких движений – проводка крепится пластиковыми хомутами.

Различия между евроразъемом и устаревшими версиями

На автомобилях ВАЗ до внедрения экологических норм Евро-2 применялись устаревшие диагностические разъемы, такие как ГАММА (12-контактный) или варианты с К-линией через отдельные колодки. Эти решения отличались нестандартизированной конструкцией и ограниченной функциональностью, ориентированной преимущественно на базовые параметры двигателя. Совместимость со сканерами была низкой, требовались специфические адаптеры для подключения оборудования.

С появлением норм Евро-2 и выше ВАЗ перешел на стандартизированный 16-контактный OBD-II разъем (евроразъем), соответствующий международным требованиям. Это обеспечило унификацию диагностики, поддержку расширенного набора параметров и протоколов связи. В отличие от предшественников, евроразъем позволяет взаимодействовать не только с системой управления двигателем, но и с другими блоками (ABS, SRS, АКПП) через единый интерфейс.

Ключевые отличия

Критерий	Евроразъем (OBD-II)	Устаревшие разъемы (ГАММА/К-линия)
Конструкция	16-контактный трапециевидный разъем	12-контактный (ГАММА) или нестандартные колодки
Протоколы связи	ISO 9141-2, KWP2000, CAN (после 2006 г.)	Упрощенная К-линия (однопроводная)
Функционал	Диагностика двигателя, трансмиссии, ABS, подушек безопасности	Только базовые параметры двигателя
Совместимость	Любые OBD-II сканеры и ПО	Только специализированные адаптеры для ВАЗ

Особенности эксплуатации: Евроразъем гарантирует автоматическое определение протокола сканером и стандартизированную распиновку (контакт 7 – K-line, 15 – L-line, 6 – CAN High). Устаревшие системы требуют ручного выбора протокола в ПО и адаптеров типа KKL для подключения. При переходе на CAN-шину (после 2006 г.) диагностика через евроразъем стала значительно быстрее.

Важно: На моделях с гибридной диагностикой (например, Lada Granta ранних выпусков) возможна дублирующая установка обоих разъемов. Ремонт неисправностей евроразъема сводится к проверке целостности контактов и проводки CAN-шины, тогда как для старых интерфейсов характерны проблемы с распайкой колодок и коррозией.

Распиновка диагностического разъема OBD-II на автомобилях ВАЗ

Современные автомобили ВАЗ, начиная примерно с 2004-2006 годов (зависит от модели и комплектации), оснащаются диагностическим разъемом стандарта OBD-II (On-Board Diagnostics II). Этот международный стандарт обеспечивает унифицированный доступ к системам управления двигателем и другими узлами автомобиля через 16-контактный разъем типа J1962, расположенный, как правило, в районе рулевой колонки или под панелью приборов со стороны водителя.

Распиновка (назначение контактов) разъема OBD-II на автомобилях ВАЗ соответствует общепринятой спецификации SAE J1962, однако реализация поддерживаемых протоколов связи (K-line, L-line, CAN) может различаться в зависимости от модели, года выпуска и установленного электронного блока управления (ЭБУ). Ключевыми для диагностики являются контакты питания, массы и используемые диагностические линии.

Назначение основных контактов

Стандартная распиновка 16-пинового разъема OBD-II представлена ниже. Контакты, наиболее критичные для диагностики ВАЗ, выделены:

Номер контакта	Назначение	Примечание для ВАЗ
2	J1850 Bus+ (SAE J1850 PWM)	Не используется на ВАЗ
4	Земля шасси (Chassis Ground)	Корпусная масса
5	Сигнальная земля (Signal Ground)	Обязательное соединение для диагностики
6	CAN High (J2284)	Не используется на *старых* моделях ВАЗ
7	K-Line (ISO 9141-2)	Основной диагностический протокол для многих ЭБУ ВАЗ (M7.9.7, Январь 7.2, Bosch M1.5.4 и др.)
14	CAN Low (J2284)	Основной диагностический протокол для *новых* ЭБУ ВАЗ (Bosch ME17, MЕD17, Итэлма и др.)
16	Питание +12В от АКБ (Battery Power)	Обязательное питание для сканера/адаптера
15	L-Line (ISO 9141-2)	Обычно не используется на автомобилях ВАЗ
10	J1850 Bus- (SAE J1850 PWM)	Не используется на ВАЗ

Ключевые особенности распиновки для диагностики ВАЗ:

• CAN-шина (контакты 6 и 14): Является основным высокоскоростным протоколом для современных моделей ВАЗ (Granta, Kalina второго поколения, Vesta, XRAY, Largus, Niva Travel) и ЭБУ Bosch ME17/MED17, Итэлма. На старых моделях (до ~2010 г., ЭБУ типа Январь 7.2, Bosch M7.9.7, M1.5.4) обычно не реализована.
• K-Line (контакт 7): Это основной диагностический протокол для подавляющего большинства ЭБУ на автомобилях ВАЗ классических моделей (2110, 2111, 2112, 2114, 2115) и более ранних "новых" моделей (Priora, Kalina первого поколения, некоторые Granta ранних выпусков). Через K-Line общаются ЭБУ Январь 5.1, 7.2, Bosch MP7.0, M1.5.4, M7.9.7.
• L-Line (контакт 15): Практически никогда не используется в системах управления двигателем ВАЗ. На него не нужно обращать внимание при подключении стандартных сканеров.
• Питание (16) и Земля (4, 5): Контакт 16 обеспечивает питание +12В для диагностического адаптера. Контакты 4 (корпусная масса) и особенно 5 (сигнальная земля) критичны для стабильной связи. Плохой контакт на 5-м пине - частая причина сбоев связи.

Важно: Для успешной диагностики автомобиля ВАЗ обязательно необходимо использовать адаптер (сканер), поддерживающий протокол, реализованный в *конкретном* ЭБУ автомобиля (K-Line для старых, CAN для новых, иногда оба). Неправильный выбор адаптера - основная причина отсутствия связи с блоком управления.

Назначение контактов для диагностики двигателя

Диагностический разъем ВАЗ (OBD-II, 16-pin) содержит ключевые контакты, обеспечивающие связь сканера с электронным блоком управления двигателем (ЭБУ). Корректное подключение к этим пинам гарантирует чтение данных, параметров и ошибок системы.

Для работы с двигателем используются строго определенные контакты разъема. Их назначение стандартизировано, но может незначительно варьироваться в зависимости от модели автомобиля и типа протокола обмена данными (K-Line, CAN).

Распиновка контактов диагностического разъема

Контакт	Назначение
4	Корпусное заземление (масса кузова)
5	Сигнальное заземление (масса экранирования)
7	Линия данных K-Line (ISO 9141-2) – основной канал связи для старых моделей ВАЗ
6	CAN High (ISO 15765-4) – высокоскоростная шина данных для новых моделей (Lada Granta, Vesta)
14	CAN Low (ISO 15765-4) – дополнение к CAN High
16	Постоянное питание +12V от аккумулятора (обеспечивает питание сканера)

Распиновка контактов для работы с ABS

Диагностический разъем ВАЗ (OBD-II, тип EOBD) содержит стандартизированные контакты для считывания данных с систем автомобиля, включая ABS. Для корректной работы сканера с антиблокировочной системой необходимо использовать определенные пины разъема.

Конфигурация распиновки может незначительно варьироваться в зависимости от модели ВАЗ и поколения ЭБУ ABS (Bosch, Bendix, ITELMA и др.), однако ключевые контакты остаются универсальными. Основное внимание уделяется шинам связи и питанию диагностического оборудования.

Основные контакты для диагностики ABS

Наиболее критичные пины в 16-контактном разъеме:

• Контакт 4 (GND): Масса кузова (обязателен для заземления сканера).
• Контакт 7 (K-Line): Основная диагностическая шина (используется большинством систем, включая ранние ABS).
• Контакт 15 (L-Line): Вспомогательная шина (может использоваться некоторыми ЭБУ ABS для инициализации).
• Контакт 16 (+12V): Питание диагностического прибора от АКБ (обеспечивает работу сканера).

Важно: Для современных систем ABS (особенно после 2004 г.) часто требуется подключение по CAN-шине:

• Контакт 6 (CAN-H): Высокоуровневый сигнал CAN-шины.
• Контакт 14 (CAN-L): Низкоуровневый сигнал CAN-шины.

Особенности подключения:

1. При отсутствии связи через K-Line (пин 7) проверьте соединение по CAN (пины 6 и 14).
2. Убедитесь в наличии +12V на контакте 16 и надежном контакте массы (пин 4).
3. Для старых моделей (ВАЗ-2110, Калина 1-го поколения) ABS может работать только через K-Line.

Контакт	Назначение	Тип системы
4	Масса (GND)	Все системы
7	K-Line	ABS Bosch 5.3, Bendix
6 и 14	CAN-H / CAN-L	ABS Bosch 8.1, ITELMA, поздние версии
15	L-Line (резерв)	Некоторые ранние ЭБУ
16	Питание +12V	Все системы

При некорректной распиновке или обрыве проводов сканер не сможет установить связь с блоком ABS. Перед диагностикой проверьте целостность контактов в колодке и отсутствие окислов.

Цепи управления иммобилайзером через разъем

Цепи управления иммобилайзером в диагностическом разъеме ВАЗ обеспечивают взаимодействие между электронным блоком управления (ЭБУ) двигателя и иммобилайзером. Основная задача – передача кодированных сигналов для разрешения или блокировки запуска двигателя. Физически эти цепи представлены выделенными контактами в колодке OBD-II (тип разъема зависит от модели авто и года выпуска, например, 16-пиновый для Евро-2/Евро-3).

Наиболее критичные контакты – шина K-Line (часто пин №7 или №15) для обмена диагностическими данными и линия управления иммобилайзером (обычно пин №9). Повреждение проводки, окисление контактов или короткое замыкание на этих цепях приводят к отказу запуска двигателя ("плавающий" отказ иммобилайзера, мигание лампочки в виде ключа).

Ключевые особенности и диагностика

Анализ цепей требует проверки:

• Напряжения питания: +12В на контакте №16 (АКБ) и №4 (масса).
• Целостности K-Line: сопротивление между пином ЭБУ и диагностическим разъемом (должно быть ~0 Ом).
• Сигнала иммобилайзера: наличие импульсов напряжения на пине №9 при включении зажигания (проверка осциллографом или тестером в режиме "частота").

Типовые ошибки, связанные с цепями иммобилайзера:

Код ошибки	Расшифровка (P-коды или иммо)	Возможная причина
P1570	Ошибка связи с иммобилайзером	Обрыв K-Line, сбой ЭБУ
B3058	Нет ответа от ключа	Проблема антенны иммобилайзера, ключ
P1614	Неверный код иммобилайзера	Сбой синхронизации, неисправность ЭБУ

При ремонте выполняют:

1. Визуальный осмотр разъема и проводов на предмет повреждений.
2. Замер сопротивления/напряжения на критичных пинах.
3. Чистку контактов разъема и штекеров ЭБУ/иммобилайзера.
4. Проверку пайки проводов в колодке (частый дефект у основания).
5. Перепрошивку или переобучение иммобилайзера при исключении механических неисправностей.

Важно: Перед заменой ЭБУ или иммобилайзера убедитесь в целостности цепей между разъемом и блоками – до 70% "отказов" вызваны обрывом проводов или коррозией.

Ключевые провода для считывания ошибок подушек безопасности

Для диагностики подушек безопасности (SRS) в автомобилях ВАЗ через стандартный OBD-II разъем (16-pin) критически важны три основных провода. Они обеспечивают питание, заземление и передачу диагностических данных между сканером и блоком управления SRS. Без корректного подключения этих линий считывание кодов ошибок невозможно.

В современных моделях ВАЗ (после ~2005 г.) блок SRS использует протокол KWP2000, где данные передаются по K-Line. В старых автомобилях с 12-контактным разъемом "Евро-2" назначение контактов отличается, но принцип остается аналогичным: обязательны линии питания, массы и диагностической шины. Повреждение или окисление проводов – частая причина сбоев связи.

Распиновка OBD-II разъема для диагностики SRS

Контакт	Назначение	Функция для SRS
4	Заземление (GND)	Обеспечивает общую массу для блока управления
7	K-Line (ISO 9141-2)	Основная линия передачи диагностических данных
16	Питание +12V	Постоянное напряжение от АКБ (через предохранитель)

Важные нюансы:

• На контактах 4 и 16 должно быть стабильное напряжение: ±0.5V от нормы вызывает сбои.
• Контакт 7 (K-Line) чувствителен к обрывам и КЗ: сопротивление линии должно быть 0.8–1.5 кОм.
• В автомобилях с 12-пиновым разъемом (Lada Granta ранних выпусков):
  • Питание: контакт 9 (+12V)
  • Масса: контакт 5 (GND)
  • Данные: контакт 12 (K-Line)

При отсутствии связи со сканером проверьте целостность проводов мультиметром: сопротивление между контактом 7 разъема и пином 5 блока SRS должно быть ≤1 Ом, напряжение на 16 – 11.5–14V при включенном зажигании.

Необходимое оборудование для компьютерной диагностики

Для проведения корректной диагностики автомобилей ВАЗ через разъем OBD-II (K-Line) требуется базовый набор устройств, обеспечивающих считывание и интерпретацию данных ЭБУ. Минимальная конфигурация включает адаптер и ПО, но для углубленного анализа может потребоваться дополнительная аппаратура.

Современные сканеры поддерживают протоколы EOBD (европейский стандарт), что гарантирует совместимость с моделями ВАЗ, начиная с инжекторных версий Lada Kalina, Priora, Granta, Vesta и XRAY. Качество соединения напрямую влияет на точность расшифровки кодов ошибок.

Базовый комплект

• Диагностический адаптер:
  • Простые K-Line адаптеры (ELM327, VAG-COM KKL) с USB или Bluetooth
  • Мультимарочные сканеры (Scanmatic Pro, LAUNCH CReader)
• Программное обеспечение:
  • Специализированные программы: OpenDiag, VAG-COM (VCDS-Lite)
  • Мобильные приложения: Torque Pro, ELMScan для Android/iOS
• ПК/Ноутбук/Смартфон:
  • Минимальные требования: Windows XP+, Android 4.0+
  • Обязательный драйвер адаптера

Расширенные инструменты

Оборудование	Назначение	Примеры
Мотор-тестер	Анализ сигналов датчиков в реальном времени	Autoscope, DST-2M
Осциллограф	Диагностика электроцепей	USB-осциллографы Hantek
Программатор ЭБУ	Чтение/коррекция прошивок	Combiloader, ChipExplorer

Критические требования к ПО: Совместимость с протоколами ВАЗ (особенно для старых контроллеров Январь-5.1, Бош М7.9.7). Для новых моделей (Lada Vesta FL) обязательна поддержка CAN-шины. Отсутствие корректных драйверов – частая причина сбоев связи.

При выборе Bluetooth-адаптера предпочтительны модели с чипами OBDLink или ELM327 v2.1. Дешевые аналоги часто обрывают соединение при считывании параметров в движении. Для профессионального ремонта рекомендованы проводные решения из-за стабильности передачи данных.

Выбор адаптера ELM327 совместимого с ВАЗ

При выборе ELM327 для автомобилей ВАЗ критически важно учитывать совместимость с отечественными протоколами диагностики. Многие бюджетные китайские клоны работают только с протоколом OBD-II (Евро-3 и выше), игнорируя специфические протоколы LADA (K-Line, VPW). Это делает их бесполезными для машин до ~2006 года выпуска.

Убедитесь, что адаптер поддерживает работу с ПО, ориентированным на российский автопром (OpenDiag, VAG-COM, ChipTuningPRO). Проверьте совместимость конкретно с вашей моделью ВАЗ в описании устройства – некоторые адаптеры корректно работают только с контроллерами Bosch M7.9.7, Январь 7.2, BOSCH MP7.0, но не читают старые блоки BOSCH M1.5.4.

Ключевые критерии выбора

Версия прошивки:

• ELM327 v1.5 – Минимально рабочая версия для LADA (базовая поддержка K-Line)
• ELM327 v2.1 – Рекомендуемый вариант (стабильная работа с VPW и PWM)
• Избегайте версий v2.2+ и китайских "v3.0" – часто имеют проблемы с драйверами

Тип подключения:

1. Bluetooth – Удобно для Android-устройств, но может конфликтовать с Windows
2. Wi-Fi – Стабильнее работает с iOS и ноутбуками
3. USB – Максимально надежное соединение для перепрошивки ЭБУ

Параметр	Важно для ВАЗ	Риск при игнорировании
Скорость K-Line	10400 baud	Сбои связи с блоком управления
Напряжение логики	12V (не 3.3V!)	Ошибка "No connection"
Чипсет	ELM Electronics (оригинал)	Недокументированные ошибки

Проверка перед покупкой: Изучите отзывы именно по работе с LADA Granta/Kalina/Priora/Vesta. Тестируйте адаптер в течение гарантийного срока на возможность чтения параметров в реальном времени (обороты ДВС, температура ОЖ, УОЗ) – это индикатор корректной работы с K-Line.

Важно: Для машин с иммобилайзером (например, ВАЗ-2114 с АПС-6) выбирайте адаптеры с поддержкой низкоуровневых команд AT KW. Без этого невозможна адаптация ключей или чтение PIN-кода ЭБУ.

Специфика подключения адаптера к автомобилю

Подключение диагностического адаптера к разъёму ВАЗ требует соблюдения последовательности действий для предотвращения повреждения электронных компонентов. Перед началом процедуры убедитесь в совместимости адаптера с протоколами вашего автомобиля (обычно ISO 9141-2/K-Line для классических моделей ВАЗ) и отключите все потребители энергии.

Разъём OBD-II расположен в зоне доступности водителя: под панелью приборов слева от рулевой колонки, возле блока предохранителей или пепельницы. Очистите гнёзда от пыли и проверьте целостность фиксаторов перед подключением. Обязательно снимите клемму с аккумулятора при работе с пинами, не связанными со стандартной диагностикой.

Ключевые этапы и особенности подключения

1. Подготовка автомобиля:
   • Заглушите двигатель, выньте ключ из замка зажигания
   • Отключите зажигание и мощные электроприборы (магнитола, фары)
2. Физическое подключение:
   • Сориентируйте адаптер по ключу на разъёме (обычно выступ вверху)
   • Вставьте коннектор до щелчка без чрезмерного усилия
3. Активация системы:
   • Подключите питание адаптера (если требуется внешний источник)
   • Включите зажигание без запуска двигателя (для большинства сканеров)

Типичные проблемы при подключении и их решение:

Симптом	Возможная причина	Действия
Адаптер не определяется	Отсутствие питания на контакте 16, обрыв K-Line (контакт 7)	Проверить предохранитель F10 (15А), целостность проводов
Ошибка связи с ECU	Некорректный протокол, плохой контакт массы (пины 4/5)	Очистить контакты, выбрать ручной режим ISO в ПО
Сканер зависает	Короткое замыкание в разъёме, скачки напряжения	Проверить сопротивление между пином 16 и массой (>5 Ом)

Критические рекомендации: Не подключайте адаптер при работающем двигателе. Избегайте использования дешёвых китайских переходников с неправильной распиновкой. При диагностике инжекторных систем ВАЗ после 2004 года убедитесь в поддержке CAN-шины (контакты 6 и 14).

Последовательность запуска диагностического сканирования

Перед началом сканирования убедитесь в исправности бортовой сети автомобиля. Напряжение аккумулятора должно быть не ниже 12 Вольт, чтобы избежать сбоев в работе диагностического оборудования и электронных блоков управления. Заглушите двигатель и выньте ключ из замка зажигания.

Подготовьте совместимый диагностический адаптер (например, K-Line для старых ВАЗ или CAN-адаптер для моделей после ~2006 года) и установите необходимое программное обеспечение на ноутбук или смартфон. Проверьте целостность диагностического разъема – отсутствие загрязнений, окисления или механических повреждений контактов.

Пошаговый алгоритм подключения и сканирования

1. Локализация разъема OBD-II: Найдите 16-контактный диагностический разъем. На классических моделях ВАЗ (2107, 2105) он расположен под панелью приборов слева от руля. В современных (Granta, Vesta, Largus) – обычно ниже блока предохранителей, возле рычага КПП или под пепельницей.
2. Физическое подключение: Соедините адаптер с разъемом автомобиля до характерного щелчка. Убедитесь в плотной фиксации. Подключите другой конец адаптера к ПК/смартфону через USB, Bluetooth или Wi-Fi.
3. Настройка ПО: Запустите диагностическую программу (MotorData, OpenDiag, ELM327-совместимые приложения). Выберите тип подключения (COM-порт для USB, беспроводной канал) и протокол связи:
   • ISO 9141-2 (K-Line) – для авто до ~2004 г.в. (ВАЗ-2110, 2114)
   • ISO 15765-4 (CAN) – для Lada Granta/Kalina/Приора/XRAY после 2007 г.в.
4. Инициализация сканирования: Включите зажигание (без запуска двигателя). В ПО нажмите кнопку "Подключиться" или "Сканировать ЭБУ". Дождитесь установки связи – программа отобразит доступные модули (двигатель, АБС, подушки безопасности).
5. Чтение данных: Перейдите в раздел "Ошибки" или "DTC" (Diagnostic Trouble Codes). Запустите процедуру чтения кодов. Сохраните или распечатайте отчет перед очисткой ошибок.

Критические моменты: При отсутствии связи проверьте контакты разъема (особенно №16 – +12V, №4 – масса, №7 – K-Line). Не отключайте адаптер во время обмена данными – это может повредить ЭБУ. Для CAN-автомобилей сканирование возможно только при включенном зажигании.

Распространенные проблемы при подключении к диагностическому разъему

Отсутствие питания на разъеме – частая неисправность, возникающая из-за перегоревшего предохранителя (обычно F5-F7 в монтажном блоке), обрыва проводов или коррозии контактов. Без напряжения +12V на пине 16 диагностическое оборудование не сможет включиться и считать данные, что требует проверки цепи мультиметром.

Повреждение контактов внутри колодки OBD-II – результат неаккуратного подключения сканера или физического воздействия. Изогнутые, загрязненные или окисленные штырьки (особенно отвечающие за CAN-шину: пины 6 и 14) нарушают передачу сигнала, вызывая сбои связи с ЭБУ. Визуальный осмотр и очистка контактов спирстом часто устраняют проблему.

Типичные ошибки подключения

Некорректная работа диагностики часто связана со следующими факторами:

• Несовместимость адаптера – устаревшие K-Line сканеры не поддерживают современные модели с CAN-протоколом (начиная с Lada Granta).
• Обрыв CAN-линий – повреждение проводов между разъемом и ЭБУ (пины 6 и 14) приводит к ошибкам связи типа "Uxxxx".
• Паразитные помехи – наводки от некачественных "китайских" адаптеров или неисправных датчиков искажают сигнал.

Проблема	Симптом	Решение
Короткое замыкание в шине K-Line/CAN	Сканер зависает, загорается CHECK	Поочередное отключение блоков управления для поиска неисправного модуля
Неправильная распиновка кабеля	Ошибка "No link!" или сброс связи	Проверка соответствия распиновки адаптера и разъема ВАЗ (тип KWP2000)
Низкое напряжение АКБ	Сканер не инициализируется	Зарядка батареи или подключение зарядного устройства

Важно! Перед диагностикой всегда проверяйте целостность предохранителей и надежность "массы" (пин 4). При использовании переходников-разветвителей убедитесь, что они не создают помех CAN-шине – это частая причина сбоев чтения ошибок ЭСУД.

Диагностика проблем с питанием на контактах разъема

Отсутствие стабильного напряжения на ключевых контактах диагностического разъема (OBD-II, обычно тип 16-pin) ВАЗ приводит к невозможности подключения сканера, считывания кодов ошибок и корректной диагностики бортовых систем. Основные контакты для проверки питания: постоянный +12В (Аккумулятор, контакт 16), питание при включенном зажигании (IGN, контакт 4) и "масса" (GND, контакт 5). Нарушения в этих цепях часто вызваны обрывами проводов, коррозией, перегоревшими предохранителями или плохим контактом в колодках.

Для точной локализации неисправности потребуется мультиметр в режиме измерения постоянного напряжения (DCV 20V) и схема электропроводки конкретной модели ВАЗ. Замеры проводятся относительно надежной "массы" кузова (например, минус АКБ). Проверка выполняется в два этапа: сначала на отключенном разъеме (контроль целостности проводки), затем при включенном зажигании (анализ качества питания под нагрузкой).

Пошаговая процедура диагностики

1. Подготовка: Заглушить двигатель, вынуть ключ из замка зажигания. Визуально осмотреть разъем на наличие загрязнений, окислов, механических повреждений штырей.
2. Проверка "массы" (контакт 5):
   • Установить мультиметр в режим "прозвонки" или измерения сопротивления (Ω).
   • Одним щупом прикоснуться к контакту 5 диагностического разъема.
   • Вторым щупом – к минусовой клемме АКБ или неокрашенной металлической части кузова.
   • Исправная "масса": сопротивление близко к 0 Ом (менее 1 Ома). Высокое сопротивление указывает на плохой контакт или обрыв.
3. Проверка постоянного +12В (контакт 16):
   • Переключить мультиметр в режим DCV 20V.
   • Черный щуп подключить к надежной "массе" (минус АКБ).
   • Красный щуп подключить к контакту 16 разъема.
   • Напряжение должно соответствовать напряжению на клеммах АКБ (12.4-12.7В при выключенном зажигании). Падение ниже 11.5В – признак проблем (разряжена АКБ, плохой контакт, обрыв).
4. Проверка питания при включенном зажигании (IGN, контакт 4):
   • Включить зажигание (положение "ON", без запуска двигателя).
   • Черный щуп мультиметра (режим DCV 20V) – на "массу".
   • Красный щуп – на контакт 4 разъема.
   • Исправная цепь: напряжение ≥11.5В. Отсутствие напряжения или сильное проседание (более 1В относительно АКБ) указывает на неисправность.

Распространенные неисправности и их устранение

Симптом / Замер	Возможная причина	Метод ремонта
На контакте 16 нет +12В	Перегорел предохранитель (часто F1, F34 в монтажном блоке, зависит от модели) Обрыв провода от АКБ/блока предохранителей Коррозия в колодке разъема или монтажного блока	Проверить/заменить предохранитель по схеме "Прозвонить" проводку от разъема до источника питания Очистить контакты от окислов
На контакте 4 нет +12В при IGN ON	Перегорел предохранитель цепи зажигания (F3, F36 и др.) Неисправность замка зажигания или реле Обрыв в цепи от замка/реле до разъема	Проверить предохранители цепи IGN Диагностировать работу замка зажигания Восстановить целостность провода
Высокое сопротивление на "массе" (конт.5)	Плохая точка заземления (ослаб болт, коррозия) Обрыв провода "массы"	Найти и зачистить точку заземления кузова Проложить новый провод от разъема к кузову
Напряжение есть, но сканер не подключается	Сильное падение напряжения под нагрузкой Повреждены контакты CAN-шины (6, 14) или K-Line (7) Внутренняя неисправность ЭБУ	Проверить напряжение под нагрузкой (лампочка 21Вт) Осмотреть контакты 6, 7, 14 на предмет повреждений Диагностировать CAN-шину и ЭБУ

Важно! Перед ремонтом всегда отключайте минусовую клемму АКБ. При замене проводов используйте кабель с сечением не менее 0.75 мм². Если проблема сохраняется после восстановления питания, необходима углубленная диагностика CAN-шины и прошивки ЭБУ с помощью профессионального оборудования.

Чистка и восстановление окисленных контактов

Окисление контактов диагностического разъема ВАЗ – распространенная проблема, приводящая к нестабильной связи с диагностическим оборудованием, сбоям в чтении ошибок или полному отсутствию соединения. Процесс возникает из-за воздействия влаги, перепадов температур и естественного старения металлических поверхностей, особенно в разъемах старого образца (типа K-Line).

Отсутствие своевременной очистки усугубляет проблему: налет преобразуется в плотный диэлектрический слой, блокирующий передачу данных. Это затрудняет точную диагностику, маскирует реальные неисправности ЭБУ и может привести к некорректным показаниям сканера или ложным ошибкам, например, U0001 (обрыв CAN-шины) или P0600 (ошибка связи).

Методы чистки и восстановления

Инструменты и материалы:

• Контактная паста/аэрозоль для очистки электроразъемов (например, Kontakt U, Liqui Moly Kontakt Spray)
• Ватные палочки или микрощетки с мягким ворсом
• Ластик (для карандашей, белый или синий)
• Медицинский спирт (изопропиловый)
• Баллончик сжатого воздуха
• Наждачная бумага зернистостью 2000+ (только в крайних случаях)

Последовательность работ:

1. Отсоединение АКБ: Снимите минусовую клемму аккумулятора для исключения КЗ.
2. Физическая очистка:
   • Аккуратно протрите контакты разъема сухим ластиком, удаляя рыхлый налет.
   • Нанесите спирт на ватную палочку, обработайте каждый контакт без сильного нажима.
3. Химическая обработка:
   • Распылите очиститель на разъем (избегая попадания на пластик), подождите 1-2 минуты.
   • Повторно протрите палочкой с остатками средства.
4. Сушка: Продуйте разъем сжатым воздухом для удаления влаги и частиц.
5. Защита: Нанесите тонкий слой токопроводящей смазки (антикоррозийной пасты).

Метод	Применение	Риски
Ластик	Начальная стадия окисления, пыль	Деформация тонких контактов при чрезмерном усилии
Спирт + щетка	Умеренные загрязнения, следы влаги	Повреждение изоляции при использовании агрессивных составов
Спецаэрозоли	Сильное окисление, профилактика	Разбухание пластика при попадании дешевых растворителей

Критические предупреждения: Никогда не используйте абразивы (напильник, грубую наждачную бумагу) – это истончает контактный слой. Избегайте кислотных очистителей (уксус, лимонный сок) – они ускоряют коррозию. При сильной деформации штырьков (например, после неаккуратного подключения сканера) потребуется замена колодки разъема.

Проверка результата: После обработки подключите сканер – стабильное соединение и отсутствие ошибок связи (P1600, P1603, P1602) подтвердят успешность процедуры. Для профилактики повторяйте чистку каждые 2-3 года или при появлении симптомов неполадок связи.

Корректный алгоритм считывания ошибок ЭБУ ВАЗ

Перед началом диагностики убедитесь, что аккумуляторная батарея заряжена (напряжение не ниже 12В), зажигание выключено, а диагностический сканер или адаптер K-Line совместим с протоколами ЭБУ вашей модели ВАЗ. Проверьте целостность контактов в колодке OBD-II (расположена под панелью управления со стороны водителя, обычно ниже рулевой колонки) и отсутствие коррозии на пинах.

Подключите диагностическое оборудование к 16-контактному разъёму стандарта OBD-II. Включите зажигание (без запуска двигателя), дождитесь инициализации связи между сканером и ЭБУ. При использовании адаптера с ПО на ПК/смартфоне активируйте режим "Чтение ошибок" или аналогичный в программном обеспечении.

Пошаговая процедура считывания

1. Фиксация текущих данных: Запишите показания одометра и уровень топлива – это поможет идентифицировать актуальность ошибок при последующем анализе.
2. Сканирование памяти ЭБУ: Запустите функцию "Сканировать коды неисправностей" в меню ПО. Дождитесь полной загрузки данных (1-3 минуты).
3. Классификация ошибок: Разделите полученные коды на категории:
   • Активные (текущие) – помечены как "Pending" или "Confirmed"
   • Исторические – помечены как "Intermittent" или "Stored"
4. Расшифровка: Используйте встроенную базу описаний ПО или официальные справочники кодов ошибок ВАЗ (например, P0300 – пропуски воспламенения).

Интерпретация и дальнейшие действия

Тип ошибки	Действие
Активные ошибки	1. Расшифровать код 2. Провести углубленную диагностику связанной системы (проверка датчиков, проводки) 3. Выполнить ремонт
Исторические ошибки	1. Проанализировать частоту появления 2. Проверить контакты и соединения в цепи 3. Стереть ошибки и провести тест-драйв для повторной проверки

После устранения неисправностей сотрите ошибки из памяти ЭБУ через функцию "Clear DTC". Выполните пробную поездку (15-20 минут) с повторным сканированием для подтверждения отсутствия кодов. Если ошибки возвращаются – проведите детальную проверку цепи по электрической схеме.

Интерпретация формата кодов ошибок P0XXXX

Коды ошибок стандарта OBD-II формата P0XXXX являются универсальными для всех автомобилей, включая модели ВАЗ. Первый символ "P" указывает на Powertrain (силовую установку), охватывая двигатель, трансмиссию и связанные системы. Последующие четыре цифры детализируют конкретную неисправность, обеспечивая единый подход к диагностике.

Цифровой формат позволяет систематизировать ошибки по категориям и локализации проблемы. Расшифровка кода требует понимания значения каждой позиции в последовательности символов, что упрощает идентификацию неполадок без привязки к конкретной модели авто.

Структура кода P0XXXX

• P – Обозначение powertrain (двигатель, коробка передач, управление двигателем)
• 0 – Универсальный код (стандартизирован SAE/ISO для всех марок)
• X (1-я цифра) – Категория системы:
  • 1, 2 – Топливно-воздушная система
  • 3 – Система зажигания
  • 4 – Вспомогательные системы контроля выбросов
  • 5,6 – Скоростные режимы/холостой ход
  • 7,8,9 – Трансмиссия
• XXX (последние 3 цифры) – Уникальный идентификатор конкретной неисправности

Код	Категория	Примеры ошибок ВАЗ
P01XX	Топливная система	P0171 – бедная смесь
P03XX	Зажигание	P0301 – пропуски зажигания в 1 цилиндре
P04XX	Системы выбросов	P0420 – низкая эффективность катализатора
P05XX	Холостой ход	P0506 – низкие обороты холостого хода
P07XX	Трансмиссия	P0703 – неисправность тормозного выключателя

Примеры расшифровки: P0102 – Низкий уровень сигнала датчика массового расхода воздуха (категория 1 – воздух/топливо). P0300 – Множественные пропуски зажигания (категория 3 – зажигание). Для точной диагностики ВАЗ используйте сервисные мануалы, так как один код может указывать на разные компоненты в зависимости от модели двигателя.

При интерпретации учитывайте: постоянные ошибки (сохраняются после стирания) требуют немедленного ремонта. Временные (исчезающие) коды часто вызваны сбоями проводки или контактов. Проверяйте смежные системы – например, код P0171 может указывать как на утечку воздуха, так и на неисправность топливного насоса.

Типичные коды неисправностей двигателя: P0300, P0172

Код P0300 указывает на случайные или множественные пропуски воспламенения в цилиндрах. ЭБУ фиксирует нестабильность работы двигателя через датчики коленвала и распредвала. Ошибка P0172 диагностирует переобогащённую топливную смесь в первом блоке цилиндров (Bank 1), где соотношение воздух-топливо смещено в пользу бензина.

Игнорирование P0300 ведёт к ускоренному износу катализатора, повышенному расходу топлива и риску прогара клапанов. P0172 вызывает закоксовывание свечей, падение мощности, повышенный расход горючего и токсичность выхлопа. Обе ошибки требуют незамедлительной диагностики.

Расшифровка и методы устранения

Код	Основные причины	Диагностические действия	Ремонтные операции
P0300	Неисправные свечи зажигания или катушки Подсос воздуха во впускном тракте Низкое давление топлива Загрязнение форсунок Проблемы ДПКВ/ДПРВ	Проверка ошибок по цилиндрам (P0301-P0304) Тест компрессии в цилиндрах Осмотр высоковольтных проводов Анализ данных в реальном времени: пропуски, LTFT/STFT	Замена свечей и катушек Устранение подсоса воздуха Чистка форсунок ультразвуком Промывка дроссельной заслонки
P0172	Загрязнение ДМРВ или ДАД «Уставшие» кислородные датчики Залипание форсунок Повышенное давление в топливной рампе Забитый воздушный фильтр	Сравнение показаний ДМРВ с номиналом Анализ графика работы лямбда-зондов Замер давления топлива Проверка топливных коррекций (LTFT)	Очистка/замена ДМРВ Замена кислородных датчиков Регулировка давления топлива Прошивка ЭБУ при некорректных калибровках

Важно: При P0300 сначала исключите некачественное топливо. Для P0172 проверьте герметичность сливной магистрали адсорбера. На ВАЗ 2170-2190 частой причиной P0172 становится загрязнение ДМРВ, а P0300 – пробой катушек зажигания в районе 4-го цилиндра.

Распространенные ошибки топливной системы в ВАЗ

Диагностика топливной системы ВАЗ через OBD-II разъем выявляет типовые неисправности, влияющие на расход, динамику и стабильность работы двигателя. Эти ошибки часто связаны с датчиками, давлением топлива или загрязнением компонентов.

Коды P0171/P0172 сигнализируют о критичном дисбалансе топливовоздушной смеси, а P0300 указывает на пропуски воспламенения из-за недостаточной подачи горючего. Своевременная расшифровка сканером предотвращает серьезные поломки.

Типовые коды неисправностей и методы устранения

Код ошибки	Описание	Возможные причины	Рекомендуемый ремонт
P0171	Слишком бедная смесь	Загрязнение топливных форсунок Низкое давление в рампе Подсос воздуха через впускной коллектор	Проверить герметичность патрубков Замерить давление топлива Очистить или заменить форсунки
P0172	Слишком богатая смесь	Неисправность ДМРВ Залипание регулятора давления Загрязнение воздушного фильтра	Протестировать ДМРВ мультиметром Заменить топливный фильтр Проверить работу РДТ
P0230	Неисправность цепи бензонасоса	Обрыв проводки Окисление контактов реле Износ щеток электродвигателя	Диагностика реле и предохранителей Зачистка клемм массы Замена топливного модуля
P0300	Множественные пропуски зажигания	Забитый сетчатый фильтр насоса Завоздушивание топливной магистрали Низкая производительность форсунок	Промывка топливного бака Замена фильтра тонкой очистки Проверка герметичности топливопроводов

После устранения неисправностей обязательна процедура сброса ошибок через диагностический сканер и тестовая поездка для проверки работы системы. Игнорирование кодов P0171/P0172 приводит к перегреву катализатора и прогару клапанов.

Сбой датчиков: расшифровка ошибок кислородного датчика

Кислородный датчик (лямбда-зонд) контролирует содержание кислорода в выхлопных газах, передавая данные ЭБУ для коррекции топливно-воздушной смеси. Сбой датчика приводит к нарушению пропорций смеси, вызывая повышенный расход топлива, нестабильную работу двигателя, рост токсичности выхлопа и риск повреждения катализатора.

Ошибки лямбда-зонда фиксируются ЭБУ и выводятся через диагностический разъем ВАЗ (обычно расположенный под панелью приборов у рулевой колонки) в виде стандартизированных кодов. Для их считывания необходим совместимый сканер (например, K-Line адаптер с ПО типа OpenDiag, ELM327).

Расшифровка кодов ошибок кислородного датчика

Основные коды ошибок ВАЗ, связанные с лямбда-зондом (банк 1 – датчик до катализатора):

Код ошибки	Расшифровка	Возможные причины
P0130	Неисправность цепи датчика кислорода 1 (банк 1)	Обрыв/КЗ проводки, плохой контакт, неисправность датчика
P0131	Низкий уровень сигнала датчика кислорода 1 (банк 1)	Обрыв сигнального провода, "бедная" смесь, засорение датчика
P0132	Высокий уровень сигнала датчика кислорода 1 (банк 1)	КЗ сигнального провода на "+", "богатая" смесь, неисправность датчика
P0133	Медленный отклик датчика кислорода 1 (банк 1)	Загрязнение/старение датчика, негерметичность выхлопной системы
P0134	Отсутствие активности датчика кислорода 1 (банк 1)	Обрыв цепи нагревателя, потеря питания, неисправность датчика
P0141	Неисправность цепи нагревателя датчика кислорода 1 (банк 1)	Обрыв/КЗ цепи подогрева, реле, предохранитель, сам датчик

Ремонт: Начинайте с проверки целостности проводки, разъемов и контактов датчика. Измерьте сопротивление нагревателя (обычно 2-15 Ом) и напряжение на нем (12В при работающем двигателе). Проанализируйте график сигнала датчика сканером: исправный зонд должен быстро менять напряжение в диапазоне 0.1-0.9В. Если цепи в норме, а сигнал некорректен – датчик подлежит замене. Перед заменой убедитесь в отсутствии утечек воздуха во впуске и исправности системы зажигания.

Особенности ошибок трансмиссии в протоколе OBD-II

Ошибки трансмиссии в OBD-II относятся к категории кодов, начинающихся с буквы "Р" и цифр "07", "08" или "09" (например, P0700, P0730, P0899). Они указывают на неисправности в системах управления коробкой передач (АКПП, МКПП, вариатор), сцеплением, блоком мехатроника, датчиками скорости или гидравлическими компонентами. Особенность этих ошибок – их прямая связь с безопасностью движения и высоким риском повреждения дорогостоящих узлов при игнорировании.

Диагностика трансмиссионных ошибок сложнее моторных из-за необходимости анализа динамических параметров (давление масла, температура, скорость вращения валов) в реальном времени. Многие коды активируются только при выполнении специфических условий: определенная скорость, температура жидкости, положение селектора или нагрузка на двигатель. Это требует использования сканеров с функцией "живых данных" (live data) и тест-драйва.

Коды ошибок трансмиссии: расшифровка и примеры

Распространенные коды трансмиссии для ВАЗ и их интерпретация:

Код ошибки	Описание	Тип неисправности
P0700	Общая неисправность системы управления трансмиссией	Электрика, ПО блока управления
P0715	Неисправность датчика частоты вращения входного вала АКПП	Датчик, проводка, штекер
P0730	Неправильное передаточное число	Износ фрикционов, утечки масла, соленоиды
P0740	Неисправность муфты гидротрансформатора	Электромагнитный клапан, гидроблок, низкий уровень масла
P0841	Низкое давление в гидросистеме трансмиссии	Насос, засорение фильтра, утечки
P0899	Истек срок службы масла АКПП	Требуется замена жидкости и фильтра

Особенности диагностики и ремонта:

• Проверка уровня и состояния масла – обязательный первый шаг. Низкий уровень или загрязнение вызывают 40% ошибок.
• Анализ "замороженных" данных (Freeze Frame) – показывает условия (обороты, скорость, температура) при возникновении ошибки.
• Тестирование соленоидов – проверка сопротивления обмоток и работы под нагрузкой через сканер.
• Диагностика датчиков – датчики скорости входного/выходного валов (P0715-P0725) тестируются мультиметром и осциллографом.

Ремонт часто требует профессионального оборудования: от замены электроклапанов и чистки гидроблока до перепрошивки ЭБУ. Ошибки типа P0700 или P0899 могут быть "симптомом", а истинная причина – в механическом износе. Например, P0730 обычно указывает на проскальзывание фрикционов из-за низкого давления, вызванного изношенным насосом.

Удаление ложных ошибок из памяти блока управления

Ложные ошибки в памяти ЭБУ автомобилей ВАЗ часто возникают из-за кратковременных сбоев напряжения, нестабильных контактов в цепи или некорректных показаний датчиков при запуске/остановке двигателя. Они не указывают на реальную неисправность, но мешают точной диагностике и могут активировать индикатор Check Engine на приборной панели.

Для корректной работы системы самодиагностики такие ошибки необходимо удалять из памяти контроллера. Это выполняется после устранения возможных причин их появления (например, плохой контакт в разъёме датчика) или подтверждения их ложного характера путём анализа параметров в реальном времени.

Процедура удаления ошибок через диагностический разъем

Подключите диагностический адаптер (например, K-Line, ELM327) к колодке OBD-II в салоне автомобиля (расположена под панелью приборов со стороны водителя, обычно возле блока предохранителей). Запустите специализированное ПО на ПК или смартфоне (OpenDiag, ELMScan, Torque Pro).

1. Установите связь с ЭБУ: Включите зажигание (двигатель не запускайте). Выберите в программе модель авто и тип контроллера (например, Январь 7.2, Bosch M7.9.7).
2. Считайте коды ошибок: Перейдите в раздел "Ошибки" или "DTC" (Diagnostic Trouble Codes). Проанализируйте список, используя базы расшифровок.
3. Удалите ложные записи: Нажмите кнопку "Стереть ошибки", "Clear DTC" или аналогичную. Дождитесь подтверждения операции (обычно 5-10 секунд).

Важно: После очистки запустите двигатель и дайте ему поработать 3-5 минут на холостом ходу. Проверьте, не вернулись ли ошибки. Если коды появляются повторно – диагностируйте реальную неисправность.

Альтернативные методы сброса

• Отсоединение АКБ: Снимите минусовую клемму с аккумулятора на 10-15 минут. Эффективно для старых моделей ВАЗ (до 2000-х гг.), но сбрасывает также настройки магнитолы и часов.
• Снятие предохранителя ЭБУ: Извлеките предохранитель контроллера (обычно F1-F3 в монтажном блоке) на 30 секунд. Менее надежно, чем диагностический сканер.

Тип ошибки	Пример кода	Рекомендуемое действие
Постоянная (реальная неисправность)	P0300 (пропуски зажигания)	Диагностика и ремонт перед удалением
Ложная/спорадическая	P0562 (низкое напряжение сети)	Проверка АКБ/генератора → удаление

Предупреждение: Не удаляйте ошибки, не убедившись в их ложности. Это может привести к игнорированию критических неисправностей двигателя, топливной системы или катализатора.

Анализ параметров работы двигателя в реальном времени

Подключение диагностического сканера к разъёму ВАЗ (обычно K-Line или CAN-шина) позволяет считывать текущие параметры работы двигателя через ЭБУ. Это включает мониторинг показаний датчиков, состояние исполнительных механизмов и расчётные величины в режиме реального времени. Данные обновляются с частотой 5-20 раз в секунду, что даёт точную картину поведения силового агрегата под нагрузкой.

Ключевые параметры группируются по функциональным блокам: топливная система (давление, длительность впрыска), зажигание (угол опережения, пропуски воспламенения), система подачи воздуха (расход, положение РХХ), температура (ОЖ, масла, впускного коллектора) и экологические показатели (коррекция смеси, работа лямбда-зондов). Анализ взаимосвязи этих значений выявляет скрытые неисправности, не фиксируемые как ошибки.

Интерпретация критических параметров

При диагностике обращайте внимание на отклонения:

• Коррекция топливоподачи (LTFT/STFT): устойчивые значения >±10% указывают на негерметичность впуска или неисправность ДМРВ.
• Напряжение лямбда-зонда: "зависание" в диапазоне 0.1-0.3В или 0.7-0.9В сигнализирует о старении датчика.
• Угол опережения зажигания: резкие колебания при стабильной нагрузке – признак детонации из-за низкого октанового числа топлива.

Таблица типовых значений для прогретого двигателя ВАЗ 2114 (1.5L):

Параметр	Норма	Единицы
Обороты ХХ	800±50	об/мин
ДПДЗ	0-2%	% открытия
УОЗ на ХХ	6-12	град. до ВМТ
Коррекция STFT	-5…+5	%
Датчик массового расхода воздуха	8-10	кг/час

Для эффективного анализа:

1. Проверяйте параметры на разных режимах: ХХ, 2000 об/мин, под нагрузкой.
2. Сравнивайте показания взаимосвязанных датчиков (например, ДПДЗ и фактическое положение дросселя).
3. Фиксируйте данные при имитации условий возникновения проблемы (например, провал при разгоне).

Важно: используйте специализированное ПО (ELM327-compatible софт, DST-14M) для корректной интерпретации. Расшифровка значений без учёта калибровок конкретного ЭБУ может привести к ошибочным выводам.

Диагностика топливоподачи по показателям форсунок

Анализ работы форсунок – ключевой этап диагностики топливной системы, позволяющий выявить отклонения в подаче топлива. Нестабильные параметры впрыска напрямую влияют на расход горючего, динамику двигателя и токсичность выхлопа. Диагностика проводится через колодку OBD-II (EOBD) с использованием сканеров или мотор-тестеров, фиксирующих электрические и временные характеристики форсунок.

Основные проверяемые параметры включают время открытия форсунки, сопротивление обмотки, форму управляющего сигнала и баланс производительности между цилиндрами. Отклонения от нормы свидетельствуют о механических или электрических неисправностях. Например, увеличенное время впрыска при сохранении мощности указывает на засорение, а неравномерность показателей между цилиндрами – на износ или закоксовывание.

Ключевые этапы диагностики

1. Измерение сопротивления обмотки мультиметром (норма: 11-15 Ом для низкоимпедансных, 12-17 Ом для высокоимпедансных). Отклонения указывают на:
   • Обрыв цепи (>30 Ом)
   • Короткое замыкание (<5 Ом)
2. Анализ времени впрыска через диагностический сканер:

   Показатель	Норма (хол. ход)	Отклонение
   Базовое время	2.0-3.5 мс	>4.5 мс – засорение
   Корректировки по цилиндрам	±0.2 мс	>0.4 мс – дисбаланс

3. Осциллографирование сигнала для выявления:
   • Просадки напряжения при открытии (должна быть резкая)
   • Наличия "пиков" при закрытии (индуктивный выброс)

Типовые коды ошибок при неисправностях форсунок: P0201-P0204 (обрыв цепи), P0261-P0264 (короткое замыкание), P0172 (переобогащение из-за "залипания"). Подтверждают диагноз проверкой давления в топливной рампе и визуальным осмотром распыла на стенде.

Рекомендации по ремонту: Засоренные форсунки очищаются ультразвуком или спецжидкостями. При износе иглы, нарушении герметичности или необратимом изменении сопротивления требуется замена комплектом. Обязательна замена уплотнительных колец и фильтров тонкой очистки топлива.

Проверка корректности работы датчика положения коленвала

Датчик положения коленчатого вала (ДПКВ) генерирует сигналы, по которым ЭБУ определяет момент и положение коленвала для синхронизации впрыска топлива и зажигания. Нарушение его работы вызывает серьезные неполадки: двигатель глохнет, не запускается, наблюдаются пропуски зажигания или плавающие обороты.

Перед проверкой снимите датчик с двигателя, очистите его корпус и магнитный наконечник от металлической стружки или грязи. Визуально осмотрите на предмет механических повреждений корпуса, контактов разъема или обрывов проводки.

Методы диагностики ДПКВ

Измерение сопротивления обмотки:

• Переведите мультиметр в режим омметра (диапазон ~2 кОм).
• Подсоедините щупы к контактам датчика (игнорируя полярность).
• Исправный датчик ВАЗ показывает сопротивление 550-750 Ом (зависит от модели).
• Отклонение от нормы (обрыв или КЗ) требует замены.

Проверка индуктивности и изоляции:

1. Индуктивность: используйте LC-метр. Значение должно находиться в пределах 200-400 мГн.
2. Сопротивление изоляции: измерьте мегомметром между контактом датчика и корпусом. Показатель > 20 МОм – норма.

Контроль выходного сигнала осциллографом:

• Установите датчик рядом с зубьям шкива коленвала.
• Проворачивайте двигатель стартером.
• Анализируйте осциллограмму: сигнал должен быть стабильным, синусоидальным, без "провалов".
• Размах напряжения обычно 0.3-1 В для исправного датчика при прокрутке.

Проверка цепей подключения:

Контакт ДПКВ	Цвет провода	Проверка на разъеме ЭБУ
1	Серый	Должен звониться с контактом 49 ЭБУ (сигнальный)
2	Черно-белый	Должен звониться с контактом 15a ЭБУ (экранирующая оплетка)

Коды ошибок, связанные с ДПКВ:

• P0335 – Неисправность цепи датчика положения коленвала.
• P0336 – Недопустимый сигнал/диапазон ДПКВ.

Важно: При установке нового датчика соблюдайте воздушный зазор 0.5-1.5 мм между наконечником и зубьями шкива коленвала (регулируется прокладками). После замены или ремонта проводов обязательно сотрите ошибки из памяти ЭБУ.

Тестирование датчиков расхода воздуха и температуры

Проверка ДМРВ (датчика массового расхода воздуха) начинается с визуального осмотра состояния гофры воздуховода и контактов разъема. При включенном зажигании измеряют напряжение между сигнальным проводом (обычно желтый) и массой двигателя. Исправный датчик показывает 0.99-1.02В для новых моделей, 1.03-1.04В – допустимый износ, значения выше 1.05В указывают на необходимость замены.

Для диагностики ДТВВ (датчика температуры впускного воздуха) отсоединяют фишку и измеряют сопротивление между контактами датчика при разных температурах. При +20°С сопротивление должно составлять 2.3-3.0 кОм, при +80°С – 290-380 Ом. Несоответствие номиналам или обрыв в цепи свидетельствуют о неисправности.

Методы диагностики и интерпретация ошибок

При сканировании через OBD-II разъем обращают внимание на коды:

• P0100 – обрыв цепи ДМРВ
• P0112/P0113 – низкий/высокий сигнал ДТВВ
• P0102 – низкий уровень сигнала ДМРВ

Динамическое тестирование проводят при работающем двигателе:

1. Прогреть мотор до 80°С
2. Зафиксировать показания ДМРВ на холостом ходу (норма: 8-12 кг/час)
3. Резко нажать педаль газа – значение должно кратковременно вырасти до 250-300 кг/час

Параметр ДТВВ	Исправные значения
Напряжение (холодный двигатель)	3.1-3.9В
Напряжение (прогретый)	0.3-1.0В
Сопротивление (-10°С)	8.0-11.5 кОм

Важно! Ложные показания ДМРВ провоцируют перерасход топлива и плавающие обороты, а неверные данные ДТВВ нарушают формирование топливной смеси. После замены датчиков обязательно сбрасывайте адаптации ЭБУ через диагностическое оборудование.

Порядок шагов при ремонте цепи ошибки P0563

Ошибка P0563 указывает на неисправность в цепи напряжения бортовой сети автомобиля. Нарушение параметров питания ЭБУ требует немедленной диагностики для предотвращения сбоев в работе двигателя и электронных систем.

Ремонт направлен на выявление и устранение причин нестабильного напряжения: проверка АКБ, генератора, проводки, контактов и цепей заземления. Системный подход исключает риски повторного возникновения неисправности.

1. Проверка напряжения АКБ
   • Измерьте напряжение на клеммах аккумулятора при выключенном двигателе (норма: 12.4-12.7 В)
   • Запустите двигатель, измерьте напряжение при 2000 об/мин (норма: 13.5-14.8 В)
2. Диагностика генератора
   • Проверьте натяжение и целостность ремня генератора
   • Протестируйте диодный мост и регулятор напряжения
   • Исключите пробои обмоток на корпус
3. Осмотр проводки и контактов
   • Визуально проверьте целостность проводов между генератором, АКБ и ЭБУ
   • Зачистите окисленные клеммы аккумулятора и массовые провода
   • Прозвоните цепи питания ЭБУ на обрыв и КЗ
4. Контроль качества заземления
   • Проверьте контакты массовых проводов кузова и двигателя
   • Измерьте сопротивление между "минусом" АКБ и корпусом ЭБУ (макс. 0.5 Ом)
5. Диагностика ЭБУ
   • Измерьте напряжение на пине питания блока управления при работающем двигателе
   • Сравните показания с напряжением на клеммах АКБ (допустимое расхождение: ±0.3 В)
6. Анализ и устранение неисправности
   • Замените поврежденные провода, предохранители или реле
   • Восстановите корродированные контакты
   • При выявлении дефектов генератора или АКБ выполните их замену
7. Проверка результата
   • Сбросите ошибку сканером OBD-II
   • Проведите тестовую поездку для подтверждения отсутствия рецидива
   • Повторно считайте параметры напряжения в реальном времени

Ремонт направляющих проводов и контактов разъема

Повреждение проводки или окисление контактов диагностического разъема ВАЗ приводит к сбоям связи с ЭБУ, некорректному чтению ошибок и невозможности программирования блоков. Типичные признаки включают нестабильную работу сканера, пропадание питания на колодке или физические дефекты: переломы кабелей, коррозию штекеров, разболтанность фиксаторов. Визуальный осмотр выявляет перетертую изоляцию, трещины в местах перегибов проводов, загрязнение или деформацию контактных площадок.

Для восстановления работоспособности требуется последовательная проверка целостности цепи от разъема до ЭБУ с использованием мультиметра. Особое внимание уделяется участкам возле колодки, где провода наиболее уязвимы к перетиранию о кузовные элементы. При обнаружении обрыва или короткого замыкания поврежденный сегмент заменяют, соблюдая цветовую маркировку и сечение оригинальных проводов. Окисленные контакты зачищаются спиртовым раствором и мелкой наждачной бумагой (без абразивной пыли).

Ключевые этапы ремонта

1. Демонтаж разъема: Отсоедините колодку от гнезда, снимите защитный кожух (при наличии), аккуратно поддев фиксаторы отверткой.
2. Диагностика проводки:
   • Прозвоните каждый провод (пин 4 – масса, пин 16 – +12V при включенном зажигании)
   • Проверьте сопротивление изоляции между соседними контактами (минимум 1 МОм)
3. Восстановление контактов:
   • Зачистите окисленные штыри/гнезда ластиком или ватной палочкой со спиртом
   • Подогните разболтавшиеся клеммы тонкой отверткой для плотного прилегания
   • Нанесите токопроводящую смазку (например, Molykote 44)
4. Ремонт проводов:
   • Вырежьте поврежденный участок, заменив его проводом аналогичного сечения
   • Соедините методом пайки с последующей термоусадкой (НЕ используйте "скрутки")
   • Проложите кабель через гофру, избегая натяжения и контакта с подвижными деталями
5. Контрольная сборка и проверка:
   • Зафиксируйте разъем в штатном месте, убедитесь в надежности замка
   • Подключите сканер, проверьте стабильность связи и отсутствие ошибок типа Uxxxx (проблемы CAN-шины)

Замена поврежденного диагностического порта на ВАЗ

Повреждение диагностического разъема (OBD-II, обычно типа K-Line или CAN на современных моделях) на автомобилях ВАЗ лишает возможности оперативно считывать ошибки ЭБУ, проводить адаптацию узлов и корректировать параметры работы двигателя. Частыми причинами неисправности становятся механические поломки контактов или корпуса колодки, окисление пинов, обрыв проводки или короткое замыкание из-за некорректного подключения стороннего оборудования.

Замена порта – единственный надежный способ восстановить работоспособность диагностики при физических дефектах. Процедура требует аккуратности, понимания схемы подключения и базовых навыков электромонтажа. Неправильная установка может привести к сбоям в работе бортовой электроники или повреждению диагностического сканера.

Порядок замены диагностического разъема

Перед началом работ обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и сбоев ЭБУ.

1. Определение места установки и типа разъема:
   • На классических моделях (ВАЗ 2107, 2109) порт чаще расположен в моторном отсеке рядом с ЭБУ (левая сторона щитка салона).
   • На LADA Granta, Kalina, Vesta, XRAY разъем находится в районе рулевой колонки (под пластиковой заглушкой или панелью "бардачка" водителя).
   • Уточните тип колодки (16-pin OBD-II, формата A или C) и распиновку для вашей модели в технической документации.
2. Демонтаж поврежденного порта:
   • Снимите декоративные накладки/обшивку для доступа к разъему.
   • Отсоедините колодку от крепежного кронштейна (часто на защелках или винтах).
   • Аккуратно отсоедините проводку от тыльной стороны разъема, запомнив или сфотографировав расположение проводов по пинам. При наличии фиксатора – отожмите его.
3. Подготовка нового разъема:
   • Приобретите оригинальный или совместимый порт (артикулы типа 11180-3843010-00 для Vesta, 21900-3843010-00 для Granta).
   • Сравните распиновку старого и нового разъемов. При необходимости переложите провода в соответствии со схемой.
4. Монтаж и подключение:
   • Подключите провода к новому разъему, используя специальный съемник для клемм или тонкую отвертку. Убедитесь в надежной фиксации каждого контакта.
   • Закрепите колодку на штатном месте, соберите снятые панели.
5. Проверка работоспособности:
   • Подключите АКБ, включите зажигание.
   • Подсоедините диагностический сканер или адаптер ELM327. Убедитесь, что устройство определяется, успешно считывает ошибки (коды Pxxxx, Uxxxx) и данные в реальном времени (обороты, температура, напряжение).

Критические моменты при замене:

Параметр	Требование	Риск при нарушении
Распиновка	Строгое соответствие заводской схеме	Повреждение ЭБУ, сканера, отсутствие связи
Качество соединений	Пайка или обжим с изоляцией	Перебои диагностики, окисление
Целостность проводов	Проверка мультиметром на обрыв/КЗ	Ложные ошибки, нестабильная работа

Если после замены сканер не подключается к ЭБУ, проверьте цепь питания пина №16 (обычно +12V при включенном зажигании) и "массу" (пин №4, №5). Отсутствие сигналов на K-Line (пин №7) или CAN-шине (пины №6, №14) указывает на проблемы в проводке или контроллере. Для сложных случаев потребуется электросхема автомобиля и консультация автоэлектрика.

Диагностика и ремонт обрыва шины K-Line блока управления

Обрыв шины K-Line блокирует коммуникацию между диагностическим оборудованием и электронным блоком управления (ЭБУ), делая невозможным считывание ошибок и параметров в реальном времени. Основной симптом – отсутствие связи сканера с ЭБУ при исправном питании диагностического разъема и корректной работе оборудования. Дополнительно могут наблюдаться хаотичные включения индикатора Check Engine без сохранения кодов в памяти.

Проблема часто вызвана механическим повреждением провода (перетирание, обрыв в гофре), окислением контактов в разъемах ЭБУ или колодке OBD-II, а также коротким замыканием шины на массу или питание. Неисправность критична для систем, где K-Line используется для передачи данных (например, ЭБУ двигателя Январь/BOSCH).

Поиск и устранение неисправности

Этапы диагностики:

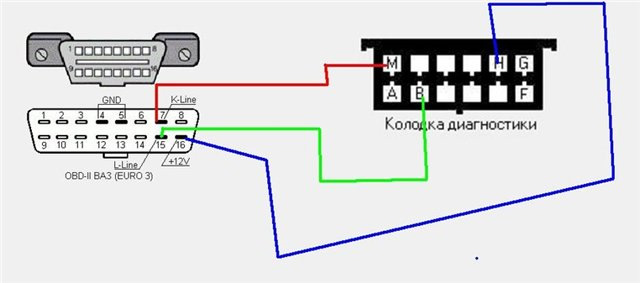

1. Отключите АКБ и снимите защитный кожух ЭБУ. Найдите контакт М диагностической колодки (распиновка зависит от модели):
   • OBD-II (16-pin): контакт 7 (K-Line для ЭБУ двигателя)
   • Колодка Евро-2 (12-pin): контакт 9
2. Прозвоните мультиметром цепь между контактом М разъема и соответствующим выводом ЭБУ:
   • Стандартный вывод K-Line на ЭБУ: контакт 71 (для BOSCH M7.9.7), 55 (Январь 7.2)
3. Проверьте сопротивление на линии:
   • Норма: 0-2 Ом между разъемом и ЭБУ
   • Обрыв: бесконечное сопротивление
   • КЗ на массу: сопротивление близко к 0 Ом при проверке провод–кузов
4. Осмотрите трассу провода от ЭБУ до салона (зону возле гофры рулевой колонки, крепления кузова).

Ремонт:

• При обрыве: замените поврежденный участок проводом аналогичного сечения (0.35–0.5 мм²), избегая скруток. Используйте термоусадку.
• При окислении контактов: очистите разъемы ЭБУ и OBD-II контактной пастой (например, Kontakt UHCS).
• При КЗ на массу: изолируйте поврежденный участок или проложите новый провод.

Код ошибки	Расшифровка	Связь с K-Line
0500	Нет связи со спидометром	K-Line используется для передачи данных о скорости
0560	Нарушение питания ЭБУ	Косвенно: обрыв может сопровождаться перебоями напряжения
0800	Обрыв CAN-шины	Ошибка при совместном использовании K-Line и CAN

После ремонта подключите АКБ и проверьте связь сканера с ЭБУ. Если ошибки сохраняются, диагностируйте целостность CAN-шины (контакты 6 и 14 OBD-II), так как системы ВАЗ часто используют дублирование протоколов. Убедитесь в отсутствии повреждений смежных цепей (например, питания диагностического разъема – контакт 16 (+12V) и 4–5 (масса)).

Сброс адаптаций после замены датчиков или компонентов

При замене критичных датчиков (ДМРВ, ДПДЗ, ДК, лямбда-зондов) или исполнительных механизмов (дроссельная заслонка, форсунки) блок управления двигателем (ЭБУ) сохраняет прежние адаптационные параметры, рассчитанные под изношенные компоненты. Это приводит к некорректной работе мотора: плавают обороты, увеличивается расход топлива, возникают провалы при разгоне.

Сброс адаптаций принудительно обнуляет накопленные поправки и позволяет ЭБУ заново "обучиться" под новые запчасти. Процедура выполняется через диагностический разъем OBD-II с помощью сканера или специализированного ПО (например, OpenDiag, ELM327 с адаптерами).

Порядок сброса адаптаций

1. Подключите сканер к диагностическому разъему ВАЗ (расположен под панелью приборов со стороны водителя).
2. Запустите двигатель и прогрейте его до рабочей температуры (80-90°C).
3. Отключите все энергопотребители (фары, кондиционер, обогревы).
4. Через меню сканера перейдите в раздел:
   • ЭБУ двигателя → Адаптации → Сброс адаптаций (или аналогичный пункт).
5. Подтвердите операцию и дождитесь сообщения об успешном выполнении.
6. Дайте двигателю поработать на холостом ходу 5-10 минут (ЭБУ начнет переобучение).
7. Протестируйте авто: совершите поездку с плавными разгонами и торможениями.

Компонент	Обязательность сброса	Примечания
Дроссельная заслонка	Обязательно	Без сброса возможны высокие холостые обороты
ДМРВ (датчик массового расхода воздуха)	Обязательно	Требуется калибровка "нуля"
Лямбда-зонд	Рекомендуется	Ускоряет адаптацию топливных коррекций
Форсунки	Рекомендуется	Сброс корректировок производительности

Важно: На некоторых моделях ВАЗ (например, с ЭБУ Bosch M7.9.7) сброс адаптаций может потребовать дополнительной процедуры "Обучения ДПДЗ" или "Адаптации холостого хода". Если ошибки (например, P0505, P0120) сохраняются после сброса, проверьте качество установки компонента и целостность проводки.

Калибровка дроссельной заслонки через диагностический разъем

Калибровка дроссельной заслонки (ДЗ) – обязательная процедура после замены узла, снятия/установки дроссельного узла, сбоя адаптаций или глубокой разрядки АКБ. Она позволяет электронному блоку управления (ЭБУ) двигателя запомнить корректные положения "закрыто" и "открыто" заслонки, а также параметры датчика положения дроссельной заслонки (ДПДЗ).

Невыполнение калибровки приводит к нестабильной работе двигателя: плавающим оборотам холостого хода, провалам при нажатии педали газа, повышенному расходу топлива, самопроизвольной остановке мотора и сохранению в памяти ЭБУ ошибок, связанных с ДПДЗ или регулятором холостого хода (РХХ).

Процедура калибровки

Для проведения операции необходим диагностический адаптер (например, K-Line, ELM327), совместимый ПО (OpenDiag, DDT4All, ELMScan) и подключение к диагностическому разъему OBD-II (расположен, как правило, под панелью приборов слева от рулевой колонки).

1. Подготовка:
   • Прогреть двигатель до рабочей температуры (80-90°C).
   • Заглушить мотор, выключить зажигание на 10 секунд.
   • Убедиться в отсутствии механических повреждений троса газа (если есть), люфтов в приводе ДЗ.
2. Запуск ПО и подключение:
   • Подключить адаптер к разъему OBD-II и компьютеру/смартфону.
   • Запустить ПО, установить связь с ЭБУ двигателя (часто требуется выбор протокола "ВАЗ" или "LADA").
3. Выбор функции:
   • В меню ПО найти раздел "Адаптации", "Сервисные функции", "Электронная педаль газа/Дроссель".
   • Выбрать пункт "Обучение/Калибровка дроссельной заслонки", "Адаптация РХХ" или аналогичный.
4. Выполнение калибровки:
   • Строго следовать инструкциям ПО на экране (обычно: включить зажигание без запуска двигателя, дождаться завершения цикла самодиагностики приборов).
   • Активировать процедуру в ПО. Система автоматически подаст команды на ЭБУ.
   • В процессе слышны щелчки и движение заслонки (полное открытие/закрытие). Запрещено прикасаться к педали газа!
   • Дождаться сообщения "Адаптация успешно завершена" или "Ошибок нет".
5. Проверка:
   • Запустить двигатель, проверить устойчивость холостых оборотов (~800±50 об/мин).
   • Плавно нажать и отпустить педаль газа, убедиться в отсутствии провалов.
   • Считать ошибки из памяти ЭБУ повторно (должны отсутствовать коды P0121, P0222, P2135, P1514 и др., связанные с ДЗ/ДПДЗ).

Критические ошибки при калибровке и их причины:

Сообщение ПО/Код ошибки	Возможная причина
"Адаптация не выполнена", "Ошибка"	Непрогретый двигатель, низкое напряжение АКБ, неисправность ДПДЗ, РХХ, обрыв в цепи ДЗ, заклинивание заслонки.
P2135 (Несоответствие сигналов ДПДЗ)	Неисправен ДПДЗ, повреждение проводки к нему, внутренняя ошибка ЭБУ.
P1514 (Ошибка адаптации ДЗ)	Механическое заедание заслонки, грязь в дроссельном узле, неисправность привода ДЗ.
P1564 (Ошибка регулятора холостого хода)	Загрязнение канала РХХ, неисправность шагового двигателя РХХ, нарушение герметичности впуска.

При повторяющихся неудачах калибровки необходима проверка:

• Чистка дроссельного узла и канала РХХ от нагара.
• Диагностика ДПДЗ (сопротивление, плавность изменения сигнала).
• Контроль напряжения питания ДПДЗ и цепей управления (~5В).
• Проверка герметичности впускного тракта.

В сложных случаях требуется замена датчика, дроссельного узла или диагностика ЭБУ.

Бюджетные решения для чтения кодов без сканера

На автомобилях ВАЗ классических моделей (до ~2006 г.) с разъёмом Евро-2 (12-pin) применяется ручной метод считывания ошибок через лампу "Check Engine". Для активации диагностического режима требуется перемычка между контактами разъёма: замкните вывод "GND" (масса, обычно контакт 5 или 9) и "L-line" (диагностическая линия, чаще контакт 12) при включённом зажигании. Лампочка начнёт мигать кодами ошибок.

Для машин с OBD-II (16-pin, после 2006 г.) аналогичный метод возможен через контакты 4 (масса) и 13 (K-line), но поддерживается не всеми блоками управления. В качестве альтернативы используйте самодельный светодиодный индикатор – подключите светодиод с резистором 1кОм между указанными контактами для визуализации импульсов.

Расшифровка кодов и практическое применение

Мигание лампы/светодиода интерпретируется по схеме:

• Длинные импульсы (0.6 сек) – десятки кода
• Короткие импульсы (0.3 сек) – единицы кода
• Пауза 2 сек между цифрами, 4 сек – между кодами
• Код "12" (1 длинный + 2 коротких) – начало диагностической сессии
• Код "00" – отсутствие ошибок

Пример расшифровки:

Мигание	Код	Тип ошибки
1 длинный, 3 коротких	13	Обрыв ДКР (датчика кислорода)
2 длинных, 4 коротких	24	Неисправность ДС (датчика скорости)
4 длинных, 3 коротких	43	Проблемы с детонацией

Важно: После устранения неисправности:

1. Считайте коды повторно
2. Сбросите ошибки – снимите "-" клемму АКБ на 10 минут
3. Проверьте отсутствие кодов через 3-5 циклов запуска двигателя

Закорачивание контактов для запуска экстренной диагностики

Для экстренной диагностики электронных блоков управления (ЭБУ) на автомобилях ВАЗ без использования сканера применяется метод замыкания контактов диагностического разъема. Этот способ позволяет считать коды неисправностей через мигание контрольной лампы "Check Engine" на приборной панели.

Процедура активирует аварийный режим самодиагностики ЭБУ, встроенный производителем. Она особенно полезна при отсутствии диагностического оборудования, но требует строгого соблюдения последовательности действий для корректного считывания информации.

Порядок выполнения замыкания

Необходимые контакты для замыкания:

• Контакт A (Масса, GND) – обычно черный провод
• Контакт B (L-line, диагностическая линия) – часто зеленый или желтый провод

Последовательность действий:

1. Включите зажигание (без запуска двигателя)
2. Специальным джампером (проводом с оголенными концами) замкните контакты A и B разъема OBD-II
3. Наблюдайте за лампой "Check Engine" – при успешной активации она начнет мигать
4. Считайте комбинации длинных и коротких вспышек после финального длинного сигнала
5. После завершения диагностики выключите зажигание и снимите перемычку

Интерпретация сигналов и особенности

Тип сигнала	Значение	Пример
Длинная вспышка	Десятки кода ошибки	2 длинных = код 20
Короткая вспышка	Единицы кода ошибки	3 коротких = код 3
Пауза 2 секунды	Разделитель между кодами	Между ошибками 12 и 44

Важные нюансы:

• На автомобилях до 2006 года выпуска (с контроллером Январь-5/7, BOSH M7.9.7) метод работает стабильно
• На моделях с CAN-шиной (после 2006 г.) процедура может не сработать – требуется сканер
• Не оставляйте перемычку замкнутой дольше 5 минут – возможны сбои в работе ЭБУ
• Код "00" (одна длинная вспышка) означает отсутствие сохраненных ошибок

После расшифровки кодов ошибок (например: 12 – Нет сигнала ДПКВ, 44 – Бедная смесь) выполните проверку соответствующих датчиков и цепей. Устраните неисправности и обязательно сбросите ошибки отключением АКБ на 10-15 минут или через диагностический разъем.

Техника безопасности при работе с электроникой автомобиля

Перед любыми манипуляциями с диагностическим разъемом или электронными компонентами ВАЗ обязательно отсоедините отрицательную клемму аккумуляторной батареи. Это исключит риск короткого замыкания, случайной активации систем (например, подушек безопасности SRS) и повреждения электронных блоков управления (ЭБУ) статическим электричеством. Даже при диагностике двигателя через OBD-II разъем без физического вмешательства в проводку отключение АКБ является стандартной мерой предосторожности.

Используйте только исправный инструмент с изолированными рукоятками (щупы, отвертки, мультиметр). Убедитесь, что одежда не имеет свисающих элементов (ремни, шарфы), которые могут зацепиться за узлы автомобиля, а руки сухие. Избегайте работы в условиях повышенной влажности или рядом с легковоспламеняющимися материалами. Помните, что некоторые системы (зажигание, топливный насос) остаются под напряжением кратковременно даже после снятия клеммы АКБ.

Ключевые правила и процедуры

• Защита ЭБУ:
  • Не отсоединяйте разъемы контроллеров при включенном зажигании или работающем двигателе.
  • Избегайте подачи напряжения от внешних источников (например, пуско-зарядных устройств) напрямую в диагностический разъем без предохранителей.
• Работа с разъемами:
  • При подключении/отключении колодок диагностического разъема или датчиков прилагайте усилие строго вдоль оси контактов.
  • Проверяйте целостность изоляции проводов перед тестированием.
• Диагностические приборы:
  • Используйте только OBD-II сканеры и адаптеры, совместимые с протоколами ВАЗ (K-Line, CAN).
  • Подключайте сканер после включения зажигания и отключайте до его выключения.

Риск	Последствия	Мера предотвращения
Короткое замыкание	Выход из строя предохранителей, ЭБУ, жгутов проводки	Отключение АКБ, проверка целостности изоляции
Статическое электричество	Повреждение чувствительных микросхем ЭБУ	Заземление рук перед контактом (антистатический браслет)
Некорректное подключение	Ложные ошибки, сбои в работе систем	Сверка с распиновкой разъема для конкретной модели ВАЗ

При считывании или стирании кодов ошибок строго соблюдайте инструкции сканера. Непрерывное стирание ошибок без устранения их причины может маскировать серьезные неисправности. После завершения работ, перед подключением АКБ, удостоверьтесь, что все разъемы подсоединены правильно, а инструменты не оставлены в подкапотном пространстве. Подавайте питание только после визуального контроля мест проведения работ.

Список источников

При подготовке материала использовались специализированные технические руководства и документация, релевантные для автомобилей марки ВАЗ. Акцент делался на актуальные данные по электронным системам управления двигателем и стандартам диагностики.

Для обеспечения точности информации были привлечены авторитетные отраслевые ресурсы, включая официальные технические спецификации и практические руководства по ремонту. Особое внимание уделено соответствию распиновки разъёма OBD-II и протоколам, применяемым в отечественных автомобилях.

• Официальные сервисные мануалы и электросхемы АвтоВАЗа
• Техническая документация по системам впрыска (Январь, Bosch)
• Справочники кодов ошибок OBD-2 и EOBD для российских автомобилей
• Профильные автомобильные форумы (Lada.Online, Drive2.ru)
• Руководства по диагностическому оборудованию (Scanmatik, ELM327)
• Публикации в специализированных СМИ (За рулём, Авторевю)
• ГОСТ Р 41.83-2004 (требования к диагностическим разъёмам)
• Методические пособия по автоэлектрике и диагностике

Видео: Нижняя распорка ваз 11183 результатом очень доволен.


• Замок зажигания Нексия - ломается или капризничает? Вопросы и ответы

• Как подобрать надёжный мотоциклетный шлем - лучшие бренды

• Как поменять замок зажигания на Ладе Калине - инструкция и советы
