Как поменять замок зажигания на Ладе Калине - инструкция и советы

Статья обновлена: 18.08.2025

Неисправность замка зажигания – распространенная проблема для владельцев Лады Калины, приводящая к невозможности запуска двигателя или потере управления электросистемами автомобиля.

Своевременная замена отказавшего узла критически важна для безопасности эксплуатации транспортного средства и предотвращения внезапных отказов.

В статье детально разберем пошаговый алгоритм демонтажа старого замка и установки нового, а также приведем ключевые рекомендации автоэлектриков по выбору качественных комплектующих и тонкостям подключения проводки.

Отключение аккумулятора: меры безопасности

Перед началом работ с электросистемой автомобиля критически важно отключить аккумуляторную батарею. Это исключает риск короткого замыкания при случайном контакте инструментов с клеммами или проводкой, а также предотвращает срабатывание подушек безопасности.

Соблюдайте строгую последовательность действий: сначала всегда снимается отрицательная клемма (маркирована знаком «-»), затем положительная («+»). Обратный порядок подключения может вызвать искрение и повреждение электронных компонентов.

Обязательные шаги и правила

Заглушите двигатель и извлеките ключ из замка зажигания.
Уберите металлические предметы (кольца, браслеты) во избежание контакта с клеммами.
Используйте инструмент с изолированными рукоятками (рожковый ключ на 10 мм).
Ослабьте гайку на клемме «минус» и отведите провод в сторону от аккумулятора, зафиксировав его.
Повторите действия для клеммы «плюс». Изолируйте обе клеммы ветошью или специальными колпачками.

Ошибка	Последствие
Снятие «плюса» первым	Искрение при касании кузова ключом
Контакт металла с клеммами	Короткое замыкание, оплавление проводов
Неплотная фиксация проводов	Случайное касание клемм, возгорание

Важно: При отсоединении АКБ сбиваются настройки бортового компьютера и магнитолы. Заранее подготовьте коды активации аудиосистемы.

Снятие пластиковых кожухов рулевой колонки

Перед началом работ обязательно отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания и срабатывания подушки безопасности. Подготовьте крестовую отвертку с магнитным наконечником и пластиковый монтажный инструмент для аккуратного разъединения защелок.

Кожух рулевой колонки на Ладе Калине состоит из двух симметричных половин – верхней и нижней, соединенных тремя саморезами и системой пластиковых фиксаторов. Нижняя часть дополнительно крепится к кронштейну колонки, а верхняя охватывает переключатели подрулевой группы.

Последовательность демонтажа

Найдите три самореза крепления:
- Два вертикальных под рулевым колесом (видны при повороте руля)
- Один горизонтальный в торцевой части кожуха со стороны водительской двери
Выкрутите саморезы крестовой отверткой, сохраняя их в магнитной емкости
Начиная от рулевого колеса, подденьте стык половинок монтажной лопаткой:
- Сначала освободите нижние защелки
- Затем отсоедините боковые фиксаторы
Снимите нижнюю половину кожуха, потянув ее вниз и на себя
Отведите верхнюю часть вверх, освобождая пазы вокруг переключателей света и дворников

Важные нюансы:

При разборке не прилагайте чрезмерных усилий к пластиковым клипсам – поврежденные фиксаторы приведут к дребезжанию кожуха после сборки. Если защелки не поддаются, дополнительно проверьте наличие скрытых винтов под декоративными заглушками.

Демонтаж декоративных накладок вокруг замка зажигания

Снимите пластиковую заглушку с правой боковины рулевой колонки, поддев её тонкой плоской отвёрткой. Открутите крестовой отвёрткой единственный винт, скрытый под заглушкой, который фиксирует нижнюю часть декоративного кожуха.

Аккуратно разъедините половинки кожуха колонки: нижнюю и верхнюю. Начните с нижней части – потяните её на себя, освобождая фиксаторы по периметру. Приложите умеренное усилие, чтобы не сломать пластиковые защёлки. Аналогично снимите верхнюю половину кожуха, предварительно отсоединив разъём кнопки аварийной сигнализации (при наличии).

Работа с верхней накладкой рулевой колонки

После снятия основного кожуха оголится металлический кронштейн руля. Найдите и демонтируйте:

Два самореза по бокам замка зажигания (используйте крестовую отвёртку)
Пластиковый фиксатор над рулевым переключателем – подденьте его с торца

Потяните верхнюю накладку вверх и в сторону салона. Если элемент не поддаётся, проверьте наличие скрытых защёлок по контуру. Не прикладывайте чрезмерных усилий – пластик может треснуть в местах тонких перемычек.

Тип крепления	Инструмент	Особенности
Саморезы	Отвёртка PH2	Расположены под углом 45°
Фиксаторы-защёлки	Монтажная лопатка	Поддевать через тканевую прокладку

При демонтаже нижней накладки (под рулём) открутите два винта крепления блока предохранителей. Отведите блок в сторону, не отсоединяя провода – это обеспечит доступ к фиксаторам накладки. Нажмите на центральные части клипс по бокам элемента и вытолкните их из посадочных гнёзд.

Снимите боковую заглушку рулевой колонки
Выкрутите фиксирующий винт кожуха
Разъедините нижний и верхний кожухи колонки
Отсоедините разъёмы мешающих проводов
Удалите винты крепления верхней накладки замка
Извлеките пластиковые элементы движением на себя

Освобождение фиксирующих скоб замка зажигания

Для демонтажа замка зажигания необходимо отжать две стальные фиксирующие скобы, расположенные по бокам его корпуса. Эти скобы удерживают замок в посадочном гнезде рулевой колонки, и их освобождение требует осторожности из-за риска повреждения пластиковых элементов.

Используйте тонкую плоскую отвертку или специальный инструмент для стопорных колец. Работайте при хорошем освещении, предварительно сняв декоративные накладки рулевой колонки для доступа к скобам. Убедитесь, что ключ находится в положении «0» (выключено).

Последовательность действий

Найдите боковые технологические отверстия на пластиковом кожухе рулевой колонки напротив скоб.
Вставьте отвертку в отверстие до контакта со скобой (глубина ~2-3 см).
Плавно надавите вниз до характерного щелчка, указывающего на отгиб скобы.
Повторите операцию для второй скобы с противоположной стороны.

Ошибка	Последствие	Профилактика
Резкое усилие при отжиме	Поломка крепежного ушка замка	Давить равномерно без рывков
Косая установка инструмента	Соскальзывание и повреждение пластика	Контролировать перпендикулярное положение отвертки

После освобождения скоб аккуратно потяните замок на себя – он должен выйти из гнезда с небольшим усилием. Не прикладывайте чрезмерную силу: если замок не поддается, проверьте положение скоб – они могут не до конца отжаться.

Извлекая корпус, сразу отсоедините разъемы электропроводки, нажав на фиксаторы. Зафиксируйте цветную маркировку проводов или сделайте фото перед отключением для корректной сборки.

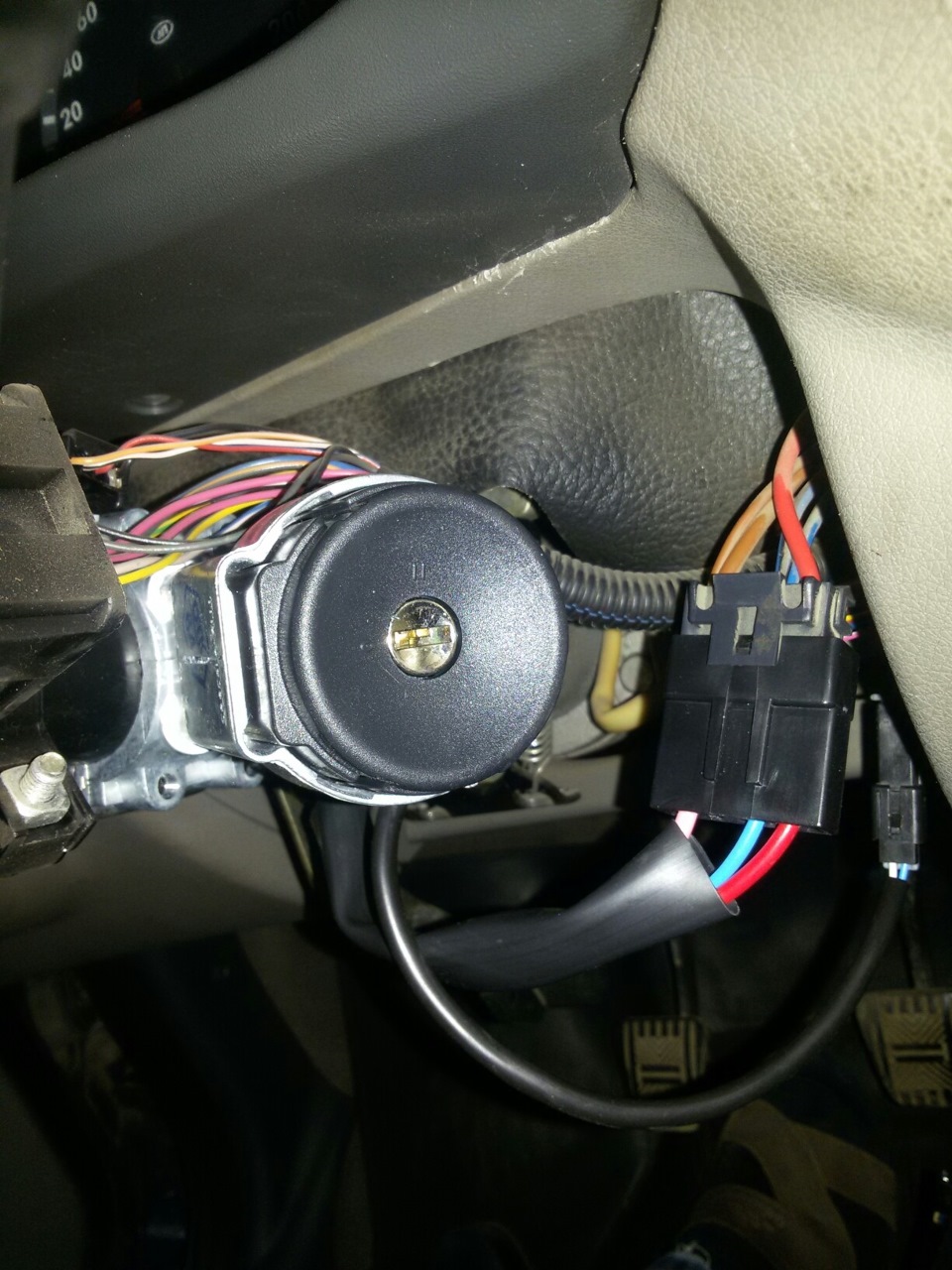

Извлечение старого замка зажигания

После демонтажа пластиковых панелей рулевой колонки и отключения электрических разъёмов обеспечьте свободный доступ к фиксирующему механизму замка. Найдите стальной стопорный штифт цилиндрической формы, расположенный в верхней части корпуса замка зажигания. Для манипуляций подготовьте тонкий пробойник или металлический стержень диаметром 3-4 мм.

Внимание: Штифт блокировки подпружинен! При извлечении удерживайте его пальцем, чтобы предотвратить неконтролируемое выскакивание и потерю детали. На этом этапе избегайте резких ударов по корпусу замка – это может повредить посадочное гнездо.

Последовательность извлечения

Поверните ключ в положение "I" (зажигание)
Утопите стопорный штифт пробойником через технологическое отверстие в кронштейне
Удерживая штифт в утопленном состоянии, потяните корпус замка на себя
При заклинивании аккуратно раскачивайте корпус из стороны в сторону

Типовая проблема	Решение
Штифт не фиксируется в утопленном состоянии	Используйте монтажный крюк для временной фиксации
Корпус прикипел к кронштейну	Обработайте стык WD-40, выждите 10 минут

После извлечения немедленно установите новый замок – поворотный механизм колонки остаётся незаблокированным! Проверьте целостность посадочного гнезда: сколы или деформация металла потребуют замены кронштейна.

Отсоединение электроразъёма проводки

Обеспечьте хороший доступ к задней части замка зажигания, где расположен пластиковый электроразъём с пучком проводов. Внимательно осмотрите корпус разъёма на предмет фиксатора – это может быть пластиковый язычок, защёлка или боковой рычажок.

Аккуратно нажмите или потяните фиксирующий элемент (не прилагая чрезмерных усилий, чтобы не сломать пластик) для освобождения защёлки. Зафиксируйте фиксатор в открытом положении пальцем.

Процедура снятия

Крепко обхватите корпус разъёма одной рукой, а другой рукой возьмитесь за защитный кожух жгута проводов у его основания. Не тяните за сами провода! Плавно, с небольшим усилием, потяните разъём строго назад, вдоль оси штырьков замка зажигания. Приложите равномерное усилие, чтобы избежать перекоса.

Важные моменты:

Не используйте острые предметы для отжима фиксатора – высок риск повреждения корпуса или контактов.
Если разъём "прикипел", аккуратно покачайте его из стороны в сторону с минимальной амплитудой для ослабления.
Осмотрите контакты разъёма после снятия на предмет окисления или повреждений – это может быть причиной неисправностей.

Проверка контактов перед установкой нового замка

Перед тем как устанавливать новый замок зажигания, критически важно тщательно проверить состояние колодки проводов и контактов на автомобильной стороне разъема. Пренебрежение этим шагом может привести к тем же проблемам, что и с неисправным замком, даже с новым устройством. Плохой контакт или окисление являются частыми причинами сбоев в работе электрооборудования и запуска двигателя.

Обязательно отсоедините минусовую клемму аккумуляторной батареи перед проведением любых работ с электропроводкой. Это исключит риск короткого замыкания и поражения электрическим током. Убедитесь, что место работы хорошо освещено, и у вас есть доступ к разъему для детального осмотра.

Ключевые этапы проверки

Выполните следующие действия для оценки состояния контактов:

Визуальный осмотр колодки:
- Внимательно осмотрите пластиковый корпус колодки на предмет трещин, оплавлений или других механических повреждений.
- Проверьте, надежно ли зафиксированы провода в колодке. Убедитесь, что ни один провод не вырван и не болтается.
Осмотр контактных штырей/гнезд:
- Тщательно изучите состояние самих металлических контактов внутри колодки (на автомобиле) и/или на задней части старого замка (если он еще подключен).
- Обратите особое внимание на:
  - Окисление: Наличие зеленоватого, белого или темного налета на поверхности контактов.
  - Коррозия: Разъедание металла, проявляющееся в виде шероховатостей, ямок или разрушения контактной поверхности.
  - Загрязнения: Налипшая грязь, масло, остатки смазки или других веществ.
  - Подгорание: Почернение контактов, оплавление пластика вокруг них.
  - Деформация: Погнутые, сломанные или ослабленные контактные штыри/лепестки.
Проверка фиксации контактов:
- Аккуратно, с небольшим усилием, потяните за каждый провод у основания колодки. Каждый провод должен быть надежно зафиксирован и не вытягиваться из корпуса разъема.
- Проверьте, не болтаются ли контактные штыри/гнезда внутри своего посадочного места в пластиковом корпусе колодки.

Очистка и восстановление контактов: Если обнаружено окисление или загрязнение, контакты необходимо тщательно очистить. Используйте для этого:

Специальный очиститель контактов (электротехнический спрей).
Мелкую наждачную бумагу («нулевку») или абразивную стекловолоконную палочку для *очень аккуратной* зачистки. Избегайте чрезмерного стачивания металла.
После очистки продуйте колодку сжатым воздухом для удаления остатков абразива и пыли.

Смазка контактов: После очистки и перед подключением нового замка, настоятельно рекомендуется нанести на контакты тонкий слой специальной токопроводящей смазки (например, на основе меди или графита) или смазки для электрических контактов. Это предотвратит быстрое окисление в будущем и улучшит проводимость.

Возможные проблемы при неудовлетворительном состоянии контактов
Проблема с контактами	Возможное последствие
Сильное окисление/коррозия	Плохой контакт, увеличенное сопротивление, нагрев, отказ работы цепи (стартера, зажигания, приборов)
Загрязнение (масло, грязь)	Ухудшение контакта, возможное окисление под слоем загрязнения
Подгорание контактов	Потеря проводимости, неработоспособность цепи, риск возгорания
Деформация/поломка штыря	Невозможность подключения или ненадежный контакт, искрение
Вытягивающийся провод	Обрыв цепи, периодические отказы оборудования

Проверка мультиметром (рекомендуется): Для полной уверенности, особенно если были сомнения в состоянии контактов, после очистки и смазки можно проверить целостность цепи и отсутствие короткого замыкания между соседними контактами колодки с помощью мультиметра в режиме прозвонки/измерения сопротивления. Сверьтесь со схемой распиновки разъема замка зажигания для вашей модели Калины.

Установка нового замка в штатное положение

Проверьте совпадение посадочных отверстий и крепежных элементов нового замка с креплениями на рулевой колонке. Убедитесь, что фиксатор вала руля не блокирует монтаж.

Аккуратно вставьте корпус замка в гнездо, совмещая направляющие выступы с пазами колонки. Не прилагайте чрезмерных усилий – деталь должна садиться без перекосов.

Ключевые этапы монтажа

Зафиксируйте корпус винтами через технологические отверстия, используя крестовую отвертку. Затягивайте равномерно с моментом 7-9 Н·м
Соедините контактную группу с колодкой проводки до характерного щелчка фиксатора
Проверьте свободный ход ключа во всех положениях (LOCK/ACC/ON/START)

Контрольная точка	Требуемый результат
Механическая фиксация	Отсутствие люфта корпуса
Электрическое соединение	Автоматическое включение подсветки панели

Важно: Перед подключением АКБ проверьте, что ключ находится в положении LOCK. Убедитесь в отсутствии пережатых проводов при сборке кожухов колонки.

Фиксация механизма запирающими скобами

После установки нового замка зажигания в посадочное отверстие рулевой колонки, переходите к креплению корпуса запирающими скобами. Совместите монтажные проушины замка с ответными пазами на кронштейне рулевой колонки, удерживая устройство в строго горизонтальном положении.

Вставьте обе металлические скобы-фиксаторы в предусмотренные технологические отверстия до характерного щелчка. Проверьте надежность крепления, попытавшись сдвинуть замок рукой – корпус не должен люфтить или проворачиваться. При отсутствии заводских скоб категорически запрещается использовать самодельные элементы из проволоки или другие кустарные методы фиксации.

Критические нюансы монтажа

Порядок установки скоб:

Смажьте концы фиксирующих скоб графитовой смазкой для облегчения монтажа
Вводите скобы строго параллельно друг другу без перекосов
Убедитесь, что загнутые концы полностью вошли в зацепление с кронштейном

Важно: Неправильная установка скоб может привести к самопроизвольному выпадению замка при движении. Если фиксаторы деформированы или имеют следы коррозии – замените их новыми.

Ошибка	Последствие	Решение
Перекос скоб	Неполная фиксация	Вынуть, выровнять и установить заново
Недостаточный ввод	Вибрация корпуса	Дожать скобы до упора
Коррозия фиксаторов	Облом при демонтаже	Обязательная замена

После фиксации проверьте работоспособность всех положений ключа (ACC, ON, START), особое внимание уделяя четкости возврата в положение блокировки руля. Убедитесь, что противоугонный штифт корректно блокирует рулевую колонку при извлечении ключа.

Обратная сборка кожухов рулевой колонки

Совместите нижний кожух колонки с монтажными отверстиями на кронштейне, контролируя положение фиксаторов проводов. Заведите крепежные саморезы в отмеченные точки, но не затягивайте их окончательно – потребуется юстировка положения относительно верхней части.

Установите верхний кожух, совместив его замковые выступы с пазами нижнего элемента. Проконтролируйте равномерность зазора по периметру соединения и отсутствие перекосов. Затяните все саморезы крестовидной отверткой крест-накрест с умеренным усилием, исключая деформацию пластика.

Ключевые этапы и рекомендации

Проверка коммуникаций: убедитесь, что провода замка зажигания не попадают в зону движения механизма блокировки руля
Фиксация разъемов: закрепите жгут проводки в штатных клипсах на внутренней поверхности кожухов
Тест функциональности:
- Проверните ключ во всех положениях (ACC, ON, START)
- Убедитесь в четком срабатывании блокировки руля при извлечении ключа

Тип крепежа	Количество	Особенности установки
Саморезы типа TX20	4 шт (нижний кожух)	Затягивать после предварительной стыковки обеих половин
Фиксаторы "ласточкин хвост"	3 точки	Должны встать с характерным щелчком

Важно: при затяжке крепежа избегайте перекоса – пластиковые направляющие легко ломаются. Если кожух не стыкуется, не применяйте силу – проверьте правильность позиционирования замкового механизма.

Проверка работоспособности всех режимов зажигания

После установки нового замка зажигания необходимо проверить корректность работы во всех положениях ключа. Включите зажигание последовательно в каждом режиме, контролируя реакцию электросистемы автомобиля. Убедитесь в отсутствии самопроизвольного отключения или перескока между позициями.

Особое внимание уделите фиксации ключа в положении "ACC" (дополнительные потребители) и "ON" (зажигание). Проверьте, чтобы стартер четко срабатывал только при повороте в положение "START" и автоматически возвращал ключ в "ON" после запуска двигателя.

Пошаговая процедура тестирования

Позиция "LOCK":
- Извлеките ключ – руль должен блокироваться
- Поверните рулевое колесо до щелчка фиксатора
Позиция "ACC":
- Активируются аудиосистема, прикуриватель
- Не работают габариты, стеклоподъемники
Позиция "ON":
- Загораются индикаторы приборной панели
- Включается топливный насос (характерное жужжание)
- Работают вентилятор печки, обогрев стекол
Позиция "START":
- При удержании ключа – уверенный запуск стартера
- После пуска двигателя – автоматический возврат в "ON"

Критические ошибки монтажа:

Недопустимые симптомы:

Искрение при повороте ключа	⇒	Неправильное подключение проводов
Ключ не возвращается из "START"	⇒	Дефект возвратного механизма
Отсутствие блокировки руля	⇒	Некорректная установка личинки

Финальная проверка:

Заведите двигатель 3-4 раза подряд, проверьте отсутствие заеданий ключа. Протестируйте работу противоугонной системы (при наличии штатного иммобилайзера) – на приборной панели должен погаснуть значок "считывателя ключа".
