Дифференциал Torsen - принцип работы и конструкция

Статья обновлена: 18.08.2025

В автомобильных трансмиссиях дифференциал Torsen занимает особое место среди самоблокирующихся конструкций. Его название образовано от Torque-Sensing – устройство, чувствительное к крутящему моменту.

В отличие от традиционных открытых дифференциалов или систем с электронной блокировкой, Torsen обеспечивает автоматическое перераспределение мощности между осями без внешнего управления. Это достигается исключительно за счет механического взаимодействия деталей.

Ключевая особенность устройства – способность мгновенно реагировать на изменение сцепления колес с дорогой. Червячные передачи в его основе создают внутреннее сопротивление, пропорциональное приложенному моменту, что обеспечивает предсказуемое поведение в любых условиях.

Исторический контекст изобретения Torsen

Разработка дифференциала Torsen началась в 1950-х годах американским инженером Верноном Глисманом. Инженер искал решение для автомобилей повышенной проходимости, где традиционные дифференциалы часто провоцировали пробуксовку при потере сцепления одним колесом. Его исследования сосредоточились на создании самоблокирующегося механизма, способного автоматически перераспределять крутящий момент без электронных систем или фрикционов.

Ключевой патент был получен в 1958 году, а коммерческое применение началось только в 1983 году после доработок компанией Gleason Corporation. Первым серийным автомобилем с Torsen (Torque-Sensing) стал внедорожник Toyota Land Cruiser (модель 70). Технология быстро привлекла внимание производителей премиальных и спортивных автомобилей благодаря прогнозируемому поведению и высокой надежности.

Основные вехи развития

1950-е: Теоретические изыскания Глисмана и создание прототипа на основе червячных передач.
1958 г.: Оформление патента США № 2,859,661.
1983 г.: Серийный запуск для Toyota. Рост популярности в автоспорте (группа B, ралли).
1990-2000-е: Широкое внедрение в Audi Quattro, Mercedes-Benz 4MATIC, внедорожники Ford и Hummer.

Период	Событие	Технический вклад
1950-е	Работы Глисмана	Принцип "червяк-колесо" для автоматической блокировки
1983	Промышленный выпуск	Оптимизация геометрии шестерен для массового производства
1990-е	Адаптация для легковых авто	Компактные версии (T-2) для трансмиссий с неразрезными мостами

Эволюция Torsen связана с поиском баланса между прочностью, плавностью работы и коэффициентом блокировки. Современные модификации (T-1, T-2, T-3) сохраняют базовый принцип, но используют разные комбинации червячных пар и сателлитов для специфичных задач – от внедорожников до гоночных болидов.

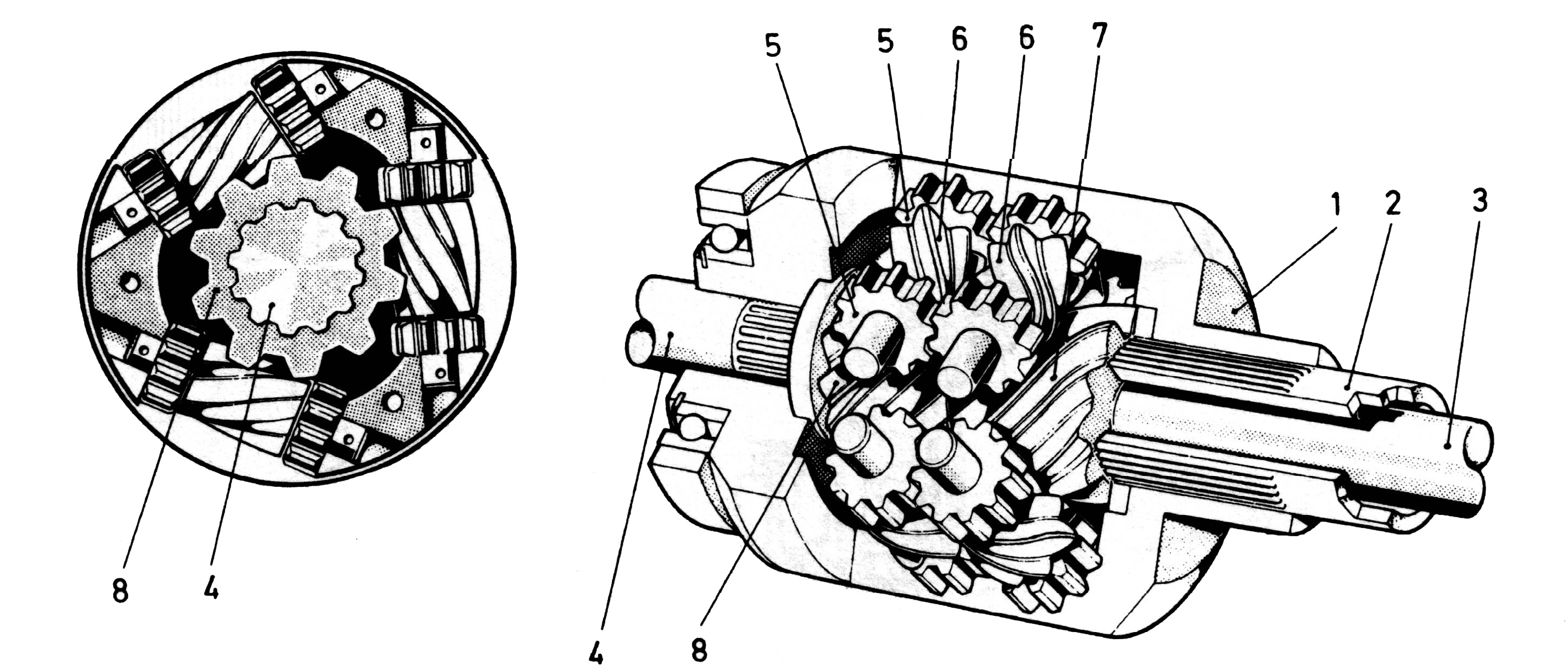

Ключевые компоненты конструкции Torsen

Основу механизма составляют червячные передачи, обеспечивающие автоматическую блокировку при разнице крутящих моментов на полуосях. Корпус дифференциала жёстко соединён с ведущим валом и передаёт вращение на сателлиты через коническую шестерню главной передачи.

Внутри корпуса расположены парные комплекты сателлитов червячного типа, оси которых перпендикулярны полуосям. Каждая пара сателлитов находится в постоянном зацеплении с червячными колёсами, жёстко зафиксированными на выходных валах.

Составные элементы системы

Червячные сателлиты: Парные элементы, вращающиеся на осях внутри корпуса. Передают момент между полуосями и создают эффект самоблокировки за счёт трения в червячной паре.
Выходные червячные колёса: Жёстко крепятся к валам полуосей. Находятся в зацеплении с сателлитами, преобразуя их вращение в движение колёс.
Оси сателлитов: Стальные пальцы, закреплённые в корпусе попарно под прямым углом. Обеспечивают свободное вращение сателлитов и воспринимают радиальные нагрузки.
Корпус (чашка дифференциала): Герметичный блок, содержащий все компоненты. Имеет фланцы для соединения с карданным валом и подшипниковыми опорами.

Принцип работы червячно-винтовых передач

В основе дифференциала Torsen лежат червячно-винтовые пары, состоящие из червяка (винта) и червячного колеса. При передаче крутящего момента от червяка к колесу происходит самоторможение: винт легко вращает колесо, но обратное движение колеса блокирует червяк из-за трения в зацеплении. Это свойство возникает благодаря особому углу наклона зубьев червячного колеса и конфигурации резьбы червяка, создающей значительное сопротивление обратному ходу.

В дифференциале такие пары объединены в планетарную структуру: червячные колеса связаны с полуосями, а червяки (сателлиты) установлены в корпусе и попарно соединены между собой. При прямолинейном движении весь блок вращается как единое целое, распределяя момент поровну. Когда возникает разность скоростей полуосей (например, в повороте), червяки в паре с отстающей осью блокируются, а с опережающей – свободно проворачиваются, что обеспечивает автоматическое перераспределение момента.

Особенности работы в дифференциале

Несимметричное блокирование: При пробуксовке одной оси червячная пара на отстающей полуоси самоблокируется, а связанный с ней сателлит передает дополнительный момент на противоположное червячное колесо через сцепку с соседним сателлитом.
Коэффициент блокировки (КБ): Определяется геометрией зубьев и трением. Типичные значения КБ для Torsen – 3:1 до 6:1, что позволяет передать до 80% момента на загруженное колесо.
Реакция на нагрузку: Блокировка активируется пропорционально разности моментов (а не скоростей), обеспечивая мгновенную реакцию без электронного управления.

Режим работы	Состояние червячных пар	Распределение момента
Прямолинейное движение	Все пары вращаются синхронно	50:50
Поворот	Частичное блокирование на отстающей оси	Автоматический сдвиг в пользу внешнего колеса
Пробуксовка колеса	Полное самоблокирование пары на буксующей оси	До 80% момента на колесо с сцеплением

Распределение крутящего момента в Torsen

Ключевое отличие дифференциала Torsen от классического свободного дифференциала заключается в его способности автоматически перераспределять крутящий момент между выходными валами (полуосями) без необходимости внешнего управления. Это достигается благодаря уникальной конструкции с червячными передачами (червяк и червячное колесо). Когда одно колесо начинает проскальзывать и теряет сцепление с дорогой, разница в скоростях вращения полуосей заставляет червячные пары входить в зацепление с повышенным трением.

Это внутреннее трение в червячных передачах создает эффект частичной самоблокировки. Важно понимать, что Torsen не блокируется жестко, как принудительная блокировка. Вместо этого он смещает крутящий момент в пользу колеса, имеющего лучшее сцепление. Распределение момента в Torsen является асимметричным и предсказуемым, определяемым его передаточным отношением (TBR - Torque Bias Ratio). Например, TBR 3:1 означает, что дифференциал может передать на более сцепленное колесо момент, в 3 раза превышающий момент на буксующем колесе.

Особенности и следствия распределения момента

Принцип перераспределения момента влечет за собой несколько важных особенностей:

Предсказуемость: Распределение момента напрямую зависит от коэффициента TBR и разницы в сцеплении колес. Чем выше TBR, тем больше момент может быть передан на сцепленное колесо.
Плавность и автоматизм: Перераспределение происходит мгновенно и плавно, без рывков, только за счет сил трения внутри механизма, без гидравлики, пневматики или электронного управления.
Надежность: Отсутствие фрикционных накладок, подверженных износу (в отличие от вискомуфт или многодисковых дифференциалов), обеспечивает высокую долговечность конструкции Torsen.

Однако, распределение момента в Torsen имеет и ограничения:

Фактор	Влияние на распределение момента
Наличие минимальной нагрузки	Для начала перераспределения момента на буксующее колесо должен действовать хоть какой-то момент сопротивления. Если колесо полностью вывешено (потеряло контакт), Torsen ведет себя как открытый дифференциал.
Чувствительность к разнице сцепления	Эффективность напрямую зависит от разницы коэффициентов сцепления колес. Чем больше разница, тем больше момент можно передать на сцепленное колесо.
Конструкция (TBR)	Максимально возможное соотношение моментов ограничено конструктивно заданным TBR.

Алгоритм самоблокировки при разной адгезии колёс

При возникновении разницы в сцеплении колёс ведущей оси (например, одно колесо на асфальте, другое на льду) в дифференциале Torsen автоматически активируется механизм блокировки. Это происходит из-за разной величины крутящего момента, передаваемого на каждую полуось. Колесо с низким сцеплением начинает буксовать, создавая дисбаланс в нагрузках внутри дифференциала.

Червячные шестерни и сателлиты в корпусе Torsen преобразуют разницу моментов в механическое сопротивление. Вращательное движение перераспределяется в пользу колеса с лучшим сцеплением через заклинивание червячных пар. Чем выше разница моментов (ΔМ), тем сильнее блокировка, достигая соотношения до 5:1 в классических конструкциях.

Ключевые этапы работы

Процесс самоблокировки можно описать последовательностью:

Возникновение разницы сцепления
Колесо на низкоадгезионном покрытии теряет тягу, его сопротивление вращению падает.
Дисбаланс моментов
На колесо с хорошим сцеплением возрастает нагрузка, крутящий момент на этой полуоси увеличивается.
Активация червячных пар
Сателлиты начинают проворачивать червячные шестерни слабого колеса, вызывая их механическое заклинивание.
Перераспределение мощности
До 80% крутящего момента автоматически перенаправляется на колесо с высоким сцеплением.

Зависимость блокировки от условий

Разница сцепления	Реакция Torsen	Коэффициент блокировки
Минимальная (мокрый асфальт)	Частичное зацепление червячных пар	2:1 - 3:1
Критическая (лёд/асфальт)	Полное заклинивание механизма	4:1 - 5:1

Важно: блокировка носит прогрессивный характер – степень заклинивания прямо пропорциональна разнице моментов на полуосях. При выравнивании сцепления система мгновенно возвращается в дифференциальный режим без вмешательства водителя.

Коэффициент блокировки: расчёт и практическое значение

Коэффициент блокировки (КБ) – ключевой параметр, характеризующий способность дифференциала Torsen перераспределять крутящий момент между полуосями при пробуксовке. Он определяется как отношение момента на отстающей оси к моменту на буксующей оси. Формула расчёта:
КБ = T_отст / T_букс, где T_отст – крутящий момент на колесе с лучшим сцеплением, T_букс – момент на колесе с проскальзыванием.

Значение КБ строго фиксировано конструкцией червячных пар и варьируется между моделями Torsen (обычно 3:1–6:1). Например, при КБ=4:1 и моменте на корпусе дифференциала 100 Н·м, отстающее колесо получит максимум 80 Н·м, а буксующее – 20 Н·м (так как 80/20=4). Это предотвращает полную потерю тяги без электронного вмешательства.

Практическое влияние коэффициента блокировки

Преодоление бездорожья: Чем выше КБ, тем эффективнее дифференциал передаёт момент на колесо с твердой опорой при вывешивании второго. КБ 6:1 обеспечивает проходимость, близкую к жёсткой блокировке.
Управляемость на асфальте: Низкий КБ (3:1) снижает риск "подхвата" оси в поворотах, сохраняя нейтральную поворачиваемость. Высокий КБ может провоцировать избыточную поворачиваемость при резком газовании.
Износ шин: Минимизирует пробуксовку при разгоне на смешанных покрытиях, сокращая неравномерный износ протектора.
Энергоэффективность: Снижает паразитные потери мощности на трение в муфтах (по сравнению с вискомуфтами) за счёт чисто механического принципа работы.

Коэффициент блокировки	Распределение момента (пример)	Оптимальное применение
3:1	75% / 25%	Спортивные автомобили (баланс управляемости)
4:1	80% / 20%	Универсальные полноприводные системы
5:1–6:1	83–86% / 17–14%	Внедорожники (максимальная проходимость)

Критическое ограничение: Torsen не может передать момент на полностью остановленное колесо. Если одно колесо теряет сцепление полностью, КБ становится неэффективным (T_букс → 0), что требует дополнения системой EBD или блокировкой по требованию.

Работа дифференциала Torsen при прямолинейном движении

При равномерном прямолинейном движении по ровному покрытию колеса автомобиля встречают одинаковое сопротивление вращению. В этой ситуации полуосевые шестерни дифференциала Torsen передают равные крутящие моменты на оба ведущих колеса. Червячные пары (сателлиты и шестерни полуосей) вращаются синхронно как единый блок без взаимного смещения, аналогично классическому свободному дифференциалу.

Винтовые зубья червячной передачи в корпусе Torsen находятся в зацеплении без проскальзывания, поскольку отсутствует разница в нагрузках между колесами. Блокирующий эффект не активируется, так как для его возникновения требуется возникновение разницы моментов. Ведущие шестерни планетарного механизма (в конструкциях типа Torsen 1) или гипоидные пары (в Torsen 2) работают без создания внутреннего трения, обеспечивая нейтральное распределение момента 50:50.

Ключевые особенности поведения

Нулевое внутреннее сопротивление: Отсутствие проскальзывания в червячных зацеплениях минимизирует потери мощности.
Стабильность траектории: Равномерное распределение момента исключает возникновение паразитных тяговых сил, способных вызвать увод автомобиля.
Автоматическая адаптация: При малейшем изменении сцепления (например, наезд на лед одним колесом) система мгновенно активирует блокирующий эффект за счет разницы моментов.

Параметр	Поведение Torsen	Сравнение со свободным дифференциалом
Распределение момента	50:50 (идеальные условия)	50:50 (идентично)
Внутренние потери	Минимальные (≤2%)	Минимальные (≤1%)
Реакция на изменение сцепления	Мгновенная блокировка	Пробуксовка колеса

Важно: Преимущество Torsen проявляется только при возникновении разницы моментов. В идеальных условиях его работа энергетически не отличается от обычного дифференциала, но сохраняет готовность к мгновенной блокировке.

Поведение Torsen в поворотах

При входе в поворот дифференциал Torsen сохраняет нейтральное поведение, аналогичное свободному дифференциалу. Крутящий момент распределяется симметрично между полуосями, обеспечивая предсказуемое начало маневра и отсутствие принудительного подруливания. Это позволяет колесам вращаться с разными угловыми скоростями без сопротивления, что критично для комфортного прохождения дуги.

По мере увеличения нагрузки в вираже и возникновения разницы в сцеплении колес (например, при попадании внутреннего колеса на рыхлое покрытие), механизм Torsen мгновенно активируется. Червячные передачи преобразуют разницу в крутящем моменте на полуосях в механическое блокирующее усилие, перебрасывая избыток тяги на внешнее колесо с лучшим сцеплением. Процесс происходит автоматически, без электронного вмешательства.

Ключевые особенности работы в поворотах

Плавное перераспределение момента: Torsen не допускает резкой блокировки, минимизируя нагрузку на трансмиссию и сохраняя курсовую устойчивость. Интенсивность блокировки прямо пропорциональна крутящему моменту двигателя и разнице в сцеплении колес.

Активное противодействие сносу: При сбросе газа в дуге, когда внутреннее колесо разгружается, дифференциал автоматически увеличивает степень блокировки. Это предотвращает пробуксовку разгруженного колеса и сохраняет тягу на внешнем колесе, стабилизируя траекторию.

Параметр	Свободный дифференциал	Torsen
Реакция на разгрузку колеса	Потеря тяги	Передача момента на нагруженное колесо
Влияние на управляемость	Склонность к недостаточной поворачиваемости	Повышение нейтральной поворачиваемости

Важные следствия:

Отсутствие "подхвата" руля при разгоне из-за плавного характера блокировки
Снижение риска сноса передней оси на полноприводных моделях при энергичном выходе из поворота
Зависимость эффективности от приложенного крутящего момента: при нулевой тяге блокировка отсутствует

Реакция на пробуксовку ведущего колеса

При пробуксовке одного из ведущих колес (например, из-за потери сцепления с дорогой) возникает критическая разница в крутящих моментах между полуосями. Червячные шестерни дифференциала Torsen, связанные с каждой полуосью, вступают во взаимодействие через сателлиты. Из-за уникальных свойств червячной передачи вращение от буксующего колеса передается на сателлиты, но обратная передача движения блокируется за счет сил трения в зацеплении.

Это приводит к частичной или полной блокировке дифференциала. Червячные пары самоблокируются, создавая механическое сопротивление перераспределению момента в пользу скользящего колеса. В результате дифференциал автоматически перенаправляет крутящий момент на колесо, сохранившее лучшее сцепление с покрытием.

Ключевые особенности реакции Torsen

Мгновенное срабатывание: Блокировка происходит без задержек, исключительно за счет механики, без гидравлики или электроники.
Пропорциональность: Степень блокировки напрямую зависит от разницы моментов: чем сильнее буксит одно колесо, тем больший момент получает противоположное.
Предсказуемость: Поведение дифференциала детерминировано физикой червячной передачи, обеспечивая стабильную работу в любых условиях.

Типовая схема установки Torsen в трансмиссии

Дифференциал Torsen интегрируется в трансмиссию как межколёсный или межосевой узел, заменяя стандартный "свободный" дифференциал. Его монтируют внутри редуктора ведущего моста (переднего, заднего) или в раздаточной коробке для полноприводных систем. Корпус Torsen жёстко соединяется с ведомой шестернёй главной передачи, получая крутящий момент от двигателя через карданный вал или коробку передач.

Выходные элементы дифференциала (полуосевые шестерни или фланцы) через шлицевые соединения связаны с полуосями колёс (для межколёсной версии) или карданными валами передней/задней оси (для межосевой версии). При этом червячные пары шестерён Torsen расположены внутри герметичного корпуса, заполненного трансмиссионным маслом для смазки и охлаждения трущихся поверхностей.

Ключевые особенности компоновки

Межколёсный монтаж: Устанавливается на ведущую ось (переднюю или заднюю). Выходные валы соединяются непосредственно с полуосями правого и левого колеса.
Межосевой монтаж: Располагается в раздаточной коробке. Выходные фланцы распределяют момент между карданными валами переднего и заднего мостов.
Совместимость с системами: Работает совместно с ABS и ESP, не блокируя их корректирующие импульсы благодаря плавному характеру перераспределения момента.

Элемент конструкции	Соединение	Назначение
Корпус Torsen	С ведомой шестернёй главной передачи	Получение входного крутящего момента
Выходные шестерни/фланцы	С полуосями или карданными валами	Передача момента на колёса/оси
Червячные пары	Внутри масляной ванны корпуса	Автоматическое перераспределение момента

Важно: При установке Torsen сохраняется стандартная кинематическая схема трансмиссии. Отсутствие гидравлики или электронных муфт упрощает интеграцию, но требует точного согласования нагрузок и посадочных размеров с редуктором. Запрещается эксплуатация без масла или с несоответствующей смазочной жидкостью.

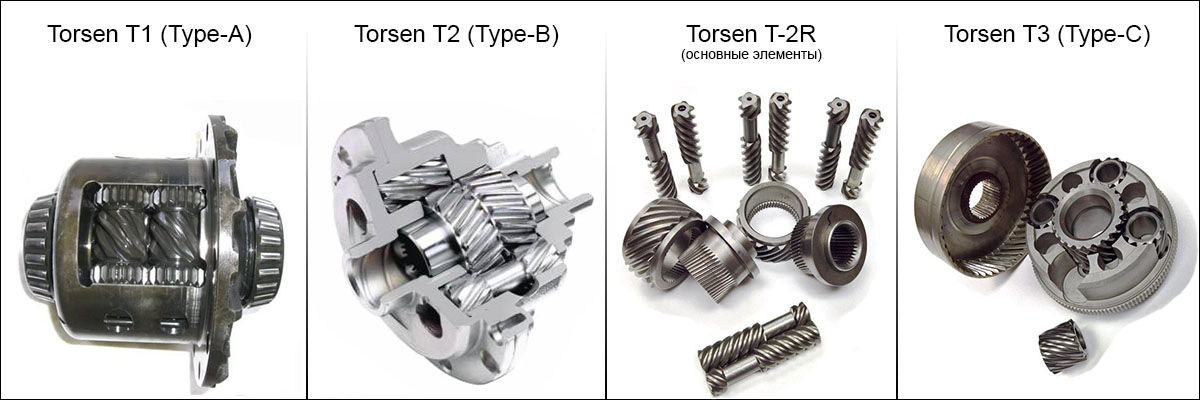

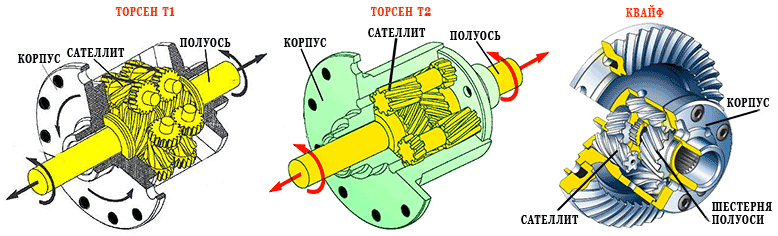

Основные модификации: T-1/T-2/T-3

Развитие технологии Torsen привело к появлению нескольких ключевых модификаций, отличающихся конструкцией основного передающего момента механизма – червячных пар. Каждая версия обладает уникальными характеристиками блокировки и особенностями применения.

Наиболее распространены три поколения: Torsen T-1, Torsen T-2 и Torsen T-3. Они решают одну задачу – автоматическое перераспределение крутящего момента между осями или колесами при проскальзывании, но используют разные схемы реализации симметричной червячной передачи.

Характеристики и отличия модификаций

Torsen T-1 (Type-A):

Конструкция: Основан на параллельных осях сателлитов и выходных шестерен (полуосевых шестерен), связанных между собой попарно червяк-червячное колесо.
Принцип блокировки: Блокировка возникает из-за трения в зацеплении червячной пары при разнице моментов на осях. Червяк легко вращает колесо, но колесо не может вращать червяк из-за самоторможения.
Коэффициент блокировки (K_b): Обычно в диапазоне 3:1 до 5:1 (реже выше). Определяется углом наклона зубьев червяка.
Особенности: Классическая, но сложная в изготовлении конструкция. Чувствителен к износу и требует высококачественных материалов.

Torsen T-2 (Type-B):

Конструкция: Использует планетарную схему. Центральная солнечная шестерня и коронная шестерня связаны через сателлиты, которые представляют собой червяки. Сателлиты установлены в корпусе дифференциала и попарно зацеплены друг с другом через прямозубые шестерни.
Принцип блокировки: Блокировка также основана на самоторможении в червячных парах (сателлит-солнечная шестерня и сателлит-коронная шестерня). Разница моментов вызывает заклинивание в парах.
Коэффициент блокировки (K_b): Обычно выше, чем у T-1, часто 4:1 до 6:1. Легче варьируется конструктивно.
Особенности: Более компактный, технологичный в производстве, надежный и менее чувствительный к износу по сравнению с T-1. Стал самой массовой и популярной модификацией.

Torsen T-3 (Type-C):

Конструкция: Представляет собой гибрид планетарного редуктора и классического конического дифференциала. Имеет две планетарные группы, каждая со своей солнечной шестерней (связана с полуосью) и сателлитами. Сателлиты групп соединены попарно через прямозубые шестерни. Коронные шестерни отсутствуют, их роль играет корпус дифференциала.
Принцип блокировки: Основан на том же принципе самоторможения червячных пар (солнечная шестерня - сателлит). Особенность конструкции позволяет ему работать как межосевой дифференциал с несимметричным стандартным распределением момента (например, 40:60).
Коэффициент блокировки (K_b): Самый высокий в семействе, часто достигает 5:1 - 7:1 и более, обеспечивая очень активную автоматическую блокировку.
Особенности: Наиболее сложная конструкция. Преимущественно используется как межосевой самоблокирующийся дифференциал в постоянном полном приводе (AWD), особенно там, где требуется изначальное неравное распределение момента по осям и высокий K_b.

Модификация	Основная конструкция	Типичный K_b	Ключевое применение	Особенности
Torsen T-1 (Type-A)	Параллельные оси, пары червяк-колесо	3:1 - 5:1	Межколесный, реже межосевой (симметричный)	Классика, сложная, чувствительна к износу
Torsen T-2 (Type-B)	Планетарная схема с червячными сателлитами	4:1 - 6:1	Межколесный, межосевой (симметричный)	Компактный, надежный, самый распространенный
Torsen T-3 (Type-C)	Планетарный гибрид с 2 группами	5:1 - 7:1+	Межосевой (несимметричный)	Высокий K_b, для несимметричного полного привода

Модификации T-2 и T-3 получили наибольшее распространение в современных автомобилях благодаря лучшему сочетанию характеристик, надежности и технологичности. T-2 доминирует как межколесный дифференциал на мощных задне- и полноприводных моделях, а T-3 часто является основой сложных систем постоянного полного привода с "спортивным" распределением момента по умолчанию.

Преимущества перед муфтами Haldex

Основное преимущество дифференциала Torsen перед электронно-управляемыми муфтами типа Haldex заключается в его чисто механической природе и принципе предварительного нагружения. Torsen начинает перераспределять крутящий момент мгновенно, как только возникает разница в угловых скоростях ведущих колес (проскальзывание), без необходимости ожидания команды от электронного блока управления и срабатывания исполнительных механизмов. Это обеспечивает исключительно быструю реакцию на изменение условий сцепления.

Ключевое отличие заключается в том, что Torsen работает как истинный самоблокирующийся дифференциал, постоянно распределяя момент между осями на основе их фактической нагрузки и сцепления с дорогой, а не просто подключает вторую ось при пробуксовке первой, как это делает муфта Haldex. Это обеспечивает более предсказуемое и естественное поведение автомобиля, особенно при разгоне и прохождении поворотов.

Ключевые отличия и сильные стороны Torsen

Мгновенная реакция: Перераспределение момента происходит без задержек, присущих системам с электронным управлением и гидравликой/электромоторами (как в Haldex), где требуется время на обнаружение проскальзывания, расчет и физическое сжатие фрикционов.
Предварительное нагружение: Torsen обладает внутренним механическим сопротивлением проворачиванию, создавая небольшой момент блокировки постоянно, даже до возникновения пробуксовки. Это улучшает курсовую устойчивость и реакцию на газ при входе в поворот.
Прогрессивность и предсказуемость: Степень блокировки напрямую и пропорционально зависит от приложенного крутящего момента двигателя и разницы в сцеплении колес. Поведение автомобиля более линейное и предсказуемое для водителя.
Надежность и долговечность: Отсутствие быстроизнашивающихся фрикционных дисков (как в муфте Haldex), чувствительной гидравлики и сложной электроники делает механический Torsen в целом более надежным и неприхотливым в долгосрочной перспективе. Он не требует обслуживания или замены рабочих жидкостей в течение всего срока службы.
Устойчивость к перегреву: Поскольку блокировка достигается за счет трения в червячных передачах, а не за счет сжатия фрикционных пакетов, Torsen гораздо менее подвержен перегреву при длительной работе в режиме высоких нагрузок (например, буксировка, движение по глубокому снегу/грязи). Муфты Haldex могут перегреваться и временно отключаться.
Минимальная нагрузка на трансмиссию: Плавное и пропорциональное перераспределение момента механическим способом создает меньшие ударные нагрузки на элементы трансмиссии по сравнению с резким "подключением" второй оси муфтой Haldex.

Сравнение с электронной блокировкой E-Diff

Дифференциал Torsen функционирует исключительно за счет механического взаимодействия червячных шестерен, мгновенно перераспределяя крутящий момент между осями при потере сцепления. В отличие от него, система E-Diff использует электронное управление фрикционной муфтой, которая принудительно блокирует полуоси по команде контроллера на основе данных датчиков.

Ключевое различие заключается в принципе реакции на проскальзывание: Torsen срабатывает превентивно, опережая пробуксовку за счет разницы крутящих моментов, тогда как E-Diff активируется постфактум – только после обнаружения фактической потери тяги электроникой автомобиля. Это напрямую влияет на скорость и характер работы систем.

Ключевые отличия

Критерий	Torsen	E-Diff
Реакция	Мгновенная, прогнозирующая	Запаздывающая (до 150 мс)
Управление	Автономное, без электроники	Зависит от ЭБУ и датчиков
Износ	Минимальный (нет трущихся компонентов)	Фрикционы требуют замены
Блокировка	До 75% момента на колесо	До 100% принудительной блокировки

В условиях экстремального бездорожья E-Diff демонстрирует преимущество благодаря возможности полной блокировки, тогда как Torsen надежнее на высоких скоростях и в спортивном вождении из-за отсутствия задержек. Электронная система также интегрируется с ESP и антипробуксовочными алгоритмами, обеспечивая адаптивное поведение, недоступное чисто механическому решению.

Однако зависимость E-Diff от исправности электроники создает уязвимость: при сбоях датчиков или программные ошибки блокировка становится невозможной. Torsen сохраняет работоспособность даже при полном отказе бортовых систем, что критично для эксплуатации в удаленных районах или при экстремальных нагрузках.

Критические преимущества перед открытым дифференциалом

Главное отличие Torsen от открытого дифференциала заключается в его способности автоматически перераспределять крутящий момент между полуосями без использования электронных систем блокировки или фрикционов. Эта особенность достигается исключительно за счет механического взаимодействия червячных шестерен и сателлитов в героторном приводе.

Ключевым фактором превосходства является предсказуемая реакция на разницу в сцеплении колес. В то время как открытый дифференциал легко передает момент на буксующее колесо, фактически лишая машину подвижности, Torsen мгновенно перенаправляет усилие на ось с лучшим сцеплением благодаря внутреннему сопротивлению в планетарном механизме.

Принципиальные улучшения в эксплуатации

Основные эксплуатационные преимущества проявляются в следующих аспектах:

Автоматическая блокировка: Не требует ручной активации или электронного управления. Система срабатывает пропорционально проскальзыванию колеса.
Распределение момента: Способен передать до 80% момента на колесо с лучшим сцеплением против стандартного 50/50 у открытого дифференциала.
Прогнозируемость поведения: Сохраняет курсовую устойчивость при разгоне на смешанных покрытиях без рывков или резкой блокировки.

Эффективность работы демонстрирует таблица сравнения характеристик:

Параметр	Torsen	Открытый дифференциал
Перераспределение момента	До 80:20	Макс. 50:50
Реакция на проскальзывание	Пропорциональная блокировка	Полная разгрузка сцепного колеса
Влияние на управляемость	Повышение стабильности	Риск потери тяги

Механическая надежность конструкции обеспечивает долговечность без необходимости обслуживания, сохраняя полную функциональность при любых температурных режимах. Отсутствие гидравлики или электронных компонентов исключает задержки в работе и снижает риски отказа в критических ситуациях.

Ограничения при нулевой нагрузке на колесо

Ключевое ограничение дифференциала Torsen проявляется при полной потере сцепления одним колесом, когда нагрузка на него приближается к нулю. В такой ситуации крутящий момент на этом колесе падает до минимальных значений, что нарушает базовый принцип работы Torsen, требующий разницы моментов для блокировки.

Поскольку механизм блокировки основан на трении в червячных передачах, возникающем при сопротивлении вращению колес, отсутствие нагрузки лишает систему точки опоры. В результате дифференциал физически не может перераспределить крутящий момент на колесо с нормальным сцеплением, так как для срабатывания самоблокирующегося эффекта необходимо хотя бы минимальное сопротивление на обоих выходах.

Последствия и технические нюансы

При нулевом сцеплении возникает два критических эффекта:

Потеря тяги: Крутящий момент устремляется по пути наименьшего сопротивления – к колесу без нагрузки, провоцируя его пробуксовку.
Отсутствие принудительной блокировки: В отличие от электронно-управляемых систем, Torsen не может искусственно заблокировать дифференциал при обнаружении проскальзывания.

Ситуация	Реакция Torsen	Итог
Колесо на льду (нагрузка ≈0)	Прекращение блокировки	100% момента уходит на буксующее колесо
Колесо в воздухе	Полная деактивация механизма	Тяга на контактном колесе отсутствует

Для компенсации этого недостатка производители применяют электронную имитацию блокировки через систему тормозов (ETS), притормаживающую буксующее колесо. Это создает искусственную нагрузку, активирующую самоблокировку Torsen и направляющую момент на колесо с сцеплением.

Типовые области применения в автопроме

Дифференциалы Torsen получили широкое распространение в автомобилях премиального сегмента, где требования к управляемости и безопасности превышают стандартные. Их интегрируют преимущественно в полноприводные (AWD) системы, где критически важен интеллектуальный перераспределение крутящего момента между осями без электронных задержек.

Главное конкурентное преимущество – предсказуемость и мгновенная реакция на изменение сцепления, что делает их незаменимыми в спортивных моделях и внедорожниках. Применение ограничено высокой стоимостью производства и конструктивной сложностью по сравнению с вискомуфтами или многодисковыми сцеплениями с электронным управлением.

Ключевые направления использования

Полноприводные системы (AWD):

Постоянный симметричный полный привод: Базовая оснастка кроссоверов и седанов (Audi Quattro, Lexus RX).
Адаптивное распределение момента: Автоматическая отправка до 70-85% тяги на ось с лучшим сцеплением.

Повышение курсовой устойчивости:

Снижение риска сноса/заноса на мокром покрытии или в поворотах.
Стабилизация траектории при резком старте или торможении.

Тип ТС	Примеры моделей	Особенность работы
Спортивные авто	Audi RS, Toyota GR Supra	Максимальное сцепление при агрессивном прохождении виражей
Премиальные SUV	Land Rover Defender, Mercedes G-Class	Комбинация с понижающей передачей для бездорожья
Гоночные машины	Раллийные версии Subaru, Mitsubishi	Высокая надежность в экстремальных нагрузках

Ограничения: Практически не применяется в бюджетном сегменте или моноприводных авто из-за цены и веса. Требует точной синхронизации с ESP и ABS для корректной работы.

Особенности обслуживания и ресурс компонентов

Дифференциал Torsen относится к необслуживаемым узлам в штатных условиях эксплуатации. Герметичный корпус заполняется трансмиссионным маслом на весь срок службы, а отсутствие фрикционных накладок или электронных компонентов исключает необходимость плановых регулировок. Единственной обязательной процедурой является регулярная замена масла в редукторе моста согласно регламенту производителя автомобиля (обычно каждые 60-100 тыс. км).

Ресурс Torsen значительно превышает срок службы классических дифференциалов благодаря кинематическому принципу блокировки. Червячные шестерни и сателлиты изготавливаются из высокопрочных сталей с упрочняющей обработкой. Критическими факторами износа выступают:

Качество масла: Использование неподходящих или деградировавших смазочных материалов провоцирует задиры шестерен.
Перегрев: Экстремальные нагрузки (буксование, тюнинг) приводят к потере свойств масла и деформациям.
Механические повреждения: Удары о препятствия, деформация картера.

Типовые неисправности и диагностика

Основные признаки неполадок – шумы (вой, стук) при разгоне/торможении или вибрации. Частые проблемы:

Износ опорных подшипников: Вызывает люфт валов и завывание.
Задиры на червячных парах: Появляются при масляном голодании или перегреве.
Деформация корпуса: Нарушает зацепление шестерен после ударов.

Компонент	Средний ресурс	Признаки критического износа
Червячные шестерни	250+ тыс. км	Металлический стук, вибрация
Сателлиты	250+ тыс. км	Заедание блокировки, шум в поворотах
Подшипники	150-200 тыс. км	Гул, повышение температуры корпуса

Ремонт обычно требует замены всего узла или дорогостоящей переборки с подбором шестерен. Профилактика сводится к контролю уровня и состояния масла, избеганию длительной пробуксовки колес.

Влияние на динамику разгона автомобиля

Дифференциал Torsen положительно сказывается на разгоне за счет непрерывного перераспределения крутящего момента между ведущими колесами. При потере сцепления одним колесом механизм автоматически передает больше мощности на колесо с лучшим зацепом, минимизируя пробуксовку. Это особенно эффективно при разгоне на неоднородных покрытиях (лед-асфальт, мокрая брусчатка), где обычный дифференциал провоцирует потерю тяги.

Главное преимущество – отсутствие электронных задержек: блокировка происходит предварительно за счет свойств червячных передач до возникновения проскальзывания. Это обеспечивает "упругий" разгон без рывков и пауз. Однако при полной потере сцепления обоими колесами (например, на льду) Torsen работает как открытый дифференциал, что ограничивает его эффективность в экстремальных условиях.

Ключевые особенности воздействия

Снижение пробуксовки: до 70% момента мгновенно перенаправляется на колесо с лучшим сцеплением
Плавность разгона: отсутствие резких блокировок предотвращает рывки и потерю траектории
Равномерное распределение нагрузки: уменьшает износ шин при агрессивном старте

Тип покрытия	Эффективность Torsen	Влияние на разгон
Сухой асфальт	Максимальная	Превосходное сцепление всех колес
Смешанное покрытие	Высокая	Компенсация разницы сцепления без потерь тяги
Гололед	Ограниченная	Требует осторожного старта из-за риска синхронной пробуксовки

Важно: Torsen не заменяет систему стабилизации, но сокращает ее вмешательство при разгоне. На полноприводных автомобилях эффект усиливается за счет распределения момента между осями.

Тип дифференциала	Преимущества в бездорожье	Ограничения в бездорожье
Torsen (самоблок)	Автоматическая работа, предсказуемость, надежность, хорошая проходимость на умеренном бездорожье и скользких покрытиях.	Неэффективен при полном вывешивании колес, ограничен при диагональном вывешивании, зависит от разницы момента, может не сработать на старте при резкой пробуксовке.
Принудительная блокировка	Максимальная проходимость, гарантированная передача момента на оба колеса оси независимо от сцепления.	Требует ручного включения/выключения, нельзя использовать на твердом покрытии, сложность и стоимость.
Электронная имитация (тормозными системами)	Возможность работать при вывешивании, активное распределение момента.	Перегрев тормозов, потеря тяги и скорости, запаздывание срабатывания, сложность и дороговизна.

Перспективы развития технологии Torsen в электромобилях

Интеграция дифференциалов Torsen в электромобили открывает потенциал для повышения эффективности и управляемости благодаря их предсказуемой механической блокировке. Ключевое преимущество – распределение крутящего момента между осями или колесами без задержек, что критично для реализации мгновенного момента электродвигателей. Это обеспечивает стабильное сцепление при разгоне, особенно на сложном покрытии, дополняя системы электронной стабилизации.

Развитие будет фокусироваться на адаптации конструкции под специфику электромобилей: минимизация потерь на трение для увеличения запаса хода, оптимизация под высокий начальный крутящий момент двигателей и снижение массы. Перспективным направлением является гибридизация – сочетание механической блокировки Torsen с электронным torque vectoring, где Torsen выступает базовым "аппаратным" элементом, а электроника тонко корректирует поведение.

Основные векторы эволюции:

Совместимость с векторным управлением моментом: Torsen как платформа для прецизионного распределения мощности между колесами при активном вмешательстве ЭБУ.
Адаптация к рекуперативному торможению: Модернизация шестеренчатой передачи для устойчивости к переменным нагрузкам при рекуперации, исключая проскальзывание.
Облегченные и компактные версии: Использование высокопрочных сплавов и упрощенных кинематических схем для снижения массы и места в условиях "подпольной" компоновки батарей.

Вызов	Решение
Конкуренция с индивидуальными мотор-колесами	Акцент на надежности и стоимости для полноприводных платформ без избыточного усложнения
Высокие требования к энергоэффективности	Внедрение подшипников качения с низким сопротивлением и оптимизация формы зубьев шестерен

Долгосрочная перспектива предполагает создание "умных" версий с датчиками нагрузки, интегрированными в корпус дифференциала для обратной связи с центральным контроллером. Это позволит динамически адаптировать степень блокировки под режим движения, покрытие и состояние батареи, сохраняя преимущества пассивной механики Torsen при цифровом управлении.

Список источников

При подготовке материала о дифференциале Torsen использовались авторитетные технические издания и документация производителей. Это гарантирует точность описания принципов работы и конструктивных особенностей устройства.

Источники включают специализированную литературу по автомобильным трансмиссиям, инженерные исследования и официальные патентные описания. Акцент сделан на механику самоблокирующихся дифференциалов винтового типа.

Техническая литература и документация

Гришкевич А.М. "Автомобильные трансмиссии: теория и расчет"
JTEKT TORSEN Division. Каталог технических решений для полноприводных систем
Патенты США №4,191,071 и №4,785,684 (базовые конструкции дифференциала)
Решетов Д.Н. "Детали машин: проектирование и расчет дифференциальных механизмов"
SAE Technical Paper 850782 "Torque-Bias Drive Development"
Учебное пособие МГТУ им. Баумана "Конструкции автомобильных дифференциалов"
