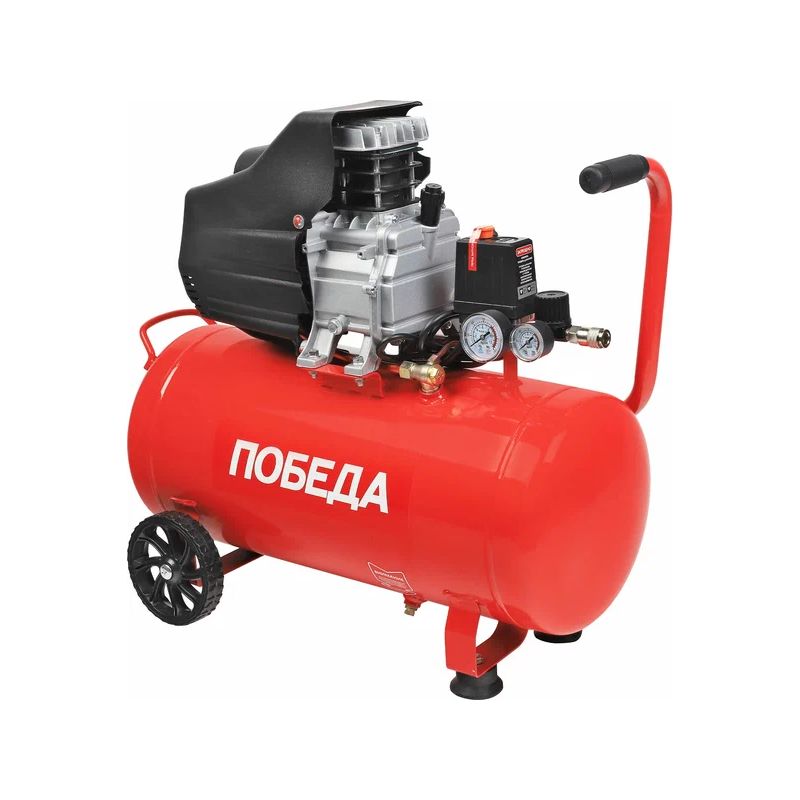

Устройство поршневого масляного компрессора

Статья обновлена: 18.08.2025

Масляные поршневые компрессоры остаются ключевым оборудованием в промышленных и производственных сферах, обеспечивая сжатие воздуха и газов для широкого спектра задач.

Эти установки используют кривошипно-шатунный механизм для преобразования вращательного движения в возвратно-поступательное, создавая необходимое давление рабочей среды.

Наличие масляного контура принципиально отличает данный тип компрессоров от безмасляных аналогов, гарантируя повышенную износостойкость деталей и стабильную производительность.

Конструкция цилиндро-поршневой группы с масляным охлаждением

Цилиндр оснащается двойными стенками, формирующими герметичную рубашку охлаждения, куда под давлением подаётся масло из системы смазки компрессора. Интенсивная циркуляция теплоносителя отводит избыточное тепло, возникающее при сжатии газа, предотвращая перегрев деталей и термические деформации.

Поршень выполняется с внутренними каналами или полостями, соединёнными с масляной системой через шатун и палец. Масло поступает к юбке поршня и днищу, обеспечивая их принудительное охлаждение. Для уплотнения используются маслосъёмные кольца, минимизирующие проникновение масла в рабочую камеру сжатия.

Ключевые элементы системы

Цилиндр с водяной рубашкой – Двойные стенки с внутренними перегородками для лабиринтного движения масла.
Поршень с каналами охлаждения – Полости или форсунки для разбрызгивания масла на горячие зоны.
Маслоподводящий механизм – Осевые каналы в шатуне и теле поршневого пальца.
Терморегулирующий клапан – Поддерживает оптимальную температуру масла в контуре.

Компонент	Функция охлаждения
Рубашка цилиндра	Отвод тепла через стенки цилиндра
Каналы в поршне	Непосредственное охлаждение днища и юбки
Масляный насос	Обеспечение циркуляции под давлением

Эффективность системы определяется точным расчётом скорости потока масла и площади теплообмена. Избыточное охлаждение снижает КПД из-за роста вязкости масла, а недостаточное – провоцирует закоксовывание колец и прогары. Конструкция включает датчики температуры на выходе из рубашки для контроля теплового режима.

Схема подключения ресивера к масляному поршневому компрессору

Ресивер подключается к выходному патрубку компрессорной головы через линию основного трубопровода. Обязательно устанавливается обратный клапан между компрессором и ресивером для предотвращения обратного хода сжатого воздуха и масла при остановке двигателя.

На входе в ресивер монтируется запорная арматура (шаровый кран) для обслуживания. От ресивера воздух направляется через фильтр-влагоотделитель и регулятор давления к пневмопотребителям. Предохранительный клапан на ресивере настраивается на давление, превышающее рабочее на 10-15%.

Ключевые компоненты подключения

Обратный клапан - исключает слив воздуха из ресивера при отключении компрессора
Предохранительный клапан - аварийный сброс давления при превышении нормы
Манометр - визуальный контроль давления в ресивере
Редуктор с фильтром - очистка воздуха и регулировка выходного давления
Конденсатоотводчик - автоматический слив влаги из ресивера

Типовая последовательность монтажа

Компрессор → Обратный клапан
Обратный клапан → Запорный кран
Запорный кран → Входной фланец ресивера
Выход ресивера → Фильтр-регулятор
Фильтр-регулятор → Пневмомагистраль

Параметр	Требование
Диаметр трубопровода	Не менее выходного патрубка компрессора
Рабочее давление	Соответствие паспортным данным ресивера
Уклон труб	1-2° в сторону ресивера для стока конденсата
Объем ресивера	≥ 30-50% от производительности компрессора

Важно: Все резьбовые соединения герметизируются фум-лентой или анаэробным герметиком. Монтаж выполняется на виброизолирующих опорах для снижения шума. Первый пуск проводят без нагрузки с проверкой герметичности стыков мыльным раствором.

Роль масляного фильтра в системе смазки компрессора

Масляный фильтр выполняет критическую функцию очистки смазочного масла от механических примесей, таких как продукты износа трущихся деталей (металлическая стружка, заусенцы), частицы нагара, пыль из окружающей среды и остатки продуктов окисления масла. Без эффективной фильтрации эти абразивные включения циркулируют в системе, ускоряя износ поверхностей поршневых колец, цилиндров, подшипников коленчатого вала и других нагруженных узлов.

Чистота масла напрямую влияет на стабильность работы компрессора: загрязнения ухудшают смазывающие свойства жидкости, провоцируют засорение масляных каналов и нарушают теплосъем с нагревающихся деталей. Фильтр поддерживает необходимый уровень чистоты, обеспечивая бесперебойную подачу масла под давлением ко всем точкам трения, что предотвращает сухое трение, задиры и перегрев.

Ключевые последствия отсутствия или неисправности фильтра

Ускоренный износ компонентов: Абразивные частицы действуют как притирочная паста, увеличивая зазоры и снижая компрессию.
Перегрев масла: Загрязнения снижают теплоотводящую способность смазки, повышая риск термического разложения масла.
Засорение магистралей: Продукты износа блокируют узкие каналы подачи масла, вызывая масляное голодание узлов.

Параметр	Без фильтра	С исправным фильтром
Срок службы масла	Резко сокращается	Соответствует регламенту
Интервал замены деталей	Уменьшается в 2-3 раза	Нормативный
Энергопотребление	Растёт из-за потерь на трение	Стабильное

Регулярная замена фильтрующего элемента в соответствии с регламентом производителя обязательна. Использование неоригинальных или низкокачественных фильтров снижает эффективность очистки из-за неоптимальной пористости фильтровальной бумаги или недостаточной пропускной способности. Особое внимание уделяется фильтрам полнопоточного типа, через которые проходит 100% масла перед подачей в магистраль – их неисправность мгновенно влияет на работу компрессора.

Контроль давления: Падение давления масла после фильтра указывает на его засорение или повреждение перепускного клапана.
Визуальный осмотр: При замене масла обязателен осмотр старого фильтра на наличие металлической стружки – признак износа деталей.
Соответствие параметрам: Фильтр должен соответствовать вязкости масла и рабочему давлению конкретной модели компрессора.

Выбор компрессорного масла для разных температур эксплуатации

Температурный режим работы поршневого компрессора напрямую влияет на вязкость масла – ключевой параметр для эффективной смазки, уплотнения зазоров и отвода тепла. Слишком густое масло при низких температурах затруднит пуск и циркуляцию, а излишне жидкое при высоких температурах не обеспечит необходимой защитной пленки, приводя к повышенному износу и утечкам.

Производители компрессоров и масел указывают рекомендуемые классы вязкости по ISO VG (Viscosity Grade) для конкретных диапазонов температур окружающей среды и рабочих температур в цилиндре. Игнорирование этих рекомендаций сокращает ресурс оборудования и увеличивает риск аварий.

Критерии выбора по температурным условиям

Низкие температуры (ниже -10°C):

Основная задача: Обеспечить легкий пуск и быструю подачу масла к трущимся поверхностям.
Рекомендуемые масла: Синтетические (ПАО, алкилированные нафталины, сложные эфиры) с низкой температурой застывания.
Классы вязкости ISO VG: 32, реже 46. Синтетика сохраняет текучесть при морозах, где минеральные масла загустевают.

Умеренные температуры (от -10°C до +35°C):

Основная задача: Оптимальный баланс между защитой при рабочих температурах и прокачиваемостью при пуске.
Рекомендуемые масла: Минеральные или полусинтетические с хорошими антиокислительными и противоизносными свойствами.
Классы вязкости ISO VG: 46, 68. Наиболее распространенный диапазон для стандартных условий.

Высокие температуры (выше +35°C, жаркий климат, интенсивная работа):

Основная задача: Сохранение стабильной вязкостной пленки и предотвращение лакообразования/коксования при сильном нагреве.
Рекомендуемые масла: Термостабильные синтетические масла (ПАО, сложные эфиры) или специальные минеральные масла с усиленными присадками.
Классы вязкости ISO VG: 68, 100. Повышенная вязкость компенсирует разжижение при нагреве.

Экстремально высокие температуры (многоступенчатые компрессоры, выходные ступени):

Основная задача: Противостоять термическому разложению и образованию нагара в зонах максимального нагрева (клапаны, поршневые кольца).
Рекомендуемые масла: Специализированные синтетические масла (чаще всего сложные эфиры или полиалкиленгликоли - PAG) с очень высоким индексом вязкости и термоокислительной стабильностью.
Классы вязкости ISO VG: 100, 150. Требуется высокая начальная вязкость.

Температурный диапазон	Тип масла	ISO VG	Ключевые свойства
< -10°C	Синтетика (ПАО, AN, Esters)	32, 46	Низкая T застывани, текучесть на старте
-10°C до +35°C	Минеральное/Полусинтетика	46, 68	Сбалансированные защитные свойства
> +35°C	Термостабильная синтетика (ПАО, Esters)	68, 100	Высокая термоокислительная стабильность
Экстремальный нагрев	Спецсинтетика (Esters, PAG)	100, 150	Стойкость к коксованию, высокий ИВ

Дополнительные факторы: Всегда учитывайте требования производителя компрессора (допуски), тип газа (нейтральный, агрессивный), наличие влаги и нагрузку. Для арктических условий или жарких цехов синтетические масла предпочтительнее минеральных из-за лучшего вязкостно-температурного поведения. Регулярный контроль состояния масла (вязкость, кислотное число, загрязненность) обязателен для своевременной замены.

Пошаговая процедура замены масла в поршневом компрессоре

Регулярная замена масла обеспечивает стабильную работу компрессора, предотвращает перегрев и износ деталей. Используйте только масло с допуском, указанным производителем в технической документации.

Перед началом работ убедитесь, что компрессор отключен от сети, давление в ресивере сброшено через дренажный клапан. Подготовьте емкость для старого масла, ветошь, новое масло и ключи согласно спецификации оборудования.

Порядок замены масла

Прогрев масла: Запустите компрессор на 10-15 минут для разжижения отработанного масла. Остановите агрегат и отключите питание.
Слив старого масла:
- Установите емкость под сливную пробку картера
- Открутите пробку и полностью слейте масло
- Очистите магнитную пробку от металлической стружки
Промывка системы (при необходимости):
- Залейте промывочное масло до минимальной отметки
- Запустите компрессор на 5-7 минут
- Слейте промывку полностью
Заправка нового масла:
- Вверните сливную пробку с новой прокладкой
- Залейте свежее масло через заливную горловину до уровня по смотровому окну
- Проконтролируйте отсутствие подтеканий
Проверка уровня после запуска:
- Включите компрессор без нагрузки на 3-5 минут
- Остановите оборудование и дайте маслу отстояться 2 минуты
- Долейте масло до середины смотрового окна при необходимости

Утилизируйте отработанное масло согласно экологическим нормам. Фиксируйте дату замены в журнале обслуживания. Проводите операцию через интервалы, указанные в руководстве по эксплуатации.

Настройка реле давления для поршневого компрессора с масляной смазкой

Правильная регулировка реле давления обеспечивает стабильную работу компрессора, предотвращает перегрузку двигателя и износ поршневой группы. Основными параметрами настройки являются давление включения (нижний предел) и давление выключения (верхний предел), определяющие рабочий диапазон оборудования.

Перед регулировкой обязательно отключите компрессор от электросети и стравите воздух из ресивера. Убедитесь в наличии доступа к регулировочным пружинам под крышкой реле и исправности контрольного манометра. Изменения выполняются малыми шагами с последующей проверкой работы системы.

Процедура регулировки

Регулировка давления выключения (P_max):
Вращайте гайку основной пружины (обычно обозначена "P" или имеет больший размер). Поворот по часовой стрелке увеличивает давление отключения компрессора.
Регулировка разницы давлений (ΔP):
Вращайте гайку вспомогательной пружины (обозначена "ΔP"). Поворот по часовой стрелке увеличивает разницу между P_max и давлением включения.
Проверка настройки:
Запустите компрессор, зафиксируйте значения срабатывания по манометру. При несоответствии параметров повторите регулировку после полного сброса давления.

Параметр	Регулировочный элемент	Эффект вращения по часовой стрелке
Давление отключения (P_max)	Основная пружина (P)	Увеличение
Диапазон срабатывания (ΔP)	Дифференциальная пружина (ΔP)	Увеличение разницы между P_max и P_min

Критические ограничения: Не превышайте максимальное давление, указанное в паспорте компрессора. Минимальная разница ΔP должна составлять 1-1.5 бар для предотвращения частых пусков двигателя. После завершения настройки зафиксируйте регулировочные гайки контргайками.

Монтаж и обвязка маслосъемных колец на поршне

Перед установкой маслосъемных колец тщательно проверьте состояние канавок поршня и боковых поверхностей. Убедитесь в отсутствии задиров, нагара и следов износа, которые могут нарушить посадку колец. Очистите канавки металлической щеткой или специализированным растворителем, после чего промойте поршень в керосине и просушите сжатым воздухом. Контролируйте зазоры в замках компрессионных и маслосъемных колец щупом согласно спецификации производителя.

При монтаже маслосъемного кольца соблюдайте последовательность сборки: сначала устанавливаются нижние компрессионные кольца (если предусмотрены), затем маслосъемный комплект. Маслосъемное кольцо обычно состоит из двух тонких стальных колец (верхнего и нижнего) и расширителя-пружины между ними. Надевайте кольца на поршень строго вручную, используя специальные монтажные клещи без острых кромок, чтобы избежать царапин и деформации. Располагайте замки колец под углом 120°-180° относительно друг друга для минимизации прорыва газов.

Ключевые этапы обвязки колец

Наденьте верхнее стальное кольцо маслосъемного комплекта в нижнюю канавку поршня, контролируя свободу вращения в канавке.
Установите радиальный расширитель (пружину) внутрь канавки, совмещая его замок с меткой на поршне (при наличии).
Смонтируйте нижнее стальное кольцо, обеспечив равномерное распределение усилия пружины-расширителя по всей окружности.
Проверьте осевой зазор кольца в канавке щупом: допустимое значение – 0.04-0.08 мм для новых деталей.

После монтажа проверьте подвижность колец в канавках легким проворотом отверткой. Замки должны свободно сходиться при сжатии. Для облегчения ввода поршня в цилиндр используйте стяжные хомуты, равномерно затягивая их по окружности. Избегайте перекоса колец при вводе поршня в гильзу – это приводит к залому и потере герметичности.

Контролируемый параметр	Нормативное значение	Инструмент проверки
Зазор в замке кольца	0.2-0.6 мм (зависит от диаметра)	Щуп
Осевой зазор кольца в канавке	0.03-0.07 мм	Щуп или индикатор
Расположение замков	Смещение ≥ 120°	Визуальный контроль

Перед запуском компрессора удостоверьтесь, что на юбке поршня и зеркале цилиндра присутствует тонкий слой масляной пленки. Недостаточная смазка при первых оборотах вала вызывает сухое трение и задиры. При обнаружении заедания колец после пробной прокрутки вала вручную немедленно демонтируйте узел для повторной диагностики.

Диагностика износа уплотнительных колец цилиндра

Износ уплотнительных колец цилиндра напрямую влияет на эффективность компрессора. Основная функция этих колец – создание герметичности между поршнем и стенками цилиндра, предотвращение прорыва сжатого газа в картер и утечки масла в рабочую камеру. Потеря герметичности приводит к падению производительности, росту энергопотребления и ускоренному износу других компонентов.

Своевременное выявление износа критически важно для предотвращения катастрофических отказов. Диагностика основывается на анализе косвенных признаков и параметров работы компрессора, так как прямой визуальный осмотр колец требует разборки агрегата. Регулярный мониторинг позволяет планировать ремонт до возникновения критических повреждений.

Ключевые признаки износа:

Снижение производительности: Увеличение времени нагнетания до заданного давления.
Повышенный расход масла: Усиленный выброс масла через воздушный фильтр или выход сжатого газа.
Перегрев ступени: Аномальный рост температуры на выходе цилиндра.
Стук или шумы: Появление посторонних звуков при работе поршневой группы.
Падение давления в картере: Снижение вакуума при работе (для компрессоров с герметичным картером).

Методы диагностики:

Замер производительности: Фиксация времени заполнения ресивера и сравнение с паспортными данными.
Анализ расхода масла: Контроль уровня и частоты долива масла, визуальный осмотр выходного воздуха/газа на наличие масляного тумана.
Термометрия: Измерение температуры корпуса цилиндра и выходного патрубка пирометром.
Виброакустический контроль: Выявление изменений в спектре вибраций или появление характерных стуков.
Пневмотестирование: Заглушение нагнетательного клапана и замер скорости падения давления в линии после цилиндра.

Последствия игнорирования износа:

Проблема	Результат
Потеря компрессии	Холостая работа, перегрузка электродвигателя
Замасливание системы	Загрязнение пневмоинструмента, повреждение осушителей
Перегрев поршневой группы	Заклинивание поршня, деформация гильзы цилиндра
Задиры на зеркале цилиндра	Необходимость дорогостоящей замены гильзы

Техническое обслуживание клапанной группы компрессора

Регулярное обслуживание клапанов критично для производительности поршневого компрессора. Изношенные или загрязненные пластины вызывают падение давления, перегрев, вибрацию и повышенный расход масла. Игнорирование процедур ведет к межремонтному сокращению ресурса агрегата на 30-50%.

Плановые работы включают визуальный контроль, очистку седел и пластин, притирку поверхностей, замену деформированных элементов и проверку зазоров. Периодичность определяется наработкой моточасов (каждые 500-1000 часов) или при появлении симптомов неисправности: характерных щелчков, падения производительности или роста температуры нагнетания.

Порядок выполнения операций

Демонтаж: Отключите питание, стравите воздух из ресивера. Аккуратно снимите крышки клапанных коробок, отметив позиции всасывающих и нагнетательных узлов.
Очистка:
- Удалите нагар и отложения металлической щеткой
- Промойте детали в керосине или спецрастворе
- Просушите сжатым воздухом (запрещено использовать волокнистые ткани!)

Дефектовка: Проверьте на:

Дефект	Допуск	Решение
Трещины на пластинах	Не допускаются	Замена комплекта
Прогиб пластин	≤ 0.03 мм	Притирка или замена
Износ седла	Рисунок прилегания ≥85%	Фрезеровка

Притирка:
- Нанесите пасту ГОИ на рабочую поверхность
- Круговыми движениями притирайте пластину к седлу
- Контролируйте равномерность следа синькой
Сборка: Установите пластины строго по меткам. Проверьте высоту подъема (0.8-2.5 мм для всасывающих, 1.2-3 мм для нагнетательных). Затяните болты крест-накрест с моментом, указанным в инструкции.

После обслуживания выполните пробный пуск без нагрузки. Проверьте отсутствие посторонних шумов, время заполнения ресивера и температуру головы цилиндра. Ведите журнал ТО с фиксацией замеров и замененных деталей.

Правила обкатки нового поршневого масляного компрессора

Обкатка необходима для приработки подвижных деталей компрессора и стабилизации рабочих характеристик. Пренебрежение этим этапом сокращает срок службы оборудования и повышает риск преждевременных отказов.

Процедура выполняется перед первым пуском под нагрузкой и требует строгого соблюдения регламента производителя. Основная цель – формирование оптимального масляного слоя на трущихся поверхностях и проверка корректности работы всех систем.

Ключевые этапы обкатки

Предпусковая проверка:
- Контроль уровня масла (допускается только рекомендованная производителем марка)
- Проверка затяжки крепежных элементов и соединений трубопроводов
- Прокрутка вала вручную на 2-3 оборота для распределения масла
Холостой режим:
- Запуск без нагрузки продолжительностью 30-60 минут
- Контроль вибраций, посторонних шумов и температуры корпусных деталей
- Проверка отсутствия утечек масла и воздуха
Постепенное нагружение:

Этап Нагрузка (% от номинала) Длительность

1 25% 2 часа

2 50% 4 часа

3 75% 6 часов
Контроль параметров:
- Температура масла не должна превышать 70°C
- Давление в картере – в пределах паспортных значений
- Визуальный осмотр масла на наличие металлической стружки

Этап	Нагрузка (% от номинала)	Длительность
1	25%	2 часа
2	50%	4 часа
3	75%	6 часов

После завершения цикла нагрузочных тестов выполняется полная остановка компрессора, слив отработанного масла и промывка системы. Обязательна замена масляного фильтра и заливка свежего масла. Первая замена масла проводится через 50-100 часов эксплуатации.

Замена воздушного фильтра компрессора: периодичность и процедура

Регулярная замена воздушного фильтра критически важна для эффективной работы поршневого масляного компрессора. Загрязненный фильтр создает избыточное сопротивление всасыванию, заставляя двигатель работать с повышенной нагрузкой и увеличивая расход электроэнергии.

Пренебрежение заменой приводит к ускоренному износу поршневой группы, перегреву компрессора и снижению производительности. Частицы пыли, проникая через поврежденный фильтр, смешиваются с маслом и образуют абразивную смесь, повреждающую цилиндры и кольца.

Пошаговая процедура замены

Остановите компрессор и сбросьте давление из ресивера через дренажный клапан.
Отсоедините питание компрессора от электросети.
Открутите крепежные винты или отожмите фиксаторы крышки воздушного фильтра.
Извлеките старый фильтрующий элемент, очистите посадочное место от пыли.
Установите новый фильтр, совместив метки ориентации (если предусмотрены).
Зафиксируйте крышку, убедившись в герметичности прилегания.

Критерий	Фильтр с нормальным износом	Требующий замены
Внешний вид	Равномерное загрязнение	Пятна масла, деформация
Перепад давления	До 0.1 Бар	Выше 0.3 Бар
Рабочий шум	Штатный режим	Характерное "завывание"

После замены запустите компрессор на холостом ходу, проверьте отсутствие подсоса воздуха и стабильность давления. Утилизируйте отработанный фильтр как твердые бытовые отходы.

Причины перегрева масляного поршневого компрессора и методы устранения

Эксплуатация поршневого компрессора с перегревом масла приводит к ускоренной деградации смазочного материала, повышенному износу трущихся пар (поршневых колец, цилиндров, подшипников) и риску заклинивания механизмов. Критически важно своевременно выявлять и устранять факторы, вызывающие превышение температурного режима.

Основные причины перегрева связаны с нарушениями в системе смазки, недостаточным охлаждением, механическими проблемами или эксплуатацией в нерасчетных условиях. Анализ симптомов (например, изменение цвета/запаха масла, срабатывание термозащиты, падение производительности) помогает локализовать источник проблемы для эффективного ремонта.

Распространенные причины и способы их устранения

Проблемы системы смазки:

Низкий уровень масла – Долить масло до отметки на указателе (визоре), используя только рекомендованный производителем тип.
Загрязнение или деградация масла – Полностью заменить масло и масляный фильтр согласно регламенту ТО.
Забитый масляный фильтр – Заменить фильтрующий элемент, проверить систему на наличие загрязнений.
Неисправность масляного насоса – Проверить давление масла, изношенные детали насоса заменить.

Нарушения теплообмена:

Загрязнение ребер цилиндров или радиатора – Очистить поверхности от пыли, грязи, масляных отложений сжатым воздухом или щеткой.
Недостаточная вентиляция помещения – Обеспечить приток свежего воздуха, установить вытяжную вентиляцию, соблюдать минимальные расстояния до стен.
Неисправность вентилятора охлаждения – Проверить электропитание, подшипники, лопасти; заменить поврежденный вентилятор.

Механические и эксплуатационные факторы:

Износ поршневой группы – Замерить компрессию, при превышении допустимого износа выполнить капитальный ремонт (расточка цилиндров, замена колец, поршней).
Закоксовывание клапанов – Демонтировать, очистить или заменить впускные/выпускные клапаны.
Повышенное давление нагнетания – Проверить настройки редукционного клапана, соответствие производительности компрессора потреблению воздуха.
Эксплуатация в жаркой среде – Установить компрессор в более прохладное место, использовать принудительный обдув, рассмотреть модель с повышенным терморесурсом.

Симптом	Возможная причина	Действие
Масло быстро темнеет и пахнет горелым	Перегрев из-за загрязнения теплообменника или износа ЦПГ	Очистка радиатора/цилиндров, замена масла, проверка компрессии
Частое отключение по термозащите	Недостаток масла, слабый воздушный поток, высокое давление	Проверить уровень масла, вентиляцию, давление в ресивере
Шум при работе маслонасоса	Забита масляная магистраль, износ насоса	Промыть систему, заменить/отремонтировать насос

Для предотвращения перегрева обязательно соблюдение регламента технического обслуживания: регулярная замена масла и фильтров, очистка поверхностей охлаждения, контроль уровня масла и рабочего давления. Мониторинг температуры корпуса цилиндра или картера с помощью пирометра позволяет выявлять проблемы на ранней стадии.

Анализ шумов и стуков при работе поршневого блока

Аномальные звуки в поршневом блоке масляного компрессора сигнализируют о потенциальных неисправностях, требующих немедленной диагностики. Характер шумов (металлический стук, скрежет, неравномерное гудение) прямо коррелирует с типом повреждения компонентов. Игнорирование этих признаков ведет к прогрессирующему износу и катастрофическим поломкам, таким как заклинивание вала или разрушение цилиндровой группы.

Источники шумов разделяются на механические (ударное взаимодействие деталей) и гидродинамические (кавитация, турбулентность масляного потока). Критически важно локализовать зону возникновения: верхняя часть блока указывает на проблемы с поршневой группой, нижняя – на неполадки кривошипно-шатунного механизма, равномерный гул по всему корпусу характерен для дисбаланса ротора.

Типовые причины и методы идентификации

Тип звука	Вероятная причина	Способ проверки
Ритмичный металлический стук	Увеличенный зазор в подшипниках коленвала, износ шатунных втулок	Замер вибрации акселерометром, акустический анализ при переменных оборотах
Резкий скрежет при запуске	Дефицит масла, повреждение антифрикционного слоя вкладышей	Контроль давления масла, визуальный осмотр через смотровые люки
Периодические щелчки	Поломка поршневых колец, деформация клапанов	Компрессионные тесты, эндоскопия цилиндров

Ключевые диагностические процедуры включают:

Виброакустический мониторинг с построением спектрограмм для выявления резонансных частот
Термографию подшипниковых узлов при пиковых нагрузках
Экспресс-анализ металлических примесей в масле методом спектрометрии

Важно: Шумы газодинамического происхождения (свист на всасывании, низкочастотные пульсации) требуют проверки герметичности тракта и состояния фильтров. Отличительный признак – изменение тональности при регулировании производительности компрессора.

Технология притирки пластин клапанов своими руками

Притирка пластин клапанов поршневого компрессора устраняет микронеровности на их посадочных поверхностях, обеспечивая герметичное прилегание. Эта процедура критична для восстановления рабочего давления и предотвращения утечек масла или воздуха через клапанный узел. Некачественная притирка приводит к падению производительности компрессора и перегреву.

Перед началом работ клапан разбирают, удаляют старые уплотнения и тщательно очищают пластины и седла от нагара. Используют мягкую ветошь и растворитель (например, уайт-спирит), избегая абразивных материалов, способных оставить царапины. Контролируют отсутствие деформаций пластин – искривлённые детали требуют замены.

Пошаговая процедура притирки

Подбор пасты: Используйте абразивную пасту средней (ГОСТ 2000-3000) и мелкой (ГОСТ 800-1000) зернистости. Для финишной полировки применяйте пасту ГОСТ 100-200.
Нанесение состава: Равномерным тонким слоем распределите пасту средней зернистости по рабочей поверхности седла клапана.
Притирка пластины:
- Установите пластину точно в посадочное место седла.
- Слегка прижмите пальцем, выполняя вращательные движения (угол 30-45°) с переменой направления.
- Каждые 10-15 секунд проворачивайте пластину на 90° для равномерного износа.
Контроль процесса: После появления сплошной матовой полосы на пластине и седле удалите отработанную пасту, повторите операцию с мелкозернистой пастой.
Финишная полировка: Завершите притирку пастой минимальной зернистости круговыми движениями без сильного нажима.

Проверка качества: После промывки деталей растворителем насухо протрите поверхности. Нанесите тонкий слой моторного масла на седло, установите пластину. Резко поднимите её – правильная притирка обеспечивает характерный щелчок за счёт вакуумного эффекта. Альтернативный метод – заливка керосина в камеру клапана: отсутствие протечек в течение 2-3 минут подтверждает герметичность.

Этап притирки	Рекомендуемая паста (ГОСТ)	Длительность
Грубая обработка	2000-3000	До появления сплошной матовости
Тонкая притирка	800-1000	1-2 минуты
Полировка	100-200	30-45 секунд

Важно: Избегайте перекоса пластины при притирке! Чрезмерное усилие или длительная обработка абразивом высокой зернистости приводят к образованию "прожогов" и потере плоскостности. После сборки клапана проверьте компрессор на холостом ходу – отсутствие стуков и стабильное давление указывают на успешность работ.

Расчет производительности поршневого компрессора для пневмоинструмента

Производительность компрессора определяет количество сжатого воздуха, подаваемого к пневмоинструменту, и измеряется в литрах в минуту (л/мин) или кубических метрах в час (м³/ч). Недостаточная производительность приводит к падению давления в системе, сбоям в работе оборудования и перегрузке компрессора.

Расчет основан на геометрических параметрах цилиндра и скорости вращения вала. Ключевыми переменными являются диаметр цилиндра (D), ход поршня (S), количество цилиндров (n) и частота вращения коленчатого вала (N). Требуемая производительность должна превышать суммарное потребление всех инструментов с запасом 20-30%.

Методика расчета

Теоретическая производительность (Q_т) вычисляется по формуле:

Q_т = (π × D² × S × N × n × 60) / (4 × 1000)

где:

Q_т – теоретическая подача, м³/ч;

D – диаметр цилиндра, м;

S – ход поршня, м;

N – частота вращения, об/мин;

n – число цилиндров.

Фактическая производительность (Q_ф) учитывает потери:

Q_ф = Q_т × η_v

где η_v – объемный КПД (0.65-0.85 для масляных компрессоров). Потери возникают из-за:

Утечек через уплотнения
Нагрева воздуха при сжатии
Сопротивления всасывающего клапана

Пример расчета

Для компрессора с параметрами: D=0.08 м, S=0.05 м, n=2, N=1450 об/мин, η_v=0.75:

Q_т = (3.14 × 0.08² × 0.05 × 1450 × 2 × 60) / (4 × 1000) = 0.44 м³/ч
Q_ф = 0.44 × 0.75 = 0.33 м³/ч (330 л/мин)

Параметр	Значение
Требуемая производительность инструментов	250 л/мин
Расчетная Q_ф	330 л/мин
Рекомендуемый запас (25%)	312 л/мин
Соответствие требованиям	Да (330 > 312)

Учитывайте пиковое потребление инструментов и возможные потери в пневмолиниях. Для сетей длиной свыше 10 м или при наличии изгибов увеличивайте расчетную производительность на 5-15%.

Особенности зимней эксплуатации на открытых площадках

Низкие температуры вызывают загустевание масла, увеличивая сопротивление при запуске и ухудшая смазку трущихся деталей. Это приводит к повышенному износу поршневой группы и риску сухого трения в первые минуты работы.

Конденсация влаги в ресивере и трубопроводах усиливается при перепадах температур, что вызывает коррозию и обледенение внутренних полостей. Замерзшая вода в дренажных клапанах или воздушных фильтрах блокирует нормальную работу системы.

Ключевые требования для безопасной эксплуатации

Применение зимних сортов масла (вязкостью ISO VG 32 или ниже) с улучшенной текучестью при -25°C
Предпусковой подогрев картера:
- Электрические термоподогреватели
- Тепловые экраны или утепленные кожухи

Регламент обслуживания:

Операция	Частота зимой
Слив конденсата из ресивера	После каждой остановки
Контроль влагоотделителей	2 раза в смену
Проверка масляной системы	Перед каждым запуском

Обязателен прогрев на холостом ходу 5-7 минут перед нагрузкой для стабилизации вязкости масла. Требуется усиленная защита воздухозаборных патрубков от снежных заносов и установка морозостойких уплотнений на клапанах.

Выбор оптимального объема ресивера для компрессорной установки

Объём ресивера напрямую влияет на стабильность работы пневмосистемы и ресурс поршневого компрессора. Недостаточный объём вызывает частые циклы включения/выключения двигателя, ускоряя износ механических компонентов и повышая энергопотребление. Избыточный объём увеличивает инерционность системы и затраты на оборудование без значимых преимуществ.

Расчёт оптимального объёма базируется на трёх ключевых параметрах: производительности компрессора (л/мин), требуемом рабочем давлении (бар) и допустимой частоте пусков двигателя в час. Для поршневых масляных моделей критично ограничивать пусковые циклы (обычно 10-15 раз/час) для предотвращения перегрева масла и деформации клапанов.

Формула и практические рекомендации

Минимальный объём ресивера (V) рассчитывается по формуле:
V = Q × t / (P_max - P_min), где:
Q – производительность компрессора (л/мин),
t – время паузы между пусками (мин),
P_max и P_min – верхнее/нижнее давление в ресивере (бар).

Типовые соотношения для промышленных установок:

Производительность компрессора (м³/мин)	Рекомендуемый объём ресивера (л)
0.1 - 0.5	50 - 100
0.5 - 1.0	100 - 300
1.0 - 3.0	300 - 500
3.0 - 10.0	500 - 1000+

Дополнительные факторы выбора:

Характер потребления воздуха: для импульсных нагрузок (дробеструйные аппараты) объём увеличивают на 40-60%.
Требования к осушению: ресиверы большого объёма способствуют конденсации влаги.
Резервные функции: при риске отключения электроэнергии объём наращивают для поддержания давления.

Проверка корректности выбора – время заполнения ресивера от P_min до P_max должно составлять 2-5 минут, а перепады давления у потребителя не превышать 10% от номинала.

Интеграция влагоотделителя в линию масляного поршневого компрессора

Влагоотделитель монтируется непосредственно после выходного патрубка компрессора для конденсации паров воды из сжатого воздуха. Его установка предотвращает проникновение влаги в пневмосистему и масляный контур, снижая риск эмульгирования смазки и коррозии компонентов. Точка интеграции выбирается до ресивера и фильтров тонкой очистки для минимизации тепловых потерь и повышения эффективности сепарации.

Ключевым требованием является герметичность соединений и соответствие диаметров трубопровода рабочим параметрам компрессора. Для поршневых моделей с цикличной работой обязательна установка автоматического дренажного клапана в нижней части влагоотделителя. Это исключает ручное обслуживание и обеспечивает своевременный сброс конденсата при пульсирующей подаче воздуха.

Критерии выбора влагоотделителя

Производительность: Должна на 15-20% превышать пиковую подачу компрессора
Рабочее давление: Соответствие максимальному давлению в системе (минимум 10-12 бар для промышленных моделей)
Тип сепарации: Циклонные – для базовой очистки, адсорбционные – для критичных применений

Параметр	Недостатки отсутствия	Преимущества интеграции
Качество воздуха	Влажность масляной эмульсии до 100%	Снижение влажности до 60-70%
Ресурс оборудования	Коррозия цилиндро-поршневой группы	Увеличение срока службы на 25-40%
Эксплуатация	Частая замена масла (каждые 200-300 часов)	Стандартные интервалы замены (500+ часов)

При монтаже необходимо обеспечить уклон магистрали 1-2° в сторону влагоотделителя и теплоизоляцию участка после компрессора. Для высокопроизводительных установок (>100 л/мин) рекомендуется установка промежуточного охладителя перед сепаратором. Обвязка включает запорные вентили до и после узла для обслуживания без остановки компрессорной станции.

Регулярная проверка дренажной системы – критически важная процедура. Засорение клапана ведет к переполнению сепаратора и гидроударам в пневмолинии. Для диагностики применяются визуальные индикаторы уровня конденсата и датчики давления с автоматической аварийной сигнализацией.

Модернизация системы вентиляции картера поршневого блока

Традиционные системы вентиляции картера поршневых компрессоров часто страдают от недостаточной эффективности удаления картерных газов, что приводит к повышению давления внутри блока, ускоренному окислению масла и увеличению риска протечек уплотнений. Накопление топливно-воздушной смеси и кислотных соединений в картерном пространстве провоцирует коррозию деталей и сокращает межсервисные интервалы.

Целесообразность модернизации обусловлена необходимостью минимизации "прорыва" газов из камеры сгорания через поршневые кольца, который вызывает вспенивание масла, снижение КПД агрегата и рост эксплуатационных затрат. Оптимизированная система должна обеспечивать стабильный вакуум в картере при любых режимах работы без загрязнения окружающей среды.

Ключевые направления модернизации

Основные решения для повышения эффективности:

Внедрение двухступенчатых сепараторов с коалесцентными фильтрами для улавливания масляных аэрозолей до 0.3 мкм
Автоматические регуляторы вакуума с пневмоприводами, поддерживающие давление в диапазоне -15...-25 mbar
Турбоэжекторные модули, использующие энергию выхлопных газов для создания разрежения

Сравнение технологических решений:

Технология	Эффективность сепарации	Диапазон давления	Срок окупаемости
Центробежные сепараторы	92-95%	-10...-40 mbar	12-18 мес
Мембранные регуляторы	до 98%	-15...-60 mbar	8-14 мес
Эжекторные системы	85-90%	-20...-100 mbar	6-10 мес

Критически важные аспекты при проектировании:

Синхронизация работы клапанов PCV с тактами двигателя
Термостатирование магистралей для предотвращения конденсации влаги
Мониторинг состояния фильтрующих элементов через датчики перепада давления

Проверка компрессии в цилиндрах без демонтажа головки

Проверка компрессии без разборки головки блока цилиндров позволяет оперативно оценить состояние поршневой группы, клапанов и уплотнений масляного компрессора. Метод основан на измерении максимального давления, создаваемого в цилиндре при проворачивании коленчатого вала стартером или вручную.

Для проведения диагностики потребуется компрессометр с резьбовым адаптером, соответствующим размерам свечных отверстий или специальных технологических заглушек. Предварительно прогревают двигатель до рабочей температуры, отключают топливоподачу и зажигание, обеспечивая свободное вращение вала.

Технология выполнения замеров

Демонтировать свечу зажигания/накаливания в первом цилиндре
Ввернуть переходник компрессометра в свечное отверстие
Полностью открыть дроссельную заслонку (при наличии)
Проворачивать коленвал стартером 5-7 секунд
Зафиксировать максимальное значение на манометре
Повторить процедуру для остальных цилиндров

Критерии оценки результатов:

Показатель	Норма	Отклонение
Разница между цилиндрами	≤ 10%	Износ колец/гильз
Абсолютное значение	≥ 22 bar	Прогар клапанов
Динамика роста давления	Равномерный рост	Залегание колец

При обнаружении пониженной компрессии в одном цилиндре выполняют уточняющую диагностику: заливают 5 мл моторного масла через свечное отверстие и повторяют замер. Повышение давления указывает на износ поршневых колец, отсутствие изменений - на негерметичность клапанов или пробой прокладки.

Способы уменьшения вибрации напольных масляных компрессоров

Вибрация поршневых компрессоров возникает из-за динамических нагрузок при возвратно-поступательном движении элементов. Негативные последствия включают шум, разрушение фундамента, ослабление соединений и снижение ресурса оборудования. Эффективное гашение колебаний критически важно для стабильной эксплуатации.

Комплексный подход к виброзащите требует сочетания конструктивных решений и эксплуатационных мер. Основное внимание уделяется разрыву путей передачи колебаний на основание и смежное оборудование.

Методы виброизоляции

Виброопоры: Установка на резиновые демпферы, пружинные блоки или комбинированные амортизаторы, снижающие передачу колебаний на фундамент
Утяжеленная платформа: Монтаж агрегата на массивную бетонную плиту для увеличения инерционной массы и подавления резонанса
Гибкие подводы: Применение виброкомпенсаторов в трубопроводах для развязки коммуникаций
Динамическая балансировка: Корректировка дисбаланса вращающихся узлов (коленвал, маховик) на специальных стендах

Технология	Эффективность	Особенности
Антивибрационные опоры	Снижение вибрации на 70-90%	Требуют расчета нагрузки и частоты
Фундаментные болты с демпферами	Устранение структурного шума	Обязательное выравнивание по уровню

Дополнительные меры: Регулярная проверка крепежа, замена изношенных подшипников, использование демпфирующих покрытий пола. Особое внимание уделяется соосности валов при подключении приводов.

Техника безопасности при работе с поршневыми компрессорами под давлением

Перед запуском компрессора обязателен визуальный контроль целостности корпуса, трубопроводов, запорной арматуры и предохранительных клапанов. Убедитесь в отсутствии масляных подтёков, деформаций и коррозии, способных вызвать разгерметизацию. Проверьте уровень масла в картере согласно техпаспорту и отсутствие посторонних предметов в зоне вращающихся частей.

Запрещается эксплуатация оборудования с неисправными манометрами, термометрами или сработавшими предохранительными устройствами. Все защитные кожухи вентилятора и ременной передачи должны быть надёжно зафиксированы. Работа без них недопустима из-за риска захвата одежды или травм от летящих частиц при разрыве ремня.

Ключевые правила эксплуатации

Блокировка случайного пуска: Вывешивайте табличку «Не включать! Работают люди» на пусковом устройстве при обслуживании. Используйте механические фиксаторы.
Контроль температуры: Прекращайте работу при превышении норм нагрева цилиндров (обычно +160°C) или подшипников (+80°C) во избежание воспламенения масла.
Сброс давления: Перед ремонтом или осмотром внутренних полостей полностью стравливайте воздух из ресивера и магистралей через штатные клапаны. Убедитесь в нулевом показании манометра.

При обнаружении вибрации, стуков, резкого падения давления масла или утечек сжатого воздуха немедленно остановите агрегат аварийной кнопкой. Не пытайтесь подтягивать соединения или устранять дефекты под давлением – динамическая нагрузка может вызвать разрушение элементов.

Риск	Меры предотвращения
Разрыв ресивера/труб	Регулярная проверка толщины стенок ультразвуком, гидравлические испытания 1 раз в 4 года
Воспламенение масляных паров	Очистка воздушных фильтров, контроль температуры нагнетания, использование термостойких масел
Травмы от сжатого воздуха	Запрет на продувку одежды/кожи, применение защитных очков при обслуживании

Используйте средства индивидуальной защиты: противошумные наушники (уровень шума превышает 85 дБ), очки, перчатки из маслостойких материалов. Запрещается работа в рукавицах при обслуживании вращающихся узлов. Храните масляные ветоши в металлических контейнерах с крышкой для исключения самовозгорания.

Правильная утилизация отработанного компрессорного масла

Отработанное масло поршневых компрессоров содержит токсичные примеси: металлическую стружку, продукты износа пар трения, химические соединения от окисления и конденсат. Оно классифицируется как опасный отход (III-IV класс) и запрещено к сливу в почву, канализацию или водоемы. Несоблюдение норм утилизации влечет тяжелые экологические последствия и штрафы по законодательству РФ.

Собранное масло необходимо хранить в маркированных герметичных емкостях (бочки, канистры из химически стойких материалов) отдельно от других технических жидкостей. Тара должна исключать протечки и смешивание с водой. Обязательна фиксация даты слива, типа масла и данных организации-владельца.

Этапы передачи на утилизацию

Заключение договора с лицензированной компанией, имеющей разрешение Росприроднадзора на работу с опасными отходами.
Паспортизация отхода – разработка паспорта с указанием состава, кода ФККО и класса опасности.
Транспортировка специализированным автотранспортом (емкости с противоударной защитой).

Утилизация осуществляется методами:

Регенерация – очистка для повторного использования в низконагруженных механизмах.
Сжигание в печах цементной промышленности с системой газоочистки.
Переработка в котельное топливо после удаления примесей.

Нарушение	Последствие по КоАП РФ
Слив в грунт/воду	Штраф до 250 000 ₽ для юрлиц
Отсутствие паспорта отхода	Штраф до 100 000 ₽ для юрлиц
Перевозка без лицензии	Конфискация транспорта

Документальное подтверждение утилизации (акты приема-передачи, лицензии подрядчика) хранится минимум 5 лет для проверок контролирующих органов.

Очистка вентиляционных каналов маслоохладителя от нагара

Регулярная очистка вентиляционных каналов маслоохладителя критически важна для поддержания теплопередающей способности оборудования. Скопление нагара в рёбрах теплообменника и воздуховодах приводит к перегреву масла, снижению вязкости и ускоренному износу трущихся деталей компрессора.

Нагар образуется вследствие окисления масла при высоких рабочих температурах и попадания пылевых частиц из окружающей среды. Без своевременного удаления отложений воздушный поток сокращается на 30-50%, что провоцирует рост температуры масла выше допустимых норм.

Технология очистки

Процедура выполняется в следующей последовательности:

Отключите компрессор от сети, стравите давление в системе
Демонтируйте защитные кожухи и вентиляционные решётки
Обработайте каналы специализированным раствором:
- Для лёгких отложений – водно-щелочные составы
- Для устойчивого нагара – растворители на основе керосина
Удалите размягчённые отложения струёй сжатого воздуха под давлением 4-6 бар
Промойте теплообменник водой (при использовании щелочных средств)
Просушите каналы компрессорным воздухом в течение 15-20 минут

Контроль качества очистки проводится замером перепада давления на входе/выходе воздушного тракта. Отклонение от паспортных значений не должно превышать 10%. Запрещается применять металлические щётки или скребки – они повреждают оребрение теплообменника.

Параметр	Допустимое значение
Температура масла после охладителя	не более +70°C
Перепад давления в каналах	макс. 150 Па
Периодичность очистки	каждые 500 моточасов

При интенсивной эксплуатации в запылённых помещениях частоту обслуживания увеличивают вдвое. Игнорирование процедуры сокращает ресурс масла на 40% и приводит к деформации теплообменных пластин из-за термических напряжений.

Защита электродвигателя компрессора от перегрузок и скачков напряжения

Эффективная защита электродвигателя поршневого масляного компрессора от перегрузок и скачков напряжения критична для предотвращения преждевременного выхода оборудования из строя. Перегрузки возникают при механическом заклинивании, износе подшипников, недостаточной смазке или работе при повышенном давлении, вызывая опасный рост потребляемого тока.

Скачки напряжения в сети создают риски межвитковых замыканий, перегрева обмоток и разрушения изоляции. Особенно опасны несимметричные фазные напряжения в трехфазных системах, приводящие к перекосу токов и локальному перегреву статора.

Ключевые методы защиты

Термозащитные реле (встроенные в двигатель):

Биметаллические датчики размыкают цепь при превышении температуры обмоток
Термисторы (PTC) сигнализируют контроллеру о перегреве

Электромагнитные расцепители:

Мгновенно отключают питание при коротком замыкании
Срабатывают при 3-20 кратных превышениях номинального тока

Электронные модули управления выполняют:

Мониторинг тока в реальном времени с отсечкой при перегрузке
Защиту от фазного дисбаланса (>10% разницы напряжений)
Блокировку запуска при пониженном (менее 85% U_ном) или повышенном (более 110% U_ном) напряжении

Параметр	Порог срабатывания	Время отклика
Перегруз по току	115-125% I_ном	2-60 мин (инверсная зависимость)
Короткое замыкание	300-500% I_ном	0.01-0.05 сек
Термозащита	130-150°C	Зависит от тепловой инерции

Дополнительные меры включают установку варисторов для поглощения импульсных перенапряжений и стабилизаторов напряжения при нестабильном питании. Для критичных применений применяют частотные преобразователи с функцией плавного пуска, снижающего пусковые токи до 150% вместо стандартных 600-800%.

Сбор конденсата из ресивера: периодичность и экологичные методы

Конденсат в ресивере масляного поршневого компрессора образуется из-за конденсации паров воды, присутствующих во всасываемом воздухе, при его охлаждении после сжатия. Эта смесь воды и компрессорного масла требует регулярного удаления, так как накопление жидкости снижает полезный объем ресивера, ускоряет коррозию внутренних поверхностей и может попадать в пневмосистему.

Пренебрежение своевременным сливом приводит к эмульгированию масла с водой, резкому ухудшению его смазывающих свойств и увеличению износа трущихся деталей компрессора. Особенно критично образование конденсата в условиях высокой влажности воздуха и при работе компрессора в циклическом режиме с частыми остановками.

Экологичные методы утилизации конденсата

Конденсат из масляных компрессоров является опасным отходом (класс опасности зависит от концентрации масла и примесей). Запрещен сброс в канализацию, почву или водоемы. Применяются методы:

Сепарация: Использование маслоотделителей или отстойников для разделения смеси на воду и масло. Отстоявшееся масло сдается на регенерацию.
Фильтрация: Применение коалесцентных или адсорбционных (угольных) фильтров для глубокой очистки воды перед сбросом (требует контроля качества очистки).
Передача специализированным организациям: Сбор конденсата в специальные герметичные емкости и регулярная передача лицензированным компаниям для обезвреживания и утилизации – самый надежный и экологичный способ.

Обязательные требования:

Использовать закрытые емкости для сбора (ведра, канистры с крышками).
Хранить заполненные емкости на непроницаемой площадке под навесом.
Вести учет образующихся отходов (Журнал учета отходов).
Иметь договор со специализированной организацией, имеющей лицензию на обращение с опасными отходами.

Калибровка манометров и датчиков компрессорной установки

Калибровка измерительных приборов поршневого масляного компрессора является обязательной процедурой для обеспечения точного контроля давления, температуры и других критических параметров в процессе эксплуатации. Без регулярной поверки показания датчиков могут искажаться из-за естественного старения компонентов, вибрации, температурных перепадов и механических нагрузок, что ведет к некорректной работе или аварийным ситуациям.

Периодичность калибровки регламентируется производителем оборудования, отраслевыми стандартами (ГОСТ, ISO) и внутренними регламентами предприятия, но обычно выполняется не реже одного раза в год либо после ремонтных работ, замены датчиков или значительных сбоев в работе. Процедура включает сравнение показаний приборов установки с эталонными образцами, имеющими подтвержденную точность и прослеживаемость к государственным эталонам.

Основные этапы калибровки

Работы проводятся в следующей последовательности:

Подготовка оборудования: остановка компрессора, сброс давления в системе, отключение от электросети и установка предупреждающих знаков.
Визуальный осмотр: проверка целостности корпусов, стекол манометров, состояния соединений и отсутствия следов масла или механических повреждений.
Сравнение с эталоном:
- Для манометров давления нагнетания/всасывания: подключение через тройник к калибратору (гидравлическому или пневматическому) и снятие показаний в 3-5 точках диапазона.
- Для датчиков температуры масла и цилиндров: помещение чувствительного элемента в термостат с эталонным термометром.
- Для реле давления и аварийных датчиков: фиксация точек срабатывания при плавном изменении давления эталонным источником.
Корректировка/юстировка: регулировка нуля, чувствительности или механизма привода при выявлении отклонений, превышающих допустимую погрешность (указывается в паспорте прибора).
Документирование: запись результатов (фактические значения, погрешность, дата) в журнал калибровки и нанесение поверительной отметки.

Особое внимание уделяется калибровке манометров на ресивере и выходе цилиндров – их неисправность напрямую влияет на безопасность. Для датчиков, встроенных в систему автоматики (ПЛК), дополнительно проверяется соответствие выходного сигнала (4-20 мА, 0-10 В) физическому значению параметра.

Тип прибора	Допустимая погрешность	Эталонное оборудование
Рабочий манометр давления	±2,5% от шкалы	Пневмогидравлический калибратор класса 0,1
Аварийное реле давления	±1,5% от уставки	Эталонный манометр класса 0,4
Датчик температуры масла	±3°C	Поверенный термометр/термостат

Неоткалиброванные датчики повышают риск работы компрессора в неоптимальных режимах, что ускоряет износ поршневой группы, увеличивает расход масла и электроэнергии, а также может стать причиной разрушения деталей при превышении допустимого давления. Результаты калибровки должны храниться в течение всего срока службы оборудования для анализа тенденций изменения метрологических характеристик.

Список источников

При подготовке материала о поршневых масляных компрессорах использовались специализированные технические документы и нормативные стандарты, охватывающие принципы работы, конструктивные особенности и требования к эксплуатации данного оборудования.

Основное внимание уделялось источникам, содержащим актуальные данные по классификации, обслуживанию и технологическим аспектам масляных поршневых компрессорных систем в промышленных условиях.

ГОСТ 28567-90 «Компрессоры. Термины и определения»
Техническая документация ведущих производителей поршневых компрессоров (Atlas Copco, Ingersoll Rand, Kaeser)
Справочник «Компрессорные машины» под редакцией В.Ф. Резника
Учебное пособие «Поршневые компрессоры: теория, расчет и конструирование» (А.И. Бродов)
Журнал «Компрессорная техника и пневматика» (архивные выпуски 2018-2023 гг.)
Руководства по эксплуатации и техническому обслуживанию масляных поршневых компрессоров серии ВП от НПП «Бежецкий завод „АСО“»
Межотраслевые правила по охране труда при эксплуатации компрессорных установок
Материалы научно-практических конференций «Современные проблемы машиностроения» (разделы по компрессоростроению)
