Дизель ЗМЗ-514 - отзывы владельцев, устройство и фото
Статья обновлена: 18.08.2025
Дизельный двигатель ЗМЗ-514 – один из немногих отечественных моторов такого типа, созданных для легковых автомобилей и легкого коммерческого транспорта.
Его появление вызвало заметный интерес, но сопровождалось спорами о надежности и эксплуатационных качествах.
В этой статье собраны реальные отзывы владельцев, разбираются ключевые особенности конструкции и принципа работы ЗМЗ-514, а также представлены фотографии двигателя.
Цель – дать объективную картину сильных и слабых сторон этого дизеля на основе практического опыта и технического анализа.
Основные технические характеристики двигателя ЗМЗ-514

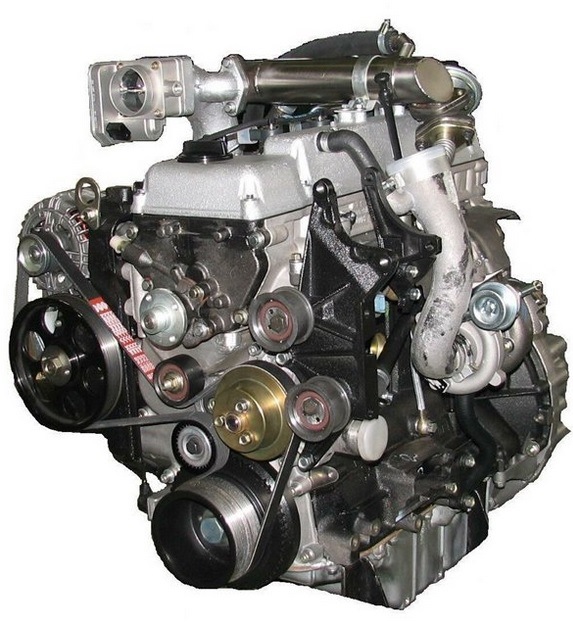

Дизельный силовой агрегат ЗМЗ-514 представляет собой рядный четырехцилиндровый мотор с турбонаддувом и жидкостным охлаждением. Конструкция разработана для установки на коммерческий транспорт ГАЗ (ГАЗель, Соболь) и малогабаритные автобусы.
Основа двигателя – чугунный блок цилиндров с верхним расположением распределительного вала. Система питания Common Rail обеспечивает высокое давление впрыска топлива, а турбокомпрессор Garrett оптимизирован для работы в широком диапазоне оборотов.
Детализированные параметры
| Рабочий объем | 2.2 л (2230 см³) |
| Диаметр цилиндра × Ход поршня | 86 × 94 мм |
| Максимальная мощность | 95 л.с. (70 кВт) при 3500 об/мин |
| Пиковый крутящий момент | 235 Н·м при 1800-2500 об/мин |
| Степень сжатия | 17.5:1 |
| Турбонагнетатель | Garrett GT1544S с изменяемой геометрией |
Конструктивные особенности:
- Чугунный блок цилиндров с мокрыми гильзами
- Головка блока из алюминиевого сплава с 2 клапанами на цилиндр
- Топливная система Bosch Common Rail CP1.3 (давление до 1600 бар)
- Электронный блок управления Bosch EDC16C39
Эксплуатационные требования:
- Масляная система: полусинтетическое масло 10W-40 (объем 5.8 л)
- Топливо: дизель стандарта Евро-3/Евро-4
- Регламент замены ГРМ: каждые 75 000 км
Конструкция блока цилиндров и головки ЗМЗ-514
Блок цилиндров двигателя ЗМЗ-514 изготовлен из высокопрочного серого чугуна методом литья. Конструкция предусматривает установку сменных гильз "мокрого" типа, уплотняемых в нижней части резиновыми кольцами, а в верхней – медной прокладкой. В блоке интегрированы масляные каналы для системы смазки под давлением и рубашка охлаждения, окружающая гильзы цилиндров. Опорные постели коленчатого вала выполнены с креплением крышек коренных подшипников на шпильках.
Головка блока цилиндров (ГБЦ) отлита из алюминиевого сплава для снижения массы и улучшения теплоотвода. Конструктивно она рассчитана на верхнее расположение распредвала (OHC) и оснащена 8 клапанами (2 на цилиндр) с гидрокомпенсаторами зазора. Впускные и выпускные каналы спроектированы с учетом турбонаддува, а камеры сгорания выполнены в виде форкамер для оптимизации смесеобразования. Крепление к блоку осуществляется через сталеасбестовую прокладку при помощи шпилек с гайками.
Ключевые особенности и материалы
| Компонент | Материал | Конструктивные решения |
|---|---|---|
| Блок цилиндров | Серый чугун | Съемные гильзы, усиленные ребра жесткости |
| Головка блока | Алюминиевый сплав | Интегрированные седла клапанов, форкамеры сгорания |
| Крепежные элементы | Легированная сталь | Шпильки ГБЦ с конусной посадкой |
Эксплуатационные аспекты, отмеченные владельцами:
- Ремонтопригодность гильз – замена без расточки блока
- Термостойкость ГБЦ – алюминиевый сплав снижает риск трещин
- Гидрокомпенсаторы – исключают регулировку клапанов
- Прокладка ГБЦ – многослойная металлическая конструкция
Особенности системы впрыска Common Rail в ЗМЗ-514
Система Common Rail в дизельном двигателе ЗМЗ-514 обеспечивает подачу топлива под высоким постоянным давлением к форсункам через единую магистраль (common rail – "общая рампа"). Топливный насос высокого давления (ТНВД) нагнетает солярку в аккумуляторную рампу, где она хранится под давлением до 1600 бар, готовясь к впрыску. Электронный блок управления (ЭБУ) рассчитывает момент и продолжительность открытия электромагнитных форсунок на основе данных датчиков коленвала, распредвала, давления в рампе и температуры воздуха.
Точное дозирование и многоимпульсный впрыск – ключевые преимущества системы. В каждом цикле реализуется до трёх фаз подачи топлива: предварительный впрыск для "смягчения" сгорания, основной впрыск и дожигающий для снижения сажи. Это обеспечивает плавную работу двигателя, снижение шума и соответствие экологическим нормам Евро-3/4. Давление в рампе поддерживается стабильным независимо от оборотов, что улучшает эффективность на всех режимах.
Конструктивные компоненты системы
- ТНВД плунжерного типа – создаёт давление до 1600 бар с электронным регулятором производительности
- Аккумуляторная рампа – стальная трубка с демпфером пульсаций и датчиком давления
- Электромагнитные форсунки – управляются ЭБУ импульсами до 100 В, обеспечивают точное распыление топлива в 6 отверстий
- Топливоподкачивающий насос – низкого давления (в баке) с фильтром тонкой очистки
Принцип работы цикла впрыска
- ЭБУ анализирует данные датчиков: положение педали газа, обороты, температура ОЖ
- Расчёт требуемого давления и момента впрыска для текущего режима
- ТНВД компенсирует расход топлива из рампы, поддерживая заданное давление
- ЭБУ подаёт управляющий сигнал на форсунку – игла поднимается на расчётное время
- Остатки топлива отводятся по сливной магистрали в бак
| Параметр | Значение | Эффект |
| Рабочее давление | 1350–1600 бар | Улучшение распыла и полноты сгорания |
| Количество фаз впрыска | До 3-х за цикл | Снижение шума и токсичности |
| Точность дозирования | ±1 мм³/цикл | Оптимизация расхода топлива |
Критическое требование – чистота топлива. Частицы >5 мкм вызывают износ прецизионных пар форсунок и ТНВД. Обязательна замена фильтров каждые 15 000 км. Неисправности проявляются ошибками Р0087 (низкое давление в рампе) или Р0204 (обрыв цепи форсунки), требуя диагностики сканером.
Принцип работы фазового модулятора ГРМ
Фазовый модулятор ГРМ в двигателе ЗМЗ-514 предназначен для динамического изменения момента открытия/закрытия клапанов в зависимости от режима работы дизеля. Это достигается за счет поворота распределительного вала относительно его приводной шестерни. Управляющим элементом системы является электрогидравлический клапан, регулирующий подачу моторного масла под давлением в полости модулятора.
Основной рабочий компонент – ротор фазовращателя, жестко зафиксированный на торце распредвала и соединенный с корпусом через спиральные пазы. При подаче масла в одну из камер гидравлическое давление смещает ротор, проворачивая распредвал на заданный угол (до 25°). Это изменяет перекрытие фаз, оптимизируя наполнение цилиндров воздухом и эффективность продувки на разных оборотах.
Ключевые этапы цикла работы
Алгоритм управления включает:
- Получение сигналов от ЭБУ на основе данных:
- Оборотов коленвала
- Положения распредвала
- Температуры ОЖ
- Режима нагрузки
- Активация соленоида, перенаправляющего поток масла:
Направление потока Эффект В камеру опережения Ротор проворачивается по ходу вращения вала В камеру замедления Ротор смещается против направления вращения - Фиксация положения за счет баланса давления масла и усилия возвратной пружины
- Корректировка фаз в реальном времени для достижения:
- Снижения расхода топлива на низких оборотах
- Увеличения крутящего момента в среднем диапазоне
- Максимальной мощности на высоких оборотах
Система обеспечивает автоматический сброс угла смещения в нейтральное положение при остановке двигателя, предотвращая ударные нагрузки при следующем запуске. Работоспособность модулятора напрямую зависит от качества моторного масла и состояния масляного фильтра.
Устройство турбонаддува Garrett GT1749V
Турбокомпрессор Garrett GT1749V представляет собой агрегат с изменяемой геометрией турбины (VGT), специально разработанный для компактных дизельных двигателей, таких как ЗМЗ-514. Его ключевая особенность – подвижные направляющие лопатки в турбинной части, которые динамически регулируют поток выхлопных газов в зависимости от режима работы мотора. Это позволяет оптимизировать давление наддува как на низких, так и на высоких оборотах, устраняя традиционную "турбояму".
Конструктивно GT1749V интегрирован в выпускной тракт ЗМЗ-514 и соединен с впускным коллектором. Турбина приводится в действие исключительно энергией отработавших газов, без механической связи с коленвалом. Система смазки турбины подключена к магистрали двигателя, обеспечивая подачу масла под давлением к подшипниковому узлу, что критично для охлаждения и предотвращения износа высокооборотных компонентов. Отказ вакуумного или электронного актуатора, управляющего лопатками, является частой причиной снижения эффективности наддува.
Основные компоненты и их функции
- Турбинное колесо (горячее колесо): Изготавливается из жаропрочного никелевого сплава. Преобразует энергию потока выхлопных газов в механическое вращение вала.
- Компрессорное колесо (холодное колесо): Алюминиевое колесо с аэродинамическим профилем. Сжимает воздух, подаваемый во впускной коллектор, увеличивая массу кислорода в цилиндрах.
- Картридж (центральный корпус): Содержит вал ротора, подшипники скольжения и систему масляных каналов. Обеспечивает поддержку вала при скоростях вращения до 200 000 об/мин.
- Актуатор VGT: Вакуумный или электрический привод, изменяющий угол подвижных лопаток в корпусе турбины. Регулирует сечение для газового потока по сигналу ЭБУ двигателя.
- Корпус турбины с VGT-механизмом: Чугунный корпус, оснащенный кольцом с поворотными лопатками. Контролирует скорость и направление выхлопных газов на турбинное колесо.
- Корпус компрессора: Алюминиевый корпус с диффузором, преобразующий кинетическую энергию воздуха в давление перед подачей в интеркулер.
Принцип работы VGT-системы основан на синхронизации положения лопаток с нагрузкой двигателя. На низких оборотах лопатки закрываются, сужая проходное сечение и ускоряя поток газов для быстрого раскручивания турбины. На высоких оборотах лопатки открываются, снижая противодавление и предотвращая превышение допустимого давления наддува. ЭБУ двигателя ЗМЗ-514 анализирует данные датчиков (MAP, MAF, положения педали акселератора) для точного позиционирования актуатора.
| Параметр | Значение/Описание |
| Тип подшипников | Плавающие втулки (подшипники скольжения) |
| Охлаждение | Масляное (общая система с двигателем) |
| Макс. давление наддува | До 1.8-2.0 бар (зависит от калибровки ЭБУ) |
| Ресурс до капремонта | 150-250 тыс. км (при соблюдении регламента ТО) |
| Тип актуатора | Вакуумный (на ранних версиях), электронный (на поздних) |
Система охлаждения: схема узлов и особенности
Система охлаждения ЗМЗ-514 – жидкостная, закрытого типа с принудительной циркуляцией и включает ключевые компоненты: водяную рубашку блока и головки цилиндров, центробежный насос (помпу), термостат, радиатор с расширительным бачком, вентилятор с вязкостной муфтой или электрическим приводом (в зависимости от года выпуска), соединительные патрубки и датчики температуры. Конструкция рассчитана на поддержание оптимального теплового режима (85-95°C) в условиях высоких нагрузок дизельного мотора.
Особенность системы – разделение контуров термостатом: малый круг (циркуляция антифриза только через рубашку двигателя и отопитель) обеспечивает быстрый прогов после запуска, а при достижении ~87°C термостат открывается, подключая большой круг с радиатором. Вентилятор активируется автоматически по сигналу датчика. Важную роль играет герметичность: давление в системе поддерживается на уровне 0.7-1.0 бар крышкой расширительного бачка с клапанами, повышая температуру кипения антифриза.
Ключевые узлы и их характеристики
| Узел | Тип/Характеристики | Особенности для ЗМЗ-514 |
| Помпа | Центробежная, ременной привод | Расположена на передней части блока, общий привод с генератором. Чувствительна к качеству антифриза. |
| Термостат | Твердонаполненный, 2-клапанный | Температура начала открытия ~87°C, полное открытие ~102°C. Подвержен заклиниванию. |
| Радиатор | Алюминиевый, трубчато-пластинчатый | Уязвим к механическим повреждениям и коррозии. Требует защиты от дорожного мусора. |
| Вентилятор | Вязкостная муфта (ранние версии) или электровентилятор | Муфта может терять эффективность, электровентилятор надежнее. Управляется датчиком на радиаторе. |
| Расширительный бачок | Пластиковый, с маркировкой уровня | Крышка с клапаном давления (1.1 бар) и вакуума. Частая причина утечек при износе уплотнений. |
Критические особенности эксплуатации:
- Чувствительность к воздушным пробкам – необходима тщательная прокачка после замены ОЖ.
- Требовательность к качеству антифриза – только специализированные составы класса G12/G13 для предотвращения коррозии алюминиевых деталей.
- Риск перегрева при неисправности термостата (заклинивание в закрытом положении), помпы или вентилятора.
- Уязвимость патрубков – резина стареет и трескается, особенно нижний радиаторный патрубок.
Специфика смазочной системы и рекомендуемые масла
Смазочная система ЗМЗ-514 – комбинированного типа с "мокрым" картером, оснащена шестеренчатым масляным насосом и двухсекционным фильтром. Ключевая особенность – раздельные контуры подачи масла к коленчатому валу и турбокомпрессору K27. Система включает редукционный клапан (рабочее давление 0.4-0.6 МПа) и масляный радиатор для терморегуляции в условиях высоких нагрузок.
Турбина требует стабильной подачи масла под давлением – перебои приводят к заклиниванию ротора. Уязвимое место – сальники турбокомпрессора, чувствительные к несвоевременной замене масла и фильтра. Регламентное обслуживание включает контроль уровня щупом каждые 1000 км и замену фильтрующего элемента при смене масла.
Требования к маслам
Для ЗМЗ-514.10 критичны:
- Класс вязкости SAE: 5W-40, 10W-40, 15W-40
- Спецификации: API CF-4/CG-4, ACEA B3/B4, ГОСТ 17479.1-2015
- Щелочное число (TBN): не ниже 8 мг KOH/г
Оптимальные сезонные решения:
| Температурный режим | Рекомендуемое масло |
|---|---|
| От -25°C до +35°C | Lukoil Lux DIESEL 5W-40 |
| От -20°C до +45°C | Rosneft Maximum DIESEL 10W-40 |
| Выше 0°C | Shell Rimula R4X 15W-40 |
Запрещено использование масел категорий API ниже CD и вязкостью выше 20W-50 – это провоцирует закоксовывание маслопроводов турбины. Интервал замены – 7000-8000 км для минеральных/полусинтетических составов, 10000 км для синтетики.
Регламент технического обслуживания ЗМЗ-514
Соблюдение регламента ТО двигателя ЗМЗ-514 критически важно для обеспечения его долговечности и безотказной работы. Пренебрежение плановыми процедурами приводит к ускоренному износу деталей, повышенному расходу топлива и масла, а также риску внезапных отказов. Регламент разработан с учетом специфики конструкции дизеля: турбонаддува, топливной системы Common Rail и особенностей теплонагруженных узлов.
Периодичность обслуживания определяется пробегом или календарным сроком (в зависимости от того, что наступает раньше). Регламент разделен на ежедневные проверки, ТО-1 (малые сервисы), ТО-2 (большие сервисы) и сезонное обслуживание. Для тяжелых условий эксплуатации (пыль, низкие температуры, частые короткие поездки) интервалы сокращаются на 20-30%.
Основные операции и периодичность
| Тип обслуживания | Периодичность | Ключевые операции |
|---|---|---|
| Ежедневное | Перед запуском |
|
| ТО-1 | 5 000 км / 6 мес |
|
| ТО-2 | 15 000 км / 12 мес |
|
| Сезонное | 2 раза в год |
|
Критически важные аспекты:
- Использование только рекомендованных масел класса CI-4/CH-4 (вязкость 5W-40/10W-40)
- Обязательная замена топливного фильтра каждые 10 000 км при использовании солярки низкого качества
- Контроль состояния ремня ГРМ (замена каждые 60 000 км)
- Регулярная очистка интеркулера от масляных отложений
После каждого ТО-2 рекомендуется выполнять компьютерную диагностику для контроля параметров работы ТНВД и форсунок. Особое внимание уделяется чистоте топливной системы – наличие воды в фильтре требует немедленного устранения. Регламентные работы следует сопровождать затяжкой крепежа выпускного коллектора и проверкой целостности патрубков турбины.
Характерные проблемы насоса высокого давления
Износ плунжерных пар – наиболее частая неисправность, проявляющаяся падением давления топлива, затрудненным холодным запуском и нестабильной работой на холостом ходу. Причина кроется в естественном износе прецизионных деталей или попадании абразивных частиц из некачественного топлива.
Разгерметизация уплотнений приводит к утечкам топлива из корпуса ТНВД или соединений. Владельцы отмечают появление маслянистых подтеков на корпусе насоса и характерный запах солярки в подкапотном пространстве. Со временем проблема усугубляется пересыханием сальников.
Распространенные неисправности и их признаки
Ключевые дефекты ТНВД ЗМЗ-514:
- Заедание рейки подачи топлива из-за коррозии или загрязнений – вызывает неконтролируемое изменение оборотов двигателя или остановку
- Выход из строя электромагнитного клапана – блокирует подачу топлива при запуске, сопровождается отсутствием характерного щелчка при включении зажигания
- Износ подшипников вала привода – проявляется гулом или вибрацией в области насоса при работе двигателя
Дополнительные проблемы:
- Завоздушивание системы через изношенные топливные шланги перед ТНВД
- Поломка регулятора давления (проявляется "плавающими" оборотами под нагрузкой)
- Коррозия подвижных элементов при длительном простое с влажным топливом
| Симптом | Вероятная причина |
| Двигатель глохнет на ходу | Завоздушивание, заклинивание рейки, отказ клапана |
| Черный дым под нагрузкой | Износ плунжеров, неверная установка угла впрыска |
| Стук в области ТНВД | Критический износ подшипников, разрушение кулачкового вала |
Важно: 90% отказов связаны с низким качеством топлива – владельцы настоятельно рекомендуют установку дополнительных фильтров тонкой очистки. Регулярная замена штатного топливного фильтра каждые 10-15 тыс. км – обязательное условие для продления ресурса насоса.
Нюансы эксплуатации форсунок Bosch
Качество топлива становится критическим фактором для форсунок Common Rail Bosch на ЗМЗ-514. Малейшие примеси или вода в солярке быстро выводят из строя прецизионные пары распылителей и засоряют калиброванные каналы. Использование только проверенного топлива высокого класса (не ниже Евро-5) и обязательная установка качественных топливных фильтров с регулярной заменой – базовое требование.
Чувствительность системы к воздуху требует особой внимательности при обслуживании. После замены фильтров или разбора топливной магистрали необходима тщательная прокачка для удаления воздушных пробок. Признаки наличия воздуха – жесткий запуск, неустойчивая работа на холостом ходу, потеря мощности. Нельзя игнорировать даже незначительные подтеки топлива в соединениях – они часто приводят к подсосу воздуха.
Ключевые аспекты обслуживания и диагностики
Диагностика и регулировка форсунок Bosch должны выполняться только на специализированном стенде, способном тестировать элементы Common Rail под высоким давлением. Попытки "промыть" или "почистить" форсунку кустарными методами почти гарантированно приводят к повреждению. Основные признаки неисправности:
- Трудный запуск двигателя "на холодную" или "на горячую".
- Неустойчивая работа (троение), особенно заметное на низких оборотах.
- Повышенный расход топлива и снижение мощности двигателя.
- Дымность выхлопа (белый или черный дым в зависимости от характера неисправности).
- Стуки в области головки блока цилиндров при работе.
Замену уплотнительных колец (медных шайб под форсункой и резиновых колец на корпусе) нужно проводить при каждом снятии элемента. Прогоревшая медная шайба вызывает падение компрессии в цилиндре и перегрев форсунки, а изношенные резиновые кольца пропускают топливо или подсасывают воздух. Момент затяжки при установке форсунки строго регламентирован производителем – перетяжка деформирует корпус, недотяг ведет к прогару прокладки и утечкам газов.
Ресурс форсунок Bosch при соблюдении всех условий эксплуатации может достигать 150-200 тыс. км, но практика показывает, что в российских реалиях плановую диагностику на стенде стоит проводить чаще – каждые 60-80 тыс. км. Это позволяет выявить начинающиеся отклонения в производительности или герметичности и предотвратить более дорогостоящий ремонт.
Частые неисправности системы EGR и сажевого фильтра
Клапан EGR на ЗМЗ-514 подвержен интенсивному загрязнению сажей из-за рециркуляции выхлопных газов. Это провоцирует заклинивание в открытом/закрытом положении, нарушение герметичности патрубков и коррозию штока. Неисправности сопровождаются ошибками Р0400-Р0409, дерганьем при разгоне и повышенным расходом топлива.
Сажевый фильтр склонен к ускоренному закоксовыванию при коротких поездках, использовании некачественной солярки или неподходящего масла. Накопление сажи вызывает падение мощности, переход в аварийный режим с ограничением оборотов, частые принудительные регенерации и перегрев выхлопной системы.
Диагностика и последствия проблем EGR
- Заклинивание клапана: Проверяется сканером (расхождение заданного/фактического положения) и визуально после демонтажа
- Прогорание охладителя EGR: Определяется по бело-серому дыму и запаху гари в салоне
- Последствия игнорирования: Повышенный износ турбины, деформация ГБЦ из-за перегрева, разрушение катализатора
Ключевые проблемы сажевого фильтра:
- Забитые соты DPF (диагностируется сканером по перепаду давления > 250 mbar)
- Неисправность датчиков дифференциального давления или температуры
- Сбои в системе регенерации: отказ форсунки впрыска топлива, неработающий нагреватель
- Механическое разрушение керамической матрицы при агрессивной очистке
Критичные симптомы при совместных неисправностях: густой черный выхлоп, самопроизвольная остановка двигателя, ошибки Р2002 (низкая эффективность DPF) и Р0489 (обрыв цепи управления EGR).
Ресурс двигателя и факторы его снижения
Заявленный производителем ресурс ЗМЗ-514 до капитального ремонта составляет порядка 350-400 тысяч километров. На практике этот показатель варьируется от 250 до 500+ тыс. км, что напрямую зависит от условий эксплуатации, качества обслуживания и индивидуальных особенностей конкретного экземпляра.
Ключевые факторы, сокращающие срок службы двигателя:
- Некачественное топливо: Вода, примеси или низкое цетановое число вызывают коррозию ТНВД, износ плунжерных пар, закоксовывание форсунок и неполное сгорание.
- Нарушение интервалов обслуживания: Пропуск замены масла (рекомендовано каждые 7-10 тыс. км) и топливных фильтров ведет к абразивному изноу вкладышей, шеек коленвала и цилиндропоршневой группы.
- Перегрев двигателя: Дефекты термостата, помпы или забитый радиатор провоцируют деформацию ГБЦ, прогар прокладки и ускоренный износ поршневых колец.
Критичные слабые места и последствия
Наиболее уязвимыми узлами, напрямую влияющими на ресурс, являются:
- Топливная аппаратура Bosch – чувствительна к грязному топливу, ремонт или замена ТНВД/форсунок требует значительных затрат.
- Поршневая группа – склонна к залеганию колец и образованию задиров на гильзах при использовании контрафактного масла или длительных простоях.
- Система охлаждения – течи помпы и завоздушивание приводят к локальным перегревам, особенно в районе 4-го цилиндра.
Характерные признаки износа двигателя:
| Симптом | Вероятная причина | Последствия игнорирования |
| Синий выхлоп | Износ маслосъемных колпачков/колец | Закоксовывание поршней, падение компрессии |
| Стук "на холодную" | Выработка вкладышей коленвала | Разрушение шатунных шеек, клин двигателя |
| Рост расхода масла >0.5л/1000км | Залегание колец, износ гильз | Необходимость капремонта ЦПГ |
Продлению ресурса способствуют: применение оригинальных фильтров и масел класса СI-4/CJ-4, прогрев перед поездкой в мороз, регулярная промывка топливной системы и исключение работы на предельных оборотах.
Впечатления от динамики и тяги в реальной эксплуатации
Владельцы единодушно отмечают уверенную тягу ЗМЗ-514 на низких оборотах: двигатель стабильно "вытягивает" даже при 1500-1800 об/мин, что критично при старте с грузом или движении в гору. Характерный для дизеля подхват после 2000 об/мин позволяет комфортно вливаться в поток, хотя резкого ускорения ожидать не стоит – агрегат ориентирован на надёжность, а не спорт. Особо подчёркивается предсказуемость разгона без провалов, характерная для турбированного Common Rail.
На трассе с полной загрузкой мотор демонстрирует запас прочности: поддержание 90-100 км/ч не вызывает напряжения даже на затяжных подъёмах благодаря 129 л.с. и 320 Нм крутящего момента. При этом обгон требует расчёта – динамика после 120 км/ч ощутимо сглаживается. В пробках и на бездорожье ключевым преимуществом становится "эластичность": редкие переключения передач на МКПП и плавное начало движения без рывков, несмотря на массу автомобиля.
Типичные наблюдения по режимам:
- Город/бездорожье:
- Отсутствие "турбоямы" на старте
- Плавное движение на 2-3 передаче без перегазовок
- Трасса (груз 500-1000 кг):
- Стабильность круизного режима на 5-й передаче
- Заметное падение динамики при попытке разгона >110 км/ч
| Ситуация | Плюсы | Ограничения |
|---|---|---|
| Буксировка прицепа | Ровная тяга без перегрева | Требуется включение пониженных передач в горах |
| Обгоны | Уверенный набор при "раскрутке" до 3500 об/мин | Запас мощности кончается резко после пика момента |
Замеры реального расхода топлива по отзывам владельцев
Владельцы ЗМЗ-514 указывают на значительный разброс показателей расхода в зависимости от условий эксплуатации. Наиболее частые замеры фиксируются в трёх основных режимах: городском, трассовом и смешанном, причём цифры варьируются от 9 до 18 литров на 100 км.
Ключевыми факторами, влияющими на аппетит двигателя, называют стиль вождения, техническое состояние топливной аппаратуры, степень загрузки автомобиля и сезонность. Зимний расход стабильно выше из-за прогрева и применения печки.
Типичные показатели по данным пользователей
| Режим эксплуатации | Расход (л/100 км) | Уточнения |
|---|---|---|
| Городской цикл | 14-16 | В пробках достигает 17-18 |
| Загородная трасса | 9-11 | При скорости 80-90 км/ч |
| Смешанный режим | 11-13 | Соотношение 50% город / 50% трасса |
| Зимняя эксплуатация | +1-2 к норме | С учётом прогрева и коротких поездок |
Зафиксированные рекорды:
- Минимальный: 8.5 л/100 км (ровная трасса без груза, 70 км/ч)
- Максимальный: 22 л/100 км (зимний город с неисправным ТНВД)
Владельцы подчёркивают необходимость контроля состояния:
- Топливного насоса высокого давления
- Форсунок
- Воздушного фильтра
Сложности зимнего пуска и решения проблемы
Основная сложность зимней эксплуатации ЗМЗ-514 связана с парафинизацией дизельного топлива при температурах ниже -15°C. Кристаллы парафина забивают топливные фильтры и магистрали, лишая двигатель подачи горючего. Одновременно густеющее моторное масло увеличивает сопротивление вращению коленвала, а снижение ёмкости АКБ на морозе затрудняет работу стартера.
Дополнительные факторы усугубляют ситуацию: износ свечей накаливания (их рекомендуют менять каждые 2 сезона), недостаточная компрессия в цилиндрах (норма для ЗМЗ-514 – 25-32 бар), негерметичность топливной системы, засасывающая влагу, и использование летних сортов солярки. Типичные симптомы – длительная прокрутка стартером без возгорания или запуск с последующей остановкой.
Практические решения для владельцев
- Топливная система:
- Обязательное применение зимнего ДТ (арктического при -30°C и ниже)
- Добавление депрессорных присадок (типа Liqui Moly Diesel Fliess-Fit) в бак за 30 км до стоянки
- Установка проточного подогревателя топливного фильтра (например, Бинар)
- Подготовка двигателя:
- Заливка масла 5W-40 (CE, CF-4) вместо всесезонного 10W-40
- Проверка компрессии и своевременная замена свечей накаливания
- Монтаж автономного предпускового подогревателя (Webasto, Eberspächer)
- Электрооборудование:
- Установка АКБ емкостью 100-110 А·ч (оригинал – 90 А·ч)
- Применение гелевых батарей с морозостойким электролитом
- Подключение дежурного подогрева АКБ через реле времени
| Проблема | Экстренное решение | Постоянное решение |
|---|---|---|
| Замерз топливный фильтр | Проливка горячей водой | Установка подогреваемого корпуса фильтра |
| Слабый заряд АКБ | "Прикуривание" | Замена на АКБ 110 А·ч + утепление |
| Отказ свечей накаливания | Распыление "быстрого старта" | Регламентная замена комплекта |
Подробный разбор отзывов о надежности ЗМЗ-514
Анализ многочисленных отзывов владельцев двигателя ЗМЗ-514 выявляет противоречивые оценки его надежности. Значительная часть пользователей, эксплуатирующих технику в штатных условиях (легкие грузы, регулярное ТО, качественное топливо), отмечает приемлемый ресурс до капремонта в диапазоне 150-250 тысяч километров. Они подчеркивают простоту конструкции, ремонтопригодность и доступность запчастей как ключевые преимущества для бюджетного обслуживания.
Одновременно с этим присутствует массив негативных отзывов, акцентирующих внимание на критических слабых местах. Наиболее частыми претензиями становятся преждевременные отказы топливной аппаратуры (ТНВД, форсунки), выход из строя турбокомпрессора и проблемы с прокладкой ГБЦ, часто возникающие уже на пробегах 80-120 тысяч км. Владельцы связывают эти проблемы с низкой устойчивостью агрегата к неидеальным условиям: работе под постоянной максимальной нагрузкой, использованию некачественного дизтоплива или несвоевременной замене масла.
Ключевые аспекты надежности по отзывам
Позитивные моменты:
- Ремонтопригодность в условиях гаражного сервиса и доступность б/у запчастей.
- Отсутствие сложной электроники (на ранних версиях) упрощает диагностику.
- Удовлетворительный ресурс при щадящей эксплуатации и идеальном обслуживании.
Основные проблемы и уязвимости:
- Топливная система: Высокая чувствительность к солярке низкого качества. Быстрый износ плунжерных пар ТНВД, закоксовывание форсунок.
- Турбокомпрессор: Недолговечность подшипников и крыльчатки, особенно при несвоевременной замене масла или работе "на холодную".
- Прокладка ГБЦ: Склонность к прогарам, особенно после перегревов. Требует тщательного контроля герметичности системы охлаждения.
- Коленвал и вкладыши: Риск проворота вкладышей или повреждения шеек коленвала при масляном голодании или использовании неподходящего масла.
Факторы, влияющие на долговечность:
| Положительные факторы | Отрицательные факторы |
| Использование оригинальных фильтров и рекомендованного масла | Постоянная работа на предельных оборотах и нагрузках |
| Заправка только проверенным качественным топливом | Нерегулярное ТО, затягивание замены масла и фильтров |
| Прогрев перед нагрузкой, охлаждение после работы | Применение некачественных или контрафактных запчастей при ремонте |
| Своевременное устранение мелких неисправностей (течи, перегрев) | Частые перегревы двигателя |
Итоговый вердикт владельцев неоднозначен: двигатель не считается "неубиваемым" и требует дисциплинированного подхода к обслуживанию. Его надежность сильно зависит от качества расходников, топлива и манеры эксплуатации, что делает его скорее "лотерейным" вариантом, чем гарантированно безотказным агрегатом.
Преимущества и недостатки ЗМЗ-514 по сравнению с конкурентами
ЗМЗ-514 позиционировался как бюджетная альтернатива импортным дизелям для коммерческого транспорта. Его главные козыри – ремонтопригодность и унификация с массовыми бензиновыми моторами ГАЗа. Конструкция с рядным ТНВД и чугунным блоком позволяла обслуживать двигатель в обычных гаражных условиях без дорогостоящего оборудования.
Однако двигатель уступал современным аналогам по ключевым параметрам: ресурсу, экономичности и экологичности. Проблемы с надежностью узлов (ТНВД, распредвал, прокладка ГБЦ) и высокий уровень шума стали основными причинами негативных отзывов владельцев. На фоне конкурентов вроде Cummins ISF или УМЗ-4216 он выглядел технологически устаревшим уже на момент запуска в серию.
Сравнительные характеристики
| Параметр | ЗМЗ-514 | УМЗ-4216 (турбодизель) | Cummins ISF 2.8 |
|---|---|---|---|
| Мощность | 95 л.с. | 120 л.с. | 120-150 л.с. |
| Расход топлива (ГАЗель) | 10-13 л/100км | 9-11 л/100км | 8-10 л/100км |
| Ресурс до капремонта | 150-200 тыс.км | 250-300 тыс.км | 500+ тыс.км |
Преимущества:
- Дешевизна запчастей благодаря унификации с ЗМЗ-406
- Простота диагностики и ремонта механического ТНВД
- Хорошая тяга на низких оборотах
- Низкие требования к качеству топлива (относительно Common Rail)
Недостатки:
- Хронические проблемы с распредвалом и клапанным механизмом
- Утечки масла через прокладку ГБЦ и сальники
- Высокий уровень шума и вибраций
- Отсутствие турбонаддува (проигрыш в мощности)
- Несоответствие экологическим нормам Евро-3 и выше
Фотогалерея: ЗМЗ-514 на стенде и в подкапотном пространстве
Стендовые фотографии демонстрируют двигатель ЗМЗ-514 в изолированном состоянии, что позволяет детально рассмотреть конструктивные особенности: компоновку цилиндров, расположение ТНВД Bosch, турбокомпрессора Garrett и элементов топливной системы. Чётко видны алюминиевый блок с чугунными гильзами, схема подключения патрубков охлаждения и крепления навесного оборудования без визуальных помех.
Снимки в подкапотном пространстве показывают реальные условия эксплуатации: взаимодействие с системами автомобиля, плотность компоновки в моторном отсеке ГАЗель, доступность сервисных узлов. Особое внимание уделено соединению с коробкой передач, зазорам между агрегатами, состоянию проводки и шлангов после пробега, а также особенностям установки интеркулера и воздушного фильтра.
Ключевые узлы на фотографиях
- Турбокомпрессор - расположение, состояние патрубков и интеркулера
- Топливная аппаратура - ТНВД, форсунки, фильтры и топливопроводы
- Система охлаждения - радиатор, помпа, термостат и патрубки
- Электрические компоненты - генератор, стартер, датчики ЭБУ
- Крепления двигателя - опоры, точки соединения с рамой и КПП
Список источников
Для подготовки статьи о дизельном двигателе ЗМЗ-514 потребовались техническая документация, мнения владельцев и экспертные анализы. Основное внимание уделено надежности источников и актуальности данных.
Ниже представлены категории материалов, использованных для раскрытия темы. Каждый пункт включает тип контента и ключевые аспекты, рассмотренные при изучении.
- Официальные сервисные руководства ЗМЗ - Технические характеристики, схемы устройства, регламент ТО и принцип работы топливной системы Common Rail.
- Отчеты стендовых испытаний НТЦ ЗМЗ - Данные по расходу топлива, динамическим параметрам и ресурсу двигателя.
- Обзоры автоэкспертов в журналах "Грузовик Пресс" и "За рулём" - Анализ распространенных неисправностей, сравнение с аналогами, особенности эксплуатации в зимний период.
- Форумы владельцев (DieselPower, УАЗоводы, ГАЗон) - Реальные отзывы о ресурсе, проблемах с ТНВД и форсунками, опыте ремонта, динамике и расходе.
- Видео с разборками двигателя на YouTube-каналах - Визуализация конструкции коленвала, ГБЦ, турбокомпрессора и элементов охлаждения.
- Каталоги запчастей (Emex, Exist) - Информация о взаимозаменяемости деталей, оригинальных и альтернативных производителях комплектующих.
- Фотоархивы владельцев в соцсетях - Изображения установки двигателя на технику, типичных дефектов, модификаций системы смазки.
