Задний подшипник ступицы - конструкция и замена

Статья обновлена: 18.08.2025

Задний подшипник ступицы – критически важный элемент ходовой части автомобиля, обеспечивающий свободное вращение колеса при одновременной поддержке его веса и восприятии динамических нагрузок.

Этот узел испытывает экстремальные механические и температурные воздействия, а его преждевременный износ напрямую влияет на безопасность движения, управляемость и сохранность смежных деталей подвески.

В статье детально разберем конструктивные особенности подшипника, признаки его неисправности, необходимые инструменты и пошаговую процедуру замены для самостоятельного выполнения работ.

Назначение заднего подшипника ступицы в автомобиле

Задний подшипник ступицы обеспечивает вращение колеса с минимальным сопротивлением, воспринимая при этом радиальные и осевые нагрузки от массы автомобиля и динамических воздействий. Он фиксирует ступицу относительно оси поворотного кулака или балки, сохраняя точное положение колеса в пространстве.

Элемент критически влияет на безопасность: от его исправности зависит отсутствие люфтов в подвеске, стабильность управления и равномерный износ шин. Неисправный подшипник провоцирует вибрации, гул при движении и разрушение смежных узлов из-за перекоса колеса.

Функциональные особенности

Снижение трения: Разделяет подвижную (ступицу) и неподвижную (ось) части подвески шариковыми/роликовыми телами качения.
Передача нагрузок: Воспринимает вес кузова, удары от неровностей дороги и боковые усилия в поворотах.
Герметизация узла: Встроенные сальники защищают сепаратор с телами качения от воды, грязи и вытекания смазки.

Тип нагрузки	Последствия без подшипника
Радиальная (вертикальная)	Деформация ступицы, заклинивание колеса
Осевая (боковая)	Смещение колеса при маневрировании

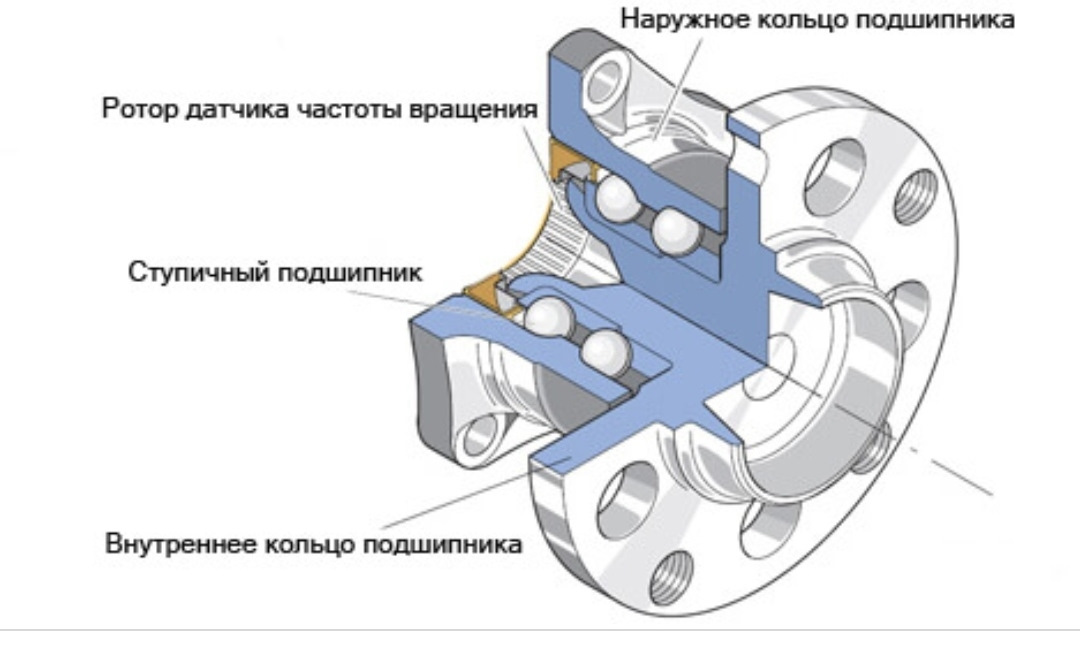

Конструкция закрытого ступичного подшипника

Закрытый ступичный подшипник представляет собой готовый герметизированный узел, объединяющий непосредственно подшипник качения, ступицу колеса и датчики ABS/ESP (в современных моделях). Его ключевая особенность – предварительная заводская сборка, заполнение специальной консистентной смазкой и полная герметизация от внешней среды пластиковыми или металлическими уплотнениями (пыльниками). Это исключает необходимость обслуживания (досмазки) в течение всего срока эксплуатации.

Основными компонентами конструкции являются внешнее кольцо с фланцем для крепления к поворотному кулаку подвески и внутреннее кольцо (или два раздельных кольца), интегрированное со шпинделем ступицы, на который крепится колесный диск. Между кольцами расположены тела качения (шарики или ролики), удерживаемые сепаратором. Внутренняя полость подшипника защищена многослойными лабиринтными уплотнениями, предотвращающими попадание грязи, воды и вытекание смазки.

Ключевые элементы конструкции

Внешнее кольцо с фланцем: Имеет отверстия под шпильки/болты для фиксации к кулаку подвески. Наружная поверхность – дорожка качения.
Внутреннее кольцо/ступица: Образует вторую дорожку качения. Имеет шлицы или конус для посадки ШРУСа привода и фланец с отверстиями/шпильками для крепления колесного диска.
Тела качения: Шарики или конические ролики, обеспечивающие вращение.
Сепаратор: Пластиковая или металлическая клетка, удерживающая тела качения на равном расстоянии.
Многослойные уплотнения (пыльники): Резиновые или комбинированные (резина+металл) кольца, установленные с обеих сторон подшипника. Создают лабиринтный барьер для загрязнений и удерживают смазку.
Консистентная смазка: Специальный высокотемпературный пластичный состав, заполняющий пространство между кольцами и телами качения на весь срок службы.
Интегрированный датчик ABS/ESP (опционально): Магнитное кольцо (ротор), закрепленное на внутренней части подшипника, и датчик, встроенный в корпус внешнего кольца.

Признаки износа заднего подшипника ступицы

Основным и самым ранним сигналом о проблеме с задним ступичным подшипником является появление характерного звука. Обычно это монотонный гул, вой или скрежет, исходящий из области колеса. Важно отметить, что интенсивность этого звука напрямую зависит от скорости движения автомобиля.

Гул усиливается при увеличении скорости и может немного ослабевать при торможении или движении накатом. Часто тон звука меняется при прохождении поворотов: при повороте в одну сторону гул может усиливаться (когда нагрузка ложится на изношенный подшипник), а при повороте в другую – ослабевать или исчезать (когда нагрузка с него снимается).

Другие характерные симптомы

Помимо акустических признаков, износ заднего ступичного подшипника проявляется и другими, более очевидными, способами:

Вибрация: Появление ощутимой вибрации в кузове автомобиля, на рулевом колесе или непосредственно в полу салона со стороны неисправного колеса. Вибрация усиливается с ростом скорости.
Люфт колеса: При значительном износе подшипника колесо приобретает заметный люфт. Проверить это можно, поддомкратив автомобиль (обеспечив надежную фиксацию!) и попытавшись покачать колесо, взявшись за верхнюю и нижнюю точки. Люфт в вертикальной плоскости ("сверху-вниз") указывает именно на подшипник ступицы.
Неравномерный износ шин: Изношенный подшипник может стать причиной изменения углов установки колеса, что приводит к ускоренному и неравномерному износу протектора шины на соответствующем колесе.
Проблемы с системой ABS: Так как датчик ABS часто интегрирован со ступичным подшипником или расположен рядом, его чрезмерный люфт может нарушать правильное считывание сигнала с кольца датчика. Это может вызвать загорание лампы неисправности ABS на приборной панели и сбои в работе антиблокировочной системы.

Важно: Игнорирование этих признаков приводит к усугублению износа. Сильно разрушенный подшипник может заклинить, что чревато потерей управления колесом и создает аварийную ситуацию. При появлении подозрений на износ заднего ступичного подшипника необходима оперативная диагностика и замена.

Признак	Характер проявления	Примечание
Гул/Вой/Скрежет	Монотонный звук от колеса, нарастающий со скоростью, меняющий тон в поворотах	Самый ранний и частый симптом
Вибрация	Ощущается в кузове, руле, полу салона (со стороны колеса), усиливается со скоростью	Появляется при прогрессирующем износе
Люфт колеса	Вертикальный люфт при покачивании поднятого колеса руками (верх-низ)	Прямой признак критического износа
Износ шины	Неравномерный, ускоренный износ протектора на одном колесе	Косвенный признак, следствие люфта
Ошибки ABS	Горит лампа ABS, система работает некорректно	Из-за люфта нарушается работа датчика

Необходимые инструменты для замены в гаражных условиях

Стандартный набор включает гаечные ключи (рожковые, накидные), головки с воротком или трещоткой, а также торцовые ключи для откручивания гайки ступицы и крепежа тормозного суппорта. Требуются ключи под конкретные размеры болтов автомобиля, обычно от 13 до 22 мм. Дополнительно нужен динамометрический ключ для точной затяжки новых деталей согласно спецификации производителя.

Обязательно потребуется съемник ступичных подшипников (универсальный или специализированный под марку авто) для демонтажа запрессованного элемента. Для установки нового подшипника необходим оправка или монтажная втулка, предотвращающая перекос при запрессовке. Также подготовьте молоток, монтировку, проволочную щетку для очистки посадочного места и ветошь.

Дополнительные приспособления и расходники

Домкрат и страховочные подставки – для подъема и фиксации автомобиля
Съемник стопорных колец – если подшипник фиксируется стопором
Набор выколоток – для аккуратного выбивания старого подшипника
Смазка (литиевая или высокотемпературная) – обработка нового подшипника и посадочных поверхностей
WD-40 или аэрозольный растворитель – для откручивания прикипевших соединений

Тип инструмента	Примеры
Фиксаторы	Струбцины для тормозного шланга, фиксатор резьбы (Loctite)
Измерительные	Штангенциркуль для проверки посадочных размеров

Важно! Перед работой сверьтесь с мануалом автомобиля для уточнения размеров ключей и усилий затяжки. Отсутствие динамометрического ключа или съемника существенно осложнит замену.

Техника безопасности при работе с подвеской

Работа с элементами подвески требует строгого соблюдения мер безопасности из-за высоких механических нагрузок и риска внезапного разрушения компонентов. Пренебрежение правилами может привести к тяжелым травмам от падающих деталей или неконтролируемого перемещения автомобиля.

Особую опасность представляют сжатые пружины подвески, которые при неосторожном демонтаже способны выстреливать с огромной силой. Также критичен риск падения автомобиля при неправильной фиксации, что требует применения профессионального оборудования и проверенных методик подъема.

Обязательные меры предосторожности

Используйте домкратные стойки как основную опору – никогда не работайте под автомобилем, поднятым только на гидравлическом домкрате.
Применяйте стяжные приспособления для демонтажа пружин – снятие без фиксации чревато разлетом деталей.
Устанавливайте противооткатные упоры под колеса противоположной оси для исключения движения автомобиля.

Перед началом работ убедитесь в исправности инструмента и соответствия подъемного оборудования весу автомобиля. Все резьбовые соединения обрабатывайте проникающей смазкой WD-40 перед откручиванием для снижения риска срыва болтов.

Средство защиты	Назначение
Защитные очки	Предотвращение попадания грязи, металлической стружки
Усиленные перчатки	Защита рук от порезов и контакта с химикатами
Стальной носок обуви	Защита ног при падении тяжелых деталей

Проверьте устойчивость автомобиля на подъемнике или козлах перед залезанием под него
Сбросьте напряжение с подвески – разгрузите рычаги перед откручиванием сайлент-блоков
Используйте только динамометрический ключ при затяжке ступичной гайки согласно спецификации производителя

Поддомкрачивание автомобиля и снятие колеса

Убедитесь, что автомобиль стоит на ровной твердой поверхности, включен стояночный тормоз. Под колеса противоположной оси установите противооткатные упоры (башмаки). Найдите рекомендованные производителем точки поддомкрачивания (обычно обозначены выемками/усилениями на порогах).

Поместите домкрат строго под точку поддомкрачивания. Медленно поднимайте автомобиль до отрыва колеса от земли на 2-3 см. Немедленно установите надежную опору (подставку, "козлик") под силовую точку кузова (часто рядом с точкой поддомкрачивания). Никогда не работайте под автомобилем, опирающимся только на домкрат!

Снятие колеса

Перед подъемом: Ослабьте болты/гайки крепления колеса ключом (часто "баллонником"). Используйте рычаг-удлинитель при необходимости. Не выкручивайте полностью!

После подъема и фиксации на опоре:

Полностью выверните все болты/гайки крепления колеса.
Снимите колесо, потянув его на себя. Если прикипело, аккуратно постучите резиновым молотком по шине сзади.
Отложите колесо в безопасное место, положив его плашмя.

Теперь доступны тормозной механизм и ступица. Для замены заднего подшипника ступицы потребуется дальнейшая разборка:

Обязательно снимите тормозной суппорт и тормозной диск/барабан.
Суппорт подвесьте на проволоке к пружине/амортизатору, не допуская провисания тормозного шланга.

Демонтаж тормозного суппорта и диска

Открутите два направляющих болта суппорта, удерживающих его на кронштейне, используя торцевой ключ или шестигранник. Снимите тормозной суппорт целиком, аккуратно приподняв его вверх и отведя в сторону от диска. Не допускайте провисания суппорта на тормозном шланге – подвесьте его к элементам подвески проволокой или веревкой для предотвращения повреждения гибкой магистрали.

Извлеките фиксирующие скобы тормозных колодок из кронштейна суппорта, если они установлены. Осмотрите кронштейн суппорта на предмет коррозии или загрязнений, при необходимости очистите посадочные пазы для колодок металлической щеткой. Убедитесь в отсутствии механических препятствий для свободного движения колодок после обратной сборки.

Снятие тормозного диска

Снимите декоративный колпак колеса (при наличии), открутив его пластиковыми съемниками или аккуратно поддев отверткой
Открутите гайки крепления колеса на несколько оборотов, оставив их в резьбе для предварительного срыва диска
Поддомкратьте автомобиль, снимите колесо полностью и отложите в сторону
Найдите установочные винты тормозного диска (если предусмотрены конструкцией). Они расположены по периметру ступицы и часто требуют применения ударной отвертки из-за закисания
Обработайте резьбовое соединение установочных винтов проникающей смазкой за 10-15 минут до откручивания
Выкрутите винты крестовой или звездообразной битой, придерживая диск рукой
Снимите тормозной диск со шпилек ступицы плавным поступательным движением. При закисании используйте резиновую киянку для легкого простукивания тыльной стороны диска через деревянную проставку

Важно: Не применяйте грубую силу при демонтаже диска – это может повредить ступичный подшипник. Если диск "прикипел" к ступице, используйте специальную съемную жидкость и многократное легкое постукивание по периметру фланца. Перед установкой нового диска обязательно зачистите посадочную поверхность ступицы металлической щеткой и нанесите тонкий слой графитовой смазки для предотвращения коррозионного сцепления.

Снятие датчика ABS с повреждённого подшипника

Датчик ABS обычно крепится к ступице одним или двумя болтами, скрытыми за тормозным щитом или фланцем подшипника. Перед демонтажем отсоедините электрический разъём датчика, аккуратно отжав фиксатор и сняв колодку с корпуса. Очистите область вокруг датчика металлической щёткой от грязи и коррозии, чтобы предотвратить повреждение при извлечении.

Выкрутите крепёжные болты датчика головкой подходящего размера (чаще 10-12 мм), удерживая корпус от проворачивания. Если болты прикипели, обработайте резьбу проникающей смазкой за 10-15 минут до откручивания. Не применяйте ударные инструменты – корпус датчика хрупкий. После снятия крепежа осторожно потяните датчик вдоль оси его посадочного отверстия.

Особенности извлечения прикипевшего датчика

Не выдёргивайте силой – внутренняя магнитная катушка разрушится
Используйте съёмник типа «гарпун» с упором в торец ступицы
При отсутствии съёмника: аккуратно раскачивайте корпус плоской отвёрткой через деревянную проставку

Если датчик остаётся неподвижным из-за коррозионного сцепления:

Обработайте периметр проникающей смазкой WD-40
Выждите 20 минут для проникновения состава
Нагрейте ступицу вокруг датчика строительным феном до 150°C
Повторите попытку вытягивания с равномерным усилием

Проблема	Решение
Сломан крепёжный болт	Высверлить остаток болта, нарезать новую резьбу
Пластиковый корпус разрушен	Извлекать остатки пинцетом, избегая падения частиц в ступицу
Магнитный наконечник остался в подшипнике	Извлечь мощным неодимовым магнитом через отверстие ступицы

После демонтажа обязательно очистите посадочное гнездо от остатков ржавчины и уплотнителя. Проверьте целостность проводов и разъёма. Установка нового датчика производится в обратном порядке с нанесением антикоррозийной смазки на посадочную поверхность.

Откручивание ступичной гайки контролируемым моментом

Перед демонтажем ступичного узла необходимо ослабить центральную гайку, фиксирующую подшипник на оси. Данная операция требует применения динамометрического ключа для точного контроля прикладываемого усилия в соответствии со спецификациями производителя транспортного средства.

Зафиксируйте колесо от проворачивания упорами или попросите помощника задействовать тормозную систему. Убедитесь в отсутствии деформации граней гайки и установите подходящую головку ключа. Начните откручивание плавным движением, контролируя показания динамометра, чтобы избежать рывков и срыва резьбы.

Ключевые этапы процедуры

Подготовка инструмента: Установите на динамометрический ключ значение, на 10-15% превышающее момент затяжки (указан в руководстве по ремонту).
Направление вращения: Откручивайте гайку против часовой стрелки, приложив короткое усилие до характерного щелчка механизма ключа.
Доводка: После срыва резьбы завершите откручивание обычным воротком или ударным гайковертом.

Тип привода	Рекомендуемый момент откручивания
Легковые авто (передний привод)	180-300 Н·м
Кроссоверы/внедорожники	250-400 Н·м

Важно! Не используйте пневмоинструмент без предварительного ослабления гайки динамометрическим ключом – это может привести к повреждению шлицов полуоси или срыву резьбового соединения.

Извлечение ступицы в сборе с подшипником

После демонтажа колеса, тормозного диска или барабана и отворачивания центральной гайки/болта ступицы, необходимо отсоединить шаровую опору, рулевую тягу и наконечник рычага подвески от поворотного кулака. Используйте съемник шаровых опор и рулевых наконечников для аккуратного разъединения, избегая повреждений пыльников. Ослабьте или снимите крепление датчика ABS, если он установлен, аккуратно отведите проводку в сторону.

Проверьте наличие и снимите стопорное кольцо подшипника, расположенное внутри поворотного кулака за ступицей. Подготовьте съемник для ступиц (типа "лапа") или мощный гидравлический съемник. Убедитесь, что захваты инструмента надежно зафиксированы за заднюю часть ступицы, а центральный упор упирается строго в ось полуоси или шпильку крепления.

Последовательность извлечения:

Плавно затягивайте центральный винт съемника, создавая равномерное усилие на ступицу.
При закисании осторожно постукивайте молотком через проставку по корпусу поворотного кулака в районе посадочного места подшипника для разрушения коррозии.
Избегайте ударов непосредственно по ступице или подшипнику – это повредит компоненты.
После смещения ступицы из посадочного гнезда, извлеките сборку вместе с внешней обоймой подшипника из кулака.

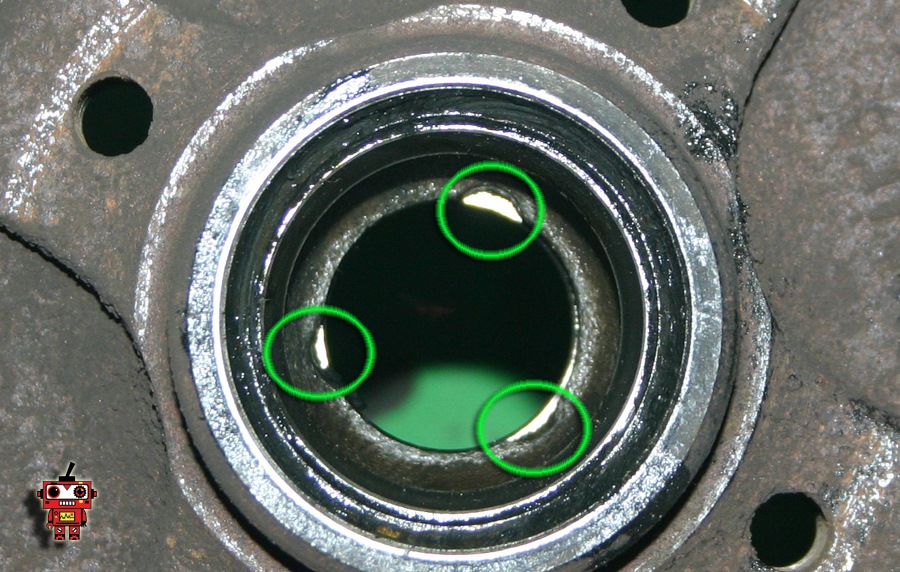

Важно: Внешняя обойма подшипника часто остается запрессованной в поворотный кулак. Для её выбивания потребуется:

Специальная оправка подходящего диаметра.
Молоток или гидравлический пресс.
Нагрев кулака строительным феном (осторожно, чтобы не повредить сайлентблоки).

Направляйте удары/усилие строго перпендикулярно, перемещаясь по окружности обоймы для равномерного выхода. Замените стопорное кольцо новым при сборке.

Выпрессовка старых подшипников прессом или съёмником

Выпрессовка изношенного заднего подшипника ступицы требует применения специализированного оборудования для исключения повреждений посадочных мест. Неправильный демонтаж приводит к деформации ступицы или тормозного щита, что влечёт дополнительные затраты на ремонт.

Основные инструменты – гидравлический пресс или механический съёмник. Пресс обеспечивает равномерное усилие по всей окружности подшипника, а съёмник позволяет работать без снятия ступицы с автомобиля, что экономит время.

Технология выпрессовки

Использование гидравлического пресса:

Ступицу фиксируют на платформе пресса опорными втулками, исключая перекосы
Оправку подходящего диаметра устанавливают на внутреннее кольцо подшипника
Плавно увеличивают давление до полного выхода подшипника из гнезда
Контролируют параллельность оправки оси ступицы для предотвращения заклинивания

Применение съёмника (типа "лапа" или гидравлического):

Захваты съёмника цепляют за наружное кольцо подшипника
Центральный винт упирают в ось ступицы через демпфирующую прокладку
Равномерно затягивают винт, контролируя усилие динамометрическим ключом
При коррозии обрабатывают соединение проникающей смазкой перед демонтажем

Критические моменты: запрещено передавать усилие через шарики или сепаратор – давление прилагают только к стальному кольцу подшипника. При использовании съёмника избегают перекоса захватов, вызывающего заклинивание.

Очистка посадочного места от грязи и коррозии

После снятия старого подшипника ступицы критически важно тщательно очистить посадочное место на оси (ступице) и в поворотном кулаке (или корпусе ступицы) от всех следов старой смазки, грязи, продуктов износа и, особенно, коррозии. Любые остатки или неровности на этих поверхностях помешают новому подшипнику установиться абсолютно ровно и плотно, что приведет к его неправильной работе, перекосу, перегреву и крайне быстрому выходу из строя.

Игнорирование этого этапа или некачественная очистка являются одной из самых распространенных причин преждевременного повторного выхода из строя нового заднего подшипника ступицы. Даже мелкие частицы ржавчины или засохшей грязи создают микроскопические зазоры или точки повышенного напряжения, нарушая равномерность распределения нагрузки на тела качения и дорожки качения подшипника.

Инструменты и материалы для очистки

Металлические щетки (ручные или насадка для дрели/УШМ) - только для наружных, нерабочих поверхностей.
Пластиковые или деревянные скребки (чтобы не повредить металл).
Чистые, безворсовые ветоши.
Обезжириватель (специальный автоочиститель, уайт-спирит, бензин "Калоша").
Аэрозольный очиститель тормозов (эффективен против смазки и грязи).
Наждачная бумага мелкой зернистости (P400-P600) - с крайней осторожностью и только при необходимости.
Средство для преобразования ржавчины (при сильной коррозии).
Защитные очки и перчатки.

Порядок очистки

Предварительная очистка: Удалите крупные комья грязи и основную массу старой смазки с помощью ветоши и скребков.
Обезжиривание: Тщательно обработайте посадочные места обезжиривателем, используя ветошь или щетку. Повторите при необходимости. Дайте высохнуть.
Борьба с коррозией:
- Для незначительной ржавчины: Используйте металлическую щетку (вручную или осторожно дрелью на низких оборотах) только на участках, не контактирующих с дорожками качения подшипника. Затем снова обезжирьте.
- Для сильной коррозии на ответственных поверхностях: Крайне осторожно используйте мелкую наждачную бумагу (только ручная обработка!), стараясь не снимать лишний металл и не создавать задиров. Альтернатива - нанести преобразователь ржавчины строго по инструкции производителя, затем тщательно смыть остатки и обезжирить.
Финальная очистка: Обработайте посадочные места очистителем тормозов для удаления мельчайших частиц и остатков обезжиривателя. Протрите начисто безворсовой ветошью.
Контроль: Визуально и на ощупь убедитесь, что поверхности абсолютно чистые, сухие, гладкие и не имеют задиров, выбоин или остатков коррозии.

Тип загрязнения	Рекомендуемый метод очистки	Важные предостережения
Грязь, пыль, песок	Сдувка воздухом, щетка, обезжиривание, очиститель тормозов	Не допускать попадания абразивов на посадочные поверхности
Старая смазка	Скребок, обезжириватель, очиститель тормозов	Тщательно удалить все жировые остатки
Легкая ржавчина (вне контактных зон)	Металлическая щетка (ручная/дрель), обезжиривание	Не использовать на поверхностях посадки подшипника!
Сильная коррозия (на контактных зонах)	Мелкая наждачка (только вручную), преобразователь ржавчины, обезжиривание	Не снимать лишний металл! При сильных повреждениях - замена детали.

Важно: Никогда не используйте абразивные материалы (наждачку крупнее P400, грубые щетки, пескоструй) непосредственно на прецизионных поверхностях оси и отверстия, где непосредственно садится подшипник или его внешнее/внутреннее кольцо. Это неизбежно приведет к увеличению посадочного зазора и разрушению нового подшипника. Очистка этих зон допускается только химическими средствами и мягкими неметаллическими инструментами.

После завершения очистки не прикасайтесь голыми руками к подготовленным поверхностям, чтобы не оставить жировых следов. Установку нового подшипника следует проводить сразу после очистки или защитить поверхности от возможного попадания грязи или влаги.

Подготовка новых подшипников (типа Hub Unit)

Перед установкой нового подшипника Hub Unit тщательно проверьте его целостность и соответствие каталожному номеру оригинальной детали. Убедитесь в отсутствии механических повреждений на корпусе, защитных крышках и шлицах ступицы. Снимите транспортировочную упаковку, сохраняя защитные пластиковые заглушки на фланцах до момента монтажа.

Очистите посадочные поверхности подшипника от консервационной смазки с помощью безворсовой ветоши и специального обезжиривателя. Никогда не применяйте сжатый воздух для очистки внутренних сепараторов – это может повредить смазку и полированные поверхности. Проверьте наличие заводской смазки на шлицах ступицы и при необходимости нанесите тонкий слой молибденовой пасты.

Ключевые этапы подготовки

Термическая адаптация: Прогрейте новый подшипник до комнатной температуры (+15...+25°C) при зимнем монтаже
Проверка совместимости: Сравните посадочные диаметры и количество шлицев со снятой деталью
Защита уплотнений: Нанесите каплю трансмиссионного масла на кромки сальников

Элемент	Проверка	Действие при несоответствии
Кольцо ABS	Целостность магнитного кодирующего кольца	Замена узла целиком
Фланец крепления	Соответствие количества и шага крепежных отверстий	Недопустима установка
Смазочные каналы	Отсутствие засоров в пресс-масленках (при наличии)	Продувка каналов

Снимите фабричные заглушки с крепежных отверстий непосредственно перед установкой
Нанесите монтажную смазку только на посадочный пояс ступицы (не на шпильки!)
Убедитесь в свободном вращении ступицы без заклиниваний и посторонних шумов

Нанесение поверхностной смазки перед установкой

Перед установкой нового подшипника нанесите тонкий слой специальной смазки на посадочные поверхности ступицы и наружное кольцо подшипника. Это предотвратит коррозионное заедание деталей и облегчит будущий демонтаж. Используйте только рекомендованные производителем составы – обычно противозадирные смазки на основе дисульфида молибдена (например, MS-1600) или высокотемпературные литиевые комплексы.

Категорически избегайте попадания смазки на внутренние дорожки качения, ролики или сепаратор подшипника, если он поставляется предварительно заполненным заводской смазкой. Нарушение внутренней смазочной системы вызовет перегрев и преждевременный износ. Наносите состав исключительно на наружное кольцо подшипника и контактную зону в ступице тонким равномерным слоем без избытка.

Технология обработки поверхностей

Очистите посадочное отверстие ступицы металлической щеткой и обезжирьте
Проверьте состояние поверхностей: отсутствие задиров, выработки и коррозии
Нанесите смазку на наружное кольцо подшипника:
- Равномерно распределите пальцем в перчатке
- Или используйте кисть с синтетическим ворсом
Повторите обработку для внутренней поверхности ступицы
Контроль толщины слоя: не более 0,1-0,3 мм

Критические ошибки: применение графитовой смазки (вызывает электрохимическую коррозию), смешивание разных типов смазочных материалов, избыточное нанесение состава (приводит к выдавливанию в тормозной механизм). После обработки незамедлительно приступайте к установке подшипника во избежание загрязнения поверхностей.

Запрессовка нового ступичного подшипника

Подготовьте прессовочные оправки, соответствующие диаметрам наружной обоймы подшипника и посадочного места в ступице. Убедитесь в чистоте сопрягаемых поверхностей, отсутствии забоин и коррозии. Смажьте посадочное отверстие ступицы и наружную поверхность подшипника тонким слоем молибденовой смазки для облегчения запрессовки и предотвращения коррозии.

Установите ступицу на стапель пресса строго горизонтально. Совместите подшипник с посадочным гнездом, контролируя параллельность опорных плоскостей. Приложите усилие строго по оси подшипника через оправку, распределяющую нагрузку на внешнюю обойму. Избегайте перекосов и ударов по внутренней обойме или сепаратору.

Технология запрессовки

Осуществляйте запрессовку равномерным усилием до полного контакта торца подшипника с упором ступицы. Контролируйте процесс визуально и на слух – посторонние скрипы или щелчки сигнализируют о перекосе. После посадки проверьте:

Отсутствие заклинивания – ротор должен вращаться без усилия
Расположение запорного кольца в канавке
Правильность установки датчика ABS (если предусмотрено)

При использовании универсального съемника вместо гидропресса применяйте резьбовую шпильку с опорными втулками. Затягивайте гайку постепенно, совершая пол-оборота с паузами для стабилизации нагрузки. Перекос более 2° требует немедленного прекращения работ и выравнивания детали.

Параметр	Норма	Опасное отклонение
Усилие запрессовки	2-5 тонн	Более 8 тонн
Температура корпуса	До 60°C	Локальный нагрев свыше 80°C

Установка стопорного кольца и крепёжных элементов

Проверьте правильность позиционирования нового подшипника в ступице, убедившись, что он полностью сел в посадочное место без перекосов. Очистите канавку под стопорное кольцо от загрязнений металлической щёткой и обезжирьте поверхность.

Специальными плоскогубцами для стопорных колец аккуратно разведите концы кольца и установите его в паз, контролируя полную посадку по всей окружности. Убедитесь, что кольцо надёжно зафиксировано и не проворачивается.

Порядок затяжки крепежа

Нанесите на шпильки ступицы тонкий слой медной смазки
Установите тормозной диск и колесный барабан, совместив монтажные отверстия
Наденьте шайбу и закрутите гайки крест-накрест в 3 этапа:
- Предварительная затяжка с усилием 40–50 Нм
- Доворот на 90° динамометрическим ключом
- Финишный момент 180–220 Нм (сверьтесь с мануалом авто)

Элемент	Тип крепежа	Момент затяжки
Стопорное кольцо	Пружинная сталь	Запрессовка в паз
Ступичная гайка	M24×1.5	180–220 Нм
Защитный колпак	Пластиковый	Забивается молотком

Установите новый защитный колпак, аккуратно запрессовывая его молотком через деревянную проставку до упора. Проверьте отсутствие люфта ступицы, покачивая колесо в вертикальной плоскости – допустимый зазор не превышает 0,05 мм.

Обратный монтаж ступицы и тормозных деталей

Установите ступицу колеса на шпиндели оси, совместив шлицы с полуосью. Аккуратно набейте ступицу до упора с помощью резиновой киянки или специального оправки, избегая ударов по подшипнику. Проверьте отсутствие перекосов и свободное вращение.

Наденьте новую стопорную шайбу, затяните гайку крепления ступицы моментом, указанным производителем (обычно 180-220 Н·м). Загните усики шайбы в пазы гайки для фиксации. Убедитесь, что ступица вращается без заеданий и посторонних шумов.

Монтаж тормозных компонентов

Установите тормозной диск на ступицу, совместив отверстия.
Смонтируйте суппорт с новыми колодками на поворотный кулак.
Затяните болты крепления суппорта с требуемым усилием (40-60 Н·м).
Подсоедините тормозной шланг к суппорту, заменив медные шайбы.

Перед финальной сборкой обязательно прокачайте тормозную систему для удаления воздуха. Установите колесо и опустите автомобиль с домкрата. Проверьте работу тормозов на неподвижном автомобиле, затем проведите тест-драйв на малой скорости.

Критическая затяжка ступичной гайки динамометрическим ключом

Неправильный момент затяжки ступичной гайки приводит к катастрофическим последствиям: при недотяжке гайка откручивается во время движения, вызывая разрушение ступичного узла и колеса, а перетяжка деформирует подшипник, нарушая его геометрию и ускоряя износ.

Точное соблюдение величины крутящего момента, указанной производителем автомобиля (обычно 150-300 Н·м), обеспечивает оптимальную предварительную нагрузку на подшипник, гарантирует его правильную работу, теплоотвод и предотвращает люфт или заклинивание.

Порядок затяжки и контроль

Обязательные этапы:

Очистите резьбу шпильки/оси и гайки от грязи, обработайте графитной смазкой (если разрешено мануалом).
Наживите гайку вручную до упора, убедившись в отсутствии перекоса.
Установите на динамометрический ключ нужное значение момента (проверьте спецификацию авто).
Затяните гайку плавным усилием до срабатывания ключа (характерного щелчка).

Важные нюансы:

После замены подшипника или ступицы в сборе выполните "обкаточную" затяжку: проедьте 50-100 км, затем перепроверьте момент.
Никогда не используйте ударные инструменты (пневмогайковерт) для финальной затяжки – только калиброванный динамометрический ключ.
На автомобилях с конусной посадкой подшипника (многие заднеприводные) может требоваться регулировка люфта щупом после предварительной затяжки.

Ошибка затяжки	Последствие
Слабый момент	Люфт ступицы, вибрация колеса, срыв резьбы, отворачивание гайки
Превышение момента	Перегрев подшипника, деформация сепаратора, разрушение тел качения, заклинивание
Затяжка без динамометра	Неконтролируемое усилие, резко повышающее риск поломки

Проверка отсутствия люфта после сборки

После установки нового подшипника и затяжки гайки ступицы до предписанного момента, немедленно проверьте отсутствие осевого и радиального люфта колеса. Для этого поднимите автомобиль домкратом, чтобы колесо свободно вращалось без нагрузки.

Возьмитесь за колесо руками в положениях "12 и 6 часов" (проверка вертикального люфта) и "3 и 9 часов" (проверка горизонтального люфта). Резко дергайте колесо к себе-от себя, одновременно контролируя движение ступицы визуально или на ощупь. Допустимый люфт отсутствует – любые заметные колебания недопустимы.

Ключевые этапы проверки:

Контроль вращения: Проверните колесо рукой – ход должен быть плавным, без заеданий и шума.
Повторная проверка затяжки: После 30-50 км пробега снимите колпак и обязательно перепроверьте момент затяжки гайки ступицы.
Тест на движение: Совершите пробную поездку на малой скорости (20-40 км/ч), прислушиваясь к гулу или стукам в зоне замены.

Признак проблемы	Возможная причина
Появился радиальный люфт	Недостаточная затяжка гайки ступицы
Слышен гул при повороте	Перетяжка подшипника или брак детали
Люфт возник после пробега	Некачественный подшипник или нарушение посадки

При обнаружении люфта или посторонних шумов немедленно прекратите эксплуатацию. Ослабьте гайку, повторно затяните с динамометрическим ключом до спецификации производителя и проведите проверку заново. Если проблема сохраняется – требуется демонтаж и диагностика узла.

Контрольная поездка для оценки работы подшипника

Перед началом движения убедитесь, что автомобиль стоит на ровной площадке с минимальным фоновым шумом. Выберите маршрут, включающий различные типы дорожного покрытия (ровный асфальт, брусчатка, возможные неровности) и участки, где можно безопасно выполнить маневры на разных скоростях. Откройте окна для лучшего восприятия звуков.

Перед поездкой кратковременно приподнимите заднюю часть автомобиля домкратом (с обязательной установкой на подставки!). Вращайте каждое заднее колесо вручную, прислушиваясь к скрежету, хрусту или ощущая заметное сопротивление вращению. Проверьте люфт колеса, покачивая его руками в вертикальной и горизонтальной плоскостях – значительный люфт явно указывает на проблему.

Процесс тестирования во время движения

Начинайте движение плавно, на малой скорости (20-40 км/ч). Постепенно увеличивайте скорость, обращая особое внимание на звуки, исходящие от колесных арок:

Монотонный гул или вой: Главный признак износа подшипника. Его тон (высота звука) обычно меняется со скоростью.
Хруст, скрежет: Указывают на критический износ или разрушение подшипника.
Вибрация на кузове или руле: Может передаваться при сильном износе.

Для локализации неисправного подшипника выполните серию маневров:

Повороты ("Змейка"): На безопасном прямом участке дороги (скорость 40-60 км/ч) плавно выполняйте повороты руля влево и вправо, описывая широкую "змейку".
- При повороте налево: Нагрузка смещается на правую сторону автомобиля. Если гул/шум усиливается – вероятно, неисправен правый задний подшипник.
- При повороте направо: Нагрузка смещается на левую сторону. Если гул/шум усиливается – вероятно, неисправен левый задний подшипник.
- Шум, который исчезает или ослабевает при повороте, также указывает на подшипник разгружаемой стороны.
Изменение скорости: На прямом участке разгонитесь до 70-90 км/ч. Запомните характер и громкость гула. Затем плавно отпустите газ, позволив автомобилю замедляться двигателем (без торможения!). Оцените, меняется ли тон и громкость шума при снижении скорости.
Проверка на разных покрытиях: Сравните уровень шума на ровном асфальте и на неровностях/брусчатке. Шум подшипника обычно остается постоянным по тону, в то время как шум от других источников (подвеска, покрышки) сильно меняется.

Действие во время поездки	Признак неисправности заднего подшипника ступицы
Прямолинейное движение	Постоянный монотонный гул/вой, нарастающий со скоростью; возможна вибрация.
Поворот налево	Усиление шума справа → Проблема с правым подшипником. Ослабление шума слева → Проблема с левым подшипником.
Поворот направо	Усиление шума слева → Проблема с левым подшипником. Ослабление шума справа → Проблема с правым подшипником.
Изменение скорости (без торможения)	Тон и громкость гула четко зависят от скорости вращения колеса.
Езда по неровностям	Гул подшипника остается постоянным, в отличие от стуков подвески.

После поездки, соблюдая осторожность (диски могут быть горячими!), проверьте нагрев ступицы каждого заднего колеса рукой (не прикасайтесь напрямую к тормозному диску или суппорту!). Сильно нагретая по сравнению с другими ступица может косвенно указывать на проблемный подшипник из-за повышенного трения. Помните, что диагностика требует опыта; при малейших сомнениях обратитесь к специалистам для точного определения неисправности.

Список источников

Для подготовки статьи о заднем подшипнике ступицы использовались специализированные технические материалы, руководства по ремонту и профильные ресурсы. Основное внимание уделялось точности описания конструкции, функций и процедуры замены узла.

Ниже приведены категории источников, обеспечивающих достоверную информацию по теме. Все материалы доступны в печатном или цифровом формате для углубленного изучения.

Автомобильные руководства по ремонту (Haynes, Chilton) для конкретных моделей транспортных средств
Профессиональные технические справочники по подвеске и ходовой части
Официальные сервисные мануалы производителей автомобилей
Обучающие материалы технических колледжей по автомобильным системам
Видеоинструкции по замене подшипников от сертифицированных автомехаников
Технические статьи в профильных журналах (Авторемонт, Мото)
Спецификации и каталоги производителей подшипников (SKF, FAG, Timken)
Инженерная документация по конструкциям ступичных узлов
