Дневные ходовые огни своими руками - просто и для авто

Статья обновлена: 18.08.2025

Дневные ходовые огни стали обязательным элементом безопасности современного автомобиля. Они повышают видимость транспортного средства в светлое время суток, снижая риск ДТП.

Самостоятельное изготовление ДХО позволяет не только сэкономить средства, но и получить уникальную конструкцию, идеально соответствующую вашим требованиям и дизайну автомобиля.

Это руководство подробно объяснит процесс создания надежных дневных ходовых огней с нуля, используя доступные компоненты и базовые навыки.

Базовые требования к ДХО: ГОСТ и ПДД

Дневные ходовые огни в России обязаны соответствовать техническому регламенту ГОСТ Р 41.87-99 (единообразные предписания ЕЭК ООН №87). Данный стандарт устанавливает строгие параметры: цвет излучения исключительно белый, минимальная высота установки – 250 мм от дорожного покрытия, максимальная – 1500 мм. Расстояние от внешнего края кузова до ближнего края ДХО не может превышать 400 мм, а дистанция между внутренними краями двух огней должна быть не менее 600 мм (если ширина ТС ≥ 1300 мм).

Правила дорожного движения (п. 19.5 ПДД РФ) регламентируют использование: ДХО включаются вместо ближнего света фар или противотуманок только в светлое время суток на всех движущихся транспортных средствах. Они должны автоматически активироваться при запуске двигателя и деактивироваться при включении головного света. Углы видимости по ГОСТ: горизонтальный – минимум 20° внутрь и наружу, вертикальный – 10° вверх и вниз от оси отсчета.

Ключевые технические параметры

Сила света: 400-800 кд (кандел) для каждого огня
Рабочий режим: Автоматическое включение с запуском двигателя + отключение при активации головного света
Запрещенные модификации: Мигающий режим, цветные светофильтры, установка на подвижные элементы кузова

Параметр	Требование ГОСТ	Примечание
Цвет	Белый (чистый, без оттенков)	Желтый/синий не допускаются
Горизонтальный угол	20° внутрь + 20° наружу	Относительно оси движения
Вертикальный угол	10° вверх + 10° вниз	Гарантирует видимость на неровностях

Важно: При несоблюдении стандартов (самодельные LED-ленты без сертификации, нарушение геометрии установки) водитель привлекается к ответственности по ст. 12.5 КоАП РФ (500 руб. штрафа) как за неисправность световых приборов. Соответствие подтверждается маркировкой "Е22" или "RL" на корпусе изделия.

Выбор подходящих светодиодов: яркость и цветовая температура

Ключевым параметром при подборе светодиодов для ДХО является световой поток, измеряемый в люменах (лм). Минимальная рекомендуемая яркость для эффективной видимости в дневное время стартует от 100 лм на диод, но оптимальный диапазон – 120-200 лм. Суммарная яркость всей оптики должна обеспечивать четкое восприятие транспортного средства на расстоянии не менее 300 метров при солнечном свете. Недостаточная яркость сводит на нет назначение ДХО, а избыточная может ослеплять других участников движения.

Цветовая температура напрямую влияет на контрастность излучения относительно фонового освещения. Для ДХО законодательно разрешен только белый свет в диапазоне 4300К-6000К. Оптимальным считается нейтрально-белый оттенок (5000К-5500К), максимально приближенный к дневному спектру: он обеспечивает лучшую идентификацию без излишней синевы. Сдвиг в сторону холодных тонов (свыше 6500К) создает визуальный дискомфорт и снижает эффективность в условиях тумана или дождя.

Критерии выбора и особенности монтажа

При проектировании учитывайте следующие аспекты:

Угол рассеивания: узконаправленные диоды (15°-30°) требуют точной установки, широкоугольные (80°-120°) обеспечивают равномерное свечение без "мертвых зон"
Параметры питания: номинальное напряжение (чаще 12V) и ток (обычно 20-30мА на диод), обязательное использование стабилизатора тока
Степень защиты: корпус должен соответствовать стандарту IP67/IP68 для устойчивости к влаге и пыли

Распространенные варианты компоновки:

Тип светодиода	Мощность (Вт)	Преимущества	Недостатки
SMD 5730/5054	0.5-1	Высокий световой поток, доступность	Требует эффективного теплоотвода
COB (Chip-on-Board)	3-10	Равномерная засветка без точечности	Сложность фокусировки луча
Мощные 1W/3W диоды	1-3	Компактность, направленный свет	Необходимость индивидуальных линз

Обязательно тестируйте собранную конструкцию в различных погодных условиях. Проверьте отсутствие бликов в собственных фарах и зеркалах, используя регулируемое крепление. Помните: даже качественные диоды деградируют при перегреве – алюминиевый радиатор обязателен для сборок мощностью свыше 5Вт.

Расчет количества светодиодов для оптимальной видимости

Основной критерий – соответствие нормативу светового потока для ДХО, который составляет 400-1200 люмен на фару. Для расчета определите световой поток одного диода (указывается производителем, например, 50-100 лм для мощных светодиодов). Разделите требуемый суммарный поток (минимум 800 лм для пары фар) на светоотдачу одного элемента.

Учитывайте КПД оптической системы (потери 15-30% на линзах/рассеивателях). Добавьте запас 10-15% на деградацию кристаллов со временем. Например, при использовании диодов по 80 лм: 800 лм / 80 лм = 10 шт. С учетом потерь (20%): 10 * 1.2 = 12 шт. С запасом на деградацию (15%): 12 * 1.15 ≈ 14 диодов на фару.

Факторы влияния на расчет

Угол рассеивания: узконаправленные диоды (15-30°) требуют точного позиционирования
Цветовая температура: белый свет 5000-6000К обеспечивает максимальную контрастность
Рабочее напряжение: последовательное соединение должно соответствовать бортовой сети (12В)

Мощность диода (Вт)	Типовой световой поток (лм)	Кол-во для 800 лм
0.5	50-60	14-16 шт
1	90-110	8-9 шт
3	250-300	3-4 шт

Важно: распределяйте диоды равномерно по площади фары для устранения "слепых зон". Проверяйте реальную яркость люксметром на расстоянии 10м – освещенность должна быть не менее 1000 люкс в центре пучка.

Выбор схемы подключения: последовательная или параллельная

При сборке ДХО на светодиодах критично выбрать тип соединения элементов: последовательное или параллельное. От этого зависит стабильность работы, долговечность и безопасность всей системы. Неправильный выбор приводит к перегоранию диодов или неравномерному свечению, что снижает функциональность огней.

Каждая схема имеет принципиальные отличия в распределении напряжения и тока. В последовательной цепи ток одинаков для всех компонентов, а напряжение делится. В параллельной – напряжение на каждом элементе равно источнику, а токи суммируются. Это определяет требования к блоку питания и необходимость дополнительных компонентов.

Сравнение характеристик

Основные различия схем отражены в таблице:

Параметр	Последовательная	Параллельная
Напряжение на цепь	Сумма напряжений диодов	Равно напряжению питания
Ток в цепи	Одинаков для всех LED	Делится между диодами
Выход из строя диода	Вся цепь гаснет	Остальные работают
Стабилизация	Требуется драйвер тока	Нужны резисторы на каждую ветвь

Преимущества последовательного подключения:

Равномерное распределение тока между LED
Экономия энергии за счёт отсутствия балластных резисторов
Проще согласовать цепь с автомобильным напряжением (12В)

Недостатки последовательной схемы:

Высокое требование к стабильности драйвера
При обрыве одного диода вся линия отключается
Необходимость точного подбора диодов по параметрам

Особенности параллельного подключения:

Простота добавления/удаления диодов
Отказ одного элемента не влияет на работу остальных
Возможность использования низковольтного БП

Для автомобильных ДХО предпочтительна последовательная схема из-за стабильности тока и соответствия бортовому напряжению. Однако при использовании слабых диодов или ограниченном пространстве иногда применяют гибридные решения (последовательно-параллельные матрицы). Обязательна установка стабилизатора тока – это предотвратит перегрев при скачках напряжения в сети авто.

Подбор драйвера для стабилизации тока светодиодов

Ключевая задача драйвера – обеспечение стабильного тока через светодиоды независимо от колебаний напряжения питания или изменений температуры. Светодиоды являются токовыми приборами, и их яркость, цветовая температура (для белых) и срок службы напрямую зависят от величины протекающего тока. Превышение номинального тока резко сокращает ресурс и может вызвать мгновенный выход из строя.

Неправильно подобранный драйвер без стабилизации тока (например, простой резисторный ограничитель) не сможет компенсировать скачки напряжения бортовой сети автомобиля (обычно 12-14.5В, но возможны броски до 24В и более). Это приводит к нестабильной яркости, перегреву светодиодов и их преждевременной деградации. Драйвер же поддерживает заданный ток в широком диапазоне входных напряжений.

Критерии выбора драйвера

При подборе необходимо учитывать следующие параметры:

Выходной ток (If): Должен точно соответствовать номинальному току одного светодиода или цепочки. Указывается в миллиамперах (мА) или амперах (А). Например: 350мА, 700мА, 1А.
Выходное напряжение (Vout): Драйвер должен обеспечивать напряжение, достаточное для питания вашей светодиодной сборки. Рассчитывается как суммарное падение напряжения на всех последовательно соединенных светодиодах в цепи. Для типичных белых светодиодов 3-3.6В на шт. Формула: Vout_min ≤ (Кол-во LED в цепи * Vf_led) ≤ Vout_max.
Диапазон входного напряжения (Vin): Должен перекрывать возможные напряжения в бортовой сети автомобиля. Рекомендуемый минимум: 9В - 36В DC. Это гарантирует работу при запуске двигателя (просадка) и при бросках напряжения.
Тип и КПД:
- Линейные драйверы: Простые, дешевые, мало помех. Подходят для небольших токов (до 500мА) и случаев, когда Vin ненамного выше Vf цепочки. Сильно греются при большой разнице Vin и Vout.
- Импульсные (Switching) драйверы: Сложнее, дороже, могут генерировать ВЧ-помехи (требуют фильтра). Обладают высоким КПД (70-95%), мало греются, эффективны при большой разнице Vin и Vout и высоких токах. Предпочтительны для ДХО.
Защиты: Крайне желательны: защита от КЗ выхода, защита от обрыва нагрузки, защита от переполюсовки входа, защита от перегрева самого драйвера.

Пример подбора: Для цепочки из 3-х белых светодиодов (Vf=3.2В каждый, If=350мА) нужен драйвер:

Выходной ток: 350мА (0.35А)
Выходное напряжение: Минимум ~9.6В (3 * 3.2В), но лучше с запасом. Выбираем драйвер с Vout диапазоном, например, 9-12В или 10-15В.
Входное напряжение: 9-36В DC
Тип: Импульсный (высокий КПД, широкий Vin).

Параметр светодиодов	Значение	Требование к драйверу
Ток (If) 1 светодиода	350 мА	Выходной ток: 350 мА (±5%)
Падение (Vf) 1 светодиода	3.2 В	Выходное напряжение: мин. 9.6В (лучше 10-15В)
Количество в цепи	3 шт	Выходное напряжение: мин. 9.6В (лучше 10-15В)
Бортовая сеть	12-14.5В (броски до 24-30В)	Входное напряжение: 9-36В DC

Важно: Всегда проверяйте соответствие мощности драйвера мощности светодиодной сборки. Мощность нагрузки (Pled) = If * (Vf_led1 + Vf_led2 + ...). Выходная мощность драйвера (Pout) должна быть >= Pled. Учитывайте КПД драйвера (Pout = Pin * КПД) при расчете нагрузки на проводку.

Правильный выбор сечения и типа электропроводки

Неправильный выбор сечения провода для подключения ДХО может привести к перегреву, оплавлению изоляции и даже возгоранию. Учитывая длительную работу дневных ходовых огней и сложные условия под капотом (высокая температура, вибрация), важно обеспечить надежное и безопасное электроснабжение.

При подборе сечения учитывают три ключевых фактора: номинальный ток нагрузки, длину проводки от источника питания (АКБ или блока предохранителей) до фар ДХО, а также условия эксплуатации (температурный режим, воздействие агрессивных сред, вибрации).

Изготовление шаблона для размещения светодиодов

Для точного позиционирования диодов потребуется создать шаблон, повторяющий контуры фары или место установки ДХО. Снимите размеры с посадочной зоны, учитывая кривизну поверхности и существующие технологические выступы. Перенесите контуры на жесткий картон, пластиковую панель или фанеру толщиной 4-6 мм, вырежьте заготовку с припуском 5-10 мм по краям.

Разметьте сетку расположения светодиодов согласно схеме подключения, соблюдая расчетные расстояния между элементами. Для криволинейных поверхностей используйте гибкие материалы типа тонкого оргстекла или прозрачного поликарбоната. Проверьте совместимость шаблона с корпусом автомобиля, при необходимости скорректируйте форму.

Порядок разметки точек установки

Нанесите осевые линии по центру шаблона горизонтально и вертикально
Отметьте крайние точки первого ряда светодиодов с отступом 15-20 мм от краёв
Рассчитайте шаг между диодами по формуле: (L - 2×Отступ) / (N - 1), где L – длина зоны, N – количество элементов
Проделайте монтажные отверстия сверлом на 20-30% больше диаметра светодиода
Пронумеруйте точки подключения согласно электрической схеме

Параметр	Значение	Материал шаблона
Мин. расстояние между диодами	25-30 мм	Картон (для плоских поверхностей)
Допуск по краям	≥15 мм	Фанера 4 мм (для жесткого крепления)
Диаметр отверстий	5.5-6 мм (для 5mm LED)	Поликарбонат 2 мм (для изогнутых фар)

Важно: При разметке изогнутых поверхностей фиксируйте шаблон струбцинами перед сверлением. Для проверки симметрии используйте лазерный уровень или проектор линий. Готовый шаблон должен обеспечивать беспрепятственную установку светодиодов с сохранением равномерных зазоров.

Пайка светодиодов на монтажную плату: пошаговый процесс

Правильная пайка светодиодов гарантирует надежность ДХО и исключает перегрев элементов. Подготовьте паяльник мощностью 25-40 Вт с тонким жалом, оловянно-свинцовый припой ПОС-60, флюс (желательно нейтральный), монтажную плату и светодиоды, соответствующие схеме вашего дневного ходового огня.

Очистите контакты платы и ножки светодиодов спиртом. Надежно зафиксируйте плату в держателе или тисках. Крайне важно соблюдать полярность диодов: анод (+) и катод (-) должны соответствовать разметке на плате.

Последовательность сборки

Лужение контактов: Нанесите каплю флюса на посадочные площадки платы. Прогрейте контакт паяльником, нанесите тонкий слой припоя.
Установка светодиода: Вставьте ножки диода в отверстия платы, соблюдая полярность. Придерживайте элемент пинцетом для теплоотвода.
Фиксация выводов: Прикоснитесь жалом к месту соединения ножки и контактной площадки. Подайте припой (1-2 мм) до образования конусообразного блестящего натека.
Контроль времени: Не нагревайте контакт дольше 3 секунд. Перегрев разрушает кристалл светодиода.
Обрезка выводов: Кусачками удалите излишки ножек после остывания припоя, оставляя 1-2 мм над пайкой.

Проверьте отсутствие замыканий между соседними контактами и качество соединений: пайка должна быть гладкой, без шариков и наплывов. Протрите плату спиртом для удаления остатков флюса.

Тестирование собранной светодиодной цепочки мультиметром

Перед подачей питания на готовую цепь ДХО выполните проверку мультиметром в режиме прозвонки диодов. Переключите прибор на соответствующий значок (символ диода), черный щуп подключите к COM-разъёму, красный – к гнезду для измерения сопротивления/диодов. Касайтесь щупами выводов каждого светодиода в последовательной цепочке, соблюдая полярность: анод (длинная ножка) – к красному щупу, катод (короткая ножка/срез на корпусе) – к черному.

Исправный светодиод должен слабо загореться при правильном подключении щупов. Если свечения нет – проверьте пайку и целостность контактов. Отсутствие показаний мультиметра (обрыв) или звуковой сигнал прозвонки (короткое замыкание) указывают на неисправность элемента или ошибку монтажа. Особое внимание уделите местам пайки и изгибам проводов.

Ключевые этапы и интерпретация результатов

Порядок диагностики:

Проверка каждого LED по отдельности (при отключенной цепи).
Замер общего сопротивления цепи (в режиме Ω): значение должно соответствовать сумме сопротивлений светодиодов (обычно десятки-сотни Ом).
Контроль падений напряжения на компонентах (режим V=): красный щуп на анод первого LED, черный – на катод последнего в цепочке.

Показания мультиметра	Возможная причина
"0L" или "1" (превышение)	Обрыв цепи / холодная пайка
Нулевое сопротивление	Короткое замыкание в цепи
Свечение отсутствует (при правильной полярности)	Сгоревший светодиод / перепутаны анод/катод
Нестабильные показания	Плохой контакт / повреждение дорожки

Важно: При проверке напряжения питания убедитесь, что мультиметр установлен в режим постоянного тока (DCV) с диапазоном, превышающим ожидаемое значение (например, 20V для цепи 12V). Номинальное падение напряжения на одном белом светодиоде – около 3-3.4V.

Изготовление влагозащищенного корпуса из подручных материалов

Для корпуса используйте пластиковый контейнер подходящего размера: пищевой лоток с герметичной крышкой, коробку от электроники или обрезанную ПВХ-трубу. Проверьте, чтобы внутренний объем позволял разместить светодиодную ленту с зазором 5-10 мм от стенок. Тщательно обезжирьте поверхности спиртом или растворителем для улучшения адгезии герметика.

Вырежьте в крышке монтажные отверстия под провода с помощью паяльника или дрели, сделав их на 20% меньше диаметра кабеля. Обработайте края отверстий наждачной бумагой для устранения заусенцев. На дне корпуса сформируйте дренажные канавки глубиной 1-2 мм раскаленной иглой – они предотвратят скопление конденсата.

Герметизация и сборка

Порядок работ:

Нанесите силиконовый герметик в места соединения крышки с корпусом сплошной линией
Введите провода в отверстия, заполнив зазоры термоклеем слоем 3-5 мм
После монтажа светодиодов промажьте внутренние стыки корпуса эпоксидной смолой
Обработайте внешние швы автомобильным герметиком для фар

Важные нюансы:

Не используйте ватные палочки для удаления излишков герметика – оставляют волокна
Применяйте только нейтральные силиконы – кислотные разъедают пластик
Тестируйте герметичность погружением в воду на 15 минут с грузом 100 г

Для дополнительной защиты:

Материал	Назначение	Толщина
Термоусадка	Изоляция пайки светодиодов	2:1
Силикагель	Поглощение влаги	5 г/100см³
Отражающая пленка	Усиление светоотдачи	0.5 мм

Монтаж светодиодной ленты в корпус с герметизацией швов

Очистите внутреннюю поверхность корпуса от пыли и обезжирите спиртовым раствором зоны приклеивания ленты и нанесения герметика. Нагрейте монтажную поверхность феном до 40-50°C для улучшения адгезии двустороннего скотча светодиодной ленты.

Снимите защитную пленку со скотча и плотно прижмите ленту к подготовленному месту, избегая перегибов и провисаний. Особое внимание уделите углам и стыкам секций – разрезайте ленту только по маркированным линиям, а контакты между отрезками соединяйте пайкой с последующей изоляцией термоусадкой.

Герметизация корпуса

После фиксации ленты и проверки работоспособности приступайте к герметизации:

Нанесите прозрачный силиконовый герметик по периметру крышки корпуса тонким непрерывным слоем
Установите крышку на место и равномерно затяните крепежные винты
Удалите излишки герметика влажным тампоном до полимеризации
Обеспечьте неподвижность корпуса на 24 часа для полного отверждения состава

Для дополнительной защиты выводов проводов используйте пластиковые заглушки с кабельным вводом, заполненные тем же герметиком. Места пайки на ленте изолируйте термоклеем, создавая влагозащитный купол.

Материал	Требования	Альтернатива
Герметик	Нейтральный силикон, термостойкость от -40°C до +150°C	Автомобильный герметик для фар
Изоляция	Влагонепроницаемая термоусадка с клеевым слоем	Двухкомпонентная эпоксидная заливка

Перед установкой на автомобиль проведите тест на влагозащиту: поместите корпус в емкость с водой на 30 минут, затем проверьте отсутствие конденсата внутри и работоспособность ленты. Убедитесь, что герметик не закрывает вентиляционные отверстия (если предусмотрены конструкцией).

Создание крепежных элементов для конкретной модели авто

Определите зону установки ДХО на вашем автомобиле, учитывая регламент ПДД: расстояние от земли (35-150 см), от края кузова (не более 40 см) и минимальный интервал между фарами (60 см). Изучите конструкцию бампера или решетки радиатора в выбранной локации, чтобы выявить скрытые полости и точки возможной фиксации.

Снимите пластиковые заглушки или декоративные накладки в области монтажа, сохранив их как шаблоны. Используйте гибкую проволоку для формирования контура будущего крепежа, повторяющего изгибы кузова. Фиксируйте макет в рабочем положении, проверяя отсутствие вибраций и зазоров.

Этапы изготовления держателей

Материалы: Алюминиевая полоса 2-3 мм (антикоррозийная) или поликарбонат для невидимого крепежа
Разметка: Перенесите проволочный контур на материал, добавив 15-20 мм для монтажных лепестков
Гибка:
- Для металла – прогрейте паяльной лампой в местах сгиба
- Для пластика – используйте строительный фен (160-180°C)

Тип крепления	Особенности	Инструмент
Сквозное	Болты М4 с резиновыми втулками	Дрель, ступенчатое сверло
Клипсовое	Зажимы из пружинной стали	Круглогубцы, надфиль
Клеевой монтаж	Двухкомпонентный автоэпоксид	Обезжириватель, пистолет

После примерки просверлите отверстия под проводку, используя резиновые сальники для герметизации. Обработайте металлические детали цинкосодержащим грунтом, пластик – праймером для полимеров. При установке избегайте контакта с подвижными элементами системы охлаждения.

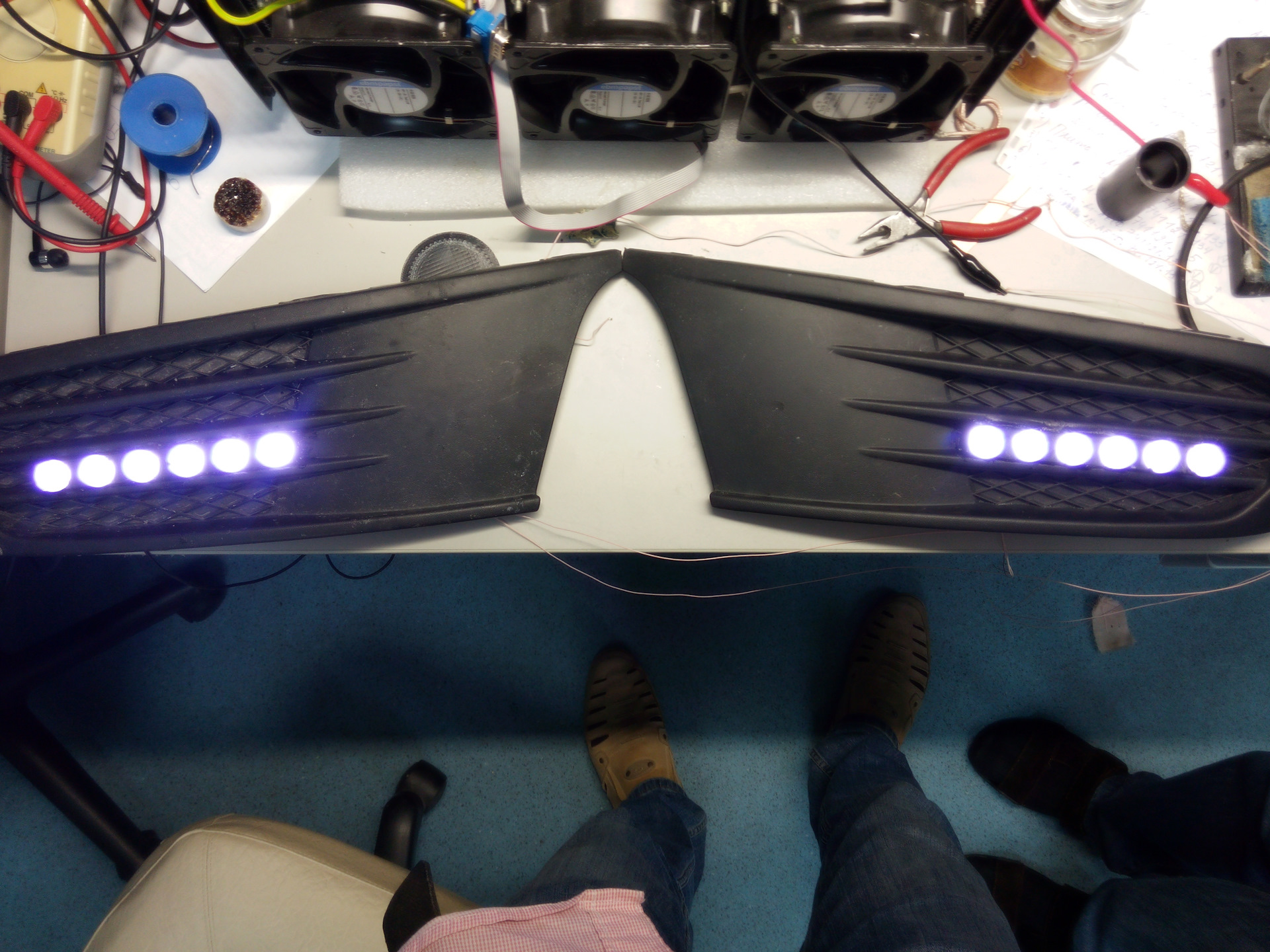

Места установки ДХО: варианты расположения на кузове

Оптимальное размещение ДХО регламентируется техническими стандартами: огни должны находиться в передней части транспортного средства, симметрично относительно продольной оси, на высоте от 250 до 1500 мм от дорожного покрытия. Минимальное расстояние между внутренними краями приборов – 600 мм (для узких авто допустимо 400 мм). Запрещена установка ближе 100 мм к габаритным огням.

Расположение должно обеспечивать видимость ДХО под углом ±20° по горизонтали и ±10° по вертикали без перекрытия элементами кузова. Важно избегать зон активного загрязнения (над колесами) и участков, перекрывающихся при открытии капота или дверей. Монтаж в вентиляционные решетки допустим только при сохранении воздушного потока.

Распространённые варианты монтажа

Зеркала заднего вида: интегрированные в корпус или накладные модули
Буферная зона:
- Нижняя кромка бампера (наиболее популярный вариант)
- Воздухозаборники радиаторной решетки
- Дефлекторы противотуманных фар
Зона лобового стекла: под козырьком капота или на торпедо (при условии отсутствия бликов)
Решетка радиатора: встраивание в соты или крепление на хромированную окантовку

Место установки	Преимущества	Недостатки
Бампер	Защита от камней, соответствие стандартам	Риск повреждения при парковке, загрязнение
Радиаторная решетка	Хорошая видимость, минимальный риск контакта	Сложность монтажа, риск перегрева
Зеркала	Высокая заметность, простота подключения	Уязвимость при ударах, вибрация

При выборе позиции учитывайте проводку: оптимально прокладывать кабели через штатные заглушки в моторном щите. Для защиты от влаги обязательна герметизация мест ввода проводов и соединений термоусадкой. Избегайте мест с температурой выше 80°С (возле выхлопа, турбины).

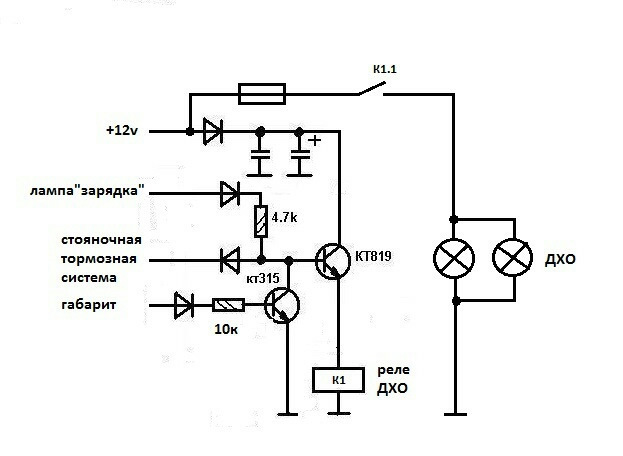

Подготовка точки подключения к бортовой сети автомобиля

Определите оптимальное место для подключения ДХО в моторном отсеке, учитывая близость к штатной проводке, защиту от влаги и подвижных деталей. Часто используют участки возле блока предохранителей, аккумулятора или штатных фар. Тщательно очистите выбранную зону от грязи и обезжирьте поверхность.

Выберите метод соединения: прямое пайкой с термоусадкой, через клеммы на болтовых соединениях или с помощью обжимных коннекторов. Избегайте "скруток" – они ненадежны. Проложите проводку параллельно штатным жгутам, фиксируя пластиковыми хомутами через каждые 15-20 см для защиты от вибрации.

Критические этапы подключения

Обязательные действия:

Отсоедините минусовую клемму аккумулятора перед началом работ
Используйте многожильные медные провода сечением 1-1.5 мм² с двойной изоляцией
Установите предохранитель максимально близко к точке забора питания
Проверьте цепь тестером на короткое замыкание до подачи напряжения

Схема выбора точек питания:

Источник	Преимущества	Риски
Клемма аккумулятора	Стабильное напряжение, простота	Нет контроля зажиганием
Реле фар	Автовключение с ПТФ	Перегрузка штатной цепи
Блок предохранителей	Защита цепи, заводские колодки	Сложность идентификации контактов

При подключении к реле или блоку предохранителей используйте специальные штыревые разъемы, предотвращающие повреждение изоляции. После монтажа обработайте оголенные контакты токопроводящей смазкой и заизолируйте термотрубкой. Проведите проверку падением напряжения: запустите двигатель и замерьте разницу потенциалов между клеммой ДХО и "+" АКБ – допустимое отклонение не более 0.3В.

Поиск цепи зажигания для автоматического включения ДХО

Ключевой задачей при подключении ДХО является поиск управляющей цепи, активирующейся только при работающем двигателе. Неправильный выбор точки подключения может привести к разряду АКБ или некорректной работе системы. Требуется исключить цепи, находящиеся под напряжением в режиме "зажигания без запуска" (положение ACC/ON).

Идеальным источником сигнала считается цепь, получающая питание исключительно после запуска ДВС. Для бензиновых авто оптимальны датчики, связанные с генератором или катушкой зажигания. В дизельных моделях ориентируются на датчики топливного насоса высокого давления или сигнал тахометра. Требуемое напряжение – 12V с минимальной нагрузкой на цепь.

Проверенные точки подключения:

Генератор (клемма D+/W): Наиболее надежный вариант. Напряжение появляется только при вращении ротора генератора
Датчик давления масла: Активируется при запущенном моторе, требует проверки типа датчика (аналоговый/цифровой)
Цепь катушки зажигания: Только для бензиновых авто. Используется через дополнительное реле для снижения нагрузки
CAN-шина: Для современных авто через специальный адаптер, считывающий статус двигателя

Источник	Преимущества	Риски
Генератор (D+)	Автономное включение	Сложность доступа к клемме
Датчик масла	Простое подключение	Некорректная работа с электронными датчиками
CAN-адаптер	Заводское поведение системы	Высокая стоимость решения

Важно: При подключении к выбранной цепи обязательно используйте защитное реле и предохранитель. Проверьте мультиметром наличие напряжения в режиме "ключ вставлен, двигатель выключен" – питание должно отсутствовать.

Монтаж предохранителя в цепь питания для защиты

Выбор номинала предохранителя определяется мощностью нагрузки. Для светодиодных ДХО с потреблением 10-20 Вт подойдёт предохранитель на 3-5 А. Используйте формулу: Ток (А) = Мощность (Вт) / Напряжение (В). Полученное значение умножают на коэффициент запаса 1.5.

Установка выполняется строго в разрыв плюсового провода между источником питания и блоком управления ДХО. Обязательно изолируйте все соединения термоусадкой или изолентой. При монтаже на оголённый участок провода предварительно наденьте клеммы на проводники.

Порядок подключения

Отсоедините минусовую клемму АКБ
Зафиксируйте держатель предохранителя на статичной поверхности
Зачистите питающий провод на 8-10 мм
Подсоедините:
- Вход держателя (от АКБ) – к встроенной или штатной проводке
- Выход держателя – к контроллеру ДХО
Вставьте предохранитель в держатель после проверки схемы

Мощность ДХО (Вт)	Рекомендуемый номинал (А)
10-15	3
16-25	5
26-40	7.5

Используйте только автомобильные предохранители (ATO, мини-лезвия). Регулярно проверяйте контакты на окисление. При срабатывании защиты сначала устраните причину КЗ, затем заменяйте элемент.

Прокладка проводов через технологические отверстия в кузове

Определите расположение штатных заглушек или резиновых уплотнителей в моторном щите или других зонах кузова, предназначенных для заводской электропроводки. Очистите поверхность вокруг выбранного отверстия от грязи и мусора, обезжирьте её для обеспечения надежной фиксации герметика.

Аккуратно прорежьте или проткните центральную часть резиновой заглушки, сохраняя её целостность по краям. Диаметр отверстия должен соответствовать сечению проводов с небольшим запасом, но не допускать чрезмерных зазоров. Используйте острый монтажный нож или специализированный пробойник.

Ключевые этапы герметизации и защиты

Проденьте подготовленные провода в отверстие, оставив технологический запас длины (10-15 см) с обеих сторон. Обязательно наденьте термоусадочную трубку или гофру на участок кабеля, проходящий через металл кузова, для защиты от перетирания.

Нанесите автомобильный герметик (типа Terostat или аналог) на внутреннюю поверхность заглушки перед установкой
Вставьте заглушку с проводами в отверстие до характерного щелчка или плотного прилегания
Обработайте стык с обеих сторон кузова дополнительным слоем герметика
Дождитесь полной полимеризации состава согласно инструкции производителя

Материал	Назначение	Критичность
Автомобильный герметик	Защита от влаги и коррозии	Обязательно
Термоусадка/гофра	Механическая защита изоляции	Обязательно
Резиновая заглушка	Уплотнение технологического отверстия	Рекомендуется

Избегайте прокладки проводов вблизи подвижных элементов подвески, выпускного коллектора или острых кромок. Фиксируйте кабель пластиковыми хомутами к штатной проводке через каждые 20-25 см, исключая провисание и контакт с нагревающимися деталями.

После завершения монтажа проверьте герметичность соединения, полив место ввода водой из пульверизатора. Контрольная диагностика мультиметром исключит короткое замыкание на кузов и подтвердит целостность электрической цепи.

Изоляция всех контактов термоусадкой или герметиком

После соединения проводов методом пайки или обжима клеммами критически важно полностью изолировать каждую точку контакта от влаги и окисления. Любая оголенная металлическая часть быстро корродирует под воздействием дорожных реагентов, воды и перепадов температур, что приводит к нарушению электропроводности и отказу ДХО.

Используйте термоусадочную трубку с клеевым слоем, плотно обжимаемую феном, или автомобильный герметик на силиконовой основе. Оба материала создают барьер для воды и воздуха, но термоусадка обеспечивает более надежную механическую защиту соединения от вибраций.

Ключевые правила изоляции

Длина трубки: Должна превышать зону контакта на 10-15 мм с каждой стороны.
Прогрев термоусадки: Равномерный по всей длине до полного утолщения и вытекания клея по краям.
Нанесение герметика: Покрытие контакта толстым слоем с захватом прилегающей изоляции проводов.
Проверка: Отсутствие зазоров, пузырей воздуха и незакрытых участков металла.

Материал	Преимущества	Недостатки
Термоусадка с клеем	Высокая механическая прочность, полная герметизация	Требует термофен, сложность замены
Автомобильный герметик	Простота нанесения, эластичность, заполнение сложных форм	Длительное время полимеризации, уязвимость к механическим повреждениям

Дополнительно защищайте изолированные узлы пластиковыми гофрами или тканевой лентой в зонах трения о кузов. Помните: некачественная изоляция – основная причина перегорания контактов и коротких замыканий в самодельных ДХО.

Подключение к аккумулятору через реле управления

Реле критично для автоматизации работы ДХО: оно активирует огни только при работающем двигателе, предотвращая разряд аккумулятора при стоянке. Без реле пришлось бы вручную включать/выключать цепь каждый раз, что неудобно и повышает риск забыть огни включенными.

Управляющий сигнал для реле берётся от цепи зажигания или генератора – точек, где появляется напряжение только при запуске двигателя. Сам реле выступает электронным "выключателем", замыкающим силовую цепь от аккумулятора к ДХО при получении этого сигнала. Обязательно используйте предохранитель в силовой линии.

Схема подключения

Последовательность действий:

Подготовьте компоненты:
- 4-контактное реле (номинал 30-40А)
- Предохранитель (расчёт: мощность ДХО / 12В + запас 20-30%)
- Провода сечением: 1.5-2.5 мм² (управление), 2.5-4 мм² (силовая линия)
- Клеммы, изолента, термоусадка
Подключите реле:
- Контакт 85: к "массе" кузова (ближайший болт)
- Контакт 86: к источнику управляющего сигнала (например, клемме "IGN" замка зажигания)
- Контакт 30: к плюсовой клемме АКБ через предохранитель
- Контакт 87: к плюсовому проводу ДХО
Коммутируйте минус ДХО: подключите напрямую к кузову (чистый металл, защищённый от коррозии).

Контакт реле	Назначение	Цвет провода*
30	Питание от АКБ (+)	Красный
85	Управляющая "масса" (-)	Чёрный
86	Управляющий "+" (зажигание)	Синий/Жёлтый
87	Выход на ДХО (+)	Белый/Оранжевый

*Цвета условны, соблюдайте выбранную маркировку

Проверка: включите зажигание – реле должно щёлкнуть, ДХО загореться. При выключении зажигания огни гаснут. Убедитесь в отсутствии нагрева проводов и надёжности изоляции.

Регулировка угла наклона ДХО после установки

После монтажа дневных ходовых огней крайне важно проверить и откорректировать их световой пучок. Неправильный угол наклона приводит к ослеплению встречных водителей или снижению видимости вашего транспортного средства. Регулировку выполняют на ровной площадке перед вертикальной поверхностью (стена, ворота) с расстояния 5–10 метров.

На стене отмечают горизонтальную линию, соответствующую высоте центра установленных ДХО. Включают огни и проверяют положение световой границы относительно метки. Для коррекции используют регулировочные винты на корпусе светильника, которые позволяют изменять вертикальный угол свечения. Точные параметры наклона указываются производителем в технической документации.

Порядок действий

Зафиксируйте автомобиль на горизонтальной поверхности
Создайте ориентир на стене: отмерьте от земли высоту центра ДХО и проведите линию
Включите огни и отойдите на 5–10 метров от стены
Ослабьте крепежные винты корпуса ДХО
Поворачивайте регулировочный винт до совпадения верхней границы светового пятна с нанесенной линией
Затяните крепеж и повторно проверьте угол свечения

Критерии правильной настройки

Параметр	Значение
Верхняя граница луча	Не выше уровня центра фар
Наклон относительно дороги	0,5–1% (опускание 5–10 см на 10 м дистанции)
Асимметрия (левая/правая фара)	Максимальное расхождение 2 см по вертикали

Важно: Проверку выполняйте в сумерках или затемненном помещении для четкой визуализации световой границы. При отсутствии регулировочных винтов потребуется демонтаж кронштейна и механическая подгонка его геометрии.

Окончательную проверку осуществляйте в реальных дорожных условиях: при движении ночью встречные автомобили не должны сигнализировать вам переключением света – это признак слепящего эффекта ДХО.

Проверка нагрузки на генератор с включенными фарами

После установки самодельных ДХО необходимо убедиться, что генератор справляется с дополнительной нагрузкой. Подключите мультиметр к клеммам аккумулятора для контроля напряжения при последовательном включении потребителей энергии.

Запустите двигатель на холостых оборотах (800-1000 об/мин). Зафиксируйте базовое напряжение без нагрузки: нормальные показатели составляют 13.5-14.5 В. Значения ниже 13.2 В указывают на неисправность генератора или регулятора напряжения.

Процедура тестирования

Выполните замеры по схеме:

Холостой ход: Двигатель работает, все потребители выключены
Ближний свет фар: Активируйте штатные фары
ДХО: Включите самодельные дневные огни
Максимальная нагрузка: Добавьте обогрев стекол, вентилятор печки

Режим нагрузки	Допустимое падение напряжения	Критический порог
Только ДХО	≤ 0.3 В	≥ 13.0 В
ДХО + ближний свет	≤ 0.7 В	≥ 12.8 В
Полная нагрузка	≤ 1.2 В	≥ 12.3 В

При падении напряжения ниже 12.3 В или загорании контрольной лампы АКБ:

Проверьте номинальную мощность ламп ДХО – суммарное потребление не должно превышать 40 Вт
Убедитесь в исправности реле-регулятора и отсутствии окисления контактов
Протестируйте силу натяжения ремня генератора (допустимый прогиб 10-15 мм)

Важно! Повторные замеры выполняйте после 10 минут работы системы – разогретые лампы увеличивают энергопотребление на 15-20%. Если генератор не обеспечивает стабильные 13.5 В при работе ДХО со штатными фарами, рассмотрите установку светодиодных ламп для снижения нагрузки.

Контроль правильности работы автоматического включения/выключения

После установки автоматического модуля ДХО критически проверить корректность его срабатывания при разных условиях. Убедитесь, что система активируется только при запуске двигателя и гаснет при включении головного света или остановке мотора, исключая ложные срабатывания от посторонних факторов (например, сигнализации).

Проведите серию тестов в безопасной зоне, имитируя штатные и нештатные сценарии эксплуатации. Фиксируйте реакцию системы на поворот ключа зажигания, работу генератора, перепады напряжения, а также взаимодействие с другими электронными компонентами автомобиля.

Порядок диагностики

Проверка синхронизации с зажиганием
- Включите зажигание без запуска двигателя – ДХО должны загореться через 2-5 секунд
- Заведите мотор – свечение должно остаться стабильным без мерцания
Тест реакции на свет фар
- При работающих ДХО активируйте габариты – огни должны погаснуть
- Включите ближний свет – ДХО обязаны отключиться мгновенно
Контроль выключения
- Заглушите двигатель при выключенном свете – ДХО погаснут через 15-60 сек.
- Откройте дверь при работающем моторе – свечение не должно прерываться

Используйте мультиметр для замеров напряжения на клеммах модуля в момент переключения режимов. Показатели должны соответствовать: 13.4-14.7V при работе генератора, ниже 12V после остановки двигателя. Резкие скачки или задержки более 1 секунды свидетельствуют о неисправности реле или проводки.

Ситуация	Нормальная реакция ДХО	Ошибка
Короткое отключение зажигания	Не гаснут	Мерцание/отключение
Активация дворников	Горят стабильно	Изменение яркости
Запуск стартера	Временное отключение	Постоянное горение

Важно! Повторяйте проверки при разных температурах. Холод может замедлить срабатывание реле, а жара – вызвать перегрев компонентов. Если система не соответствует хотя бы одному пункту – требуется пересборка схемы или замена модуля.

Проверка освещенности в сервисном центре по нормам

После самостоятельной установки ДХО обязательна инструментальная проверка в сертифицированном сервисном центре. Это подтверждает соответствие световых параметров техническим регламентам и исключает риски ослепления других участников движения или недостаточной видимости транспортного средства.

Основой для проверки служат требования ГОСТ Р 41.48-2004 (Правила ЕЭК ООН №48), где регламентированы: минимальная/максимальная сила света, углы распространения пучка, цветовая температура, высота установки фар относительно дорожного покрытия. Отклонение от любого параметра влечет недопуск эксплуатации.

Ключевые этапы проверки

Процедура включает следующие измерения:

Фотометрический анализ – замер силы света (в канделах) на расстоянии 25 метров специальным люксметром.
Контроль углов видимости:
- Горизонтальный: 20° внутрь и 20° наружу от оси авто
- Вертикальный: 10° вверх и 5° вниз от горизонтали
Проверка цветовой координаты спектрометром в диапазоне 4300-7000K (белый свет).

Параметр	Норматив	Допуск
Минимальная сила света	400 кд	+/- 15%
Максимальная сила света	1200 кд	Не превышать
Высота установки	250-1500 мм	±10 мм

По результатам составляется протокол соответствия. При нарушениях вносятся коррективы: регулировка угла наклона, замена светодиодных модулей или изменение схемы подключения. Повторная проверка обязательна перед выдачей заключения о пригодности ДХО к эксплуатации.

Особенности эксплуатации ДХО в зимний период

Зимой ДХО подвергаются агрессивному воздействию реагентов, снежной крупы и льда, что требует регулярной очистки рассеивателей. Накопление грязи резко снижает светоотдачу и нарушает правильный угол освещения, создавая риск ослепления других водителей. Обледенение контактов или корпуса может вызвать короткое замыкание в самодельных конструкциях.

Температурные перепады провоцируют конденсат внутри блоков, особенно при использовании негерметичных корпусов или дешёвых светодиодных лент. Это ведёт к окислению пайки и преждевременному выходу из строя. Морозы ниже -25°С снижают эффективность аккумулятора, поэтому потребление ДХО не должно превышать 10-15Вт во избежание проблем с запуском двигателя.

Ключевые рекомендации

Защита проводки: Изолируйте соединения термоусадкой, избегайте скруток. Проложите провода подальше от подвижных элементов дверей.
Контроль нагрева: Даже зимой драйверы светодиодов греются. Обеспечьте вентиляцию блокам, не монтируйте их вплотную к пластику бампера.
Режим работы: При -30°С и ниже отключайте ДХО на стоянках. Холодный пуск + пиковая нагрузка ускоряют износ АКБ.

Проблема	Решение	Частота контроля
Запотевание оптики	Герметизация силиконом + влагопоглотители	Перед сезоном
Окисление контактов	Обработка токопроводящей смазкой	Раз в 2 месяца
Снижение яркости	Протирка рассеивателей незамерзающей жидкостью	После снегопада

Используйте только морозостойкие материалы для корпусов (ABS-пластик, алюминий). Поликарбонатные линзы при ударах льдинок трескаются быстрее стеклянных. Проверяйте крепления после езды по ухабам – вибрации зимой интенсивнее из-за жёсткости резины.

Список источников

При подготовке материалов по самостоятельному изготовлению дневных ходовых огней использовались специализированные технические ресурсы и нормативные документы. Критически важно опираться на достоверную информацию для обеспечения безопасности и соответствия законодательным требованиям.

Следующие источники содержат актуальные данные по электрооборудованию автомобилей, схемам подключения и стандартам световых приборов. Они помогут разобраться в нюансах проектирования ДХО с учетом российских ПДД.

ГОСТ Р 41.48-2004 "Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации"
Технический раздел "Светотехника" на профильных автомобильных форумах (Drive2, Дром)
Правила дорожного движения РФ (раздел 19 "Пользование внешними световыми приборами")
Электротехнические руководства по реле и блокам управления автомобиля
Инструкции производителей светодиодных лент и компонентов
Видео-инструкции по установке ДХО от автоблогеров
Специализированные СМИ: журналы "За рулём", "Авторевю" (архив статей по тюнингу)
Патентные описания конструкций ДХО
