Домашняя полировка авто - блеск после покраски
Статья обновлена: 18.08.2025
Завершающий этап покраски автомобиля – полировка – определяет итоговый вид лакокрасочного покрытия.
Правильно выполненная обработка устраняет мелкие дефекты, придает глубину цвету и создает зеркальный блеск.
Самостоятельная полировка требует понимания технологии, выбора материалов и аккуратного исполнения.
Освоив базовые приемы, вы сможете профессионально обработать поверхность в собственном гараже.
Тщательная мойка и обезжиривание свежеокрашенной поверхности
Перед полировкой необходимо дождаться полного высыхания лакокрасочного покрытия в соответствии с рекомендациями производителя материалов, обычно этот период составляет 30-45 дней. Используйте только чистую проточную воду и специализированные бесконтактные автомобильные шампуни с нейтральным pH, избегая агрессивных моющих средств, абразивных губок или автомоек с щетками.
После мойки поверхность тщательно просушивается безворсовыми микрофибровыми полотенцами методом промакивания, исключая круговые движения. Далее выполняется обезжиривание всей площади, подлежащей полировке, с помощью очистителя на основе изопропилового спирта (концентрация 15-20%) или профессионального автомобильного обезжиривателя, который наносится на чистую салфетку из микрофибры, а не напрямую на поверхность.
Ключевые этапы подготовки
- Нанесение обезжиривателя равномерными линейными движениями без сильного нажима
- Немедленное удаление состава чистой стороной салфетки до высыхания
- Повторная обработка проблемных зон (стыки, границы элементов)
- Контрольная проверка на отсутствие разводов под косым углом освещения
Важно: пропуск этапа обезжиривания приводит к забиванию абразивной пылью полировального круга, образованию термоповреждений ЛКП и неравномерному глянцу. Для сложных загрязнений (битумные пятна, насекомые) применяйте специализированные очистители до основного обезжиривания.
| Материал | Назначение | Риск при замене |
| Изопропиловый спирт (15-20%) | Обезжиривание без разводов | Разрушение свежего лака (при высокой концентрации) |
| Уайт-спирит | Удаление смол/битума | Помутнение покрытия |
Выбор абразивности пасты под тип неровностей ЛКП
Определение глубины дефектов – отправная точка при подборе пасты. Мелкие царапины (swirl marks) и тусклость удаляются легкими абразивами (RDA 3-8), тогда как глубокие потертости или оранжевая корка требуют агрессивных составов (RDA 12+). Всегда начинайте с минимальной абразивности, переходя к сильным вариантам только при недостаточной эффективности.
Толщина лакового слоя напрямую влияет на допустимую агрессивность обработки. Перед работой замерьте толщиномером ЛКП на проблемных зонах: при остаточном слое менее 100 мкм исключите пасты с RDA выше 5–6. Комбинированные дефекты (например, царапины + въевшаяся грязь) требуют поэтапной коррекции разными пастами.
Классификация паст по типам неровностей
| Тип дефекта | Характеристики | Рекомендуемый RDA |
|---|---|---|
| Паутинка / микроповреждения | Поверхностная сетка царапин глубиной до 3 мкм | 2–5 (ультрамягкие) |
| Окисление / матовость | Потеря глянца без нарушения целостности лака | 4–6 (мягкие полироли) |
| Глубокие царапины | Видимые линии, ощутимые ногтем | 8–12 (среднеабразивные) |
| Оранжевая корка | Шероховатость после покраски, текстура "апельсиновой кожуры" | 12–15 (агрессивные) |
Критические правила выбора:
- Свежеокрашенные поверхности (до 30 дней) обрабатывайте исключительно пастами RDA ≤ 4 из-за мягкости невысохшего лака.
- Для металликов и перламутров избегайте составов с RDA > 10 – крупные абразивы разрушают пигментные частицы.
- Темные цвета (черный, синий) проявляют мелкие дефекты ярче – используйте финишные полироли (RDA 1–3) после основной коррекции.
Финишная стадия обязательна при любой агрессивной полировке: после паст с RDA ≥ 7 наносите глянцевый безабразивный воск или защитный состав. Это устраняет микропомутнения и восстанавливает гидрофобные свойства покрытия.

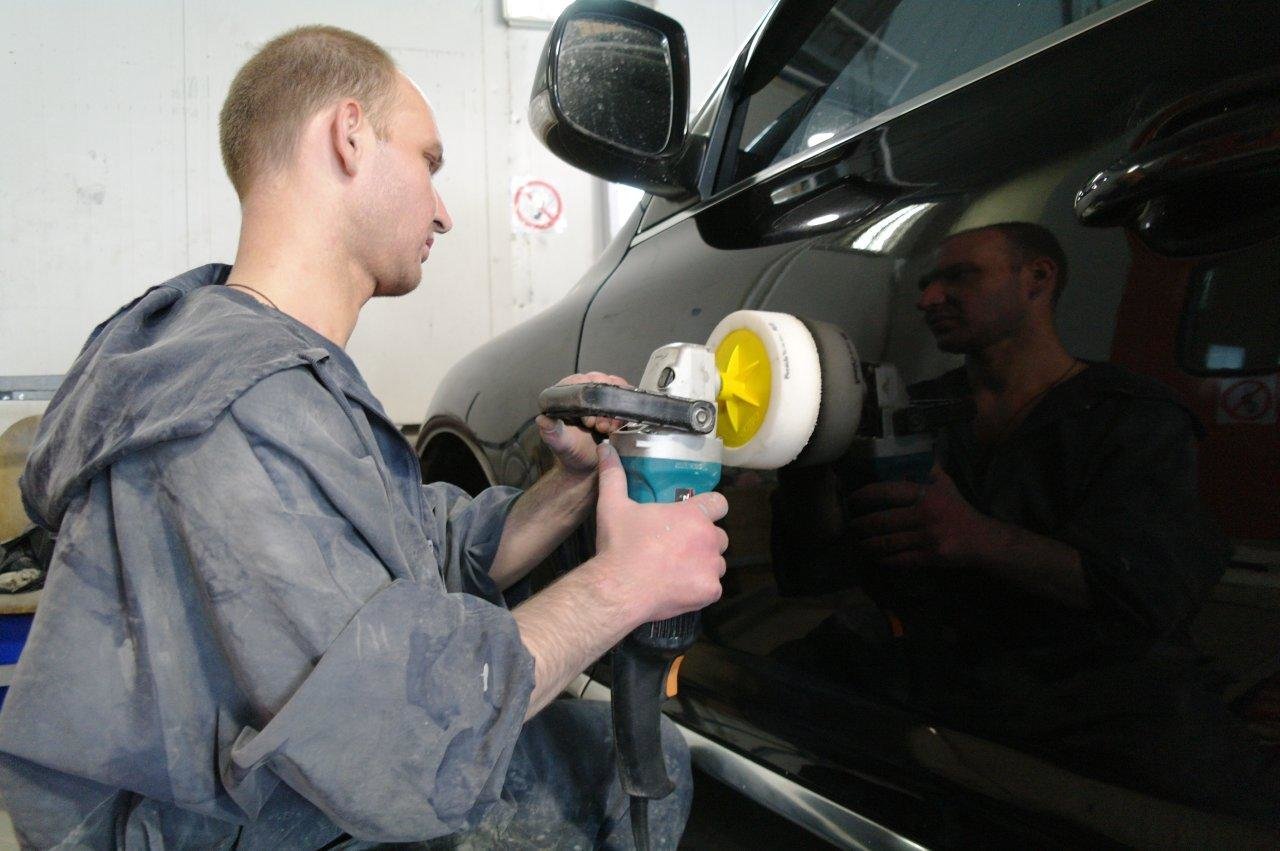

Техника работы с машинкой для полировки: силы нажима и скорость
Правильное давление на машинку – ключевой фактор для равномерного удаления дефектов ЛКП. Сильный нажим вызывает перегрев поверхности и "прожигание" краски, а слабый не обеспечивает эффективной абразивной обработки. Оптимальное усилие – когда подошва полировальной машинки плотно прилегает к кузову без деформации, сохраняя ровную плоскость контакта (около 4-6 кг для машинок с размером подошвы 150-180 мм).
Скорость вращения подбирается в зависимости от стадии полировки и типа абразива. На старте при грубой коррекции царапин используют диапазон 1200-1800 об/мин, для финишной полировки – не более 1200 об/мин. Резкое увеличение оборотов на одном участке провоцирует термоудар, ведущий к помутнению лака или образованию "волн".
Практические рекомендации
Контроль нажима: Удерживайте машинку двумя руками, распределяя нагрузку равномерно. Вес инструмента должен работать на вас – дополнительное усилие создается только кистями, не наваливаясь корпусом. Проверяйте температуру обрабатываемой зоны ладонью каждые 30 секунд: допустимо легкое тепло, но не жар.
Скоростные режимы:
- Этап 1 (абразивная паста): 1500-1800 об/мин – короткие проходы (15-20 см) с перекрытием в 50%
- Этап 2 (восстановительный состав): 1000-1400 об/мин – движения крест-накрест с уменьшением давления
- Этап 3 (защитный воск): 800-1000 об/мин – минимальный нажим, широкие движения
Техника движения:
- Включайте машинку только после контакта с поверхностью
- Двигайте платформу плавно со скоростью 3-5 см/сек
- Избегайте остановок на месте – непрерывное перемещение
- Наклон подошвы не более 5° во избежание краевого прожога
| Проблема | Причина | Решение |
|---|---|---|
| Матовые пятна | Перегрев + высокие обороты | Снизить скорость до 1000 об/мин, уменьшить нажим |
| Полосы от кругов | Неравномерное давление | Тренировать параллельное ведение машинки |
| Неполируемые царапины | Слабый контакт + низкая скорость | Увеличить обороты на 300 ед., добавить 1 кг нажима |
Важно: Всегда начинайте с наименее агрессивного режима на незаметном участке. При работе с ребрами кузова или пластиком снижайте обороты на 20% – эти зоны чувствительны к температурным деформациям. Чередуйте полировку соседних панелей для охлаждения поверхности.
Абразивная полировка для устранения оранжевой корки
Абразивная полировка – ключевой этап для удаления дефекта "апельсиновая корка" (неровностей ЛКП), возникающего из-за неправильного распыления краски, высокой вязкости материалов или некорректных условий сушки. Она механически выравнивает поверхность, срезая микро-выступы лака перед финишной стадией.
Процесс требует точного подбора абразивных материалов и контроля температуры на каждом этапе. Неправильная техника или чрезмерное давление приводят к "прожиганию" лака и необходимости перекраски, поэтому критически важны поэтапное уменьшение зернистости и постоянный визуальный контроль.
Технология выполнения работ
Работы проводятся поэтапно с последовательным снижением абразивности:
- Подготовка поверхности: тщательная мойка кузова обезжиривателем для удаления загрязнений.
- Грубая коррекция: обработка абразивной пастой (P800-P1200) кругами диаметром 150-180 мм.
- Промежуточное выравнивание: переход на пасту P2000-P3000 с мягкой тарелкой для устранения глубоких рисок.
- Контроль результата: проверка под разными углами освещения на отсутствие остаточных неровностей.
Ключевые параметры оборудования:
| Скорость вращения | 1000-1400 об/мин (грубая) / 800-1000 об/мин (финиш) |
| Давление на круг | Не более 2 кг (равномерное распределение) |
| Угол работы | 3-5° к поверхности без остановок на кромках |
Типичные ошибки:
- Использование одного типа пасты на всех этапах
- Перегрев поверхности (появление желтых пятен)
- Обработка без смачивания (сухая полировка)
После абразивной стадии обязательно выполняется защитная полировка восстанавливающим составом для заполнения микроцарапин и придания глянца. Толщина слоя лака после обработки контролируется толщиномером – срез более 15% от исходного значения недопустим.
Восстановительная полировка для удаления микроцарапин
Этап восстановительной полировки направлен на устранение мелких дефектов ЛКП: микроцарапин, следов от абразивных падов, ореолов (хазинга), возникших после предыдущих этапов обработки. Используются менее агрессивные составы, чем при коррекции, но с выраженным абразивным действием для снятия тончайшего слоя лака и выравнивания поверхности до идеального состояния.
Ключевая задача – добиться глянцевого, глубокого блеска без видимых царапин при любом освещении. Требует точного подбора материалов, инструментов и тщательного контроля за температурой поверхности во избежание пережога лака.
Критически важные аспекты технологии
Выбор полировального состава: Применяются финишные пасты с микро- или наноабразивами (часто на основе оксида алюминия или диоксида кремния). Степень абразивности обозначается маркировкой (например, Light Cut, Finish, Ultra Fine). Для глубоких микродефектов – пасты средней агрессивности, для финального глянца – ультрамягкие составы.
Инструмент и оснастка:
- Полировальная машинка: Эксцентриковая (DA) машинка с регулировкой оборотов. Оптимально 4-6 дюймов.
- Полировальные круги: Мягкие финишные круги из микрофибры, пенопласта (пена высокой плотности) или шерсти с мелким ворсом. Цвет обычно черный, синий, красный или белый (зависит от производителя).
- Скорость вращения: Рабочий диапазон 1000-2500 об/мин. Начинают с минимальных, постепенно повышая при необходимости.
Техника выполнения:
- Подготовка: Тщательная мойка и обезжиривание поверхности. Маскировка пластика, резины, хрома.
- Нанесение пасты: Равномерно распределить небольшое количество состава по кругу (кольцо или крест-накрест).
- Работа на участке: Обрабатывать зоны 50х50 см. Держать машинку плоско, без нажима. Совершать плавные перекрывающиеся проходы: горизонтально, вертикально, диагонально. Контролировать нагрев!
- Контроль результата: Регулярно протирать участок микрофиброй с обезжиривателем для проверки. При необходимости – повторить.
- Удаление остатков: После обработки всего кузова тщательно стереть полировальную пыль чистой салфеткой из микрофибры.
Типичные ошибки:
- Использование грязного круга или салфетки (приводит к новым царапинам).
- Чрезмерное давление на машинку (риск перегрева и повреждения лака).
- Слишком высокая скорость вращения на финише (оставляет вихревой след).
- Недостаточное удаление полировальной пыли (остается матовый налет).
Завершающие действия: После восстановительной полировки обязательна защита обработанной поверхности. Нанести синтетический воск, керамическое покрытие или силант для закрепления блеска и создания барьера от внешних воздействий.
Финишная глянцевание для получения зеркального блеска
Финишная полировка выполняется после устранения глубоких дефектов и служит для удаления микроповреждений, оставленных абразивными составами предыдущих этапов. Она формирует равномерную глянцевую поверхность без матовых участков и микроцарапин, подчеркивая глубину цвета и создавая эффект "мокрого" покрытия.
Для работы применяются исключительно мягкие немелованные полировальные круги (микрофибра, финишная пена) и сверхмягкие пасты с минимальной абразивностью (Grit 2000-4000). Инструмент должен работать на низких оборотах (1000-1800 об/мин) с равномерным плавным перемещением без остановок и чрезмерного давления.
Ключевые правила технологии
- Очистка поверхности перед каждым этапом обезжиривателем без силикона
- Контроль температуры – не допускать перегрева ЛКП (максимум 60°C)
- Техника перекрытия – каждый проход захватывает 50% предыдущей зоны
| Параметр | Рекомендации |
| Количество проходов | 2-3 раза на участок без добавления пасты |
| Рабочая зона | Не более 50×50 см за подход |
| Финишная обработка | Ручное глянцевание мягкой тканью в крестообразном направлении |
После завершения удалите полировальную пыль микрофиброй и нанесите защитный состав (жидкий воск или керамическое покрытие). Проверяйте результат под разными углами к источнику света – поверхность должна равномерно отражать предметы без волн и помутнений.
Ручная обработка сложных зон
Стойки кузова и рельефные воздухозаборники требуют особого внимания при полировке из-за ограниченного доступа и сложной геометрии. Крупные полировальные круги или машинки не способны эффективно обработать углубления, острые грани и узкие щели, что создает риск неравномерного глянца или оставления абразивных рисок. Ручная работа позволяет контролировать усилие и угол воздействия на каждом миллиметре поверхности, адаптируясь к изгибам и переходам.
Использование машинной полировки в таких зонах часто приводит к провалам ЛКП на ребрах, перегреву пластиковых элементов воздуховодов или повреждению резиновых уплотнителей вокруг стоек. Ручная методика исключает эти риски, но требует терпения и точного подбора расходных материалов. Ключевой принцип – работа исключительно на чистую поверхность после машинного этапа, без пропущенных участков и с контролем каждого движения.
Техника и инструменты для ручной полировки
Для качественной обработки сложных зон подготовьте:
- Полировальные пасты разной абразивности: финишную (типа Final Polish) и при необходимости корректирующую (Medium Cut) для локальных дефектов.
- Микрофибровые аппликаторы размером 5×5 см или поролоновые подушечки на жесткой основе (для контроля нажима).
- Узкие мягкие кисти с синтетическим ворсом для нанесения пасты в щели и первичной растушевки.
- Безворсовые салфетки из микрофибры (350-500 GSM) для удаления остатков полироли.
Алгоритм работы:
- Нанесите пасту размером с горошину на аппликатор или кисть.
- Обрабатывайте зону круговыми движениями с минимальным давлением, постепенно увеличивая скорость трения. В углублениях используйте кисть вращением по спирали.
- Контролируйте прозрачность слоя пасты – исчезновение матовости сигнализирует о необходимости остановки.
- Сотрите остатки микрофиброй немедленно после обработки участка, двигаясь вдоль граней. Не допускайте высыхания состава!
- Проверяйте результат под разными углами к свету, повторяя этап при необходимости.
Типичные ошибки:
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Избыток пасты | Разводы, сложное удаление | Дозировать каплями, обновлять аппликатор |
| Сильный нажим | Прожоги на ребрах, локальный перегрев | Работа весом руки, без усилия |
| Позднее удаление пасты | Образование пленки, потеря глянца | Стирать сразу после обработки зоны 10×10 см |
Контроль качества под разными углами и типами освещения
После завершения полировки критически оцените результат при комбинации искусственного и естественного освещения. Перемещайтесь вокруг автомобиля, фиксируя взгляд на уровне 30-50 см от поверхности. Используйте "скользящий" взгляд параллельно плоскости кузова – это выявляет незаметные при фронтальном осмотре царапины и зоны с неравномерным глянцем.
Приглушите основной свет в помещении и направьте на поверхность точечный источник (LED-фонарь 3000-5000 К). Под острым углом к плоскости (10-30°) становятся видны микросколы лака, остаточные риски от абразивов и следы от полировальной губки. Особое внимание уделите стыкам деталей и границам ремонтных зон – здесь часто остаются необработанные участки.
Ключевые методы контроля
- Боковая подсветка: Расположите источник света под углом 5-15° к поверхности. Тени от неровностей проявят "паутинку", овальные дефекты от круговых движений полировки и локальные матовые пятна.
- Контровое освещение: Направьте луч вдоль кузова сзади или спереди авто. Длинные продольные царапины от неправильной работы машинкой отразят свет яркими полосами.
- Флуоресцентные лампы: Холодный спектр (6500К) акцентирует оранжевые пилинг-эффекты и разводы от финишных паст. Теплый свет (2700-3500К) выделяет волнообразные деформации на больших плоскостях.
| Тип дефекта | Оптимальный угол | Рекомендуемый свет |
|---|---|---|
| Глубокие царапины | Прямой (90°) | Солнечный / галоген |
| Мелкие риски | 10-25° | LED 5000K |
| Зоны потертостей | 35-50° | Люминесцентный |
Проводите финальную проверку при дневном свете: облачная погода равномерно подсвечивает всю поверхность, а прямое солнце обнажает скрытые дефекты. Обратите внимание на цветопередачу – желтоватые пятна указывают на перегрев лака при полировке. Если сомневаетесь в качестве – протрите панель антистатическим спреем: капли воды и пыль маскируют неоднородности.
Окончательное обезжиривание и нанесение защитного покрытия
Перед нанесением защитного состава поверхность тщательно обезжиривают специальным очистителем на основе изопропилового спирта. Состав равномерно распыляют на участок 40×40 см, после чего протирают чистой безворсовой салфеткой крестообразными движениями без сильного нажима. Процедуру повторяют для всего кузова, уделяя особое внимание стыкам и сложным рельефам. Не допускайте высыхания очистителя на поверхности – это приведет к разводам.
После полного испарения остатков очистителя (5-7 минут) приступают к защитному покрытию. Нанесите выбранный состав (воск, керамика или жидкое стекло) согласно инструкции производителя. Для большинства продуктов используют метод "одна панель за раз": распределите средство микрофибровым аппликатором тонким равномерным слоем, избегая попадания на пластик и резину. Излишки немедленно удаляйте второй чистой салфеткой.
Ключевые правила работы
- Контроль толщины слоя: избыток состава образует трудноудаляемые пятна
- Температурный режим: работы проводят при +15°C...+25°C в закрытом помещении
- Время полимеризации: 12-48 часов без контакта с водой в зависимости от продукта
| Тип покрытия | Средний срок защиты | Особенности нанесения |
|---|---|---|
| Синтетический воск | 2-3 месяца | Требует ручной полировки после высыхания |
| Керамическое покрытие | 1-2 года | Обязательна предварительная обработка праймером |
| Жидкое стекло | 6-8 месяцев | Наносится в 2 слоя с промежуточной сушкой 20 минут |
- Проверьте совместимость защитного покрытия с типом ЛКП
- Используйте аппликаторы и салфетки только из комплекта продукта
- Контролируйте равномерность слоя под углом к источнику света
Важно: первые 72 часа после обработки запрещена мойка авто и парковка под деревьями. Для поддержания защиты регулярно используйте бесконтактные моющие средства без агрессивных растворителей.
Список источников
Для подготовки материала использовались специализированные ресурсы по автомобильному ремонту и детализации.
Основной акцент сделан на практические руководства и рекомендации экспертов в области кузовных работ.
- Автомобильные форумы (Drive2, Авто Клуб) - Обсуждения пользователей, личный опыт полировки после покраски
- Профессиональные блоги детайлеров - Разбор техник абразивной и финишной полировки
- Видео-инструкции на YouTube-каналах по кузовному ремонту - Наглядная демонстрация этапов работы
- Технические руководства производителей автохимии (Koch Chemie, 3M, Sonax) - Рекомендации по составам и методикам
- Книги по кузовному ремонту - Теоретические основы работы с ЛКП, классификация абразивов
- Специализированные СМИ (журнал "АвтоМастер") - Анализ инструментов и распространенных ошибок
