Перегрев автоматической коробки передач – одна из ключевых причин ее преждевременного выхода из строя и дорогостоящего ремонта.

Штатной системы охлаждения трансмиссионной жидкости часто бывает недостаточно при интенсивных нагрузках, буксировке или эксплуатации в жарком климате.

Установка дополнительного радиатора АКПП – эффективное решение для защиты коробки передач, продления ее ресурса и поддержания стабильной работы.

В статье подробно рассмотрены назначение, конструкция и принцип действия дополнительного радиатора, приведены схемы подключения и отзывы владельцев о его практической эффективности.

Почему перегревается масло в автоматической коробке

Основной причиной перегрева трансмиссионного масла (ATF) в АКПП является избыточное трение и неэффективный отвод тепла. Трение возникает при передаче крутящего момента гидротрансформатором, работе фрикционных пакетов и шестерен. В штатном режиме тепло рассеивается через основной радиатор охлаждения двигателя, но его возможностей часто недостаточно при повышенных нагрузках.

Эксплуатационные факторы усугубляют проблему: длительная езда в пробках на пониженных передачах, агрессивное вождение с резкими разгонами и торможениями, буксировка тяжелых прицепов или постоянное использование кондиционера. Эти условия увеличивают нагрузку на гидротрансформатор, где происходит интенсивное выделение тепла из-за проскальзывания.

Ключевые факторы перегрева ATF

• Недостаточный объем или износ масла: Низкий уровень ATF снижает эффективность теплообмена, а старое масло теряет свойства и хуже отводит тепло.
• Загрязнение системы: Продукты износа, нагар в каналах гидроблока и забитый штатный радиатор ухудшают циркуляцию и охлаждение.
• Некорректная работа соленоидов: Задержки переключения передач из-за неисправностей увеличивают время трения фрикционов.
• Поломки гидротрансформатора: Износ муфты блокировки или уплотнений ведет к постоянному проскальзыванию и резкому росту температуры.

Тип нагрузки	Температура ATF (°C)	Последствия
Штатный режим	70-95	Нормальный износ
Буксировка прицепа	110-130	Окисление масла, деформация сальников
Экстремальный перегрев	>150	Коксование каналов, разрушение фрикционов

Хронический перегрев запускает цепную реакцию разрушения: ATF окисляется и густеет, образуются отложения, забивающие фильтр и гидроблок. Вязкость масла падает, снижается давление в системе, фрикционные диски начинают проскальзывать и выгорать. При температурах выше 140°C происходит коксование масла и повреждение резиновых уплотнений.

Критическая температура масла АКПП и последствия перегрева

Критической температурой для трансмиссионного масла в АКПП считается диапазон 120-130°C. При достижении этих значений масло начинает интенсивно окисляться, теряя смазывающие свойства и образуя вредные отложения. Длительная эксплуатация в таком режиме недопустима, а кратковременные пики выше 150°C наносят необратимый ущерб.

Современные АКПП оснащаются датчиками температуры и системой аварийной защиты. При перегреве электроника может принудительно перевести коробку в аварийный режим (ограничивая передачу, повышая обороты двигателя для охлаждения), но это лишь временное решение, не устраняющее причину.

Последствия перегрева АКПП

• Деградация масла: Потеря вязкости, коксование, засорение каналов гидроблока и радиатора.
• Износ фрикционов: Обгорание накладок, проскальзывание, потеря передачи крутящего момента.
• Повреждение уплотнений: Разбухание или растрескивание сальников, приводящее к утечкам масла.
• Задиры валов и подшипников: Недостаток смазки вызывает сухое трение и разрушение металла.
• Выход из строя соленоидов: Загрязнение или перегрев электроклапанов нарушает управление передачами.
• Деформация пластиковых компонентов: Корпусные детали, датчики теряют герметичность.

Результатом становится дорогостоящий ремонт или замена АКПП. Признаки перегрева проявляются не сразу: рывки при переключениях, запах горелого масла, шумы, увеличенное время прогрева, активация аварийного режима.

Температурный диапазон (°C)	Воздействие на АКПП
80-95	Оптимальная рабочая зона
100-115	Ускоренное старение масла
120-130	Критический порог, начало разрушения
140+	Быстрое повреждение фрикционов и уплотнений

Обзор типов дополнительных радиаторов охлаждения АКПП

Основная задача любого дополнительного радиатора АКПП – эффективно отводить избыточное тепло от трансмиссионной жидкости, предотвращая ее перегрев и деградацию, тем самым продлевая ресурс автоматической коробки передач. Устанавливаются они, как правило, в контур штатной системы охлаждения АКПП.

Конструктивно и по способу интеграции в систему выделяют несколько основных типов дополнительных радиаторов охлаждения АКПП, каждый со своими особенностями монтажа и эффективности.

Основные типы дополнительных радиаторов АКПП

В практике тюнинга и повышения надежности чаще всего применяются три ключевых варианта:

1. Интегрированный в штатный радиатор (Теплообменник в основном радиаторе):
   • Представляет собой дополнительный контур внутри основного радиатора охлаждения двигателя.
   • АТФ циркулирует по трубкам или каналам, проходящим через сердцевину радиатора двигателя, отдавая тепло антифризу и набегающему потоку воздуха.
   • Плюсы: Компактность, простота конструкции (нет отдельных элементов), эффективность при умеренных нагрузках.
   • Минусы: Риск перегрева АТФ при очень высокой температуре ОЖ двигателя (например, в пробке летом), ограниченная максимальная теплоотдача.
2. Автономный (Отдельный) Радиатор:
   • Самостоятельный теплообменник, устанавливаемый отдельно от радиатора двигателя, обычно перед ним, перед конденсором кондиционера или в другом месте с хорошим обдувом.
   • Подключается в разрыв магистрали охлаждения АКПП. Охлаждается исключительно набегающим воздушным потоком.
   • Плюсы: Максимальная эффективность и независимость от температуры двигателя, лучшее охлаждение при тяжелых условиях (буксировка, бездорожье, жара, спорт).
   • Минусы: Требует места для установки, более сложный монтаж (крепление, прокладка трубок), может потребовать больше времени для прогрева АКПП зимой.
3. Комбинированный Контур (Отдельный радиатор + Интеграция):
   • Наиболее эффективная и распространенная схема для серьезного тюнинга или тяжелых условий эксплуатации.
   • АТФ сначала проходит через отдельный автономный радиатор, где получает основное охлаждение, а затем поступает в контур теплообменника в основном радиаторе двигателя.
   • Вторая ступень (в основном радиаторе) выполняет функцию точной терморегулировки, подогревая АТФ, если она слишком холодная (зимой), или обеспечивая дополнительное охлаждение, если после первого радиатора температура все еще высока.
   • Плюсы: Наивысшая эффективность охлаждения, стабильность температуры АТФ в любых условиях, защита от переохлаждения зимой.
   • Минусы: Наиболее сложная и дорогая установка, требует больше места и прокладки дополнительных магистралей.

Тип Радиатора	Расположение/Интеграция	Эффективность Охлаждения	Зависимость от ДВС	Сложность Установки
Интегрированный (в радиатор ДВС)	Внутри основного радиатора	Умеренная	Высокая	Низкая (обычно штатно)
Автономный (Отдельный)	Перед радиатором ДВС/конденсором	Очень Высокая	Низкая	Средняя/Высокая
Комбинированный Контур	Отдельный радиатор + контур в радиаторе ДВС	Максимальная	Частичная (на второй ступени)	Высокая

Отзывы пользователей однозначно свидетельствуют, что установка отдельного или комбинированного радиатора – наиболее действенное решение для продления жизни АКПП при эксплуатации в тяжелых режимах или в жарком климате, существенно снижая риски перегрева и дорогостоящего ремонта.

Сравнение медных и алюминиевых радиаторов для АКПП

Медные радиаторы традиционно ценятся за исключительную теплопроводность, обеспечивающую эффективный отвод тепла от трансмиссионной жидкости. Они менее подвержены коррозии в агрессивных средах, а их пластичность упрощает ремонт при механических повреждениях (например, пайку). Однако существенные недостатки – высокая стоимость и большой вес – делают их менее популярными в современных автомобилях.

Алюминиевые аналоги значительно легче и дешевле в производстве, что обусловило их массовое применение. Они обладают достаточной теплопроводностью для большинства стандартных режимов эксплуатации, но более уязвимы к электрохимической коррозии, особенно при использовании некачественного антифриза или смешивании разных типов ОЖ. Ремонт алюминиевых конструкций сложен и часто нерентабелен.

Ключевые отличия

Параметр	Медь	Алюминий
Теплопроводность	Высокая (≈400 Вт/м·K)	Умеренная (≈200 Вт/м·K)
Вес	Значительно тяжелее	Легче
Стоимость	Дороже	Дешевле
Коррозионная стойкость	Выше (устойчивы к гальванической коррозии)	Ниже (требуют качественного антифриза)
Ремонтопригодность	Проще (пайка)	Сложнее (чаще требуется замена)

Практические аспекты выбора:

• Для старых авто или тяжелых условий (буксировка, жаркий климат) медь предпочтительнее из-за надежности.
• В стандартной эксплуатации современные алюминиевые радиаторы с защитным покрытием – оптимальный баланс цены и эффективности.
• Критично использование рекомендованного производителем антифриза для предотвращения коррозии алюминия.

Комбинированные радиаторы охлаждения АКПП и двигателя

Комбинированный радиатор представляет собой единый теплообменный модуль, объединяющий контуры охлаждения двигателя и автоматической трансмиссии в едином корпусе. Конструктивно он состоит из двух независимых секций: основной для антифриза системы двигателя и дополнительной для трансмиссионной жидкости АКПП. Обе секции изготавливаются из алюминиевых трубок с пластинчатым оребрением, но физически разделены, предотвращая смешивание рабочих жидкостей.

Принцип работы основан на последовательном прохождении потоков: разогретая жидкость из АКПП сначала поступает в свою секцию комбинированного радиатора, где частично охлаждается встречным воздушным потоком. Далее она направляется во внутренний теплообменник (обычно расположен в поддоне АКПП), где окончательно стабилизирует температуру через теплообмен с охлаждённой трансмиссионной жидкостью. Такая двухступенчатая схема обеспечивает оптимальный тепловой режим.

Особенности конструкции и эксплуатации

• Материалы: Алюминиевые сплавы (корпус, трубки), пластиковые бачки (в некоторых моделях), резиновые уплотнители.
• Типовое расположение: Перед основным радиатором двигателя или кондиционера для гарантированного обдува.
• Подключение: Контур АКПП соединяется с радиатором через патрубки высокого давления.

Преимущества	Недостатки
Компактность и снижение общего веса системы Упрощение монтажа и обслуживания Более стабильный тепловой режим АКПП при прогреве	Риск взаимного влияния при повреждении (например, попадание антифриза в АКПП) Сложность ремонта секций (чаще требуется замена всего узла) Снижение эффективности при засорении общей поверхности

Отзывы пользователей

1. Положительные: Отмечают стабильность температур АКПП в городском цикле, отсутствие перегревов в пробках, компактность конструкции. Особо выделяют эффективность на автомобилях с мощными двигателями.
2. Критические: Жалобы на дороговизну замены узла, риск "запараллеливания" неисправностей (при течи двигательной секции страдает АКПП). Встречаются замечания о недостаточном охлаждении при экстремальных нагрузках (буксировка, гоночный режим).

Особенности конструкции пластинчато-трубчатых радиаторов

Основу конструкции составляет пакет плоских трубок прямоугольного или овального сечения, соединенных с торцевыми бачками. Между трубками в шахматном порядке расположены тонкие металлические пластины-ламели, выполняющие роль теплоотводящих ребер. Такая компоновка создает многоступенчатую систему воздушных каналов, увеличивающую площадь контакта с окружающей средой.

Трубки изготавливаются методом пайки из медных или алюминиевых сплавов, что обеспечивает высокую теплопроводность. Герметичность соединений достигается развальцовкой трубок в бачках или пайкой твердыми припоями. Ламели штампуются с турбулизаторами – специальными просечками, создающими завихрения воздушного потока для интенсификации теплообмена.

Ключевые конструктивные элементы

• Теплообменные трубки: Плоский профиль увеличивает площадь контакта с ламелями и снижает аэродинамическое сопротивление
• Оребрение (ламели): Алюминиевые/медные пластины толщиной 0.1-0.3 мм с волнообразным профилем для жесткости
• Турбулизаторы: Z-образные или жалюзийные просечки на ламелях, нарушающие ламинарный поток воздуха
• Боковые бачки: Литые или паяные коллекторы с патрубками для входа/выхода жидкости
• Каркасные пластины: Усиливающие элементы по бокам пакета, предотвращающие деформацию

Характеристика	Особенность	Функциональное назначение
Шаг оребрения	1.8-3.0 мм	Оптимизация соотношения площади теплообмена и риска засорения
Сечение трубок	Овальное (16×3 мм)	Снижение гидравлического сопротивления + увеличение площади контакта с ламелями
Способ сборки	Пайка в печи с азотной средой	Обеспечение монолитности конструкции и коррозионной стойкости

Эксплуатационные преимущества: Высокая удельная тепловая мощность (до 500 Вт/дм³), устойчивость к вибрациям за счет цельнопаяной конструкции, ремонтопригодность методом заглушки поврежденных трубок. Ограничения включают чувствительность к загрязнению межламельных зазоров и необходимость защиты пластин при мойке двигателя.

Как работает отдельный контур охлаждения АКПП

Отдельный контур охлаждения АКПП функционирует как замкнутая гидравлическая система, физически изолированная от системы охлаждения двигателя. Трансмиссионная жидкость циркулирует по собственным магистралям под давлением, создаваемым масляным насосом внутри коробки передач. Горячее масло (до 120°C) выводится из АКПП через выходной патрубок и направляется в дополнительный радиатор, установленный в передней части автомобиля.

В радиаторе происходит интенсивный теплообмен: жидкость охлаждается встречным потоком воздуха или принудительным обдувом вентилятора. Температура снижается на 20-40°C в зависимости от конструкции и условий эксплуатации. Охлаждённое масло возвращается по обратной магистрали в картер АКПП, замыкая цикл. Некоторые системы оснащаются термостатическим клапаном, который перенаправляет жидкость мимо радиатора при холодном старте для ускорения прогрева.

Ключевые компоненты и процесс работы

• Масляный насос АКПП - создаёт давление (2-4 бар) для принудительной циркуляции жидкости.
• Выходная магистраль - металлические трубки или армированные шланги, устойчивые к высоким температурам.
• Дополнительный радиатор - алюминиевый или медный теплообменник с сотообразными ячейками.
• Обратная магистраль - обеспечивает возврат охлаждённой жидкости в поддон АКПП.
• Термоклапан (опционально) - регулирует поток в обход радиатора при температуре ниже 70°C.

Этап работы	Температурный режим	Направление потока
Прогрев АКПП	до 60-70°C	Замкнутый цикл внутри коробки (при наличии термоклапана)
Штатная работа	70-95°C	Полный проход через радиатор
Экстремальная нагрузка	>100°C	Интенсивный теплообмен с принудительным обдувом

Эффективность системы напрямую зависит от площади теплообмена радиатора и скорости циркуляции. Современные контуры оснащаются датчиками температуры, передающими данные в ЭБУ для корректировки работы вентиляторов. Отсутствие смешения с антифризом исключает риск эмульсии и гарантирует стабильность вязкостных свойств масла.

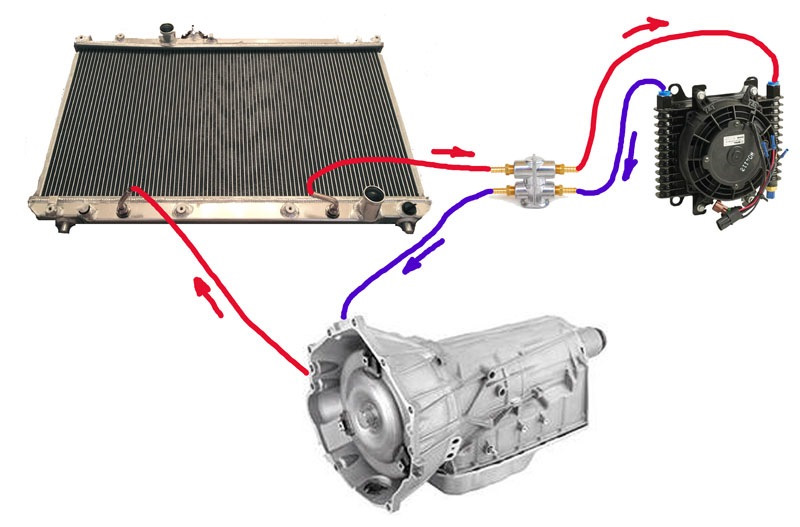

Схема подключения дополнительного радиатора в систему

Дополнительный радиатор охлаждения АКПП интегрируется в существующую гидравлическую магистраль трансмиссии. Подключение осуществляется последовательно между выходом коробки передач и входом штатного теплообменника. Такая схема гарантирует прохождение всего потока трансмиссионной жидкости через оба радиатора перед возвратом в АКПП.

Для монтажа используются адаптеры или переходники, врезаемые в заводские патрубки системы охлаждения. Обязательно устанавливаются новые уплотнительные кольца и хомуты высокого давления во избежание утечек. Направление движения жидкости должно соответствовать маркировке на радиаторе (IN/OUT).

Ключевые компоненты схемы

• Входной патрубок АКПП: соединяется с входным портом (IN) дополнительного радиатора
• Выходной порт доп. радиатора: подключается к входу штатного теплообменника в радиаторе двигателя
• Возвратная магистраль: от выхода (OUT) штатного радиатора к АКПП
• Кронштейны крепления: фиксируют радиатор в подкапотном пространстве или перед основным радиатором

Элемент	Назначение	Особенности подключения
Адаптеры магистралей	Стыковка с заводскими трубопроводами	Требуют точного подбора диаметра и угла подключения
Запорные фитинги	Предотвращение утечек при замене	Обязательны при врезке в работающую систему
Дренажные клапаны	Слив жидкости для обслуживания	Рекомендуется установка в нижней точке контура

1. Слить трансмиссионную жидкость из системы
2. Разъединить штатный патрубок "от АКПП к радиатору двигателя"
3. Врезать дополнительный радиатор по схеме:
   АКПП → IN доп.радиатора → OUT доп.радиатора → IN штатного радиатора → OUT штатного радиатора → АКПП
4. Заполнить систему жидкостью с последующей проверкой на герметичность
5. Прогреть АКПП для удаления воздушных пробок

Необходимые материалы для установки радиатора АКПП

Основным компонентом является сам дополнительный радиатор, конструктивно совместимый с моделью автомобиля и типом АКПП. Радиаторы различаются материалом изготовления: алюминиевые обеспечивают повышенную теплоотдачу, медно-латунные – устойчивость к коррозии и вибрациям. Ключевой параметр – площадь теплообмена, влияющая на эффективность охлаждения.

Обязательно потребуются специализированные шланги для АКПП, рассчитанные на высокие температуры и давление трансмиссионной жидкости. Оптимальны армированные варианты с термостойким внутренним слоем. Длина подбирается с учётом места монтажа радиатора – перед основным радиатором двигателя, в бампере или на раме.

Комплектующие для монтажа

• Фитинги и переходники: быстросъёмные соединения (AN-фитинги) или резьбовые переходники для интеграции в штатную магистраль.
• Крепёжные элементы: кронштейны, хомуты из нержавеющей стали, резиновые демпферы для виброизоляции.
• Трансмиссионная жидкость: свежая ATF в объёме, соответствующем спецификации АКПП (с запасом 0.5-1 л на заполнение системы).

Инструменты и расходники: набор ключей, ножовка/труборез для шлангов, герметик для резьбовых соединений, ёмкости для слива отработанной ATF, ветошь. Для защиты контактов от окисления пригодятся термоусадочные трубки.

Выбор места для монтажа дополнительного охладителя

Оптимальное расположение радиатора обеспечивает максимальную эффективность теплообмена и защиту от механических повреждений. Основным критерием является доступ к потоку набегающего воздуха во время движения, исключая зоны с турбулентными потоками или высокими температурами от силового агрегата.

Типичные варианты установки включают переднюю часть автомобиля перед основным радиатором, зону бампера или пространство за колесными арками. Обязательно учитывается сохранение безопасного расстояния до подвижных элементов подвески, вращающихся шкивов и выпускного коллектора.

Критерии выбора

• Воздушный поток: Монтаж в зоне прямого попадания встречного воздуха (центральная часть бампера, фронтальная решетка)
• Термоизоляция: Удаление от выхлопной системы и нагретых поверхностей двигателя минимум на 10-15 см
• Защищенность: Размещение выше дорожного просвета для предотвращения ударов камнями
• Доступность: Обеспечение свободного пространства для обслуживания и контроля соединений

Расположение	Преимущества	Риски
Перед основным радиатором	Максимальное охлаждение, простой монтаж	Загрязнение основного радиатора, риск повреждения при ДТП
Нижняя часть бампера	Хорошая вентиляция, скрытый монтаж	Уязвимость при наезде на препятствия, обледенение зимой
Зона колесной арки	Защита от грязи, компактность	Ограниченный воздушный поток, сложность обслуживания

Дополнительно проверяется совместимость выбранной позиции с длиной штатных магистралей АКПП. При необходимости используют переходники и термостойкие шланги, избегая перегибов и контакта с подвижными элементами. Фиксация выполняется через демпфирующие прокладки для гашения вибраций.

Инструменты для самостоятельной установки радиатора

Установка дополнительного радиатора охлаждения АКПП требует точного подбора инструментов. Отсутствие нужного оборудования усложнит монтаж и повысит риск повреждения компонентов.

Подготовка инструментария перед началом работ сокращает время установки и обеспечивает безопасность. Убедитесь в наличии всех позиций из списка ниже.

Перечень необходимых инструментов и материалов

• Набор рожковых и накидных ключей (размеры 10-17 мм) – для демонтажа заводских элементов и фиксации кронштейнов.
• Торцевые головки с трещоткой – обеспечивают доступ к труднодоступным крепежным точкам.
• Отвертки (крестовая, шлицевая) – для работы с хомутами и электроразъемами.
• Пассатижи и кусачки – снятие стопорных колец, обрезка пластиковых стяжек.
• Съемник стопорных колец – при наличии фиксаторов в заводской конструкции.
• Новые хомуты из нержавеющей стали (диаметр по размеру шлангов) – замена штатных пластиковых элементов.
• Силиконовая смазка – для упрощения посадки шлангов на патрубки.
• Термостойкий герметик – обработка резьбовых соединений при необходимости.
• Перчатки нитриловые – защита рук от трансмиссионной жидкости.
• Чистая ветошь – удаление загрязнений и остатков жидкости.
• Емкость для слива жидкости (5-7 л) – временный сбор ATF при отсоединении магистралей.

Дополнительно могут потребоваться: домкрат с подставками (для доступа под авто), фонарь, медная шайба для датчика температуры (если интегрирован в радиатор). Обязательно сверьте спецификацию крепежа с инструкцией к радиатору.

Порядок слива трансмиссионной жидкости перед монтажом

Перед установкой дополнительного радиатора охлаждения АКПП требуется полный слив старой трансмиссионной жидкости. Это предотвращает смешение старого масла с новым и обеспечивает корректную работу системы. Процедуру выполняют на остывшей трансмиссии (40-50°C) для исключения ожогов и точного замера уровня.

Подготовьте ёмкость для слива объемом не менее 7-10 литров, новые прокладки поддона и фильтра АКПП, а также ветошь. Автомобиль должен стоять на ровной поверхности. Заглушите двигатель и зафиксируйте колеса противооткатными упорами.

Этапы выполнения работ:

1. Открутите крепежные болты поддона АКПП по периметру (оставьте 2 крайних болта слегка закрученными)
2. Аккуратным движением отожмите поддон от картера и слейте основную часть жидкости в подготовленную емкость
3. Полностью снимите поддон, извлеките фильтр грубой очистки и магниты для очистки от металлической стружки
4. Удалите остатки жидкости из гидроблока и картера с помощью безворсовой ветоши
5. Отсоедините магистраль охлаждения АКПП на входе в штатный радиатор для полного опорожнения контура

Ключевой момент	Требование
Объем сливаемой жидкости	Полный слив (включая гидротрансформатор)
Очистка элементов	Обязательная промывка поддона и магнитов
Замена уплотнителей	Новые прокладки поддона и фильтра

Важно! После слива установите новый фильтр АКПП и герметичный поддон с заменой прокладки. Не запускайте двигатель до завершения монтажа дополнительного радиатора и заливки свежей жидкости. Соблюдайте экологические нормы при утилизации отработанного масла.

Методы врезки в штатные магистрали охлаждения АКПП

Врезка дополнительного радиатора требует подключения к циркуляционным контурам трансмиссионной жидкости. Основные задачи – корректное определение подающей и обратной магистралей, обеспечение герметичности соединений и сохранение штатного потока рабочей жидкости. Неправильный выбор точек подключения может нарушить гидравлику системы.

Технология врезки варьируется в зависимости от конструкции авто и типа охладителя. Распространенные подходы включают установку тройников, использование адаптеров или специализированных фитингов. Ключевой критерий выбора – минимальное вмешательство в заводскую гидравлическую систему при гарантированной надежности.

Технологии подключения

• Разрез штатных шлангов с тройниками
  • Обрезка резиновых патрубков между АКПП и штатным радиатором
  • Установка металлических/пластиковых тройников с фиксацией хомутами
  • Требование: точное соответствие диаметров, усиленные хомуты типа "червяк"
• Адаптеры в посадочные порты
  • Демонтаж заводских пробок на корпусе АКПП или радиаторе
  • Вкручивание переходников с резьбовыми выходами под шланги
  • Особенность: требует знания расположения технологических заглушек
• Врезные клипсы (пирсинг-фитинги)
  • Монтаж без разреза магистрали через прокалывающий механизм
  • Обжим конструкции зажимной гайкой после позиционирования
  • Риск: возможное сужение сечения трубки и вибрационные повреждения

Метод	Надежность	Сложность	Риски
Тройники	Высокая	Средняя	Ошибки при обрезке шлангов
Адаптеры	Максимальная	Высокая	Несовместимость резьбы
Врезные клипсы	Условная	Низкая	Протечки, заусенцы в магистрали

Критические правила: Подача подключается до основного радиатора, обратка – после. Обязательна промывка контуров перед запуском. Утечки проверяются прогревом АКПП до рабочих температур при контроле уровня жидкости.

Установка кронштейнов и крепление радиатора на автомобиле

Подготовьте штатные или универсальные кронштейны, учитывая габариты радиатора и свободное пространство в моторном отсеке или перед основной решёткой. Тщательно очистите и обезжирьте точки крепления на кузове или лонжеронах, устраняя ржавчину для надёжного контакта. При необходимости разметьте места сверления под крепёж, используя уровень для точной горизонтальной ориентации радиатора.

Зафиксируйте кронштейны болтами с гроверами или самоконтрящимися гайками, предотвращая самопроизвольное откручивание от вибрации. Установите радиатор в посадочные гнёзда кронштейнов, обеспечив зазор 15-20 мм от подвижных деталей и проводки. Используйте резиновые демпферы между металлическими поверхностями для снижения шума и компенсации теплового расширения.

Ключевые этапы фиксации

1. Проверка соосности патрубков: убедитесь в отсутствии перекоса между штуцерами радиатора АКПП и магистралями
2. Затяжка крепежа: равномерно затяните все болты динамометрическим ключом с усилием, указанным производителем
3. Тест на виброустойчивость: встряхните радиатор рукой – допустимый люфт не превышает 1-2 мм

Тип крепления	Особенности монтажа	Рекомендуемый инструмент
Штатные кронштейны	Требуют точного позиционирования по заводским отверстиям	Набор головок 10-14 мм
Универсальные хомуты	Допускают регулировку по углу наклона	Торцевые ключи + плоскогубцы

Избегайте контакта с выхлопной системой – минимальное расстояние до горячих частей должно составлять 50 мм. При креплении в нижней части используйте защитную сетку от камней и дорожного мусора. После монтажа визуально проконтролируйте отсутствие напряжения на патрубках при повороте руля в крайние положения.

Правила прокладки жидкостных магистралей к радиатору

Правильная прокладка магистралей (трубок) для трансмиссионной жидкости между коробкой передач, основным теплообменником и дополнительным радиатором является критически важной для надежной и долговечной работы системы охлаждения АКПП. Нарушение этих правил может привести к перетиранию трубок, утечкам жидкости, локальным перегревам, кавитации и преждевременному выходу из строя как самой АКПП, так и компонентов системы охлаждения.

Основные правила прокладки магистралей включают в себя следующие аспекты:

Ключевые принципы монтажа

Соблюдение этих правил минимизирует риски и обеспечит эффективный теплоотвод:

• Использование специализированных трубок: Применяйте только армированные шланги, специально предназначенные для систем АКПП (ATF), способные выдерживать высокое давление (до 15-20 бар), температуру (до 150°C+) и агрессивную среду трансмиссионного масла. Никогда не используйте топливные или водяные шланги.
• Минимизация длины и изгибов: Прокладывайте магистрали по максимально короткому и прямому пути от АКПП к радиаторам и обратно. Каждый лишний изгиб увеличивает гидравлическое сопротивление и снижает эффективность циркуляции.
• Радиус изгиба: Избегайте острых перегибов. Минимальный радиус изгиба шланга должен строго соответствовать рекомендациям производителя шланга (обычно не менее 5-8 диаметров шланга). Используйте трубогиб для металлических трубок.
• Защита от вибрации и трения:
  • Надежно фиксируйте шланги через каждые 30-50 см специальными хомутами-кронштейнами к кузову или раме.
  • В местах пересечения с элементами кузова, другими трубками или жгутами проводов обязательно используйте защитные гофры, резиновые втулки или спиральную обмотку.
  • Обеспечьте зазор не менее 10-15 мм между шлангом и любыми потенциально трущимися или острыми поверхностями.
• Тепловая защита: Максимально удаляйте магистрали от источников сильного тепла (выхлопной коллектор, трубы, катализатор). Если пересечение неизбежно, обязательно используйте термоэкранирующие рукава или теплоизоляционные материалы, выдерживающие высокие температуры.
• Защита от движущихся частей: Трассируйте магистрали так, чтобы они ни при каких условиях (поворот руля, ход подвески, работа двигателя) не могли соприкоснуться с движущимися элементами (шкивами, ремнями, тягами).
• Уклон магистралей: По возможности обеспечьте небольшой постоянный уклон магистралей (особенно верхних) в сторону радиатора или АКПП для предотвращения образования воздушных пробок (паровых мешков), которые ухудшают охлаждение и могут вызвать кавитацию.
• Качественные соединения:
  • Используйте только подходящие по размеру и типу фитинги (штуцеры, переходники).
  • Применяйте специальные хомуты для систем высокого давления (лучше всего червячные с шестигранным винтом или обжимные). Пластиковые хомуты-стяжки недопустимы.
  • Затягивайте хомуты с рекомендуемым моментом, избегая как недотяга (течь), так и перетяга (деформация шланга/штуцера).
• Проверка после монтажа: После установки обязательно проведите визуальный контроль на отсутствие перегибов и задиров. Запустите двигатель, прогрейте АКПП, проверьте работу на всех режимах и тщательно осмотрите все соединения и трассы магистралей на предмет утечек. При первой возможности проверьте уровень ATF.

Важность применения армированных шлангов высокого давления

В системе охлаждения АКПП жидкость циркулирует под давлением до 20 атмосфер, особенно при экстремальных нагрузках или высоких оборотах двигателя. Обычные резиновые шланги подвержены деформации, растрескиванию и внезапным разрывам из-за постоянных перепадов температур и вибраций. Использование неармированных компонентов создает риск мгновенной потери трансмиссионной жидкости, что ведет к перегреву и катастрофическому выходу из строя автоматической коробки передач.

Армированные шланги оснащены многослойной структурой: внутренний тефлоновый или синтетический слой обеспечивает герметичность и химическую инертность, а внешняя металлическая оплетка (обычно стальная или арамидная) гарантирует механическую прочность. Такая конструкция выдерживает температуры от -40°C до +150°C без потери эластичности, предотвращает растяжение под давлением и защищает от повреждений при контакте с подвижными элементами подкапотного пространства.

Критические преимущества армированных шлангов

• Безопасность: исключение внезапных разрывов при пиковых нагрузках.
• Долговечность: срок службы до 10 лет против 2-3 лет у стандартных аналогов.
• Стабильность гидравлики: отсутствие деформации сохраняет расчетное давление и скорость потока жидкости.
• Защита от внешних воздействий: оплетка устойчива к истиранию, УФ-излучению и агрессивным реагентам.

В отзывах владельцы внедорожников и коммерческого транспорта единогласно отмечают: после замены штатных шлангов на армированные исчезают проблемы с течами радиатора АКПП даже при эксплуатации в условиях бездорожья или жаркого климата. Механики подчеркивают, что экономия на неармированных патрубках многократно увеличивает риск дорогостоящего ремонта трансмиссии.

Использование фитингов-адаптеров для соединений

Фитинги-адаптеры критически важны для интеграции дополнительного радиатора АКПП в штатную систему охлаждения. Они обеспечивают герметичное и надежное соединение между магистралями автоматической коробки, новым радиатором и существующими трубопроводами, компенсируя различия в диаметрах, типах резьбы или конфигурации штуцеров. Без правильно подобранных адаптеров монтаж радиатора невозможен или чреват утечками трансмиссионной жидкости.

Подбор фитингов требует учета трех ключевых параметров: типа резьбы (метрическая, дюймовая, конусная), диаметра подключаемых трубок или шлангов, а также рабочего давления в системе. Наиболее распространены латунные или стальные резьбовые адаптеры (переходники, углы, тройники), реже – обжимные или байонетные соединения для специфичных моделей авто. Материал должен быть устойчив к агрессивной среде ATF и высоким температурам.

Особенности применения и схемы подключения

Схема подключения радиатора определяет тип адаптеров:

• Последовательное включение: Фитинги врезаются в разрыв штатных магистралей АКПП. Требуются прямые переходники или углы 90°/45° для компактного монтажа.
• Параллельный контур: Используются тройники для создания ответвления к радиатору. Необходимо согласование гидросопротивления контуров.

Тип адаптера	Назначение	Риски при ошибке подбора
Резьбовой переходник	Стыковка трубок разного диаметра/резьбы	Перекосы, срыв резьбы, течь
Поворотный фитинг (угол)	Обход препятствий без перегиба шланга	Заужение протока, турбулентность потока
Быстросъемное соединение	Упрощение обслуживания (нештатные решения)	Ненадежная фиксация под вибрацию

Отзывы подчеркивают: проблемы возникают при использовании дешевых силуминовых адаптеров (трещины) или несоответствии резьбы. Удачные решения – латунные фитинги с тефлоновой уплотнительной нитью вместо ФУМ-ленты и точный замер посадочных размеров перед покупкой. Герметичность соединений проверяют обязательной пробной прокруткой двигателя на неподвижном авто с контролем подтеков.

Заправка системы трансмиссионной жидкостью после установки

После монтажа дополнительного радиатора АКПП критически важно правильно заправить систему трансмиссионной жидкостью. Неполное удаление воздуха или недостаточный уровень масла приведут к некорректной работе трансмиссии, перегреву и преждевременному износу деталей. Процедура требует строгого соблюдения технологии, рекомендованной производителем транспортного средства.

Заправка осуществляется через заливную горловину коробки передач с обязательным контролем уровня жидкости на прогретом агрегате. Требуется использовать исключительно жидкость, соответствующую спецификации АКПП (ATF типа Dexron, Mercon или аналог, указанный в руководстве). Общий объем заливаемой жидкости увеличится на ёмкость нового радиатора и дополнительных магистралей.

Последовательность заправки и прокачки

1. Предварительная заливка: Через заливную горловину влить ~80% от общего требуемого объема ATF.
2. Прогрев и циркуляция: Запустить двигатель, поочередно включить все режимы селектора (P-R-N-D), задерживаясь в каждом на 10-15 секунд. Это обеспечит прокачку жидкости через новый радиатор и магистрали.
3. Контроль уровня "на горячую": Заглушить двигатель. Проверить уровень масла щупом АКПП согласно инструкции (обычно при рабочей температуре 50-80°С). Долить жидкость до отметки "HOT" или "MAX".
4. Тест-драйв и финальная проверка: Совершить пробную поездку на 5-10 км. Повторно проверить уровень ATF на прогретой коробке и при необходимости довести его до нормы.

Ключевые моменты безопасности:

• Использование чистой тары и воронки для исключения попадания грязи.
• Запрет перелива – избыток ATF вызывает вспенивание и потерю смазочных свойств.
• Контроль на ровной поверхности при точном положении селектора (обычно "P" или "N").

Типичные ошибки	Последствия
Заправка без прокачки	Воздушные пробки, буксование фрикционов, перегрев
Использование несовместимой ATF	Нарушение работы клапанов, разрушение уплотнений
Проверка "на холодную"	Неправильный уровень, риск недостаточной смазки

Отзывы владельцев: Большинство отмечают необходимость двойной проверки уровня после пробега. Частая проблема – появление пены при первом запуске из-за остатков воздуха, что требует повторной кратковременной прокачки. Многие рекомендуют использовать метод "холодной прокачки" (заливка избытка ATF перед первым пуском двигателя с последующим сливом излишков после прогрева).

Методика удаления воздушных пробок из контура

Воздушные пробки в контуре охлаждения АКПП нарушают циркуляцию трансмиссионной жидкости, приводя к перегреву коробки, некорректным переключениям передач и ускоренному износу фрикционов. Наличие дополнительного радиатора усложняет гидравлическую систему, повышая риск образования воздушных карманов в верхних точках магистралей.

Устранение воздуха требует принудительной прокачки контура для вытеснения пузырей в расширительный бачок или заливную горловину. Процедура выполняется на прогретом до рабочей температуры двигателе с контролем уровня ATF и визуальным отслеживанием выхода пузырей через жидкость.

Пошаговая инструкция

1. Прогрейте АКПП до 60-70°C, совершив 10-15-минутную поездку
2. Установите авто на ровную поверхность, откройте капот и снимите защиту двигатора (при наличии)
3. Ослабьте хомут патрубка на выходе из дополнительного радиатора
4. Запустите двигатель, удерживая обороты 1500-2000 об/мин
5. Медленно отсоедините патрубок, позволяя ATF стекать в ёмкость до исчезновения пузырей
6. Быстро верните шланг на место и затяните хомут при работающем моторе
7. Долейте жидкость через расширительный бачок до метки «HOT»
8. Повторите цикл переключения селектора (P-R-N-D) с задержкой 10 секунд на каждой позиции

Для систем с прокачными клапанами используйте шприц с переходником: откройте клапан на верхней точке магистрали радиатора, подайте ATF под давлением до появления сплошной струи без пузырей. Контролируйте отсутствие протечек после сборки. В сложных случаях применяйте вакуумные установки для принудительного удаления воздуха через заливную горловину.

Контроль герметичности соединений и тестовый запуск

После монтажа радиатора тщательно проверьте все гидравлические соединения на отсутствие перекосов и надёжность затяжки хомутов (при использовании резиновых патрубков) или резьбовых фитингов (в металлических магистралях). Особое внимание уделите точкам врезки в штатную систему охлаждения АКПП – заводские места соединений часто требуют повторной протяжки после вмешательства.

Заполните систему трансмиссионной жидкостью через заливную горловину коробки передач согласно спецификации производителя, запустите двигатель и прогрейте АКПП до рабочей температуры (50-60°C), последовательно включая все режимы селектора с фиксацией на 10-15 секунд. Это обеспечит циркуляцию ATF через новый контур и вытеснит воздушные пробки.

Процедура контроля и тестирования

Пошаговый алгоритм проверки:

1. Визуальный осмотр при работающем двигателе на предмет подтёков в зонах:
   • Стыков патрубков с радиатором
   • Врезок в штатные магистрали АКПП
   • Резьбовых соединений термостатических клапанов
2. Контроль уровня ATF на прогретой трансмиссии (согласно меткам щупа)
3. Проверка работоспособности вентилятора допрадиатора (при его наличии) при достижении температурного порога срабатывания
4. Тест-драйв в режимах:
   • Городской цикл с частыми остановками
   • Движение под нагрузкой (подъёмы, буксировка)
   • Скоростная трасса (поддержание 90-120 км/ч)

Критерии успешной проверки:

Параметр	Норма	Признак проблемы
Давление в системе	Стабильные показатели (по диагностическому сканеру)	Скачки давления, ошибки гидроблока
Температура ATF	70-95°C при штатной нагрузке	Перегрев (>110°C) или недогрев (<60°C)
Герметичность	Отсутствие капель на стыках	Мокрые потёки, запах горелого масла

Рекомендации по эксплуатации: В первые 500 км пробега после установки ежедневно проверяйте уровень ATF и состояние соединений. При появлении вибраций, шума помпы или некорректных переключений немедленно прекратите эксплуатацию авто – это указывает на негерметичность контура или недостаточный объём жидкости.

Оптимальное давление в контуре охлаждения АКПП

Оптимальное давление в контуре охлаждения АКПП критически влияет на эффективность теплообмена и предотвращение кавитации. При недостаточном давлении возможно закипание жидкости в зонах локального перегрева, что вызывает образование пузырьков пара и разрушение металлических поверхностей насоса. Избыточное давление создает нагрузку на соединения, радиаторы и патрубки, повышая риск протечек.

Производители обычно проектируют систему для работы в диапазоне 1.5–4.0 бар, где 2.0–2.5 бар считается оптимальным для большинства легковых авто. Давление поддерживается крышкой расширительного бачка или радиатора, оснащенной клапанами: впускным (открывается при разрежении) и выпускным (сбрасывает избыток). Точные параметры зависят от модели АКПП и конструкции системы охлаждения.

Ключевые аспекты поддержания давления

Контрольные элементы и их функции:

• Предохранительный клапан (в крышке бачка): срабатывает при превышении порога (например, 3.5 бар), защищая контур от разрыва
• Вакуумный клапан: открывается при остывании жидкости, компенсируя разрежение и предотвращая деформацию компонентов
• Расширительный бачок: компенсирует тепловое расширение жидкости и стабилизирует давление

Фактор	Влияние на давление
Температура жидкости	Рост температуры на 10°C увеличивает давление на ~0.3 бар
Состояние клапанов крышки	Залегание клапана снижает давление, износ пружины – повышает
Герметичность контура	Утечки в патрубках или радиаторе приводят к падению давления

Последствия отклонений от нормы:

1. Низкое давление: кавитация, перегрев АКПП, аэрация жидкости
2. Высокое давление: выдавливание сальников, разрыв старых патрубков, деформация пластиковых бачков

Регулярная проверка крышки расширительного бачка на соответствие номинальному давлению (указано на корпусе) и отсутствие повреждений уплотнений – обязательная процедура при обслуживании. Замена крышки с несоответствующими параметрами – частая причина нарушений в работе контура.

Типичные ошибки при монтаже дополнительного радиатора

Неправильная установка радиатора сводит на нет его преимущества и может спровоцировать серьёзные проблемы с трансмиссией. Распространённые ошибки возникают из-за невнимательности или недостаточного понимания принципов работы системы охлаждения АКПП.

Нарушение технологии монтажа часто приводит к утечкам жидкости, перегреву или механическим повреждениям. Избежать этих проблем поможет знание ключевых ошибок и их последствий.

Критические недочёты установки

• Неправильное расположение – монтаж в зоне недостаточного обдува (за основным радиатором, без зазора) или рядом с источниками тепла (выпускной коллектор, турбина).
• Использование нештатных шлангов – применение неармированных трубок или фитингов, не рассчитанных на давление и температуру ATF.
• Ошибки при врезке в магистраль – создание резких изгибов (менее минимального радиуса), пережимающих поток жидкости, или чрезмерное натяжение/провисание трубок.
• Перепутанные вход/выход – подключение контуров в обратном направлении, нарушающее циркуляцию ATF через радиатор.
• Ненадёжное крепление – фиксация без виброгасящих прокладок, приводящая к истиранию трубок о кузов или другие компоненты.
• Негерметичность соединений – недостаточная затяжка хомутов или использование уплотнителей, несовместимых с трансмиссионной жидкостью.
• Игнорирование прокачки системы – неполное удаление воздушных пробок после заполнения контура жидкостью.

Оценка температуры масла АКПП до и после установки дополнительного радиатора

До установки дополнительного радиатора температура масла в АКПП при интенсивных нагрузках (буксировка, горные дороги, пробки) часто превышает 110–120°C, приближаясь к критическим 130–140°C. Пиковые значения возникают при длительной работе на пониженных передачах или агрессивном стиле вождения. Штатный теплообменник не справляется с эффективным охлаждением, особенно в жаркую погоду.

После монтажа дополнительного радиатора наблюдается стабильное снижение рабочих температур на 15–30°C в аналогичных условиях. Максимальные показатели редко превышают 90–100°C даже при экстремальных нагрузках. Теплоотвод происходит быстрее за счет увеличенной площади охлаждающей поверхности и оптимизации потока масла.

Сравнительные характеристики

Параметр	До установки	После установки
Средняя рабочая температура	95–110°C	75–90°C
Пиковая температура	120–140°C	95–105°C
Время остывания	15–25 минут	8–12 минут

Ключевые эффекты:

• Снижение износа фрикционов и уплотнений из-за стабильного теплового режима
• Сохранение стабильности вязкости масла, предотвращение окисления
• Уменьшение риска перегрева и аварийного отключения трансмиссии

Влияние допрадиатора на общую температуру двигателя

Дополнительный радиатор АКПП снижает тепловую нагрузку на основной контур охлаждения двигателя. Отводя избыточное тепло от трансмиссионной жидкости, он предотвращает ее перегрев, который косвенно влияет на температурный режим силового агрегата через общий теплообменник в штатной системе охлаждения.

При интенсивной эксплуатации (буксировка, горные дороги, жаркий климат) неохлажденная жидкость АКПП может передавать избыточное тепло антифризу через интегрированный теплообменник в основном радиаторе. Установка допрадиатора разгружает этот узел, позволяя двигателю поддерживать стабильную рабочую температуру даже при экстремальных нагрузках.

Механизм воздействия

• Разделение тепловых контуров: Дополнительный радиатор создает автономный путь охлаждения трансмиссионной жидкости, уменьшая теплообмен с антифризом
• Снижение пиковых температур: Предотвращает резкие скачки нагрева ОЖ при активной работе АКПП (частые кик-дауны, движение в пробках)
• Разгрузка основного радиатора: Освобождает до 15-20% мощности штатного радиатора для эффективного охлаждения двигателя

Важно: Максимальный эффект достигается при правильном подборе места установки (перед конденсатором кондиционера или основным радиатором) и регулярном обслуживании обоих контуров охлаждения.

Изменение характеристик работы автоматической коробки

Установка дополнительного радиатора охлаждения АКПП напрямую влияет на температурный режим трансмиссионной жидкости. Снижение рабочей температуры масла предотвращает его преждевременное окисление и деградацию, что является ключевым фактором сохранения стабильных фрикционных свойств. Это особенно критично при буксировке, движении в горной местности или в условиях городских пробок, где стандартная система охлаждения часто не справляется с тепловыделением.

Стабильно низкая температура жидкости обеспечивает более предсказуемую работу гидроблока и соленоидов, так как вязкость масла остается в оптимальном диапазоне. Это минимизирует задержки при переключении передач и снижает риск возникновения толчков или "провалов". Кроме того, уменьшается тепловое расширение деталей внутри самой коробки, что способствует сохранению точных зазоров в планетарных рядах и фрикционных пакетах.

Ключевые изменения в работе АКПП

• Сглаживание переключений
  Уменьшение вязкостных колебаний масла повышает скорость и плавность срабатывания фрикционов
• Снижение износа
  Защита резиновых уплотнений и фрикционных накладок от термического старения
• Стабильность давления
  Предотвращение пенообразования жидкости и падения давления в магистралях

Параметр	Без доп. радиатора	С доп. радиатором
Темп. масла в пробке	110-130°C	85-95°C
Скорость реакции на кикдаун	Замедляется на 15-25%	Соответствует норме
Ресурс фрикционов	80-120 тыс. км	150-200 тыс. км

1. Устранение "перегревочных" симптомов: пропадают произвольные переключения на нейтраль, рывки при прогреве
2. Оптимизация работы ГДТ: снижение проскальзывания в гидротрансформаторе на 7-12%
3. Сохранение свойств масла: интервал замены ATF увеличивается на 30-40% без потери защитных свойств

Эффект наиболее заметен на изношенных или высоконагруженных трансмиссиях: коробка перестает "задумываться" при резком старте, исчезает характерный горелый запах перегретого масла. Однако для корректной работы системы критичен правильный подбор радиатора (избыточное охлаждение нарушает вязкостные характеристики ATF) и регулярная очистка сот от загрязнений.

Связь охлаждения АКПП с ресурсом трансмиссии

Температурный режим – ключевой фактор долговечности автоматической коробки передач. При превышении рабочего диапазона (обычно свыше 95-120°C) масло ATF окисляется, теряет смазывающие свойства и образует шламовые отложения. Это приводит к ускоренному износу фрикционов, загрязнению гидроблока, снижению давления в магистралях и нарушению переключений.

Перегрев вызывает деформацию сальников и уплотнителей, провоцируя течи, а также способствует вспениванию трансмиссионной жидкости, что нарушает работу гидравлической системы. Хроническое воздействие высоких температур снижает ресурс АКПП на 30-60% в зависимости от режима эксплуатации (буксировка, пробки, агрессивная езда).

Последствия недостаточного охлаждения:

• Деградация масла ATF в 2-3 раза быстрее нормы
• Задиры на соленоидах и шестернях гидротрансформатора
• Залегание клапанов в гидроблоке из-за шлама
• Пробуксовка фрикционных пакетов

Температура ATF (°C)	Влияние на ресурс АКПП
75-95	Оптимальный режим (ресурс 300-500 тыс. км)
100-120	Ускоренный износ (сокращение ресурса на 40%)
>130	Критический перегрев (риск поломки через 20-50 тыс. км)

Отзывы владельцев подтверждают: установка дополнительного радиатора (особенно в условиях жаркого климата или при повышенных нагрузках) снижает рабочую температуру на 15-25°C. Это проявляется в стабильности переключений, отсутствии рывков и увеличении межсервисных интервалов. В 80% случаев пользователи отмечают продление срока службы АКПП без капитального ремонта.

Требования к обслуживанию дополнительного радиатора

Регулярная проверка герметичности соединений и корпуса радиатора обязательна для предотвращения утечек трансмиссионной жидкости. Контроль состояния патрубков на предмет трещин, перегибов или размягчения проводится при каждом ТО.

Очистка сот радиатора от грязи, насекомых и дорожного мусора выполняется минимум раз в год или после эксплуатации в сложных условиях. Используется мягкая щетка, сжатый воздух или промывка водой под низким давлением во избежание деформации ячеек.

Ключевые процедуры обслуживания

• Замена жидкости АКПП: интервалы согласуются с регламентом основного радиатора (каждые 60-80 тыс. км)
• Диагностика термостата (при наличии): проверка корректности открытия/закрытия каналов
• Мониторинг температуры АКПП: скачки показаний указывают на засор или неисправность

Параметр	Частота контроля	Метод
Уровень ATF	Каждые 5-7 тыс. км	Щуп при прогретой АКПП
Крепления радиатора	Каждое ТО (10-15 тыс. км)	Визуальный осмотр, затяжка болтов
Цвет и запах ATF	При замене масла в ДВС	Анализ пробы на потемнение/горелый запах

Важно: при промывке системы запрещено применение агрессивных растворителей – они разрушают уплотнители. При обнаружении засора более 30% поверхности сот радиатор демонтируется для глубокой очистки.

Методика очистки сот радиатора от загрязнений

Для эффективной очистки сот радиатора АКПП потребуется демонтировать узел, предварительно сняв защиту двигателя и отсоединив патрубки системы охлаждения. Извлечённый радиатор тщательно осматривают для оценки степени загрязнения: внешний слой пыли, тополиного пуха или дорожной грязи удаляют струёй воды под давлением, избегая деформации тонких пластин.

Внутренние масляные отложения и затвердевшие частицы устраняют химическими средствами: нанесите специализированный очиститель радиаторов (например, Hi-Gear Radiator Flush) на 10-15 минут, после чего промойте соты водой в направлении, обратном штатному потоку жидкости. Для стойких загрязнений используйте мягкую кисть с синтетическим ворсом, исключая абразивные инструменты.

Пошаговая инструкция

1. Механическая предварительная очистка:
   • Сдуйте сухой мусор сжатым воздухом (≤ 3 бар)
   • Аккуратно расправьте погнутые соты тонкой отверткой
2. Химическая обработка:
   • Нанесите очиститель пеной, заполняя межрёберное пространство
   • Выдержите время, указанное производителем препарата
3. Контрольная промывка:
   • Пропустите воду через сердцевину до прозрачности стоков
   • Просушите радиатор компрессором (естественная сушка недопустима)

Важно: При работе с химикатами используйте респиратор и защитные очки. Не применяйте кислотные составы для алюминиевых радиаторов – это вызывает коррозию. После монтажа проверьте герметичность соединений и уровень трансмиссионной жидкости.

Тип загрязнения	Рекомендуемый метод	Запрещённые действия
Наружные отложения (пыль, грязь)	Мойка Karcher с веерной насадкой	Использование металлических щёток
Масляная плёнка	Обезжириватель + мягкая губка	Агрессивные растворители (ацетон)
Засор каналов	Промывочные установки типа Liqui Moly Kuhlerreiniger	Механическая прочистка проволокой

Обратите внимание: При сильной деформации сот или обнаружении трещин в бачках радиатор подлежит замене. Регулярность чистки – каждые 60 000 км пробега либо при снижении эффективности охлаждения АКПП (появление толчков при переключении передач, запах горелого масла).

Регламент замены трансмиссионной жидкости после установки

После монтажа дополнительного радиатора АКПП критически важно соблюсти регламент первой замены трансмиссионной жидкости. Это связано с увеличением общего объема системы и необходимостью удаления микрочастиц, образовавшихся при установке.

Производители радиаторов и сервисные центры рекомендуют выполнить замену раньше стандартного интервала. Типичный алгоритм включает две обязательные процедуры для полной стабилизации работы системы.

Ключевые этапы обслуживания

1. Первичная замена через 500-1,000 км пробега:
   • Полный слив жидкости с промывкой магистралей
   • Контроль уровня с прогревом АКПП до рабочей температуры
2. Повторная замена через 5,000-7,000 км:
   • Удаление остатков старой жидкости и продуктов износа
   • Проверка герметичности соединений радиатора

Параметр	До установки радиатора	После установки радиатора
Объем системы	Стандартный	Увеличен на 0.5-1.2 л
Первый интервал замены	60,000-80,000 км	500-1,000 км

В отзывах владельцы отмечают: "При соблюдении двойной замены исчезают рывки, коробка работает плавнее". Последующее обслуживание проводят по стандартному регламенту производителя, но с учетом возросшего общего объема жидкости в системе.

Диагностика засорения контура охлаждения АКПП

Засорение контура охлаждения АКПП проявляется устойчивым ростом температуры трансмиссионной жидкости, даже при умеренных нагрузках. Нарушение циркуляции приводит к локальным перегревам масла, снижению его смазывающих свойств и ускоренному износу фрикционных элементов коробки передач.

Критическими последствиями игнорирования проблемы становятся деформация уплотнений, потеря давления в гидроблоке, образование шламовых отложений в соленоидах. Ранняя диагностика предотвращает дорогостоящий ремонт АКПП и продлевает ресурс системы.

Методы выявления засорения

1. Термоконтроль патрубков:
   • Прогреть АКПП до рабочей температуры (60-80°C)
   • Измерить инфракрасным пирометром температуру входного и выходного шлангов радиатора
   • Норма: перепад ≥15-20°C. Разница <10°C указывает на засор
2. Анализ давления в контуре:
   • Подключить манометр через переходник в магистраль охлаждения
   • Сравнить показатели на холостом ходу и под нагрузкой (3000 об/мин)
   • Превышение нормы производителя на 0.3-0.5 Бар подтверждает закупорку
3. Визуально-механическая проверка:
   • Демонтировать патрубки, осмотреть внутренние стенки на наличие отслоений резины
   • Продуть радиатор компрессором: сопротивление потока воздуха выше нормы – признак забитых сот
   • Контроль состояния масла: потемнение, запах гари, металлическая взвесь

Важно: При подтверждении засора обязательна промывка контура спецраствором и замена жидкости ATF. Эксплуатация авто с нарушенным теплообменом сокращает ресурс АКПП на 40-60%.

Признаки неисправностей установленного радиатора

Некорректная работа или повреждение дополнительного радиатора охлаждения АКПП напрямую влияет на температурный режим трансмиссионной жидкости и долговечность коробки передач. Первые симптомы часто проявляются постепенно, но игнорирование проблем быстро приводит к критическим последствиям для АКПП.

Основные признаки неисправности радиатора связаны с перегревом, утечками или загрязнением системы. Контроль за поведением трансмиссии и визуальная проверка помогают своевременно выявить поломку.

Ключевые симптомы

• Перегрев АКПП:
  • Появление запаха горелого масла в салоне
  • Частые резкие толчки при переключении передач
  • Активация аварийного режима АКПП (фиксация одной передачи)
• Утечка трансмиссионной жидкости:
  • Масляные пятна под автомобилем в районе радиатора
  • Постоянное снижение уровня ATF без явных причин
  • Запотевание или масляный налет на корпусе радиатора
• Загрязнение контура охлаждения:
  • Потемнение ATF с металлической стружкой или эмульсией
  • Замедленная реакция на переключение селектора
  • Булькающие звуки в системе охлаждения

Симптом	Возможная причина	Риск для АКПП
Эмульсия в масле (пена)	Разгерметизация между контурами ОЖ и ATF	Разрушение фрикционов, коррозия
Постоянный перегрев	Забитые соты радиатора, неисправность термостата	Деформация уплотнений, ускоренный износ
Резкое падение уровня ATF	Трещины в трубках или бачках радиатора	Задиры валов, выход из строя гидроблока

Важно: Смешивание антифриза с ATF (эмульсия) требует немедленной остановки двигателя! Дальнейшая эксплуатация гарантированно выведет АКПП из строя. Диагностика включает проверку давления в контурах, тест на герметичность и анализ состояния жидкости.

Ремонт или замена повреждённого дополнительного радиатора АКПП

Обнаружение повреждения дополнительного радиатора охлаждения АКПП требует немедленного реагирования. Эксплуатация автомобиля с неисправным радиатором ведёт к перегреву трансмиссионной жидкости, резкому снижению её защитных свойств, ускоренному износу фрикционов, соленоидов и других критически важных компонентов автоматической коробки передач, что в итоге может вылиться в дорогостоящий капитальный ремонт АКПП.

Решение о возможности ремонта или необходимости полной замены радиатора принимается после тщательной диагностики характера и масштаба повреждений. Необходимо визуально и, возможно, с применением тестов (например, опрессовки воздухом под давлением) определить точное место утечки жидкости или деформации сот.

Диагностика повреждений

Основные типы неисправностей дополнительного радиатора:

• Механические повреждения: Вмятины, пробоины, разрывы трубок или бачков, вызванные дорожным мусором, камнями, авариями или некорректным монтажом.
• Коррозия: Сквозное разъедание алюминиевых или медных трубок и пластин, особенно в регионах с агрессивной зимней обработкой дорог.
• Трещины паяных/сварных швов: Нарушение герметичности соединений элементов радиатора из-за вибраций, усталости металла или заводского брака.
• Забитость сот: Сильное загрязнение внешней поверхности радиатора (пух, грязь, насекомые) или внутренних каналов (отложения продуктов старения ATF, герметиков).

Возможности ремонта

Ремонтопригодность радиатора сильно ограничена и зависит от типа повреждения и конструкции:

• Паянка/Сварка: Может быть эффективна для устранения небольших пробоин или трещин на медных трубках или бачках (если они медные/латунные), но требует высокой квалификации мастера. Для алюминиевых радиаторов применяется аргонно-дуговая сварка, что сложнее и дороже.
• Заглушка контура: Крайняя мера, при которой поврежденный контур радиатора (если их несколько) полностью перекрывается. Категорически не рекомендуется, так как резко снижает эффективность охлаждения АКПП.

Важно: Ремонт пластиковых бачков или пластинчато-трубчатых алюминиевых сот в условиях обычного гаража практически невозможен и ненадёжен. Забитость решается только тщательной промывкой, но при сильных отложениях или коррозии изнутри промывка часто неэффективна.

Замена радиатора – оптимальное решение

В подавляющем большинстве случаев, особенно при серьезных механических повреждениях, коррозии, трещинах на алюминиевых элементах или пластиковых бачках, полная замена дополнительного радиатора является единственно верным и надежным решением.

Критерий	Ремонт	Замена
Надежность	Низкая, риск повторной течи	Высокая (при качественной детали)
Эффективность охлаждения	Часто снижена (особенно при заглушке)	Соответствует норме (новый радиатор)
Стоимость (краткосрочно)	Может быть ниже	Выше
Риск для АКПП	Высокий (потенциальный перегрев)	Минимальный
Долговечность	Непредсказуема	Длительная

Процесс замены и важные нюансы

1. Слив ATF: Обязательно слейте трансмиссионную жидкость из коробки и из контура охлаждения (если это отдельный контур).
2. Демонтаж старого радиатора: Аккуратно отсоедините шланги (пометив их положение), снимите крепления. Осмотрите шланги на предмет трещин или размягчения – при необходимости замените и их.
3. Промывка магистралей: Крайне рекомендуется промыть магистрали подачи и возврата ATF к радиатору, чтобы удалить грязь и продукты износа, которые могли скопиться из-за неисправного старого радиатора.
4. Установка нового радиатора: Убедитесь в соответствии нового радиатора модели автомобиля. Установите его на место, используя новые уплотнительные кольца (обычно идут в комплекте) для штуцеров. Надежно закрепите. Подсоедините шланги строго так, как они были подключены ранее (подача – к подаче, возврат – к возврату).
5. Заправка ATF: Залейте новую трансмиссионную жидкость строго того типа и в том количестве, которое рекомендовано производителем автомобиля. Используйте метод правильного замера уровня ATF (обычно на прогретой коробке, в положении P или N, на холостом ходу).
6. Проверка на течи: После запуска двигателя и прогрева АКПП тщательно проверьте все соединения на предмет подтеканий ATF.

Итог: Замена поврежденного дополнительного радиатора АКПП – ответственная процедура, напрямую влияющая на ресурс коробки передач. Экономия на качестве нового радиатора или попытки неэффективного ремонта в долгосрочной перспективе почти всегда приводят к значительно большим затратам на восстановление самой АКПП.

Анализ производителей дополнительных радиаторов АКПП

Рынок предлагает разнообразных производителей дополнительных радиаторов АКПП, условно разделяемых на три категории: премиальные бренды (Hayden, Derale, Setrab), средний сегмент (Mishimoto, B&M, TOCALO) и бюджетные варианты (безымянные китайские изделия). Ключевое отличие между ними заключается в качестве материалов: топовые компании применяют авиационные алюминиевые сплавы и медь, тогда как эконом-сегмент часто использует низкосортный алюминий со слабой пайкой.

Технология изготовления напрямую влияет на эффективность: лидеры рынка применяют пайку в вакуумной печи для равномерного распределения тепла, в то время как бюджетные аналоги обычно скрепляются механически, что снижает теплоотдачу. Дополнительным фактором выбора является конструктивное исполнение: некоторые производители предлагают комбинированные модели с вентиляторами, термостатическими клапанами или интеграцией в штатную систему охлаждения двигателя.

Сравнительная характеристика производителей

Производитель	Ключевые особенности	Ценовой диапазон	Типовые применения
Hayden	Биметаллические конструкции (медь/алюминий), защитное антикоррозийное покрытие	Высокий	Грузовики, внедорожники, спортивные авто
Derale	Модели с терморегуляторами, встроенные вентиляторы, усиленные кронштейны	Средний-высокий	OFF-road, тюнинг, жаркий климат
Mishimoto	Анодированный алюминий, тестирование под давлением, увеличенная площадь сот	Средний	Легковые автомобили, кроссоверы
Бюджетные (noname)	Упрощенная пайка, тонкостенные трубки, минимальная комплектация	Низкий	Временные решения, старые автомобили

Отзывы владельцев выделяют закономерности:

• Hayden/Setrab: Хвалят за долговечность (10+ лет эксплуатации), но отмечают сложный монтаж и необходимость доработки креплений
• Derale: Высоко оценивают автоматизацию (термостаты), критикуют шумность вентиляторов на максимуме
• Mishimoto: Отмечают баланс цены/качества, претензии – к толщине крепежных фланцев
• Бюджетные радиаторы: В 60% отзывов – течи через 1-2 сезона, снижение эффективности при нагрузках свыше 40°C

Специалисты рекомендуют при выборе учитывать:

1. Соответствие размеров моторному отсеку – ошибка ведет к вибрациям
2. Пропускную способность – должна на 15-20% превышать штатные параметры АКПП
3. Наличие сертификатов SAE/DOT у ответственных производителей

Рейтинг популярных моделей охладителей для иномарок

При выборе дополнительного радиатора АКПП для иномарок ключевыми критериями становятся совместимость с моделями авто, эффективность теплоотвода, качество материалов и простота монтажа. На рынке лидируют проверенные бренды, чья продукция демонстрирует стабильную работу в различных климатических условиях.

Особое внимание уделяется отзывам владельцев, которые отмечают влияние охладителей на снижение температуры трансмиссионной жидкости, долговечность АКПП и отсутствие протечек. Решающими факторами при составлении рейтинга стали надежность конструкции и доступность комплектующих.

Топ-4 модели по версии автовладельцев

Модель	Тип	Ключевые преимущества	Средний рейтинг
Derale 13500	Пластинчато-ребристый	Гибкие линии в комплекте, защита от коррозии	4.8/5
Hayden 678	Трубчато-пластинчатый	Универсальный монтаж, работа под высоким давлением	4.6/5
B&M 70264	Комбинированный	Интеграция с основным радиатором, компактность	4.5/5
Mishimoto MMTRA-ATF	Алюминиевый с вентилятором	Автономное охлаждение, датчик температуры	4.7/5

Отзывы о термоблоках с вентилятором принудительного обдува

Владельцы автомобилей с АКПП, установившие дополнительные термоблоки с вентиляторами, часто отмечают заметное снижение рабочей температуры трансмиссионной жидкости. В городском режиме с частыми пробками, где штатная система охлаждения не справляется, принудительный обдув радиатора предотвращает перегрев масла до критических 100–110°C, удерживая показатель в диапазоне 70–85°C. Это особенно актуально для машин с буксировкой прицепов или эксплуатации в жарком климате.

Некоторые пользователи подчеркивают сложности монтажа: требуется точная подборка места установки вентилятора (перед основным радиатором АКПП или отдельно), прокладка проводки к реле и аккумулятору, а также организация автоматического включения (через термодатчик или синхронизацию с вентилятором двигателя). Ошибки при интеграции могут привести к обрыву проводов или недостаточной эффективности обдува.

Ключевые аспекты по отзывам

Положительные моменты:

• Долговечность АКПП: Снижение температурных нагрузок минимизирует износ фрикционов и уплотнителей.
• Стабильность переключений: Исчезают рывки и "задумчивость" коробки после длительных поездок.
• Универсальность: Комплекты с регулируемыми кронштейнами подходят для большинства моделей авто.

Недостатки и риски:

1. Шум вентилятора на высоких оборотах (особенно в бюджетных моделях).
2. Некорректная установка может перекрыть поток воздуха к основному радиатору двигателя.
3. Дешевые вентиляторы с пластиковой крыльчаткой выходят из строя через 1–2 сезона.

Рекомендуемые бренды	Частые проблемы
Hella, Bosch, Febi	Короткое замыкание из-за влаги
Спецкомплекты для Toyota, BMW	Вибрация при плохом креплении

Итог: Большинство отзывов рекомендуют термоблоки с принудительным обдувом как эффективное решение для продления ресурса АКПП, но с оговоркой: монтаж стоит доверять специалистам, а вентилятор выбирать с защитой IP67 и металлической крыльчаткой.

Опыт эксплуатации универсальных радиаторов на внедорожниках

Владельцы внедорожников часто сталкиваются с перегревом АКПП при экстремальных нагрузках: буксовании в грязи, длительной езде на пониженных передачах или буксировке прицепа. Штатного охлаждения коробки в таких условиях недостаточно, что ведет к снижению ресурса трансмиссии и дорогостоящим ремонтам. Установка универсального радиатора – распространенное решение для улучшения теплоотдачи без серьезных доработок конструкции.

Эксплуатация показывает, что правильно подобранный радиатор снижает температуру масла АКПП на 15–25°C в критичных режимах. Это подтверждается данными диагностических сканеров: при движении по бездорожью с активированным допрадиатором пиковые значения редко превышают 95°C, тогда как штатная система допускает нагрев до 110–120°C. Важным нюансом является выбор места монтажа: большинство пользователей размещают его перед основным радиатором двигателя или конденсатором кондиционера, обеспечивая максимальный обдув встречным воздухом.

Особенности установки и типичные проблемы

При самостоятельном монтаже владельцы отмечают несколько ключевых моментов:

• Габариты радиатора: Слишком крупные модели (более 300×200 мм) сложно интегрировать в тесное подкапотное пространство без переделок креплений.
• Качество соединений: Пластиковые фитинги бюджетных комплектов деформируются от вибраций – предпочтительны металлические переходники.
• Сечение трубок: Ошибка в подборе диаметра (менее 8 мм) создает избыточное сопротивление потоку масла, провоцируя «голодание» АКПП.

Распространенные жалобы после установки:

1. Протечки в местах обжима шлангов из-за некачественных хомутов.
2. Снижение эффективности кондиционера при перекрытии радиатором воздушного потока к конденсатору.
3. Появление воздушных пробок в контуре при неправильном заполнении системы маслом.

Параметр	Положительный опыт	Отрицательный опыт
Ресурс АКПП	Пробег до капремонта увеличился на 30–40%	Отсутствие эффекта при неверном выборе места установки
Зимняя эксплуатация	Быстрый прогрев за счет термостатирования	Переохлаждение масла при -25°C и ниже
Стоимость решения	Цена комплекта 5–8 тыс. руб. окупается за 2–3 сезона	Дорогие модели (от 15 тыс. руб.) экономически неоправданны

Выводы: Универсальные радиаторы демонстрируют высокую эффективность на внедорожниках при условии грамотного подбора размеров и качественного монтажа. Критически важна интеграция в штатный контур охлаждения АКПП через термостатический клапан для исключения переохлаждения. Большинство негативных отзывов связано с попытками удешевить установку или использованием низкосортных комплектующих.

Реальные результаты установки допрадиатора на городской машине

Основной эффект – стабильное снижение рабочей температуры масла АКПП в условиях пробок и коротких поездок. Вместо пиковых значений 100–110°C (характерных для стандартных систем) температура удерживается в диапазоне 75–90°C даже при длительном стоянии в заторах летом. Это минимизирует термическое старение масла и снижает нагрузку на уплотнители и фрикционы коробки.

Владельцы отмечают улучшение реакции переключений передач, особенно при частых разгонах и торможениях. Исчезают рывки, связанные с перегревом масла, а ресурс АКПП увеличивается. Зимой возможен недостаточный прогрев трансмиссии на коротких дистанциях, что решается установкой термостата или заглушки части радиатора.

Сравнение температурных режимов до и после установки

Параметр	Без допрадиатора	С допрадиатором
Температура в пробке (30+ мин)	95–115°C	80–95°C
Температура при движении (город)	85–100°C	75–85°C
Скорость остывания после остановки	1–2°C/мин	3–5°C/мин

Типичные отзывы автовладельцев:

• "Коробка перестала 'тупить' в пробках после 40 минут стояния, переключения стали четкими"
• "Масло на замене после 60 тыс. км было темнее, но без запаха гари – раньше после 40 тыс. уже чувствовался горелый оттенок"
• "Зимой в -20°C первые 10 км коробка греется медленнее. Решил частично закрывать радиатор картоном"

Рекомендации по эксплуатации:

1. Обязательная интеграция в штатный контур через терморегулирующий клапан
2. Контроль уровня масла после установки (риск недолива при некорректном монтаже)
3. Использование вентилятора обдува при расположении радиатора вне воздушного потока

Стоит ли ставить охладитель АКПП на новый автомобиль

Установка дополнительного радиатора на новую машину редко является необходимостью. Производители проектируют системы охлаждения АКПП с учётом штатных нагрузок и климатических условий региона продаж. Современные автомобили, особенно с активными системами терморегуляции, обычно эффективно поддерживают оптимальный диапазон температур масла (80-95°C) в стандартных эксплуатационных сценариях.

Решение о монтаже должно основываться на объективных факторах, а не превентивно. Критически оцените планируемые условия эксплуатации: частую буксировку прицепов, движение в горной местности, регулярные пробки в жарком климате (+35°C и выше) или спортивный стиль вождения. Если такие нагрузки исключены – инвестиции в дополнительный охладитель не дадут ощутимой отдачи.

Ключевые аргументы "за" и "против"

Потенциальные преимущества:

• Снижение рабочей температуры масла на 10-20°C при экстремальных нагрузках
• Уменьшение термического старения трансмиссионной жидкости
• Потенциальное увеличение ресурса фрикционов и соленоидов

Риски и недостатки:

• Некорректный монтаж может нарушить штатную циркуляцию масла
• Переохлаждение АКПП зимой (<70°C) ведёт к повышенному износу
• Аннулирование гарантии на трансмиссию при вмешательстве в контур
• Необоснованные затраты (15-50 тыс.₽ с установкой)

Важно: Для объективной оценки установите OBD-сканер с выводом температуры ATF. Если в ваших типичных поездках показатель не превышает 110-115°C – система справляется самостоятельно.

Сценарий эксплуатации	Рекомендация
Городская езда в умеренном климате	Не требуется
Буксировка прицепов / перегруз	Желательно
Агрессивная езда (треки, старт-стоп)	Целесообразно
Регионы с постоянной жарой (+40°C)	Рекомендуется

В отзывах владельцев новых авто отмечается: большинство установщиков фиксируют отсутствие температурных проблем при штатной эксплуатации. Критичные мнения исходят преимущественно от водителей, эксплуатирующих кроссоверы или пикапы для тяжелых задач – у них охладитель действительно продлевает интервалы обслуживания.

Эффективность радиаторов на машинах с пробегом свыше 150 000 км

На автомобилях с пробегом от 150 000 км эффективность дополнительного радиатора АКПП напрямую зависит от его технического состояния и степени загрязнения. Масляные каналы и соты теплообменника подвержены засорению продуктами износа фрикционов, металлической стружкой и отложениями старого масла, что критично снижает теплоотдачу. Это приводит к хроническому перегреву трансмиссионной жидкости и ускоренной деградации её свойств.

Регулярная промывка магистралей и замена масла становятся обязательными процедурами для поддержания работоспособности системы. Особое внимание уделяется целостности алюминиевых трубок и пластинчатых элементов – микротрещины от вибраций и коррозии провоцируют смешивание антифриза с маслом, вызывая эмульсию в картере АКПП и критическое падение давления.

Факторы влияния на изношенных авто

Ключевые проблемы эксплуатации:

• Теплообменная деградация: Снижение площади эффективного охлаждения на 30-50% из-за забитых сот.
• Потеря герметичности контуров: Риск взаимопроникновения технических жидкостей через микротрещины.
• Ускоренный износ АКПП: Температура масла выше 120°C провоцирует коксование соленоидов и разрушение сальников.

Симптом неисправности	Последствия для АКПП
Посторонние шумы (гул, свист)	Износ подшипников вала, дефицит смазки
Рывки при переключении	Загрязнение гидроблока, низкое давление
Коричневая эмульсия в масле	Разрушение пакетов фрикционов

Отзывы владельцев подчёркивают необходимость установки радиатора с медными трубками вместо штатных алюминиевых – они менее подвержены коррозии и лучше выдерживают вибрационные нагрузки. Наибольшую эффективность показывают раздельные схемы охлаждения (без интеграции с основным радиатором двигателя), исключающие перегрев от силового агрегата.

Сравнение цен на заводские и тюнинговые комплекты радиаторов

Стандартные радиаторы от производителя автомобиля обычно доступны в диапазоне 8 000–20 000 рублей в зависимости от марки и модели. Цена определяется использованием серийных материалов (алюминий/пластик) и оптимизацией под конвейерную сборку.

Тюнинговые решения, напротив, стартуют от 15 000 рублей и достигают 50 000+ рублей. Стоимость возрастает из-за применения бесшовных трубок, усиленных бачков из композитов, интеграции термостатов и индивидуальных инженерных доработок под высокие нагрузки.

Факторы ценообразования

• Конструкция: Заводские версии часто объединены с радиатором ДВС, тюнинг предлагает раздельные схемы
• Материалы: Тюнинг-комплекты используют биметаллы или цельнометаллические конструкции
• Сложность монтажа: Кастомные варианты требуют адаптеров и доработок магистралей (+20–30% к стоимости установки)

Тип комплекта	Диапазон цен (руб.)	Ключевые особенности
Заводской (OEM)	8 000 – 20 000	Пластиковые бачки, штатная производительность
Тюнинговый (универсальный)	15 000 – 30 000	Усиленные соединения, +15–25% к теплоотдаче
Премиум-тюнинг (бренды)	35 000 – 55 000	Масло-воздушное охлаждение, системы bypass

В отзывах пользователи отмечают: заводские радиаторы оправданы для штатного режима эксплуатации, тогда как тюнинговые окупаются при буксировке, спортивной езде или работе в жарком климате. Критику вызывает лишь завышение цен некоторыми брендами без заметного прироста эффективности.

Зависимость стоимости от материалов и сложности конструкции

Стоимость дополнительного радиатора охлаждения АКПП напрямую определяется материалами изготовления. Базовые модели из алюминия или композитных пластиков отличаются доступной ценой, но ограничены в эффективности теплоотдачи. Более дорогие версии используют биметаллические конструкции (медные трубки с алюминиевым оребрением), обеспечивающие оптимальный баланс теплопроводности и прочности, либо цельномедные сборки для максимальной производительности в экстремальных условиях.

Конструктивная сложность также существенно влияет на цену. Простые трубчатые или пластинчатые модели дешевле в производстве, тогда как радиаторы с лабиринтными каналами, интегрированными термостатами, вентиляторами или комбинированные с контуром охлаждения двигателя требуют точной инженерной разработки, что увеличивает затраты. Наличие защитных кожухов, антикоррозионных покрытий или датчиков температуры дополнительно повышает стоимость изделия.

Факторы ценообразования

• Материалы:
  • Алюминий: бюджетный вариант (от 2 000 руб.)
  • Медь-алюминий: средний сегмент (4 000–8 000 руб.)
  • Чистая медь: премиум-класс (от 10 000 руб.)
• Конструктивные особенности:
  1. Простые трубчатые/пластинчатые системы (+0–15% к базовой цене)
  2. Многосекционные лабиринты или встроенные вентиляторы (+20–40%)
  3. Гибридные схемы с терморегуляцией (+50–100%)

Тип конструкции	Дополнительные элементы	Влияние на стоимость
Базовая	Крепежные кронштейны	Минимальное
Усиленная	Вентилятор, защитная сетка	+25–35%
Комбинированная	Термостат, датчики, кожух	+60–80%

Примечание: Цены указаны ориентировочно для рынка РФ

Оценка экономической выгоды от установки дополнительного охлаждения

Основная экономия достигается за счёт предотвращения дорогостоящего ремонта или замены АКПП. Перегрев масла ускоряет износ фрикционов, соленоидов и подшипников, а установка радиатора поддерживает оптимальную температуру (70-95°C), продлевая ресурс узла на 30-50%.

Снижение рабочей температуры трансмиссионной жидкости на 15-20°C уменьшает её окисление, что позволяет увеличить интервалы замены масла на 20-30%. Дополнительно стабилизируется работа гидроблока, сокращаются рывки при переключениях и нагрузка на двигатель, что косвенно влияет на расход топлива.

Ключевые факторы экономии

• Сокращение затрат на ремонт АКПП: Избежание капремонта (экономия 50-150 тыс. руб.)
• Увеличение межсервисных интервалов: Замена масла реже на 10-15 тыс. км (экономия 3-8 тыс. руб. ежегодно)
• Снижение потерь мощности: Минимизация проскальзывания фрикционов (+3-5% к КПД)
• Сохранение стоимости авто: Исправная трансмиссия повышает рыночную цену

Затраты	Экономия
Стоимость радиатора (5-15 тыс. руб.)	+50-100 тыс. км ресурса АКПП
Монтаж (3-7 тыс. руб.)	Экономия на масле (до 8 тыс. руб./год)
Обслуживание (1-2 тыс. руб./год)	Отсутствие затрат на ремонт (от 30 тыс. руб.)

Окупаемость проекта наступает через 20-40 тыс. км пробега для авто, эксплуатируемых в тяжёлых условиях (буксировка, пробки, жаркий климат). В отзывах владельцы грузовиков и внедорожников отмечают снижение частоты замен фрикционных дисков и соленоидов после установки радиатора.

Отзывы о долговременной эксплуатации в условиях бездорожья

Владельцы внедорожников, регулярно преодолевающие сложные участки, единогласно подтверждают критическую важность дополнительного радиатора для ресурса АКПП. При длительной езде по грязи, песку или горным трассам стандартная система охлаждения не справляется с пиковыми нагрузками, тогда как вспомогательный теплообменник стабильно удерживает температуру трансмиссионной жидкости в безопасном диапазоне даже после многочасовой работы в режиме low range.

Особо отмечается эффективность схемы с выносным монтажом радиатора перед основным конденсатором кондиционера. Такая компоновка обеспечивает максимальный обдув встречным потоком воздуха и защищает от забивания грязью решетку охлаждения при форсировании водных преград или движении по раскисшей колее. Ресурс АКПП с данной модификацией увеличивается на 40-60% по сравнению со штатной системой.

Типичные наблюдения при эксплуатации

Аспект	Оценка пользователей
Защита от перегрева	Полное отсутствие температурных пиков при буксовании в грязи или буксировке прицепа
Механическая надежность	Повреждения трубок от камней/веток – 3 случая из 50 при установке штатных защитных кожухов
Обслуживание	Требует промывки 2 раза в год при активной грязевой эксплуатации
Влияние на АКПП	Отсутствие преждевременного износа фрикционов даже после 100+ тыс. км бездорожья

Негативные моменты: Отдельные пользователи столкнулись с коррозией алюминиевых трубок в агрессивной болотной среде. В 7% случаев отмечалось снижение эффективности при неправильной обвязке шлангами (перегибы, нарушение циркуляции). Для низин с высокой травой обязательна установка металлического экрана – пластиковые соты уязвимы для веток.

Рекомендации от опытных владельцев:

• Использовать медные/латунные радиаторы вместо алюминиевых для болотистой местности
• Дублировать пластиковые хомуты металлическими стяжками
• Интегрировать термодатчик в магистраль для мониторинга температуры

Опыт использования зимой и при экстремальной жаре

В зимний период основной проблемой становится переохлаждение трансмиссионной жидкости. При температурах ниже -20°C дополнительный радиатор значительно увеличивает время прогрева АКПП до рабочего диапазона (70-95°C). Особенно критично это проявляется при коротких поездках – масло не успевает нагреться, что вызывает жесткие переключения передач, повышенную нагрузку на фрикционы и соленоиды. В сильные морозы (-30°C и ниже) некоторые водители фиксируют загустевание масла в контуре охлаждения.

В экстремальную жару (свыше +35°C) радиатор демонстрирует максимальную эффективность. При длительном движении в пробках, буксировке прицепа или горных серпантинах дополнительный теплообменник удерживает температуру масла в пределах 100-110°C, предотвращая критический перегрев. Тесты показывают снижение температурного пика на 15-25% по сравнению со штатной системой. Это исключает термическое разложение масла и деформацию уплотнителей.

Отзывы владельцев

Условия	Положительные аспекты	Негативные аспекты
Экстремальная жара	Исчезновение "пинков" при переключении после 2+ часов в пробке Стабильная работа при буксировке лодки (температура не выше 105°C)	Ускоренное загрязнение сот радиатора пухом и насекомыми
Зимняя эксплуатация	Снижение риска перегрева при резком старте с холодным маслом	Необходимость установки терморегулятора для отсечения радиатора Удлинение прогрева на 10-15 минут при -25°C Ледяные пробки в магистралях при использовании некачественного масла

Рекомендации по сезонной адаптации:

1. Для зимней эксплуатации обязательна установка термостатического клапана, перенаправляющего поток масла в основной радиатор только после прогрева до 60°C
2. Летом требуется ежеквартальная очистка сот радиатора от насекомых и дорожной пыли компрессором
3. Использование синтетических масел с улучшенными низкотемпературными свойствами (типа Dexron VI или LV)
4. Дополнительное утепление магистралей при постоянной эксплуатации ниже -30°C

Влияние на комфорт вождения и скорость переключения передач

Установка дополнительного радиатора охлаждения АКПП существенно снижает рабочую температуру трансмиссионной жидкости. Это предотвращает её термическое старение и потерю смазочных свойств, особенно критичное в условиях городских пробок, буксировки прицепов или агрессивной езды.

Стабильная температура в оптимальном диапазоне (80-95°C) обеспечивает точное срабатывание гидроблока и корректное давление масла. В результате соленоиды и фрикционные пакеты работают с максимальной эффективностью, исключая "проскальзывание" и рывки при смене ступеней.

Ключевые эффекты

• Плавность переключений: Снижение вязкости перегретого масла вызывает задержки и удары при смене передач. Оптимизация температуры устраняет эти явления, обеспечивая слитную работу трансмиссии.
• Скорость отклика: При сохранении номинальной вязкости ATF гидравлическая система быстрее реагирует на команды ЭБУ, сокращая время переключения на 15-25% в критичных режимах.
• Предсказуемость поведения: Исключается "задумчивость" АКПП при резком ускорении или кик-дауне, характерная для перегретых агрегатов.

Важно: Эффект наиболее заметен на изношенных или высоконагруженных АКПП. На новых трансмиссиях в штатных условиях разница может проявляться только при экстремальной эксплуатации.

Параметр	Без доп. радиатора	С доп. радиатором
Температура ATF в пробке	110-130°C	85-100°C
Скорость переключений при 120°C	Замедлена на 30-40%	Соответствует норме
Риск "пинков" при разгоне	Высокий	Минимальный

Завершение: плюсы и минусы системы для разных стилей езды

Установка дополнительного радиатора охлаждения АКПП существенно повышает стабильность работы трансмиссии в экстремальных условиях, предотвращая критические перегревы масла. Это особенно актуально при повышенных нагрузках, когда штатная система не справляется с теплоотводом, снижая риски ускоренного износа фрикционов и деградации масла.

Эффективность решения сильно зависит от манеры вождения и эксплуатационных условий. В то время как для одних режимов дополнительный теплообменник становится необходимостью, для других он может создавать нежелательные побочные эффекты, особенно в холодном климате или при коротких поездках.

Стиль езды	Плюсы	Минусы
Городской (пробки, старт-стоп)	Защита от перегрева при отсутствии обдува; продление ресурса АКПП	Риск недогрева масла зимой; увеличение времени выхода на рабочую температуру
Агрессивный (спортивный)	Стабилизация температуры при резких разгонах/торможениях; снижение риска "закипания" масла	Чрезмерное охлаждение при кратковременных нагрузках; возможное увеличение вязкости масла
Трасса (длительные поездки)	Оптимальный тепловой режим при постоянных нагрузках; уменьшение термического старения масла	Минимальные (при корректном подборе радиатора)
Буксировка/перегруз	Обязателен для предотвращения аварийного перегрева; защита гидроблока и фрикционов	Требует точного расчёта производительности; риск переохлаждения без терморегуляции

Список источников

1. Техническая документация производителей автомобилей (официальные руководства по эксплуатации и обслуживанию АКПП конкретных моделей)
2. Специализированные автомобильные форумы (обсуждения установки, эффективности и проблем дополнительных радиаторов на платформах: Drive2, Drom.ru, специализированные клубные сайты)
3. Инструкции по монтажу и каталоги запчастей от производителей дополнительных радиаторов (Liqui Moly, Hayden, Mishimoto и др.)
4. Видеообзоры и технические разборы на YouTube-каналах автомобильных экспертов и сервисных центров
5. Статьи в профильных автомобильных изданиях (журналы "За рулём", "Авторевю", "5 колесо", специализированные онлайн-порталы)
6. Учебные пособия по устройству трансмиссий для технических вузов и автосервисов
7. Отзывы пользователей на маркетплейсах (Exist.ru, AutoDoc, Wildberries) и в соцсетях

Видео: Установка дополнительного радиатора АКПП


• BMW M5 E60 - Мощь, технологии и характеристики

• Задняя подвеска Пежо 206 - конструкция, эксплуатация и ремонт

• Колеса для Солярис - стандартные размеры и как выбрать
