Доработка двигателя Приоры - практическое руководство
Статья обновлена: 04.08.2025

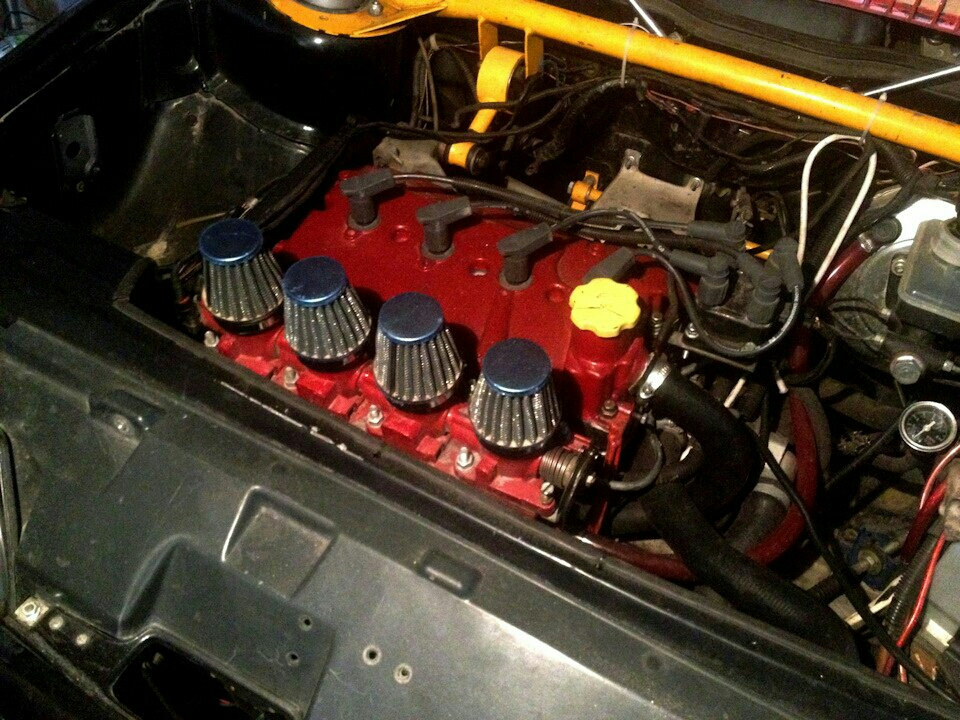

Владельцы Приоры часто стремятся повысить потенциал штатного двигателя, выжимая дополнительные лошадиные силы и улучшая динамику автомобиля.
Чип-тюнинг, замена впуска и выпуска, доработка ГБЦ или установка турбокомпрессора – эти базовые методы позволяют радикально преобразить характер машины.
Замена штатного выпускного коллектора на паук 4-2-1
Замена штатного литого коллектора (приёмных труб) на "паук" 4-2-1 – ключевой этап тюнинга впуска-выпуска Приоры. Конструкция типа 4-2-1 объединяет выхлопные каналы от каждого цилиндра попарно, а затем сводит их в единую трубу, оптимизируя динамику выхлопных газов. Это снижает противодавление в системе и существенно повышает эффективность наполнения цилиндров на средних и высоких оборотах, что ведёт к приросту мощности (до 5–8%) и оптимизации крутящего момента.
Процесс монтажа требует демонтажа старого коллектора, подмотки нового паука термостойкими прокладками (обязательно используйте новые, заводские часто горят) и адаптации смежных систем: датчиков кислорода (перемещаются дальше по тракту), подвесов глушителя и защиты картера (может потребоваться доработка). Критически важно контролировать зазоры до элементов кузова и ГБЦ – перегрев от близкого контакта приведёт к трещинам или возгоранию.
Ключевые особенности и риски замены
- Динамика: Прирост мощности выше 4500 об/мин, но возможен "провал" на низах без донастройки ЭБУ.
- Материалы: Сталь 08Х17Н13М2Т (AISI 321) – оптимальна для жаростойкости и предотвращения коррозии.
- Подбор: Выбирайте конструкции нервного типа для серийного двигателя (не короткие гоночные 4-1!). Длина первичных труб должна составлять 35–65 см.
- Чек-лист работ:
- Отключите минусовую клемму АКБ.
- Снимите защиту двигателя и теплозащитный экран (если есть).
- Прогрейте двигатель до 60°C для легкости отворачивания гаек коллектора.
- Обработайте крепёж WD-40 за 15 мин. до снятия (штатные гайки часто ржавые).
- Установите новый паук через комплектную термопрокладку, контролируя соосность фланца с ГБЦ.
- Затягивайте гайки крест-накрест динамометрическим ключом (момент: 23–25 Нм).
- Проверьте отсутствие контакта с элементами кузова при запуске и вибрации.
Важно: После замены обязательна адаптация топливной карты в ЭБУ (чип-тюнинг) и установка даунпайпа увеличенного диаметра (≥51 мм).
Установка спортивного выпускного тракта и резонатора
Замена штатной системы выпуска на спортивный вариант решает две ключевые задачи: снижение сопротивления потоку газов и оптимизация газодинамики двигателя. Прямоточный выпускной тракт с увеличенным диаметром труб позволяет отработавшим газам покидать цилиндры с меньшим противодавлением, что высвобождает часть мощности, расходуемой двигателем на преодоление сопротивления выхлопной системы.
Особое внимание уделяется резонатору («банке»), который в спортивном исполнении имеет перфорированную прямую трубу вместо лабиринта внутри корпуса. Эта конструкция минимизирует турбулизацию потока газов, сохраняя при этом эффективное подавление низкочастотных резонансных шумов. Сочетание с прямоточным глушителем обеспечивает одновременное достижение акустического комфорта и прироста мощности.
Порядок работ и особенности
Ключевые этапы модернизации включают:
- Демонтаж штатной системы от приемной трубы до глушителя
- Установка нового резонатора и гофрированной муфты для компенсации вибраций
- Монтаж тракта увеличенного диаметра (от 50 мм) с использованием термостойкого герметика
Критически важные моменты:
- Диаметр труб должен плавно увеличиваться от коллектора к глушителю
- Обязательное применение проходных термокоробов в местах контакта с кузовными элементами
- Проверка отсутствия касаний элементов выхлопа с кузовом на всех режимах работы подвески
Эффект: Грамотная реализация дает прирост 5-7% мощности прежде всего в высоком диапазоне оборотов за счет улучшенной продувки цилиндров и снижения температуры в подкапотном пространстве.
Подбор и монтаж спортивных распредвалов на Приору
Подбор спортивных распредвалов начинается с анализа целевого использования двигателя: важен компромисс между мощностью на низких, средних или высоких оборотах. Для Приоры 16V (126 л.с.) популярны валы STI 1.2 (умеренная форсировка до ~135 л.с.) или STI 0.7/0.9 для акцента на верха (до 147 л.с. при комплексном тюнинге). Критически изучайте спецификации фаз газораспределения и подъёма клапанов (оптимально 10,7-11,5 мм для уличной эксплуатации).
Проверьте совместимость с гидрокомпенсаторами и пружинами клапанов. Несоответствие приведёт к ускоренному износу или задирам. Требуется адаптация ЭБУ (через прошивку или чип-тюнинг), иначе возникнут ошибки по пропускам зажигания и детонации. Обязательна замена цепи ГРМ и успокоителей на усиленные (например, INA) при установке агрессивных валов.
Этапы монтажа спортивных распредвалов
- Подготовка: снять клапанную крышку, кронштейн генератора, демонтировать ремень ГРМ и шкивы.
- Фиксация меток: выставить ВМТ 1 цилиндра, зафиксировать шкивы спецключом.
- Замена валов:
- Открутить корпус подшипников распредвалов (16 болтов).
- Аккуратно извлечь штатные валы, избегая проворачивания.
- Установить спортивные валы с нанесением приработочной смазки.
- Регулировка:
Зазор гидрокомпенсаторов (при необходимости) 0.10-0.25 мм Усилие затяжки болтов корпуса по диагонали 22 Н·м - Обратная сборка: установить новые сальники и цепь ГРМ по заводским меткам.
После запуска прогрейте двигатель до 90°C и проверьте отсутствие посторонних шумов. Требуется калибровка фаз УОЗ и топливных карт на стенде. Для валов с подъёмом >10,8 мм часто необходима замена пружин на усиленные (например, SuperTech), иначе возможен зависание клапанов на высоких оборотах.
Замена шатунно-поршневой группы на облегчённую
Облегченная ШПГ – ключевое решение для поднятия мощности атмосферного двигателя Приоры. Устанавливая поршни, шатуны и пальцы из высокопрочных сплавов с меньшей массой, кардинально снижают инерционные нагрузки внутри мотора. Это требует полной разборки двигателя, точных замеров зазоров и квалифицированной сборки с применением динамометрического ключа.
Основная цель – минимизировать вес возвратно-поступательных деталей. Используются кованые алюминиевые поршни (на 15-25% легче серийных), титановые поршневые пальцы и шатуны из легированных сталей. Обязательна обработка трущихся поверхностей молибденовым покрытием для предотвращения задиров.
Критические аспекты замены
- Подбор комплектующих: Тип поршней зависит от степени форсировки. Для уличных версий достаточно комплектов с пониженной компрессией (в пределах 10.5:1), гоночные версии требуют индивидуального расчета геометрии.
- Балансировка: Обязательна динамическая балансировка коленвала совместно с новыми шатунами и поршнями. Допустимый дисбаланс – не более 2 г·см.
- Зазоры: Тепловой зазор поршней в цилиндре – 0.035-0.055 мм (зависит от материала гильз). Зазор пальца в бобышке поршня – 0.005-0.015 мм.
| Компонент | Материал | Снижение массы (%) |
| Поршень | Кованый алюминий | 18-22 |
| Шатун | Хромомолибденовая сталь | 20-30 |
| Палец | Титан/хром-никелевый сплав | 40-50 |
Важно: Установка требует замены масляного насоса на производительный аналог (например, от "Самары-2") и системы охлаждения с улучшенной эффективностью. Без этого мотор рискует перегреться из-за возросших нагрузок.
Расточка блока цилиндров под увеличенный объём
Расточка блока цилиндров – механическое увеличение диаметра цилиндров для установки поршней большего размера, что напрямую ведёт к повышению рабочего объёма двигателя Приоры. Эта операция выполняется на специализированных расточных станках и требует высокой точности обработки, так как отклонения в геометрии могут вызвать нарушение работы поршневой группы и масложора.
Процедура начинается с дефектовки блока цилиндров: проверяется состояние постелей коленвала, плоскостей, отсутствие трещин и деформаций. Только после подтверждения пригодности блока определяется оптимальный диаметр расточки, учитывающий желаемый прирост объёма, толщину стенок цилиндров для сохранения прочности конструкции и доступность ремонтных поршней требуемого размера.
Ключевые аспекты технологии
- Выбор размера расточки: Для двигателей ВАЗ-21126 Приоры обычно используют поршни диаметром 82.4 мм или 82.8 мм вместо стандартных 82.0 мм. Каждое увеличение на 0.4 мм даёт прирост объёма ~40 см³ на цилиндр.
- Хонингование после расточки: Обязательная финальная обработка специальным хоном для создания микрорельефа на стенках цилиндров. Это обеспечивает правильную приработку поршневых колец и оптимальное удержание масляной плёнки.
- Подбор компонентов: Используются ремонтные поршни (например, ТРК "Супер") с увеличенным диаметром и соответствующие им поршневые кольца. При серьёзном увеличении объёма меняются шатуны на усиленные версии.
Критические ограничения: Максимальный диаметр расточки для блоков Приоры – 83 мм из-за риска вскрытия каналов системы охлаждения ("водяной рубашки") или критического истончения стенок. После обработки обязательна ультразвуковая проверка толщины стенок цилиндров.
Установка кованых поршней трансформерного типа
Кованые поршни трансформерного типа обеспечивают повышенную прочность при силовом тюнинге двигателя Приоры. Их главная особенность – регулируемая высота юбки и канавки компрессионных колец, что позволяет гибко настраивать параметры двигателя. Это критически важно при увеличении степени сжатия или установке турбонаддува.
Использование кованого алюминиевого сплава (6082 или 4032) снижает риск задиров и повышает детонационную стойкость. Трансформерная конструкция поддерживает изменение камеры сгорания и положение поршневого пальца, что необходимо при глубокой модернизации мотора.
- Подбор комплектующих
Определение требуемой геометрии поршня под планируемую степень сжатия. Подбор кованых поршней с подходящими характеристиками (Д16, ЭВ и др.) - Доработка блока цилиндров
Обязательная расточка и хонингование блок-под новые поршни. Контроль тепловых зазоров 0.03–0.05 мм для исключения заклинивания - Установка колец и пальцев
Правильное позиционирование компрессионных и маслосъемных колец. Юстировка поршневых пальцев с измерением натяга в гильзах - Сборка двигателя
Монтаж с использованием концентричной центровки. Последовательная затяжка шатунных болтов динамометрическим ключом (50–55 Н∙м)
- Требуемый стадийный обкаточный режим – до 2 000 км без нагрузки свыше 4 000 об/мин
- Обязательный микрометрический контроль после каждых 5 000 км для диагностики усадки
- Специфическое масло – синтетика с повышенным содержанием цинка (10W-60)
| Параметр | Заводской поршень | Трансформер кованый |
|---|---|---|
| Масса (гр) | 320–340 | 280–300 |
| Макс. давление (атм) | 22 | 35 |
| Рабочая t° (°C) | 380–400 | 550–600 |
Монтаж кованых шатунов повышенной прочности
Установка кованых шатунов устраняет риск деформации и разрушения при экстремальных нагрузках и форсировании мотора благодаря плотной зернистой структуре металла. Эти компоненты критически важны при увеличении степени сжатия, установке турбокомпрессора или закиси азота, где стандартные литые детали не выдерживают ударных нагрузок.
Перед монтажом выполните ряд обязательных подготовительных операций: демонтируйте двигатель, проведите дефектовку коленчатого вала и проверьте геометрию постелей, а новые шатуны и поршневые пальцы взвесьте с группировкой по массе (допустимое отклонение – не более ±2 грамма на комплект). Параллельно подготовьте крепёж – болты шатунов требуют одноразового применения.
Технология установки и особенности
Основные этапы установки и ключевые нюансы:
- Сопрягайте шатун с поршнем строго по заводским меткам на деталях – неправильная ориентация вызовет задиры цилиндров
- Обеспечьте точный зазор во втулке верхней головки (0.015-0.025 мм) – измеряется нутромером после запрессовки пальца
- Контролируйте боковой зазор в нижней головке на коленвале при собранном узле (оптимально 0.1-0.25 мм)
Особое внимание уделите моменту затяжки новых шатунных болтов – используйте динамометрический ключ и угловой индикатор:
| Производитель | Предварительная затяжка (Нм) | Финишный доворот (°) |
| ARP (стандарт) | 35 | 75-80 |
| Federal Mogul | 30 | 90±5 |
Добавление графитовой смазки ARP Ultra Torque на резьбу обязательно. После сборки прокачайте масляную систему стартером с выкрученными свечами для предотвращения масляного голодания при первом запуске.
Важно: Обкатка двигателя после установки кованых шатунов включает 500 км без нагрузки ниже 3000 об/мин и 1000 км плавных разгонов. Использование некачественного моторного масла категорически недопустимо – применяйте полусинтетику SAE 5W-40 и выше.
Полировка впускных и выпускных каналов ГБЦ Приоры
Полировка впускных и выпускных каналов головки блока цилиндров (ГБЦ) направлена на улучшение газодинамических характеристик двигателя. Работа заключается в механическом удалении литейного рельефа, наплывов металла и неровностей на внутренних поверхностях каналов специальным инструментом. Цель – создание максимально гладкой поверхности для снижения сопротивления движению воздушно-топливной смеси (во впуске) и отработавших газов (в выпуске), что способствует более эффективному наполнению цилиндров и очистке от выхлопных газов.
Технологически процесс требует высокой точности: чрезмерное снятие материала или изменение геометрии каналов недопустимо. Особенно критична форма и сечение впускного канала – его сужение или искривление может вызвать турбулизацию потока вместо ламинарного течения. Для равномерной обработки изгибов и узких зон применяют дрель или бормашину с гибким валом, используя абразивные камни разной зернистости (от грубой для черновой обработки до мелкой для финиша) и войлочные полировочные насадки с пастой.
Ключевые этапы и требования:
- Демонтаж и очистка ГБЦ: Перед работами головка снимается с двигателя и тщательно очищается от нагара и загрязнений. Обязательно удаление клапанов и гидрокомпенсаторов.
- Визуальный контроль и разметка: Каналы осматриваются для выявления дефектов. Размечаются участки с грубым литьем, требующие основной коррекции.
- Поэтапная обработка:
- Грубая обработка твёрдосплавными фрезами или крупнозернистыми камнями для удаления явных неровностей.
- Тонкое шлифование мелкозернистыми абразивами для сглаживания поверхности.
- Финишная полировка войлочным кругом с алмазной пастой до зеркального блеска (особенно на выпускных каналах для снижения нагарообразования).
- Проверка геометрии и балансировка: После полировки каналы всех цилиндров должны иметь идентичную форму и сечение для равномерного распределения смеси. Контроль осуществляется калиброванными шариками или 3D-сканированием.
- Обязательная мойка: ГБЦ промывается в ультразвуковой ванне и продувается сжатым воздухом для удаления абразивной пыли. Попадание даже микрочастиц в двигатель недопустимо.
Важно: Полировка впускных каналов сохраняет шероховатость ~1.5-3 Ra микрон для поддержания топливной плёнки в бензиновых двигателях. Переполировка исключает удержание бензина на стенках, нарушая смесеобразование. Выпускные каналы полируются до зеркала (0.1-0.5 Ra) для минимизации отложений. Результат – прирост мощности 3-7% за счёт улучшения объёмного КПД на высоких оборотах при правильном сочетании с другими доработками (дроссель, распредвал, выпуск). Непрофессиональное выполнение грозит потерей низкооборотного момента и нарушением герметичности клапанов.
Увеличение пропускной способности клапанов
Оптимизация газообмена через увеличение пропускной способности клапанов – фундаментальный этап форсировки двигателя Приоры. Основная задача – уменьшить сопротивление потоку топливовоздушной смеси и отработанных газов на тактах впуска и выпуска. Глубинная доработка требует комплексного подхода, сочетающего механическую обработку компонентов ГБЦ и установку специализированных деталей для максимальной эффективности.
Ключевой метод – шлифовка седел клапанов и каналов ГБЦ (расточка "колодцев"). Чистовая обработка каналов выполняется шарошками и финишным притиром до зеркального состояния, что снижает турбулентность потока. При этом критически важно сохранить геометрическую целостность зон вокруг седел и направляющих втулок – нарушения приведут к разгерметизации камеры сгорания. Для контроля процесса используют шаблоны и измерители расхода воздуха на стенде (флоу-бенч).
Основные направления доработки:
- Установка облегчённых клапанов с увеличенным диаметром тарелки: титановые сплавы уменьшают инерцию, позволяя повысить обороты без риска "зависания".
- Профилирование фасок клапанов: переход с классических 45° на трехугловую заточку (30°/45°/60°) для улучшения прилегания и ламинарного течения смеси.
- Тюнинговые распредвалы с измененной геометрией кулачков: увеличенная высота подъема и продолжительность открытия клапанов требуют сопутствующей регулировки фаз ГРМ.
Риски неквалифицированной доработки: При нарушении технологии возможны перегрев клапанов (из-за уменьшения площади контакта с седлом), потеря компрессии, задиры направляющих втулок при критических оборотах. Калькуляция площади проходного сечения должна учитывать баланс соотношения диаметров впуска/выпуска – например, для Приоры типично 82% (впуск ~31мм, выпуск ~26,5мм).
| Этап доработки | Эффект | Рекомендация |
|---|---|---|
| Шлифовка каналов ГБЦ | +8-12% пропускной способности | Сохранять угол входа потока |
| Установка клапанов +1мм | +6-9% объёма смеси | Обязательна замена пружин |
| Облегчение клапанов | Снижение инерции | Контроль зазоров по лагам |
Шлифовка седел клапанов и притирка
Шлифовка седел выполняется после капитального ремонта ГБЦ или замены клапанов для восстановления геометрии сопрягаемых поверхностей. Операция производится на специальном станке резцами или фрезами, формирующими три фаски: верхнюю, нижнюю и контрольную (уплотнительную) под точным углом 45°. Ширина рабочей посадочной поверхности должна составлять 1.2-1.6 мм – слишком узкая полоса не обеспечит теплопередачу, а широкая приведет к снижению компрессии.
Притирка клапана к седлу необходима для устранения микронеровностей после шлифовки. На поверхность седла тонким слоем наносится абразивная паста с зернистостью 3-10 мкм. Клапан вставляется в направляющую втулку, плотно прижимается к седлу и проворачивается вручную (специальной присоской или дрелью на малых оборотах) возвратно-поступательными движениями до образования матовой полосы равномерной ширины по всей окружности. После механической притирки поверхности тщательно промываются керосином.
Ключевые этапы процесса
- Контроль ширины прилегания
Проверка выполняется "на сухую": после легкого прижима клапана к седлу на поверхности должны виднеться равномерный отпечаток с характерной шириной. - Проверка герметичности
Перевернутая ГБЦ заполняется керосином – отсутствие протечек в течение 3-5 минут подтверждает качество приработки. - Особенности тюнинга
- 3-х угловая обработка седел снижает сопротивление потоку газов
- Узкая уплотнительная фаска (оптимально 1.3 мм) улучшает продувку
- Минимизация зазора направляющая-клапан уменьшает прорыв масла
Важно: неправильная геометрия седел или деформация клапанов вызывает прогар тарелки и падение мощности!
Установка острой шайбы под звезду распредвала
Процедура проводится непосредственно под кулачковой шестерней распредвала и требует предварительного демонтажа ремня ГРМ и шкива. Острая шайба (известная как "мощностная шайба") монтируется между опорным фланцем распредвала и крепежной гайкой звездочки, создавая механическое преднатяжение пружин клапанов для измененной фазировки газораспределения.
Критически важно использовать специализированные тонкостенные торцевые ключи для затяжки центральной гайки звездочки с моментом 79 Н·м при повторяющемся контроле угла проворота коленвала на 60° между цилиндрами для точной синхронизации меток распредвала. Несоблюдение углов затяжки приведет к смещению фаз относительно опорных точек на крышке ГБЦ.
Последствия и рекомендации
- Увеличение перекрытия клапанов за счет смещения момента открытия впускного клапана на 3-7° раньше относительно ВМТ
- Обязательная калибровка ДПКВ после установки для предотвращения детонации под нагрузкой
- Проверка компрессии во всех цилиндрах перед запуском двигателя
| Целевой эффект | Риски неправильного монтажа |
| Прирост момента на низах (до 2500 об/мин) | Прогар клапанов при контакте с поршнями |
| Улучшение отклика дросселя | Вибрации коленвала из-за дисбаланса |
Для динамичного верха свыше 6000 об/мин установку острой шайбы комбинируют с переходом на спортивный распредвал с увеличенным подъемом клапанов и обработкой седл клапанов под 45°.
Тюнинг регулировки фаз газораспределения Приоры
Корректировка фаз газораспределения (ФГР) – это точечное вмешательство в работу ГРМ, позволяющее оптимизировать момент открытия/закрытия клапанов под конкретные режимы работы мотора. На Приоре возможна установка регулируемых шкивов распредвала вместо штатных зубчатых колес, что дает механическую возможность сдвигать фазы в диапазоне до 10-15 градусов относительно коленвала.
Настройка осуществляется путем проворачивания шкивов распредвалов относительно их посадочных шлицов и фиксации в новом положении болтами. Это требует свапа стандартной системы фиксации и установки специализированных разрезных шкивов с градуированной шкалой для точного позиционирования.
Ключевые аспекты настройки
Основные задачи регулировки:
- Оптимизация наполнения цилиндров на высоких оборотах (сдвиг впускных фаз)
- Снижение "перекрытия" клапанов для улучшения холостого хода
- Корректировка момента выпуска для снижения температуры выхлопных газов
Точные параметры сдвига определяются экспериментально на стенде или при помощи диностенда:
| Режим работы | Рекомендуемый сдвиг |
|---|---|
| Максимальный крутящий момент | Опережение впуска на 3-5° |
| Пиковая мощность | Опережение впуска на 7-10° |
| Улучшение НХ | Запаздывание выпуска на 2-3° |
- Обязательная установка спортивного распредвала перед регулировкой фаз
- Требуется калибровка УОЗ и топливных карт после изменения ФГР
- Механическая регулировка осуществляется ТОЛЬКО при снятом ремне ГРМ
Крайне важно контролировать компрессию и отсутствие касания клапанов с поршнями после вмешательства. Без корректной чип-тюнинга ЭБУ потенциал регулировки фаз останется нераскрытым.
Замена гидрокомпенсаторов на регулируемые толкатели
Замена гидрокомпенсаторов на механические регулируемые толкатели – радикальный метод устранения стука в двигателе Приоры при значительном износе или неисправностях стандартной системы. Этот подход полностью исключает проблему "залипания" гидрокомпенсаторов из-за некачественного масла или загрязнений, но требует регулярной ручной регулировки тепловых зазоров клапанов.
Для проведения работ потребуются комплект толкателей (16 шт. для 16-клапанного двигателя), новые прокладки клапанной крышки и коллекторов, щупы для регулировки, а также набор инструментов. Обязательно замените масло и масляный фильтр перед установкой, чтобы предотвратить попадание металлической стружки в систему смазки после механической обработки.
Этапы выполнения работ
- Снимите клапанную крышку, впускной и выпускной коллекторы для доступа к ГРМ
- Демонтируйте старые гидрокомпенсаторы, аккуратно извлекая их из посадочных гнезд
- Установите регулируемые толкатели, убедившись в их свободном перемещении
- Выставьте тепловые зазоры щупом согласно спецификации (0.15-0.25 мм для впускных, 0.30-0.40 мм для выпускных клапанов на холодном двигателе)
- Соберите двигатель в обратной последовательности с заменой всех уплотнителей
После запуска двигателя дайте ему поработать 10-15 минут на холостом ходу для притирки элементов. Первую проверку зазоров рекомендуется выполнить через 1000 км пробега. Главный недостаток решения – необходимость регулировки каждые 15-30 тыс. км, однако производительность двигателя восстанавливается до заводских параметров.
| Параметр | Гидрокомпенсаторы | Толкатели |
|---|---|---|
| Тип обслуживания | Автоматический | Ручная регулировка |
| Ресурс до вмешательства | До деградации масла | 15-30 тыс. км |
| Устойчивость к плохому маслу | Низкая | Абсолютная |
Важно: установка толкателей оправдана только при неоднократных неудачных попытках восстановить работу гидрокомпенсаторов промывкой или заменой. Для корректной работы системы обязательна идеально точная регулировка зазоров – ошибки приводят к снижению мощности или прогару клапанов.
Всесварной шлицевый вал вместо шпонки
Основной проблемой стандартной передачи крутящего момента через шпонку на распределительных валах (распредвалах) Приоры при серьезном форсировании двигателя является ее недостаточная надежность под высокими нагрузками. По мере роста мощности и крутящего момента шпонка подвергается смятию и срезу, деформируются пазы в шестернях или шкивах, что ведет к проскальзыванию (провороту) элемента на валу и последующему сбою фаз газораспределения.
Выходом радикального уровня является замена шпоночного соединения на неразъемное соединение шлицевого вала и шестерни/шкива ("всесварной шлицевый вал"). На вал и внутреннюю поверхность устанавливаемой детали нарезаются точно сопрягаемые шлицевые профили.
Ключевые преимущества такого решения:
- Кардинальное повышение надежности: Нагрузка распределяется по большей площади всех шлицов, а не сосредоточена на узкой зоне шпонки.
- Высокая стойкость к крутящему моменту: Позволяет передавать огромные нагрузки без риска проскальзывания.
- Прецизионная центровка: Шлицевые соединения обеспечивают идеальную соосность детали и вала, чего трудно достичь со шпонкой.
- Отсутствие люфта: Потеря плотности посадки из-за износа исключена при правильном изготовлении.
Процесс установки требует высокой точности: старую шестерню/шкив срезают, торец вала тщательно фрезеруют под шлицы, аналогичную обработку проводят для устанавливаемой детали. После точной примерки и подгонки деталь приваривается к валу сверхпрочным сварочным швом в строго фиксированном положении. Обязательна последующая проверка на отсутствие деформации, вибрации и финальная балансировка вала в сборе.
Замена шпонки на всесварной шлицевой вал – обязательный этап глубокого тюнинга двигателей Приоры, особенно при работе в экстремальных условиях гонок или с высочайшей степенью форсирования. Это гарантирует сохранность фаз газораспределения и целостность узла при самых высоких нагрузках.
Монтаж облегчённого маховика
Для установки потребуется демонтировать коробку передач и сцепление, обеспечив доступ к штатному маховику. Крепёжные болты откручиваются крест-накрест, предотвращая деформацию, после чего старый узел аккуратно снимается с коленчатого вала.
Перед монтажом облегчённой версии очистите посадочную поверхность коленвала от загрязнений и следов коррозии. Посадочный диаметр и размеры крепёжных отверстий новой детали должны строго соответствовать оригиналу – перекосы при установке недопустимы.
Ключевые этапы сборки
- Нанесите на шейку коленвала тонкий слой графитовой смазки
- Установите маховик вручную, совмещая монтажные метки
- Зафиксируйте новым комплектом болтов (усилие затяжки 65–75 Нм для 16-клапанного двигателя)
- Соберите корзину сцепления, синхронизируя её с выжимным подшипником
Рекомендации: Обязательно замените сальник коленвала во время работ – повторный доступ потребует полного демонтажа. После запуска двигателя дайте поработать на ХХ 10 минут для притирки поверхностей.
| Параметр | Штатный маховик | Облегчённый маховик |
| Масса (кг) | 7.8–8.2 | 4.5–5.3 |
| Состав | Чугун | Стальной сплав (ОСВ-конструкция) |
Важно: Избегайте версий массой менее 4 кг без балансировки – дисбаланс вызывает вибрации на высоких оборотах.
Переход на керамическое сцепление усиленного типа
Замена штатного сцепления на керамическое усиленного типа решает проблему проскальзывания при резких стартах и высоких нагрузках, особенно актуальную для тюнингованных двигателей с увеличенным крутящим моментом. Керамические накладки выдерживают температуры до 600°C без потери фрикционных свойств (против 350–400°C у стандартного оргалита), устойчивы к перегревам и обеспечивают более четкое срабатывание.
Комплект требует обязательной установки усиленной корзины сцепления и модернизированного выжимного подшипника – штатные компоненты не рассчитаны на возросшие нагрузки. Полная замена узла включает:
- Диск с керамокомпозитными накладками – минимизирует деформацию при перегреве, передает до 40–50% больше момента.
- Усиленная корзина с жесткими лепестками – предотвращает "залипание" при агрессивной езде.
- Моторизированный выжимной подшипник – снижает риск деформации вилки сцепления.
Основные этапы установки:
- Демонтаж коробки передач для доступа к сцеплению.
- Замена корзины и ведомого диска по меткам центровки.
- Регулировка хода педали сцепления (выигрыш в четкости срабатывания оплачивается увеличенным усилием на 15–20%).
- Обкатка 400–500 км в щадящем режиме без резких ускорений.
| Параметр | Штатное сцепление | Керамическое усиленное |
|---|---|---|
| Макс. передаваемый момент | 130–140 Н·м | 180–220 Н·м |
| Срок службы при форсированном ДВС | до 30 тыс. км | 50–70 тыс. км |
| Устойчивость к буксованию | Низкая | Высокая |
Важно: Применение керамики оправдано при мощности двигателя от 130 л.с. или крутящем моменте свыше 160 Н·м – в остальных случаях ресурс трансмиссии сокращается из-за ударных нагрузок.
Чип-тюнинг стандартного контроллера Январь 7.2
Для чип-тюнинга контроллера Январь 7.2 на Приоре требуется специальное оборудование: K-Line адаптер (например, Kess v2, Openbox) и ПО для редактирования прошивки (ChipTuningPro, JanuaryConfigurator). Перед началом процедуры необходимо выполнить резервное копирование штатной прошивки через диагностический разъем OBD-II. Это критически важно для восстановления системы в случае ошибок.
Основное внимание уделяется калибровкам в прошивке контроллера. Корректируются таблицы топливоподачи и угла опережения зажигания для улучшения отклика дросселя и прироста мощности. Оптимизируются параметры впрыска на переходных режимах, а также корректируется загрузка ДМРВ для более точного измерения воздушного потока. Отключаются системные ограничители (например, «отсечка» по оборотам) и адаптируются настройки под тюнинговые компоненты двигателя.
Ключевые этапы перепрошивки:
- Считывание оригинальной прошивки с ЭБУ через адаптер
- Анализ и правка калибровок в ПО-редакторе:
- Коррекция топливных карт (Fuel Map)
- Оптимизация угла опережения зажигания (Ignition Advance)
- Калибровка регулятора холостого хода
- Отключение диагностических ошибок (при установке спортивного катализатора)
- Проверка изменений на виртуальном симуляторе
- Запись модифицированной прошивки в ЭБУ
После прошивки обязательна проверка работы двигателя на стенде и адаптация параметров через диагностический сканер. Результат: прирост мощности до 10-15% и улучшение динамики разгона. Риски включают детонацию при некорректных настройках и выход ЭБУ из строя при прерывании процесса записи.
Установка программируемого контроллера MegaSquirt
Замена заводского ЭБУ на программируемый контроллер MegaSquirt позволяет гибко управлять параметрами двигателя, включая топливоподачу, угол опережения зажигания и работу форсунок. Для установки на Приору потребуется базовый комплект MegaSquirt версии MS2 или MS3, адаптированный под работу с 16-клапанным мотором ВАЗ, а также комплект проводов для подключения к штатной электропроводке. Внимание: данная процедура приведет к потере заводской гарантии и требует специфических знаний.
На первом этапе необходимо демонтировать родной ЭБУ из-под панели приборов, после чего подключить жгут MegaSquirt согласно цветовой маркировке проводов. Критически важно правильно синхронизировать контроллер с датчиками двигателя – особенно с ДПКВ (датчик положения коленвала). Для корректной адаптации рекомендуется использовать осциллограф при первичной настройке синхронизации фаз.
- Физическая установка компонентов
- Закрепите основной блок контроллера в подкапотном пространстве, используя термостойкие кронштейны для защиты от вибрации
- Подключите разъемы к ДМРВ (при его сохранении), датчику детонации, регулятору холостого хода и катушкам зажигания
- Калибровка и прошивка
- Загрузите базовую прошивку для ВАЗ-2170 через ПК с помощью кабеля USB/Serial
- С помощью ПО TunerStudio настройте таблицы топливных карт (VE Table) и угла опережения (Ignition Table)
- Тестирование и отладка
- Проверьте работу на холостом ходу, отслеживая параметры через логгер
- Выполните калибровку по широкополосному датчику кислорода для точной корректировки топливной смеси
- Проведите ходовые испытания с фиксацией данных, скорректируйте детонационные зоны
Типичные проблемы после установки
| Ошибка | Возможная причина | Решение |
|---|---|---|
| Сбои при холодном запуске | Некорректные значения коррекции по температуре ОЖ | Калибровка температурной компенсации в меню Warmup Wizard |
| Провалы при резком нажатии педали газа | Ошибки в настройках ускорения | Корректировка параметров TPSdot/MAPdot в Acceleration Enrichment |
| Нестабильный холостой ход | Неправильные PID-коэффициенты регулятора ХХ | Тест ступенчатого изменения нагрузки и настройка PID через IAC Control |
Прошивка калибровок под 92-й/95-й бензин
Основная задача корректировки ПО – адаптировать алгоритмы работы ЭБУ под октановое число топлива: для 92-го бензина требуется уменьшение угла опережения зажигания (УОЗ) и обеднение смеси, а для 95-го – повышение УОЗ для более полного сгорания. Это предотвращает детонацию на «слабом» топливе и раскрывает потенциал двигателя на «сильном», влияя на отзывчивость и экономичность.
Перепрошивка проводится через диагностический разъем OBD-II с использованием стационарного оборудования (K-line адаптеры) либо мобильных решений (Bluetooth-сканеры). Крайне критично использовать профильные редакторы калибровок типа OpenDiag, ChipTuningPRO или VATSAR, где структурно изменяются отдельные карты для впуска, зажигания и топливоподачи.
Ключевые параметры для корректировки
- Карта угла опережения зажигания:
- Для 92-го: снижение УОЗ на 2–5° в зонах нагрузки
- Для 95-го: увеличение УОЗ до 3–6° для улучшения КПД
- Топливные коррекции:
- Настройка AFR (соотношение воздух–топливо) в диапазоне 13.5:1–14.7:1
- Коррекция коэффициента пересчета длительности впрыска на низких оборотах
- Система детонационного контроля:
- Адаптация чувствительности датчика детонации под измененный УОЗ
- Настройка пороговых значений для срабатывания защиты
Риски некорректной прошивки: При ошибках в картах зажигания возникает хроническая детонация, повреждающая поршни и кольца. Слишком бедная смесь ведет к перегреву клапанов и прогару выпускного тракта. Обязательна проверка на стенде для графиков детонации и AFR до/после изменений.
| Топливо | Оптимальные изменения AFR | Рекомендуемый УОЗ |
|---|---|---|
| АИ-92 | ≈14.0–14.3:1 | -1.5°…-4° от базового |
| АИ-95 | ≈13.5–14.0:1 | +2°…+5° от базового |
При смене типа топлива требуется прошивать новые калибровки! Гибридное использование (92-й при прошивке под 95-й) гарантированно вызывает детонацию из-за раннего воспламенения.
Настройка впрыска под холодный пуск
Корректировка впрыска при холодном запуске оптимизирует подачу топлива в момент пуска непрогретого двигателя Приоры. Основная задача – обеспечить устойчивую работу ДВС при низких температурах за счет точного расчета времени и объема впрыска на основе показаний датчиков. Практическая цель – устранить "зависание" оборотов и провалы после запуска.
Для калибровки используется диагностическое оборудование (типа OpenDiag или АДАМС-ПА) с доступом к параметрам ЭБУ Январь 7.2/M74. Основные изменяемые параметры заложены в блоке *Топливоподача при запуске*: регулятор продолжительности впрыска для разных температурных диапазонов, компенсация износа форсунок и корректировка по напряжению АКБ.
Ключевые этапы калибровки:
- Мониторинг базовых параметров: Фиксация оборотов холостого хода, времени открытия форсунок и температуры ОЖ при пробных холодных пусках.
- Коррекция коэффициентов в таблице "Поправка по температуре":
- Увеличение значений на 5-10% при -20°C для компенсации плохого испарения топлива
- Поэтапное снижение коэффициентов в диапазоне от -10°C до +10°C
- Настройка "Фактора обогащения при запуске": Установка пикового значения (+15-20%) в первые 3-5 секунд, с последующим плавным спадом за 30 секунд.
- Фиксация изменений: Тест-запуски при контролируемых температурах с коррекцией параметров по данным лога:
Температура ОЖ Исходный впрыск (мс) Скорректированный впрыск (мс) -15°C 12.5 14.0 (+12%) 0°C 8.2 8.7 (+6%)
Калибровка топливных карт для Е-Газа
Калибровка топливных карт в системе Е-Gas (электронная педаль газа) требует точной настройки таблиц объёма впрыска топлива в зависимости от положения дроссельной заслонки, оборотов двигателя и давления во впускном коллекторе. Основная задача – оптимизировать соотношение воздух-топливо (λ=1 при нормальных режимах) на всех рабочих точках, учитывая изменения в железе двигателя (например, установку спортивного ресивера или распредвалов).
Процесс выполняется диагностическим оборудованием (например, OpenVCI с ПО KWP-D) и специализированным софтом (CHIPtuning PRO, DSM). Сначала фиксируются показания штатной топливной карты (fuel map), затем в режиме реального времени вносятся коррективы в ячейки таблицы при разных нагрузках (от холостого хода до максимальных оборотов), используя данные широкополосного лямбда-зонда.
Ключевые этапы калибровки
- Подготовка ПО: Загрузка оригинальной прошивки ECU и создание рабочей копии для редактирования.
- Сбор данных: Запись логов работы двигателя (обороты, положение ДЗ, давление воздуха, текущее AFR) в различных режимах с помощью диагностического сканера.
- Анализ отклонений: Выявление зон, где фактическое AFR отличается от целевого (например, обеднение при резком открытии дросселя).
- Корректировка карт: Пошаговое изменение значений впрыска (в %) для проблемных ячеек топливной карты по формуле: Новое_значение = Старое_значение × (Целевое_AFR / Фактическое_AFR).
| Параметр | Оптимальный диапазон |
|---|---|
| На холостом ходу | AFR 14.0–14.7 |
| Под нагрузкой (WOT) | AFR 12.5–13.2 |
| Переходные режимы | Коррекция до +15–20% топлива |
После каждой правки необходимо проверять работу двигателя в динамике (разгон, торможение), контролировать детонацию и температуру. Финализация включает проверку на стенде или тест-драйв с логгированием для точной корректировки переходных характеристик и анализа долговременных топливных коррекций (Lambda Correction).
Коррекция характеристик VTEC-алгоритмов
Для двигателя Приоры оснащённого системой изменения фаз газораспределения (аналогичной по назначению VTEC), тонкая настройка алгоритмов реализуется исключительно через перепрошивку ЭБУ. Применяют специализированное ПО (например, OpenVFD или коммерческие калибровщики) для модификации управляющих карт и логики переключения режимов фазовращателя.Ключевая задача – адаптировать пороги активации и алгоритмы работы системы под конкретные модификации двигателя: изменение степени сжатия, доработанный впуск/выпуск или спортивный распредвал. Коррекция проводится на основании анализа фактических телеметрических данных (давление в цилиндрах, температура масла, нагрузка) после стендовых замеров.
Параметры для оптимизации
- Смещение RPM-границ перехода между экономичным и мощностным режимом (оригинал ≈ 3600 об/мин)
- Коррекция угла опережения фазовращателя для конкретных зон нагрузки и температуры
- Адаптация таймингов срабатывания электромагнитного клапана ФАЗ
- Внесение поправок в карты коррекции по давлению масла
Спортивная калибровка включает понижение порога активации (до 2800 об/мин) и агрессивные алгоритмы переключения, но требует обязательной верификации на диностенде для исключения детонации и перегрева. При коррекции сохраняют резерв по давлению масла – работа ФАЗ ниже 1.5 атм приводит к ускоренному износу фазовращателя.
Оптимизация УОЗ для высокооктанового топлива
Высокооктановое топливо (АИ-95,98) обладает повышенной стойкостью к детонации, что позволяет значительно сдвигать УОЗ в раннюю сторону без риска повреждения двигателя. Цель – установить максимально раннее зажигание в рабочих точках, где смесь сгорает дольше. Это увеличивает КПД: пиковое давление газов достигается раньше, полнота сгорания улучшается, а теплоотвод в стенки цилиндра снижается.
Калибровки ЭБУ Приоры рассчитаны на АИ-92, поэтому для высокооктанового топлива требуется корректировка топливных карт под конкретный двигатель. Приоритетные зоны для коррекции – режимы максимального крутящего момента (2500-4500 об/мин) и полной нагрузки. Изменения вносят через ПО для чип-тюнинга (Openbox, ChipTuningPro) с обязательной адаптацией по обратной связи: MAP-сенсору, лямбда-зонду и датчику детонации.
Алгоритм оптимизации УОЗ
- Диагностика текущих значений: снимите штатные карты УОЗ через диагностический разъем OBD-II, определите зоны с детонационными коррекциями.
- Корректировка калибровок: увеличьте УОЗ ступенчато на 2–6° в критич. зонах:
Обороты (об/мин) Шаг увеличения УОЗ 1000–2500 +2–3° 2500–4500 +4–6° 4500–6000 +3–4° - Валидация на детонацию: проведите тест-драйв с записью логов. Отслеживайте параметры:
- фронты детонации (более 5 ед. на ChiptuningPro – риск)
- обучающие коррекции ЭБУ свыше ±3%
- Финальная калибровка: при наличии детонации уменьшите УОЗ на 1° в проблемной зоне; при отсутствии – добавьте 0.5°. Повторите замеры.
Переход на иридиевые свечи NGK
Установка иридиевых свечей NGK обеспечивает стабильное искрообразование благодаря минимальному диаметру центрального электрода (0,4–0,6 мм) и высокой температуре плавления иридия. Это увеличивает эффективность сгорания топливной смеси на высоких оборотах, снижает пропуски зажигания и позволяет поддерживать оптимальную работу мотора после чип-тюнинга.
На Приору рекомендуется модель NGK BKR6EIX с калильным числом «6», адаптированная под штатные параметры двигателя (ВАЗ-21126/21127). Главное преимущество – ресурс до 100 000 км против 20 000–30 000 км у стандартных никелевых свечей, что снижает частоту обслуживания и риск детонации при использовании бензина АИ-92–95.
- Этапы замены:
- Отключить массу АКБ, снять декоративную крышку двигателя;
- Выкрутить штатные свечи спецключом (размер 16 мм);
- Обработать посадочные места в головке блока очистителем;
- Установить NGK без усилия (момент затяжки 31–39 Н·м);
- Эффект после установки:
Прирост мощности до 3–5% (за счет полноты сгорания) Расход топлива снижение на 4–7% Холодный запуск улучшенный даже при -25°C
Важно проверить зазоры свечей перед установкой (для NGK BKR6EIX – 0,8 мм), хотя большинство иридиевых моделей поставляются с предустановленными параметрами. Совместите замену с чисткой дросселя и обновлением ВВ-проводов для максимального эффекта.
Установка трёхэлектродных свечей Bosch
Основу работ составляет подготовка комплекта свечей FR7LDC+ (рекомендуемый код Bosch 0 242 235 673) или аналогичных трёхэлектродных моделей, соответствующих калильному числу и резьбе М14х1,25 для двигателя Приоры. Перед началом убедитесь в отсутствии повреждений изоляторов и электродов новых деталей, а также проверьте зазор между центральным и боковыми электродами – он должен составлять 0,7-0,9 мм.
Процесс монтажа требует снятия высоковольтных проводов с заводских свечей при холодном двигателе. Используйте специализированный свечной ключ с резиновым демпфером для последовательного извлечения каждого элемента из головки блока цилиндров, избегая попадания мусора в колодцы. Аккуратно вкрутите новые свечи Bosch вручную до упора, затем дотяните с моментом затяжки 30-35 Н∙м при помощи динамометрического ключа, исключая перекос резьбы.
- Подключение: установите высоковольтные провода в порядке 1-3-4-2, соблюдая маркировку цилиндров на крышке ГБЦ.
- Ошибки: требователи АБС/Check Engine при неверном подключении проводов, "троение" мотора при недостаточной герметичности свечного колодца.
- Контроль: запустите двигатель, проверьте стабильность холостого хода и отсутствие пропусков зажигания. Через 200-300 км визуально оцените цвет электродов – оптимально светло-коричневое напыление без сажи и нагара.
Примечание: преимущество трёхэлектродных свечей Bosch заключается в продлённом ресурсе до 60 тыс. км за счёт многократного снижения эрозии центрального электрода.
Модернизация катушек зажигания
Замена штатного модуля зажигания Приоры на индивидуальные катушки (катушка на свечу) устраняет главный недостаток системы – зависимость цилиндров от единого источника искры. Это обеспечивает стабильное воспламенение топливной смеси под высокими нагрузками, снижает пропуски зажигания и улучшает отклик дросселя.
Ключевой этап – выбор совместимых катушек от популярных модификаций Lada (например, Калина/Гранта, ВАЗ-21127) или импортные аналоги (Bosch, Delphi). Обязательна калибровка ЭБУ под новую логику работы: без корректировки прошивки возможны ошибки по пропускам воспламенения и падение мощности.
Этапы установки:
- Демонтаж штатного модуля зажигания и старых высоковольтных проводов
- Монтаж крепежных кронштейнов для катушек (обычно требуются переходные пластины)
- Подключение индивидуальных катушек в правильной последовательности цилиндров (1–3–4–2)
- Прокладка новой проводки от ЭБУ к разъемам катушек (важно экранирование от помех)
- Адаптация ПО через диагностическое оборудование (например, Combiloader)
Рекомендации:
- Для двигателей 16V используйте 4-контактные катушки (B115.E4), для 8V – 3-контактные
- Проверьте компрессию перед модернизацией: слабая искра не исправит механические проблемы
- Сочетайте апгрейд с установкой иридиевых свечей NGK или Denso для комплексного эффекта
Замена автомобильной проводки на 0.75 мм²
Использование провода сечением 0.75 мм² для замены штатной автомобильной проводки в контексте тюнинга двигателя требует крайней осторожности и понимания существенных ограничений. В первую очередь, 0.75 мм² – это очень малое сечение для подавляющего большинства силовых цепей двигателя и электрооборудования. Провода такого сечения рассчитаны лишь на очень слабые токи (обычно до 6-8 А максимум в автомобильных условиях с учетом тепла) и предназначены для сигнальных цепей (сенсоры, часть приборки, управляющие сигналы ЭБУ). Применение их вместо штатных проводов с бóльшим сечением в силовых цепях неизбежно приведет к:
1. Перегреву и оплавлению изоляции из-за превышения токовой нагрузки. Катушки зажигания, форсунки, топливный насос, стартер, вентиляторы охлаждения потребляют токи в разы, а то и на порядки больше предельных для 0.75 мм².
2. Значительному падению напряжения на проводах (закон Ома). Это выражается в недополучении потребителями необходимого напряжения: слабая искра → падение мощности двигателя и пропуски зажигания, медленная работа и перегрев топливного насоса, недостаточная скорость вентиляторов.
3. Повышению риска возгорания из-за раскаленных проводов и отгорания контактов.
Таким образом, замена *штатной* силовой проводки на 0.75 мм² категорически не рекомендуется как метод тюнинга. Единственная возможная область применения этого сечения в "плюсовом тюнинге" – точечная замена или модернизация конкретных *низкоточных* сигнальных цепей, например, датчиков давления/температуры или участков вторичных цепей управления при установке дополнительного оборудования, где текущее сечение точно известно и соответствует номиналу. Для любых силовых цепей всегда проверяйте токи потребления оборудования и выбирайте провод с сечением, как минимум соответствующим штатному или бóльшим (обычно не менее 1.5 мм² для умеренных токов, 2.5 мм² и выше для мощных потребителей). Недооценка требований к сечению провода – самый верный путь к выходу из строя нового оборудования, ухудшению характеристик двигателя и созданию пожароопасной ситуации. Обязательно используйте автомобильные провода с термостойкой изоляцией и правильно обжимайте контакты.
Расшифровка ошибок ЭБУ через K-line адаптер
После подключения K-line адаптера к диагностическому разъёму Приоры (расположен под панелью возле руля) требуется запустить специализированное ПО на компьютере (например, OpenDiag, SMS-Diagnostic). Адаптер преобразует сигналы ЭБУ в данные, понятные программе, позволяя считать коды неисправностей, реальные параметры работы двигателя и стереть ошибки после устранения проблем.
Программное обеспечение отображает цифровые коды ошибок (например, P0300 – множественные пропуски зажигания) с их расшифровкой на русском языке. Важно анализировать не только текущие ошибки, но и параметры в реальном времени: положение РХХ, угол опережения зажигания, коррекцию топливоподачи. Это помогает выявить скрытые проблемы, влияющие на производительность.
Ключевые этапы диагностики
- Чтение кодов – выявление постоянных и временных ошибок, сохранённых в памяти ЭБУ.
- Анализ стоп-кадра – просмотр условий (обороты, температура, нагрузка), при которых возникла ошибка.
- Мониторинг параметров – проверка корректности показаний датчиков (ДМРВ, ДПДЗ, лямбда-зонд) в движении.
- Стирание ошибок – очистка журнала ЭБУ после ремонта для проверки эффективности исправлений.
Примечание: Расшифровка ошибок – первый этап при тюнинге для оценки состояния двигателя. Неустранённые неполадки приведут к некорректной работе изменённых прошивок.
Внедрение турбонаддува Garrett GT
Компоновка турбокомплекта на основе турбины Garrett GT для ВАЗ 21126 требует тщательного подбора и интеграции элементов. Основные компоненты включают саму турбину Garrett GT серии (например, GT25 или GT28), кастомный выпускной коллектор (паук), адаптированный под её фланец, интеркулерер с увеличенной охлаждающей поверхностью, новые впускные патрубки и трубопроводы для подачи воздуха от турбины к интеркулеру и от него к дросселю, систему слива масла обратно в поддон с корректным уклоном труб и алюминиевой гофрой для подачи масла под давлением к центральному корпусу турбины. Особое внимание уделяется точной геометрии всех соединений для минимизации потерь давления и предотвращения утечек горячего воздуха.
Успешная установка Garrett GT невозможна без принципиальных доработок силового агрегата Приоры. Необходимо форсировать ДВС для работы под повышенным давлением: уменьшить степень сжатия путем замены поршней на низко компрессионные (например, с выемками для клапанов и скруглением кромок), установить усиленные шатуны (как минимум) и болты шатунных вкладышей, заменить стандартные болты головки блока на усиленные стяжные шпильки. Требуется регулятор давления топлива для повышения производительности системы питания на высоких нагрузках и, как правило, установка более производительных форсунок либо применения топливного насоса повышенной производительности для обеспечения необходимого объема подачи топлива.
Критические работы при установке турбины GT
- Топливно-воздушная калибровка: Полная перенастройка ЭБУ (например, через прошивку от JanSpeed, Паулюс ДМХ, SAM или StandAlone ECU) под наддув, с обязательной калибровкой карт впрыска и зажигания, настройкой оборотов ХХ и датчика давления в коллекторе (MAP-сенсора).
- Надежное охлаждение: Улучшение охлаждения двигателя - установка радиатора большей емкости, возможна замена водяной помпы или термостата, контроль температуры интеркулера и наддувочного воздуха.
- Выхлопная система: Установка прямоточной выпускной системы от фланца турбины большого диаметра (минимум 60-63 мм) для снижения противодавления.
- Система смазки: Переделка масляной системы с интеграцией линии подачи давления к турбине и организации эффективного слива масла обратно в поддон (критически важна точность наклона сливного патрубка). Использование синтетического масла высшего качества и сокращенные интервалы замены.
| Нормальное давление | Безопасный тюнинг | Экстремальный тюнинг |
|---|---|---|
| Сток (~0.5 - 0.8 бар) | ~0.8 - 1.2 бара | выше 1.3 бара |
| Надежный ресурс | Требует подготовки, умеренные затраты | Высокий износ, риск поломок |
Важно помнить: Реализация подобного проекта требует высокой квалификации исполнителя, серьезных финансовых вложений и обязательного последующего тестирования и настройки на диностенде. Тюнинг двигателя подобного уровня кардинально меняет его характеристики и предполагает значительно возросшие нагрузки на все компоненты ДВС и трансмиссии.
Интеграция интеркулера типа air-to-air
Интеркулер типа air-to-air необходим для охлаждения наддувочного воздуха после турбокомпрессора. Без эффективного охлаждения плотность воздушного заряда снижается, что ведёт к потере мощности и риску детонации. Установка данного элемента критична при форсировании двигателя Приоры турбонаддувом.
Правильный монтаж обеспечивает стабильную работу турбины. Охлаждённый воздух содержит больше кислорода, позволяя безопасно увеличить давление наддува и топливоподачу. Это напрямую влияет на прирост крутящего момента и лошадиных сил без перегрева ДВС.
Ключевые этапы установки
Конструктивные изменения: Интеркулер фиксируется перед радиатором через кронштейны. Требуется модификация переднего бампера - вырез отверстий для подачи воздуха. Трубопроводы от турбины к интеркулеру и к впускному коллектору заменяются на усиленные силиконовые патрубки с хомутами.
Особенности подбора:
- Размеры теплообменника должны соответствовать габаритам моторного отсека
- Оптимальная толщина сердцевины: 50-70 мм для баланса охлаждения и демпфирования потока
- Эффективная площадь фронтального сечения: не менее 70% площади бампера в зоне монтажа
Сопутствующие доработки: Установка blow-off клапана для сброса избыточного давления, замена воздушного фильтра на производительный нулевого сопротивления, калибровка ЭБУ под изменённые параметры воздушного потока.
Монтаж blow-off клапана Forge Motorsport
Отсоедините штатный bypass-клапан или заглушку с патрубка, идущего от впускного коллектора к турбине. Очистите место установки от грязи и остатков уплотнителя, используя ветошь или очиститель для деталей двигателя.
Промажьте фланец нового клапана Forge термостойким герметиком (например, Permatex Ultra Grey). Установите клапан в штатное положение, совместив крепежные отверстия с резьбой на коллекторе, после чего затяните болты динамометрическим ключом с моментом 10–12 Н·м для равномерного прижима.
Подключение вакуумных линий
Снимите вакуумный шланг со старого клапана и подсоедините его к верхнему штуцеру Forge (маркировка «TOP»). На нижний штуцер («BOTTOM») установите новый шланг подходящего диаметра, второй конец которого подключите к впускному коллектору.
- Фиксация шлангов: используйте металлические хомуты вместо пластиковых для предотвращения срывов при высоком давлении.
- Проверка технического зазора: убедитесь длина шлангов не мешает движению подвески или вращающимся элементам.
По завершении монтажа запустите двигатель для контроля герметичности соединений и характерного звука сброса давления («пшика»), указывающего на корректную работу клапана. Рекомендуется проверить логи ЭБУ на ошибки, связанные с давлением наддува.
Усиление впускных патрубков хомутами T-bolt
При повышении давления наддува или интенсивной эксплуатации заводские червячные хомуты на впускных магистралях Приоры часто не обеспечивают надежной фиксации соединений, что приводит к подсосу неучтенного воздуха и протечкам. T-bolt хомуты (усиленные хомуты с Т-образным болтом) устанавливаются для равномерного сжатия патрубка по всей окружности, исключая деформацию и дегерметизацию стыков даже при экстремальных нагрузках.
Ключевые этапы замены включают подбор правильного типоразмера хомутов под диаметр патрубков и подготовку посадочных поверхностей. Важно учитывать рабочее давление в системе: для атмосферных двигателей подойдут хомуты класса 15-20 PSI, а для турбированных версий – минимум 35 PSI.
- Демонтаж старых хомутов
Ослабьте червячные хомуты крестовой отверткой, снимите патрубки. Очистите места соединений от грязи и старого герметика металлической щеткой. - Подбор T-bolt хомутов
Замерьте внешний диаметр патрубка штангенциркулем. Пример: вход дросселя 64 мм, магистраль интеркулера 50-52 мм. Выберите хомуты с диапазоном затяжки на 5 мм меньше измеренного диаметра. - Установка и затяжка
Наденьте новые хомуты на патрубки до сопряжения элементов. Равномерно затягивайте болт динамометрическим ключом: 8-10 Нм для силиконовых патрубков, 12-15 Нм для резиновых. Контролируйте отсутствие перекоса.
- Преимущества: нулевой подсос воздуха, стабильность крепления при вибрациях, стойкость к температурным деформациям.
- Риски: перетяжка приводит к разрезу патрубка, недостаточная затяжка – к срыву магистрали на высоком давлении.
| Оригинальный хомут | T-bolt хомут |
|---|---|
| Только радиальное сжатие | Равномерное контурное давление |
| Макс. давление: 1.2 Бар | Макс. давление: 2.5-4 Бар |
После монтажа выполните тест на герметичность: запустите двигатель, обработайте стыки мыльным раствором и проверьте отсутствие пузырей. Для длительного ресурса раз в 2 года подтягивайте болты и заменяйте деформированные уплотнительные кольца.
Внедрение системы NOS Wet Shot с контроллером
Монтаж начинается с выбора подходящего баллона закиси азота (N₂O) и его надежной фиксации в багажнике или салоне, используя хомуты и кронштейны для минимизации вибраций. Трубопровод высокого давления прокладывается вдали от подвижных элементов и нагретых зон двигателя, с обязательной установкой электромагнитного соленоида на подаче N₂O/топлива. Для системы Wet Shot требуется отдельный топливный насос и магистраль, параллельные штатной топливной системе, чтобы избежать обеднения смеси.
Контроллер NOS интегрируется в электрооборку автомобиля: его питание подключают к АКБ через реле, а сигнальные провода – к датчикам оборотов, скорости или педали акселератора для активации впрыска. Настройку дозировки начинают с минимальных значений (обычно +25–50 л.с.), контролируя давление в топливной рампе и состав смеси с помощью широкополосного лямбда-зонда.
Критические нюансы установки и эксплуатации
- Защитные меры: Установка предохранительного клапана на баллоне, противопожарная изоляция трубок в моторном отсеке, обязательное применение обогатителя топлива при длительной активации.
- Настройка контроля: Программирование контроллера на отсечку при достижении безопасных пределов (обороты, давление масла), калибровка длительности впрыска в зависимости от передач.
- Обслуживание: Регулярная замена фильтров соленоида, проверка герметичности соединений тестовым активатором, очистка инжекторов N₂O после каждого использования.
Важно: Эксплуатация требует форсированного двигателя с усиленными шатунно-поршневой группой и клапанными пружинами. Впрыск активируют только на полностью прогретом моторе при оборотах выше 3000 об/мин, избегая работы дольше 15 секунд за цикл.
Установка датчика детонации с широким диапазоном
Замену штатного датчика на широкодиапазонный проводят при форсировании двигателя для более точного контроля детонации. Широкодиапазонный датчик фиксирует вибрации в диапазоне 5-15 кГц с улучшенной чувствительностью, что критично при высоких степенях сжатия или использовании альтернативных видов топлива.
Основные этапы установки включают подбор совместимой модели (например, Bosch Wideband, Delphi), подготовку посадочного места и калибровку. Датчик монтируется в штатное гнездо между 2-м и 3-м цилиндрами блока ДВС с моментом затяжки 19-30 Нм. Требуется адаптация параметров ЭБУ через специализированное ПО.
Ключевые особенности работы:
- Чувствительность: Фиксация микродетонации на ранней стадии
- Адаптивность: Корректная работа с октановым числом топлива 92–102
- Интеграция: Обязательное обновление прошивки ЭБУ для интерпретации расширенных данных
| Параметр | Штатный датчик | Широкодиапазонный |
| Частотный охват | до 10 кГц | до 18 кГц |
| Точность срабатывания | ±3° угла опережения | ±0.8° угла опережения |
| Совместимость с ГБО | Ограниченная | Полная |
Проклейка ГБЦ составом ABRO Steel
Применение герметика ABRO Steel для проклейки головки блока цилиндров (ГБЦ) на Приоре решает проблемы нарушения герметичности прокладки, такие как течи масла или антифриза. Состав на основе металлических частиц и высокотемпературных полимеров выдерживает экстремальные нагрузки (до 342°C) и давление в системе охлаждения.
Технология требует тщательной подготовки поверхности: полной разборки и удаления старой прокладки ГБЦ, обезжиривания примыкающих плоскостей ацетоном или уайт-спиритом, шлифовки микронеровностей. Наносить состав следует равномерно на обе поверхности тонким слоем с помощью кисточки или шпателя, избегая попадания в каналы для масла и охлаждающей жидкости.
Ключевые этапы работы
- Демонтировать ГБЦ, очистить болты крепления от нагара
- Обработать плоскости блока и головки наждачной бумагой P400
- Нанести первый слой ABRO Steel, выдержать 5 минут до схватывания
- Собрать ГБЦ с новой заводской прокладкой в течение 10 минут
- Затягивать болты крест-накрест с моментом 20 Н•м + 90° + 90°
| Время до запуска ДВС | Полное затвердевание | Расход состава |
|---|---|---|
| 24 часа | 72 часа | 15 г на цилиндр |
После сборки двигатель Приоры требует щадящей обкатки в течение 500 км: избегать резких разгонов, поддерживать обороты ниже 3000 об/мин. Контроль герметичности проводится визуальным осмотром стыков и измерением компрессии в цилиндрах. Метод подходит для устранения незначительных деформаций ГБЦ и исключает необходимость фрезеровки.
Замена термостата на 82° версию
Установка термостата с пониженным температурным порогом 82°C вместо штатного 87–90°C обеспечивает раннее открытие большого контура охлаждения. Это снижает склонность двигателя к детонации при агрессивной езде, особенно в жаркую погоду, за счет более стабильного поддержания температурного режима.
Модернизация требует термостата от моделей ВАЗ-2112 или аналогов (например, Gates TH10899 или Luzar LT0190), совместимой охлаждающей жидкости и проверки герметичности системы. Процедуру выполняют на остывшем двигателе во избежание ожогов и разгерметизации.
Последовательность работ
- Слейте охлаждающую жидкость через нижний патрубок радиатора в чистую емкость.
- Ослабьте хомуты и снимите патрубки с корпуса термостата.
- Открутите два болта крепления термостата (ключ на 13).
- Извлеките старый термостат, очистите посадочную поверхность от остатков прокладки.
- Установите новую прокладку (обычно входит в комплект) и термостат маркировкой вверх.
- Затяните болты с моментом 10–12 Н∙м, избегая перекоса.
- Подсоедините патрубки, зафиксируйте хомуты.
- Залейте охлаждающую жидкость, удалите воздух через пробку на дроссельном узле.
Важные нюансы
- Проверяйте прогрев печки: при температуре ниже −20°C возможен недостаточный обогрев салона.
- Контролируйте работу вентилятора: его включение должно происходить при ≈95°C против ≈100°C у штатного термостата.
- Не используйте термостаты с поврежденным термоэлементом или без пружинного клапана.
| Параметр | Штатный 87–90°C | Тюнинговый 82°C |
|---|---|---|
| Температура открытия | 87°C | 82°C |
| Полное открытие | 102°C | 95°C |
| Эффект | Экономия топлива | Снижение детонации |
Установка масляного радиатора Setrab
Для установки масляного радиатора Setrab на Приору потребуется демонтировать передний бампер, после чего выбрать место крепления в районе основного радиатора. Обязательно проверьте зазоры с другими компонентами подкапотного пространства во избежание вибраций и перетирания патрубков при эксплуатации.
Используйте специализированный адаптер вместо штатного масляного фильтра, обеспечивающий распределение потока масла через радиатор. Подключите гибкие маслопроводы высокого давления в последовательности "адаптер – вход радиатора – выход радиатора – масляная магистраль". Все соединения затягиваются динамометрическим ключом с усилием, указанным производителем.
Критичные этапы монтажа:
- Тщательная промывка системы перед врезкой для удаления металлической стружки
- Контроль отсутствия перегибов на маслопроводах при укладке
- Использование термоизоляционных кожухов вблизи выпускного коллектора
- Проверка герметичности на заглушенном двигателе (давление 1.5 атм)
ВАЖНО: После запуска прогрейте двигатель до рабочей температуры, затем заглушите и повторно проверьте уровень масла с компенсацией объема в радиаторе. Первые 500 км избегайте режимов свыше 4000 об/мин.start
Врезка масляного термометра в картер
Процесс начинается с тщательного выбора места на масляном картере двигателя под установку штуцера для термометра. Оптимальная точка – на боковой поверхности картера выше минимального уровня масла, но ниже максимального при работе двигателя, обеспечивая погружение датчика при холодном пуске и нормальной езде. Зона должна быть доступной для сверления и иметь достаточный зазор для установки штуцера, исключая места контакта с соседними деталями или элементами подвески.
Место врезки тщательно размечают, затем сверлят перпендикулярно поверхности картера сверлом малого диаметра, постепенно увеличивая его до размера под резьбу выбранного штуцера. Отверстие тщательно очищают от стружки и смазки. В подготовленное отверстие ввинчивают бронзовый или стальной переходник-штуцер нужного размера (часто 1/8" или 1/4" NPT либо М10х1), используя высокотемпературный герметик резьб, исключающий последующее подтекание масла. Резьба штуцера должна обеспечить металлический контакт с корпусом картера для надежной электрической "массы" термодатчика.
Последующие шаги:
- Подключение датчика: В штуцер надежно вкручивают датчик термометра. Его контактный провод должен соединяться с сигнальным проводом измерительного прибора (стрелочного или цифрового).
- Цепь массы: Провод "массы" термометра подсоединяют к надежной точке "массы" на кузове или двигателе.
- Прокладка проводов: Провода аккуратно закрепляют пластиковыми хомутами вдоль существующих жгутов, исключая провисание и контакт с подвижными частями или острыми кромками, и выводят к месту установки прибора на приборной панели или в другом удобном месте салона.
- Проверка герметичности: После установки (и обязательно! перед первым запуском) необходимо визуально проверить место врезки на герметичность. Запустить двигатель на несколько минут, дать прогреться и обязательно проверить место установки штуцера и датчика на предмет подтеков масла при выключенном двигателе. Любая течь недопустима.
- Контроль показаний: Проверить работоспособность установленного термометра во время поездки, сравнивая динамику прогрева масла с соображениями о нормальном рабочем диапазоне температур (часто ~80-100°C в движении).
Применение гоночной тормозной жидкости Brembo DOT 5.1
Использование тормозной жидкости Brembo Racing DOT 5.1 в контексте тюнинга двигателя Приоры направлено преимущественно на обеспечение стабильной и надежной работы тормозной системы при повышенных нагрузках, неизбежных после увеличения мощности мотора. Улучшение динамических характеристик автомобиля требует не только более мощного двигателя, но и эффективных, устойчивых к перегреву тормозов. Стандартная тормозная жидкость (чаще DOT 4) может закипать при интенсивном торможении, приводя к провалу педали и потере эффективности тормозов.
Жидкость Brembo DOT 5.1 характеризуется значительно более высокой температурой кипения (сухой - свыше 260°C/272°C, мокрой - свыше 180°C/185°C в зависимости от спецификации), что гарантирует сохранение рабочих характеристик гидравлики системы в экстремальных условиях гоночных треков или агрессивной езды. Ее применение критически важно, если при тюнинге двигателя устанавливаются также спортивные тормозные колодки, диски большего диаметра или повышается нагрузка на штатную систему. Более низкая вязкость DOT 5.1 обеспечивает несколько улучшенную реакцию системы.
Обязательные аспекты применения Brembo DOT 5.1:
- Полная замена: Безостаточная замена ВСЕЙ старой тормозной жидкости в системе (гидропривод сцепления тоже). Смешивание с DOT 3, DOT 4 или особенно DOT 5 (силиконовой) недопустимо и опасно.
- Герметичность системы: DOT 5.1 гигроскопична (сильно впитывает влагу из воздуха) и требует безупречной герметичности всех соединений тормозной системы. Несовместима с поврежденными/старыми уплотнениями, не рассчитанными на неё.
- Частота замены: Требует гораздо более частой замены – минимум раз в год или после 10-20 тыс. км пробега (чаще – после активного использования в гонках/экстриме), так как быстро набирает влагу, снижающую температуру кипения.
- Группы компонентов: Совместима с резинотехническими изделиями, рассчитанными на DOT 4/DOT 5.1. Перед применением на старых системах проверьте состояние манжет главного цилиндра и суппортов.
Важно: Прирост производительности тормозов обеспечивается не самой жидкостью, а ее способностью сохранять стабильность под высокой температурной нагрузкой, что достигается только при соблюдении коррекной установки и обслуживания.
Холодная обкатка двигателя на стенде
Холодная обкатка – процесс приработки новой силовой установки на специализированном стенде без запуска топливно-воздушной смеси. Движение поршневой группы и коленчатого вала обеспечивается внешним электроприводом, имитирующим рабочие нагрузки в условиях принудительной смазки. Данный метод позволяет минимизировать износ трущихся поверхностей на критическом этапе начальной эксплуатации за счет точного контроля давления масла и частоты вращения.
Обкатка выполняется в несколько этапов: сначала на низких оборотах для формирования масляного клина и первичной полировки поверхностей, затем с плавным увеличением нагрузки для притирки элементов ГРМ и шатунно-поршневой группы. Обязательно используется минеральное или специальное обкаточное масло с высокой моющей способностью, которое сливается после завершения цикла. Длительность процедуры варьируется от 2 до 8 часов в зависимости от требуемых параметров приработки.
Плюсы и минусы технологии
- Преимущества:
- Равномерное распределение масляной пленки в условиях контролируемой температуры
- Ускоренная селективная притирка шеек коленвала и вкладышей
- Выявление скрытых дефектов сборки до установки ДВС в автомобиль
- Риски:
- Неполная имитация реальных термических нагрузок
- Требовательность к точности регулировки стендового оборудования
- Необходимость последующей "горячей" обкатки для калибровки ЭБУ
Важно: после холодной обкатки обязательна замена масляного фильтра и промывка системы смазки!
Список источников
При написании статьи о тюнинге двигателя Приоры необходимы авторитетные и технически точные источники для обеспечения достоверной информации. Учитывая сложность модификаций ДВС и риски для ресурса агрегата, критически важно опираться на проверенные данные от специалистов и опытных энтузиастов.
Ниже представлены рекомендуемые ресурсы для изучения темы. Они содержат технические спецификации, практические руководства, обсуждения эффективных решений и анализ реального опыта внедрения апгрейдов. Все перечисленные источники доступны в открытом доступе и регулярно обновляются.
Ключевые источники информации
- Официальное руководство по ремонту LADA Priora (ВАЗ-2170)
- Специализированные автомобильные форумы: «Приора Клуб», «Lada-Online», «Drom.ru» (раздел Приоры)
- Техническая документация от производителей тюнинг-комплектов (например, СтартВолга, PK-Tuning)
- Видео-разборы на YouTube-каналах: «Академия Подката», «Главная дорога», авторские блоги механиков
- Книги: «Тюнинг двигателей ВАЗ» (А.В. Горкин и др.), «Современные системы впрыска бензиновых ДВС»
- Электронные СМИ: разделы «Тюнинг» на сайтах «Drive2.ru», «За рулём», «Авторевю»
