Дроссельная заслонка Lancer 9 - поломки, ремонт и замена

Статья обновлена: 18.08.2025

Дроссельный узел – критически важный компонент системы управления двигателем Mitsubishi Lancer IX. Его исправность напрямую влияет на динамику, стабильность холостого хода и расход топлива.

Со временем механические детали заслонки изнашиваются, а электронные датчики выходят из строя. Заклинивание оси, загрязнение рабочей поверхности, неисправность датчика положения (ДПДЗ) или поломка привода – типичные проблемы, требующие внимания.

Игнорирование симптомов неполадки ведет к серьезным последствиям: от рывков при разгоне до перехода двигателя в аварийный режим. Своевременная диагностика позволяет выбрать оптимальный метод восстановления работоспособности узла – от чистки и регулировки до замены компонентов.

Типичные симптомы проблем с дроссельной заслонкой

Проблемы с дроссельной заслонкой на Lancer 9 проявляются через специфические сбои в работе двигателя, напрямую связанные с нарушением подачи воздуха или некорректным позиционированием заслонки. Эти симптомы часто возникают из-за загрязнения, механического износа, неисправности датчика положения (ДПДЗ) или сбоев в адаптации узла.

Игнорирование признаков ведет к ухудшению динамики, росту расхода топлива и риску обрыва цепи акселератора. Важно отличать их от неполадок других систем (например, топливного насоса или катушек зажигания), для чего требуется комплексная диагностика сканером ошибок и визуальный осмотр.

Характерные признаки неисправности

• Неустойчивый холостой ход: обороты самопроизвольно «плавают» (500–1500 об/мин), двигатель глохнет при остановке или на нейтрали.
• Задержка реакции на педаль газа: провалы мощности при резком нажатии, рывки или кратковременное отсутствие отклика двигателя.
• Самопроизвольное изменение оборотов: рост или падение частоты вращения коленвала без воздействия на акселератор.
• Повышенный расход топлива: увеличение среднего расхода на 10–25% из-за нарушений топливно-воздушной смеси.
• Затрудненный запуск: необходимость долгого вращения стартера или многократных попыток, особенно «на горячую».
• Лампа «Check Engine»: загорается с кодами ошибок P0120, P0220, P2135 (неисправность ДПДЗ, обрыв цепи, несоответствие сигналов).
• Резкие скачки при движении: рывки на скоростях 40–70 км/ч, «подергивание» при поддержании постоянного газа.

Чистка дросселя без демонтажа: пошаговая инструкция

Очистка дроссельного узла без снятия – процедура, требующая аккуратности и соблюдения мер предосторожности. Она помогает устранить загрязнения на заслонке и стенках канала, восстанавливая стабильные обороты холостого хода и улучшая отклик педали газа.

Для работы потребуются: очиститель карбюратора/дроссельной заслонки, защитные перчатки, ветошь без ворса, крестовая отвертка, средства защиты глаз (очки). Убедитесь, что двигатель остыл, а аккумуляторная клемма снята.

Процесс очистки

Этап 1: Подготовка узла

1. Снимите патрубок воздуховода с корпуса дросселя.
2. Отсоедините разъем датчика положения дроссельной заслонки (ДПДЗ).
3. Вытащите шланг вентиляции картера из корпуса (при наличии).

Этап 2: Очистка механизма

1. Фиксируйте заслонку рукой в полуоткрытом положении.
2. Распылите очиститель на загрязненные поверхности: кромку заслонки, стенки камеры, ось вращения.
3. Выждите 3-5 минут для растворения нагара.
4. Протрите доступные зоны ветошью, удаляя размягченные отложения.
5. Повторите распыление и протирку до полного удаления грязи.

Этап 3: Завершение работы

1. Просушите остатки очистителя сухой тряпкой.
2. Установите на место шланг вентиляции картера и патрубок воздуховода.
3. Подключите разъем ДПДЗ и клемму АКБ.

Важно! Не допускайте:

• Попадания очистителя на пластиковые детали и датчики.
• Сильного нажатия на заслонку – это может повредить ось или привод.
• Использования металлических щеток или абразивов.

После запуска двигателя возможны кратковременные плавающие обороты – это нормально. Если проблемы с холостым ходом сохраняются, потребуется демонтаж узла для глубокой очистки или проверка регулятора холостого хода (РХХ).

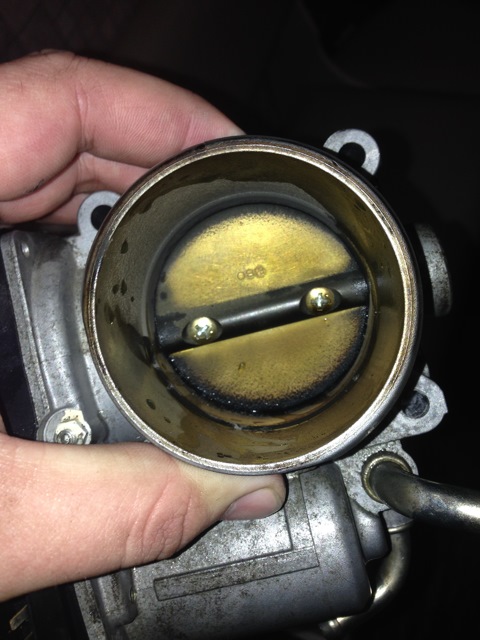

Снятие дроссельной заслонки для глубокой очистки

После отключения аккумулятора снимите воздушный патрубок с корпуса дросселя, отсоедините разъемы датчиков (положения дроссельной заслонки, холостого хода) и шланги систем вентиляции картера и адсорбера. Ослабьте хомуты крепления шлангов антифриза, аккуратно сдвиньте их с патрубков дроссельного узла, предварительно подготовив ёмкость для слива ОЖ.

Выкрутите болты крепления дроссельной заслонки к впускному коллектору (обычно 4 шт.), используя головку на 10 или 12. Снимите узел вместе с прокладкой, избегая попадания грязи внутрь коллектора. Заглушите открытые отверстия коллектора чистой ветошью.

Этапы очистки и обратной установки

Очистка: Используйте аэрозольный очиститель карбюратора и мягкую кисть для удаления нагара с заслонки, внутренних каналов, стенок камеры и регулятора холостого хода. Особое внимание уделите:

• Закоксованным каналам системы стабилизации оборотов
• Поверхности под уплотнительное кольцо заслонки
• Шаговому двигателю РХХ (не допускайте механического воздействия!)

Установка:

1. Замените прокладку между дросселем и коллектором на новую
2. Совместите монтажные отверстия, затяните болты крест-накрест с моментом 18-22 Н·м
3. Подключите все шланги и разъёмы, восстановите уровень антифриза
4. Выполните адаптацию дросселя через диагностический разъед OBD-II

Контроль после установки	Возможные проблемы при ошибках
Отсутствие подсоса воздуха	Плавающие холостые обороты
Отсутствие подтёков ОЖ	Затруднённый запуск двигателя
Корректная работа РХХ	Резкий спад оборотов при сбросе газа

Диагностика и замена датчика положения дросселя (ДПДЗ)

Признаки неисправности ДПДЗ включают плавающие обороты холостого хода, рывки при плавном разгоне, самопроизвольное изменение мощности двигателя, загорание лампы Check Engine. Для предварительной проверки подключите диагностический сканер к разъему OBD-II и считайте коды ошибок: P0120, P0121, P0122, P0123 или P2135 указывают на проблемы с датчиком или его цепями.

Точная диагностика требует измерения напряжения мультиметром. Отсоедините разъем датчика при заглушенном двигателе, включите зажигание. Проверьте наличие 5В между контактами питания (обычно крайние провода разъема) и "массу" (средний контакт в 3-контактных датчиках). Приложите щупы к сигнальному и земляному контактам, медленно открывая заслонку: напряжение должно плавно расти от 0.5-0.7В до 4.3-4.8В без скачков.

Процедура замены

1. Отсоедините минусовую клемму АКБ
2. Снимите гофру воздуховода с корпуса дросселя
3. Отожмите фиксатор разъема ДПДЗ и отсоедините колодку
4. Выкрутите два крепежных винта (ТХ20 или T15)
5. Аккуратно снимите датчик с оси заслонки

Установите новый датчик в обратном порядке. Важно: не затягивайте винты с усилием – пластиковый корпус легко трескается! После монтажа выполните адаптацию дроссельного узла:

• Включите зажигание на 10 секунд без запуска двигателя
• Выключите зажигание на 20 секунд
• Запустите мотор и дайте поработать 3-5 минут на холостых оборотах

Параметр	Нормальное значение
Напряжение питания	5±0.2В
Сопротивление (заслонка закрыта)	1-3 кОм
Сопротивление (полностью открыта)	3-8 кОм

Примечание: Для оригинальных датчиков Mitsubishi характерен ресурс 80-120 тыс. км. Дешевые аналоги часто выходят из строя через 5-15 тыс. км, вызывая повторные ошибки.

Проверка регулятора холостого хода на Lancer 9

Регулятор холостого хода (РХХ) отвечает за стабилизацию оборотов двигателя на холостом ходу, компенсируя изменения нагрузки. Неисправность проявляется плавающими оборотами, самопроизвольной остановкой двигателя на холостом ходу или невозможностью запуска без подгазовки.

Перед проверкой РХХ убедитесь в исправности системы зажигания, отсутствии подсоса воздуха во впускном тракте после ДМРВ и нормальном состоянии дроссельной заслонки. Проверка выполняется в несколько этапов с помощью мультиметра.

Этапы диагностики регулятора

Визуальный осмотр:

• Снимите воздушный патрубок для доступа к РХХ (крепёж на двух болтах под крестовую отвёртку)
• Проверьте чистоту иглы и посадочного канала – закоксовка нарушает подвижность
• Осмотрите состояние уплотнительного кольца на корпусе (трещины вызывают подсос воздуха)

Проверка сопротивления обмоток:

1. Отсоедините электрический разъём регулятора
2. Измерьте сопротивление между контактами A-B и C-D мультиметром
3. Норма: 40-80 Ом при +20°C
4. Проверьте отсутствие замыкания между соседними контактами (A-C, A-D, B-C, B-D) – должно быть ∞ Ом

Клеммы	Нормальное сопротивление	Неисправность
A-B	40-80 Ом	Обрыв (∞) / КЗ (0 Ом)
C-D	40-80 Ом	Обрыв (∞) / КЗ (0 Ом)
Любые смежные	∞ Ом	Замыкание (менее 1 МОм)

Проверка управляющего сигнала:

• Включите зажигание при подсоединённом разъёме РХХ
• Измерьте напряжение на контактах А и D относительно массы
• Исправная цепь: 10.5-14.5 В
• Отсутствие напряжения указывает на обрыв проводки или неисправность ЭБУ

Важно: После замены регулятора требуется адаптация ЭБУ – запустите двигатель на 10 минут без нагрузки, затем дайте поработать на холостом ходу 5 минут с выключенными потребителями.

Калибровка электронной заслонки после обслуживания

После чистки, замены датчиков или снятия/установки электронной дроссельной заслонки на Lancer IX обязательна процедура калибровки. Без этого ЭБУ двигателя не сможет корректно определять положение заслонки, что приведёт к нестабильным оборотам холостого хода, провалам при разгоне, повышенному расходу топлива и возможному переходу в аварийный режим.

Калибровка позволяет блоку управления "запомнить" крайние положения заслонки (полностью закрытое и полностью открытое) и сопоставить показания датчика положения дроссельной заслонки (ДПДЗ) с фактическим углом открытия. Эта процедура выполняется электронным способом и требует строгого соблюдения последовательности действий.

Порядок выполнения калибровки

Работу проводят при напряжении АКБ не ниже 12.5В и температуре двигателя 70-100°C (прогретый до рабочей температуры). Ошибки по дросселю должны быть предварительно удалены сканером.

1. Выключите зажигание на 10 секунд (ключ в положение "OFF").
2. Включите зажигание (ключ в положение "ON", двигатель не запускать!) и подождите ровно 3 секунды.
3. Нажмите педаль акселератора до упора и отпустите плавно, но быстро, в течение 1 секунды. Повторите это действие 5 раз подряд.
4. После пятого нажатия выждите 7 секунд.
5. Полностью утопите педаль газа и удерживайте её в этом положении.
6. Через 10-20 секунд начнётся калибровка – индикатор Check Engine (CEL) начнёт мигать. Продолжайте удерживать педаль.
7. После завершения калибровки (через 3-10 сек) индикатор CEL загорится постоянно – отпустите педаль газа.
8. Выключите зажигание на 10 секунд для сохранения параметров.

Важные нюансы:

• Педаль на шаге 5 нужно нажимать строго до упора и держать без колебаний.
• Если Check Engine мигнул 5 раз – калибровка не удалась (ошибка). Повторите всю процедуру с начала.
• После успешной калибровки обязательно выполните сброс адаптаций ЭБУ через диагностический сканер.
• Проверьте работу: запустите двигатель, дайте поработать 5 минут на холостом ходу, затем плавно разгоните до 3000 об/мин.

Возможные проблемы после калибровки

Плавают обороты ХХ	Неполное закрытие заслонки (грязь), ошибка при калибровке, неисправность ДПДЗ
Двигатель глохнет	Неправильная регулировка троса газа (если есть), неисправность датчика педали акселератора
Check Engine горит	Ошибка калибровки (код P2101), обрыв цепи заслонки, механическая поломка

Адаптация дроссельного узла через диагностический разъем

Процедура адаптации дроссельной заслонки на Mitsubishi Lancer IX выполняется через диагностический разъем OBD-II с использованием специализированного сканера или ПО (например, MUT-III, OpenDiag, Launch). Она необходима после замены узла, чистки дросселя, сброса ошибок ЭБУ или при плавающих оборотах холостого хода. Адаптация "обучает" блок управления новым параметрам положения заслонки и корректирует подачу воздуха.

Перед началом убедитесь в исправности датчика положения дроссельной заслонки (ДПДЗ), отсутствии подсоса воздуха и стабильном напряжении АКБ (не ниже 12.6В). Двигатель должен быть прогрет до рабочей температуры (80-90°C), все электропотребители (кондиционер, фары) выключены. Рычаг КПП – в нейтральном положении.

Последовательность выполнения адаптации

Этапы подключения и запуска процедуры:

1. Подключите сканер к диагностическому разъему (расположен под рулевой колонкой).
2. Включите зажигание (без запуска двигателя).
3. В меню сканера выберите:
   • Марка: Mitsubishi
   • Модель: Lancer IX
   • Блок: ЭБУ двигателя
   • Сервисная функция: "Адаптация дроссельной заслонки"
4. Следуйте инструкциям на экране сканера. Обычно требуется:
   • Выжать педаль акселератора до упора и отпустить.
   • Запустить двигатель и дать поработать на холостом ходу 3-5 минут.
5. Дождитесь сообщения "Адаптация успешно завершена".
6. Заглушите двигатель на 10 секунд, затем запустите повторно для проверки холостого хода (750-800 об/мин).

Критические ошибки при адаптации:

Проблема	Последствие	Решение
Низкое напряжение АКБ	Сбой процедуры, запись ошибки P1604	Зарядите аккумулятор
Неисправность ДПДЗ	Ошибки P0120, P0220	Проверьте датчик мультиметром
Механический заклини заслонки	Ошибка P2111	Очистите узел от нагара

После успешной адаптации обороты холостого хода стабилизируются в течение 10-15 км пробега. Если симптомы (рывки, глохнущий двигатель) сохраняются, проверьте датчик массового расхода воздуха (ДМРВ), герметичность впускного тракта и топливные форсунки.

Ремонт механического привода троса газа

При нарушении плавности хода педали акселератора или появлении заеданий в работе дроссельной заслонки первичную диагностику начинают с визуального осмотра тросового привода. Проверяют целостность защитной оболочки, отсутствие перегибов и коррозии металлического троса, состояние пластиковых направляющих и фиксаторов в точках крепления к кузову и дроссельному узлу. Обязательно контролируют свободный ход троса (5-7 мм у педали) и отсутствие задиров на наконечниках.

Для ремонта демонтируйте трос, отсоединив его от кронштейна педали газа и рычага дроссельной заслонки. Сожмите пластиковые фиксаторы наконечников и аккуратно снимите их с посадочных мест. Очистите стальной трос от загрязнений ветошью, смоченной WD-40, параллельно оценивая степень износа оплётки. При обнаружении расслоения или деформации оболочки требуется замена всего узла, так как локальный ремонт не обеспечит точности работы.

Восстановление функциональности привода

Если трос двигается туго, но повреждения отсутствуют:

• Промойте внутреннюю полость оплётки силиконовой смазкой-спреем, вводя трубку баллончика в зазоры между тросом и оболочкой
• Продуйте сжатым воздухом (2-3 атм) для удаления остатков старой смазки и абразивных частиц
• Повторно обработайте тефлоновой смазкой, обеспечив лёгкое вытекание излишков с противоположного конца

После обслуживания установите узел на штатные места, соблюдая маршрут прокладки. Проверьте корректность работы:

1. Плавно нажмите педаль газа – дроссельная заслонка должна открываться без рывков
2. Резко отпустите педаль – заслонка обязана мгновенно вернуться в исходное положение
3. Заведите двигатель и проверьте реакцию на увеличение оборотов

Типовая проблема	Метод устранения
Обрыв нитей троса	Замена привода в сборе
Трещины на пластиковых наконечниках	Установка ремкомплекта (арт. MR985828)
Коррозия стального троса	Обработка преобразователем ржавчины + смазка

При замене троса обязательно отрегулируйте натяжение: при полностью отпущенной педали заслонка должна быть закрыта, а свободный ход у педали составлять 5-7 мм (регулировочной гайкой на кронштейне). Не допускайте перетяжки – это приведёт к повышенным оборотам холостого хода и износу оси дросселя.

Устранение ошибки Р2135 («Несоответствие датчиков ДПДЗ»)

Ошибка Р2135 указывает на расхождение сигналов между основным и вспомогательным датчиками положения дроссельной заслонки (ДПДЗ) Lancer 9. ЭБУ двигателя фиксирует несоответствие их показаний при одинаковом положении заслонки, что нарушает корректное управление подачей топлива.

Первичная диагностика требует проверки напряжения датчиков мультиметром. При закрытой заслонке основной ДПДЗ должен выдавать ~0.5В, вспомогательный ~4.5В. При полном открытии значения меняются местами: основной ~4.5В, вспомогательный ~0.5В. Любое отклонение от этих параметров свидетельствует о неисправности.

Основные причины и методы устранения

Типовые источники проблемы:

• Окисление контактов в разъемах ДПДЗ или повреждение проводки. Требуется:
1. Визуальный осмотр жгута на предмет переломов и потертостей.
2. Чистка контактов разъема WD-40 и проверка плотности соединения.
3. Прозвонка проводов тестером на обрыв и КЗ.
• Загрязнение дроссельного узла. Нагар мешает плавному ходу заслонки:
• Демонтаж узла и очистка спецсредством (без механического воздействия на ось!).
• Проверка возвратного механизма на отсутствие заеданий.
• Выход из строя одного из датчиков. Диагностируется:

Параметр	Норма (закрытая заслонка)	Норма (открытая)
Датчик 1 (основной)	0.3–0.7 В	4.3–4.8 В
Датчик 2 (вспомогательный)	4.3–4.8 В	0.3–0.7 В

При отклонениях – замена датчика или всего узла в сборе.

Процедура сброса ошибки и адаптации: После ремонта необходимо:

1. Стереть ошибку сканером OBD-II.
2. Выполнить калибровку ДЗ (через диагностическое оборудование или путем снятия клеммы АКБ на 15 минут с последующим прогревом двигателя до 80°C и 10-минутной работой на холостом ходу).
3. Проверить отсутствие ошибки при резких нажатиях на педаль газа.

Дефектовка оси заслонки на предмет люфта и заедания

Проверка оси дроссельной заслонки начинается с визуального осмотра и механической оценки состояния. Необходимо демонтировать узел с впускного коллектора, отсоединить трос привода и датчики, после чего очистить корпус от нагара специальным средством для точной диагностики.

Фиксация заслонки в закрытом положении позволяет выявить отклонения. Основные методы дефектовки включают оценку радиального люфта и проверку плавности вращения без рывков. Применение измерительных инструментов обязательно для объективной оценки износа.

Ключевые этапы диагностики

Проверка радиального люфта:

• Зафиксировать корпус заслонки в тисках (с защитными накладками)
• Покачивать заслонку перпендикулярно оси вращения
• Допустимый зазор – не более 0.2-0.3 мм
• Люфт свыше 1 мм требует замены узла

Контроль осевого смещения:

1. Потянуть заслонку вдоль оси на себя и от себя
2. Наличие стука или заметного смещения указывает на износ втулок
3. Осевой ход должен отсутствовать полностью

Тестирование на заедание:

• Проворачивать сектор привода плавным движением руки
• Отмечать участки с повышенным сопротивлением
• Проверить ход на всех углах открытия (0°-90°)
• Важно: Заедание часто проявляется при 10-30% открытия

Симптом	Причина	Решение
Закусывание при плавном повороте	Деформация оси, загрязнение	Чистка спецраствором или замена
Прогиб заслонки при нажатии	Износ посадочных мест оси	Замена корпуса в сборе
Скрип/хруст при вращении	Разрушение втулок, отсутствие смазки	Утилизация узла

При обнаружении люфта или нелинейного хода восстановление шлифовкой оси недопустимо – изношенные втулки и корпус не обеспечивают точной геометрии. Единственным надежным решением остается замена дроссельного узла в сборе.

Критерии необходимости замены дроссельного узла

Замена дроссельной заслонки на Lancer IX требуется при полном выходе узла из строя или нецелесообразности ремонта. Основные индикаторы – неэффективность чистки и регулировок, а также критичные механические повреждения.

Диагностика включает проверку датчиков положения (ДПДЗ), сопротивления двигателя заслонки и герметичности узла. Решение принимается после исключения неисправностей смежных систем (воздушного тракта, ЭБУ, проводки).

Неустранимые неисправности

Физические дефекты корпуса или оси:

• Трещины на корпусе, вызывающие подсос неучтённого воздуха
• Деформация оси заслонки или её посадочных гнёзд
• Глубокие задиры на седле заслонки, нарушающие герметичность в закрытом состоянии

Критичный износ компонентов:

1. Заклинивание заслонки в любом положении после чистки
2. Неустранимый люфт оси более 0,5-1 мм
3. Обрыв обмоток или межвитковое замыкание электродвигателя (при ETV)

Симптом	Проверка	Критерий замены
Плавающие холостые обороты	Анализ данных сканера (адптация)	Сброс параметров адаптации не устраняет проблему
Ошибки P0121, P0222, P2119	Диагностика ДПДЗ и электропривода	Ошибки сохраняются после замены датчиков
Подсос воздуха	Тест дымогенератором	Утечка через корпус дросселя

Дополнительные основания:

• Неисправность системы ETACS (электронный дроссель) при подтверждённых отказах модуля
• Зависание заслонки в аварийном режиме (двигатель переходит в "холостые" при любой нагрузке)
• Коррозия контактов или разрушение разъёма, не подлежащие восстановлению

Установка оригинальной заслонки: ключевые этапы

Процесс монтажа требует строгого соблюдения технологии для корректной работы системы впрыска. Несоблюдение этапов может привести к ошибкам ЭБУ и нестабильной работе двигателя.

Обязательно выполните адаптацию дросселя через диагностическое оборудование после установки. Без этой процедуры электроника не сможет определить правильные положения заслонки.

Пошаговая процедура монтажа

1. Подготовка места установки:
   • Очистите посадочную плоскость ресивера от остатков старой прокладки
   • Обработайте поверхность очистителем карбюратора без абразивных материалов
2. Установка новой заслонки:
   • Закрепите новую термостойкую прокладку на ресивере
   • Наживите крепежные болты вручную во избежание перекоса
   • Затяните болты крест-накрест с моментом 8-10 Н·м
3. Подключение компонентов:
   • Наденьте патрубки системы охлаждения с новыми хомутами
   • Подсоедините разъемы ДПДЗ и регулятора холостого хода до щелчка
   • Проверьте фиксацию шланга адсорбера
4. Адаптация и проверка:
   • Сбросьте ошибки ЭБУ через диагностический сканер
   • Выполните процедуру обучения дроссельной заслонки
   • Проверьте плавность изменения оборотов при прогреве до рабочей температуры

Критичные требования: Используйте только оригинальные уплотнители и крепеж. Запрещается прикладывать усилие к пластиковым корпусам датчиков при подключении разъемов. Контроль момента затяжки обязателен – перетяжка деформирует корпус.

Установка аналоговой дроссельной заслонки на Lancer 9 требует строгого соблюдения регламента и контроля состояния сопрягаемых поверхностей. Необходимо проверить целостность прокладок, отсутствие деформаций на фланце впускного коллектора и патрубках системы вентиляции картера. Обязательна очистка посадочного места от остатков старой прокладки и картерных отложений.

Критически важен момент затяжки крепежных болтов во избежание подсоса неучтенного воздуха. Используйте динамометрический ключ с указанными производителем параметрами. Параллельно проверяйте состояние дроссельной заслонки на предмет механических повреждений оси и равномерности хода до начала установки.

Особенности монтажа и настройки аналоговых дроссельных заслонок

Процедура установки

Последовательность операций при монтаже:

1. Сопряжение заслонки с коллектором через новую термостойкую прокладку
2. Фиксация крепежными болтами в диагональной последовательности
3. Поэтапная затяжка с контролем момента:

   Диаметр болта	Момент затяжки (Нм)
   М6	8-10
   М8	18-22

4. Подключение тросика привода с регулировкой свободного хода (зазор 1-2 мм)

Электрические подключения: При соединении разъемов датчика положения (TPS) и регулятора холостого хода (IACV) избегайте перегибов проводки. Контакты обработайте антиокислительной смазкой.

Настройка после установки:

• Прогрев двигателя до рабочей температуры (90°C)
• Сброс адаптаций ЭБУ через диагностический сканер
• Калибровка датчика TPS:
  • Напряжение закрытого положения: 0.4-0.6V
  • Полное открытие: 4.3-4.7V
• Проверка оборотов холостого хода (750±50 об/мин)

Важно! При отсутствии доступа к сканеру выполните аппаратный сброс: снимите клемму АКБ на 15 минут, после запуска прогрейте двигатель на 2500 об/мин 30 секунд, затем дайте поработать на холостом ходу 5 минут.

Список источников

Информация для статьи получена из технической документации, специализированных автомобильных ресурсов и практического опыта ремонта. Основное внимание уделено специфике конструкции и распространенным неисправностям узла.

При подготовке материалов использовались авторитетные источники, гарантирующие точность данных по диагностике, обслуживанию и замене компонентов. Рекомендуется сверяться с актуальными руководствами при выполнении работ.

• Официальное руководство по ремонту Mitsubishi Lancer IX (2003-2007 гг.)
• Каталог электронных систем управления двигателем 4G18/4G93
• Протоколы диагностики OBD-II для Mitsubishi
• Технические бюллетени сервисных центров по типовым отказам дроссельного узла
• Методические рекомендации по калибровке электронной заслонки после замены
• Сравнительный анализ ресурса оригинальных и совместимых компонентов
• Архив решений профильных автофорумов по диагностике кодов P2135, P0120
• Инженерные отчеты по влиянию нагара на работу механизма

Видео: Дроссельная заслонка Лансер 9


• Шевроле Круз автомат - отзывы владельцев, характеристики, подбор масла для коробки

• Рациональное использование пространства для перевозки грузов

• Обзор бортового компьютера Multitronics MPC-800
