Дроссельная заслонка – один из важнейших компонентов впускной системы двигателя автомобиля Lada Priora. От ее исправной работы напрямую зависят динамика разгона, стабильность холостого хода, экономичность и экологические показатели машины.

Понимание где расположен этот узел, какие функции он выполняет, с какими неисправностями может столкнуться владелец и как их устранить – критически важно для поддержания Приоры в оптимальном техническом состоянии.

Эта статья подробно расскажет о назначении дросселя на Приоре, его типичном местоположении под капотом, распространенных симптомах неполадок и доступных методах ремонта или замены для восстановления корректной работы двигателя.

Конструкция дроссельного узла Приоры: ключевые компоненты

Дроссельный узел Приоры представляет собой механически-электронный блок, объединяющий несколько функциональных элементов для управления воздушным потоком. Основой конструкции служит литой алюминиевый корпус с калиброванным каналом, обеспечивающим точную геометрию проходного сечения. Внутри корпуса интегрированы датчики и исполнительные механизмы, синхронизированные с электронным блоком управления двигателем (ЭБУ).

Ключевыми компонентами узла являются:

• Поворотная заслонка – круглая металлическая пластина на валу, регулирующая сечение воздушного канала. Жёстко соединена с приводом.
• Электропривод (электронная педаль газа) – шаговый электродвигатель, изменяющий угол открытия заслонки по сигналу ЭБУ.
• Датчик положения дроссельной заслонки (ДПДЗ) – потенциометрический сенсор, передающий в ЭБУ данные об угле поворота вала (обычно двухканальный для дублирования).
• Датчик абсолютного давления (ДАД) – измеряет давление во впускном коллекторе после заслонки.
• Регулятор холостого хода (РХХ) – отдельный байпасный канал с шаговым клапаном, обеспечивающий воздухоподачу при закрытой основной заслонке.

Все компоненты объединены в неразборный модуль. Герметичность соединений обеспечивается уплотнительными прокладками на фланцах крепления к впускному коллектору и воздушному фильтру. Электрическое взаимодействие с ЭБУ осуществляется через единый разъём с контактами для каждого датчика и привода.

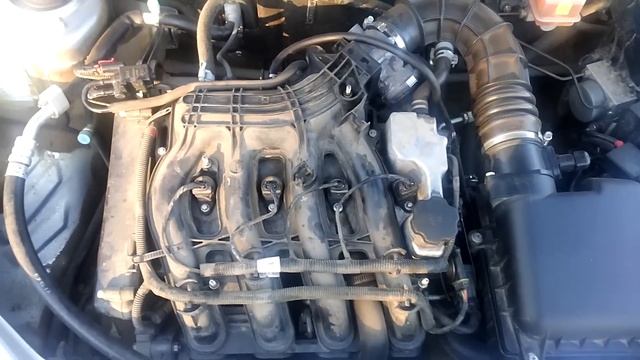

Точное месторасположение дроссельной заслонки в подкапотном пространстве

Дроссельная заслонка на Приоре встроена в дроссельный узел, который установлен на фланце впускного коллектора двигателя. Узел расположен в передней части моторного отсека, ближе к радиаторной решетке.

Для визуального обнаружения найдите корпус воздушного фильтра в правой части подкапотного пространства (по ходу движения). От него отходит широкий резиновый гофрированный патрубок, который соединяется непосредственно с корпусом дроссельной заслонки. Сам корпус выполнен из металла и крепится четырьмя болтами к впускному коллектору.

Ориентиры для идентификации

• Соседние элементы:
  • Сверху: топливная рампа с форсунками
  • Слева: впускной ресивер
  • Справа: шланги системы охлаждения
• Характерные подключения:
  • Электрический разъем регулятора холостого хода (РХХ)
  • Разъем датчика положения дроссельной заслонки (ДПДЗ)
  • Шланг вентиляции картера (снизу корпуса)
  • Патрубки системы охлаждения (2 штуки)

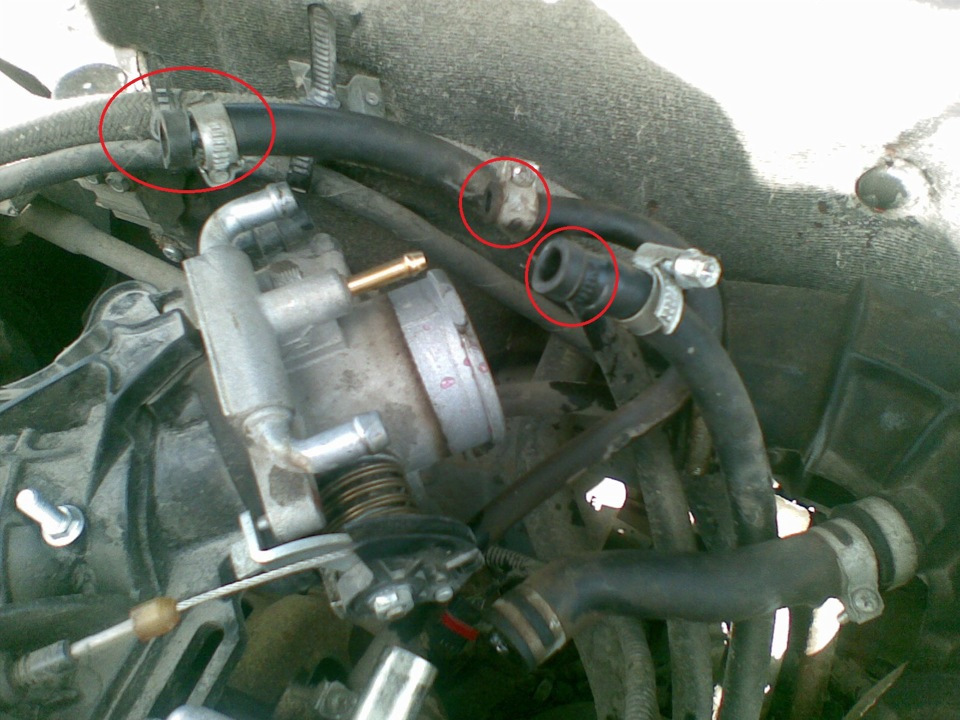

Физический доступ к дросселю: демонтаж воздуховода для осмотра

Для получения доступа к дроссельной заслонке требуется демонтировать воздушный патрубок, соединяющий воздушный фильтр с корпусом дроссельного узла. Начните с отсоединения гофры воздухозаборника от корпуса воздушного фильтра, ослабив металлический хомут отверткой или ключом на 7 мм. Затем отсоедините шланг вентиляции картера (малого диаметра), аккуратно сжав пластиковый фиксатор.

Переместитесь к дроссельному узлу: ослабьте хомут крепления воздуховода на его входном штуцере. Отсоедините разъем датчика положения дроссельной заслонки (ДПДЗ), нажав на фиксатор. Снимите патрубок целиком, потянув его вдоль оси дросселя. Проверьте состояние внутренних поверхностей воздуховода – не должно быть трещин, масляных подтеков или деформаций.

Типичные проблемы, выявляемые при осмотре

• Загрязнение дросселя: масляный налет или углеродистые отложения на заслонке и каналах
• Люфт оси заслонки: вертикальное или горизонтальное биение при ручном перемещении
• Механические повреждения: царапины на седле заслонки, деформация тарелки
• Нарушение герметичности: трещины в корпусе, износ уплотнительного кольца
• Коррозия контактов: окисление клемм ДПДЗ или регулятора холостого хода

После диагностики установите воздуховод в обратной последовательности. Убедитесь в плотном прилегании патрубка к штуцерам и надежно затяните хомуты (момент 2-4 Н·м). Подключите разъем ДПДЗ до щелчка фиксатора. Запустите двигатель для проверки стабильности холостых оборотов.

Принцип работы механического привода заслонки на ранних версиях Приор

На ранних моделях Приоры дроссельная заслонка управляется механическим тросовым приводом. Водитель воздействует на педаль газа, которая соединена стальным тросом в защитной оболочке с сектором управления на корпусе дроссельного узла. Нажатие педали вызывает натяжение троса, передающее усилие непосредственно на ось заслонки.

Поворотный сектор на дроссельном узле преобразует линейное движение троса во вращение самой заслонки. Угол открытия напрямую зависит от степени нажатия педали газа: чем сильнее водитель давит на педаль, тем больше отклоняется заслонка от базового положения, увеличивая поток воздуха во впускной коллектор.

Ключевые компоненты системы

• Педаль газа: точка приложения усилия водителя
• Тяга троса: гибкий стальной трос в полимерной оплетке
• Регулировочные гайки: для настройки свободного хода троса
• Возвратные пружины: обеспечивают закрытие заслонки при отпускании педали
• Сектор привода: рычаг, преобразующий движение троса в поворот оси заслонки

Состояние педали	Действие троса	Положение заслонки
Отпущена	Ослаблен	Закрыто (минимальный зазор)
Частично нажата	Умеренное натяжение	Промежуточное
Полностью нажата	Максимальное натяжение	Полностью открыто

Возвратные пружины на корпусе дроссельного узла обеспечивают автоматическое закрытие заслонки при сбросе газа. Холостые обороты регулируются отдельным регулятором холостого хода, минуя основной привод, через обводной канал воздуха.

Электронное управление E-Gas: отличия моделей после 2011 года

На автомобилях Lada Priora, выпущенных после 2011 года, вместо механического привода дроссельной заслонки внедрена электронная система управления E-Gas (Electronic Accelerator Pedal). В этой конструкции педаль акселератора не имеет прямой механической связи с заслонкой, а передает сигналы в электронный блок управления двигателем (ЭБУ).

ЭБУ анализирует данные с педали, а также показания датчиков (положения коленвала, расхода воздуха, температуры) и самостоятельно регулирует угол открытия дросселя через электропривод. Это позволяет точнее дозировать воздушный поток и интегрировать управление с другими системами, например, круиз-контролем.

Ключевые отличия от дореформенных моделей

Основные изменения в системе E-Gas по сравнению с механическим аналогом:

• Отсутствие троса газа – управление осуществляется исключительно через электронные сигналы
• Два датчика положения педали (вместо одного на механике) для дублирования и контроля точности
• Электромотор на дроссельном узле – заменяет ручное управление тросом
• Датчики положения заслонки – два независимых сенсора вместо одного аналогового

Типовые проблемы E-Gas:

1. Загрязнение дроссельного узла – приводит к "плавающим" оборотам или провалам при разгоне
2. Ошибки датчиков положения педали (коды P2122, P2123) – обрыв цепи или неверные показания
3. Износ шестерен редуктора электромотора – проявляется как заедание заслонки
4. Окисление контактов разъемов – вызывает хаотичные сбои в работе

Процедура ремонта и обслуживания:

Действие	Особенности для E-Gas
Чистка дросселя	Требует демонтажа узла, запрещено движение заслонки вручную
Калибровка	Обязательна после чистки или сброса ошибок через диагностический сканер
Замена датчиков	Только оригинальные компоненты из-за специфики калибровки
Диагностика	Проверка сигналов педали и заслонки осциллографом

Связь педали газа и угла открытия дроссельной заслонки

На электронной системе управления двигателем (ЭСУД) педаль газа не имеет прямой механической связи с дроссельной заслонкой. Вместо этого положение педали фиксируется датчиком акселератора (обычно сдвоенным для надежности), который передает электрический сигнал в электронный блок управления (ЭБУ). ЭБУ анализирует этот сигнал, сопоставляя его с текущими параметрами работы двигателя (обороты, нагрузка, температура).

На основании полученных данных ЭБУ рассчитывает оптимальный угол открытия дроссельной заслонки и отправляет команду на электродвигатель, встроенный в корпус дроссельного узла. Мотор-редуктор поворачивает ось заслонки на заданный угол, регулируя поток воздуха во впускной коллектор. Датчик положения дроссельной заслонки (ДПДЗ) непрерывно информирует ЭБУ о реальном угле открытия для точной корректировки.

Возможные проблемы и ремонт

Нарушения в работе системы проявляются симптомами:

• Провалы или рывки при нажатии педали
• Неустойчивый холостой ход
• Повышенные/плавающие обороты
• Загорание лампы «Check Engine»

Проблема	Причина	Решение
Отсутствие реакции на педаль газа	Обрыв цепи датчиков педали, неисправность ЭБУ	Проверка проводки, замена датчиков/ЭБУ
Самопроизвольное изменение оборотов	Загрязнение заслонки, износ ДПДЗ	Чистка дросселя, замена ДПДЗ
Задержка отклика двигателя	Неисправность электропривода заслонки	Замена моторчика или узла целиком

Диагностика требует сканирования ошибок ЭСУД через OBD-II разъем. Для ремонта часто достаточно чистки заслонки специальным аэрозолем и калибровки (адаптации) через диагностическое оборудование. При механических повреждениях или выходе из строя датчиков необходима замена компонентов.

Роль датчика положения дроссельной заслонки (ДПДЗ)

Датчик положения дроссельной заслонки (ДПДЗ) на Приоре – это потенциометр, преобразующий угол открытия заслонки в электрический сигнал. Он монтируется на корпусе дроссельного узла и механически связан с осью заслонки. Основная функция ДПДЗ – передача данных электронному блоку управления (ЭБУ) двигателем о текущем положении дросселя.

ЭБУ использует информацию от датчика для точного расчета топливоподачи и угла опережения зажигания. При нажатии педали газа заслонка открывается, сопротивление ДПДЗ меняется, и ЭБУ корректирует состав топливовоздушной смеси в соответствии с нагрузкой на двигатель. От исправности датчика напрямую зависят отзывчивость педали газа, стабильность холостого хода и расход топлива.

Ключевые задачи ДПДЗ

• Фиксация угла открытия дроссельной заслонки в реальном времени
• Определение скорости нажатия/отпускания педали газа для адаптивного управления впрыском
• Участие в регулировке холостого хода при частичном открытии заслонки
• Формирование сигнала для активации режимов принудительного холостого хода и ускорения

Параметр	Влияние на работу двигателя
Напряжение сигнала (0.5–0.7 В закрыто / 4.3–4.7 В открыто)	Неправильные значения вызывают ошибки смесеобразования
Плавность изменения сопротивления	Скачки напряжения провоцируют рывки при разгоне

Типовые неисправности включают износ резистивного слоя, окисление контактов или нарушение калибровки. Признаки неполадок: плавающие обороты ХХ, провалы мощности, загорание чека двигателя (ошибки P0120, P0220). Для диагностики проверяют напряжение мультиметром, визуально оценивают состояние контактов и отсутствие механического люфта оси.

Функционирование регулятора холостого хода (РХХ) в дроссельном узле

Регулятор холостого хода (РХХ) – электромеханический компонент дроссельного узла, управляющий обводным каналом для подачи воздуха в обход закрытой дроссельной заслонки. Он представляет собой шаговый электродвигатель с конусной запорной иглой, регулирующей сечение канала. Контроллер двигателя (ЭБУ) изменяет положение иглы, основываясь на данных датчиков температуры, скорости и нагрузки.

При запуске двигателя ЭБУ выдвигает иглу РХХ, увеличивая проходное сечение канала для подачи воздуха, необходимого для поддержания повышенных оборотов прогрева. По достижении рабочей температуры регулятор плавно сокращает сечение, стабилизируя холостой ход на номинальных 750-800 об/мин. При включении кондиционера или мощных потребителей энергии РХХ автоматически приоткрывает канал, компенсируя возросшую нагрузку на генератор.

Типовые неисправности РХХ и их признаки

• Загрязнение иглы или канала – вызывает нестабильные обороты, зависание или провалы на холостом ходу.
• Износ направляющих иглы – приводит к подклиниванию механизма и рывкам при сбросе газа.
• Обрыв/замыкание обмоток электродвигателя – провоцирует остановку двигателя при отпускании педали газа или отказе запуска.
• Окисление контактов разъёма – вызывает хаотичное изменение оборотов холостого хода.

Диагностика и ремонт

1. Считать ошибки ЭБУ сканером (коды P0505-P0507).
2. Проверить сопротивление обмоток РХХ мультиметром (40-80 Ом между контактами A-B и C-D).
3. Оценить плавность хода иглы после снятия регулятора: конус должен перемещаться без заеданий.
4. Очистить посадочное отверстие и канал дросселя спецсредством (очиститель карбюратора).
5. Заменить неисправный РХХ (требует последующей адаптации через диагностическое оборудование).

Симптом	Вероятная причина	Действие
Глохнет на холостом ходу	Залипание иглы, обрыв обмотки	Очистка или замена РХХ
Плавают обороты (800-1500 об/мин)	Загрязнение канала, износ РХХ	Чистка дросселя, проверка регулятора
Высокие обороты (1100+ об/мин)	Неисправность цепи управления, заклинивание РХХ	Диагностика проводки, замена РХХ

Симптомы загрязнения внутренних поверхностей заслонки

Загрязнение рабочей зоны заслонки и стенок впускного тракта напрямую влияет на стабильность работы двигателя. Нагар и масляные отложения нарушают расчетный воздушный поток и ухудшают смесеобразование.

Типичные признаки проявляются комплексно, особенно на холостом ходу и малых оборотах. Отложения мешают корректному закрытию створки и искажают показания датчиков, что провоцирует сбои в работе электронного управления.

Основные проявления

• Неустойчивые обороты холостого хода: двигатель "троит", обороты самопроизвольно плавают в диапазоне 500-1200 об/мин
• Затрудненный запуск: требуется длительное вращение стартером, особенно после кратковременной остановки ("горячий старт")
• Провалы при резком нажатии педали газа: кратковременная потеря тяги, рывки или захлебывание при разгоне
• Самопроизвольная остановка двигателя: глохнет при переключении передач, на светофорах или при включении нагрузки (кондиционер, фары)
• Повышенный расход топлива: до 15-20% из-за некорректных показаний ДПДЗ и ДМРВ
• Загорание лампы Check Engine: ошибки P0505 (неисправность IAC), P0120 (ДПДЗ), P0171 (бедная смесь)

Симптом	Причина нарушения
Плавание оборотов ХХ	Заедание оси заслонки, заклинивание РХХ
Рывки на разгоне	Нарушение соотношения топливовоздушной смеси
Глохнет на переходных режимах	Сбои адаптации ЭБУ из-за изменения проходного сечения

Нестабильные обороты холостого хода: основные причины

Нестабильная работа двигателя на холостом ходу – распространённая проблема, часто связанная с системой управления дроссельным узлом. Обороты могут плавать, самопроизвольно повышаться или падать, двигатель глохнет после запуска либо вибрирует.

Ключевые причины обычно кроются в нарушениях подачи воздуха, топлива или некорректной работе датчиков, влияющих на формирование топливно-воздушной смеси при закрытой дроссельной заслонке.

Основные источники проблемы

Наиболее частые виновники неустойчивых оборотов холостого хода:

• Загрязнение дроссельного узла: Нагар на заслонке и стенках канала нарушает герметичность в закрытом положении и мешает правильному подсосу воздуха.
• Неисправность регулятора холостого хода (РХХ): Заедание штока, износ, загрязнение или электрический обрыв внутри РХХ, который как раз отвечает за поддержание оборотов при закрытой заслонке.
• Подсос неучтённого воздуха: Разгерметизация впускного тракта после ДМРВ (трещины в патрубках, прокладках впускного коллектора, уплотнителях форсунок). ЭБУ не учитывает этот воздух, смесь становится бедной.
• Некорректная работа датчика положения дроссельной заслонки (ДПДЗ): Износ резистивного слоя или плохой контакт дают ложный сигнал о положении заслонки.
• Загрязнение или отказ датчика массового расхода воздуха (ДМРВ): Неверные данные о количестве поступающего воздуха приводят к ошибкам в расчете смеси.
• Проблемы с системой вентиляции картерных газов (PCV): Забитый маслоотделитель или клапан PCV вызывают избыточный подсос газов во впуск, обогащая смесь.
• Низкое давление топлива или неисправные форсунки: Слабый бензонасос, забитый фильтр или "льющие"/закоксованные форсунки нарушают состав смеси.

Дополнительные факторы: Неисправность датчика температуры охлаждающей жидкости (ДТОЖ), сильное загрязнение воздушного фильтра, некачественное топливо, проблемы с высоковольтными проводами или свечами зажигания также могут косвенно влиять на устойчивость холостого хода.

Провалы мощности при резком нажатии на педаль газа

Резкое открытие дроссельной заслонки на Приоре приводит к моментальному увеличению объема воздуха, поступающего во впускной коллектор. Топливная система должна мгновенно среагировать, увеличив подачу бензина для сохранения оптимального соотношения топливовоздушной смеси (примерно 1:14.7). Если реакция топливоподачи запаздывает или недостаточна, происходит кратковременное обеднение смеси. Это означает, что топлива в смеси слишком мало по отношению к воздуху.

Обедненная смесь сгорает медленнее и менее эффективно. В цилиндрах падает давление сгорания, что непосредственно ощущается водителем как провал – резкая потеря тяги, "подергивание" или "захлебывание" двигателя в момент нажатия на газ. Двигатель не успевает набрать обороты, машина теряет динамику. После кратковременной задержки (когда ЭБУ компенсирует смесь или водитель отпускает педаль) работа обычно нормализуется.

Основные причины провалов на Приоре

Провалы при резком нажатии на педаль газа чаще всего связаны с неисправностями в системах, отвечающих за формирование топливовоздушной смеси или ее воспламенение:

• Недостаточная подача топлива:
  • Забитый топливный фильтр (сетка в баке или магистральный).
  • Износ или загрязнение топливного насоса (снижение давления и производительности).
  • Неисправность регулятора давления топлива (РДТ).
  • Загрязненные или неисправные топливные форсунки (недостаточное распыление или пропуск).
• Некорректные показания датчиков:
  • Неисправный или загрязненный Датчик Массового Расхода Воздуха (ДМРВ) – передает неверные данные о количестве поступающего воздуха.
  • Неисправный Датчик Положения Дроссельной Заслонки (ДПДЗ) – искажает информацию о степени открытия заслонки для ЭБУ.
  • Неисправный Датчик Положения Коленчатого Вала (ДПКВ) – сбои в синхронизации зажигания и впрыска.
  • Неисправный Датчик Температуры Охлаждающей Жидкости (ДТОЖ) – ЭБУ рассчитывает смесь для неправильного теплового режима двигателя.
• Проблемы с системой зажигания:
  • Изношенные или загрязненные свечи зажигания.
  • Пробитые высоковольтные провода.
  • Неисправные катушки зажигания.
• Загрязнение дроссельного узла: Сильные отложения на заслонке и стенках канала нарушают проходное сечение и подвижность заслонки, мешая точному дозированию воздуха.
• Подсос неучтенного воздуха: Трещины во впускном тракте после ДМРВ, поврежденные патрубки вакуумной системы, негерметичность уплотнений дроссельного узла или впускного коллектора.

Компонент/Система	Характерная неисправность	Симптомы (кроме провала)
ДМРВ	Загрязнение, неверные показания	Плавающие холостые, повышенный расход, трудный запуск
Топливный насос / РДТ	Снижение давления топлива	Длительный запуск, потеря мощности на высоких оборотах
Форсунки	Загрязнение, закоксовывание	Неустойчивая работа на ХХ, троение, повышенный расход
Свечи зажигания / Катушки / ВВ-провода	Пробой, нагар, износ	Троение двигателя, особенно под нагрузкой, рывки
Подсос воздуха	Разгерметизация впускного тракта	Высокие или плавающие холостые, ошибки по обеднению смеси

Диагностика и ремонт

Выявление точной причины требует комплексного подхода:

1. Сканирование ошибок ЭБУ: Использование диагностического сканера (OBD-II) для чтения кодов неисправностей (P0171, P0172, P0300-P0304 и др.) и анализа показаний датчиков в реальном времени.
2. Проверка давления топлива: Замер манометром в топливной рампе на ХХ и при резком открытии дросселя.
3. Визуальный осмотр: Поиск трещин в патрубках, следов подсоса воздуха, состояния ВВ-проводов, колодок жгута датчиков.
4. Проверка системы зажигания: Осмотр свечей, проверка сопротивления ВВ-проводов, тест катушек зажигания.
5. Оценка состояния дроссельного узла: Проверка чистоты заслонки и канала, отсутствия заеданий, состояния уплотнений.
6. Проверка датчиков: Измерение сопротивления/напряжения ДПДЗ, ДТОЖ, тестирование ДМРВ (сравнение показаний сканера с эталонными при отключении разъема).

Ремонт напрямую зависит от выявленной причины:

• Чистка дроссельного узла специальным очистителем (ВАЖНО: после чистки часто требуется адаптация (обучение) дросселя через диагностическое оборудование).
• Замена топливного фильтра.
• Чистка или замена форсунок.
• Замена топливного насоса или РДТ.
• Замена неисправных датчиков (ДМРВ, ДПДЗ, ДТОЖ и др.).
• Замена свечей зажигания, ВВ-проводов, катушек.
• Устранение подсосов воздуха: Замена патрубков, уплотнительных колец дросселя/впускного коллектора.
• Прошивка (чип-тюнинг) ЭБУ: В некоторых случаях помогает скорректировать программные настройки реакции на резкое открытие дросселя.

Плавание оборотов холостого хода на прогретом двигателе

Плавание оборотов проявляется как самопроизвольное изменение частоты вращения коленвала в диапазоне 500–1500 об/мин на прогретом моторе при отпущенной педали газа. Это сопровождается вибрациями, рывками и нестабильной работой силового агрегата в режиме ХХ.

Явление возникает из-за нарушения баланса между подачей воздуха и топлива, некорректного управления холостым ходом или подсоса неучтенного воздуха. Проблема требует оперативной диагностики, так как ведет к перерасходу топлива, повышенной нагрузке на двигатель и риску внезапной остановки мотора.

Распространенные причины и методы устранения

Причина	Решение
Загрязнение дроссельной заслонки и канала РХХ	Очистка спецсредством (без механического воздействия на заслонку)
Неисправность регулятора холостого хода (РХХ)	Замена регулятора, проверка контактов и проводки
Подсос воздуха через: Трещины в патрубках Прокладку впускного коллектора Уплотнение дроссельного узла	Поиск утечек дымогенератором, замена поврежденных элементов
Ошибки датчиков: ДПДЗ (датчик положения дросселя) ДМРВ (расхода воздуха) ДК (кислородный датчик)	Диагностика сканером, замена неисправных датчиков
Загрязнение топливных форсунок	Чистка форсунок ультразвуком или спецдобавками в бак
Низкое давление топлива	Проверка топливного насоса, фильтра и регулятора давления
Сбой адаптаций ЭБУ после чистки дросселя	Ручная калибровка заслонки через диагностическое оборудование

Важно: Перед ремонтом выполните базовую проверку:

1. Состояние воздушного фильтра
2. Целостность вакуумных шлангов
3. Качество контактов на разъемах РХХ и ДПДЗ
4. Отсутствие ошибок в памяти ЭБУ

При сохранении проблемы после устранения типичных неисправностей потребуется углубленная диагностика: проверка компрессии, герметичности клапанной крышки, корректности работы фазовращателя и датчика температуры ОЖ.

Отсутствие реакции на педаль газа: крайние положения заслонки

При неисправностях дроссельной заслонки на Приоре водитель может столкнуться с полным отсутствием реакции двигателя на нажатие педали газа. Эта проблема часто возникает из-за некорректного позиционирования заслонки в крайних положениях – либо она физически не может открыться (заклинивает в закрытом состоянии), либо не возвращается в нулевое положение после отпускания педали. Механическое заедание или нарушение калибровки электронного блока управления приводит к тому, что двигатель либо работает только на холостых оборотах без возможности разгона, либо, наоборот, "зависает" на высоких оборотах.

Основные причины, связанные с крайними положениями, включают сильное загрязнение внутренней поверхности дроссельного узла и оси заслонки нагаром, препятствующим свободному ходу. Износ или повреждение возвратной пружины не обеспечивает закрытие, а поломка или критический износ шестерен привода в электронной заслонке (ДПДЗ) мешают корректному перемещению. Ошибки в работе датчиков положения (ДПДЗ) или электродвигателя привода (в случае E-Gas) также вводят ЭБУ в заблуждение относительно реального угла открытия.

Диагностика и ремонт

Для устранения проблемы необходимо выполнить следующие действия:

1. Визуальный осмотр и чистка: Снять дроссельный узел, тщательно очистить каналы, ось и саму заслонку от нагара специальным очистителем, проверить легкость и плавность хода без заеданий.
2. Проверка механических компонентов:
   • Убедиться в целостности и правильном натяжении возвратной пружины.
   • Осмотреть приводной механизм (трос газа – на механической заслонке, шестерни редуктора – на электронной) на предмет обрывов, деформаций, износа.
3. Диагностика электронных компонентов (E-Gas):
   • Считать ошибки ЭБУ сканером (коды, связанные с ДПДЗ, приводом заслонки, педалью газа).
   • Проверить работу электродвигателя привода заслонки.
   • Протестировать датчики положения заслонки и педали газа (сопротивление, плавность изменения сигнала).
4. Адаптация (обучение) заслонки: После чистки или замены компонентов обязательно провести процедуру обучения дроссельной заслонки с помощью диагностического оборудования. Это позволяет ЭБУ запомнить корректные крайние положения (0% и 100% открытия).

Если механическая очистка и адаптация не помогают, а диагностика выявила неисправность электронных компонентов (датчиков, привода), потребуется замена поврежденных элементов или всего дроссельного узла в сборе.

Загорание Check Engine: типовые ошибки по дросселю (P0120, P0220)

Загорание лампы Check Engine при проблемах с дроссельным узлом на Приоре часто сопровождается ошибками P0120 и P0220, связанными с датчиками положения дроссельной заслонки (ДПДЗ). Эти коды указывают на неисправности в цепях или показаниях датчиков, что напрямую влияет на работу двигателя: ЭБУ не получает корректных данных о положении заслонки.

Датчик положения дроссельной заслонки (ДПДЗ) на Приоре объединяет два потенциометра в одном корпусе (ДПДЗ-1 и ДПДЗ-2), передающих противоположные сигналы для контроля и взаимной проверки. Ошибки P0120 и P0220 фиксируются при выходе сигналов за допустимые пределы, рассогласовании показаний или обрыве цепи.

Характеристики ошибок и методы устранения

Код ошибки	Описание	Основные причины	Способы проверки и ремонта
P0120	Неисправность цепи датчика положения дроссельной заслонки (ДПДЗ-1)	Обрыв/замыкание проводки к ДПДЗ-1 Окисление контактов разъёма Износ резистивного слоя ДПДЗ-1 Неправильная регулировка заслонки	Проверить целостность проводов (контакты 1–3 разъёма ДПДЗ) Очистить контакты разъёма, обработать WD-40 Измерить сопротивление ДПДЗ-1 (должно плавно меняться при открытии заслонки) Отрегулировать начальное положение заслонки
P0220	Неисправность цепи датчика положения дроссельной заслонки (ДПДЗ-2)	Повреждение проводов к ДПДЗ-2 Короткое замыкание в цепи Механическая поломка ДПДЗ-2 Загрязнение дроссельного узла	Протестировать проводку (контакты 4–6 разъёма ДПДЗ) Проверить напряжение ДПДЗ-2 (должно быть 0.3–4.7 В) Очистить дроссель от нагара Сравнить показания ДПДЗ-1 и ДПДЗ-2 сканером (должны изменяться инверсно)

Важно: При замене ДПДЗ используйте оригинальные датчики (например, Bosch 0 281 122 001). После ремонта обязательна адаптация дросселя через диагностический сканер. Если ошибки сохраняются, проверьте массу двигателя и состояние ЭБУ.

Повышенный расход топлива как косвенный признак неполадок

Завышенный расход горючего на Приоре часто указывает на некорректную работу дроссельного узла. При нарушении герметичности системы или сбоях в регулировке воздушного потока ЭБУ двигателя получает неверные данные о количестве поступающего воздуха, что провоцирует переобогащение топливной смеси.

Наиболее вероятные причины возросшего потребления топлива, связанные с заслонкой:

• Загрязнение дросселя - нагар на стенках и заслонке нарушает плотность прилегания, вызывая подсос неучтённого воздуха
• Неисправность датчика положения (ДПДЗ) - передаёт контроллеру ложные показания об угле открытия
• Износ оси заслонки - люфт препятствует точному позиционированию
• Нарушение калибровки - после чистки или замены требуется адаптация узла

Диагностика и устранение

Для подтверждения связи расхода с дросселем выполните:

1. Проверку ошибок ЭБУ через диагностический сканер
2. Визуальный осмотр узла на наличие загрязнений и механических повреждений
3. Контроль показаний ДПДЗ в реальном времени при плавном нажатии педали газа

Проблема	Решение
Загрязнение	Очистка спецсредством без механического воздействия
Неисправность ДПДЗ	Замена датчика с последующей адаптацией
Износ оси	Установка ремонтного комплекта или полная замена узла

Важно: после любых работ с дросселем обязательна процедура обучения через диагностическое оборудование - без этого ЭБУ не сможет корректно управлять холостым ходом и топливоподачей.

Диагностика механического заклинивания оси дроссельной заслонки

Механическое заклинивание оси дроссельной заслонки возникает из-за загрязнения нагаром, деформации деталей или износа втулок. Проблема проявляется как заедание педали газа, плавающие обороты двигателя или ошибка Р2135 (несоответствие сигналов ДПДЗ/ДПДЗ2).

Для точного выявления причины требуется демонтаж узла с последующей визуальной и тактильной проверкой подвижности оси. Ключевые этапы диагностики включают:

Порядок проверки

1. Демонтаж дроссельного узла: Отсоедините воздуховод, разъём датчика положения (ДПДЗ) и трос привода (если механический). Снимите блок с впускного коллектора.
2. Визуальный осмотр:
   • Проверьте зазоры между осью и корпусом на предмет перекоса
   • Выявите глубокие борозды или выработку на оси
   • Обнаружьте отложения смолы/нагара в зоне контакта заслонки с корпусом
3. Проверка хода оси:
   • Вручную перемещайте сектор привода от упора до упора
   • Отмечайте участки с повышенным сопротивлением или "мёртвые" зоны
   • Оцените плавность хода без рывков
4. Диагностика втулок: При люфте оси более 0.5 мм или задирах на поверхности – втулки требуют замены.

Признак	Возможная причина	Метод проверки
Заклинивание в определённом положении	Деформация заслонки, нагар на кромке	Осмотр при полном открытии
Тугой ход по всей амплитуде	Износ/коррозия втулок, загустевшая смазка	Проверка усилия при вращении
Люфт с заеданием	Разбитые втулки, искривление оси	Раскачивание оси пальцами

После диагностики примите решение о промывке спецсредством (при загрязнении без повреждений), замене втулок (при износе) или установке нового дроссельного узла (при деформации оси/корпуса). Перед сборкой нанесите термостойкую смазку для подшипников (например, Molykote BR2 Plus) на посадочные места оси.

Проверка датчика положения дросселя мультиметром

Для диагностики потребуется мультиметр в режиме вольтметра и тонкая отвертка. Предварительно отсоедините разъем датчика при выключенном зажигании, затем визуально осмотрите контакты на предмет окисления или повреждений.

После осмотра подключите разъем обратно, включите зажигание без запуска двигателя. С помощью булавок или тонких игл подключите щупы мультиметра к сигнальным контактам датчика через резиновый уплотнитель разъема, не повредив изоляцию.

Порядок измерений

Этап 1: Напряжение холостого хода

• При закрытой заслонке (педаль газа отпущена) показания должны составлять 0.3–0.7 В
• Значения ниже 0.3 В свидетельствуют о износе резистивного слоя или неисправности

Этап 2: Плавность изменения напряжения

1. Медленно нажимайте педаль газа рукой
2. Фиксируйте показания вольтметра: напряжение должно расти без скачков и провалов
3. При полностью открытой заслонке напряжение должно достигать 4.0–4.8 В

Состояние заслонки	Норма напряжения	Признак неисправности
Закрыта	0.3–0.7 В	Скачки при касании, обрыв цепи
Открывается	Плавный рост	Резкие падения показаний
Полностью открыта	4.0–4.8 В	Значения ниже 3.8 В

Интерпретация результатов: Если обнаружены скачки напряжения, отсутствие плавного изменения или выход значений за указанные пределы – датчик требует замены. Дополнительно проверьте опорное напряжение (+5 В) и массу на разъеме для исключения проблем с проводкой.

Тестирование сопротивления обмоток РХХ: нормативные значения

Для проверки исправности обмоток регулятора холостого хода (РХХ) измеряют их электрическое сопротивление мультиметром в режиме омметра. Щупы прибора подключают к контактным выводам разъема РХХ попарно, проверяя обе обмотки управления.

Измерения проводят на снятом с дроссельного узла датчике при комнатной температуре (20-25°C). Отклонение от нормативных значений свидетельствует о внутреннем обрыве цепи, межвитковом замыкании или нарушении контактов в колодке.

Нормативные параметры сопротивления

Для регулятора холостого хода автомобилей Lada Priora стандартные показатели составляют:

• Между выводами A и B: 53±5 Ом
• Между выводами C и D: 53±5 Ом

Проверяемые выводы	Норма (Ом)
A и B	48-58
C и D	48-58

Дополнительно проверяют отсутствие замыкания между соседними обмотками и корпусом. При замере между любой парой выводов из разных пар (например, A и C) или между любым выводом и металлическим корпусом мультиметр должен показывать бесконечное сопротивление (обрыв цепи).

При несоответствии параметров РХХ подлежит замене. Механическая очистка иглы при неисправных обмотках неэффективна, так как основная причина – нарушение электрических характеристик катушек управления шаговым двигателем.

Осмотр состояния дроссельной прокладки на предмет разрывов

Тщательный визуальный осмотр прокладки дроссельного узла является обязательным этапом диагностики. Необходимо обеспечить хорошее освещение и, при необходимости, использовать фонарик для детального изучения поверхности уплотнителя по всему периметру контакта с корпусом дросселя и впускным коллектором.

Основное внимание уделите поиску явных признаков нарушения целостности. Систематично проверьте прокладку на наличие следующих дефектов:

Ключевые признаки повреждения

• Разрывы и трещины: Любые, даже мелкие, надрывы материала, особенно в углах или по краям, нарушают герметичность.
• Расслоение: Отслоение композитных слоев (если прокладка многослойная) или отделение резины от армирующего каркаса.
• Деформация и усадка: Потеря упругости, сильное сплющивание, изменение формы, делающее невозможным плотное прилегание.
• Надрезы и задиры: Следы механического повреждения, возникшие при предыдущей установке или демонтаже.
• Пересыхание и растрескивание: Появление множества мелких трещин из-за старения резины и воздействия температур.

Важно: Даже незначительные, на первый взгляд, повреждения часто становятся причиной подсоса неучтенного воздуха. Если визуальный осмотр выявил любые из перечисленных дефектов, прокладка подлежит обязательной замене.

Для подтверждения герметичности стыка, особенно если визуальных дефектов не обнаружено, но есть подозрения на подсос, проведите дополнительную проверку:

Метод проверки	Описание
Мыльный раствор	Нанесите мыльную воду на стык прокладки и корпуса дросселя/коллектора при работающем на холостом ходу двигателе. Появление пузырей укажет на место подсоса.
Дымогенератор	Самый точный метод. Подача дыма во впускной тракт после дросселя покажет утечку через неплотности в виде струйки дыма.

Обнаружение разрывов, трещин или подтвержденного подсоса воздуха через прокладку требует её незамедлительной замены на новую, рекомендованную для вашей модели Приоры. Установку производите на чистые, обезжиренные поверхности фланцев.

Программная адаптация электронной заслонки после вмешательств

Электронная дроссельная заслонка (ЭДЗ) Приоры управляется контроллером двигателя (ЭБУ), который постоянно отслеживает и корректирует её положение в зависимости от сигналов педали газа, скорости, нагрузки и других параметров. После любых работ, связанных со снятием/установкой самой заслонки, её привода, педали акселератора или отключением питания ЭБУ (снятие клемм АКБ), сохраненные в памяти контроллера адаптационные параметры (настройки "нулевого" положения заслонки и хода педали газа) теряются.

Без проведения процедуры повторной адаптации (обучения) ЭБУ не сможет правильно интерпретировать сигналы датчиков положения дроссельной заслонки (ДПДЗ) и педали акселератора (ДПА). Это неизбежно приведет к некорректной работе двигателя: плавающим или повышенным оборотам холостого хода, провалам при нажатии на педаль газа, рывкам, увеличению расхода топлива, а также к появлению ошибок в памяти ЭБУ (например, P2135, P0123, P0223, связанных с несоответствием сигналов ДПДЗ/ДПА).

Процедура адаптации (обучения)

Существует два основных способа провести адаптацию ЭДЗ на Приоре:

1. Адаптация с помощью диагностического оборудования:
   • Требуется наличие совместимого диагностического сканера (например, АСКАН, ELM327 с подходящим ПО типа OpenDiag, DST-2, Delphi DS150E и т.д.).
   • Сканер подключается к диагностическому разъему OBD-II автомобиля.
   • В меню программы выбирается соответствующий блок управления (двигатель).
   • Находится и запускается функция "Адаптация дроссельной заслонки", "Обучение ДЗ", "Throttle Valve Adaptation" или аналогичная.
   • Программа пошагово проведет пользователя через процесс, который обычно включает:
     • Проверку отсутствия ошибок по ДПДЗ/ДПА.
     • Прогрев двигателя до рабочей температуры (80-95°C).
     • Выключение всех мощных потребителей (фары, печка, кондиционер).
     • Автоматическое выполнение цикла перемещения заслонки для поиска и запоминания её крайних положений и "нуля".
     • Адаптацию положения педали газа (иногда отдельным пунктом).
   • Программа сообщит об успешном завершении или наличии ошибок.
2. "Ручная" адаптация (с помощью педали газа и зажигания):
   • Важно: Этот метод не всегда срабатывает на всех прошивках ЭБУ Приоры и менее надежен, чем сканер. Его стоит рассматривать как временное решение при отсутствии оборудования.
   • Прогреть двигатель до рабочей температуры. Заглушить.
   • Выключить зажигание, подождать не менее 10 секунд.
   • Включить зажигание (НО НЕ ЗАВОДИТЬ ДВИГАТЕЛЬ). Подождать ровно 30 секунд (не нажимая на педаль газа!). В течение этого времени внутри дроссельного узла могут быть слышны щелчки и жужжание – привод калибрует заслонку.
   • Через 30 секунд выключить зажигание, подождать не менее 10 секунд.
   • Завести двигатель, дать поработать на холостом ходу несколько минут. Проверить стабильность оборотов.

Метод	Преимущества	Недостатки
Диагностический сканер	Надежность и гарантия выполнения Возможность считывания/сброса ошибок Четкие инструкции и контроль процесса Часто включает адаптацию педали газа	Требует наличия оборудования и ПО Может потребовать некоторых навыков
"Ручной" метод	Не требует оборудования	Работает не на всех ЭБУ/прошивках Менее надежен Не адаптирует педаль газа Нет контроля ошибок

Критически важные условия для успешной адаптации:

• Аккумуляторная батарея должна быть полностью заряжена.
• Двигатель обязательно должен быть прогрет до рабочей температуры (80-95°C).
• Все контакты разъемов дроссельного узла, привода, педали газа должны быть чистыми и надежно соединены.
• На дроссельном узле не должно быть механических повреждений, заеданий заслонки, сильного загрязнения (особенно в области её оси).
• Отсутствие активных ошибок по ДПДЗ, ДПА, цепи привода заслонки в памяти ЭБУ.

Предупреждение: Попытки адаптировать дроссельный узел с механическими неисправностями (заедание заслонки, износ шестерен привода, неисправность одного из датчиков ДПДЗ) или с плохими контактами бесполезны и часто приводят к срыву процедуры адаптации или её некорректному завершению. Сначала необходимо устранить все механические и электрические неполадки.

Инструменты для очистки

Для эффективной очистки дроссельной заслонки Приоры применяются специализированные аэрозольные очистители. Эти составы разработаны для растворения масляно-пылевых отложений, нагара и лаковых образований на поверхности заслонки и внутренних каналах корпуса, не повреждая чувствительные компоненты узла.

Безворсовые салфетки выступают обязательным дополнением к аэрозолю. Их ключевая особенность – отсутствие ворсинок, которые могут отделиться при протирке и попасть во впускной тракт, вызывая засорение каналов или нарушения работы датчиков. Салфетки механически удаляют размягченные загрязнения после обработки химическим составом.

Ключевые требования к инструментам

Инструмент	Критерии выбора
Аэрозольный очиститель	Специализация для дроссельных узлов (например, Liqui Moly DrosselKlappen-Reiniger или ABRO Carb & Choke Cleaner); отсутствие агрессивных компонентов, повреждающих антифрикционное покрытие; быстрое испарение без остаточной пленки.
Безворсовые салфетки	Материал: микрофибра или целлюлоза; высокая абсорбция; нулевая ломкость волокон; размер, обеспечивающий удобный доступ к углам корпуса.

Важные замечания:

• Категорически избегайте использования ветоши, ватных дисков или салфеток с ворсом – их частицы блокируют каналы системы вентиляции картера.
• Не применяйте бензин, ацетон или универсальные растворители – они разрушают молибденовое покрытие заслонки и резиновые уплотнители.

Демонтаж дроссельного узла: последовательность действий

Перед началом работ подготовьте набор ключей (обычно требуется на 10, 13 мм), отвертку, ветошь и очиститель. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и ошибок ЭБУ.

Обеспечьте чистоту рабочей зоны – попадание грязи во впускной тракт недопустимо. Зафиксируйте положение патрубков и разъемов (можно сделать фото или маркировку), чтобы избежать путаницы при сборке.

Пошаговый процесс снятия

1. Ослабьте хомуты крепления воздуховода к корпусу воздушного фильтра и дросселю, после чего снимите гофру.
2. Отсоедините электрические разъемы:
   • Разъем регулятора холостого хода (РХХ)
   • Разъем датчика положения дроссельной заслонки (ДПДЗ)
3. Аккуратно снимите шланги систем вентиляции картера (малого и большого диаметра) и вакуумный шланг тормозного усилителя.
4. Выкрутите 4 гайки крепления дроссельного узла к ресиверу (ключ на 13 мм).
5. Сдвиньте узел вперед по направляющим шпилькам, отсоедините от дросселя трос привода педали газа (если установлен механический привод).
6. Извлеките дроссельный узел, сразу закрыв впускное отверстие ресивера чистой ветошью.

Критичный момент	Не прикладывайте усилий к разъемам и датчикам – используйте фиксатор-язычок для отсоединения.
Контроль	Проверьте состояние уплотнительного кольца на ресивере – при повреждении замените.

Промывка заслонки без снятия: меры предосторожности

Перед промывкой дроссельной заслонки на Приоре без демонтажа тщательно изучите руководство по эксплуатации и подготовьте защитные средства: очки, перчатки и респиратор. Убедитесь в отсутствии открытого огня, искр и детей/животных вблизи рабочей зоны – очистители содержат летучие токсичные компоненты.

Обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и ошибок ЭБУ. Не допускайте попадания жидкости на датчик положения дроссельной заслонки (ДПДЗ), разъёмы электропроводки и резиновые уплотнители – это может вызвать их коррозию или разрушение.

Критичные правила безопасности

• Запрещено вращение заслонки пальцами – приводит к поломке оси или нарушению калибровки
• Исключите ацетон и агрессивные растворители – используйте только спецочистители для карбюраторов/дросселей
• Не допускайте заливания коллектора – избыток жидкости стекает во впуск, вызывая гидроудар

Этап работы	Риск	Мера противодействия
Снятие патрубка воздуховода	Повреждение хомутов/гофры	Ослаблять хомуты отвёрткой, не дёргать патрубок
Распыление очистителя	Воспламенение паров	Глушить двигатель перед обработкой, охладить коллектор
Очистка каналов ХХ	Загрязнение регулятора ХХ	Закрывать каналы ветошью при распылении

После обработки дождитесь полного испарения состава (5-10 минут), подключите аккумулятор и обязательно выполните адаптацию дросселя через диагностический сканер. Без процедуры обучения возможны: плавающие обороты, ошибки P0506/P0507 и повышенный расход топлива.

Очистка каналов системы холостого хода от грязи

Система холостого хода на Приоре оснащена тонкими каналами, подающими воздух в обход дроссельной заслонки. Со временем они забиваются масляным нагаром, пылью и отложениями картерных газов. Это приводит к сужению проходного сечения и нарушению баланса воздушно-топливной смеси.

Загрязнение проявляется нестабильными оборотами холостого хода, самопроизвольной остановкой двигателя, рывками при трогании с места. Игнорирование проблемы вызывает повышенный износ регулятора холостого хода (РХХ) и датчика положения дроссельной заслонки (ДПДЗ).

Порядок очистки

1. Демонтаж дроссельного узла:
   • Снимите воздушный патрубок и отключите разъемы РХХ, ДПДЗ, шланги вентиляции картера.
   • Открутите гайки крепления узла к ресиверу, аккуратно извлеките блок вместе с прокладкой.
2. Обработка каналов:
   • Выкрутите регулятор холостого хода для доступа к его посадочному каналу и воздуховодам.
   • Распылите специализированный очиститель карбюратора (Liqui Moly, ABRO) во все отверстия системы ХХ.
   • Оставьте на 10-15 минут для растворения отложений.
3. Механическое удаление грязи:
   • Мягкой кисточкой или ватной палочкой пройдитесь по каналам.
   • Продуйте сжатым воздухом (обязательно в защитных очках!).
   • Повторите обработку до полного удаления черного налета.
4. Чистка РХХ:
   • Погрузите иглу регулятора в очиститель на 5 минут.
   • Аккуратно протрите шток чистой ветошью без ворса.
5. Сборка и адаптация:
   • Установите РХХ, замените уплотнительное кольцо при повреждении.
   • Соберите узел в обратной последовательности с новой прокладкой.
   • После запуска прогрейте двигатель до 80°C и проведите адаптацию заслонки: снимите клемму АКБ на 10 минут или используйте диагностический сканер.

Ошибки при чистке	Последствия
Использование металлических щеток/игл	Повреждение каналов, нарушение геометрии
Попадание чистящего средства в датчики	Выход из строя ДПДЗ, РХХ
Отсутствие продувки воздухом	Остатки грязи в каналах, заклинивание штока РХХ

При сильном износе каналов или неэффективности чистки требуется замена дроссельного узла. Профилактическую очистку рекомендуется проводить каждые 30-40 тыс. км пробега, особенно при эксплуатации в пыльных условиях или с некачественным топливом.

Удаление нагара на стенках дроссельной камеры

Регулярное удаление нагара со стенок дроссельной камеры – обязательная процедура для поддержания корректной работы двигателя. Загрязнения нарушают геометрию проходного канала, препятствуют плотному закрытию заслонки и искажают показания датчиков положения.

Пренебрежение чисткой приводит к нестабильным холостым оборотам, рывкам при разгоне, повышенному расходу топлива и ошибкам по системе впуска (например, P0505). Проверку состояния камеры рекомендуется совмещать с заменой воздушного фильтра.

Процедура очистки

Необходимые материалы: специализированный очиститель дроссельной заслонки (например, LIQUI MOLY Pro-line Drosselklappen-Reiniger), безворсовые салфетки, мягкая кисть, средства защиты (перчатки, очки).

1. Демонтаж узла: Снять корпус дросселя с впускного коллектора, предварительно отсоединив разъемы ДПДЗ и РХХ, а также шланги вентиляции картера и охлаждающей жидкости (при наличии).
2. Механическая очистка: Распылить очиститель на внутренние стенки, ось заслонки и каналы РХХ. Выждать 5-10 минут для растворения отложений.
3. Удаление нагара: Аккуратно протереть поверхности салфеткой, используя кисть для труднодоступных мест. Запрещено применять абразивы или металлические щетки!
4. Промывка каналов: Обработать канал регулятора холостого хода струей очистителя до полного удаления грязи.
5. Сушка и установка: Продуть узел сжатым воздухом. Установить дроссель на место, подключить все шланги и разъемы.

Важно: После сборки выполнить процедуру адаптации дроссельной заслонки через диагностическое оборудование (например, АВТОКАД) или путем сброса ЭБУ (отключение АКБ на 10-15 минут). Это исключит плавающие обороты на первых запусках.

Снятие и установка резиновой уплотнительной прокладки

Резиновая прокладка обеспечивает герметичность соединения между дроссельным узлом и впускным коллектором. Повреждение уплотнителя вызывает подсос неучтённого воздуха, что приводит к сбоям в работе двигателя: плавающим оборотам, ошибкам по обеднению смеси и повышенному расходу топлива. Для замены потребуется демонтировать дроссельную заслонку.

Не используйте металлические инструменты для очистки посадочных поверхностей – рискуете повредить привалочные плоскости. Всегда устанавливайте новую прокладку даже при минимальных дефектах старой. Игнорирование замены усугубит проблемы с холостым ходом и может вызвать заклинивание регулятора РХХ из-за загрязнений.

Пошаговая процедура замены

1. Подготовка:
   • Сбросьте минусовую клемму аккумулятора
   • Отсоедините патрубок воздуховода от корпуса дросселя
   • Снимите разъёмы с датчиков: ДПДЗ, РХХ, ДАД
2. Демонтаж дроссельного узла:
   • Ослабьте хомут крепления шланга вентиляции картера
   • Открутите 4 гайки крепления (ключ на 13 мм)
   • Аккуратно снимите узел, отводя в сторону трос привода газа
3. Замена прокладки:
   • Снимите старую прокладку с посадочного фланца
   • Очистите контактные поверхности коллектора и дросселя ветошью
   • Установите новую прокладку, совместив её с направляющими штифтами
4. Обратная сборка:
   • Приложите дроссельный узел к коллектору без перекосов
   • Затяните гайки крест-накрест с моментом 9-15 Н·м
   • Подключите все датчики, шланги и воздуховод
   • Подсоедините клемму аккумулятора

Обязательные действия после установки: Выполните адаптацию дроссельной заслонки через диагностический сканер. Запустите двигатель и проверьте отсутствие подсоса воздуха мыльным раствором на стыках. Контролируйте стабильность холостого хода (750-800 об/мин) и отсутствие ошибок в ЭБУ.

Правила очистки электронной заслонки (без повреждения напыления)

Перед очисткой электронной дроссельной заслонки Приоры снимите минусовую клемму с АКБ для обесточивания системы. Отсоедините воздуховод и разъем управления заслонкой, аккуратно демонтируя узел без резких движений – механизм чувствителен к ударам.

Исключите абразивные материалы: металлические щетки, наждачную бумагу и жесткие губки. Запрещено использовать агрессивные растворители (ацетон, бензин), кислоты или щелочи – они разрушают антифрикционное тефлоновое покрытие на заслонке и стенках камеры.

Пошаговая технология очистки

1. Подготовьте средства: специализированный очиститель для дроссельных заслонок (например, Liqui Moly DrosselKlappen-Reiniger), ватные палочки, безворсовые салфетки.
2. Фиксация заслонки: рукой удерживайте заслонку в полуоткрытом положении для доступа к труднодоступным зонам.
3. Нанесение состава: распыляйте очиститель с расстояния 5-7 см на загрязненные поверхности:
   • Края заслонки и ось вращения
   • Внутренние стенки камеры
   • Каналы регулятора холостого хода
4. Удаление отложений: через 2-3 минуты размягчения налета аккуратно сотрите грязь салфеткой или ватной палочкой. Действуйте без нажима – напыление легко повредить.
5. Сушка: оставьте узел на 15-20 минут для полного испарения состава перед установкой.

После монтажа выполните адаптацию дросселя: подключите АКБ, включите зажигание на 10 секунд (без запуска двигателя), затем выключите на 20 секунд. Запустите мотор и дайте поработать на холостом ходу 5-7 минут.

Опасное действие	Последствие
Механическое трение поверхности	Стирание тефлонового слоя → заедание заслонки
Использование WD-40	Разбухание уплотнителей, остаточная масляная пленка
Попадание жидкости в электропривод	Короткое замыкание, выход из строя моторчика

Важно: при сильном износе напыления (видимые потертости, задиры) очистка бесполезна – требуется замена узла. Регулярность процедуры – не чаще 1 раза в 30-40 тыс. км пробега.

Замена датчика положения дроссельной заслонки своими руками

Для замены датчика положения дроссельной заслонки (ДПДЗ) потребуется крестообразная отвертка, ветошь и новый датчик, соответствующий модели двигателя Приоры. Предварительно отсоедините минусовую клемму аккумулятора для предотвращения сбоя ЭБУ.

Датчик расположен на корпусе дроссельного узла и закреплен двумя винтами. Его электрический разъем направлен в сторону впускного коллектора, что обеспечивает легкую визуальную идентификацию. Перед демонтажем очистите область вокруг от пыли.

Пошаговый процесс замены

1. Нажмите на фиксатор разъема ДПДЗ и отсоедините колодку проводов.
2. Выкрутите два крепежных винта крестовой отверткой (обычно размер ТХ20).
3. Аккуратно извлеките датчик из посадочного гнезда, избегая повреждения уплотнительного кольца.
4. Очистите контакты разъема и посадочную площадку на дроссельном узле ветошью.
5. Установите новый датчик, совместив отверстия с крепежными шпильками.
6. Затяните винты без чрезмерных усилий (момент затяжки 2-4 Н·м).
7. Подключите разъем до характерного щелчка фиксатора.

После подключения аккумулятора выполните адаптацию дроссельной заслонки: включите зажигание на 15 секунд (без запуска двигателя), затем выключите его на 20 секунд. Запустите двигатель и дайте поработать на холостом ходу 5 минут. Проверьте отсутствие ошибки P0120 сканером и стабильность холостых оборотов.

Критерий проверки	Нормальное состояние
Плавность набора оборотов	Отсутствие рывков при плавном нажатии педали газа
Холостой ход	Обороты 800±50 об/мин без плавания

Важно: Не применяйте силу при установке датчика – его корпус хрупкий. Используйте только оригинальные или рекомендованные производителем аналоги во избежание рассинхронизации показаний.

Установка и регулировка механического троса привода

Правильная установка троса гарантирует синхронную реакцию дроссельной заслонки на нажатие педали газа. Перед монтажом убедитесь в отсутствии перегибов или повреждений оболочки троса. Новый трос предварительно смазывается моторным маслом для плавности хода и снижения износа.

Крепление осуществляется через штатные кронштейны на кузове и двигателе. Фиксаторы на концах троса должны четко вставать в посадочные гнезда педали газа и рычага дроссельного узла. После фиксации обязательна регулировка натяжения – провисание или избыточное натяжение приводят к некорректной работе.

Порядок регулировки натяжения

1. Ослабьте контргайки на регулировочной тяге (расположена между педалью и дросселем).
2. Педаль газа должна находиться в исходном положении (не нажата).
3. Проверните пластиковую муфту регулировочной тяги для устранения провисания троса:
   • Важно: оставьте зазор 1-2 мм между наконечником троса и упором кронштейна
   • При полном отпускании педали заслонка обязана быть полностью закрыта
4. Затяните контргайки, сохраняя положение муфты.

Контрольные параметры	Нормальные значения
Свободный ход педали газа	2-5 мм до начала натяжения троса
Ход педали до упора	Дроссель открывается на 100% без механического напряжения
Возврат педали	Мгновенный и полный без заеданий

После регулировки запустите двигатель. Проверьте: обороты холостого хода стабильны (800±50 об/мин), при резком нажатии/сбросе газа заслонка реагирует без задержек. Если педаль "тугая" или обороты плавают – повторите регулировку с уменьшением натяжения.

Калибровка электронной дроссельной заслонки через диагностический разъем

Калибровка электронной дроссельной заслонки (ЭДЗ) на Lada Priora выполняется через диагностический разъем OBD-II для синхронизации положения заслонки с показаниями датчиков. Эта процедура обязательна после замены ЭДЗ, снятия/установки дроссельного узла, сбоя адаптаций или при ошибках Р2135/Р0220/Р0120. Она позволяет ЭБУ двигателя корректно определять угол открытия заслонки и обеспечивать стабильные холостые обороты.

Процедура требует специализированного диагностического оборудования (например, Аскан, OpenDiag, ELM327 с ПО) и строгого соблюдения условий. Неправильная калибровка приведет к плавающим оборотам, провалам при разгоне или переходу двигателя в аварийный режим. Перед началом убедитесь в исправности ЭДЗ, отсутствии подсоса воздуха и стабильном напряжении бортовой сети (не менее 12.5В).

Порядок выполнения калибровки

1. Прогреть двигатель до рабочей температуры (80-90°C) и заглушить.
2. Подключить диагностический сканер к разъему OBD-II (расположен под панелью слева от руля).
3. Включить зажигание (без запуска двигателя).
4. В меню сканера выбрать: ЭБУ двигателя → Сервисные функции → Адаптации → Калибровка ДЗ.
5. Дождаться автоматического выполнения процедуры (характерные щелчки внутри ЭДЗ).
6. Выключить зажигание на 10 секунд после подтверждения успешной калибровки.
7. Запустить двигатель и проверить работу на холостом ходу (750±50 об/мин).

Критические условия для успеха:

• Аккумулятор заряжен, все потребители энергии выключены (фары, печка, аудиосистема)
• Педаль акселератора не нажата во время процедуры
• Отсутствуют ошибки по датчикам положения педали акселератора (ДППД)

Частые проблемы после калибровки:

Симптом	Возможная причина
Обороты "зависают" на 1500 об/мин	Неисправность датчиков ЭДЗ, механический износ заслонки
Двигатель глохнет на холостом ходу	Подсос воздуха, низкое напряжение, загрязнение дросселя
Ошибка Р2135 сохраняется	Разбаланс показаний ДПДЗ, обрыв цепи

При неудачных попытках требуется проверка контактов разъема ЭДЗ, замер сопротивления датчиков положения (номинал 1-2 кОм) и механическая очистка заслонки. Если калибровка не устраняет неисправность – необходима замена узла ЭДЗ. Повторную процедуру проводите только после устранения выявленных дефектов.

Процедура обучения холостого хода после чистки

После чистки дроссельного узла на Приоре ЭБУ двигателя теряет калибровку положения заслонки и параметры холостого хода. Без процедуры адаптации обороты могут "плавать", наблюдаться нестабильная работа или самопроизвольное заглохание двигателя. Обучение необходимо для записи в память контроллера новых значений угла открытия заслонки и корректировки подачи воздуха в обход нее.

Существует два основных метода адаптации: с использованием диагностического оборудования (предпочтительно) и ручной способ через педаль газа. Ручной метод менее точен и не всегда срабатывает с первого раза, особенно на автомобилях после 2010 года выпуска, где требуется обязательная калибровка сканером.

Этапы выполнения ручной адаптации

1. Прогреть двигатель до рабочей температуры (80–90°C).
2. Заглушить мотор и вынуть ключ из замка зажигания на 10 секунд.
3. Вставить ключ, включить зажигание (без запуска двигателя) на 10 секунд.
4. Выключить зажигание на 10 секунд.
5. Запустить двигатель и дать поработать на холостом ходу 5 минут (без нажатия педали).
6. Выключить зажигание на 10 секунд.

Альтернативный ручной метод (через педаль газа):

1. Прогреть двигатель, заглушить его.
2. Нажать педаль газа до упора и удерживать.
3. Включить зажигание на 15 секунд (двигатель не запускать).
4. Отпустить педаль газа через 15 секунд.
5. Подождать 20 секунд, затем запустить двигатель.

Адаптация диагностическим оборудованием:

• Используйте сканер (например, ELM327 с ПО OpenDiag, ScanTool, АДАМ) в режиме "ЭБУ Январь 7.2 / M74".
• Выберите раздел "Дроссельная заслонка" → "Обучение при включенном зажигании".
• Следуйте инструкциям на экране: обычно требуется выжать/отпустить педаль газа по команде.
• После успешного выполнения программа подтвердит запись параметров.

Метод	Эффективность	Особенности
Диагностический сканер	100%	Требует оборудования, гарантирует точную калибровку
Ручной (без педали)	60-70%	Подходит для старых ЭБУ до 2010 г., может потребовать 2-3 повтора
Ручной (с педалью)	40-50%	Часто не срабатывает на новых контроллерах

Важно: Перед обучением проверьте герметичность впускного тракта и исправность датчика положения дроссельной заслонки (ДПДЗ). При ошибках Р0506 или Р0507 в памяти ЭБУ адаптация будет заблокирована до устранения неисправностей.

Установка дроссельного узла на место: контроль момента затяжки

После совмещения посадочных шпилек с отверстиями впускного коллектора аккуратно наденьте корпус дросселя, избегая перекоса. Проверьте плотность прилегания уплотнительного кольца к сопрягаемым поверхностям – зазоры недопустимы. Наживите крепёжные гайки вручную, убедившись в свободном ходе резьбы без задиров.

Затяжку производите диагонально крестообразной схемой в два этапа. Сначала равномерно подтяните все гайки до момента 7–10 Н·м для предварительного прижатия узла. На втором этапе доведите усилие до регламентного значения 16–22 Н·м динамометрическим ключом, строго соблюдая очерёдность: центральная гайка → противоположная по диагонали → соседняя → оставшаяся.

Критичные требования при затяжке

Обязательные условия:

• Использование только динамометрического ключа с предустановленным значением
• Очистка резьбы шпилек от грязи и остатков герметика перед монтажом
• Параллельность фланца дросселя плоскости коллектора

Последствия нарушений:

Недотяжка	Подсос воздуха → плавающие обороты ХХ, ошибки Р0171
Перетяжка	Деформация корпуса → закусывание оси заслонки
Неравномерность	Прорыв газов в местах неплотного контакта

После фиксации узла подключите все разъёмы и шланги, выполните процедуру адаптации дросселя через диагностический сканер. Проверьте отсутствие подсоса воздуха путём опрыскивания мест соединения очистителем карбюратора – изменение оборотов двигателя укажет на негерметичность.

Диагностическое обнуление адаптаций с помощью OBD2 сканера

Обнуление адаптаций дроссельной заслонки на Приоре требуется после её замены, чистки, снятия/установки или при сбоях в работе двигателя (плавающие обороты, провалы, ошибки Р2135, Р0120). Эта процедура сбрасывает настройки угла открытия заслонки, накопленные ЭБУ двигателя в процессе эксплуатации.

Для выполнения операции необходим совместимый с Lada Priora OBD2 сканер (например, ELM327 с ПО OpenDiag, Scanmatic, Delphi DS150E). Подключите устройство к диагностическому разъёму автомобиля (расположен под панелью водителя у педального узла), активируйте зажигание, но не запускайте двигатель.

Порядок выполнения обнуления адаптаций:

1. Запустите ПО сканера и установите связь с ЭБУ двигателя (обычно протокол KWP2000).
2. Перейдите в раздел "Дроссельная заслонка" → "Адаптации".
3. Выберите функцию "Сброс/обучение нуля дроссельной заслонки".
4. Дождитесь подтверждения успешного выполнения операции (сообщение "Адаптации сброшены").
5. Выключите зажигание на 10 секунд для сохранения параметров.

Важные нюансы:

• Аккумулятор должен быть заряжен (напряжение ≥12.4 В)
• Температура двигателя – 70–95°C
• Все потребители энергии (фары, кондиционер) выключены
• Педаль акселератора не нажата в процессе калибровки

После сброса выполните тестовую поездку: запустите двигатель, дайте ему поработать 3–5 минут на холостом ходу, затем пройдите отрезок пути с плавными разгонами и торможениями. Это позволит ЭБУ заново адаптировать параметры работы заслонки под текущие условия.

Полная замена дроссельной заслонки: критерии необходимости

Решение о полной замене дроссельного узла принимается, когда его восстановление или ремонт невозможны, экономически нецелесообразны либо не обеспечивают стабильную работу двигателя. Ключевым показателем является наличие неустранимых механических повреждений самой заслонки или корпуса, либо критический износ/отказ встроенных электронных компонентов (датчика положения дроссельной заслонки - ДПДЗ, регулятора холостого хода - РХХ).

Перед заменой крайне важно исключить неисправности других систем, которые могут имитировать проблемы с дросселем: подсос неучтенного воздуха, неполадки датчика массового расхода воздуха (ДМРВ), неисправность датчика педали акселератора, проблемы с проводкой или ЭБУ двигателя. Тщательная диагностика с помощью сканера, проверка напряжений и сопротивлений цепи обязательны.

Критерии, указывающие на необходимость замены узла

• Механические повреждения корпуса: Трещины, сколы, деформации, нарушающие герметичность и геометрию каналов, особенно впускного коллектора. Устранить такие дефекты надежно практически невозможно.
• Неустранимый износ или повреждение оси заслонки: Значительный люфт, заедание или заклинивание заслонки на оси, не пропадающее после чистки и смазки. Сильный износ посадочных мест оси в корпусе.
• Прогар или необратимая деформация самой заслонки: Нарушает точное дозирование воздуха, приводит к нестабильным оборотам и потере мощности.
• Выход из строя интегрированных датчиков (ДПДЗ, РХХ): Если датчики неразборные или впаяны в плату управления узла (что характерно для многих современных ДЗ Приоры), и диагностика подтверждает их неисправность (ошибки типа P0120, P0122, P0123, P0220, P0222, P0223, P2135, неадаптируемые плавающие холостые обороты).
• Отказ электропривода (для электронных ДЗ E-Gas): Неисправность моторчика, управляющего заслонкой (ошибки типа P2100, P2101, P2119, P2138), или его механической передачи внутри узла.
• Неустранимая неисправность встроенной электронной платы управления: Короткое замыкание, обрыв дорожек, выход из строя микросхем, что подтверждается диагностикой и проверкой цепей.
• Неэффективность ремонта: Когда многократная чистка, замена отдельных "ремкомплектов" (прокладок, уплотнительных колец) не устраняет проблемы (плавающие/высокие холостые обороты, провалы, рывки, плохой запуск), а диагностика однозначно указывает на неисправность самого узла.

Ситуация	Ремонт/Чистка	Полная Замена
Загрязнение заслонки и каналов	Основной метод	Не требуется
Износ оси/люфт заслонки	Зачастую невозможен или временен	Необходима
Отказ встроенного ДПДЗ или РХХ	Обычно невозможно (узел неразборный)	Необходима
Трещина/деформация корпуса	Ненадежно или невозможно	Необходима

Важно: После установки нового дроссельного узла, особенно электронного (E-Gas), обязательна процедура адаптации (обучения) с помощью диагностического оборудования. Без этого ЭБУ двигателя не сможет правильно управлять новой заслонкой, что приведет к нестабильной работе.

Признаки критического износа внутренних поверхностей

Критический износ стенок корпуса дроссельного узла и рабочей поверхности самой заслонки проявляется характерными симптомами, напрямую связанными с нарушением геометрии и герметичности. Основным признаком становится нестабильная работа двигателя на холостом ходу – обороты самопроизвольно "плавают" в широком диапазоне (например, от 500 до 1500 об/мин), несмотря на чистоту канала РХХ и отсутствие ошибок по датчику положения дроссельной заслонки (ДПДЗ).

Вторым ключевым индикатором выступает резкое падение мощности и отзывчивости двигателя при плавном нажатии педали газа, сопровождающееся рывками или провалами. При этом агрессивное нажатие может нивелировать проблему из-за резкого увеличения потока воздуха через увеличенные зазоры. Дополнительно наблюдается повышенный расход топлива, вызванный некорректным расчетом массового расхода воздуха ЭБУ из-за неучтенного подсоса.

Диагностика и подтверждение износа

Для точного выявления критического износа необходимы следующие действия:

1. Визуальный осмотр: Снятие дроссельного узла и проверка зазора между краем заслонки и стенкой корпуса при полностью закрытом положении. Зазор более 0,15-0,2 мм по периметру или локальные выработки/борозды указывают на износ.
2. Проверка люфта оси заслонки: Попытка пошатать заслонку в вертикальной плоскости пальцами. Чувствительный осевой или радиальный люфт – явный признак износа посадочных мест под ось.
3. Тест на подсос: Распыление очистителя карбюратора или WD-40 на стык корпуса и заслонки при работающем на холостом ходу двигателе. Временная стабилизация оборотов (из-за временной "заклейки" зазора) подтверждает проблему герметичности.

Важно! Перепрошивка ЭБУ или калибровка ДПДЗ/РХХ лишь временно маскируют симптомы, но не устраняют физическую причину – нарушенную геометрию канала.

Симптом	Причина износа	Последствия
"Плавание" холостого хода	Зазор между заслонкой и корпусом	Неконтролируемый подсос воздуха мимо ДЗ
Рывки при плавном разгоне	Локальные выработки на стенках	Турбулентность потока, сбои в расчетах ЭБУ
Осевой люфт заслонки	Износ втулок/осевых отверстий	Закусывание заслонки, ошибки ДПДЗ

Ремонт в случае критического износа обычно нецелесообразен или временен (футорка втулок, полировка). Эффективное решение – замена дроссельного узла в сборе на новый или качественный б/у с минимальным износом. Установка ремонтного комплекта втулок помогает лишь при износе оси, но не устраняет выработку на корпусе.

Сравнение оригинальных и неоригинальных узлов дросселя

При выборе нового узла дроссельной заслонки (ДЗ) для Приоры владелец сталкивается с дилеммой: оригинальная деталь или многочисленные неоригинальные аналоги. Это решение напрямую влияет на надежность работы двигателя и долговечность узла.

Оригинальные дроссельные узлы для Приоры поставляются либо непосредственно АвтоВАЗ (часто в коробке с логотипом LADA), либо компанией Bosch (как основной производитель для конвейера). Неоригинальные аналоги производятся множеством других компаний, различаясь по качеству, материалам и цене.

Ключевые отличия

Основные различия между оригиналом и аналогами заключаются в следующих аспектах:

Параметр	Оригинальный узел (LADA/Bosch)	Неоригинальный аналог
Материал корпуса	Высококачественный алюминиевый сплав, точное литье.	Часто более дешевый сплав, возможны неровности, раковины, меньшая толщина стенок.
Датчики положения (ДПДЗ)	Точные, калиброванные, надежные датчики (часто Bosch или аналогичного уровня).	Качество датчиков варьируется от приемлемого до очень низкого. Высок риск быстрого выхода из строя или некорректных показаний.
Регулятор холостого хода (РХХ)	Надежный шаговый двигатель, точная работа.	Часто менее надежный, возможны заедания, несоответствие хода штока.
Уплотнения и прокладки	Качественные термостойкие материалы, обеспечивающие герметичность.	Могут использоваться материалы низкого качества, подверженные деформации, усыханию, ведущие к подсосу воздуха.
Заслонка и вал	Точная подгонка, минимальный люфт, качественные подшипники скольжения.	Возможен повышенный люфт вала, биение или заедание заслонки, некачественные подшипники.
Калибровка	Заводская точная калибровка под параметры ЭБУ Приоры.	Калибровка может быть неточной или отсутствовать, требуется адаптация, которая не всегда проходит успешно.
Ресурс и надежность	Высокий ресурс (обычно 100+ тыс. км при нормальной эксплуатации), стабильная работа.	Ресурс сильно зависит от производителя (от 10-20 тыс. км у самых дешевых до почти оригинального у топовых аналогов). Выше риск внезапного отказа.
Цена	Значительно выше (в 2-4 раза и более дороже бюджетных аналогов).	Значительно ниже оригинала, особенно у бюджетных вариантов. Цена топовых аналогов может приближаться к оригиналу.

Потенциальные проблемы с неоригинальными узлами:

• Нестабильный холостой ход: Плавание оборотов, самопроизвольное повышение или понижение оборотов, заглохание.
• Ошибки ЭБУ: Частые ошибки по ДПДЗ (P0120, P0122, P0123), ошибки по несоответствию сигналов ДПДЗ (P2135), ошибки по РХХ (P0505, P0506, P0507).
• Подсос неучтенного воздуха: Из-за негерметичности прокладок или корпуса, приводит к обеднению смеси, неустойчивой работе, ошибкам по лямбда-зонду.
• Заедание заслонки: Рывки при разгоне, провалы, потеря мощности.
• Быстрый выход из строя датчиков или РХХ: Требует замены всего узла или его компонентов.
• Проблемы с адаптацией: ЭБУ не может корректно обучиться положениям заслонки, требуется многократная процедура или она вовсе не проходит.

Выбор неоригинального узла дросселя может быть оправдан как временное решение при ограниченном бюджете, но только в случае приобретения продукции проверенных брендов среднего ценового сегмента. Для долгосрочной и безотказной эксплуатации, особенно учитывая критическую роль ДЗ в работе двигателя, оригинальный узел или его аналог Bosch являются предпочтительным и более надежным вариантом.

Подбор каталожного номера для конкретной модели Приоры

Каталожный номер дроссельной заслонки (узла дросселя) для автомобиля Lada Priora критически зависит от нескольких ключевых параметров вашего конкретного автомобиля. Использование некорректной детали приведет к неработоспособности двигателя или серьезным ошибкам ЭСУД.

Основные факторы, определяющие номер:

• Тип двигателя: Наиболее принципиальное различие - между 8-клапанными (21114, 21116) и 16-клапанными (21126, 21127, 21128) моторами. Заслонки для них конструктивно разные и не взаимозаменяемые.
• Год выпуска и экологический класс: Конструкция и электроника узла дросселя эволюционировали. Заслонки для авто классов Евро-3, Евро-4 и Евро-5 могут отличаться.
• Производитель: Оригинальные детали AVA (АвтоВАЗ) или сторонние производители (например, Bosch, часто поставлявший узлы на конвейер) имеют свои каталожные номера.
• Наличие датчика положения педали акселератора (ДППА): В некоторых комплектациях (особенно ранних) ДППА мог быть отдельным элементом, в других - интегрирован в жгут проводов заслонки.

Наиболее надежные способы подбора:

1. По VIN-коду: Это самый точный метод. VIN уникален для каждого автомобиля и содержит всю информацию о его комплектации. Используйте VIN в официальных электронных каталогах дилеров АвтоВАЗа или крупных интернет-магазинов автозапчастей.
2. По данным старой детали: Внимательно осмотрите корпус демонтированной дроссельной заслонки. На ней почти всегда нанесен каталожный номер производителя (например, Bosch 0 280 750 XXX, или номер AVA).
3. Сверка по таблице (ориентировочно): Следующая таблица дает ориентировочные номера для распространенных конфигураций, но требует обязательной перепроверки по VIN или старой детали.

Двигатель	Экокласс (Ориентир)	Производитель	Каталожный номер (Ориентировочный)	Примечание
21114 (1.6L 8V)	Евро-3, Евро-4	Bosch	0 280 750 037, 0 280 750 273	Часто с отдельным ДППА
21114 (1.6L 8V)	Евро-4	AVA (АвтоВАЗ)	11180-1148010-00, 11180-1148010-01
21116 (1.6L 8V)	Евро-4	Bosch / AVA	11180-1148010-01 (AVA), аналог Bosch	Чаще с интегрированным ДППА в жгуте
21126 (1.6L 16V)	Евро-3, Евро-4	Bosch	0 280 750 537, 0 280 750 592	Классические 16V
21126 (1.6L 16V)	Евро-4	AVA (АвтоВАЗ)	21700-1148010-00	Часто встречающийся номер
21127 (1.6L 16V)	Евро-4, Евро-5	Bosch / AVA	21700-1148010-01 (AVA), 21700-1148010-02	Модернизированные 16V (98 л.с.)
21128 (1.6L 16V)	Евро-5	Bosch / AVA	21700-1148010-02 (AVA)	106 л.с.

Важно: Данные в таблице являются обобщенными и ориентировочными. На один двигатель и год в разных партиях могли устанавливать заслонки от разных поставщиков с разными номерами. Всегда предварительно считывайте номер со старой детали или используйте VIN-код в надежном каталоге.

Помните, что помимо самого узла дросселя, часто требуются новые прокладки (между заслонкой и ресивером, между заслонкой и патрубком охлаждения), а в случае замены узла целиком - может потребоваться адаптация с помощью диагностического оборудования.

Порядок замены электронной дроссельной заслонки с отключением АКБ

Перед началом работ подготовьте новую заслонку в сборе, крестовую и торцевую отвертки (обычно на 10), ключ для клемм АКБ, чистящие средства для патрубков. Убедитесь в совместимости новой детали с моделью двигателя.

Обязательно дайте двигателю остыть до комнатной температуры. Зафиксируйте автомобиль стояночным тормозом, под колеса установите противооткатные упоры. Работы выполняйте при выключенном зажигании.

Пошаговый процесс замены

1. Отсоединение АКБ:
   • Снимите минусовую клемму с аккумуляторной батареи
   • Изолируйте клемму во избежание случайного контакта
2. Демонтаж воздушного патрубка:
   • Ослабьте хомут крепления гофры к корпусу воздушного фильтра
   • Отсоедините патрубок от дроссельного узла
3. Отключение разъемов:
   • Нажмите на фиксатор колодки жгута проводов
   • Отсоедините электрический разъем дросселя
   • Отключите разъем датчика положения заслонки (ДПДЗ)
4. Снятие заслонки:
   • Выкрутите 4 болта крепления корпуса к ресиверу
   • Аккуратно снимите узел, сохраняя прокладку
5. Монтаж новой заслонки:
   • Очистите посадочное место на ресивере от грязи
   • Установите новую прокладку (если в комплекте)
   • Закрепите корпус болтами с моментом 8-12 Н·м
6. Обратная сборка:
   • Подключите электрические разъемы до щелчка фиксаторов
   • Наденьте воздушный патрубок, затяните хомуты
   • Подсоедините минусовую клемму АКБ

Важно: После замены выполните адаптацию дроссельного узла через диагностический сканер. При отсутствии оборудования: включите зажигание на 10 секунд (без запуска двигателя), затем выключите на 20 секунд. Повторите цикл 3 раза.

Проверьте отсутствие подсоса воздуха в соединениях. Запустите двигатель, убедитесь в стабильных холостых оборотах (800±50 об/мин) и отсутствии ошибок на приборной панели. Первые 50 км избегайте резких ускорений.

Программирование нового дроссельного узла: особенности прошивки

После замены дроссельной заслонки на Приоре требуется обязательная адаптация электронного блока управления (ЭБУ) к новому узлу. Без этой процедуры двигатель будет работать нестабильно: возможны плавающие обороты холостого хода, провалы при нажатии педали газа или повышенный расход топлива.

Программирование выполняется через диагностический разъем OBD-II с использованием специализированного ПО (например, "ВАРДИС", "OpenDiag" или дилерских сканеров). Процесс включает калибровку крайних положений заслонки и обучение ЭБУ параметрам холостого хода для точного управления воздушным потоком.

Ключевые этапы и нюансы прошивки

Обязательные условия для начала:

• Напряжение АКБ не ниже 12.5 В (риск сбоя при просадке напряжения)
• Прогретый до 80–90°C двигатель
• Отключенные потребители энергии (кондиционер, фары, печка)

Алгоритм программирования:

1. Сброс старых адаптаций дросселя в памяти ЭБУ
2. Активация режима обучения (заслонка автоматически перемещается в мин/макс позиции)
3. Калибровка датчика положения (ДПДЗ)
4. Обучение холостому ходу (ЭБУ запоминает воздушные параметры)

Типичные ошибки	Последствия	Решение
Неполное закрытие заслонки	Высокие обороты ХХ	Повторная калибровка "нулевого" положения
Сбой при обучении	Ошибка P2135	Проверка контактов разъёма ДПДЗ
Некорректные параметры АДС	Рывки при разгоне	Замена датчика абсолютного давления

Важно! После прошивки необходимо провести тест-драйв: 10–15 минут движения в разных режимах (ХХ, разгон, торможение) для фиксации адаптаций ЭБУ. При появлении ошибок процедуру повторяют, предварительно проверив целостность проводки и разъемов дроссельного узла.

Комплексная чистка каждые 40-50 тыс. км для профилактики

Интервал в 40-50 тыс. км обусловлен типичным накоплением отложений, влияющих на работу дроссельного узла. К этому пробегу на стенках заслонки, каналах РХХ и вентиляции картера образуется слой масляно-пылевого нагара, нарушающий герметичность и точность регулирования воздушного потока.

Регулярная чистка предотвращает залипание заслонки, стабилизирует холостой ход и снижает риск внезапных отказов. Игнорирование интервала ведет к каскадным проблемам: от повышенного расхода топлива до повреждения датчиков и необходимости дорогостоящего ремонта.

Процедура и ключевые аспекты

Комплексная чистка включает:

• Демонтаж дроссельного узла с обязательной отключением АКБ
• Очистку заслонки, каналов РХХ и вентиляции картера спецсредствами (например, Liqui Moly Drosselklappen-Reiniger)
• Промывку посадочного места заслонки и оси вращения
• Чистку контактов и разъемов датчиков
• Замену уплотнительной прокладки

После сборки обязательна адаптация заслонки через диагностический сканер. Отсутствие адаптации вызывает ошибки Р2135/Р0506 и плавающие обороты.

Признаки необходимости внеплановой чистки:

Симптом	Причина
Плавание оборотов (500-1200 об/мин)	Загрязнение канала РХХ
Провалы при резком нажатии педали газа	Залипание заслонки в оси
Самопроизвольное повышение оборотов	Нарушение герметичности
Ошибки Р0506, Р0122, Р2135	Неправильное положение ДПДЗ

Регулярный осмотр состояния воздушного фильтра

Регулярная проверка состояния воздушного фильтра – критически важная процедура для поддержания нормальной работы дроссельного узла и двигателя в целом. Загрязненный фильтр создает серьезное препятствие на пути воздушного потока, заставляя двигатель работать в условиях кислородного голодания.

Это напрямую влияет на дроссельную заслонку: ЭБУ двигателя, пытаясь компенсировать нехватку воздуха, вынужден сильнее открывать заслонку или корректировать топливоподачу, что может привести к сбоям в работе электронной педали газа, плавающим оборотам холостого хода и увеличению расхода топлива.

Как и когда проверять воздушный фильтр

Осмотр воздушного фильтра следует проводить при каждой замене моторного масла (примерно каждые 10-15 тысяч км), но в условиях сильной запыленности (например, грунтовые дороги, строительные площадки) проверять его состояние нужно чаще – каждые 5-7 тысяч км.

Процедура осмотра проста и занимает минимум времени:

1. Откройте капот и найдите корпус воздушного фильтра (обычно черная пластиковая коробка прямоугольной формы в верхней части моторного отсека, справа или слева).
2. Отстегните защелки или открутите винты (зависит от конструкции корпуса), удерживающие верхнюю крышку.
3. Аккуратно извлеките воздушный фильтр из корпуса.

Оцените состояние фильтрующего элемента визуально:

• Сильное загрязнение: Обильные отложения пыли, грязи, насекомых, листьев на поверхности и в складках бумаги. Фильтр выглядит темным, серым или черным.
• Масляные пятна или влага: Попадание масла или воды резко снижает пропускную способность и разрушает фильтрующий материал.
• Механические повреждения: Разрывы, трещины, вмятины или прогар бумажного элемента. Особенно опасны! Через них неочищенный воздух напрямую попадает в двигатель.

Решение о замене: Если фильтр заметно загрязнен, поврежден или на нем есть следы масла/влаги – его необходимо немедленно заменить на новый оригинальный или качественный аналог. Никогда не пытайтесь продуть или промыть бумажный воздушный фильтр – это разрушит его структуру. Своевременная замена дешевого фильтра – лучшая профилактика проблем с дроссельной заслонкой, датчиками и топливной экономичностью.

Контроль исправности вентиляции картерных газов

Система вентиляции картерных газов напрямую влияет на работу дроссельной заслонки Приоры. Картерные газы, содержащие масляный аэрозоль, проходят через клапан PCV и шланги, смешиваясь с воздухом перед дроссельным узлом. Загрязнение этих компонентов приводит к нарушению состава топливно-воздушной смеси.

Неисправность вентиляции провоцирует избыточное давление в картере, выдавливание масла через сальники и сальники коленвала. Основные симптомы проявляются в виде масляных потёков на двигателе, густого белого дыма из выхлопной трубы при резком сбросе газа, а также нестабильных оборотов холостого хода из-за подсоса неучтённого воздуха.

Диагностика и обслуживание системы

Проверку начинают с визуального осмотра:

• Шланги и патрубки: трещины, загибы, разрывы, масляные налёты внутри.
• Маслоотделитель (расположен под клапанной крышкой): закоксовка каналов.
• Клапан PCV (установлен на крышке клапанов): стук при встряхивании свидетельствует о залипании.

Для тестирования работоспособности выполните:

1. Запустите двигатель на холостом ходу.
2. Снимите масляный щуп: появление шипящего звука указывает на разрежение.
3. Перекройте пальцем выход клапана PCV – должен ощущаться характерный щелчок при сбросе вакуума.

Проблема	Последствие для дросселя
Забитый маслоотделитель	Образование масляного нагара на заслонке и РХХ
Прогоревший клапан PCV	Подсос воздуха, плавающие обороты
Разгерметизация шлангов	Обогащение смеси, ошибки по ДМРВ

Ремонт включает замену клапана PCV (артикул 11180-1103010-00), прочистку маслоотделителя без применения агрессивных растворителей, обновление уплотнительных колец и патрубков. После замены компонентов обязательна адаптация дроссельной заслонки через диагностический сканер.

Список источников

Для подготовки материала использовались специализированные технические ресурсы по устройству и обслуживанию автомобилей Lada Priora, а также профильные форумы автомобилистов.

Ключевая информация была сверена с официальной документацией производителя и практическими руководствами по ремонту топливной системы и электронных компонентов двигателя.

Техническая литература и документация

• Официальное руководство по ремонту Lada Priora (издательство АВТОЛИТБИЗНЕС)
• Каталог запчастей ВАЗ-2170 с иллюстрациями узлов впускного тракта
• Учебное пособие "Система управления двигателем 1.6L" (автор Г. П. Панов)

Электронные ресурсы

• База технических бюллетеней дилерских СТО по типовым неисправностям РХХ
• Архив статей журнала "За рулём" по диагностике электронной педали газа
• Отчёты инженеров-мотористов на портале "Дром.ру" в разделе Lada Priora

Практические материалы

• Видеоинструкции по чистке дросселя от автоэлектрика М. Колпакова
• Методические рекомендации по калибровке ЭБУ Январь 7.2
• Статистика отказов узла за 2015-2022 гг. (исследование НАМИ)

Видео: Датчик положения дроссельной заслонки ( приора )


• Линзованные ПТФ - Как улучшить видимость в тумане

• Тормозные диски Нива Шевроле - конструкция, износ, замена, подбор и использование

• ГАЗ-24 и его такси-версия ГАЗ-2401
