Двигатель 2JZ-GTE - технический обзор устройства и работы

Статья обновлена: 18.08.2025

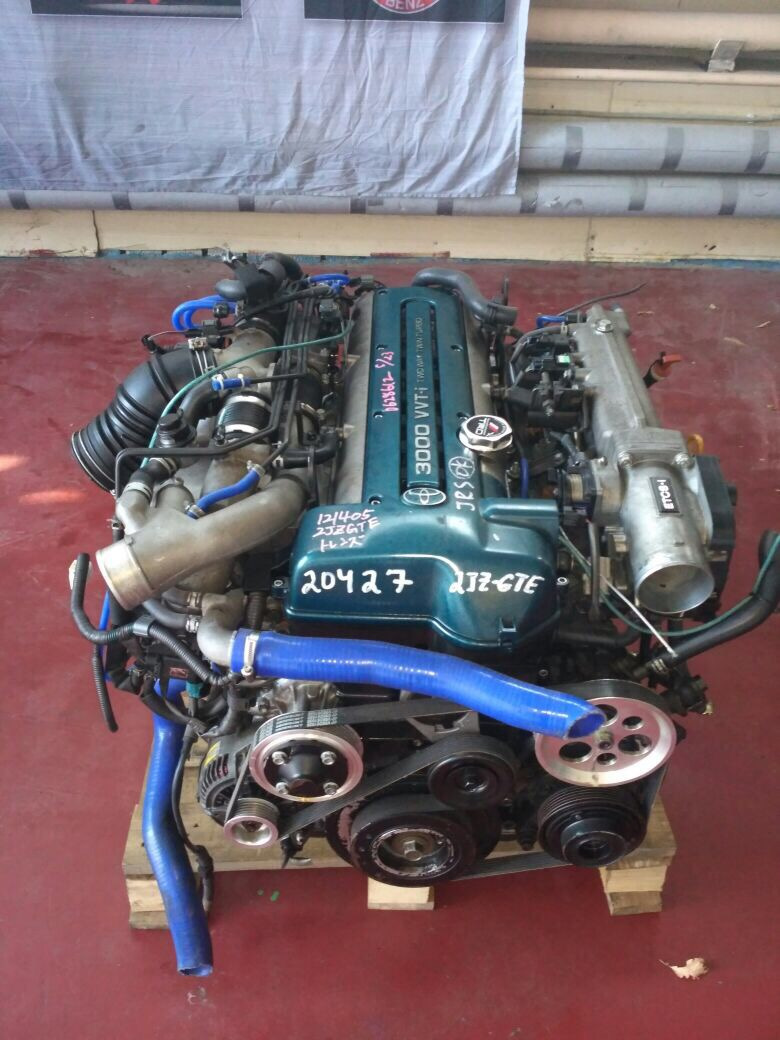

2JZ-GTE – легендарный рядный шестицилиндровый двигатель от Toyota, ставший символом надежности и огромного тюнингового потенциала.

Созданный в 1991 году для спортивного купе Supra, этот турбированный агрегат сочетает прочную конструкцию блока, уникальную систему впуска и заводской запас прочности, превышающий стандартные требования.

Мотор завоевал культовый статус благодаря своей способности выдерживать экстремальное повышение мощности при грамотной доработке, оставаясь при этом работоспособным в тяжелых условиях.

История создания и базовое назначение мотора

Двигатель 2JZ-GTE был разработан инженерами Toyota в начале 1990-х годов как флагманский силовой агрегат для спорткаров премиального сегмента. Его создание стало ответом на растущий спрос на высокотехнологичные турбированные моторы после успеха легендарного 1JZ-GTE. Конструкторы ставили задачу превзойти конкурентов, включая Nissan RB26DETT, обеспечив исключительный запас прочности и потенциал для тюнинга.

Базовое назначение 2JZ-GTE заключалось в обеспечении рекордных динамических характеристик при сохранении надёжности серийного двигателя. Он проектировался специально для модели Toyota Supra A80 (JZA80), представленной в 1993 году, где выполнял ключевую роль в позиционировании автомобиля как технологического флагмана марки. Мотор должен был сочетать повседневную эксплуатацию с гоночным потенциалом в дисциплинах Drag Racing и Time Attack.

Конструктивные приоритеты

• Прочность блока: Использован чугунный блок с усиленными перегородками и увеличенным диаметром коренных шеек коленвала (70 мм)
• Система турбонаддува: Параллельная установка двух турбин CT12B с минимальной турбоямой
• Система смазки: Масляный радиатор увеличенной ёмкости и 8-поршневой маслонасос

Хронология развития	Ключевые изменения
1991-1992	Тестирование прототипов на базе атмосферного 2JZ-GE
1993	Серийный запуск с системой VVT-i на впуске (280 л.с. для Японии)
1996	Оптимизация ECU и системы охлаждения турбокомпрессоров

Особое внимание уделялось снижению паразитных потерь: алюминиевая ГБЦ с полированными впускными каналами, кованые поршни с низким коэффициентом трения и роликовые коромысла клапанов. Для точного управления углом опережения зажигания и давлением наддува применялась электронная система TTC (Toyota Turbo Controller), ставшая эталоном для индустрии.

Обзор технических характеристик: объем и компрессия

Двигатель 2JZ-GTE обладает рабочим объемом ровно 2997 см³ (3.0 литра), что достигается за счет точных параметров цилиндропоршневой группы. Диаметр каждого цилиндра составляет 86 мм, а ход поршня – 86 мм, формируя характерную «квадратную» геометрию (отношение диаметра к ходу 1:1). Такая конструкция обеспечивает сбалансированное сочетание крутящего момента на низких оборотах и потенциала для высоких мощностных показателей.

Степень сжатия двигателя – 8.5:1, что является относительно низким значением для атмосферных моторов, но оптимальным для турбированных версий. Эта особенность спроектирована для предотвращения детонации при высоком давлении наддува (до 1.2 бара в стоке) и позволяет безопасно повышать мощность за счет увеличения boost. Низкая компрессия – ключевой фактор для надежной работы под экстремальными нагрузками и база для последующего тюнинга.

Ключевые параметры

Параметр	Значение	Техническое значение
Рабочий объем	2997 см³	Оптимальный баланс для турбонаддува
Диаметр цилиндра	86 мм	Обеспечивает стабильность поршневой группы
Ход поршня	86 мм	«Квадратная» схема для универсальности
Степень сжатия	8.5:1	Запас для повышения давления наддува

Особенности реализации:

• Чугунный блок цилиндров с усиленными перегородками выдерживает деформации при высоком давлении
• Поршни из алюминиевого сплава с охлаждающими каналами снижают риск перегрева
• Форсмасштабированная система охлаждения предотвращает локальный перегрев

Конструкция блока цилиндров: материал и особенности

Блок цилиндров 2JZ-GTE выполнен из высокопрочного чугуна с добавлением никеля и хрома (чугун марки FC25). Этот материал обеспечивает исключительную жесткость и износостойкость при высоких тепловых и механических нагрузках. Литейная технология с контролируемым охлаждением минимизирует внутренние напряжения, гарантируя стабильность геометрии даже в экстремальных условиях.

Особое внимание уделено конструкции оребрения рубашки охлаждения: каналы спроектированы для интенсивного отвода тепла от критических зон, особенно вокруг цилиндров и коренных опор коленвала. Толщина стенок между цилиндрами увеличена по сравнению с атмосферными версиями двигателя, что повышает прочность под воздействием давления сгорания при форсировании.

Ключевые инженерные решения

• Система крепления ГБЦ: Шесть массивных шпилек на каждый цилиндр (всего 18) равномерно распределяют нагрузку, предотвращая деформацию плоскостей стыка.
• Опоры коленвала: Четырехболтовое крепление каждой коренной крышки к усиленным перегородкам блока обеспечивает беспрецедентную устойчивость коленчатого вала.
• Масляная система: Горизонтальный масляный канал большого диаметра вдоль всего блока и дополнительные каналы к шатунным шейкам для стабильного давления масла на высоких оборотах.

Параметр	Характеристика
Диаметр цилиндра	86 мм (без гильз)
Высота блока	210 мм (уменьшенная деформация при нагреве)
Глубина юбки	До оси коленвала (максимальная жесткость)
Система вентиляции картера	2 канала с лабиринтными маслоотделителями

Конструкция предусматривает технологические заглушки для расточки цилиндров при капитальном ремонте – при стандартном диаметре 86 мм допустимо увеличение до 87.5 мм. Перемычки между цилиндрами усилены вертикальными ребрами жесткости, снижающими вибрации и риск образования микротрещин.

Система турбонаддува: twin-turbo последовательного типа

Двигатель 2JZ-GTE использует последовательную схему twin-turbo с двумя турбокомпрессорами разного размера. Малая турбина (CT12A) активируется на низких оборотах для мгновенного отклика, а большая (CT12B) подключается при повышенных нагрузках. Переключение между ними управляется электроникой через перепускные клапаны и вакуумные актуаторы, что исключает турбояму.

Система разделена на два независимых контура: выхлопные газы цилиндров 1-3 раскручивают первичную турбину, а газы цилиндров 4-6 – вторичную. Воздушные потоки объединяются в общем интеркулере перед подачей во впускной коллектор. Давление наддува регулируется wastegate-клапанами, поддерживая стабильные 0.6-0.9 бар.

Ключевые компоненты и принцип работы

Основные элементы системы:

• Турбокомпрессор CT12A: керамическая крыльчатка (48 мм), эффективна при 1800-4000 об/мин.
• Турбокомпрессор CT12B: стальная крыльчатка (60 мм), работает от 4000 до 7000 об/мин.
• Байпасные клапаны (Sequential Valve): переключают потоки выхлопа между турбинами.
• Интеркулер типа "воздух-воздух": снижает температуру воздуха на 40-60°C.

Этапы работы:

1. До 3500 об/мин: выхлопные газы направляются только на малую турбину CT12A.
2. 3500-4000 об/мин: клапан частично открывается, подключая CT12B.
3. Свыше 4000 об/мин: обе турбины работают параллельно на максимальной производительности.

Параметр	CT12A	CT12B
Диаметр крыльчатки	48 мм	60 мм
Пиковое давление	0.6 бар	0.9 бар
Диапазон работы	1800-4000 об/мин	4000-7000 об/мин

Преимуществом схемы является сочетание отзывчивости на низких оборотах и высокой пиковой мощности. Однако сложность конструкции повышает требования к обслуживанию: критичен контроль герметичности вакуумных магистралей и износа керамических крыльчаток CT12A.

Распределение крутящего момента по оборотам

Двигатель 2JZ-GTE демонстрирует выдающуюся эластичность благодаря линейному нарастанию крутящего момента в широком диапазоне оборотов. Пиковый крутящий момент в 435 Н·м (для версии Toyota Supra JZA80) достигается уже при 4000 об/мин и уверенно удерживается до 4800 об/мин, что обеспечивает мощное ускорение без необходимости постоянного раскручивания мотора до красной зоны.

Низовые характеристики поддерживаются системой VVT-i (регулировка фаз газораспределения), активно работающей с 2000 об/мин. Турбина с двойным скроллом (Twin-Scroll) минимизирует турбояму – ощутимый подхват начинается с 1800 об/мин, а после 3500 об/мин двигатель выходит на "полку" крутящего момента, сохраняя тягу вплоть до 6000 об/мин.

Ключевые особенности кривой момента

• Ранний выход на максимум: 90% пикового момента доступно уже с 2500 об/мин
• Плато тяги: Удержание ≥400 Н·м в диапазоне 3000–5500 об/мин
• Низкая турбояма: Эффективная работа Twin-Scroll турбины и коротких впускных каналов

Обороты (об/мин)	Характеристика момента
1800–2500	Активный набор момента (турбина входит в буст)
2500–4000	Крутой рост до пиковых 435 Н·м
4000–5500	Стабильное "плато" максимального момента
5500–6800	Плавное снижение момента при сохранении тяги

Такое распределение обеспечивает универсальность для разных режимов: уверенный старт с низких оборотов, мощное ускорение в среднем диапазоне и стабильная тяга на высоких оборотах. Жесткий чугунный блок и кованые компоненты шатунно-поршневой группы гарантируют устойчивость к детонации при высоком давлении наддува в зоне максимального момента.

Особенности ГБЦ и конструкции клапанного механизма

Головка блока цилиндров (ГБЦ) 2JZ-GTE выполнена из алюминиевого сплава, что обеспечивает оптимальное сочетание прочности и теплопроводности. Конструкция предусматривает поперечное расположение впускных и выпускных каналов для улучшения наполнения цилиндров и эффективной продувки. Камера сгорания имеет клиновидную форму с компактными размерами, способствующую образованию вихревого движения топливно-воздушной смеси.

Клапанный механизм построен по схеме DOHC (двойной верхний распредвал) с 24 клапанами (4 на цилиндр). Распредвалы воздействуют на клапаны через коромысла, а не напрямую через толкатели. Особое внимание уделено геометрии впускных каналов – они спроектированы для минимизации сопротивления потоку воздуха на высоких оборотах, что критично для турбированного мотора.

Конструктивные элементы и решения

• Механизм регулировки зазоров: Требует ручной корректировки с помощью шайб (шайбовый тип), так как не оснащен гидрокомпенсаторами. Зазоры проверяются каждые 100 000 км.
• Усиленные компоненты: Клапаны изготовлены из жаропрочной стали, седла клапанов – из износостойкого чугуна. Направляющие втулки имеют бронзовые вставки для улучшенной смазки.
• Система изменения фаз газораспределения (VVT-i): На впускном распредвале (с 1997 года), управляется давлением масла. Оптимизирует крутящий момент на низких и средних оборотах.
• Форсунки охлаждения поршней: Интегрированы в ГБЦ, подают масло на днища поршней под нагрузкой для снижения термических напряжений.

Параметр	Характеристика
Диаметр впускного клапана	33.0 мм
Диаметр выпускного клапана	27.5 мм
Фаза подъема распредвала (степень)	240° (впуск), 240° (выпуск)
Привод ГРМ	Зубчатый ремень (интервал замены 90 000 км)

Система смазки: схема работы и критически важные узлы

Система смазки 2JZ-GTE использует комбинированный принцип: под давлением смазываются коренные/шатунные подшипники, распредвалы и гидрокомпенсаторы, а поршни, стенки цилиндров и клапаны – разбрызгиванием. Масляный насос шестеренчатого типа через приемник с сеткой забирает масло из поддона и нагнетает его в главную магистраль. Проходя через полнопоточный фильтр, масло распределяется по каналам блока цилиндров и ГБЦ. Редукционный клапан поддерживает давление 3,5–4,5 кгс/см² на высоких оборотах, сбрасывая излишки в поддон.

Циркуляцию обеспечивает маслоохладитель с термоклапаном, включающим его при температуре >105°C. Датчики давления и уровня контролируют параметры системы. После прохождения узлов масло самотеком возвращается в поддон. Турбокомпрессоры смазываются отдельным каналом от главной магистрали с принудительным дренажом в поддон через сливные патрубки, что критично для предотвращения утечек и коксования.

Ключевые компоненты для надежности

• Масляный насос: Шестерни из чугуна, привод от коленвала. Износ ведет к падению давления и масляному голоданию.
• Редукционный клапан: Пружинный механизм в насосе. Залипание вызывает скачки давления или недостаток смазки.
• Маслоприемник: Алюминиевая трубка с сеткой-фильтром грубой очистки. Засор сетки ограничивает подачу масла.
• Турбодренажи: Широкие патрубки для слива масла из турбин. Засор провоцирует выдавливание сальников и утечки.
• Каналы коленвала: Перекрестные сверления в шейках. Забитые грязью каналы разрушают вкладыши.
• Маслоохладитель: Трубчатый радиатор с термоклапаном. Утечки или засорение снижают эффективность охлаждения.

Охлаждение двигателя: водяная и масляная системы

Система водяного охлаждения 2JZ-GTE построена по классической замкнутой схеме с принудительной циркуляцией. Центральным элементом является алюминиевый радиатор с пластинчато-трубчатой конструкцией, дополненный электрическими вентиляторами, активируемыми через термовыключатель. Термостат с 82-градусным клапаном обеспечивает быстрый прогрев мотора и оптимальный температурный режим (88-93°C в рабочем состоянии). Водяная помпа шестерёнчатого типа приводится ремнём ГРМ и обеспечивает интенсивную циркуляцию антифриза по рубашке охлаждения блока цилиндров и головки блока.

Масляная система включает двухсекционный масляный насос с шестернями внутреннего зацепления, забирающий смазку через заборник с сетчатым фильтром. Под давлением масло проходит через полнопоточный фильтр и подаётся к коренным/шатунным подшипникам, распредвалам, турбокомпрессорам и гидрокомпенсаторам. Важнейшим компонентом является масляный радиатор, интегрированный в основной радиатор охлаждения, который отводит избыточное тепло от смазки. Дополнительный датчик давления и редукционный клапан в насосе поддерживают стабильное давление в диапазоне 4.5-5.5 бар на высоких оборотах.

Ключевые особенности и компоненты

Водяная система:

• Алюминиевый радиатор повышенной ёмкости с герметичной крышкой (1.1 бар)
• Электрические вентиляторы с двухскоростным режимом работы
• Отдельный контур охлаждения дроссельного узла
• Обогревающий контур для масляного радиатора АКПП (для версий с автоматом)

Масляная система:

• Двухступенчатый масляный насос с редукционным клапаном
• Комбинированная система смазки (под давлением + разбрызгиванием)
• Маслозаборник с противовоздушной перегородкой
• Датчик низкого давления масла с аварийной сигнализацией

Параметр	Водяное охлаждение	Масляное охлаждение
Объём системы	8.5-9 литров (с учётом радиатора)	5.5 литров (с фильтром)
Рабочая температура	88-93°C	100-120°C
Критичный элемент	Помпа ГРМ (ресурс ~100 тыс.км)	Маслоприёмник (зависит от уровня масла)
Турбоохрана	Допконтур охлаждения турбин после остановки	Отдельные масляные магистрали к турбокомпрессорам

Особое внимание уделено охлаждению турбин – они включены в оба контура: масляные магистрали обеспечивают смазку подшипников, а водяные рубашки в турбо-хаузингах отводят тепло от корпусов. После остановки двигателя термосифонный эффект продолжает циркуляцию антифриза через турбокомпрессоры, предотвращая коксование масла.

Впрыск топлива: организация и режимы работы

На двигателе 2JZ-GTE применяется многоточечная электронная система распределенного впрыска топлива (EFI) с последовательным управлением форсунками. Топливо подается топливным насосом высокого давления из бака через рампу к индивидуальным электромагнитным форсункам, установленным у впускных портов каждого цилиндра. Электронный блок управления (ECU) рассчитывает оптимальные параметры впрыска на основе данных от датчиков: массового расхода воздуха (MAF), положения дроссельной заслонки (TPS), температуры охлаждающей жидкости, детонации, положения распредвалов (VVT-i), кислородных датчиков (O2) и датчика абсолютного давления в коллекторе (MAP).

Система поддерживает заданное давление топлива (около 2.5-3.0 бар на холостом ходу) с помощью регулятора на топливной рампе. Форсунки с высоким быстродействием обеспечивают точное дозирование топлива в широком диапазоне режимов работы двигателя. ECU непрерывно корректирует длительность импульса впрыска (injector pulse width) для достижения стехиометрического состава смеси (λ≈1) в большинстве условий эксплуатации.

Основные режимы работы системы впрыска

• Пуск двигателя: ECU переходит в режим обогащения смеси. Длительность впрыска рассчитывается на основе температуры охлаждающей жидкости и оборотов стартера. Форсунки активируются асинхронно для быстрого образования воспламеняемой смеси.
• Прогрев: При холодном двигателе система увеличивает длительность импульса впрыска и обороты холостого хода. По мере роста температуры коррекция плавно уменьшается. Учитываются показания датчиков температуры ОЖ и впускного воздуха.
• Холостой ход: Стабилизация оборотов обеспечивается регулировкой количества воздуха (клапан IACV) и тонкой коррекцией длительности впрыска. Система использует данные с датчиков TPS, MAF/MAP и O2 для поддержания стабильной работы и состава смеси.
• Режим частичных нагрузок: Основной режим эксплуатации. ECU стремится к работе на стехиометрической смеси (14.7:1) для оптимальной эффективности и снижения выбросов. Активно задействуются показания кислородных датчиков для замкнутого контура управления.
• Полная нагрузка (WOT): При полном открытии дросселя система переходит в режим разомкнутого контура, игнорируя сигналы O2-датчиков. Смесь принудительно обогащается (~12:1) для предотвращения детонации и достижения максимальной мощности с учетом давления наддува (данные MAP) и температуры воздуха.
• Переходные режимы (разгон/торможение): При резком открытии дросселя ECU мгновенно увеличивает длительность впрыска для компенсации обеднения смеси. При сбросе газа впрыск может временно прекращаться (режим отсечки топлива) для экономии и снижения выбросов.

Электронное управление двигателем (ECU): версии и функции

Блок управления двигателем (ECU) в 2JZ-GTE является ключевым компонентом, отвечающим за точное регулирование параметров работы мотора. Он непрерывно анализирует данные от многочисленных датчиков (ДМРВ, положения коленвала, детонации, температуры ОЖ, лямбда-зондов и др.), вычисляя оптимальные показатели впрыска топлива, угла опережения зажигания и давления турбин в режиме реального времени.

Эволюция ECU для 2JZ-GTE отражает развитие технологий Toyota: ранние версии (JZZ30, Supra JZA80 до 1996 г.) использовали 16-битные процессоры и ограниченную диагностику OBD-I. С 1997 года внедрены 32-битные системы с расширенной самодиагностикой OBD-II, улучшенными алгоритмами адаптации под топливо и условия эксплуатации, а также более сложной защитой от перегрева и детонации.

Основные версии ECU и их особенности

Распространенные заводские контроллеры:

• 89661-1J130 / 1J140 (ранние Supra JZA80) – OBD-I, базовые функции безопасности.
• 89661-2B820 (Facelift Supra 1997+) – OBD-II, адаптивное управление турбонаддувом, расширенный мониторинг форсунок.
• 89661-14480 (Aristo V300) – Поддержка EGR и дополнительных эмиссионных систем.

Ключевые функции ECU 2JZ-GTE:

1. Управление турбонаддувом – Контроль соленоидов TVSV для плавного перехода между турбинами.
2. Топливные коррекции – Долгосрочная и краткосрочная адаптация по сигналам лямбда-зондов.
3. Антидетонационная система – Мгновенная регулировка УОЗ на основе сигналов датчиков детонации.
4. Ограничитель отсечки – Принудительное отключение впрыска при достижении 6800-7200 об/мин.
5. Защита от перегрузки – Аварийное снижение мощности при критических температурах или пропусках зажигания.

Версия ECU	Диагностика	Особенность
1J130 / 1J140	OBD-I	Аналоговый TPS, базовые коррекции топлива
2B820	OBD-II	Цифровой TPS, контроль давления в рампе
14480	OBD-II	Интеграция с системой EGR, усиленная диагностика

Для тюнинга часто применяются замены ECU на программируемые решения (AEM, Haltech, Link) или перепрошивки заводских блоков (чип-тюнинг). Это позволяет корректировать карты впрыска и зажигания, поднимать давление турбин и отключать ограничители, но требует точной калибровки во избежание повреждения двигателя.

Техобслуживание: рекомендуемые масла и интервалы замены

Правильный подбор моторного масла и соблюдение регламента замены критически важны для ресурса турбированного 2JZ-GTE. Высокие термические и механические нагрузки, характерные для этого мотора, требуют использования исключительно качественных смазочных материалов с четко определенными характеристиками. Пренебрежение этими требованиями неизбежно ведет к ускоренному износу турбокомпрессоров, шеек коленвала и цилиндропоршневой группы.

Производитель Toyota первоначально рекомендовал минеральные масла, однако современные реалии эксплуатации и возросшие нагрузки диктуют применение исключительно синтетических или полусинтетических составов. Ключевыми параметрами при выборе являются вязкость по SAE, соответствие стандартам качества API/ACEA и устойчивость к окислению при высоких температурах. Особое внимание уделяется сохранению стабильной масляной пленки под экстремальным давлением в коренных и шатунных подшипниках.

Требования к смазочным материалам

Оптимальные классы вязкости по SAE:

• Стандартная эксплуатация: 5W-30, 5W-40
• Агрессивная езда/тюнинг: 10W-40, 10W-50, 15W-50
• Экстремально высокие температуры: 20W-50

Обязательные стандарты качества:

• API: SN, SN Plus, SP (минимум SM)
• ACEA: A3/B4, C3
• JASO: MA/MA2 (для версий с гидрокомпенсаторами)

Популярные проверенные бренды: Mobil 1, Motul 8100/X-Cess, Liqui Moly Leichtlauf, Toyota Genuine Oil, Castrol EDGE, Shell Helix Ultra. Категорически не рекомендуются масла неизвестных производителей или составы без указания соответствия международным стандартам.

Интервалы замены масла и фильтра

Условия эксплуатации	Пробег (км)	Временной интервал
Стандартные (умеренный стиль вождения)	8 000 - 10 000	12 месяцев
Эксплуатация в тяжелых условиях (городские пробки, жаркий климат)	5 000 - 7 000	6 месяцев
Тюнингованные двигатели (повышенная мощность)	3 000 - 5 000	6 месяцев
Трек-дни/соревнования	После каждого события	Немедленная замена

Замена масляного фильтра (оригинал Toyota 90915-YZZJ3 или аналог высокого качества) обязательна при каждой смене масла! Использование дешевых фильтров с картонными перепускными клапанами приводит к масляному голоданию при холодном запуске.

Дополнительные рекомендации

• Избегайте присадок, не одобренных производителем масла - они могут нарушить сбалансированный пакет компонентов.
• При переходе на новое масло или после капремонта используйте промывочные составы только при наличии серьезных отложений.
• Контролируйте уровень масла каждые 1000 км - турбомоторы склонны к «угару».
• Применяйте масла с высоким содержанием цинка (ZDDP) для тюнингованных версий - это критично для защиты кулачков распредвалов.

Ресурс двигателя в штатной и форсированной версиях

Штатный 2JZ-GTE обладает исключительным запасом прочности благодаря литому чугунному блоку цилиндров, кованым стальным коленчатому валу, шатунам и поршневым пальцам. При своевременном обслуживании, использовании рекомендованных масел и качественного топлива ресурс мотора достигает 300-400 тысяч километров без капремонта. Надежность подтверждается длительной эксплуатацией в Toyota Supra, Aristo и Crown.

Форсирование двигателя радикально меняет ситуацию: ресурс сокращается пропорционально степени модификаций. Установка турбин высокого давления, интеркулеров, топливных систем и чип-тюнинга без усиления конструкции снижает долговечность до 100-150 тыс. км. Агрессивный тюнинг под 600+ л.с. требует замены критичных компонентов и уменьшает межсервисный пробег до 50-80 тыс. км даже с доработанными узлами.

Ключевые факторы влияния на ресурс

Параметр	Штатный двигатель	Форсированный двигатель
Критичные нагрузки	Умеренные (0.8-1.0 Бар наддува)	Экстремальные (1.5-2.5+ Бар)
Требования к обслуживанию	Стандартные интервалы ТО	Сокращённые интервалы замены масла (до 5 тыс.км)
Риск детонации	Минимальный	Высокий (требует октановое число 98+)

Особенности эксплуатации форсированных версий:

• Обязательная замена шатунно-поршневой группы на усиленные кованые компоненты
• Необходимость установки клапанных пружин и распредвалов под высокие обороты
• Жёсткая привязка ресурса к качеству топлива и стабильности охлаждения

Продление срока службы при тюнинге:

1. Использование головки блока с дополнительными болтами крепления
2. Применение турбин с керамическими подшипниками и водяным охлаждением
3. Установка маслорадиатора и системы мониторинга AFR (воздушно-топливное соотношение)

Типичные неисправности: диагностика и слабые места

Несмотря на легендарную надежность 2JZ-GTE, мотор имеет ряд уязвимых мест, проявляющихся при высоких нагрузках, длительной эксплуатации или недостаточном обслуживании. Наиболее критичные проблемы связаны с масляной системой и турбонаддувом, требующие особого внимания при диагностике.

Электронные компоненты и система охлаждения также склонны к возрастным отказам, а состояние ГБЦ и ЦПГ напрямую зависит от качества обслуживания. Раннее выявление симптомов позволяет предотвратить дорогостоящий ремонт.

Ключевые проблемы и методы их выявления

Масляное голодание (закоксовка каналов):

• Симптомы: Стук в нижней части двигателя, падение давления масла (контроль по датчику), сизый выхлоп
• Диагностика: Замер давления масла манометром, вскрытие маслоприемника и клапанных крышек
• Профилактика: Сокращение интервалов замены масла (не >5000 км), использование синтетики 5W-40/10W-60

Отказ турбокомпрессоров:

Причина	Признаки	Проверка
Износ подшипников	Синий дым под нагрузкой, вой турбин	Люфт вала пальцем, тест на картерные газы
Трещины корпусов (CT12A)	Свист, потеря наддува, следы масла на патрубках	Визуальный осмотр демонтированных турбин

Проблемы системы охлаждения:

1. Течь прокладки термостата (характерные подтёки на блоке цилиндров)
2. Деградация радиаторов (интеркулер/основной) - перегрев под нагрузкой
3. Заклинивание помпы (перегрев + шум из зоны ГРМ)

Электронные неисправности:

• Отказ датчика детонации (код P0325, потеря мощности)
• Окисление контактов TPS (дёрганье на разгоне, код P0120)
• Износ форсунок (пропуски зажигания, черный дым)

Прочие слабые места:

• Трещины выпускного коллектора (металлический лязг при старте)
• Износ гидрокомпенсаторов (стук "на холодную" первые 2-3 сек)
• Утечки через сальники коленвала (масляные пятна под авто)

Совместимость с топливом: требования к октановому числу

Двигатель 2JZ-GTE рассчитан на использование высокооктанового топлива. Минимальное требование для штатной работы – бензин с октановым числом 95 RON (Research Octane Number). Однако производитель рекомендует применять топливо не ниже 98 RON для полного раскрытия потенциала мотора, особенно при эксплуатации в режиме высоких нагрузок или жарком климате.

Использование топлива с октановым числом ниже 95 RON провоцирует детонацию, что ведет к перегреву, повреждению поршневых колец, прогару прокладки ГБЦ и выходу из строя свечей зажигания. Система датчиков детонации частично корректирует угол опережения зажигания, но не компенсирует риски при постоянной нагрузке.

Особенности для тюнинга и альтернативы

Сценарий использования	Требуемое октановое число (RON)	Дополнительные меры
Стоковый двигатель	95-98	Соблюдение регламента ТО
Умеренный тюнинг (+30-50% мощности)	98-100	Калибровка ЭБУ, интеркулер увеличенного объема
Высокофорсированные версии (500+ л.с.)	102+	Впрыск воды/метанола, спортивное топливо

Для регионов с ограниченным доступом к топливу 98 RON допустимо применение октан-корректоров или присадок, повышающих детонационную стойкость. При этом обязательна:

1. Адаптивная настройка ЭБУ под конкретный состав топлива
2. Регулярная диагностика состояния форсунок и топливного насоса
3. Контроль качества горючего для исключения примесей и смол

Заводские модификации: отличия VVT-i и non-VVT-i

Основное различие между модификациями non-VVT-i и VVT-i заключается в наличии интеллектуальной системы изменения фаз газораспределения. Двигатели non-VVT-i выпускались до 1998 года и не имели регулировки фаз, тогда как версии VVT-i (1998-2002) получили гидравлический механизм на впускном распредвале, управляемый электронным блоком.

Конструктивные различия затрагивают несколько ключевых компонентов. В VVT-i версиях полностью переработан впускной тракт, изменены геометрия поршней, модель топливных форсунок и конфигурация ремня ГРМ, что потребовало установки нового блока управления двигателем.

Сравнение технических характеристик

Компонент	Non-VVT-i (до 1998)	VVT-i (1998-2002)
Система ГРМ	Фиксированные фазы	Гидравлический фазовращатель на впуске
Поршни	Выпуклая поверхность	Плоские с выемками под клапаны
Форсунки	440 см³/мин (серые)	550 см³/мин (розовые)
Впускной коллектор	Жесткая конструкция	ACIS с изменяемой геометрией
Ремень ГРМ	6-ручьевой	7-ручьевой

Эксплуатационные преимущества VVT-i проявляются в:

• Увеличении крутящего момента на низких и средних оборотах (до 451 Нм против 435 Нм)
• Улучшении отзывчивости дросселя и плавности холостого хода
• Снижении расхода топлива на 6-8% в городском цикле

Оба варианта сохраняют общие характеристики: чугунный блок цилиндров, двойной турбонаддув CT12, степень сжатия 8.5:1 и заводской лимит мощности 280 л.с. Главным недостатком VVT-i считается усложнение конструкции и повышенные требования к обслуживанию гидравлической системы фазорегулятора.

Тюнинг: базовые этапы форсирования 2JZ-GTE

Первостепенная задача – обеспечить стабильную работу мотора под повышенными нагрузками. Для этого заменяют штатные компоненты на усиленные, контролируют подачу топлива и давление наддува.

Оптимизация системы впуска и выпуска критически важна для раскрытия потенциала турбированного двигателя. Установка производительных интеркулера, дросселя и патрубков снижает потери и температурный стресс.

Ключевые направления модернизации

Основные этапы включают:

1. Топливная система:
   • Форсунки повышенной производительности (от 550cc до 1000cc)
   • Топливный насос высокого давления (Walbro 255, Bosch 044)
   • Регулятор давления топлива (например, Aeromotive FPR)
2. Управление наддувом:
   • Замена турбин (модернизация Twins или установка одиночного турбокомпрессора)
   • Внедрение электронного boost-контроллера (Greddy Profec, HKS EVC)
   • Установка blow-off клапана (Tial, HKS SSQV)
3. Электронная настройка:
   • Чип-тюнинг ECU или установка standalone-контроллера (AEM EMS, Haltech)
   • Калибровка угла опережения зажигания и топливных карт
   • Мониторинг параметров через датчики широкополосного лямбда-зонда

Обязательные доработки перед повышением мощности:

Компонент	Цель замены	Примеры решений
Поршни/шатуны	Предотвращение разрушения при 400+ л.с.	Forged pistons (CP, Wiseco), кованые шатуны (Eagle, Carrillo)
Прокладка ГБЦ	Исключение пробития	Металлокомпозит (HKS Stopper, Tomei)
Клапанные пружины	Борьба с флоатом	Комплекты повышенной жесткости (Supertech, Brian Crower)

Внимание к системе охлаждения – замена радиатора, термостата и помпы обязательна при росте теплонапряженности. Для экстремального тюнинга (700+ л.с.) требуется балансировка коленвала и замена коренных/шатунных вкладышей.

Потенциал мощности на стоковых компонентах

Двигатель 2JZ-GTE в стоковой комплектации демонстрирует выдающийся запас прочности. Благодаря чугунному блоку цилиндров, кованым стальным поршневым шейкам коленвала, кованым алюминиевым поршням и шести болтам крепления каждой шатунной крышки, мотор способен выдерживать нагрузки, многократно превышающие заводские показатели. Инженеры Toyota изначально заложили значительный инженерный запас прочности, ориентируясь на требования к надежности для люксового сегмента и спортивных моделей.

На оригинальных компонентах (турбокомпрессоры, форсунки, головка блока, распредвалы, поршневая группа) двигатель способен стабильно развивать мощность в диапазоне 380-420 л.с. при грамотной настройке. Этот потолок обусловлен пропускной способностью стоковых топливных форсунок (440-550cc/min), ограничениями воздушного потока стандартных турбин CT12B и производительностью топливного насоса. Для достижения этих значений критически важны: интеркулер повышенной эффективности, качественная доработка системы впуска/выпуска и профессиональный чип-тюнинг ЭБУ с коррекцией топливных карт и угла опережения зажигания.

Ключевые ограничения и решения

Основные "узкие места" при работе на стоковых компонентах:

• Турбины CT12B: Достигают предела эффективности после 1.2-1.3 бар. Высокие температуры выхлопных газов на больших нагрузках требуют обязательного использования интеркулера.
• Топливная система: Форсунки и насос не рассчитаны на длительную работу за пределами ~400 л.с. Риск обеднения смеси на высоких оборотах.
• Система охлаждения: Требует модернизации радиатора и помпы при постоянной эксплуатации в верхнем диапазоне мощности.

Для безопасного снятия 400+ л.с. обязательными являются:

1. Замена топливного насоса на производительный аналог (Walbro 255lph или аналоги).
2. Установка фронтального интеркулера (FMIC) с минимальными потерями давления.
3. Качественный тюнинг ЭБУ (standalone или перепрошивка OEM) с коррекцией детонации.
4. Модернизация системы смазки (регулируемый редукционный клапан давления масла).

Компонент	Стоковая характеристика	Предел для 400+ л.с.
Турбины CT12B	Двойной твин-скролл, керамические крыльчатки	~1.3 бар (макс. безопасный boost)
Форсунки	440-550cc/min (серия VVT-i)	Достигают 95-100% duty cycle
Топливный насос	Оригинальный Denso	Недостаточная производительность >350 л.с.
Блок цилиндров	Чугунный, закрытая оправка	Без доработок выдерживает >600 л.с.

Порядок работы цилиндров и особенности балансировки

Порядок работы цилиндров двигателя 2JZ-GTE классический для рядных шестицилиндровых моторов: 1-5-3-6-2-4. Последовательность срабатывания реализуется через конструкцию коленчатого вала, где шатунные шейки расположены попарно под углом 120° (каждая шейка обслуживает два цилиндра). Нумерация цилиндров начинается от шкива ГРМ: 1-2-3-4-5-6 по направлению к маховику. Такой порядок обеспечивает равномерные интервалы между воспламенениями (каждые 120° поворота коленвала), что критично для плавности работы.

Рядная шестёрка 2JZ-GTE обладает врождённой механической сбалансированностью благодаря симметричной конструкции. Первичные (инерционные силы от возвратно-поступательного движения) и вторичные силы инерции полностью уравновешены без дополнительных балансирных валов. Противовесы коленвала, расположенные зеркально относительно оси вращения, компенсируют моменты инерции. Это позволяет мотору работать без вибраций даже при высоких нагрузках, что является ключевым преимуществом компоновки.

Конструктивные решения для оптимизации балансировки

• Коленчатый вал кованой стали: Оснащён восемью противовесами, рассчитанными под высокие обороты (до 7500 об/мин). При сборке проходит индивидуальную динамическую балансировку с маховиком и сцеплением.
• Демпфер крутильных колебаний: Резинометаллический гаситель вибраций на носке коленвала снижает паразитные резонансы на высоких оборотах.
• Симметричная нумерация поршневой группы: Поршни и шатуны подбираются по массе с допуском ≤2 грамм для минимизации дисбаланса.
• Двухмассовый маховик (на части модификаций): Дополнительно подавляет низкочастотные колебания при передаче крутящего момента на трансмиссию.

Шумовые характеристики: уровень вибраций и звук работы

Двигатель 2JZ-GTE демонстрирует сбалансированную акустическую картину в штатной комплектации. Его шестицилиндровый рядный блок с углом развала 120° обеспечивает низкий уровень первичных вибраций, а чугунный блок цилиндров и алюминиевая ГБЦ эффективно гасят высокочастотные колебания. Распределённый впрыск топлива и турбонаддув (гасящий часть импульсов выпуска) формируют характерный приглушённый гул на холостых оборотах.

По мере роста оборотов проявляется чёткий "турбинный" звук всасывания через воздушный фильтр и характерное шипение blow-off клапана при сбросе газа. Верхневальная конструкция ГРМ с цепным приводом и гидрокомпенсаторами минимизирует клапанный стук, однако на высоких оборотах (выше 5000 об/мин) начинает преобладать глубокий, "металлический" рокот выпускной системы. Вибрации на резонансных режимах (2500-3000 об/мин) могут передаваться на кузов через точки крепления, особенно при изношенных подушках.

Факторы, влияющие на акустику

• Балансировка вращающихся масс: Кованые коленвал/шатуны в заводском исполнении обеспечивают минимальную вибронагруженность.
• Турбины и выпуск: Штатные турбины CT12A изолированы теплоэкранами, а катализаторы и глушители эффективно снижают шум выхлопа. Замена на прямоточные системы резко усиливает низкочастотный гул.
• Привод ГРМ: Цепь (в сравнении с ремнём) создаёт характерное "стрекотание", усиливающееся при износе натяжителей или успокоителей.

Режим работы	Уровень шума (дБ)*	Характер звука
Холостой ход (750 об/мин)	45-50	Равномерный гул с лёгким турбинным посвистыванием
Средние обороты (3000 об/мин)	65-70	Доминирует шум впуска, шипение BOV, ровный рокот выпуска
Максимальные обороты (6800 об/мин)	85-90+	Громкий рёв впуска, свист турбин, низкочастотный рокот выпуска

* Приблизительные значения для штатного мотора в подкапотном пространстве

Сравнение с аналогами: преимущества перед 1JZ и RB26

2JZ-GTE принципиально превосходит 1JZ-GTE в запасе прочности благодаря увеличенному до 3.0 литров рабочему объему и усиленной конструкции блока цилиндров. Больший ход поршня (86 мм против 71.5 мм у 1JZ) обеспечивает повышенный крутящий момент на низких оборотах, а массивные перемычки между цилиндрами и усиленные крышки коренных подшипников позволяют безопасно снимать свыше 1000 л.с. в тюнинге без замены блока.

В сравнении с RB26DETT, 2JZ-GTE выигрывает за счет более совершенной системы турбонаддува: последовательные турбины CT12 минимизируют турбояму, тогда как параллельная схема RB26 требует синхронизации двух турбокомпрессоров. Дополнительное преимущество – отсутствие алюминиевых гильз цилиндров, склонных к деформации под экстремальными нагрузками, и более надежная система смазки с увеличенным маслонасосом.

Ключевые отличия в конструкции

Параметр	2JZ-GTE	1JZ-GTE	RB26DETT
Диаметр цилиндра	86 мм	86 мм	86 мм
Ход поршня	86 мм	71.5 мм	73.7 мм
Турбины	CT12 (последовательные)	CT12 (ранние) / Single (поздние)	Garrett параллельные
Макс. потенциал (сток)	700+ л.с.	500 л.с.	600 л.с.

Преимущества 2JZ-GTE:

• Более высокий крутящий момент в среднем диапазоне (≈480 Нм против 380 Нм у 1JZ)
• Упрощенная адаптация одиночного турбокомпрессора благодаря цельному впускному коллектору
• Ресурс шатунно-поршневой группы на 40-60% выше, чем у RB26 при экстремальном форсировании
• Отсутствие проблем с синхронизацией дроссельных заслонок (система DBW у RB26)

Критичный недостаток: увеличенная на 28 кг масса в сравнении с 1JZ и сложности с установкой в компактные моторные отсеки из-за габаритов.

Установка в другие автомобили: нюансы свап-проектов

Интеграция 2JZ-GTE в автомобили, изначально не оборудованные этим двигателем, требует тщательного анализа совместимости посадочных точек, габаритов и массы агрегата. Моторная ниша принимающего автомобиля должна вмещать рядную шестёрку длиной ~85 см с учётом навесного оборудования, что исключает компактные модели без серьёзных модификаций подкапотного пространства. Критически важным становится расчёт центра тяжести – переднеприводные платформы и среднедвигательные спорткары требуют перебалансировки подвески для сохранения управляемости.

Электрическая интеграция представляет отдельную сложность: штатная проводка 2JZ-GTE (особенно версии VVT-i) несовместима с большинством ЭБУ сторонних марок. Распространённые решения – установка standalone-контроллера (AEM, Haltech) или создание гибридной схемы с адаптацией CAN-шины. Дополнительные проблемы создают иммобилайзеры и противоугонные системы донорского авто, требующие обходных модулей или полной замены замка зажигания.

Ключевые инженерные задачи

• Трансмиссия:
  • Адаптация к КПП: самодельные переходные плиты для МКПП (Getrag, Tremec) или кастомные гидроблоки для АКПП A340
  • Переделка карданного вала и усилителей крепления заднего моста при мощности свыше 600 л.с.
• Охлаждение:
  • Расчёт объёма радиатора (минимум 50% больше штатного Supra)
  • Перенос маслоохладителя с изменением магистралей

Параметр	Типичные сложности	Распространённые решения
Топливная система	Несоответствие давления, диаметра магистралей	Установка топливного насоса Walbro 450+, регулятора Aeromotive, заменяемых фильтров
Выпускной тракт	Конфликт с элементами рамы/рулевой рейкой	Изготовление паука с индивидуальным расположением коллектора

1. Юридические ограничения: В РФ и ЕС обязательна сертификация свапа для регистрации – соответствие экологическому классу двигателя году выпуска авто.
2. Бюджетирование: Стоимость проекта (без учёта мотора) стартует от $5,000 и включает:
   • Кастомные кронштейны двигателя/КПП
   • Доработка тоннеля коробки передач
   • Система усиленных приводных валов

Список источников

При подготовке материалов о двигателе 2JZ-GTE использовались специализированные технические издания, официальная документация производителя и экспертные публикации в автомобильной прессе. Это обеспечило точность технических характеристик и описание конструктивных особенностей мотора.

Источники включают архивные данные Toyota, инженерные обзоры и практические исследования надежности двигателя. Акцент сделан на проверенные ресурсы с репутацией в автомобильной инженерии и тюнинге.

Ключевые материалы

• Официальное руководство по ремонту Toyota Supra JZA80 (1993-2002)
• Технический бюллетень Toyota TSB EG-0039T о модификациях 2JZ-GTE
• Монография "Toyota Twin Cam" Шина Ёкоты (издательство MBI)
• Статья "2JZ-GTE: Anatomy of a Legend" в журнале "Engine Builder Magazine"
• Архивные каталоги запчастей Toyota EPC для моделей Aristo/Супра
• Исследование системы VVT-i 2JZ-GTE в SAE Technical Paper 980766
• Сравнительный анализ систем впрыска в книге "Modern Engine Tuning" Г. Холдена
• Отчеты о долговечности двигателя от клубов владельцев Toyota Supra MKIV

Видео: Ремонт двигателя 2JZ-GTE


• Шумоизоляция Ford Focus 2 - как добиться тишины в салоне

• Решетка радиатора ВАЗ-2110, 2111, 2112 - выбор и покупка

• Коды ошибок Opel Astra - причины, диагностика, расшифровка и сброс
