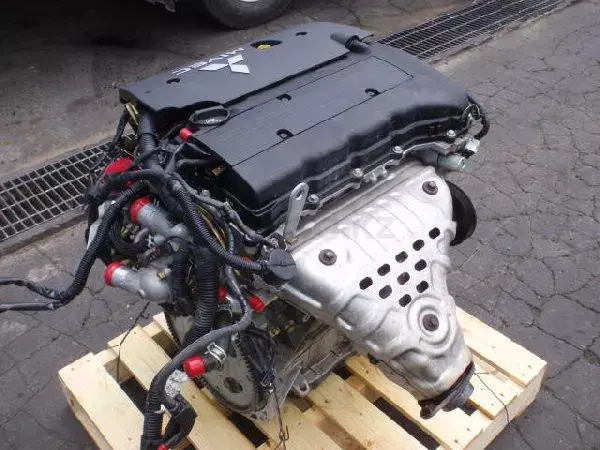

Двигатель 4B12 - детали, параметры, долговечность

Статья обновлена: 18.08.2025

Бензиновый силовой агрегат 4B12 производства Mitsubishi Motors заслужил репутацию надежного и технологичного решения. Этот 16-клапанный мотор с системой MIVEC активно применяется в кроссоверах и седанах концерна.

Конструкция с алюминиевым блоком цилиндров и цепным приводом ГРМ обеспечивает оптимальный баланс мощности и долговечности. В статье детально рассмотрены особенности устройства, ключевые технические параметры и реальный эксплуатационный ресурс двигателя.

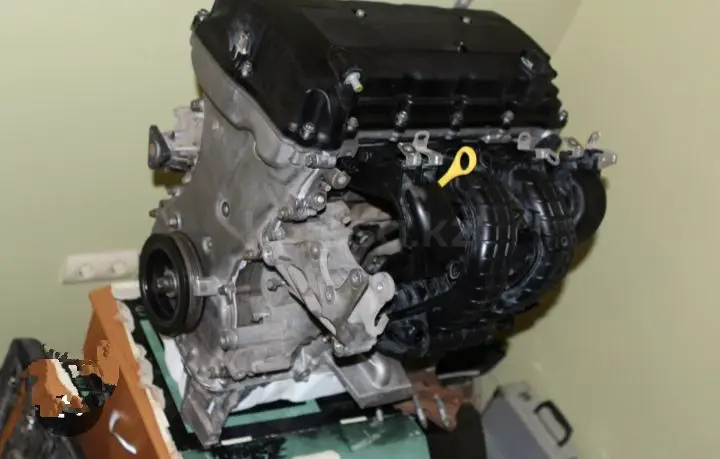

Конструкция газораспределительного механизма

Газораспределительный механизм (ГРМ) двигателя 4B12 реализован по схеме DOHC (Double OverHead Camshaft) с четырьмя клапанами на цилиндр. Привод распределительных валов осуществляется однорядной зубчатой цепью, отличающейся повышенной долговечностью по сравнению с ременными аналогами. Конструкция включает два алюминиевых вала в головке блока: один управляет впускными клапанами, второй – выпускными.

Клапанный узел состоит из тарельчатых клапанов (два впускных и два выпускных на цилиндр), гидрокомпенсаторов зазора и коромысел роликового типа. Гидрокомпенсаторы автоматически регулируют тепловой зазор, исключая необходимость ручной регулировки в процессе эксплуатации. Привод клапанов осуществляется непосредственно через коромысла, снижающие трение и инерционную массу.

Ключевые элементы и характеристики

Основные компоненты ГРМ:

Распределительные валы: Кованые стальные, с эксцентриками для привода топливного насоса высокого давления (на моделях с непосредственным впрыском)
Привод цепи: Однорядная роликовая цепь с гидравлическим натяжителем и успокоителем
Клапаны: Впускные – диаметр 31.5 мм, выпускные – диаметр 27.0 мм; стержни покрыты износостойким составом
Фазы газораспределения: Фиксированные, без системы изменения фаз (MIVEC отсутствует на базовых версиях)

Параметр	Значение
Тип привода ГРМ	Цепь
Количество клапанов	16 (4 на цилиндр)
Регулировка зазоров	Гидрокомпенсаторы
Угол опережения/запаздывания	Фиксированный

Ресурс цепи ГРМ составляет 180-220 тыс. км, но требует регулярного контроля натяжения после 100 тыс. км. Критически важно своевременно заменять успокоитель и натяжитель цепи при появлении шумов. Клапаны и седла рассчитаны на весь срок службы двигателя при условии использования качественного топлива.

Система изменения фаз VTEC-MIVEC в работе

Система VTEC-MIVEC в двигателе 4B12 объединяет технологии Honda (VTEC) и Mitsubishi (MIVEC), обеспечивая электронное управление фазами газораспределения и высотой подъема клапанов. Она динамически адаптирует работу ГРМ под текущие нагрузки и обороты коленвала, используя комбинацию гидравлических муфт изменения фаз на впускных/выпускных распредвалах и механизма смены профиля кулачков.

На низких и средних оборотах система активирует кулачки с узким профилем, обеспечивая плавную работу, снижение расхода топлива и улучшение экологических показателей. При достижении высоких оборотов (обычно около 4000-4500 об/мин) электронный блок управления переключает клапаны на агрессивные кулачки за счет гидравлического перемещения блокирующих штифтов в коромыслах.

Ключевые аспекты работы

Синхронизация компонентов: Датчики положения распредвалов и коленвала передают данные в ECU, который управляет масляными клапанами VTEC и фазовращателями MIVEC. Гидравлическое давление синхронизирует:

Поворот распредвалов через фазовращатели для оптимизации перекрытия клапанов
Срабатывание муфты VTEC, объединяющей коромысла клапанов в единый блок

Эффекты переключения режимов:

Режим	Характеристики	Эффект
Экономичный	Узкие кулачки, малый подъем клапанов	Стабильный холостой ход, снижение расхода топлива до 10%
Спортивный	Широкие кулачки, максимальный подъем	Прирост мощности до 15%, улучшение наполнения цилиндров

Важно: Бесступенчатое изменение фаз MIVEC дополняет ступенчатое переключение VTEC, обеспечивая "безрывковый" переход между режимами. Это минимизирует провалы тяги и поддерживает крутящий момент в широком диапазоне оборотов. Отказ системы проявляется в потере мощности, увеличении расхода топлива и ошибках ECU (например, P2647 - неисправность цепи давления VTEC).

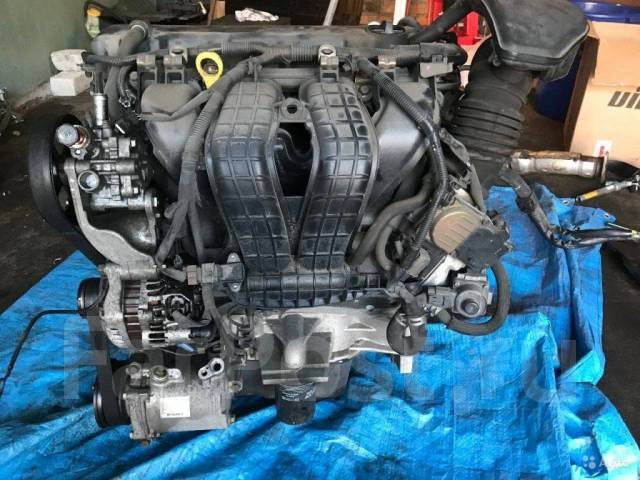

Схема впуска и топливные форсунки

Впускная система 4B12 реализована по классической схеме с ресивером переменной длины (Dual-Stage Intake Manifold), оптимизирующей наполнение цилиндров на разных оборотах. Короткие каналы активируются при высоких оборотах для максимальной мощности, длинные – на низких для повышения крутящего момента. Воздух поступает через дроссельный узел с электронным управлением, точно регулирующим его объем на основе данных датчиков (расхода воздуха, положения дросселя, кислорода).

Топливоподача организована через систему распределенного впрыска (MPI) с форсунками электромагнитного типа, установленными во впускном коллекторе перед впускными клапанами. Форсунки работают под давлением 3.0-3.5 бар, создаваемым топливным насосом в баке. Управление впрыском – фазированное, ЭБУ двигателя рассчитывает момент открытия и длительность импульса для каждой форсунки отдельно, основываясь на нагрузке, оборотах, температуре и сигнале лямбда-зонда.

Ключевые особенности системы

Тип форсунок: 12-дырчатые, с мелкодисперсным распылом топлива
Материал коллектора: алюминиевый сплав с интегрированными каналами
Переключение каналов: вакуумным актуатором по команде ЭБУ
Регулировка топлива: адаптивная корректировка по данным обратной связи

Параметр	Характеристика
Производительность форсунки	~220-240 см³/мин
Сопротивление обмотки	11-13 Ом
Ресурс форсунок	150+ тыс. км (при чистом топливе)

Основные требования для стабильной работы: использование топлива с октановым числом не ниже АИ-95 и своевременная замена воздушного фильтра. Загрязнение форсунок или каналов коллектора ведет к потере мощности, рывкам и увеличению расхода топлива. Диагностика требует проверки давления в топливной рампе, баланса форсунок и анализа параметров ЭБУ.

Электронная дроссельная заслонка Drive-by-Wire

В двигателе Mitsubishi 4B12 применяется электронная система управления дроссельной заслонкой (Drive-by-Wire), полностью исключающая механическую связь между педалью газа и заслонкой. Положение дросселя регулируется электродвигателем, получающим команды от электронного блока управления (ЭБУ) двигателя на основе сигналов датчика положения педали акселератора.

Данная конструкция обеспечивает точное дозирование воздушного потока и позволяет интегрировать управление дросселем с другими системами автомобиля: круиз-контролем, антипробуксовочной системой (TCL) и контролем тяги. Отсутствие тросика снижает механические потери и упрощает компоновку моторного отсека.

Ключевые особенности и преимущества

Основные характеристики электронной дроссельной заслонки в 4B12:

Датчики положения – Два потенциометра в педали газа и два в корпусе дросселя для дублирования сигналов и контроля ошибок
Аварийный режим – При неисправностях ЭБУ ограничивает мощность двигателя, сохраняя возможность движения
Адаптивное управление – Автоматическая корректировка отклика на педаль газа в зависимости от режима движения (старт, обгон, экономичный режим)

Потенциальные неисправности и ресурс

Ресурс узла рассчитан на весь срок службы двигателя (250+ тыс. км), но требует чистки каждые 60-80 тыс. км. Основные проблемы:

Загрязнение заслонки – Нагар нарушает герметичность в закрытом положении
Износ датчиков – Проявляется рывками при разгоне или плавающими оборотами холостого хода
Окисление контактов – Вызывает ошибки P2135/P0120 в памяти ЭБУ

Симптом неисправности	Вероятная причина	Решение
Провалы мощности при разгоне	Загрязнение заслонки или неисправность датчика педали	Чистка спецсредством или замена датчика
Самопроизвольное изменение оборотов	Нарушение калибровки нулевого положения	Адаптация заслонки через диагностическое оборудование
Переход в аварийный режим (жёлтый чек)	Рассогласование сигналов датчиков	Диагностика цепи питания и замена заслонки в сборе

Для поддержания работоспособности системы Drive-by-Wire критически важно использовать качественное топливо и своевременно менять воздушный фильтр – это минимизирует загрязнение механизма заслонки.

Объем цилиндров и параметры степени сжатия

Рабочий объем двигателя 4B12 составляет 2359 см³ (2,4 литра), что достигается за счет диаметра цилиндра 88 мм и хода поршня 97 мм. Данный показатель является суммой объемов всех четырех цилиндров силового агрегата. Конструктивные особенности блока и кривошипно-шатунного механизма обеспечивают баланс между мощностными характеристиками и компактностью.

Степень сжатия двигателя 4B12 фиксирована и равна 10,5:1. Эта величина определяет соотношение объема цилиндра при положении поршня в нижней мертвой точке к объему камеры сгорания при верхнем положении. Оптимизированное значение способствует эффективному сгоранию топливно-воздушной смеси при работе на бензине АИ-92–95, минимизируя риски детонации.

Технические параметры

Общий рабочий объем	2359 см³ (2,4 л)
Объем одного цилиндра	589,75 см³
Степень сжатия	10,5:1
Диаметр цилиндра	88 мм
Ход поршня	97 мм

Ключевые особенности параметров:

Объем цилиндров рассчитан для оптимального наполнения воздухом при высоких оборотах
Степень сжатия 10,5:1 обеспечивает КПД сгорания без требований к высокооктановому топливу
Конструкция камеры сгорания и поршней адаптирована под заданную геометрию сжатия

Максимальная мощность и обороты ее достижения

Двигатель 4B12 развивает пиковую мощность 170 лошадиных сил (125 кВт) при 6000 об/мин в атмосферной версии. Этот показатель характерен для модификаций, устанавливаемых на кроссоверы Mitsubishi Outlander и ASX.

Высокие обороты достижения максимальной мощности (6000 об/мин) указывают на атмосферную конструкцию мотора без турбонаддува. Для реализации потенциала требуется активная работа педалью газа и использование верхнего диапазона оборотов.

Динамические характеристики

Параметр	Значение
Максимальная мощность	170 л.с. / 125 кВт
Обороты пиковой мощности	6000 об/мин
Зона эффективной отдачи	4000–6500 об/мин

Конструктивные особенности, обеспечивающие высокую литровую мощность:

Система MIVEC с изменяемыми фазами газораспределения
Облегченные кованые поршни и шатуны
Оптимизированные впускные коллекторы

Пиковый крутящий момент и диапазон тяги

Двигатель 4B12 развивает пиковый крутящий момент 226 Н·м при 4100 об/мин. Это значение обеспечивает уверенную динамику разгона и высокую эластичность на средних оборотах, что критично для городского режима и обгонов.

Диапазон эффективной тяги охватывает 2000–6000 об/мин, с достижением 90% максимального момента уже с 2500 об/мин. Такая характеристика гарантирует стабильную отзывчивость без необходимости постоянного раскручивания мотора до высоких оборотов.

Ключевые особенности

Параметр	Значение
Пиковый крутящий момент	226 Н·м
Обороты пикового момента	4100 об/мин
Начало эффективного диапазона	2000 об/мин
Конец эффективного диапазона	6000 об/мин

Равномерное распределение тяги реализовано за счёт системы MIVEC, оптимизирующей фазы газораспределения. Это позволяет сочетать резкий отклик на педаль газа с топливной экономичностью в зоне низких и средних оборотов.

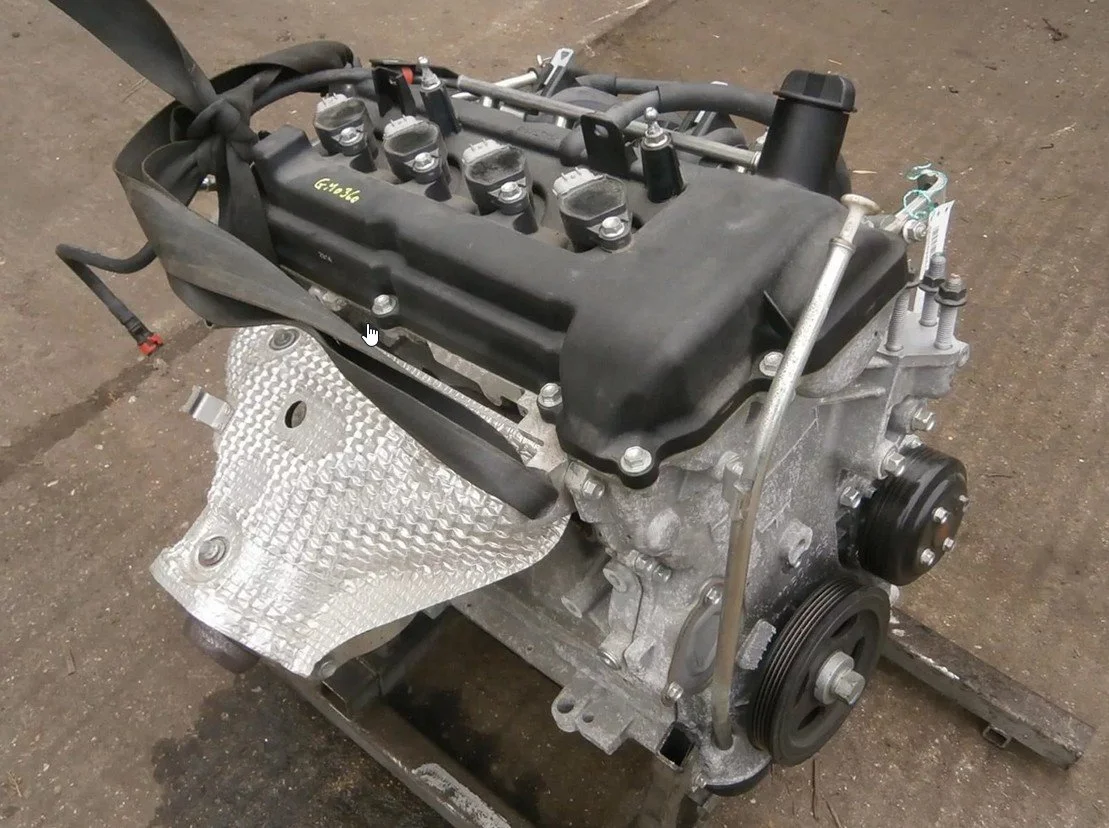

Порядок работы цилиндров и катушки зажигания

Двигатель Mitsubishi 4B12 имеет рядное расположение четырёх цилиндров. Стандартный порядок работы цилиндров для этого силового агрегата: 1-3-4-2. Такт рабочего хода начинается в первом цилиндре, затем последовательно в третьем, четвёртом и втором. Это обеспечивает оптимальный баланс вращающих моментов и снижение вибраций коленчатого вала.

За воспламенение топливно-воздушной смеси в каждом цилиндре отвечает индивидуальная система зажигания. На двигателе 4B12 применяются четыре раздельные катушки зажигания (по одной на каждый цилиндр), установленные непосредственно на свечах. Управление моментом искрообразования осуществляет электронный блок управления (ЭБУ) на основе данных датчиков положения коленвала, распредвалов и детонации.

Принцип работы системы зажигания

ЭБУ формирует сигналы для катушек строго в соответствии с порядком работы цилиндров. Последовательность срабатывания катушек синхронизирована с фазами газораспределения:

Катушка цилиндра №1 – искра при такте сжатия в позиции 1
Катушка цилиндра №3 – искра при такте сжатия в позиции 3
Катушка цилиндра №4 – искра при такте сжатия в позиции 4
Катушка цилиндра №2 – искра при такте сжатия в позиции 2

Позиция в цикле	Активный цилиндр	Состояние катушки зажигания
1	№1	Формирование искры
2	№3	Формирование искры
3	№4	Формирование искры
4	№2	Формирование искры

Конструкция катушек не требует обслуживания, но при отказе одной из них возможны симптомы: троение двигателя, потеря мощности или ошибки P0301-P0304. Ресурс оригинальных катушек обычно составляет 120 000 – 150 000 км, но сокращается при использовании некондиционных свечей или попадании моторного масла в свечные колодцы.

Бренд	Пример продукта	Соответствие
Idemitsu	Zepro Touring 5W-30	MZ320036, GF-6
Mobil	1 Advanced Fuel Economy 0W-30	API SP, Dexos1-Gen3
ENEOS	Sustina 5W-30	JASO GLV-1, ILSAC GF-6A

Периодичность замены цепи ГРМ

Официальная рекомендация Mitsubishi для двигателя 4B12 предусматривает замену цепи ГРМ каждые 100 000 км пробега. Этот интервал закреплён в сервисной документации и считается базовым для большинства моделей с данным силовым агрегатом (Outlander XL, Lancer X, ASX).

Эксплуатационные факторы могут сократить межсервисный период до 80 000–90 000 км. К критичным условиям относятся: постоянная езда в режиме высоких оборотов (свыше 4500 об/мин), частые резкие старты, буксировка тяжелых прицепов, эксплуатация в экстремально жарком климате или с неисправностями системы смазки.

Признаки необходимости внеплановой замены

Сигнализируют о проблемах с цепью:

Металлический стук в передней части двигателя при запуске или на холостых оборотах
Ошибки датчиков положения распредвала/коленвала (коды P0016, P0017)
Неустойчивая работа мотора на холостом ходу
Затруднённый пуск без явных причин

Компоненты для замены

Деталь	Обязательность замены
Цепь ГРМ	Да
Натяжитель и успокоители	Да
Звёздочки распредвалов	При износе
Сальники коленвала/распредвалов	Рекомендовано

Игнорирование регламента приводит к растяжению цепи, перескоку меток ГРМ и встрече клапанов с поршнями. Последствия – капитальный ремонт двигателя с заменой клапанов, поршней и шатунов.

Дефекты клапанных сальников и устранение течей

Основной дефект сальников клапанов (маслосъемных колпачков) на двигателе 4B12 – потеря эластичности и растрескивание резинового корпуса. Это происходит из-за естественного старения резины под воздействием высоких температур в ГБЦ, агрессивного моторного масла и пробега свыше 100-150 тыс. км. Износ приводит к потере герметичности вокруг штоков клапанов.

Неисправные сальники проявляются характерными симптомами: сизый масляный дым из выхлопной трубы при запуске или после перегазовки, повышенный расход масла (0.5-1 л на 1000 км), замасливание свечей зажигания в соответствующих цилиндрах и масляные потёки в области клапанной крышки. Игнорирование проблемы ведет к коксованию поршневых колец, залеганию клапанов и резкому падению компрессии.

Методы устранения течи

Ремонт требует снятия ГБЦ или использования специнструмента без демонтажа:

Замена сальников без снятия ГБЦ:
- Снимается клапанная крышка и свечи зажигания
- Цилиндр устанавливается в ВМТ такта сжатия
- Применяется пневмоинструмент для фиксации клапанов через свечное отверстие
- Снимаются сухари клапанов и пружины при помощи съемника
- Колпачки заменяются на новые (оригинал или качественные аналоги)
Замена со снятием головки блока:
- Требуется при комплексном ремонте (притирка клапанов, замена направляющих)
- Обеспечивает полный контроль качества работ
- Необходима замена прокладки ГБЦ и протяжка болтов с моментом 20 Нм + 90°

Критичные моменты при замене:

Материал сальников	Только термостойкая фторкаучуковая резина (NOK, Corteco)
Проверка направляющих	Люфт штока клапана > 0.1 мм требует замены втулок
Сборка	Запрещено проворачивание колпачков на штоке, смазка моторным маслом
Регулировка	Обязательная проверка тепловых зазоров клапанов после сборки

После замены маслосъемных колпачков расход масла нормализуется в течение 200-300 км пробега. Для профилактики рекомендуется использовать малозольные масла с допуском Mitsubishi Diamond SP и сокращать интервалы замены при эксплуатации в тяжелых условиях.

Диагностика датчиков положения распредвалов на двигателе 4B12

Датчики положения распредвалов (ДПРВ, CMP) на 4B12 критичны для точного управления фазами газораспределения и впрыском топлива. Их неисправность приводит к ошибкам по пропускам зажигания, повышенному расходу топлива, жесткой работе или переходу двигателя в аварийный режим с загоранием чека "Check Engine".

Основные симптомы отказа включают трудный запуск (особенно "горячий"), плавающие обороты холостого хода, падение мощности и ошибки P0340/P0341/P0345 (обрыв цепи, выход сигнала за допустимые пределы, несовпадение фаз с датчиком коленвала). Диагностику начинают со считывания кодов неисправностей через OBD-II сканер.

Методы проверки датчиков

Визуальный осмотр предшествует электротестам: проверяют целостность проводки (обрыв, окисление контактов), состояние разъемов и крепление корпуса датчика. Загрязнение магнитного сердечника металлической стружкой или маслом – частая причина сбоев.

Проверка сопротивления: отключив разъем, измеряют сопротивление между контактами датчика. Норма для 4B12 – 700–1500 Ом (при +20°C). Отклонение указывает на неисправность катушки.
Тест выходного напряжения:
- Подключив щупы мультиметра к сигнальному проводу и "массе" (двигатель заведен), проверяют наличие переменного напряжения 0.2–5 В.
- При прокрутке стартером исправный датчик генерирует импульсы >0.5 В.
Анализ осциллограммы: осциллограф подключают к сигнальному проводу. Характерные признаки неисправности:
- Отсутствие импульсов при вращении двигателя.
- Неравномерная амплитуда или форма сигнала.
- Сдвиг фаз относительно сигнала датчика коленвала (CKP).

Параметр	Нормальное значение	Действие при отклонении
Сопротивление	700–1500 Ом	Замена датчика
Напряжение (работающий ДВС)	0.2–5 V AC	Проверить проводку, заменить датчик
Зазор до задающего диска	0.5–1.5 мм	Корректировать положение

При замене датчика распредвала на 4B12 используют оригинальные компоненты (артикулы Mitsubishi 1234A050 или аналоги). Обязательно проверяют состояние задающего ротора на распредвале – сколы или смещение штифтов приводят к ложным ошибкам даже с новым датчиком.

Типичные ресурсы до капитального ремонта

Ресурс двигателя 4B12 до капитального ремонта в значительной степени зависит от соблюдения регламентного обслуживания, качества эксплуатационных жидкостей и стиля вождения. При своевременной замене масла (рекомендуемый интервал – 10-15 тыс. км), фильтров и использовании оригинальных запчастей силовой агрегат демонстрирует высокую надёжность.

Критическими факторами, сокращающими срок службы, являются систематический перегрев, использование низкооктанового топлива, экстремальные нагрузки и игнорирование симптомов неисправностей (стуки, повышенный расход масла, падение мощности). Регулярная диагностика состояния цилиндропоршневой группы и газораспределительного механизма позволяет своевременно выявить износ.

Факторы, влияющие на межремонтный пробег

Типичный ресурс: 250 000–350 000 км при грамотной эксплуатации
Минимальный порог: 180 000–200 000 км (агрессивная езда, нарушение ТО)
Потенциальный максимум: 400 000+ км (щадящий режим, идеальное обслуживание)

Узел двигателя	Ресурс до вероятного ремонта
Цилиндропоршневая группа (ЦПГ)	300 000–350 000 км (замена колец/поршней)
Коленчатый вал, шатунные вкладыши	350 000+ км (при своевременной замене масла)
ГРМ (цепь, натяжители)	150 000–200 000 км (требует регулярного контроля)
Поршневые кольца	200 000–250 000 км (риск залегания при перегревах)

Ключевые рекомендации для максимизации ресурса: Использование масел не ниже ACEA C2/C3 (5W-30, 0W-20), замена топливного фильтра каждые 40 000 км, очистка инжектора каждые 60 000 км. Капитальный ремонт целесообразен при:

Расходе масла свыше 1 л/1000 км
Падении компрессии ниже 10 бар в цилиндрах
Неустранимых стуках в нижней части блока

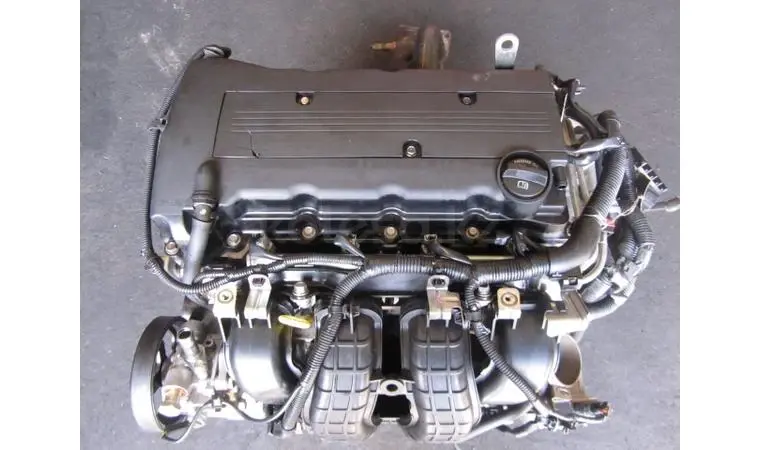

Выбор уплотнений при замене прокладки ГБЦ двигателя 4B12

При замене прокладки головки блока цилиндров двигателя 4B12 критически важно использовать комплект уплотнений, соответствующий заводским допускам. Некачественные или неподходящие компоненты приведут к повторной утечке масла, охлаждающей жидкости или прорыву газов, что потребует дорогостоящего переремонта.

Помимо самой прокладки ГБЦ, обязательной замене подлежат все одноразовые уплотнители в зоне разборки. Пренебрежение этим правилом увеличивает риск негерметичности соединений и снижает ресурс отремонтированного двигателя.

Комплект необходимых уплотнений

Прокладка клапанной крышки - резиновая (часто с металлическим армированием), предотвращает утечку масла из-под крышки ГРМ.
Уплотнительные кольца свечных колодцев - резиновые, исключают проникновение масла в свечные каналы.
Прокладки впускного/выпускного коллекторов - многослойные металлические или графитовые, обеспечивают герметичность каналов.
Сальники распредвалов - резино-металлические, устанавливаются в торцах головки блока.

Критерии выбора

Параметр	Требование для 4B12
Материал	Многослойная сталь с эластомерным покрытием (прокладка ГБЦ), термостойкая резина NBR или Viton (сальники)
Производитель	Оригинал (Mitsubishi), Reinz, Victor Reinz, Payen или аналоги с сертификацией ISO/TS 16949
Точность геометрии	Полное соответствие контурам головки и блока, отверстия под болты и каналы ОЖ/масла
Термостойкость	Не менее +150°C для сальников, +300°C для прокладки ГБЦ

Категорически недопустимо повторное использование старых уплотнений или установка дешевых аналогов без маркировки производителя. Только комплектная замена всеми компонентами из одного ремкомплекта гарантирует ресурс, сопоставимый с новым двигателем (250+ тыс. км).
