Двигатель ЗИЛ 130 - Сила и выносливость под капотом
Статья обновлена: 18.08.2025
Легендарный двигатель ЗИЛ 130 десятилетиями остаётся символом неприхотливости и выносливости в условиях интенсивной эксплуатации.
Разработанный для тяжёлой работы, этот бензиновый агрегат стал сердцем миллионов грузовиков, спецтехники и военных машин, доказав свою исключительную живучесть и ремонтопригодность.
Мощность в 150 лошадиных сил и продуманная конструкция обеспечили ему заслуженную репутацию одного из самых надёжных силовых установок советского и постсоветского периода.
Базовые технические характеристики двигателя ЗИЛ-130
Двигатель ЗИЛ-130 представляет собой V-образный восьмицилиндровый карбюраторный агрегат с жидкостным охлаждением. Конструкция отличается верхним расположением клапанов и полусферическими камерами сгорания, обеспечивающими эффективное наполнение цилиндров.
Система питания включает двухкамерный карбюратор К-88А с падающим потоком и механический топливный насос. Зажигание батарейного типа с прерывателем-распределителем обеспечивает стабильную работу на всех режимах.
Ключевые параметры
Основные показатели:
- Тип: Бензиновый 4-тактный
- Рабочий объем: 6,0 л (5969 см³)
- Диаметр цилиндра / ход поршня: 100 × 95 мм
- Номинальная мощность: 150 л.с. (110 кВт) при 3200 об/мин
- Максимальный крутящий момент: 402 Н·м при 1800-2000 об/мин
Эксплуатационные характеристики:
- Степень сжатия: 6,5:1
- Порядок работы цилиндров: 1-5-4-2-6-3-7-8
- Система смазки: Комбинированная (под давлением + разбрызгивание)
- Охлаждение: Принудительное жидкостное с термостатом
| Ресурс до капремонта | 250-300 тыс. км |
| Расход топлива | 24-35 л/100 км |
| Масса (сухой) | 440 кг |
| Масляная система | Емкость 9 л, давление 0.3-0.4 МПа |
Конструкция блока цилиндров и кривошипно-шатунного механизма
Блок цилиндров двигателя ЗИЛ-130 отливается из специального серого чугуна, обеспечивающего высокую жесткость и износостойкость. Конструкция выполнена по V-образной схеме с углом развала 90°, что оптимизирует балансировку и компактность агрегата. Гильзы цилиндров – мокрого типа, изготовлены из легированного чугуна с последующей закалкой и хонингованием рабочей поверхности для минимизации трения и повышения ресурса. Система рубашек охлаждения интегрирована в отливку, формируя равномерные каналы вокруг цилиндров.
Коленчатый вал – полноопорный, пятикоренной, кованый из высокопрочной стали 45Г2. Шейки вала подвергаются азотированию и полировке, обеспечивая устойчивость к ударным нагрузкам и износу. Шатуны выполнены двутаврового сечения из стали 40Х, с разъемной головкой нижней части, фиксируемой болтами из хромоникелевого сплава. Поршни – алюминиевые, с тремя компрессионными и одним маслосъемным кольцом, оснащены терморегулирующей вставкой для сохранения геометрии при нагреве.
Ключевые элементы КШМ и их характеристики
- Коренные подшипники: Биметаллические вкладыши со слоем свинцовистой бронзы на стальной основе
- Шатунные вкладыши: Трехслойные (сталь-алюминиевый сплав-антифрикционное покрытие)
- Система фиксации: Угловое стопорение болтов шатунных и коренных крышек
- Балансировка: Дополнительные противовесы на щеках коленвала и маховике
| Компонент | Материал | Особенности обработки |
|---|---|---|
| Коленчатый вал | Сталь 45Г2 | Азотирование, динамическая балансировка |
| Гильзы цилиндров | Легированный чугун | Хонингование, фосфатирование |
| Поршневые кольца | Специальный чугун | Хромирование рабочих поверхностей |
Газораспределительный механизм с верхним расположением клапанов
Конструкция газораспределительного механизма (ГРМ) двигателя ЗИЛ 130 включает верхнее расположение клапанов, что обеспечивает оптимальное наполнение цилиндров топливно-воздушной смесью. Такая схема минимизирует потери энергии на газообмен и упрощает техническое обслуживание благодаря легкому доступу к клапанному узлу.
Распределительный вал размещен в блоке цилиндров и приводит клапаны в действие через толкатели, штанги и коромысла. Точная синхронизация фаз газораспределения достигается за счет шестеренчатой передачи от коленчатого вала, гарантируя согласованную работу всех элементов системы.
Ключевые компоненты ГРМ
- Клапаны: Тарельчатого типа, с впускными (большего диаметра) и выпускными (из жаропрочной стали)
- Привод: Стальные толкатели, штанги из алюминиевого сплава и литые коромысла с регулировочными винтами
- Распредвал: Чугунный, с пятью опорными шейками и кулачками фасонного профиля
- Система уплотнений: Маслоотражательные колпачки и сальники для предотвращения утечки масла
Эксплуатационные преимущества
- Повышенная надежность за счет снижения инерционных нагрузок на клапанный привод
- Улучшенное охлаждение клапанов благодаря прямому контакту с головкой блока
- Упрощенная регулировка тепловых зазоров (0.25-0.30 мм) через винты коромысел
- Снижение шумности работы механизма при высоких оборотах
| Параметр | Характеристика |
|---|---|
| Фазы газораспределения | Впуск открыт за 31° до ВМТ, закрыт после 83° НМТ |
| Угол перекрытия клапанов | 50° (одновременное открытие впуск/выпуск) |
| Ресурс до ремонта | 150 000 км при своевременной регулировке зазоров |
Регулярная проверка тепловых зазоров и состояния маслосъемных колпачков – критически важные процедуры для поддержания эффективности ГРМ. Нарушение регулировок приводит к снижению компрессии, перегреву выпускных клапанов и повышенному расходу масла.
Конструкция механизма обеспечивает стабильную работу во всем диапазоне оборотов двигателя, что подтверждается испытаниями при экстремальных нагрузках. Использование закаленных седел клапанов и хромоникелевых пружин значительно увеличивает ресурс узла даже в тяжелых эксплуатационных условиях.
Система смазки двигателя: схема и особенности работы
Система смазки двигателя ЗИЛ-130 использует комбинированный принцип работы, обеспечивая подачу масла к наиболее нагруженным узлам под давлением, а к остальным поверхностям трения – методом разбрызгивания. Основная функция системы заключается в минимизации износа, отводе тепла и продуктов износа, а также герметизации камеры сгорания.
Центральным элементом является шестеренчатый масляный насос с редукционным клапаном, забирающий масло из поддона через маслоприемник с сетчатым фильтром. После нагнетания масло проходит двухступенчатую очистку: сначала через полнопоточный фильтр грубой очистки, затем через центробежный фильтр тонкой очистки (центрифугу). Редукционный клапан поддерживает давление в системе в пределах 0.3-0.4 МПа на номинальных оборотах.
Схема циркуляции масла и особенности
Основные контуры подачи масла под давлением включают:
- Коренные и шатунные подшипники коленчатого вала
- Опоры распределительного вала
- Втулки верхних головок шатунов
- Привод топливного насоса и распределителя зажигания
Клапанные механизмы, поршневые пальцы и зеркала цилиндров смазываются разбрызгиванием через отверстия в шатунах и масляный туман в картере. Для охлаждения масла предусмотрен трубчатый радиатор, включаемый краном при температуре выше +80°C.
| Характеристика | Значение |
| Тип масла | М-10Г2к, М-10Дм |
| Ёмкость системы | 9 л |
| Рабочее давление (2000 об/мин) | 0.3-0.4 МПа |
| Минимальное давление (ХХ) | 0.05 МПа |
Контроль осуществляется датчиком давления, связанным с указателем на приборной панели. Особенностью конструкции является дренажная магистраль в головке блока, предотвращающая закоксовывание. Система требует регулярной замены масла (через 6-8 тыс. км) и промывки центрифуги.
Работа жидкостной системы охлаждения ЗИЛ-130
Циркуляция охлаждающей жидкости обеспечивается центробежным насосом, который забирает антифриз из нижнего бака радиатора и нагнетает его в рубашку охлаждения блока цилиндров. Пройдя через водяные каналы блока и головок, нагретая жидкость направляется к термостату, регулирующему ее дальнейший путь в зависимости от температуры.
При непрогретом двигателе термостат перенаправляет жидкость по малому кругу (минуя радиатор) обратно в насос для ускорения нагрева. При достижении рабочей температуры (80–90°C) термостат открывает доступ в верхний бак радиатора, где поток рассекается сердцевиной, отдавая тепло воздуху. Охлажденная жидкость возвращается в нижний бачок радиатора, завершая цикл.
Ключевые компоненты и их функции
Эффективность системы поддерживается за счет:
- Вентилятора с шестилопастным колесом, создающего воздушный поток через радиатор. Привод осуществляется через гидромуфту, автоматически регулирующую скорость вращения в зависимости от температуры.
- Двухклапанного термостата с твердым наполнителем, плавно открывающего основной клапан при 80–85°C и полностью – при 90–94°C.
- Паровоздушного клапана в пробке радиатора, поддерживающего избыточное давление (0.5–0.7 атм) для повышения температуры кипения жидкости.
Температурный режим контролируется датчиком на головке блока, выводящим показания на приборную панель. Регулярная проверка уровня жидкости и состояния ремня привода насоса/вентилятора – обязательные условия безотказной работы.
Карбюратор К-88А: принцип действия и регулировки
Карбюратор К-88А – двухкамерный эмульсионный агрегат с падающим потоком смеси, спроектированный для V-образных восьмицилиндровых двигателей. Основная задача – приготовление горючей смеси оптимального состава на всех режимах работы ЗИЛ-130. Конструктивно включает поплавковую камеру, дроссельные заслонки с механическим приводом, главные дозирующие системы, систему холостого хода, ускорительный насос и экономайзер.
Принцип действия основан на эффекте Вентури: воздушный поток, проходя через диффузоры, создает разрежение у распылителей. Это разрежение вытягивает топливо из поплавковой камеры через жиклеры. Топливо смешивается с воздухом в эмульсионных колодцах, образуя мелкодисперсную аэрозоль. Камеры работают последовательно: вторая включается при нагрузках свыше 55% от максимальной мощности.
Ключевые регулировки карбюратора
Для стабильной работы двигателя требуются периодические настройки:
- Уровень топлива в поплавковой камере: Проверяется прозрачной трубкой через контрольное отверстие при работающем двигателе. Норма – 20-22 мм от плоскости разъёма крышки. Корректируется подгибанием язычка поплавка.
- Холостой ход:
- Винтом количества смеси выставить обороты 500-600 об/мин.
- Винтом качества смеси добиться максимальных оборотов.
- Винтом количества снизить обороты до нормы.
- Привод дроссельных заслонок: Обеспечить синхронное открытие створок обеих камер и полное закрытие при сбросе газа.
- Ускорительный насос: Проверить длину хода штока и целостность диафрагмы. Струя топлива должна поступать синхронно с резким открытием заслонок.
| Параметр | Нормальное значение |
| Производительность ускорительного насоса | 12-14 см³ за 10 полных ходов |
| Зазор привода экономайзера | 0.5-0.7 мм |
| Диаметр главных топливных жиклёров | 1-я камера: 3.0 мм, 2-я камера: 3.2 мм |
Точность регулировок напрямую влияет на расход топлива, приёмистость двигателя и стабильность работы на переходных режимах. Проверка корректности настройки осуществляется по цвету свечей зажигания (должны быть светло-коричневыми) и отсутствию "провалов" при резком открытии дросселя.
Система зажигания с прерывателем-распределителем Р-137
Прерыватель-распределитель Р-137 формирует высоковольтные импульсы и распределяет их по свечам цилиндров в строгом соответствии с порядком работы. Он синхронизирован с вращением коленвала через привод от распределительного вала двигателя, обеспечивая точный момент искрообразования.
Конструкция включает валик с кулачковой шайбой, размыкающей контакты прерывателя, и ротор с токоразносной пластиной на крышке. Центробежный и вакуумный регуляторы автоматически корректируют угол опережения зажигания в зависимости от оборотов и нагрузки, оптимизируя сгорание топливной смеси.
Ключевые компоненты и обслуживание
Основные элементы системы:
- Контакты прерывателя – требуют регулярной очистки и регулировки зазора (0.35–0.45 мм)
- Бегунок и крышка распределителя – подвержены загрязнению и пробою; нуждаются в осмотре на трещины
- Конденсатор (ёмкостью 0.20–0.25 мкФ) – предотвращает обгорание контактов
Процедура установки зажигания включает:
- Совмещение меток на шкиве коленвала и крышке ГРМ для 1-го цилиндра
- Регулировку момента размыкания контактов по контрольной лампе
- Фиксацию октан-корректора в нулевом положении
| Параметр | Значение |
| Угол замкнутого состояния контактов | 36–42° |
| Частота обслуживания | Через 10 000 км пробега |
| Ресурс контактов | 15 000–20 000 км |
Надёжность Р-137 обеспечивается механической прочностью узлов и простотой диагностики. Замена изношенных контактов и своевременная смазка валика кулачковой шайбы (маслёнка на корпусе) исключают отказы даже при интенсивной эксплуатации.
Порядок проведения плановой замены моторного масла
Подготовьте двигатель к работе: установите автомобиль на ровную поверхность, зафиксируйте противооткатными упорами и запустите мотор на 5-7 минут для прогрева масла до рабочей температуры. Остановите двигатель, откройте капот и снимите крышку маслозаливной горловины для улучшения дренажа.
Подставьте емкость объемом не менее 10 л под сливную пробку картера. Отверните пробку гаечным ключом на 17 мм, предварительно очистив область вокруг нее от грязи. Слейте отработанное масло полностью – процесс займет 10-15 минут. Внимательно осмотрите сливную пробку и прокладку на предмет повреждений.
Последовательность замены масла и фильтра
- Заверните сливную пробку с новой прокладкой с усилием 70-80 Н·м
- Снимите масляный фильтр ключом типа "краб", предварительно подставив емкость для остатков масла
- Смажьте резиновое уплотнение нового фильтра чистым моторным маслом
- Заполните фильтр маслом на 2/3 перед установкой
- Вверните фильтр вручную до прилегания уплотнения, затем дотяните на 3/4 оборота
| Параметр | Значение |
|---|---|
| Тип масла | М-10Г2к, М-10ДМ |
| Объем системы | 9.0 л |
| Момент затяжки фильтра | 12-15 кгс·м |
Залейте через воронку 8.0 литров свежего масла в горловину. Запустите двигатель на 2-3 минуты – контрольная лампа давления должна погаснуть через 5-10 секунд. Остановите мотор, подождите 3 минуты и проверьте уровень щупом, при необходимости добавьте масло до верхней метки.
Убедитесь в отсутствии подтеков вокруг сливной пробки и фильтра. Протрите начисто поддон картера и фильтр. Запишите в сервисную книгу дату замены, пробег и тип залитого масла. Утилизируйте отработанное масло и фильтр в специализированных пунктах приема.
Регулировка тепловых зазоров клапанов двигателя
Тепловой зазор между стержнем клапана и коромыслом на прогретом двигателе ЗИЛ 130 составляет 0,25–0,30 мм для впускных и выпускных клапанов. Неправильная регулировка приводит к снижению мощности, повышенному шуму, прогару клапанов или ускоренному износу деталей ГРМ.
Регулировка выполняется на холодном двигателе (15–20°C) в строгой последовательности цилиндров. Коленчатый вал проворачивается за храповик пусковой рукоятки, контроль положения осуществляется по меткам на шкиве и указателю ВМТ.
Порядок выполнения работ
Необходимые инструменты: набор щупов 0.25–0.30 мм, ключи на 17 и 22 мм, отвертка.
- Снимите клапанную крышку и воздушный фильтр
- Установите поршень 1-го цилиндра в ВМТ такта сжатия (совместите метку "0" на шкиве с указателем)
- Проверьте зазор щупом между коромыслом и клапаном:
- Щуп должен входить с легким защемлением
- При несоответствии – ослабьте контргайку регулировочного винта
- Установите нужный зазор вращением винта, затяните контргайку с моментом 35–45 Н·м
- Отрегулируйте клапаны в последовательности 1-5-4-2-6-3-7-8, поворачивая коленвал на 90° после каждой пары
Контрольная проверка: После регулировки всех клапанов проверните коленвал на 2 оборота и перепроверьте зазоры первого цилиндра. Убедитесь в отсутствии заедания коромысел.
| Параметр | Значение |
|---|---|
| Номинальный зазор | 0,25–0,30 мм |
| Температура двигателя | 15–20°C |
| Периодичность проверки | Каждые 15 000 км |
| Момент затяжки контргайки | 35–45 Н·м |
Важно: Неправильный зазор вызывает перегрев клапанов (при уменьшении) или ударные нагрузки (при увеличении), что критично для ресурса двигателя. После сборки запустите двигатель и прослушайте работу ГРМ – должен отсутствовать характерный стук клапанов.
Техобслуживание и очистка топливных фильтров ЗИЛ 130
Регулярное техобслуживание топливных фильтров критически важно для бесперебойной работы двигателя ЗИЛ 130, так как загрязнения вызывают перебои подачи топлива и снижение мощности.
Первичная очистка осуществляется отстойником грубой очистки, где крупные частицы оседают под действием силы тяжести, а тонкая фильтрация происходит в сменных бумажных элементах.
Порядок обслуживания
Отстойник грубой очистки:
- Отключите подачу топлива краном
- Отверните гайку крепления стакана отстойника
- Снимите стакан и сетчатый фильтр
- Промойте компоненты в дизельном топливе или керосине
- Продуйте сетку сжатым воздухом
- Установите детали в обратном порядке
Фильтр тонкой очистки:
- Заменяйте бумажный элемент каждые 8 000 - 10 000 км
- При замене залейте в корпус чистое дизтопливо для предотвращения воздушных пробок
- Проверяйте герметичность соединений после сборки
Контрольные параметры
| Компонент | Периодичность обслуживания | Критерий замены |
|---|---|---|
| Сетка отстойника | Каждое ТО-1 (1 500 км) | Механические повреждения |
| Фильтрующий элемент | Каждое ТО-2 (8 000 км) | Потемнение бумаги |
После обслуживания обязательно удалите воздух из топливной системы прокачкой ручным насосом до появления плотной струи без пузырей из контрольной магистрали.
Диагностика и устранение масляного "жора"
Повышенный расход масла на ЗИЛ 130 – критичная неисправность, требующая немедленного вмешательства. Игнорирование "жора" приводит к ускоренному износу деталей, падению компрессии и риску капитального ремонта.
Системная диагностика начинается с проверки внешних утечек и анализа выхлопных газов. Сизый дым при перегазовке указывает на проблемы ЦПГ, а устойчивый синий оттенок – на износ клапанного механизма или турбины.
Основные причины и методы устранения
| Причина | Диагностика | Устранение |
|---|---|---|
| Износ маслосъёмных колпачков | Тест на разрежение в картере, визуальный осмотр клапанов | Замена колпачков без снятия ГБЦ специнструментом |
| Залегание/износ колец | Замер компрессии (менее 7 атм), масляный "намёк" в свечных колодцах | Раскоксовка спецсоставами или замена колец с расточкой цилиндров |
| Выработка гильз цилиндров | Эндоскопия цилиндров, замер зеркала нутромером | Хонингование или замена гильз с последующей притиркой колец |
| Засорение системы вентиляции картера | Проверка сапуна на свободное продувание | Промывка маслоотделителя и патрубков, замена клапана КВКГ |
При подборе колец используйте оригинальные комплекты ЗИЛ или проверенные аналоги (Goetze, Mahle). После ремонта ЦПГ обязательна обкатка: 500 км без нагрузок с плавным изменением оборотов.
Контролируйте давление масла: падение ниже 1 кгс/см² на холостом ходу сигнализирует о износе подшипников или редукционного клапана. Для турбированных модификаций отдельно проверяйте состояние турбокомпрессора – люфт вала вызывает масляный подсос во впуск.

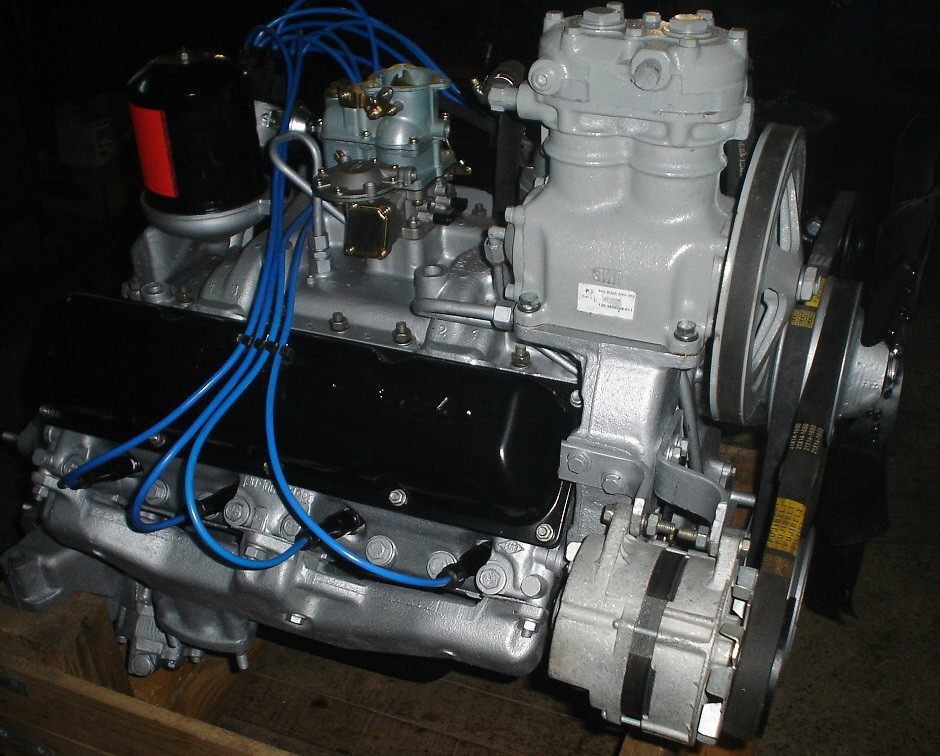

Признаки и причины перегрева силового агрегата
Основные признаки перегрева двигателя ЗИЛ 130 включают резкий рост температуры охлаждающей жидкости на приборной панели, появление пара из-под капота, снижение мощности, характерный стук (детонацию) при нагрузке и закипание антифриза в расширительном бачке. При критическом перегреве возможна деформация ГБЦ и заклинивание поршней.
Эксплуатация двигателя в перегретом состоянии приводит к ускоренному износу трущихся поверхностей, короблению головки блока цилиндров, разрушению поршневых колец и прогару клапанов. Своевременное выявление причин позволяет предотвратить капитальный ремонт.
Распространённые причины перегрева
- Неисправности системы охлаждения:
- Загрязнение радиатора (пыль, насекомые, отложения накипи)
- Недостаточный уровень антифриза из-за утечек в патрубках, радиаторе или помпе
- Нерабочий термостат (заклинивание в закрытом положении)
- Износ крыльчатки или подшипника водяного насоса
- Проблемы с вентилятором:
- Ослабление или обрыв ремня привода вентилятора
- Неисправность муфты включения (для модификаций с гидромуфтой)
- Деформация лопастей
- Эксплуатационные факторы:
- Длительная работа под высокой нагрузкой на пониженных оборотах
- Использование низкокачественного топлива с нарушением угла опережения зажигания
- Сильное загрязнение наружных поверхностей двигателя (масло, грязь)
- Неправильная регулировка карбюратора (обеднённая смесь)
| Критический симптом | Вероятная причина |
|---|---|
| Быстрый перегрев после запуска | Заклинивший термостат, воздушные пробки в системе |
| Перегрев только на скорости | Забитый радиатор, недостаточный уровень ОЖ |
| Перегрев в пробках | Отказ вентилятора, износ помпы, слабый антифриз |
Правильная обкатка нового или отремонтированного мотора
Обкатка двигателя ЗИЛ 130 – обязательный процесс после капитального ремонта или установки нового мотора. Она обеспечивает притирку деталей в щадящем режиме, что значительно увеличивает ресурс и надежность силового агрегата. Пренебрежение обкаткой может привести к повышенному расходу масла, снижению мощности и преждевременному износу.
Правильная обкатка выполняется в два этапа: без нагрузки и с постепенным увеличением нагрузки. Важно использовать качественное масло и соблюдать скоростные ограничения. В течение всего процесса необходимо контролировать уровень масла, отсутствие подтеков и посторонних шумов.
Этапы обкатки двигателя ЗИЛ 130
| Пробег, км | Режим работы | Рекомендации |
|---|---|---|
| 0-500 | Двигатель работает без нагрузки, скорость движения не более 50 км/ч | Избегать длительной работы на холостом ходу. Переключать передачи плавно |
| 500-1000 | Допускается небольшая нагрузка, скорость до 60 км/ч | Можно буксировать прицеп массой до 2 тонн. Избегать движения на высокой передаче при низких оборотах |
| 1000-1500 | Постепенное увеличение нагрузки до номинальной, скорость до 70 км/ч | Контроль всех параметров двигателя. После 1500 км замена масла и фильтров |
Дополнительные требования:
- Используйте только рекомендованные сорта масел и топлива
- Избегайте резких стартов и торможений
- Проверяйте натяжение ремней и состояние систем охлаждения и смазки
- После обкатки обязательно замените масло в двигателе, масляный и топливный фильтры
Ресурс двигателя ЗИЛ 130 при соблюдении регламента ТО
Регламентное обслуживание напрямую определяет долговечность силового агрегата ЗИЛ-130. Своевременная замена моторного масла, фильтров и регулировка систем предотвращают ускоренный износ трущихся пар, коррозию и накопление шламовых отложений в масляных каналах. Пренебрежение межсервисными интервалами ведет к масляному голоданию, перегреву и деформации критически нагруженных компонентов.
Строгое соблюдение предписанных заводом нормативов по ТО позволяет достичь проектного ресурса в 400 000 км без капитального ремонта. Ключевое значение имеют процедуры, влияющие на чистоту смазки и топливной смеси: контроль уровня масла перед каждым выездом, промывка системы охлаждения, замена воздушного фильтра при работе в запыленных условиях. Использование оригинальных запчастей или сертифицированных аналогов гарантирует сохранение заложенных инженерами параметров.
Критически важные аспекты ТО для ресурса
- Масло и фильтры: Замена каждые 6 000 км с промывкой системы (М-8В зимой, М-10Ги летом)
- Тепловой режим: Еженедельная проверка уровня антифриза, очистка сот радиатора от насекомых и грязи
- Газораспределение: Регулировка зазоров клапанов каждые 15 000 км
- Топливная система: Слив отстоя из фильтра-отстойника ежедневно, замена фильтрующих элементов по регламенту
| Компонент | Ресурс при соблюдении ТО | Последствия нарушения |
|---|---|---|
| Коренные и шатунные вкладыши | 350-400 тыс. км | Проворот вкладышей, задир коленвала |
| Гильзы цилиндров | 300+ тыс. км | Эллипсность, прорыв газов в картер |
| Клапанный механизм | 200 тыс. км | Прогар тарелок, разрушение седел |
Регулярная диагностика компрессии (допустимое отклонение между цилиндрами не более 10%) и визуальный контроль выхлопа на предмет сизого дыма позволяют своевременно выявлять отклонения. Применение противоизносных присадок категорически не рекомендуется – их агрессивные компоненты нарушают сбалансированный состав заводских масел.
Взаимозаменяемость с другими двигателями линейки ЗИЛ
Двигатель ЗИЛ-130 (V8, 6.0 л) конструктивно унифицирован с базовым ЗИЛ-111 и последующими модификациями, включая ЗИЛ-375 (для автобусов ЛиАЗ) и ЗИЛ-508 (для грузовиков ЗИЛ-4331). Это обеспечивает прямой монтажный и функциональный резерв при ремонте или модернизации техники. Крепления картера, точки подключения навесного оборудования и габаритные размеры сохраняются в рамках серии, что упрощает установку без переделок рамы.
Ключевые узлы – коленчатый вал, шатуны, поршневая группа, ГРМ – имеют идентичные посадочные места и технические параметры с двигателями ЗИЛ-375 и ЗИЛ-508. Блок цилиндров и головки взаимозаменяемы частично: для ЗИЛ-508 требуется адаптация из-за различий в системе охлаждения. Важно учитывать модификации по годам выпуска: поздние версии ЗИЛ-130 получили усиленные подшипники и модернизированные масляные насосы, совместимые с ЗИЛ-4331.
Критерии замены
- Прямая установка без доработок: ЗИЛ-375 (7.0 л) для спецтехники, ЗИЛ-130 ранних серий (до 1985 г.).
- Замена с адаптацией патрубков: ЗИЛ-508 (6.0 л) из-за иного расположения термостата.
- Несовместимые узлы: впускной коллектор (отличается у карбюраторных и инжекторных версий), шкив генератора (разный диаметр у ЗИЛ-508).
| Модель двигателя | Объем (л) | Совместимость с ЗИЛ-130 |
|---|---|---|
| ЗИЛ-111 | 6.0 | Полная (крепление, навесные агрегаты) |
| ЗИЛ-375 | 7.0 | Частичная (требуется замена маховика) |
| ЗИЛ-508.10 | 6.0 | Ограниченная (адаптация системы охлаждения) |
Примечание: для корректной работы после замены обязательна синхронизация карбюратора (типа К-88) или переход на инжекторную систему (для ЗИЛ-508), а также замена масляного фильтра в соответствии с типом двигателя. ЭБУ поздних модификаций требует перепрошивки.
Модернизация для повышения мощности и крутящего момента
Основной целью модернизации двигателя ЗИЛ 130 является преодоление ограничений базовой конструкции при сохранении характерной надёжности. Инженеры фокусируются на глубокой доработке ключевых систем: газораспределения, впуска-выпуска и топливоподачи, что позволяет выйти на новые показатели без радикального изменения архитектуры.
Современные тюнинг-решения предусматривают комплексный подход, где механические усиления сочетаются с точной настройкой параметров. Особое внимание уделяется снижению механических потерь и оптимизации процессов сгорания топлива, что напрямую влияет на прирост эффективности.
Ключевые направления доработок
- Расточка блока цилиндров с установкой поршней увеличенного диаметра для роста рабочего объёма
- Замена распредвала на тюнинговый с агрессивными фазами газораспределения
- Монтаж турбокомпрессора или механического нагнетателя с интеркулером
- Переход на инжекторную систему подачи топлива с электронным управлением
- Установка прямоточных выпускных коллекторов и магистралей большого диаметра
| Параметр | Базовая версия | После модернизации |
|---|---|---|
| Мощность | 150 л.с. | 180-220 л.с. |
| Крутящий момент | 402 Н·м | 480-520 Н·м |
| Макс. обороты | 3,200 об/мин | 3,800-4,200 об/мин |
Обязательным этапом является усиление сопрягаемых узлов: установка кованых шатунов, модернизация системы смазки охлаждения. Для сохранения ресурса применяются биметаллические вкладыши коленвала и компенсационные кольца повышенной термостойкости. Контроль детонации обеспечивается датчиками с коррекцией угла опережения зажигания в реальном времени.
Ремонтопригодность узлов ЗИЛ 130 в полевых условиях
Конструкция двигателя ЗИЛ 130 изначально проектировалась с учётом возможности восстановления работоспособности при минимальном наборе инструментов. Ключевые узлы – головка блока цилиндров, топливная аппаратура, система охлаждения и кривошипно-шатунный механизм – доступны для демонтажа без спецоборудования. Резьбовые соединения унифицированы, а прокладки и уплотнения выполняются из материалов, допускающих временную замену подручными средствами.
Простота разборки обеспечивается модульной компоновкой: генератор, стартер, насосы и фильтры крепятся на минимальном количестве болтов с открытым доступом. Габаритные параметры тяжёлых компонентов (например, поршневой группы) рассчитаны на монтаж силами 1–2 человек. Даже при отсутствии лебёдки замена ГБЦ возможна с использованием простых рычажных приспособлений благодаря рациональному распределению массы деталей.
Критически важные особенности
- Ремонтные размеры: коленвал, гильзы цилиндров и вкладыши имеют до 4 ремонтных размеров, что позволяет восстанавливать геометрию узлов напильником или ножовкой при отсутствии запчастей.
- Дублирование систем: механический бензонасос дублируется ручной помпой, а привод распредвала – двумя независимыми цепями для сохранения работоспособности при обрыве одной.
- Аварийная сборка: посадки валов выполнены с запасом на износ, допуская работу с увеличенными зазорами (до 0,5 мм на вкладышах) без немедленного выхода из строя.
| Узел | Инструмент для полевого ремонта | Время демонтажа (мин.) |
|---|---|---|
| Топливный насос | Ключ на 10, отвёртка | 15–20 |
| Генератор | Ключи на 12, 13 | 10 |
| Головка БЦ | Набор головок, динамометрический ключ (опционально) | 45–60 |
| Поршневая группа | Съёмник стопорных колец, оправка для гильз | 90–120 |
Важно: ремонт в полевых условиях требует учёта специфики:
- Прокладки ГБЦ допускают повторное использование после прожига паяльной лампой для выгорания остатков масла.
- Трещины в блоке или рубашке охлаждения временно устраняются холодной сваркой или эпоксидными составами с металлическим наполнителем.
- Дефекты клапанов компенсируются регулировкой зазоров до 0,2 мм вместо штатных 0,25–0,3 мм для снижения вибрации.
Список источников
При подготовке материалов о двигателе ЗИЛ 130 использовались специализированные технические издания и документация, отражающие конструктивные особенности, эксплуатационные параметры и историю разработки агрегата. Основное внимание уделялось официальным источникам и авторитетным исследованиям в области автомобилестроения СССР.
Ниже представлен перечень ключевых материалов, содержащих детальную информацию о технических характеристиках, принципах работы, обслуживании и модернизациях данного силового агрегата. Источники включают нормативную документацию и аналитические публикации.
Техническая литература и стандарты
- Заводское руководство по эксплуатации и ремонту двигателя ЗИЛ-130
- Государственные стандарты СССР (ГОСТ) на методы испытаний автомобильных двигателей
- Учебник "Автомобильные двигатели" под редакцией М.С. Ховаха
- Монография "Конструкция и расчет автомобильных двигателей" В.А. Петрова
- Сборник технических статей "Отечественные грузовые автомобили" (изд. НИИАТ)
