EBD на Газели - принцип действия, поиск неисправностей и ремонт

Статья обновлена: 18.08.2025

Электронная система распределения тормозных усилий (EBD) – критически важный компонент активной безопасности современных автомобилей Газель.

Данная система интегрирована в базовую ABS и динамически оптимизирует силу торможения на каждом колесе в зависимости от загрузки авто и дорожных условий, предотвращая заносы и повышая курсовую устойчивость.

В статье подробно рассматривается принцип работы EBD на моделях Газель, методы диагностики типовых неисправностей и практические рекомендации по ремонту для обеспечения надежной эксплуатации коммерческого транспорта.

EBD - что это такое в автомобиле Газель: принцип работы, диагностика и ремонт

Система электронного распределения тормозных усилий (EBD) в Газели является подфункцией ABS, автоматически регулирующей давление тормозной жидкости на каждое колесо в зависимости от нагрузки и дорожных условий. Основная задача – предотвратить блокировку задних колёс при частичной или полной загрузке фургона, когда центр тяжести смещается назад.

Принцип основан на динамическом анализе данных с датчиков скорости вращения колёс. Блок управления ABS/EBD сравнивает показания всех четырёх датчиков в реальном времени, вычисляя разницу в сцеплении с дорогой. Если задние колёса начинают замедляться быстрее передних (риск блокировки), система дозированно снижает давление в их тормозных контурах через гидромодулятор.

Ключевые аспекты работы EBD на Газели

Алгоритм срабатывания:

1. Датчики АБС на ступицах фиксируют угловую скорость колёс.
2. ЭБУ определяет степень проскальзывания каждого колеса относительно расчётной скорости автомобиля.
3. При выявлении неравномерного замедления (особенно на задней оси) активируются соленоиды гидравлического блока.
4. Клапаны модулятора перераспределяют давление: ограничивают его для перегруженных колёс, сохраняя максимум для колёс с лучшим сцеплением.

Особенности реализации на Газели:

• Усиленный контроль задней оси из-за риска перегрузки грузового отсека.
• Адаптация к изменяющейся массе – система корректирует пороги срабатывания при разной загрузке.
• Взаимодействие с датчиком положения педали тормоза для прогнозирования интенсивности торможения.

Влияние загрузки на работу EBD:

Состояние авто	Действие EBD
Пустой кузов	Снижает давление на задних колёсах до 40-50% от максимального
Полная загрузка	Повышает давление на задней оси, сохраняя баланс с передом
Асимметричная погрузка	Корректирует давление отдельно для левого/правого заднего колеса

Как EBD предотвращает блокировку задних колес при загрузке

При увеличении нагрузки на автомобиль Газель (перевозка грузов, пассажиров) центр тяжести смещается назад, что существенно повышает сцепление задних колес с дорогой. В таких условиях традиционная ABS без EBD при резком торможении будет распределять усилия поровну между осями, создавая избыточное давление на задние тормоза. Это неизбежно приведет к преждевременной блокировке задних колес из-за их возросшего сцепления с покрытием.

Система EBD устраняет эту проблему за счет динамического перераспределения тормозных сил в реальном времени. Датчики ABS постоянно отслеживают:

• Скорость вращения каждого колеса (для выявления начала блокировки)
• Нагрузку на ось (косвенно, через анализ разницы в поведении колес)
• Ускорение/замедление кузова

Электронный блок управления EBD использует эти данные для расчета оптимального распределения усилия:

1. Корректировка давления: При обнаружении риска блокировки задних колес (особенно на ненагруженной Газели или при частичной загрузке) EBD мгновенно снижает давление в контурах задних тормозов через модуляторы ABS.
2. Перераспределение на перед: "Излишнее" тормозное усилие с задней оси перенаправляется на передние колеса, которые при загрузке теряют часть сцепления с дорогой и могут эффективнее его использовать.
3. Адаптация к изменению веса: Система автоматически адаптируется к текущей загрузке. Чем больше груза, тем выше допустимое давление на задние тормоза без риска блокировки, но EBD все равно строго дозирует его относительно передней оси.

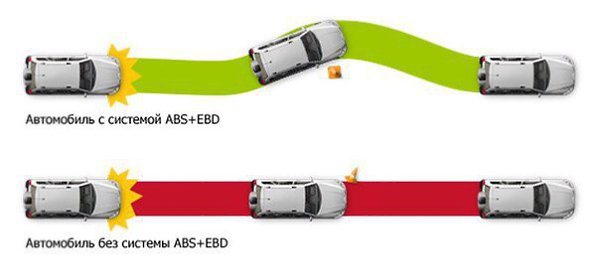

Результатом работы EBD является:

Без EBD (при загрузке):	Риск блокировки задних колес, занос прицепа или кормы фургона, потеря управляемости.
С EBD:	Стабильное прямолинейное торможение даже с полной нагрузкой, сокращение тормозного пути, сохранение управляемости за счет предотвращения блокировки задних колес.

Таким образом, EBD на загруженной Газели преднамеренно ограничивает тормозное усилие на задних колесах ровно настолько, чтобы использовать их максимальное (но не избыточное) сцепление с дорогой, предотвращая блокировку и обеспечивая баланс торможения по осям.

Взаимосвязь EBD и базовой антиблокировочной системы (ABS)

EBD (Electronic Brakeforce Distribution) функционирует как интеллектуальное дополнение базовой ABS на автомобилях Газель. Система использует аппаратную платформу ABS: общие датчики скорости вращения колес, гидравлический блок с электромагнитными клапанами и центральный блок управления. Принцип работы основан на непрерывном анализе разницы в скорости вращения колес разных осей во время торможения.

Главное отличие заключается в зоне ответственности: ABS предотвращает полную блокировку колес при экстренном торможении, тогда как EBD оптимизирует распределение тормозного усилия между передней и задней осями в штатных режимах. Это критично для Газели из-за переменной нагрузки – система автоматически увеличивает давление на задние тормоза при полной загрузке фургона.

Принципы совместной работы

Процесс взаимодействия реализован поэтапно:

1. Фаза предварительного анализа: EBD активируется в начале торможения, оценивая нагрузку по разности скоростей передних/задних колес.
2. Динамическая коррекция: Гидравлический модулятор ABS ограничивает давление в контурах задних колес при частичной разгрузке (пустой кузов).
3. Передача управления: При риске блокировки какого-либо колеса EBD передает контроль базовой ABS для точечного модулирования давления.

Типичные неисправности, затрагивающие обе системы:

• Отказ датчиков колес – нарушает работу EBD и ABS одновременно
• Залипание клапанов в гидроблоке – блокирует коррекцию усилий
• Ошибки ЭБУ – вызывают ложные срабатывания или отключение систем

Параметр	ABS	EBD
Основная функция	Борьба с блокировкой колес	Балансировка усилий по осям
Активность	Только при блокировке	Постоянно при торможении
Диагностика неисправности	Общий сканер OBD-II, тест-драйв с проверкой кодов ошибок

Ремонт требует комплексного подхода: замена неисправных датчиков колес, прокачка тормозов с диагностическим оборудованием, перепрошивка ЭБУ при программных сбоях. Повреждение гидравлического модулятора требует замены узла в сборе из-за взаимосвязанных контуров.

Ключевые компоненты системы EBD на Газели

Система EBD (Electronic Brakeforce Distribution) на автомобилях Газель функционирует как интеллектуальное расширение базовой ABS, опираясь на ряд критически важных узлов и датчиков. Их исправная работа обеспечивает автоматическое оптимальное распределение тормозного усилия между осями и колесами в реальном времени.

Основные элементы системы непрерывно взаимодействуют с электронным блоком управления, предоставляя данные и исполняя его команды для коррекции давления в тормозных контурах. Без корректной работы любого из этих компонентов эффективное распределение усилий EBD невозможно.

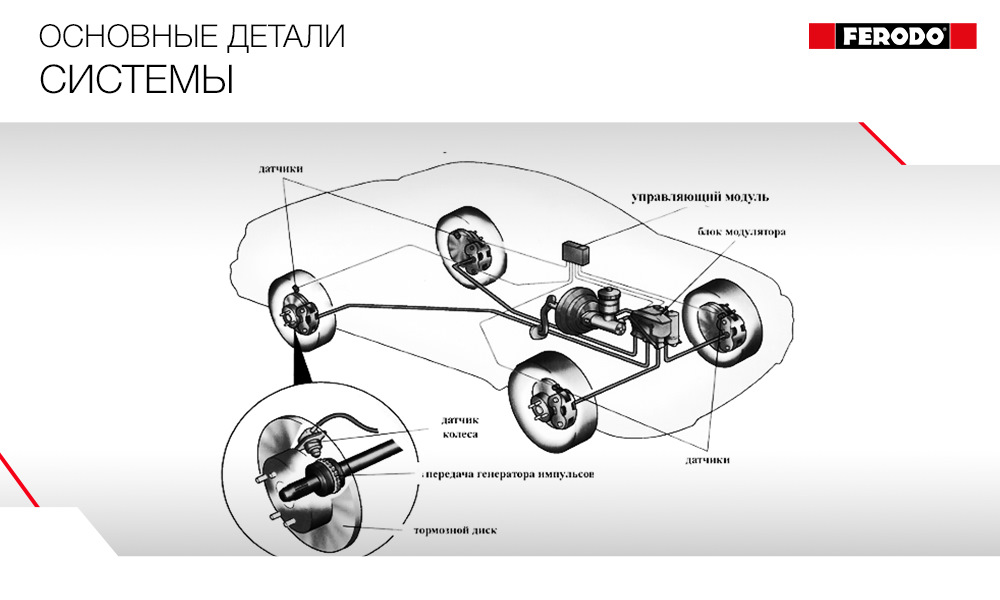

Основные элементы системы

• Датчики скорости вращения колес (по одному на каждое колесо): Постоянно измеряют угловую скорость каждого колеса. Являются основным источником информации для ЭБУ о начале блокировки или проскальзывания.
• Электронный блок управления (ЭБУ) ABS/EBD: "Мозг" системы. Получает данные от всех датчиков, анализирует их (скорость вращения колес, загрузку автомобиля, замедление), вычисляет оптимальное распределение тормозного усилия и управляет работой модулятора давления.
• Гидравлический модулятор (блок клапанов ABS/EBD): Исполнительное устройство. Содержит электромагнитные клапаны (впускные и выпускные) для каждого тормозного контура (обычно 4 канала). По командам ЭБУ модулятор динамически регулирует давление в тормозных цилиндрах каждого колеса.
• Датчик замедления (G-сенсор, акселерометр): Измеряет продольное ускорение (замедление) автомобиля. Помогает ЭБУ точнее определить фактическую загрузку оси и общее состояние торможения.
• Датчик положения педали тормоза: Информирует ЭБУ о начале процесса торможения и силе нажатия на педаль водителем.

Роль датчиков скорости вращения колес в работе EBD

Датчики скорости вращения колес (ДСВК) являются абсолютно необходимыми сенсорами для корректного функционирования системы EBD (Electronic Brakeforce Distribution) на автомобилях Газель. Именно они предоставляют блоку управления ABS/EBD фундаментальные данные о реальной скорости вращения каждого колеса в каждый момент времени.

Без точной информации от этих датчиков система EBD не сможет выполнить свою основную задачу – динамически перераспределять тормозное усилие между осями и отдельными колесами для достижения максимальной эффективности торможения и предотвращения заноса при изменяющихся условиях сцепления. Их показания служат исходными данными для всех расчетов системы.

Ключевые функции ДСВК в работе EBD:

• Выявление разницы в скорости вращения колес: Основная задача EBD – предотвратить преждевременную блокировку колес с худшим сцеплением (обычно задних при частичной загрузке). ДСВК постоянно отслеживают скорость каждого колеса. Если система EBD (через модуль ABS) обнаруживает, что задние колеса начинают вращаться существенно медленнее передних (признак начала блокировки из-за меньшей нагрузки), она немедленно реагирует.
• Расчет степени проскальзывания: На основе сравнения скоростей вращения всех четырех колес, а также косвенных данных (например, замедления автомобиля), блок управления ABS/EBD вычисляет степень проскальзывания каждого колеса относительно дорожного покрытия.
• Предоставление информации для динамического распределения усилия: Данные о скоростях и проскальзывании от ДСВК используются алгоритмами EBD для расчета оптимального давления в тормозных контурах. Система через модуляторы ABS целенаправленно ограничивает давление в тормозных магистралях колес, которые начинают блокироваться раньше других (чаще задних), перенаправляя усилие на колеса с лучшим сцеплением (передние). Это происходит *до* срабатывания порога ABS.

Важно понимать, что EBD является логическим развитием ABS и использует ту же самую аппаратную часть: датчики скорости на каждом колесе, модуляторы давления и блок управления. Работа EBD происходит на ранней стадии торможения, основываясь на непрерывном анализе данных с ДСВК, еще до того, как возникает необходимость в активном "сторможении" ABS для предотвращения полной блокировки колеса.

Диагностика и ремонт неисправностей ДСВК, влияющих на EBD

Поскольку EBD полностью зависит от корректных сигналов ДСВК, их неисправность неизбежно нарушает работу системы распределения тормозных усилий. Симптомы могут включать неравномерное торможение, раннее срабатывание ABS на одном из колес, загорание контрольной лампы ABS/EBD на панели приборов.

Основные этапы диагностики:

1. Считывание кодов ошибок с помощью диагностического сканера. Ошибки, связанные с обрывом, коротким замыканием, отсутствием сигнала или неверным сигналом от конкретного ДСВК, прямо указывают на проблему.
2. Визуальный осмотр: Проверка целостности проводки датчика (обрывы, потертости, следы повреждений грызунами), состояния разъемов (окисление, загрязнение, неплотное соединение), наличия и целостности задающего ротора (зубчатого кольца) на ступице или ШРУСе (грязь, сколы зубьев, коррозия).
3. Проверка сопротивления датчика: Замер мультиметром сопротивления между контактами датчика (обычно в диапазоне 600-2200 Ом для индуктивных датчиков, типичных для Газели). Сильное отклонение от нормы или обрыв указывают на неисправность датчика.
4. Проверка выходного сигнала (рекомендуется осциллографом): Наиболее точный метод. При вращении колеса вручную осциллограф должен показывать переменное синусоидальное (индуктивный) или прямоугольное (активный) напряжение. Отсутствие сигнала или его аномальная форма свидетельствуют о неисправности датчика или задающего ротора.
5. Проверка зазора: Для индуктивных датчиков критичен зазор между сердечником датчика и зубьями задающего ротора (обычно 0.3-1.0 мм). Зазор проверяется щупом. Неправильный зазор (из-за износа подшипника, деформации кронштейна, неправильной установки) приводит к слабому или отсутствующему сигналу.

Основные действия при ремонте:

• Очистка: Удаление грязи, коррозии с датчика, разъема и задающего ротора.
• Восстановление контактов: Зачистка окисленных контактов разъема, обеспечение надежного соединения.
• Ремонт проводки: Устранение обрывов, замена поврежденных участков провода с обязательной пайкой и качественной изоляцией.
• Регулировка/восстановление зазора: При необходимости подогнуть кронштейн датчика, заменить изношенный подшипник ступицы.
• Замена задающего ротора: При наличии сколов, трещин или сильной коррозии зубьев.
• Замена датчика скорости колеса: При выявлении его внутренней неисправности (обрыв/КЗ обмотки, повреждение корпуса). После замены обязательна проверка зазора и сигнала.

После выполнения ремонтных работ необходимо провести тестовую поездку и убедиться в отсутствии ошибок и корректной работе тормозной системы, включая функции ABS и EBD. Стирание кодов ошибок сканером является обязательным этапом.

Блок управления EBD: "мозг" системы распределения усилий

Блок управления (ЭБУ) EBD является центральным вычислительным модулем системы распределения тормозных усилий. Он непрерывно получает и обрабатывает данные от датчиков скорости вращения колес, датчика положения педали тормоза, датчика нагрузки на заднюю ось (при его наличии) и других сенсоров автомобиля Газель.

На основе поступающей информации в режиме реального времени ЭБУ EBD вычисляет степень проскальзывания каждого колеса относительно дорожного покрытия и оптимальное распределение тормозного усилия. Его главная задача – предотвратить блокировку колес, особенно задней оси, которая сильнее разгружается при торможении, минимизируя риск заноса.

Принцип работы и взаимодействие компонентов

Основные этапы функционирования:

1. Сбор данных: ЭБУ считывает показания:
   • Датчиков ABS на каждом колесе (скорость вращения)
   • Датчика положения педали тормоза (интенсивность торможения)
   • Датчика давления в тормозной магистрали
   • Датчика загрузки задней оси (в некоторых модификациях Газели)
2. Анализ и расчет: Сравнивая скорости вращения колес и анализируя другие параметры, блок определяет:
   • Начало блокировки (резкое падение скорости колеса)
   • Коэффициент сцепления каждого колеса с дорогой
   • Требуемое давление в контурах задних тормозов для сохранения устойчивости
3. Управление исполнительными механизмами: ЭБУ посылает команды модуляторам ABS:
   • Снижает давление в тормозной магистрали задних колес (если нужно уменьшить усилие)
   • Плавно увеличивает давление по мере замедления автомобиля и роста нагрузки на заднюю ось
   • Работает в тесной связи с ABS, активируя ее, если блокировка колес все же возникает

Ключевые функции ЭБУ EBD на Газели:

Функция	Описание	Результат
Адаптация к загрузке	Корректирует тормозное усилие на задних колесах в зависимости от веса груза	Стабильность при торможении порожним и груженым
Предотвращение ранней блокировки задних колес	Дозирует давление в задних тормозах на начальном этапе торможения	Снижение риска заноса задней оси
Оптимизация тормозного пути	Использует максимальное сцепление всех колес с дорогой	Укороченный и предсказуемый тормозной путь

Диагностика и ремонт блока управления EBD:

• Диагностика: Требуется специализированный сканер, совместимый с системами ABS/EBD Газели. Считываются коды неисправностей (DTC), анализируются данные с датчиков в реальном времени. Проверяется питание блока и целостность проводки.
• Типичные проблемы: Неисправность самого ЭБУ (редко), обрыв или замыкание в проводке к датчикам/модуляторам, плохой контакт в разъемах, отказ датчиков скорости колес или датчика нагрузки.
• Ремонт: Замена поврежденной проводки, очистка контактов, замена неисправных датчиков. Сам блок управления обычно ремонту не подлежит и заменяется в сборе при подтвержденной неисправности. После замены или ремонта проводки необходима адаптация блока с помощью сканера.

Гидравлический модулятор в системе EBD Газели представляет собой блок электромагнитных клапанов, напрямую управляемых электронным блоком управления (ЭБУ) ABS. Его ключевая задача – динамическое изменение давления тормозной жидкости в индивидуальных тормозных контурах каждого колеса. Это позволяет адаптировать тормозное усилие в реальном времени, учитывая разницу в сцеплении колес с дорогой и нагрузку на оси.

Принцип основывается на работе впускных и выпускных клапанов для каждого контура. Впускные клапаны регулируют поступление жидкости от главного тормозного цилиндра к колесным цилиндрам, а выпускные – контролируют сброс избыточного давления обратно в резервуар. ЭБУ, анализируя данные датчиков скорости вращения колес и датчика загрузки, вычисляет оптимальное усилие для каждого колеса и подает команды на открытие/закрытие соответствующих клапанов модулятора.

Как гидравлический модулятор регулирует давление в контурах

Процесс регулирования реализуется через три основные фазы работы клапанов в каждом контуре:

1. Увеличение давления: Впускной клапан открыт, выпускной – закрыт. Жидкость беспрепятственно поступает к тормозному механизму колеса, усилие растет.
2. Удержание давления: Оба клапана закрыты. Контур изолируется, давление стабилизируется, предотвращая блокировку колеса.
3. Сброс давления: Впускной клапан закрыт, выпускной – открыт. Избыточная жидкость стравливается в гидроаккумулятор, давление снижается.

Особенности работы на Газели

На автомобилях Газель модулятор EBD физически объединен с гидроблоком ABS. Регулировка акцентирована на задней оси из-за переменной загрузки:

• При пустом кузове давление в задних контурах снижается активнее, предотвращая преждевременную блокировку.
• При полной загрузке давление в задних тормозах повышается пропорционально весу, сохраняя баланс с передней осью.

ЭБУ постоянно переключает клапаны между фазами с высокой частотой (до 15 раз/сек), создавая эффект "пульсации" в педали тормоза. Это обеспечивает точное дозирование усилия без потери эффективности торможения.

Компонент модулятора	Функция в EBD	Режим работы
Впускной клапан	Подача жидкости к колесу	Нормально открыт (без напряжения)
Выпускной клапан	Сброс жидкости в резервуар	Нормально закрыт (без напряжения)
Насос обратной подачи	Возврат жидкости из аккумулятора в магистраль	Активируется при сбросе давления

Диагностика неисправностей включает проверку сопротивления катушек клапанов (20–25 Ом), целостности проводки, отсутствия утечек жидкости и анализ кодов ошибок через диагностический разъем. Частые проблемы: заклинивание клапанов из-за загрязнения жидкости, обрыв обмоток, неисправность насоса.

Ремонт требует замены неисправных клапанов или всего гидроблока в сборе. Обязательна прокачка системы с использованием диагностического оборудования для активации клапанов модулятора и удаления воздуха.

Диагностика сигналов с датчиков ABS/EBD на Газели

Диагностика начинается с визуального осмотра проводки и разъемов датчиков ABS на ступицах колес. Проверяется целостность изоляции, отсутствие коррозии, механических повреждений и надежность фиксации контактов. Особое внимание уделяется участкам возле гофр тормозных шланогов и точкам перегиба проводов.

Измеряется сопротивление датчиков мультиметром при отключенных разъемах. Номинальное значение для исправных датчиков Газели составляет 800-1400 Ом. Значительное отклонение в любую сторону или обрыв цепи указывают на неисправность датчика. Сравниваются показания по всем колесам – различия более 100 Ом требуют детальной проверки.

Методы проверки сигналов

Основные этапы диагностики сигнальной цепи:

• Тест напряжения: При включенном зажигании замеряется напряжение между сигнальным проводом и массой (норма: 10-12В при неподвижном колесе)
• Анализ формы сигнала с помощью осциллографа. Исправный датчик генерирует синусоидальный сигнал переменного тока при вращении колеса. Отсутствие или искажение волны свидетельствует о неполадках.
• Диагностика индуктивности: Проверка катушки датчика (норма: 600-1500 мГн)

Типичные проблемы сигналов:

Симптом	Возможная причина
Отсутствие сигнала	Обрыв провода, замыкание на массу, неисправность датчика
Прерывистый сигнал	Загрязнение магнитного сердечника, люфт ступичного подшипника
Амплитуда ниже нормы	Замыкание витков катушки, увеличенный зазор датчик-гребенка

Обязательно проверяется зазор между датчиком и задающим кольцом (ротором) – он должен составлять 0,3-1,2 мм. Нарушение зазора из-за деформации кронштейна или загрязнения магнитного пути приводит к искажению сигнала. Для точной локализации неисправности используется диагностический сканер с функцией считывания live-данных по скорости вращения каждого колеса в реальном времени.

Проверка питания и массы контроллера EBD

Проверка цепей питания и "массы" – критически важный этап диагностики контроллера EBD на Газели. Нестабильное напряжение или плохой контакт массы приводят к некорректной работе системы, ошибкам и полному отказу.

Для проверки потребуется мультиметр и схема подключения конкретного контроллера EBD. Перед началом работ убедитесь в заряженности АКБ и отключите зажигание. Основные точки проверки сосредоточены на разъеме контроллера.

Последовательность проверки

1. Проверка постоянного питания (BAT+):
   • Отсоедините колодку жгута проводов от контроллера EBD.
   • Включите мультиметр в режим измерения постоянного напряжения (DCV, 20V).
   • Подключите черный щуп к надежной точке "массы" кузова (очищенный болт, минус АКБ).
   • Красным щупом коснитесь контакта в колодке, соответствующего постоянному питанию +12В (обычно толстый провод, часто красный/желтый).
   • Напряжение должно быть в пределах 12.2-12.7В при выключенном зажигании. Падение ниже 11.5В указывает на проблемы с АКБ, генератором, предохранителем или целостностью провода.
2. Проверка питания по замку зажигания (IGN+):
   • Черный щуп остается на "массе".
   • Красным щупом коснитесь контакта питания, включаемого замком зажигания (обычно через реле, часто синий/оранжевый провод).
   • Включите зажигание (положение ON/II, двигатель не запускайте).
   • Напряжение должно быть в пределах 11.5-14.0В. Отсутствие напряжения говорит о неисправности реле, замка зажигания, предохранителя или обрыве цепи.
3. Проверка цепей "массы" (GND):
   • Выключите зажигание.
   • Переключите мультиметр в режим измерения сопротивления (Омы).
   • Красный щуп подключите к минусовой клемме АКБ или надежной точке "массы" кузова.
   • Черным щупом поочередно касайтесь каждого контакта "массы" в колодке контроллера (обычно черные/черно-белые проводы, часто их несколько).
   • Сопротивление должно быть близко к нулю (0.1-0.5 Ом максимум). Высокое сопротивление (более 1-2 Ом) или обрыв (OL) указывают на коррозию, плохой контакт в точке крепления "массы" кузова или обрыв провода.

Обнаруженные проблемы (падение напряжения, обрыв, высокое сопротивление) устраняются последовательно: проверка/замена предохранителей и реле, поиск и устранение плохого контакта в разъемах или точках заземления, ремонт/замена поврежденных проводов. После ремонта цепей обязательно повторите проверку.

Использование диагностического сканера для чтения ошибок EBD

Подключите диагностический сканер к разъёму OBD-II автомобиля Газель (обычно расположен под рулевой колонкой). Включите зажигание, не запуская двигатель, и активируйте сканер. Выберите в меню сканера раздел "Тормозная система" или "EBD", затем перейдите к опции "Чтение кодов неисправностей".

Сканер отобразит сохранённые в блоке ABS/ЭБУ тормозов ошибки в формате буквенно-цифровых кодов (например, C1016, C1020). Зафиксируйте все коды, включая статус (активный/история) и краткое описание. Не стирайте ошибки до завершения диагностики.

Интерпретация и анализ ошибок EBD

Используйте мануал или базу данных сканера для расшифровки кодов. Основные типы неисправностей EBD на Газели:

• Давление в тормозной системе (C1016-C1025) – неисправности датчиков давления, утечки в контурах
• Ошибки датчиков ABS (C0030-C0050) – обрывы проводов, загрязнение или повреждение индукционных колец
• Блок управления EBD (C1100-C1200) – сбои процессора, проблемы питания ЭБУ
• Несоответствие распределения тормозных усилий (U0126) – различия в сигналах датчиков скорости колёс

Для точной диагностики выполните:

1. Проверку "живых данных" (Live Data) сканером: сравните показания датчиков давления и скорости колёс при движении
2. Активацию исполнительных механизмов через сканер: тест насоса ABS и клапанов модулятора
3. Замер сопротивления датчиков ABS мультиметром (норма: 0.8-2.5 кОм)

Код ошибки	Компонент	Возможная причина
C1016	Главный датчик давления	Обрыв цепи, закисление контактов
C0035	Датчик ABS (зад лев)	Загрязнение, повреждение провода
C1100	ЭБУ тормозов	Перегорел предохранитель F15
U0126	CAN-шина	Разница сигналов датчиков >15%

После ремонта удалите ошибки через сканер и выполните тест-драйв для проверки работы EBD. При повторном появлении кодов проверьте механические компоненты (тормозные шланги, суппорты) и целостность проводки.

Анализ кодов неисправностей EBD (C1201-C1210)

Коды ошибок C1201-C1210 указывают на конкретные неполадки в работе системы электронного распределения тормозных усилий (EBD) автомобиля Газель. Каждый код соответствует определенному сбою в цепях датчиков, исполнительных механизмов или логике управления, что требует детальной диагностики для точного выявления источника проблемы.

Перед началом ремонта необходимо выполнить верификацию ошибки с помощью сканера: зафиксировать условия её возникновения (скорость, нагрузка, температура), проверить актуальность данных с датчиков ABS и провести визуальный осмотр проводки на предмет повреждений или коррозии. Ошибочная интерпретация кодов без проверки смежных систем часто приводит к неверному ремонту.

Расшифровка и диагностика кодов

Код ошибки	Описание неисправности	Ключевые элементы для проверки
C1201	Обрыв/короткое замыкание цепи датчика скорости левого переднего колеса	Целостность проводки к датчику Сопротивление датчика (850-1350 Ом) Зазор между датчиком и импульсным кольцом
C1202	Неисправность цепи датчика скорости правого переднего колеса	Контакты разъёма датчика Состояние импульсного кольца (трещины, загрязнения) Напряжение сигнала (AC ~0.1-2V при вращении колеса)
C1203	Сбой датчика скорости левого заднего колеса	Короткое замыкание на массу в проводах Механические повреждения ступичного подшипника (встроенное кольцо)
C1204	Неисправность цепи датчика скорости правого заднего колеса	Окисление контактов на гидроблоке ABS Целостность экранирования провода
C1205	Рассогласование сигналов датчиков передней оси	Разное давление в шинах передних колёс Износ протектора шин Неисправность модулятора ABS
C1206	Рассогласование сигналов датчиков задней оси	Деформация заднего моста Люфт ступичных подшипников
C1207	Низкое напряжение в цепи управления EBD	Напряжение АКБ (>10.5V при работе) Контакт массы кузова с блоком ABS
C1208	Сбой калибровки системы	Требуется адаптация EBD через диагностический сканер
C1209	Ошибка электродвигателя гидроблока	Проверка предохранителя ABS (15-25А) Механическое заклинивание насоса
C1210	Внутренняя ошибка блока управления ABS/EBD	Перепрошивка блока Замена гидромодуля в сборе

Важно: После устранения неисправности обязательно:

1. Стечь ошибки из памяти блока управления
2. Провести тест-драйв для активации системы EBD (резкое торможение на прямой со скорости 40 км/ч на сухом асфальте)
3. Проверить отсутствие кодов при повторной диагностике

Типичные симптомы неисправности EBD на Газели

Нарушения в работе системы электронного распределения тормозных усилий (EBD) на Газели проявляются характерными отклонениями в поведении автомобиля при торможении. Симптомы часто возникают при неравномерной загрузке, на смешанных покрытиях или в поворотах, где требуется корректное распределение усилий между осями.

Неисправность EBD обычно взаимосвязана с проблемами ABS, так как системы используют общие компоненты: датчики скорости колес, гидравлический блок и электронный блок управления. При этом на приборной панели может загораться индикатор неисправности ABS/EBD.

Основные признаки неполадок

• Увод автомобиля в сторону при торможении, особенно заметный на мокрой или скользкой дороге
• Преждевременная блокировка колес задней оси при резком нажатии на педаль, несмотря на частичную загрузку
• Неадекватная реакция тормозов при изменении дорожного покрытия (например, левая сторона на асфальте, правая на льду)
• Продольная раскачка кузова ("клевки") при замедлении из-за неправильного перераспределения усилий между осями
• Активация индикатора ABS/EBD на панели приборов без явных сбоев основной системы ABS
• Увеличенный тормозной путь при полной загрузке автомобиля по сравнению со штатным режимом работы системы

Мигание лампы ABS/EBD как индикатор проблемы

Мигание лампы ABS/EBD на панели приборов Газели сигнализирует об обнаружении системой самодиагностики неисправности, влияющей на работу электронного распределения тормозных усилий. Это означает, что блок управления EBD зафиксировал ошибку в датчиках, гидравлическом модуляторе или цепи управления, переведя систему в аварийный режим для сохранения базовой функциональности тормозов.

Игнорирование такого сигнала опасно: при неисправности EBD нарушается баланс тормозных сил между осями, особенно заметный при загрузке фургона. Это провоцирует занос или потерю управляемости на мокрой/обледенелой дороге. Требуется незамедлительная диагностика для точного определения причины сбоя.

Типичные причины мигания лампы ABS/EBD

• Проблемы с датчиками колес: загрязнение, повреждение проводки, нарушение зазора или обрыв катушки индуктивности.
• Неисправности гидравлического блока ABS: заклинивание клапанов EBD, износ насоса, утечка тормозной жидкости.
• Сбои в электронике: повреждение разъемов, коррозия контактов, низкое напряжение бортовой сети, ошибки блока управления ABS/EBD.
• Механические факторы: деформация зубчатых венцов ступиц, неравномерный износ тормозных колодок/дисков.

Диагностика: Проводится через OBD-II разъем сканером, поддерживающим протоколы Газели (например, АСКАН-10 или мультимарочные устройства). Коды ошибок расшифровывают направление поиска: например, C0040 указывает на обрыв датчика заднего правого колеса. Дополнительно проверяют визуально целостность проводки, зазоры датчиков (0.3–1.2 мм), сопротивление катушек (0.8–2.5 кОм), напряжение АКБ.

Ремонт: После определения причины выполняют:

1. Чистку или замену датчиков ABS, восстановление поврежденной проводки.
2. Прокачку тормозной системы с активацией клапанов EBD через диагностическое ПО.
3. Замену гидравлического модулятора (при механических дефектах клапанов).
4. Обновление прошивки или замену блока управления (при аппаратных сбоях контроллера).

Важно: После ремонта обязательно тестируют систему на безопасном участке дороги, проверяя срабатывание ABS при экстренном торможении и отсутствие мигания лампы. При сохранении ошибки проводят углубленную диагностику цепи CAN-шины.

Неравномерное торможение при частичной загрузке фургона

При частичной загрузке Газели центр тяжести смещается, создавая разницу в сцеплении колес с дорогой. EBD (электронное распределение тормозных усилий) должно динамично перераспределять давление в контурах, предотвращая увод автомобиля в сторону менее нагруженной оси. Однако неисправности системы приводят к опасному неравномерному замедлению, когда одна сторона фургона тормозит резче другой.

Особенно критично это проявляется на скользком покрытии: разница в усилии провоцирует занос или вращение. Водитель ощущает рывок руля в сторону более интенсивного торможения, а на сухом асфальте заметен увод траектории даже при прямом положении рулевого колеса. Без корректной работы EBD частичная загрузка многократно увеличивает риски потери контроля.

Диагностика и устранение неисправностей

Основные причины и методы ремонта:

• Датчики ABS: загрязнение или повреждение проводки датчиков на разгруженной оси. Проверьте сопротивление (обычно 0.8-1.5 кОм) и целостность изоляции. Замените поврежденные элементы.
• Завоздушивание тормозной системы: нарушает алгоритм EBD. Прокачайте контуры, уделяя внимание модулятору ABS и суппортам легкозагруженной оси.
• Износ тормозных механизмов: разная толщина колодок/дисков на осях. Замерьте остаточную толщину, замените комплекты попарно на каждой оси.

Алгоритм диагностики EBD:

1. Считайте ошибки системы ABS через диагностический разъем OBD-II (коды C1095, C1100 указывают на сбои распределения усилий).
2. Проверьте давление в контурах спецоборудованием на стенде, имитируя загрузку фургона.
3. Протестируйте работу насоса и клапанов модулятора командой со сканера.

Важно: После ремонта обязательна тест-поездка с контролируемой частичной загрузкой (300-500 кг смещенного груза) для проверки реакции EBD на экстренное торможение 50-5 км/ч.

Проверка цепей проводки к датчикам EBD

Нарушение целостности проводки к датчикам системы EBD приводит к искажению сигналов и некорректной работе тормозного распределения. Обрывы, замыкания или окисление контактов провоцируют ложные срабатывания индикатора неисправности ABS/EBD, снижение эффективности торможения при разной загрузке автомобиля и потенциальные ошибки в блоке управления.

Повреждения чаще возникают в зонах подвижных соединений (возле ступиц), участках трения о кузовные элементы, а также в местах подключения разъемов датчиков частоты вращения колес и датчика положения педали тормоза. Особое внимание уделяется защитной обмотке проводов и контактам разъемов, подверженным коррозии.

Методика диагностики проводки

1. Визуальный осмотр трасс: проверка состояния изоляции на отсутствие перегибов, потертостей, оплавлений. Контроль фиксации жгутов в штатных креплениях.
2. Прозвонка цепей мультиметром:
   • Отсоединить разъемы датчиков и блока управления ABS/EBD
   • Проверить целостность каждого провода (режим омметра, сопротивление ≈ 0.2-0.5 Ом)
   • Выявить КЗ между соседними жилами (сопротивление → ∞)
   • Исключить замыкание на массу (сопротивление между контактом и кузовом → ∞)
3. Диагностика разъемов: очистка контактов от окислов, оценка плотности посадки фишек, отсутствие деформации штекеров.
4. Проверка сигнальных параметров (осциллографом):

   Датчик	Норма напряжения	Характер сигнала
   Частоты вращения колеса	0.5-2.0 В (AC)	Синусоида переменной амплитуды
   Положения тормозной педали	5.0 В (DC)	Постоянный, линейно меняется при нажатии

Диагностика обрывов в жгутах около ступиц

Провода в жгутах, проходящих к ступицам для подключения датчиков ABS/колес, подвержены постоянным механическим нагрузкам и вибрациям. Это приводит к перетиранию изоляции, обрыву токоведущих жил или коррозии контактов внутри разъемов. Чаще всего повреждения локализуются в местах перегиба жгута возле поворотного кулака или фиксаторов на рычаге подвески.

Основными признаками обрыва являются постоянная или периодическая ошибка ABS/ESP, указывающая на отсутствие сигнала с конкретного колеса, а также некорректная работа EBD (проявляется как неравномерное или запоздалое срабатывание тормозов на осях). Система диагностики автомобиля через сканер покажет высокое сопротивление цепи или обрыв для проблемного датчика.

Методы поиска и устранения неисправности

Начинают с визуального осмотра жгута по всей длине от разъема датчика до основного штекера в подкапотном пространстве. Ищут:

• Перетертости изоляции (особенно в зонах контакта с металлом).
• Нарушение фиксации жгута (провис, оторванные хомуты).
• Окисление контактов в разъемах (и датчика, и ответной части).
• Механические повреждения (последствия ударов, попадания в грязь).

Для точной проверки цепи используйте мультиметр:

1. Прозвонка на обрыв: Снимите разъемы датчика и основного блока управления ABS. Проверьте целостность каждой жилы жгута между соответствующими контактами (сопротивление близко к 0 Ом).
2. Проверка сопротивления изоляции: Измерьте сопротивление между каждой жилой и "массой" (кузовом). Оно должно быть бесконечно большим (OL).
3. Проверка напряжения: При включенном зажигании измерьте напряжение на разъеме датчика (должно соответствовать эталонному для модели, обычно 5-12В).

Распространенные точки обрыва на Газели:

Местоположение	Причина
У основания разъема датчика	Частые изгибы, попадание воды
Зона крепления к рычагу подвески	Вибрация, истирание о хомут
Место ввода в кузов/арку	Перегиб, коррозия от грязи и реагентов

Ремонт: Обнаруженный обрыв требует замены поврежденного участка провода методом пайки с обязательной термоусадкой и герметизацией. Сильно поврежденный жгут меняется целиком. После ремонта обязательно удалите ошибки из памяти блока ABS сканером и проверьте работу системы в движении. Зафиксируйте новый жгут мягкими хомутами без перетяжки, избегая натяжения и острых кромок.

Тестирование сопротивления датчиков ABS/EBD мультиметром

Проверка сопротивления датчиков ABS/EBD мультиметром позволяет выявить обрыв цепи, межвитковое замыкание или отклонение параметров от нормы. Этот метод диагностики обязателен при появлении ошибок системы, мигании индикатора EBD/ABS или неравномерном торможении Газели.

Для тестирования потребуется мультиметр в режиме омметра (Ω). Работы проводятся при выключенном зажигании после визуального осмотра проводки на предмет повреждений и коррозии разъемов. Перед измерениями снимите разъем с тестируемого датчика.

Пошаговая процедура измерения

1. Определите распиновку разъема датчика (обычно 2 контакта для пассивных датчиков индуктивного типа)
2. Подключите щупы мультиметра к контактам датчика (полярность не важна)
3. Снимите показания сопротивления и сравните с эталонными значениями
4. Проверьте сопротивление между каждым контактом и массой авто (должно быть ∞)
5. Повторите замеры для всех колесных датчиков

Тип датчика	Нормальное сопротивление (Ом)	Признаки неисправности
Передний (Газель Бизнес)	900-1200	Обрыв (∞), КЗ (0-5 Ом)
Задний (ГАЗ-3302)	1100-1500	Отклонение >15% от нормы

Критерии оценки результатов:

• Разброс значений между датчиками одной оси не должен превышать 100 Ом
• Показания должны плавно меняться при вращении колеса вручную
• Сопротивление изоляции: минимум 20 МОм

При обнаружении несоответствий проверьте протяжку разъемов и целостность проводов до блока ABS. Устойчивое отклонение параметров требует замены датчика. После ремонта обязательна проверка системы тестером ошибок и тест-драйв с экстренным торможением на ровном участке дороги.

Замена датчика скорости колеса для восстановления EBD

При диагностике неисправности EBD на Газели частой причиной становится отказ одного из датчиков скорости вращения колеса (ДС). Система ABS/ESC, управляющая EBD, основывает свою работу на сравнении сигналов с этих датчиков. Если сигнал с одного колеса отсутствует или неверен, система теряет способность контролировать тормозное усилие на этом колесе, что приводит к отключению EBD и загоранию соответствующих индикаторов на приборной панели (ABS, ESC, возможно, восклицательный знак в кружочке).

Замена неисправного датчика скорости – ключевой шаг для возобновления корректной работы EBD. Процедура требует точной идентификации вышедшего из строя датчика (обычно с помощью сканера, считывающего коды ошибок ABS/ESC) и аккуратного выполнения работ для предотвращения повреждения нового датчика или его проводки.

Процедура замены датчика скорости колеса

Для замены ДС на Газели потребуются следующие инструменты и материалы:

• Новый датчик скорости колеса (артикул должен соответствовать модели Газели и месту установки - переднее/заднее колесо).
• Набор гаечных ключей и головок (чаще всего нужны ключи на 10, 13, 17 мм).
• Отвертки (крестовая, плоская).
• Плоскогубцы или съемник стопорных колец (если датчик фиксируется кольцом).
• Домкрат и противооткатные упоры.
• Очиститель контактов (WD-40 или аналогичный).
• Ветошь.

Последовательность действий при замене:

1. Безопасность: Поставьте автомобиль на ровную площадку, затяните ручной тормоз, установите противооткатные упоры под колеса противоположной оси. Выключите зажигание.
2. Демонтаж колеса: Ослабьте болты/гайки крепления колеса, поднимите нужную сторону домкратом, снимите колесо.
3. Поиск датчика: Датчик скорости установлен напротив задающего венца на ступице колеса. На передней оси он обычно крепится к поворотному кулаку болтом (часто на 10 или 13 мм). На задней оси (особенно на моделях с АБС на заднем мосту) датчик может крепиться к кронштейну на балке моста или к фланцу редуктора.
4. Отсоединение разъема: Найдите разъем электропроводки датчика (часто расположен в нише крыла, на раме или на самом мосту). Аккуратно отсоедините его, нажав на фиксатор.
5. Демонтаж старого датчика: Открутите крепежный болт датчика. Если датчик "прикипел" или заржавел в посадочном отверстии, осторожно покачайте его плоскогубцами или используйте съемник, избегая чрезмерных усилий, чтобы не сломать. Извлеките датчик вместе с проводкой, аккуратно вынимая ее из крепежных хомутов по пути к разъему.
6. Подготовка посадочного места: Тщательно очистите посадочное отверстие в поворотном кулаке или кронштейне от грязи, ржавчины и остатков старого герметика ветошью и очистителем. Убедитесь, что поверхность гладкая.
7. Установка нового датчика: Аккуратно вставьте новый датчик в посадочное отверстие. Важно: Не прилагайте чрезмерных усилий! Если датчик не входит свободно, еще раз очистите отверстие. Затяните крепежный болт с моментом, указанным в руководстве по ремонту (обычно небольшой, около 8-10 Нм).
8. Прокладка проводки: Проложите проводку нового датчика точно по тому же пути, что и старая, фиксируя ее в штатных хомутах. Избегайте перегибов и натяжения провода.
9. Подключение разъема: Подсоедините разъем проводки датчика к автомобильной колодке до щелчка фиксатора.
10. Установка колеса: Поставьте колесо на место и затяните болты/гайки крест-накрест предварительно. Опустите автомобиль с домкрата и окончательно затяните колесные болты/гайки с рекомендованным моментом.

После замены обязательны следующие действия:

1. Стирание ошибок: Подключите диагностический сканер к разъему OBD-II Газели и сотрите коды ошибок из памяти блока ABS/ESC.
2. Тест-драйв: Совершите пробную поездку на скорости не менее 20-30 км/ч. Обратите внимание, должны погаснуть индикаторы неисправности ABS/ESC.
3. Проверка работы: На безопасном участке дороги выполните несколько интенсивных торможений (на прямой и, если возможно, с небольшим входом в поворот) для проверки корректной работы ABS и восстановления функции EBD (отсутствие заноса задней оси при резком торможении).
4. Калибровка (если требуется): На некоторых моделях Газель после замены датчика может потребоваться процедура калибровки/адаптации системы ABS/ESC с помощью диагностического оборудования. Сканер покажет необходимость этой процедуры.

Таблица: Коды ошибок ABS/ESC, указывающие на неисправность ДС (примеры для Газели):

Код ошибки (пример)	Описание (пример)	Вероятное место неисправности
C0035	Неисправность датчика скорости левого переднего колеса	ДС левого переднего колеса, его проводка, разъем
C0040	Неисправность датчика скорости правого переднего колеса	ДС правого переднего колеса, его проводка, разъем
C0045	Неисправность датчика скорости левого заднего колеса	ДС левого заднего колеса, его проводка, разъем, задающий венец
C0050	Неисправность датчика скорости правого заднего колеса	ДС правого заднего колеса, его проводка, разъем, задающий венец
C0030 / C0040	Обрыв цепи датчика скорости колеса (FR/FL)	Обрыв проводки ДС, плохой контакт в разъеме

Снятие и установка переднего датчика EBD на Газели

Передний датчик EBD на Газели расположен в ступице колеса и фиксирует скорость его вращения для корректной работы антиблокировочной системы. Неисправность датчика приводит к отключению ABS и EBD, о чем сигнализирует контрольная лампа на приборной панели.

Для замены потребуются базовые инструменты: домкрат, баллонный ключ, торцовые головки (8-13 мм), WD-40 и новый датчик. Обязательно отключите минусовую клемму аккумулятора перед началом работ.

Пошаговая процедура

1. Демонтаж колеса:
   • Ослабьте болты колеса на стоящем автомобиле
   • Поднимите переднюю часть домкратом и установите на подпорки
   • Снимите колесо полностью
2. Доступ к датчику:
   • Найдите датчик на задней части ступицы
   • Очистите зону вокруг от грязи металлической щеткой
3. Отсоединение разъёма:
   • Нажмите на пластиковый фиксатор колодки
   • Аккуратно отсоедините электрический разъем
4. Снятие датчика:
   • Выкрутите крепежный болт (обычно на 10 мм)
   • Обработайте резьбу WD-40 при закисании
   • Раскачивающими движениями извлеките корпус из посадочного гнезда
5. Установка нового датчика:
   • Тщательно очистите посадочное место от коррозии
   • Смажьте уплотнительное кольцо моторным маслом
   • Вставьте датчик до упора в гнездо
   • Затяните крепежный болт моментом 8-10 Н·м
6. Завершение работ:
   • Подсоедините разъем до щелчка фиксатора
   • Установите колесо и опустите автомобиль
   • Подключите аккумулятор и проверьте работу ABS

Критические моменты: Не допускайте перегиба проводов при установке. Убедитесь в отсутствии люфта ступицы - это может повредить новый датчик. После замены обязательна проверка системы сканером на наличие ошибок.

Типовые проблемы: Залипание датчика в гнезде требует аккуратного выкручивания шпилькой М6. При обрыве провода в гофре потребуется замена всей проводки до блока ABS. Коррозия контактов разъема устраняется очисткой и обработкой контактной смазкой.

Особенности замены заднего датчика ABS/EBD на Газели

Демонтаж старого датчика требует особой осторожности из-за его расположения в зоне повышенного загрязнения и риска коррозии крепежных элементов. Резьбовые соединения часто "прикипают", поэтому перед откручиванием обязательна обработка проникающей смазкой типа WD-40. Категорически запрещено использовать ударные инструменты – чувствительный магнитный сердечник легко повреждается.

При установке нового датчика критически важен зазор между его рабочей частью и зубчатым венцом редуктора моста (0,3–1,2 мм). Несоблюдение норматива приведет к ложным срабатываниям или неработоспособности системы. Зазор регулируется подбором прокладок под крепежный фланец. Датчик должен фиксироваться без перекосов – перекос даже на 10° нарушит точность измерений.

Ключевые этапы и требования

1. Подготовка: Очистка посадочного места от грязи металлической щеткой, проверка целостности зубьев венца.
2. Демонтаж:
   • Отсоединение электрического разъема (предварительно сняв фиксатор)
   • Аккуратное выкручивание крепежного болта (обычно на 10 мм)
   • Извлечение корпуса без рывков – если заклинило, использовать съемник
3. Монтаж:
   • Проверка комплекта прокладок (обычно 0.5 мм, 0.8 мм, 1.0 мм)
   • Предварительная установка датчика с минимальным набором шайб
   • Измерение зазора щупом через технологическое окно в корпусе редуктора
4. Фиксация: Затяжка болта моментом 8–10 Н·м (перетяжка деформирует корпус). Герметизация разъема диэлектрической смазкой.

После замены обязательна аппаратная диагностика сканером для проверки корректности показаний и отсутствия ошибок (коды C0115, C0120). Тест-драйв включает проверку работы EBD при экстренном торможении на разнородном покрытии. Отсутствие "вибрации" педали тормоза или активации лампы ABS сигнализирует об ошибке монтажа.

Чистка контактов разъемов датчиков и контроллера

Загрязнение или окисление контактов в разъемах датчиков и блока управления (ЭБУ) – частая причина ложных сигналов и ошибок в системе EBD на Газели. Нарушение проводимости приводит к некорректному расчету тормозных усилий, срабатыванию индикации неисправности и ухудшению эффективности торможения.

Процедура чистки требует аккуратности и обязательного отключения аккумулятора перед началом работ. Снятие клеммы "массы" предотвращает риск короткого замыкания и повреждения чувствительной электроники контроллера.

Порядок выполнения работ

1. Отсоединение разъемов: Аккуратно расстегните фиксаторы (пластиковые защелки) на каждом разъеме. Не прилагайте чрезмерных усилий во избежание поломки.
2. Визуальный осмотр: Внимательно изучите состояние контактных групп:
   • Наличие белого, зеленого налета (окислы)
   • Потемнение или подгорание металла
   • Загрязнение пылью, грязью, маслом
   • Деформация или ослабление контактных лепестков
3. Очистка контактов:
   • Идеальный вариант: Специальный очиститель электронных контактов (аэрозоль). Нанести, выждать время испарения согласно инструкции.
   • Альтернатива: Ластик (стирательная резинка) для карандашей. Аккуратно протереть поверхности контактов.
   • Запрещено: Использовать наждачную бумагу, нож, отвертку – высок риск повреждения защитного покрытия контактов!
4. Обработка защитным составом (опционально, но рекомендуется): После полного высыхания очистителя нанести на контакты тонкий слой токопроводящей смазки или стабилизатора контактов (например, Liqui Moly Kontaktsprueh). Это предотвратит быстрое повторное окисление.
5. Сборка: Убедившись в чистоте и сухости, надежно соедините разъемы до характерного щелчка фиксаторов. Проверьте надежность посадки.

Объект чистки	Критичность для EBD	Особенности
Разъем датчика ABS (каждого колеса)	Высокая	Часто подвержены загрязнению дорожной грязью/солью, расположены близко к колесам
Разъем датчика скорости	Высокая	Неверные данные скорости напрямую влияют на расчет EBD
Разъемы блока управления ABS/ЭБУ	Очень высокая	Центральный узел обработки данных; любые помехи критичны
Разъемы датчика педали тормоза	Средняя	Влияет на активацию системы

Диагностика после чистки: После подключения аккумулятора запустите двигатель и убедитесь, что контрольная лампа EBD/ABS на приборной панели гаснет после старта (или не загорается при движении). Обязательно выполните тестовую поездку с несколькими плавными и резкими торможениями для проверки работы системы. Считайте коды ошибок сканером, если лампа неисправности осталась активна – возможно, причина не только в контактах.

Проблемы с тональными кольцами: коррозия и повреждения

Тональные кольца (задающие диски) в системе EBD Газели подвержены коррозии из-за агрессивной среды эксплуатации. Дорожные реагенты, влага и грязь приводят к окислению металла, особенно на задних мостах. Ржавчина нарушает целостность зубцов или магнитных сегментов, что блокирует формирование корректного сигнала для датчиков ABS/EBD.

Механические повреждения возникают при ударах о препятствия, неквалифицированном ремонте ступиц или ШРУСов. Деформация кольца, сколы зубьев или смещение относительно датчика вызывают прерывистый сигнал. Пластиковые кольца (встречаются на передней оси) трескаются от перепадов температур и вибраций.

Последствия и диагностика

Типичные симптомы:

• Постоянное или мигающее предупреждение ABS/EBD на приборной панели
• Самопроизвольное срабатывание ABS при торможении на сухом покрытии
• Ошибки сканера: "Обрыв цепи датчика ABS", "Недостоверный сигнал"

Методы выявления неисправности:

1. Визуальный осмотр через технологические отверстия ступицы с помощью эндоскопа
2. Контроль осциллографом: прерывистая синусоида или отсутствие сигнала
3. Замер сопротивления датчика (1-1.5 кОм) для исключения его поломки

Повреждение	Признак на осциллограмме
Коррозия зубьев	Провалы амплитуды сигнала
Деформация кольца	Неравномерная частота импульсов
Трещина (пластик)	Полное отсутствие сигнала

Ремонт и замена:

• Очистка щеткой и преобразователем ржавчины при поверхностной коррозии
• Обязательная замена при деформации или утрате >15% зубьев
• Особенности монтажа:
  • Передние кольца: запрессовка на ШРУС с контролем соосности
  • Задние кольца: установка на ступицу заднего моста с фиксацией стопорным кольцом
• Проверка зазора датчик-кольцо (0.3-1.2 мм) после установки

Диагностика люфта подшипников ступицы влияющего на EBD

Люфт ступичного подшипника напрямую искажает данные датчиков ABS, которые критичны для корректной работы EBD. Система EBD использует информацию о скорости вращения каждого колеса для оптимального распределения тормозных усилий. Даже незначительный люфт вызывает колебания сигнала датчика ABS, воспринимаемые системой как блокировка колеса или его проскальзывание.

Некорректные данные приводят к ошибочным расчетам EBD: система может преждевременно снижать тормозное усилие на колесе с люфтом или неправильно перераспределять давление в контурах. Это проявляется уводом автомобиля при торможении, увеличением тормозного пути, активацией индикатора ABS/ESP без реальных причин и неравномерным износом колодок.

Методы диагностики и ремонта

Проверка люфта:

1. Поднимите колесо домкратом
2. Возьмитесь за шину руками в положениях «3 и 9 часов»
3. Резко дерните колесо на себя/от себя, фиксируя поперечный люфт
4. Переместите руки в «12 и 6 часов», проверьте вертикальный люфт

Допустимый люфт не должен превышать 0,5-1 мм. Наличие стука, скрежета или ощутимого смещения требует замены подшипника.

Дополнительные проверки:

• Сканирование кодов ошибок ABS (часто появляются C1015-C1040, указывающие на неисправность датчиков или рассинхронизацию)
• Контроль сигналов датчиков ABS осциллографом – неравномерная амплитуда сигнала подтверждает проблему
• Визуальный осмотр датчика ABS и задающего кольца на предмет повреждений

Процедура замены подшипника:

1	Снять колесо, тормозной суппорт и диск
2	Открутить гайку ступицы и снять ШРУС
3	Выпрессовать старый подшипник съемником
4	Зачистить посадочное место, запрессовать новый подшипник
5	Собрать узел с заменой уплотнителей и смазки
6	Откалибровать датчик ABS (зазор 0,3-1,2 мм до задающего кольца)

После ремонта обязательна: проверка работы ABS/EBD на безопасном участке дороги с контролем равномерности торможения и отсутствия ошибок системы.

Замена гидравлического блока ABS/EBD при выходе из строя

Замена гидравлического модуля ABS/EBD на Газели требуется при физических повреждениях корпуса, внутренних утечках тормозной жидкости, необратимых отказах клапанов или насоса, а также при ошибках, не устраняемых перепрограммированием. Работы проводятся при отключенном аккумуляторе и требуют соблюдения чистоты для предотвращения загрязнения тормозной системы.

Процедура требует специализированного оборудования для прокачки и диагностики, а новый блок нуждается в обязательной адаптации через диагностический сканер. Неправильная установка или отсутствие калибровки приведут к некорректной работе ABS и EBD, создавая аварийную ситуацию.

Подготовка и демонтаж:

1. Отсоедините клеммы аккумулятора, уделяя первоочередное внимание минусовой.
2. Обеспечьте доступ к модулю (обычно в подкапотном пространстве возле главного тормозного цилиндра).
3. Аккуратно отсоедините электрический разъем блока, нажав на фиксатор.
4. Пометьте тормозные трубки для правильной обратной сборки (важно для сохранения контуров ABS).
5. Ослабьте фитинги трубок гаечным ключом, подготовьте емкости для сбора вытекающей жидкости.
6. Открутите крепежные болты модуля к кронштейну или кузову.

Монтаж нового блока и прокачка:

1. Установите новый модуль на штатное место, затяните крепеж с моментом 8-12 Н·м.
2. Подключите тормозные трубки согласно меткам, затягивая фитинги с усилием 14-18 Н·м.
3. Подсоедините электрический разъем до щелчка фиксатора.
4. Заполните бачок тормозной жидкости рекомендованной маркой (например, DOT-4).
5. Прокачайте систему в строгой последовательности (обычно: задний правый, передний левый, задний левый, передний правый) с помощью:
• Диагностического сканера с функцией активации насоса ABS
• Классическим методом (с помощником) – только после электронной прокачки модуля

Адаптация и проверка:

Этап	Действие	Инструмент
Калибровка	Адаптация датчиков скорости, инициализация блока	Диагностический сканер (например, DST-2M, Автосканер)
Тестирование	Проверка на отсутствие кодов ошибок, тест-драйв с проверкой ABS/EBD на безопасном участке	Сканер, контрольная лампа ABS на приборной панели

После замены обязательно удалите воздух из всех магистралей, контролируйте уровень жидкости и проверьте герметичность соединений. Отсутствие адаптации приведет к постоянному горению лампы ABS и отключению функций электронного распределения тормозных усилий (EBD).

Прокачка тормозной системы после вмешательства в EBD

После любых работ, связанных с разгерметизацией тормозной системы Газели (замена суппортов, тормозных трубок, главного цилиндра, компонентов ABS/EBD), обязательна полная прокачка для удаления воздуха. Наличие системы EBD усложняет стандартную процедуру, так как воздух может задерживаться в гидроблоке модулятора ABS, где расположены клапаны и насос, ответственные за распределение усилий.

Игнорирование правил прокачки при активной EBD приведет к "мягкой" педали, неравномерному срабатыванию тормозов на осях, ошибкам системы и некорректному распределению тормозного усилия между передними и задними колесами, что критично для устойчивости грузовика.

Особенности процедуры прокачки с EBD

Обязательное требование: Для полноценной прокачки гидроблока EBD необходимо использование диагностического сканера, способного активировать насос и клапаны модулятора ABS. Ручная прокачка (только педалью) не удалит воздух из его внутренних каналов.

1. Подготовка:
   • Убедитесь в уровне тормозной жидкости в бачке (min 50% заполнения).
   • Подключите сканер к диагностическому разъему Газели.
2. Последовательность прокачки (с активацией EBD сканером):
   1. Запустите функцию "Прокачка ABS/EBD" в сканере.
   2. Строго соблюдайте последовательность колес, указанную сканером (обычно: правое заднее, левое заднее, правое переднее, левое переднее).
   3. На каждом колесе:
      • Наденьте прозрачный шланг на штуцер прокачки, опустив второй конец в емкость с чистой тормозной жидкостью.
      • Откройте штуцер на 1/2 - 3/4 оборота.
      • Активируйте насос модулятора EBD через сканер. Система начнет прокачивать контур автоматически.
      • Дождитесь выхода жидкости без пузырьков воздуха.
      • Закройте штуцер до остановки насоса по команде сканера.
   4. Повторите для всех колес по очереди.
3. Дополнительная ручная прокачка (при необходимости):
   • После цикла со сканером выполните классическую прокачку педалью в той же последовательности для удаления возможных остатков воздуха из магистралей.
   • Прокачивайте до появления плотной педали и чистой жидкости без пузырьков на каждом контуре.
4. Завершение:
   • Долейте тормозную жидкость в бачок до уровня "MAX".
   • Проверьте герметичность всех соединений.
   • Протестируйте работу тормозов на малой скорости, убедившись в отсутствии провалов педали и равномерном замедлении.

Важно: Без сканера, активирующего модулятор EBD, качественная прокачка системы невозможна. Воздух в гидроблоке вызовет неисправность EBD и ABS. Используйте только рекомендованную производителем тормозную жидкость (обычно DOT-4).

Сброс ошибок EBD после ремонта с помощью сканера

После устранения неисправностей в системе EBD (датчиков скорости вращения колес, проводки, блока ABS/ЭБУ) старые коды ошибок часто сохраняются в памяти контроллера. Эти записи блокируют нормальную работу системы, провоцируют постоянное горение контрольной лампы на приборной панели и могут искажать данные реальных показателей датчиков.

Принудительный сброс через диагностический сканер – обязательный финальный этап ремонта. Он выполняет три ключевые задачи: очищает память контроллера от неактуальных ошибок, переводит систему в режим повторного самообучения и позволяет моментально проверить результат ремонтных работ.

Алгоритм сброса ошибок EBD на Газели

1. Подключение оборудования: Включите зажигание (двигатель не запускайте). Соедините совместимый диагностический сканер (например, ELM327 с ПО OpenDiag, Scanmatic, AUTOSCAN) с OBD-II разъёмом Газели (расположен под рулевой колонкой).
2. Идентификация системы: В меню сканера выберите: ГАЗ → Газель Бизнес/Некст → Блок управления ABS → Чтение ошибок. Зафиксируйте текущие коды (например, C1016, C1020).
3. Очистка памяти: Перейдите в раздел «Сервисные функции» → «Стирание кодов неисправностей». Подтвердите операцию. Сканер отправит в ЭБУ команду на полную очистку журнала DTC (Diagnostic Trouble Codes).
4. Верификация: Повторно выполните чтение ошибок. При корректном сбросе сканер отобразит сообщение: «Ошибки отсутствуют» или «DTC не найдены». Контрольная лампа EBD на панели приборов должна погаснуть.
5. Адаптация: Совершите тестовый заезд (15-20 мин) со скоростью 40-60 км/ч, выполнив 5-7 плавных торможений. Это активирует процедуру самообучения системы.

Тип ошибки	Пример кода	Действие после сброса
Постоянная (Confirmed)	C1016: Обрыв датчика ABS перед. правого	Исчезает сразу при исправленном датчике
Спонтанная (Pending)	C1020: Низкий сигнал датчика зад. левого	Требует тест-драйва для подтверждения устранения

Если лампа EBD загорается повторно после сброса – ошибка осталась активной. Требуется проверить: качество ремонта, контакты разъёмов, сопротивление датчиков (850-1350 Ом), целостность зубцов импульсных колес и уровень тормозной жидкости. Используйте функцию «Данные в реальном времени» в сканере для сравнения показаний скорости всех колёс.

При работе с устаревшими сканерами (K-Line протокол) возможны сбои коммуникации. В случае неудачи: отсоедините минусовую клемму АКБ на 15 минут для аппаратного сброса, затем повторите процедуру через диагностический разъём. Для моделей Газель Бизнес после 2020 г. применяйте сканеры с поддержкой CAN-шины.

Проверка работоспособности EBD на дорожных испытаниях

Дорожные испытания системы EBD на автомобиле Газель проводятся для оценки корректности распределения тормозных усилий между осями и колёсами в динамических режимах. Основное внимание уделяется поведению автомобиля при экстренном торможении на неоднородных покрытиях (например, комбинация асфальта, льда или гравия под разными колёсами).

Ключевым признаком исправной работы EBD является сохранение курсовой устойчивости без увода в сторону, несмотря на различие коэффициентов сцепления. При этом водитель должен ощущать стабильность педали тормоза и отсутствие вибраций, характерных для срабатывания классической ABS на однородной поверхности.

Методика проведения испытаний

Последовательность действий для проверки:

1. Выберите безопасный прямой участок дороги с возможностью комбинирования покрытий (например: левая сторона – асфальт, правая – грунт/лёд).
2. Разгоните автомобиль до скорости 40-60 км/ч.
3. Резко и с максимальным усилием нажмите педаль тормоза, удерживая руль прямо.
4. Оцените реакцию авто:
   • Норма: Короткий звук срабатывания ABS, минимальный тормозной путь, отсутствие рыскания или разворота.
   • Неисправность EBD: Значительный увод в сторону покрытия с лучшим сцеплением, блокировка колёс на "слабом" покрытии.

Дополнительные проверки включают:

• Торможение в повороте на мокром асфальте – исправная EBD предотвращает снос задней оси.
• Резкое торможение с неполной загрузкой – система должна компенсировать смещение центра тяжести, избегая ранней блокировки задних колёс.

Параметр	Исправная EBD	Ошибка EBD
Траектория при торможении на μ-образной дороге	Прямолинейная	Резкий увод
Вибрация педали тормоза	Равномерная, кратковременная	Сильная, с рывками
Блокировка задних колёс	Исключена	Возможна при малой загрузке

Важно: Все тесты выполняются при включённой ABS и горящей лампе EBD на приборной панели только в момент самодиагностики при запуске двигателя. Постоянное горение индикатора требует предварительной компьютерной диагностики.

Важность состояния шин для корректной работы EBD

Электронная система распределения тормозных усилий (EBD) использует данные о скорости вращения каждого колеса для оптимизации тормозного баланса. Любые отклонения в состоянии шин (давление, износ, повреждения) напрямую искажают эти показания, так как влияют на фактический диаметр колеса и его сцепление с дорогой.

Неравномерное давление или износ протектора на разных осях Газели провоцируют разницу в скорости вращения колес при торможении. Система EBD ошибочно интерпретирует эту разницу как начало блокировки, необоснованно снижая усилие на "проскальзывающем" колесе. Это нарушает баланс торможения и увеличивает риск заноса.

Критические параметры шин для EBD

• Давление воздуха: отклонение от нормы ±0.2 атм изменяет радиус качения, влияя на скорость вращения колеса
• Глубина протектора: разница >1.5 мм между шинами одной оси нарушает синхронность вращения
• Равномерность износа: "пятнистый" износ или грыжи создают хаотичные изменения скорости вращения
• Тип и модель шин: использование разных покрышек на одной оси изменяет коэффициент сцепления

Проблема с шиной	Последствия для EBD	Риск для автомобиля
Разное давление на осях	Ложное определение проскальзывания	Увод в сторону при торможении
Сильный износ задних шин	Избыточное смещение усилий на перед	Потеря устойчивости задней оси
Комбинирование шин разного типа	Ошибка в расчетах коэффициента сцепления	Неравномерное торможение

Для сохранения работоспособности EBD необходимо ежемесячно проверять давление холодных шин (включая запаску), контролировать остаточную глубину протектора (минимум 1.6 мм для летних, 4 мм для зимних), а также проводить визуальный осмотр на предмет повреждений корда или неравномерного износа. Замена шин должна производиться комплектно на оси.

Влияние разницы давления в шинах на распределение усилий

Разница давления в шинах между осями или колесами одной оси напрямую искажает работу алгоритмов EBD. Система рассчитывает распределение тормозных усилий, исходя из предположения о равном сцеплении всех колес с дорогой. Разный радиус качения из-за неодинакового давления приводит к тому, что колеса с более спущенными шинами начинают блокироваться раньше остальных.

Это вызывает ошибочные сигналы датчиков ABS о проскальзывании конкретных колес. Модуль EBD, получая недостоверные данные, перераспределяет тормозное усилие в пользу колес с пониженным давлением, еще больше усугубляя дисбаланс. Результатом становится увеличение тормозного пути, увод автомобиля в сторону колес с более высоким давлением и повышенный износ шин.

Ключевые последствия дисбаланса давления для EBD:

• Ложное срабатывание ABS: Колеса с низким давлением (меньший радиус) блокируются первыми, заставляя систему ошибочно снижать усилие на них.
• Некорректное перераспределение: EBD перенаправляет излишнее усилие на колеса с нормальным давлением, увеличивая их нагрузку и риск блокировки.
• Ухудшение курсовой устойчивости: Автомобиль активно уводит в сторону колес с более высоким давлением во время торможения.
• Удлинение тормозного пути: Общая эффективность торможения снижается из-за неоптимального распределения усилий.
• Неравномерный износ резины: Повышенная нагрузка на одни шины и проскальзывание других ускоряют их износ.

Ситуация с давлением	Влияние на колесо	Реакция EBD	Риск для безопасности
Давление ниже нормы (одно/несколько колес)	Уменьшение радиуса качения, ранняя блокировка	Снижение тормозного усилия на этом колесе, перенос усилия на другие	Увод автомобиля, увеличение тормозного пути
Давление выше нормы (одно/несколько колес)	Увеличение радиуса качения, поздняя блокировка	Повышение тормозного усилия на этом колесе	Поздняя блокировка, перегрев шины, риск разрыва
Разное давление на оси (перед/зад)	Дисбаланс сцепления осей	Искажение расчетов EBD для осей	Потеря устойчивости ("рыскание"), снос/занос

Для корректной работы EBD критически важно поддерживать одинаковое давление во всех шинах, соответствующее рекомендациям производителя для конкретной нагрузки. Регулярная проверка давления (не реже раза в неделю и перед длительной поездкой) - обязательная процедура.

Регламент технического обслуживания EBD на Газели

Плановое ТО системы EBD интегрировано в общее обслуживание тормозной системы и ABS автомобиля Газель. Соблюдение регламента предотвращает сбои в распределении тормозных усилий и сохраняет курсовую устойчивость при экстренном торможении. Основные проверки привязаны к пробегу или сезонной диагностике перед началом зимней/летней эксплуатации.

Обслуживание EBD требует обязательного подключения специализированного диагностического сканера, способного считывать коды неисправностей и параметры работы ABS-модулятора. Механические компоненты проверяются визуально и инструментально во время регламентных работ с тормозами.

Ключевые операции и периодичность

1. Каждые 10 000–15 000 км (или ежегодно):
   • Диагностика сканером: считывание ошибок из памяти блока ABS/EBD, проверка корректности сигналов датчиков скорости колес.
   • Визуальный осмотр датчиков ABS: очистка от грязи/металлической стружки, проверка целостности корпусов и фиксации.
   • Контроль состояния проводки: поиск перетёртых изоляций, окислов в разъёмах датчиков и гидроблока.
2. Каждые 30 000 км (или 2 года):
   • Проверка сопротивления датчиков ABS: мультиметром (номинал 0.8–2.5 кОм для Газели Next/Business).
   • Анализ зазора между датчиком и задающим кольцом (допуск 0.3–1.2 мм).
   • Тест работоспособности гидроблока EBD: проверка давления в контурах, отсутствие подтёков тормозной жидкости.
3. При замене тормозных колодок/дисков:
   • Контроль равномерности износа колодок на осях (разница >20% указывает на сбой EBD).
   • Проверка биения тормозных дисков (макс. 0.05 мм).

Критические признаки для внепланового ТО: Постоянное горение лампы ABS/ESP, пульсация педали тормоза на сухом покрытии, увод автомобиля в сторону при торможении. Требует немедленной диагностики сканером и проверки кодов ошибок.

Типовая ошибка EBD (на примере Газель Next)	Возможная причина	Действия по ремонту
C1010–C1013 (обрыв датчика ABS колеса)	Окисление разъёма, повреждение провода, неисправность датчика	Чистка контактов, замена проводки/датчика
C1201 (некорректный сигнал датчика)	Загрязнение сенсора, деформация задающего кольца, большой зазор	Очистка, замена кольца, регулировка позиции датчика
U0415 (ошибка связи с блоком управления)	Проблемы питания гидроблока, обрыв CAN-шины	Проверка предохранителей F25/F26, диагностика проводки

Важно: После замены компонентов EBD (датчиков, гидроблока) обязательна калибровка системы через диагностическое ПО. Используйте только оригинальные датчики ABS – несовместимые аналоги вызывают рассинхронизацию сигналов.

Проверка системы EBD при сезонном ТО автомобиля

Система EBD (Electronic Brakeforce Distribution) является критически важным компонентом безопасности, регулирующим тормозное усилие между осями в зависимости от загрузки автомобиля. При сезонном техническом обслуживании Газели ее диагностика обязательна, особенно перед зимним периодом, когда сцепление шин с дорогой ухудшается, а нагрузка на шасси часто меняется.

Комплексная проверка включает анализ работы датчиков, целостности проводки, корректности сигналов блока ABS/EBD и функциональности исполнительных механизмов. Игнорирование этих процедур может привести к нарушению баланса тормозных сил, увеличению тормозного пути или заносу при экстренном торможении на скользком покрытии.

Основные этапы диагностики

• Сканирование ошибок: Подключение диагностического сканера к OBD-II порту для считывания кодов неисправностей из модуля ABS/EBD. Анализ параметров в реальном времени (скорости вращения колес, сигналов датчиков).
• Визуальный осмотр компонентов:
  • Проверка целостности жгутов проводки у каждого колеса (отсутствие перетираний, окисления контактов)
  • Контроль состояния датчиков ABS (чистота рабочей поверхности, зазоры 0.8-1.2 мм)
  • Осмотр разъемов на блоке гидромодуля и датчиках на предмет коррозии
• Тест-драйв с активацией EBD: Проверка в безопасных условиях (мокрое/скользкое покрытие). Резкое торможение при скорости 40-60 км/ч для оценки:
  • Отсутствия блокировки передних колес раньше задних
  • Равномерности замедления без увода в сторону
  • Работы педали тормоза (вибрация должна быть равномерной)
• Контроль тормозной жидкости: Замер уровня и влажности жидкости (гигрометром). Превышение 3-4% влажности требует замены из-за риска коррозии клапанов гидроблока.

Типичные неисправности и действия

Симптом / Ошибка	Возможная причина	Действия при ТО
Горит лампа ABS/EBD	Обрыв провода датчика, засорение индикаторного кольца	Прозвонка цепи, очистка магнитных колес от грязи/металлической стружки
Преждевременная блокировка задних колес	Некорректное распределение усилия, заклинивание клапана гидроблока	Программная калибровка блока, замена гидромодуля при механических повреждениях
Нерегулярная вибрация педали	Завоздушивание магистралей, износ ступичных подшипников	Прокачка системы, замер люфтов ступиц

Важно! После любых ремонтных работ (замена датчиков, ступиц) требуется обязательная калибровка системы через диагностическое оборудование. Использование неоригинальных датчиков ABS часто приводит к некорректной работе EBD из-за различий в магнитных параметрах.

Особенности функционирования EBD на разных моделях Газелей

На автомобилях ГАЗель классической платформы (до рестайлинга) система EBD реализована через базовый блок ABS без адаптивных алгоритмов. Распределение усилий здесь фиксированное и не учитывает динамическую загрузку ТС, что может приводить к преждевременной блокировке задних колёс при резком торможении с грузом.

В моделях ГАЗель Бизнес и NEXT применяется интегрированная система Bosch 9.0/9.1 с адаптивным EBD. Алгоритм анализирует не только скорость вращения колёс, но и степень просадки подвески (через датчики ускорения), автоматически корректируя баланс тормозных усилий для пустого/гружёного автомобиля. Для коммерческих модификаций с увеличенной ГВС предусмотрена калибровка под предельные нагрузки.

Сравнительная специфика реализации

Модель	Тип ABS/EBD	Ключевые особенности
ГАЗель (3302/2705 до 2013)	Bosch 5.3	Фиксированные коэффициенты распределения, отсутствие адаптации к загрузке
ГАЗель Бизнес	Bosch 9.0	Динамический расчёт усилий с учётом замедления кузова, улучшенная стабильность
ГАЗель NEXT	Bosch 9.1	Алгоритм коррекции для полной/частичной загрузки, совместимость с ESP
Соболь (Бизнес/NEXT)	Bosch 9.0	Оптимизация под меньшую массу, калибровка для пассажирских модификаций

На фургонах и грузовых версиях всех поколений критически важна правильная загрузка: смещение центра тяжести к задней оси требует от EBD увеличения доли тормозного усилия на передние колёса. В микроавтобусах (особенно NEXT) система активнее задействует задние тормозные механизмы для предотвращения "клевка".

Диагностика EBD на старых Газелях ограничивается сканированием кодов ABS через OBD-II, тогда как в NEXT возможен мониторинг параметров в реальном времени (распределение давления по осям, текущие поправочные коэффициенты). При ремонте обязательна калибровка датчиков после замены ступичных подшипников или регуляторов тормозных сил.

EBD в "Газель Бизнес": отличия и диагностика

В "Газель Бизнес" система EBD (Electronic Brakeforce Distribution) представляет собой усовершенствованный элемент стандартной ABS. Ее ключевое отличие от базовых моделей Газели заключается в адаптации под специфику коммерческого транспорта. Система активно учитывает переменную загрузку кузова, которая критична для фургонов и грузовиков.

Алгоритмы EBD в "Газель Бизнес" более сложные, они непрерывно анализируют данные от датчиков скорости вращения колес и датчика положения педали тормоза. Основная цель – динамически перераспределять тормозное усилие между осями и колесами, предотвращая преждевременную блокировку менее нагруженных колес (особенно задних при порожнем кузове) и сохраняя курсовую устойчивость независимо от веса груза.

Особенности диагностики EBD на "Газель Бизнес"

Диагностика EBD интегрирована в общую диагностику ABS и требует специализированного оборудования. Важно помнить, что EBD не имеет отдельных исполнительных механизмов – она использует гидромодуль и клапана ABS. Поэтому диагностика фокусируется на корректности работы датчиков и блока управления.

Основные этапы диагностики включают:

1. Сканирование ошибок через OBD-II разъем с помощью совместимого сканера (типа ДСТ-14М, Scanmatic, или ПО с поддержкой протокола ГАЗ). Коды неисправностей EBD обычно начинаются с "С" (Chassis) в классификации OBD-II.
2. Проверку датчиков скорости колес (ДСО):
   • Измерение сопротивления катушки датчика (норма: 0.8-2.2 кОм).
   • Проверка целостности проводки, разъемов и зазора между датчиком и задающим ротором (0.3-1.2 мм).
   • Анализ осциллограммы сигнала при прокрутке колеса.
3. Контроль датчика положения педали тормоза и его корреляции с давлением в системе (через параметры сканера).
4. Тестирование гидравлического блока ABS/EBD на предмет завоздушивания, утечек тормозной жидкости и корректности работы соленоидов с помощью функций активации сканера.

Типичные неисправности EBD на "Газель Бизнес":

Симптом	Возможная причина	Проверка
Горит лампа ABS/EBD	Обрыв/КЗ в цепи ДСО, низкое напряжение бортовой сети, неисправность блока управления	Считать ошибки, проверить питание блока ABS, осмотреть ДСО
Неравномерное торможение, увод при нагрузке	Загрязнение/повреждение задающих роторов ДСО, некорректные показания одного из ДСО	Проверить чистоту и целостность роторов, сравнить сигналы ДСО на сканере
Снижение эффективности торможения порожнего ТС	Неверная логика работы EBD (ошибка ПО блока), неисправность датчика педали тормоза	Анализ данных сканера в движении, калибровка датчика педали

Важно! После ремонта или замены компонентов (особенно блока управления ABS/EBD) часто требуется процедура адаптации и обучения системы с помощью диагностического оборудования. Игнорирование этого шага может привести к некорректной работе EBD.

Возможные риски при отключении или неисправности EBD

Отключение или неисправность системы EBD в автомобиле Газель приводит к полной потере функции электронного распределения тормозных усилий. Вместо неё начинает работать базовая АБС без адаптации к нагрузке и сцеплению каждого колеса, что резко снижает эффективность торможения в нестандартных условиях.

Функция EBD критична для Газелей из-за частых изменений загрузки кузова и эксплуатации на неровных дорогах. Её отсутствие провоцирует асимметричное срабатывание тормозов, что на высокой скорости или скользком покрытии может вызвать неконтролируемую потерю устойчивости.

Ключевые опасности:

• Занос или вращение при резком торможении из-за разной силы блокировки правых и левых колёс
• Увеличение тормозного пути на 15-40% при неравномерной загрузке фургона
• Преждевременная блокировка передних колёс на пустом кузове, ведущая к срыву в юз
• Перегрузка задних тормозов при полной загрузке с риском перегрева
• Снижение маневренности при объезде препятствий во время экстренного торможения

Ситуация	С EBD	Без EBD
Торможение с креном	Стабильная траектория	Рывок в сторону
Пустой кузов на льду	Контроль блокировки передней оси	Блокировка передних колёс
Резкая остановка с грузом	Сбалансированное замедление	Проскальзывание задних колёс

Типовые ошибки при самостоятельном ремонте EBD

Распространённой ошибкой является игнорирование предварительной диагностики сканером. Владельцы часто начинают замену компонентов (датчиков скорости, модуля ABS) без считывания кодов неисправностей и анализа параметров в реальном времени, что приводит к бесполезной трате средств на невиновные узлы.

Не менее критична недооценка состояния смежных систем. Попытки ремонта EBD без проверки тормозных механизмов (износ колодок, герметичность магистралей, уровень тормозной жидкости), датчиков частоты вращения колёс (загрязнение, повреждение проводки) или давления в шинах гарантированно дают временный эффект или усугубляют проблему.

Основные ошибки и их последствия

• Некорректная замена датчиков ABS
  Проблема: Установка неоригинальных датчиков или неправильный зазор между датчиком и задающим кольцом.
  Результат: Ложные сигналы, постоянное срабатывание системы EBD.
• Пренебрежение прокачкой тормозов
  Проблема: Воздух в гидроблоке ABS после вмешательства.
  Результат: "Мягкая" педаль тормоза, ошибки по давлению в контурах.
• Самостоятельная перепрошивка блока управления
  Проблема: Использование неподходящего ПО или обрыв питания во время процедуры.
  Результат: Полный отказ ABS/EBD, необходимость замены дорогостоящего модуля.

Ошибка	Риск	Рекомендация
Отключение АКБ при работающем двигателе	Повреждение ЭБУ, сбой адаптаций	Всегда глушить двигатель перед отсоединением клемм
Механическая очистка датчиков без демонтажа	Затирание чувствительного элемента, обрыв проводов	Снимать датчики для аккуратной очистки
Использование универсальных тормозных жидкостей	Несовместимость с гидроблоком, коррозия	Применять только жидкости, указанные в руководстве Газели

1. Неверная интерпретация сигналов лампы EBD
   Тусклое свечение или мигание часто связывают исключительно с блоком ABS, хотя причина может быть в перегоревшей лампочке приборной панели или обрыве цепи.
2. Грубое воздействие на разъёмы
   Повреждение фиксаторов коннекторов гидромодуля или датчиков ведёт к окислению контактов и нестабильной работе.

Необходимость калибровки системы EBD после ремонта подвески

После замены элементов подвески (пружин, амортизаторов, рычагов, сайлентблоков) или изменения клиренса автомобиля геометрические параметры ходовой части нарушаются. Это напрямую влияет на положение датчиков EBD относительно ступиц колес и углы установки оси вращения, что искажает исходные данные для расчета распределения тормозных усилий.

Система EBD опирается на сигналы датчиков угловых скоростей колес (АБС) и датчика замедления. Любое отклонение дорожного просвета или развал-схождения меняет частоту вращения колес при торможении относительно эталонных значений, заложенных в блок управления. Без перекалибровки электроника будет использовать некорректные опорные точки, что нарушит логику работы алгоритмов.

Ключевые аспекты калибровки

Процедура включает обязательные этапы:

1. Аппаратная подготовка: проверка давления в шинах, снятие нагрузки с автомобиля, подключение сканера.
2. Автоматизированная настройка: активация режима калибровки через диагностическое оборудование (например, АСКАН-10 или DST-14M) с последующим следованием инструкциям ПО.
3. Тест-драйв: выполнение условий для самообучения системы (прямолинейное движение на скорости 40-60 км/ч с несколькими плавными остановками).

Последствия игнорирования калибровки:

• Некорректное распределение тормозного усилия между осями
• Раннее срабатывание АБС на колесах с измененной нагрузкой
• Увеличение тормозного пути на неровном покрытии
• Активация ошибок в памяти блока EBD (коды C1095, C1100)

Тип ремонта подвески	Риск без калибровки EBD
Замена пружин/амортизаторов	Смещение центра тяжести → ошибки расчета нагрузки на ось
Регулировка развала-схождения	Изменение радиуса качения → ложное срабатывание АБС
Ремонт балки заднего моста	Асимметрия тормозных сил → увод автомобиля при торможении

Важно: После замены датчиков АБС или блока управления калибровка выполняется в обязательном порядке, независимо от работ с подвеской.

Проверка зазора между датчиком и задающим ротором

Неправильный зазор между датчиком ABS и задающим ротором нарушает формирование корректного сигнала о скорости вращения колеса, что приводит к сбоям в работе EBD и ABS. Контроль этого параметра обязателен при диагностике тормозной системы Газели.

Зазор должен соответствовать спецификации производителя (обычно 0,3–1,2 мм) и быть одинаковым по всей окружности ротора. Проверка выполняется при демонтированном колесе и визуально доступном датчике.

Порядок проверки зазора

1. Обесточьте бортовую сеть (снимите клемму АКБ)
2. Поднимите автомобиль домкратом, снимите колесо
3. Очистите посадочное место датчика и поверхность задающего ротора от грязи
4. Ослабьте крепёжный болт датчика (не выкручивайте полностью)
5. Установите калиброванные щупы между торцом датчика и зубьями ротора

Состояние зазора	Последствия для EBD
Менее 0,3 мм	Механический контакт, разрушение датчика
Более 1,2 мм	Слабый сигнал, ложные срабатывания ABS
Неравномерный по окружности	Плавающие ошибки, нестабильность торможения

При отклонении зазора от нормы ослабьте крепёжный болт и аккуратно переместите датчик. Проверяйте расстояние в 3–4 точках вращением ступицы. После регулировки затяните болт моментом 7–9 Н∙м. Деформированный или повреждённый задающий ротор подлежит замене.

Анализ данных работы EBD в реальном времени через сканер

Диагностика системы EBD на автомобилях ГАЗель выполняется через OBD-II сканер, подключаемый к диагностическому разъёму. Специализированное ПО считывает параметры в режиме реального времени, отображая взаимодействие ABS и EBD при различных сценариях торможения.

Ключевым условием является движение автомобиля со скоростью от 30 км/ч для активации системы. Анализ требует имитации неравномерной нагрузки: например, размещения груза в задней части кузова или на борт для проверки перераспределения тормозных усилий.

Критические параметры для мониторинга

Сканер отображает следующие показатели в динамике:

• Скорость вращения каждого колеса (отдельно для передней и задней оси)
• Давление в тормозных контурах
• Состояние клапанов ABS/EBD (открыт/закрыт/сброс)
• Активность модулятора EBD (длительность импульсов)

При резком торможении с нагрузкой на заднюю ось корректная работа EBD проявляется:

1. Кратковременным снижением скорости вращения задних колёс относительно передних
2. Автоматическим ограничением давления в заднем тормозном контуре
3. Плавным выравниванием скорости вращения всех колёс через 0.5-2 секунды

Интерпретация неисправностей:

Симптом	Возможная причина
Задние колёса блокируются раньше передних	Отказ клапана EBD, завоздушивание контура
Отсутствие разницы в давлении контуров	Неисправность датчиков нагрузки, сбой блока ABS
Прерывистые сигналы датчиков скорости	Окисление контактов, повреждение проводки

Для точной диагностики сравнивают показания сканера с эталонными значениями из технической документации ГАЗели. Особое внимание уделяют данным принудительного тестирования системы через диагностическое меню сканера.

Профилактика проблем EBD: защита проводки и разёмов

Целостность проводки и контактов критична для точной работы EBD. Основные риски – коррозия разъёмов из-за влаги, перетирание проводов о подвижные элементы шасси, вибрационные повреждения и окисление контактов. Регулярный осмотр трасс электропроводки ABS/EBD должен стать частью планового ТО.

Особое внимание уделите зонам возле колёсных датчиков, модуля гидравлики и ЭБУ. Используйте пластиковые хомуты для фиксации жгутов, избегая провисаний и натяга. При мойке двигателя или днища закрывайте разъёмы водонепроницаемыми чехлами.

Ключевые меры защиты:

• Обработка контактов: Наносите токопроводящую смазку (типа Liqui Moly Kontakt Spray) на штекеры колёсных датчиков и разъём блока ABS при каждой замене тормозной жидкости.
• Установка гофры: Замените повреждённую изоляцию термостойкой гофрой в зоне выпускного коллектора и на участках трения о кузов.
• Чистка датчиков: Удаляйте металлическую пыль с магнитов индуктивных датчиков раз в 10 000 км (используйте деревянный скребок).

Элемент	Периодичность контроля	Действие
Колёсные датчики	Каждое ТО (10-15 тыс.км)	Проверка зазора, чистка корпуса
Магистрали проводки	Сезонно (весна/осень)	Визуальный осмотр на трещины, перегибы
Основной разъём ЭБУ ABS	Раз в 2 года	Очистка контактов от окислов

При замене датчиков используйте только оригинальные компоненты – несовпадение сопротивления или длины провода вызовет ошибки EBD. Для диагностики обрыва цепи применяйте мультиметр: сопротивление исправного датчика – 0.8-1.5 кОм. Если обнаружены повреждения изоляции, не допускается изолента – только термоусадка с клеевым слоем.

Выбор оригинальных запасных частей для ремонта EBD

Использование оригинальных компонентов для системы EBD на Газели критически важно для сохранения точности распределения тормозных усилий и безопасности. Неоригинальные аналоги часто имеют отклонения в параметрах работы, что приводит к некорректному срабатыванию алгоритмов блокировки колёс, особенно при экстренном торможении или на скользком покрытии.

Контрафактные детали провоцируют частые ошибки в блоке управления ABS/EBD, увеличивают нагрузку на смежные узлы тормозной системы и сокращают ресурс гидравлического модуля. Длительное использование несертифицированных запчастей может вызвать полный отказ электронного распределения усилий, имитируя симптомы неисправности датчиков или проводки.

Ключевые компоненты и рекомендации по выбору

1. Датчики скорости вращения колёс
   • Оригинальные коды (пример): 3302-3538090 (передний), 3302-3538095 (задний)
   • Проверяйте соответствие магнитного сопротивления (800-1400 Ом) и целостность экранировки проводов
2. Гидравлический блок ABS/EBD
   • Требуется полная замена модуля при выходе из строя клапанов или насоса
   • Оригинал: GAZ 330273-3500010 с прошивкой, адаптированной под параметры Газели
3. Блок управления
   • Должен иметь заводскую маркировку производителя (BOSCH или Continental для Газель Next)
   • Обязательна совместимость версии ПО с конкретной моделью шасси

Правила проверки подлинности:

• Наличие голограммы GAZ Group на упаковке с защитным QR-кодом
• Чёткая лазерная гравировка номера детали (не наклейка!)
• Совпадение артикула в каталогах официальных дилеров ГАЗ

Где покупать	Риски
Сертифицированные центры ГАЗ	Гарантия совместимости, предоставление чека для гарантийного случая
Неофициальные магазины	Поддельная упаковка, перемаркировка б/у запчастей, отсутствие тестов на герметичность гидроблока

После замены компонентов обязательна адаптация системы через диагностический сканер с поддержкой протокола ГАЗ. Пренебрежение калибровкой датчиков даже при установке оригинала вызывает ошибки P0500 (некорректный сигнал скорости) и C1145 (неисправность контура EBD).

Стоимость восстановления системы EBD на Газели

Цена восстановления системы EBD на Газели зависит от характера неисправности и используемых компонентов. Основные затраты включают стоимость диагностики, замену отказавших элементов (датчики АБС, блок управления, гидромодуль, проводка) и работу специалистов. Использование оригинальных запчастей увеличивает расходы на 30-50% по сравнению с аналогами.

Диагностика – обязательный этап, без которого точное определение неисправности невозможно. Пренебрежение диагностикой часто ведет к замене исправных деталей и удорожанию ремонта. Стоимость работ варьируется в зависимости от сложности доступа к компонентам и необходимости снятия смежных узлов.

Ориентировочные расходы на ремонт

Компонент/Работа	Стоимость запчастей (руб.)	Стоимость работ (руб.)
Датчик ABS (1 шт.)	1 500 – 4 000	500 – 1 000
Проводка датчиков	2 000 – 5 000	1 500 – 3 000
Гидравлический модуль	22 000 – 40 000	3 000 – 5 000
Блок управления ABS	15 000 – 28 000	2 000 – 3 500
Диагностика системы	-	1 000 – 2 500

Факторы, влияющие на итоговую сумму:

• Масштаб проблемы: Замена одного датчика обойдётся в 2 000 – 5 000 рублей, ремонт гидроблока с блоком управления – до 45 000 рублей
• Происхождение запчастей: Оригинальные компоненты дороже аналогов (например, датчик Bosch vs. азиатские производители)
• Сложность работ: Замена задних датчиков требует демонтажа полуосей (+1 500 – 2 000 рублей)
• Дополнительные процедуры: Прокачка тормозной системы после вмешательства – 800 – 1 500 рублей

Важно: Экономия на дешёвых аналогах часто приводит к повторным поломкам. Рекомендуется использовать компоненты с проверенной репутацией и сохранять чеки для гарантийных случаев.

Список источников

При подготовке материалов по системе EBD для автомобилей ГАЗель использовались специализированные технические документы и отраслевые издания. Основное внимание уделялось официальным данным производителя и практическим руководствам по ремонту.

Следующие источники содержат детальную информацию о принципах работы, диагностике и устранении неисправностей электронной системы распределения тормозных усилий.

• Официальное руководство по ремонту ГАЗель Бизнес (издательство "ГАЗ")
• Электронные системы безопасности автомобилей (А. П. Пехальский, 2020 г.)
• Технический бюллетень №47 "Диагностика ABS/EBD в коммерческом транспорте" (НАМИ)
• Сервисная инструкция WABCO "Тормозные системы XBS"
• Методическое пособие "Диагностика электронных блоков ГАЗель NEXT" (Центр технического обучения ГАЗ)
• Отчеты об испытаниях EBD в зимних условиях (НИИ Автопрома, 2022)
• Каталог типовых неисправностей ABS Bosch 8.1 (сервисный мануал)

Видео: Начинаю работать!!! Газель просит о помощи!!!


• Kia - южнокорейский автопроизводитель. История и модель Sorento

• Отзывы владельцев - новый Nissan Navara на практике

• Цепи на колеса для бездорожья - типы, параметры, подбор
