ЭБУ ВАЗ-2114 - типы, работа и проверка
Статья обновлена: 18.08.2025
Электронный блок управления двигателем ВАЗ-2114, известный среди автовладельцев как "мозги", является критически важным компонентом автомобиля.
Этот микропроцессорный комплекс непрерывно анализирует данные от датчиков, управляет системами впрыска топлива и зажигания, обеспечивая оптимальную работу силового агрегата.
В статье подробно рассматриваются существующие модификации контроллеров, их архитектура и алгоритмы функционирования, а также практические методы выявления неисправностей ЭБУ.

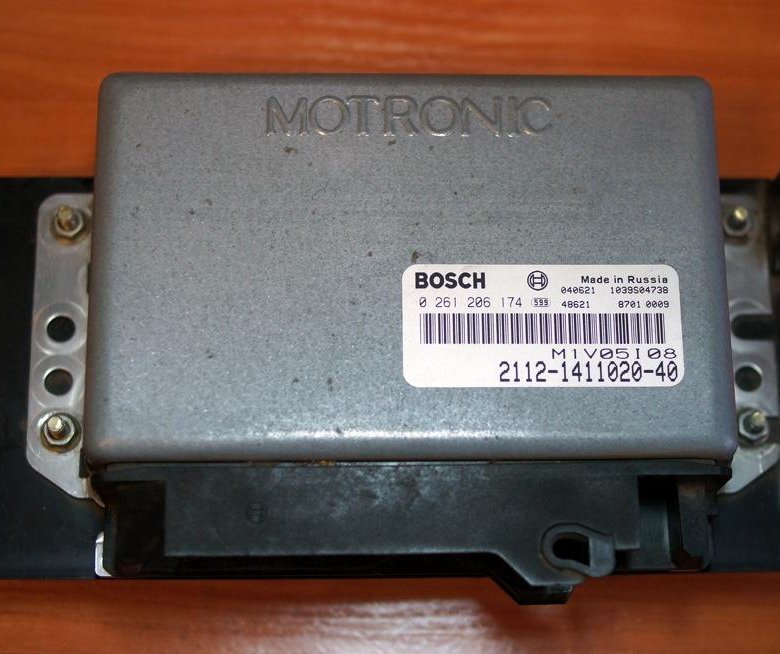

Основные производители блоков управления: Bosch, Январь, GM
На автомобилях ВАЗ-2114 применялись электронные блоки управления (ЭБУ) от трёх ключевых производителей: немецкой компании Bosch, отечественного разработчика "Январь" и американской корпорации General Motors. Каждый бренд предлагал уникальные аппаратно-программные решения, адаптированные под двигатели семейства "Самара-2".
Конструктивные различия между ЭБУ этих марок затрагивали схемотехнику, алгоритмы обработки сигналов датчиков и стратегии управления впрыском. Несмотря на взаимозаменяемость на физическом уровне (совпадение разъёмов), прошивки требовали корректной калибровки под конкретную модификацию двигателя. Проблемы совместимости особенно актуальны при установке б/у блоков или перепрошивке.
Сравнительные характеристики
| Производитель | Типовые модели | Особенности | Диагностика |
|---|---|---|---|
| Bosch | M1.5.4, MP7.0 | Использование широкополосного датчика кислорода, устойчивость к перепадам напряжения | Через K-line, совместимость с ПО типа DST-6 |
| Январь | 5.1, 7.2, 7.3 | Оптимизация под низкооктановый бензин, простота чип-тюнинга | Разъём OBD-II или адаптер АДЛ, ПО "CombiLoader" |
| GM | ISFI-2S, BOSCH M73 | Гибридные решения на базе лицензионных технологий, повышенная ремонтопригодность | Протоколы ALDL, требует спецадаптеров |
Для Bosch характерны продвинутые алгоритмы самодиагностики, чётко фиксирующие коды ошибок в формате OBD-II. Блоки Январь отличались доступностью кастомных прошивок, улучшающих динамику, но требовали точной настройки под датчик ДМРВ. GM поставлял ЭБУ преимущественно для экспортных версий, где критична адаптация к нестабильному топливу.
Типовые неисправности всех блоков:
- Окисление контактов в разъёмах
- Трещины на пайке силовых транзисторов
- Коррозия внутренних дорожек платы
- Сбои ПО из-за перепадов напряжения

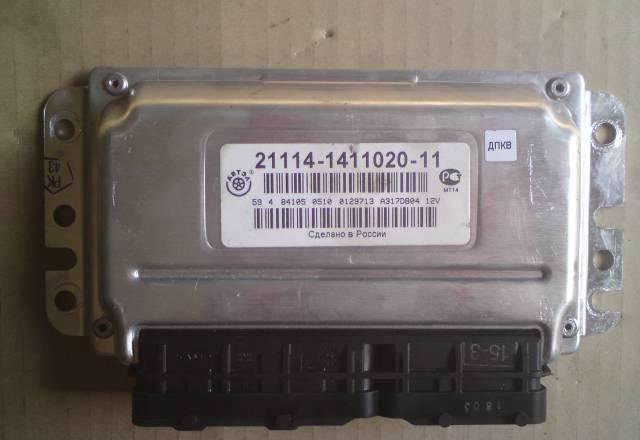

Модели ЭБУ Январь 7.2: аппаратные отличия
Электронный блок управления Январь 7.2 выпускался в различных аппаратных версиях, которые отличались компонентной базой и функциональными возможностями. Эти отличия влияют на совместимость с датчиками, систему зажигания и наличие дополнительных систем, таких как иммобилайзер.
Понимание аппаратных различий критично при диагностике и ремонте, так как неправильная идентификация версии ЭБУ может привести к некорректной замене блока или ошибкам в настройке. Основные модификации включают базовую версию Январь 7.2 и улучшенную 7.2+.
Ключевые различия модификаций
| Характеристика | Январь 7.2 (базовый) | Январь 7.2+ |
|---|---|---|
| Микроконтроллер | Intel 8061 (80C196) | Intel 8065 или ST10F273 |
| Поддержка датчика фазы | Отсутствует | Присутствует (аппаратная) |
| Иммобилайзер | Не поддерживается | Интегрирован (требует совместимой прошивки) |
| Схема управления зажиганием | Внешние силовые ключи | Интегрированные драйверы (частично) |
| Распиновка разъёма | 55-pin (GM) | 55-pin (GM), но с изменёнными цепями |
Версия 7.2+ с процессором ST10F273 содержит дополнительные схемы защиты и стабилизации, что повышает устойчивость к перепадам напряжения. Все модификации используют попарно-параллельное управление форсунками и двухканальную систему зажигания.
Системы Bosch M7.9.7: особенности прошивок
Прошивка контроллера Bosch M7.9.7 определяет алгоритмы управления впрыском, зажиганием и вспомогательными системами двигателя ВАЗ-2114. Она хранится во внутренней FLASH-памяти процессора и содержит калибровочные карты (топливоподача, углы опережения зажигания, регулятор ХХ), логику диагностики и адаптивные параметры. Версии ПО различаются для 8- и 16-клапанных моторов, а также учитывают экологические нормы (Евро-2/3).
Заводские прошивки (Ителма/Автел/Bosch) отличаются консервативными настройками, ориентированными на надежность и экологию. Тюнинговые варианты модифицируют калибровки для повышения мощности, коррекции "провалов" или адаптации под нештатное оборудование (газовое ГБО, воздушные фильтры). Критически важна совместимость версии ПО с аппаратной ревизией блока (HW-индекс на корпусе).
Ключевые аспекты работы с прошивками
Основные калибровки, требующие коррекции при чип-тюнинге:
- Топливная карта – соотношение "время впрыска/нагрузка/обороты"
- УОЗ (угол опережения зажигания) – 3D-карта для детонационной стойкости
- Регулятор холостого хода – PID-коэффициенты стабилизации оборотов
- Адаптации – самообучаемые поправки по топливу и воздуху (LTFT/STFT)
Диагностика проблем с прошивкой включает:
- Считывание ошибок через OBD-II (ошибки диапазона P0600-P0699 указывают на сбои ПО)
- Анализ логов работы двигателя (KWP-2000/ME7Scan)
- Проверку контрольных сумм ПО специализированным софтом (Combiloader, ChipTuningPro)
| Тип прошивки | Особенности | Риски |
| Заводская (штатная) | Стабильность, соответствие эклонормам | Неоптимальная динамика, "тупизна" педали газа |
| Тюнинговая (Stage 1) | +5-10% мощности, улучшенная отзывчивость | Риск детонации при низком качестве топлива |
| Под ГБО 4-го поколения | Коррекция впрыска для газа, защита клапанов | Некорректная работа при переключении топлива |
Перепрошивка требует программатора (K-Line/BDM) и ПО для записи. Обязательна адаптация после записи: сброс старых самообучения, калибровка ДПДЗ и РХХ, прогрев до рабочей температуры с последующей проверкой лямбда-коррекций. Нарушение процедуры ведет к плавающим оборотам или повышенному расходу.
Физическое расположение блока управления в салоне ВАЗ-2114
Электронный блок управления двигателем (ЭБУ) на ВАЗ-2114 размещен в салоне автомобиля для защиты от внешних воздействий – влаги, грязи, температурных перепадов и вибраций силового агрегата. Его монтажное положение обеспечивает относительную легкость доступа для диагностики и обслуживания, хотя и требует частичной разборки интерьера.
Конкретное место установки ЭБУ находится под центральной консолью салона, в районе ног переднего пассажира. Блок закреплен в продольном направлении (длинной стороной вдоль оси автомобиля) на металлическом кронштейне. Для его визуального обнаружения или физического доступа необходимо выполнить следующие действия:
- Сдвинуть вперед пассажирское сиденье для обеспечения рабочего пространства.
- Демонтировать пластиковую декоративную накладку (торпедо) правого тоннеля пола, скрывающую блок. Крепление обычно осуществляется на клипсах или саморезах.
- Отключить минусовую клемму аккумулятора перед любыми манипуляциями с разъемами ЭБУ во избежание скачков напряжения.
После снятия защиты блок предстанет взгляду в виде прямоугольного металлического корпуса с одним или несколькими многоштырьковыми разъемами (обычно 55-контактный и 81-контактный в зависимости от поколения системы). Корпус надежно фиксируется к кронштейну при помощи гайки или болтов, а сам кронштейн приварен к кузову. Ключевые ориентиры при поиске:
- Вертикальная плоскость: Блок расположен чуть выше уровня коврового покрытия пола.
- Горизонтальная позиция: Под панелью радиоприемника/климат-контроля, смещен к правому краю тоннеля.
- Соседние элементы: Рядом часто проходят жгуты проводки, может находиться блок предохранителей или реле.
Взаимодействие ЭБУ с датчиком массового расхода воздуха
Датчик массового расхода воздуха (ДМРВ) непрерывно измеряет объем всасываемого двигателем воздуха, преобразуя его в электрический сигнал. ЭБУ использует эти данные как ключевой параметр для точного расчета длительности впрыска топлива, обеспечивая оптимальное соотношение топливовоздушной смеси.
Принцип взаимодействия основан на аналоговом сигнале: ДМРВ изменяет напряжение на выходе в зависимости от интенсивности воздушного потока. ЭБУ считывает это напряжение (в диапазоне 0.8–1.2 В для ВАЗ-2114), оцифровывает его через АЦП и сопоставляет с калибровочными таблицами, хранящимися в памяти блока управления.
Диагностика и особенности работы
Типичные методы проверки корректности взаимодействия:
- Замер напряжения сигнала мультиметром на контактах разъема ДМРВ при включенном зажигании (норма: 0.99–1.02 В для нового датчика).
- Анализ параметров через диагностический разъем: просмотр показаний "Расход воздуха" и "Напряжение ДМРВ" в реальном времени с помощью OBD-сканера.
- Тест на реакцию ЭБУ при отключении датчика: переход блока управления на аварийные таблицы (повышенный расход топлива и фиксация ошибки Р0102).
Распространенные сбои в работе связки ЭБУ-ДМРВ:
| Симптом | Причина | Действие ЭБУ |
|---|---|---|
| Заниженные показания расхода | Загрязнение чувствительного элемента | Обеднение смеси, потеря мощности |
| Завышенные показания | Короткое замыкание в цепи | Переобогащение смеси, повышенный расход |
| Нестабильный сигнал | Окисление контактов | Плавающие обороты, рывки при разгоне |
При критичных отклонениях сигнала ЭБУ активирует аварийный режим, игнорируя данные ДМРВ и используя фиксированные параметры дроссельной заслонки и датчика температуры воздуха. В памяти блока регистрируются ошибки серии Р01хх, требующие аппаратной проверки датчика и цепей питания.
Анализ данных от датчика положения дроссельной заслонки
Датчик положения дроссельной заслонки (ДПДЗ) на ВАЗ-2114 передает в ЭБУ данные об угле открытия дросселя, влияя на расчет топливоподачи и угла опережения зажигания. Анализ его показателей начинается с замера напряжения при закрытой заслонке: норма составляет 0,45-0,55 В. Отклонения указывают на износ резистивного слоя или неисправность механического привода.
При диагностике контролируют плавность изменения сигнала во время открытия заслонки. Скачки напряжения или "мертвые зоны" свидетельствуют о повреждении дорожек потенциометра. Важно сопоставлять данные ДПДЗ с показаниями датчика массового расхода воздуха (ДМРВ) – рассогласование более 10-15% указывает на неполадки одного из сенсоров.
Ключевые параметры диагностики
| Параметр | Нормальное значение |
| Напряжение холостого хода | 0.45-0.55 В |
| Напряжение при полном открытии | ≥4.5 В |
| Скорость изменения сигнала | Без резких скачков |
Типичные неисправности:
- Завышенное напряжение ХХ – плавающие обороты, рывки при разгоне
- Обрыв сигнальной цепи – аварийный режим (1500 об/мин), ошибки Р0122/Р0123
- Задиры на дорожках – провалы при плавном нажатии педали газа
Для проверки используют мотортестер: график напряжения должен линейно расти от 0.5В до 4.8-5В без провалов. При замене ДПДЗ обязательна калибровка "нулевого" положения через сброс адаптаций ЭБУ сканером.
Управление форсунками через ЭБУ: алгоритмы впрыска
Электронный блок управления (ЭБУ) регулирует подачу топлива через форсунки, используя сигналы от датчиков (ДПДЗ, ДМРВ, лямбда-зонда, ДПКВ и др.). Основная задача – обеспечение стехиометрического состава топливовоздушной смеси для разных режимов работы двигателя. Длительность импульса впрыска (время открытия форсунки) рассчитывается на основе данных о нагрузке, оборотах коленвала, температуре и давлении воздуха.
ЭБУ применяет коррекции топливоподачи в реальном времени: кратковременная адаптация корректирует смесь по сигналам лямбда-зонда, долговременная – запоминает отклонения для компенсации износа компонентов. При отказе критических датчиков активируется аварийный режим с фиксированными параметрами впрыска.
Ключевые алгоритмы управления
Синхронизация с фазами ГРМ:
- Попарно-параллельный впрыск: форсунки срабатывают парами (1/4 и 2/3 цилиндры) одновременно, независимо от такта.
- Фазированный впрыск: каждая форсунка активируется перед тактом впуска "своего" цилиндра для повышения точности.
Режимы работы:
- Пуск двигателя: обогащенная смесь (увеличенная длительность импульса) при низкой температуре.
- Прогрев: постепенное обеднение смеси по мере роста температуры ОЖ.
- Холостой ход: стабилизация оборотов через РХХ и точный расчет впрыска.
- Нагрузка: обогащение при резком ускорении (транзитный режим).
- Торможение двигателем: полное отключение подачи топлива.
| Параметр | Влияние на впрыск | Датчик |
|---|---|---|
| Нагрузка | Определяет базовую длительность импульса | ДМРВ/ДАД |
| Обороты | Задает частоту срабатываний | ДПКВ |
| Температура ОЖ | Коррекция при прогреве | ДТОЖ |
| Содержание кислорода | Коррекция смеси в замкнутом контуре | Лямбда-зонд |
Диагностика неисправностей: Ошибки впрыска (P0171, P0172, P0201-P0204) фиксируются в памяти ЭБУ. Проверяют сопротивление форсунок (11-15 Ом), питание цепи, герметичность уплотнений. Анализ осциллограмм управления выявляет обрывы или КЗ в обмотках.
Регулировка угла опережения зажигания процессором
На инжекторных ВАЗ-2114 с электронным блоком управления (ЭБУ) угол опережения зажигания (УОЗ) регулируется процессором автоматически на основе данных от датчиковой системы. ЭБУ непрерывно анализирует показания датчиков коленвала, распредвала, детонации, температуры ОЖ и расхода воздуха, динамически корректируя момент искрообразования для оптимального сгорания топливной смеси при текущих нагрузках и оборотах двигателя.
Ручное вмешательство в регулировку УОЗ требуется крайне редко – обычно при замене ЭБУ, ремонте ГРМ, установке нештатных деталей (например, спортивного распредвала) или программном тюнинге. Основной метод корректировки – изменение калибровочных карт в прошивке ЭБУ с помощью специализированного ПО (Openbox, ChipTuning Pro) через диагностический разъем OBD-II. Механические манипуляции с датчиком положения коленвала (ДПКВ) или трамблером (отсутствующим на инжекторе) исключены.
Признаки некорректного УОЗ
- Детонация ("стук пальцев") при разгоне
- Снижение мощности и приемистости двигателя
- Неустойчивый холостой ход с плавающими оборотами
- Повышенный расход топлива
- Хлопки во впускной/выпускной тракт
| Этап регулировки | Инструменты/Оборудование | Ключевые параметры |
|---|---|---|
| Диагностика ошибок | Сканер OBD-II (например, ELM327) | Коды P0325, P0335, P0340 |
| Проверка меток ГРМ | Смотровая яма, фонарь | Совпадение рисок на шкивах |
| Корректировка ПО | Чип-тюнер, ноутбук с софтом | Карты "Ignition Advance" |
| Контроль результата | Стенд, мотор-тестер | Датчик детонации, график УОЗ |
Важно! Перед внесением изменений в прошивку ЭБУ выполните базовые проверки: убедитесь в правильности установки ремня ГРМ (совпадение меток), исправности ДПКВ (зазор 0.5-1.5 мм), отсутствии подсоса воздуха и корректной работе датчика детонации. Ошибки в регулировке УОЗ могут привести к прогарам поршней и повреждению клапанов.
Типовые симптомы неисправностей ЭБУ ВАЗ-2114
Электронный блок управления (ЭБУ) двигателем автомобиля ВАЗ-2114 контролирует работу всех систем силового агрегата. При его неисправностях возникают специфические сбои, напрямую влияющие на поведение машины. Нарушения могут проявляться как периодическими "глюками", так и полным отказом двигателя.
Диагностировать неисправность ЭБУ сложно, так как симптомы часто схожи с поломками датчиков, топливной системы или зажигания. Однако ряд признаков прямо указывает на проблемы именно с "мозгами". Критически важно провести компьютерную диагностику для точного определения кодов ошибок.
Основные признаки неисправного ЭБУ
Наиболее характерные симптомы включают:
- Отказ запуска двигателя при исправной работе стартера, наличии топлива и искры. Могут отсутствовать сигналы управления форсунками или катушкой зажигания.
- Самопроизвольная остановка двигателя на холостом ходу или во время движения без видимых причин, после чего запуск становится невозможен.
- Постоянное горение лампы "Check Engine" с невозможностью прочитать коды ошибок через диагностический разъем или с хаотичным появлением несуществующих ошибок.
Дополнительные косвенные признаки:
- Неустойчивая работа двигателя: плавающие холостые обороты, рывки, провалы при нажатии на газ.
- Снижение мощности и динамики: двигатель не развивает полную мощность, наблюдается повышенный расход топлива.
- Отказ исполнительных механизмов: перестают работать бензонасос, вентилятор охлаждения, клапан адсорбера при исправных реле и проводке.
- Физические повреждения: следы перегрева, подгорания контактов, вздутие конденсаторов или потеки электролита на плате блока.
| Симптом | Возможная причина в ЭБУ |
| Двигатель глохнет при нагреве | Трещины в пайке, неисправность микропроцессора |
| Потеря связи с диагностическим оборудованием | Проблемы с чипом K-line, обрыв цепи |
| Самопроизвольный сброс настроек (адаптаций) | Неисправность EEPROM памяти, низкое напряжение |
Важно: Перед заменой ЭБУ необходимо исключить неисправности питания (обрыв массы, окисление клемм АКБ, неисправность генератора) и повреждение проводки. Частой причиной выхода блока из строя являются "прикуривание" с ошибками или короткие замыкания в цепях датчиков.
Чтение ошибок через диагностический разъем OBD-II
Диагностический разъем OBD-II (On-Board Diagnostics) в ВАЗ-2114 расположен под рулевой колонкой слева, за пластиковой накладкой. Для подключения используется универсальный сканер с поддержкой протокола EOBD (европейская версия OBD-II). После физического соединения сканера с бортовой сетью автомобиля включается зажигание без запуска двигателя.
Сканер автоматически считывает коды ошибок, сохраненные в энергонезависимой памяти ЭБУ. Эти коды формируются при обнаружении системой отклонений параметров датчиков или исполнительных механизмов от нормы. Для корректной диагностики важно убедиться в напряжении АКБ (не менее 12В) и отсутствии помех в электросети.
Процедура расшифровки и анализа ошибок
Отображаемые коды имеют стандартную структуру:
- Буквенный префикс (P – двигатель, C – шасси, U – шина связи)
- 4-значное число (например, P0301 – пропуски зажигания в 1 цилиндре)
Основные этапы интерпретации:
- Определение типа ошибки:
- Постоянные (сохраняются после отключения АКБ) – указывают на текущую неисправность
- Случайные (исчезают при сбросе) – часто вызваны временными сбоями
- Анализ стоп-кадров: просмотр параметров работы двигателя в момент регистрации ошибки (обороты, температура, напряжение)
- Проверка актуальности: запуск мотора после сброса ошибок и повторное сканирование
| Типичные ошибки ВАЗ-2114 | Возможные причины |
| P0172 | Богатая топливная смесь (датчик кислорода, РХХ) |
| P0300 | Множественные пропуски зажигания (свечи, катушка) |
| P0420 | Низкая эффективность катализатора (лямбда-зонд) |
Важно: коды указывают на проблемную область, но не идентифицируют точную причину. После чтения ошибок обязательна проверка связанных датчиков и цепей мультиметром. Сброс ошибок через сканер выполняется только после устранения неисправностей.
Интерпретация кодов неисправностей P0xxx для ВАЗ-2114
Коды ошибок формата P0xxx относятся к стандартизированным диагностическим кодам OBD-II (P0 – общие для всех производителей) и указывают на неисправности в системах управления двигателем. Для ВАЗ-2114 с контроллером Bosch M7.9.7 или Январь 7.2 эти коды требуют расшифровки, так как могут затрагивать различные датчики, цепи управления и исполнительные механизмы.
Анализ кодов начинается с подключения диагностического сканера к разъёму OBD-II (расположен под панелью приборов у рулевой колонки). После считывания кода необходимо свериться с таблицей соответствий, учитывая особенности работы системы впрыска ВАЗ-2114. Важно помнить: один код часто указывает на несколько возможных причин, включая обрыв проводки, окисление контактов, выход из строя датчика или сбой ЭБУ.
Распространённые коды P0xxx и их значение
| Код | Описание | Возможные причины для ВАЗ-2114 |
| P0030 | Неисправность цепи управления подогревателем ДК1 | Обрыв/КЗ в цепи, реле, ЭБУ |
| P0102 | Низкий уровень сигнала ДМРВ | Загрязнение ДМРВ, подсос воздуха, обрыв цепи |
| P0113 | Высокий уровень сигнала ДТВВ | Обрыв цепи датчика, окисление контактов |
| P0122 | Низкий уровень сигнала ДПДЗ | Окисление контактов, неисправность датчика |
| P0130 | Неисправность цепи ДК1 | Повреждение проводки, неисправность лямбда-зонда |
| P0171 | Слишком бедная смесь | Подсос воздуха, слабое давление топлива, ДМРВ |
| P0300 | Множественные пропуски зажигания | Свечи, ВВ-провода, катушка, топливная система |
| P0340 | Неисправность цепи ДПРВ | Обрыв цепи, смещение датчика, повреждение диска |
Алгоритм диагностики после получения кода:
- Сбросить ошибку через сканер и проверить её повторное появление после пробной поездки
- Провести визуальный осмотр разъёмов и проводки связанного датчика/узла
- Измерить сопротивление и напряжение в цепи согласно схеме ЭСУД
- Проверить опорные параметры датчика в реальном времени (живые данные сканера)
- Выполнить тестирование исполнительных механизмов через диагностическую утилиту
Важно: Коды P0xxx не всегда указывают на поломку самого датчика. Частыми виновниками являются:
- Окисленные контакты в колодках жгута проводов
- Перетёртая или перебитая проводка вблизи подвижных элементов
- Некорректное напряжение бортовой сети (проблемы с АКБ или генератором)
- Механические повреждения элементов (например, обрыв ремня ГРМ при P0340)
Проверка питания и "массы" ЭБУ мультиметром
Для диагностики цепи питания ЭБУ переключите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном 0-20V. Включите зажигание без запуска двигателя. Подключите черный щуп к минусовой клемме АКБ или надежной "массе" кузова, красным щупом последовательно проверьте контакты разъема ЭБУ:
На разъеме МРI-6.1 (ВАЗ-2114):
- Контакт 18 (главное реле): должно быть 12V при включенном зажигании
- Контакт 27 (постоянное питание): 12V в любом положении ключа
- Контакт 37 (масса датчиков): 0V при отключенном зажигании
Проверка цепей массы
Переведите мультиметр в режим прозвонки (Ω). Проверьте сопротивление между контактами "массы" ЭБУ и минусом АКБ:
- Контакт 1 (основная масса двигателя)
- Контакт 2 (масса жгута)
- Контакт 3 (дополнительная масса)
Показания должны быть близки к нулю (0.1-0.5 Ом). При значениях выше 2 Ом ищите окисление контактов или обрыв проводов.
Диагностика падений напряжения
Включите зажигание. Замерьте напряжение между контактом 27 ЭБУ и плюсом АКБ. Разница более 0.5V указывает на:
- Окисление предохранителя F3 (15А)
- Проблемы в реле электробензонасоса
- Коррозию на клеммах АКБ
| Контакты ЭБУ | Нормальное напряжение | Ошибка |
|---|---|---|
| 18 (при зажигании) | 11.5-12.5V | Неисправность главного реле |
| 27 (постоянно) | 12.3-12.7V | Обрыв цепи, коррозия |
| 1-2-3 (масса) | 0.1-0.5 Ом | Плохой контакт с кузовом |
Важно: Все замеры выполняйте непосредственно на контактах разъема ЭБУ при подключенной колодке. Используйте игольчатые адаптеры мультиметра, чтобы не повредить изоляцию проводов.
Диагностика CAN-шины при отсутствии связи с блоком
Отсутствие связи с электронным блоком управления (ЭБУ) через диагностический разъем часто вызвано неисправностью CAN-шины. Эта цифровая магистраль связывает все узлы автомобиля (двигатель, АБС, панель приборов), и ее повреждение блокирует обмен данными. Проблема проявляется как отсутствие реакции сканера, "мертвая" приборная панель или невозможность запуска двигателя при сохранении стартерного прокручивания.
Диагностика начинается с проверки физического уровня шины: целостности проводки, корректности напряжения на линиях CAN-High и CAN-Low, а также сопротивления терминаторов. Ключевые точки контроля – диагностический разъем OBD-II (пины 6-CAN-H и 14-CAN-L), разъемы ЭБУ и промежуточные соединения проводки. Требуется мультиметр и схема подключения блоков.
Алгоритм поиска неисправности
- Визуальный осмотр проводки
- Проверить целостность оранжево-черного (CAN-H) и оранжево-коричневого (CAN-L) проводов
- Исключить переломы, перетирания, коррозию в разъемах ЭБУ и OBD-II
- Замер напряжения на шине (зажигание включено)
- CAN-H относительно массы: 2.5–3.5 В
- CAN-L относительно массы: 1.5–2.5 В
- Разность CAN-H и CAN-L: ≈2 В
Отклонения указывают на:
- 0 В на обеих линиях – обрыв питания/массы
- Напряжение >4 В – КЗ на +12В
- Равенство напряжений – КЗ между CAN-H и CAN-L
- Проверка сопротивления
- Отключить АКБ, замерить сопротивление между CAN-H и CAN-L
- Норма: 55–65 Ом (параллельное соединение двух терминаторов по 120 Ом)
- 120 Ом – обрыв одного терминатора (часто в комбинации приборов)
- Бесконечность – обрыв шины или двух терминаторов
- 0–10 Ом – КЗ в проводке или блоке
- Локализация неисправного узла
- Отсоединить все блоки от шины (ЭБУ, приборная панель, АБС)
- Подключать модули поочередно, контролируя сопротивление
- При падении сопротивления ниже 55 Ом – диагностировать последний подключенный блок
После ремонта проводов или замены неисправного модуля выполните сброс ошибок через сканер. При восстановлении связи убедитесь в отсутствии DTC Uxxxx (ошибки коммуникации) и корректной работе всех систем. Для профилактики обработайте разъемы контактной смазкой.
Порядок замены блока управления двигателем
Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и повреждения электронных компонентов. Подготовьте новый совместимый ЭБУ, крестовую и торцевую отвертки, а также ветошь для очистки посадочного места.
Блок управления расположен за центральной консолью под панелью приборов. Для доступа снимите пластиковую декоративную накладку тоннеля пола между передними сиденьями, открутив крепежные винты. Аккуратно подденьте клипсы крепления обивки возле ног водителя, освобождая пространство вокруг ЭБУ.
Пошаговая процедура демонтажа и установки
- Отсоедините верхний и нижний разъемы блока, нажав на фиксаторы и плавно потянув их на себя.
- Выкрутите два крепежных болта, удерживающих корпус ЭБУ на кронштейне.
- Извлеките старый блок, очистите посадочную площадку от пыли и загрязнений.
- Установите новый ЭБУ, совместив монтажные отверстия с кронштейном.
- Зафиксируйте блок болтами, соблюдая момент затяжки 5-7 Н·м.
- Подсоедините разъемы до характерного щелчка фиксаторов.
После установки подключите аккумулятор и выполните адаптацию ЭБУ через диагностический разъем OBD-II с помощью сканера. Проверьте отсутствие ошибок в памяти блока и работоспособность двигателя на всех режимах. При замене на блок другого типа (Январь 7.2, Bosch M7.9.7 и т.д.) может потребоваться перепрошивка ПО.
Адаптация нового ЭБУ после установки
Адаптация блока управления необходима для синхронизации его параметров с конкретным двигателем и датчиками автомобиля. Без этой процедуры ЭБУ не сможет корректно управлять впрыском топлива, зажиганием и другими системами, что приведёт к нестабильной работе мотора, повышенному расходу топлива и ошибкам в памяти.
Процесс включает обучение регулятора холостого хода (РХХ), калибровку дроссельной заслонки, запись начальных значений долгосрочной топливной коррекции и адаптацию параметров системы впрыска. Для успешного выполнения требуется исправность всех датчиков, нормальное напряжение АКБ (не ниже 12В) и температура двигателя 80-95°C.
Этапы адаптации
Выполняются в строгой последовательности с использованием диагностического оборудования (например, OpenDiag, K-Line адаптер):
- Инициализация дроссельного узла
- Сброс старых параметров заслонки
- Фиксация положения "полного закрытия"
- Обучение РХХ
- Калибровка шагового двигателя на прогретом моторе
- Установка базовых оборотов холостого хода (750-800 об/мин)
- Коррекция топливоподачи
- Анализ сигналов кислородного датчика в режиме холостого хода
- Расчёт поправок для краткосрочной и долгосрочной коррекции
Важно! При сбоях адаптации:
| Ошибка | Возможная причина |
| P0505 | Неисправность РХХ или дросселя |
| P0120 | Проблемы с датчиком положения дросселя |
| P0030 | Обрыв цепи лямбда-зонда |
После адаптации обязательна проверка в тестовых режимах: плавный разгон до 3000 об/мин, движение с переменной нагрузкой. Контролируйте отсутствие ошибок сканером и стабильность холостого хода. Требуется 50-100 км пробега для окончательной корректировки параметров.
Список источников
При подготовке материалов использовалась специализированная литература и техническая документация по электронным системам управления отечественных автомобилей.
Ключевые источники включают официальные руководства, справочные пособия и экспертные публикации по диагностике компонентов.
Литература и технические материалы
- Официальное руководство по ремонту ВАЗ-2114 (АвтоВАЗ, различные издания)
- Волгин С.Н. "Электронные системы управления двигателем ВАЗ". М.: Транспорт, 2010
- Техническая документация производителей ЭБУ (Bosch M7.9.7, Январь 7.2, VS 5.1)
- Симонов Е.А. "Диагностика электронных блоков управления". СПб: АвтоМеханик, 2018
- Протоколы диагностики OBD-II и спецификации EOBD
- Сервисные бюллетени АвтоВАЗ по обновлениям ЭСУД
- Системы самодиагностики контроллеров: коды ошибок и расшифровка
