Люфт рулевой рейки и другие неисправности - устранение и регулировка

Статья обновлена: 18.08.2025

Рулевая рейка – ключевой узел системы управления автомобилем, преобразующий вращение руля в поворот передних колес. От ее исправности напрямую зависят точность маневрирования и безопасность движения.

Появление люфта, стуков, утечек жидкости или тяжелого хода руля сигнализирует о неполадках рейки. Игнорирование этих симптомов ведет к ускоренному износу деталей и риску потери контроля над авто.

В статье рассмотрены основные неисправности рулевой рейки, методы их диагностики, а также способы регулировки зазоров и устранения дефектов для восстановления четкой работы рулевого управления.

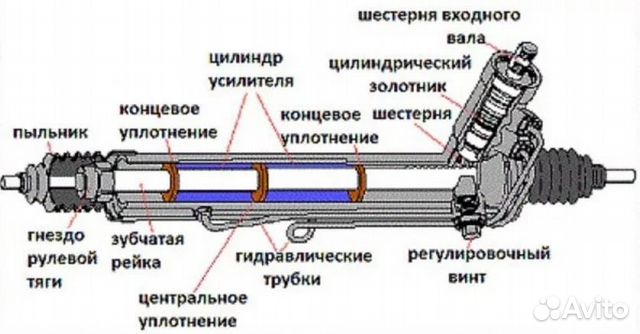

Основные компоненты рулевой рейки и их функции

Рулевая рейка представляет собой прецизионный механизм, преобразующий вращательное движение рулевого вала в линейное перемещение тяг. Её исправность критична для точности управления и безопасности движения.

Конструкция включает несколько ключевых элементов, каждый из которых выполняет специфическую функцию. Понимание их взаимодействия помогает диагностировать неисправности и выполнять регулировки.

Составные части механизма

Компонент	Функция
Зубчатая рейка	Линейный элемент с зубцами, передающий движение на рулевые тяги. Преобразует вращение шестерни в поперечное перемещение.
Шестерня (пиньон)	Коническая шестерня на конце рулевого вала. Входит в зацепление с зубьями рейки, передавая крутящий момент от руля.
Корпус	Жёсткая оболочка, удерживающая компоненты в сборе. Служит креплением к подрамнику и защитой от загрязнений.
Опорная втулка	Подвижная направляющая, фиксирующая рейку в корпусе. Обеспечивает плавный ход без перекосов.
Регулировочный механизм	Компенсационный узел (пружина + винт) для устранения зазора между рейкой и шестернёй. Позволяет корректировать люфт.
Сальники и пыльники	Уплотнительные элементы, предотвращающие попадание грязи и утечку гидравлической жидкости (в рейках с ГУР).

В гидравлических рейках дополнительно присутствуют распределительный клапан (дозирует давление жидкости) и силовой цилиндр (создаёт усилие на рейке). В электрических (ЭУР) – сервопривод и датчик крутящего момента.

Признаки неисправности рулевой рейки: первые симптомы

Появление люфта в рулевом колесе – один из ключевых сигналов. Руль проворачивается на несколько градусов без изменения направления движения, создавая ощущение "пустого хода". Этот люфт часто сопровождается глухими стуками в передней подвеске, особенно при проезде неровностей или на поворотах.

Усилие при повороте руля становится неравномерным: в некоторых положениях он движется тяжело, затем резко "проваливается". Может наблюдаться подтекание гидравлической жидкости из пыльников рейки или потеки на узле крепления к кузову, что указывает на износ сальников или трещины в корпусе.

Характерные проявления:

• Стук или скрежет в районе педального узла при повороте колес на месте или на малой скорости.
• Вибрация руля, передающаяся на руки при движении по ровной дороге, усиливающаяся с ростом скорости.
• Увод автомобиля в сторону без воздействия на руль, требующий постоянного подруливания для сохранения курса.
• Скрип или писк при повороте руля (характерно для электрических реек при износе шестерен или подшипников).

На гидравлических системах признаком служит затрудненное вращение руля на неподвижном авто или рывки при работе усилителя. В электрических рейках о проблемах сигнализируют ошибки ЭБУ (загорается значок руля на панели приборов) и полное исчезновение усилия.

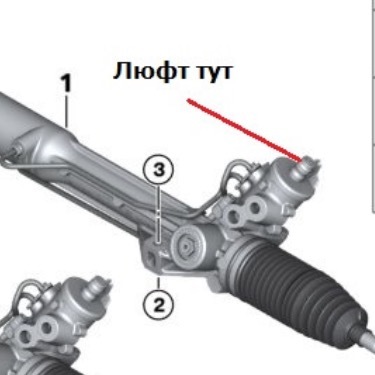

Люфт рулевого колеса: как определить визуально

Попросите помощника сесть за руль и плотно зафиксировать рулевое колесо в нейтральном положении (прямолинейного движения). Визуально отметьте текущее положение колес относительно неподвижной точки на кузове (например, стойки лобового стекла или контрольной метки на рулевой колонке).

Подайте команду помощнику плавно покачивать руль влево-вправо с минимальным усилием, не вызывая поворота передних колес. Наблюдайте за амплитудой свободного хода руля до момента начала сопротивления повороту колес.

Критерии оценки люфта

• Норма: Свободный ход не превышает 5-7° (примерно 10-15 мм на ободе стандартного руля).
• Критично: Заметное смещение руля более 20 мм без реакции колес.
• Опасный люфт: Руль проворачивается на 30° и более без изменения направления движения.

Дополнительные визуальные признаки:

• Вибрация руля при движении по неровностям
• Стуки в районе педального узла при резком повороте
• Неравномерный износ резины на передних колесах

Зона люфта	Визуальный индикатор
Шарниры рулевых тяг	Видимое качение пальцев при покачивании руля
Кардан рулевой колонки	Смещение валов в крестовинах при изменении положения руля
Втулки рейки	Смещение корпуса рейки относительно креплений

Важно: Проверку выполняйте на стоящем автомобиле с работающим двигателем (для активации ГУР/ЭУР). Люфт свыше 20 мм требует срочной диагностики рейки и рулевых тяг!

Стук в передней подвеске при движении по неровностям

Стук в передней подвеске при проезде неровностей – распространённый симптом, указывающий на износ или неисправность компонентов ходовой части. Игнорирование этой проблемы ведет к ускоренному разрушению смежных узлов, ухудшению управляемости и повышению аварийной опасности.

Точная диагностика источника стука критична, так как звук может генерироваться различными элементами подвески. Для локализации неисправности необходим визуальный осмотр, проверка люфтов и целостности деталей, часто с применением монтировки или специализированного стенда.

Основные причины стука и методы устранения

Ниже перечислены ключевые компоненты, чей износ чаще всего провоцирует характерный стук:

• Шарниры шаровых опор: Люфт в соединении создаёт металлический стук. Устранение: замена шаровой опоры в сборе, обязательная последующая регулировка развала-схождения.
• Сайлентблоки рычагов: Разрушение резиновых втулок вызывает глухой стук или пощёлкивание. Устранение: запрессовка новых сайлентблоков или замена всего рычага подвески.
• Стойки стабилизатора: Износ шарового наконечника или резиновых втулок стабилизатора проявляется звонким стуком на мелких кочках. Устранение: замена стоек стабилизатора.
• Амортизаторы/стойки: Стук сверху при отработке неровностей часто вызван износом опорного подшипника или разрушением верхней опоры стойки. Устранение: замена опорного подшипника, опоры стойки или амортизатора в сборе.
• Подшипники ступиц: Густой гул, переходящий в стук при критическом износе. Устранение: замена ступичного подшипника.
• Рулевые тяги и наконечники: Люфт в рулевом наконечнике передаёт стук на руль. Устранение: замена наконечника или тяги, регулировка схождения.
• Ослабление крепежа: Болты крепления элементов подвески (рычагов, стабилизатора, амортизаторов) могут ослабнуть. Устранение: проверка и протяжка всех критичных соединений с моментом, указанным производителем.

Деталь	Тип стука	Способ проверки
Шаровая опора	Чёткий металлический удар	Люфт при раскачке колеса монтировкой (вертикально)
Сайлентблок рычага	Глухой удар или скрип	Люфт при раскачке рычага монтировкой, видимые трещины резины
Стойка стабилизатора	Звонкий удар на мелких неровностях	Люфт за стойку при покачивании стабилизатора, износ втулок
Опорный подшипник стойки	Стук/хруст при повороте руля на месте	Поворот руля при вывешенном колесе, ощущение заедания

Для точной диагностики и безопасного ремонта рекомендуется обращение в специализированный сервис. Самостоятельные работы требуют знаний устройства подвески, применения динамометрического ключа и, зачастую, специнструмента для замены сайлентблоков или прессовки подшипников.

Течь гидравлической жидкости из рулевой рейки

Утечка гидравлической жидкости в рулевой рейке – критическая неисправность, приводящая к падению уровня масла в бачке, ухудшению работы ГУР, повышенному износу насоса и риску полного отказа рулевого управления. Основные зоны протечек: сальники штоков, уплотнения вала распределителя, корпусные соединения или трещины на корпусе.

Игнорирование течи вызывает попадание воздуха в систему (проявляется гулом при повороте руля), рывки при вращении, завоздушивание насоса и ускоренную коррозию внутренних компонентов рейки. Требует немедленной диагностики для локализации источника.

Диагностика и устранение течи

Этапы определения проблемы:

1. Визуальный осмотр рейки на подъёмнике: следы масла на пыльниках штоков, корпусе или местах соединений.
2. Очистка подозрительных зон и контроль после пробного запуска двигателя.
3. Проверка состояния защитных пыльников штоков: вздутие указывает на прорыв масла через внутренний сальник.

Способы ремонта:

• Замена сальников штоков: частичная разборка рейки с демонтажем тяг и установкой новых уплотнений. Требует специнструмента.
• Ремонт уплотнений распределителя: замена колец и втулок на валу. Необходима разборка золотникового узла.
• Герметизация корпусных соединений: замена прокладок или применение герметика (только для стыков без нагрузки).
• Замена рейки в сборе: при трещинах корпуса или износе рабочих поверхностей валов.

Признак	Вероятная причина	Сложность ремонта
Масло на пыльнике штока	Износ сальника штока	Средняя
Масло у вала распределителя	Износ уплотнений золотника	Высокая
Масло на стыках корпуса	Дефект прокладки/герметика	Низкая
Капли по всей рейке	Трещина корпуса	Требуется замена

Важно: После ремонта обязательна прокачка системы ГУР для удаления воздуха (полный ход руля от упора до упора при работающем двигателе). Используйте только жидкость, указанную производителем. Негерметичная рейка – угроза безопасности: при сильной течи эксплуатация авто запрещена.

Тугое вращение руля или рывки при повороте

Тугое вращение рулевого колеса, сопровождающееся рывками или ощущением "заедания" при повороте, является серьезным симптомом неисправности рулевой рейки или связанных с ней систем. Это не только усложняет управление автомобилем, но и напрямую влияет на безопасность, требуя немедленной диагностики и устранения.

Данная проблема может быть вызвана целым рядом факторов, затрагивающих как механические компоненты самой рейки, так и элементы гидравлического или электроусилителя руля. Игнорирование этих симптомов приводит к ускоренному износу деталей и повышает риск полного выхода рулевого управления из строя.

Основные причины и методы устранения

1. Проблемы с гидроусилителем руля (ГУР):

• Низкий уровень или некачественная жидкость ГУР: Проверить уровень на холодном двигателе, долить рекомендованную производителем жидкость. При загрязнении или наличии пены – полная замена с промывкой системы.
• Неисправность насоса ГУР: Износ лопастей, подшипников, разрушение уплотнений. Проявляется воем насоса, особенно на больших оборотах. Требуется замена насоса.
• Забитый фильтр или магистрали ГУР: Ограничивает поток жидкости. Необходима промывка системы или замена забитых трубок/шлангов.
• Воздух в системе ГУР: Вызывает "провалы" усилия и рывки. Требуется удаление воздуха по методике производителя (прокачка системы).
• Неисправность клапана управления давлением в рейке: Может заклинить. Часто требует замены рулевой рейки в сборе или ремонта с заменой клапана.

2. Проблемы с электроусилителем руля (ЭУР):

• Неисправность датчика крутящего момента (датчика торсиона): Передает неверные данные о приложенном усилии на руле. Требует диагностики сканером и замены.
• Проблемы с датчиком угла поворота руля: Сбивает "понимание" блоком управления текущего положения руля. Диагностика и замена.
• Неисправность электродвигателя ЭУР: Износ щеток, подшипников, обмоток. Часто сопровождается ошибками и переходом системы в аварийный режим. Требует замены мотора или рейки в сборе.
• Сбои в работе блока управления ЭУР (ЭБУ): Программные ошибки или аппаратный отказ. Необходима диагностика, перепрошивка или замена блока.
• Плохой контакт или обрыв в цепи питания/управления ЭУР: Проверить целостность проводки, разъемы, массу, предохранители.

3. Механические проблемы рулевой рейки:

• Деформация или повреждение зубчатой рейки/шестерни: Приводит к заклиниванию. Требуется замена рейки.
• Износ или разрушение опорной втулки (напрессованной в корпус): Рейка перекашивается, возникает трение. Необходим ремонт рейки с заменой втулки.
• Сильный износ подшипника ведущей шестерни: Вызывает люфт и неравномерное вращение. Замена подшипника (часто в рамках ремонта рейки).
• Коррозия вала рейки: Особенно в зоне сальников. Приводит к подклиниванию и ускоренному износу уплотнений. Требуется очистка или шлифовка вала, замена сальников, в запущенных случаях – замена рейки.
• Неправильная регулировка зацепления рейки и шестерни: Слишком тугая регулировка для устранения люфта. Требуется профессиональная перерегулировка.

4. Другие возможные причины:

• Повреждение или заклинивание карданного вала рулевой колонки.
• Деформация рулевых тяг или наконечников.
• Неправильный развал-схождение (редко является основной причиной тугого руля, но может усугублять).
• Проблемы с подвеской (например, заклинивший верхний опорный подшипник стойки).

Симптом	Наиболее вероятная причина
Тугой руль + воющий насос	Проблемы с ГУР (насос, уровень жидкости, воздух)
Рывки/ступенчатость при плавном повороте	Износ/повреждение зубьев рейки/шестерни, проблемы с датчиком крутящего момента (ЭУР)
Тугость появляется только в определенном положении руля	Деформация вала рейки, локальный износ зубьев, коррозия вала
Тугой руль + загорается лампа ЭУР	Неисправность компонентов ЭУР (датчики, мотор, ЭБУ, проводка)
Тугость сопровождается стуками	Износ опорной втулки, подшипника шестерни, сильный люфт в зацеплении

Важно: Диагностика причины тугого вращения или рывков руля требует профессионального подхода. Механические неисправности внутри рейки часто требуют ее снятия, разборки и ремонта на специализированном стенде, либо замены на новую или восстановленную. Попытки самостоятельного ремонта без опыта и оборудования могут привести к полной потере управления. При появлении подобных симптомов немедленно обратитесь в специализированный сервис для точной диагностики и ремонта.

Вибрация руля на определенных скоростях

Вибрация рулевого колеса, возникающая в конкретном диапазоне скоростей (чаще 60-100 км/ч), является тревожным сигналом. Она не только вызывает дискомфорт, но и напрямую указывает на проблемы в рулевом механизме или смежных системах, которые требуют немедленной диагностики.

Игнорирование вибрации опасно: она усиливает износ компонентов подвески, ухудшает управляемость и может привести к внезапному отказу рулевого управления. Часто вибрация ощущается сильнее при разгоне или торможении, что помогает точнее локализовать неисправность.

Основные причины и методы устранения

Связь с рулевой рейкой: Вибрация может быть следствием:

• Износа опорных втулок рейки - приводит к микродвижениям механизма. Решение: замена втулок.
• Люфта в зубчатой передаче - нарушает жесткую связь. Решение: регулировка прижимной втулки (если конструкция позволяет) или замена рейки.
• Деформации рулевых тяг или наконечников - создает дисбаланс. Решение: замена поврежденных элементов.

Сопутствующие системы (требуют проверки):

1. Колеса и шины: разбалансировка, деформация дисков, "грыжи" на покрышках.
2. Тормозная система: деформированные тормозные диски (вибрация при торможении).
3. Подвеска: износ ШРУСов, сайлентблоков рычагов, подшипников ступиц.

Действие при вибрации	Описание
Проверка балансировки колес	Первоочередная процедура, устраняет дисбаланс массы.
Диагностика подвески и рулевого управления	Выявление люфтов, износа тяг, наконечников, состояния рейки.
Контроль тормозных дисков	Замер биения на стенде, проточка или замена.

Важно! Регулировка рулевой рейки (подтяжка) выполняется строго по регламенту производителя. Слишком сильная затяжка прижимной гайки ускорит износ и приведет к закусыванию руля. Если вибрация осталась после балансировки и проверки подвески – необходима углубленная диагностика рейки у специалиста.

Проверка уровня жидкости ГУР и состояние бачка

Откройте капот и найдите полупрозрачный бачок ГУР (обычно с жёлтой крышкой и символом руля). Убедитесь, что автомобиль стоит на ровной поверхности, а колёса расположены прямо. Для холодной проверки двигатель должен быть заглушен >2 часов, для горячей – прогреть систему 5-10 минут на холостых оборотах после поездки.

Протрите крышку и горловину бачка чистой ветошью перед вскрытием, чтобы грязь не поплала в систему. Снимите крышку (часто с щупом или уровнем на внутренней стороне). Проверьте уровень по меткам MIN/MAX: при холодной проверке жидкость должна быть чуть выше MIN, при горячей – ближе к MAX. Не допускайте превышения уровня.

Критерии оценки жидкости и бачка

Визуальный осмотр жидкости:

• Норма: прозрачная красная или жёлтая жидкость без взвеси
• Тревожные признаки:
  • Тёмно-коричневый/чёрный цвет – старение или перегрев
  • Молочный оттенок – попадание воды (риск коррозии)
  • Металлическая стружка в жидкости – износ насоса или рейки

Состояние бачка и крышки:

Элемент	Проверка
Уплотнитель крышки	Трещины или деформация – заменить крышку
Шланги подключения	Подтёки, вздутия, трещины – требуется замена
Стенки бачка	Масляные потёки – поиск утечек в соединениях

Важно: При обнаружении металлической стружки или эмульсии немедленно обратитесь в сервис. Доливайте только жидкость, рекомендованную производителем. Смешивание разных типов приводит к вспениванию и потере свойств.

Осмотр пыльников рулевой рейки на целостность

Пыльники защищают внутренние механизмы рейки от грязи, песка и влаги. Нарушение их герметичности приводит к вымыванию смазки, коррозии и ускоренному износу зубчатой передачи. Регулярная проверка целостности гофры – обязательная часть техобслуживания рулевого управления.

Осмотр проводят при каждом ТО, после поездок по бездорожью или при появлении симптомов неисправности: стуков при повороте руля, утечек жидкости ГУР/ЭУР, неравномерного износа резины. Автомобиль должен быть приподнят на подъемнике или установлен над смотровой ямой для доступа к рейке.

Процедура проверки пыльников

1. Очистите поверхность пыльников щеткой или ветошью от грязи.
2. Проверьте фиксацию хомутов:
   • Убедитесь в отсутствии смещения пыльника на тягах
   • Проконтролируйте затяжку металлических/пластиковых хомутов
3. Осмотрите гофру на дефекты:
   • Трещины (особенно в зонах изгиба)
   • Разрывы и расслоения резины
   • Потертости от контакта с деталями подвески
   • Следы масла на поверхности (указывает на утечку)
4. Проверьте внутреннюю полость:
   • Сожмите пыльник рукой – не должно быть влаги или смазки внутри
   • Поверните руль до упора в обе стороны, наблюдая за поведением гофры

Критические признаки для замены: масляные пятна на поверхности, видимые разрывы, "выпотевание" смазки через микротрещины, хруст при сжатии. Поврежденные пыльники ремонту не подлежат – требуется замена парой с одновременной смазкой механизма.

Диагностика люфта руля методом покачивания колес

Для выявления люфта в рулевой рейке выполните проверку покачиванием колес в двух плоскостях. Установите автомобиль на ровную площадку, зафиксируйте стояночный тормоз и подложите противооткатные упоры под колеса. Попросите помощника плотно удерживать руль в положении прямолинейного движения.

Расположитесь со стороны переднего колеса и возьмитесь руками за шину в положении "3 и 9 часов". Резко покачайте колесо к себе-от себя, прикладывая значительное усилие. Затем повторите действие, расположив руки в точках "12 и 6 часов". Фиксируйте любые стуки, смещения или нехарактерные движения.

Интерпретация результатов

Люфт при покачивании "3-9 часов": указывает на износ рулевой рейки или наконечников тяг. Износ внутренних шарниров рейки сопровождается глухими стуками, исходящими из области моторного щита.

Люфт при покачивании "12-6 часов": свидетельствует о неисправностях подвески:

• Износ шаровых опор
• Выработка в ступичном подшипнике
• Деформация рычагов подвески

Положение рук	Источник проблемы	Характерный признак
3 и 9 часов	Рулевая рейка, наконечники тяг	Стук в районе педального узла
12 и 6 часов	Шаровые опоры, подшипник ступицы	Скрип, металлический лязг

Для точной локализации дефекта во время покачивания приложите руку к соединениям рулевых тяг и элементам подвески. Четко ощущаемая вибрация или биение в конкретном узле подтверждает его неисправность. При обнаружении люфта свыше 5 мм в любом направлении требуется углубленная диагностика и ремонт.

Контроль работоспособности насоса гидроусилителя

Проверку начинают с визуального осмотра насоса и патрубков на следы подтекания жидкости. Убедитесь в отсутствии трещин на корпусе, деформации шкива и надежности крепления приводного ремня. Работоспособность насоса напрямую влияет на усилие на руле и плавность управления.

Неисправный насос вызывает стуки, повышенный шум при повороте руля, утечки жидкости или полную потеру усиления. Длительная эксплуатация с нерабочим насосом ускоряет износ рулевой рейки и повышает риск аварии.

Этапы диагностики

1. Проверка уровня и состояния жидкости ГУР
   • Запустите двигатель, поверните руль до упора в обе стороны 2-3 раза
   • Проверьте уровень по меткам на бачке (на холодном/горячем двигателе согласно manual)
   • Оцените состояние жидкости: пена, темный цвет или металлическая взвесь указывают на проблемы
2. Тест на посторонние шумы
   • При открытом капоте поворачивайте руль от упора до упора на работающем двигателе
   • Прислушайтесь: вой или гул указывает на износ подшипников или кавитацию
   • Скрежет свидетельствует о разрушении крыльчатки
3. Контроль давления в системе (требует манометра)

   Параметр	Норма	Отклонение
   Давление на холостых	0.8-1.2 МПа	Снижение: износ насоса, засор фильтра
   Давление при заблокированных колесах	6.5-8.0 МПа	Превышение: неисправность клапана

4. Проверка герметичности
   • Осмотрите соединения шлангов, сальник вала насоса, корпус рейки
   • Протрите элементы сухой тканью и запустите двигатель на 5 минут
   • Наличие капель или мокрых пятен указывает на утечку

Важно: При выявлении отклонений замените жидкость ГУР и фильтр. Если проблемы сохраняются – насос подлежит ремонту или замене. Регулировка производительности не предусмотрена конструкцией.

Проверка крепежных болтов рейки к подрамнику

Ослабление крепежных болтов рулевой рейки – частая причина возникновения посторонних стуков и люфта в рулевом управлении. Регулярная диагностика этого узла критически важна для безопасности и точности управления автомобилем.

Процедуру проверки выполняют на подъемнике или смотровой яме, обеспечив свободный доступ к подрамнику и местам крепления рейки. Предварительно очистите зону крепления от грязи для визуального контроля.

Порядок действий при проверке

1. Визуальный осмотр: Ищите следы коррозии, деформации кронштейнов или подрамника, трещины в металле.
2. Контроль затяжки:
   • Используйте динамометрический ключ с указанным производителем моментом затяжки.
   • Последовательно проверьте каждый болт крепления (обычно 2-4 шт.).
3. Проверка состояния:
   • Убедитесь в отсутствии срезанных шлицов на головках болтов.
   • Проверьте целостность резьбы и отсутствие деформации шайб.

Важно: Не пытайтесь дотянуть болты "на глаз" – превышение момента затяжки может привести к повреждению резьбы или корпуса рейки. Если болты не держат момент, замените их на новые оригинальные детали.

Определение износа зубчатой пары рейки и шестерни

Износ зубьев рейки и шестерни проявляется характерными признаками: стуком при движении по неровностям, ощутимым люфтом руля на прямых участках (особенно при резком покачивании рулевым колесом), нелинейным изменением усилия при повороте. Точная диагностика требует визуального осмотра и измерения зазоров, так как некоторые симптомы совпадают с неисправностями рулевых тяг или наконечников.

Для проверки потребуется снятие защитных чехлов (пыльников) рейки. Очистите зубчатую пару от старой смазки и загрязнений. Основные методы оценки износа:

Способы выявления износа

• Визуальный осмотр зубьев: Ищите сколы, трещины, вмятины, глубокие царапины, "заусенцы" на кромках. Сильный износ проявляется истончением или изменением формы зубьев (заострение, асимметрия).
• Контроль бокового зазора:
  1. Фиксируйте рейку (например, через посадочные отверстия тяг).
  2. Покачивайте шестерню (через вал рулевой колонки) в направлении, перпендикулярном ходу рейки.
  3. Измерьте величину свободного хода индикатором часового типа (допуск обычно 0.1-0.3 мм, уточняйте в мануале авто).
• Проверка осевого люфта вала шестерни: Подвигайте вал вдоль его оси. Люфт указывает на износ упорных подшипников или втулок, что косвенно влияет на зацепление.

Результаты диагностики определяют дальнейшие действия:

Степень износа	Рекомендуемое действие
Незначительный износ, зазор в норме	Регулировка (если предусмотрена конструкцией)
Локальные повреждения (задиры, сколы 1-2 зубьев)	Шлифовка/полировка (редко, по решению специалиста)
Выработка по всей длине, зазор превышен, повреждения >30% зубьев	Замена рейки в сборе или зубчатой пары

Важно: Регулировочный винт (при наличии) компенсирует только осевой люфт вала шестерни. Он не устраняет износ самих зубьев или увеличенный боковой зазор в зацеплении. Попытка "перетянуть" регулировку при износе зубьев приведет к закусыванию руля и ускоренному разрушению пары.

Диагностика состояния опорных втулок и подшипников

Проверка опорных втулок начинается с визуального осмотра на наличие трещин, расслоений или деформации резины. Используйте фонарь для доступа к труднодоступным местам крепления рейки к подрамнику. Обратите внимание на следы масляных подтёков или полное разрушение резинового слоя – такие элементы требуют немедленной замены.

Люфт втулок выявляется принудительным покачиванием рулевого вала в продольном направлении. Зафиксируйте рейку монтировкой и создайте колебания: стук или ощутимый ход указывают на износ. Для подшипников качения проверьте вращение рулевого вала – заедание, шуршание или вертикальный люфт свидетельствуют о неисправности.

Методы диагностики

• Тест на сопротивление: Отсоедините тяги и перемещайте вал вручную. Тугое движение или заклинивание указывают на деформацию втулок/подшипников.
• Контроль зазора: Используйте индикаторную стойку для замера вертикального биения вала у опор. Превышение 0,5 мм требует регулировки или замены.
• Акустический анализ: Прислушайтесь к гулу или скрежету при повороте руля на месте (на прогретой системе).

Признак неисправности	Вероятная причина
Стук при езде по неровностям	Разрушение опорной втулки
Вибрация руля на скорости	Деформация подшипника или втулки
Жёсткие рывки при повороте	Заклинивание опорного подшипника

Важно: При замене втулок используйте оригинальные комплектующие – несоответствие плотности резины ускоряет износ. Для подшипников применяйте термостойкую смазку при установке. После ремонта обязательна проверка углов установки колёс.

Проверка зазоров в шарнирах рулевых тяг

Для выявления люфта в шаровых шарнирах рулевых тяг требуется помощник. Один человек должен резко вращать рулевое колесо влево-вправо с небольшой амплитудой (примерно 30 градусов в каждую сторону) на заведенном двигателе или при снятом предохранителе АБС/ЭУР (если применимо). Второй в это время контролирует состояние шарниров, плотно обхватив рукой место соединения тяги с поворотным кулаком или наконечником. Любое ощутимое биение, щелчки или перемещение пальцев при неподвижном корпусе шарнира указывают на критический износ.

Дополнительно проверяется осевой зазор: тягу приподнимают монтировкой или ломиком, создавая усилие вверх-вниз. Отсутствие видимого вертикального хода шарового пальца в корпусе – норма, наличие люфта требует замены узла. Аналогично тестируют внутренние шарниры (из стороны в сторону), упираясь инструментом между рейкой и тягой при вывешенных передних колесах.

Ключевые признаки неисправности и порядок замены

Основные симптомы изношенных шарниров:

• Стук в передней подвеске при проезде неровностей
• Вибрация руля на скорости, "рыскание" автомобиля
• Увеличенный свободный ход рулевого колеса
• Неравномерный износ протектора шин

Этапы замены рулевой тяги/наконечника:

1. Вывесить колесо, снять его
2. Открутить гайку крепления шарового пальца к поворотному кулаку, используя съемник для рассоединения
3. Отсоединить тягу от рейки, запомнив количество оборотов при выкручивании (для сохранения схождения)
4. Установить новую деталь, затянуть соединения с моментом, указанным производителем
5. Обязательно выполнить регулировку углов установки колес

Параметр	Норма	Неисправность
Осевой зазор шарового пальца	0 мм (отсутствие движения)	Любое ощутимое перемещение
Поворотный момент (усилие проворота пальца)	0.5-3.5 Н·м (для новых)	Слишком легкий ход или заедание
Состояство пыльника	Цельный, без трещин	Разрывы, следы смазки наружу

Важно: Регулировке подлежит только рулевая рейка (через винт упора или моментного механизма), шарниры тяг заменяются в сборе при малейшем зазоре. Попытки подтянуть их приводят к ускоренному разрушению и аварии.

Регулировка люфта регулировочным винтом рейки

Регулировочный винт расположен в торцевой крышке рулевой рейки и воздействует на прижимную втулку или сухарь. Его подтяжка уменьшает зазор между шестерней рулевого вала и зубчатой рейкой, устраняя продольный люфт. Для доступа к винту часто требуется демонтаж защитного кожуха или элементов подкапотного пространства.

Перед регулировкой убедитесь, что колеса установлены прямо, а руль находится в нейтральном положении. Крайне важно не перетянуть винт: это вызовет перегрев, ускоренный износ и заедание рулевого механизма. Контролируйте усилие вращения руля на каждом этапе.

Пошаговая процедура регулировки

1. Ослабьте контргайку регулировочного винта (обычно требуется ключ на 13-17 мм).
2. Медленно затягивайте винт по часовой стрелке на 10-15 градусов за один подход.
3. После каждого подхода проверяйте:
   • Отсутствие люфта при покачивании руля влево-вправо
   • Легкость вращения руля от упора до упора без заеданий
4. Добейтесь плавного хода без сопротивления в центральном положении.
5. Зафиксируйте винт, удерживая его отверткой, и затяните контргайку с моментом 15-25 Н·м.

Критерий	Норма	Опасные отклонения
Усилие вращения руля	Равномерное по всему диапазону	Рывки, "тяжелые" зоны
Возврат руля в ноль	Плавный после поворота	Неполный возврат
Люфт рулевого колеса	Не более 5-10 мм	Стук в рейке при движении

Важно: Проведите тест-драйв после регулировки. Если руль не возвращается к нулю или ощущается "закусывание" – немедленно ослабьте винт. Отсутствие результата после регулировки указывает на износ рейки/шестерни и необходимость ремонта.

Техника правильной затяжки контргайки механизма

Перед началом работ убедитесь в чистоте резьбы и отсутствии повреждений на контргайке и валу рейки. Очистите соединение от грязи и старой смазки металлической щеткой, затем обработайте резьбу графитной смазкой для предотвращения заедания и облегчения точной регулировки.

Ослабьте контргайку на 1/4 оборота с помощью накидного ключа подходящего размера. Не допускайте перекоса инструмента – это может сорвать грани. Проверьте легкость хода рейки рукой, вращая рулевой вал. Излишнее затягивание вызовет тугой ход руля и ускоренный износ, недостаточное – сохранит люфт.

Последовательность затяжки

1. Зафиксируйте регулировочную гайку стопорным ключом для исключения её смещения
2. Плавно затягивайте контргайку моментом 35-50 Нм (точное значение уточняйте в ТО вашего авто)
3. Контролируйте усилие динамометрическим ключом – "на глаз" регулировка недопустима
4. После затяжки проверьте отсутствие люфта подёргиванием рулевой тяги вверх-вниз

Важные нюансы: При появлении скрипа или повышенного усилия при вращении руля ослабьте гайку на 5° и повторно проверьте ход. После пробной поездки в 5-7 км повторно проверьте момент затяжки – резьбовые соединения в узле склонны к самоослаблению.

Ошибка	Последствие
Использование ударного гайковёрта	Деформация упорной втулки, закусывание рейки
Отсутствие динамометрического ключа	Критическое превышение момента, разрушение подшипника
Загрязнённая резьба	Ложное ощущение достижения нужного момента затяжки

Проверка результата: На заглушенном авто поворачивайте руль от упора до упора 3-4 раза. Движение должно быть плавным без заеданий. Допустимый люфт на руле – не более 5 мм при покачивании колеса в крайних положениях.

Последовательность регулировки рейки с гидроусилителем

Перед регулировкой убедитесь в исправности опорных втулок, тяг и наконечников рулевых тяг. Люфты в этих узлах требуют предварительного ремонта.

Поднимите автомобиль на подъемнике или установите над смотровой ямой, обеспечив свободный доступ к рулевой рейке. Зафиксируйте колеса в прямом положении.

1. Очистите регулировочный узел: Удалите грязь с регулировочной гайки и защитного колпачка в торцевой части рейки.
2. Ослабьте контргайку: Используя торцевой ключ, ослабьте контргайку регулировочного механизма (обычно 17-19 мм).
3. Затяните регулировочный винт:
   • Медленно поворачивайте регулировочный винт (шестигранник 6-8 мм) по часовой стрелке
   • После каждого оборота проворачивайте руль от упора до упора для распределения нагрузки
4. Проверьте усилие на руле:

   Состояние	Признак	Действие
   Норма	Легкий ход без заеданий, люфт ≤ 10°	Зафиксировать контргайку
   Перетяжка	Тугое вращение, гудит ГУР	Ослабить винт на 5-10°

5. Затяните контргайку: Удерживая регулировочный винт, закрутите контргайку с моментом 35-50 Н·м (уточнить в мануале авто).
6. Окончательная проверка:
   • Запустите двигатель, проверьте легкость хода руля во всем диапазоне
   • Убедитесь в отсутствии стуков при резких поворотах

Важно: При появлении сопротивления в крайних положениях руля проверьте уровень жидкости ГУР и целостность шлангов. Регулировка не устраняет течь сальников или износ шестерни – эти неисправности требуют замены рейки.

Особенности настройки механической рулевой рейки

Основная регулировка механической рулевой рейки заключается в устранении чрезмерного люфта рулевого колеса путём подтяжки прижимной втулки. Эта втулка создаёт необходимое давление рейки на зубчатый сектор вала руля, компенсируя естественный износ контактных поверхностей. Критически важно соблюдать баланс: недостаточная затяжка не устранит стук и люфт, а чрезмерная приведёт к закусыванию механизма и повышенной нагрузке на привод.

Перед регулировкой обязательно выполните диагностику: исключите износ наконечников рулевых тяг, шаровых опор и карданчика рулевой колонки. Регулировка проводится только при прямолинейном положении колес и выключенном двигателе. Используйте динамометрический ключ для контроля момента затяжки – значения указаны в технической документации автомобиля (обычно 0.1-0.5 Н·м для регулировочного винта).

Алгоритм регулировки и контрольные параметры

1. Поднимите автомобиль на подъёмнике или установите на смотровую яму.
2. Очистите регулировочный узел (расположен на торцевой крышке рейки) от грязи.
3. Ослабьте контргайку прижимной втулки на 30-60°.
4. Медленно затягивайте регулировочный винт с шагом 10-15°, проверяя ход руля после каждого этапа:
   • Люфт должен быть не более 10 мм на ободе руля
   • Усилие вращения – равномерное без заеданий
5. Зафиксируйте положение контргайкой с моментом 40-80 Н·м (согласно мануалу).
6. Проверьте поведение руля при резких поворотах на месте – посторонние шумы недопустимы.

Параметр	Нормальное значение	Признак неисправности
Свободный ход руля	≤ 10 мм	Стук при движении по неровностям
Усилие поворота	Плавное, без рывков	Тугой ход или "залипание"
Температура рейки	Без локального перегрева	Нагрев в зоне прижимной втулки

После регулировки выполните пробную поездку. Если люфт не устранён или появилось сопротивление вращению – требуется разборка рейки для замены изношенных деталей (направляющих втулок, зубчатой пары). Помните: регулировка лишь временная мера при умеренном износе, критический износ требует ремонта узла.

Контроль усилия на руле после проведенной регулировки

После выполнения регулировочных работ рулевой рейки обязателен контроль усилия на рулевом колесе. Несоответствие усилия вращения нормативам (обычно в пределах 1.5-4 кгс для легковых авто) свидетельствует о некорректной настройке или наличии скрытых дефектов. Проверка осуществляется динамометром-рычагом, фиксируемым на руле, при вывешенных передних колесах и работающем двигателе (для ГУР/ЭУР).

Измерения проводят в трех зонах: центральном положении руля (допустим минимальный усилитель), и при повороте на 90-120° влево/вправо. Значительные отклонения в отдельных секторах указывают на деформации валов, износ шестерен или неравномерную затяжку подшипников. Повышенное усилие по всему диапазону часто сигнализирует о перетяжке регулировочной гайки.

Критерии корректной регулировки

• Равномерность хода: Отсутствие рывков, заеданий и зон "тяжелого" руля при плавном повороте от упора до упора.
• Самовозврат: Способность руля самостоятельно возвращаться в нейтраль после поворота на скорости 20-30 км/ч (требует проверки в движении на безопасном участке).
• Отсутствие вибраций: Недопустимы биение руля или характерный гул (особенно на малой скорости), указывающие на деформацию картера или нарушение зацепления.

Параметр	Норма	Отклонение
Усилие в нейтрали	1.5-2.5 кгс	Более 4 кгс - перетяжка; менее 1 кгс - недостаточная затяжка
Усилие в крайних положениях	3.0-4.0 кгс	Резкий скачок - задиры на валу; падение - износ опорной втулки
Люфт в зацеплении	0-0.1 мм	Щелчки при резком повороте - критический износ шестерни/рейки

При выявлении отклонений регулировку повторяют, ослабляя или подтягивая гайку на 5-10° с последующим контролем. Если после 2-3 циклов параметры не нормализуются, необходима диагностика на стенде или замена рейки. Игнорирование неравномерного усилия провоцирует ускоренный износ ШРУСов и рулевых наконечников.

Когда регулировка неэффективна: критические износы

Регулировочный винт рулевой рейки предназначен для компенсации естественного износа рабочих поверхностей зубчатой рейки и ведущей шестерни. Однако существуют повреждения, при которых подтяжка этого винта не только бесполезна, но и опасна. К таким критическим случаям относится чрезмерный износ зубьев рейки и шестерни по толщине или высоте, глубокие выработки, сколы, а также сильный износ или разрушение опорных втулок и подшипников вала шестерни.

Когда регулировочный винт затягивается сверх меры в попытке устранить люфт, вызванный критическим износом, это приводит к закусыванию руля в определенных положениях, резкому увеличению усилия на рулевом колесе и ускоренному разрушению оставшегося металла на зубьях. Изношенные втулки или подшипники вала шестерни не удерживают его строго по центру относительно рейки, создавая неравномерный зазор по всей длине хода. Регулировка в этом случае лишь смещает зону закусывания, но не устраняет основную проблему.

Последствия и необходимые действия

Эксплуатация рулевой рейки с критическим износом компонентов напрямую влияет на безопасность движения:

Симптом/Повреждение	Возможное последствие
Глубокий износ зубьев рейки/шестерни	Поломка зубьев, полная потеря управления
Сильно изношенные втулки/подшипники	Смещение вала шестерни, закусывание руля, вибрации
Повреждения корпуса рейки (трещины, износ посадочных мест)	Утечки гидравлики (для ГУР/ЭУР), невозможность фиксации механизма
Изношенные или порванные сальники, пыльники	Попадание грязи и воды, ускоренный износ, коррозия, утечки

При обнаружении признаков критического износа единственным надежным решением является ремонт или замена:

• Капитальный ремонт рейки: Замена изношенных пар (рейка + шестерня), всех втулок, подшипников, сальников и пыльников.
• Замена рулевой рейки в сборе: Установка новой или качественно восстановленной (ремоторизованной) рейки.

Попытки "подтянуть" рейку при критическом износе лишь отсрочат неизбежное и создадут риск аварии. Диагностику и ремонт следует доверять только специализированным сервисам, обладающим необходимым оборудованием и опытом.

Демонтаж рулевой рейки: подготовка и ключевые этапы

Перед началом работ обеспечьте безопасные условия: установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными упорами, отсоедините минусовую клемму аккумулятора. Подготовьте необходимый инструмент: набор головок, трещотку, съемники шаровых опор, торцевые ключи, домкрат и подставки.

Убедитесь в наличии доступа к креплениям рулевой рейки – иногда требуется демонтировать элементы подкапотного пространства или защиту двигателя. Приготовьте емкости для слива гидравлической жидкости (для систем с ГУР) и ветошь. Зафиксируйте руль в нейтральном положении блокиратором или стяжками для предотвращения случайного проворачивания колонки.

Последовательность демонтажа

1. Отсоединение рулевых тяг:
   • Снимите защитные колпачки рулевых наконечников
   • Выбейте пальцы тяг из поворотных кулаков съемником
   • Открутите гайки крепления тяг к рейке, сохраняя положение резьбы метками
2. Отключение гидравлических линий (для ГУР):
   • Подставьте емкость под места соединений
   • Ослабьте хомуты трубок высокого/низкого давления
   • Аккуратно снимите шланги, сливая остатки жидкости
3. Отсоединение карданного вала рулевой колонки:
   • Найдите универсальный шарнир под приборной панелью
   • Открутите болты крепления нижней части кардана к рейке
   • Отведите вал в сторону, избегая деформации колонки
4. Снятие креплений рейки:
   • Выкрутите болты кронштейнов, фиксирующих корпус к подрамнику
   • Придерживайте рейку во время извлечения последнего крепежа
5. Извлечение узла:
   • Осторожно выведите рейку в сторону колесной арки или в моторный отсек
   • Избегайте перегибов гидравлических трубок (если не отсоединены заранее)
   • Проверьте отсутствие препятствий для демонтажа

Этап	Риски	Меры предосторожности
Отсоединение тяг	Повреждение пыльников, срыв резьбы	Используйте специнструмент, очистите резьбу
Работа с гидравликой	Утечка жидкости, попадание воздуха в систему	Заглушите отверстия, избегайте пересыхания уплотнений
Демонтаж кардана	Смещение рулевой колонки	Фиксация руля в нулевом положении

После извлечения немедленно закройте отверстия рейки заглушками для защиты от пыли. Осмотрите посадочные места на подрамнике – при наличии коррозии или деформаций потребуется восстановление перед установкой новой детали. Проверьте состояние пыльников кардана и рулевых тяг – при повреждениях их следует заменить.

Установка новой рулевой рейки: советы по монтажу

Перед началом монтажа убедитесь в совместимости новой рейки с моделью автомобиля. Проверьте состояние крепежных площадок кузова, очистите их от коррозии и загрязнений. Замените все пыльники и сальники, идущие в комплекте, даже если старые выглядят целыми.

Смажьте резьбовые соединения графитовой смазкой или монтажной пастой для предотвращения прикипания. Подготовьте новые крепежные болты согласно техническим требованиям производителя – использование старых болтов недопустимо из-за риска усталости металла.

Ключевые этапы монтажа

1. Установите рейку на опорные кронштейны без полной затяжки – предварительная фиксация позволит выполнить юстировку
2. Совместите валы рулевой колонки и рейки с соблюдением заводских меток, отклонения приводят к вибрациям
3. Подключите гидравлические линии через новые медные шайбы, избегая перекручивания трубок

Последовательность затяжки крепежа строго регламентирована: сначала центральный болт кронштейна, затем опорные скобы с моментом 75-110 Н·м (точные значения уточняйте в manual). Контролируйте зазор между картером и скобами – превышение 0.5 мм требует установки прокладок.

Компонент	Критичные параметры
Рулевые тяги	Монтаж без ударов по наконечникам, угол присоединения ≥90°
Гидравлика	Прокачка системы до исчезновения воздушных пузырей
Электропроводка	Изоляция от вибрирующих элементов, фиксация хомутами

После установки выполните проверку: запустите двигатель, поверните руль до упора в обе стороны 3-5 раз. Осмотрите соединения на предмет течей, протестируйте авто на прямом участке – машина не должна уводить в сторону.

Замена сальников и уплотнителей при ремонте рейки

Износ сальников и уплотнителей рулевой рейки приводит к утечкам гидравлической жидкости или попаданию грязи внутрь механизма, что ускоряет износ деталей и нарушает работу рулевого управления. Основными симптомами являются масляные пятна под автомобилем, снижение уровня жидкости в бачке ГУР, стук или закусывание руля при повороте.

Процедура замены требует демонтажа рейки с автомобиля и её полной разборки для доступа к изношенным элементам. Необходимо тщательно очистить все детали от старой смазки и загрязнений перед установкой новых уплотнений, чтобы исключить ускоренный износ и повторные течи.

Порядок замены уплотнителей

1. Слить жидкость ГУР и отсоединить гидравлические магистрали
2. Снять защитные пыльники и стопорные кольца
3. Аккуратно выпрессовать старые сальники специальным съёмником
4. Очистить посадочные места от коррозии и задиров
5. Смазать новые уплотнители чистой жидкостью ГУР перед установкой
6. Запрессовать сальники с помощью оправки, соблюдая глубину посадки
7. Заменить уплотнительные кольца на поршне и гидравлических штуцерах

Ключевые компоненты	Тип уплотнения
Вал рейки	Маслосъёмные сальники
Поршень рейки	Резиновые кольца круглого сечения
Штуцеры ГУР	Конусные уплотнительные шайбы

После сборки выполните прокачку системы ГУР для удаления воздуха: при вывешенных передних колёсах поворачивайте руль от упора до упора 10-15 раз. Обязательно проверьте герметичность соединений в течение первых 100 км пробега. Используйте только оригинальные или рекомендованные производителем ремкомплекты – несоответствие размеров или материала приведёт к повторной течи.

Ремонт гидроблока распределителя давления

Гидроблок распределителя давления – критически важный узел рулевой рейки с ГУР, отвечающий за направление потока рабочей жидкости и регулировку усилия на руле. Его неисправности проявляются тугим рулём, самопроизвольным поворотом колёс или утечками масла. Наиболее частые причины поломок – износ золотникового механизма, деформация торсиона, засорение каналов или износ уплотнительных элементов.

Ремонт требует демонтажа гидроблока с рейки, тщательной разборки и диагностики компонентов. Обязательна промывка всех деталей в чистящей жидкости для удаления металлической стружки и загрязнений. Повреждённые или изношенные элементы подлежат замене – особенно часто меняют сальники, уплотнительные кольца, плунжеры и валы золотников. При сильном износе посадочных мест в корпусе требуется замена всего гидроблока.

Ключевые этапы ремонта

Последовательность работ:

1. Демонтаж гидроблока с рулевой рейки с предварительным сливом жидкости ГУР.
2. Аккуратная разборка узла с фиксацией положения пружин и регулировочных шайб.
3. Дефектовка компонентов:
   • Проверка состояния золотникового вала на предмет задиров и биения.
   • Контроль геометрии торсиона (допустимое искривление – до 0.05 мм).
   • Осмотр поверхностей корпуса на наличие эллипсности или выработки.
4. Замена всех уплотнений (кольца, сальники) на ремкомплект.
5. Чистка гидроканалов сжатым воздухом и промывочной жидкостью.
6. Сборка с соблюдением моментов затяжки болтов (обычно 15-25 Н·м).

Регулировка давления выполняется после установки гидроблока на рейку с помощью регулировочного винта. Для точной настройки требуется манометр, подключённый к системе ГУР:

Действие	Параметр	Значение
Вращение винта по часовой стрелке	Повышение давления	Увеличивает усилие на руле
Вращение винта против часовой стрелки	Снижение давления	Уменьшает усилие на руле

После сборки обязательна прокачка системы ГУР для удаления воздушных пробок. Тест-драйв должен подтвердить отсутствие шумов, плавность хода руля и точное возвращение колёс в нейтральное положение.

Замена опорных втулок без демонтажа рейки

Замена опорных втулок рулевой рейки без её снятия – сложная, но выполнимая операция, требующая специализированного инструмента и навыков. Метод применяется при ограниченном доступе к узлу или для экономии времени на демонтаж-монтаж всей рейки.

Ключевое условие успеха – наличие ремонтного комплекта втулок именно для вашей модели рейки и съёмников особой конструкции. Неподходящий инструмент или втулки гарантированно приведут к повреждению деталей или некорректной работе узла.

Необходимые инструменты и материалы

• Специальный съёмник для запрессовки втулок (часто двухсоставной: для выпрессовки и запрессовки)
• Ремонтный комплект опорных втулок (пара)
• Чистая ветошь и растворитель
• Смазка для резиновых уплотнений (рекомендованная производителем)
• Монтажная лопатка или тонкий съёмник

Последовательность работ

1. Обеспечьте доступ: Поднимите авто, снимите колесо со стороны замены. Демонтируйте защиту картера (если мешает) и открутите крепление рулевой тяги от поворотного кулака.
2. Освободите рейку: Ослабьте хомут пыльника рулевого вала на рейке. Сдвиньте пыльник по валу внутрь салона, открыв доступ к втулке. При необходимости аккуратно подденьте старую втулку монтажкой.
3. Извлеките старую втулку: Установите съёмник для выпрессовки. Центральный шток упора уприте в торец рулевого вала, а захват – в край втулки. Выкручивая шток, равномерно выпрессуйте изношенную втулку.
4. Подготовьте посадочное место: Тщательно очистите посадочный паз в корпусе рейки от грязи и остатков старой втулки растворителем. Нанесите тонкий слой рекомендованной смазки на новый уплотнитель втулки.
5. Запрессуйте новую втулку: Переставьте съёмник в режим запрессовки. Установите новую втулку строго по направляющим пазам корпуса рейки. Запрессуйте её равномерно, без перекосов, до полной посадки в паз.
6. Проверьте и соберите: Верните пыльник на место, затяните хомут. Присоедините рулевую тягу к кулаку, затяните крепёж с требуемым моментом. Установите колесо, опустите авто.

Критические моменты

Ошибка	Последствие	Профилактика
Перекос втулки при запрессовке	Заклинивание вала, ускоренный износ	Использовать центрирующую оправку съёмника
Повреждение уплотнителя втулки	Течь гидравлики (на ГУР), попадание грязи	Смазывать уплотнение, избегать острых инструментов
Неполная посадка втулки	Люфт вала, стук	Контролировать глубину посадки визуально/на ощупь

Проверьте рулевое управление на люфт и плавность хода на месте до начала движения. Обязательно выполните регулировку развала-схождения после любых работ с рулевым механизмом.

Восстановление зубчатой рейки шлифовкой (если возможно)

Шлифовка зубчатой рейки – сложная операция, требующая профессионального оборудования и навыков. Она целесообразна только при незначительном износе (до 0,2-0,3 мм) и отсутствии глубоких задиров, сколов или коррозии на рабочих поверхностях. Для оценки пригодности детали к восстановлению необходим тщательный замер толщины рейки и визуальный контроль состояния зубьев.

Процедура выполняется на специализированных зубошлифовальных станках с ЧПУ, где рейка фиксируется в строго горизонтальном положении. Мастер последовательно обрабатывает каждый зуб абразивным кругом, снимая минимальный слой металла для выравнивания профиля. После шлифовки обязательна проверка геометрии и чистоты поверхности зубьев.

Ключевые этапы и требования

Необходимые условия для выполнения работы:

• Наличие оригинальных технических чертежей рейки для контроля профиля зубьев.
• Исправность направляющих втулок и подшипников – изношенные компоненты заменяются перед сборкой.
• Изготовление калиброванных шаблонов для проверки шага и высоты зубьев после обработки.

Последовательность операций:

1. Демонтаж и полная разборка рулевого механизма.
2. Ультразвуковая очистка рейки от загрязнений и остатков смазки.
3. Фиксация детали в станке с точной юстировкой по базовым плоскостям.
4. Шлифовка зубьев с подачей охлаждающей жидкости (во избежание перегрева).
5. Контроль качества обработки микрометром и проекционным компаратором.

Ограничения и риски:

Фактор	Последствия нарушения
Превышение допустимого слоя металлосъема	Снижение прочности зубьев, риск поломки под нагрузкой
Неправильный угол заточки абразива	Нарушение зацепления с шестерней, ускоренный износ
Отсутствие термообработки после шлифовки	Потеря твердости поверхности, деформация при эксплуатации

Важно: После восстановления обязательна притирка рейки с шестерней на стенде и замена уплотнителей. Работы рекомендуется доверять только профильным мастерским, специализирующимся на ремонте рулевых механизмов. При глубоком износе (>0,5 мм) или повреждении >15% зубьев шлифовка нецелесообразна – требуется замена узла.

Установка новых защитных пыльников и их герметизация

Перед установкой новых пыльников тщательно очистите посадочные места на рулевой рейке и тягах от грязи, остатков старой смазки и герметика, используя ветошь и обезжириватель. Убедитесь, что хомуты, крепежные канавки и поверхности тяг не имеют повреждений или коррозии, которые могут нарушить герметичность соединения.

Нанесите тонкий слой силиконовой смазки на внутренние края новых пыльников для облегчения посадки. Аккуратно наденьте пыльники на рулевые тяги, соблюдая ориентацию (обычно маркировка "L" или "R" должна соответствовать стороне установки), и заведите их в штатные канавки на корпусе рейки до характерного щелчка.

Этапы фиксации и герметизации

1. Обтяжка хомутов: Используйте винтовые хомуты (предпочтительнее заводских "усов"). Равномерно затягивайте крепеж отверткой или гайковертом, избегая перекосов. Контролируйте усилие динамометрическим ключом (обычно 5-7 Н·м).
2. Проверка посадки: Убедитесь, что резина не замята, а гофра не касается элементов подвески при повороте руля влево/вправо до упора (попросите помощника покрутить руль).
3. Герметизация стыков:
   • Обезжирьте зону соединения пыльника с рейкой и тягой.
   • Нанесите термостойкий герметик (например, Loctite 574) тонкой полосой по наружному контуру стыка.
   • Сразу удалите излишки салфеткой для предотвращения попадания внутрь.

Критическая ошибка	Последствие	Метод предотвращения
Перетяжка хомутов	Надрыв резины, деформация	Использование динамометрического ключа
Недостаточная герметизация стыков	Проникновение воды/грязи, коррозия	Двойной контур герметика + визуальный контроль

Важно! После монтажа заполните пыльники рекомендованной смазкой (например, Molykote GHN-100) через технологическое отверстие до видимого расширения гофры на 30-40%. Избыток выдавится при работе руля – сразу удалите выступившие излишки.

Контрольный тест: Запустите двигатель, поверните руль от упора до упора 3-5 раз. Проверьте отсутствие трения пыльников о детали кузова и обязательно осмотрите зоны герметизации на предмет отслоения или пузырей.

Прокачка системы ГУР после ремонта рулевой рейки

Воздух в гидравлической системе после замены или ремонта рейки вызывает пенообразование жидкости, шум насоса, тяжелое вращение руля и ускоренный износ деталей. Прокачка обязательна для восстановления работоспособности ГУР и предотвращения повреждений.

Перед началом убедитесь в герметичности соединений, отсутствии подтеков жидкости, и подготовьте свежую рекомендованную производителем жидкость ГУР. Проверьте уровень в бачке – он должен быть между метками MIN/MAX на холодном двигателе.

Последовательность прокачки

1. Первичное заполнение: Долейте жидкость в бачок до уровня 10-15 мм выше отметки MAX.
2. Прокачка без запуска двигателя:
   • Поверните руль от упора до упора 5-7 раз, задерживаясь в крайних положениях на 2-3 секунды.
   • Контролируйте уровень жидкости – при падении доливайте немедленно.
3. Работа на холостом ходу:
   • Запустите двигатель на 1-2 минуты, дайте насосу прокачать жидкость.
   • Повторите вращение руля влево-вправо без упора в крайние положения.
4. Удаление остатков воздуха:
   • Заглушите мотор, откройте бачок, снова проверните руль 3-4 раза.
   • Долейте жидкость до нормы, уберите остатки пены салфеткой.

Критерии успешной прокачки:

Отсутствие пены/пузырей	Жидкость в бачке прозрачная, без пузырьков через 5 мин. после остановки двигателя
Тихая работа насоса	Нет воя или гудения при вращении руля
Плавный ход руля	Легкое вращение без рывков на всех углах

Важно: Избегайте удержания руля в крайнем положении дольше 5 секунд при работающем моторе – это перегружает насос. После первой поездки повторно проверьте уровень жидкости и герметичность магистралей.

Технология удаления воздуха из гидросистемы рулевого управления

Воздух в гидравлической системе рулевого управления вызывает пенистость жидкости, снижение эффективности усилителя, шум (вой или бульканье) и ухудшение реакции руля. Устранение воздушных пробок – критически важная процедура после ремонта или замены компонентов гидросистемы.

Для успешной прокачки обеспечьте стабильный уровень жидкости в бачке на протяжении всего процесса и избегайте полного выворачивания руля в крайние положения под давлением, чтобы не повредить насос. Работу выполняйте на заглушенном двигателе, если не указано иное.

Последовательность прокачки

Подготовка:

1. Установите автомобиль на ровную поверхность, поднимите переднюю часть на домкратах так, чтобы колеса не касались земли.
2. Проверьте уровень жидкости в бачке, долейте до отметки MAX рекомендованным производителем составом.
3. Снимите крышку бачка, замените фильтр-сетку при наличии загрязнений.

Механическая прокачка:

1. Медленно поворачивайте руль от упора до упора 5-7 раз (двигатель заглушен). Задерживайтесь в крайних положениях на 2-3 секунды.
2. Контролируйте уровень жидкости, доливайте при падении. Повторяйте цикл, пока пузыри воздуха не перестанут появляться в бачке.

Прокачка с работающим двигателем:

1. Запустите двигатель на холостом ходу на 1-2 минуты. Дайте жидкости циркулировать.
2. Поворачивайте руль влево-вправо в пределах 30-45° от центра 10-15 раз. Избегайте крайних положений!
3. Заглушите двигатель, проверьте уровень жидкости. При наличии пены или пузырьков дайте системе отстояться 10-15 минут, затем повторите цикл.

Контроль результата:

• Отсутствие шума при работе рулевого механизма.
• Плавное усилие на руле во всем диапазоне поворота.
• Стабильный уровень жидкости без пены после 10 минут простоя двигателя.

Ошибка	Последствие	Решение
Низкий уровень жидкости	Подсос воздуха через насос	Долить жидкость, проверить герметичность
Резкие повороты руля	Кавитация насоса, разрушение уплотнений	Повторять плавные движения
Игнорирование отстоя	Неполное удаление микропузырьков	Выдерживать паузы между циклами

Критерии выбора между оригинальной и аналоговой рейкой

Оригинальная рулевая рейка разработана непосредственно производителем автомобиля и соответствует строгим заводским спецификациям. Она гарантирует полную совместимость с моделью транспортного средства, включая геометрию креплений, параметры усиления и электронные интерфейсы (для электроусилителей). Такие детали проходят многоступенчатое тестирование на ресурс и безопасность.

Аналоговые (неоригинальные) рейки производятся сторонними компаниями, часто с использованием упрощенных технологий или альтернативных материалов. Они позиционируются как более доступная замена, но могут иметь отличия в конструкции, весе или рабочих характеристиках. Качество варьируется в широком диапазоне – от приемлемого до откровенно низкого.

Ключевые факторы для сравнения

Надежность и ресурс:

• Оригинал: Предсказуемый срок службы (обычно 100-200 тыс. км), стабильные характеристики в течение всего периода эксплуатации.
• Аналог: Ресурс непредсказуем (от 20 тыс. до 100+ тыс. км), высокий риск преждевременного износа сальников, втулок или шестерен.

Совместимость и функциональность:

• Оригинал: Безупречная работа с датчиками, ЭБУ и системой усилителя руля, сохранение заводских настроек угла поворота и усилия.
• Аналог: Возможны ошибки ЭБУ, некорректная работа адаптивного усилителя, отклонения в угле поворота колес.

Безопасность:

• Оригинал: Полное соответствие краш-тестам и стандартам безопасности производителя.
• Аналог: Риск деформации или поломки при экстремальных нагрузках из-за несоответствия металла или сварных швов.

Гарантия и стоимость:

Параметр	Оригинал	Аналог
Цена	Высокая (в 2-4 раза дороже аналога)	Низкая
Гарантия	Официальная (1-2 года)	Ограниченная (до 1 года, часто условная)

Рекомендации по выбору:

1. Выбирайте оригинал при пробеге авто до 150 тыс. км, наличии электроусилителя или планов длительной эксплуатации.
2. Аналог допустим для старых автомобилей (10+ лет) с гидроусилителем при ограниченном бюджете, но только от проверенных брендов (TRW, LUK, Febi).
3. Избегайте дешевых noname-аналогов – экономия может привести к повторному ремонту и риску ДТП.

Важно: При установке аналога обязательна компьютерная калибровка угла поворота руля и проверка герметичности гидросистемы (для ГУР).

Особенности подбора реек для разных моделей авто

Ключевым аспектом при подборе рулевой рейки является точное соответствие модели автомобиля, так как даже в рамках одного бренда конструкции существенно различаются по геометрии, способу крепления и техническим параметрам. Необходимо учитывать год выпуска, тип двигателя и даже рынок сбыта (европейский, азиатский, американский), так как производители часто вносят изменения в рулевое управление для разных регионов.

Оригинальные каталоги (OEM) и VIN-код – наиболее надежные источники для идентификации, поскольку послепродажные аналоги могут иметь отличия в материале зубчатой рейки, типе уплотнений или конструкции гидравлических/электрических компонентов. Использование несоответствующей рейки приводит к ускоренному износу, некорректной работе усилителя и нарушению углов установки колес.

Критерии выбора по специфике авто

• Тип привода усилителя:
  • Гидравлические рейки – для моделей с ГУР (насос, шланги, жидкость)
  • Электрические (ЭУР) – для систем с электромотором (интегрированным или на колонке)
• Конструкция подвески:
  • Макферсон – компактные рейки с короткими тягами
  • Многорычажка – усиленные узлы с измененной кинематикой

Тип авто	Особенности рейки	Риски при ошибке
Внедорожники/кроссоверы	Усиленный корпус, защитные кожухи	Деформация на бездорожье, поломка креплений
Спортивные модели	Передаточное число (скорость реакции)	«Тяжелое» руление или избыточная чуткость
Электромобили	Совместимость с рекуперацией и автопилотом	Ошибки CAN-шины, отказ ассистентов

Важно: При замене рейки с ЭУР обязательна калибровка датчика угла поворота руля через диагностическое оборудование. Игнорирование процедуры вызывает активацию ошибок ESP и неправильную работу адаптивного круиз-контроля.

Ремонт электроусилителя руля (ЭУР): нюансы диагностики

Диагностика ЭУР требует особого внимания из-за сложной электронной составляющей и интеграции с другими системами автомобиля (ESP, ABS, датчиками угла поворота руля и скорости). Неверная интерпретация кодов ошибок или игнорирование взаимосвязей приводит к некорректному ремонту и повторным отказам. Обязательно используется специализированное ПО для сканирования блока управления усилителем и смежных модулей, так как стандартные OBD-II сканеры часто не дают полной картины.

Перед углубленной диагностикой исключите базовые проблемы: проверьте напряжение АКБ и надежность массы, осмотрите разъемы и проводку на предмет окислов, повреждений или ослабления контактов, убедитесь в отсутствии механических повреждений самого редуктора ЭУР и кардана рулевой колонки. Ложные ошибки и нестабильную работу часто вызывает слабый аккумулятор или плохой контакт.

Ключевые этапы и особенности диагностики ЭУР

Основные направления проверки при проблемах с электроусилителем:

1. Считывание и анализ кодов неисправностей (DTC):
   • Используйте профессиональный сканер, способный работать с конкретной маркой авто и ЭУР.
   • Важно: Не удаляйте коды сразу после считывания. Зафиксируйте их и условия возникновения (скорость, угол поворота, температура).
   • Тщательно исследуйте стоп-кадры (freeze frame data), привязанные к ошибке.
2. Проверка датчиков:
   • Датчик крутящего момента (Torque Sensor): Основной датчик ЭУР. Измеряет усилие на руле. Проверяется мультиметром и осциллографом на соответствие характеристикам сопротивления и выходного сигнала при плавном повороте руля.
   • Датчик угла поворота рулевого колеса: Сверяйте его показания с данными датчика угла поворота колес (через систему ESP/ABS) – они должны логически соответствовать.
   • Датчик скорости вращения ротора двигателя: Контролирует работу электродвигателя усилителя.
3. Диагностика электродвигателя:
   • Проверка сопротивления обмоток (на соответствие спецификации).
   • Проверка на межвитковое замыкание и пробой на корпус.
   • Оценка плавности вращения якоря (вручную, при отключенном редукторе).
4. Проверка блока управления ЭУР (ECU):
   • Визуальный осмотр платы на предмет подгоревших элементов, вздутых конденсаторов, следов перегрева или влаги.
   • Проверка питания и управляющих сигналов на разъеме блока (по электрической схеме).
   • Критично: Часто требуется перепрошивка или замена блока при его неисправности, ремонт платы сложен.

Распространенные ошибки диагностики:

Ошибка	Последствие	Рекомендация
Замена ЭУР/блока без проверки датчиков и проводки	Дорогостоящий неэффективный ремонт	Всегда сначала проверяйте цепи датчиков (обрыв, КЗ, сигнал)
Игнорирование кодов от других систем (ESP, ABS)	Не устранена первопричина сбоя ЭУР	Диагностируйте все связанные системы комплексно
Не проверено напряжение и "масса"	Ложные срабатывания, нестабильная работа	Проверьте АКБ, генератор, контакты массы на кузове и ЭУР

После устранения неисправности и замены компонентов обязательна процедура адаптации (инициализации/калибровки) ЭУР через сервисное ПО. Без нее система может работать некорректно или вообще не активироваться.

Устранение течи в местах соединений гидротрубок

Течь гидравлической жидкости в соединениях трубок рулевой рейки возникает из-за износа уплотнительных элементов, ослабления затяжки, механических повреждений резьбы или самих трубок, а также коррозии контактных поверхностей. Игнорирование проблемы приводит к падению уровня жидкости в бачке, подсосу воздуха в систему (что вызывает шум и ухудшение управления), а в критических случаях – к полному отказу гидроусилителя руля.

Обнаружение точного места утечки требует тщательной очистки узла от грязи и масляных подтеков, после чего необходимо запустить двигатель и, проворачивая руль от упора до упора, визуально контролировать соединения под давлением. Основные точки проверки – резьбовые соединения трубок с корпусом рейки и насосом ГУР, а также места соединения наконечников трубок с гибкими шлангами.

Методы устранения течи

Порядок действий зависит от типа и причины негерметичности:

1. Подтяжка крепления: Если течь незначительна и вызвана ослаблением гайки/штуцера, аккуратно подтяните соединение динамометрическим ключом с усилием, указанным производителем. Перетяжка может сорвать резьбу или повредить уплотнение!
2. Замена уплотнительных колец/шайб:
   • Сбросьте давление в системе (откройте крышку бачка ГУР на заглушенном двигателе).
   • Отсоедините трубку, аккуратно открутив гайку/штуцер.
   • Извлеките старые уплотнения (медные/алюминиевые шайбы или резиновые кольца круглого сечения).
   • Тщательно очистите посадочные места и резьбу от загрязнений и старой смазки.
   • Установите новые уплотнения идентичного типа и размера. Нанесите на них чистое масло для ГУР.
   • Аккуратно затяните соединение с требуемым моментом.
3. Ремонт или замена трубок/шлангов: При обнаружении трещин, глубокой коррозии, деформации или повреждения резьбы на штуцере трубка подлежит замене. Гибкие шланги меняются при вздутии, расслоении или потере эластичности.

После ремонта: Долейте жидкость ГУР до нормы. Запустите двигатель и прокачайте систему, плавно поворачивая руль несколько раз от упора до упора. Проверьте уровень жидкости (долейте при необходимости) и повторно осмотрите отремонтированное соединение на предмет подтеканий. Утилизируйте пролитую жидкость, избегая ее контакта с резиновыми деталями и лакокрасочным покрытием.

Замена шлангов высокого давления ГУР

Основные признаки неисправности шлангов – течи гидравлической жидкости в местах соединений, видимые повреждения оплетки или трещины резины, шипящие звуки при повороте руля из-за утечек под давлением, а также падение уровня жидкости в бачке ГУР. Игнорирование этих симптомов приводит к попаданию воздуха в систему, "завоздушиванию" насоса и полному отказу усилителя.

Перед заменой подготовьте новый комплект шлангов (соответствующий модели авто), торцевые ключи, емкость для слива жидкости (1-2 л), чистую ветошь, новую жидкость ГУР (тип указан в инструкции), защитные очки и перчатки. Обязательно заглушите двигатель и дайте системе остыть 30-40 минут – горячая жидкость и компоненты опасны.

Последовательность замены

1. Слив жидкости: Подставьте емкость под места соединений шлангов с насосом ГУР и рулевой рейкой. Ослабьте хомуты/фитинги, аккуратно отсоедините шланги. Для полного слива плавно покрутите руль от упора до упора 3-5 раз.
2. Демонтаж: Открутите крепежные кронштейны, удерживающие шланги на кузове или двигателе. Извлеките старые шланги, очистите посадочные места на рейке и насосе от грязи ветошью.
3. Монтаж: Установите новые шланги, используя новые уплотнительные кольца (идут в комплекте). Затяните фитинги динамометрическим ключом с усилием, указанным в мануале авто. Закрепите шланги в штатных кронштейнах без перегибов.
4. Заправка: Залейте жидкость в бачок ГУР до отметки «MAX». Не закрывая крышку, запустите двигатель на 10 секунд – жидкость начнет циркулировать, уровень упадет. Долейте жидкость до нормы.

Прокачка системы: При работающем двигателе плавно поворачивайте руль от левого упора до правого 5-7 раз. Контролируйте уровень жидкости, при появлении пены дайте ей осесть 2-3 минуты. Повторяйте цикл, пока руль не станет вращаться легко, без рывков и шумов. Проверьте герметичность соединений под нагрузкой – течи недопустимы.

После замены избегайте резких поворотов "до упора" первые 50 км пробега. Регулярно проверяйте уровень жидкости и состояние шлангов – это предотвратит преждевременный износ насоса и рейки. Используйте только рекомендованные производителем жидкости – несовместимые составы разрушают резиновые уплотнители.

Чистка и ревизия золотникового механизма

Люфт или заедание руля часто вызваны загрязнением или износом золотниковой пары распределителя. Для восстановления работоспособности требуется разборка, тщательная очистка и осмотр узла. Работу проводят на снятой рейке в чистом помещении, используя защитные перчатки и специальные чистящие средства для гидросистем.

Перед разборкой тщательно очистите корпус распределителя от внешних загрязнений. Зафиксируйте взаимное положение золотника и корпуса (метками или фотографией), чтобы сохранить заводскую калибровку. Аккуратно извлеките торсион, золотник и все упорные шайбы, соблюдая последовательность и ориентацию деталей.

Этапы очистки и проверки

Очистка компонентов:

• Промойте золотник, корпус распределителя и торсион в чистом растворителе (бензин "Калоша", уайт-спирит, специализированный очиститель гидросистем).
• Используйте мягкие кисточки (нейлон) и безворсовые салфетки. Запрещено применять металлические щетки или абразивы.
• Продуйте все каналы и детали сжатым воздухом до полного удаления остатков чистящего средства и загрязнений.

Дефектовка деталей:

• Внимательно осмотрите поверхности золотника и корпуса на предмет задиров, царапин, коррозии или следов износа (видимой ступеньки, блестящих потертостей).
• Проверьте плавность хода золотника внутри гильзы корпуса вручную – движение должно быть очень легким, без малейшего заедания.
• Осмотрите уплотнительные кольца, манжеты и сальники на порезы, вздутия или потерю эластичности. Все резиновые элементы подлежат замене при малейших сомнениях.
• Проверьте торсион на отсутствие деформации и трещин.

Критерии замены:

Деталь	Признак неисправности	Действие
Золотник / Корпус	Задиры, ступеньки, коррозия, видимый износ, заедание при движении	Замена пары (ремкомплект)
Торсион	Деформация, трещины, следы усталости металла	Замена
Уплотнения (кольца, манжеты)	Порезы, трещины, потеря эластичности, вздутие	Замена (ремкомплект)

Сборка и важные нюансы:

1. Тщательно смажьте чистым маслом ATF все детали (золотник, торсион, новые уплотнения) перед установкой.
2. Соберите узел в строго обратной последовательности разборки, совмещая нанесенные метки.
3. Убедитесь, что золотник свободно проворачивается в корпусе на небольшой угол (ход торсиона) и не заклинивает.
4. Запрещено прикладывать чрезмерные усилия при сборке – это повредит прецизионные пары.

После сборки распределителя рулевую рейку необходимо заправить маслом и проверить на стенде или непосредственно на автомобиле (убедившись в отсутствии течей и плавности работы руля). Регулировку усилия или устранение люфта выполняют только после завершения сборки и удаления воздуха из системы.

Сброс ошибок ЭБУ электроусилителя после ремонта

После ремонта рулевой рейки с электроусилителем (ЭУР) в памяти электронного блока управления (ЭБУ) часто сохраняются коды ошибок, мешающие корректной работе системы. Эти ошибки могут провоцировать переход ЭУР в аварийный режим, сопровождающийся повышенным усилием на руле или миганием индикатора на приборной панели. Несброшенные ошибки также маскируют успешность ремонта и мешают дальнейшей диагностике.

Сброс ошибок – обязательный этап после замены деталей рулевого механизма, ремонта электродвигателя ЭУР, восстановления проводки или замены датчиков. Процедура очищает память ЭБУ от устаревших кодов, позволяя системе начать работу с "чистого листа" и заново адаптироваться к параметрам отремонтированных узлов. Игнорирование этого шага чревато сохранением аварийных ограничений в работе усилителя.

Методы сброса ошибок ЭБУ ЭУР

1. Отключение аккумулятора:

   Снимите отрицательную клемму АКБ на 10-15 минут. Этого достаточно для сброса временных ошибок в большинстве систем. После подключения клеммы выполните процедуру инициализации (если требуется): поверните руль до упора влево/вправо при заведенном двигателе. Метод не всегда эффективен для стойких ошибок или моделей с энергонезависимой памятью ЭБУ.

2. Диагностический сканер:

   Используйте OBD2-сканер (например, Delphi, Launch, Autocom) или дилерское ПО. Алгоритм: подключите устройство → выберите блок "ЭУР" или "рулевое управление" → войдите в меню "Ошибки" → выполните "Стереть коды неисправностей". После сброса проведите тестовую поездку для проверки отсутствия новых ошибок.

3. Адаптация через сканер:

   При замене датчиков или электродвигателя ЭУР требуется калибровка. Через диагностический разъем запустите процедуру: "Адаптация рулевой рейки", "Обучение датчика крутящего момента" или "Калибровка нулевого положения". Следуйте инструкциям на экране сканера (часто требуются повороты руля в заданных положениях).

Критические замечания:

• Ошибки, появляющиеся повторно после сброса, указывают на неустраненную неисправность (обрыв проводов, некачественный ремонт рейки, неисправный датчик угла поворота руля).
• На некоторых автомобилях (например, Renault, VW) сброс через сканер возможен только после ввода защитного кода или привязки нового ЭБУ.
• Перед сбросом проверьте надежность всех электрических соединений рейки и целостность разъемов.

Типичные ошибки после ремонта	Возможные причины	Действия после сброса
С1700 (датчик крутящего момента)	Неправильный монтаж датчика, повреждение шестерни	Проверить зацепление, выполнить калибровку
С1010 (мотор ЭУР)	Плохой контакт разъема, неисправность обмотки	Продиагностировать цепь питания, заменить мотор
С2750 (датчик угла руля)	Сбитая калибровка, повреждение ротора датчика	Выполнить инициализацию нулевого положения

Регулярное техническое обслуживание рулевой рейки

Плановый осмотр рулевой рейки проводится каждые 10 000–15 000 км пробега или при появлении первых признаков неисправности: скрипов, стуков, утечки жидкости, увеличения усилия при повороте руля. Визуальная диагностика включает проверку целостности пыльников, состояния крепежных элементов и следов масла на корпусе.

Обязательная процедура – контроль уровня и качества гидравлической жидкости (для реек с ГУР). Загрязнение или потемнение жидкости требует немедленной замены с промывкой системы. Для ЭУР регулярно проверяют соединения электропроводки и состояние датчиков крутящего момента.

Ключевые процедуры ТО

• Замена защитных чехлов (пыльников) каждые 50 000 км – трещины пропускают грязь, ускоряющую износ рейки.
• Смазка механических элементов через сервисные отверстия (для отдельных моделей) специальными составами.
• Регулировка зацепления шестерни при люфте руля – выполняется подтяжкой регулировочного винта с контролем усилия вращения.

Параметр	Метод контроля	Норма
Люфт руля	Измерение люфтомером	≤ 10°
Давление в ГУР	Тест манометром в СТО	По данным производителя
Усилие на руле	Субъективная оценка	Равномерное без "закусываний"

1. Промывка гидросистемы ГУР при замене жидкости – удаляет металлическую стружку.
2. Обработка резьбовых соединений антикором – предотвращает закисание регулировочных узлов.
3. Диагностика подвески – износ сайлентблоков или шаровых увеличивает нагрузку на рейку.

Важно: Подтяжка крепежных болтов выполняется только динамометрическим ключом! Превышение усилия ведет к деформации корпуса. После регулировки обязательна проверка схождения колес.

При обнаружении течи сальников или механических повреждений рейки требуется ремонт с заменой изношенных компонентов. Эксплуатация автомобиля с неисправной рулевой рейкой запрещена из-за риска полной потери управления.

Типы смазок для механических реек и правила нанесения

Смазка для механической рулевой рейки выполняет критическую роль: снижает трение между шестерней и рейкой, защищает от коррозии, предотвращает износ зубьев и нейтрализует ударные нагрузки. Отсутствие или неправильный подбор смазочного материала приводит к ускоренному износу, появлению люфта и характерному стуку при повороте руля.

Выбор смазки определяется конструкцией рейки, материалом зубчатых элементов (чаще сталь или алюминий), температурным режимом эксплуатации и требованиями производителя. Несовместимая смазка может повредить резиновые уплотнения, вызвать заклинивание или ускоренную деградацию компонентов.

Основные типы смазок и их применение

Тип смазки	Характеристики	Рекомендации по использованию
Литиевые (Litol-24, ЦИАТИМ-201)	Универсальные, водостойкие, с антикоррозионными присадками. Диапазон температур: -40°C до +120°C.	Подходят для большинства бюджетных реек. Проверять совместимость с уплотнениями.
Синтетические (Molykote, Mobil SHC)	Высокая стабильность, стойкость к окислению, расширенный температурный диапазон (до -50°C/+150°C).	Оптимальны для новых авто и экстремальных условий. Не содержат металлических присадок.
С дисульфидом молибдена (MoS2)	Повышенная несущая способность, защита при ударных нагрузках. Температура: -30°C/+140°C.	Для высоконагруженных реек. Избегать контакта с алюминиевыми деталями.
Специализированные (Loctite LB 8008, Febi 08972)	Разработаны для рулевых механизмов: высокая адгезия, совместимость с эластомерами, антишумовые свойства.	Приоритет при наличии рекомендаций автопроизводителя. Для ремонтных комплектов.

Запрещенные материалы: Графитовые смазки, солидол, трансмиссионные масла – вызывают разрушение сальников и ускоренный износ.

Правила нанесения смазки:

1. Очистка механизма
   • Демонтировать рейку, полностью удалить старую смазку ветошью и пластиковой щёткой.
   • Обезжирить поверхности зубьев рейки и шестерни аэрозольным очистителем (например, Loctite 7063).
2. Нанесение смазки
   • Равномерно заполнить зубчатое зацепление тонким слоем смазки шприцем или кистью.
   • Обработать направляющие втулки рейки и упорную втулку (при наличии).
   • Избегать избытка смазки – выдавливание повредит сальники.
3. Контроль сборки
   • Установить новые пыльники и сальники из ремкомплекта.
   • Проверить плавность хода рейки вручную перед монтажом на авто.

Регулярная диагностика: каждые 50 000 км проверять состояние пыльников и отсутствие течи смазки. При появлении люфта или шума – провести разборку и повторную смазку.

Защита корпуса рейки от коррозии антигравийными составами

Коррозия корпуса рулевой рейки – критическая проблема, приводящая к разгерметизации узла, утечке гидравлической жидкости и выходу из строя зубчатого механизма. Особенно уязвимы участки под солевыми отложениями зимой и в местах повреждения заводского покрытия от камней. Антигравийные составы создают на поверхности металла эластичный барьер, устойчивый к абразивному воздействию и химическим реагентам.

Нанесение защиты требует тщательной подготовки: корпус рейки очищается от грязи, ржавчины и остатков старого покрытия пескоструйной обработкой или металлической щеткой, обезжиривается растворителем. Поврежденные участки с глубокой коррозией завариваются и шлифуются. Без этой стадии адгезия состава будет недостаточной, и покрытие отслоится.

Технология обработки и типы материалов

Для максимальной эффективности соблюдайте этапы:

1. Грунтование: Нанесение антикоррозийного грунта (например, эпоксидного) на чистый металл тонким слоем. Сохнет 1-2 часа.
2. Основное покрытие: Распыление или намазывание антигравийного состава (жидкий пластик, резино-битумная мастика, полиуретановые герметики) толщиной 1-3 мм. Ключевые свойства материала:
   • Устойчивость к ударам камней
   • Гибкость при вибрациях
   • Негигроскопичность
   • Температурный диапазон от -40°C до +120°C
3. Сушка: Естественная сушка 24 часа или термообработка феном (согласно инструкции к материалу).

Тип антигравия	Срок службы	Особенности
Битумно-каучуковый	2-3 года	Требует обновления, дешевле
Полиуретановый	5-7 лет	Стойкий к деформациям, дороже
Эпоксидно-полимерный	7+ лет	Максимальная адгезия, сложен в нанесении

Важно: Избегайте попадания состава на резиновые пыльники, резьбовые соединения и сальники. Регулярно мойте подкрылки и днище авто для удаления реагентов. Проверяйте целостность покрытия при каждом ТО – поврежденные участки зачищайте и обрабатывайте заново. Комплексная защита снижает риск коррозии на 80% и продлевает ресурс рейки.

Эксплуатационные меры для продления ресурса рейки

Регулярно проверяйте состояние пыльников рулевых тяг и наконечников. Трещины или разрывы в резине немедленно устраняйте – через повреждения внутрь узла попадает грязь и влага, вызывая ускоренный износ зубчатой пары и подшипников. Контролируйте герметичность системы гидроусилителя (ГУР) или электроусилителя (ЭУР), особенно в местах соединения шлангов и сальников рейки.

Следите за уровнем и качеством рабочей жидкости в системах с ГУР, соблюдая интервалы замены, указанные производителем. Используйте только рекомендованные марки масел – несоответствующие составы вызывают разрушение уплотнений и коррозию деталей. Избегайте длительного удержания руля в крайних положениях (более 5 секунд) – это создает пиковые нагрузки на насос и поршневую часть рейки.

Ключевые правила эксплуатации

Контроль состояния ходовой части: Изношенные ступичные подшипники, шаровые опоры или сайлентблоки рычагов увеличивают ударные нагрузки на рейку при движении по неровностям. Своевременно заменяйте эти компоненты.

• Мойте подкапотное пространство аккуратно, избегая прямого попадания струи воды на электроразъемы ЭУР и сальники.
• При парковке у бордюра не допускайте ударов колесами о препятствие – это деформирует тяги и вал рейки.
• Зимой перед началом движения несколько раз покачайте руль при работающем двигателе (для ГУР/ЭУР) для прогрева загустевшей жидкости.

При появлении первых признаков неисправности – стуков, тугости хода руля, утечек жидкости или нехарактерного шума – прекратите эксплуатацию и проведите диагностику. Игнорирование симптомов приводит к катастрофическим поломкам.

Действие	Риск при несоблюдении	Периодичность
Визуальный осмотр пыльников	Загрязнение механизма, коррозия	Каждое ТО или 10 000 км
Замена жидкости ГУР	Вспенивание, износ насоса, заклинивание	По регламенту (обычно 60 000 км)
Диагностика подвески	Разрушение зубьев рейки, изгиб вала	При появлении стуков/люфта

Дополнительные рекомендации: На автомобилях с ЭУР минимизируйте руление при неподвижном автомобиле («сухое руление») – это вызывает перегрев электромотора. Для машин с ГУР после глубоких луж проверяйте отсутствие воды в бачке с жидкостью. Всегда используйте зимние шины в холодный сезон – попытки тронуться с места на летней резине по льду создают запредельные нагрузки на узлы рулевого управления.

Влияние агрессивной езды на износ рулевого механизма

Агрессивная езда с резкими маневрами, проездом неровностей на высокой скорости и ударными нагрузками на руль многократно ускоряет износ компонентов рулевой рейки. Постоянные динамические удары через колеса передаются на зубчатый механизм, валы и опорные втулки, вызывая деформацию металла, сколы зубьев шестерни и разрушение пластиковых элементов.

Особенно критично воздействие на рулевую рейку при движении по разбитому покрытию: вибрации провоцируют усталостные трещины в корпусе, разбивание шлицевых соединений и выдавливание смазки из пыльников. Это ведет к появлению люфта, стуков при повороте руля и закусыванию механизма, что требует дорогостоящего ремонта или замены узла.

Конкретные последствия агрессивного вождения

• Ускоренный износ зубчатой пары – из-за ударных нагрузок при резких поворотах
• Деформация направляющих втулок – от постоянного бокового давления на тяги
• Разрушение опорных подшипников – вследствие вибраций при наезде на препятствия
• Разгерметизация пыльников – из-за перегрева и перерастяжения при экстремальных углах поворота

Тип воздействия	Результат повреждений
Резкие повороты руля в движении	Истирание зубьев рейки, задиры на валу
Проезд "лежачих полицейских" на скорости	Деформация корпуса, сколы пластиковых втулок
Дрифт, пробуксовка колес	Перегрев узла, выдавливание смазки

1. Контролировать стиль вождения: избегать резких маневров на неровных поверхностях
2. Регулярно проверять состояние пыльников и крепежных элементов
3. Проходить диагностику люфта каждые 15 000 км при активной эксплуатации

Случаи обязательного обращения в сервисный центр

Некоторые неисправности рулевой рейки невозможно устранить самостоятельно из-за сложности конструкции и необходимости специального оборудования. Попытки кустарного ремонта в таких ситуациях часто приводят к ускоренному выходу узла из строя или создают прямую угрозу безопасности движения.

Профессиональная диагностика и вмешательство критически важны при серьезных механических повреждениях, требующих разборки механизма или замены ответственных компонентов. Обращение в сервис обязательно при выявлении следующих проблем:

Критические неисправности, требующие профессионального ремонта

• Течь гидравлической жидкости в районе рейки (для ГУР) – указывает на износ сальников, трещины в корпусе или повреждение магистралей
• Механические повреждения корпуса (трещины, вмятины, коррозионные пробоины)
• Заклинивание руля или выраженное сопротивление при повороте в обе стороны
• Ошибки электроусилителя (ЭУР) на приборной панели, сопровождающиеся пропаданием усилия
• Люфт, не устраняемый регулировочным винтом – свидетельствует о выработке зубьев рейки или опорных втулок
• Деформация рулевых тяг или наконечников после удара/наезда на препятствие
• Вибрация руля с одновременным гулом при работе ГУР/ЭУР

Игнорирование перечисленных симптомов или попытки их временного устранения рискованны – неисправная рулевая рейка может полностью заблокироваться во время движения. Только специализированный сервис располагает стендами для точной диагностики, прессовым оборудованием и оригинальными комплектующими для восстановления работоспособности узла.

Список источников

При подготовке материала о неисправностях и регулировке рулевой рейки использовались следующие категории источников:

Данные источники предоставляют технические спецификации, описания процедур диагностики и ремонта, а также общие принципы работы рулевых механизмов современных автомобилей.

• Официальные руководства по ремонту и обслуживанию от производителей автомобилей (Toyota, Volkswagen, Ford и др.)
• Техническая документация поставщиков автокомпонентов (ZF, TRW, Bosch)
• Специализированные учебные пособия: "Автомобильные рулевые управления" Ю.В. Панов
• Профессиональные ресурсы для автомехаников: ALLDATA, Mitchell 1, Autodata
• Отраслевые стандарты ГОСТ Р 41.79-99 (требования к рулевым механизмам)
• Методические материалы технических вузов по дисциплине "Конструкция автомобилей"
• Протоколы диагностики сертифицированных автосервисов

Видео: Признаки неисправности рулевой рейки


• Матиз - автомат или механика? Выбираем коробку для легендарного авто

• Газораспределительный механизм - устройство, принцип работы, назначение, ТО и ремонт

• Удлинение ГАЗели - выгоды, риски и цена работ
