Электрические стеклоподъемники ВАЗ-2110 разновидности конструкций схема подключения неисправности и ремонт
Статья обновлена: 18.08.2025
Электрические стеклоподъемники на ВАЗ-2110 обеспечивают комфортное управление боковыми окнами. Знание их устройства и особенностей эксплуатации критично для поддержания работоспособности.
В статье рассматриваются распространенные типы приводов, принципиальные электрические схемы подключения к блоку управления. Подробно разбираются характерные неисправности механизмов и методы их устранения.
Понимание конструктивных отличий и алгоритмов ремонта позволит владельцам самостоятельно диагностировать проблемы и восстановить функциональность системы.
Реечный тип стеклоподъемника: конструкция и особенности
Реечный механизм стеклоподъемника ВАЗ-2110 состоит из зубчатой рейки, соединенной с нижней кромкой стекла, и приводной шестерни, установленной на валу электродвигателя. При активации привода шестерня входит в зацепление с зубьями рейки, преобразуя вращательное движение двигателя в линейное перемещение стекла. Конструкция заключена в пластиковый или металлический кожух, защищающий элементы от влаги и загрязнений.
Особенностью реечной системы является высокая точность позиционирования стекла и минимальный люфт. Рейка фиксируется направляющими роликами, предотвращающими перекос при движении. Электродвигатель оснащен встроенным червячным редуктором, обеспечивающим плавный ход и самоблокировку при отсутствии питания. Механизм крепится к дверной карте тремя болтами, а стекло фиксируется в зажиме рейки специальными заклепками или болтами.
Ключевые отличия от тросовых аналогов
- Надежность: Отсутствие гибких тросов исключает их обрыв или перекручивание
- Стабильность работы: Жесткая рейка предотвращает провисание направляющих
- Шумность: Работает тише тросовых систем при исправных подшипниках
- Ремонтопригодность (ограниченная): Требует полной замены узла при износе рейки
| Типичные неисправности | Признаки поломки |
| Износ зубьев рейки | Пропуски позиций, ступенчатое движение стекла |
| Залипание направляющих | Заедание при подъеме, неравномерная скорость |
| Окисление контактов мотора | Отказ работы в одном направлении |
| Разрушение пластиковых шестерен | Жужжание двигателя без движения стекла |
Для диагностики демонтируют обшивку двери и проверяют целостность рейки визуально. При износе свыше 30% зубьев узел подлежит замене. Техническое обслуживание включает очистку направляющих от грязи и смазку зубьев рейки силиконовым составом раз в 2 года. Критически важно соблюдать момент затяжки крепежных болтов (8-10 Н∙м) – перетяжка вызывает деформацию кожуха.
Тросовая система подъема стекла: плюсы и минусы
Тросовый механизм в стеклоподъемниках ВАЗ-2110 использует гибкий стальной трос, перемещающийся по направляющим роликам для подъема/опускания стекла. Движение передается от электродвигателя через редуктор на барабан, наматывающий или сматывающий трос.
Данная система активно применялась в ранних моделях ВАЗ из-за простоты конструкции, но обладает специфическими эксплуатационными особенностями. Ключевые достоинства и недостатки механизма:
| Преимущества | Недостатки |
|---|---|
|
|
Критические точки износа
Наибольшему разрушению подвержены концевые крепления троса в местах фиксации к стеклу и барабану. Пластиковые ролики деформируются при температуре ниже -15°C, а обледеневшие направляющие увеличивают нагрузку на электродвигатель в 2-3 раза, провоцируя сгорание обмотки.
Главные отличия передних и задних механизмов
Конструкция механизмов подъема стекол на передних и задних дверях ВАЗ-2110 существенно различается, что влияет на их эксплуатацию и ремонт. Эти различия обусловлены размерами дверей, длиной хода стекла и компоновочными решениями.
Основные отличия касаются типа применяемого механизма подъема, сложности доступа к компонентам и особенностей монтажа/демонтажа. Знание этих нюансов критически важно при диагностике неисправностей и выполнении ремонтных работ.
- Тип механизма:
- Передние двери: Используют тросиковый механизм подъема. Мотор-редуктор через систему тросиков и барабанов перемещает платформу (каретку), закрепленную на нижней кромке стекла.
- Задние двери: Применяется реечный механизм. Мотор-редуктор вращает шестерню, которая входит в зацепление с зубчатой рейкой, прикрепленной к нижней части стекла. Рейка движется по направляющим.
- Особенности ремонта и замены:
- Передние: Замена мотор-редуктора часто возможна без полного снятия механизма из двери через технологическое отверстие после отсоединения стекла. Замена тросиков или барабанов обычно требует снятия всего механизма.
- Задние: Для замены мотор-редуктора или рейки практически всегда требуется полное снятие механизма из двери. Это связано с его конструкцией и расположением.
- Доступ и установка:
- Передние: Доступ к механизму относительно проще. Установка и регулировка механизма происходят внутри двери после снятия обшивки.
- Задние: Доступ сильно затруднен из-за необходимости предварительного демонтажа полки задка салона для снятия обшивки задней двери. Сама установка реечного механизма требует точной фиксации направляющих и рейки.
| Характеристика | Передние двери | Задние двери |
|---|---|---|
| Тип механизма | Тросиковый | Реечный |
| Замена мотор-редуктора | Часто возможна без снятия всего механизма | Требует снятия всего механизма |
| Типовые проблемы | Обрыв тросиков, износ барабанов, засорение направляющих | Износ зубьев рейки или шестерни редуктора, заклинивание направляющих рейки |
| Основной доступ | Через дверной проем (после снятия обшивки) | Требует снятия обшивки двери, что невозможно без демонтажа полки задка |
Стандартная комплектация штатного электромеханизма
Базовый комплект электромеханического стеклоподъемника для ВАЗ-2110 включает несколько ключевых компонентов, обеспечивающих подъем и опускание боковых стекол. Элементы спроектированы для установки в штатные посадочные места двери без серьезной модификации конструкции.
Основные детали собраны в единый функциональный блок, соединяемый с бортовой сетью автомобиля через стандартизированные разъемы. Механическая часть рассчитана на долговременную работу в условиях вибрации и перепадов температур.
Состав комплекта
- Электродвигатель редукторного типа – червячная передача с планетарным редуктором, оснащенный термопредохранителем
- Подъемный механизм – тросовая система или рычажная конструкция (в зависимости от года выпуска)
- Направляющие ролики – металлические или полимерные элементы для плавного хода троса
- Монтажная пластина – стальной кронштейн с крепежными отверстиями под кузовные болты
- Штатный жгут проводов – проводка с фабричной изоляцией и разъемами (обычно 5-контактный)
| Компонент | Характеристики |
| Мощность двигателя | 45-60 Вт (12V DC) |
| Скорость подъема | 3-5 см/сек (без нагрузки) |
| Ресурс циклов | ≥ 15 000 включений |
| Защита от перегрузки | Биметаллический термовыключатель |
Важно: В передних дверях применяются асимметричные механизмы (левые/правые версии), тогда как задние стеклоподъемники имеют универсальную конструкцию. Все крепежные элементы поставляются в комплекте, включая специализированные болты и пластиковые клипсы.

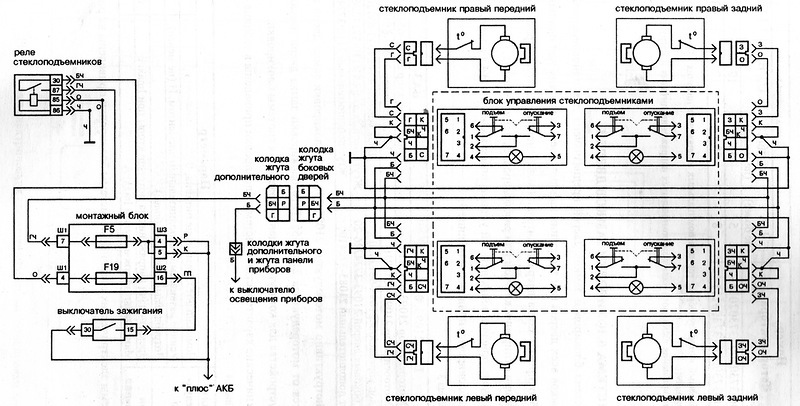

Расшифровка электрической схемы подключения
Схема подключения электрических стеклоподъемников ВАЗ-2110 основана на взаимодействии блока управления, моторов-редукторов и органов управления. Ключевые элементы цепи включают реле защиты, предохранители, кнопочные переключатели и силовые провода. Питание системы осуществляется от бортовой сети автомобиля напряжением 12 В через предохранитель F2 (20 А), установленный в монтажном блоке.
Реле стеклоподъемников (контактная группа на 30-40 А) выполняет две критические функции: коммутацию высоких токов двигателей и защиту от перегрузок. Принципиальная схема предполагает раздельное управление передними и задними дверьми с возможностью дублирования команд от водительской панели. Цветовая маркировка проводов стандартизирована для всех модификаций.
Компоненты цепи и их взаимодействие
Базовые элементы системы:
- Моторы-редукторы (4 шт.) – преобразуют электрическую энергию в механическое движение стекол
- Блок переключателей – водительский модуль с возможностью блокировки задних стекол
- Дверные кнопки – локальные органы управления для каждой двери
- Реле К5 – силовое реле в монтажном блоке (контакты 30-87)
Алгоритм работы при подъеме стекла:
- Нажатие кнопки "Вверх" замыкает цепь управления на массу
- Реле К5 активирует силовую линию (+12В)
- Ток поступает на мотор через коричневый (плюс) и черный (минус) провода
- Двигатель вращается в прямом направлении
| Цвет провода | Назначение | Сечение (мм²) |
|---|---|---|
| Красный | Питание +12В от реле | 2.5 |
| Черный | Управляющая масса | 0.75 |
| Коричневый | Плюс мотора (подъем) | 1.5 |
| Синий | Минус мотора (опускание) | 1.5 |
Диагностика неисправностей требует проверки целостности цепи: напряжение на контактах реле при включении зажигания, сопротивление моторов (3-5 Ом), отсутствие коррозии в разъемах. Частые проблемы включают обрыв проводов в гофре двери, окисление кнопок и выход из строя реле. При замене компонентов соблюдайте полярность подключения моторов.
Цветовая маркировка проводов питания электродвигателя
Цветовая маркировка проводов электродвигателя стеклоподъемника ВАЗ-2110 стандартизирована для упрощения диагностики и ремонта. Основные силовые провода управления мотором имеют характерную расцветку, позволяющую определить их назначение без схемы.
На электродвигатель приходят два силовых провода, отвечающих за направление вращения. Цвет изоляции зависит от расположения стеклоподъемника и года выпуска авто, но общепринятая маркировка сохраняется.
| Цвет провода | Назначение | Локализация |
|---|---|---|
| Коричневый с красной полосой | Питание двигателя (подъем стекла) | Передний левый |
| Коричневый с синей полосой | Питание двигателя (опускание стекла) | Передний левый |
| Серый с красной полосой | Питание двигателя (подъем стекла) | Передний правый |
| Серый с синей полосой | Питание двигателя (опускание стекла) | Передний правый |
Критические особенности маркировки:
- Полярность определяется автоматически при правильном подключении: смена проводов местами меняет направление вращения мотора
- Черный провод всегда соответствует массе (обязательно проверяется тестером)
- В автомобилях после 2003 года возможны вариации синих и зеленых расцветок
При замене двигателя крайне важно сверять маркировку на разъеме нового узла со старой проводкой. Несоответствие цветов требует прозвонки цепи тестером перед подачей питания.
Порядок подключения блока управления стеклоподъемниками
Правильное подключение блока управления (БУ) критично для работы стеклоподъемников. Нарушение схемы может вызвать короткое замыкание, отказ двигателей или повреждение блока. Перед началом работ отсоедините минусовую клемму аккумулятора.
Подготовьте инструменты: мультиметр, комплект изоленты/термоусадки, нож, набор отверток и схему подключения для вашей модели БУ (штатная или производителя). Убедитесь в целостности проводки и разъемов.
Пошаговая инструкция
- Определите место установки. Штатный блок монтируется за обшивкой двери водителя. Послемаркетные версии размещаются в полости торпедо или под сиденьем. Закрепите корпус саморезами или клипсами.
- Подключите питание:
- Красный провод (+12V) – к постоянному плюсу замка зажигания через предохранитель 15А
- Черный провод (GND) – к массе авто на кузовной болт (очистите точку контакта)
- Желтый провод (ACC) – к линии зажигания для активации системы
- Соедините БУ с двигателями. Каждому стеклоподъемнику соответствуют 2 провода (обычно цветные пары: синий/белый – передние, зеленый/серый – задние). Подключите клеммы к моторам согласно схеме, соблюдая полярность.
- Подключите кнопки управления. Разведите 5-жильный шлейф от БУ к водительской панели (управление всеми окнами) и отдельные провода к дверным кнопкам пассажиров. Фиксируйте разъемы до щелчка.
- Проверьте работу. Подключите АКБ, последовательно протестируйте:
- Подъем/опускание каждого стекла с водительской панели
- Автостоп при встрече препятствия (если функция поддерживается)
- Блокировку задних стекол переключателем на водительской дверце
Примечание: цвета проводов могут отличаться у разных производителей! Сверяйтесь с маркировкой на разъемах БУ и мануалом. Изолируйте все соединения термоусадкой после проверки.

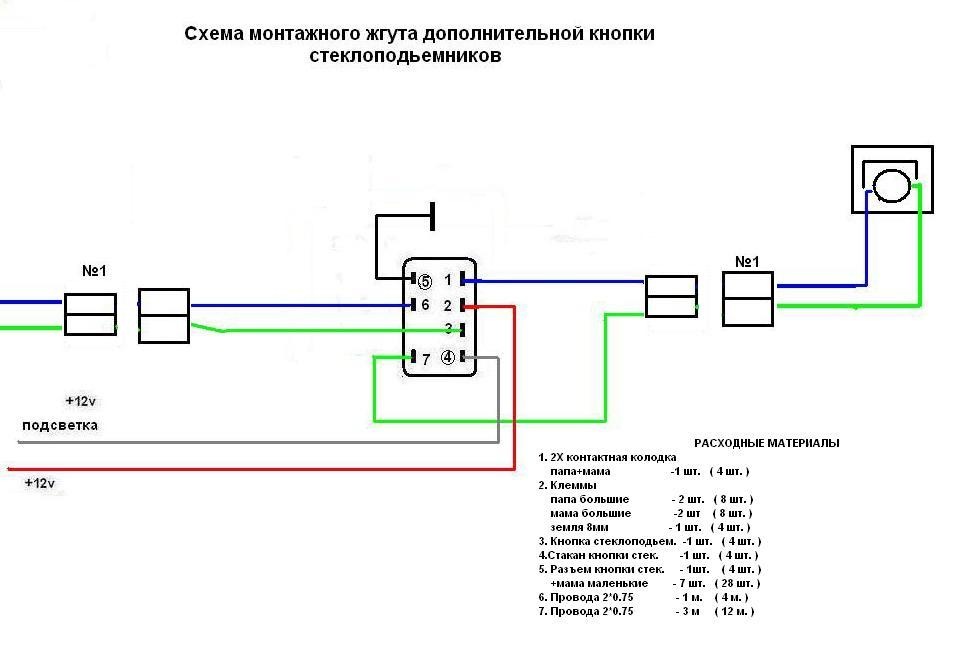

Подключение кнопок управления на водительской двери
Блок кнопок водительской двери управляет всеми стеклоподъемниками через центральный модуль. Подключение требует точного соблюдения схемы и цветовой маркировки проводов. Основные компоненты цепи: питание +12В, масса, сигнальные линии к двигателям окон и проводка к блоку реле/контроллеру.
Перед работами обязательно отсоедините клемму аккумулятора. Убедитесь в целостности изоляции проводов и чистоте контактов разъемов. Используйте мультиметр для прозвонки цепи при диагностике. Ошибки подключения могут привести к выходу из строя моторов или предохранителя F5 (7.5А).
Схема подключения проводов
Цветовая маркировка проводов для типового блока кнопок ВАЗ-2110:
| Цвет провода | Назначение | Куда подключается |
|---|---|---|
| Красный | Постоянное +12В | Через предохранитель к АКБ |
| Чёрный | Масса | Кузов автомобиля |
| Синий с чёрным | Управление левым передним стеклом | К двигателю двери водителя |
| Зелёный с красным | Управление правым передним стеклом | К реле стеклоподъемников |
| Коричневый с белым | Управление задними стеклами | К блоку центрального замка |
Примечание: цвета могут незначительно отличаться в зависимости от года выпуска авто. Всегда сверяйтесь с мануалом конкретной модели.
Порядок подключения:
- Снимите обшивку двери, открутив крепежные винты в районе ручки и кармана
- Демонтируйте старый блок кнопок, отсоединив колодку проводов
- Зачистите контакты на новом блоке, обработав их контактной смазкой
- Соедините провода согласно таблице цветовой маркировки
- Фиксируйте провода пластиковыми хомутами, избегая перегибов
- Проверьте работоспособность всех стеклоподъемников перед сборкой двери
Алгоритм замены неисправного электродвигателя
Перед началом работ отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте набор отверток (крестовых и плоских), торцевые ключи на 10 и 13 мм, монтажную лопатку и новый моторчик, соответствующий типу вашего стеклоподъемника (регуляторный или тросовый).
Снимите внутреннюю обшивку двери: демонтируйте подлокотник, ручку и пластиковую накладку стеклоподъемника, открутите саморезы по периметру панели. Аккуратно подденьте обшивку монтажной лопаткой, отсоедините клипсы и снимите ее, оставив доступ к механизму.
Демонтаж старого двигателя
- Снимите влагозащитную мембрану (при наличии), сохраняя целостность
- Опустите стекло до положения, обеспечивающего доступ к крепежу мотора
- Отсоедините электрический разъем двигателя
- Выкрутите 3 болта крепления электродвигателя к подъемному механизму (ключ 13 мм)
- Извлеките мотор вместе с червячной передачей, избегая резких движений
Монтаж нового двигателя
| Этап | Действия | Контроль |
|---|---|---|
| Подготовка | Очистите посадочное место от грязи. Сравните геометрию и разъем нового/старого моторов | Совпадение крепежных отверстий |
| Установка | Совместите вал двигателя с шестерней механизма. Зафиксируйте 3 болтами (не перетягивайте!) | Плавность хода червячной передачи |
| Подключение | Подсоедините разъем проводки. Временно подключите АКБ для проверки работоспособности | Движение стекла в обоих направлениях без заеданий |
После успешной проверки: обязательно снимите клемму АКБ снова. Восстановите влагозащитную мембрану (герметиком обработайте места креплений), установите обшивку в обратной последовательности. Финишная проверка: после подключения аккумулятора протестируйте работу стеклоподъемника при полностью собранной двери.
Ремонт заедающего реечного механизма
Заедание реечного механизма стеклоподъемника ВАЗ-2110 обычно вызвано износом пластиковой шестерни привода, загрязнением направляющих рейки или деформацией зубчатой рейки. Первым признаком проблемы является затрудненное движение стекла с характерным скрежетом или рывками, особенно в морозную погоду. Проверку начинают со снятия обшивки двери и визуального осмотра узла на предмет перекоса и посторонних предметов.
Обязательно демонтируйте стеклоподъемник для точной диагностики, отсоединив разъем питания и открутив крепежные болты. Обратите внимание на состояние пластмассовой шестерни электродвигателя – сколы и стертые зубья требуют замены. Параллельно проверьте целостность стальной рейки: погнутые участки аккуратно выправляются плоскогубцами, а при сильной коррозии или срыве зубьев узел подлежит замене.
Этапы восстановления работоспособности
- Очистите рейку и направляющие от старой засохшей смазки, грязи и окислов металлической щеткой
- Обезжирьте поверхности рейки и салазок растворителем или бензином "Калоша"
- Нанесите смазку:
- Литиевые составы (ШРУС-4, ЦИАТИМ-201) – для направляющих
- Силиконовую смазку-спрей – для зубьев рейки
- Запрещено использовать: солидол, графитовую смазку или WD-40
- Замените изношенные компоненты:
Деталь Признаки износа Решение Пластиковая шестерня Стертые/сломанные зубья Установка ремкомплекта Подвижные ролики Люфт, трещины на корпусе Замена попарно Стальная рейка Деформация, срыв 3+ зубьев Монтаж нового узла - Соберите узел, проверив параллельность рейки и шестерни
- Выполните калибровку хода стекла: полностью поднимите и опустите стекло 3-4 раза кнопкой
После ремонта избегайте резких перепадов температур и механических нагрузок на кромку стекла. Для профилактики раз в 2 года очищайте и обновляйте смазку в направляющих, особенно перед зимним сезоном. При замене шестерни используйте только оригинальные ремкомплекты – дешевые аналоги быстро разрушаются под нагрузкой.
Устранение обрыва троса в подъемном механизме
Обрыв троса приводит к полной неработоспособности стеклоподъемника. Для восстановления механизма потребуется демонтировать дверную карту и извлечь подъемный механизм. Обязательно отсоедините клеммы АКБ перед началом работ.
Процедура требует замены поврежденного троса, так как восстановление обрывов не обеспечит надежной работы. Приобретите ремонтный комплект для вашей модели подъемника, включающий новые тросы, направляющие ролики и крепеж.
Порядок замены троса
- Снимите дверную карту: открутите крепежные винты, снимите ручки и подстаканники, аккуратно отсоедините клипсы по периметру.
- Отсоедините электропроводку от мотор-редуктора и снимите защитную полиэтиленовую мембрану.
- Зафиксируйте стекло в верхнем положении струбцинами через деревянные прокладки.
- Демонтируйте подъемный механизм: открутите болты крепления к двери и мотор-редуктору.
- Разберите механизм на верстаке: снимите пластиковые направляющие и приводные ролики.
- Извлеките оборванный трос, очистите ролики и пазы от старой смазки.
- Установите новый трос, строго соблюдая схему заправки согласно техдокументации.
- Нанесите смазку Shubert ML-1 на направляющие канавки и ролики.
- Соберите механизм, проверьте плавность хода троса рукой.
- Установите механизм в дверь, подключите электропроводку, закрепите стекло.
- Проверьте работу стеклоподъемника, установите мембрану и дверную карту.
| Типичные ошибки | Последствия | Профилактика |
|---|---|---|
| Неправильная заправка троса | Перекос стекла, повторный обрыв | Сверка со схемой производителя |
| Отсутствие смазки роликов | Ускоренный износ троса | Обновление смазки при ТО |
| Перетяжка крепежных болтов | Деформация механизма | Использование динамометрического ключа |
Важно: после замены троса выполните калибровку стеклоподъемника: полностью поднимите и опустите стекло 3 раза с удержанием кнопки в крайних положениях для сброса ошибок блока управления.
Чистка и восстановление контактов в разъемах
Загрязнение или окисление контактов в разъемах стеклоподъемников – частая причина нестабильной работы или полного отказа механизма. Проблема проявляется как периодическое срабатывание привода, необходимость многократного нажатия кнопки или характерное потрескивание в районе разъемов при попытке управления. Отложения на контактах увеличивают сопротивление, мешая прохождению тока.
Работу начинайте с обязательного снятия минусовой клеммы с аккумуляторной батареи. Определите разъемы цепи стеклоподъемника: основной жгут в двери (между кузовом и дверью), разъемы на мотор-редукторе и на блоке управления (если установлен). Внимательно осмотрите каждый разъем на предмет видимых повреждений корпуса, следов перегрева (плавления, потемнения пластика) или влаги внутри.
Этапы чистки и восстановления
- Аккуратное разъединение: Отсоедините разъемы, нажав на фиксатор. Не тяните за провода – только за корпус разъема.
- Визуальная диагностика: Тщательно осмотрите металлические контактные площадки (штырьки и гнезда) на предмет:
- Окисления (белесый, зеленоватый или темный налет).
- Загрязнения (пыль, грязь, следы смазки).
- Коррозии (разрушение металла).
- Ослабления натяга (гнезда не плотно обжимают штырьки).
- Оплавления или подгорания.
- Механическая очистка:
- Используйте небольшую щетку с жесткой щетиной (старая зубная щетка) для удаления сухой грязи и рыхлого налета.
- Аккуратно зачистите контакты мелкозернистой наждачной бумагой (№600-800) или специальным ершиком для контактов. Цель – удалить пленку окислов, не стирая сам контактный слой.
- Тщательно продуйте разъемы сжатым воздухом или резиновой грушей для удаления абразивной пыли.
- Химическая очистка:
- Обильно обработайте контакты специальным очистителем электронных контактов (WD-40 Specialist Contact Cleaner, Kontakt U, Lavr Contact Cleaner и аналоги). Избегайте универсальных WD-40 и растворителей – они могут повредить пластик.
- Активно вставьте и вытащите штекер разъема несколько раз для распределения состава по контактным поверхностям.
- Дайте разъему полностью высохнуть согласно инструкции к очистителю.
- Восстановление натяга (при необходимости): Если гнездовые контакты в разъеме разжаты и плохо удерживают штырек:
- Очень осторожно подогните усики гнезда тонкой отверткой или шилом, чтобы увеличить силу прижима.
- Действуйте предельно аккуратно, чтобы не сломать хрупкий контакт.
- Защита: После чистки и просушки нанесите тонкий слой токопроводящей смазки (например, Liqui Moly Electronic-Spray) или консервирующего состава (Kontakt S61) на контакты. Это замедлит повторное окисление.
- Сборка и проверка: Надежно соедините разъемы до щелчка фиксатора. Подключите АКБ и проверьте работу стеклоподъемника во всех режимах.
Если после всех процедур проблема сохраняется, осмотрите провода на предмет обрыва возле разъема или поврежденной изоляции. В случае сильной коррозии или физического разрушения контактов потребуется замена разъема или его контактных гнезд/штекеров.
Ремонт залипающих кнопок управления стеклами
Залипание кнопок стеклоподъемников ВАЗ-2110 обычно вызвано загрязнением или окислением токопроводящих дорожек внутри блока управления. При длительной эксплуатации пыль, влага и продукты износа контактов образуют слой, нарушающий электрическое соединение. Характерные признаки – необходимость многократного нажатия для срабатывания или самопроизвольное опускание стекла.
Перед разборкой подготовьте инструменты: крестовую отвертку, спирт/очиститель контактов, ватные палочки, мелкую наждачную бумагу (P600-800), токопроводящую смазку (при наличии). Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания при демонтаже блока.
Пошаговая инструкция восстановления
- Демонтаж блока: Подденьте плоской отверткой фиксаторы крышки блока кнопок со стороны лобового стекла. Аккуратно извлеките блок из посадочного места, отсоедините разъемы проводки.
- Разборка корпуса:
- Открутите саморезы на нижней панели блока
- Снимите резиновые колпачки кнопок, поддев их иголкой
- Разъедините половинки корпуса, отжав пластиковые защелки
- Очистка контактов:
- Протрите токоведущие дорожки на плате ватной палочкой, смоченной в спирте
- Аккуратно зачистите потемневшие участки наждачной бумагой (без чрезмерного усилия!)
- Удалите стружку кисточкой, обработайте контакты очистителем
- Сборка и проверка:
- Нанесите тонкий слой токопроводящей смазки на контактные площадки
- Соберите корпус в обратной последовательности, установите резиновые колпачки
- Подключите блок к разъемам, закрепите в штатном месте
- Подайте питание АКБ, проверьте работу всех кнопок при поднятых/опущенных стеклах
При сильном износе контактных пластин потребуется замена кнопочного модуля. Если проблема сохраняется после чистки, проверьте целостность проводки мультиметром – возможен обрыв проводов в гофре между дверью и кузовом. Для профилактики повторного залипания обрабатывайте контакты силиконовой смазкой при сезонном обслуживании авто.
Замена направляющих пластиковых роликов
Пластиковые ролики направляющих стеклоподъемника со временем изнашиваются или трескаются, что приводит к перекосу стекла, заеданию при подъеме/опускании и характерному скрежету. Их замена – обязательная процедура при возникновении таких симптомов, игнорирование которой вызовет повреждение механизма или троса.
Для работы потребуются новые ролики (рекомендуется брать оригинальные 2110-6984192 или качественные аналоги), крестообразная отвертка, плоскогубцы, ключ Torx T15 (T20), чистая ветошь и силиконовая смазка. Предварительно снимите дверную обивку и отсоедините клеммы АКБ.
Пошаговая процедура замены
Демонтаж старого ролика:
- Снимите стекло с направляющих, открутив два болта крепления стекла на каретке (ключ Torx T15/T20).
- Опустите каретку вниз для доступа к ролику.
- Выдавите ось ролика из каретки, аккуратно постукивая тонким пробойником или отверткой (ось фиксируется стопорным кольцом или развальцовкой).
- Снимите изношенный ролик и очистите посадочное место от грязи.
Установка нового ролика:
- Нанесите тонкий слой силиконовой смазки на ось и внутреннюю поверхность нового ролика.
- Установите ролик на каретку, совместив отверстие с проушиной.
- Запрессуйте ось до упора, убедившись в свободном вращении ролика (при наличии стопорного кольца – установите его).
- Повторите процедуру для второго ролика (верхнего и нижнего).
Сборка и проверка:
- Установите стекло на каретку, затяните болты крепления.
- Вручную несколько раз переместите каретку по направляющим по всей высоте.
- Подключите питание и проверьте работу стеклоподъемника.
- Установите дверную обивку на место.
Важно: Перед сборкой протрите направляющие рейки от старой смазки и грязи, затем нанесите новый тонкий слой силиконовой смазки. Не используйте масло или WD-40 – они притягивают пыль и усугубляют износ.
Проверка и замена плавкого предохранителя
При отказе стеклоподъемника первым делом проверьте целостность предохранителя F4 (20 А) в монтажном блоке. Он отвечает за питание цепи стеклоподъемников и при перегрузке или коротком замыкании перегорает, разрывая цепь. Локализация блока зависит от года выпуска авто: в ранних моделях (до ~2003 г.) он расположен под панелью приборов со стороны водителя, в поздних – возле аккумулятора под пластиковой крышкой.
Для диагностики извлеките предохранитель специальным пластиковым пинцетом из гнезда блока. Визуально осмотрите металлическую перемычку: если она разорвана или оплавился пластиковый корпус – элемент требует замены. Для точности используйте мультиметр в режиме прозвонки: отсутствие звукового сигнала при касании щупами к контактам подтверждает обрыв.
Процедура замены
- Выключите зажигание и снимите клемму «–» с аккумулятора.
- Извлеките неисправный предохранитель, надавив на фиксаторы пинцетом.
- Установите новый предохранитель строго на 20 А. Использование «жучков» или элементов другого номинала запрещено – это может привести к возгоранию проводки.
- Подключите аккумулятор и проверьте работу стеклоподъемников.
Если новый предохранитель сразу перегорает, ищите причину в цепи: заклинивание механизма подъемника, замыкание проводов в дверном гофре, неисправность мотор-редуктора или блока управления. Для дальнейшей диагностики потребуется схема подключения и мультиметр.
Регулировка плавности хода стекла после ремонта
После замены стеклоподъемника или направляющих необходимо проверить и отрегулировать ход стекла. Неправильная установка приводит к перекосам, заеданию или преждевременному износу механизма. Плавность движения достигается точной юстировкой положения стекла относительно рамки двери.
Основные регулировки выполняются через технологические отверстия в дверной карте. Требуется ослабить крепежные болты стекла и направляющих, выставить правильный угол, после чего зафиксировать соединения. Обязательно проверьте состояние пластиковых роликов и смазку рейки шестерни.
Порядок регулировки
- Снимите обшивку двери для доступа к механизму.
- Ослабьте болты крепления стекла к каретке (2 шт.) и направляющих к кузову (3-4 шт.).
- Переместите стекло вручную в крайнее верхнее положение.
- Выровняйте стекло параллельно уплотнителю, исключив перекосы:
- По вертикали – смещением каретки в передней/задней части
- По наклону – изменением положения нижних кронштейнов направляющих
- Затяните болты с моментом 8-10 Н∙м, сохраняя выставленное положение.
- Проверьте ход привода во всем диапазоне:
- Движение без рывков и посторонних шумов
- Равномерный прижим к уплотнителю в верхней точке
- Автоматическое срабатывание реле концевиков
| Проблема | Причина | Способ устранения |
|---|---|---|
| Стекло трется о рамку | Неверный угол наклона направляющих | Ослабить нижние болты, сдвинуть кронштейн вперед/назад |
| Заедание при подъеме | Перекос каретки или сухие направляющие | Смазать рейку литолом, проверить параллельность стекла |
| Свист или скрежет | Износ роликов, попадание грязи | Заменить пластиковые втулки, очистить зубчатую рейку |
Важно: Все регулировки выполняются при подключенном АКБ с выключенным зажиганием. После фиксации болтов протестируйте работу 5-10 циклов подъема/опускания. При сохранении проблем проверьте целостность тросов и состояние электродвигателя.
Список источников
При подготовке материалов о конструкции и обслуживании электростеклоподъемников ВАЗ-2110 использовались специализированные технические документы и практические руководства. Основное внимание уделялось официальным данным и проверенным методикам ремонта.
Ниже представлены ключевые источники, содержащие схемы подключения, описания типов механизмов и алгоритмы диагностики неисправностей. Все материалы соответствуют спецификациям производителя.
- Официальное руководство по ремонту ВАЗ-2110 (издательство "Третий Рим")
- Электросхемы автомобилей LADA Samara (заводская документация АВТОВАЗ)
- Технический бюллетень № Р-330 "Неисправности электростеклоподъемников" (сервисный центр LADA)
- Практическое пособие "Электрооборудование ВАЗ-2110" (автор Горбунов В.П.)
- Каталог компонентов "Электростеклоподъемники: реечные и тросовые системы" (каталог FAE Parts)
- Видеоархив "Диагностика мотор-редукторов" (учебный центр "Автоэлектрик-Профи")
- Методичка "Замена направляющих стекол ВАЗ-2110" (СТО "Лада-Сервис")
