Электронный блок управления двигателем - основные функции

Статья обновлена: 18.08.2025

Электронный блок управления двигателем (ЭБУ) - критически важный компонент современного автомобиля, выполняющий роль его "мозга". Этот компактный компьютер непрерывно анализирует работу силового агрегата и координирует все ключевые процессы.

Без ЭБУ невозможна точная работа систем впрыска топлива, зажигания, контроля токсичности выхлопа и многих других функций. Блок обрабатывает данные от десятков датчиков в реальном времени, принимая до тысячи решений в секунду для оптимизации работы двигателя.

Понимание устройства и принципов работы ЭБУ необходимо для диагностики неисправностей, тюнинга автомобиля и грамотной эксплуатации транспортного средства в современных условиях.

Физическое расположение блока под капотом

ЭБУ двигателя чаще всего монтируется в подкапотном пространстве для минимизации длины проводных трасс к датчикам и исполнительным механизмам. Это снижает риск наводок и искажения сигналов, обеспечивая быструю реакцию системы управления.

Конкретное место установки варьируется в зависимости от марки и модели автомобиля, но всегда выбирается с учётом защиты от агрессивных воздействий среды. Основными критериями являются ограничение прямого контакта с водой, грязью, вибрацией и чрезмерным теплом от двигателя.

Типичные зоны размещения

Защищённые ниши в моторном щите (перегородка между двигателем и салоном)
Пространство за аккумуляторной батареей или рядом с блоком предохранителей
Кронштейны на крыле (обычно с внутренней стороны)
Пространство под лобовым стеклом, закрытое пластиковыми кожухами или водоотводящими козырьками

Фактор риска	Способы защиты ЭБУ
Влага и брызги	Герметичный корпус с уплотнительными резинками, гидроизоляционные кожухи
Вибрация	Амортизирующие крепления, резиновые демпферы
Тепловое воздействие	Теплоотражающие экраны, вынос от выпускного коллектора и радиатора
Механические повреждения	Жёсткие кронштейны, расположение в зонах, недоступных для случайных ударов

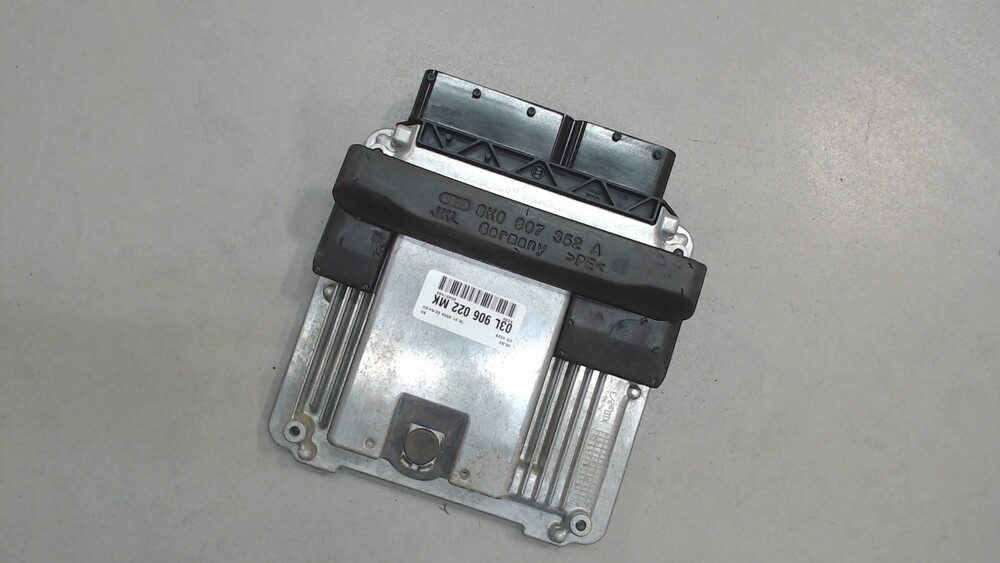

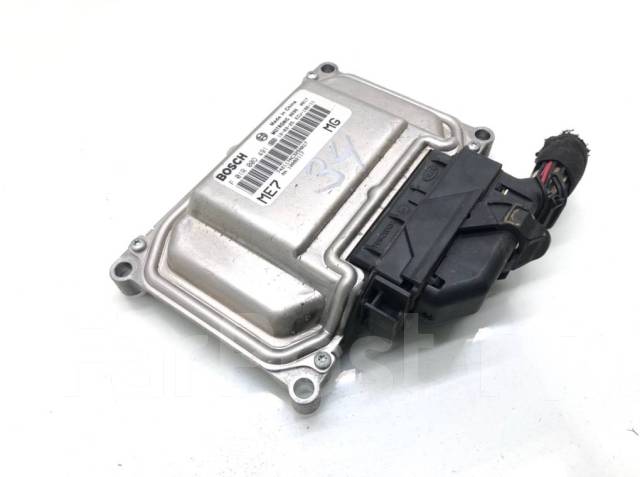

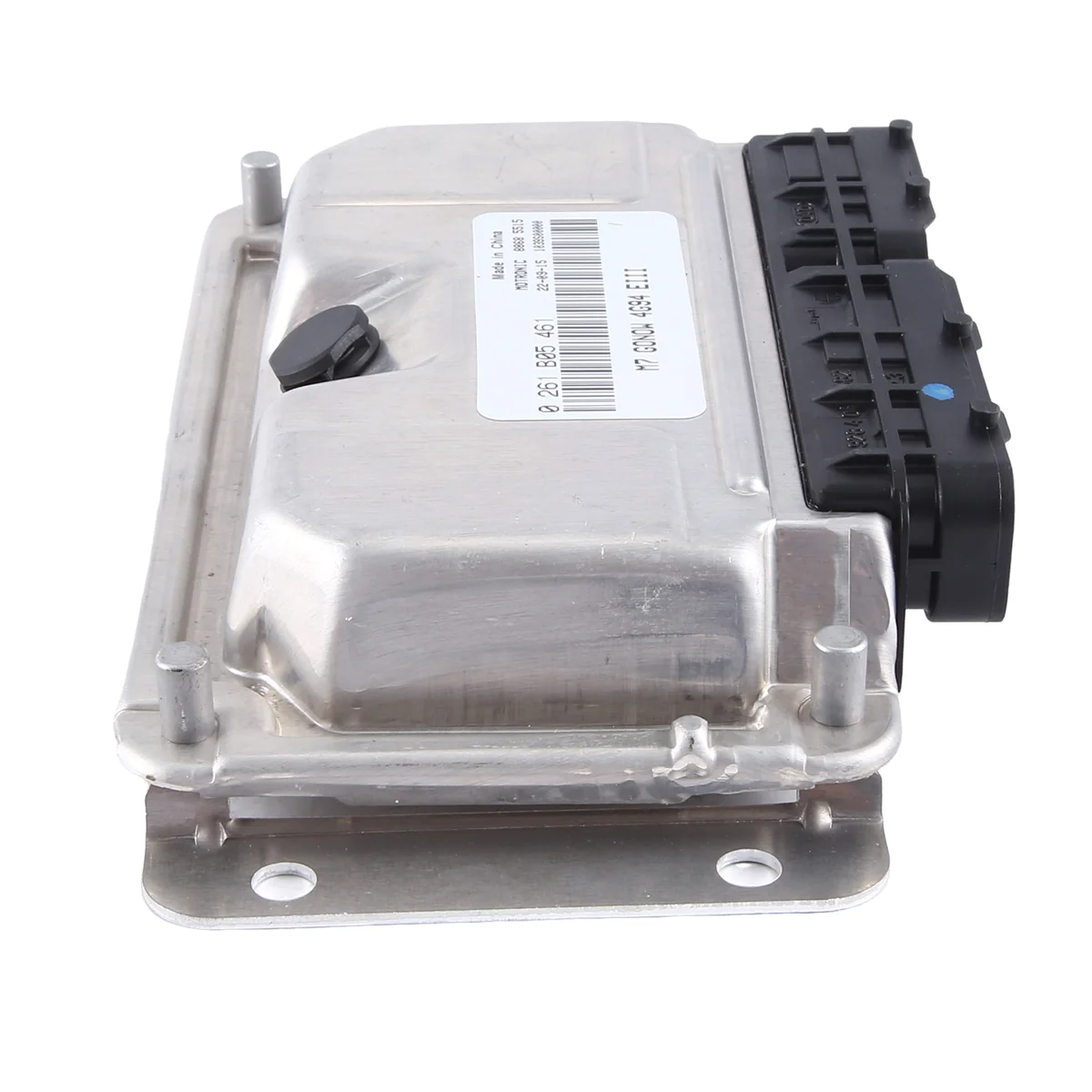

При поиске ЭБУ следует ориентироваться на компактный металлический или пластиковый корпус прямоугольной формы с массивным разъёмом для жгута проводов. Часто он помечен маркировкой ECU, PCM или DME. В современных авто блок может быть скрыт декоративными накладками, требующими демонтажа для доступа.

Роль в управлении впрыском топлива

ЭБУ непрерывно рассчитывает оптимальное количество топлива для подачи в цилиндры на основе данных от датчиков: положения дроссельной заслонки (ДПДЗ), массового расхода воздуха (ДМРВ), температуры охлаждающей жидкости, лямбда-зонда и датчика коленвала. Алгоритмы контроллера анализируют эти параметры в реальном времени, учитывая режим работы двигателя (холостой ход, ускорение, прогрев) и экологические нормы.

На основе расчётов формируются управляющие импульсы для топливных форсунок. ЭБУ определяет:

Момент начала впрыска (синхронизация с положением коленвала)
Длительность импульса (объём впрыскиваемого топлива)
Последовательность работы форсунок (параллельный или фазированный впрыск)

Коррекция подачи топлива происходит до 100 раз в секунду для поддержания стехиометрического состава топливовоздушной смеси (14.7:1 для бензина).

Ключевые функции управления впрыском

Режим работы	Действие ЭБУ
Пуск двигателя	Увеличение длительности импульсов для обогащения смеси
Прогрев	Постепенное снижение подачи топлива по мере нагрева
Холостой ход	Коррекция по сигналам ДПКВ и датчика кислорода
Резкое ускорение	Кратковременное обогащение смеси
Торможение двигателем	Полное отключение впрыска

При отклонении состава смеси от нормы (обогащение/обеднение) ЭБУ корректирует длительность импульсов, используя показания лямбда-зонда в замкнутом контуре. В аварийных режимах (отказ датчиков) активируется резервная карта впрыска с фиксированными параметрами для обеспечения работы двигателя.

Контроль зажигания и момент искрообразования

Электронный блок управления двигателем (ЭБУ) непрерывно вычисляет оптимальный момент зажигания для каждого цилиндра, основываясь на данных от датчиков: положения коленчатого вала (ДПКВ), детонации, температуры охлаждающей жидкости и расхода воздуха. Точный угол опережения зажигания (УОЗ) определяется с учетом текущих оборотов двигателя, нагрузки, температуры и качества топлива для обеспечения максимальной мощности, экономичности и минимизации вредных выбросов.

При возникновении детонации (неуправляемого самовоспламенения топливной смеси) датчик детонации передает высокочастотные вибрации в ЭБУ, который мгновенно корректирует УОЗ в сторону "позднего" зажигания, защищая двигатель от повреждений. После устранения опасных условий блок постепенно возвращает оптимальные настройки.

Управление искрообразованием

Процесс формирования искры реализуется через:

Катушки зажигания: ЭБУ подает управляющие импульсы на первичную обмотку, генерируя высокое напряжение во вторичной обмотке.
Распределение искры: В системах с индивидуальными катушками (COP) или катушками на свечу (CNP) ЭБУ активирует конкретную катушку синхронно с тактом сжатия в соответствующем цилиндре.

Фактор влияния	Реакция ЭБУ на момент зажигания
Повышение оборотов	Увеличивает УОЗ для завершения горения до ВМТ
Увеличение нагрузки	Уменьшает УОЗ для предотвращения детонации
Низкое октановое число топлива	Сдвигает зажигание "назад"
Перегрев двигателя	Корректирует УОЗ в сторону более позднего

Критическая роль ЭБУ проявляется при адаптации параметров зажигания к износу двигателя или изменяющимся условиям эксплуатации. Система динамически балансирует между предельной эффективностью и безопасностью, используя алгоритмы обратной связи по сигналам лямбда-зонда и датчика детонации.

Регулировка фаз газораспределения

ЭБУ двигателя управляет системой изменения фаз газораспределения (VVT/VCT) для оптимизации момента открытия/закрытия впускных и выпускных клапанов. Это достигается через гидравлические или электрические исполнительные механизмы, воздействующие на распределительные валы. Точное позиционирование валов позволяет адаптировать газораменные процессы под текущие режимы работы силового агрегата.

Датчики положения распредвалов (CMP) и коленчатого вала (CKP) непрерывно передают данные в ЭБУ. Анализируя эту информацию совместно с показателями нагрузки, оборотов и температуры, блок управления рассчитывает оптимальные фазы. Корректировка осуществляется в реальном времени, обеспечивая синхронизацию работы клапанов с тактами двигателя.

Ключевые задачи системы

Повышение крутящего момента на низких оборотах за счёт раннего закрытия впускных клапанов
Увеличение мощности на высоких оборотах благодаря расширению фазы перекрытия клапанов
Снижение расхода топлива путём оптимизации наполнения цилиндров
Минимизация вредных выбросов за счёт улучшения продувки цилиндров

Принцип адаптации: При изменении режима движения (например, резком ускорении) ЭБУ мгновенно корректирует фазы, смещая распредвалы на 5-50° относительно базового положения. Для холодного пуска применяется специальный алгоритм, уменьшающий перекрытие клапанов для стабилизации холостого хода.

Режим работы	Оптимальная фаза	Эффект
Холостой ход	Минимальное перекрытие	Стабильность оборотов
Средние нагрузки	Позднее закрытие впускных клапанов	Экономия топлива до 7%
Максимальная мощность	Максимальное перекрытие	Улучшение продувки цилиндров

Управление системой рециркуляции выхлопных газов

Система рециркуляции выхлопных газов (EGR) снижает температуру сгорания в цилиндрах, перенаправляя часть отработавших газов обратно во впускной коллектор. Это подавляет образование оксидов азота (NOx) – вредных выбросов, возникающих при пиковых температурных режимах работы двигателя.

ЭБУ двигателя регулирует клапан EGR на основе данных с датчиков: положения дроссельной заслонки (TPS), массового расхода воздуха (MAF), температуры охлаждающей жидкости (ECT), оборотов коленвала (CKP) и абсолютного давления во впуске (MAP). Алгоритм управления активирует рециркуляцию только в определенных режимах: при средних нагрузках и оборотах, исключая холостой ход, полную мощность или холодный запуск.

Ключевые аспекты управления EGR

Стратегии регулирования:

Широтно-импульсная модуляция (PWM) для плавного изменения потока газов
Корректировка по данным лямбда-зонда для поддержания стехиометрии
Адаптация под износ компонентов (самообучение блока)

Диагностика неисправностей: ЭБУ отслеживает:

Рассогласование заданного/фактического положения клапана
Аномалии давления во впускном тракте
Нехарактерные показания датчика температуры ОЖ

При ошибках система деактивирует EРГ, включает сигнал "Check Engine" и переходит на аварийные карты топливоподачи, чтобы предотвратить повреждение катализатора или неустойчивую работу двигателя.

Координация турбонаддува и интеркулера

ЭБУ непрерывно регулирует работу турбокомпрессора для достижения оптимального давления наддува, анализируя данные датчиков: положения дроссельной заслонки, расхода воздуха, температуры впускного заряда и давления во впускном коллекторе. Управление осуществляется через актуатор Wastegate (перепускной клапан) или изменением геометрии турбины (VGT), что позволяет точно дозировать энергию выхлопных газов для раскручивания крыльчатки компрессора.

После сжатия в турбине воздух нагревается, снижая плотность и повышая риск детонации. Здесь подключается интеркулер: ЭБУ контролирует его эффективность через температурные датчики на входе и выходе. При недостаточном охлаждении блок корректирует угол опережения зажигания, соотношение воздух-топливо и давление наддува для защиты двигателя.

Алгоритмы взаимодействия систем

Ключевые аспекты синхронизации:

Динамическое управление наддувом
При резком нажатии педали акселератора ЭБУ временно ограничивает давление Wastegate, предотвращая турбояму, затем плавно выводит параметры на расчетные значения
Термокомпенсация
При высокой температуре воздуха на выходе интеркулера (>60°C) снижается давление наддува и обогащается топливная смесь
Адаптация к атмосферным условиям
На больших высотах автоматически уменьшается целевое давление наддува из-за разреженного воздуха

Параметр	Влияние на турбину	Влияние на интеркулер
Обороты двигателя	Увеличение скорости крыльчатки	Рост эффективности охлаждения
Температура наружного воздуха	Коррекция давления наддува	Изменение теплосъема
Детонация	Экстренное сброс давления	Активация аварийного обогащения смеси

Критически важным является управление байпасным клапаном (Blow-Off Valve) при сбросе газа – ЭБУ мгновенно перенаправляет избыточное давление обратно во впуск, защищая турбину от помпажа и сохраняя целостность интеркулера.

Обработка данных с датчика кислорода

ЭБУ непрерывно считывает сигналы с кислородного датчика (лямбда-зонда), установленного в выпускном тракте. Основная задача – анализ состава выхлопных газов для определения коэффициента избытка воздуха (λ) в топливовоздушной смеси. Принцип работы основан на измерении остаточного кислорода после сгорания топлива: напряжение сигнала датчика меняется скачкообразно между ~0.1 В (богатая смесь) и ~0.9 В (бедная смесь).

Сигнал обрабатывается в реальном времени через АЦП (аналогово-цифровой преобразователь) блока управления. ЭБУ оценивает не только текущее значение, но и динамику изменений (частоту переключения между богатой/бедной смесью), что критично для диагностики исправности датчика и катализатора. Некорректные показания (например, постоянное высокое/низкое напряжение или отсутствие переключений) фиксируются как ошибки в памяти ECU.

Алгоритм коррекции топливоподачи

На основе полученных данных ЭБУ выполняет два типа регулировок:

Краткосрочная коррекция (STFT) – мгновенная адаптация длительности впрыска форсунок (±10-25% от базовых значений) для удержания λ≈1.
Долгосрочная коррекция (LTFT) – системная компенсация устойчивых отклонений (износ форсунок, изменения давления топлива), сохраняемая в памяти ECU.

Ключевые параметры обработки:

Параметр	Оптимальное значение	Последствия отклонений
Частота переключений	1-5 раз/сек	Замедление → износ катализатора
Амплитуда сигнала	0.7-1.0 В	Снижение → загрязнение датчика
Время реакции	<100 мс	Увеличение → деградация зонда

При достижении λ=1 ЭБУ переходит в замкнутый контур управления (closed loop), используя показания датчика для обратной связи. В режимах прогрева, полной нагрузки или аварийных ситуациях блок временно переключается на разомкнутый контур (open loop), руководствуясь заранее прописанными в прошивке калибровочными таблицами.

Анализ показаний датчика детонации

ЭБУ непрерывно обрабатывает сигнал от пьезоэлектрического датчика детонации, установленного на блоке цилиндров. Основная задача – идентификация высокочастотных вибраций (в диапазоне 5-20 кГц), характерных для опасного самовоспламенения топливно-воздушной смеси. Система фильтрует фоновые шумы двигателя (клапанный механизм, топливные форсунки) с помощью цифровых алгоритмов распознавания паттернов.

При обнаружении аномальных колебаний ЭБУ оценивает их амплитуду и продолжительность. Если параметры превышают калибровочные значения, записанные в карту детонации, блок управления интерпретирует это как детонацию. Мгновенно корректируется угол опережения зажигания для конкретного цилиндра (шаг -0.5° до -15°), снижая температуру сгорания. Параллельно может обогащаться топливная смесь на проблемном участке.

Ключевые аспекты обработки данных

Алгоритм анализа включает:

Сравнение с эталонными волновыми формами – сигнал сопоставляется с шаблонами детонации для данного типа двигателя
Адаптивное обучение – ЭБУ запоминает "пограничные" условия (например, при высокой нагрузке + низкооктановом топливе)
Цилиндровая селективность – определение проблемного цилиндра по времени прихода сигнала относительно ВМТ

Критические ошибки фиксируются в кодах неисправностей:

Код OBD-II	Тип неисправности
P0325	Обрыв цепи датчика
P0330	Слишком слабый сигнал
P0327	Низкое выходное напряжение

При отказе датчика ЭБУ переходит на аварийный режим: устанавливает фиксированное позднее зажигание (-10°-15°), ограничивает мощность двигателя и включает индикатор Check Engine. Эффективность сгорания при этом снижается на 8-12%.

Контроль температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (ДТОЖ), установленный в системе охлаждения двигателя, непрерывно измеряет ее значение. Этот датчик работает по принципу термистора: его электрическое сопротивление изменяется обратно пропорционально температуре, что позволяет преобразовывать физическую величину в электрический сигнал.

Электронный блок управления (ЭБУ) постоянно считывает сигнал напряжения от ДТОЖ, интерпретируя его в конкретные температурные показатели. Данные поступают в режиме реального времени и являются критически важными для расчета базовых параметров работы двигателя.

Функции ЭБУ на основе данных температуры

ЭБУ использует полученные температурные данные для выполнения ключевых задач управления:

Коррекция топливоподачи: При холодном пуске ЭБУ увеличивает длительность импульсов впрыска форсунок для обогащения топливовоздушной смеси, компенсируя конденсацию топлива на холодных стенках цилиндров.
Управление оборотами холостого хода: Для поддержания стабильной работы непрогретого двигателя ЭБУ принудительно повышает обороты холостого хода через регулятор холостого хода или дроссельную заслонку.
Регулировка угла опережения зажигания: На холодном двигателе устанавливается более раннее зажигание для улучшения стабильности горения и снижения токсичности выхлопа. По мере прогрева угол оптимизируется.
Активация электровентилятора радиатора: При достижении охлаждающей жидкостью пороговой температуры (обычно 95-105°C) ЭБУ включает вентилятор для принудительного охлаждения.
Влияние на работу системы рециркуляции отработавших газов (EGR): Система EGR активируется только после достижения двигателем рабочей температуры для предотвращения нестабильной работы.

При выходе ДТОЖ из строя или получении неверных данных ЭБУ переходит в аварийный режим. Он использует фиксированное табличное значение температуры (например, 80°C), активирует индикатор "Check Engine" на приборной панели. Это приводит к ухудшению характеристик двигателя: повышенному расходу топлива, затрудненному холодному пуску, нестабильным оборотам холостого хода.

Состояние двигателя	Типичная температура ОЖ	Основные действия ЭБУ
Холодный пуск (-20°C...+10°C)	Равна температуре окружающей среды	Сильное обогащение смеси, повышенные обороты ХХ, раннее зажигание
Прогрев	Постепенный рост до 85-95°C	Плавное снижение обогащения смеси и оборотов ХХ, оптимизация УОЗ
Рабочая температура	85-105°C (зависит от двигателя)	Подача стехиометрической смеси, штатные обороты ХХ, оптимальный УОЗ, управление вентилятором
Перегрев (выше 105-110°C)	Критическое повышение	Аварийное обогащение смеси для охлаждения, включение вентилятора на максимум, сигнал водителю

Мониторинг расхода воздуха через ДМРВ/ДАД

ЭБУ непрерывно анализирует данные о количестве воздуха, поступающего в двигатель, используя показания Датчика Массового Расхода Воздуха (ДМРВ) или Датчика Абсолютного Давления (ДАД). Эти измерения критичны для точного расчета топливовоздушной смеси и управления углом опережения зажигания. Нарушения в работе датчиков приводят к снижению мощности, увеличению расхода топлива и превышению норм выбросов.

ДМРВ устанавливается во впускном тракте после воздушного фильтра и измеряет массу проходящего воздуха через изменение температуры нагретого платинового элемента или частоты сигнала. ДАД монтируется на впускном коллекторе и фиксирует давление разрежения, на основе которого ЭБУ вычисляет массу воздуха с учетом температуры и оборотов двигателя. Оба датчика передают сигнал в виде изменяющегося напряжения или частоты.

Принципы обработки данных ЭБУ

Электронный блок сопоставляет показания датчиков с заложенными в память калибровочными картами, учитывая:

Температуру воздуха (отдельный датчик)
Атмосферное давление
Положение дроссельной заслонки
Обороты коленчатого вала

Для диагностики отклонений ЭБУ использует методы перекрестной проверки:

Сравнение фактических показаний с ожидаемыми для текущего режима работы
Анализ динамики изменения сигнала при резком открытии дросселя
Контроль соответствия между показаниями ДМРВ/ДАД и датчика кислорода

Параметр	ДМРВ	ДАД
Тип измерения	Прямое (масса воздуха)	Косвенное (через давление)
Реакция на переходные режимы	Быстрее	Запаздывает на 100-300 мс
Типичные неисправности	Загрязнение чувствительного элемента	Разгерметизация вакуумных трубок

При обнаружении несоответствий ЭБУ переключается на аварийные таблицы расчета подачи топлива, одновременно активируя ошибки в памяти (например, P0100-P0103 для ДМРВ). В системах с обоими датчиками их показания взаимно дополняются: ДАД используется на холостом ходу и низких нагрузках, ДМРВ – при средних и высоких оборотах.

Взаимодействие ЭБУ с датчиком положения коленвала

Датчик положения коленвала (ДПКВ) непрерывно отслеживает угловое положение коленчатого вала и частоту его вращения. Принцип его работы основан на регистрации прохождения зубьев задающего диска мимо чувствительного элемента сенсора. На диске предусмотрен специальный пропуск зубьев, служащий меткой для определения верхней мертвой точки первого цилиндра.

ЭБУ получает от ДПКВ аналоговый или цифровой сигнал (в зависимости от типа датчика – индуктивного, на эффекте Холла или оптического). Контроллер преобразует этот сигнал в цифровые данные, используя алгоритмы обработки для фильтрации помех и вычисления точного угла поворота коленвала в реальном времени.

Функции обработки сигнала ДПКВ

Синхронизация систем: определение момента впрыска топлива и зажигания для каждого цилиндра
Расчет скорости вращения: вычисление оборотов двигателя (RPM) на основе частоты импульсов
Контроль пропусков зажигания: анализ равномерности интервалов между импульсами

Параметр	Влияние на работу ЭБУ
Фазировка сигнала	Определяет корреляцию между положением вала и тактами двигателя
Амплитуда импульсов	Обеспечивает распознавание сигнала при разных оборотах
Частота сигнала	Прямо пропорциональна скорости вращения коленвала

При отсутствии или искажении сигнала ЭБУ переходит в аварийный режим, используя данные датчика положения распредвала для примерного расчета. Запуск двигателя становится невозможен при полном отказе ДПКВ, поскольку контроллер не может синхронизировать системы впрыска и зажигания.

Коррекция работы по датчику положения дросселя

Датчик положения дроссельной заслонки (ДПДЗ) передаёт в ЭБУ информацию об угле открытия дросселя. На основе этих данных блок управления рассчитывает требуемое количество топлива и момент зажигания для текущего режима работы двигателя. Точность показаний ДПДЗ критична для корректного формирования топливовоздушной смеси и плавности изменения оборотов.

При некорректных показаниях датчика ЭБУ активирует аварийные режимы, используя сигналы с других датчиков (например, ДПКВ или ДМРВ), но мощность двигателя при этом ограничивается. Для предотвращения ошибок ЭБУ постоянно выполняет диагностику ДПДЗ, проверяя согласованность его сигнала с данными от датчиков педали акселератора, скорости автомобиля и частоты вращения коленвала.

Алгоритмы коррекции работы

ЭБУ применяет следующие методы адаптации при работе с ДПДЗ:

Калибровка "нулевого" положения: Запоминание напряжения холостого хода при каждом включении зажигания для учёта механического износа.
Компенсация резистивного износа: Анализ плавности изменения сигнала и коррекция расчётов при выявлении "просадок" или скачков напряжения в дорожке датчика.
Синхронизация с педалью акселератора: Сравнение показаний ДПДЗ с сигналом датчика положения педали газа для выявления механических заеданий троса или самой заслонки.

Типовые признаки неисправности ДПДЗ, при которых ЭБУ активирует коррекцию:

Симптом	Действие ЭБУ
Провалы при разгоне	Коррекция угла опережения зажигания и увеличение времени впрыска
Плавание оборотов ХХ	Игнорирование сигнала ДПДЗ, переход на регулировку по ДМРВ и ДПКВ
Резкий скачок при нажатии педали	Аппаратное сглаживание сигнала через фильтрацию входящего напряжения

При устойчивой ошибке ДПДЗ ЭБУ фиксирует код неисправности (например, P0120, P0121) и включает сигнал "Check Engine". Механическая регулировка датчика после замены выполняется автоматически при включении зажигания путём считывания крайних положений заслонки.

Адаптация параметров под качество топлива

Электронный блок управления двигателем непрерывно анализирует сигналы от детонационных датчиков, определяя характер сгорания топливной смеси. При обнаружении признаков детонации (неконтролируемого взрывного горения) ЭБУ автоматически корректирует угол опережения зажигания в сторону более позднего, защищая двигатель от повреждений. Параллельно система отслеживает реакцию мотора на эти изменения через датчики кислорода и положения коленвала, формируя адаптивную стратегию регулировки.

Долгосрочная адаптация фиксирует корректировки в энергонезависимой памяти контроллера, создавая индивидуальный профиль для конкретного типа топлива. При заправке бензином с другим октановым числом ЭБУ повторно анализирует детонационные характеристики и постепенно перестраивает параметры зажигания и топливоподачи. Этот процесс позволяет поддерживать оптимальную мощность и расход топлива независимо от качества горючего, предотвращая снижение КПД или возникновение опасных режимов работы.

Ключевые аспекты адаптации

Детонационный мониторинг: Микрофоны на блоке цилиндров фиксируют высокочастотные вибрации, характерные для детонации
Корректировка угла опережения: Сдвиг момента зажигания на 2-15° для гашения опасных колебаний
Многоуровневая адаптация:
1. Кратковременная – мгновенная реакция на детонацию
2. Долговременная – сохранение коэффициентов коррекции для конкретной АЗС

Параметр регулировки	Влияние на двигатель	Датчики обратной связи
Угол опережения зажигания	Предотвращение разрушения поршневой группы	Датчик детонации, ДПКВ
Длительность впрыска	Компенсация теплотворной способности топлива	Лямбда-зонд, ДМРВ

Важно: Для полного сброса адаптаций после смены типа топлива требуется проехать 50-100 км в переменных режимах работы двигателя. ЭБУ постепенно тестирует различные углы зажигания, определяя новый безопасный порог детонации для текущего горючего.

Самодиагностика и коды ошибок OBD-II

Современные ЭБУ двигателя оснащены системой самодиагностики, которая непрерывно отслеживает показания датчиков и работу исполнительных механизмов. При обнаружении несоответствия параметров заданным значениям (например, обрыв цепи, выход сигнала за допустимый диапазон или сбой в работе компонента) блок управления фиксирует неисправность.

Для стандартизации диагностики используется протокол OBD-II (On-Board Diagnostics), обязательный для автомобилей с 1996 года. Он предусматривает единый разъём для подключения сканера, унифицированные коды ошибок и требования к мониторингу систем, влияющих на токсичность выхлопа.

Принцип работы и расшифровка кодов

Ошибки сохраняются в энергонезависимой памяти ЭБУ в виде пятизначных кодов стандарта OBD-II. Структура кода:

Буква: указывает на систему
- P (Powertrain) - двигатель и трансмиссия
- C (Chassis) - шасси (ABS, ESP)
- B (Body) - кузовные системы (кондиционер, подушки безопасности)
- U (Network) - проблемы шины данных
Первая цифра: тип кода
- 0 - общий стандарт OBD-II
- 1/2 - специфичные коды производителя
Вторая цифра: подсистема (топливная система, зажигание и т.д.)
Последние две цифры: номер конкретной неисправности

Примеры кодов:

P0171	Слишком бедная смесь в банке 1
P0302	Пропуски зажигания во 2-м цилиндре
P0420	Низкая эффективность катализатора

Для чтения ошибок используется диагностический сканер, подключаемый к разъёму OBD-II. ЭБУ также активирует сигнал Check Engine на приборной панели при критических неисправностях. После ремонта коды можно стереть через сканер или путём снятия клеммы АКБ (не всегда рекомендуется).

Защита двигателя при перегреве

Электронный блок управления двигателем (ЭБУ) непрерывно контролирует температуру охлаждающей жидкости с помощью датчика. При превышении критического порога ЭБУ немедленно активирует защитные алгоритмы для предотвращения термического повреждения деталей двигателя.

Основная задача системы – экстренное снижение тепловой нагрузки и информирование водителя. Для этого ЭБУ последовательно включает несколько уровней защиты, начиная с наименее заметных для водителя мер и постепенно усиливая их при сохранении опасных условий.

Действия ЭБУ при перегреве:

Коррекция зажигания: Замедление угла опережения зажигания для уменьшения температуры выхлопных газов и давления в цилиндрах.
Обогащение смеси: Подача большего количества топлива для охлаждения камеры сгорания.
Отключение кондиционера: Снижение нагрузки на двигатель и высвобождение мощности вентилятора радиатора.
Активация вентилятора на максимум: Принудительный обдув радиатора даже при выключенном зажигании.
Ограничение мощности: Снижение крутящего момента через управление дросселем и впрыском ("аварийный режим").
Остановка двигателя: Полное прекращение работы мотора при достижении предельно допустимой температуры.

Параллельно ЭБУ включает сигнальную лампу и выводит сообщение о перегреве на приборную панель. После остывания двигателя до безопасных значений работа автоматически восстанавливается, но рекомендуется незамедлительная диагностика для устранения причины перегрева.

Управление холостым ходом и прогревом

ЭБУ строго контролирует обороты холостого хода для поддержания стабильной работы двигателя при отпущенной педали акселератора. Он непрерывно анализирует данные с датчиков (оборотов коленвала, температуры охлаждающей жидкости, положения дроссельной заслонки, нагрузки от генератора и кондиционера) и динамически корректирует подачу воздуха через байпасный канал или электронно управляемый дроссель. Это обеспечивает плавную работу без вибраций и глохнутия при включении энергопотребителей.

На холодном двигателе ЭБУ целенаправленно завышает обороты холостого хода, используя сигнал датчика температуры охлаждающей жидкости. Это ускоряет прогрев каталитического нейтрализатора до рабочей температуры (~300°C), снижая вредные выбросы. Одновременно корректируется угол опережения зажигания и соотношение топливо/воздух (обогащая смесь) для компенсации ухудшенного испарения топлива и повышенного трения в холодном механизме.

Ключевые элементы управления

Регулятор холостого хода (РХХ) или электронный дроссель: Дозирует воздух в обход основной заслонки.
Коррекция по нагрузке: Автоматическое повышение оборотов при включении фар, кондиционера, ГУР.
Адаптивное обучение: ЭБУ запоминает поправки для компенсации износа компонентов (например, загрязнения дросселя).

Режим	Действие ЭБУ	Цель
Прогрев	Повышение оборотов (до 1200-1500 об/мин), обогащение смеси, коррекция УОЗ	Быстрый нагрев катализатора, стабильность работы
Штатный холостой ход	Поддержание заданных оборотов (750-850 об/мин), стехиометрическая смесь	Минимальный расход, плавность работы, экологичность
Компенсация нагрузки	Кратковременное повышение оборотов на 50-200 об/мин	Предотвращение просадки оборотов при включении потребителей

Регулировка клапана адсорбера паров топлива

Клапан адсорбера (продувочный клапан) управляет подачей паров бензина из адсорбера во впускной коллектор двигателя. Регулировка его работы осуществляется ЭБУ двигателя для точной дозировки паров топлива в соответствии с текущими режимами работы силового агрегата. Это предотвращает переобогащение или обеднение топливовоздушной смеси.

ЭБУ регулирует клапан на основе сигналов от датчиков: кислородных, расхода воздуха, положения дроссельной заслонки и температуры двигателя. Алгоритм учитывает прогрев мотора, нагрузку, обороты и атмосферное давление. Управление реализуется через широтно-импульсную модуляцию (ШИМ), изменяющую продолжительность открытия клапана.

Ключевые аспекты регулировки

Основные параметры, контролируемые ЭБУ при регулировке:

Время открытия клапана – длительность импульсов ШИМ (от 10% до 90% цикла)
Частота срабатывания – до 200 Гц в зависимости от модели
Условия активации – прогрев ОЖ до 60-70°C, работа в замкнутом контуре

Последствия некорректной регулировки:

Плавающие обороты холостого хода
Повышенный расход топлива (до 15%)
Ошибки по пропускам зажигания (P0300)
Запах бензина в салоне
Чек двигателя с кодами P0443, P0496

Режим работы двигателя	Характеристики регулировки
Прогрев	Клапан закрыт
Холостой ход	Короткие импульсы (10-30% ШИМ)
Средние нагрузки	Оптимальное открытие (40-70% ШИМ)
Резкое ускорение	Временное отключение продувки

Контроль давления в топливной рампе

ЭБУ двигателя непрерывно отслеживает давление в топливной рампе через специализированный датчик (ДДТ), установленный непосредственно на рампе. Этот параметр критически важен для точного дозирования топлива: отклонения от нормы приводят к нарушению состава топливно-воздушной смеси, потере мощности, детонации или повышенному расходу.

На основании сигнала датчика ЭБУ рассчитывает необходимую коррекцию работы топливного насоса и длительности импульсов впрыска форсунок. При обнаружении аномалий (например, падения давления из-за утечки или неисправности регулятора) блок активирует аварийный режим, включает сигнал Check Engine и сохраняет соответствующий код ошибки в памяти.

Механизмы регулирования давления

Управление топливным насосом: ЭБУ изменяет напряжение или широтно-импульсную модуляцию (ШИМ) на электромоторе насоса для точной подстройки производительности.
Коррекция длительности впрыска: При низком давлении время открытия форсунок увеличивается, при высоком – сокращается для сохранения стехиометрии смеси.
Регулятор давления: В системах без «обратки» ЭБУ управляет электронным регулятором на рампе, стравливая излишки топлива в магистраль.

Типичные целевые значения давления варьируются в зависимости от конструкции двигателя и режима работы:

Тип системы впрыска	Рабочее давление (бар)	Особенности
Без обратной магистрали	3.5–5.0	Регулятор управляется ЭБУ
С механическим регулятором	2.8–4.0	Избыток топлива возвращается в бак
Прямой впрыск (GDI)	50–200	Требует датчика высокого давления

Неисправности системы контроля (обрыв проводки, загрязнение датчика, износ насоса) приводят к заметному ухудшению динамики, рывкам при разгоне или неустойчивой работе на холостом ходу. Диагностика выполняется путем сравнения фактических показаний давления с эталонными значениями в диагностическом ПО.

Влияние на работу системы кондиционирования

ЭБУ двигателя координирует работу системы кондиционирования для предотвращения перегрузки силового агрегата. При резком нажатии педали акселератора или движении в сложных условиях (подъём, буксировка) блок временно отключает компрессор кондиционера через электромагнитную муфту. Это позволяет перенаправить всю мощность на коленвал, избегая потери тяги и перегрева ДВС.

Интеграция с климатической установкой осуществляется через сигналы датчиков и CAN-шину. ЭБУ анализирует параметры: обороты холостого хода, температуру антифриза, скорость автомобиля и нагрузку на генератор. При критических отклонениях (например, риск остановки мотора) блок принудительно деактивирует компрессор до стабилизации режима работы.

Ключевые аспекты взаимодействия

Регулировка холостого хода: ЭБУ повышает обороты при включении кондиционера для компенсации нагрузки на двигатель
Защита от перегрева: При достижении температурой антифриза порогового значения компрессор отключается
Адаптация вентилятора: Управление скоростью вентилятора радиатора синхронизируется с работой конденсатора кондиционера

Ситуация	Действие ЭБУ
Обгон/резкое ускорение	Мгновенное отключение компрессора
Остановка двигателя	Автоматическое выключение муфты компрессора
Низкий уровень хладагента	Блокировка активации системы по данным датчика давления

Связь с иммобилайзером и противоугонными системами

ЭБУ двигателя постоянно взаимодействует с иммобилайзером – электронным устройством, предотвращающим несанкционированный запуск. При повороте ключа зажигания иммобилайзер посылает в блок управления уникальный зашифрованный код (часто через чип в ключе или метку транспондера). Если код не распознан или отсутствует, ЭБУ блокирует работу топливного насоса, форсунок и/или системы зажигания, делая запуск двигателя физически невозможным даже при механическом повреждении замка.

Интеграция с комплексными противоугонными системами происходит через шину данных CAN. ЭБУ обменивается статусными сигналами с другими модулями (охранной сигнализацией, центральным замком, GPS-трекерами). Например, при срабатывании тревоги сигнализация может отправить команду ЭБУ на принудительное ограничение оборотов или полную остановку двигателя через несколько минут движения, чтобы пресечь угон уже в процессе.

Ключевые аспекты взаимодействия

Аутентификация ключа: ЭБУ проверяет криптографическую подлинность метки ключа перед разрешением запуска.
Аварийный режим: При обрыве связи с иммобилайзером ЭБУ может перейти в аварийный режим с ограниченной мощностью.
Диагностика: Ошибки иммобилайзера (например, P0513, P0633) фиксируются ЭБУ в памяти и могут считываться сканером.

Тип блокировки ЭБУ	Принцип действия
Топливная	Отключает управление форсунками и бензонасосом
Искровая	Прекращает подачу импульсов на катушки зажигания
Комбинированная	Одновременно блокирует топливоподачу и зажигание

Архитектура процессора и оперативная память

Центральный процессор ЭБУ построен на микроконтроллерной архитектуре, объединяющей ядро (CPU), периферийные модули и память на одном кристалле. Для обработки сигналов датчиков и управления исполнительными механизмами используются RISC-ядра (например, ARM Cortex, PowerPC) с тактовой частотой 50-200 МГц. Ключевые требования – детерминированность выполнения команд и устойчивость к экстремальным температурам (-40...+125°C).

Оперативная память (RAM) разделена на сегменты: статическая (SRAM) для временных вычислений и динамическая (DRAM) для буферизации данных. Объём варьируется от 64 КБ до 1 МБ в зависимости от класса ЭБУ. Особенность – энергозависимая конструкция: данные стираются при отключении питания. Для сохранения калибровок и кодов неисправностей применяется отдельная EEPROM.

Структура памяти и взаимодействие

Процессор взаимодействует с памятью через шины:

Шина данных – передаёт обрабатываемые показатели (обороты, угол опережения зажигания)
Адресная шина – определяет ячейки памяти для записи/чтения
Шина управления – синхронизирует операции (сигналы чтения/записи)

Тип памяти	Назначение	Характеристики
SRAM (кэш CPU)	Хранение текущих переменных	Высокая скорость, малый объём (8-64 КБ)
DRAM (основная RAM)	Буферизация данных диагностики	Большая ёмкость, требует регенерации

Для ускорения обработки критичных задач (например, расчёта угла впрыска) применяется память с прямым доступом (DMA), позволяющая передавать данные между периферией и RAM без участия процессора. Архитектура включает контроллер прерываний для мгновенной реакции на события: пропуски зажигания или аварийное давление масла.

Программное обеспечение: прошивка и калибровки

Прошивка (firmware) представляет собой базовое программное обеспечение ЭБУ, записанное в постоянную память микроконтроллера. Эта программа содержит алгоритмы управления всеми процессами двигателя: впрыск топлива, зажигание, регулировка фаз газораспределения, управление турбокомпрессором и другими системами. Она интерпретирует сигналы датчиков (кислорода, детонации, положения коленвала и т.д.) и формирует управляющие команды для исполнительных устройств.

Калибровки (calibration maps) – это наборы настроечных параметров, "зашитых" в память ЭБУ вместе с прошивкой или хранящиеся отдельно. Они представляют собой многомерные таблицы (look-up tables), где каждому сочетанию рабочих условий (обороты двигателя, нагрузка, температура) соответствует оптимальное значение управляющего параметра. Например:

Таблица топливоподачи: определяет длительность импульса форсунок
Таблица угла опережения зажигания: задает момент искрообразования
Таблицы корректировок: для температурных режимов, атмосферного давления

Особенности взаимодействия прошивки и калибровок

Прошивка использует калибровки как исходные данные для расчетов. При изменении условий работы двигателя (например, рост оборотов) программный код обращается к соответствующим таблицам, извлекает базовые значения параметров, а затем применяет к ним математические корректировки на основе сигналов датчиков в реальном времени.

Тип данных	Назначение	Примеры параметров
Прошивка (код)	Логика обработки данных и управления	Алгоритмы самодиагностики, адаптации, защиты
Калибровки (таблицы)	Оптимальные настройки для режимов	УОЗ при 3000 об/мин и 70% нагрузки

Для модификации характеристик двигателя применяется чип-тюнинг: специалисты перепрограммируют ЭБУ, внося изменения либо в калибровочные таблицы (наиболее распространено), либо в саму прошивку. Это позволяет оптимизировать мощность, крутящий момент или расход топлива под конкретные требования, но требует глубокого понимания взаимосвязей всех параметров и соблюдения безопасных пределов работы агрегатов.

Жгут проводов: подключение датчиков и исполнительных устройств

Жгут проводов представляет собой пучок изолированных кабелей, объединённых в единую конструкцию для компактности и защиты от внешних воздействий. Он обеспечивает физическое соединение между электронным блоком управления (ЭБУ) двигателем и всеми периферийными компонентами: датчиками, собирающими информацию о работе мотора, и исполнительными устройствами, выполняющими команды контроллера.

Каждый провод в жгуте строго соответствует конкретному входу или выходу ЭБУ, что исключает ошибки при подключении. Разъёмы жгута имеют уникальную форму и ключи, предотвращающие неправильную стыковку с датчиками, исполнительными механизмами и самим блоком управления. Целостность и качество контактов в разъёмах критичны для безошибочной передачи аналоговых и цифровых сигналов.

Принципы подключения компонентов

Датчики подключаются к входам ЭБУ и передают информацию о параметрах работы двигателя:

Датчики положения (коленвала, распредвала) – используют экранированные провода для защиты импульсного сигнала от помех.
Датчики температуры (охлаждающей жидкости, воздуха) – передают аналоговый сигнал (изменение сопротивления) по двум проводам.
Датчики давления (во впускном коллекторе, масла) – могут использовать аналоговый или цифровой (ШИМ) интерфейс.
Датчик массового расхода воздуха (ДМРВ) – требует точного напряжения питания и передачи слаботочного сигнала.

Исполнительные устройства получают управляющие сигналы от выходов ЭБУ:

Топливные форсунки – подключаются группами или индивидуально; ЭБУ замыкает цепь на "массу" для открытия, используя толстые провода для высокого тока.
Катушки зажигания – управляются по схеме "массы"; требуют отдельного силового провода от реле и управляющего сигнала от ЭБУ.
Клапан рециркуляции ОГ (EGR), клапан адсорбера – используют ШИМ-сигнал для точного позиционирования.
Реле (бензонасоса, вентилятора) – ЭБУ коммутирует цепь управления реле, которое подаёт высокий ток на устройство.

Тип компонента	Примеры	Тип сигнала от ЭБУ
Датчики	ДПКВ, ДПДЗ, ДТОЖ	Считывание (аналог/цифра)
Исполнительные устройства	Форсунки, катушки, EGR	Управление (импульс/ШИМ)

Возможные проблемы и неисправности

Нарушения в жгуте проводов напрямую влияют на работу двигателя:

Обрыв провода – приводит к отсутствию сигнала от датчика или отказу исполнительного механизма (например, форсунки).
Короткое замыкание – вызывает ложные сигналы, перегрузку выходов ЭБУ, переход в аварийный режим.
Окисление контактов – увеличивает сопротивление, искажает аналоговые сигналы (особенно критично для ДК, лямбда-зондов).
Повреждение изоляции – риск замыкания на "массу" или бортовую сеть, возникновение паразитных помех.

Разъемы ЭБУ: типы и особенности контактов

Разъем ЭБУ служит критически важным интерфейсом между блоком управления и бортовой сетью автомобиля, обеспечивая электрическое соединение со всеми датчиками, исполнительными механизмами и другими системами. Его конструкция должна гарантировать надежный контакт в условиях постоянной вибрации, перепадов температур и воздействия агрессивных сред (влаги, пыли, топливных паров), предотвращая коррозию и случайное рассоединение.

Количество контактов в разъеме варьируется значительно – от 30-40 в простых системах до 150 и более в современных комплексных ЭБУ, управляющих двигателем, трансмиссией и дополнительными функциями. Каждый контакт строго соответствует определенному сигналу или питанию согласно электрической схеме, а ошибка при подключении может привести к серьезным неисправностям.

Основные типы разъемов и контактов

Производители используют несколько распространенных конструкций разъемов:

Многоштырьковые (Pin-Type): Самый распространенный тип. Контакты представляют собой штырьки (male pins) на ЭБУ и ответные гнезда (female sockets) в колодке жгута. Фиксация чаще всего осуществляется пластиковым рычагом-защелкой или боковым фиксатором.
Ленточные (Flat/Terminal-Type): Применяются реже. Используют плоские клеммы, вставляемые в щелевые контакты на плате ЭБУ. Требуют очень точного позиционирования.
Комбинированные: Сочетают штырьковые и ленточные элементы для разных групп цепей (например, силовые и сигнальные).

Материалы контактов подбираются для минимизации сопротивления и предотвращения коррозии:

Корпус разъема: Термостойкий пластик (PBT, PPS, иногда с добавлением стекловолокна).
Контактные поверхности: Медь или медные сплавы (латунь, бронза) с обязательным гальваническим покрытием – чаще всего олово (Tin) для экономичных решений или золото (Gold) для критически важных сигнальных цепей (датчики кислорода, детонации).
Уплотнения: Силиконовые или резиновые кольца/манжеты для защиты от влаги и контакта "папа-мама".

Тип контакта	Назначение	Особенности
Силовые	Питание ЭБУ (B+), управление форсунками, катушками зажигания, реле бензонасоса, вентилятора	Большее сечение проводника и площадь контакта, часто дублируются, устойчивы к высокому току (до 10-20А)
Сигнальные (Аналоговые)	Датчики (ДПДЗ, ДМРВ, ДТОЖ, ДАД, Кислородные)	Чувствительны к сопротивлению и наводкам, часто имеют экранирование, покрытие золотом
Сигнальные (Цифровые)	Датчики положения (ДПКВ, ДПРВ), шины связи (CAN, LIN)	Требуют стабильного контакта, защита от помех, покрытие олово/золото
Земляные (GND)	Масса датчиков, силовых цепей, экранов, корпуса ЭБУ	Множественные контакты для минимизации сопротивления, большое сечение

Обслуживание разъемов требует осторожности: необходимо следить за чистотой контактов (специальные очистители), целостностью уплотнений и фиксаторов. Окисление, "затягивание" контактов, повреждение фиксаторов или уплотнителей – частые причины нестабильной работы двигателя. При диагностике всегда проверяют надежность соединения разъема и состояние контактов внутри него.

Электромагнитные реле в цепи управления

Электромагнитные реле выполняют роль силовых переключателей в цепях управления ЭБУ двигателя. Их основная задача – коммутация высокотоковых нагрузок (таких как топливный насос, вентилятор охлаждения, система впрыска) по сигналу маломощных выходных каскадов контроллера. Принцип действия основан на замыкании/размыкании силовых контактов с помощью электромагнита, управляемого слабым током от ЭБУ.

Конструктивно реле содержит катушку возбуждения, якорь, возвратную пружину и контактную группу. При подаче управляющего напряжения от ЭБУ катушка создает магнитное поле, притягивающее якорь и замыкающее силовые контакты. Прекращение тока в катушке приводит к размыканию цепи под действием пружины. Это обеспечивает гальваническую развязку между низковольтной управляющей цепью и высоковольтной силовой нагрузкой.

Ключевые характеристики реле в системах управления двигателем:

Ток коммутации: Должен соответствовать пиковой нагрузке управляемого устройства (обычно 20-40А)
Напряжение катушки: Соответствует бортовой сети (12В или 24В)
Скорость срабатывания: От 5 до 20 мс для быстрого отклика системы
Ресурс циклов: От 100 000 до 500 000 переключений

Типичные схемы подключения:

Компонент	Типовая нагрузка	Особенности цепи
Топливный насос	7-15А	Реле с таймером включения при старте
Вентилятор радиатора	15-30А	Двухскоростные реле для режимов охлаждения
Система впрыска	4-10А	Группа реле для форсунок/катушек зажигания

Неисправности реле проявляются как полный отказ компонентов (например, отсутствие питания топливного насоса), дребезг контактов вызывает неустойчивую работу двигателя. Диагностика включает проверку сопротивления катушки (40-80 Ом), падения напряжения на силовых контактах (<0.2В) и целостности диодного шунта (при наличии). Для защиты ЭБУ от ЭДС самоиндукции параллельно катушке устанавливают защитные диоды.

Предохранители, защищающие блок

Электронный блок управления (ЭБУ) двигателем питается от бортовой сети автомобиля через выделенные цепи, защищённые предохранителями. Эти элементы предотвращают повреждение микросхем и компонентов блока при коротких замыканиях, скачках напряжения или перегрузках в электрической системе.

Отказ или неправильный подбор предохранителя может привести к полной потере питания ЭБУ, парализации работы двигателя и активации аварийных режимов. Регулярная проверка их целостности критична для стабильной работы системы управления.

Ключевые аспекты защиты

Основные предохранители, связанные с ЭБУ:

Главный предохранитель питания – Устанавливается в силовой цепи, идущей от аккумулятора к ЭБУ. Имеет высокий номинал (обычно 15-40А).
Предохранитель цепи постоянного питания – Защищает цепь, отвечающую за сохранение памяти ЭБУ (адаптации, коды неисправностей) при выключенном зажигании.
Предохранители цепей датчиков и исполнительных механизмов – Могут быть отдельные предохранители для цепей, управляемых ЭБУ (форсунки, катушки зажигания, клапаны).

Важно: Замена перегоревшего предохранителя на элемент с более высоким номиналом запрещена – это лишает цепь защиты и повышает риск выхода из строя самого ЭБУ. Всегда используйте предохранители, строго соответствующие требованиям производителя автомобиля.

Симптомы неисправности: троение двигателя

Троение двигателя – характерный симптом, проявляющийся в виде неравномерной работы, вибраций и потери мощности из-за неисправности одного или нескольких цилиндров. При проблемах с ЭБУ это происходит вследствие некорректного управления системами зажигания или впрыска топлива.

Электронный блок может генерировать ошибочные сигналы или полностью прекращать управление исполнительными механизмами конкретного цилиндра, что нарушает процесс сгорания топливно-воздушной смеси. Это приводит к дисбалансу работы двигателя и повышенной нагрузке на элементы кривошипно-шатунного механизма.

Признаки, указывающие на возможную неисправность ЭБУ:

Периодические или постоянные пропуски воспламенения в одном цилиндре, подтвержденные диагностическим сканером (ошибки P0301-P0304), несмотря на исправность свечей, катушек и форсунок.
Неустранимая нестабильность холостого хода с "проседанием" оборотов и хаотичными рывками, особенно после прогрева двигателя.
Резкая потеря мощности при нагрузке, сопровождаемая характерными подергиваниями и хлопками в выпускной системе.
Локализованное отсутствие искры на конкретной свече зажигания при проверке, вызванное отсутствием управляющего импульса от ЭБУ.
Некорректное время впрыска топлива для отдельных цилиндров, фиксируемое диагностическим оборудованием.

Признаки отказа: повышенный расход топлива

Некорректная работа ЭБУ часто проявляется аномальным увеличением потребления горючего. Это происходит из-за сбоев в расчетах оптимального состава топливно-воздушной смеси или нарушении циклов впрыска.

Блок управления, получая искаженные данные с датчиков или из-за внутренних ошибок программного обеспечения, начинает подавать в цилиндры избыточное количество топлива, не соответствующее реальным условиям работы двигателя.

Основные причины расхода из-за неисправностей ЭБУ

Ключевые факторы повышенного расхода, связанные с электронным блоком:

Ошибки обработки сигналов с датчиков кислорода (лямбда-зондов), расхода воздуха или температуры охлаждающей жидкости
Сбои в алгоритмах коррекции смеси при изменении нагрузок или атмосферных условий
Некорректное управление временем открытия форсунок (увеличение длительности импульсов)
Постоянная работа в аварийном режиме (Limp mode) с обогащенной смесью

Диагностика требует проверки:

Актуальных ошибок в памяти ЭБУ через диагностический сканер
Реакции блока на изменение параметров в реальном времени
Сравнения заводских калибровок с текущими настройками

Сопутствующий симптом	Возможная причина в ЭБУ
Черный дым из выхлопной трубы	Переобогащение смеси из-за программного сбоя
Плавание оборотов на холостом ходу	Ошибки в расчетах подачи топлива
Потеря динамики разгона	Некорректные корректировки угла опережения зажигания

Важно: аналогичные симптомы могут вызывать механические неисправности (засор фильтров, износ форсунок), поэтому компьютерная диагностика обязательна для точного определения проблемы.

Последствия сбоев: потеря мощности

Сбои в работе ЭБУ напрямую влияют на производительность двигателя, вызывая заметную потерю мощности. Это происходит из-за некорректного управления критическими параметрами: топливно-воздушной смесью, углом опережения зажигания и фазами газораспределения. Ошибки в расчетах или неверные сигналы к исполнительным механизмам нарушают оптимальный режим работы силового агрегата.

Двигатель переходит в аварийный режим ("limp home"), где искусственно ограничиваются обороты и подача топлива для защиты компонентов. Это приводит к резкому снижению динамики разгона, неспособности поддерживать высокие скорости и затруднениям при преодолении подъемов. Система диагностики обычно фиксирует соответствующие ошибки (например, P0171, P0300), но эксплуатация в таком состоянии усугубляет износ узлов.

Основные механизмы возникновения проблемы:

Некорректное определение данных: Ошибки датчиков (ДМРВ, ДПКВ, лямбда-зондов) передают в ЭБУ искаженную информацию о нагрузке, оборотах или составе выхлопа.
Сбои в управлении форсунками/зажиганием: Неправильная длительность впрыска или пропуски искрообразования из-за программных ошибок или повреждения цепей.
Перегрев ЭБУ: Нарушение температурного режима работы блока (например, из-за поломки вентилятора) провоцирует "зависания" программного обеспечения.

Тип сбоя	Воздействие на мощность
Ошибка датчика кислорода	Обогащение/обеднение смеси, снижение КПД сгорания
Неисправность катушки зажигания	Пропуски воспламенения в цилиндрах, троение двигателя
Коррозия разъемов ЭБУ	Прерывание сигналов управления, хаотичные отказы систем

Длительная эксплуатация с такими неисправностями вызывает каталитический конвертер из-за сгорания несбалансированной топливной смеси в выпускном тракте. Диагностика требует проверки как аппаратной части (состояние проводки, датчиков), так и программных логов ошибок через диагностический разъем OBD-II.

Затрудненный пуск как индикатор проблем

Затрудненный запуск двигателя часто сигнализирует о некорректной работе ЭБУ или его подсистем. Блок управления анализирует данные от датчиков (температуры, положения коленвала, расхода воздуха) для расчета оптимального состава топливовоздушной смеси и угла опережения зажигания. При сбоях в обработке этой информации или неверных управляющих командах стартер вращает коленвал, но воспламенение не происходит либо становится неустойчивым.

Проблемы могут заключаться как в самом ЭБУ (повреждение микросхем, коррозия контактов, программные ошибки), так и в периферийных компонентах. Например, неисправность датчика положения коленвала лишает блок критически важных данных о синхронизации работы цилиндров. Аналогично, поломка регулятора холостого хода или утечки в топливной магистрали создают условия, которые ЭБУ не способен компенсировать стандартными алгоритмами.

Ключевые причины затрудненного пуска, связанные с ЭБУ

Неверные показания датчиков: Искаженные данные о температуре ОЖ, давлении во впускном коллекторе или уровне кислорода приводят к неправильному расчету топливоподачи.
Сбои в управлении исполнительными механизмами: Отказ форсунок, бензонасоса или катушек зажигания из-за повреждения цепей управления или выходных каскадов ЭБУ.
Проблемы с питанием или "землей": Скачки напряжения, обрыв/окисление контактов питания ЭБУ или цепи массы нарушают его работоспособность.
Программные ошибки: Сбои прошивки, неучтенные режимы работы или повреждение калибровочных данных в памяти блока.

Диагностика требует последовательной проверки: считывание кодов ошибок через диагностический разъем, анализ сигналов датчиков в реальном времени, тестирование цепей питания и управления. Особое внимание уделяется параметрам при включении зажигания и в момент запуска. Например, отсутствие импульсов на форсунках или катушке зажигания при вращении стартера прямо указывает на сбой в работе ЭБУ или его драйверов.

Симптом при пуске	Вероятная причина	Метод проверки
Двигатель вращается, но не схватывает	Отсутствие импульсов впрыска/зажигания, неисправность ДПКВ	Проверка осциллографом сигналов ДПКВ и управляющих цепей
Длительная прокрутка перед запуском	Низкое давление топлива, утечки воздуха, ошибки датчиков (ДМРВ, ДТОЖ)	Замер давления в топливной рампе, анализ параметров датчиков
Неустойчивая работа после пуска	Сбои регулятора ХХ, загрязнение форсунок, неверные коррекции ЭБУ	Контроль адаптаций топливоподачи, тест баланса цилиндров

Важно: Затрудненный пуск редко возникает исключительно из-за внутренней поломки ЭБУ без сопутствующих симптомов (например, глохнущий двигатель на холостом ходу или плавающие обороты). Комплексная диагностика позволяет точно локализовать источник проблемы до замены блока.

Диагностика сканером через OBD-разъем

Современные автомобили оснащены унифицированным OBD-II разъемом (On-Board Diagnostics), расположенным обычно в зоне рулевой колонки. К этому порту подключается диагностический сканер для считывания данных и ошибок из памяти ЭБУ двигателя. Процедура позволяет получить точную информацию о состоянии систем мотора без механического вмешательства.

После подключения сканер инициирует связь с контроллером через стандартизированные протоколы (CAN, K-Line и др.). ЭБУ передает актуальные параметры работы двигателя в реальном времени: обороты холостого хода, температуру охлаждающей жидкости, положение дроссельной заслонки, показания лямбда-зондов. Одновременно считываются сохраненные в памяти коды неисправностей (DTC), указывающие на сбои в конкретных узлах.

Ключевые этапы диагностики

Расшифровка кодов ошибок: Каждый DTC-код (например, P0301) содержит информацию о характере поломки (цилиндр 1, пропуски зажигания).
Анализ "замороженных" данных: Просмотр параметров, записанных ЭБУ в момент возникновения ошибки.
Тестирование исполнительных механизмов: Активация форсунок, клапана адсорбера, РХХ через сканер для проверки их реакции.
Стирание ошибок: Удаление кодов из памяти ЭБУ после устранения неисправности для мониторинга повторного появления.

Важно: Для комплексной диагностики требуются профессиональные сканеры с поддержкой бренд-специфичных протоколов, так как базовые OBD-II инструменты отображают только общие параметры двигателя. Точность интерпретации данных напрямую влияет на выявление первопричины неисправности.

Считывание параметров в реальном времени

Электронный блок управления (ЭБУ) непрерывно анализирует десятки параметров работы двигателя через сеть датчиков. Скорость обработки данных достигает тысяч операций в секунду, что позволяет мгновенно корректировать топливоподачу, зажигание и другие критические системы. Этот мониторинг обеспечивает стабильную работу силового агрегата в любых условиях эксплуатации.

Для сбора информации используются аналоговые, цифровые и импульсные каналы связи с датчиками. Полученные сигналы преобразуются в цифровые значения, которые сравниваются с эталонными картами, хранящимися в памяти ЭБУ. При обнаружении отклонений система автоматически вносит коррективы или активирует аварийные режимы.

Ключевые аспекты процесса

Основные обрабатываемые параметры включают:

Состав смеси: показания лямбда-зондов (кислородных датчиков)
Температурные режимы: охлаждающей жидкости, моторного масла, впускного воздуха
Воздушный поток: данные ДМРВ (датчика массового расхода воздуха) или ДАД (давления во впускном коллекторе)
Положение валов: сигналы датчиков распредвала и коленвала (DPKV, CPS)

Технические возможности мониторинга:

Частота опроса	До 100 раз в секунду для критических параметров (детонация, положение дросселя)
Разрешение данных	8-16 бит в зависимости от типа датчика
Приоритетность	Многоуровневая система обработки (критические параметры имеют высший приоритет)

Диагностическое оборудование (например, сканеры OBD-II) получает доступ к этим данным через специальные протоколы связи. В реальном времени отображаются:

Обороты двигателя (RPM)
Угол опережения зажигания
Длительность впрыска топлива
Текущие корректировки топливоподачи (краткосрочные и долгосрочные)

Непрерывный анализ позволяет немедленно реагировать на изменения условий работы: от резкого нажатия педали газа до детонационных процессов в цилиндрах. При этом ЭБУ ведет журнал отклонений для последующей диагностики.

Анализ осциллограмм сигналов датчиков

Осциллограмма представляет собой графическое отображение изменения электрического сигнала датчика во времени, где по вертикальной оси откладывается напряжение, а по горизонтальной – временная шкала. Этот метод диагностики позволяет визуализировать реальную работу сенсоров и цепей ЭБУ, выявляя отклонения, которые не фиксируются сканерами при считывании кодов ошибок.

Критически важными параметрами при расшифровке осциллограмм являются амплитуда сигнала, частота колебаний, длительность фронтов, наличие шумов и форма графика. Сравнение полученных данных с эталонными波形-образцами для конкретного датчика помогает определить характер неисправности: обрыв цепи, короткое замыкание, механический износ или загрязнение чувствительного элемента.

Ключевые аспекты анализа

Основные типы сигналов и их диагностические признаки:

Аналоговые сигналы (Датчики температуры, ДПДЗ): Плавная кривая без резких скачков. Обрыв отображается как нулевая линия, замыкание – как постоянное напряжение.
Цифровые сигналы (Датчики положения коленвала/распредвала): Прямоугольные импульсы. Неправильная амплитуда или пропуск импульсов указывает на неисправность датчика или реперного диска.
Частотные сигналы (Датчики расхода воздуха, ABS): Импульсы переменной частоты. Отклонение частоты от нормы коррелирует с физическими параметрами (объем воздуха, скорость вращения).

Типичные примеры диагностики по осциллограммам:

Датчик коленвала	Отсутствие одного импульса	Повреждение задающего диска
Датчик кислорода	Медленный отклик	Загрязнение или старение
ДПДЗ	Скачки напряжения	Износ резистивного слоя

Для корректной интерпретации данных требуется синхронизация сигналов нескольких датчиков (например, коленвала и распредвала) и учет нагрузки на двигатель. Использование многоканального осциллографа позволяет одновременно отслеживать взаимное влияние параметров, выявляя скрытые проблемы в работе системы управления.

Программная перепрошивка (чип-тюнинг)

Программная перепрошивка, известная как чип-тюнинг, представляет собой процесс модификации заводского программного обеспечения ЭБУ двигателя. Целью является изменение алгоритмов управления силовым агрегатом для достижения определенных характеристик, недоступных в стандартной конфигурации. Это выполняется путем перезаписи данных в энергонезависимой памяти контроллера через диагностический разъем OBD-II или путем прямого подключения программатора к микросхеме.

Основное воздействие чип-тюнинга направлено на коррекцию параметров топливоподачи, угла опережения зажигания, давления наддува (для турбированных моторов), отсечки оборотов и других критических характеристик. Изменения вносятся в калибровочные карты (look-up tables) – многомерные массивы данных, на основе которых ЭБУ принимает решения в реальном времени. Качественная прошивка требует глубокого понимания алгоритмов работы конкретного двигателя и тщательного тестирования.

Ключевые аспекты чип-тюнинга

Типы решений: Стандарт (улучшение динамики), Эко (снижение расхода топлива), Адаптив (компромиссный режим)
Методы записи: OBD-flash (через диагностический разъем), BDM/PCM (прямое подключение к чипу), Boot-mode (аварийная прошивка)
Контрольные параметры: Мощность/крутящий момент, детонация, лямбда-коррекция, температура ОЖ

Преимущества	Риски
Прирост мощности (до 30%)	Снижение ресурса двигателя при агрессивных настройках
Улучшение отзывчивости педали газа	Потеря гарантии на силовой агрегат
Оптимизация расход топлива	Некорректная работа систем при ошибках калибровки

Важно: Корректная перепрошивка требует предварительной диагностики двигателя, использования лицензионного ПО и оборудования, а также последующей проверки на стенде или тест-драйве с анализом логов. Непрофессиональный тюнинг может привести к детонации, перегреву катализатора или выходу из строя турбокомпрессора.

Аппаратный ремонт: замена конденсаторов

Конденсаторы в ЭБУ выполняют ключевые функции стабилизации напряжения, фильтрации помех и обеспечения кратковременного резервного питания при скачках напряжения. Со временем электролитические конденсаторы деградируют из-за высыхания электролита, перегрева или превышения рабочего напряжения, что приводит к вздутию корпуса, утечкам токов и потере ёмкости. Неисправные компоненты нарушают стабильность работы процессора и аналоговых схем блока управления, вызывая сбои в обработке сигналов датчиков или хаотичные перезагрузки системы.

Диагностика требует визуального осмотра платы на предмет вздувшихся конденсаторов, следов электролита на текстолите или потемневших зон возле ножек. Для подтверждения необходима проверка мультиметром: отклонение фактической ёмкости от номинала на 20% и более, повышенное ESR (эквивалентное последовательное сопротивление) или утечка постоянного тока указывают на необходимость замены. Использование специализированных ESR-метров значительно повышает точность выявления дефектов у внешне неповреждённых компонентов.

Порядок замены компонентов

Демонтаж неисправных конденсаторов: Используйте паяльную станцию с регулируемой температурой (300-350°C) и термофен. Прогревайте обе контактные площадки одновременно, избегая перегрева соседних элементов. Применение оплётки для удаления припоя снижает риск повреждения дорожек.
Подбор аналогов: Ключевые параметры для замены:
- Номинальное напряжение (должно соответствовать или превышать оригинал)
- Ёмкость (допустимое отклонение ±10%)
- Температурный диапазон (рекомендуется 105°C вместо 85°C)
- Низкий ESR (особенно для цепей питания процессора)
Пример замены:

Оригинал Аналог

1000µF 16V 85°C 1000µF 25V 105°C (Rubycon ZLH)

47µF 50V 47µF 63V (Panasonic FR)
Установка новых компонентов: Соблюдайте полярность (минусовая ножка маркирована полосой на корпусе). Применяйте свинцовосодержащий припой (Sn60/Pb40) с флюсом-гелем для равномерного покрытия контактов. Излишки флюса удалите изопропиловым спиртом.

После замены обязательна функциональная проверка ЭБУ на стенде с эмуляцией работы двигателя. Критически важно контролировать стабильность опорных напряжений (5V, 12V) и отсутствие паразитных колебаний в цепях АЦП. Ошибки на этом этапе могут привести к некорректным показаниям датчиков кислорода или детонации, что вызовет аварийный режим двигателя.

Чистка контактов и профилактика окисления

Окисление контактных групп разъемов ЭБУ и датчиков – распространенная причина сбоев в работе двигателя. Образование налета нарушает проводимость сигналов, что приводит к некорректным показаниям датчиков, ошибкам в памяти блока и нестабильной работе силового агрегата.

Регулярная профилактика контактов предотвращает ложные сигналы и продлевает ресурс электронных компонентов. Особое внимание уделяется разъемам, подверженным воздействию влаги, реагентов и перепадов температур.

Методы обслуживания контактов

Последовательность работ при чистке:

Отключение питания: Снять клемму "минус" с АКБ для обесточивания системы.
Демонтаж разъемов: Аккуратно отсоединить колодки от ЭБУ и связанных датчиков (ДПДЗ, ДМРВ, ДК и др.).
Визуальный осмотр: Выявить следы окисления (белый/зеленый налет), коррозию или загрязнения.

Способы очистки:

Механический: Использование пластиковой щетки или ластика для деликатного удаления крупных отложений.
Химический: Обработка контактных площадок специализированным очистителем электроразъемов (WD-40 Contact Cleaner, Liqui Moly Kontakt Spray).
Комбинированный: Сочетание щетки и химического очистителя для стойких загрязнений.

Профилактические меры:

Метод	Описание	Периодичность
Аэрозоль-защита	Нанесение диэлектрической смазки или спрея после чистки	При каждом ТО
Герметизация	Проверка резиновых уплотнителей разъемов, замена поврежденных	Раз в 2 года
Контроль влажности	Исключение прямого контакта с водой, проверка дренажных каналов	Сезонно

Использование токопроводящих смазок категорически запрещено – они вызывают короткое замыкание. После обработки контактов необходимо дождаться полного испарения состава перед подключением разъемов и запуском двигателя.

Восстановление после попадания воды

Немедленно отключите аккумуляторную батарею для предотвращения короткого замыкания и дальнейшего повреждения электронных компонентов. Извлеките ЭБУ из автомобиля, соблюдая осторожность, чтобы не повредить разъемы и крепления.

Снимите защитный корпус блока управления (при наличии такой возможности без нарушения пломб). Визуально оцените степень попадания влаги: обратите внимание на капли воды, следы коррозии на контактах или характерный белесый налет на плате. Не включайте устройство до полной просушки!

Этапы восстановления

Тщательно просушите ЭБУ в течение 48-72 часов. Используйте один из методов:

Естественная сушка: Расположите блок в теплом сухом месте с хорошей вентиляцией (не на батарее отопления!).
Поглотители влаги: Поместите ЭБУ в герметичный контейнер с силикагелем.
Важно! Не применяйте фен или обогреватель – резкий нагрев деформирует элементы.

После просушки очистите окисленные контакты и дорожки платы:

Аккуратно обработайте контакты разъемов и поврежденные участки специальным очистителем электроники (например, на спиртовой основе).
Используйте мягкую кисточку или ватную палочку для удаления остатков налета.
Избегайте абразивных материалов и агрессивных растворителей (ацетон, бензин).

Проведите визуальный контроль платы под увеличительным стеклом на предмет:

Повреждение	Признаки
Коррозия	Зеленоватые/белые пятна на контактах или компонентах
Вздутие элементов	Деформация корпусов конденсаторов
Обрыв дорожек	Трещины или отслоение проводящих путей на плате

Если обнаружены серьезные повреждения (коррозия, вздутые элементы, обрыв дорожек), обязательно обратитесь в специализированный сервис для диагностики и ремонта. После очистки и визуального контроля соберите ЭБУ, установите на место, подключите аккумулятор и проведите тестовый запуск двигателя. Мониторьте работу систем через диагностический сканер на наличие ошибок.

Замена блока: адаптация и обучение

После установки нового ЭБУ двигателя требуется процедура адаптации. Она позволяет блоку "подстроиться" под параметры конкретного силового агрегата и установленного оборудования. Без этого этапа работа двигателя будет нестабильной или вовсе невозможной, так как контроллер использует заводские настройки "по умолчанию", не соответствующие реальным условиям.

Процесс включает запись в память ЭБУ уникальных характеристик двигателя и его систем. Ключевые данные, требующие обучения:

Калибровка дроссельной заслонки: определение крайних положений (полностью открыто/закрыто).
Регулировка холостого хода: настройка оборотов при разных температурах.
Адаптация системы топливоподачи: коррекция времени впрыска под давление топлива и форсунки.
Синхронизация фаз газораспределения (при наличии соответствующих датчиков).
Обучение иммобилайзера: привязка ключей зажигания к новому блоку (если ЭБУ участвует в противоугонной системе).

Методы проведения адаптации

Существует два основных способа выполнения процедуры:

Самостоятельная адаптация: выполняется автоматически при соблюдении строгого алгоритма действий (например, включение зажигания на определенное время, запуск двигателя без нагрузки, прогрев до рабочей температуры, поддержание оборотов в заданном диапазоне). Требует точного следования инструкциям для конкретной модели авто.
Программная адаптация с помощью диагностического оборудования: проводится через сканер или специализированный софт. Этот метод надежнее и быстрее, так как позволяет принудительно запустить нужные сервисные функции ЭБУ, провести точную калибровку и считать коды ошибок при возникновении сбоев.

После успешной адаптации обязательно выполняется тестовый запуск двигателя и проверка его работы на всех режимах (холостой ход, переходные режимы, нагрузка). Рекомендуется провести диагностику на наличие ошибок даже при отсутствии явных проблем.

Перепайка дорожек при физических повреждениях

Физические повреждения печатной платы ЭБУ (удары, вибрации, коррозия) часто приводят к обрыву токопроводящих дорожек. Визуальный осмотр выявляет микротрещины, вздутия текстолита или отслоение медного слоя. Для точной диагностики требуется тестовое прозванивание мультиметром в режиме проверки целостности цепи между ключевыми контактными точками.

Процедура восстановления начинается с тщательной зачистки повреждённого участка скальпелем или абразивным волокном. Обязательно удаление защитного маскирующего лака и окислов для обеспечения адгезии припоя. При глубоком повреждении основы применяется эпоксидный компаунд для выравнивания поверхности перед нанесением новых проводящих элементов.

Технология ремонта

Основные методы восстановления цепей:

Меднение микротрещин - нанесение токопроводящего лака с последующей пайкой поверхностного слоя оловянно-свинцовым припоем
Монтаж перемычек - использование монтажного провода Ø 0.1-0.2 мм при значительных разрывах трассы
Наложение заплат - приклеивание медной фольги с вытравленным рисунком для замены крупных повреждённых сегментов

Критически важные параметры:

Температура пайки	280-320°C
Диаметр припоя	0.3-0.5 мм
Мощность паяльника	15-25 Вт

После ремонта обязательна проверка сопротивления восстановленного участка (допустимое отклонение ≤5% от номинала соседних трасс) и тест на короткое замыкание. Качественно выполненная перепайка обеспечивает штатную работу ЭБУ при условии отсутствия повреждений других компонентов.

Сброс адаптаций для восстановления параметров

ЭБУ двигателя непрерывно адаптирует параметры работы систем (топливоподача, зажигание, холостой ход) под износ компонентов и изменение условий эксплуатации. Эти корректировки, называемые адаптациями, хранятся в энергонезависимой памяти контроллера и могут накапливать ошибки или устаревшие данные, приводя к некорректной работе двигателя.

Сброс адаптаций – это процедура принудительного обнуления этих накопленных поправок, заставляющая ЭБУ вернуться к базовым заводским калибровкам. После сброса контроллер начинает процесс обучения заново, фиксируя актуальные показания датчиков и состояние систем в реальном времени.

Ключевые аспекты сброса адаптаций

Типичные ситуации для применения:

Замена критичных компонентов (ДМРВ, лямбда-зонд, дроссельная заслонка, топливные форсунки).
Появление нестабильного холостого хода, плавающих оборотов.
Чрезмерный расход топлива без явных причин.
После выполнения ремонтных работ, влияющих на впуск/выпуск или систему питания.
Сбои в работе ЭБУ или программные ошибки.

Способы выполнения:

Через диагностическое оборудование: Использование сканеров (типа Launch, Autocom) или ПО (например, VCDS для VAG) с функцией сброса адаптаций в конкретных блоках ЭБУ.
Отключение питания ЭБУ: Снятие минусовой клеммы АКБ на 15-30 минут (менее надежно, может затронуть не все адаптации и сбросить настройки других систем).
Адаптивное обучение: Выполнение строго регламентированных условий езды (прогрев до рабочей температуры, циклы разгонов/торможений) для самостоятельной калибровки ЭБУ.

Важные ограничения:

Сброс не устраняет механические неисправности или аппаратные сбои.
Требует последующего периода адаптивного обучения ЭБУ (обычно 50-150 км пробега).
Может временно ухудшить работу двигателя до завершения процесса самообучения.
Не все адаптации сбрасываются стандартными методами (например, адаптации АКПП требуют отдельной процедуры).

Преимущества	Риски
Восстановление заводских настроек	Временное снижение плавности работы
Устранение "запоминания" ошибок	Не влияет на физические поломки
Оптимизация расхода топлива после ремонта	Некорректное применение может вызвать сбои

Процедура эффективна только при корректной работе всех датчиков и исполнительных механизмов! Перед сбросом обязательна диагностика для исключения скрытых неисправностей.

Список источников

При подготовке материалов об электронном блоке управления двигателем использовались специализированные технические публикации и документация от производителей автомобильных компонентов. Это обеспечивает точность описания принципов работы, архитектуры и функций ЭБУ.

Основное внимание уделялось источникам, раскрывающим современные стандарты диагностики, эволюцию систем управления и практические аспекты взаимодействия с контроллерами. Все материалы прошли перекрёстную проверку для исключения устаревших данных.

Учебники по автомобильной электронике: Принципы работы микропроцессорных систем управления ДВС, схемотехника входных/выходных цепей
Техническая документация OEM-производителей (Bosch, Delphi, Continental): Архитектура ЭБУ, протоколы OBD-II, описание датчиков и исполнительных механизмов
Научные статьи SAE International: Исследования по адаптивным алгоритмам топливоподачи, обработке сигналов датчиков детонации
Профильные издания («Автоэлектроника», «За рулём»): Анализ типовых неисправностей ЭБУ, методы диагностики CAN-шины
Сервисные мануалы ведущих автопроизводителей: Блок-схемы систем управления, коды ошибок, калибровочные параметры
Патентная база: Описание оригинальных решений в области управления фазой газораспределения и турбонаддувом

Оригинал	Аналог
1000µF 16V 85°C	1000µF 25V 105°C (Rubycon ZLH)
47µF 50V	47µF 63V (Panasonic FR)
