Электроподъемники окон ВАЗ 2109 - подбор моделей и монтаж

Статья обновлена: 04.08.2025

Многие владельцы ВАЗ 2109 сталкиваются с желанием упростить управление боковыми стёклами автомобиля. Смена устаревших "механики" или изношенных элементов ручных подъемников на современный электрический привод радикально повышает комфорт и соответствует стандартам удобства в современных машинах.

Рынок предлагает различные варианты комплектов – от универсальных отечественных решений до складовских моделей от иномарок. Ключевые факторы выбора: надёжность конструкции, соответствие размерам дверей "девятки", тип привода (рельсовый, тросовый) и удобство монтажа. Установка своими руками требует базовых технических навыков, внимательного изучения схемы подключения и подготовки необходимого инструмента.

Устройство штатной механики стеклоподъемников ВАЗ 2109

Штатный механизм стеклоподъемника ВАЗ 2109 представляет собой тросовую систему с ручным приводом. Конструкция включает рукоятку вращения, редуктор с передаточным механизмом, стальные тросы в пластиковой оболочке, направляющие ролики и ползунки, закрепленные на нижнем торце стекла. Все компоненты монтируются внутри дверной карты и взаимодействуют через механические связи.

Передача усилия осуществляется за счет преобразования вращательного движения рукоятки в поступательное перемещение кареток. При повороте ручки зубчатый сектор редуктора наматывает трос на барабан, что протягивает стекло по вертикальным направляющим. Противовес обеспечивается встречным тросом системы, создающим возвратное усилие при опускании.

Ключевые компоненты системы

• Ручной привод: пластиковая рукоятка со шлицевым креплением к редуктору
• Редукторный механизм: металлический корпус с шестерней и храповиком для фиксации положения
• Тросы управления: два контура (нижний и верхний), спаянные с ползунком
• Направляющие ролики: 4 пластиковые втулки, задающие траекторию тросов
• Ползунок (каретка): подвижный узел, объединенный с кронштейном крепления стекла
• Монтажная пластина: металлическое основание для фиксации редуктора внутри двери

Преимущества установки электростеклоподъемников

Переход с механических стеклоподъемников на электрические кардинально повышает удобство управления окнами в ВАЗ 2109. Отпадает необходимость вкладывать физические усилия и отвлекаться на поворот ручки, что особенно заметно при частой необходимости открывать или закрывать стекла во время движения или при стоянии в пробке.

Электростеклоподъемники обеспечивают более быструю и плавную регулировку положения стекол по сравнению с механическим аналогом. Ровное движение без рывков и заеданий повышает комфорт использования и снижает нагрузку на механизмы. Возможность управления окнами одновременно с мест водителя добавляет функциональности.

• Повышенный комфорт для пассажиров: Особенно актуально для задних сидений, где управление механическими подъемниками неудобно. Дети или пожилые пассажиры легко могут самостоятельно отрегулировать положение своих стекол.
• Улучшенная безопасность: Быстрое закрытие всех окон одним нажатием (при наличии соответствующей функции в комплекте или блоке управления) может быть критичным в небезопасной ситуации. Нет риска зацепиться ручкой механического подъемника при ДТП.
• Централизованное управление: Возможность контролировать все окна с водительского места (реализуется при установке соответствующего блока управления или модуля комфорта) повышает безопасность и удобство.
• Надежность и долговечность: Качественные комплекты лишены недостатков старых механизмов (растянутые тросики, сломанные пластиковые шестерни). Моторедукторы современных ЭСП рассчитаны на длительную эксплуатацию.
• Функционал автоматического подъема/опускания: Многие комплекты (особенно с кнопками на «один клик») поддерживают автоматическое доведение стекла до конца вверх или вниз одним коротким нажатием.
• Эстетика салона: Современные кнопки управления выглядят аккуратнее механики. Нет торчащих ручек, создающих неудобство коленям пассажиров.

Виды электроприводов: тросовые vs реечные системы

Тросовый привод (червячный) использует гибкий стальной трос, перемещаемый электродвигателем через червячную передачу внутри компактного блока. Трос наматывается на барабан, приводя в движение подъемный механизм двери. Основное преимущество – простая адаптация к штатным местам крепления "девятки", особенно для задних дверей со сложной геометрией.

Реечный привод преобразует вращение мотора в линейное движение через пластиковую шестерню и рейку в алюминиевом корпусе. Конструкция обеспечивает точное позиционирование стекла и равномерное усилие по всей высоте подъема. Такие системы отличаются повышенной износостойкостью и плавностью хода, но требуют точной подгонки кронштейнов на кузове.

Сравнительные характеристики

Критерий	Тросовый	Реечный
Ресурс работы	50-80 тыс. циклов	100-150 тыс. циклов
Уровень шума	Выше из-за вибрации троса	Тихая работа шестерни
Установка	Проще для задних дверей	Требует точного монтажа
Ремонтопригодность	Легкая замена тросика	Полная замена узла при поломке

Ключевой выбор для ВАЗ 2109 определяется расположением двери: тросовые комплексы чаще применяются на задних стёклах из-за изогнутой траектории движения, тогда как реечные оптимальны для передних дверей с прямым подъёмом. Обязательно проверяйте совместимость креплений в монтажном наборе.

Обзор популярных брендов: AvtoVAZ, "Форсаж", "Полиавто"

Оригинальные электростеклоподъемники от AvtoVAZ создаются специально для ВАЗ 2109. Они полностью соответствуют заводским требованиям, имеют высокую надежность и долгий срок службы, но отличаются высокой ценой.

"Форсаж" предоставляет более бюджетные решения. Их продукция известна легкостью монтажа и доступностью в любом регионе. Редукторы и моторы часто требуют замены через 2-3 года интенсивной эксплуатации.

Бренд "Полиавто" предлагает универсальные комплекты с хорошим сочетанием цены и качества. Особенность – наличие защиты от защемления, но проводка может потребовать усиления для стабильной работы в морозы.

Ключевые отличия

Критерий	AvtoVAZ	Форсаж	Полиавто
Совместимость	Прямая установка	Требует доработки креплений	Универсальный кронштейн
Комплектация	Полная (мотор+механизм)	Базовый набор	Расширенная (с предохранителем)
Ресурс работы	Более 5 лет	3-4 года	4-5 лет

Рекомендации:

• Выбирайте AvtoVAZ для максимальной надежности и сохранения оригинальной конструкции
• Используйте "Форсаж" при ограниченном бюджете и необходимости быстрого ремонта
• Рассмотрите "Полиавто" для ежедневной эксплуатации с улучшенной защитой от перегрузок

Важно: при установке любых комплектов проверяйте соответствие длины тросиков и качество изоляции контактов.

Критерии выбора: мощность двигателя и усилие подъема

Мощность двигателя определяет скоростные характеристики подъемника и его работоспособность в экстремальных условиях. Для ВАЗ 2109 оптимальны моторы на 80-120 Вт: слабые устройства (ниже 80 Вт) будут медленно поднимать стекло при морозе или износе направляющих, а избыточная мощность (свыше 140 Вт) создает ненужную нагрузку на проводку.

Усилие подъема напрямую зависит от мощности двигателя и должно обеспечивать плавное движение стекла даже при сопротивлении. При выборе ориентируйтесь на диапазон 70-110 Н (ньютонов): меньшее значение не справится с замерзшим стеклом или перекошенной рамкой, а чрезмерное усилие увеличивает износ шестерен и тросов.

Рекомендуемые параметры для ВАЗ 2109:

Тип условий	Потребляемая мощность	Усилие подъема
Стандартные (теплый климат)	80-90 Вт	70-85 Н
Экстремальные (мороз/влажность)	100-120 Вт	90-110 Н

Проверьте соответствие выбранного комплекта заводским посадочным местам и толщине стекла – несоразмерные показатели приведут к поломке регулятора или перегоранию предохранителя. Обязательная установка предохранителя на 15-20 А защитит цепь от перегрузки.

Особенности комплектов для передних и задних дверей

Для передних дверей ВАЗ 2109 используются усиленные подъемные механизмы и моторы повышенной мощности. Это связано с увеличенным размером стекол и их весом – передние стекла шире и требуют больше усилий для подъема. Комплекты обязательно включают крепежные пластины для моторов, адаптированные под штатные отверстия кузова, и рейки с зубчатым механизмом, рассчитанные на интенсивную эксплуатацию.

Комплекты для задних дверей отличаются компактными рейками и моторами меньшего размера, так как задние стекла легче и имеют криволинейную форму. Кронштейны крепления учитывают специфичную геометрию задних проемов. Важно: механизмы правой и левой задних дверей не взаимозаменяемы из-за зеркальной конструкции, а проводка требует аккуратной укладки через гофру в стойках.

Ключевые отличия

1. Мощность моторов: передние – 30-40Nm, задние – 20-25Nm.
2. Тип направляющих: для задних стекол применяются короткие капроновые ролики вместо стальных реек.
3. Защита от перегрузки: только передние комплекты оснащаются термопредохранителями.

Параметр	Передние двери	Задние двери
Длина троса	1.8-2.0 м	1.2-1.4 м
Способ установки регулятора	Вертикальный монтаж	Угловой монтаж

Важно: Установка задних модулей требует демонтажа полок салона и дополнительной изоляции проводки в зоне дверных петель.

Комплектация: что входит в стандартный набор

Базовый комплект электростеклоподъемников для ВАЗ 2109 включает ключевые компоненты для монтажа системы на две двери автомобиля. Все элементы адаптированы под геометрию кузова и штатные крепления модели.

Производители обычно комплектуют наборы следующими деталями, обеспечивающими полную функциональность системы после профессиональной установки.

1. Электродвигатели – 2 шт. (левой и правой двери). Основные приводы с редукторами.
2. Механические подъемники:
   • Тросовый механизм с направляющими
   • Или реечная система (зависит от модели комплекта)
3. Блок управления – электронный контроллер для обработки сигналов с кнопок.
4. Комплект кнопок:

   Широкие	Стандартные клавиши под места штатных ручек
   Дополнительно	Фиксаторы и подсветка (опционально)

5. Крепежные элементы:
   • Болты, скобы и фиксаторы
   • Кабельные стяжки
6. Жгут проводов с разъемами:
   • Длина, достаточная для прокладки по трассе заводской проводки
   • Изоляция ПВХ

Необходимые инструменты для самостоятельного монтажа

Для установки электростеклоподъемников на ВАЗ 2109 потребуется стандартный набор автослесарных инструментов. Отсутствие спецоборудования компенсируется аккуратностью и строгим соблюдением алгоритма работ.

Подготовьте рабочее место с хорошим освещением, уберите лишние детали из салона и обесточьте АКБ перед началом работ. Это исключит короткое замыкание и повреждение проводки.

Основной набор

• Крестообразная и шлицевая отвёртки
• Набор торцевых головок (8-14 мм) с воротком
• Ключи комбинированные (10-13 мм)
• Пассатижи с изолированными ручками
• Кусачки-бокорезы
• Канцелярский нож для зачистки проводов

Электрооборудование и расходники

• Мультиметр для прозвонки цепи
• Изолента ПВХ или термоусадка
• Монтажные пистонные заклёпки (если комплект требует)
• Дрель со свёрлами 3-5 мм
• Опционально: съемник обивки дверей

Демонтаж дверной карты и защитной пленки

Откройте дверь и аккуратно снимите обшивку рукоятки механизма открывания, поддев ее тонкой пластиковой картой или монтажной лопаткой. Отверните крестовой отверткой саморезы, скрытые за заглушками в подлокотнике и боковых панелях карты. Осмотрите периметр карты на предмет дополнительных креплений у зеркала или удерживающих клипс.

Потяните дверную карту на себя снизу вверх плавным усилием, отщелкивая клипсы по всему контуру. Приподняв карту, отсоедините разъемы проводов, ведущие к кнопкам стеклоподъемника и подсветке (если имеются). Снимите карту полностью и уберите в сторону, избегая перегибов материала.

1. Снимите гидроизоляционную пленку: осторожно отогните ее защитный слой от металлической поверхности двери. Придерживайте пленку, чтобы она не упала внутрь полости
2. Удалите загрязнения: очистите металл от остатков клея и грязи ветошью, смоченной аэрозольным очистителем. Обезжирьте поверхность для улучшения сцепления новой пленки
3. Отсоедините коммуникации: выведите наружу электропроводку от штатного стеклоподъемника и снимите скобы крепления жгутов (при замене механизма)

Важно: сохраните пластиковые клипсы дверной карты – поврежденные элементы потребуют замены для обеспечения плотного прилегания при сборке

Извлечение ручного механизма стеклоподъемника

После снятия дверной карты и гидроизоляционной пленки аккуратно поднимите стекло руками до верхнего положения и зафиксируйте его, используя деревянные клинья, струбцину или прочную широкую отвертку, вставленную между стеклом и дверью. Это предотвратит неожиданное падение при откручивании крепежа.

Открутите саморезы или болты (обычно на 10 мм или 13 мм), фиксирующие «башмаки» (каретки) стекла к механизму подъемника через овальные отверстия во внутренней металлической панели двери. Будьте готовы придержать стекло, освобождая его от креплений. Осторожно вытяните стекло вверх, наклоните внутрь салона и полностью извлеките его из дверного проема, убрав в безопасное место.

Демонтаж механизма:

1. Найдите и полностью выкрутите все крепежные болты/саморезы (обычно 3-5 штук), удерживающие корпус ручного стеклоподъемника к внутренней металлической поверхности двери. Внимательно осмотрите периметр механизма.
2. Открутите болт, фиксирующий ручку стеклоподъемника к шлицевому валу механизма (ключом на 8 мм или головкой). Саму ручку демонтировать не обязательно, но она больше не должна быть закреплена на валу.
3. Аккуратно отсоедините тяги механизма от направляющих роликов (если механика зацеплена) и освободите тросик и возвратную пружину от фиксаторов на кузове двери. Наблюдайте за положением пружины!
4. Медленно извлеките весь узел механизма подъемника через монтажное окно в двери, маневрируя и избегая зацепов за острые кромки металла. Защитите края отверстия ветошью при необходимости.

Подготовка отверстий под крепление электродвигателя

Демонтируйте штатный механический привод стеклоподъемника, обеспечив свободный доступ к зоне монтажа. Приложите электродвигатель с кронштейном к внутренней поверхности двери, совмещая с технологическими отверстиями каркаса. С помощью маркера нанесите метки через монтажные проушины электропривода, контролируя перпендикулярность положения.

Просверлите отмеченные точки сверлом диаметром 8 мм, используя умеренные обороты дрели. При работе с металлом двери применяйте машинное масло для охлаждения кромок. Удалите металлическую стружку магнитной щёткой и обработайте отверстия антикоррозийным составом перед дальнейшей установкой.

Тип крепежа	Инструмент	Примечание
Саморезы	Сверло Ø4-5 мм	Для пилотного сверления
Болты М8	Сверло Ø8 мм + метчик	Требуется нарезка резьбы

При установке комплектных саморезов предварительно сверлите отверстия меньшего диаметра (4-5 мм). Для болтового соединения нарежьте резьбу метчиком М8 вращением на пол-оборота с последующим отводом для удаления стружки. Проверьте свободное вхождение крепежа до упора.

Ключевые моменты:

• Финальный диаметр отверстий строго соответствует типу крепежа
• При разметке исключите перекос электродвигателя
• Контроль глубины отверстий – не более толщины металла двери
• Обязательная антикоррозийная обработка кромок

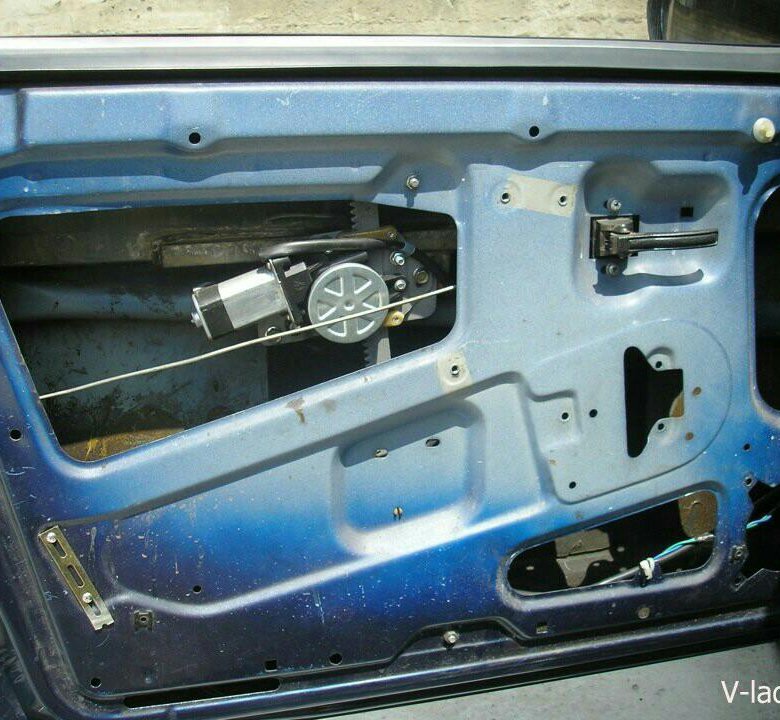

Установка приводного механизма в дверную конструкцию

Подготовьте дверную конструкцию к монтажу электропривода. Тщательно очистите внутреннюю полость двери от загрязнений и мусора от предыдущих работ. Убедитесь, что точки крепления подъемного механизма (основные петли слайдеров на внутренней поверхности двери и центральный фиксатор привода на металлической рамке стекла) свободны и готовы к установке нового узла. Проверьте наличие и состояние всех необходимых крепежных элементов (болты, шайбы, гровера) и вспомогательных деталей (ниппели, капроновые втулки для штатного креста).

Соберите приводной механизм согласно инструкции производителя, установив электромотор в предназначенный для него кронштейн и соединив выходной вал редуктора с тросовой лебедкой или рейкой подъемника, если требуется комбинированная сборка. Аккуратно заведите собранный приводной узел внутрь двери через технологическое окно. Совместите точки крепления мотор-редуктора с ответными отверстиями на кузове двери и надежно зафиксируйте устройство штатными или новыми болтами (при использовании оригинальных болтов обязательно установите резонирующие шайбы-гроверы).

Фиксация Механизма и Регулировка Слайдеров

1. Закрепите слайдеры: Установите пластмассовые ползуны (слайдеры) подъемника на штатные центрирующие шпильки, выходящие от рамки стекла внутрь полости двери. Наденьте на шпильки капроновые втулки и опорные чашечки (если они применяются в конкретной модели подъемника), затем зафиксируйте ползуны пластиковыми ниппелями до щелчка с обеих сторон стекла.
2. Соедините привод с рамкой: Заведите гибкую тягу (трос) электропривода в направляющие ролики на дверной обшивке и рамке стекла. Зацепите наконечники троса за крючки центрального фиксатора на металлической рамке стекла. Убедитесь в отсутствии перегибов и свободном ходе тросов во всех положениях стекла.
3. Отрегулируйте положение роликов: Опустите стекло примерно до середины. Ослабьте гайки крепления направляющих роликов с внешней стороны двери. Аккуратно перемещая ролики, добейтесь параллельности движения стекла относительно дверного проема и отсутствия перекосов по всему диапазону хода. Затяните гайки роликов с рекомендованным моментом.

Предварительная проверка: Подключите разъем электромотора к кабелям (НЕ включая еще в цепь питания!). Вручную преодолевая сопротивление редуктора, несколько раз плавно переместите стекло до верхнего и нижнего положения. Убедитесь в плавности хода, отсутствии рывков троса, стуков или заеданий механизма. Критически важно проверить на этом этапе свободный ход без механических препятствий!

Фиксация направляющих и слайдеров стекла

Перед установкой направляющих реек и слайдеров очистите пазы двери от старой смазки и загрязнений, используя ветошь и WD-40. Тщательно обезжирьте контактные площадки металлического каркаса двери в местах крепления кронштейнов – это обеспечит надежное сцепление двухстороннего скотча и предотвратит смещение деталей от вибрации.

Нанесите тонкий слой силиконовой смазки на внутренние желоба направляющих и рабочие поверхности слайдеров (роликов). Излишки смойте растворителем с крепежных отверстий и точек фиксации кронштейнов – остатки смазки нарушат адгезию при использовании скотча.

Этапы монтажа

1. Приложите направляющие к монтажным площадкам, предварительно удалив защитный слой с двухстороннего термостойкого скотча 3М VHB.
2. Выровняйте направляющие строго параллельно линии хода стекла, используя строительный уровень для контроля вертикального положения.
3. Прижмите каждой детали на 10 секунд с усилием 3-5 кгс.
   • Контрольный признак: скотч должен равномерно выступить по всему контуру кронштейна.
4. Зафиксируйте узлы саморезами через технологические отверстия, применяя динамометрический ключ с моментом затяжки 2-3 Н·м. Излишнее усилие деформирует пластик.
5. Установите слайдеры с сервоприводами в пазы направляющих, проверьте свободный ход роликов руками.

Тип крепежа	Материал	Температурный диапазон
Скотч 3М VHB	Вспененный акрил	-30°C до +150°C
Саморезы	Оцинкованная сталь	Коррозионная стойкость

Проверьте плавность скольжения стекла ручным подъемом/опусканием до подключения электропроводки. При появлении перекосов или заеданий немедленно ослабьте крепеж и произведите юстировку направляющих на работающем механизме.

Регулировка положения стекла в дверном проеме

После установки нового электроподъемника или замены стекла необходим финальный этап – регулировка его позиции. Точная настройка предотвращает перекосы, дребезжание при движении и обеспечивает герметичное прилегание к уплотнителям. Основные точки коррекции – нижние кронштейны крепления стекла к подъемному механизму и направляющие ролики.

Ослабьте винты крепления стекла в нижних зажимах механизма, предварительно сняв декоративную дверную панель. Стекло должно свободно перемещаться вручную в пределах паза. Плотно зажмите его в закрытом положении, выравнивая параллельно оконному проему относительно внешнего уплотнителя. Проверьте равномерность зазора по всей длине.

Ключевые этапы юстировки

1. Предварительная фиксация: Закройте стекло, отпустите крепежные винты на монтажных кронштейнах (чаще всего 10-13 мм).
2. Нижняя граница: Добейтесь касания нижней кромки стекла с демпфером дверной рамки без перекоса.
3. Боковые зазоры: Отрегулируйте ролики в вертикальных направляющих так, чтобы боковые края стекла равномерно входили в пазы уплотнителя по всей высоте.
4. Проверка хода: Затяните винты с моментом 8-10 Н·м, выполните 3-4 полных цикла подъема/опускания. При трении или перекосе повторите настройку.

Проблема	Решение
Стекло задевает уплотнитель при подъеме	Сдвинуть стекло наружу регулировкой роликов
Щель в верхней части при закрытии	Поднять заднюю часть стекла в кронштейнах
Стук в средней позиции	Проверить люфт роликов в направляющих

Важно: После затяжки крепежа обработайте узлы движений графитовой смазкой для бесшумной работы. Контролируйте отсутствие перетяжки винтов – деформация кронштейнов нарушит геометрию.

Монтаж блока управления и разводка проводки

Определите место установки блока управления: традиционно его крепят в пространстве за торпедой либо под панелью приборов, учитывая защиту от влаги и доступность для подключения. Проверьте соответствие монтажных отверстий блока кузовным элементам и подготовьте надежное крепление винтами или пластиковыми хомутами, исключающее вибрацию.

Проложите проводку по схеме, используя гофру для защиты от перетирания и термоусадку для изоляции соединений. Основные силовые кабели (от аккумулятора, к двигателям стеклоподъемников) сечением 2,5–4 мм² пустите через технологические отверстия в кузове, под водительским ковриком или вдоль порогов, фиксируя хомутами каждые 20 см для предотвращения провисания.

• Силовые цепи:
  • Подключите плюсовой кабель от аккумулятора к блоку через предохранитель 25А не далее 30 см от АКБ
  • Общий "массовый" провод закрепите болтом к кузову в салоне (зачистите краску в точке контакта)
• Управляющие цепи:
  1. Соедините выходы блока "Вверх"/"Вниз" с клеммами моторов согласно схеме (используйте 1-1.5 мм² провод)
  2. Подключите штатный разъем дверей адаптерами или пайкой, соблюдая полярность пинов
• Контроль: Тестируйте корректность направления движения стекол до финальной сборки обшивки

Цепь	Сечение кабеля	Цветовая маркировка*
Питание +12В	4 мм²	Красный
Земля	4 мм²	Черный
Управление моторами	1.5 мм²	Желтый/Синий/Зеленый

*Возможны отличия в зависимости от производителя комплекта - всегда сверяйтесь с инструкцией

Правильное подключение питания к автомобильной сети

Первичный этап – определение точки подключения постоянного "+12В". Источник должен выдерживать нагрузку всех стеклоподъемников одновременно с запасом по току. Оптимальным решением считается силовая шина замка зажигания или выделенная линия через дополнительное реле от АКБ, если штатная проводка не соответствует требованиям мощности. Сечение кабеля не менее 2.5 мм² обязательно для предотвращения просадки напряжения и перегрева.

Заземление выполняется коротким проводом (сечение идентично плюсовому) непосредственно на кузов в месте с чистым металлом, предварительно удалив краску и ржавчину. Проверьте мультиметром сопротивление между точкой крепления и минусовой клеммой АКБ – значение должно быть близко к нулю. Избегайте подключения к болтам элементов подвески или двигателя!

Ключевые шаги монтажа

• Защита цепи: Установите предохранитель (25-30А) максимально близко к источнику питания (+5 см от АКБ/шины)
• Коммутация: Используйте герметичные разъемы для соединения с блоками стеклоподъемников
• Изоляция: Обязательно применяйте термоусадочные трубки или плотную ПХВ ленту на всех стыках

Параметр	Минимальное требование
Сечение силового кабеля	2.5 мм² (медь)
Номинал предохранителя	30А (для комплекта из 4 приводов)
Диаметр клемм	6.3 мм (квадрат/вилка)

Тестируйте систему при включенном двигателе с одновременным подъемом всех стекол. Просадка напряжения не должна превышать 0.8В. Использование дешевых китайских комплектов проводов чревато оплавлением изоляции – применяйте автопроводку ГОСТ или сертифицированную TU.

Установка кнопок управления и их размещение

Монтаж начинается с определения подходящих мест под установку кнопок. Наиболее распространённый вариант – интеграция в штатные места на дверных картах или центральной консоли автомобиля ВАЗ 2109. Предварительно делается разметка под отверстия с учётом размеров приобретённого блока кнопок, используя шаблон из комплекта или замеряя корпус элементов. Крайне важно: под новой конфигурацией не должно быть силовых элементов каркаса двери или мешающих механизмов стеклоподъёмника.

Фиксация кнопочного блока осуществляется двумя способами: клипсами (если предусмотрены производителем) или винтами через технологические отверстия в пластике. При самостоятельном изготовлении посадочных гнёзд используйте коронки по металлу для идеальных срезов. Проверьте отсутствие заусенцев после сверления – острые края могут повредить провода. Беспроводные системы требуют монтажа только кнопок, но чаще применяются проводные решения с обязательным подключением к блоку управления.

Последовательность подключения

1. Демонтируйте обшивку двери/консоли для доступа к проводке
2. Проложите сигнальные провода от кнопок к блоку управления (БУ). Для дверей используйте герметичные гофро-рукава между кузовом и дверью
3. Подключите разъёмы согласно схеме:* Запитайте «+» кнопок от замка зажигания через предохранитель 5-10А
4. Соедините минусовые клеммы («массу») с кузовным металлом в скрытых местах
5. Сенсорные провода подключите к соответствующим входам БУ (маркировка «UP» и «DOWN» для движения стекла)

Цвет провода	Назначение
Красный/оранжевый	Постоянный +12В
Чёрный/коричневый	«Масса» (GND)
Синий/зелёный	Сигнал подъёма
Жёлтый/белый	Сигнал опускания

Важно: для каждой двери используйте экранированные провода во избежание помех. Фиксацию кабелей выполняйте пластиковыми хомутами каждые 15-20 см.

ТестированиеПеред сборкой обшивки проверьте работу системы: активируйте зажигание и протестируйте подъём/опускание стекла с каждой кнопки. Убедитесь в отсутствии задержек, посторонних шумов и самопроизвольного срабатывания. При корректной работе зафиксируйте обшивку, избегая пережатия проводов.

Прокладка проводов через штатные гофры двери

Для подключения электростеклоподъемников необходимо протянуть силовые кабели и управляющие провода от кузова автомобиля к дверям через заводские резиновые гофрозащитные рукава. Данная операция требует демонтажа штатной гармы на обеих сторонах соединения и аккуратного проталкивания проводки с одновременным контролем ее целостности.

Сначала снимите защитные гофры с кузовных и дверных штатных разъемов, предварительно ослабив фиксирующие хомуты пластиковым хомуторезом или отверткой. Используйте специальную капроновую протяжку или гибкую металлическую проволоку для последовательного заведения проводов внутрь рукава, избегая острых перегибов и контакта с подвижными элементами петли.

1. Подготовка проводки: Объедините провода группы питания и управления в единый жгут при помощи изоленты ПВХ или термотрубки диаметром 10-12мм для минимизации трения.
2. Техника протяжки: Привяжите жгут к протяжному тросику стяжкой без острых граней. Аккуратно протащите его через гофрированный канал за 2-3 приема, придерживая рукой изгибы трубки у петель двери.
3. Фиксация соединений: Заведите провода в технологические отверстия кузова/двери с запасом 15-20см. Закройте места ввода пластиковыми заглушками

Важные детали	Решение
Задевание жгута	Использовать фторопластовую ленту на критичных участках
Вода в гофре	Обработать стыки герметиком Unipack после сборки

Перед установкой гофры обратно убедитесь в отсутствии перекручивания проводов и плавном ходе стеклоподъемника при ручном поднятии/опускании стекла динамометрией более 3 циклов. Допустимое усилие на тросике протяжки не должно превышать 5кг.

Конечная цель: Провода должны лежать свободно без натяжения и передавливания металлическими кромками отверстий, а штатная гарма – плотно фиксироваться хомутами на обоих концах соединения без заломов под 90°.

Настройка концевых выключателей автостопов

Точная установка концевых выключателей критична для корректной работы автоматического останова (автостопа) стекла в крайних положениях. Располагаются они внутри двери напротив направляющих стеклоподъемника либо на механизме привода. Для регулировки ослабьте крепежные винты выключателей, затем переведите стекло в полностью закрытое или открытое положение.

Сдвигайте каждый выключатель так, чтобы его кнопка/рычаг четко взаимодействовал с движущимся элементом (пластиной, кронштейном стекла) в момент достижения стеклом предела хода. В позиции срабатывания должен раздаться характерный щелчок реле. Фиксируйте выключатели без перекоса, исключая ложные срабатывания, затем протестируйте работу системы через 3-5 циклов подъема/спуска.

Важные нюансы:

• Закрытие: выключатель должен активироваться при полном прилегании верхнего края стекла к уплотнителю двери.
• Открытие: срабатывание происходит в момент скрытия стекла в нижней части дверного проема на 10-20 мм.
• Проверьте отсутствие помех для движения стекла и кронштейнов после фиксации выключателей.
• При неправильной настройке стекло либо не доходит до нужной точки, либо пытается "продавить" уплотнитель или механизм, вызывая перегрев двигателя.

Сборка дверной карты с вырезами под кнопки

После подготовки отверстий в обшивке двери обеспечьте точное позиционирование кнопочной панели относительно вырезов. Аккуратно выровняйте внутреннюю сторону карты с элементами крепления регуляторов и проводкой, избегая перегибов проводов. Проверьте глубину посадки подстаканников кнопок под декоративными накладками – они не должны упираться в металл двери или электронные компоненты.

Используйте специальные пластиковые клипсы для фиксации панели управления в трех точках: две верхние (ближе к стеклу) и одну нижнюю. При необходимости установите дополнительный задний упор из плотного пенополиэтилена для предотвращения вибраций. Каждое гнездо модуля усиливается стальной пружинной пластиной для исключения проваливания кнопок при эксплуатации.

Последовательность подключения

1. Прозвоните контакты мультиметром в соответствии со схемой установленного комплекса подъемников
2. Зафиксируйте разъемы на тыльной стороне панели пластиковыми хомутами
3. Наденьте на металлические втулки кнопок резиновые демпферы для поглощения вибраций

Комплектующие	Требование к установке
Декоративные лицевые панели	Щелчки при посадке не допускаются
Проводка толщиной 1.5 мм²	Минимальный радиус изгиба – 25 мм
Защитные гофры	Обязательное использование зон контакта с металлом

После монтажа несколько раз протестируйте ход всех кнопок до характерного щелчка, проверяя отсутствие закусывания тросов и синхронность работы стекол. Нарушение свободного хода в 2 мм и более требует перепозиционирования платформы.

Проверка работоспособности системы под нагрузкой

После монтажа всех компонентов и выполнения базовых электрических проверок (подача питания, работа кнопок в обоих направлениях), необходимо обязательно проверить работу стеклоподъемника под реальной нагрузкой. Вставьте стекло и закрепите его на каретке мотор-редуктора строго по инструкции производителя, используя все предусмотренные болты и кронштейны. Убедитесь, что уплотнители двери чистые и на них нанесена силиконовая смазка для уменьшения трения.

Проведите серию последовательных включений: подъем и опускание стекла в сборе несколько раз в полный ход. Внимательно оцените работу системы по следующим ключевым критериям:

1. Плавность хода: Движение стекла должно быть равномерным, свободным от рывков, заеданий, скрежета или неестественного гула. Любые посторонние звуки – признак проблем с монтажом или дефекта комплектующих.
2. Стабильность напряжения: Во время движения стекла под нагрузкой (особенно при трогании с места и в момент достижения крайних положений) измерьте мультиметром напряжение на клеммах мотор-редуктора. Если напряжение проседает значительно больше чем на 1.5-2 В от напряжения бортовой сети (примерно 12.6В при заглушенном двигателе), это указывает на плохие контакты в цепи питания или малый заряд АКБ.
3. Скорость и равномерность: Время подъема и опускания обоих стекол на передних дверях должно быть приблизительно одинаковым. Сильные различия могут говорить о разных типах приводов (редуктор/кабель), проблемах с проводкой на одной из дверей или разной степени износа.
4. Срабатывание автоматического реверса (если функция есть): При наличии функции антизащемления аккуратно проверьте ее работоспособность. В момент закрытия осторожно создайте рукой небольшое препятствие на пути движения стекла. Стекло должно немедленно остановиться и затем опуститься примерно на 10-15 см.

ВАЖНО: Никогда не проверяйте работу привода, пытаясь удержать движущееся стекло рукой! Это может привести к серьезной травме пальцев, поломке зубьев шестерни редуктора или обрыву тросиков/ленты. Препятствие для проверки Антизащемления создавайте крайне осторожно и по инструкции к конкретной модели привода.

Если система проходит все проверки: работает плавно, выдерживает напряжение, корректно срабатывает в крайних точках и с функцией антизащемления (при наличии), значит, электростеклоподъемник установлен правильно и готов к эксплуатации.

Завершив проверку, обязательно выполните калибровку крайних положений стекла, если этого требует инструкция к приводу.

Диагностика типичных ошибок монтажа

После установки электростеклоподъемников на ВАЗ 2109 частые сбои возникают из-за нарушений технологии монтажа. Неправильно подключенная проводка или механические перекосы приводят к заклиниванию стекол, перегоранию предохранителей и поломке моторов. Первичная проверка начинается с визуального осмотра всех компонентов системы.

Ключевые ошибки проявляются не сразу: некорректная установка направляющих рельсов вызывает перегруз двигателя при движении стекла, а пережатые провода в дверных гофрах провоцируют короткие замыкания. Для точного выявления причин требуется последовательная диагностика каждого узла.

Распространенные неполадки и методы проверки

• Стекло движется рывками
  • Проверьте параллельность установки направляющих с помощью уровня
  • Убедитесь в отсутствии деформаций тросового привода
• Полный отказ обоих подъемников
  • Протестируйте предохранитель F7 (15А) в монтажном блоке
  • Осмотрите цепь питания на клемме "30" блока управления

1. Ложные срабатывания защиты
   1. Замерьте напряжение на клеммах мотора при нагрузке (минимум 11В)
   2. Проверьте плотность контактов в разъемах дверных жгутов
2. Обратное движение стекла
   1. Поменяйте полярность проводов на моторе
   2. Протестируйте концевики поднятия/опускания в блоке управления

Симптом	Возможная причина	Инструмент проверки
Двигатель жужжит, стекло неподвижно	Слетел ролик тросового механизма	Визуальный осмотр при снятой обшивке
Искрение при работе	Замыкание в дверной проводке	Мультиметр в режиме прозвонки
Самопроизвольное опускание стекла	Выработка шестерни редуктора	Диагностика снятого двигателя

Важно: При замене моторов всегда сверяйте маркировку – приводы левой и правой дверей не взаимозаменяемы! Перепутанные контакты в блоке управления гарантированно выводят систему из строя.

Защита контактов от коррозии и влаги

Электронные компоненты стеклоподъемников ВАЗ 2109 критически уязвимы к окислению и коротким замыканиям из-за проникновения воды в дверные полости. Коррозия контактов переключателей и моторчика приводит к отказу механизма, некорректной работе стекол или возгоранию проводки.

Обязательно обработайте силиконовой смазкой разъемы мотор-редуктора и контактные группы дверных переключателей. Для клемм аккумулятора и массовых проводов кузова применяйте ингибиторные составы или токопроводящую смазку. Все электрические соединения должны быть герметизированы термоусадочными трубками с клеевым слоем.

Ключевые этапы обработки

1. Зачистите контакты моторчика и блока управления стеклоподъемников мелкозернистой наждачной бумагой.
2. Нанесите токопроводящую смазку (например, Molykote HSC Plus) на клеммы аккумулятора и «массы» кузова.
3. Обработайте разъемы дверной проводки силиконовым спреем (типа LIQUI MORY KF200).
4. Установите термоусадочные трубки на месте соединений проводов, прогрев их строительным феном.

Материал	Область применения	Периодичность
Силиконовая смазка	Дверные разъемы, уплотнители	Каждые 6 месяцев
Медь-графитовая паста	Аккумуляторные клеммы	При замене АКБ
Автомобильный лак	Пайки и оголенные контакты	После ремонта проводки

Важно: Не используйте солидол или Литол – они теряют свойства при низких температурах. Для защиты колодок применяйте диэлектрические консерванты на основе ПАВ, вытесняющие влагу из микротрещин. Регулярно проверяйте состояние гофр дверной проводки – при их повреждении замените участок с дополнительной изоляцией.

Обслуживание направляющих: смазка и очистка

Регулярное обслуживание направляющих реек электростеклоподъемника ВАЗ 2109 критически важно для плавного хода стекла и предотвращения перегрузки электродвигателя. Скопление пыли, грязи и высохшей смазки увеличивает трение, ускоряет износ пластиковых ползунков и может привести к заеданию стекла или поломке механизма.

Особое внимание уделите уплотнителям в районе направляющих – мелкая абразивная пыль с них часто попадает внутрь. Проверяйте состояние направляющих при каждом техобслуживании и при первых признаках замедления работы стекла или посторонних шумах (скрип, хруст).

1. Очистка:
   • Снимите дверную обшивку и декоративные заглушки для доступа к механизму.
   • Специальной щеткой или ветошью удалите старую засохшую смазку, грязь и пыль с направляющих реек и ползунков.
   • Протрите поверхности безворсовой ветошью, смоченной в очистителе тормозов или WD-40. Избегайте попадания на пластиковые ролики и резиновые элементы.
2. Смазка:
   • Используйте только рекомендованные специфические составы: литиевая смазка (PROTAGOL, Литин CR-30) или силиконовый спрей.
   • Избегайте графитовой смазки, солидола и WD-40 – они притягивают грязь и не обеспечивают долговременную защиту.
   • Равномерно нанесите тонкий слой смазки по всей длине направляющих и на поверхности ползунков. Излишки грязи – не вытирайте!
3. Проверка:
   • Проведите 3–5 циклов полного подъема/опускания стекла после сборки для распределения смазки.
   • Убедитесь в плавности хода и отсутствии посторонних шумов.

Не рекомендуется	Рекомендуется
Графитовая смазка, твердые масла	Литиевые смазки, силиконовые спреи
Обильное нанесение	Тонкий равномерный слой

Ремонт неисправностей: замена шестерен и моторов

Основной причиной выхода из строя электростеклоподъемников на ВАЗ 2109 является износ пластиковой шестерни редуктора. При нарушении целостности зубьев механизм перестает передавать усилие от двигателя на подъемный механизм. Реже встречаются поломки электродвигателя, вызванные коротким замыканием или износом щеток.

Симптомами неисправности служат характерное жужжание мотора без движения стекла, рывки при работе или полный отказ системы. Для точной диагностики снимите дверную карту, проверьте целостность проводки и тестером убедитесь в наличии напряжения на разъеме мотор-редуктора при нажатии кнопки управления.

Порядок замены компонентов

1. Демонтаж узла:
   • Снимите дверную обшивку, отсоедините разъем питания
   • Извлеките стекло, открутив четыре крепежных болта
   • Выкрутите винты крепления направляющих и мотор-редуктора
2. Разборка редуктора:
   • Рассоедините корпус редуктора, удалив стопорные кольца
   • Извлеките поврежденные шестерни (пластиковую и металлическую)
   • Очистите полость от остатков смазки и фрагментов зубьев
3. Установка новых компонентов:
   • Зафиксируйте новую пластиковую шестерню на валу двигателя
   • Смажьте шестерни литолом или специализированной смазкой
   • Совместите зубчатое зацепление, соберите корпус редуктора
4. Монтаж и проверка:
   • Установите стеклоподъемник и стекло, соблюдая исходное положение
   • Подключите разъем питания, выполните тренировку хода стекла
   • Убедитесь в плавности хода и отсутствии посторонних шумов

При замене всего мотор-редуктора демонтаж пластиковой шестерни не требуется - узел меняется в сборе. Сверяйте каталожный номер при покупке: для ВАЗ 2109 применяются моторы типа 51.3747 (передние) и 52.3747 (задние). Используйте оригинальные шестерни или проверенные аналоги (например, Самара, Fenox) толщиной 9 мм.

Модернизация системы: доводчики и дистанционное управление

Доводчики стеклоподъемников устраняют необходимость удерживать кнопку до полного закрытия окна – система автоматически завершает цикл после кратковременного нажатия, повышая комфорт и защищая двигатель от перегрева. Их установка особенно актуальна для ВАЗ 2109, где стандартная комплектация требует постоянного контроля за ходом стекла.

Дистанционное управление интегрируется с центральным замком или сигнализацией, позволяя поднимать/опускать окна с брелока без контакта с автомобилем. Это незаменимо для быстрого проветривания салона или закрытия окон при внезапном дожде. Современные решения поддерживают одновременное управление всеми стеклами и блокировку кнопок на дверях.

Ключевые особенности и монтаж

При подборе модулей учитывайте:

• Автоподъем с защитой: Качественные доводчики реагируют на сопротивление (например, руку в проеме), прекращая движение и обеспечивая безопасность.
• Универсальность: Совместимость с релейными (старые версии) и ISO-разъемами (новые комплекты), а также поддержка импульсного управления моторами.
• Энергопотребление: Убедитесь, что штатная проводка и блок предохранителей выдержат дополнительную нагрузку.

1. Подключение доводчиков: Врезается в цепь питания стеклоподъемников, подключается к концевикам дверей для определения положения стекла. Требует прокладки проводов через дверные гофры.
2. Интеграция с дистанционкой: Модуль синхронизируется с CAN-шиной сигнализации или получает сигнал от центрального замка. Возможность тарировки хода стекла обязательна для калибровки.

Этап	Действия
1. Подготовка	Обязательно отсоедините "минус" аккумулятора. Снимите дверные карты и декоративные панели.
2. Прокладка проводов	Через защитные гофры дверей выведите кабели к блоку предохранителей в салоне. Изолируйте соединения от влаги.
3. Подключение	Соедините модуль с моторчиками стеклоподъемников, концевиками дверей и цепью центрального замка согласно схеме производителя.
4. Тестирование	После сборочных работ проверьте автоматическое закрытие при кнопке "замок" на брелоке и чувствительность защитного механизма доводчиков.

Особенности установки в люк модели ВАЗ 21093

Основная сложность заключается в демонтаже штатного люкового механизма: после снятия внутренней обивки потолка и декоративных заглушек необходимо аккуратно отсоединить тросики ручного привода от направляющих ползунков, сохранив заводские крепежные кронштейны. Требуется полная очистка монтажной зоны от остатков смазки и грязи, а также проверка целостности направляющих рельсов – их искривление или коррозия потребуют предварительного ремонта.

Готовые комплекты ЭСП со скобообразными держателями ("салазками") должны жёстко фиксироваться через инженерные отверстия в металле люка точнозенковочным инструментом для минимизации перекосов; подача проводов питания организуется через технологические ниши между крышей и боковыми стойками с обязательной обмоткой пластиковой гофрой для защиты от перетирания. Обязательна тестовая проверка хода стекла при открытом люке до финальной сборки обшивки на предмет заеданий в процессе перемещения из-за деформации рамки или низкой посадки двигателя.

Критические нюансы при подключении

• Особая осторожность при фиксации двигателя: слабая затяжка болтов вызовет вибрацию при работе, а чрезмерная – деформацию тонкого металла люка.
• Прокладка проводки через резиновый гармоничный короб требует его частичного разреза и последующей герметизации термоклеем для предотвращения попадания влаги.
• Заниженный клиренс между электромотором и крышей предусматривает установку миниатюрных брызговиков (например, из термоусадочной ленты), если люк активно используется.

Сравнение самостоятельной установки и услуг сервиса

При самостоятельной установке электростеклоподъемников на ВАЗ 2109 ключевым преимуществом выступает экономия средств – стоимость услуги в сервисе обычно в 1.5–2 раза превышает цену самих комплектующих. Однако процесс требует серьезной технической подготовки: необходимо разбирать дверные карты, корректно подключать электропроводку к бортовой сети, сверлить крепежные отверстия и герметизировать монтажные зоны. Риск ошибок здесь высок – неверное соединение проводов может привести к короткому замыканию, а ошибки в позиционировании механизмов становятся причиной перекоса стекол или преждевременного выхода из строя моторов.

Обращение в сервисную станцию гарантирует профессиональное выполнение работ: мастера обладают специализированным оборудованием (например, съемниками для клипс) и отработанными методиками монтажа для конкретной модели, что сокращает время установки до 2–4 часов. Большинство сервисов предоставляет гарантию на работы (обычно 6–12 месяцев), но стоимость значительно возрастает – в среднем от 3 000 до 6 000 рублей в зависимости от региона. Дополнительным плюсом является диагностика сопутствующих проблем: специалист сразу выявит изношенные направляющие или поврежденную проводку, что сложно заметить новичку при самостоятельном ремонте.

Сравнительный анализ вариантов

Критерий	Самостоятельная установка	Установка в сервисе
Стоимость	Цена комплектующих (от 2 000 руб.)	Комплектующие + 3 000–6 000 руб. за работу
Временные затраты	6–8 часов (с учетом изучения инструкций)	2–4 часа
Гарантийные обязательства	Только на комплектующие	Гарантия на работы и детали
Риски	Повреждение элементов двери, ошибки подключения	Минимизированы при выборе проверенного СТО

Рекомендации:

• Самостоятельный монтаж оправдан при наличии опыта в ремонте автомобильной электрики и доступа к инструменту (дрель, съемники, тестер).
• Сервисный вариант предпочтителен для сложных модификаций (например, с доводчиками стекол) или при отсутствии времени/навыков.
• Обязательно проверьте совместимость комплекта с ВАЗ 2109 – универсальные наборы часто требуют доработок.

Список источников

Основная информация для статьи получена из технической документации производителей комплектов для переоборудования автомобилей, а также из руководств по эксплуатации моделей ВАЗ. Особое внимание уделено отзывам и практическому опыту установщиков из специализированных автосервисов.

Дополнительные данные собраны из обсуждений на автомобильных форумах и анализа ассортимента крупных онлайн-магазинов автозапчастей. Актуальные технические спецификации уточнялись по каталогам ведущих брендов автокомпонентов.

1. Руководство по ремонту ВАЗ 2108/2109 издательства "Легион-Автодата"
2. Техническая документация производителей комплектов:

   • Официальный сайт Fenox (Fenox Auto)
   • Каталог комплектующих фирмы "Точка опоры"
3. Статьи на тематических порталах:

   • "За рулём" (раздел тюнинга)
   • Drive2.ru (клуб владельцев ВАЗ)
4. Видеоинструкции по установке: каналы "Автоэлектрик PRO" и "Lada Online" в YouTube
5. Каталог запчастей Exist.ru с параметрами совместимости

Видео: Электростеклоподъемники ГРАНАТ для ВАЗ-2109 и -2114 в передние двери. Обзор комплекта


• Отзывы о шинах Yokohama G073 - что говорят пользователи

• Great Wall Hover H5 дизель - отзывы, описание, параметры

• Stinger прямоточный резонатор - подробные характеристики
