Электропроводка мопеда Альфа - схема и подключение

Статья обновлена: 18.08.2025

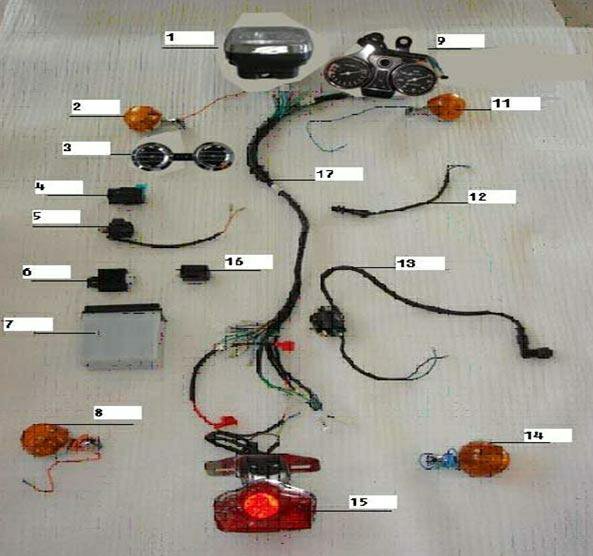

Электрическая система мопеда Альфа обеспечивает работу всех электронных компонентов: от запуска двигателя до сигнальных приборов. Понимание схемы проводки критично для диагностики неисправностей, самостоятельного ремонта и модернизации техники.

В статье детально разберем принцип работы цепи, назначение каждого провода, точки подключения датчиков, светотехники и управляющих элементов. От аккумулятора и генератора до ручных переключателей – вы узнаете, как взаимодействуют узлы и где искать распространенные проблемы.

Роль аккумулятора в электрической системе

Аккумулятор на мопеде Альфа выполняет три ключевые функции: обеспечивает питание стартера для запуска двигателя, стабилизирует напряжение в бортовой сети во время работы и питает потребители при заглушенном моторе. Без него запуск электростартером невозможен, а работа световых приборов или сигнализации без работающего двигателя неосуществима.

При работающем двигателе генератор подзаряжает аккумулятор, восполняя потраченную энергию. Однако при резком увеличении нагрузки (например, включении дальнего света и звукового сигнала одновременно) аккумулятор компенсирует недостаток мощности генератора, предотвращая просадки напряжения. Это защищает чувствительные электронные компоненты от скачков.

Основные точки подключения аккумулятора на Альфе:

• Плюсовой вывод (+): через предохранитель подсоединяется к стартеру, реле-регулятору и главному жгуту проводки (питание бортовой сети).
• Минусовой вывод (-): подключается непосредственно к раме мопеда или двигателю, обеспечивая массу для всей электросистемы.
• Дополнительно: через реле-регулятор интегрируется в цепь зарядки от генератора.

Корректное подключение клемм (плюс к плюсу, минус к массе) и надежный контакт на массу критически важны для стабильной работы системы. Окисление или плохая фиксация проводов ведут к трудностям запуска и сбоям в работе электрооборудования.

Подключение генератора переменного тока

Генератор переменного тока на мопеде Альфа представляет собой маховичный узел (flywheel magneto), расположенный на левой стороне двигателя. Он генерирует переменный ток за счет вращения постоянных магнитов вокруг катушек статора. Основные компоненты включают статорную плату с обмотками и ротор-маховик с магнитами.

На статоре генератора расположены три независимые обмотки: одна для системы зажигания (игнишн-катушка), и две силовые обмотки для питания освещения (фары и габаритов). Силовые обмотки имеют отдельные выводы, которые подключаются к электрооборудованию через разъемы.

Схема подключения выводов генератора

Цветовая маркировка проводов от статора стандартна для большинства моделей Альфа:

• Черный с красной полосой – выход на катушку зажигания (CDI)
• Желтый – фаза освещения №1 (~12V AC)
• Белый – фаза освещения №2 (~12V AC)
• Зеленый – общее заземление (масса)

Желтый и белый провода подключаются к реле-регулятору, который выполняет две функции:

1. Стабилизирует напряжение в пределах 12-14V
2. Преобразует переменный ток (AC) в постоянный (DC) для питания ламп

Вывод генератора	Куда подключается	Назначение
Желтый провод	Вход реле-регулятора	Питание передней фары
Белый провод	Вход реле-регулятора	Питание заднего габарита
Выход реле-регулятора	Фара + габариты	Подача 12V DC
Зеленый провод	Кузов/рама	Заземление цепи

Важные особенности: Реле-регулятор крепится на металлическую часть рамы для обеспечения теплоотвода. При отсутствии нагрузки (выключенном свете) генератор продолжает вырабатывать напряжение, которое гасится регулятором. Неподключенные провода силовых обмоток должны быть заизолированы во избежание короткого замыкания.

Принцип работы статора и катушки зажигания

Статор мопеда Альфа представляет собой неподвижный узел генератора, закреплённый на картере двигателя. Его обмотки генерируют переменный ток при вращении магнитов ротора (установленного на коленвале), создавая электродвижущую силу за счёт электромагнитной индукции. Основные обмотки статора выполняют две ключевые функции: питание системы зажигания и зарядку аккумулятора через выпрямитель.

Катушка зажигания преобразует низковольтное напряжение от статора (примерно 12-60В) в высоковольтный импульс (15 000-30 000В). Этот процесс происходит благодаря двум обмоткам: первичная (с малым числом витков) получает ток от статора, а при разрыве цепи коммутатором или датчиком Холла во вторичной обмотке (с тысячами витков тонкого провода) индуцируется высокое напряжение, передаваемое на свечу зажигания.

Схема подключения компонентов

Компонент	Куда подсоединяется	Функция в цепи
Статор	К коммутатору и регулятору напряжения	Генерация тока для зажигания и зарядки АКБ
Катушка зажигания	К коммутатору (вход) и свече зажигания (выход)	Трансформация напряжения для искрообразования
Коммутатор	К статору, катушке и датчику Холла	Управление моментом искры и защита от перегрузок

Критические зависимости в работе:

• Исправность обмоток статора напрямую влияет на стабильность искрообразования и заряд АКБ
• Полярность подключения катушки зажигания определяет КПД преобразования напряжения
• Коррозия контактов между статором и коммутатором вызывает сбои в искре

Диагностика неисправностей требует проверки сопротивления обмоток мультиметром: обрыв или межвитковое замыкание проявляются отсутствием искры. Для катушки зажигания критично состояние изоляции – пробой на массу ведёт к утечке высокого напряжения.

Коммутатор: назначение и место установки

Коммутатор служит электронным управляющим модулем системы зажигания мопеда Альфа. Его основная функция – точное формирование высоковольтных импульсов для искрообразования на свече зажигания в соответствии с положением коленвала. Устройство обрабатывает сигналы от датчика ГРМ (установленного на картере двигателя), определяет момент размыкания цепи первичной обмотки катушки зажигания и регулирует угол опережения зажигания в зависимости от оборотов двигателя.

На мопедах Альфа коммутатор монтируется в передней части под пластиковым обтекателем (рулевой маской) либо в центральном отсеке под сиденьем. Крепится к раме через резиновые демпферы, снижающие вибрационную нагрузку. Корпус защищен от влаги, но требует периодической очистки от грязи. Подключение осуществляется через 5-контактный разъем к основной электропроводке.

Подключение коммутатора

Цвет провода	Назначение
Красный	Питание +12В от замка зажигания
Чёрный/зелёный	Земля (масса)
Синий/жёлтый	Выход на катушку зажигания
Белый/красный	Сигнал от датчика ГРМ
Зелёный/красный	Сигнал тахометра (опционально)

Критические особенности:

• Не терпит перегрева – запрещена установка возле выпускного коллектора
• Требует герметичности разъёма для предотвращения окисления контактов
• При замене обязательна сверка маркировки (DC-CDI / AC-CDI)

Подключение катушки к свече зажигания на мопеде Альфа

Катушка зажигания преобразует низкое напряжение (12В) в высоковольтный импульс (15 000-25 000В), необходимый для образования искры на свече. На мопеде Альфа она обычно расположена под бензобаком или в задней части рамы, крепится одним или двумя болтами к металлическому основанию для обеспечения надежного контакта с массой.

От катушки отходит высоковольтный провод в толстой изоляции, который напрямую соединяется со свечой зажигания через резиновый колпачок с внутренним контактом. Колпачок плотно насаживается на керамический изолятор свечи до характерного щелчка, обеспечивая герметичность и предотвращая утечку тока. Важно исключить контакт этого провода с подвижными частями двигателя и горячими поверхностями.

Схема подключения проводов катушки

К низковольтным клеммам катушки подводятся:

• Провод от коммутатора – подает управляющие импульсы для генерации высокого напряжения. Цвет провода обычно черно-красный или синий.
• Провод массы – крепится болтом к раме/двигателю или через отдельный разъем (черный или зеленый провод).

Элемент	Тип подключения	Особенности
Высоковольтный провод	Непосредственно к свече	Медный сердечник, силиконовая изоляция
Низковольтные провода	Через разъемы/клеммы	Полярность строго соблюдается

Критические моменты:

1. Колпачок свечи должен плотно прилегать к изолятору без зазоров.
2. Поврежденная изоляция высоковольтного провода вызывает пробой на массу.
3. Окисление контактов низковольтной цепи нарушает работу системы зажигания.

Цепь зажигания: от генератора до свечи

Основным источником энергии для системы зажигания мопеда Альфа служит генератор переменного тока. При вращении коленчатого вала его ротор, оснащенный магнитами, индуцирует переменное напряжение в статорных обмотках. Этот ток поступает напрямую в модуль CDI (Capacitor Discharge Ignition), который выполняет функции управления зажиганием.

CDI-модуль преобразует переменный ток в импульсы высокого напряжения строго в заданный момент времени. Точка срабатывания определяется сигналами от датчика Холла, установленного рядом с магнитным ротором генератора. При достижении поршнем ВМТ (верхней мертвой точки) датчик отправляет сигнал в CDI, инициируя разряд накопительного конденсатора через первичную обмотку катушки зажигания.

Ключевые компоненты цепи

• Генератор – вырабатывает переменный ток при вращении коленвала
• CDI-модуль – преобразует ток, накапливает энергию и формирует импульс
• Датчик Холла – определяет положение коленвала для синхронизации искры
• Катушка зажигания – трансформирует низкое напряжение в высоковольтный разряд
• Свеча зажигания – создает искру для воспламенения топливной смеси

Высоковольтный импульс (15-20 кВ) со вторичной обмотки катушки по бронепроводу подается на свечу зажигания. Центральный электрод свечи генерирует искру между контактами, воспламеняя топливовоздушную смесь в камере сгорания. Качество искры напрямую зависит от исправности всех элементов цепи и состояния контактов.

Компонент	Напряжение	Функция
Генератор	~70-150 В	Генерация переменного тока
CDI-модуль	~300 В (на конденсаторе)	Формирование управляющего импульса
Катушка зажигания	>15 000 В	Трансформация напряжения

Разъемы проводки системы зажигания

Электрические соединения системы зажигания мопеда Альфа обеспечивают передачу сигналов и энергии между ключевыми компонентами. Надёжность этих контактов критична для стабильного искрообразования и запуска двигателя.

Основные разъёмы сосредоточены вокруг ЦПСЗ (катушки зажигания), коммутатора, датчиков и выключателей. Их конструкция исключает неправильное подключение благодаря уникальной форме и цветовой маркировке проводов.

Типы разъёмов и точки подключения

• Катушка зажигания (ЦПСЗ):
  • 2-контактный разъём: чёрный провод (масса) и зелёный (сигнал от коммутатора)
• Коммутатор:
  • 4-контактный разъём: чёрный/жёлтый (питание +12В), чёрный (масса), зелёный (управление катушкой), синий/жёлтый (сигнал от датчика Холла)
• Датчик Холла:
  • 3-контактный разъём: красный (+5В от коммутатора), зелёный (масса), жёлтый/синий (импульсный сигнал)
• Выключатель зажигания:
  • Красный провод (+12В АКБ) и чёрный/белый (питание системы после включения ключа)
• Аварийный выключатель (kill-switch):
  • Чёрный/белый провод (разрыв цепи питания при активации)

Компонент	Тип разъёма	Цвета проводов
Катушка зажигания	2-pin	Чёрный, Зелёный
Коммутатор	4-pin	Чёрный/жёлтый, Чёрный, Зелёный, Синий/жёлтый
Датчик Холла	3-pin	Красный, Зелёный, Жёлтый/синий

Важно: Окисление контактов или ослабление фиксаторов разъёмов вызывает пропуски зажигания. Регулярная очистка и обработка диэлектрической смазкой предотвращает коррозию.

Провода питания передней оптики: фары

Фара мопеда Альфа получает питание через три основных провода, каждый из которых отвечает за конкретный режим работы. Эти провода подключаются непосредственно к лампе фары через стандартный разъем H4. Управление осуществляется через подрулевой переключатель света, который коммутирует напряжение от аккумулятора и генератора.

Цветовая маркировка проводов унифицирована: синий провод отвечает за дальний свет, белый – за ближний, а зеленый является общим минусом (массой). Отдельный коричневый провод питает габаритный огонь, который расположен в том же корпусе фары. Все соединения защищены термостойкой изоляцией и объединены в жгут, идущий вдоль рамы.

Схема подключения и функции проводов

Цвет провода	Назначение	Куда подключается
Синий	Дальний свет (+12V)	Верхняя нить накала лампы H4
Белый	Ближний свет (+12V)	Нижняя нить накала лампы H4 с экраном
Зеленый	Общая масса (GND)	Цоколь лампы/корпус фары
Коричневый	Габаритный огонь (+12V)	Отдельный светодиод или лампа в фаре

Важные особенности: При замене лампы или разъема необходимо соблюдать полярность – перепутывание синего и белого проводов приведет к некорректной работе ближнего/дальнего света. Зеленый провод всегда крепится к металлическому корпусу фары через болт массы. Разрыв цепи или окисление контактов в разъеме – частые причины отказа оптики.

Подключение подрулевых переключателей света

Подрулевые переключатели на руле мопеда Альфа отвечают за управление ближним/дальним светом фар, поворотниками и звуковым сигналом. Они подключаются через разъемы к основной электропроводке рулевой колонки. Стандартная схема включает три группы проводов: для света, поворотников и клаксона, каждый с индивидуальным цветовым обозначением согласно китайской цветовой маркировке.

Ключевые точки подключения – разъемы под рулевой колонкой, где провода от переключателей стыкуются с основной жгутовой проводкой. Неправильное соединение приводит к отказу функций или короткому замыканию. Перед подключением обязательно свериться со схемой электропроводки конкретной модели Альфа, так как цвета проводов могут варьироваться в зависимости от года выпуска.

Цветовая маркировка проводов (типовая схема)

Функция	Цвет провода
Ближний свет	Синий
Дальний свет	Белый
Левый поворотник	Серый
Правый поворотник	Оранжевый
Земля (масса)	Зеленый
Клаксон (+)	Красный

Порядок подключения:

1. Снять пластиковую защиту рулевой колонки для доступа к разъемам
2. Соединить провода от переключателей с основным жгутом по схеме:
   • Синий ↔ Синий (ближний свет)
   • Белый ↔ Белый (дальний свет)
   • Серый ↔ Серый (левый поворотник)
   • Оранжевый ↔ Оранжевый (правый поворотник)
3. Подключить зеленый провод к общему заземлению рамы
4. Красный провод клаксона соединить с +12В через реле
5. Проверить герметичность резиновых уплотнителей на переключателях

Важно: Все соединения должны быть заизолированы термоусадкой. При тестировании функций обязательно проверьте работу под нагрузкой (включенным двигателем), так как слабый контакт может не проявляться на холостом ходу. Отказ поворотников часто вызван окислением разъемов – обработайте их контактной смазкой после подключения.

Проводка заднего стоп-сигнала

Задний стоп-сигнал активируется при нажатии на любой тормоз мопеда: передний (ручной) или задний (ножной). Его работа основана на замыкании электрической цепи через выключатели, установленные в тормозных системах. При срабатывании тормоза контакты выключателя замыкаются, подавая питание на лампу стоп-сигнала в заднем фонаре.

Основные компоненты цепи включают лампу стоп-сигнала, два выключателя (переднего и заднего тормоза), провода питания и массу. Питание осуществляется от аккумулятора через замок зажигания. Минусовой контакт лампы подключен к раме мопеда для замыкания цепи.

Схема подключения:

• Плюсовой провод от замка зажигания подведён к обоим тормозным выключателям.
• Выходные контакты выключателей объединены в один провод, идущий к плюсовому контакту лампы стоп-сигнала.
• Минусовой контакт лампы соединён с массой (рамой мопеда или минусовой шиной).

Компонент	Назначение провода	Цвет провода*
Выключатель переднего тормоза	Подача +12В на лампу	Красный/жёлтый
Выключатель заднего тормоза	Подача +12В на лампу	Красный/жёлтый
Лампа стоп-сигнала	Минусовой контакт	Чёрный

*Цвета могут отличаться в зависимости от года выпуска. Проверяйте мультиметром.

Схема подсоединения поворотников

Поворотники на мопеде Альфа подключаются к реле-прерывателю и управляются через комбинированный переключатель на руле. Основная проводка включает цепи питания, массы и сигнальные линии для левой/правой групп фар. Цвета проводов стандартизированы: оранжевый – общий "+" от реле, синий – правые поворотники, зеленый – левые.

Подключение выполняется в разрыв штатной электропроводки с обязательной изоляцией соединений. Реле-прерыватель (обычно расположенное под пластиком) получает питание от замка зажигания через предохранитель 10А. Корпус поворотников соединяется с рамой для обеспечения надежного контакта "массы".

Порядок подключения

1. Зафиксируйте реле-прерыватель в штатном месте (обычно возле аккумулятора)
2. Подсоедините к реле:
   • Красный провод – к "+" замка зажигания
   • Черный провод – к "массе" рамы
   • Оранжевый провод – выход на переключатель
3. От рулевого переключателя:
   • Синий провод – к правой группе поворотников
   • Зеленый провод – к левой группе поворотников
4. Каждый поворотник имеет два контакта:
   • Цветной провод (синий/зеленый) – сигнальный "+"
   • Черный провод – "масса" на корпус

Элемент	Цвет провода	Назначение
Реле-прерыватель	Красный	Питание +12В
Реле-прерыватель	Черный	Земля (масса)
Выход реле	Оранжевый	Сигнал к переключателю
Переключатель правый	Синий	Правые поворотники
Переключатель левый	Зеленый	Левые поворотники

Важно: контрольная лампа на приборной панели подключается параллельно к оранжевому проводу реле. При некорректной работе проверьте контакты "массы" на поворотниках и целостность предохранителя.

Реле-прерыватель указателей поворота

Реле-прерыватель (часто называемое "поворотником") – ключевой элемент цепи указателей поворота на мопеде Альфа. Это компактное электромеханическое или электронное устройство отвечает за характерное мигание ламп поворотников и контрольной лампы на приборной панели.

Оно автоматически разрывает и замыкает цепь питания с определенной частотой (обычно 60-120 раз в минуту), создавая эффект мигания. Без исправного реле поворотники будут гореть постоянно, что снижает безопасность и не соответствует ПДД.

Принцип работы и подключение

При активации поворотников через рулевой переключатель напряжение от замка зажигания поступает на входную клемму реле (часто обозначена "B" или "Bat"). Реле преобразует постоянный ток в импульсный и подает его на выходную клемму ("L" или "Load"), которая соединена с лампами поворотников через проводку.

Схема подключения реле на Альфе:

• Клемма B (Bat): Подключается к +12В от замка зажигания
• Клемма L (Load): Соединяется с лампами поворотников через переключатель
• Клемма E (Earth): Подключается к "массе" (раме или минусу АКБ)

Типичные признаки неисправности:

1. Поворотники горят без мигания
2. Слишком быстрое/медленное мигание
3. Полное отсутствие работы указателей

Параметр	Значение для Альфа
Рабочее напряжение	12В
Частота мигания	60-120 импульсов/мин
Тип разъема	3-контактный (B, L, E)

При замене реле важно соблюдать полярность подключения и выбирать устройства с токовой нагрузкой, соответствующей мощности ламп мопеда. Некорректная установка может привести к перегоранию предохранителя цепи поворотников.

Подключение датчика нейтральной передачи

Датчик нейтральной передачи на мопеде Альфа определяет положение коробки передач, замыкая контакты при включении нейтрали. Это позволяет запускать двигатель без выжатого сцепления только при нейтральной передаче, повышая безопасность эксплуатации. Устройство расположено на левой стороне картера двигателя рядом со звездочкой КПП.

Подключение осуществляется через двухконтактный разъем в общей проводке. Сигнальный провод (обычно зеленый с красной полосой) идет к блоку управления CDI, а второй провод (черный) соединяется с массой рамы. Корректность работы проверяется мультиметром: при нейтрали контакты должны замыкаться, при включенной передаче – размыкаться.

Ключевые особенности монтажа

• Расположение: Устанавливается в резьбовое отверстие картера (размер М10х1.25) над приводом трансмиссии
• Регулировка: Зазор между датчиком и приводным кулачком – 0.5-0.7 мм, регулируется шайбами
• Распиновка разъема:

  Провод	Назначение
  Зеленый/красный	Сигнал CDI
  Черный	Заземление

Типичные неисправности включают окисление контактов, механические повреждения толкателя датчика или нарушение изоляции проводов. При ложном срабатывании индикатора нейтрали проверьте целостность уплотнительного кольца – попадание масла в корпус датчика вызывает короткое замыкание.

Электропроводка к экрану спидометра

Экран спидометра мопеда Альфа получает питание и данные через жгут проводов, подключенный к разъёму на задней части приборной панели. Основные цепи включают постоянный "+12В" от аккумулятора через предохранитель, управляемый "+12В" от замка зажигания, а также массу ("-"), соединённую с рамой транспортного средства. Эти линии обеспечивают базовую работу подсветки и электронных компонентов табло.

Сигнальные провода передают конкретные данные от датчиков и систем мопеда. Кабель от датчика скорости, установленного на переднем колесе, подводится к соответствующему контакту разъёма спидометра для расчёта и отображения текущей скорости. Отдельные проводники отвечают за индикацию поворотов, дальнего света и уровня топлива, принимая сигналы от реле и поплавкового датчика бензобака.

Подключение основных компонентов

• Питание: Красный провод (+12В постоянные) и чёрный (масса)
• Активация: Жёлтый провод (+12В после зажигания)
• Датчик скорости: Синий/белый провод от переднего колеса

Цвет провода	Функция	Источник сигнала
Зелёный/красный	Левый поворот	Реле поворотов
Зелёный/чёрный	Правый поворот	Реле поворотов
Голубой	Дальний свет	Переключатель света
Жёлтый/чёрный	Уровень топлива	Датчик в баке

Особое внимание уделяется герметичности разъёмов – влага вызывает окисление контактов, приводящее к нестабильной работе стрелки спидометра или ложным показаниям уровня топлива. При диагностике проблем в первую очередь проверяют целостность проводов возле рулевой колонки, где жгут подвержен перетиранию.

Лампочки приборной панели: назначение контактов

Контакты лампочек приборной панели мопеда Альфа обеспечивают связь между индикаторами и соответствующими системами через разъем проводки. Каждый контакт соответствует конкретному проводу в жгуте, цветовая маркировка которых стандартизирована для упрощения диагностики и подключения.

Подсоединение осуществляется к плоскому разъему на тыльной стороне комбинации приборов. Ниже приведены основные лампы и их распиновка для типовой модели Альфа. Цвета проводов могут незначительно варьироваться в зависимости от года выпуска.

Лампа	Цвет провода	Назначение контакта
Поворотники	Оранжевый	Подключение к реле-прерывателю поворотов. Замыкается при активации указателей.
Дальний свет	Голубой	Соединение с кнопкой/рычагом дальнего света. Активируется при включении дальнего света фар.
Нейтральная передача	Зеленый	Подсоединение к датчику нейтрали КПП. Загорается при включенной нейтрали.
Давление масла	Красно-черный	Связан с аварийным датчиком давления в двигателе. Включается при недостаточном давлении масла.
Заряд АКБ	Желтый	Контроль работы генератора. Горит при неисправности системы зарядки или отсутствии напряжения.

Примечания:

Заземление ламп реализовано через черный провод, подключенный к массе мопеда. Для проверки исправности цепи используется метод прозвонки тестером между контактами и соответствующими датчиками/переключателями.

Проводка к выключателю зажигания

Выключатель зажигания на мопеде Альфа выполняет ключевую роль в управлении электросистемой. Он размыкает или замыкает цепь питания основных потребителей при повороте ключа.

Подключение осуществляется через разъём с 3-4 проводами, где каждый контакт отвечает за конкретную функцию. Цветовая маркировка проводки стандартизирована для всех моделей Альфа.

Схема подключения

Основные провода в разъёме выключателя:

• Красный – постоянный "+" от АКБ/генератора
• Чёрный – выход "+" на катушку зажигания и ЭБУ
• Зелёный – замыкается на массу в положении "OFF"
• Оранжевый (опционально) – питание габаритов/подсветки

Принцип работы в позициях ключа:

OFF	Красный изолирован, чёрный соединён с зелёным (массой) – зажигание заблокировано
ON	Красный подключён к чёрному – подаётся питание на систему зажигания
LOCK	Активируется механическая блокировка руля

Неисправности проявляются как отсутствие искры или самопроизвольное глушение двигателя. Проверку начинают с тестирования контактов мультиметром в разных положениях ключа.

Контактная группа руля: левая рукоятка

Левая рукоятка руля мопеда Альфа содержит коммутационные элементы управления светотехникой и сигнализацией, объединённые в единую контактную группу. Этот узел обеспечивает централизованное переключение режимов работы фар, поворотников и звукового сигнала через компактный блок переключателей.

Электрическая связь контактной группы с бортовой сетью осуществляется через жгут проводов, спрятанный внутри руля. Основные провода подключаются к колодке разъёма, расположенной под рулевой крышкой, что обеспечивает лёгкий демонтаж при обслуживании.

Функции и подключение элементов

• Переключатель света:
  Трёхпозиционный тумблер с выводами на:
  • Габаритные огни (позиция I)
  • Ближний свет фар (позиция II)
  • Массу для замыкания цепи
• Клавиша поворотников:
  Рычаг с фиксацией в положениях:
  • Левый поворот → контакт L → реле поворотов
  • Правый поворот → контакт R → реле поворотов
  • Автоматический сброс при возврате руля
• Кнопка звукового сигнала:
  Замыкает цепь между:
  • Плюсом аккумулятора через предохранитель
  • Управляющим контактом реле клаксона

Элемент	Цвет провода	Куда ведёт
Габариты	Коричневый	Лампы перед/зад
Ближний свет	Белый	Блок фары
Левый поворот	Серый	Реле поворотов (L)
Правый поворот	Тёмно-зелёный	Реле поворотов (R)
Клаксон	Красный/чёрный	Реле сигнала

Корпус контактной группы крепится к рулю винтами и требует периодической очистки от окислов. Важно: при замене соблюдать цветовую маркировку проводов – ошибка подключения вызовет короткое замыкание или отказ оборудования.

Контактная группа руля: правая рукоятка

Правая рукоятка руля мопеда Альфа объединяет ключевые элементы управления двигателем и световыми приборами. К ней подведены провода от системы зажигания, передних фар, сигнала и стартера. Механические рычаги (газ, тормоз) взаимодействуют с электрическими контактами через возвратные пружины и подвижные кулачки.

Основные компоненты группы: дроссельная ручка с датчиком положения (если установлен инжектор), выключатель зажигания, кнопка электростартера и переключатель света. Проводка проходит внутри руля и выводится через нижнюю часть рулевой колонки к жгуту основного узла коммутации. Герметизация разъемов обязательна для защиты от влаги.

Подключение элементов

• Кнопка стартера: соединяется с реле стартера (обычно желто-красный провод) и массой (черный провод).
• Выключатель зажигания: коммутирует питание бортовой сети (красный провод) и замыкает цепь CDI (черно-белый провод при выключении).
• Переключатель света: имеет три позиции:
  • OFF: питание фар отключено
  • Parking: активирует габариты (синий провод)
  • ON: включает ближний свет (белый провод) и подсветку приборов

Компонент	Цвет провода	Назначение
Стартер	Желто-красный	Сигнал активации реле
Зажигание	Красный	Плюс аккумулятора
Габариты	Синий	Питание ламп

Провода группы объединяются в 8-контактный разъем у основания руля. При замене рукоятки важно фиксировать тросик газа в пазах карбюратора перед регулировкой натяжения. Окисленные контакты кнопок – частая причина отказа стартера или фар.

Цепь подключения звукового сигнала

Питание звукового сигнала на мопеде Альфа осуществляется через замок зажигания. При включенном зажигании напряжение +12В поступает на кнопку сигнала, расположенную на руле. При нажатии кнопки цепь замыкается, и ток направляется непосредственно к звуковому сигналу.

Корпус сигнала через крепление к раме соединён с массой транспортного средства. Для корректной работы обязателен надёжный контакт с "минусом" – проверьте отсутствие окислов и ржавчины в точке крепления. Отказ сигнала чаще вызван обрывом проводов или окислением клемм.

Схема подключения проводов

Основные соединения цепи:

• Кнопка сигнала:
  • Входной провод (обычно зелёный) – питание от замка зажигания
  • Выходной провод (обычно зелёно-белый) – к клемме звукового сигнала
• Звуковой сигнал:
  • Цветной провод (часто зелёный или зелёно-белый) – к кнопке
  • Чёрный провод/клемма – соединение с массой рамы

Проверка цепи мультиметром:

Точка замера	Условия	Нормальное значение
Вход кнопки	Зажигание включено	+12В относительно массы
Выход кнопки	Кнопка нажата	+12В относительно массы
Клемма сигнала	Кнопка нажата	+12В относительно массы

Заземление: основные точки кузова

На мопеде Альфа кузов выполняет роль "массы" – общего отрицательного контакта для большинства потребителей электроэнергии. Это упрощает проводку, так как отпадает необходимость в отдельных проводах "минус" от каждого устройства к аккумулятору. Вместо этого достаточно обеспечить надежный контакт узла с металлической рамой.

Коррозия, плохая затяжка крепежа или слои краски/загрязнений на точках крепления приводят к нарушению контакта. Это вызывает нестабильную работу электрооборудования (например, тусклый свет, отказ поворотников, проблемы с зажиганием) или полный отказ систем. Регулярная проверка и очистка точек заземления критически важны.

Ключевые точки заземления на раме Альфы

• Под седлом: Основная точка крепления "массы" от аккумулятора. Обычно находится на раме под сиденьем, рядом с аккумуляторным отсеком. К этой же точке или рядом часто подключается "минус" статора генератора.
• Рулевая колонка: К раме в районе рулевой колонки подключается "масса" от выключателей на руле (свет, поворотники, звуковой сигнал, стартер) и приборной панели.
• Двигатель: Сам двигатель заземлен через свои крепежные болты к раме. Дополнительный провод заземления может идти от двигателя (часто от карбюратора или корпуса КПП) напрямую к основной точке под седлом или на раму рядом. Это обеспечивает надежную "массу" для системы зажигания (катушка, коммутатор, датчики).
• Задняя часть рамы: К точкам на задней части рамы или подрамнике крепится "минус" задних фонарей (стоп-сигнал, габариты, поворотники), датчика уровня топлива (если есть) и иногда реле-регулятора.

Важно: Все соединения с кузовом должны быть чистыми (металл-к-металлу, без краски, ржавчины, грязи) и плотно затянутыми. Рекомендуется дополнительная обработка контактов токопроводящей смазкой для защиты от окисления. При установке дополнительного оборудования (например, мощной акустики) стоит проложить отдельный минусовой провод до аккумулятора, минуя кузов.

Предохранители: расположение и дубликаты

Блок предохранителей на мопеде Альфа расположен под пластиковым обтекателем сиденья, в непосредственной близости от аккумуляторного отсека. Доступ к нему осуществляется после снятия левой боковой панели или откидного сиденья (в зависимости от модификации), где компактная плата с прозрачной крышкой фиксируется пластиковыми защелками.

Основная плата содержит 5 стандартных предохранителей типа "ножка" (ATO/ATC) номиналом от 5А до 15А, отвечающих за цепи зажигания, фары, стоп-сигнала, габаритов и указателей поворотов. Каждый слот промаркирован символами: IGN (зажигание), HL (ближний свет), STOP (тормоз), TAIL (задний габарит), TURN (поворотники).

Дубликаты и замена

Резервные предохранители хранятся в специальных слотах на тыльной стороне крышки блока. Для замены:

1. Отсоедините минусовую клемму аккумулятора.
2. Подденьте крышку блока, извлеките перегоревший элемент съемником или плоскогубцами.
3. Установите дубликат идентичного номинала (цветовая маркировка должна совпадать).

Цепь	Номинал	Цвет
Зажигание (IGN)	10A	Красный
Фары (HL)	15A	Голубой
Стоп-сигнал (STOP)	10A	Красный
Габариты (TAIL)	5A	Коричневый
Поворотники (TURN)	10A	Красный

Важно: Использование предохранителей с несоответствующим номиналом вызывает перегрев проводки. При частом перегорании элемента диагностируйте цепь на КЗ или превышение нагрузки.

Задний фонарь: распиновка проводов

Задний фонарь мопеда Альфа объединяет стоп-сигнал, габаритный огонь и поворотники. Подключение осуществляется через 5-контактный разъем, где каждый провод отвечает за конкретную функцию. Стандартные цвета могут незначительно варьироваться в зависимости от года выпуска.

Основные провода идут от электронного блока управления, реле поворотов и выключателя тормоза. Важно соблюдать полярность при подключении: нарушение распиновки приводит к некорректной работе световых приборов или короткому замыканию.

Стандартная распиновка

Цвет провода	Функция
Черный	Масса (общий «–»)
Коричневый	Габаритный огонь (+ при включенном свете)
Зеленый	Стоп-сигнал (+ при нажатии на тормоз)
Голубой	Левый поворотник (+ при активации)
Оранжевый	Правый поворотник (+ при активации)

Важные нюансы:

• Провод массы (черный) крепится к раме или кузову через болтовое соединение.
• Напряжение на сигнальных проводах (кроме массы) – 12V постоянного тока.
• При замене фонаря используйте мультиметр для проверки: отсутствие «+» на коричневом/зеленом проводах указывает на обрыв или неисправность реле/предохранителя.

Подсоединение датчика уровня топлива

Датчик уровня топлива на мопеде Альфа представляет собой поплавковый механизм с переменным резистором, установленный внутри топливного бака. При изменении уровня горючего поплавок перемещает ползунок по резистивной дорожке, что пропорционально меняет сопротивление цепи.

Электрическое подключение осуществляется через двухконтактный разъём: сигнальный провод идёт к приборной панели, а второй контакт замыкается на массу. Корпус датчика автоматически соединяется с "минусом" через крепёжные болты при фиксации к баку.

Схема подключения проводов

Цветовая маркировка стандартной проводки:

Контакт датчика	Цвет провода	Куда ведёт
Сигнальный	Жёлтый	Клемма "S" на приборном щитке
Масса	Зелёный	Кузов/рама через болт крепления

Ключевые этапы подключения:

1. Снять сиденье и демонтировать топливный бак
2. Открутить крепёжные болты датчика на дне бака
3. Соединить разъём по цветовой схеме: жёлтый провод → к комбинации приборов
4. Зафиксировать датчик, обеспечив надёжный контакт металлического корпуса с поверхностью бака

Важно! При установке проверьте целостность поплавка и отсутствие заеданий в движении. Негерметичный датчик вызывает ложные показания и опасен утечкой топлива.

После подключения протестируйте работу: при включении зажигания стрелка указателя должна плавно подняться до актуального уровня. Если показания скачут или стрелка не двигается – проверьте чистоту контактов и сопротивление датчика (должно меняться при покачивании поплавка).

Питание подсветки приборной панели

Подсветка приборной панели на мопеде Альфа запитана напрямую от аккумулятора через замок зажигания, что гарантирует её работу только при включенном зажигании. Питающий провод (обычно синего цвета с красной полосой - сине-красный) подводится к лампочкам подсветки через переключатель ближнего/дальнего света фар, что позволяет регулировать яркость совместно с основным светом.

Конкретно лампы подсветки подключаются к положительному проводу через патроны, встроенные в приборный щиток, а минус (масса) реализуется через контакты патронов на металлическое шасси панели. При отказе подсветки проверяют целостность ламп накаливания (тип T5), состояние контактов в патронах и цепь массы.

Ключевые элементы цепи

• Источник питания: аккумулятор → замок зажигания
• Коммутация: переключатель света (руль)
• Проводка: сине-красный провод (+12В)
• Потребители: лампы T5 в панели приборов
• Масса: через крепление панели к раме

Компонент	Функция	Типичные неисправности
Лампы подсветки	Создание освещения шкал	Перегорание нити накала
Патроны ламп	Фиксация и контакт	Окисление, потеря упругости
Переключатель света	Активация цепи	Загрязнение контактов

Проводка к реле стартера (для электростартера)

Реле стартера в мопеде Альфа выполняет критическую функцию: оно управляет подачей высокого тока от аккумулятора к электродвигателю стартера при повороте ключа зажигания. Без этого реле кнопка стартера не смогла бы коммутировать необходимую для запуска двигателя нагрузку напрямую.

Основная цепь подключения включает три ключевых соединения: управляющие провода от замка зажигания и кнопки стартера, а также силовые кабели для передачи тока к стартеру. Неисправность реле или проводки приводит к полному отказу электростартера, сопровождающемуся характерными щелчками или отсутствием реакции.

Схема подключения и назначение контактов

На реле стартера Альфа обычно расположено 4 или 5 контактов стандартной маркировки:

• 30 (постоянный "+"): Подключается напрямую к плюсовой клемме аккумулятора толстым красным проводом.
• 87 (выход на стартер): Соединяется с силовым контактом электродвигателя стартера толстым желтым или желто-красным кабелем.
• 86 ("+" управления): Получает +12В от замка зажигания при повороте ключа в положение «START» через тонкий красный или красно-черный провод.
• 85 ("масса" управления): Замыкается на массу мотоцикла через кнопку стартера на руле. При нажатии кнопки создается цепь для срабатывания катушки реле.

Контакт реле	Цвет провода (тип.)	Назначение
30	Красный (толстый)	Питание от АКБ (+)
87	Желтый/Желто-красный (толстый)	Выход на стартер
86	Красный/Красно-черный (тонкий)	Управляющий "+" (от замка)
85	Черный/Зеленый (тонкий)	Управляющая "масса" (через кнопку)

Важно: При установке убедитесь в надежной фиксации силовых клемм (30 и 87) – плохой контакт вызывает нагрев и оплавление изоляции. Управляющие провода (85 и 86) полярны только для реле с диодом; в стандартной схеме Альфа их можно менять местами без последствий.

Кнопка электростартера и её контакты

Кнопка электростартера на мопеде Альфа представляет собой временный выключатель, замыкающий цепь стартера при нажатии. Основная функция – подача тока от аккумулятора на втягивающее реле стартера, которое, в свою очередь, включает электродвигатель для проворачивания коленвала.

Устройство монтируется на рулевой части и имеет два контакта. Один провод подключается к плюсовой клемме реле стартера (обычно жёлтый или жёлто-красный), второй – к "+" аккумулятора через замок зажигания (красный провод). При нажатии кнопки происходит замыкание этих линий.

Схема подключения и особенности работы

Контакты кнопки работают только при включённом зажигании и выжатом сцеплении (если установлен соответствующий датчик). Типовая распиновка:

Клемма кнопки	Цвет провода	Назначение
Входная	Красный	Питание от АКБ через замок зажигания
Выходная	Жёлтый/Жёлто-красный	Сигнал на втягивающее реле стартера

Типовые неисправности:

• Окисление контактов – приводит к потере напряжения
• Износ внутренних пружин – кнопка не возвращается в исходное положение
• Обрыв проводов – чаще в месте изгиба у рулевой колонки

Для проверки работоспособности:

1. Отсоедините разъём кнопки
2. Замерьте мультиметром сопротивление между контактами при нажатии
3. Нулевое сопротивление указывает на исправность

Система зарядки аккумулятора: провода контроля

Провода контроля в цепи зарядки обеспечивают передачу данных о напряжении и токе от генератора к регулятору-выпрямителю. Они позволяют электронному блоку анализировать параметры системы и корректировать выходное напряжение для безопасной зарядки аккумулятора.

Некорректная работа или обрыв этих проводников приводят к недозаряду либо перезаряду АКБ, что вызывает сбои в работе электрооборудования и сокращает срок службы батареи. Контрольные кабели отличаются от силовых проводов меньшим сечением и специфической цветовой маркировкой.

Основные провода контроля и точки подключения

• Белый провод (напряжение фазы): соединяет одну из фаз статора генератора с входом «AC» на регуляторе-выпрямителе. Мониторит переменное напряжение для расчета нагрузки.
• Зеленый провод (общая масса): подключается к клемме «–» регулятора и выводится на раму мопеда или минусовую клемму АКБ. Обеспечивает эталонный ноль для измерений.
• Красный тонкий провод (контроль напряжения АКБ): идет от клеммы «SENSE» регулятора к плюсовой клемме аккумулятора. Фиксирует реальное напряжение батареи для точной регулировки.

Цвет провода	Функция	Точка подключения на регуляторе	Точка подключения на мопеде
Белый	Мониторинг фазы генератора	Клемма "AC"	Выход обмотки статора
Зеленый	Контрольная масса	Клемма "–"	Рама / минус АКБ
Красный (тонкий)	Детектирование напряжения АКБ	Клемма "SENSE"	Плюсовая клемма АКБ

Провода контроля всегда подключаются напрямую к соответствующим клеммам регулятора без промежуточных разъемов. Окисление контактов или нарушение изоляции вызывает ложные показания, что провоцирует перегрев АКБ и выход из строя ламп освещения.

Диагностика обрывов в цепи фары

Начните с визуального осмотра проводов фары и разъёмов: ищите трещины, перетёртости, окисление контактов или отсоединённые клеммы. Проверьте надёжность крепления массы фары (обычно чёрный провод) к раме мопеда – плохой контакт здесь частая причина неисправности. Используйте фонарь для тщательного изучения участков возле руля, где провода перегибаются при повороте.

Возьмите мультиметр в режиме прозвонки или измерения сопротивления. Отсоедините разъём фары и аккумулятор для безопасности. Одним щупом касайтесь "+" разъёма фары (провод от выключателя света), вторым – "+" клеммы аккумулятора. Отсутствие звука сигнала или высокое сопротивление (OL) укажет на обрыв в питающем проводе. Аналогично проверьте "массу": щуп на контакт массы фары, второй – на очищенное металлическое крепление рамы.

Методы локализации повреждения

1. Прозвонка участков цепи: Разделите цепь на секции (руль → разъём под сиденьем → фара). Прозванивайте каждый отрезок отдельно.
2. Проверка под напряжением: Включите зажигание и ближний свет. Замерьте напряжение мультиметром на контактах разъёма фары. Отсутствие 12В на "+" – проблема до разъёма. Напряжение есть, но лампа не горит – проверьте массу или лампу.
3. Тест перегибов: Активно покачивайте жгут проводов при включённом свете. Моргание фары укажет на место обрыва.

Типичные точки обрыва	Признаки	Способ проверки
Колодка под рулём	Фара гаснет при повороте руля	Визуальный осмотр + прозвонка с подвижкой проводов
Разъём фары	Окисление, оплавление контактов	Замер сопротивления на контактах разъёма
Крепление массы	Фара тускло светит или не включается	Прозвон "массового" провода → рама

Важно: Не забывайте проверять исправность самой лампы и выключателя света на руле – их отказ даёт схожие симптомы. При замене проводов используйте термоусадку для изоляции и избегайте скруток – применяйте пайку или обжимные клеммы.

Проверка напряжения на выходе генератора

Для проверки потребуется мультиметр, переключенный в режим измерения переменного напряжения (ACV) с диапазоном до 100 В. Запустите двигатель мопеда и дайте ему поработать на холостых оборотах 2-3 минуты для прогрева. Откройте доступ к разъёму генератора, обычно расположенному под сиденьем или боковой пластиковой панелью.

Отсоедините колодку с проводами, идущими от генератора. Найдите в разъёме два белых провода (основные фазные выводы обмотки) – они отвечают за генерацию энергии для системы зажигания и питания ламп. Включите мультиметр и подключите его щупы к контактам этих проводов.

Порядок измерения и диагностика

Плавно повышайте обороты двигателя до 3000-5000 об/мин, наблюдая за показаниями прибора:

• Нормальное напряжение: 35-75 В при указанных оборотах.
• Низкие показатели (<30 В): обрыв обмотки, межвитковое замыкание или пробой магнитов ротора.
• Отсутствие напряжения: повреждение кабеля, окисление контактов или полный выход генератора из строя.

Дополнительно проверьте сопротивление изоляции между каждым белым проводом и «массой» двигателя (режим омметра):

1. Значение должно стремиться к бесконечности.
2. Наличие сопротивления указывает на пробой обмотки на корпус.

Состояние	Напряжение (ACV)	Возможная неисправность
Норма	35-75 В	–
Слабая генерация	20-35 В	Износ магнитов, ослабление крепления статора
Нет сигнала	0-5 В	Обрыв проводов, замыкание, разрушение обмотки

Поиск короткого замыкания в проводке

Короткое замыкание в электропроводке мопеда Альфа возникает при нарушении изоляции проводов или неправильном подключении компонентов. Это приводит к срабатыванию предохранителей, отказу систем, нагреву кабелей или разряду аккумулятора. Для диагностики потребуются мультиметр, схема проводки и визуальный осмотр цепи.

Перед поиском отключите аккумулятор и извлеките перегоревший предохранитель. Проверьте видимые участки жгутов на предмет оплавления, перетирания об острые кромки рамы или контакта с горячими деталями. Особое внимание уделите зонам возле руля, под сиденьем и креплениям пластиковых обвесов.

Методика проверки мультиметром

Переведите мультиметр в режим прозвонки или замера сопротивления. Отсоедините разъемы проблемной цепи:

1. Подключите один щуп к массе рамы (очищенной от грязи)
2. Вторым щупом последовательно касайтесь контактов в разъемах
3. Звуковой сигнал или показания ниже 1 Ома указывают на КЗ

Элемент цепи	Типичные точки КЗ
Фары/габариты	Контакт с вилкой руля, перетертость у креплений
Замок зажигания	Внутренние залипания контактов, вода в разъемах
Датчики (CDI, датчик скорости)	Пробитая изоляция у колодок, коррозия

При отсутствии доступа к разъемам проверяйте цепь через предохранитель: подключите мультиметр в режиме вольтметра параллельно клеммам держателя предохранителя. Напряжение при включенном зажигании должно быть нулевым. Показания выше 0.5V подтверждают утечку тока.

Для сложных случаев используйте метод исключения: отсоединяйте компоненты цепи поочередно (фару, поворотники, реле) до исчезновения КЗ. После обнаружения проблемного участка замените поврежденный кабель, восстановите изоляцию термоусадкой или установите новый жгут. Обязательно проверьте работу цепи под нагрузкой перед сборкой облицовки.

Тестирование исправности контактов разъемов

Проверку начинают с визуального осмотра разъемов на коррозию, загрязнения или механические повреждения. Обратите особое внимание на состояние фиксаторов и уплотнительных колец, обеспечивающих плотное соединение и защиту от влаги.

Для электрической диагностики подготовьте мультиметр в режиме измерения сопротивления (Ω) или прозвонки. Отсоедините разъемы от всех компонентов мопеда Альфа перед тестированием, чтобы избежать ложных показаний и повреждения электроники.

Методика проверки

1. Прозвонка цепи: Подключите щупы мультиметра к соответствующим контактам с обеих сторон разъема. Звуковой сигнал или показание 0-2 Ом подтверждают целостность проводника.
2. Проверка на КЗ: Между соседними контактами одного разъема не должно быть замыкания. Отклонения указывают на повреждение изоляции.
3. Тест напряжения: При включенном зажигании измерьте напряжение на контактах, идущих к потребителям (фары, поворотники). Сравните с нормативными значениями (12В±10%).

Проблема	Признак	Решение
Окисление	Белый/зеленый налет на контактах	Очистка спреем-контактолом
Разрыв провода	Бесконечное сопротивление	Замена проводника/разъема
Ослабление фиксации	Самопроизвольное разъединение	Замена корпуса разъема

Важно: При диагностике разъемов ЭБУ, датчиков или катушки зажигания обесточьте систему, отключив минусовую клемму АКБ. Используйте тонкие щупы мультиметра, чтобы не деформировать контактные гнёзда.

Ремонт перетёртых проводов под рулём

Провода в жгуте под рулём мопеда Альфа постоянно подвергаются механическому воздействию при поворотах руля. Со временем изоляция истирается о раму или элементы конструкции, оголяя металлические жилы. Это приводит к коротким замыканиям, обрыву цепи, неработоспособности поворотников, фар, стоп-сигналов или системы зажигания.

Обнаружение проблемы обычно происходит при визуальном осмотре: ищите потертости, трещины на изоляции, переломы проводов или следы оплавления. Особое внимание уделите местам выхода жгута из рулевой колонки и точкам контакта с металлическими кронштейнами. Проверьте функциональность всех электроцепей, управляемых с руля – нестабильная работа указывает на повреждение.

Этапы восстановления проводки

Для качественного ремонта выполните следующие действия:

1. Демонтаж рулевых кожухов и защитных резиновых гофр для полного доступа к жгуту.
2. Тщательная зачистка повреждённого участка: удалите остатки старой изоляции, обезжирьте контакты.
3. Соединение проводов:
   • При обрыве – скрутите жилы по цветам (строго соответствие!), пропаяйте соединение.
   • Изолируйте каждую скрутку термоусадкой или изолентой отдельно.
4. Защита жгута:
   • Наденьте новую ПВХ-трубку или термостойкую гофру на отремонтированный участок.
   • Закрепите жгут пластиковыми хомутами, исключив натяжение и трение о раму.
   • Проклейте критичные места дополнительным слоем изоленты или наложите защитную металлическую спираль.
5. Проверка работы: перед сборкой включите зажигание, протестируйте все переключатели на руле.

После ремонта регулярно осматривайте жгут на предмет новых потертостей. Установка дополнительной демпфирующей прокладки (например, из вспененной резины) в месте контакта проводов с рамой значительно продлит срок службы проводки.

Замена обгоревших предохранителей

Обгоревший предохранитель определяется визуально: разрыв металлической нити внутри стеклянного/пластикового корпуса или потемнение колбы. На мопеде Альфа блок предохранителей расположен под сиденьем рядом с аккумулятором, защищён пластиковой крышкой с защёлками. Для доступа открутите крепёж седла и снимите его, затем отщёлкните крышку блока.

Основные предохранители Альфа защищают цепи зажигания (5А), фар и габаритов (10А), задних фонарей и поворотов (10А). В блоке также присутствует резервный слот с запасным предохранителем. Всегда заменяйте перегоревший элемент на аналог с идентичным номиналом – установка предохранителя большей силы тока приведёт к повреждению электропроводки.

Порядок замены

1. Выключите зажигание и извлеките ключ.
2. Снимите сиденье, открутив две гайки под ним.
3. Отожмите защёлки крышки блока предохранителей.
4. Пинцетом или пластиковыми щипцами извлеките сгоревший предохранитель из гнёзд.
5. Установите новый предохранитель строго по номиналу (проверьте маркировку на корпусе).
6. Закройте крышку блока до щелчка.
7. Установите сиденье на место.

Важные нюансы:

• Перед установкой нового предохранителя обязательно выявите причину перегорания: короткое замыкание в цепи, окисление контактов, нештатное оборудование.
• При частом срабатывании проверьте цепи на утечки мультиметром.
• Не используйте "жучки" – это провоцирует возгорание проводки.

Цепь	Номинал предохранителя	Последствия перегорания
Зажигание (CDI, катушка)	5A	Двигатель не заводится
Передняя оптика (ближний/дальний свет)	10A	Не работают фары
Задние фонари, поворотники, стоп-сигнал	10A	Отказ световой сигнализации

Модернизация проводки: добавление габаритов

Для подключения габаритных огней на мопеде Альфа потребуется проложить отдельные провода от рулевой колонки к задней части транспортного средства, используя пластиковые хомуты для фиксации вдоль штатной жгута проводки. Обязательно выбирайте многожильные медные провода сечением 1–1.5 мм² с цветовой изоляцией (например, белый для передних габаритов, коричневый для задних) для исключения путаницы при коммутации.

Питание следует брать через 5-амперный предохранитель от замка зажигания, используя общий плюсовой провод (обычно красный или черный с красной полосой), чтобы габариты активировались только при включенном зажигании. Минусовые концы светодиодных или ламповых блоков габаритов надёжно соединяются с рамой через болты, предварительно зачищенные от краски и коррозии для качественного контакта.

Ключевые точки подключения

• Передние габариты: крепятся к рулевой вилке. Плюсовой провод через разъём подводится к выключателю света на руле.
• Задние габариты: монтируются под седлом. Проводка протягивается под пластиковой облицовкой вдоль рамы.
• Выключатель: врезается в левую ручку руля параллельно ближнему свету фар.

Элемент	Цвет провода +	Точка подключения
Передний левый габарит	Белый	Разъём фары (контакт GA)
Передний правый габарит	Белый с чёрной полосой	Разъём фары (контакт GB)
Задний габарит	Коричневый	Клемма заднего фонаря

После монтажа обязательно проверьте изоляцию всех скруток (лучше использовать термоусадочные трубки) и отсутствие перетирания проводов о подвижные элементы. Тестируйте работу только при заглушенном двигателе, контролируя потребляемый ток мультиметром – превышение номинала предохранителя укажет на короткое замыкание.

Список источников

Для подготовки материала о проводке мопеда Альфа использовались технические документы и экспертные ресурсы, специализирующиеся на ремонте китайской мототехники. Акцент делался на официальную документацию и практические руководства по электромонтажу.

Следующие источники содержат детальные схемы подключения, принципы работы электросистемы и спецификации компонентов. Они предоставляют проверенную информацию для самостоятельного обслуживания проводки.

Ключевые материалы

• Официальное руководство по ремонту Alpha RX 50/110 (раздел "Электрооборудование")
• Форумные обсуждения на тематических порталах: MotoDrive, Мото-Форум РФ
• Видеоинструкции от каналов "Мотоэлектрик" и "Гараж 54" на YouTube
• Книга "Электрооборудование скутеров" (И.П. Сидоров, 2020 г., глава 4)
• Каталог компонентов Jialing Alpha (электросхемы и спецификации разъемов)
• Статьи из журнала "Мототехника и сервис" №3/2019, №7/2021

Видео: Подключения проводки мопеда Альфа Дельта


• Как завести машину на автомате - 7 советов от водителя

• Секреты тихого прямотока - советы мастеров

• Правильный ток заряда для максимальной отдачи
