Электросхема ВАЗ - как понять проводку автомобиля самому

Статья обновлена: 18.08.2025

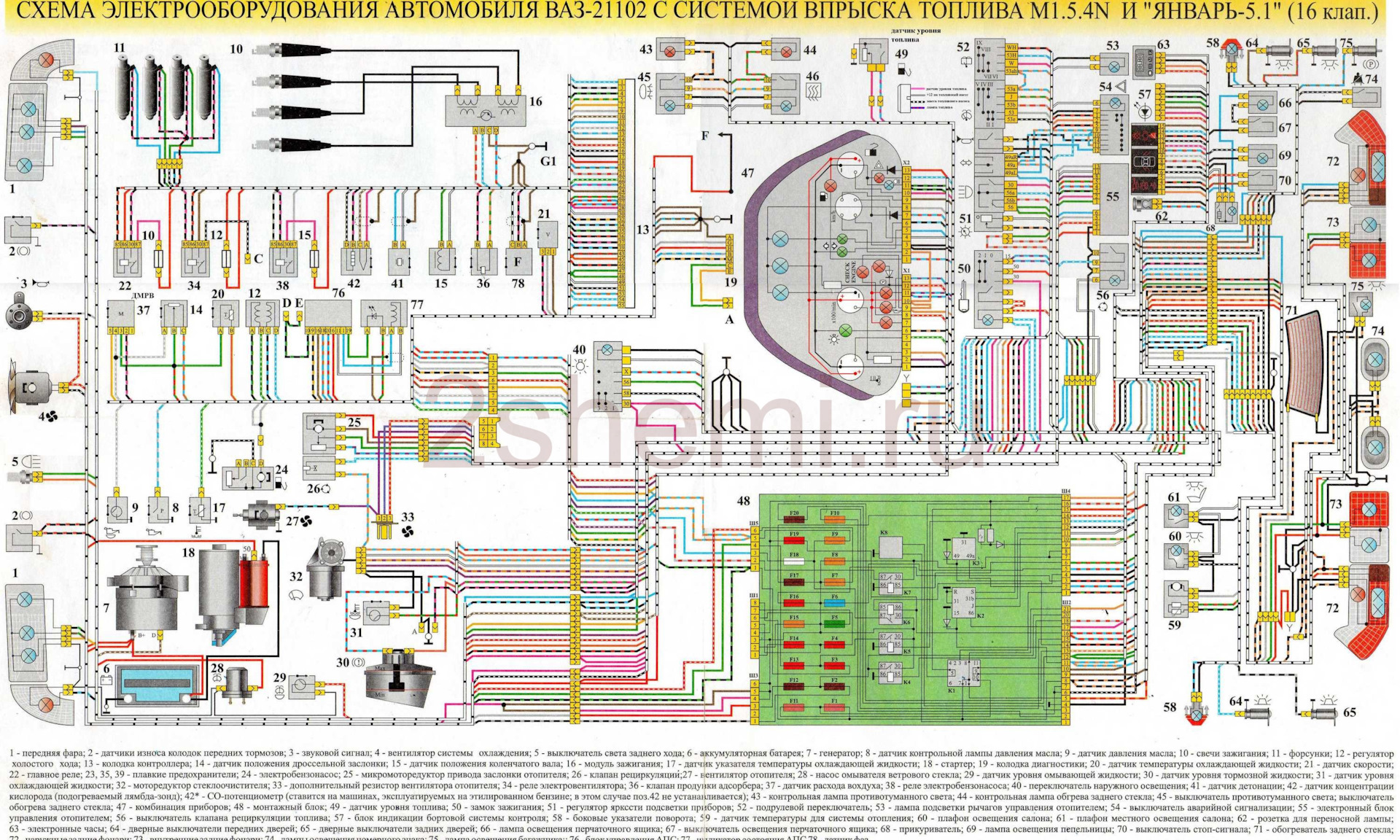

Электрооборудование – жизненно важная система любого автомобиля ВАЗ, от которой зависит запуск двигателя, освещение, безопасность и комфорт в салоне.

Самостоятельное понимание электросхемы избавляет от дорогостоящих визитов в сервис при мелких неисправностях: перегоревших предохранителях, неработающих фарах или проблемах с поворотниками.

Изучение цветовой маркировки проводов, условных обозначений реле и принципа работы ключевых узлов позволит уверенно диагностировать неполадки и выполнять ремонт проводки своими силами.

Подготовка инструментов для диагностики проводки

Наличие правильных инструментов – обязательное условие для безопасной и точной работы с автомобильной электропроводкой. Без них попытки диагностики могут привести к повреждению контактов, ложным показаниям или даже короткому замыканию.

Соберите комплект заранее, чтобы не прерывать процесс поиска неисправности. Убедитесь, что все приборы исправны, их элементы питания свежие, а щупы и провода не имеют повреждений изоляции.

Необходимый инструментарий

Минимальный набор включает:

Мультиметр (тестер): Цифровой прибор для измерения напряжения, сопротивления, силы тока и прозвонки цепей. Обязателен!
Контрольная лампа: Простое устройство (лампочка 12В с двумя проводами) для быстрой проверки наличия напряжения.
Набор отверток: Крестовые и шлицевые разных размеров, включая тонкие для клеммных колодок.
Пассатижи и кусачки-бокорезы: Для манипуляций с проводами, стяжками, извлечения предохранителей.
Пинцет: Незаменим для извлечения мелких предохранителей из блока.

Дополнительные приспособления:

Провода-перемычки с "крокодилами": Для подключения тестера в труднодоступных местах или временного шунтирования участков цепи.
Фонарик: Мощный, с узким лучом для освещения темных участков жгутов проводки.
Монтажный нож и изолента: Для ремонта поврежденной изоляции (временного или постоянного).
Схема электропроводки ВАЗ: Бумажная или электронная версия для вашей конкретной модели и года выпуска.

Важные нюансы:

Перед измерениями всегда отключайте минусовую клемму аккумулятора, кроме случаев проверки цепей, работающих только при включенном зажигании.
Начинайте диагностику с проверки состояния и надежности контакта массы (кузов, двигатель) – частая причина неполадок.
При прозвонке цепей мультиметром используйте режим прозвонки или измерения сопротивления (Ω).

Техника безопасности при работе с автомобильной электросетью

Автомобильная проводка работает под напряжением 12В, но отдельные компоненты (система зажигания) генерируют импульсы до 30 кВ. Короткое замыкание или неправильное подключение проводов может вызвать возгорание, выход из строя электронных блоков управления (ЭБУ) или травму. Поражение электрическим током возможно при контакте с высоковольтными цепями или при работе в условиях повышенной влажности.

Повреждение изоляции, неправильная коммутация или перегрузка цепи способны привести к оплавлению проводки, возгоранию горючих материалов (пластик, ткань, топливо) и пожару. Электростатические разряды от тела человека могут уничтожить чувствительные полупроводниковые элементы ЭБУ, датчиков или аудиосистемы даже при выключенном зажигании.

Ключевые правила безопасности

Обязательные действия перед началом работ:

Отсоедините минусовую клемму аккумулятора гаечным ключом. Изолируйте клемму ветошью или специальным колпачком.
Убедитесь, что ключ зажигания находится в положении "LOCK", все потребители энергии (фары, магнитола) выключены.
Подготовьте инструмент с изолированными ручками, мультиметр, термоусадку, изоленту и принципиальную схему конкретной модели ВАЗ.

Процедуры во время работы:

Не прикасайтесь к клеммам аккумулятора или открытым проводам влажными руками.
Заменяйте предохранители строго на аналогичные по номиналу (Ампераж). Использование "жучков" запрещено.
При диагностике под напряжением (только с помощником!) не замыкайте щупами мультиметра соседние контакты.
Надежно изолируйте все соединения термоусадкой или качественной изолентой. Скрутки недопустимы.

Особые риски и запреты:

Работа с системой зажигания	Не прикасайтесь к ВВ-проводам, катушке, свечам при работающем двигателе. Используйте диэлектрические перчатки.
Пайка проводки	Отсоединяйте ЭБУ и датчики. Применяйте термофен для усадки изоляции вместо открытого огня.
Перегрузка цепи	Не подключайте оборудование, потребляющий ток выше допустимого для штатной проводки (указано в мануале).

Аварийные ситуации: При появлении дыма, запаха горелой изоляции или искр – немедленно отсоедините аккумулятор. Имейте в гараже огнетушитель класса В (для горючих жидкостей) и Е (для электрооборудования). При поражении током обесточьте цепь до оказания помощи пострадавшему.

Как найти аккумулятор и основные точки заземления

Аккумуляторная батарея (АКБ) в большинстве моделей ВАЗ расположена в моторном отсеке справа (со стороны переднего пассажира), закреплена металлической планкой. Исключение – модификации с установкой АКБ в багажнике (например, Lada 4x4) или под задним сиденьем (старые версии ВАЗ-2107). Клеммы закрыты защитными колпачками: плюсовая обозначена красным цветом и знаком «+», минусовая – черным/синим и знаком «-».

Основные точки заземления (массы) всегда подключены к минусовой клемме АКБ через кузов автомобиля. Ключевые узлы: место крепления минусового провода к кузову (обычно на правом лонжероне), соединение двигателя с кузовом (провод от задней части двигателя к кузову или раме), а также точки на коробке передач. Дополнительные массы расположены возле фар, ЭБУ, приборной панели.

Поиск и проверка точек заземления

Локация	Внешний вид	Важность
Кузов (основная масса)	Толстый черный провод от «-» АКБ к болту на лонжероне/раме	Главное заземление всех систем
Двигатель	Медная шина или толстый провод между блоком цилиндров и кузовом	Заземление стартера, генератора
Коробка передач	Провод на корпусе КПП (часто возле стартера)	Масса датчиков КПП, ABS
Передние крылья	Болтовые соединения под блоком фар	Масса фар, поворотников

Для диагностики зачистите контакты наждачной бумагой и проверьте целостность проводов мультиметром: напряжение между точкой массы и «-» АКБ должно быть не более 0.1-0.2 В при включенной нагрузке (фары, печка).

Поиск монтажного блока предохранителей и реле

На классических моделях ВАЗ (2101-2107) монтажный блок обычно расположен под панелью приборов со стороны водителя. Он крепится на металлическом кронштейне и закрыт пластиковой крышкой прямоугольной формы. Для доступа потребуется открутить два винта крепления крышки или отжать фиксаторы в зависимости от модификации.

В более современных автомобилях (2110, 2114, Приора, Гранта, Веста) блок чаще находится в салоне, но его расположение может варьироваться. Основные места поиска:

Под панелью приборов со стороны водителя (за декоративным кожухом рулевой колонки)
За бардачком (требует его снятия)
В подкапотном пространстве (рядом с аккумулятором или на левом лонжероне)

Для точного определения местоположения:

Сверьтесь с руководством по эксплуатации конкретной модели
Осмотрите зону над педалями - характерный пластиковый короб с выступающими цветными предохранителями
Проверьте пространство за вещевым ящиком - снимите бардачок, открутив крепежные винты
В подкапотном пространстве ищите черный прямоугольный короб с надписью "FUSES" или крышкой на защелках

После обнаружения блока откройте защитную крышку. На ее внутренней стороне обычно находится схема расположения элементов с указанием номиналов и защищаемых цепей. При отсутствии схемы используйте техническую документацию для вашей модели.

При работе с блоком соблюдайте правила безопасности:

Обязательно отключайте минусовую клемму аккумулятора
Используйте специальный пинцет для извлечения предохранителей
Не устанавливайте предохранители большего номинала
Проверяйте посадочные гнезда на предмет окисления

Проверка целостности проводов мультиметром

Повреждения проводки – частая причина неисправностей электрооборудования ВАЗ. Обрыв или нарушение контакта приводят к отказу датчиков, фар, подогрева сидений и других систем. Мультиметр позволяет точно локализовать проблему, избегая замены исправных компонентов.

Перед проверкой обесточьте цепь – снимите клемму с аккумулятора или предохранитель, защищающий тестируемый участок. Зачистите контакты в точках замера от окислов и грязи для надежного соединения щупов.

Порядок действий

1. Подготовка мультиметра:

Включите прибор, повернув переключатель в сектор "Ω" (сопротивление) или значок "►|-" (прозвонка).
Соедините щупы между собой: на экране должно появиться значение, близкое к нулю (0.1-0.5 Ом), сопровождаемое звуковым сигналом (в режиме прозвонки).

2. Проверка провода:

Подсоедините один щуп к оголенному участку жилы на первом конце провода (например, контакт разъема).
Второй щуп подключите к оголенному участку на противоположном конце (например, клемме устройства или другому разъему).
Оцените результат:

Показания мультиметра	Значение
~0 Ом (звуковой сигнал)	Целостность провода не нарушена
"1" или "OL" (бесконечность)	Обрыв в проводнике
Нестабильные значения	Плохой контакт или повреждение жилы

Важные нюансы:

Проверяйте провод вне цепи – отсоедините от разъемов с обеих сторон для исключения влияния других компонентов.
При подозрении на короткое замыкание на массу проверьте сопротивление между жилой и кузовом авто: значение "OL" – норма, "0" – КЗ.
Для длинных проводов покачивайте жгут во время замера – это помогает выявить плавающий обрыв.

Диагностика короткого замыкания в цепях

Короткое замыкание (КЗ) возникает при нарушении изоляции проводов или контакте оголённых участков с кузовом. Это приводит к срабатыванию предохранителей, перегреву проводки и риску возгорания. Основные признаки – постоянное перегорание одного предохранителя, оплавление разъёмов или запах гари.

Перед диагностикой отключите минусовую клемму аккумулятора и извлеките проблемный предохранитель. Подготовьте мультиметр, схему электропроводки автомобиля и контрольную лампу. Работы требуют последовательного исключения участков цепи.

Методы поиска замыкания

Проверка сопротивления мультиметром:

Переведите мультиметр в режим измерения сопротивления (Ω)
Один щуп подключите к снятому предохранителю (к контакту, ведущему в цепь)
Второй щуп присоедините к массе авто (болт кузова, минус АКБ)
Нулевое или крайне низкое сопротивление (менее 0.5 Ом) подтверждает КЗ на массу

Использование контрольной лампы:

Соберите цепь: плюс АКБ → предохранитель-перемычка → лампа → диагностируемый провод
Горящая лампа сигнализирует о замыкании. Последовательно отключайте разъёмы цепи, пока лампа не погаснет – последний отсоединённый участок содержит КЗ

Поиск тепловых аномалий: Подайте ток на цепь через предохранитель-«жучок» (на 2-3 А больше номинала). Через 1-2 минуты проверьте нагрев проводов рукой. Перегревающийся участок – зона замыкания.

Способ	Инструмент	Признак КЗ
Измерение сопротивления	Мультиметр	R ≈ 0 Ом
Прозвонка цепи	Контрольная лампа	Свечение при отключённой нагрузке
Тепловая диагностика	Предохранитель-перемычка	Локальный нагрев провода

Важно: Внимательно изучайте схему – замыкание часто возникает в зонах перетирания проводов (рулевая колонка, дверные гофры). После устранения КЗ замените предохранитель на штатный номинал.

Расшифровка цветовой маркировки проводов ВАЗ

Цветовая маркировка проводов в автомобилях ВАЗ – это стандартизированная система обозначений, где каждый цвет соответствует определенной функции цепи. Понимание этих обозначений критически важно для корректного подключения оборудования, диагностики неисправностей и безопасного ремонта электросистемы без риска короткого замыкания.

Основное правило: доминирующий цвет определяет общую группу цепи (например, питание, освещение, датчики), а дополнительные полосы или точки уточняют конкретное назначение провода. Маркировка едина для большинства моделей ВАЗ (2101-2170), но возможны нюансы в рестайлинговых версиях.

Стандартные цвета и их функции

Цвет провода	Назначение	Примеры цепей
Черный (Ч)	"Масса" (минус)	Кузов, двигатель, рама
Красный (К)	Постоянное "+" питание	Аккумулятор, генератор, замок зажигания
Синий (С)	Фары, подфарники	Ближний/дальний свет, габариты
Желтый (Ж)	Зажигание, стартер	Катушка зажигания, реле стартера
Зеленый (З)	Сигнальные лампы	Поворотники, стоп-сигналы, ДХО
Коричневый (Кч)	Задние фонари	Габариты, подсветка номера
Серый (Ср)	Приборная панель	Датчики, тахометр, указатели
Белый (Б)	Дворники, омыватель	Моторчики стеклоочистителей
Оранжевый (Ор)	Звуковые сигналы	Клаксон, реле "пищалки"

Комбинированная маркировка (основной цвет + полоса) указывает на принадлежность к подсистеме: например, синий с красной полосой – цепь ближнего света фар, зеленый с черной полосой – правый поворотник. Толщина полосы может обозначать приоритетность цепи.

ВАЖНО: Цвета иногда выгорают или загрязняются. Всегда дублируйте проверку тестером: прозванивайте цепь на соответствие схеме конкретной модели ВАЗ и используйте защитные колпачки при скрутке проводов.

Анализ цепи зарядки аккумулятора и генератора

Цепь зарядки обеспечивает восстановление энергии АКБ во время работы двигателя и питание бортовой сети при запущенном моторе. Её ключевые компоненты: генератор, регулятор напряжения, аккумуляторная батарея, контрольная лампа на приборной панели и силовые провода. Неисправность любого элемента приводит к недостаточной зарядке или перезаряду АКБ.

Признаки проблем в цепи: тусклый свет фар на работающем двигателе, мигание лампы заряда, быстрая разрядка аккумулятора, электролитное кипение в банках АКБ, характерный запах гари от проводки. Для диагностики потребуется мультиметр и визуальный осмотр соединений.

Порядок диагностики

Выполняйте проверку в строгой последовательности при выключенном зажигании:

Визуальный осмотр: ищите окисление клемм АКБ и генератора, повреждение изоляции проводов, следы перегрева на разъёмах.
Напряжение на клеммах АКБ:
- На незаведённом двигателе: 12.2-12.7 В
- На холостых оборотах: 13.8-14.5 В
- При нагрузке (дальний свет, печка): не ниже 13.5 В
Проверка "массы": измерьте сопротивление между минусом АКБ и корпусом генератора/блоком двигателя. Значение должно быть близко к 0 Ом.
Целостность силового кабеля: отключите провод "B+" на генераторе, проверьте мультиметром сопротивление между его наконечником и плюсовой клеммой АКБ (допустимо до 0.5 Ом).
Контрольная лампа: при включении зажигания (без запуска) должна гореть. Если не светится – проверьте предохранитель, лампочку и цепь от генератора до панели приборов.

Параметр	Норма	Отклонение
Напряжение холостого хода	13.8-14.5 В	Износ щёток, неисправность регулятора
Напряжение под нагрузкой	>13.5 В	Проскальзывание ремня, пробой диодов
Падение напряжения на силовом проводе	<0.5 В	Плохой контакт, коррозия

Важно! При проверке под нагрузкой избегайте длительного превышения 15 В – это повреждает электронные модули и АКБ. Если напряжение зарядки отсутствует, убедитесь в натяжении ремня генератора и целостности предохранителя цепи возбуждения (обычно 10-15А в монтажном блоке). Подозрение на неисправность регулятора требует его замены в сборе со щёткодержателем – отдельная диагностика сложна без спецоборудования.

Проверка работоспособности системы зажигания

Начинайте с визуального осмотра компонентов: проверьте целостность высоковольтных проводов, отсутствие трещин на катушке зажигания и крышке трамблёра, убедитесь в надёжности контактов разъёмов и отсутствии окислов. Особое внимание уделите состоянию свечных колодцев – там не должно быть следов масла или влаги.

Для диагностики искрообразования выкрутите свечу зажигания, соедините её корпус с массой двигателя (например, через провод с зажимом "крокодил"), подключите высоковольтный провод и проверьте наличие искры при прокрутке стартером. Искра должна быть яркой, стабильной, с характерным голубоватым оттенком – тусклая оранжевая или отсутствующая искра указывает на неисправность.

Последовательность проверки компонентов

Катушка зажигания: Измерьте сопротивление первичной (0.3–1.0 Ом) и вторичной обмоток (5–15 кОм) мультиметром. Отклонения свидетельствуют о внутреннем обрыве или коротком замыкании.
Высоковольтные провода: Проверьте сопротивление (3–15 кОм/метр) – бесконечное значение укажет на обрыв. Осмотрите наконечники на предмет коррозии.
Модуль зажигания (на инжекторных моделях): Проверьте питание (12В на разъёме при включённом зажигании) и управляющие сигналы с ЭБУ осциллографом или диагностическим сканером.

Используйте мультиметр для контроля напряжения на основных точках:

Точка замера	Нормальное значение
Клемма "Б" катушки зажигания (+)	12В при включённом зажигании
Клемма "К" катушки (-)	Колебания 0–12В при прокрутке стартером
Датчик Холла (выходной сигнал)	0–5В или 0–12В (зависит от модели)

Проверьте подачу питания на коммутатор (контакт 2/15 разъёма – 12В при включённом зажигании).
Убедитесь в исправности датчика положения коленвала (ДПКВ): сопротивление 700–900 Ом, зазор до шкива 0.5–1.5 мм.
Протестируйте работу центробежного и вакуумного регуляторов опережения на карбюраторных авто – плавность хода грузиков и диафрагмы.

Важно: При проверке избегайте одновременного прикосновения к массе и токоведущим частям. При замене компонентов используйте только оригинальные или рекомендованные производителем аналоги – несоответствие параметров вызовет сбои в работе системы.

Диагностика неисправностей наружного освещения

Основные проблемы наружного освещения ВАЗ обычно связаны с перегоревшими лампами, окисленными контактами, повреждённой проводкой или неисправностью блока предохранителей. Первичная проверка начинается с визуального осмотра ламп и целостности колодок подключения. Отсутствие света в одном из элементов (например, только левая фара) часто указывает на локальную неполадку, тогда как одновременный отказ нескольких приборов требует проверки общего питания.

Для точной диагностики потребуется мультиметр и схема электропроводки конкретной модели ВАЗ. Последовательность действий включает проверку напряжения на контактах лампы, тестирование "массы", исследование цепей управления (например, реле света) и контроль предохранителей. Особое внимание уделите разъёмам под бампером и в районе фар – они подвержены коррозии из-за влаги и грязи.

Алгоритм поиска неисправности

Проверка предохранителей: Найдите соответствующий предохранитель в монтажном блоке (F1-F20). Используйте мультиметр в режиме прозвонки или визуально оцените целостность нити.
Диагностика лампы: Извлеките проблемную лампу, осмотрите нить накала и цоколь на предмет потемнений. При возможности установите заведомо исправную лампу.
Контроль напряжения:
- Включите наружный свет.
- Подсоедините щупы мультиметра к "+" контакту лампы и кузову ("масса").
- Отсутствие 12V свидетельствует о проблеме в цепи питания.
Проверка "массы": Переключите мультиметр в режим сопротивления. Один щуп – на минусовой контакт лампы, второй – на неокрашенную металлическую часть кузова. Показания выше 1-2 Ом указывают на плохой контакт "массы".
Тестирование реле и выключателя: Найдите реле наружного света (K5 или иное согласно схеме), пощёлкайте его пальцем – залипание иногда вызывает сбои. Прозвоните контакты выключателя на рулевой колонке.

Симптом	Вероятная причина
Не горят обе фары ближнего света	Перегорел предохранитель F7 (ВАЗ-2110), неисправно реле К5, обрыв цепи
Не работает один указатель поворота	Перегорела лампа, плохой контакт в патроне, окисление колодки у фары
Тусклый свет фар	Сильное окисление "массы" (кузов или аккумулятор), падение напряжения в цепи
Освещение мигает при вибрации	Обломанный провод, нарушение контакта в разъёме, коррозия

Важно: При замене проводов используйте термостойкий кабель сечением не менее 1.5 мм². Все соединения защищайте термоусадкой или изолентой, а восстановленные участки фиксируйте пластиковыми хомутами вдали от подвижных деталей.

Ремонт обрыва проводки методом пайки

Обнаружив обрыв провода, зачистите поврежденный участок на 2-3 см с обеих сторон разрыва, используя нож или стриппер. Удалите изоляцию полностью, оголив металлические жилы до блеска – это критично для надежного контакта при пайке.

Обработайте оголенные концы канифолью или флюсом, затем равномерно прогрейте их паяльником (мощностью 40-60 Вт) с нанесением оловянного припоя. Добейтесь полного покрытия жил тонким слоем олова без наплывов и шариков.

Технология соединения

Плотно скрутите подготовленные концы проводов внахлест на 1.5-2 см. Прогрейте место скрутки паяльником до расплавления припоя на жилах, после чего нанесите дополнительный слой припоя по всей длине соединения. Контролируйте:

Равномерность прогрева – припой должен обволакивать скрутку со всех сторон
Отсутствие перегрева – изоляция соседних участков не должна плавиться
Минимальный наплыв – соединение не должно утолщаться более чем на 30% от диаметра провода

После остывания места пайки изолируйте соединение термоусадкой или изолентой в два слоя с 50% перехлестом. Проверьте мультиметром отсутствие сопротивления в отремонтированном участке перед подключением к бортовой сети.

Ошибка	Последствие	Профилактика
Холодная пайка	Кратковременный контакт, искрение	Прогрев до текучести припоя
Перегрев жилы	Хрупкость провода, обрыв	Контроль времени нагрева (2-3 сек)
Кислотный флюс	Коррозия соединения	Использование нейтральных флюсов

Замена предохранителей и электромеханических реле

Локализуйте блок предохранителей – на автомобилях ВАЗ он обычно расположен под панелью приборов со стороны водителя или в моторном отсеке. Используйте схему на крышке блока или руководство к вашей модели для точной идентификации назначения каждого элемента. Перегоревший предохранитель визуально определяется по разорванной плавкой нити внутри прозрачного корпуса.

Перед любыми манипуляциями ОБЯЗАТЕЛЬНО снимите минусовую клемму с аккумулятора. Никогда не заменяйте предохранители на изделия с большим номиналом – это чревато расплавлением проводки или пожаром. Реле диагностируют заменой на заведомо исправное аналогичное устройство или проверкой мультиметром.

Процедура замены

Необходимый инструмент:

Комплект предохранителей нужных номиналов (5A, 7.5A, 10A, 15A, 20A, 25A, 30A)
Пинцет или специальный пластиковый съёмник (часто находится в блоке)
Мультиметр для диагностики реле
Фонарик

Пошаговый алгоритм:

Отключите аккумулятор, отсоединив клемму «минус».
Снимите защитную крышку блока предохранителей.
Определите неисправный элемент по схеме. Используйте пинцет для аккуратного извлечения.
Вставьте новый предохранитель строго того же номинала в освободившееся гнездо.
Для замены реле: потяните его вверх из разъёма без усилия и установите идентичное.
Верните крышку на место, подключите аккумулятор.
Проверьте работу цепи, которую защищал элемент. При повторном сгорании ищите КЗ в проводке.

Пример соответствия предохранителей (ВАЗ 2110):

Номер	Ток (А)	Защищаемые цепи
F1	10	Противотуманные фары, обогрев зеркал
F3	15	Стоп-сигналы, прикуриватель, часы
F7	20	Вентилятор печки, реле обогрева стекла
F14	7.5	Габариты (правый борт)

Критично: реле взаимозаменяемы только в рамках идентичных маркировок (например, 90.3747-10). При установке проверяйте совпадение контактной схемы и рабочего напряжения. Дефектные реле часто вызывают отказ топливного насоса, стартера, указателей поворотов.

Восстановление изоляции поврежденных проводов

Обнаруженные повреждения изоляции требуют немедленного устранения для предотвращения коротких замыканий, окисления контактов и возгорания. Начинайте работу с отключения минусовой клеммы аккумулятора – это обязательное условие безопасности.

Очистите проблемный участок провода от грязи и остатков старой изоляции с помощью ножа или специального стриппера. Тщательно зачистите оголенный металл жилы мелкой наждачной бумагой до появления характерного блеска меди или алюминия.

Основные методы восстановления

Выбор способа зависит от масштаба повреждения и доступных материалов:

Термоусадочная трубка: Отрежьте отрезок длиной на 3-4 см больше поврежденного участка. Наденьте трубку на провод, прогрейте строительным феном или аккуратно зажигалкой до плотной усадки и герметизации.
Изолента: Используйте только качественную ХБ-ленту (хлопчатобумажную). Накладывайте витки с 50% перехлестом, двигаясь от неповрежденной изоляции в обе стороны. Минимум 3 слоя.
Жидкая изоляция (лак, резиновая паста): Обработайте мелкие порезы или потертости. Нанесите 2-3 слоя с промежуточной сушкой. Подходит как временное решение или дополнение к другим методам.

При глубоких повреждениях или обрыве жилы действуйте иначе:

Обрежьте провод по здоровой изоляции с двух сторон от повреждения.
Снимите изоляцию с концов на 7-10 мм.
Надежно соедините жилы пайкой или обжимной гильзой.
Изолируйте место соединения термотрубкой или изолентой по описанным выше правилам.

Критические моменты контроля:

Параметр	Требование
Плотность прилегания	Исключите воздушные карманы под изолятором
Герметичность	Защита от влаги и технических жидкостей обязательна
Механическая прочность	Изоляция не должна сползать при натяжении провода

После восстановления изоляции закрепите провод жгутами, избегая перегибов и натяжения в отремонтированном месте. Проверьте мультиметром отсутствие короткого замыкания на массу перед подключением аккумулятора.

Список источников

Для самостоятельного изучения проводки автомобилей ВАЗ рекомендуется использовать специализированные технические материалы. Ниже перечислены ключевые источники информации по данной теме.

При работе с электропроводкой всегда соблюдайте меры безопасности и сверяйтесь с актуальными данными для конкретной модели и года выпуска вашего автомобиля.

Официальные руководства по ремонту от АвтоВАЗа для конкретных моделей (Lada Granta, Vesta, Priora, Kalina, классические модели)
Электрические схемы из заводских инструкций по эксплуатации автомобилей ВАЗ
Специализированные автоэлектронные справочники издательств "Легион-Автодата" и "Арус"
Форумные обсуждения на тематических порталах: Drive2.ru, Lada-Online, ВАЗ Клуб
Видеоинструкции по диагностике проводки на YouTube-каналах автоэлектриков (LuxVaz, Электроник, Автоэлектрика ВЧ)
Практические пособия: "Электрооборудование автомобилей" В.В. Калисевич, "Автоэлектрика" А.П. Пахомов
Мануалы по работе с мультиметром и поиску коротких замыканий в автомобильной проводке
Каталоги цветовых маркировок проводов для разных поколений автомобилей ВАЗ
