EPC на Volkswagen - причины и устранение неисправности

Статья обновлена: 18.08.2025

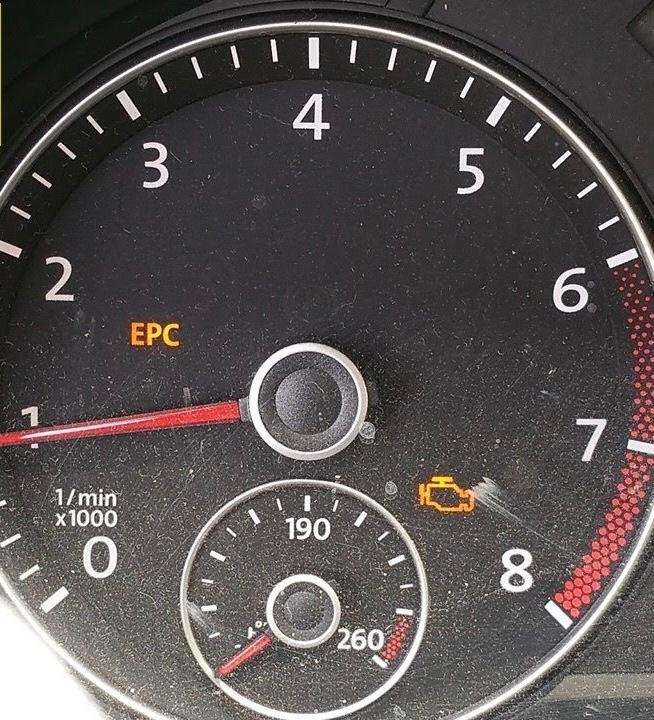

Индикатор EPC (Electronic Power Control) на приборной панели Volkswagen сигнализирует о неполадках в системе управления двигателем или электронных компонентах. Появление этого знака требует немедленной диагностики, так как напрямую влияет на безопасность и работоспособность автомобиля.

Данная ошибка указывает на проблемы с электронной педалью газа, дроссельной заслонкой, тормозной системой, датчиками или проводкой. Игнорирование предупреждения EPC может привести к переходу двигателя в аварийный режим с потерей мощности, повышенному расходу топлива или полной остановке мотора.

Основные симптомы при активации индикатора EPC

Главным визуальным признаком является стабильное свечение или мигание жёлто-оранжевой лампы EPC (Electronic Power Control) на приборной панели автомобиля. Этот индикатор напрямую сигнализирует об ошибках в системе управления двигателем или электронной педалью акселератора.

Параллельно с подсветкой индикатора водитель обычно ощущает заметные изменения в поведении автомобиля. Система может принудительно ограничивать мощность двигателя для защиты узлов от повреждений, что проявляется в специфических симптомах.

Характерные признаки неисправности

• Потеря мощности: Двигатель не развивает полную мощность, разгон становится вялым даже при полном нажатии педали газа.
• Аварийный режим (Limp mode): Обороты ограничиваются (обычно 2500-3000 об/мин), автомобиль передвигается только на пониженной скорости.
• Неадекватная реакция на педаль акселератора: Задержки при нажатии газа, "провалы" тяги, самопроизвольное изменение оборотов без участия водителя.
• Неустойчивая работа на холостом ходу: Плавающие обороты, тряска двигателя, повышенная вибрация кузова.
• Трудности с запуском: Мотор может запускаться не с первой попытки или глохнуть сразу после запуска.
• Активация других индикаторов: Часто одновременно загорается лампа Check Engine (ошибки двигателя).

Роль электронной педали газа в системе EPC

Электронная педаль газа (ЭПГ) – ключевой компонент системы EPC (Electronic Power Control), заменя механическую связь между педалью и дроссельной заслонкой электронными сигналами. Она преобразует степень нажатия на педаль водителем в электрические импульсы, отправляемые на блок управления двигателем (ЭБУ). Этот принцип позволяет реализовать адаптивные алгоритмы управления тягой и интегрировать педаль газа с другими системами автомобиля (ASR, ESP, круиз-контроль).

Отказ или некорректная работа ЭПГ напрямую провоцирует включение лампы EPC на приборной панели. ЭБУ постоянно анализирует сигналы с датчиков педали, сравнивая их с показаниями датчиков положения дроссельной заслонки и другими параметрами. При обнаружении несоответствия (обрыв цепи, выход за допустимый диапазон, нарушение синхронизации) система активирует аварийный режим и сигнализирует об ошибке для защиты двигателя и обеспечения безопасности.

Принцип взаимодействия и типичные проблемы

Конструкция ЭПГ включает два независимых потенциометра (резистивных датчика), дублирующих друг друга для контроля достоверности:

• Основной датчик: Формирует основной сигнал о положении педали.
• Контрольный датчик: Передает сигнал с иной характеристикой (например, вдвое меньшее напряжение) для проверки основного.

ЭБУ сопоставляет оба сигнала по заранее заданной зависимости. Рассогласование или выход напряжения за допустимые пределы указывает на неисправность. Распространенные причины срабатывания EPC:

1. Механические повреждения: Износ резистивных дорожек, заедание педали, загрязнение.
2. Электрические неисправности: Обрыв/замыкание проводки, окисление контактов, неисправность разъемов.
3. Сбои питания: Проблемы с напряжением на педали или ЭБУ.
4. Программные ошибки: Сбои в прошивке ЭБУ (требуют перепрошивки).

Симптом неисправности ЭПГ	Воздействие на EPC
Провалы/рывки при разгоне	Активация аварийного режима (ограничение оборотов)
Самопроизвольное изменение оборотов
Отсутствие реакции на педаль	Полное отключение управления тягой

Диагностика требует сканирования кодов ошибок и проверки реальных значений сигналов ЭПГ через диагностический разъем. Замена неисправной педали или ремонт проводки обычно устраняют ошибку EPC, но обязательна последующая адаптация узла через сервисное ПО.

Проблемы датчиков педали акселератора как причина EPC

Датчик положения педали газа (APP Sensor) – критически важный элемент системы управления двигателем. Он преобразует физическое нажатие педали в электронный сигнал, который ЭБУ использует для регулирования подачи топлива и положения дроссельной заслонки. Современные Volkswagen обычно оснащаются педалями акселератора с двумя (реже тремя) независимыми потенциометрическими датчиками внутри одного корпуса для обеспечения резервирования и точности.

Выход из строя или некорректная работа одного или нескольких датчиков в педали акселератора – распространенная причина загорания лампы EPC. ЭБУ двигателя постоянно сравнивает сигналы с обоих датчиков. При обнаружении несоответствия между их показаниями, полного отсутствия сигнала с одного датчика или выходом значений за допустимые пределы блок управления активирует аварийный режим (часто с ограничением оборотов) и зажигает индикатор EPC для предупреждения водителя.

Основные неисправности и их устранение

Типичные проблемы датчиков педали акселератора:

• Износ дорожек потенциометра: Механическое истирание токопроводящего слоя на дорожках датчика из-за многократных движений. Приводит к "провалам" сигнала или полному его исчезновению в определенных положениях педали. Решение: Замена педали акселератора в сборе.
• Обрыв или замыкание проводки: Повреждение проводов, идущих от педали к ЭБУ (перетерлись, пережаты, повреждены грызунами), коррозия контактов в разъемах. Решение: Проверка целостности и сопротивления проводов мультиметром, визуальный осмотр разъемов, зачистка контактов или ремонт/замена жгута.
• Окисление контактов: Коррозия на штырьках разъема педали или ЭБУ, особенно в условиях высокой влажности. Решение: Очистка контактов специальным средством, обработка защитным спреем.
• Внутреннее замыкание датчика: Короткое замыкание внутри корпуса педали, приводящее к постоянному или хаотичному сигналу. Решение: Замена педали акселератора.
• Плохой контакт в разъеме: Ослабление фиксации разъема, его неполное соединение, "отходящие" провода. Решение: Проверка надежности соединения разъема, подтяжка клемм.

Диагностика и ремонт:

1. Считать коды ошибок с помощью диагностического сканера (VCDS, ODIS, универсальный OBD2). Типичные коды, указывающие на проблему APP: P2122, P2123, P2127, P2128, P2138.
2. Визуально осмотреть педаль, разъемы и проводку на предмет повреждений, коррозии, следов влаги.
3. Проверить опорное напряжение (+5V) и "массу" на разъеме педали при включенном зажигании.
4. Проверить сигнальные напряжения датчиков мультиметром или осциллографом при плавном нажатии педали. Сигналы должны изменяться плавно, без скачков и провалов, и быть зеркально противоположны друг другу (один растет, другой падает).
5. Сравнить показания сигналов датчиков педали в реальном времени через сканер с эталонными значениями.

Результаты диагностики и действия:

Найденная проблема	Рекомендуемое действие
Обрыв/КЗ в проводке, плохой контакт	Ремонт жгута проводов, зачистка/замена разъемов
Неисправность одного/обоих датчиков в педали (износ, замыкание)	Замена педали акселератора в сборе
Нет опорного напряжения или "массы"	Проверка цепи питания/земли от ЭБУ, диагностика ЭБУ

После ремонта или замены узла необходимо стереть ошибки из памяти ЭБУ и проверить работу педали на ходу.

Неисправности электронного дросселя в цепи EPC

Электронный дроссель (ETC) – ключевой компонент системы управления двигателем, непосредственно влияющий на работу EPC. Его неисправности часто вызывают загорание лампы EPC, так как блок управления двигателем (ЭБУ) теряет точный контроль над подачей воздуха. Типичные проблемы связаны с механическим износом, загрязнением или сбоями в электрической части узла.

При отказе дроссельной заслонки ЭБУ переводит двигатель в аварийный режим, ограничивая мощность и обороты для защиты агрегатов. Симптомы включают плавающие холостые обороты, провалы при разгоне, рывки и повышенный расход топлива. Диагностика требует проверки как самого дросселя, так и сопутствующих систем.

Основные причины неисправностей

Распространенные дефекты электронного дросселя, провоцирующие ошибки EPC:

• Загрязнение заслонки и канала
  Накопление масляного нагара нарушает герметичность закрытия, вызывает заедание оси. Приводит к несоответствию между фактическим и заданным положением.
• Износ шестерён привода или подшипников
  Механический люфт или заклинивание оси. Характерно для пробега свыше 150-200 тыс. км.
• Обрыв или замыкание в обмотках моторчика привода
  Полный отказ движения заслонки. Часто сопровождается ошибками по цепи управления исполнительным механизмом.
• Окисление контактов разъёма
  Нарушение сигналов от датчиков положения (Potentiometer 1/G187, Potentiometer 2/G188). Вызывает расхождение показаний двух каналов.
• Неисправность датчиков положения заслонки
  Износ резистивных дорожек, внутренние обрывы. ЭБУ фиксирует implausible signal или deviation.

Методы устранения

Неисправность	Способ ремонта	Особенности
Загрязнение заслонки	Очистка спецсредствами без снятия узла	Требует последующей адаптации дросселя через диагностическое ПО
Механический износ	Замена дроссельного узла	Обязательна установка оригинальной или сертифицированной запчасти
Проблемы с проводкой	Зачистка контактов, замена разъёмов	Проверка целостности проводов от ЭБУ до дросселя мультиметром
Сбои датчиков положения	Замена датчиков (если конструктивно возможно) или всего узла	На большинстве моделей VW датчики интегрированы в корпус

Критично важные этапы после ремонта: сброс ошибок сканером, адаптация дроссельной заслонки через базовые установки (Grundeinstellung) в ЭБУ, тестовый заезд с проверкой плавности хода и отсутствия ошибок в памяти.

Разрыв или коррозия проводки к дроссельной заслонке

Повреждение электропроводки, соединяющей блок управления двигателем (ЭБУ) с дроссельной заслонкой, – частая причина активации ошибки EPC. Нарушение целостности цепи приводит к исчезновению или искажению критически важных сигналов: данных о положении дроссельной заслонки (от датчиков G69 и G127) и сигналов управления на электродвигатель привода заслонки (G186). Блок управления фиксирует несоответствие между заданным и фактическим положением заслонки, либо полное отсутствие обратной связи, что немедленно провоцирует включение лампы EPC и аварийный режим работы двигателя.

Проводка особенно уязвима в зонах постоянных изгибов или воздействия агрессивных сред. Наиболее критичные участки – отрезок жгута между корпусом дроссельной заслонки и ближайшей фиксирующей клипсой, а также места прохода через перегородку моторного щита или вблизи коллектора. Вибрация двигателя, трение о острые кромки кузова, контакт с горячими поверхностями и дорожные реагенты – основные факторы, вызывающие перетирание изоляции, обрыв жил или их коррозию.

Диагностика и устранение неисправности

Требуется последовательная проверка целостности цепи:

1. Визуальный осмотр жгута: Тщательно исследуйте видимые участки проводов на предмет:
   • Перетертостей изоляции (особенно в точках крепления к кузову или двигателю)
   • Вздутия или изменения цвета изоляции (признак перегрева)
   • Следов окисления на разъемах
   • Наружной коррозии металлических жил
2. Проверка контактов разъемов:
   • Отсоедините разъемы на дроссельной заслонке и на стороне ЭБУ.
   • Осмотрите контактные штырьки/гнезда на обеих частях разъема: ищите зеленый налет, белесые отложения (окислы), загрязнения, подгорание или деформацию.
   • Аккуратно почистите контакты спецсредством (контактный очиститель) и щеткой с мягкой щетиной.
3. Прозвонка проводов мультиметром:
   • Установите мультиметр в режим измерения сопротивления (Ом).
   • Прозвоните каждую жилу между соответствующими контактами разъема дросселя и разъема ЭБУ.
   • Нормальное сопротивление – близкое к 0 Ом. Бесконечное сопротивление или скачки значений указывают на обрыв или повреждение.
   • Проверьте отсутствие короткого замыкания между проводами жгута и на "массу".

Ремонт:

Тип повреждения	Метод устранения	Важно!
Коррозия контактов разъема	Очистка, при сильном повреждении – замена фишки/контактов	Используйте только специальные очистители и инструмент для контактов
Локальный обрыв/перетертость	Вырезание поврежденного участка, спайка нового отрезка провода с термоусадкой	Обязательно применяйте провода аналогичного сечения и типа
Множественные повреждения/сильная коррозия жил	Замена всего жгута или его проблемного сегмента	Используйте оригинальные запчасти или качественные аналоги

После ремонта обязательно удалите ошибки EPC сканером и проверьте работу дроссельной заслонки на разных режимах. Убедитесь, что восстановленный жгут надежно закреплен без натяга и защищен от повторного повреждения (хомуты, гофра).

Окисление контактов в разъемах системы управления двигателем

Окисление контактов в электронных разъемах – частая и коварная причина загорания лампы EPC. Система управления двигателем (ЭБУ) использует множество датчиков и исполнительных механизмов, соединенных через разъемы. Любое нарушение контакта из-за окисления приводит к искажению сигналов или полному их отсутствию, что немедленно фиксируется контроллером как неисправность, активируя индикатор EPC.

Окислы и коррозия на контактных поверхностях создают высокое переходное сопротивление, препятствуя прохождению слаботочных сигналов от датчиков (например, положения педали акселератора, дроссельной заслонки, давления в топливной рампе) или управляющих токов к исполнительным устройствам (клапану EGR, дроссельной заслонке, турбокомпрессору). Это нарушает нормальную работу систем, за которые отвечает ЭБУ.

Причины окисления контактов

Основными факторами, приводящими к окислению и коррозии контактов, являются:

• Попадание влаги: Проникновение воды или конденсата внутрь разъема из-за поврежденных уплотнителей, неправильной мойки двигателя, езды по глубоким лужам или просто вследствие старения изоляции проводов.
• Воздействие реагентов: Попадание на контакты дорожных реагентов, солей, технических жидкостей (антифриз, масло, тормозная жидкость).
• Гальваническая коррозия: Возникает при контакте разнородных металлов (например, медного контакта и позолоченной клеммы) в присутствии электролита (влаги), что приводит к разрушению менее благородного металла.

Диагностика проблемы

Выявление окисленных контактов требует тщательного осмотра:

1. Визуальный осмотр: Отсоедините разъемы (при выключенном зажигании!), особенно в зонах, подверженных воздействию влаги и грязи (возле аккумулятора, под катушками зажигания, на корпусе дроссельной заслонки, на датчиках в нижней части двигателя). Ищите белый, зеленый или коричневый налет, потемнение или разрушение контактных площадок.
2. Проверка контакта: После визуального осмотра можно аккуратно пошевелить разъемы и жгуты проводов при работающем двигателе. Если при этом симптомы (провалы, глохние) меняются или лампа EPC мигает, это указывает на нестабильный контакт.
3. Измерение сопротивления: С помощью мультиметра в режиме измерения сопротивления (Омы) можно проверить целостность и качество контакта на конкретных цепях, сравнивая показания при неподвижном разъеме и при его легком покачивании. Высокое или "прыгающее" сопротивление говорит о проблеме.

Устранение окисления

Обнаруженные окисленные контакты необходимо аккуратно восстановить:

1. Очистка:
   • Механическая: Использование специальных контактных очистителей в аэрозоле, которые растворяют окислы и грязь без повреждения пластика. Распылить, дать высохнуть. Для трудных случаев – мягкие латунные щеточки или стирательные резинки (очень осторожно, без повреждения контактной поверхности).
   • Химическая: Специализированные очистители электронных контактов (например, на основе изопропилового спирта).
2. Защита: После тщательной просушки нанести на контакты диэлектрическую смазку (специальный состав на силиконовой основе). Она вытесняет влагу и создает защитный барьер от окисления, не препятствуя электрическому контакту.
3. Замена: В случае сильной коррозии, разрушения контактных лепестков или пластикового корпуса разъема требуется замена клеммы в разъеме или всего разъема целиком.

Метод очистки	Преимущества	Недостатки/Риски
Аэрозольный очиститель контактов	Быстро, удобно, проникает глубоко, безопасен для пластика, не требует разборки.	Может не справиться с сильной коррозией, требует последующей смазки.
Латунная щетка/Стирательная резинка	Эффективны против стойких загрязнений и окислов.	Риск повреждения тонкого покрытия контактов, требует осторожности и навыка.

ВАЖНО: Никогда не используйте для чистки электронных контактов наждачную бумагу, напильники, стальные щетки или агрессивные растворители (ацетон, бензин) – это гарантированно повредит контакты и разъемы!

Профилактика

Чтобы минимизировать риск повторного окисления:

• Регулярно проверяйте состояние уплотнителей разъемов, особенно после ремонтов.
• Избегайте попадания воды и моющих средств под высоким давлением на электронные блоки и разъемы при мойке двигателя.
• При разъединении/соединении контактов убедитесь, что уплотнитель (если есть) установлен правильно и не поврежден.
• После очистки обязательно наносите диэлектрическую смазку на контактные группы.

Сбои в работе блока управления двигателем (ECU)

Блок управления двигателем (ECU) является "мозгом" системы, отвечающим за обработку данных с датчиков и управление исполнительными механизмами. Сбои в его работе напрямую провоцируют загорание лампы EPC, так как нарушаются базовые алгоритмы работы силового агрегата и систем безопасности.

Неисправности ECU редко связаны с физическим выходом из строя микропроцессора. Чаще проблемы возникают из-за внешних факторов, нарушающих его нормальное функционирование или корректность обработки информации. Диагностика требует профессионального оборудования.

Основные причины сбоев ECU

Типичные источники проблем с блоком управления:

• Программные ошибки (софт): устаревшее или повреждённое программное обеспечение, сбои при обновлении прошивки.
• Проблемы с питанием: нестабильное напряжение (короткие замыкания, плохой контакт массы), скачки напряжения от генератора или стартера.
• Коррозия и влага: попадание воды в разъёмы или корпус блока (часто после мойки или при нарушении герметичности).
• Механические повреждения: вибрации, удары, перегрев из-за нештатного расположения или отсутствия вентиляции.
• Внешние помехи: влияние некачественного электрооборудования (установленных сигнализаций, магнитол).

Процесс устранения неисправностей ECU:

1. Проверка кодов ошибок сканером VCDS/VAS для точной локализации проблемы.
2. Диагностика цепи питания: напряжение на контактах, целостность проводов, качество "массы".
3. Визуальный осмотр блока и разъёмов: коррозия, следы перегрева, механические дефекты.
4. Программная диагностика: обновление/перепрошивка ПО, сброс адаптаций.
5. Аппаратный ремонт или замена ECU при обнаружении физических повреждений.

Критические симптомы при сбоях ECU:

Симптом	Возможная причина	Действие
Двигатель глохнет	Потеря управления форсунками/зажиганием	Экстренная диагностика питания ECU
Ошибки по множеству датчиков	Обрыв шины CAN, повреждение процессора	Проверка целостности CAN-линий
Блок не определяется сканером	Проблемы с питанием или внутренняя поломка	Тестирование контактов питания + замена

Важно! Самостоятельный ремонт ECU без специализированных знаний и оборудования крайне не рекомендуется – высок риск усугубить проблему. При подозрении на неисправность блока обратитесь в профильный сервис.

Взаимосвязь ошибки EPC и датчиков положения распредвала/коленвала

Датчики положения распредвала (G40) и коленвала (G28) являются критически важными компонентами для работы системы управления двигателем (ЭБУ). Они непрерывно передают данные о точном угловом положении валов, синхронизации фаз газораспределения и частоте вращения коленчатого вала. ЭБУ использует эту информацию для расчёта момента впрыска топлива, угла опережения зажигания и управления фазовращателями.

При неисправности одного из этих датчиков или нарушении синхронизации их сигналов ЭБУ теряет возможность точно контролировать процессы в двигателе. Это приводит к аварийному режиму работы, активации лампы EPC (Electronic Power Control) и регистрации соответствующих ошибок в памяти блока управления. Нарушение синхронизации валов может вызвать серьёзные проблемы: от потери мощности и рывков до полной остановки мотора.

Основные причины активации EPC из-за датчиков G28/G40

• Механические повреждения датчиков: Трещины корпуса, повреждение чувствительного элемента магнитным мусором.
• Обрыв или замыкание проводки: Коррозия контактов, перетёртые провода, нарушение изоляции.
• Загрязнение или повреждение задающих дисков: Смещение реперных меток, наличие грязи/металлической стружки на зубцах.
• Несоответствие фаз газораспределения: Проскакивание цепи/ремня ГРМ, износ натяжителей или успокоителей.
• Внутренние неисправности датчиков: Деградация чувствительного элемента, выход из строя внутренней электроники.

Диагностика и устранение: Требуется компьютерная диагностика для считывания конкретных кодов ошибок (например, P0016, P0341). Проверяется целостность проводки, сопротивление и опорное напряжение датчиков, зазор между датчиком и задающим диском (обычно 0.3-1.5 мм). Обязательна проверка меток ГРМ. Замена датчиков выполняется только на совместимые аналоги с последующей адаптацией при необходимости.

Симптом при неисправности	Вероятный источник
Двигатель глохнет на холостом ходу, трудный пуск	Датчик коленвала (G28), обрыв его цепи
Потеря мощности, рывки при разгоне	Датчик распредвала (G40), нарушение фаз ГРМ
Плавающие обороты, повышенный расход топлива	Рассогласование сигналов G28 и G40, загрязнение дисков

Важно: Игнорирование ошибок EPC, связанных с G28/G40, может привести к повреждению катализатора, клапанов или поршневой группы из-за некорректного сгорания топлива. После замены компонентов обязательна очистка адаптаций ЭБУ.

Влияние неисправного тормозного выключателя на активацию EPC

Тормозной выключатель (датчик педали тормоза) передает сигнал о положении педали в блок управления двигателем (ЭБУ). При нажатии тормоза он отключает круиз-контроль и разрешает запуск двигателя, но его главная функция для EPC – синхронизация работы электронной педали акселератора и тормозной системы. Неисправность этого элемента нарушает обмен данными между модулями.

ЭБУ интерпретирует сбой сигнала с выключателя как критическую ошибку в управлении двигателем. Система EPC немедленно активирует аварийный режим для предотвращения неконтролируемого ускорения. Это выражается в падении мощности, появлении желтого индикатора EPC на приборной панели и записи соответствующей ошибки (часто P0571 или схожих) в память блока управления.

Механизм возникновения ошибки и диагностика

Типичные неисправности выключателя, провоцирующие EPC:

• Залегание контактов: Выключатель "залипает" в положении "тормоз нажат" или "отпущен", отправляя ложный постоянный сигнал.
• Обрыв цепи или плохой контакт: ЭБУ перестает получать сигнал от выключателя вообще.
• Короткое замыкание: Повреждение проводки вызывает искажение сигнала.
• Механический износ: Поломка внутренних компонентов выключателя или смещение регулировки.

Симптомы, указывающие именно на этот дефект:

1. Горит лампа EPC, но двигатель работает ровно на холостом ходу.
2. Автомобиль глохнет при попытке тронуться с места (если ЭБУ "видит" постоянное нажатие тормоза).
3. Круиз-контроль не активируется или самопроизвольно отключается.
4. Фонари стоп-сигналов горят постоянно или не включаются при торможении.

Процесс проверки и устранения:

Действие	Описание
Диагностика сканером	Считать коды ошибок из ЭБУ. Коды P0571, P0572, P0573 напрямую указывают на неисправность цепи тормозного выключателя.
Визуальный осмотр	Проверить целостность проводки и разъемов у выключателя (расположен над педалью тормоза), отсутствие окислов.
Тестирование мультиметром	Измерить сопротивление/напряжение на контактах выключателя при нажатой и отпущенной педали тормоза.
Проверка стоп-сигналов	Убедиться в корректной работе задних фонарей (визуально или с помощником).
Замена/регулировка	При выявлении дефекта – заменить выключатель на новый (VAG 1K0945513 или аналог). После установки отрегулировать положение так, чтобы фонари зажигались только при нажатии педали.

После замены обязательна очистка кодов ошибок сканером и тест-драйв для проверки исчезновения симптомов EPC и восстановления полной мощности двигателя.

Проблемы с датчиком угла поворота рулевого колеса

Датчик угла поворота рулевого колеса (G85) – критически важный компонент электронной системы стабилизации (ESP) и усилителя руля. Он передает данные о положении руля в блок управления двигателем, влияя на работу EPC (Electronic Power Control). Неисправности этого сенсора напрямую провоцируют загорание лампочки EPC на приборной панели.

При выходе датчика из строя ЭБУ двигателя не получает точной информации о действиях водителя, что нарушает согласованную работу дроссельной заслонки, тормозной системы и усилителя руля. Это проявляется как резкое падение мощности, неадекватное поведение рулевого управления или полная блокировка систем безопасности.

Основные причины неисправностей

• Механическое повреждение: Трещины в корпусе, сломанные крепления из-за ударов или вибраций
• Износ контактов: Окисление или истирание токопроводящих дорожек/щеток
• Обрыв проводки: Перетертые провода в гофре рулевой колонки или поврежденная изоляция
• Коррозия разъемов: Попадание влаги в зону подключения датчика
• Внутренний сбой электроники: Дефект чипа или компонентов платы

Диагностика и устранение

1. Считать коды ошибок через диагностический сканер (VCDS, ODIS) – характерные коды: C0051, C0080, 01309, 00778
2. Проверить целостность проводки от датчика до ЭБУ (сопротивление, замыкания на массу)
3. Осмотреть разъемы на окисление и плотность прилегания
4. Проанализировать показания датчика в реальном времени: угол должен плавно меняться при повороте руля
5. Выполнить калибровку (базирование) через диагностическое ПО после замены или снятия клеммы АКБ

Важно: Замена датчика требует точной установки по меткам и обязательной калибровки. Используйте только оригинальные запчасти (VAG) или проверенные аналоги (Bosch, Hella). Некачественные аналоги часто быстро выходят из строя или дают некорректные показания.

Неисправности системы ABS и их связь с EPC

На автомобилях Volkswagen система ABS тесно интегрирована с общим электронным управлением через CAN-шину. Неисправности в её компонентах могут вызывать конфликты данных или сбои в работе смежных систем, включая управление двигателем. Блок управления двигателем (ECU), получая некорректные сигналы от модуля ABS/ESP (например, о скорости вращения колёс или давлении в тормозной системе), способен активировать аварийный режим EPC для предотвращения нештатных ситуаций.

Срабатывание EPC из-за проблем ABS часто сопровождается одновременным появлением на приборной панели контрольной лампы ABS/ESP. Это указывает на взаимосвязь ошибок: ECU интерпретирует отсутствие или искажение критических данных от тормозной системы как угрозу стабильной работе двигателя и трансмиссии, принудительно ограничивая мощность.

Типичные неисправности ABS, провоцирующие EPC

Основные причины кроются в повреждении компонентов или потере связи:

• Отказ датчиков скорости вращения колёс:
  • Обрыв проводки, окисление контактов
  • Загрязнение или механическое повреждение сенсора
  • Неисправность задающего ротора (гребёнки)
• Проблемы с блоком управления ABS/ESP:
  • Внутренние электронные сбои контроллера
  • Неисправность гидравлического насоса или клапанов
  • Коррозия разъёмов модуля
• Нарушение целостности CAN-шины:
  • Обрыв или короткое замыкание в проводке между ECU и модулем ABS
  • Снижение напряжения питания модуля ABS

Важно: При диагностике обязательно сканирование всех блоков (двигателя, ABS, рулевого управления) для выявления связанных кодов ошибок, например:

Код ошибки (пример)	Описание	Влияние на EPC
01314	Ошибка связи с модулем двигателя	Прямой сбой обмена данными
00287 / 00290	Неисправность датчика ABS колеса (заднего/переднего)	Потеря данных о скорости, риск разноса
01435	Давление тормозной системы вне диапазона	Некорректная работа ESP/ASR, влияющая на тягу

Устранение требует поэтапной проверки: диагностика сканером, тестирование датчиков мультиметром и осциллографом, осмотр проводки и разъёмов. Замена неисправных компонентов ABS обычно снимает и ошибку EPC после сброса адаптаций.

Ошибки в работе системы контроля тяги (TCS)

Система контроля тяги (TCS) тесно интегрирована с ABS и двигателем, используя данные от датчиков скорости вращения колёс. При неисправностях TCS блок управления двигателем (ECU) фиксирует ошибки, которые могут спровоцировать включение индикатора EPC, сигнализируя о нарушениях в работе силового агрегата или связанных систем.

Ошибки TCS часто сопровождаются потерей тяги, некорректной работой ABS, самопроизвольным срабатыванием системы при разгоне. Диагностика требует проверки как электронных компонентов, так и механических узлов, влияющих на считывание параметров вращения колёс.

Типичные причины сбоев TCS и их устранение

Основные источники неисправностей:

• Датчики скорости колёс: загрязнение, повреждение проводки или выход из строя. Устранение: очистка, замена датчика или ремонт проводов.
• Неисправность блока ABS/TCS: программные сбои или аппаратные поломки. Устранение: перепрошивка или замена модуля.
• Проблемы с зубчатым ротором (гребёнкой): деформация, загрязнение или сколы. Устранение: очистка или замена ротора.
• Разница в давлении шин или износ протектора: вызывает расчётную ошибку в работе системы. Устранение: регулировка давления, замена покрышек.

Этапы диагностики и ремонта:

1. Считать коды ошибок через диагностический сканер (VCDS или аналоги).
2. Проверить сопротивление датчиков скорости (номинал: 0.7–1.8 кОм).
3. Осмотреть проводку на обрывы, коррозию контактов.
4. Оценить состояние зубчатых роторов и зазоров (стандарт: 0.3–1.1 мм).
5. Протестировать работу гидравлического блока ABS/TCS.

Симптом	Возможная причина	Способ проверки
Лампа TCS горит постоянно	Отказ датчика, обрыв цепи	Замер сопротивления, осмотр проводки
Система срабатывает хаотично	Загрязнение датчика, повреждение ротора	Визуальный осмотр, очистка элементов
Ошибки TCS+ABS одновременно	Неисправность модуля, низкое напряжение	Диагностика блока, проверка АКБ

Снижение мощности двигателя при активном индикаторе EPC

Активация индикатора EPC (Electronic Power Control) сопровождается принудительным ограничением мощности двигателя. Это защитная функция электронной системы управления, предотвращающая дальнейшие повреждения и обеспечивающая безопасность движения. Автомобиль переходит в аварийный режим, при котором блок управления двигателем (ЭБУ) искусственно снижает подачу топлива и ограничивает обороты.

Игнорирование работы в аварийном режиме может привести к усугублению неисправности и дорогостоящему ремонту. Снижение мощности сигнализирует о серьезной проблеме, требующей немедленной диагностики. Продолжение эксплуатации в таком состоянии допустимо только для следования к месту ремонта с минимальной нагрузкой на двигатель.

Ключевые причины ограничения мощности

• Неисправность дроссельного узла (загрязнение, механический износ, поломка электропривода).
• Отказ датчиков: педали акселератора, положения дроссельной заслонки, АБС, давления в тормозной системе.
• Проблемы с электроцепями: обрыв проводки, окисление контактов, короткое замыкание.
• Сбои в работе тормозной системы (датчики стоп-сигналов, выключатель педали тормоза).
• Неисправность блока управления двигателем (ЭБУ) или сбой его программного обеспечения.

Диагностика требует подключения сканера OBD-II для считывания конкретных кодов ошибок. Последующие действия зависят от выявленной причины: чистка дроссельной заслонки, замена датчиков, ремонт электропроводки или перепрошивка ЭБУ. Критически важно проверять состояние контактов и целостность проводки – до 40% случаев связаны с окислением или повреждением разъемов.

Причина	Симптомы	Метод проверки
Загрязнение дросселя	Плавающие обороты ХХ, рывки при разгоне	Визуальный осмотр, замер сопротивления
Неисправность датчика педали газа	Отсутствие реакции на педаль, скачки мощности	Анализ данных сканером, замена на заведомо исправный
Проблемы с проводкой	Прерывистый характер неисправности	Прозвонка цепей, проверка контактов

Как считать коды ошибок EPC через диагностический разъем OBD-II

Для считывания кодов EPC потребуется совместимый диагностический сканер, поддерживающий протоколы Volkswagen. Убедитесь, что устройство способно работать с расширенными кодами производителя (VAG-specific), а не только с базовыми OBD-II. Подготовьте инструкцию к сканеру для корректного выбора параметров подключения.

Разъем OBD-II расположен в зоне водительского места: под панелью приборов слева, за декоративной крышкой или в районе педального узла. Коннектор имеет трапециевидную форму с 16-пиновой распиновкой, исключающей неправильное подключение. Перед началом диагностики проверьте надежность контактов в разъеме и отсутствие видимых повреждений.

Пошаговая процедура считывания

1. Заглушите двигатель и включите стояночный тормоз
2. Подключите сканер к разъему OBD-II до характерного щелчка
3. Включите зажигание (положение "ON") без запуска мотора
4. Активируйте сканер и выберите в меню:
   • Марку автомобиля: Volkswagen
   • Тип двигателя: бензин/дизель
   • Блок управления: ЭБУ двигателя (Engine ECU)
5. Запустите сканирование через раздел "Чтение ошибок" или "DTC Codes"
6. Дождитесь завершения процедуры (1-3 минуты)
7. Зафиксируйте все коды с пометкой "EPC" или относящиеся к системам:
   • Дроссельная заслонка (Throttle Valve)
   • Педаль акселератора (Accelerator Pedal)
   • Тормозная система (Brake Switch)

Тип кода	Примеры	Важность для EPC
Стандартные OBD-II	P0121, P0221, P2135	Базовые неисправности
Расширенные VAG	01237, 04953, 16955	Критичные для диагностики

После получения кодов используйте специализированное ПО (VCDS, ODIS) или сервисные мануалы для расшифровки. Обращайте внимание на статус ошибок: активные (Pending) требуют немедленного вмешательства, исторические (Stored) указывают на прерывистые сбои. Не очищайте коды до завершения диагностики – это затруднит поиск причины.

Интерпретация конкретных кодов неисправностей EPC

Диагностический сканер выводит пятизначные коды стандарта OBD-II (например, P0123, P2135), требующие точной расшифровки для эффективного ремонта. Каждый код указывает на конкретный сбой в цепи управления дроссельной заслонкой, педалью акселератора или смежными системами, но не определяет точную причину – это требует дальнейшей проверки.

Анализ кода без проверки реальных параметров (напряжение сигналов, сопротивление датчиков, механические дефекты) приводит к ошибочной замене компонентов. Коды необходимо рассматривать в комплексе с сохраненными стоп-кадрами (freeze frames) и текущими показателями блока управления двигателем (ECU).

Распространенные коды EPC и их диагностика

Ниже приведены типичные неисправности, соответствующие конкретным кодам ошибок:

Код ошибки	Основная причина	Ключевые точки проверки
P0121, P0122, P0123	Проблемы с датчиком положения дроссельной заслонки (ДПДЗ)	Сопротивление и плавность изменения сигнала ДПДЗ Напряжение питания (5В) и "масса" датчика Загрязнение или механический износ оси заслонки
P0221, P0222, P0223	Неисправность второго датчика положения дросселя (контрольный сигнал)	Сравнение показаний двух датчиков ДЗ в сканере (должны быть противоположны) Короткое замыкание/обрыв в проводке
P2135, P2122, P2123	Рассогласование сигналов датчиков педали акселератора (ДПА)	Проверить напряжение обоих ДПА при плавном нажатии педали Осмотреть разъемы и проводку на предмет окисления/повреждений Заменить педаль акселератора при несоответствии сигналов
P1545, P1564	Сбои в работе электродвигателя дроссельной заслонки	Диагностика сопротивления обмоток двигателя Проверка шестерен привода на заклинивание Качество контактов в разъемах блока ДЗ

Важно: Коды P2101 (Ошибка привода дросселя) или P2111 (Заслонка зависла в открытом положении) часто требуют замены всего узла дроссельной заслонки. После любых ремонтных работ обязательна адаптация ДЗ через диагностическое ПО.

Проверка сопротивления датчиков педали газа мультиметром

Для диагностики потенциометрических датчиков педали акселератора потребуется мультиметр в режиме омметра. Отсоедините электрический разъём от педали газа, предварительно сняв минусовую клемму АКБ для безопасности. На разъёме педали найдите контакты, соответствующие двум независимым датчикам (обычно 6 контактов: питание, масса, сигналы).

Обратитесь к электросхеме конкретной модели VW для точной идентификации пинов. Типичная распиновка: первый датчик – контакты 1 (масса), 2 (сигнал), 6 (+5В); второй – 3 (масса), 4 (сигнал), 5 (+5В). Контролируйте сопротивление между сигнальным выводом и массой для каждого датчика отдельно.

Порядок измерений

1. Подключите щупы мультиметра к массе (GND) и сигнальному контакту первого датчика
2. Плавно нажимайте педаль газа, наблюдая за показаниями:
   • Сопротивление должно изменяться равномерно без скачков
   • Типичный диапазон: 1.2-2.5 кОм (холостой ход) → 3.5-6.5 кОм (полный газ)
3. Повторите замеры для второго датчика
4. Сравните характеристики обоих сенсоров:

   Состояние педали	Датчик 1 (пример)	Датчик 2 (пример)
   Холостой ход	1.8 кОм	0.9 кОм
   50% нажатия	3.0 кОм	1.5 кОм
   Полный газ	5.4 кОм	2.7 кОм

Критерии неисправности: Разница значений между датчиками более 10-15%, обрыв цепи (бесконечное сопротивление), короткое замыкание (нулевое сопротивление), хаотичные скачки при плавном нажатии. Загрязнение дорожек или износ резистивного слоя проявляются резкими изменениями показаний.

При обнаружении отклонений замените педаль акселератора в сборе. Важно: После установки новой детали выполните адаптацию педали через диагностический сканер.

Диагностика напряжения на контактах дроссельного узла

Для проверки напряжения потребуется мультиметр и доступ к разъёму дроссельной заслонки. Отключите электронный разъём дроссельного узла, предварительно заглушив двигатель и сняв минусовую клемму с АКБ. Включите зажигание без запуска мотора – это активирует цепь питания блока управления.

Переведите мультиметр в режим измерения постоянного напряжения (DCV) до 20В. Определите назначение контактов разъёма по схеме электрооборудования конкретной модели. Обычно используются два провода питания: постоянный «плюс» (от АКБ через предохранитель) и опорное напряжение 5В от ЭБУ.

Порядок замеров:

1. Питание 12В: Подсоедините красный щуп мультиметра к контакту постоянного напряжения (+12В), чёрный – к массе кузова. Корректное значение: 11.8-12.5В. Отклонение указывает на обрыв цепи, окисление контактов или неисправность реле/предохранителя.
2. Опорное напряжение 5В: Перенесите красный щуп на контакт опорного сигнала (Vref). Норма: 4.8-5.2В. Показания ниже 4.5В свидетельствуют о проблемах в цепи ЭБУ, коротком замыкании или неисправности контроллера.
3. Проверка массы: Измерьте сопротивление между контактом массы разъёма и кузовом авто. Допустимое значение: 0-2 Ома. Высокое сопротивление – признак плохого контакта «массы».

Параметр	Нормальное значение	Возможные причины отклонений
Напряжение +12В	11.8-12.5В	Перегорел предохранитель F32, обрыв провода, коррозия клемм
Опорное напряжение 5В	4.8-5.2В	Короткое замыкание датчиков, неисправность ЭБУ
Сопротивление массы	0-2 Ома	Окисление контактов GND, повреждение проводки

При выявлении несоответствий проверьте целостность проводов от разъёма до ЭБУ и надёжность соединений. Важно: перед повторной диагностикой удалите ошибки сканером – некорректные параметры могут блокировать подачу напряжения.

Визуальный осмотр состояния проводов и разъемов системы EPC

Начните с поиска очевидных механических повреждений жгутов проводов, идущих к педали акселератора, блоку управления двигателем (ЭБУ) и дроссельной заслонке. Проверьте участки, где проводка соприкасается с подвижными элементами (рулевая рейка, тяги), острыми кромками кузова или горячими поверхностями (выпускной коллектор). Обратите внимание на потертости изоляции, вмятины, перегибы или следы перетирания пластиковых фиксаторов.

Тщательно осмотрите все разъемы, относящиеся к системе EPC: коннекторы педали газа, дроссельного узла, ЭБУ и датчиков положения педали. Ищите признаки окисления контактов (белый или зеленый налет), следы влаги внутри колодок, разъеденные или загрязненные маслом/пылью штекеры. Проверьте надежность фиксации – разъемы должны быть полностью защелкнуты и не иметь люфта.

Ключевые элементы для проверки и частые проблемы

Сосредоточьтесь на следующих критически важных компонентах и типичных неисправностях:

• Проводка педали акселератора: Часто переламывается в месте перегиба под ковром. Ищите обрыв жил или потертости.
• Колодка дроссельной заслонки: Подвержена воздействию высокой температуры и вибрации. Контакты могут окисляться, пластик – оплавляться.
• Разъем ЭБУ: Контакты могут покрываться коррозией из-за попадания влаги (особенно если неисправны уплотнители капота).
• Экранированные провода (датчиков педали/дросселя): Повреждение экрана вызывает помехи и искажение сигналов. Ищите пробой или разрыв оплетки.
• Масса двигателя/кузова: Плохой контакт на точках заземления (часто возле аккумулятора или на кузове) нарушает работу всей электроники.

Для точной локализации проблемы используйте принцип от простого к сложному:

1. Визуально оцените целостность проводов и чистоту контактов на доступных участках.
2. Аккуратно расшелкните и осмотрите разъемы (при выключенном зажигании!).
3. Проверьте надежность посадки разъемов – вставьте/вытащите до щелчка.
4. Пошевелите жгуты проводов в подозрительных местах при работающем двигателе (осторожно!). Если ошибка EPC появляется/исчезает – повреждение подтверждено.
5. При подозрении на окисление почистите контакты специальным средством и щеткой.

Типичные последствия повреждений и их внешние признаки:

Повреждение	Внешний признак	Воздействие на EPC
Обрыв провода	Перелом жилы, вытянутый контакт из колодки	Полная потеря сигнала датчика/исполнителя
Замыкание проводов	Сопревшая изоляция, расплавленные участки	Ложные сигналы, перегрузка цепей ЭБУ
Окисление контактов	Белый/зеленый налет, темные пятна	Прерывистый контакт, рост сопротивления
Нарушение экранирования	Разорванная оплетка, отсутствие заземления экрана	Помехи в аналоговых сигналах датчиков

Обнаруженные поврежденные провода необходимо заменить или качественно заизолировать термоусадкой, а не изолентой. Сильно окисленные разъемы часто требуют замены. После ремонта обязательна очистка ошибок в памяти ЭБУ сканером.

Тестирование функции педали тормоза при диагностике EPC

Педаль тормоза напрямую влияет на систему EPC через датчики положения, передающие сигналы в блок управления двигателем. Неисправности в этой цепи провоцируют ложные срабатывания ошибки EPC, особенно при несоответствии показаний между основным и резервным датчиками. Проверка начинается с компьютерной диагностики для сравнения реальных данных с номинальными значениями.

Физический осмотр механизма педали обязателен: износ втулок, люфты или механические повреждения создают неверный контакт с датчиками. Одновременно анализируется проводка на предмет обрывов, окислов и коротких замыканий, особенно в зонах трения о кузовные элементы. Без устранения этих дефектов дальнейшая диагностика EPC будет некорректна.

Процедура тестирования

Для проверки используется мультиметр и диагностический сканер. Ключевые этапы:

1. Считывание параметров через OBD-разъём:
   • Активируйте блок данных "Датчик педали тормоза" в диагностической программе
   • Сравните показания датчика 1 и датчика 2 при плавном нажатии/отпускании педали
2. Измерение сопротивления и напряжения:

   Состояние педали	Датчик 1 (основной)	Датчик 2 (резервный)
   Отпущена	0.8-1.2 В	3.8-4.2 В
   Нажата	3.8-4.2 В	0.8-1.2 В

3. Контроль реакций системы:
   • Запуск двигателя только при нажатой педали
   • Отключение круиз-контроля при касании тормоза
   • Корректная работа стоп-сигналов

Расхождение значений более чем на 0.5 В между датчиками или отсутствие плавного изменения сигнала указывает на неисправность. Замена датчиков выполняется парой, даже если вышел из строя только один. После ремонта обязательна адаптация педали через диагностическое ПО.

Проверка работоспособности реле дроссельной заслонки

Реле дроссельной заслонки (часто расположено в монтажном блоке салона или подкапотном пространстве) управляет питанием электронной системы управления двигателем. Его неисправность напрямую провоцирует ошибку EPC, так как нарушает подачу напряжения на привод заслонки и датчики положения.

Отказ реле проявляется потерей реакции на педаль газа, переходом двигателя в аварийный режим с ограниченными оборотами или полной остановкой мотора. Перед заменой необходимо выполнить комплексную диагностику для подтверждения неполадки именно в этом компоненте.

Порядок диагностики реле

Необходимые инструменты: мультиметр, схема расположения реле для конкретной модели VW (указана в мануале или на крышке блока предохранителей).

1. Визуальный осмотр и поиск:
   • Отключите зажигание, найдите реле дросселя (обычно маркировано цифрой "30" или символом "дроссель").
   • Проверьте корпус на трещины, подтёки электролита, следы перегрева (оплавление, потемнение).
2. Тестирование контактов:
   • Извлеките реле, осмотрите контактные ножки на окисление или коррозию.
   • Очистите контакты мелкой наждачной бумагой или специальным очистителем.
3. Проверка обмотки:
   • Переведите мультиметр в режим измерения сопротивления (Омы).
   • Подсоедините щупы к управляющим контактам реле (обычно номера 85 и 86).
   • Нормальное сопротивление: 70-90 Ом. Отклонение или обрыв указывают на неисправность катушки.
4. Проверка силовых контактов:
   • Подайте напряжение 12V от АКБ на контакты 85 и 86 (имитация сигнала ЭБУ).
   • Измерьте сопротивление между контактами 30 (постоянный "+") и 87 (выход на дроссель).
   • Исправное реле: сопротивление ≈ 0 Ом при подаче напряжения. Бесконечное сопротивление без напряжения.

Типичные неисправности реле	Признаки при проверке
Зависание контактов	Замкнутое состояние без подачи напряжения на катушку
Обрыв обмотки	Сопротивление между контактами 85-86 → ∞
Короткое замыкание	Нулевое сопротивление обмотки
Окисление контактов	Нестабильное срабатывание, высокое переходное сопротивление

Важно: После замены реле выполните адаптацию дроссельной заслонки через диагностический сканер. Если ошибка EPC сохраняется, потребуется углублённая проверка проводки, датчиков положения педали акселератора и ЭБУ двигателя.

Очистка дроссельной заслонки специальным аэрозолем

Загрязнение дроссельной заслонки масляными отложениями и нагаром нарушает точное считывание положения заслонки датчиками. Это провоцирует сбои в работе двигателя, нестабильные обороты холостого хода и активацию ошибки EPC из-за рассогласования показаний.

Специализированный аэрозольный очиститель растворяет смолистые отложения без повреждения тефлонового покрытия и чувствительных элементов дроссельного узла. Его химический состав разработан для безопасного удаления нагара в труднодоступных местах без разборки механизма.

Порядок выполнения очистки

1. Отсоедините минусовую клемму аккумулятора для предотвращения ошибок ЭБУ
2. Снимите гофрированный воздуховод между воздушным фильтром и дроссельным узлом
3. Зафиксируйте заслонку в открытом положении (нажав педаль газа или установив распорку)
4. Встряхните баллон и распылите состав на внутренние поверхности заслонки и каналы ХХ
5. Выждите 5-7 минут для растворения отложений
6. Удалите размягчённый нагар безворсовой салфеткой или мягкой кистью
7. Повторите обработку для труднодоступных зон (ось заслонки, байпасные каналы)
8. Протрите поверхности насухо перед установкой воздуховода
9. Выполните адаптацию дросселя через диагностический сканер

Критические рекомендации:

• Не используйте металлические щётки или абразивы
• Избегайте попадания состава на электрические разъёмы и ДПДЗ
• При сильном загрязнении демонтируйте узел для сквозной промывки

Эффективные очистители для процедуры:

Бренд	Ключевое свойство	Время высыхания
Liqui Moly Pro-Line	Безопасен для катализаторов	8-10 минут
Mannol 7990	Удаляет лакоподобные отложения	5-7 минут
Hi-Gear HG3111	Антикоррозионные присадки	10-12 минут

После очистки возможен кратковременный дым из выхлопа – это нормальная реакция на выгорание остатков состава. Проверьте отсутствие ошибок через 2-3 цикла запуска двигателя.

Процедура ручной адаптации дроссельной заслонки

Ручная адаптация дроссельной заслонки требуется после ее чистки, замены, сбоя питания или при появлении ошибок EPC/P2135. Процедура сбрасывает накопленные корректировки и "обучает" блок управления двигателя (ЭБУ) крайним положениям заслонки.

Важно строго соблюдать последовательность действий без запуска двигателя и нажатия педали тормоза. Невыполнение условий приведет к сбою процедуры. Требуется диагностический сканер для инициации процесса через ЭБУ.

Пошаговая инструкция

1. Включите зажигание (положение "ON") без запуска двигателя.
2. Подключите диагностический сканер к OBD-II разъему.
3. В меню сканера выберите:
   • Блок управления двигателя
   • Базовые установки (Basic Settings)
   • Адаптация дроссельной заслонки (Throttle Body Alignment)
4. Нажмите "Активировать" и дождитесь сообщения "Адаптация запущена".
5. Не касайтесь педалей! Процесс длится 10-60 секунд. Характерные признаки:
   • Щелчки из моторного отсека
   • Изменение положения заслонки
   • Мигание лампы EPC
6. Дождитесь надписи "Адаптация завершена успешно" или "ADP. OK".
7. Выключите зажигание на 30 секунд для сохранения данных.

При неудаче (ошибка "Прервано" или "Ошибка") повторите попытку 2-3 раза, проверив:

• Напряжение АКБ >12.5В
• Отсутствие активных ошибок ЭБУ
• Плотность посадки разъема дросселя

Примечание: На некоторых моделях (например, Golf 5/Passat B6) требуется дополнительная адаптация педали газа. Выполняется аналогично через меню сканера "Accelerator Pedal Adaptation".

Замена датчиков положения педали акселератора

Основной причиной ошибки EPC, связанной с датчиками педали акселератора, является неисправность одного или обоих потенциометров внутри узла. Эти датчики дублируют друг друга для безопасности: при расхождении их показаний более чем на 5-10% блок управления двигателем активирует аварийный режим и зажигает индикатор EPC.

Симптомы неисправности включают: самопроизвольное изменение оборотов двигателя, провалы при нажатии на газ, отсутствие реакции на педаль акселератора или переход двигателя в режим холостого хода. Диагностика через сканер VCDS/ODIS обычно показывает конкретные коды неисправностей (например, P2122, P2127, P2138), указывающие на проблему в цепи датчиков.

Процедура замены

Для замены потребуется:

• Новый датчик педали акселератора (узел в сборе)
• Торкс T25/T30 (в зависимости от модели)
• Крестообразная отвертка

Этапы работ:

1. Отключите минусовую клемму аккумулятора
2. Снимите декоративную накладку тоннеля возле педалей
3. Отсоедините электрический разъем датчика, нажав на фиксатор
4. Выкрутите 2-4 крепежных болта (обычно Torx), удерживающих датчик
5. Извлеките старый блок педали вместе с датчиками
6. Установите новую деталь в обратной последовательности

Важно: После установки выполните адаптацию дроссельной заслонки и педали через диагностическое оборудование. Без этой процедуры возможны некорректные показания и повторное появление ошибки.

Параметр	Датчик 1 (G79)	Датчик 2 (G185)
Напряжение холостого хода	0.8-1.2V	0.4-0.6V
Напряжение при WOT	~3.8V	~1.9V

Устранение обрыва проводки в цепи управления дросселем

Обрыв проводки в цепи дроссельной заслонки требует тщательной визуальной и инструментальной диагностики. Проверка начинается с поиска механических повреждений проводов между электронной педалью газа, контроллером двигателя (ЭБУ) и самим дроссельным узлом.

Особое внимание уделите участкам возле разъемов, местам перегибов возле рулевой колонки и зонам возле выпускного коллектора, где высокие температуры разрушают изоляцию. Используйте мультиметр в режиме прозвонки или измерения сопротивления для подтверждения обрыва.

Пошаговая процедура ремонта

1. Отсоедините АКБ для предотвращения короткого замыкания и сброса ошибок ЭБУ.
2. Демонтируйте защиту рулевой колонки и пластиковые панели для доступа к жгуту проводов.
3. Визуально исследуйте кабель на перетирание, оплавление или коррозию. Проверьте фиксацию разъемов:
   • Педальный модуль (у педали акселератора)
   • Дроссельная заслонка (в подкапотном пространстве)
   • Колодка ЭБУ (обычно под лобовым стеклом)
4. Пролужите цепь мультиметром:

   Провод	Цвет изоляции (VW)	Нормальное сопротивление
   Сигнал педали 1	Красный/Белый	Менее 1 Ом
   Сигнал педали 2	Красный/Синий	Менее 1 Ом
   Масса	Коричневый	0 Ом (на кузов)

5. Вырежите поврежденный участок кусачками, оставив запас 5-7 см с каждой стороны.
6. Соедините провода методом пайки с термоусадкой или обжимными гильзами. Избегайте скруток!
7. Восстановите экранировку (если есть металлическая оплетка) и зафиксируйте жгут пластиковыми хомутами.

После восстановления цепи обязательно выполните адаптацию дроссельной заслонки через диагностический сканер. Запустите двигатель и проверьте отсутствие плавающих оборотов. Для подтверждения результата сотрите ошибки EPC в памяти ЭБУ и проведите тестовую поездку.

Очистка электронных контактов разъемов системы EPC

Загрязнение или окисление контактов в разъемах EPC – частая причина ложных сигналов ошибки. Пыль, влага, дорожные реагенты и естественное окисление металла нарушают проводимость, что приводит к сбоям в передаче данных между датчиками, педалью акселератора и блоком управления двигателем.

Процедура очистки требует аккуратности и применения специализированных средств. Использование неподходящих материалов может повредить контакты или изоляцию. Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и сброса настроек ЭБУ.

Пошаговая инструкция очистки

Для эффективной обработки разъемов подготовьте следующие материалы:

Инструмент/материал	Назначение
Очиститель электронных контактов (например, Liqui Moly Kontakt Reiniger)	Удаление окислов, грязи, остатков смазки без повреждения пластика
Мягкие щетки (нейлоновые/антистатические)	Механическое удаление стойких загрязнений
Сжатый воздух (баллончик)	Продувка разъемов после очистки
Безворсовые салфетки	Финишная протирка контактов

1. Локализация разъемов: Найдите основные компоненты системы EPC:
   • Разъем дроссельной заслонки (рядом с впускным коллектором)
   • Разъемы педали акселератора (в районе педального узла)
   • Разъемы ЭБУ двигателя (в моторном отсеке или под лобовым стеклом)
2. Демонтаж: Отожмите фиксаторы разъема и аккуратно рассоедините его. Избегайте резких усилий на проводку.
3. Первичная очистка:
   • Обработайте контакты распылителем-очистителем
   • Щеткой удалите видимые отложения (движения вдоль контактов)
4. Повторная обработка: Нанесите очиститель повторно, оставьте на 1-2 минуты для растворения окислов.
5. Сушка:
   • Продуйте разъем сжатым воздухом
   • Протрите контакты салфеткой
   • Дайте полностью высохнуть (5-7 минут)
6. Обратная сборка: Соедините разъем до характерного щелчка фиксатора.

Критические рекомендации: Никогда не применяйте WD-40, бензин или наждачную бумагу – они разрушают защитное покрытие контактов. После сборки подключите АКБ и выполните тестовую поездку. Если ошибка EPC сохраняется, потребуется углубленная диагностика с помощью VCDS/VAG-COM для точного определения неисправного компонента.

Замена тормозного выключателя при связанной ошибке EPC

Если диагностика (предпочтительно сканером VCDS, OBDeleven или аналогом) указывает на неисправность тормозного выключателя (F, Brake Light Switch) как на причину загоревшейся лампы EPC, его замена становится необходимым шагом. Этот выключатель передает в ЭБУ двигателя информацию о положении педали тормоза, что критично для работы систем управления двигателем и курсовой устойчивости.

Некорректный сигнал или его отсутствие от выключателя может быть интерпретировано блоком управления как критическая неисправность, приводящая к аварийному режиму работы двигателя (потеря мощности, плавающие обороты) и активации индикатора EPC. Физические признаки неисправности включают неработающие стоп-сигналы или их постоянное горение.

Процедура замены тормозного выключателя

Необходимые инструменты и материалы:

• Новый тормозной выключатель (обязательно правильный артикул для конкретной модели VW)
• Отвертка (чаще крестовая, реже плоская)
• Возможно, фонарик

Последовательность действий:

1. Подготовка: Заглушите двигатель. Для полной безопасности рекомендуется отсоединить минусовую клемму аккумуляторной батареи.
2. Доступ к выключателю: Расположен над педалью тормоза в районе верхнего кронштейна педального узла. Часто для удобства доступа нужно снять нижнюю декоративную накладку под рулевой колонкой (пластиковый кожух, крепится на защелках или винтах).
3. Снятие старого выключателя:
   • Отсоедините электрический разъем от выключателя, нажав на фиксатор.
   • Выключатель фиксируется в посадочном гнезде поворотом (обычно на 90 градусов против часовой стрелки) или защелками. Аккуратно проверните или отожмите фиксаторы.
   • Извлеките старый выключатель из гнезда.
4. Установка нового выключателя (Ключевой этап!):
   • Не нажимайте на педаль тормоза во время установки! Педаль должна находиться в своем нормальном верхнем (отжатом) положении.
   • Возьмите новый выключатель. На его штоке (подвижном стержне) обычно есть выступы или метки.
   • Вставьте новый выключатель в посадочное гнездо до упора.
   • Аккуратно надавите на корпус выключателя и поверните его по часовой стрелке (или защелкните, в зависимости от типа крепления), пока он надежно не зафиксируется. Должен быть слышен характерный щелчок фиксаторов.
   • Подсоедините электрический разъем до щелчка фиксатора.
5. Проверка и адаптация:
   • Подсоедините клемму АКБ (если снимали).
   • Включите зажигание (не запуская двигатель).
   • Нажмите педаль тормоза – должны загореться стоп-сигналы. Отпустите – должны погаснуть.
   • Запустите двигатель. Индикатор EPC должен погаснуть (если причина была только в выключателе).
   • Рекомендуется: Считать ошибки сканером и при необходимости выполнить процедуру адаптации педали тормоза (если поддерживается вашей моделью и сканером). Часто после замены ошибки сбрасываются автоматически.

Критически важные моменты:

Аспект	Описание
Тип выключателя	Используйте ТОЛЬКО выключатель с правильным артикулом для вашей модели и года выпуска VW. Существуют разные типы (с 4 или 6 контактами, разные крепления).
Положение педали	Установка ДОЛЖНА производиться при полностью отжатой (верхней позиции) педали тормоза. Нажатие педали во время установки приведет к неправильной калибровке выключателя и немедленному появлению ошибки.
Люфт педали	Перед заменой проверьте отсутствие чрезмерного люфта или заеданий в педали тормоза. Механическая неисправность педального узла может повредить новый выключатель.
Адаптация	На некоторых моделях после замены требуется выполнить процедуру адаптации педали тормоза через диагностический сканер в блоке управления двигателя (01) или ABS (03). Без этого ошибка EPC может не сброситься.

Результат успешной замены:

• Индикатор EPC гаснет после запуска двигателя.
• Восстанавливается нормальная мощность двигателя и работа педали акселератора.
• Стабильные холостые обороты.
• Корректная работа стоп-сигналов (включаются при нажатии, выключаются при отпускании).
• Отсутствие соответствующих кодов неисправности тормозного выключателя в памяти ЭБУ при повторной диагностике.

Проверка и замена датчика рулевой колонки

Неисправность датчика угла поворота рулевой колонки – частая причина ошибки EPC на Volkswagen. Этот сенсор передает данные о положении руля в блок управления двигателем (ECU), влияя на работу электронной дроссельной заслонки и систему стабилизации. При его отказе ECU активирует аварийный режим и зажигает индикатор EPC.

Основные признаки неполадки датчика: рывки при разгоне, плавающие обороты холостого хода, блокировка АКПП на одной передаче и потеря реакции педали газа. Одновременно в памяти ECU фиксируются ошибки типа P1528, P1690 или B1168.

Диагностика датчика

Проверку выполняйте в следующем порядке:

1. Считайте коды ошибок через диагностический сканер OBD-II. Подтвердите привязку кода к датчику руля.
2. Визуальный осмотр:
   • Проверьте целостность проводки и разъемов возле рулевой колонки
   • Исключите следы коррозии или механических повреждений
   • Убедитесь в надежной фиксации разъема
3. Тестирование мультиметром:

   Параметр	Нормальные значения
   Сопротивление между контактами 1-2	1.2–1.8 кОм (зависит от модели)
   Напряжение питания (контакт 3)	5±0.5 В
   Сигнальный выход (контакт 4)	0.5–4.5 В при повороте руля

Процедура замены

При подтверждении неисправности выполните замену:

1. Отключите минусовую клемму АКБ
2. Демонтируйте нижнюю панель рулевой колонки
3. Отсоедините электроразъем датчика, нажав на фиксатор
4. Выкрутите крепежные винты Torx T10 (обычно 2-3 шт.)
5. Аккуратно извлеките старый датчик из посадочного гнезда
6. Установите новый сенсор, соблюдая ориентацию по меткам
7. Зафиксируйте винтами с моментом 2-3 Н∙м

После заменки обязательны: калибровка датчика через диагностическое ПО (VCDS/VAG-COM), адаптация дроссельной заслонки и тест-драйв. При корректной установке ошибка EPC сбросится после 3-5 циклов запуска двигателя.

Обновление прошивки блока управления двигателем

Обновление программного обеспечения ЭБУ двигателя – критически важная процедура для устранения ошибки EPC, вызванной программными сбоями. Производитель регулярно выпускает корректирующие прошивки, оптимизирующие работу систем впрыска, зажигания и управления турбонаддувом. Устаревшая версия ПО может провоцировать ложные сигналы неисправностей или некорректную работу исполнительных механизмов.

Процедура требует специализированного оборудования: диагностического сканера с онлайн-доступом к серверу Volkswagen (например, ODIS или VAS-PC) и стабильного источника напряжения. Любое прерывание процесса (скачки напряжения, отключение сканера) способно вывести блок управления из строя, поэтому выполняется исключительно в сертифицированных сервисах.

Порядок проведения обновления

Техник выполняет следующие шаги:

1. Предварительная диагностика: Подтверждение актуальности обновления через базу данных TPI (Technical Product Information) и проверка текущей версии ПО.
2. Подготовка:
   • Подключение стабилизатора напряжения к бортовой сети
   • Активация режима подавления сна в блоке управления
3. Прошивка:
   • Загрузка корректного ПО с сервера VW
   • Последовательная перезапись данных в ЭБУ через диагностический разъем
4. Верификация: Контроль целостности прошивки, сброс ошибок и тестовый запуск двигателя.

Ключевые аспекты:

Сроки	От 30 минут до 3 часов (зависит от модели и объема данных)
Риски	Безвозвратный выход ЭБУ из строя при нарушении процедуры
Эффект	Устранение логических ошибок, оптимизация характеристик двигателя

Важно! После обновления обязательна адаптация дроссельной заслонки и системы впрыска через сканер. Если ошибка EPC сохраняется – причина не программная, требуется углубленная диагностика механических компонентов.

Калибровка электронной педали газа после замены компонентов

После замены педали акселератора, дроссельной заслонки или блока управления двигателем (ECU) требуется процедура адаптации электронной системы. Без калибровки ЭБУ не распознает корректные сигналы от новых компонентов, что провоцирует ошибку EPC и нестабильную работу двигателя. Процесс синхронизирует показания датчиков положения педали и угла открытия дросселя.

Калибровка выполняется через диагностическое оборудование, поддерживающее протоколы Volkswagen (VAS, ODIS или совместимые мультимарочные сканеры). Ручная инициализация "сбросом педали" на современных моделях неэффективна – требуется программная перезапись параметров в ЭБУ.

Этапы процедуры адаптации

1. Предварительные условия:
   • Напряжение АКБ > 12.5 В
   • Температура двигателя 80-95°C
   • Отключенные потребители энергии (кондиционер, фары)
2. Активация режима обучения:
   • Через сканер: выбор блока «Дроссельная заслонка» → «Базовые установки»
   • Запуск теста «Throttle Valve Adaptation» (G188, G79, G185)
3. Автоматическая калибровка:
   • ЭБУ фиксирует крайние положения педали и заслонки
   • Сопоставление сигналов с эталонными значениями
   • Длительность: 30-90 секунд

Ошибка калибровки	Возможные причины
«ERROR: Adaptation Not Started»	Неисправность проводки, низкое напряжение АКБ
«Aborted: Throttle Stuck»	Механический дефект заслонки, загрязнение
«Signal Implausible»	Ошибка установки педали, брак компонента

Важно! После успешной адаптации обязательно стирают ошибки EPC из памяти ЭБУ. Проверяют работу педали на всех режимах: плавный набор оборотов без провалов и рывков подтверждает корректность калибровки.

Сброс ошибки EPC через диагностический сканер

Для сброса ошибки EPC требуется специализированный диагностический сканер, поддерживающий протоколы VW/Audi (например, VCDS, ODIS, Launch или Autocom). Подключите сканер к диагностическому разъему OBD-II автомобиля, расположенному обычно под панелью приборов возле рулевой колонки. Включите зажигание (без запуска двигателя) и установите связь между сканером и бортовым компьютером автомобиля.

В главном меню сканера выберите раздел "Электроника двигателя" (Engine Control Module) и перейдите в подраздел "Диагностика неисправностей" или "Ошибки памяти". Система отобразит сохраненные коды ошибок, включая ошибку EPC (часто с дополнительными уточняющими кодами, например P0606). Зафиксируйте или распечатайте коды для дальнейшего анализа.

Процедура сброса ошибки

1. В меню ошибок выберите функцию "Стереть коды неисправностей" или "Clear DTC".
2. Подтвердите действие. Сканер отправит команду на очистку памяти ЭБУ.
3. Выключите зажигание на 15-20 секунд для перезагрузки системы.
4. Включите зажигание повторно и выполните повторное сканирование для проверки.

Важно! Если ошибка EPC появляется снова сразу после сброса:

• Основная причина не устранена (неисправность датчика, проводки или исполнительного механизма).
• Требуется углубленная диагностика с использованием расширенных параметров сканера:

Параметр для проверки	Цель анализа
Показания датчика педали газа (G79, G185)	Сравнение сигналов, выявление расхождений
Датчики положения дроссельной заслонки (G187, G188)	Проверка синхронности и диапазона значений
Актуатор дроссельной заслонки (J338)	Тест управления на предмет заклинивания
Напряжение бортовой сети	Исключение влияния низкого напряжения

После устранения причины физической неисправности повторите процедуру сброса. Успешное удаление ошибки подтверждается отсутствием кодов EPC в памяти ЭБУ и погасанием контрольной лампы на панели приборов. Обязательно выполните тестовую поездку для проверки работы системы.

Проверка работы системы после устранения неисправности

После выполнения ремонтных работ или замены компонентов, вызвавших ошибку EPC, необходима комплексная проверка работоспособности системы. Это гарантирует корректность устранения неисправности и предотвращает повторное возникновение проблемы. Проверка включает как диагностику электронных систем, так и оценку поведения автомобиля в различных режимах эксплуатации.

Последовательность действий должна охватывать все ключевые узлы, связанные с системой EPC. Начинать следует с программной диагностики, после чего переходить к физической проверке реакции двигателя и трансмиссии на управляющие воздействия. Особое внимание уделяется отсутствию ошибок в памяти ЭБУ и стабильности работы силового агрегата.

Ключевые шаги проверки

1. Сброс ошибки и сканирование систем:
   • С помощью диагностического сканера (VCDS, OBDeleven или аналог) удалите сохранённую ошибку EPC из памяти блока управления двигателем.
   • Проведите повторное сканирование всех модулей автомобиля. Убедитесь, что ошибка EPC отсутствует, а также нет связанных кодов неисправностей (например, по дроссельной заслонке, педали акселератора, датчикам положения).
2. Проверка на холостом ходу:
   • Запустите двигатель и дайте ему поработать 5–10 минут до выхода на рабочую температуру.
   • Контролируйте стабильность оборотов холостого хода (допустимое отклонение ±50 об/мин). Отсутствие вибраций, плавающих оборотов или самопроизвольной остановки мотора свидетельствует о нормализации работы.
3. Тестирование реакции на педаль акселератора:
   • Плавно нажимайте педаль газа в статичном положении автомобиля (на «нейтрали» или с выжатым сцеплением). Двигатель должен без рывков повышать обороты до красной зоны тахометра.
   • Резко выжмите и отпустите педаль – реакция мотора должна быть мгновенной, без «провалов» или задержек.
4. Контрольная поездка (тест-драйв):
   • Совершите пробную поездку длительностью 15–20 минут в условиях разной нагрузки: городской трафик, скоростная дорога, подъёмы.
   • Проверьте:
     • Отсутствие мигания или загорания лампы EPC на приборной панели.
     • Плавность разгона во всём диапазоне оборотов.
     • Корректность переключения передач (для АКПП) и работу kick-down.
     • Отзывчивость при обгонах и резком ускорении.

Если на любом этапе проверки лампа EPC загорается вновь или проявляются симптомы неисправности (рывки, потеря мощности, ошибки в сканере), требуется повторная углублённая диагностика. Возможные причины – не до конца устранённая первоначальная поломка, сопутствующие неисправности, низкое качество заменённых деталей или ошибки монтажа. В таких случаях рекомендуется обратиться к специалистам с профессиональным оборудованием.

Локализация сложных межсистемных причин EPC

При возникновении ошибки EPC, не имеющей очевидной причины (например, после замены датчиков педалей или чистки дросселя), диагностика усложняется, так как проблема может быть вызвана конфликтом или сбоем в обмене данными между различными системами управления двигателем, трансмиссией, тормозами или электрооборудованием. Требуется глубокий анализ параметров в реальном времени, проверка корректности работы шин данных (CAN, LIN) и выявление скрытых взаимосвязей.

Первостепенная задача – исключить механические неисправности (подклинивание дроссельной заслонки, физические повреждения проводки, утечки вакуума) и базовые электрические проблемы (напряжение питания, "массы"). После этого фокус смещается на анализ данных с помощью профессионального диагностического сканера VCDS/ODIS, способного отображать не только коды ошибок, но и динамические параметры работы систем.

Ключевые направления диагностики межсистемных проблем

• Конфликты данных между ЭБУ: Проверка согласованности показаний датчиков (педаль акселератора, дроссельная заслонка, датчики положения распредвала/коленвала) между двигателем (ECU), коробкой передач (TCU) и ABS/ESP. Расхождение сигналов может вызвать аварийный режим EPC.
• Состояние шин CAN/LIN:
  • Измерение сопротивления и уровня напряжения на шине CAN.
  • Поиск коротких замыканий, обрывов, "плавающих" контактов в разъемах.
  • Проверка корректности терминальных сопротивлений.
  • Выявление помех от нештатного оборудования.
• Проверка целостности сигналов: Осциллографический анализ критически важных сигналов (например, от датчиков педали акселератора или положения дросселя) для выявления искажений, "шумов", просадок напряжения, указывающих на проблемы в проводке или ЭБУ.
• Анализ логов адаптаций: Просмотр истории сбросов адаптаций дроссельной заслонки, проверка их стабильности после проведения. Неудачные или слетающие адаптации – признак скрытой неисправности.
• Проверка цепей управления дросселем: Детальная диагностика цепей питания и управления электродвигателем дроссельной заслонки (включая обратные сигналы), проверка на предмет перегрева или перегрузки драйверов в ЭБУ.

Важные шаги при комплексной диагностике:

1. Сбор актуальных данных: Запись логов параметров (блоки измерений) при работающем двигателе и при появлении EPC (желательно во время движения). Ключевые группы: положение педали/дросселя, напряжение датчиков, сигналы с ABS/ESP, давление в тормозной системе, температура ЭБУ, напряжение бортовой сети.
2. Сравнение с эталоном: Анализ записанных данных на предмет отклонений от нормальных значений для конкретной модели и сравнение показаний взаимосвязанных датчиков (напр., угол педали vs угол дросселя).
3. Моделирование условий сбоя: Аккуратная вибрация жгутов, прогрев/охлаждение узлов для выявления температурозависимых неисправностей.
4. Проверка влияния смежных систем:
   • Отключение нештатных потребителей (автосигнализации, магнитолы).
   • Диагностика генератора и АКБ (просадки/скачки напряжения).
   • Проверка корректной работы тормозной системы (датчики педали тормоза, давление, сигналы ESP) и ее влияния на управление тягой.

Распространенные скрытые причины:

Неисправность	Проявление/Влияние
Коррозия/нарушение контакта в разъемах ЭБУ двигателя, ABS, рулевой колонки	Искажение/потеря сигналов, сбои обмена данными
Неисправность модуля ABS/ESP	Некорректные сигналы о скорости вращения колес, блокировка управления тягой
Проблемы с датчиком педали тормоза или его цепями	Конфликт сигналов "газ-тормоз", приоритет торможения
Неисправность блока управления коробкой передач (TCU)	Ошибки в передаче данных о нагрузке, запросе крутящего момента
Дефект самого ЭБУ двигателя (драйверы, питание)	Сбой обработки сигналов или управления исполнительными механизмами

Устранение межсистемных неисправностей EPC требует системного подхода, глубокого понимания взаимодействия узлов и часто специализированного оборудования. Если самостоятельная диагностика не выявила причину, рекомендуется обратиться к специалистам, имеющим опыт работы со сложными электрическими неисправностями Volkswagen и доступ к актуальным техническим базам данных (ODIS Online, ElsaPro).

Можно ли эксплуатировать автомобиль с горящей EPC

Эксплуатация автомобиля с активной лампой EPC категорически не рекомендуется. Индикатор сигнализирует о неисправности в системе электронного управления мощностью двигателя, которая напрямую влияет на безопасность и управляемость. Продолжение поездки может привести к усугублению поломки, внезапной потере тяги, неконтролируемым скачкам оборотов или полному отказу двигателя в движении.

Степень опасности зависит от конкретной ошибки, вызвавшей включение EPC. В редких случаях (например, при неисправности педали газа или отдельных датчиков) система может перейти в аварийный режим с ограничением мощности, позволяющий добраться до сервиса. Однако даже в этой ситуации движение остается рискованным: автомобиль может резко потерять динамику при обгоне или на подъеме.

Рекомендуемые действия при горящей EPC

• Немедленно остановиться в безопасном месте как только позволяет дорожная обстановка. Заглушить двигатель и попробовать перезапустить его через 1-2 минуты – иногда ошибка носит временный характер.
• Проверить состояние педали газа и ковриков. Убедиться, что педаль не заедает и не упирается в посторонний предмет (например, загнутый коврик).
• Прочитать код ошибки с помощью диагностического сканера (OBD-II). Это единственный способ точно определить причину неисправности. Без диагностики дальнейшие действия – лишь гадание.

Симптомы при горящей EPC	Возможные последствия эксплуатации
Потеря мощности, "вялый" разгон	Опасность при маневрировании, риск ДТП
Плавающие холостые обороты, глохнущий двигатель	Отказ двигателя на перекрестке, в пробке
Рывки, провалы при нажатии на газ	Неуправляемое ускорение/замедление
Активация аварийного режима (потеря турбонаддува, ограничение оборотов)	Перегрев двигателя, повышенный износ компонентов

Итог: Единственная безопасная стратегия – прекратить движение и вызвать эвакуатор или, в крайнем случае (при подтвержденном аварийном режиме и стабильной работе), медленно следовать к ближайшему сервису, избегая сложных маневров. Игнорирование горящей EPC – прямой путь к дорогостоящему ремонту и созданию аварийной ситуации.

Меры предосторожности при самостоятельной диагностике

Самостоятельная диагностика системы EPC требует строгого соблюдения техники безопасности и понимания электронных компонентов автомобиля. Неправильные действия могут привести к серьезным повреждениям электрооборудования, короткому замыканию или ложным показаниям ошибок.

Перед началом любых работ с электронными блоками управления (ЭБУ) или проводкой обязательно обесточьте бортовую сеть. Для этого снимите отрицательную клемму с аккумуляторной батареи и заизолируйте её. Помните, что даже после отключения АКБ в конденсаторах систем сохраняется остаточное напряжение.

Ключевые правила безопасности

• Используйте только исправный инструмент: диэлектрические перчатки, мультиметр с категорией CAT III, щупы с защитными насадками
• Избегайте статического электричества: перед касанием ЭБУ прикоснитесь к неокрашенной металлической части кузова для снятия заряда
• Не отсоединяйте разъёмы при включенном зажигании – это гарантированно вызовет запись новых ошибок
• Проверяйте целостность изоляции перед тестированием проводки мультиметром

Чего категорически нельзя делать

1. Применять "дедовские методы" диагностики вроде закорачивания контактов
2. Пытаться сбросить ошибку EPC путём отключения АКБ без поиска причины
3. Использовать несоответствующие предохранители при замене
4. Касаться контактов ЭБУ металлическими предметами (отвёртками, ключами)

Рекомендуемая последовательность проверки

Этап	Действие	Риск при нарушении
1	Визуальный осмотр разъёмов и проводки	Повреждение хрупких коннекторов
2	Проверка напряжения в цепях при выключенном зажигании	Короткое замыкание в системе
3	Считывание ошибок через диагностический разъём OBD-II	Сбой прошивки ЭБУ

При малейших сомнениях в своих силах или обнаружении критичных неисправностей (замыкание CAN-шины, ошибки записи в ЭБУ) немедленно прекратите диагностику и обратитесь к квалифицированному автоэлектрику. Помните: ремонт электронных модулей в кустарных условиях часто приводит к их необратимому выходу из строя.

Почему ошибка EPC возвращается после сброса

Сброс ошибки EPC сканером временно отключает индикатор, но не устраняет её источник. Система постоянно мониторит параметры двигателя и электронных компонентов, поэтому при повторном обнаружении неисправности лампа EPC активируется снова. Это указывает на устойчивую проблему, требующую диагностики.

Кратковременное исчезновение ошибки после сброса может быть связано с плавающим характером неисправности или сбросом адаптаций. Однако если контрольные параметры (например, сигналы датчиков или давление топлива) остаются вне допустимого диапазона, система немедленно регистрирует сбой повторно.

Основные причины возврата ошибки

• Неисправные датчики: Выход из строя ДПДЗ (датчика положения дроссельной заслонки), ДПКВ (датчика коленвала), ДПРВ (датчика распредвала) или датчика педали акселератора. Ошибка возвращается при первом же считывании некорректных показаний.
• Проблемы с дроссельным узлом: Загрязнение, износ моторчика привода заслонки или повреждение шестерёнок механизма. Сброс не восстанавливает его работоспособность.
• Низкое давление топлива: Износ топливного насоса, засорённый фильтр или регулятор давления. Система фиксирует отклонение при нагрузке даже после сброса.
• Короткое замыкание или обрыв проводки: Повреждение проводов к датчикам, исполнительным механизмам или ЭБУ. Сброс ошибки не устраняет физический дефект цепи.
• Сбои в ПО ЭБУ: Устаревшая прошивка или программный сбой блока управления. Требует перепрошивки или адаптации.
• Механические неисправности двигателя: Проблемы с системой вентиляции картера (PCV), утечки вакуума, которые влияют на работу дросселя.

Для точного определения причины необходим детальный анализ:

Действие	Цель
Считывание кодов ошибок и данных в реальном времени	Выявить конкретный датчик/систему с отклонениями
Проверка электрических цепей (тестером/осциллографом)	Обнаружить обрывы, КЗ или сопротивление проводов
Диагностика давления топлива и состояния форсунок	Исключить проблемы топливоподачи
Чистка и калибровка дроссельной заслонки	Устранить загрязнения и восстановить адаптации

Повторное появление EPC после сброса требует профессиональной диагностики. Попытки игнорировать проблему могут привести к переходу в аварийный режим, потере мощности или повреждению катализатора.

Когда необходима помощь специалистов сервиса?

Обращение в специализированный сервис обязательно при отсутствии доступа к профессиональному диагностическому сканеру (типа VCDS/VAG-COM) или невозможности корректно интерпретировать коды ошибок. Самостоятельные действия без точного понимания причины могут усугубить неисправность, особенно если ошибка EPC сопровождается критическими симптомами: полной потерей мощности, рывками при движении, блокировкой трансмиссии или неконтролируемой работой двигателя.

Помощь профессионалов требуется при подозрении на сложные электронные неполадки, требующие перепрошивки блоков управления, адаптации компонентов или углубленной проверки шин данных. Это актуально при замене ответственных узлов (ЭБУ двигателя, педали акселератора, датчиков положения распредвала/коленвала), а также если предыдущие попытки ремонта (чистка дросселя, замена датчиков, проверка проводки) не устранили ошибку.

Конкретные случаи для визита в сервис:

• Ошибки связаны с системами безопасности: ABS, ESP, тормозная система (например, код C114B – неисправность тормозного выключателя).
• Необходимость калибровки/адаптации: после замены дроссельной заслонки, педали газа или блока управления двигателем (ECU).
• Подозрение на механические повреждения: обрыв проводки, коррозия контактов в труднодоступных местах (под коврами, в моторном щите).
• Множественные ошибки в разных системах (двигатель, трансмиссия, ABS), указывающие на сбой CAN-шины или неисправность центрального блока управления.
• EPC загорается повторно после сброса ошибки сканером или замены компонентов «наугад».

Список источников

Статья подготовлена на основе анализа специализированной технической документации, практических руководств по диагностике и отраслевых экспертных материалов. Ключевые источники включают официальную информацию производителя, данные диагностических систем и проверенные практические наработки автомехаников.

Для обеспечения точности описания причин и методов устранения ошибки EPC использовались актуальные профильные ресурсы с подтвержденной репутацией. Ниже приведен перечень основных категорий источников.

• Официальные сервисные руководства Volkswagen (ErWin) по кодам неисправностей и электронным системам управления двигателем
• Технические бюллетени TPI (Technical Product Information) дилерских центров VAG
• Протоколы диагностики с использованием оборудования VCDS, ODIS и Autocom
• Специализированные автомобильные форумы: VW Golf Club, Passat World, Ross-Tech Forum
• Экспертные видео-разборы на каналах VW DIY, Diagnostic Dan и АвтоЛикБез
• Учебные материалы Bosch по системам EPC и электронной педали газа
• Отчеты независимых СТО по статистике отказов компонентов (датчики педали, дроссель, проводка)

Видео: Фольксваген поло ошибка 01201 ремонт блока ABS


• ГАЗ Вепрь - описание, технические характеристики

• Диагностический разъем Matiz - местонахождение и назначение

• Mazda RX-7 - характеристики, цена, отзывы владельцев
