Европанель для ВАЗ 2110 - особенности и монтаж

Статья обновлена: 18.08.2025

Европанель – популярный тюнинг-элемент для салона ВАЗ 2110, заменяющий штатную приборную панель. Это решение кардинально меняет визуальное восприятие автомобиля, приближая его к современным европейским стандартам.

Модернизация затрагивает не только дизайн: новая панель часто улучшает эргономику и расширяет функциональные возможности. Установка требует технической подготовки, но результат оправдывает усилия – салон приобретает стильный и аккуратный вид.

В статье детально рассмотрены особенности конструкции европанели, ключевые этапы монтажа и нюансы подключения электрооборудования. Знание этих аспектов поможет избежать ошибок при самостоятельной установке.

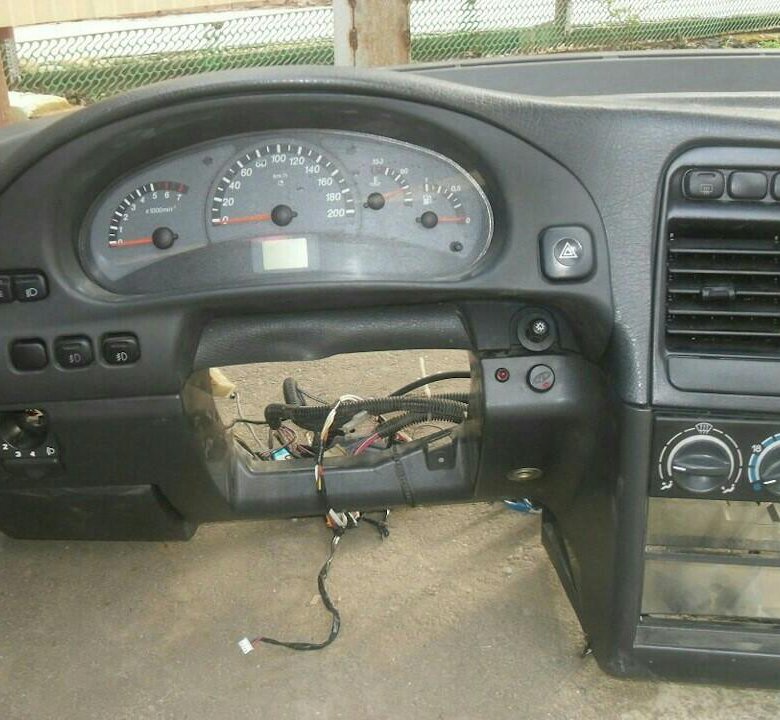

Комплектация Европанели ВАЗ-2110: демонстрация компонентов

Европанель для ВАЗ-2110 представляет собой цельную конструкцию торпедо, разработанную с учетом современных требований к эргономике и безопасности. Она пришла на смену устаревшей "низкой" панели, предлагая улучшенную компоновку и соответствие европейским стандартам.

Базовая комплектация включает несколько ключевых элементов, интегрированных в единый модуль. Все компоненты спроектированы для совместной установки и взаимного крепления, обеспечивая целостность конструкции.

Состав базовой комплектации

Каркас торпедо – литая основа из ударопрочного пластика с монтажными площадками
Комбинация приборов – блок со шкалой спидометра, тахометра, индикаторами топлива и температуры
Блок управления отопителем – ручки регулировки температуры, обдува и распределения воздушных потоков
Центральная консоль – отсек для магнитолы размером 1DIN, карманы для мелочей
Дефлекторы обдува – 4 поворотных сопла: 2 центральных и 2 боковых
Вещевой ящик (бардачок) – объемом 4.5 л с замком и демпферами плавного закрытия
Накладка рулевой колонки – двухсекционный кожух с регулируемым креплением
Заглушки и накладки – комплект декоративных элементов для монтажных отверстий

Дополнительно в зависимости от модификации могут присутствовать: кронштейн под правую подушку безопасности, крепления под гидрокорректор фар, штатные места для установки бортового компьютера.

Инструменты и расходники для самостоятельной установки

Для корректного монтажа европанели потребуются специализированные инструменты, обеспечивающие безопасное снятие штатной приборной панели и подключение новой электропроводки. Отсутствие даже одного ключевого элемента может осложнить процесс или привести к повреждению компонентов.

Расходные материалы подбираются с учетом особенностей подключения дополнительных разъемов и возможной доработки посадочных мест. Их качество напрямую влияет на долговечность соединений и пожаробезопасность системы.

Необходимый комплект

Основные инструменты:

Набор торцевых головок (8-17 мм) с трещоткой и удлинителем
Крестовые и плоские отвертки (разных размеров)
Пассатижи с изолированными ручками
Кусачки-стриппер для зачистки проводов
Монтажный нож
Термофен для усадки изоляции

Расходные материалы:

Электроизоляция	Термоусадочные трубки (Ø3-8 мм), изолента ПВХ
Крепеж	Стяжки пластиковые, саморезы 4.2x16 мм, автомобильные клипсы
Электрика	Автомобильные провода (сечение 1.5-2.5 мм²), клеммы типа "мама"
Дополнительно	Контактная смазка, аэрозольный очиститель контактов

Контрольно-измерительные приборы: мультиметр для прозвонки цепей, контрольная лампа 12В. Перед подключением обязательно сверьтесь со схемой распиновки конкретной модели европанели.

Демонтаж штатной приборной панели ВАЗ-2110

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите пластиковую заглушку над рулевой колонкой, поддев её плоской отвёрткой.

Выкрутите два винта крепления рулевой колонки, расположенные в верхней части под заглушкой. Опустите рулевую колонку до упора вниз и зафиксируйте её в этом положении.

Снятие панели

Извлеките магнитолу: подденьте съёмными ключами или открутите крепёжные винты.
Открутите четыре винта крепления дефлекторов вентиляции по краям торпедо.
Снимите пластиковую накладку вокруг замка зажигания, поддев её отвёрткой.

Отсоедините разъёмы управления печкой и аварийной сигнализации, нажав на фиксаторы. Внимательно запомните расположение каждого коннектора!

Элемент	Кол-во винтов	Тип крепежа
Нижнее крепление панели	3 шт	T15 Torx
Верхние кронштейны	2 шт	Головка 10мм

Выкрутите все винты крепления приборной панели, включая скрытые за рулевым кожухом. Аккутяно потяните панель на себя, одновременно отсоединяя финальный блок проводки спидометра и ламп подсветки. Избегайте резких движений – провода легко повредить!

Подготовка проводов к подключению новой панели

Отключите минусовую клемму аккумулятора для исключения короткого замыкания. Снимите пластиковую заглушку старой приборной панели, обеспечив доступ к колодке проводов.

Аккуратно отсоедините разъем от штатной комбинации, фиксируя расположение каждого провода на фотографию или схему. Проверьте целостность изоляции и контактов – поврежденные участки требуют замены или ремонта.

Этапы модификации проводки

Выполните следующие действия для адаптации разъема:

Сравните распиновки старой и новой панелей, используя техническую документацию. Отметьте несовпадающие контакты маркером.
Перекоммутируйте провода согласно схеме EUROPAEL:
- Переставьте пины в колодке при помощи тонкой отвертки, отжав фиксаторы
- Установите перемычки между контактами CAN-шины при необходимости
- Удлините провода датчиков топлива и температуры при нехватке длины
Заизолируйте все соединения термоусадкой, избегая оголенных участков.

Тип провода	Цвет изоляции	Назначение
Силовой	Красный	+12V при включении зажигания
Массовый	Черный	Соединение с кузовом
Сигнальный	Желтый/синий	Датчик уровня топлива

Проверьте мультиметром: отсутствие КЗ на массу, целостность цепи подсветки и корректность напряжения на силовых линиях перед подключением EUROPAEL.

Монтаж Европанели в торпедо автомобиля

Перед началом установки демонтируйте штатную панель приборов ВАЗ 2110. Аккуратно снимите руль, комбинацию приборов, магнитолу, дефлекторы вентиляции и элементы крепления торпедо. Отключите все разъёмы и тросы управления печкой, соблюдая маркировку для последующей сборки.

Подготовьте Европанель к установке: проверьте совместимость посадочных мест под приборы и вентиляционные каналы. При необходимости произведите доработку креплений ножом или фрезой. Убедитесь, что конструкция не перекрывает доступ к монтажным отверстиям кузова и блоку предохранителей.

Пошаговая установка

Примерьте новую панель без фиксации, проверив:
- Прилегание к лобовому стеклу и боковым стойкам
- Совмещение отверстий под рулевую колонку
- Свободный ход рычагов управления отопителем
Закрепите панель штатными болтами в местах крепления к кузову, начиная с центральных точек

Выполните обратную сборку в последовательности:

Элемент	Особенности монтажа
Печка	Подключите тросы заслонок до фиксации корпуса
Приборная панель	Проверьте подсветку перед полной установкой
Магнитола	Используйте переходную рамку для плотной фиксации

Проверьте функциональность всех систем перед окончательной затяжкой крепежей

Критические моменты: избегайте перегибов троса управления заслонками – это приводит к неполному открытию печки. Контролируйте зазор между панелью и стеклом (4-6 мм) для предотвращения скрипов. При несовпадении отверстий не используйте силу – скорректируйте посадочные места панели.

Схема подключения комбинации приборов и переключателей

Подключение комбинации приборов (Европанель) и переключателей на ВАЗ 2110 требует строгого соблюдения электрической схемы. Неправильное соединение проводов может привести к некорректной работе указателей поворотов, фар, стеклоочистителей или даже повреждению предохранителей.

Основные элементы для подключения включают разъемы самой приборной панели, колодки подрулевых переключателей, реле и монтажный блок. Цветовая маркировка проводов должна строго соответствовать заводской схеме конкретной модификации автомобиля.

Последовательность соединения компонентов

Ключевые подключения выполняются по следующим группам:

Питание панели приборов:
- Постоянный "+" (красный провод) – к замку зажигания
- Аварийный "+" (оранжевый) – напрямую к аккумулятору через предохранитель
- "Масса" (черный) – к кузову в зоне рулевой колонки
Подрулевые переключатели:
- Левый комбинированный (повороты/свет/дворники) – 10-пиновый разъем Х2
- Правый (очиститель фар/омыватель) – 6-пиновый разъем Х3

Критичные сигнальные линии:

Функция	Цвет провода	Точка подключения
Указатели поворота	Синий/белый (левый), Голубой (правый)	Реле поворотов (блок 4)
Дальний свет	Серый/красный	Контакт 56а выключателя света
Стеклоочиститель	Коричневый/синий	Реле дворников (блок 3)

Важно: При подключении разъема Х1 приборной панели (26-pin) особое внимание уделить:

Проводу датчика уровня топлива (розовый) – к топливному модулю
Сигналу тахометра (черный/белый) – к выводу "1" катушки зажигания
Контролю заряда АКБ (серый) – к выводу "61" генератора

После монтажа обязательна проверка:

включения всех световых индикаторов при запуске,

работы стрелочных приборов и

корректности сигналов от переключателей.

Тестирование работы всех систем после установки Европанели на ВАЗ 2110

После завершения монтажа панели приборов "Европанель" и подключения всех электрических разъемов необходимо выполнить комплексную проверку функциональности всех систем автомобиля. Включите зажигание, не запуская двигатель, и визуально проконтролируйте индикацию на приборном щитке – должны активироваться стандартные предпусковые лампы (чек двигателя, зарядка АКБ, давление масла), которые гаснут после старта мотора.

Последовательно проверьте работоспособность каждой системы: поверните ключ в положение ACC и протестируйте освещение салона, магнитолу, прикуриватель и стеклоподъемники. Заведите двигатель для диагностики показаний тахометра, температуры ОЖ, уровня топлива, спидометра и датчиков давления масла. Особое внимание уделите корректности отображения информации на дисплее бортового компьютера (если он подключен).

Ключевые этапы диагностики

Обязательные проверки при работающем двигателе:

Контроль работы указателей поворотов – синхронность мигания ламп на панели и внешних световых приборов
Тест габаритных огней, ближнего/дальнего света и противотуманных фар с подтверждением индикации на щитке
Активация аварийной сигнализации и проверка синхронности всех повторителей
Контроль срабатывания звукового сигнала и дворцов на всех скоростях

Проверка вспомогательных систем:

Включите обогрев заднего стекла – индикатор должен загореться на панели
Задействуйте стояночный тормоз – контролируйте реакцию красного восклицательного знака
Проверьте работу датчиков: открытых дверей, низкого уровня тормозной жидкости, ремня безопасности
Протестируйте подсветку панели при включении внешнего освещения

Система	Метод проверки	Ожидаемый результат
Зарядка АКБ	Наблюдение за вольтметром/индикатором	13.5-14.5В при работе ДВС
Датчик температуры	Прогрев двигателя до рабочей температуры	Показания 90-95°C в зеленой зоне
Уровень топлива	После заправки 5-10 литров бензина	Рост показаний на шкале в течение 2-3 минут

При обнаружении неработающих приборов или некорректных показаний обязательно проверьте качество подключения клемм к датчикам, целостность предохранителей и отсутствие пережатых проводов за панелью. Помните, что некорректная индикация критических параметров (масло, температура) может привести к серьезным поломкам двигателя.

Настройка спидометра под параметры автомобиля

Корректная настройка спидометра Европанели на ВАЗ-2110 требует учета трех ключевых параметров автомобиля: количества импульсов датчика скорости за 1 км пути (имп/км), посадочного диаметра колесных дисков (в дюймах) и высоты профиля резины (в % от ширины). Эти данные напрямую влияют на расчет фактической длины окружности колеса.

Для ввода параметров перейдите в сервисное меню панели приборов: при выключенном зажигании зажмите кнопку сброса суточного пробега, затем поверните ключ в положение "зажигание" и дождитесь появления на дисплее символов "Ег". После отпускания кнопки на экране отобразится текущее значение импульсов.

Алгоритм настройки

Рассчитайте импульсы/км по формуле:
Имп/км = (1000 * Количество импульсов датчика за оборот колеса) / Длина окружности колеса (в метрах)
Определите длину окружности колеса:
- Стандартный размер покрышек 2110: 175/70 R13
- Расчет: (Диаметр диска в мм + Высота профиля * 2) * 3.1416
Корректируйте значение импульсов кнопками:
- "Суточный пробег" - уменьшение значения
- "Часы/минуты" - увеличение значения
Сохраните настройку коротким нажатием кнопки сброса суточного пробега.

Тип датчика скорости	Стандартные импульсы/км	Особенности
Шестеренчатый (ВАЗ-21099)	6000	6 импульсов на оборот приводного вала
Электронный (современный)	2400	Использует эффект Холла

Важно! Для точной калибровки используйте GPS-спидометр в качестве эталона при движении 60 км/ч. При расхождении показаний более 5% повторите расчет длины окружности колеса с учетом реального давления в шинах и износа протектора.
